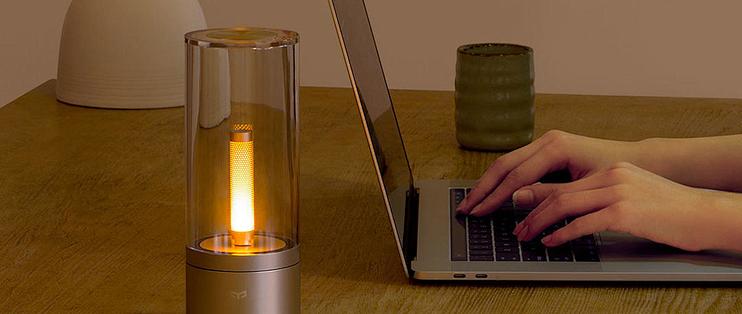

“失联” 7 年的 Yeelight 烛光氛围灯,上线 HomeKit 平台
翻出一个七年前买的古董智能灯,只能用 Yeelight App 蓝牙控制,不能用米家,也无法联动,未免有点鸡肋。
经过一番摸索和尝试,终于将其接入了 HomeKit 平台。
准备材料:
如果你用的本地服务器有蓝牙硬件,那么就不需要 ESP32 开发版做中转了,本文章也就不适用了。
而有的 NAS,比如群晖 DSM7,不含蓝牙模块,也不支持 USB 蓝牙适配器。又或者你的服务都是在 Docker 中运行,那么这个比较曲折的接入方式可能会适合你。
大致步骤:
搭建 MQTT 服务(本地服务器)
调整配置文件,刷入 ESPHome 固件(ESP32)
搭建 HomeBridge 服务(本地服务器)
第三步也可以使用 Home Assistant,用户更多,功能更丰富。HomeBridge 只是比较纯粹的一个桥接服务,将不支持 HomeKit 的设备接入到该平台,对我来说已经够用了。
关于怎么安装 Docker 服务,怎么刷固件,怎么安装 HomeBridge 插件等问题请各位动动手指,自行前往谷歌搜索,这篇文章不打算提供基础教程,主要是提供思路,分享和解读踩坑后的配置文件。
搭建 MQTT 服务
我使用的是"eclipse-mosquitto:latest" Docker 镜像,启动后记下 IP 和端口后续使用。具体略。
刷 ESPHome 固件
ESPHome 是一个 ESP8266 / ESP32 的开源固件,用于实现远程控制和执行自动化,提供强大的配置和扩展能力,具有丰富的组件。
官网地址和使用教程:https://esphome.io/
顺带提一句,如果你还有小米温湿度传感器,那也可以用 ESP32 一同接入 HomeKit,加倍快乐:)
配置文件:
substitutions:
YEELIGHT_SERVICE_UUID: FE87
YEELIGHT_CONTROL_UUID: AA7D3F34-2D4F-41E0-807F-52FBF8CF7443
YEELIGHT_MAC: XX:XX:XX:XX:XX:XX
esphome:
name: esphome
on_boot:
priority: 100
then:
- light.turn_off: yeelight_status_led
esp32:
board: esp32dev
framework:
type: arduino
logger:
ota:
password: ""
wifi:
ssid: "xxx"
password: "xxx"
captive_portal:
mqtt:
broker: 192.168.x.x
port: 1883
username: esphome
password: esphome
binary_sensor:
- platform: gpio
name: yeelight_pair_button
pin:
number: GPIO0
inverted: true
on_click:
- script.execute: script_yeelight_pair
esp32_ble_tracker:
ble_client:
- mac_address: $YEELIGHT_MAC
id: ble_yeelight
on_connect:
- light.turn_on: yeelight_status_led
on_disconnect:
- light.turn_off: yeelight_status_led
light:
- platform: monochromatic
name: yeelight
default_transition_length: 0s
output: output_yeelight
on_turn_on:
- script.execute: script_yeelight_on
on_turn_off:
- script.execute: script_yeelight_off
- platform: binary
id: yeelight_status_led
output: output_yeelight_status
output:
- platform: template
id: output_yeelight
type: float
write_action:
- script.execute:
id: script_yeelight_brightness
value: !lambda return state;
- platform: gpio
id: output_yeelight_status
pin: GPIO2
script:
- id: script_yeelight_pair
then:
- script.execute: script_yeelight_off
- script.execute: script_yeelight_on
- ble_client.ble_write:
id: ble_yeelight
service_uuid: $YEELIGHT_SERVICE_UUID
characteristic_uuid: $YEELIGHT_CONTROL_UUID
value: [0x43, 0x67, 0x02] # enable pulse mode
- id: script_yeelight_on
then:
- ble_client.ble_write:
id: ble_yeelight
service_uuid: $YEELIGHT_SERVICE_UUID
characteristic_uuid: $YEELIGHT_CONTROL_UUID
value: [0x43, 0x40, 0x01]
- id: script_yeelight_off
then:
- ble_client.ble_write:
id: ble_yeelight
service_uuid: $YEELIGHT_SERVICE_UUID
characteristic_uuid: $YEELIGHT_CONTROL_UUID
value: [0x43, 0x40, 0x02]
- id: script_yeelight_brightness
parameters:
value: float # 0%~100%
then:
- ble_client.ble_write:
id: ble_yeelight
service_uuid: $YEELIGHT_SERVICE_UUID
characteristic_uuid: $YEELIGHT_CONTROL_UUID
value: !lambda return { 0x43, 0x42, (char)(value * 64) };
在讲配置之前,先介绍一下这个灯的特性。
指令下发的 service_uuid 为 FE87,characteristic_uuid 为 AA7D3F34-2D4F-41E0-807F-52FBF8CF7443。网上看到有的设备 service_uuid 为 0000FE87-0000-1000-8000-00805F9B34FB,可以用 LightBlue 等调试工具进行确认,或者两种都试一下。
十六进制 434001 表示开灯,434002 表示关灯,4342xx 表示调节亮度,亮度范围为 0x01~0x40。
436702 表示开始配对,灯具会进入呼吸模式,需要旋转灯具来完成配对过程。(配对需要在开灯状态下进行,否则无法开启)
如果不完成配对,蓝牙每过一段时间就会被强制断开(大约30s左右),具体表现就是控制无响应,或者有比较高的延迟。
理论上配对应该只要一次就行了,但是每次刷完固件以后貌似都得重新配一下,不知道为何。
状态通知的 service_uuid 为 FE87,characteristic_uuid 为 8F65073D-9F57-4AAA-AFEA-397D19D5BBEB,目前没有用到,只做了指令的单向下发,即物理操作灯具之后,HomeKit 不会收到状态的更新。
为方便调试,我把板载的蓝色 LED 灯(GPIO2)作为蓝牙连接状态的指示灯。板载的 BOOT 按钮(GPIO0)用于手动触发配对操作。
substitutions 部分类似于宏定义,即下面的配置中可以重复使用这些定义的常量。这里需要把 YEELIGHT_MAC 的值改为你设备对应的 mac 地址。
wifi 部分改为对应的 WiFi 信息。
mqtt 部分改为前面搭建的 MQTT 服务器信息,如果没有开启认证的话,用户名密码可以随意设置。
binary_sensor 定义了两个二进制传感器,yeelight 传感器表示灯具是否存在(能被蓝牙搜索到),yeelight_pair_button 传感器(按钮)在点击后会运行 script_yeelight_pair 脚本(开启配对模式)。
ble_client 部分定义了一个蓝牙设备 ble_yeelight,在连接时会开启状态灯,断开时关闭状态灯。
light 部分定义了我们最终要用的 yeelight 灯和蓝牙连接状态灯。
script 部分是开灯、关灯、调整亮度的三个代码片段,方便前面调用和复用。
在刷入固件后,可以使用 MQTT Explorer 等调试工具查看 ESP32 是否成功的把消息发送到了 MQTT 服务器中,成功的话便可进入下一环节了。
搭建 HomeBridge 服务
服务搭建过程略。需要安装 homebridge-mqttthing 插件,插件配置如下:
{
"accessories": [
{
"accessory": "mqttthing",
"type": "lightbulb-White",
"name": "Yeelight烛光氛围灯",
"manufacturer": "Yeelight",
"serialNumber": "XXXXXXXXXXXX",
"model": "yl_candela",
"url": "mqtt://192.168.x.x:1883",
"username": "homebridge",
"password": "",
"topics": {
"getOn": "esphome/light/yeelight/state$.state",
"getWhite": {
"topic": "esphome/light/yeelight/state",
"apply": "return JSON.parse(message).state === 'ON' ? JSON.parse(message).brightness : 0;"
},
"setWhite": {
"topic": "esphome/light/yeelight/command",
"apply": "return JSON.stringify({ state: (message !== 0) ? 'ON' : 'OFF', brightness: message });"
},
"getOnline": "esphome/light/yeelight_status_led/state$.state"
},
"onValue": "ON",
"offValue": "OFF",
"onlineValue": "ON",
"offlineValue": "OFF"
}
]
}
topic:esphome/light/yeelight/state 的第一段 esphome 为前面 ESPHome 配置中自定义的设备名称,第三段yeelight 同样为配置中自定义的灯名称。需要注意的是,第三段用的是设备的 name 字段而非 id 字段,这个地方略坑。
结尾
经过上述配置后,在初次使用时,需要按下开发版的 BOOT 按钮进行配对,旋转灯具完成配对。之后 ESP32 会和灯具长期保持蓝牙连接,通过 WiFi、MQTT、HomeBridge 的桥接,老古董也能拥抱苹果生态啦:)
