性能提升巨大，内存可以轻松稳定8000C36，微星Z790刀锋TI MAX主板 拆解评测

一、前言

下一代intel处理器的插座保持不变，6系列和7系列主板均可以通过升级BIOS的方式来支持下一代intel处理器，这也是少见的同一款处理器插座，在三代intel处理器上使用。

关于主板，除了处理器之外，还有一个部分必须要讲一下，那就是DDR5内存。

DDR5内存在刚刚推出的时候颇受争议，4800MHz的DDR5内存不仅在性能方面没有和DDR4内存拉开差距，而且在延迟方面还被DDR4内存完爆，就很尴尬。但DDR5内存因为频率更高的原因，在主板的内存布线上难度更大，而且DDR5内存对于主板厂家来说也是一个新事物，其在电压、时序方面的特性还需要摸索，因此，6系列主板对于DDR5内存的频率支持并不亮眼。

但在7系列主板发布的时候，无论是内存颗粒厂家、还是主板厂家，都对DDR5内存更加熟悉，因此起步就是6000MHz的DDR5内存，其在性能方面的表现已经可以和DDR4内存拉开一定的差距。并且，随着内存品牌厂家的逐渐熟悉，各种6800MHz、7200MHz的DDR5内存也逐渐普遍。

面对下一代intel处理器，有一些厂家依然推出了全新的Z790主板，虽然其在处理器插座上和老款的Z790主板保持一致，但在内存方面的提升，非常明显。就比如微星的这块MPG Z790 EDGE TI MAX WIFI主板，也就是Z790刀锋TI MAX主板，其作为一块四内存插槽的主板，其可以轻松支持8000MHz C36的DDR5内存，这在之前是不可想象的。之前DDR5内存想要摸一摸8000MHz的频率，一块双内存插槽的主板是必须的，但现在不是了。

二、微星Z790刀锋TI MAX主板 开箱

▼主板的包装盒在外观风格上和上代一致，但在细节上略有修改，主板型号上加了一个MAX，用来区分。

▼包装背面详细介绍了主板的硬件参数，在一些细节方面相比上代提升巨大，后面我们仔细聊。

▼包装配件方面，除了主板和说明文件之外，还有两根SATA线、一个WIFI天线、多颗M2固定螺丝、驱动U盘、灯效拓展线、机箱跳线转接线和走线贴纸，配件很丰富。

三、微星Z790刀锋TI MAX主板 外观

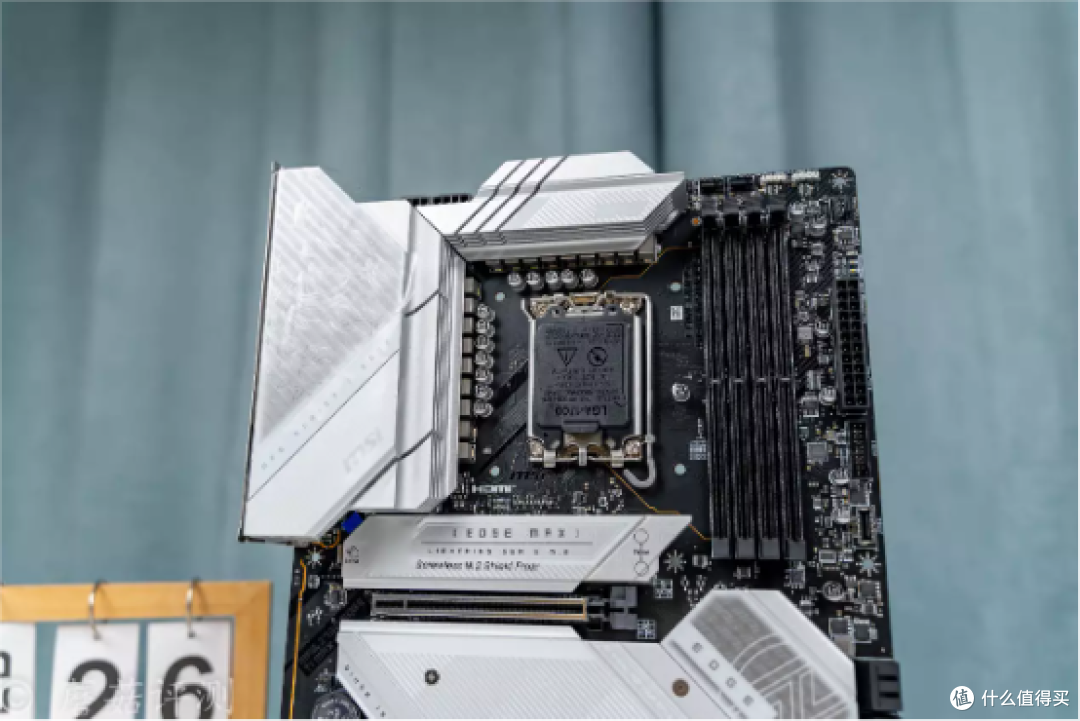

▼主板的外观感觉更加漂亮了，主板正面依然覆盖了大量的金属件，但是在金属件的表面加入了很多灰色的元素，看起来更加的精致。

▼主板的供电规格依然非常给力，电感和电容数量超多。另外在供电模组上覆盖有体积巨大的金属散热件，两块金属散热件之间使用热管均热，在左侧金属散热件的表面还有微星标志性的魔龙LOGO。

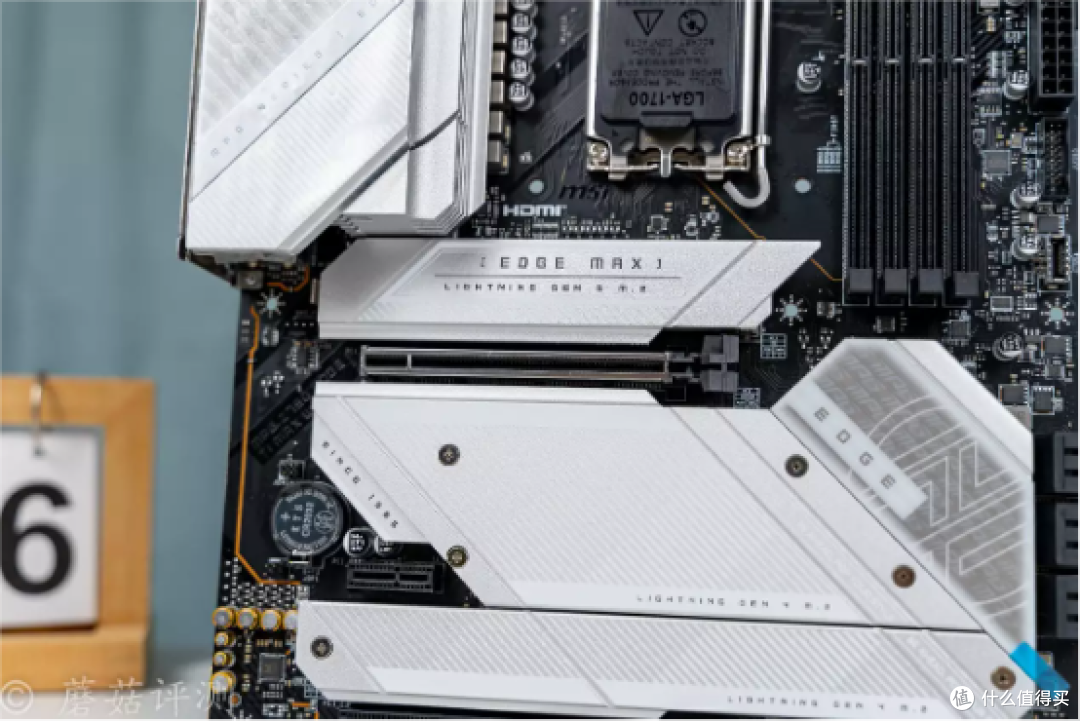

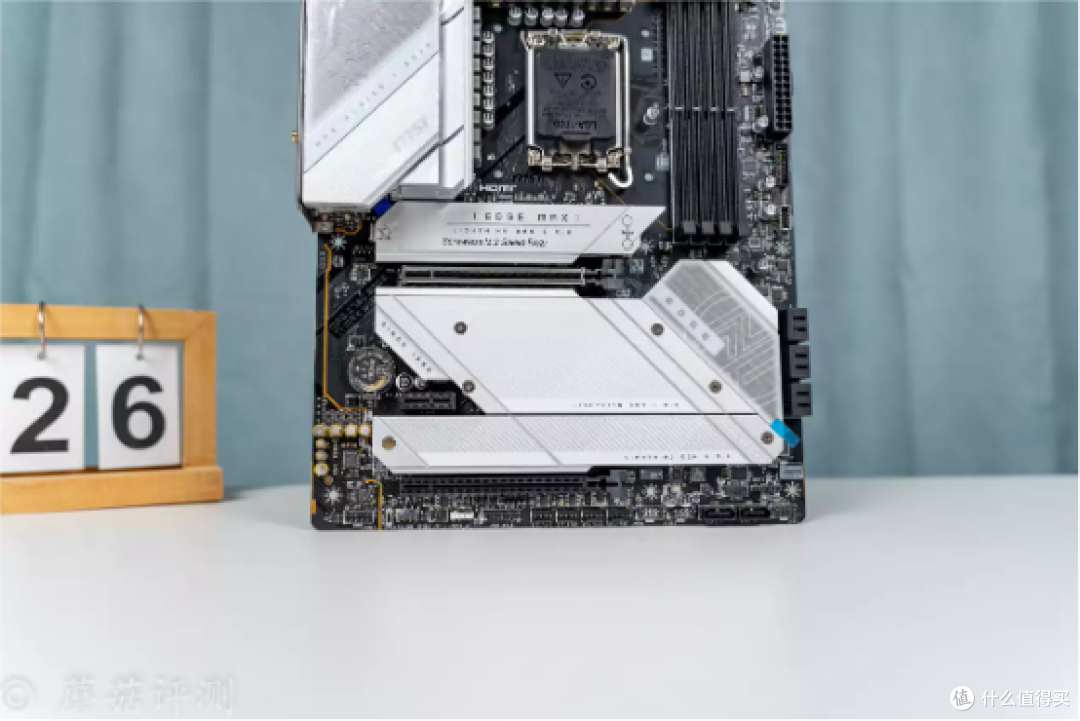

▼主板底部，也有大面积的金属件覆盖。这些金属件，完整的覆盖了主板上的5个M2固态插槽，可以辅助M2固态散热。

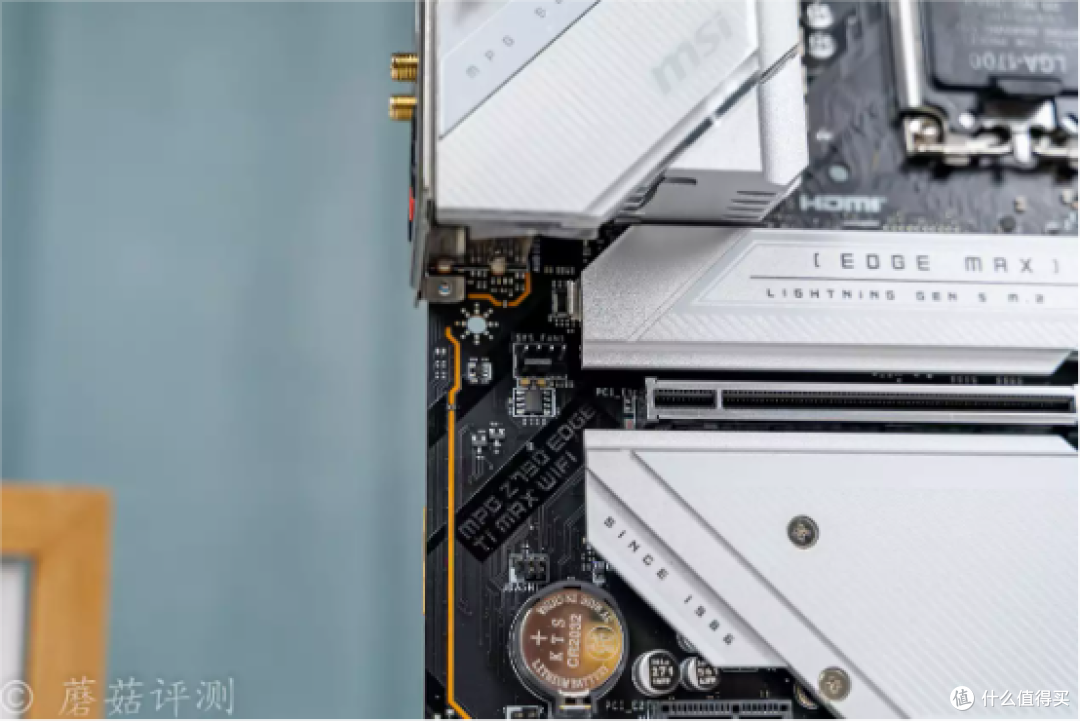

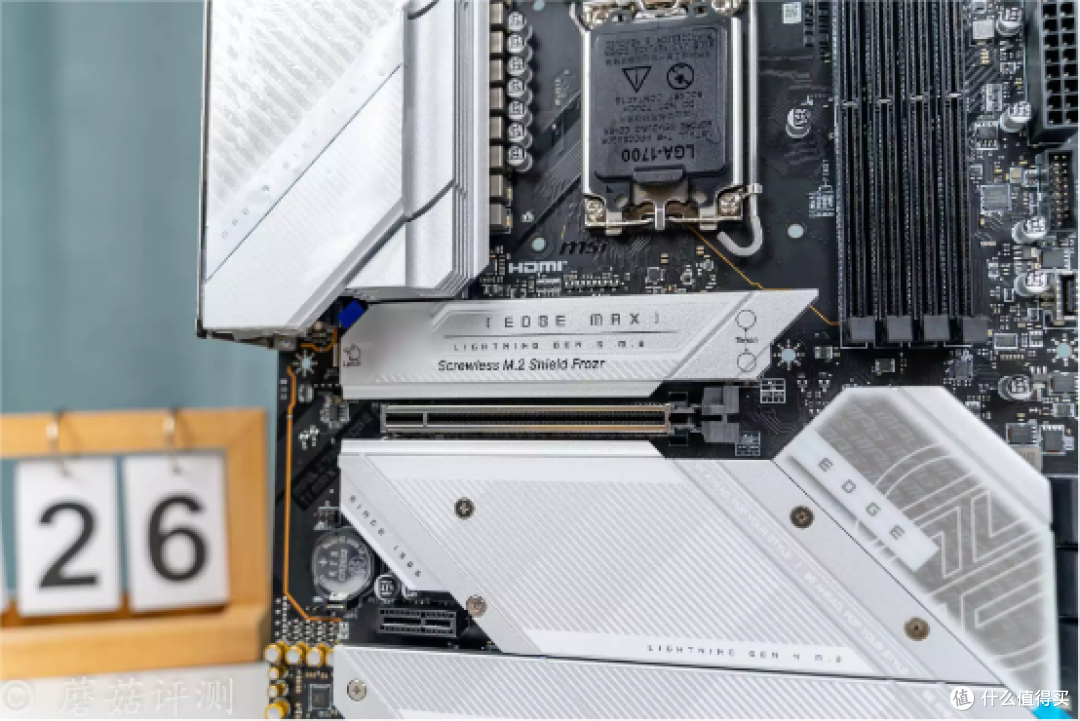

▼另外，最上面的一个M2插槽，支持PCIe 5.0 x 4，最大带宽可以去到128Gbps，且金属覆盖件支持快拆设计。

▼轻轻按压金属覆盖件的左侧的金属扳手，就能轻松取下。底部的散热采用双层设计，均有导热垫覆盖，保证PCIe 5.0的固态硬盘可以稳定运行。

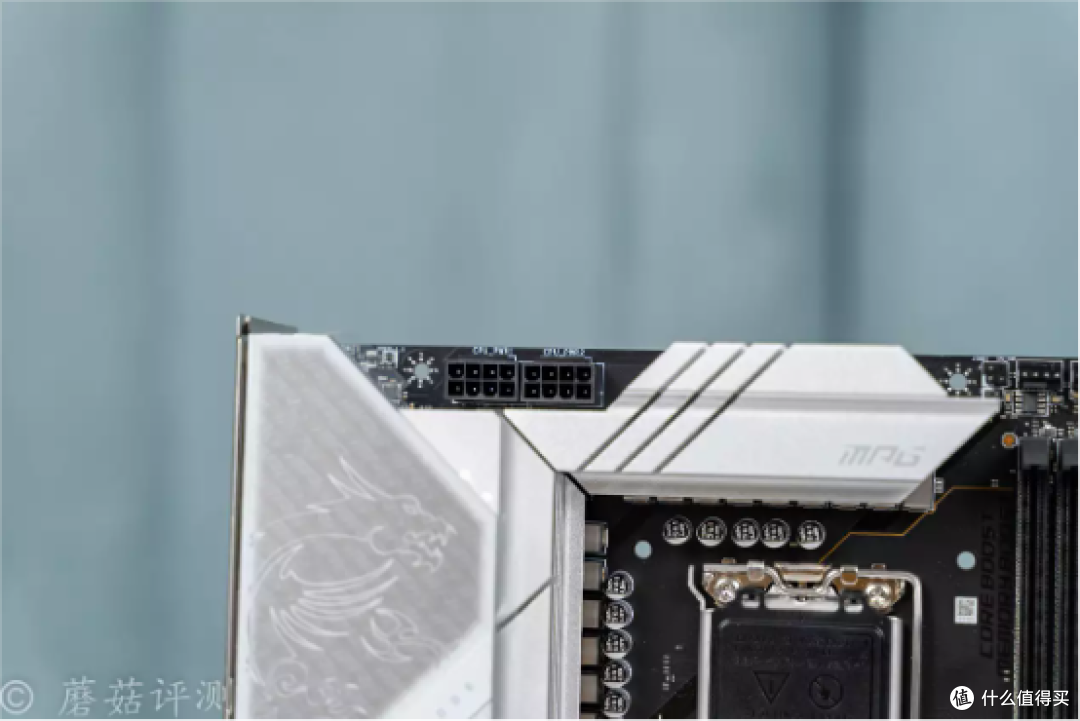

▼主板左上角的CPU辅助供电插座，采用8+8Pin的设计。

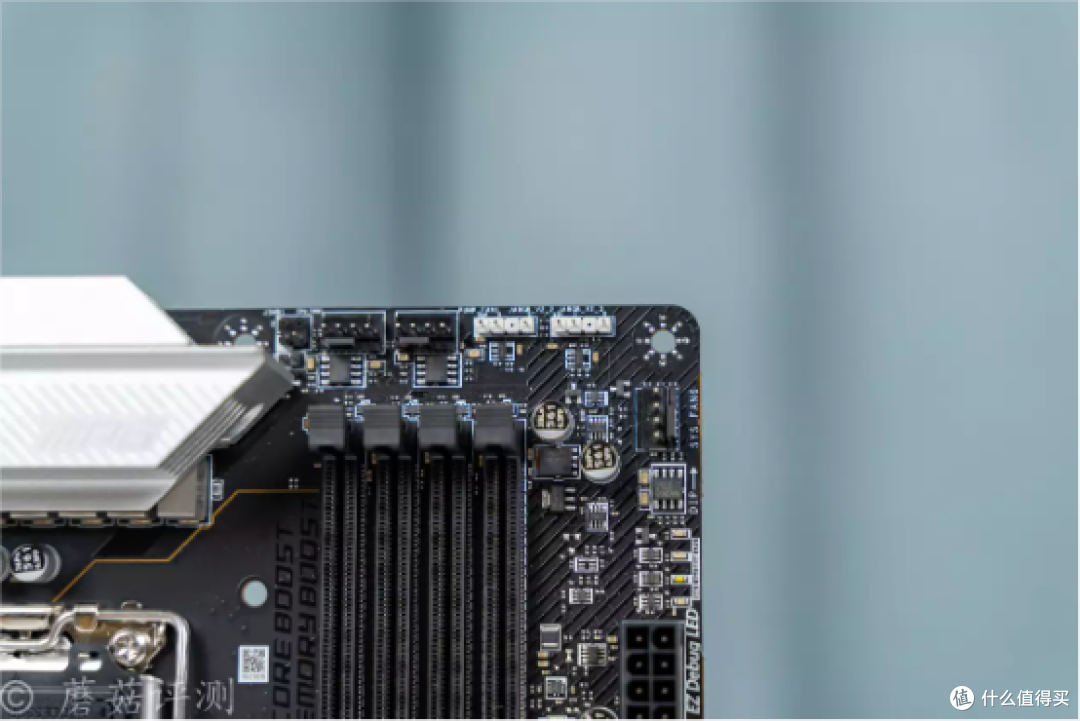

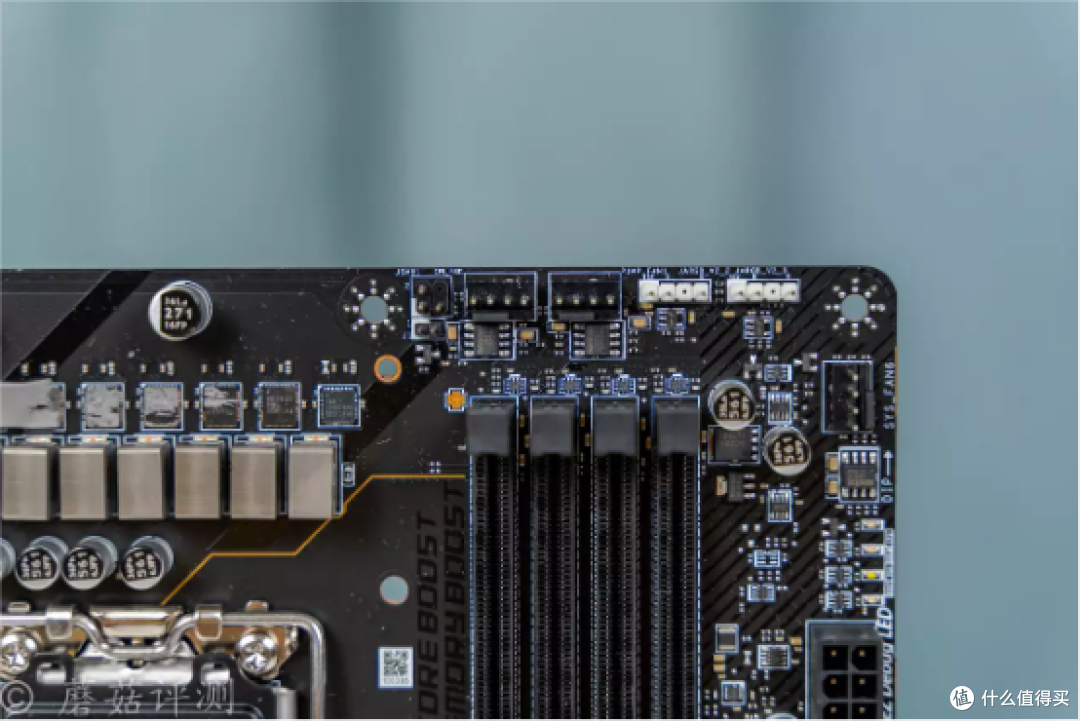

▼右上角，熟悉的三个4Pin的风扇插座，两个5V三针的ARGB灯效插座。

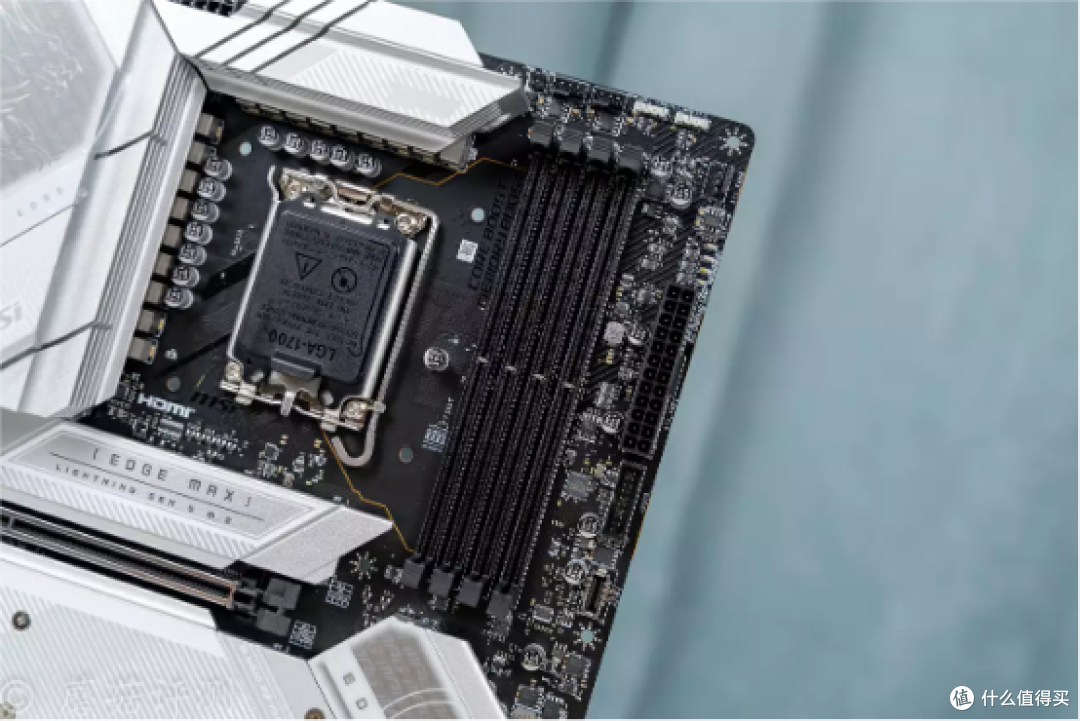

▼主板的DDR5内存插槽，四条设计。

▼主板的主PCIe插槽，采用金属件包裹，可以提高强度和寿命表现。

▼PCIe插槽的左侧，有一个4Pin的风扇供电插座，可以给机箱后部的机箱风扇供电，非常方便。

▼主板的右下角，标配有六个SATA 3.0插座，可以轻松拓展大容量的机械硬盘存储设备。

▼主板底部，IO接口超多，从左到右依次是音频接口、LED物理开关、4针RGB灯效插座、3针ARGB灯效插座、雷电设备插座、四个4Pin的风扇供电插座、USB 2.0插座两个、SATA 3.0插座两个和机箱跳线插座，这块主板标配了8个SATA 3.0接口，可以轻松方便专业用户拓展大容量的存储空间。

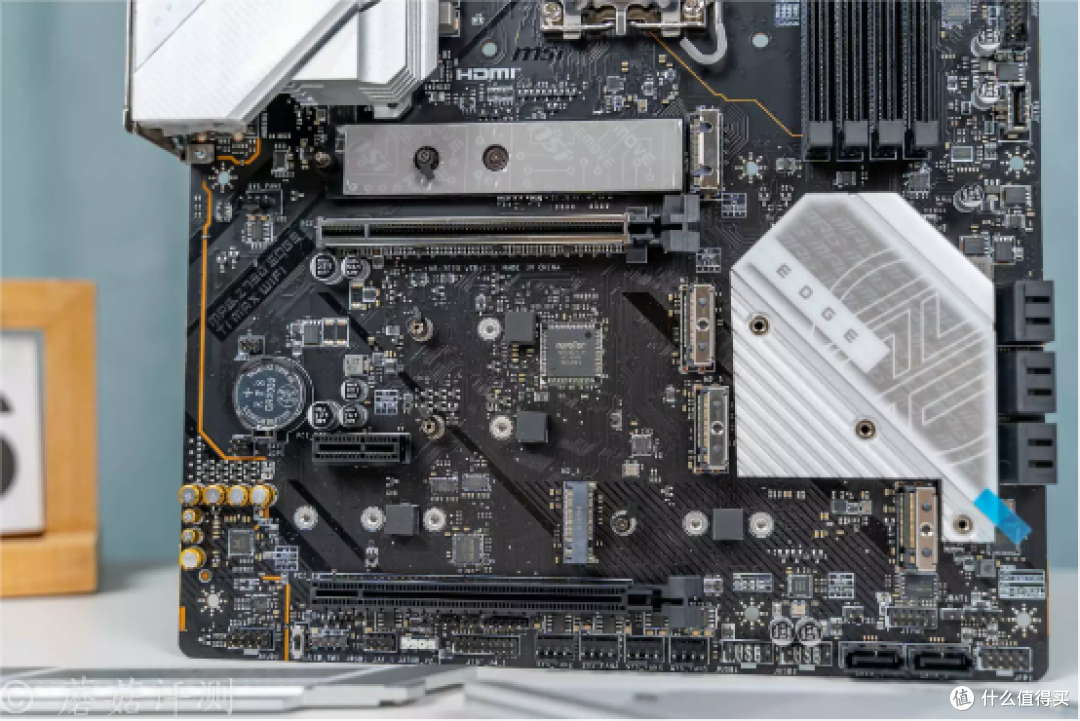

▼去掉主板底部的所有金属覆盖件，可以看到完整的5个M2插槽，最上面的M2插槽支持PCIe 5.0 x 4，最大支持22110规格的M2固态，支持快拆，下面的4个M2插槽均为PCIe 4.0 x 4，最大支持2280规格。

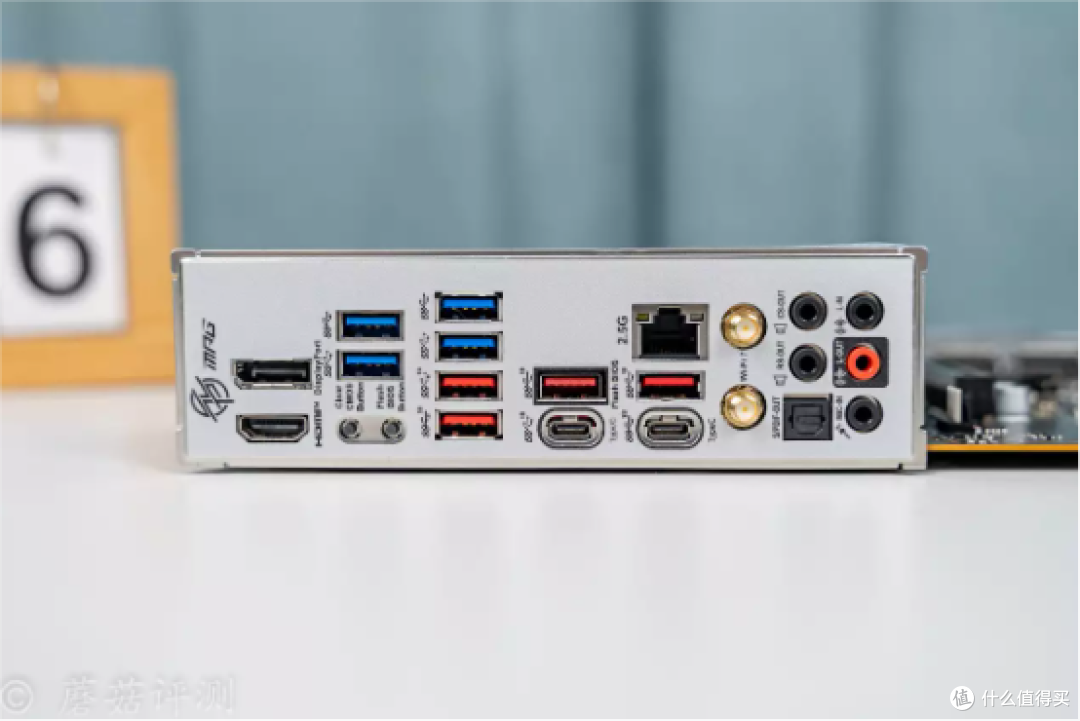

▼主板后部，各种IO接口也非常多。最左侧是两个视频输出接口，一个HDMI、一个DP；接着是两个物理按键，一个BIOS清除、一个BIOS升级；10个USB接口，蓝色的、5Gbps带宽的四个，红色的、10Gbps带宽的四个，其中一个支持BIOS刷写，还有两个Type-C接口，一个10Gbps带宽的、一个20Gbps带宽的；有线2.5G网口一个，两个WIFI天线插座；六个音频插座，其中一个支持光纤Line。

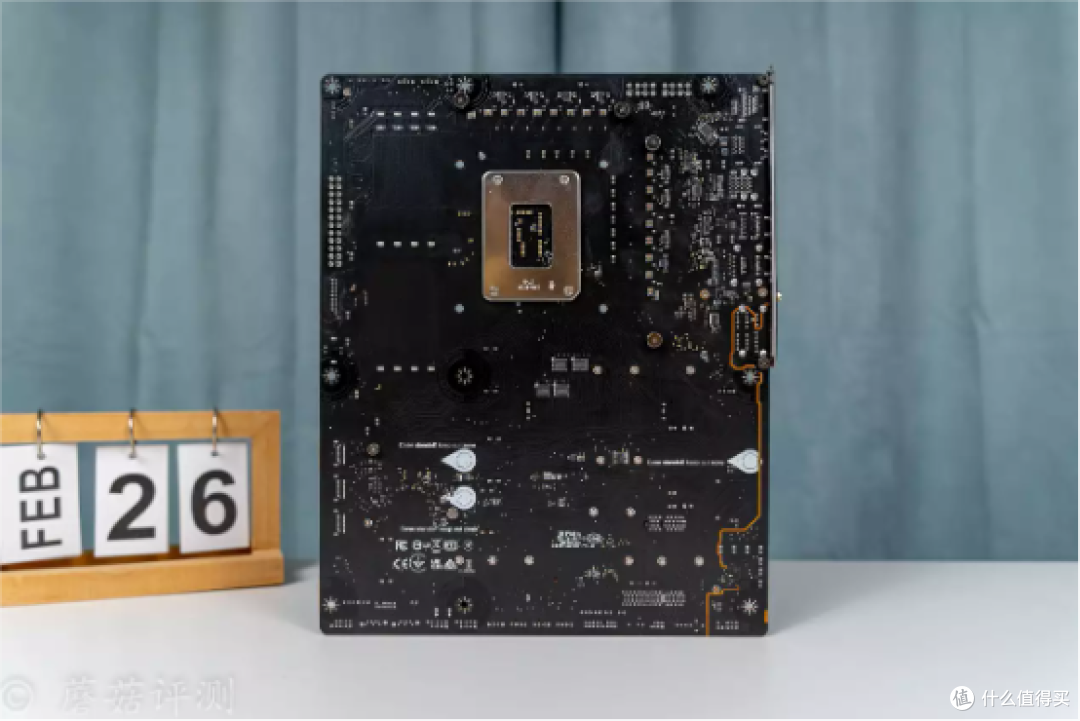

▼主板背面，并无其他设计，不过也能看到很多元件。

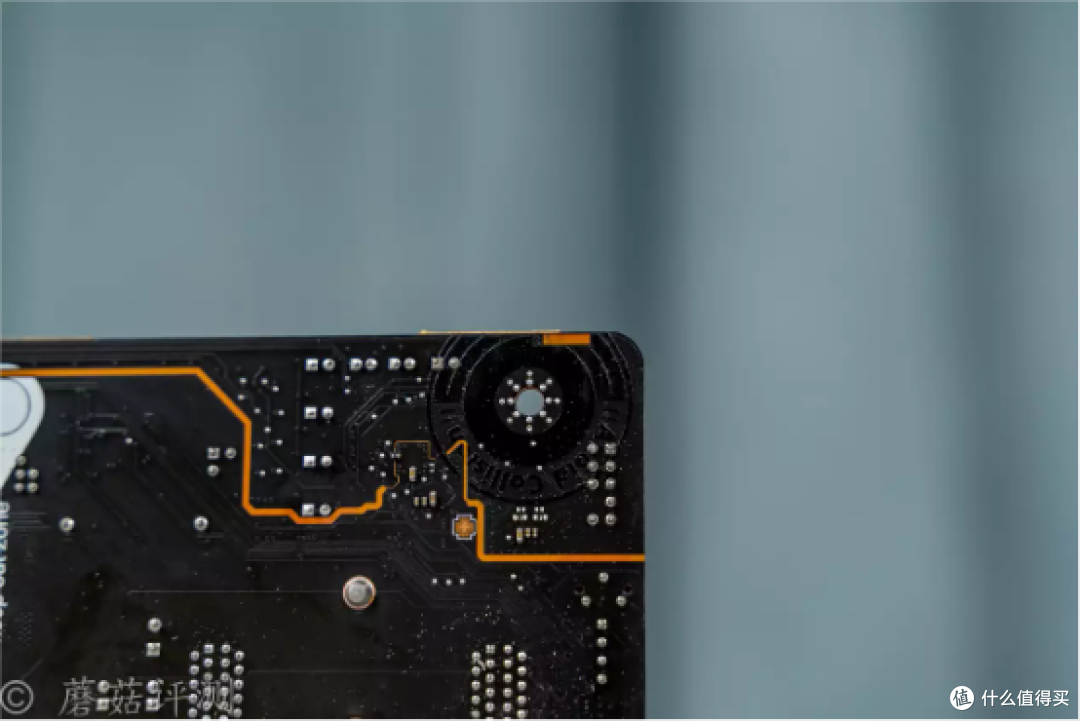

▼另外主板右下角的音频部分，和主板有物理分隔，保证音频部分的信噪比。

▼PCB部分，这款主板使用了6层板，用料不错。

四、微星Z790刀锋TI MAX主板 拆解

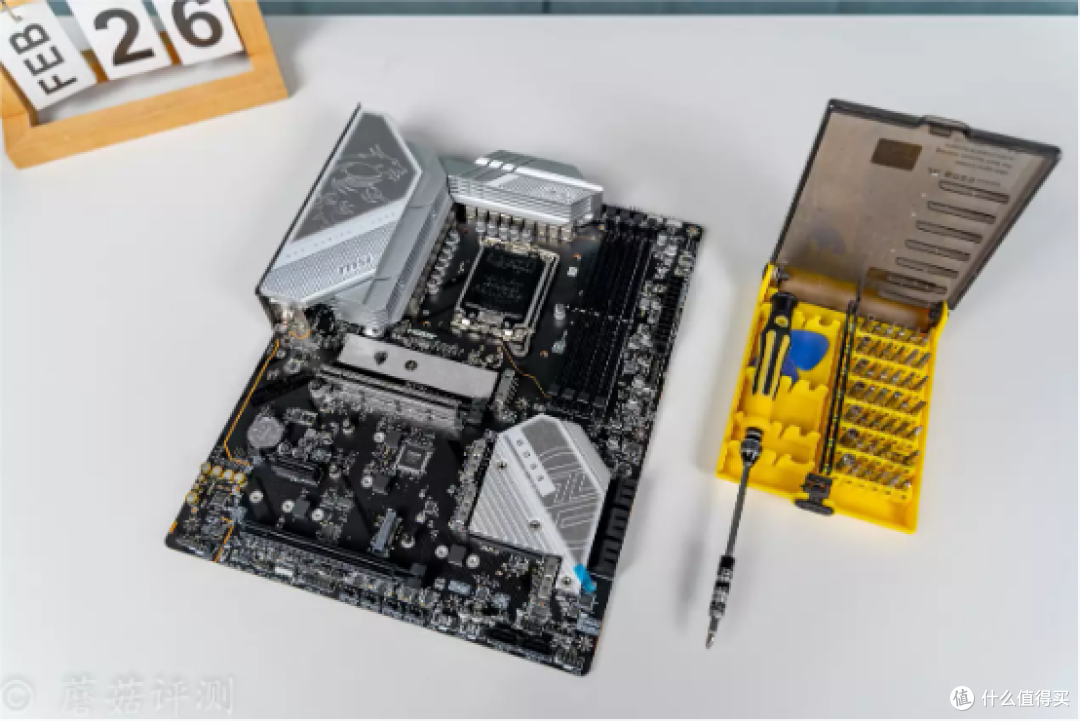

▼接着准备拆解下，看看用料和细节部分。

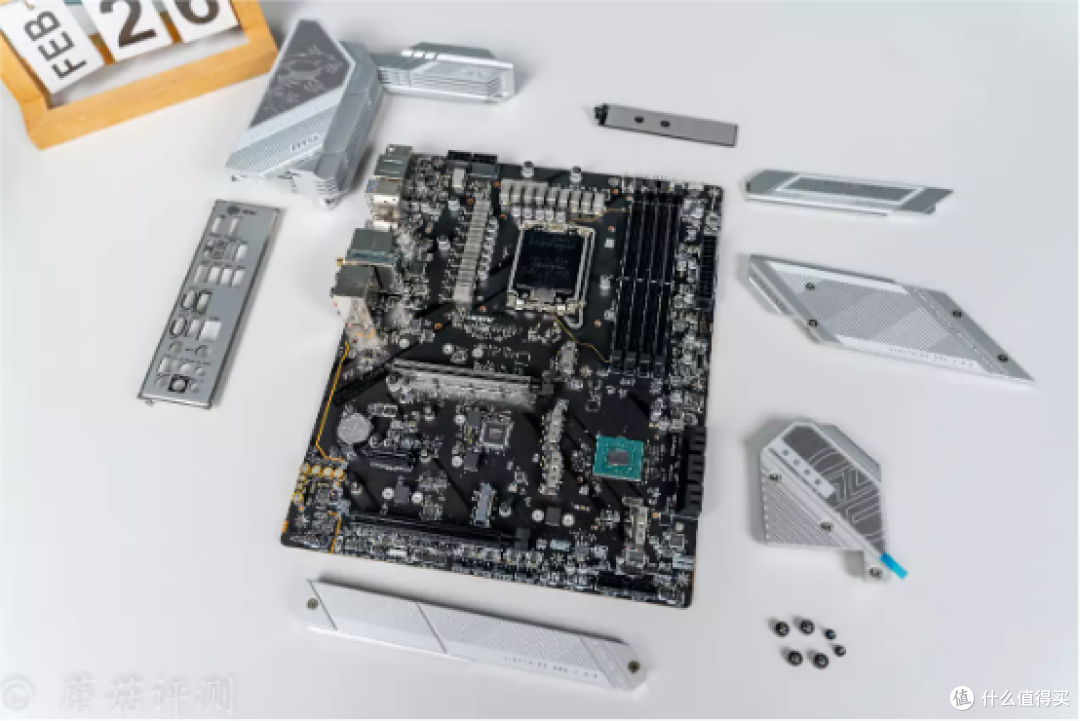

▼主板正面覆盖的金属件数量还是非常多的，拆下来一大堆。

▼并且金属件的用料都非常的厚道，入手很扎实。

▼供电部分的金属散热件有导热垫设计，两块金属散热快之间还有热管均热，提高整体系统的散热效率。

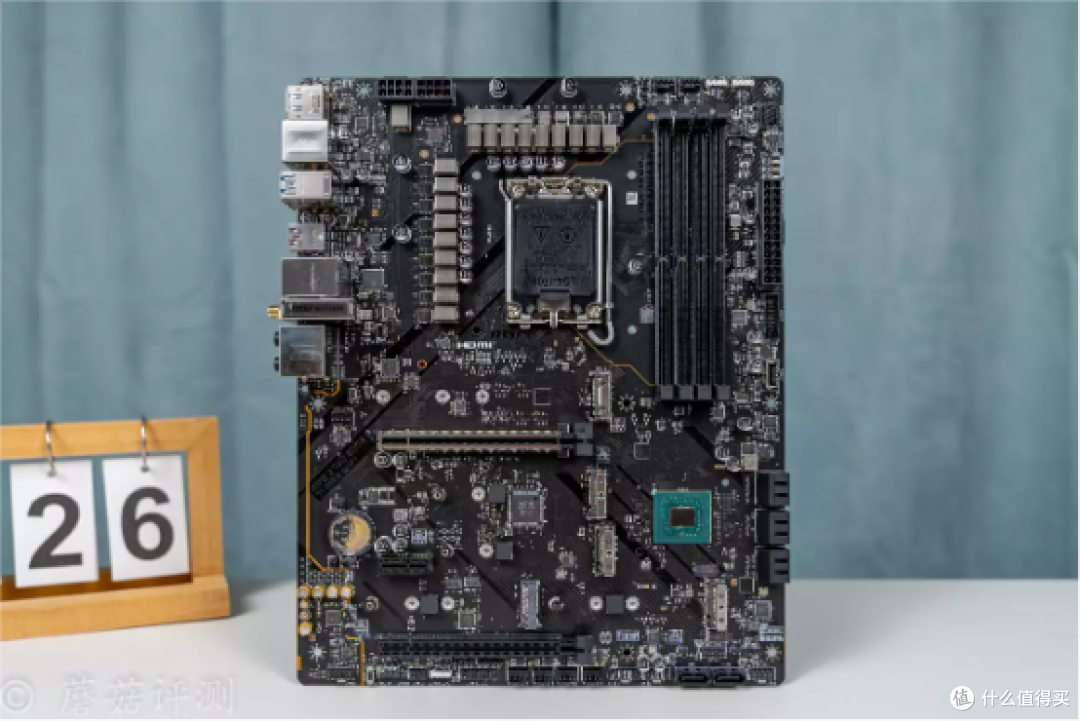

▼主板正面密密麻麻的都是元件，看着就非常厉害。

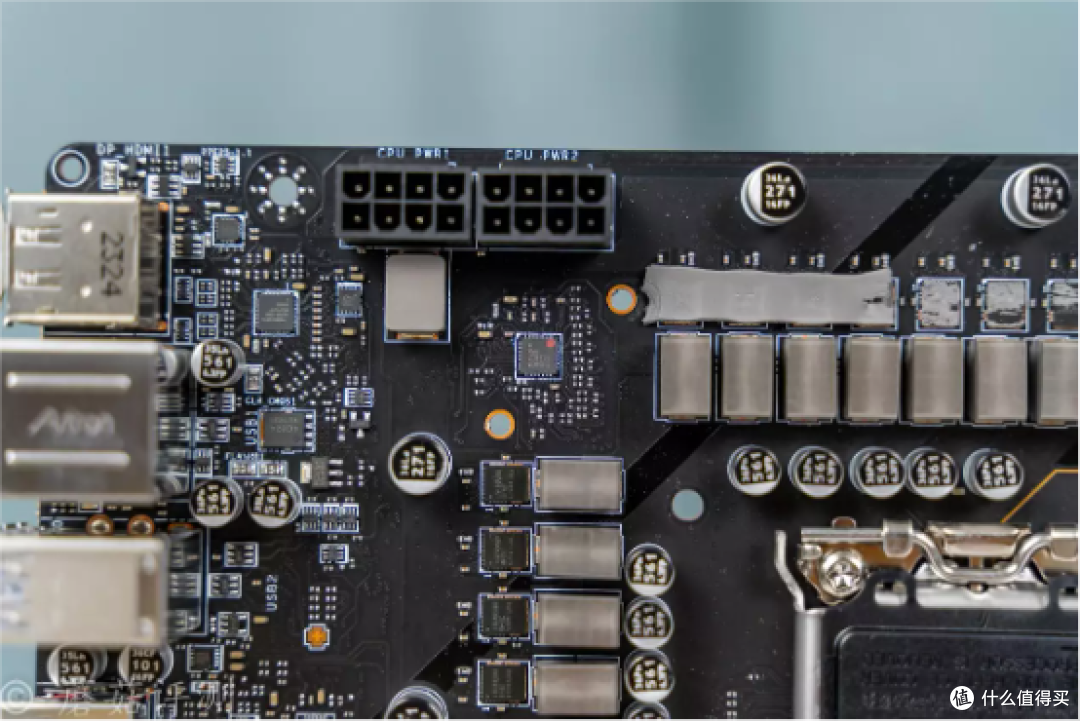

▼供电部分的规模很给力，左侧有9相供电，上侧有9相供电，一起共18相供电。

▼CPU的辅助供电插槽，采用双8Pin设计，针脚都是实心的，过流能力更强。

▼供电电路的PWM主控芯片，丝印RAA229132，这颗主控芯片在这里输出8+1相PWM控制信号。

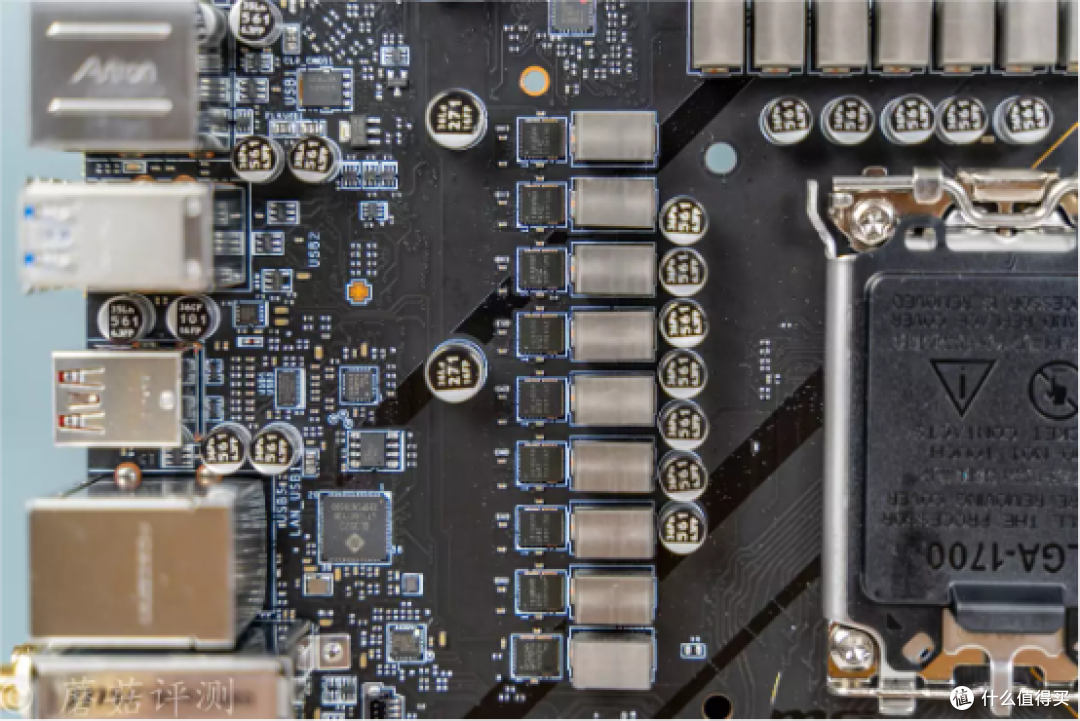

▼主板左侧有9颗DrMos，上面的8颗丝印ISL99390，最大稳定输出电流90A，非常给力。最下面的一颗DrMos负责处理器的外围供电。

▼左侧供电的最下面还有一颗芯片，丝印M2940A，这里用作单相PWM主控芯片，负责处理器的外围供电。

▼上面也是9颗DrMos，其中左侧8颗丝印为ISL99390，最大稳定输出电流90A，负责给处理器的核心供电。最右侧的一颗丝印RAA220075R0，最大稳定输出电流75A，负责给处理器的核显供电。

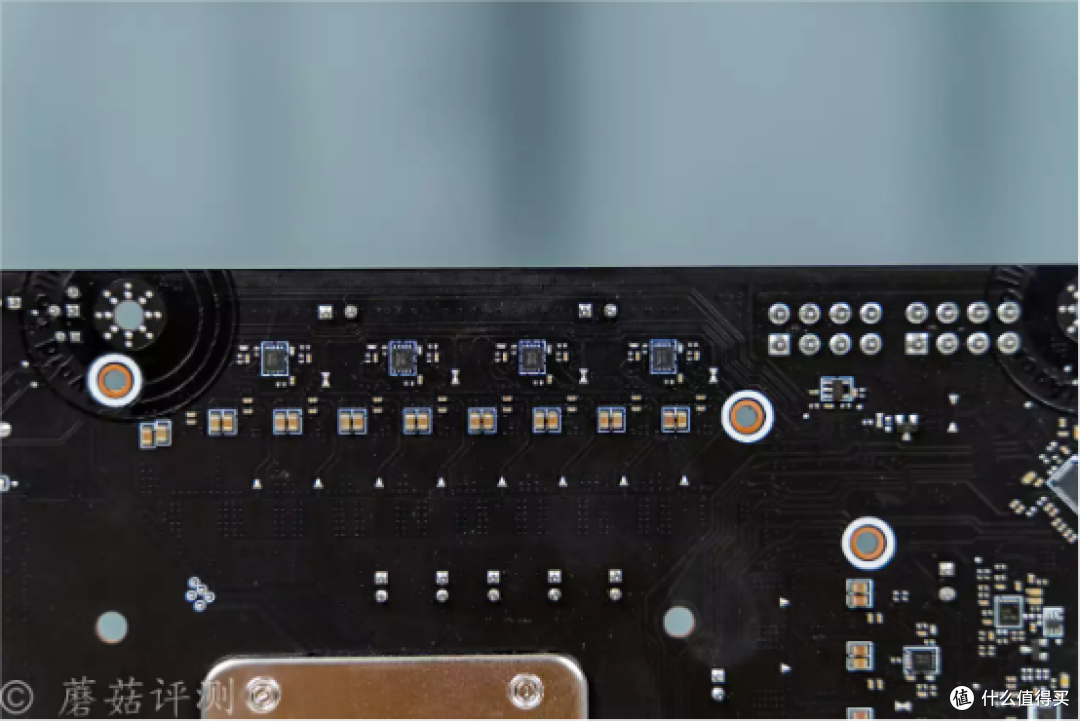

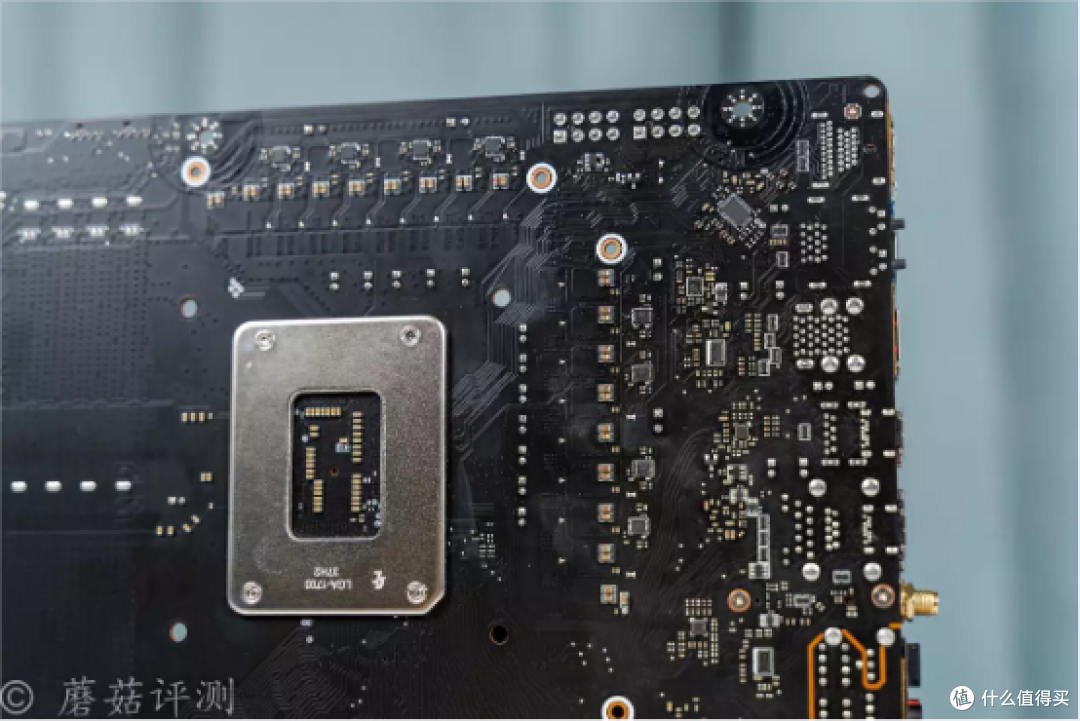

▼看主板的背面，依稀可以看到8颗倍相器。

▼倍相器丝印17AF，输入1相PWM控制信号，倍相成2相PWM控制信号，可以控制两颗DrMos。这种倍相供电的设计，对于处理器供电的电压控制的更加优秀，纹波特别小。另外，这块主板的供电规格为16+1+1相，用料也非常的不错。

▼主板的4Pin的风扇插座，采用独立的驱动IC控制。

▼主板右侧有一个DeBug指示灯，分别指示CPU、DRAM、GPU和BOOT，方便快速排故。

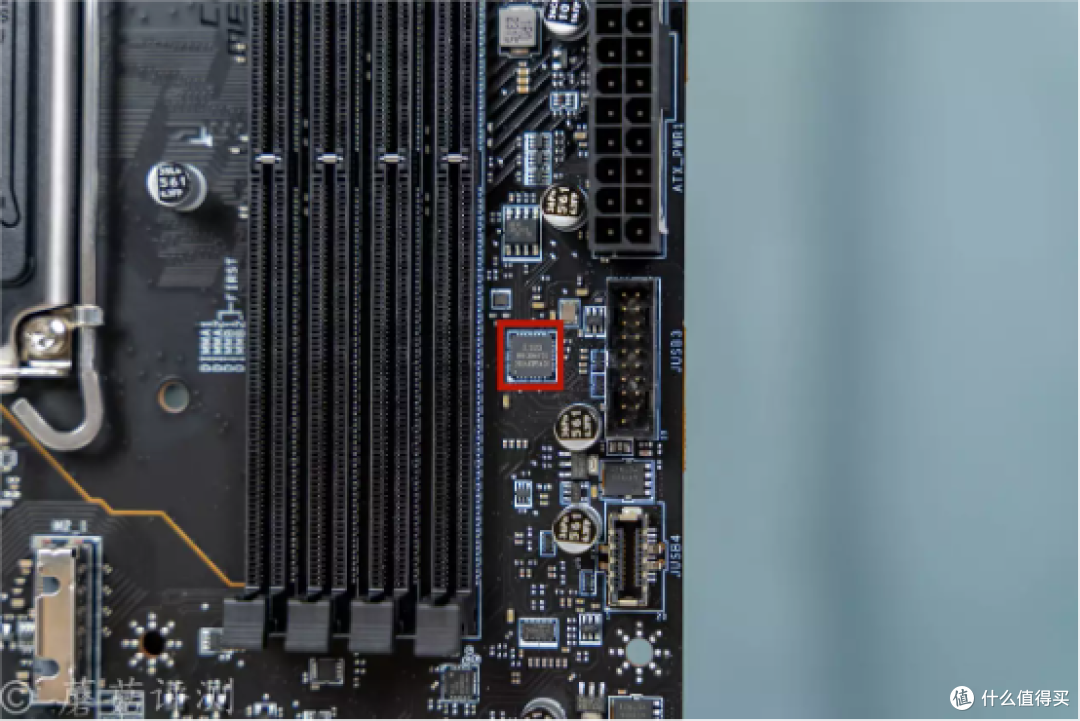

▼在主板前置USB Type-A插座的内侧，有一颗红框芯片，丝印GL3523，这是一颗USB 3.2 Gen1 HUB芯片。

▼红框芯片丝印P13EQX10，这是一颗多路复用器/解多路复用器转接驱动器；旁边橙框芯片丝印ASM1543，这是一颗给Type-C接口提供CC检测的，给旁边的Type-C插座提供支持。

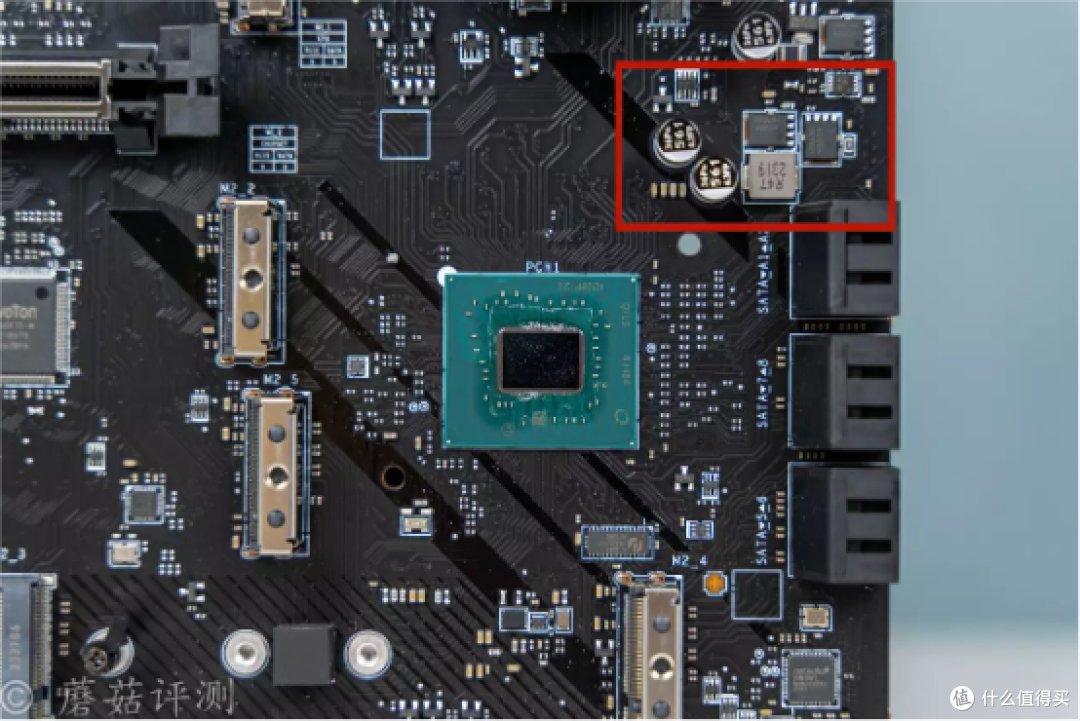

▼主板的右下角，是Z790芯片，右上角有一相供电。

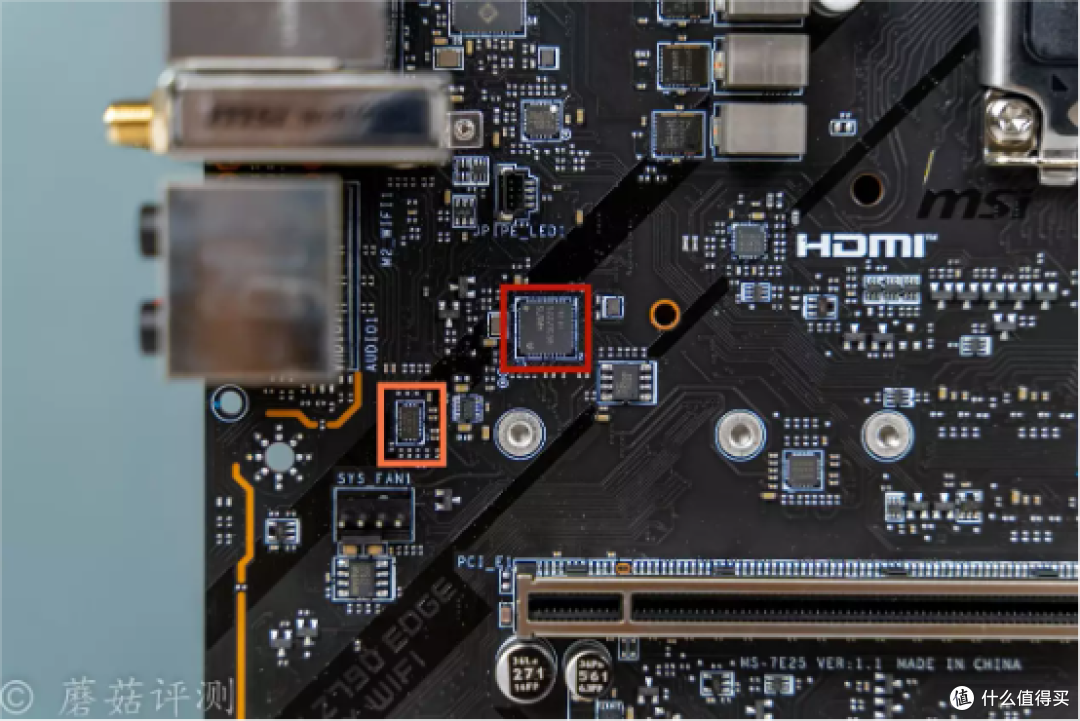

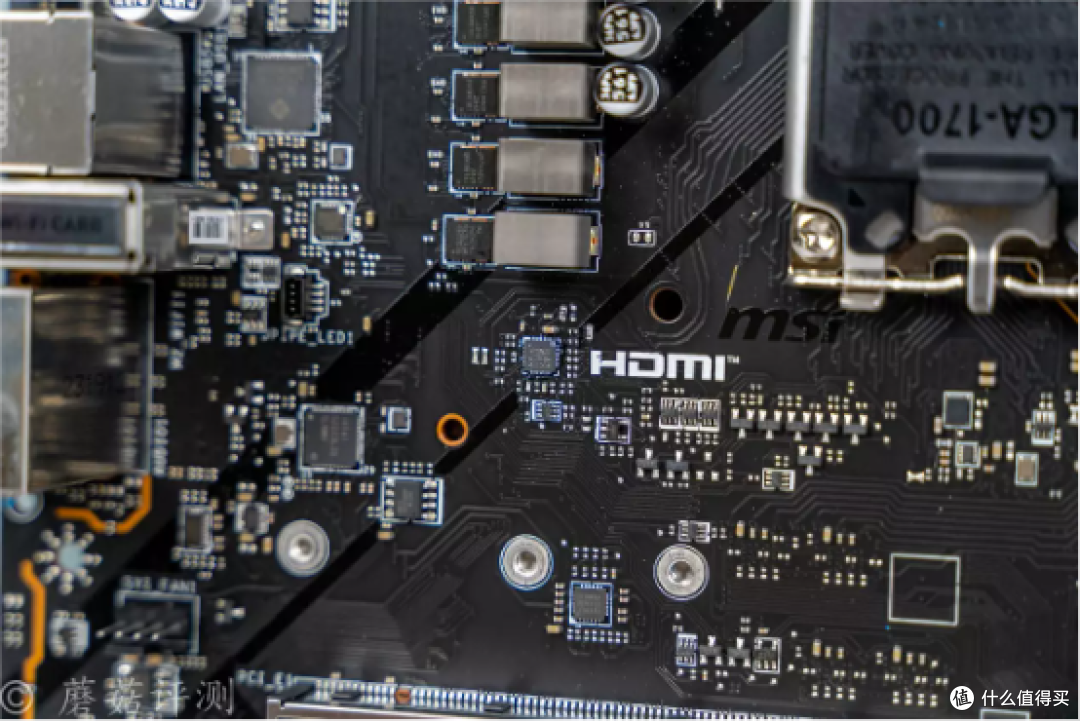

▼主板后侧顶部有一颗芯片丝印IT66318FN，用于给主板后部的HDMI 2.0提供支持。

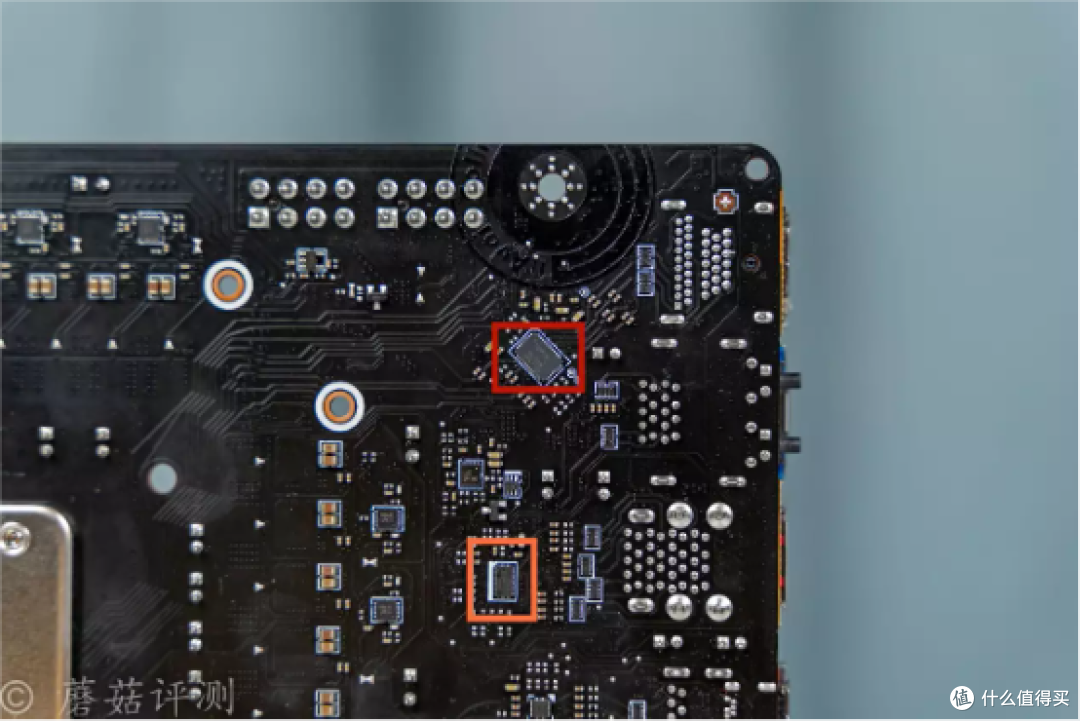

▼主板背面差不多的位置，有一颗红框芯片丝印TUSB46，用于给DP接口提供支持。橙框芯片丝印P13EQX10，这是一颗多路复用器/解多路复用器转接驱动器，给主板后部的多个USB接口提供支持。

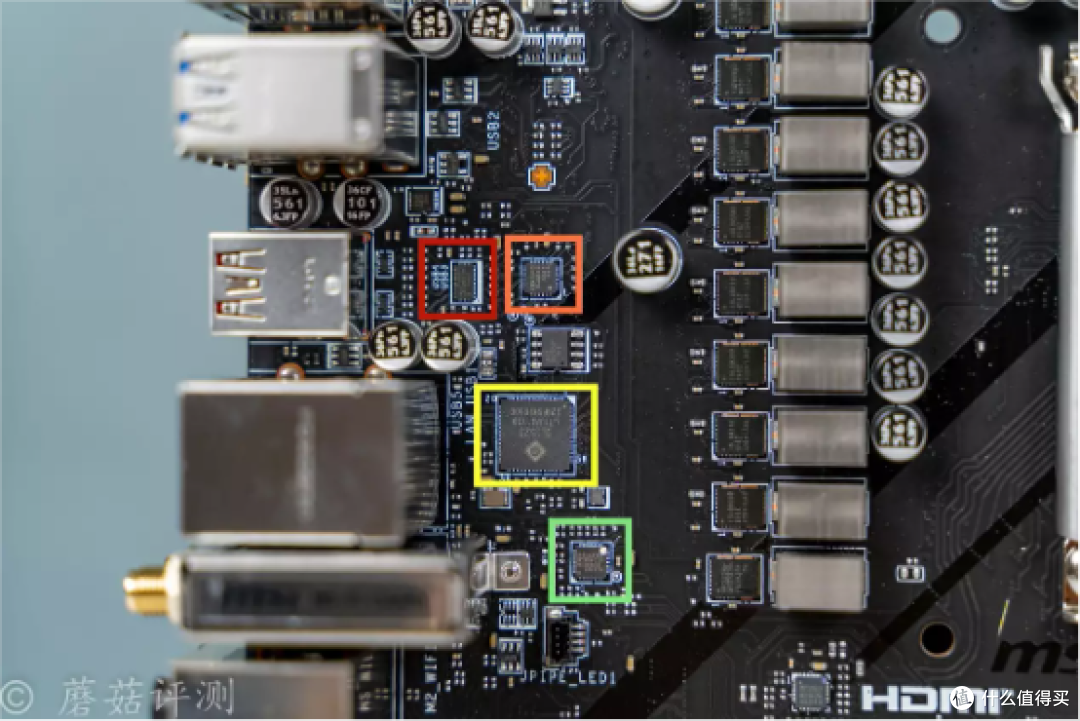

▼红框芯片丝印P13EQX10，这是一颗多路复用器/解多路复用器转接驱动器；橙框芯片丝印ASM1543，给主板后部的10Gbps带宽的Type-C接口提供支持；黄框芯片丝印GL3523，这是一颗USB 3.1 Gen 1 HUB主控芯片；绿框芯片丝印RTS5436I，这是一颗Type-C接口的供电控制器。

▼下面红框芯片是intel的2.5G网口的主控芯片；橙框芯片丝印GL9930，这是一颗双协议线性重驱动，用于补偿PCIe信号。

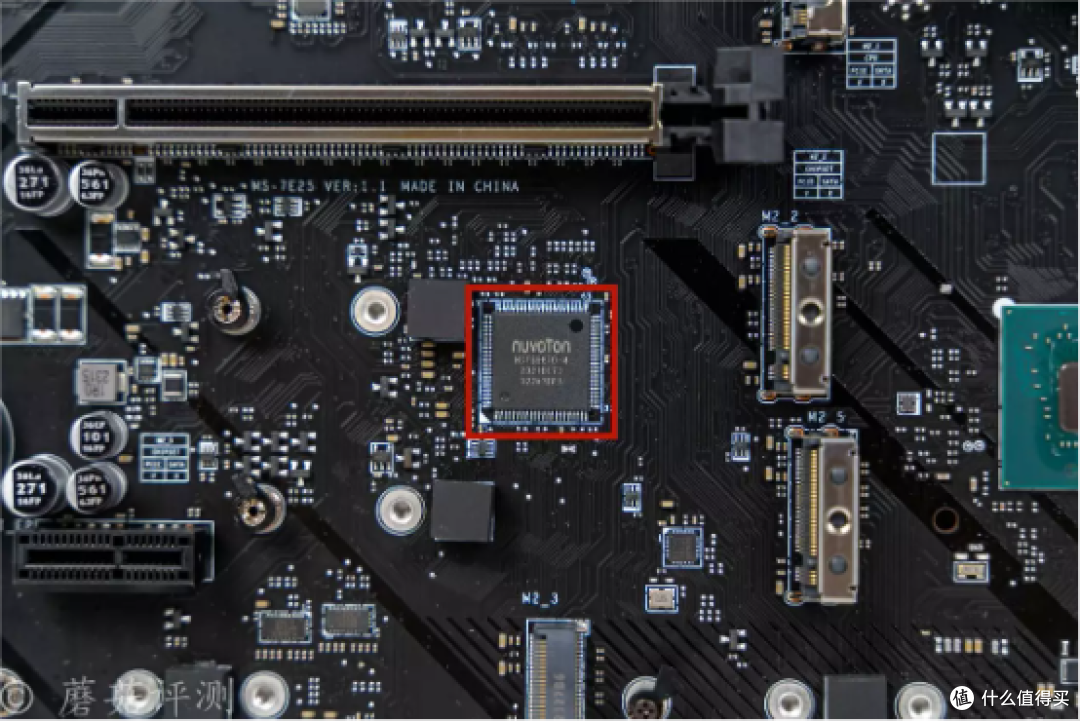

▼主板中间，有一颗很大的芯片，丝印NCT6687D，用于检测主板的各项参数。

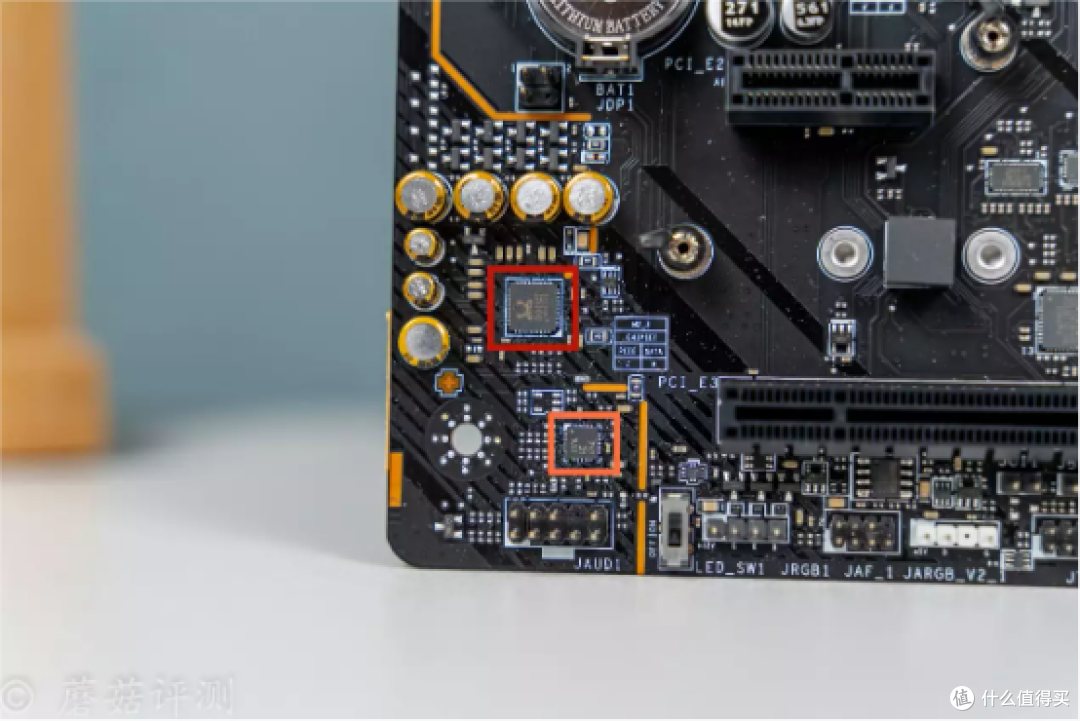

▼主板的左下角，红框芯片丝印ALC4080，小螃蟹家的旗舰级声卡芯片；橙框芯片，蘑菇感觉这是一颗DAC。

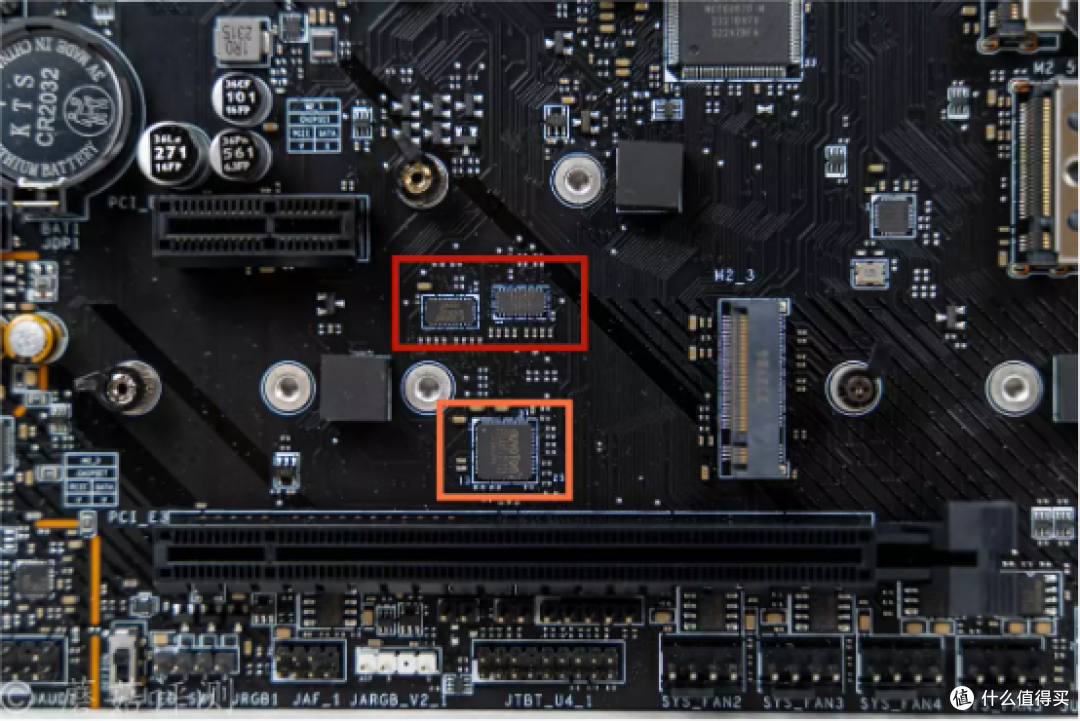

▼中间有两颗红框芯片，丝印P13EQX16，这两颗芯片用于拆分PCIe 4.0通道；底部橙框芯片，这应该是一颗灯光系统主控芯片。

▼主板右下角的各种芯片也非常多，红框芯片丝印P13DBS16412ZHE，用于PCIe 4.0的通道切换，方便充分利用PCIe 4.0的通道；橙框芯片丝印ASM1061，PCIe转SATA主控芯片，用于给右侧的两个SATA 3.0接口提供支持；黄框芯片是BIOS存储芯片，容量32MB；绿框芯片丝印GL850G，USB 2.0的HUB芯片。

▼另外在主板的背面，还看到多颗PCIe 5.0的桥接芯片，用于拆分PCIe 5.0通道。

五、微星Z790刀锋TI MAX主板 装机

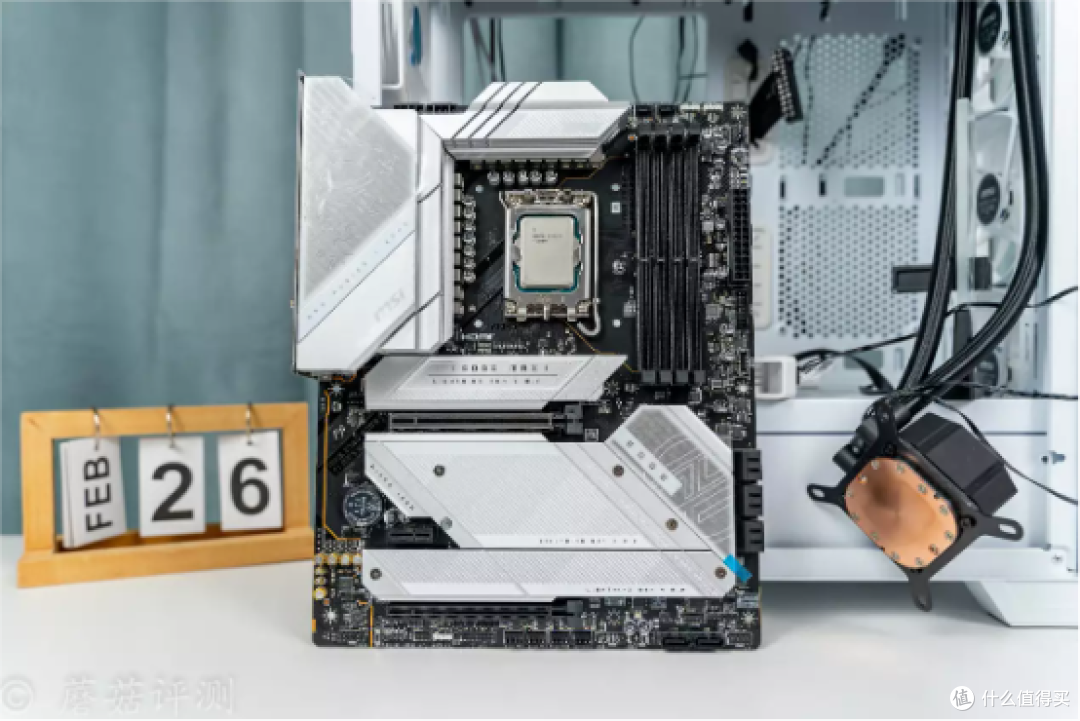

▼这里准备了一颗13700K处理器，测试一下这块主板的效果。

▼水冷用的是微星的迫击炮M360一体式水冷，这款水冷可以轻松压住默频的13700K处理器。

▼内存选择的是新乐士狂刃战士电竞RGB内存，16GB*2 8000MHz，非常给力。

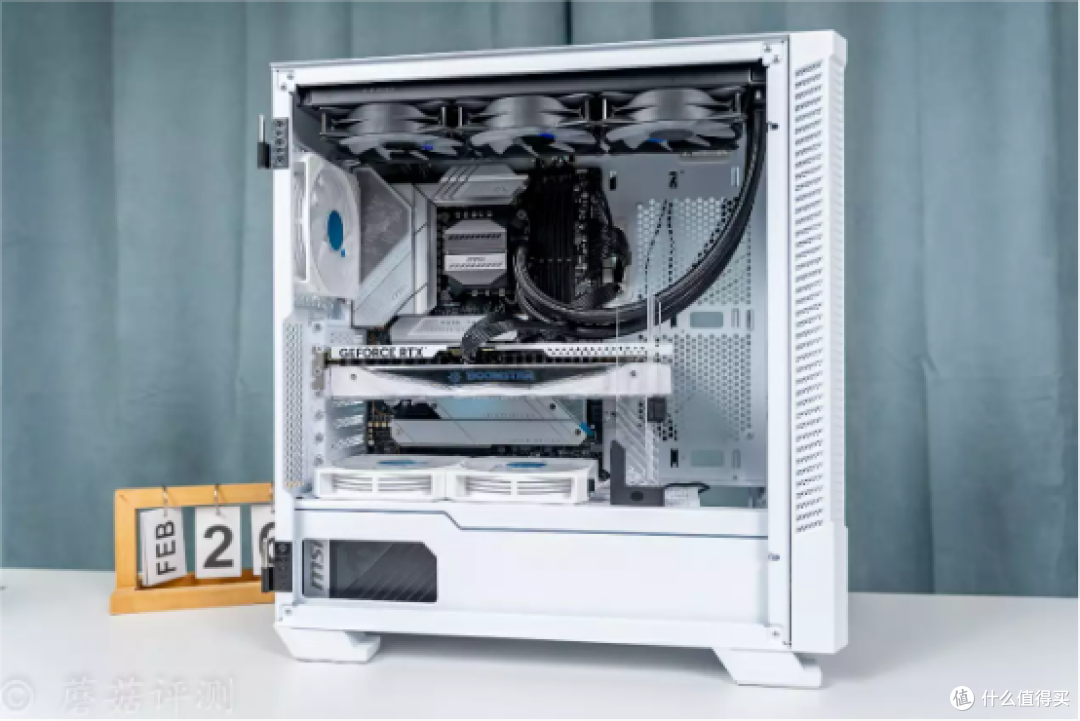

▼擦电，开机，一次点亮，完美。显卡用的是影驰的RTX4060星耀OC，电源是微星的MPG A850GPCIE5金牌全模组电源。

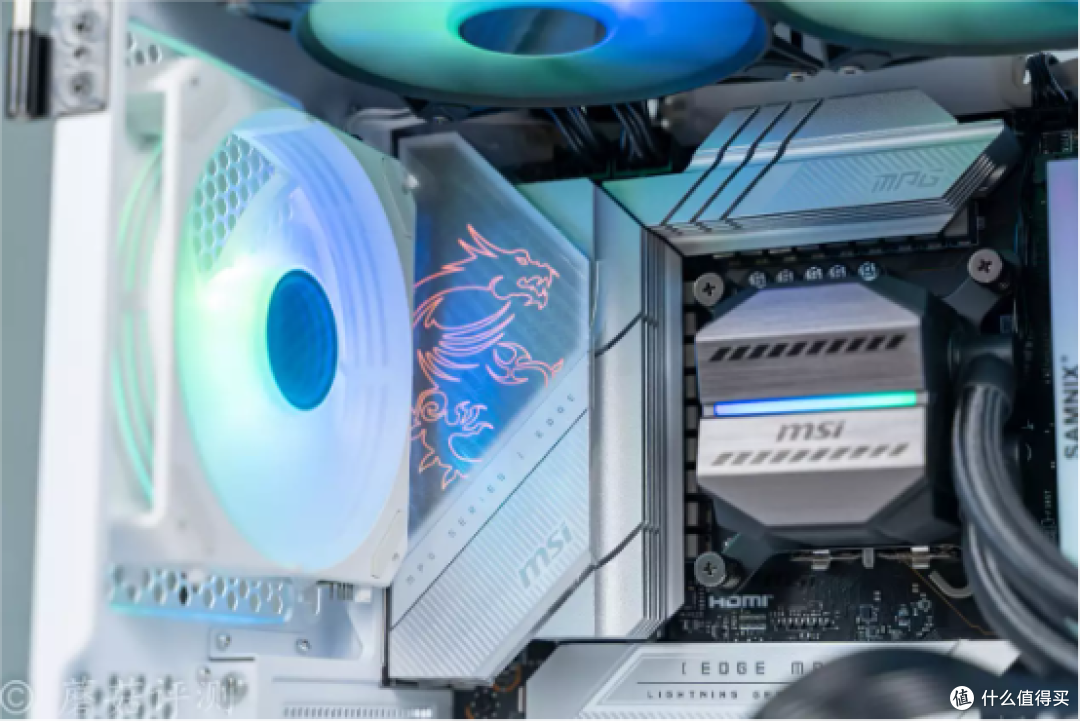

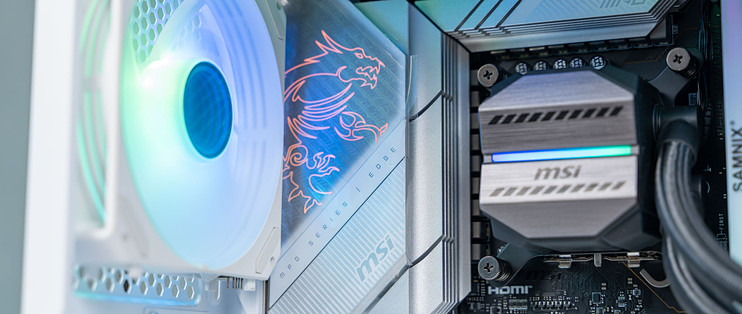

▼主板的颜值非常漂亮，主板供电左侧的金属散热件表面有微星的魔龙LOGO，支持ARGB灯效，支持主板同步。

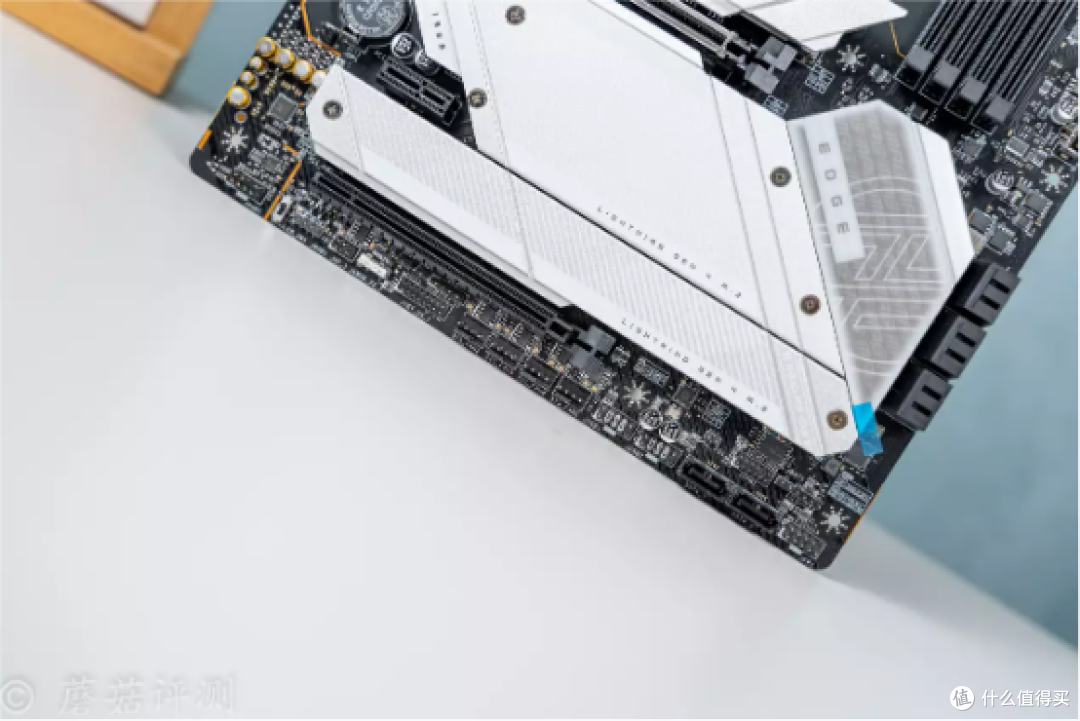

▼主板底部的金属覆盖件，银白色的，表面还有细腻的涂装，看着很漂亮。

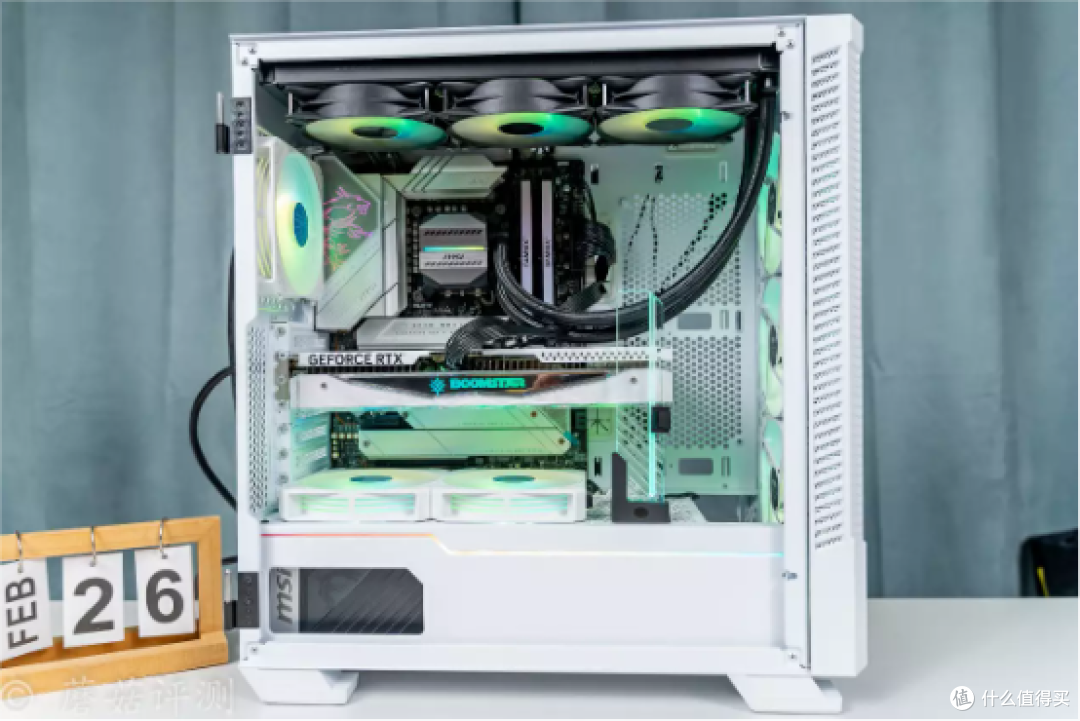

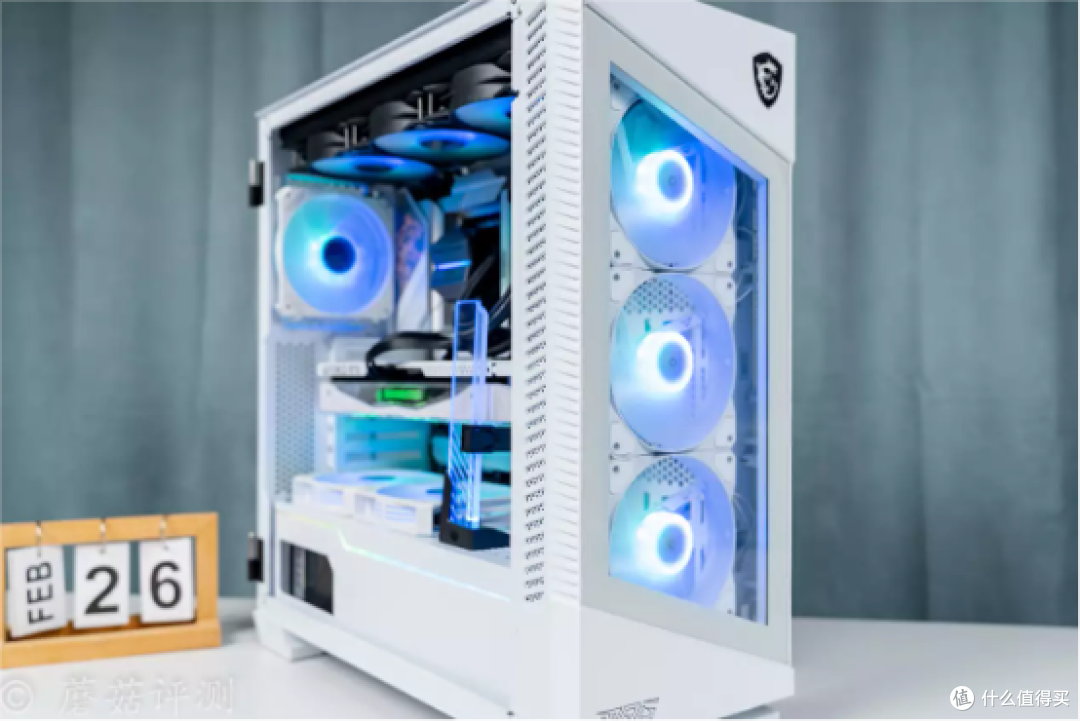

▼机箱是微星的刀锋100R，机箱的前部和侧面标配有大面积的玻璃侧透，还是白透设计的，透光效果特别棒。另外在机箱的前部，还标配了三把白色的、支持ARGB灯效的机箱风扇，效果非常不错。

六、微星Z790刀锋TI MAX主板 测试

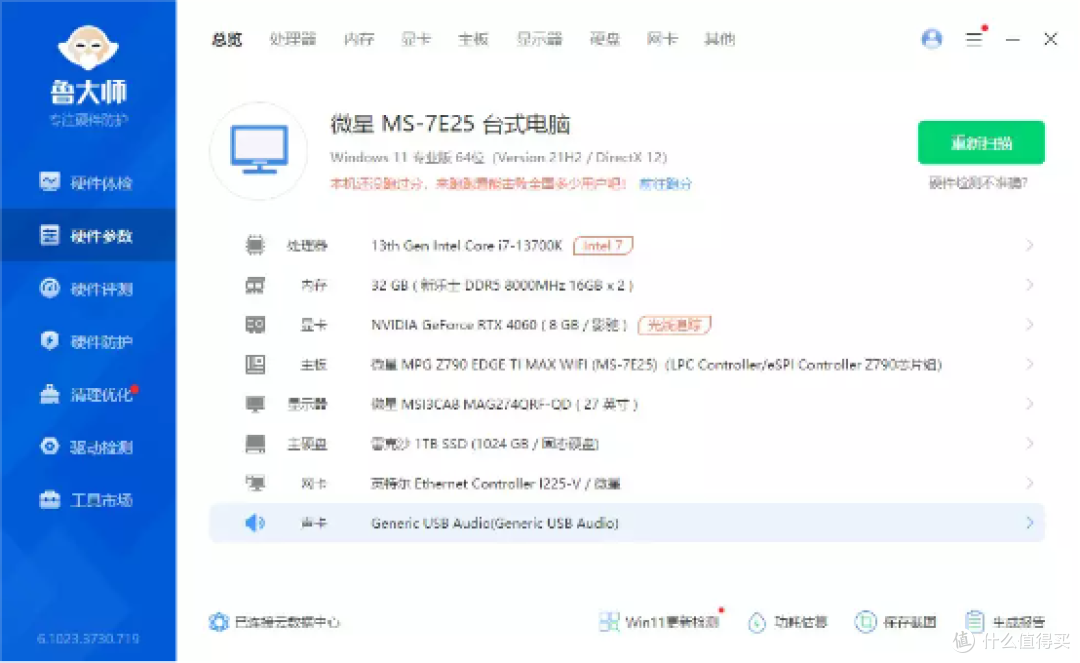

▼简单看下硬件配置，处理器是13700K，主板是微星的MPG Z790 EDGE TI MAX WIFI主板，显卡是影驰的RTX4060星耀OC，简简单单的亮机卡。

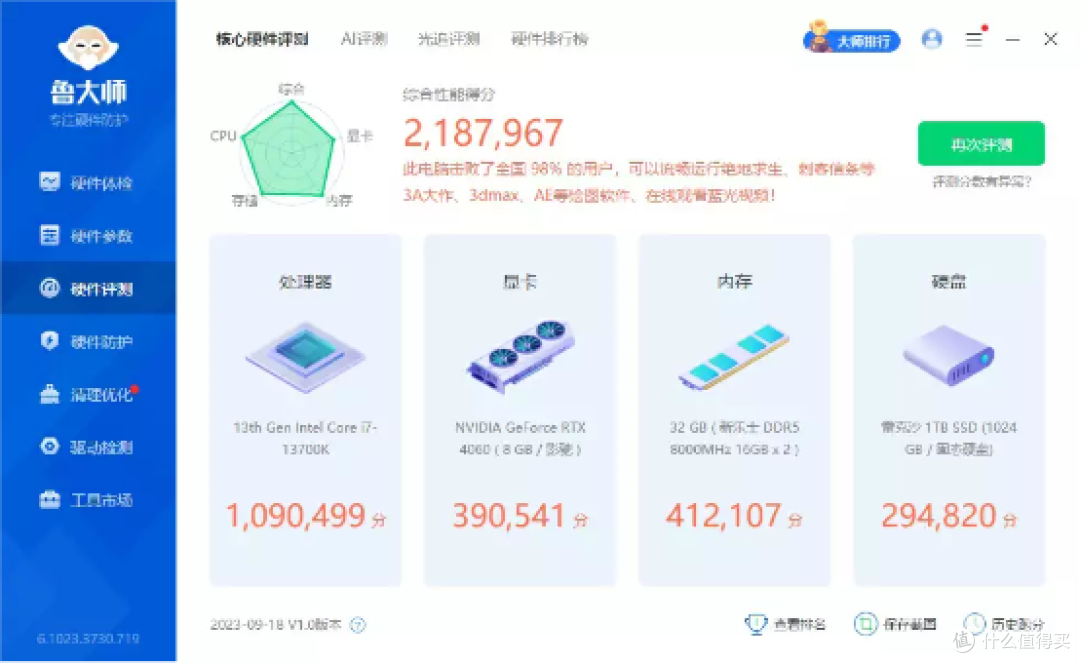

▼简单跑个整机测试，整机得分218W，其中处理器单独得分109W，显卡单独得分39W。

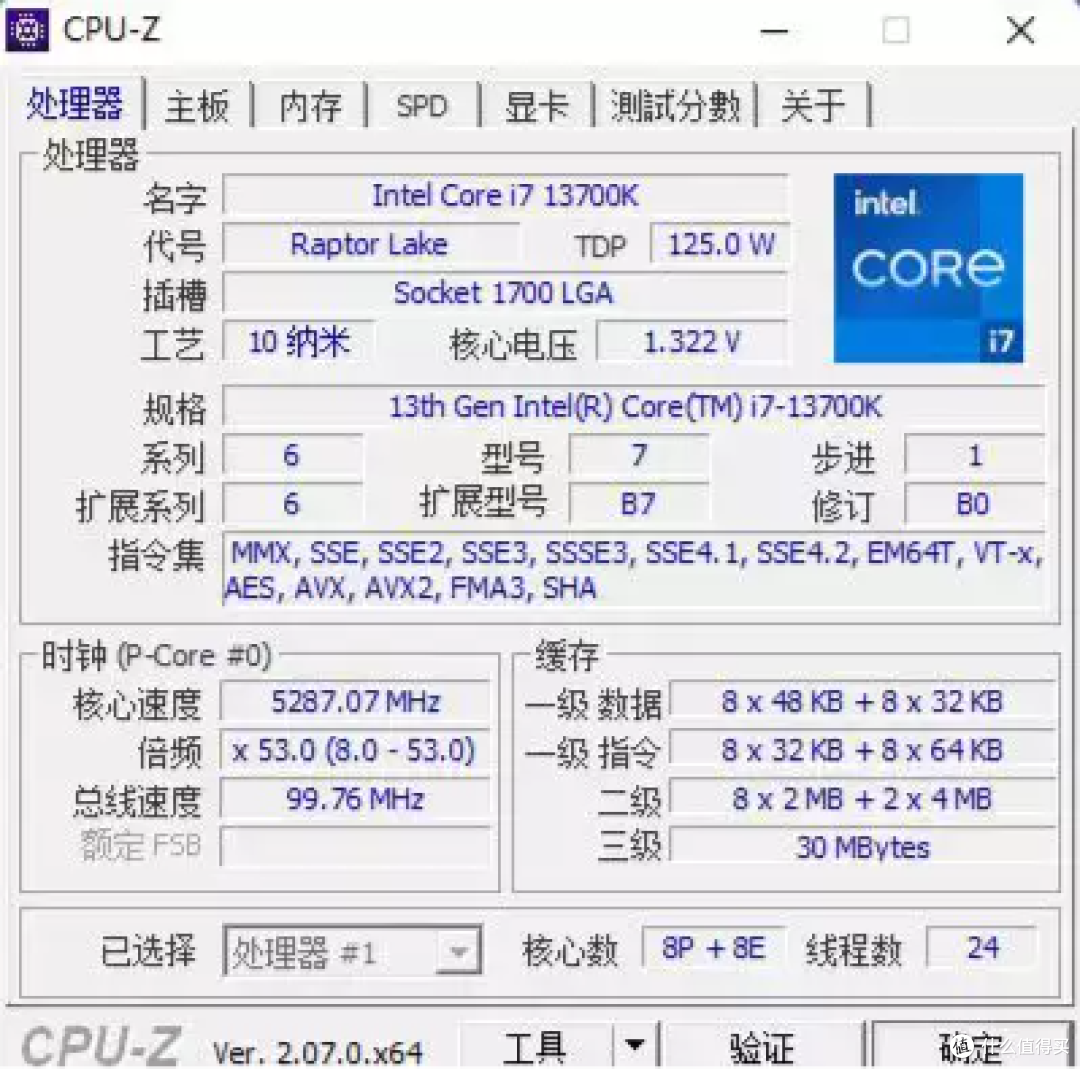

▼简单看下13700K的硬件参数，8个大核、8个小核、三级缓存30MB，性能很给力。

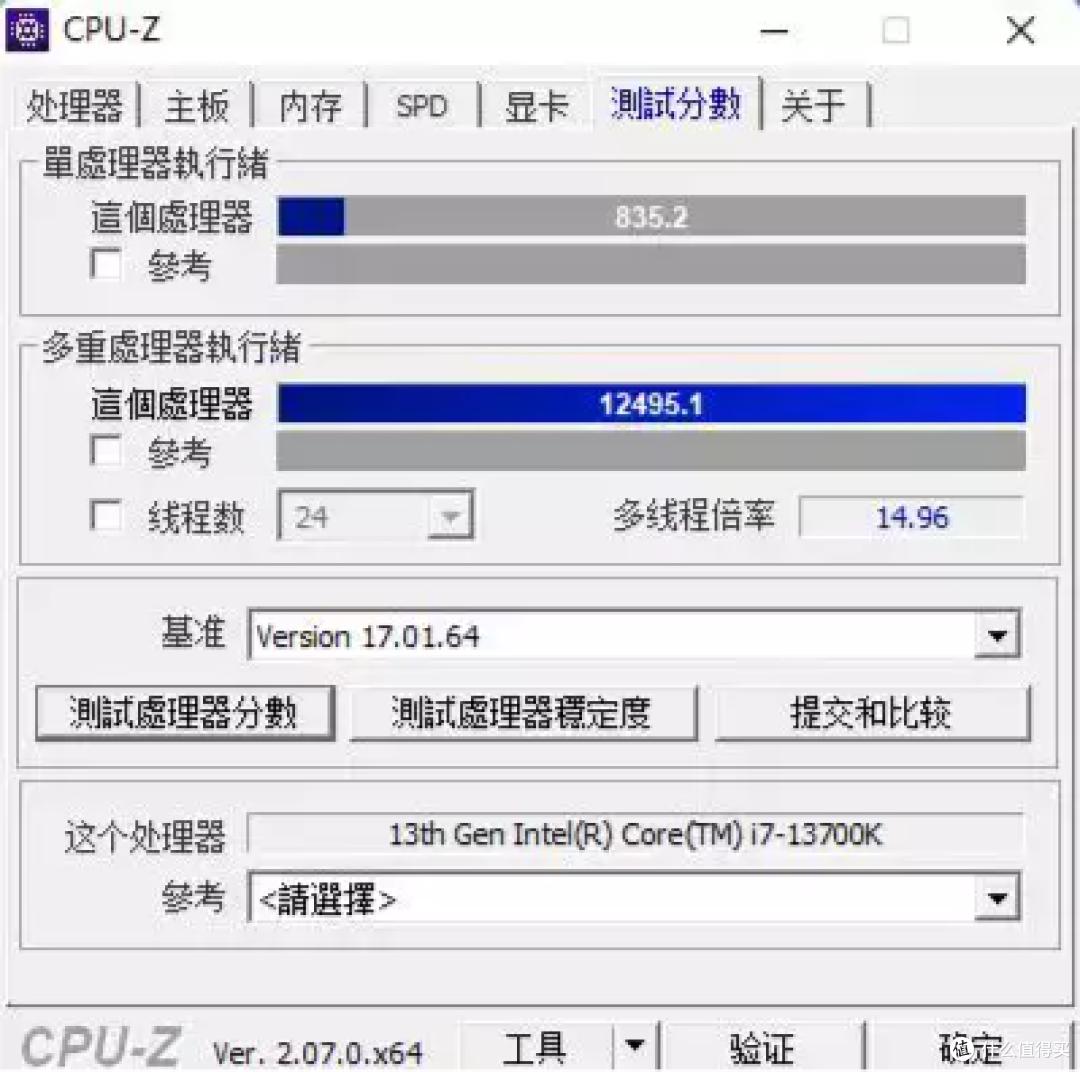

▼简单跑个测试，单核得分835.2、多核得分12495.1。

▼简单跑个Cinebench R23，单线程得分2041、多线程得分30340，多线程超过3W分，不错不错。

▼简单打开内存的XMP，频率就可以轻松稳定在8000MHz，时序38-50-50-128，没有其他任何设置，非常的简单。

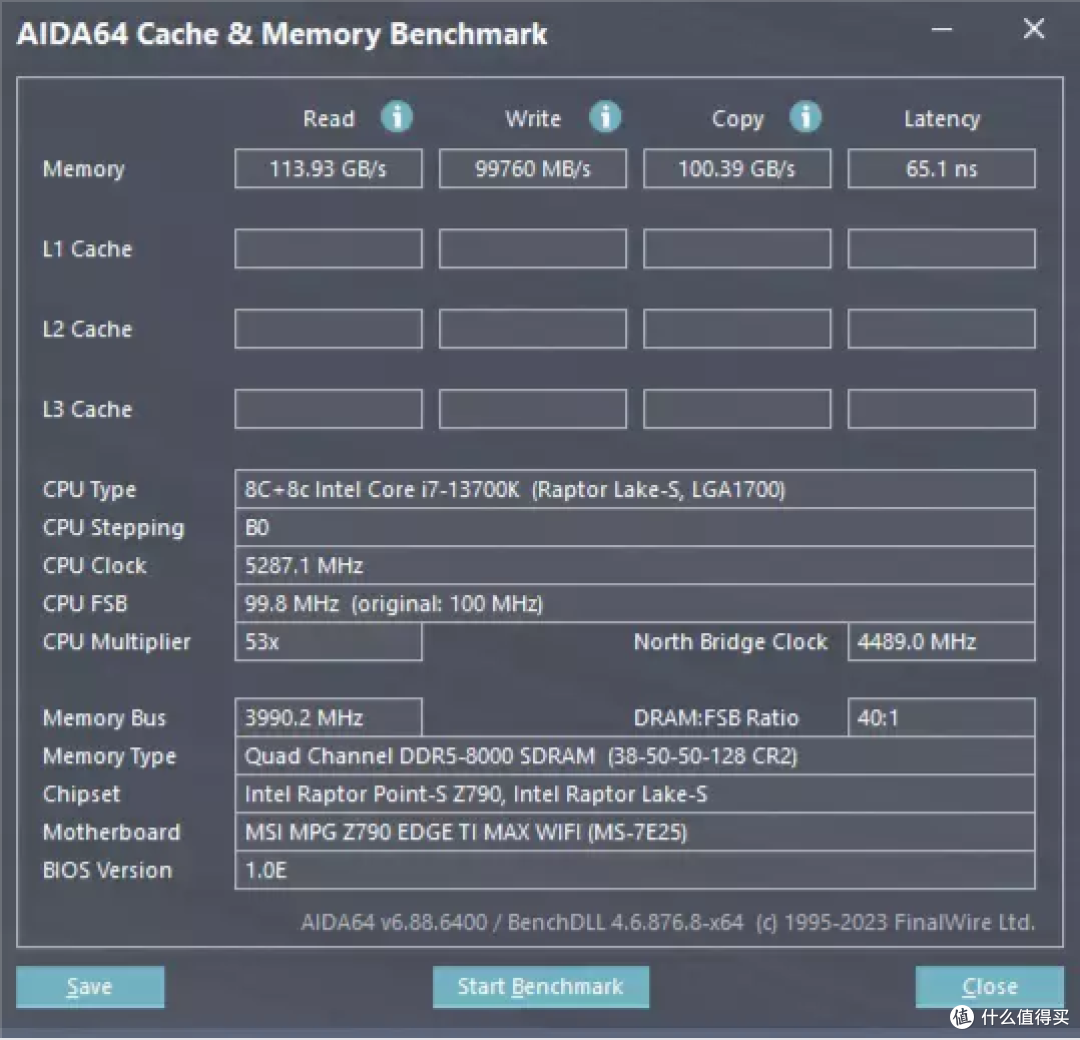

▼跑个测试，内存读写速度113.93GB/s、写入速度97GB/s左右、复制100GB/s，延迟65.1ns，性能表现非常不错。

▼简单的优化下内存的时序，可以稳定在36-45-45-128，这个时序不错。

▼再跑一遍性能测试，各项性能均有显著提升，内存的读取速度去到116GB/s、写入速度去到98GB/s、复制速度101GB/s，延迟进一步降到64.1ns，表现不错。

▼日常待机情况，室温在26℃左右，处理器温度在40℃左右波动。

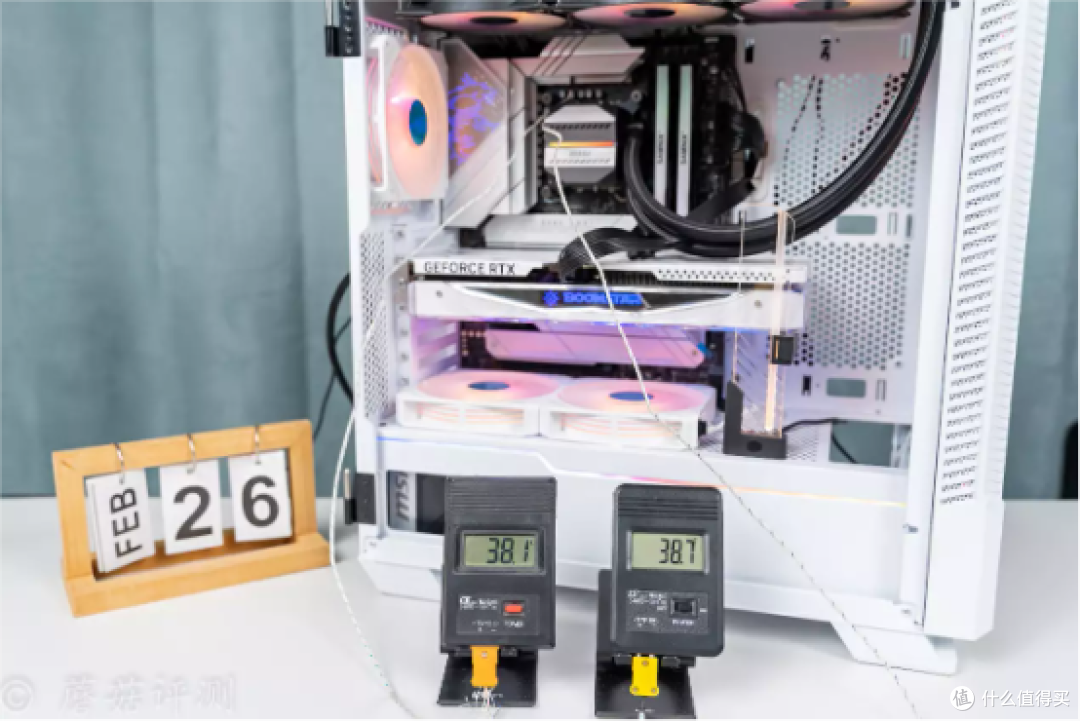

▼主板左侧供电散热件温度在38.1℃，上侧供电散热件温度在38.7℃，温度表现不错。

▼简单跑个CPU-Z的压力测试，处理器功耗在200W左右，CPU温度在84℃左右。

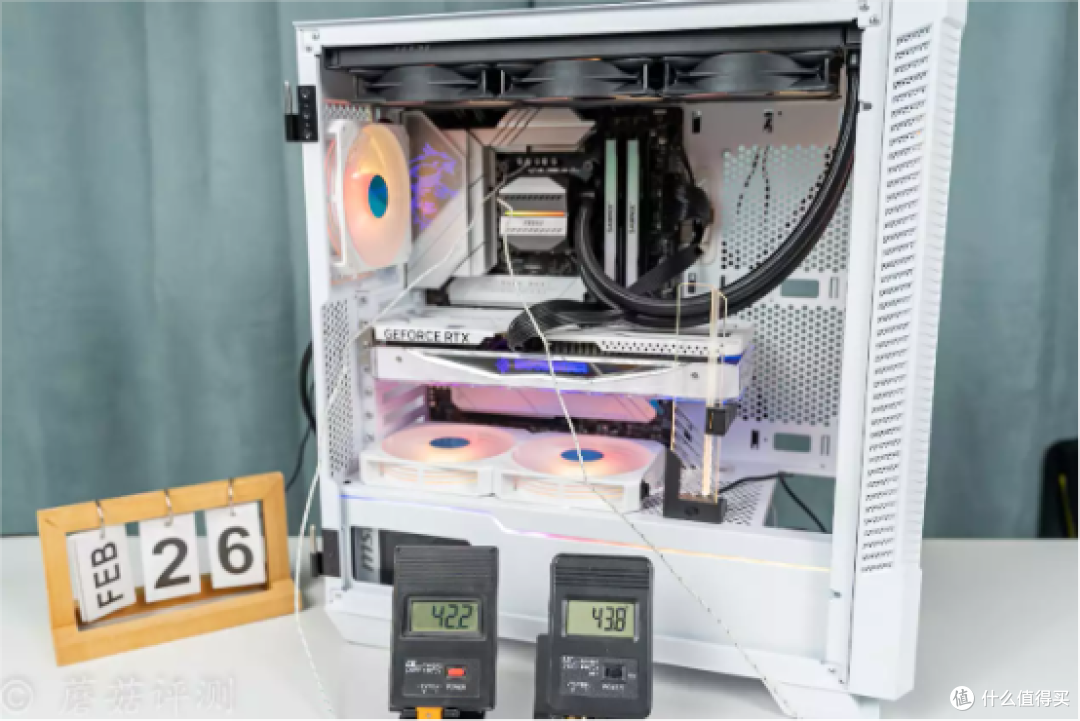

▼持续跑个20分钟，主板左侧供电散热件温度在42.2℃，上侧供电散热件的温度在43.8℃，表现不错。

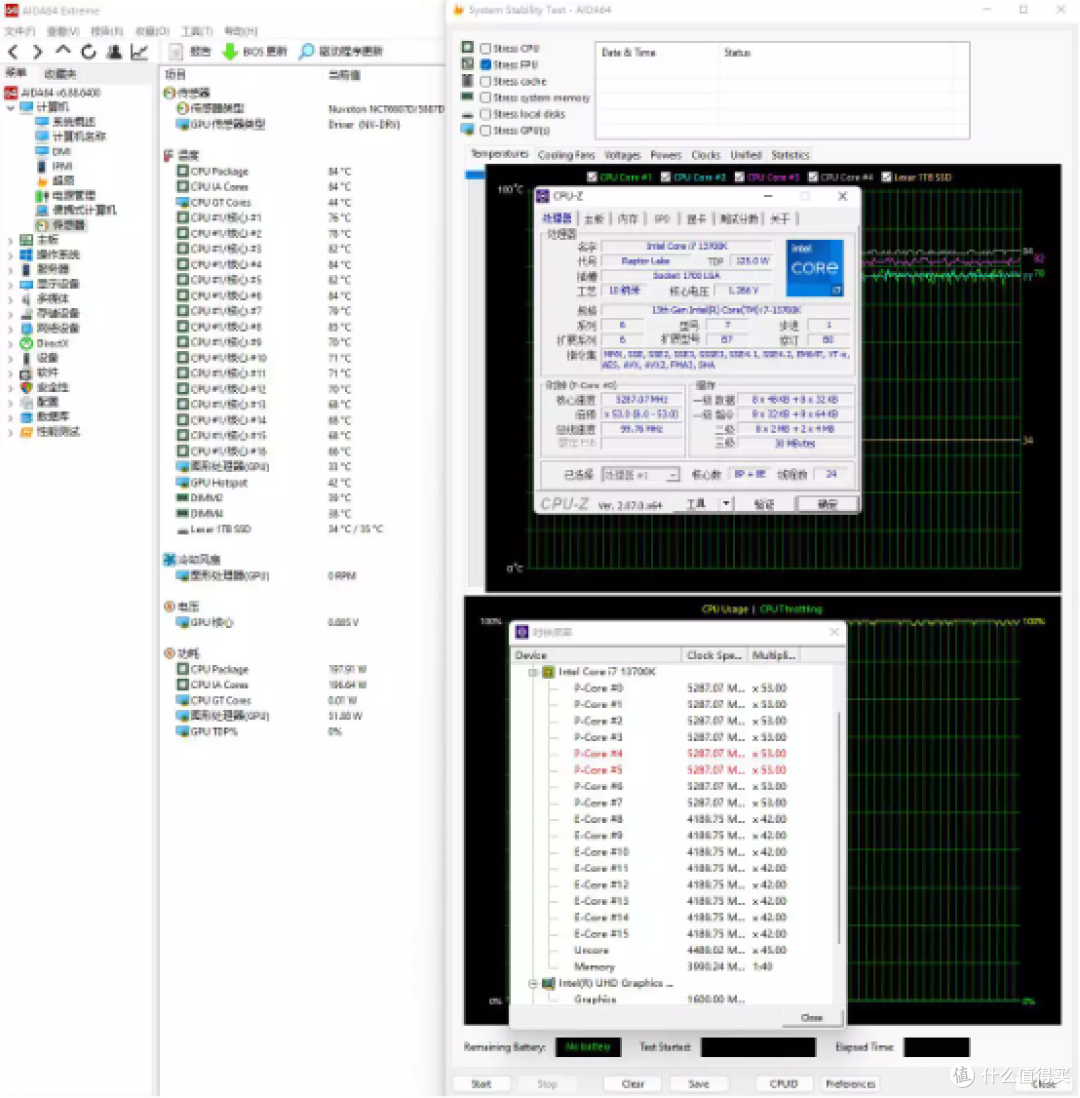

▼跑个单烤FPU测试，处理器功耗在250W左右，大核心睿频5.3GHz，小核心睿频4.2GHz，温度在95℃。

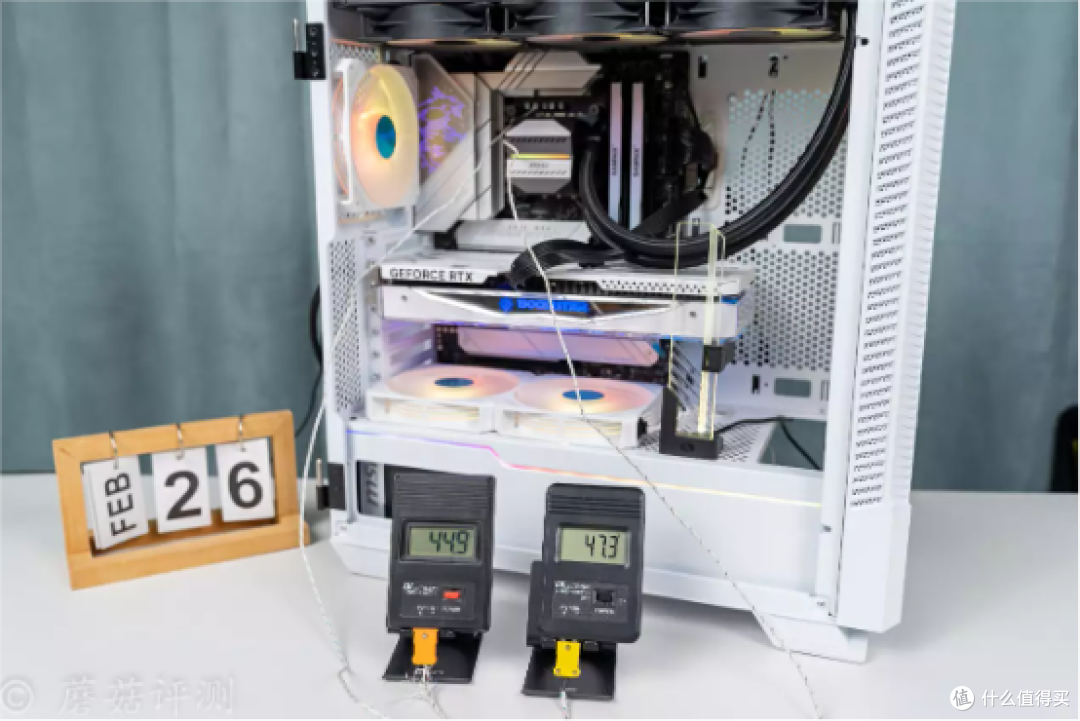

▼持续跑了10分钟左右，主板的供电散热件部分的温度不在上升。左侧主板供电散热件温度44.9℃，上侧供电散热件温度47.3℃，整体表现不错。

七、总结

微星这块MPG Z790 EDGE TI MAX WIFI主板的整体表现还是非常不错的，供电规格依旧是非常的优秀，采用16+1+1相的规格，其中Vcore供电16相，清一色90A的DrMos，且采用倍相设计，CPU供电的纹波表现更加优秀。另外在主板的供电电路的上面，覆盖有体积硕大的金属散热片，可以辅助散热，保证其稳定运行。实测持续输出250W功耗，室温26℃的时候，散热片温度不超过50℃，在45、47℃左右。

内存方面的支持进一步升级，作为一块四槽的ATX规格的Z790主板，搭配8000MHz频率的DDR5内存，可以非常轻松、稳定的让内存跑到8000MHz。而且还有一定的余力，蘑菇这套条子可以小小的优化下内存时序。

拓展性方面，这块主板的表现更加优秀了。其标配5个M2插槽，最上面的一个M2插槽更是支持PCIe 5.0，最大支持22110规格的M2固态。SATA 3.0接口方面，这块主板标配了8个，可以轻松拓展多块大容量的机械硬盘。

其余方面，这块主板的4Pin风扇供电插座也给了8个，且均支持调速、支持软件控制，还能拉曲线，日常使用很方便。

谢谢大家！
