两串锂电池保护板电路芯片新选择，成本与可靠性兼得

2S锂电保护方案：PW7120+PW4406A搭8A保护板

做便携电动工具、小型储能设备或者电池组模组，2S锂电保护板是最基础也是最关键的安全环节。这里分享一套成熟的方案——PW7120保护IC搭配PW4406A MOS管，持续电流能到8A，过流保护阈值14A，对成本和体积要求严格的场景挺合适。

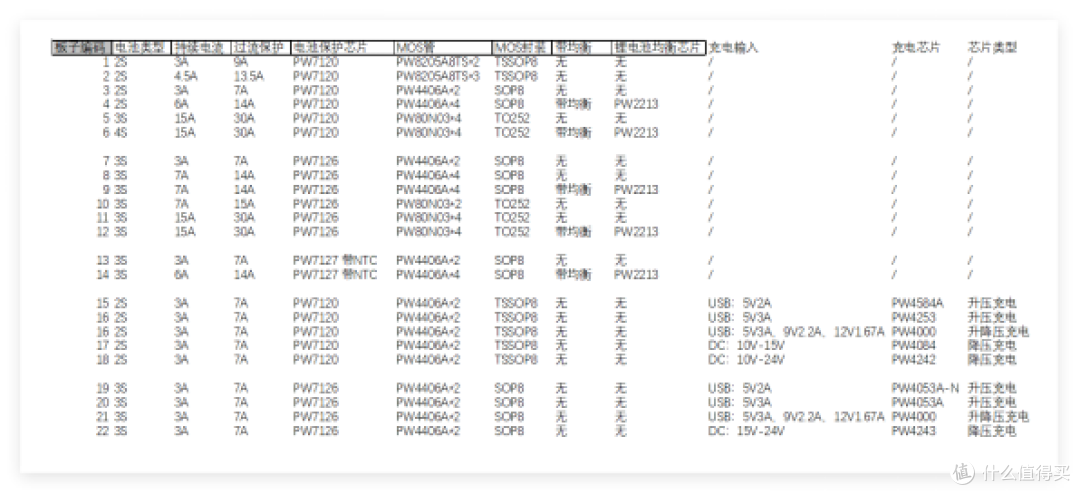

方案概述

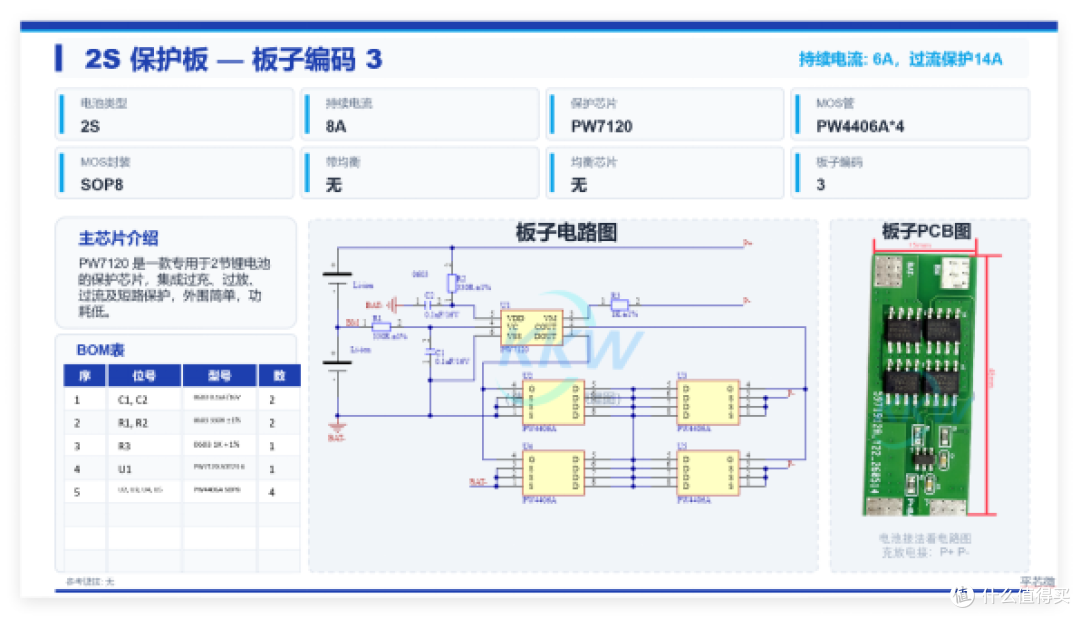

这块保护板用PW7120做主控，配4颗PW4406A MOSFET搭成完整的2S锂电池保护电路。整板BOM很精简，外围器件少，PCB面积紧凑，空间受限的嵌入式电池包用它挺合适。

核心参数：

· 电池串数：2S（7.4V/8.4V标称）

· 持续放电电流：8A

· 过流保护电流：14A

· 保护芯片：PW7120（SOP8封装）

· MOS管：PW4406A × 4

· 均衡功能：无

PW7120芯片特点

PW7120是专为2节串联锂电池设计的保护IC，集成了过充、过放、过流和短路保护。跟同类方案比，有几个值得关注的地方：

电压检测精度高——过充和过放检测电压精度不错，能避免因检测偏差导致电池过度使用或提前截止，循环寿命更长。

静态功耗低——待机状态下耗电极少，长期存放或低频使用的电池组用它，自放电带来的损耗小很多。

外围简单——SOT23-6封装，配少量电阻电容就能搭完保护电路，PCB布板简单，BOM成本也低。

延时可调——通过外部电容能灵活设置过流检测延时，适配不同负载的瞬态冲击电流。

MOS管选型：PW4406A

方案里用了4颗PW4406A N沟道MOSFET，两两并联分别管充电和放电通路的开关。PW4406A导通电阻低，开关速度快，4颗并联后等效内阻更低，8A持续电流下发热可控，不用额外散热。小体积电池包设计这点很关键。

典型应用场景

这套方案特别适合：电动螺丝刀这类小型电动工具、手持吸尘器电池组、LED应急灯具电源、小型UPS和移动储能模块、电动玩具和航模电池包。

对不需要均衡功能的2S应用来说，这套方案在成本、体积和可靠性之间平衡得不错。后续如果需要加均衡，也可以在此基础上外挂简单的被动均衡电路。
