板子摊在桌上，正面反面都扫过高清图，走线一根根描完，元件位号逐个核对。看上去，它和原板没什么区别。
贴片、上电。纹波超标，保护电路误触发，设备还是启动不了。
这是一批新能源储能主板的复刻案例。画错了吗？没有。问题出在层与层之间。
把原板和新板一起切开，逐层量介质厚度、铜箔厚度，才看出来：原厂用的是一种高低树脂搭配的特殊层压结构。复刻时按常规参数压合，阻抗偏差超过30%。走线画得一样，板子已经不是同一块板子。知乎
抄板这个词，听起来像复印。拍照、描线、画原理图、出BOM，双面板确实不难。难的是板子内部那些看不见的东西。
四层、六层、八层、十八层，层数越多，内部越像一栋楼。信号层、电源层、地层、盲孔、埋孔，各自安排在不同楼层。表面看不出差别，决定稳定性的却是夹在中间的介质、铜厚和压合方式。

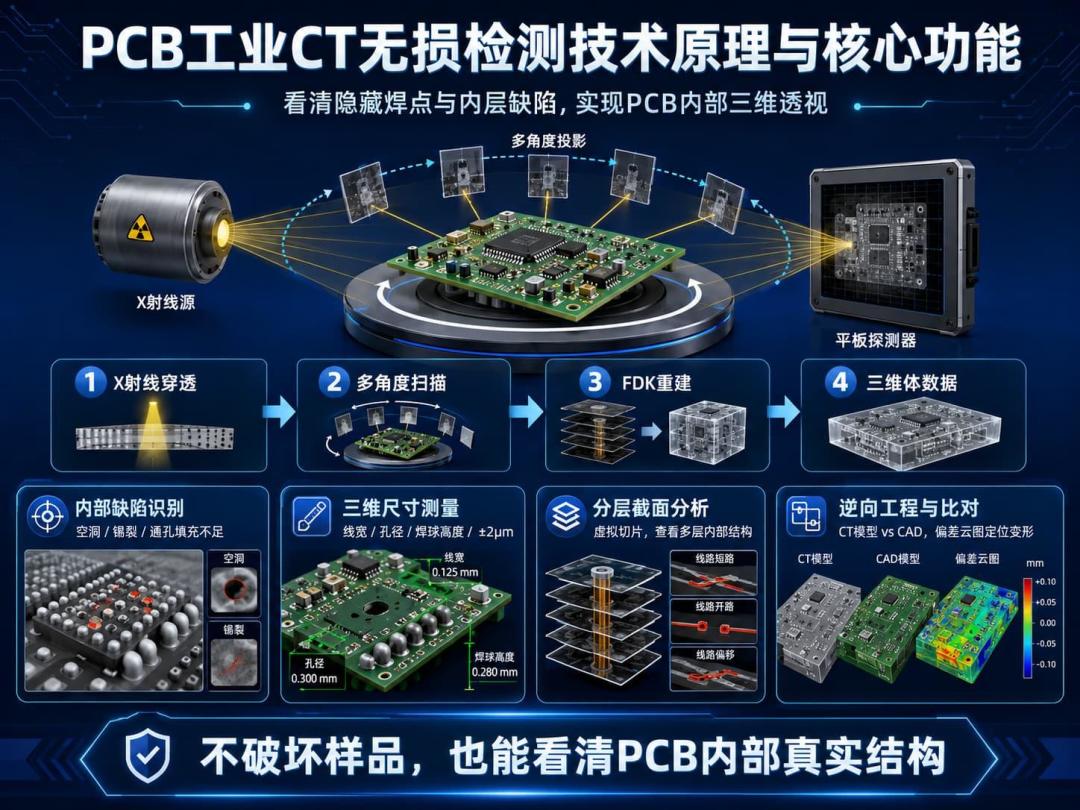

多层板的内部线路根本看不见。工程分析得靠X射线、工业CT和切片。
工业CT能拿到层间关系、线路走向和过孔连接，再据此还原PCB版图、网络关系和元件连接。知乎
高速信号更挑剔。USB、以太网、DDR、HDMI，对线宽、线距、阻抗、等长和回流路径都有要求。两根线外观一样，长度没匹配好，通信就可能失败。
电源的问题更隐蔽。芯片供电不足、纹波过大、启动时序不对、散热不够，这些在板子表面都看不出来，只能拿示波器、热成像、电源分析仪一点点查。
还有一层在芯片里。很多老设备的固件没有源码备份，原厂也不再提供。
芯片解密能把存储芯片、单片机里的程序读出来，让设备重新有了可维护的底层。
工业场景里，这通常只用于设备权利人自己的固件抢救、停产芯片替代、司法鉴定和科研分析；拿别人的板子做商业仿制，是另一回事。知乎
机械件也一样。三维扫描把实物变成点云，再逆向建模成CAD，精度可以到0.02毫米；要看内部结构，还得靠工业CT。扫描、建模、打样、装配，每一步都要和原设备对得上。哔哩哔哩
复杂板子的逆向，落到工厂里，通常是为了恢复停产产品、做国产替代，或者解决维修难题。知乎知乎
工厂愿意花这个功夫，账其实很好算。一台进口设备还在产线上跑，换新要重新采购、重新调试、重新验证，停线一天都是钱；坏掉的可能只是一块板、一个泵、一只传感器。
原厂停产、备件断供、图纸丢失，逆向复刻成了让老设备继续跑下去的办法。
所以它真正复原的不是一块板，而是原厂当年做过的那些选择：为什么这个电容放在这里，为什么这根线要走这个弧度，为什么这层板要用这种树脂。
线路画对了只是及格。让板子重新稳定运行，才算交付。
逆向研发里最值钱的东西，从来不在板子表面。
