前言

在特种计算领域，高压直流架构服务器、军工计算平台对 DC‑DC 电源模块有着严苛的要求，不仅需要支持高压直流输入，还对隔离性能、抗振动冲击、环境适应性、长期运行可靠性提出很高标准。

军陶QG1A270H280N05R22是一款140W标准1/4砖隔离DC‑DC电源模块，额定输入270V高压直流，输出28V/5A。模块采用底板灌封结构，具备防尘防潮、抗振动、EMI 屏蔽特性，核心面向特种高压直流架构服务器系统开发，也可兼容部分工业设备使用。

本文将从外观尺寸、结构工艺到内部元器件，对这款电源模块做完整解析。

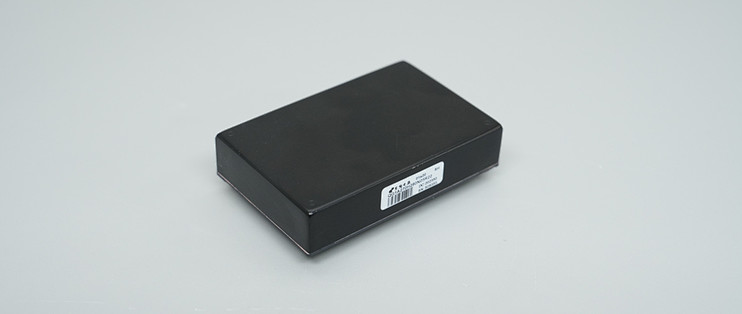

军陶140W 1/4砖电源模块外观

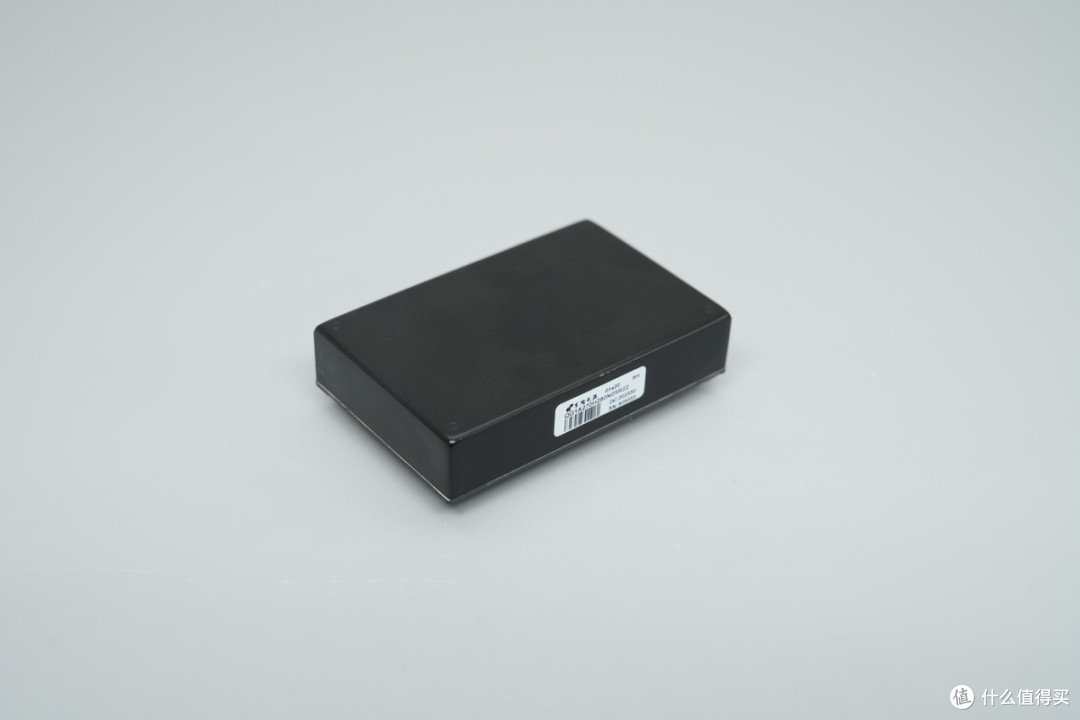

军陶140W 1/4砖电源模块采用带底板灌封模块设计，具备防尘防潮、抗振动、EMI屏蔽能力等优点。

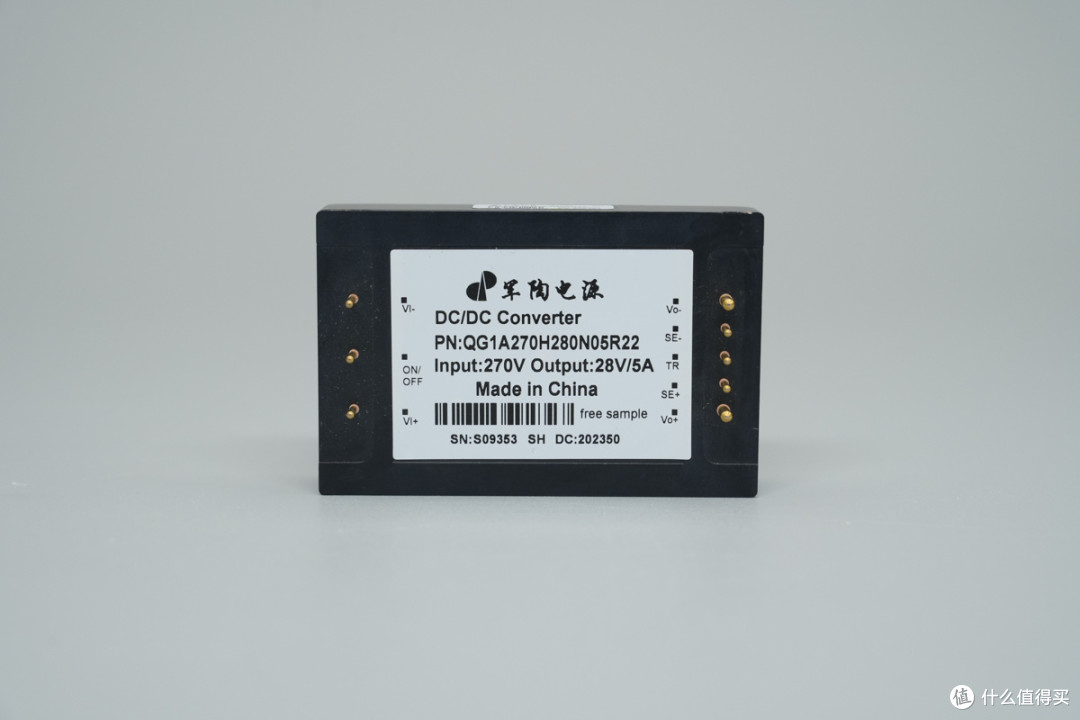

底部贴有电源铭牌

型号：QG1A270H280N05R22

输入：270V

输出：28V5A

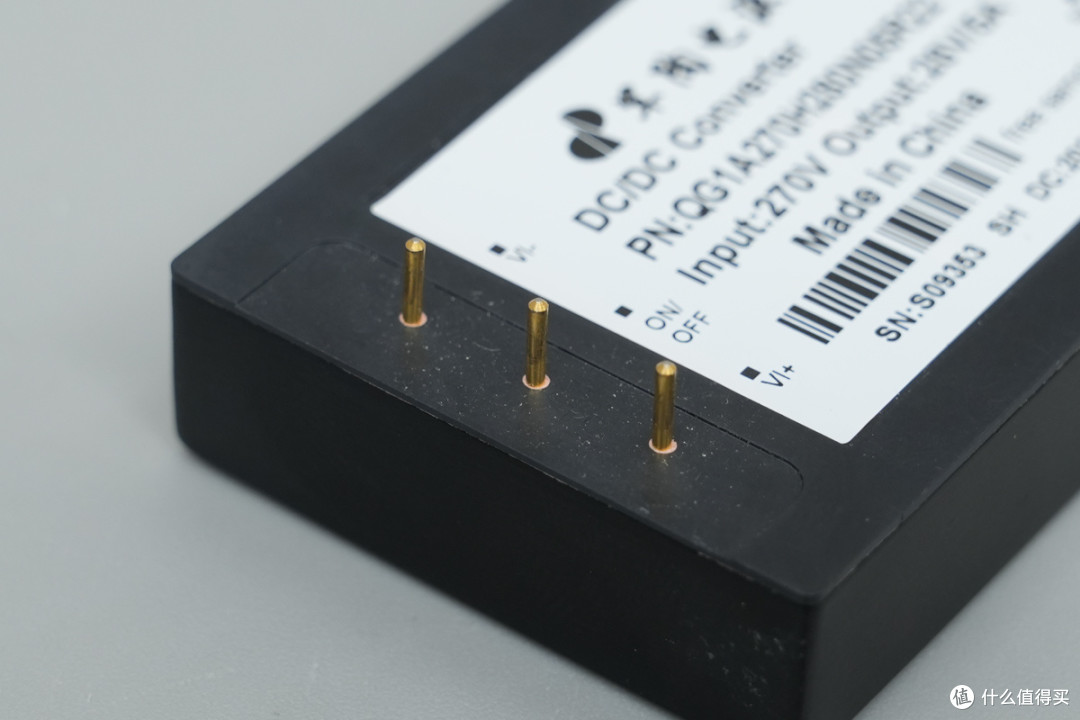

输入端实心镀金金属插针特写。

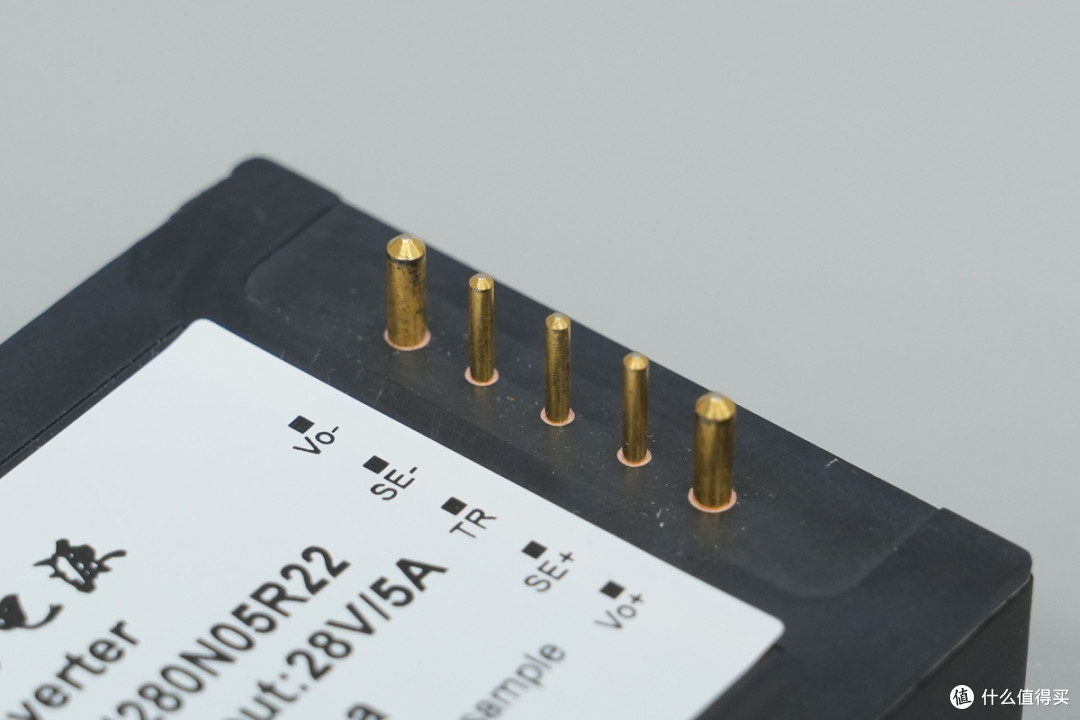

输出端镀金金属插针特写。

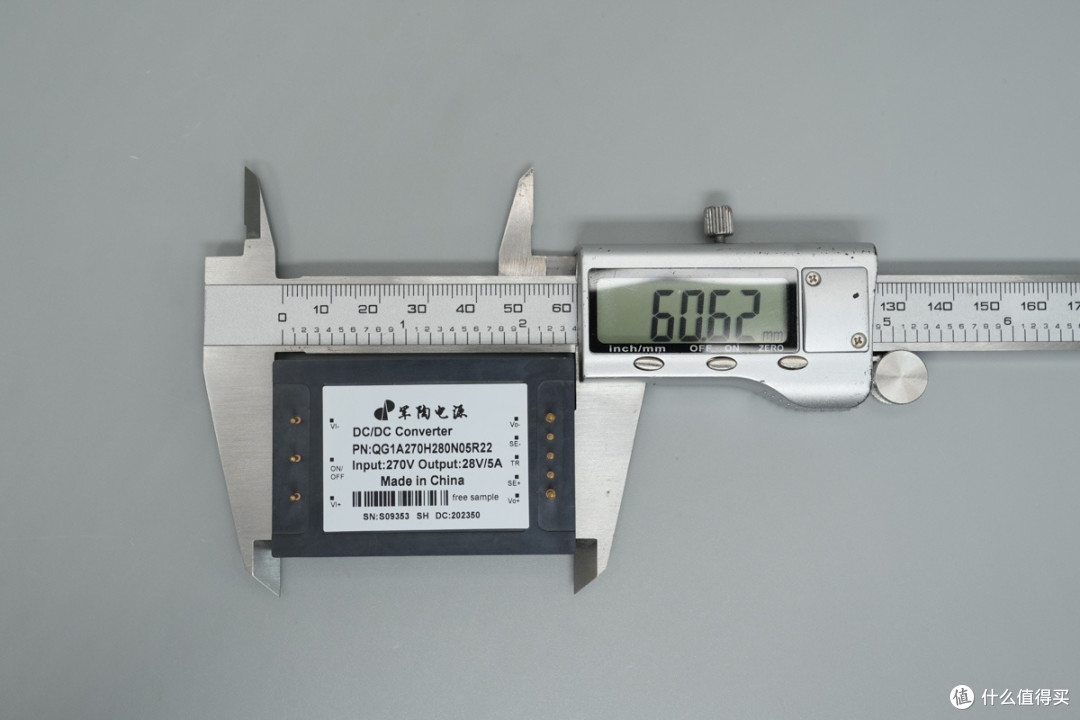

实测军陶140W 1/4砖电源模块的长度为60.62mm。

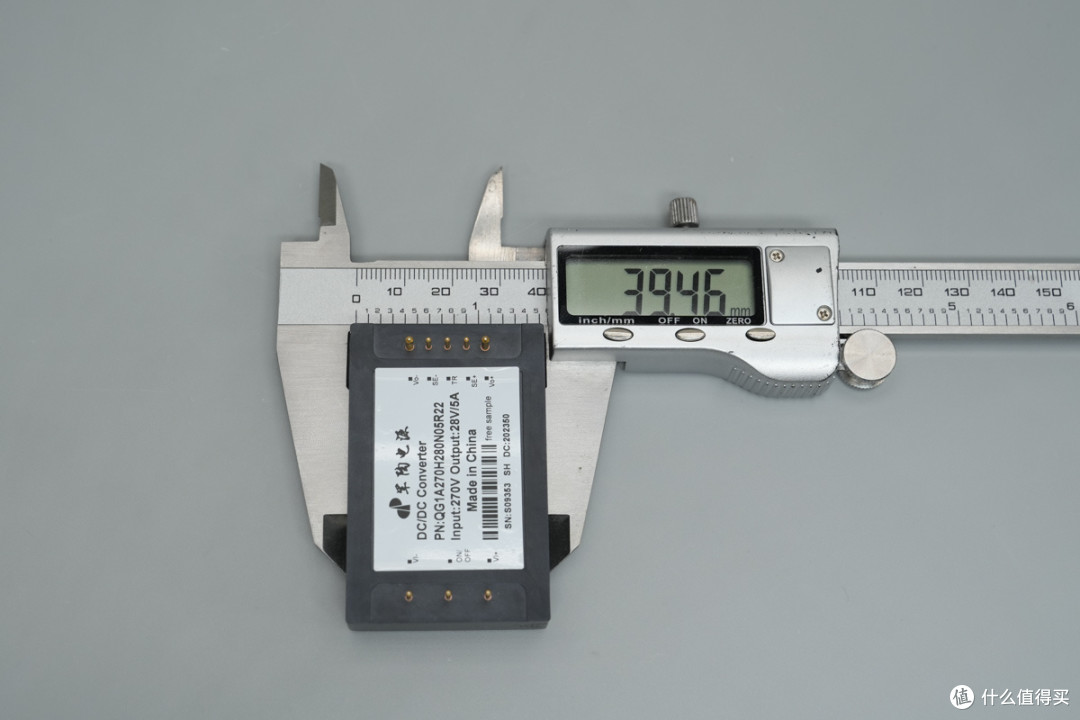

宽度为39.46mm。

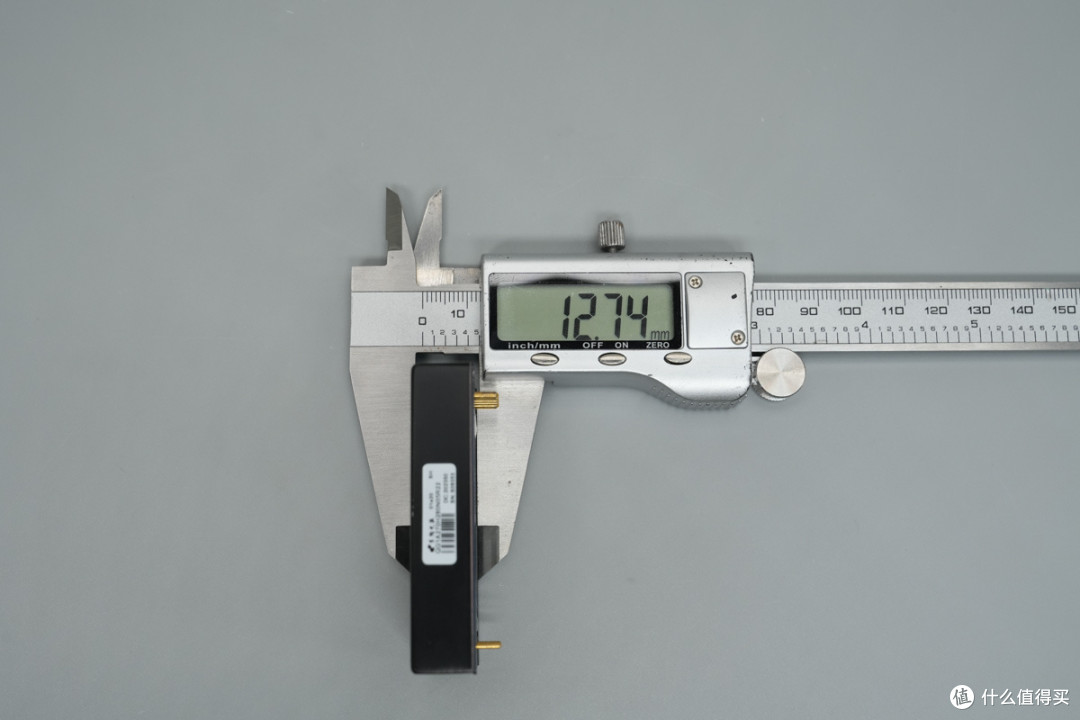

厚度为12.74mm。

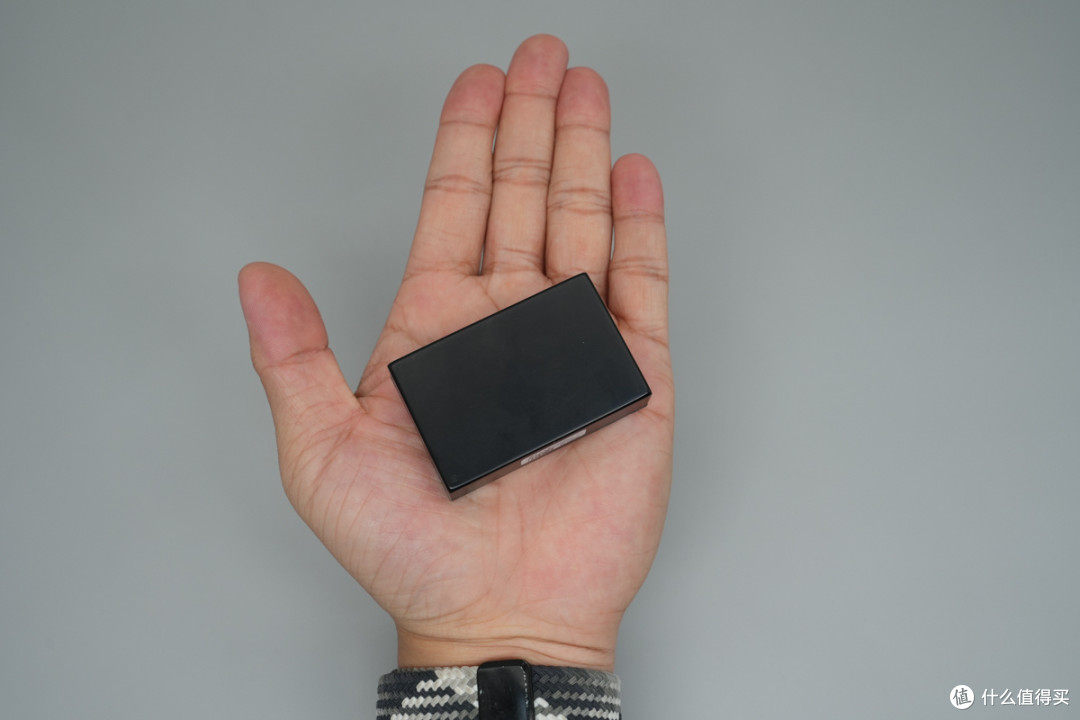

电源模块拿在手上的大小直观感受。

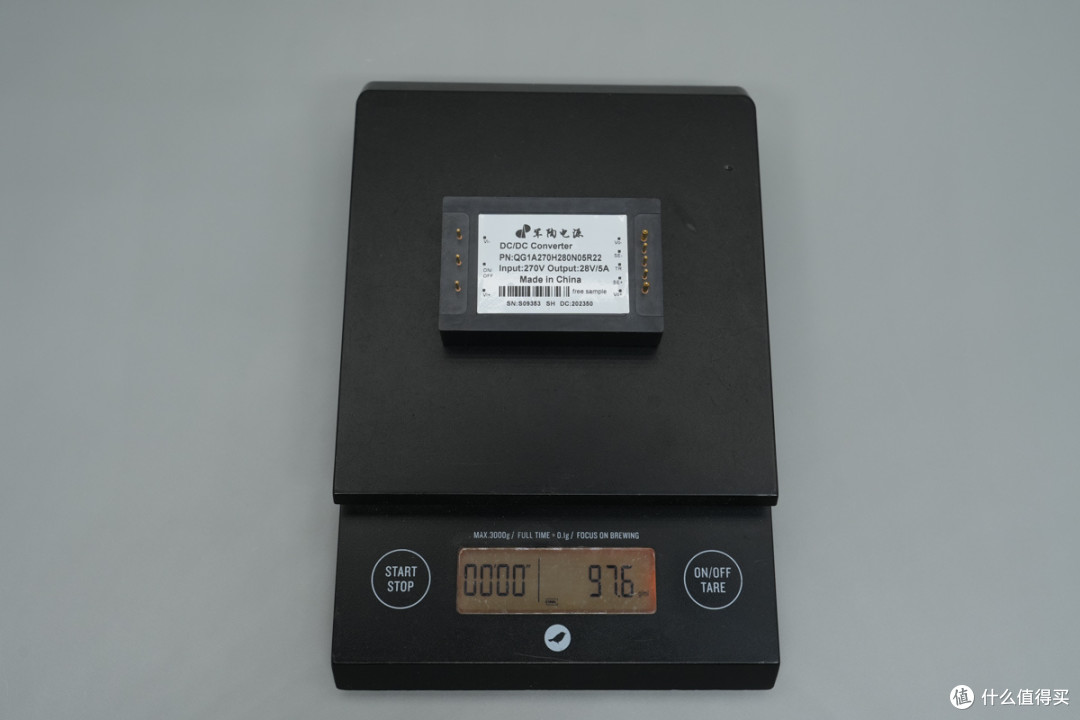

另外测得产品重量约为98g。

军陶140W 1/4砖电源模块解析

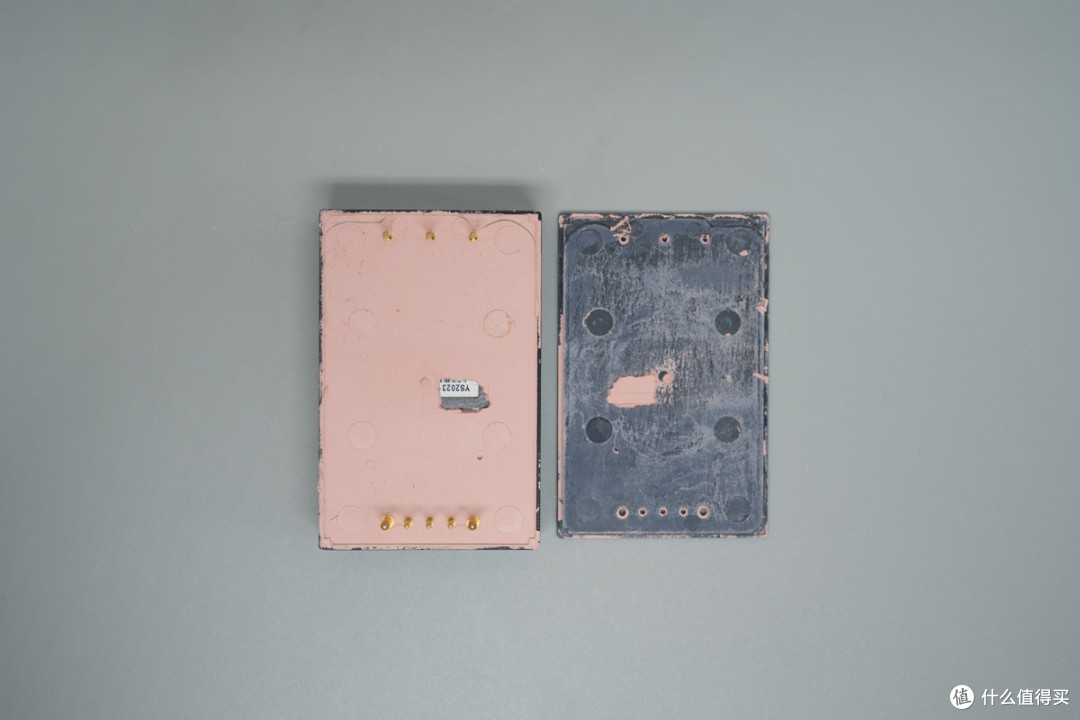

将模块底部塑料盖板拆下，内部通过灌胶进行散热。

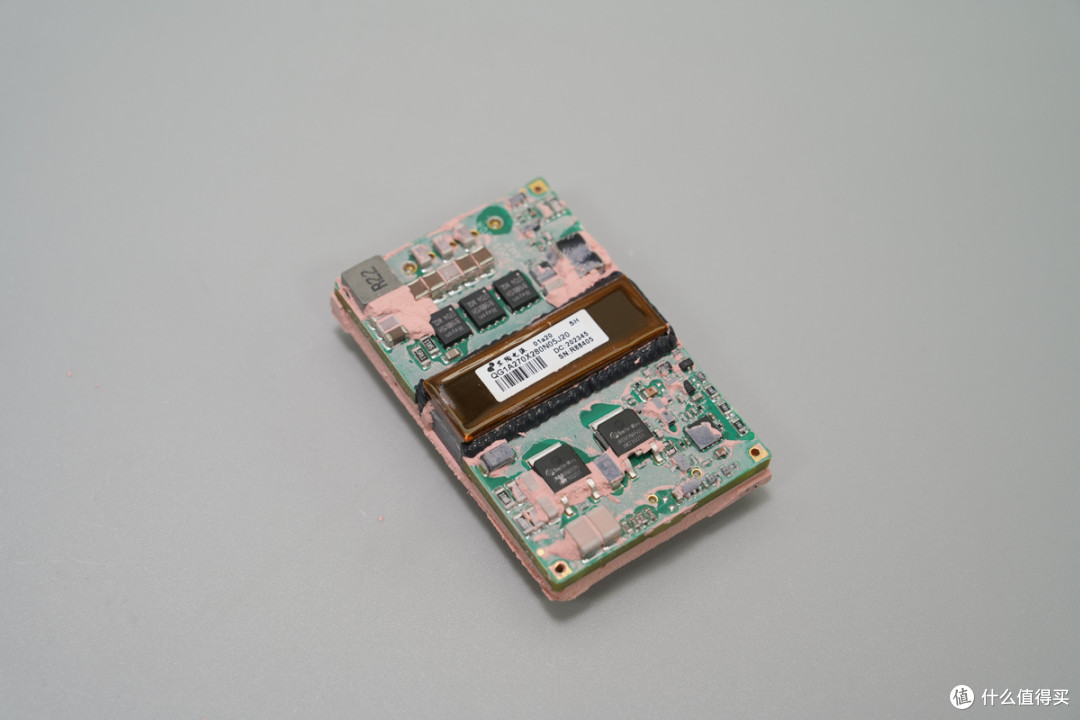

将电源模块取出。

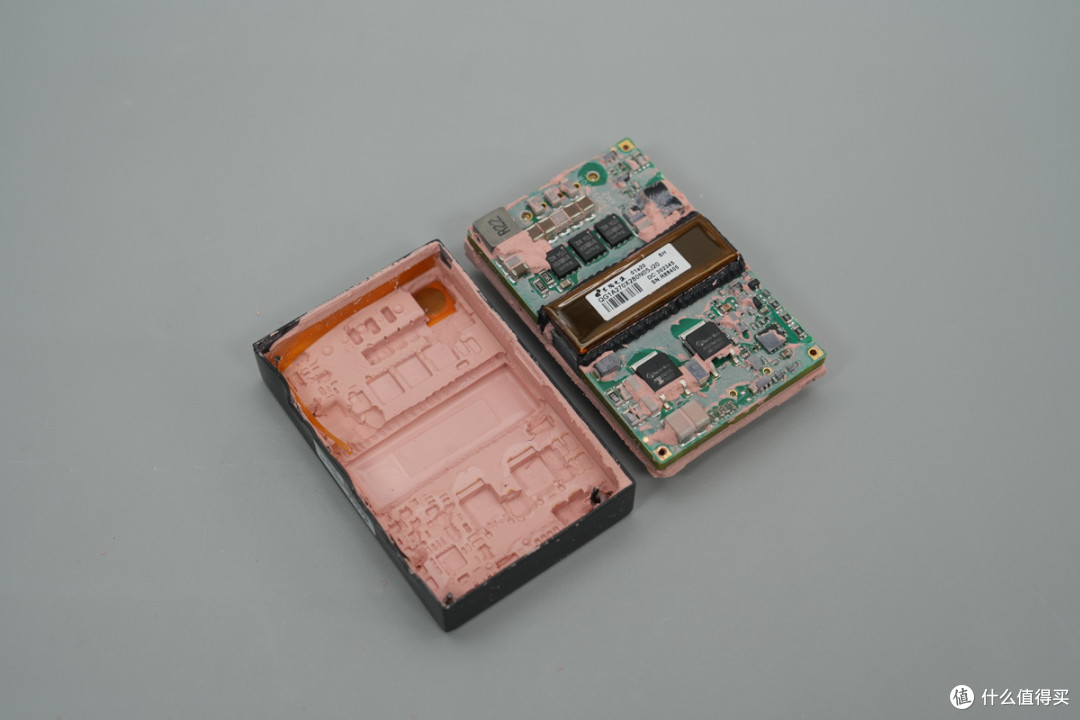

内部模块通过灌胶配合金属外壳实现高效散热，同时变压器包裹绝缘胶带。

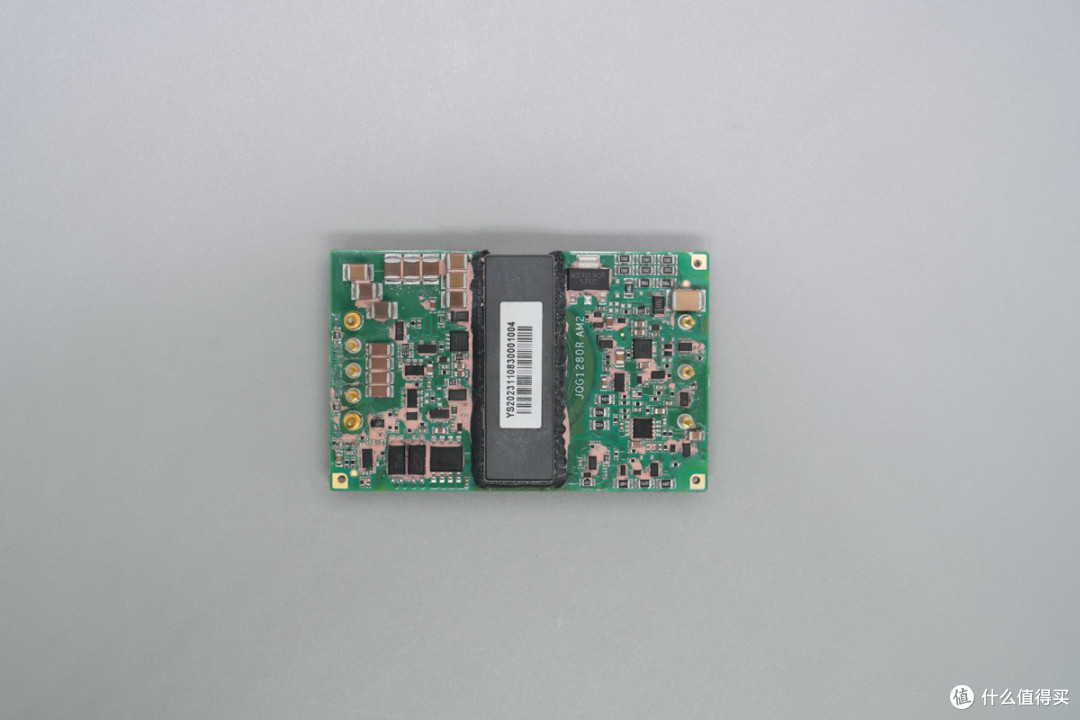

PCB板正面设有钳位开关管、运放、隔离芯片、光耦、驱动器等器件。

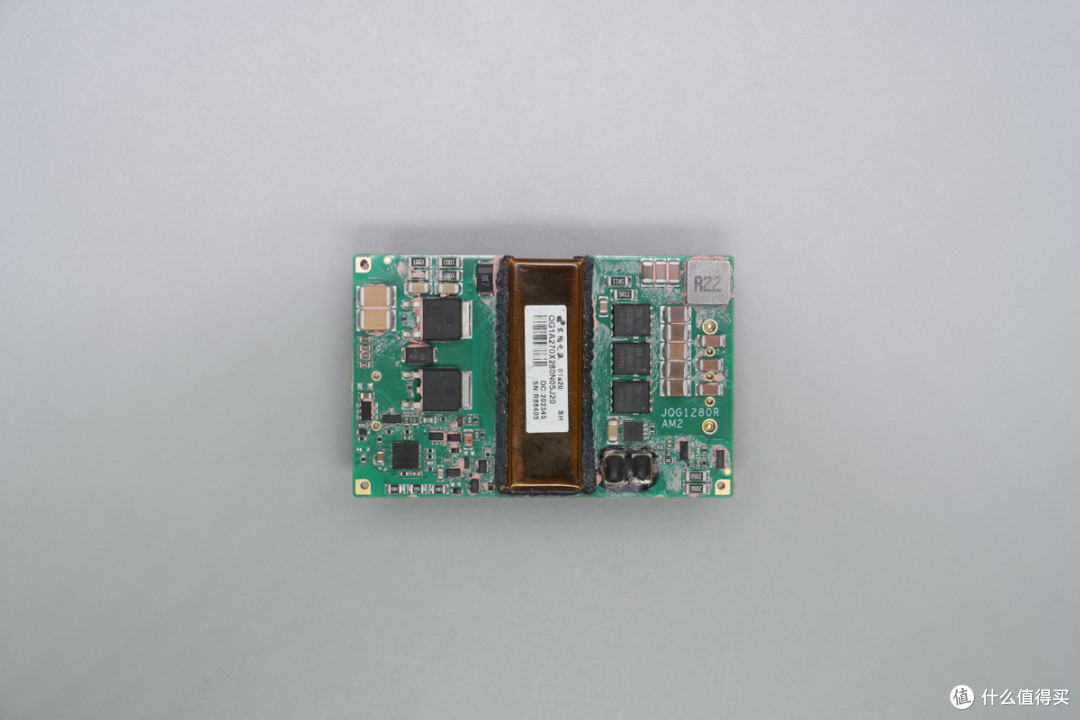

另一面设有电源模块主控芯片、驱动器、主开关管、同步整流管、滤波电感等器件。

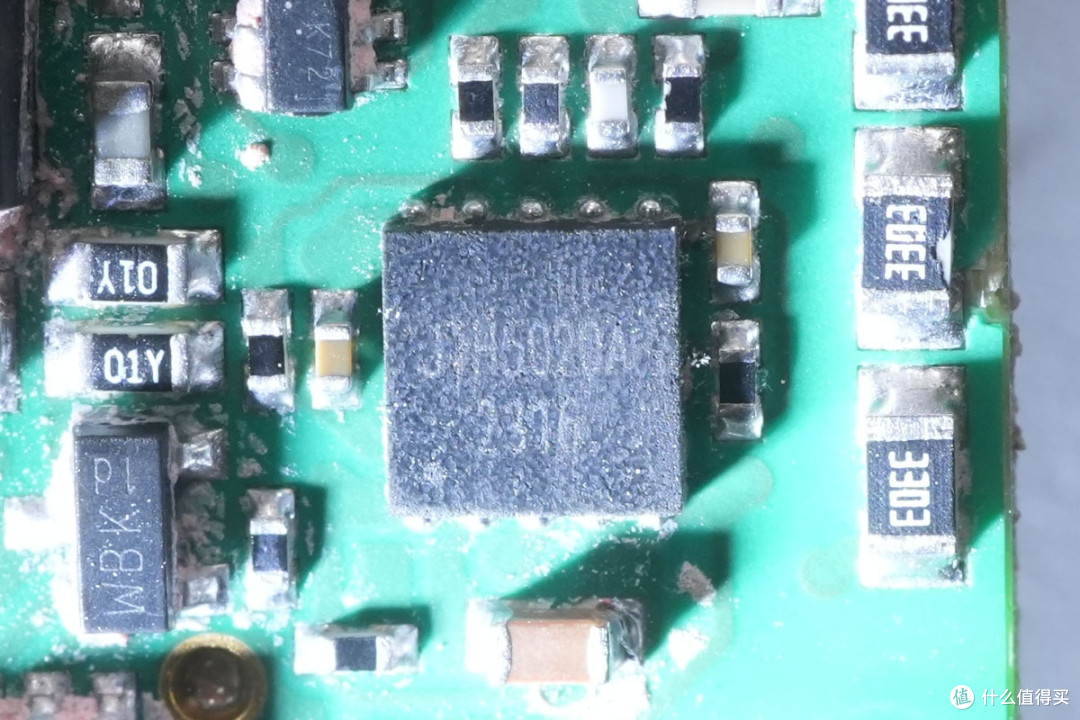

电源模块主控芯片特写，型号JTH5020A，采用DFN-10封装。

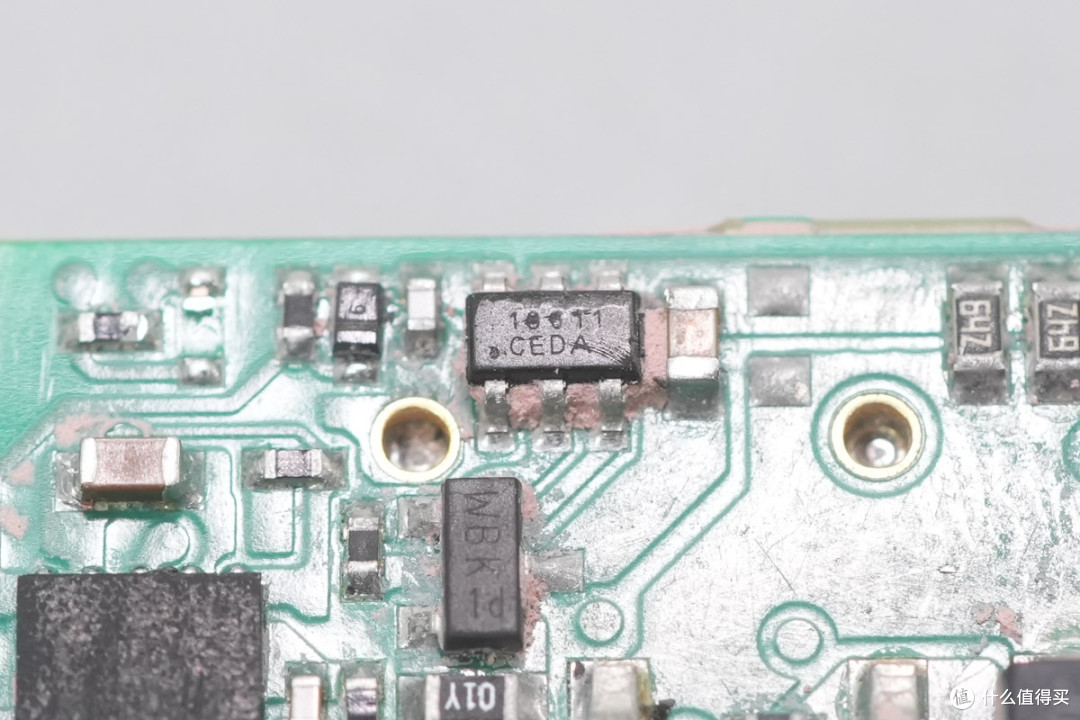

驱动器来自茂睿芯，型号MD18611GSA，这是一款单通道低边栅极驱动器，支持4.5‑26V VDD工作电压范围，，具备4A拉电流、8A灌电流峰值驱动能力，最高支持1MHz开关频率，采用SOT23‑6封装。

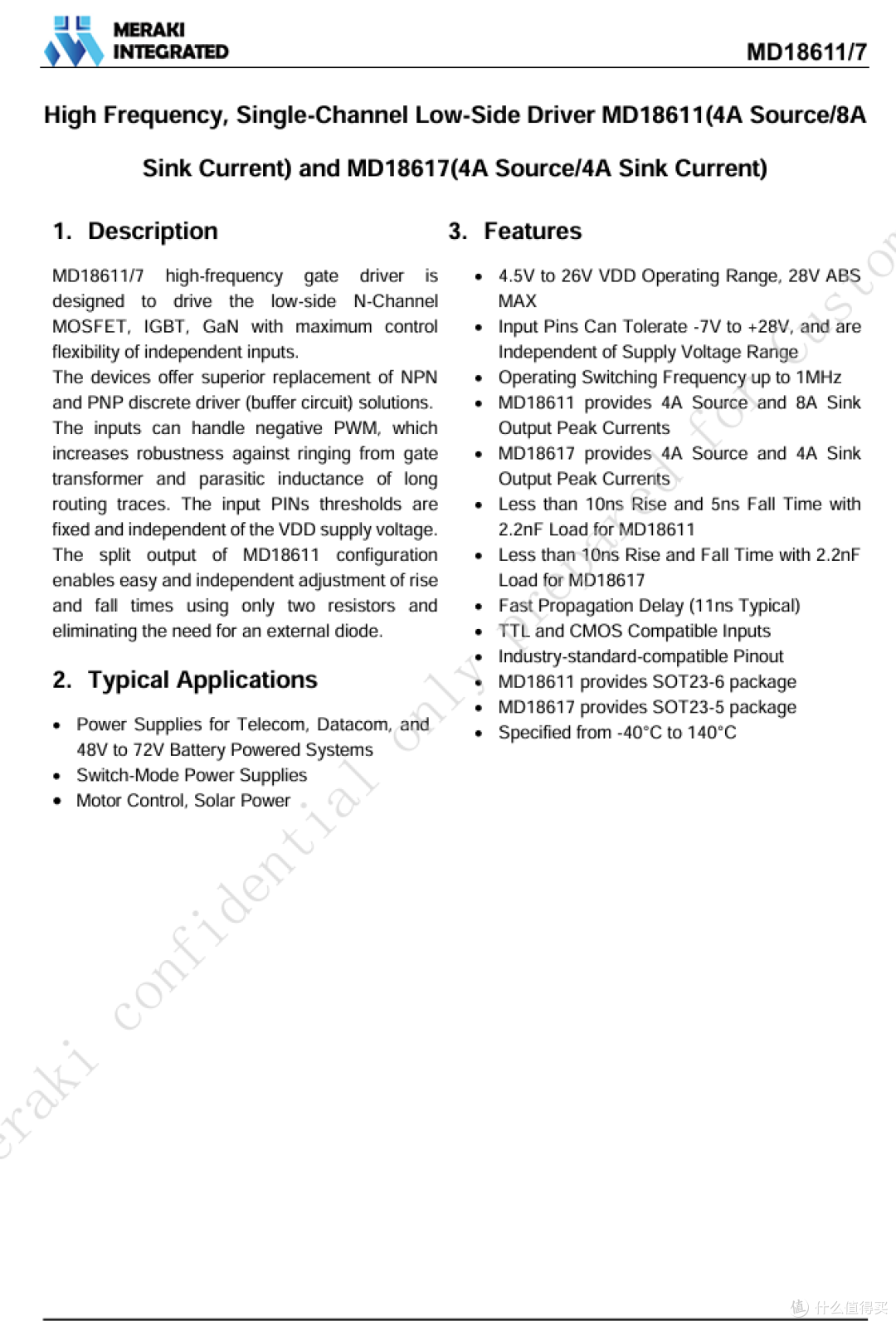

茂睿芯MD18611GSA资料信息。

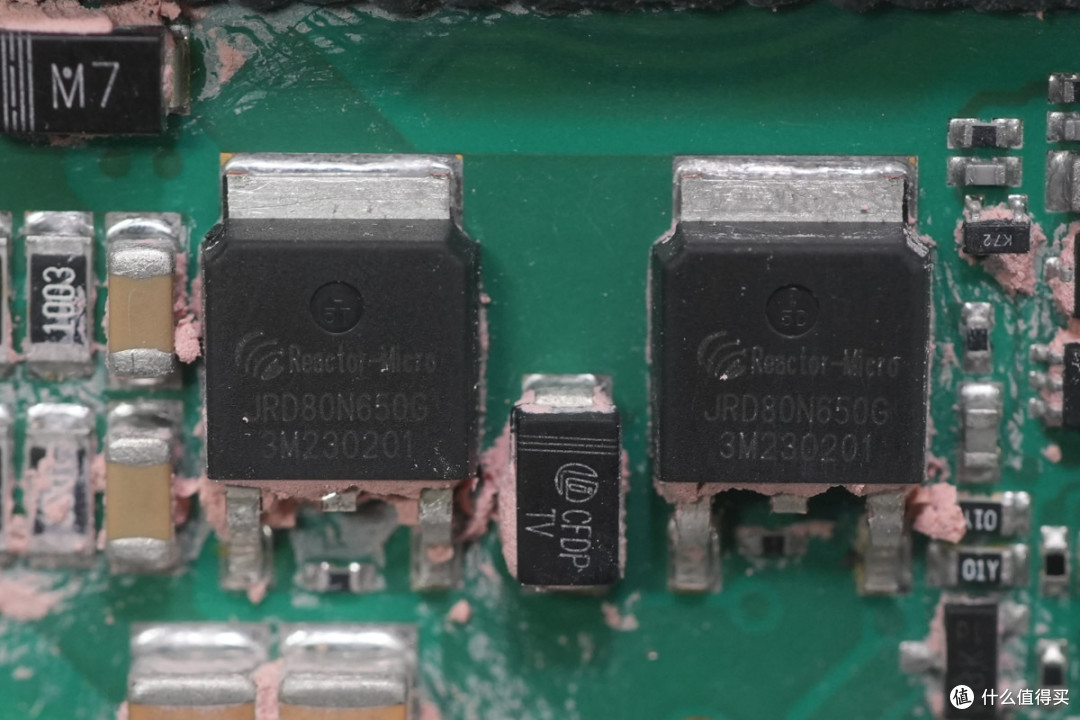

主开关管来自亚成微电子，型号JRD80N650G，超结NMOS管，规格为650V/80A，采用TO-252封装。

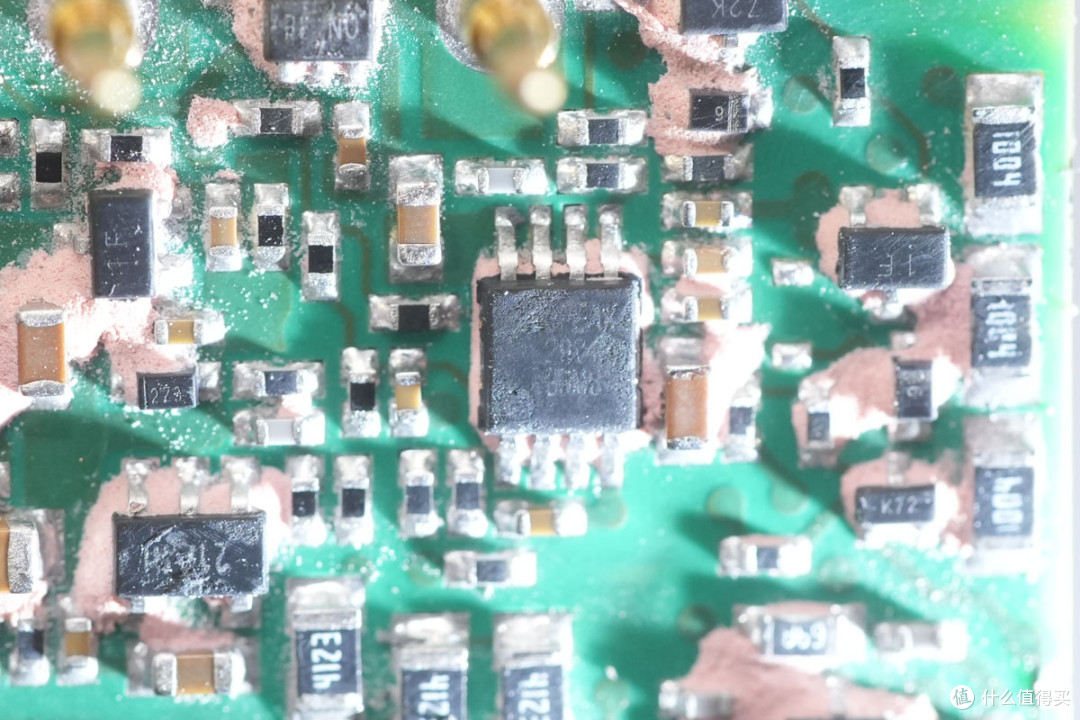

钳位MOS管来自维安，型号WMQ175N10LG2，NMOS管，耐压100V，导通电阻18mΩ，采用PDFN3030-8L封装。

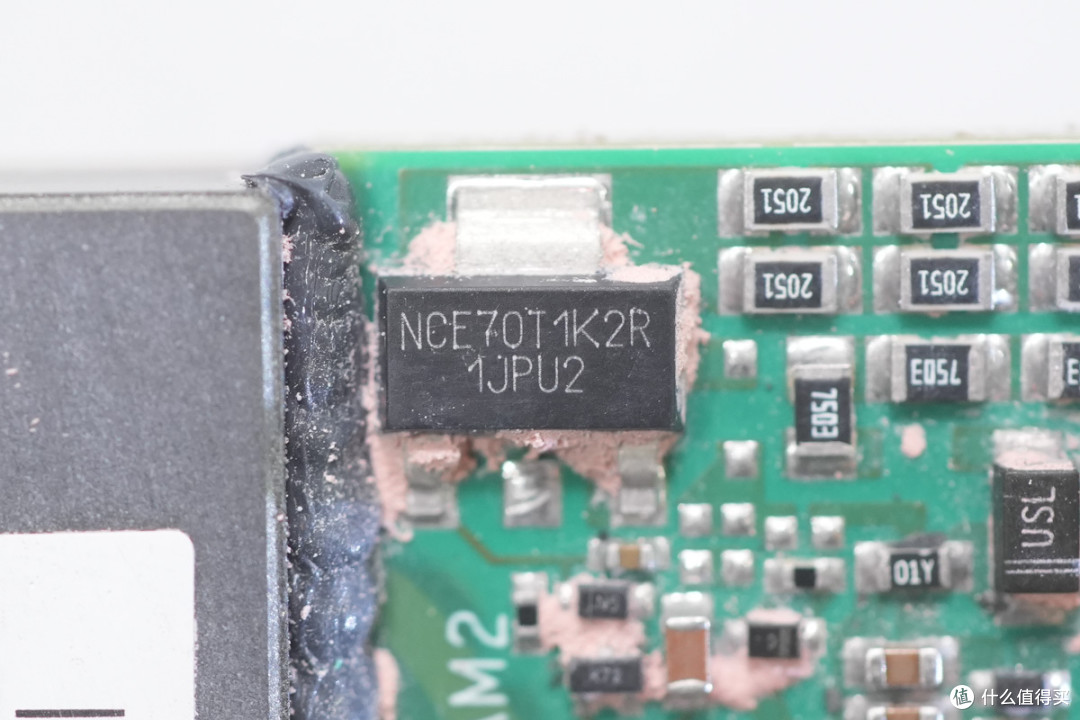

高压辅助电源MOS来自新洁能，型号NCE70T1K2R，超结NMOS管，耐压700V，导通电阻1100mΩ，采用SOT-223-2L封装。

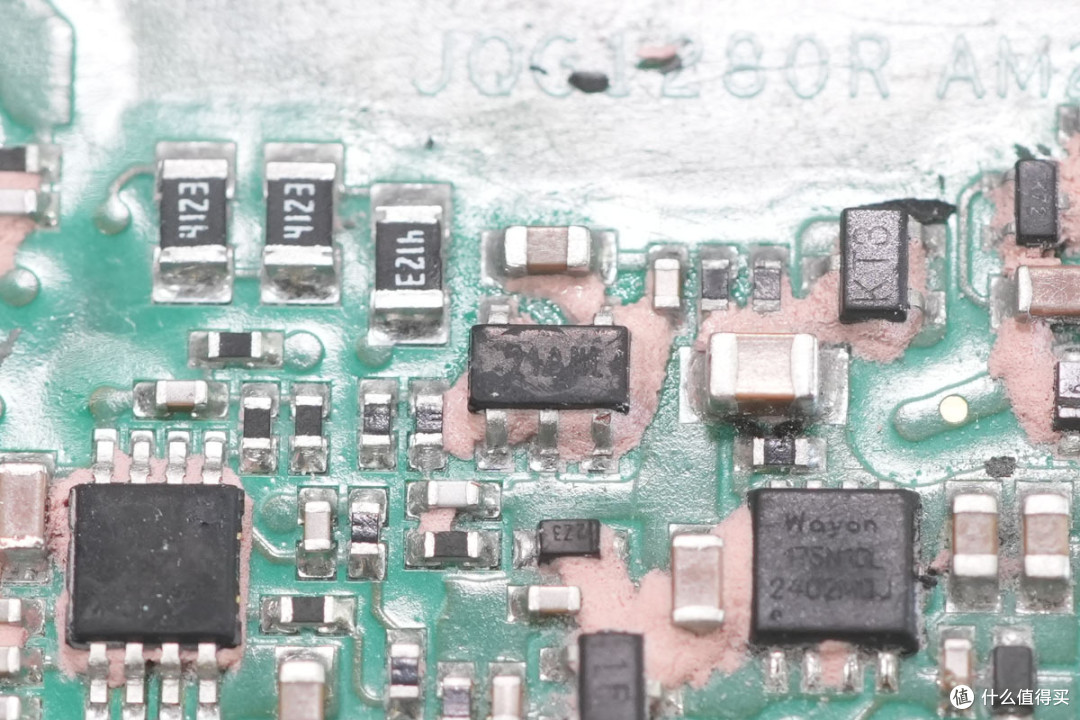

运放来自思瑞浦，丝印2904A，型号LM2904A-VR，具有低失调、低功耗和稳定的频率响应特性，支持3~36V单电源供电，采用MSOP-8封装。

另一颗运放也是来自思瑞浦，丝印21A，实际型号LM321A-TR，这是工业级单通道运算放大器，供电范围2.7~36V，低输入失调电压，低静态电流，宽温域稳定工作，采用SOT23-5封装。

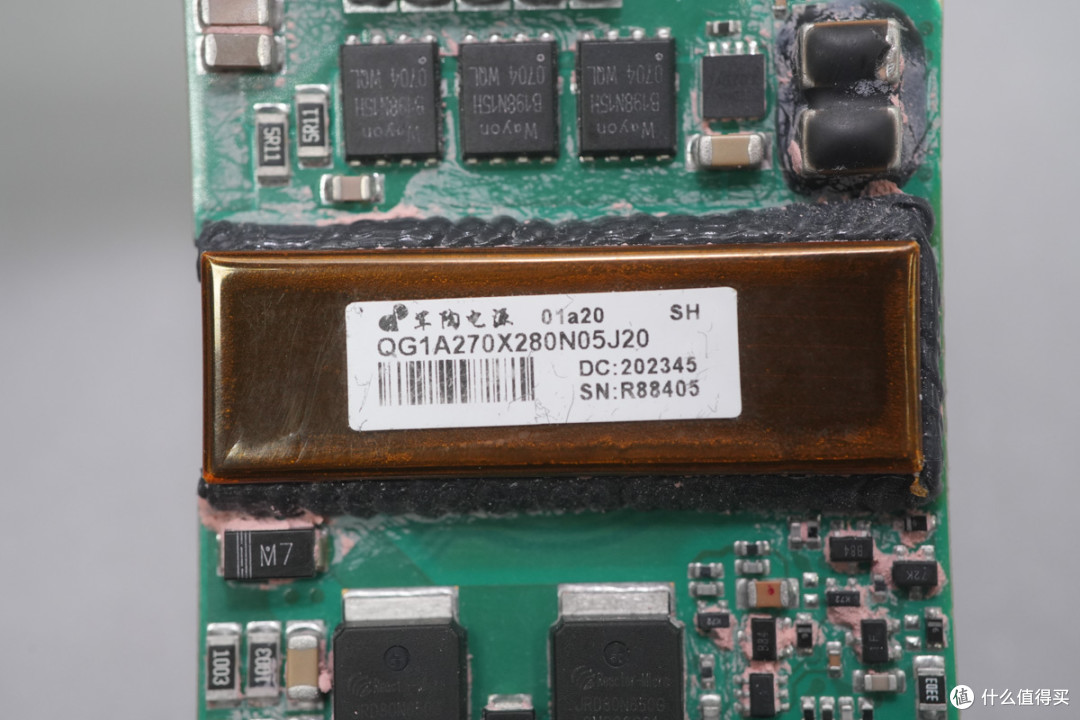

变压器特写，周边打胶保护。

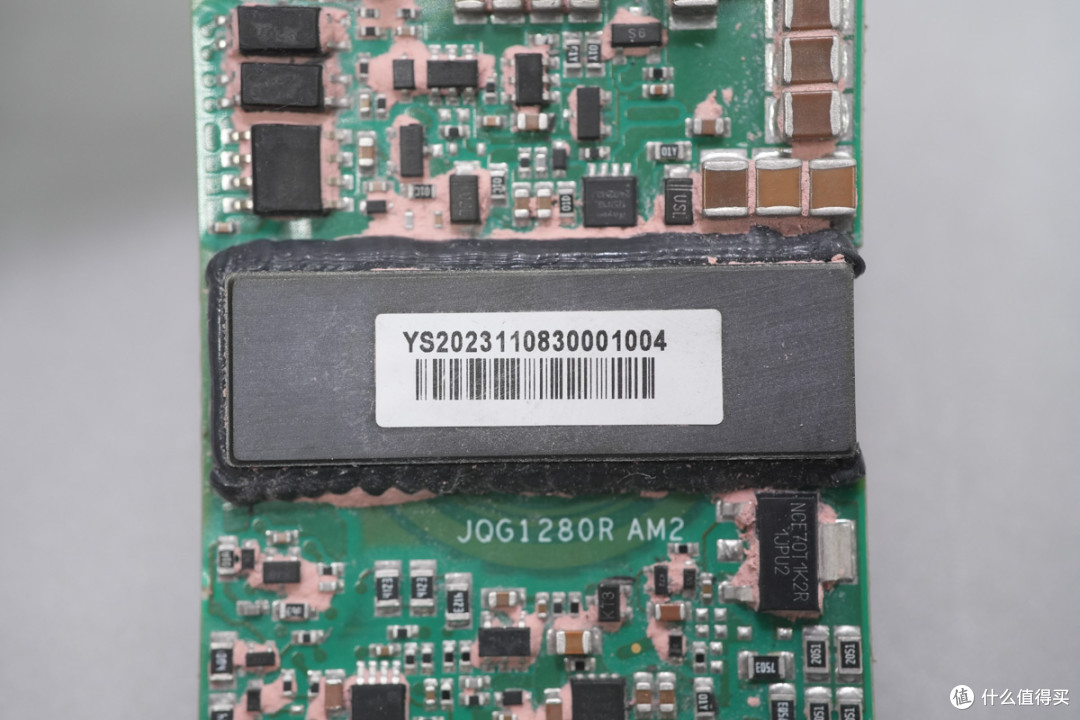

另一面包裹耐高温绝缘胶带。

隔离芯片特写，信息不详。

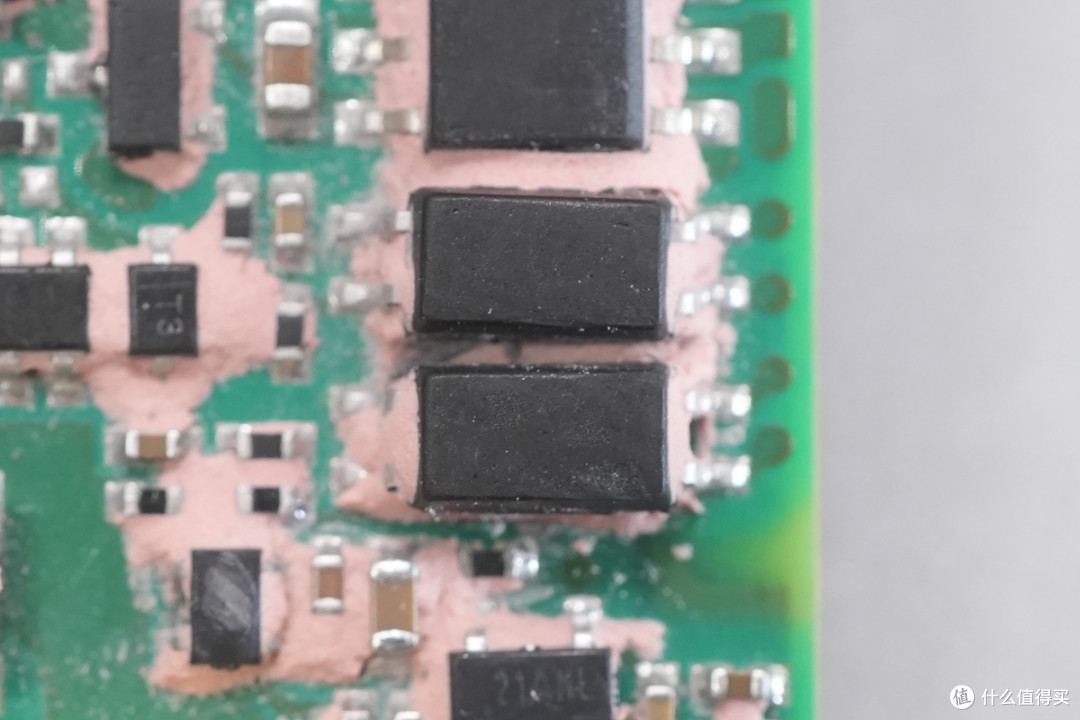

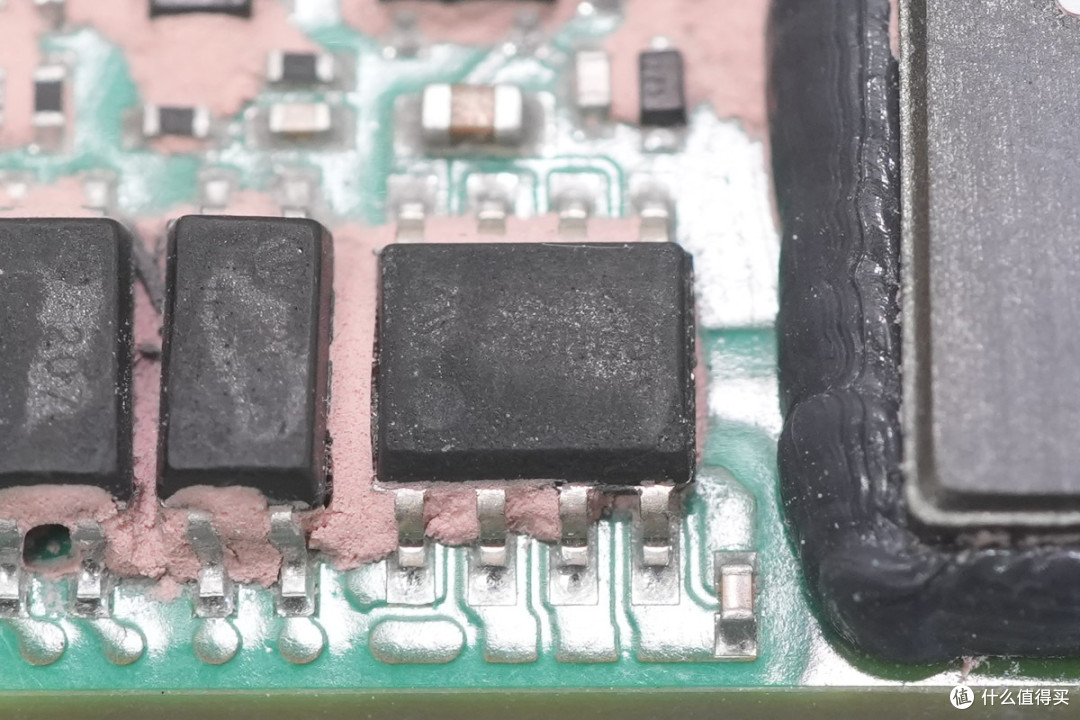

旁边是两颗光耦。

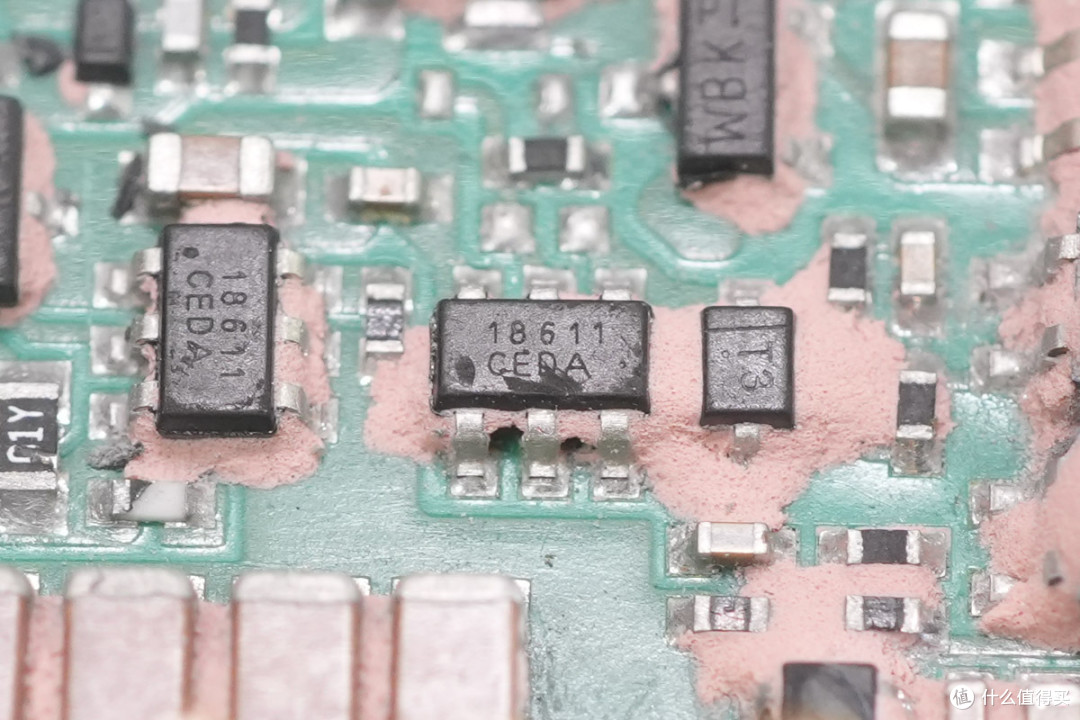

另外两颗茂睿芯MD18611GSA驱动器特写。

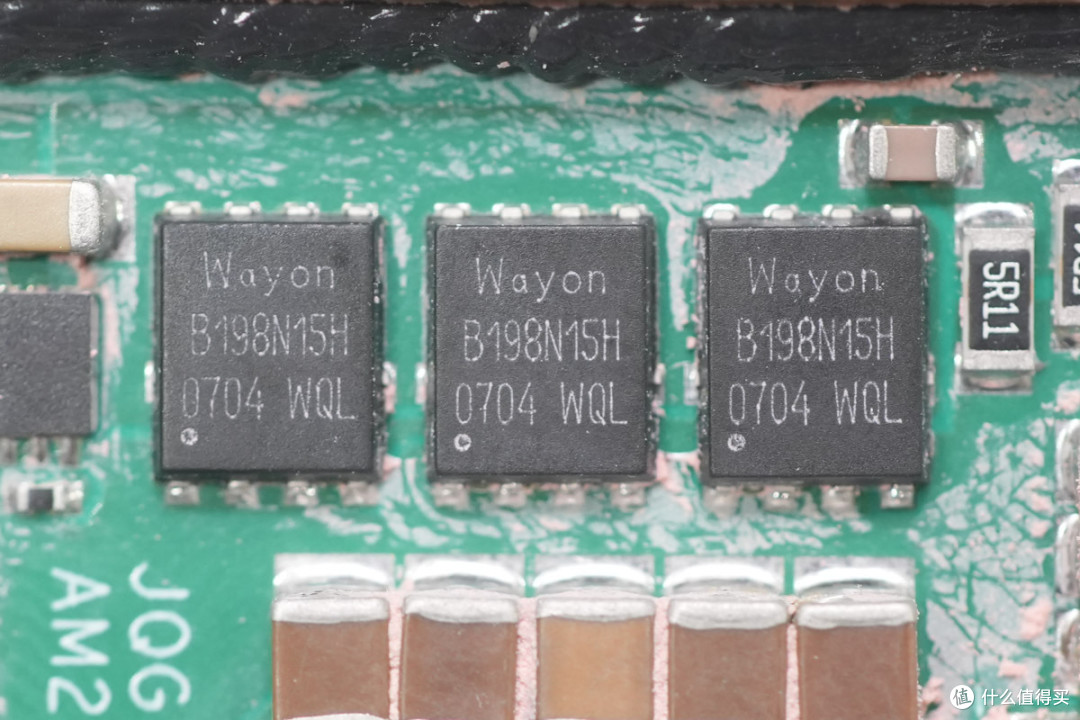

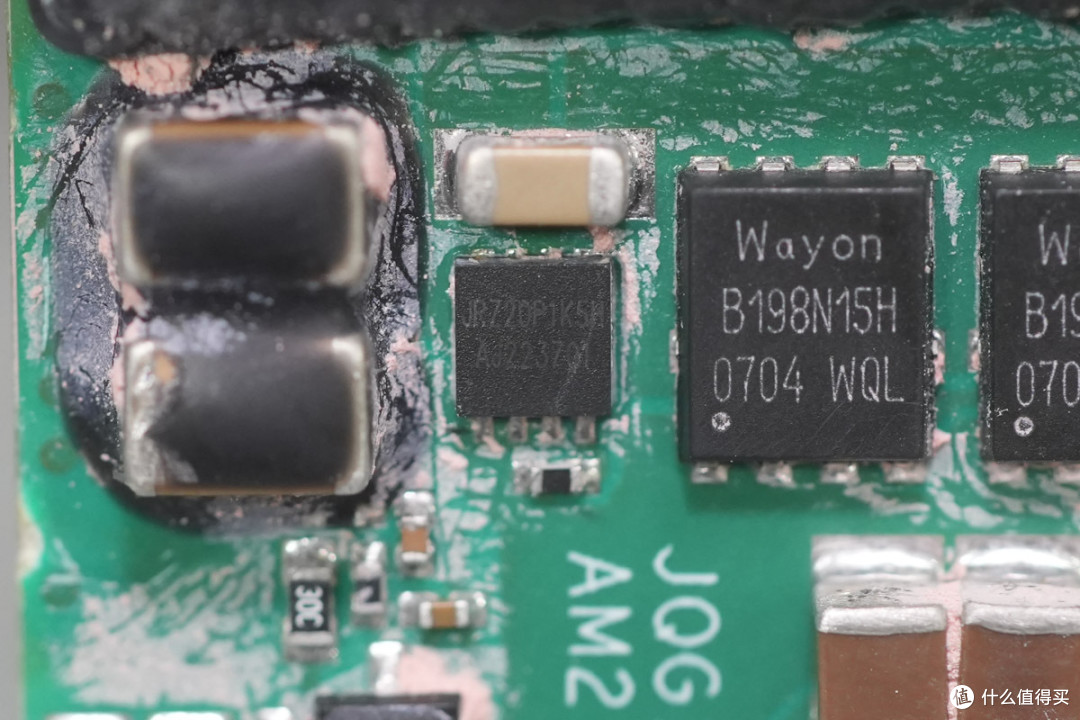

同步整流管来自维安，型号WMB198N15HG2，NMOS管，耐压150V，导通电阻19.8mΩ，采用PDFN5060-8L封装。

丝印JR720P1K5H MOS管特写。

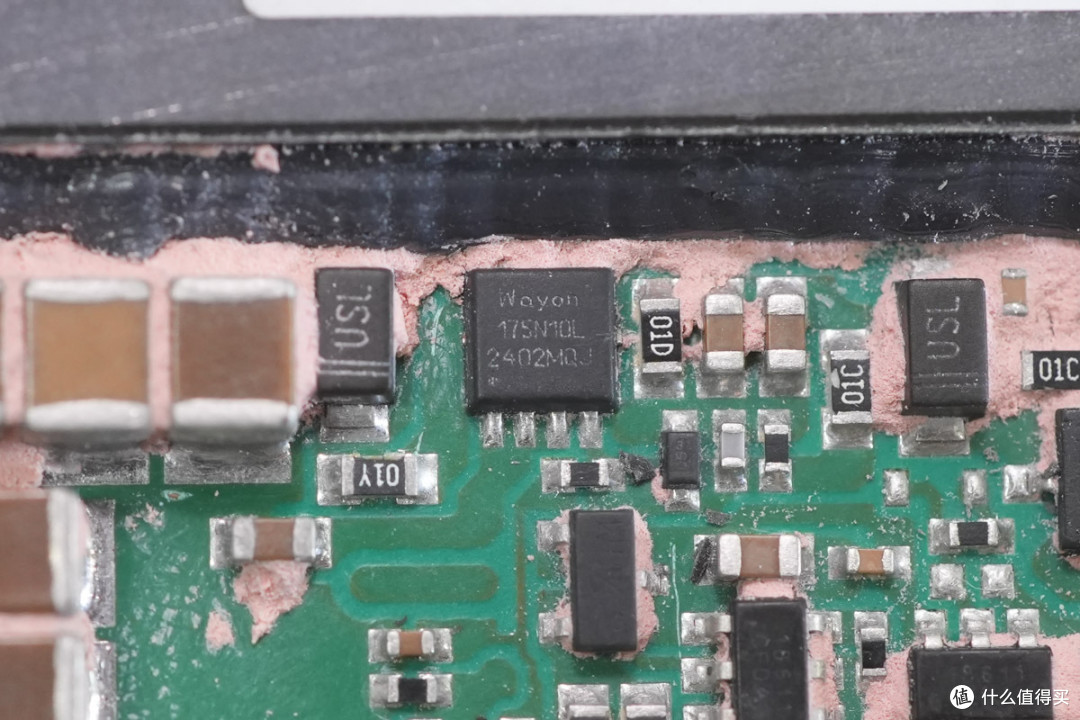

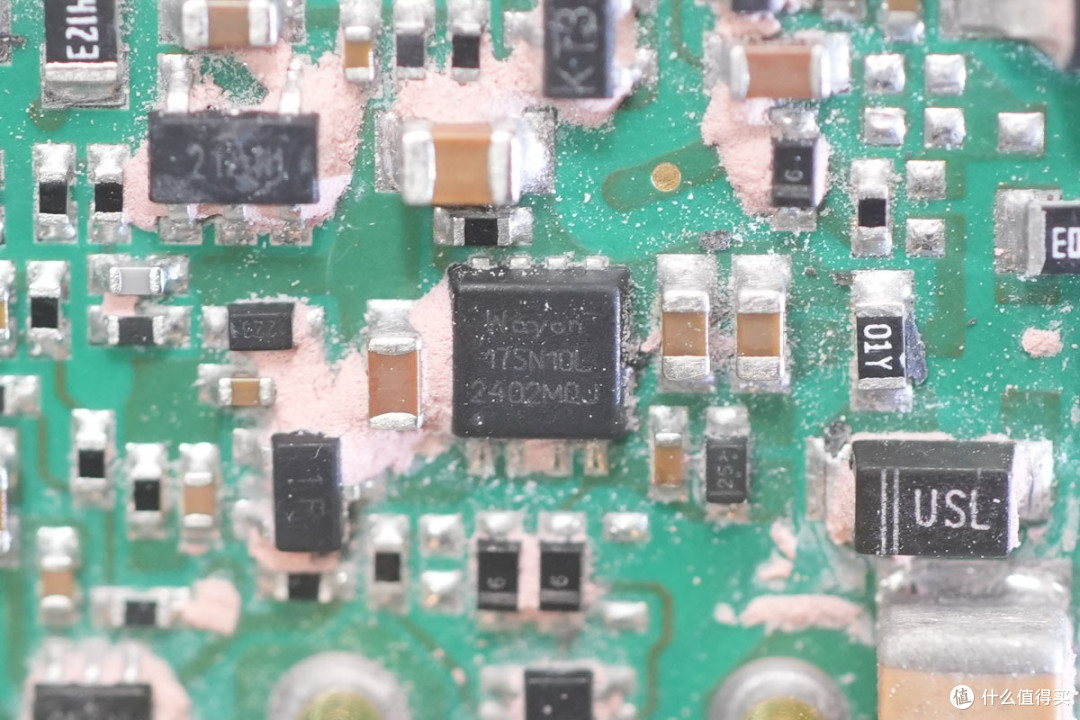

另一颗维安WMQ175N10LG2特写。

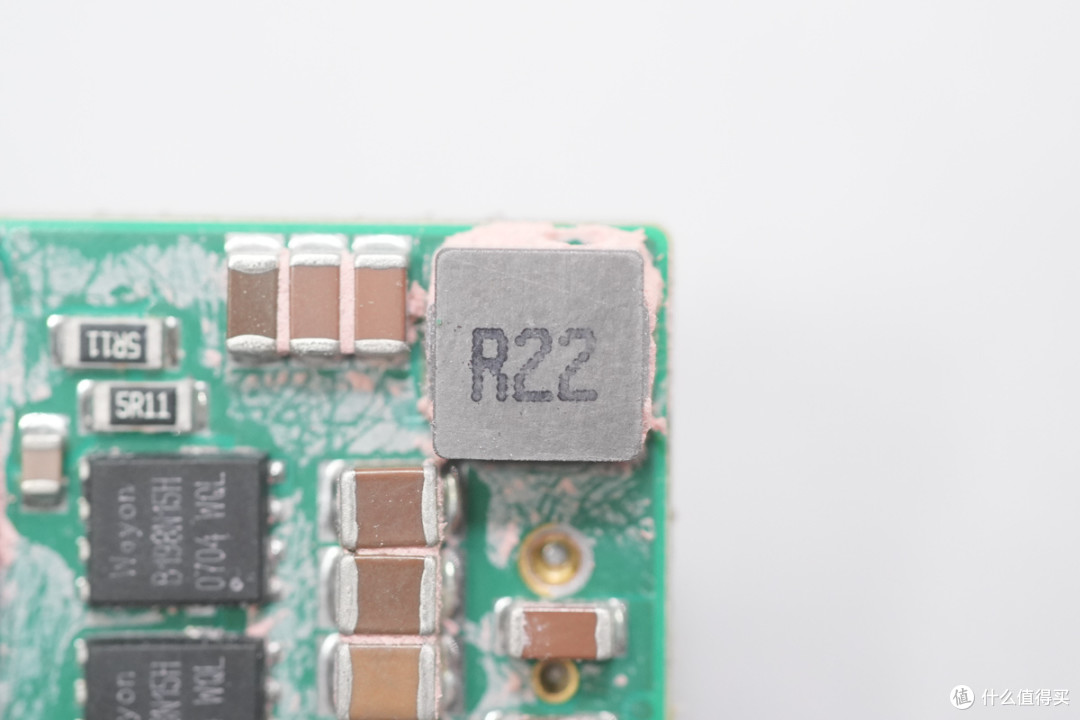

0.22μH滤波电感特写。

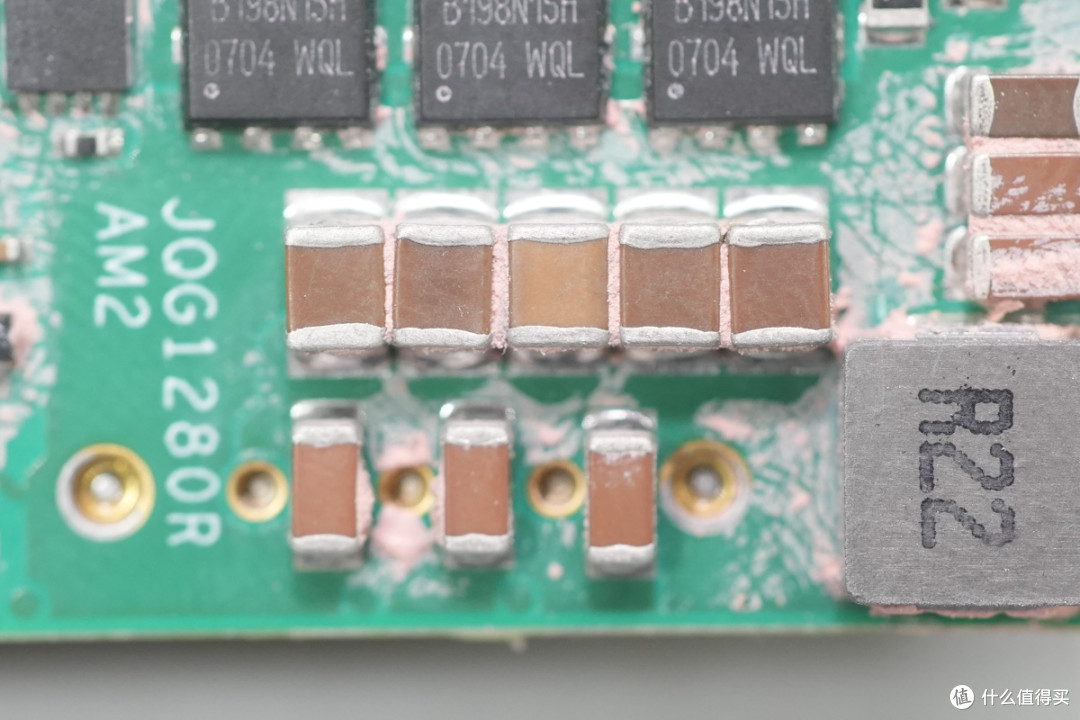

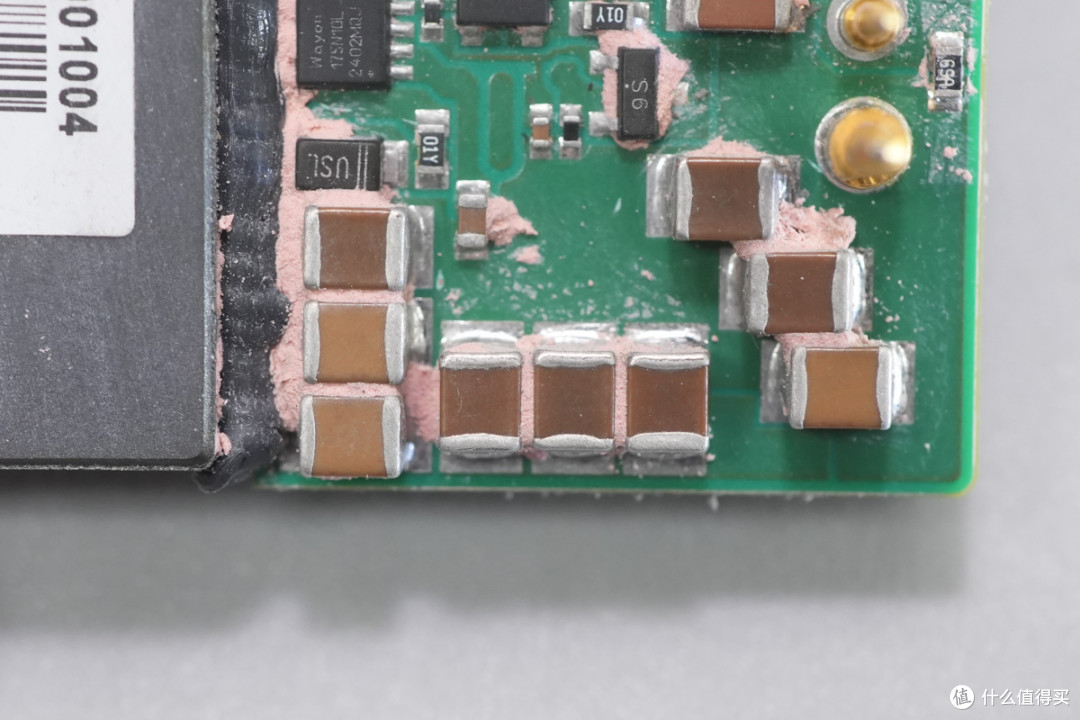

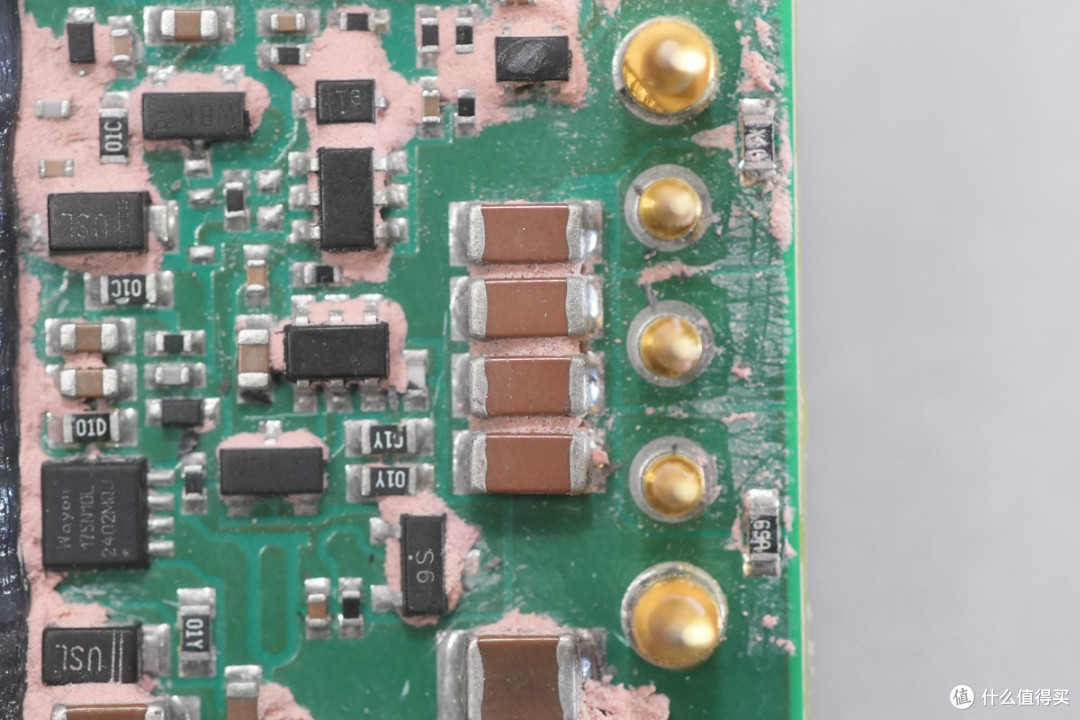

MLCC滤波电容特写。

另一面MLCC滤波电容特写。

另一组滤波电容特写。

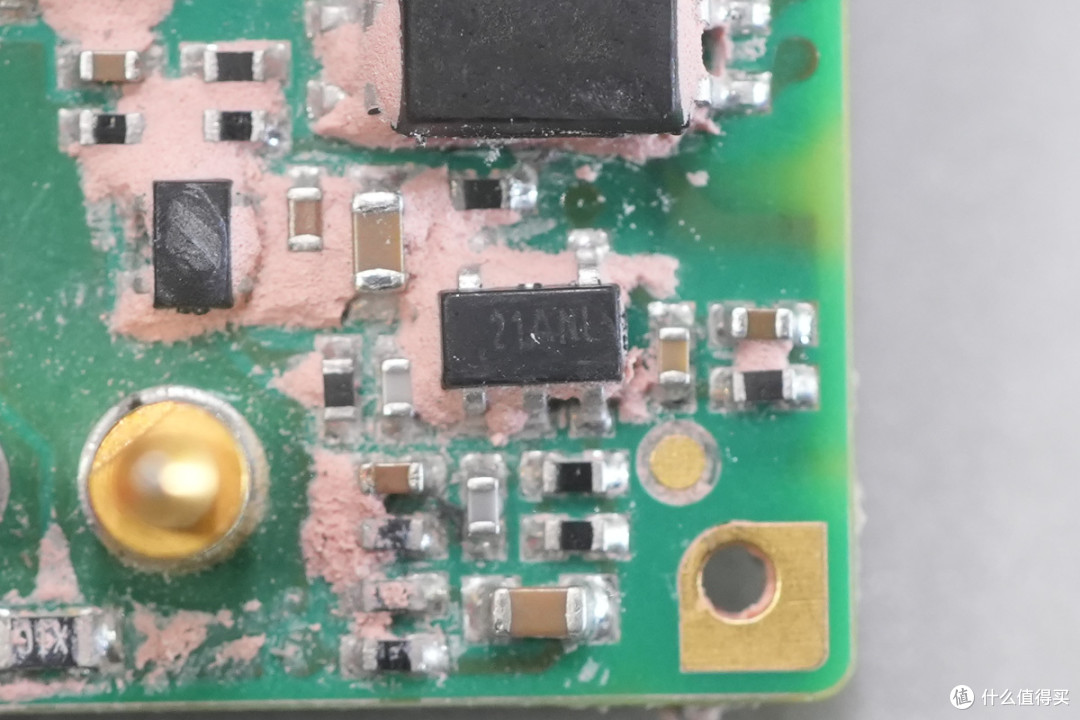

另一颗思瑞浦LM321A-TR运放特写。

服务器电源网总结

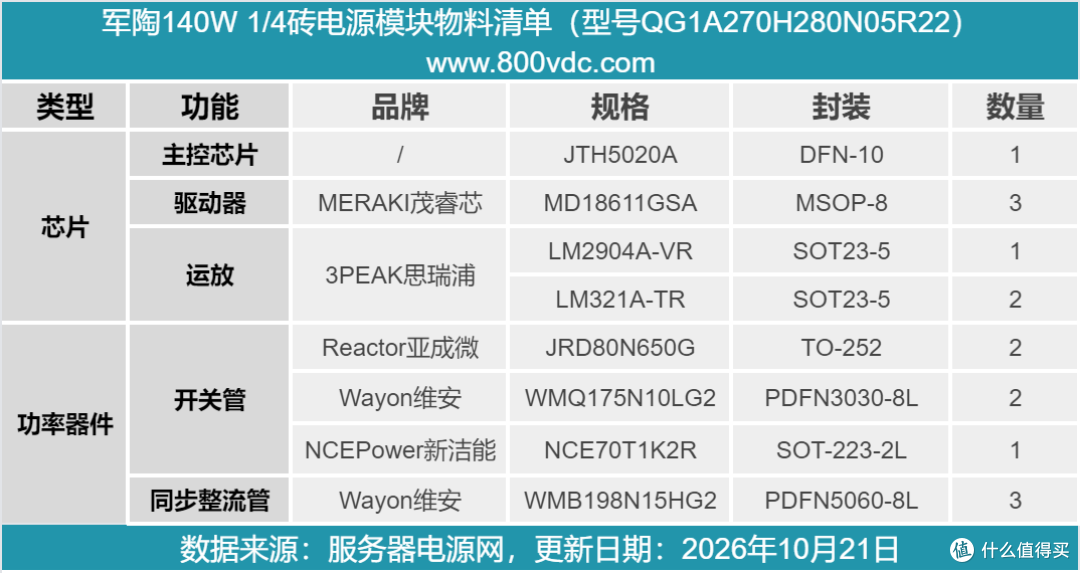

最后附上军陶140W 1/4砖电源模块的核心器件清单，方便大家查阅。

军陶140W 1/4砖隔离DC‑DC电源模块核心定位服务于特种高压直流架构服务器系统，适合作为系统中间母线变换器：270V高压直流母线输入，转换输出28V，后端再接非隔离降压模块，生成12V电压供给服务器主板、处理器；也可直接为机箱风扇、外设、辅助电路板供电。

产品采用标准1/4砖封装，镀金插针保障电气连接可靠性；整机灌封工艺兼顾散热能力，同时实现防尘防潮、抗振动，能够适配特种服务器平台复杂的工作环境。

模块PCB布局规整，器件大量采用国产方案：主控芯片搭配茂睿芯栅极驱动器，功率MOS管选用亚成微、维安、新洁能产品，信号调理运放使用思瑞浦系列；变压器做绝缘胶带包裹+打胶加固，依靠多组 MLCC 阵列完成输入输出滤波。
