AMD安装雷电3扩展卡简单教程

创作立场声明：我的主业是陶瓷，电子产品仅为个人爱好，不牵扯任何利益相关。

说在前面，这个不是原创，只是相关文章较少，帮助大家免去爬文的麻烦。由于过程比较顺利，我没有深入研究更多，只能说理论上文中提到的没错，如果有专业的朋友可以帮忙纠正。由于安装的时候我没有打算写这篇内容，没有拍照，懒的拆开机箱，所有一部分使用了网络图片，我会注明出处，如不能使用请告知，我会删除。

参考资料链接1

参考资料链接2

intel主板没有thb-c接口的理论来说也适用。

我测试成功的平台：1950x，x399ze。

首先硬件方面，

要有空闲的直连cpu的pcie插槽，由于主板型号太多，这方面大家就自己去查或者看说明书了。

主板上有空闲usb2.0 9针接口，由于新主板很多都只有一个了，如果没有可以买扩展槽扩展线什么的扩展。

usb2.0 9针接口

电源上还有空余的2个pcie供电口，2条pcie 6pin供电线，这个一般电源都有。

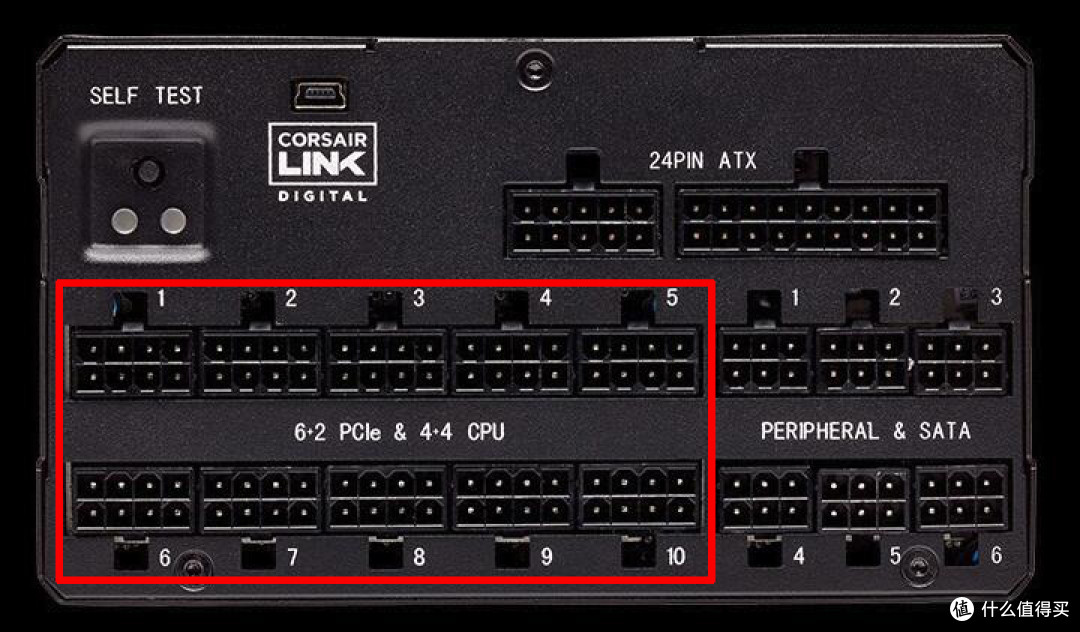

电源供电口

6+2供电线

扩展卡必须买技嘉的gc-titan ridge，目前貌似只有这一款能在没有thb-c接口下驱动雷电3，注意不要买成老款的。

技嘉gc-titan ridge

系统必须win10。

符合以上，离成功就很接近了。

重点：过老的主板不建议尝试，翻车概率较大，还有这卡拆了不支持退货，由于大部分实例都是个人试出来的，所以买之前请做好不能用的打算，不能保证人人都能成功。

安装部分就不细说了，非常简单，卡上的接口都不一样，线和接口全部接上就行，thb-c线也要接在卡上。

thb-c线

全部接口接上

重点：由于没有连接thb-c接口，会造成电脑死机蓝屏等各种问题，普遍是认为雷电的休眠造成的。所以需要短接thb-c线上的3和5插口，这步请务必执行。找个适合粗细的线材插入3和5插口确保有接触就行，最好用绝缘胶布固定住。

我装好的没拍照，图片来自于顶部链接

重点：完成以上步骤，重启电脑，然后安装驱动，请务必安装扩展卡随附的光盘里的驱动，如果有其他雷电驱动请删除，如果没有光驱，可以在这个扩展卡的主页下载。安装完驱动再次重启，打开软件，如果看到端口1端口2一般已经成功了。

驱动地址

没有挂载外部设备只会单纯显示端口1和端口2，挂载后会显示设备名称

重点：目前这个方案是我所知最好的方案，但依然很多问题，问题如下。

1：热插拔必须接上你要热插拔的设备，然后进行一次热重启才能启用，并且接口不能更换，比如你插的接口1进行重启，那就只有接口1能热插拔。关机后必须重复以上步骤。

2：大部分usb2.0和3.0的设备无法使用雷电接口，但外置光驱能用，总之兼容性极差。（这个可能是我个人问题，文章里有很多人可以用，应该是我主板的锅）

3：如果主板有多个直连的pcie插槽，建议都试试，有些插槽虽然可用，但不一定稳定，这个玄学成分太多，我自己的x4虽然可用，但死机概率比较大，换了x16之后就好了，所以建议多试试。

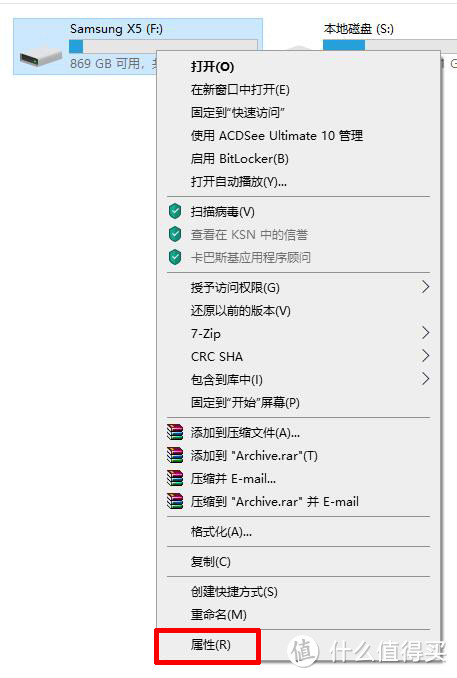

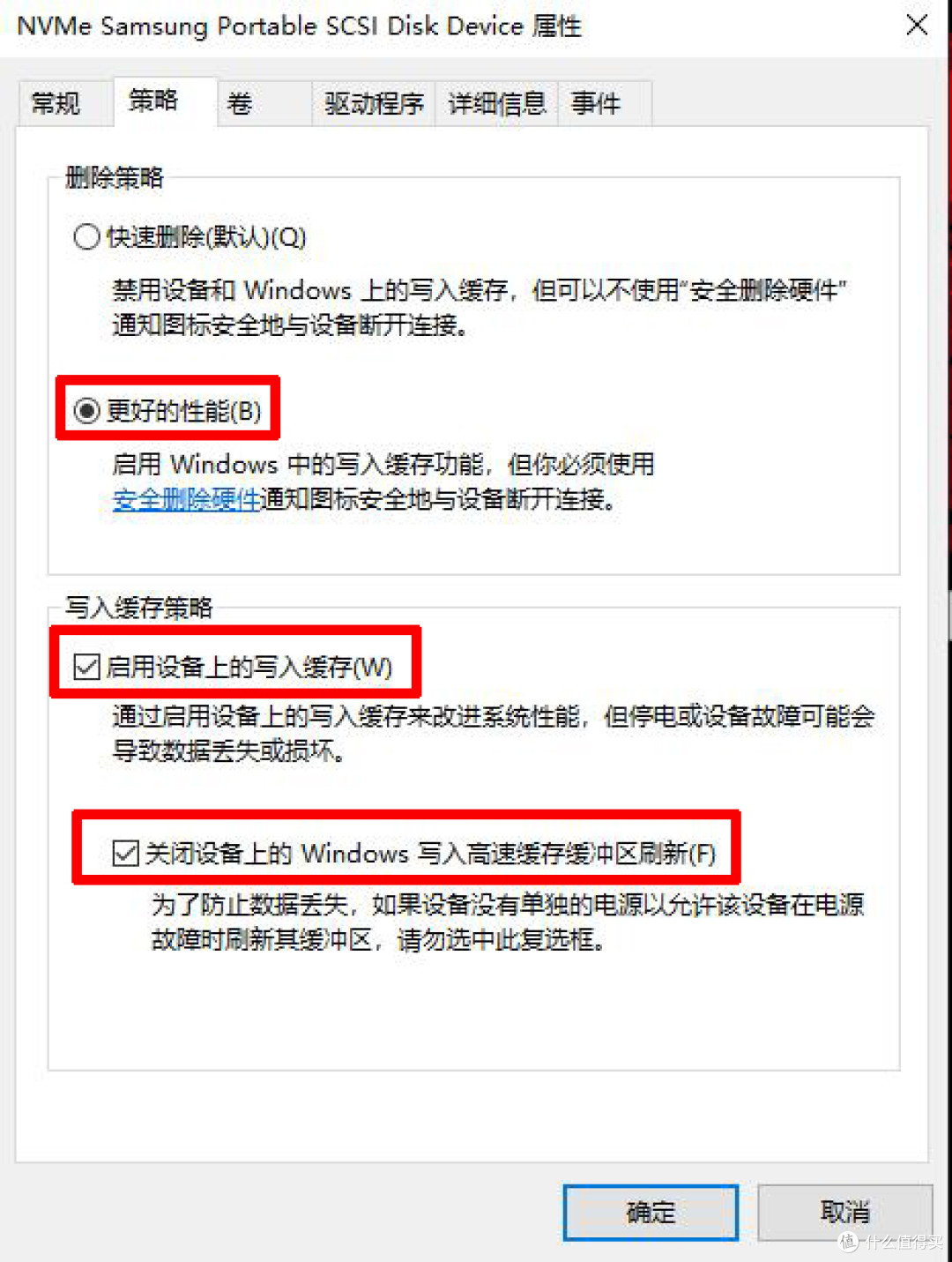

补充：可能有的人不会设置高速固态，这里顺便说一下，如果不进行以下设置多快的移动硬盘也会被限速。

1

2

3

4

测试一下速度看是否启用了雷电。

具体速度看硬盘来判断

这样AMD平台就用上雷电3了，过程很简单，虽然使用还不是非常方便，但起码有了，在mac或者雷电本之间更方便了，也支持显卡坞和雷电接口的显示器，具体我就不弄了，很麻烦，哈哈。

支持GPU

就是这卡没背板比较难看。

上机图1

上机图2

大概就这样了，不知道有没有漏了什么步骤，装完就忘，老年人的伤不起。有疑问留言吧，我看到会回复的。
