惠普HP T620 Plus 改NAS

2020-07-14 07:30:00 25点赞 41收藏 38评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。

前言

前几天在咸鱼偶然看见了这个小机器,正好把原来服役了两年不堪重负的升腾DA690换下来。

这个机器和DA690一样有LPT和COM接口(DA690有四个COM),差不多能满足我的需求。

买的时候230,买完涨到270,又过了3天后降到188惠普HP T620 Plus 改NAS

开始

首先需要解决的是电源问题,我工作台上的低压设备都是12V的,而这个小机器需要19V,出于垃圾佬的精神,我是不可能买40块钱的适配器的,所以这里我直接使用一块12-19V升压板。

但是,这个机器的电源接口是惠普的3针接口,外地内正,中间还有个信号线,你直接焊个19V上去是不会开机的。

PINOUTPINOUT

然后经过我一番搜索,发现了一个奇淫技巧:在正极和信号间加一个330K的电阻

加电阻图示加电阻图示

焊接焊接

然后需要解决的是硬盘的问题

这个小机器由于是瘦客户机所以是没有标准SATA硬盘安装位置的(据说有些型号有2.5寸盘安装位),只有一个M2的安装位,还是走SATA通道的,作为垃圾佬对于纯固态NAS这种高级玩具肯定是没办法接受的,然后我突然想到,既然M2走SATA通道,那就一定能转出一个SATA接口,在tb一顿搜索找到了这个:

NGFF转SATANGFF转SATA

然后把PCI-E挡板上开个孔,把SATA线引出来

SATA口有了然后就是解决硬盘供电的问题

我们知道,3.5寸盘需要一个12V和一个5V,12V给电机,5V给主控,2.5寸只需要一个5V,12V工作台电源就有,5V在USB上就有,但是这种方法太不优雅了 ,所以这里随便找一个12V转5V的模块。

为了走线整洁,我画了张板子

惠普HP T620 Plus 改NAS

效果图效果图

然后扔给深圳某公司打板,在经过虚假的24小时加急然后顺丰走了3天后,我收到了板子惠普HP T620 Plus 改NAS

样板样板

焊好以后接上线是这样:

惠普HP T620 Plus 改NAS

本来想画个MOLEX接口的,但是tb上没有卖的,所以换成HB9500端子了惠普HP T620 Plus 改NAS 每个点是做什么的都写在丝印上了

整体接好以后就是头图的样子

接好接好

给硬盘做个架子,这样放不够优雅

2D2D

拿去激光切割,4mm亚克力,大概的效果:

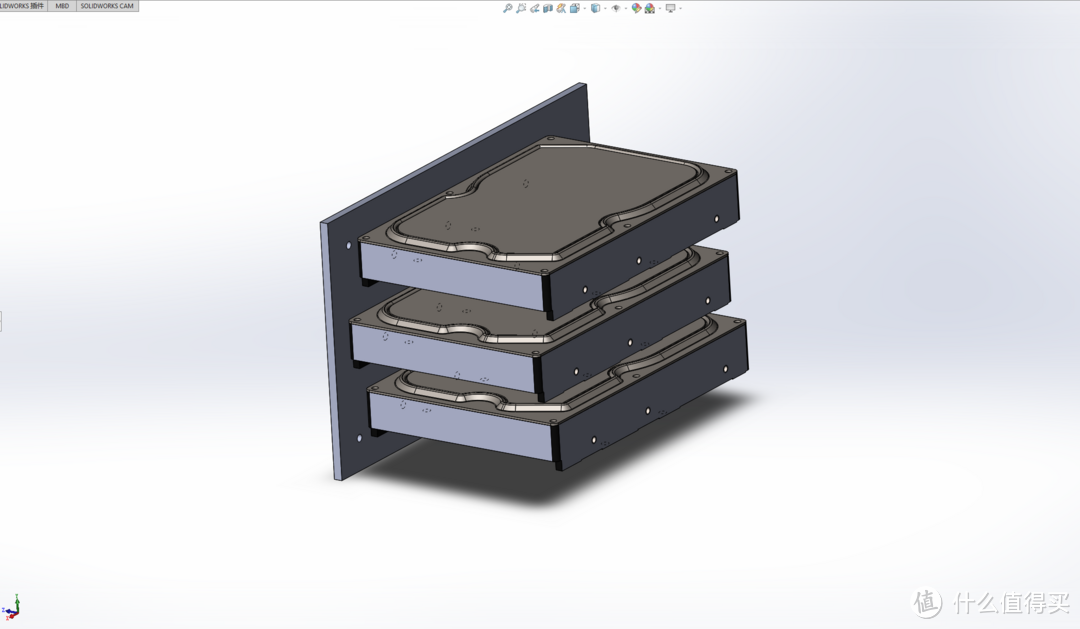

3D3D

在本地找了家做室外广告的,问了下价格,切两片40元惠普HP T620 Plus 改NAS

我突然觉得就这么放着也挺优雅的,40元都够我买块500G的硬盘了。惠普HP T620 Plus 改NAS

收尾

系统选Ubuntu,装cockpit

cockpitcockpit

配置好CUPS和Zoneminder,完事收工惠普HP T620 Plus 改NAS

CUPSCUPS

如果有人也想整套一样的在评论区留个言,我以后整理一下资料发评论区惠普HP T620 Plus 改NAS
