看我如何DIY一台4K显示器(怎么搞怎么想)

2020-03-22 19:53:53 82点赞 463收藏 72评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外50金币奖励。


不想看艰辛历程的可以直接划屏幕到第三个下划线去。


开头:

    首先,想DIY显示器源于一系列的链式反应,本人有一台PS4 Pro。矛盾随着新冠肺炎疫情开始展现。

    矛盾起源:一场疫情把大家都封锁在家里不能出门,一屋子的人在几十平米的房间生活,必然的娱乐设施就是一台电视,这段时间几乎是无休,可以说达到了最大的利用率看我如何DIY一台4K显示器(怎么搞怎么想) ,要知道平常几乎不怎么看电视的。对于年轻人哪能只从电视取乐?必然是玩玩玩嘛,因此自己把吃灰地游戏机PS4 Pro找出来,然后掏钱买游戏,准备开始各种嗨看我如何DIY一台4K显示器(怎么搞怎么想) ,结果家里的电视档期太满,等不到空余时间,这年头在家里也能碰到排队难的问题,真是伤看我如何DIY一台4K显示器(怎么搞怎么想) 。随着游戏剧情发展,需要占用电视时间越来越长,所以。。。矛盾日显,因此不停地怪自己在疫情前为什么不把显示器一并带回来,没办法,只能琢磨其它的代替方法了。


开买:

但是人总是清醒的,看看自己的口袋里瑟瑟发抖的钱包,仔细研究自己有么有必要重新添置一台显示器。

    其次说一下自己台式电脑显示器的配置,本人于2015年买的台式机,首先用的显示器是朋友赠送的DELL 1905FP显示器,方方正正的显示面板真的很带感,1280*1024的分辨率看起来也凑合,但是用久的显示器有些发黄,还是担心哪天崩了用不了电脑办公(娱乐),因此准备换一台显示器,由于自己当年经验不足选择了DELL P2214H这款显示器,居然没有注意到这款显示器没有HDMI 接口!真是不可思议!所以要想继续使用PS4 Pro必须购买一台新的(串流也许是好东西)。

    因此开始在各大网站上淘选自己想要的显示器,发现商品琳琅满目无法和挑选到自己想要的显示器,因此回头看看自己的需求。首先要就低不就高,自己的台式机显卡是GTX 960,这货同PS4 Pro都可以输出4K,而且还要满足几个条件才能输出优质的画面:

①显示器最好支持HDR;

②显示器最好支持HDCP;

③显示器最好具有HDMI 2.0接口。

要知道在《荒野大镖客2》中很多任务在晚上或者明暗模糊的时候这个HDR功能还是很有用的。而且一般HDMI 1.4以上的接口具有HDCP功能。还有帧率和面板材质这些选择要看个人需求了。网上还有很多帖子,值友可以去翻翻,我仅仅根据自己的需求来写的,以后有机会再专门开贴谈一谈这个。

最后结合自己的需求,将上面的条件作为动态选择,要选这台显示器需要的功能如下:

①考虑到要和台式机公用,因此要有分屏功能,台式机双屏用的多爽只有自己知道看我如何DIY一台4K显示器(怎么搞怎么想) ;

②最好带有音箱,电脑桌太小再买个音箱放不下;

③屏幕可以上下旋转,线材太多,移动底座很困难呀。

开选:

    有了这些指南,看看自己钱包,这台PS4 Pro花的2300买的,因此显示器价格比这个高是不能接受的看我如何DIY一台4K显示器(怎么搞怎么想) 。

而在某东看到的显示器几乎超过了两千五,这个价格不是很划算。然鹅,这时候张大妈推荐了一款显示器不错:

连接

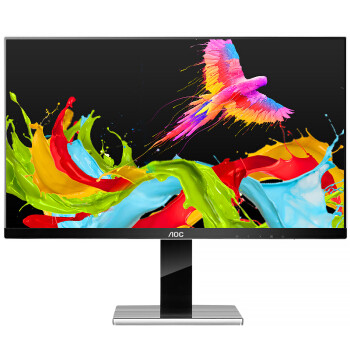

好价AOC 卢瓦尔系列 LV273HQPX 27英寸 IPS显示器(2K、100%sRGB)1579元值友爆料原文:用下方20优惠券,到手1579卢瓦尔系列是AOC产品线中偏向专业向的显示器,这款LV273HQPX使用27英寸的AH-IPS面板,分辨率2560x1440,即通俗的2K级别。面板响应速度5ms,亮度350nits,带有VGA、HDMI、DP各一个,且内置音箱。显示器2mm超窄边框设计,值友3850485587| 2 评论0 收藏5去购买

看我如何DIY一台4K显示器(怎么搞怎么想)

这货不是4K的仅仅是2K的,但是完美的契合了我的需要,真是赞叹张大妈懂我看我如何DIY一台4K显示器(怎么搞怎么想) 。这台显示器评论还不错,并且和我旧显示器一样有几个USB接口,一些小的插件有地方安装了,不用再占用主板的接口了。心满意足准备下单和店家沟通时,因为疫情可能得等15天才能到货,总觉着疫情将会结束,不如做一个省钱的等等党看我如何DIY一台4K显示器(怎么搞怎么想)


开想:

    当我用自己这台thinkpadX230笔记本编辑的时候,联想到心爱的东西迟迟买不到,便是一碗黯然销魂饭都不能解心忧呀!看我如何DIY一台4K显示器(怎么搞怎么想)

    自己thinkpad也是改装前路无限啊,可以改装硬盘、音箱、显示器,尤其是这一块TN屏,现在简直是看电影的克星,看夜间画面简直发白的让你抓狂啊看我如何DIY一台4K显示器(怎么搞怎么想) 。不如升级一下这个显示器?既然笔记本显示器可以更换,为什么不能直接DIY一台自己想要的面板?一想总是可以的吧,说不准可以看到适合PS4 Pro的屏幕呢?

    笃定想法后,就是准备工作了,那么怎么才能找到自己想要的显示器呢,一般情况下,笔记本或者小尺寸显示器核心组成有:显示面板、驱动板、按键控制板,剩下的功能比如音箱可以选配。其中显示面板和驱动板直接决定了你的这一套配置是否能正常工作。我是这样选择的:

挑选显示面板

1.显示面板的选择方式,首先要选择面板,因为这是直接与你交互消息的。通常面板型号可以通过如下方式来选择

①通过屏库网通过自己的需求,通过选择自己满意的面板参数来筛选到;

看我如何DIY一台4K显示器(怎么搞怎么想)

②通过电脑上类似于AIDA64软件的硬件配置来选择,比如我要更换thinkpadX230显示器就要选择这个型号:LTN125AT01401;

看我如何DIY一台4K显示器(怎么搞怎么想)

③通过拆机或者拆机图选择,一般显示器被大卸八块后都百分百能得到型号,通过这种方式换的显示器面板就是修就如新,动手能力可以很建议这个选项来维修你的显示器;

④通过淘宝或者百度等其它方法,这种傻瓜一站式挺合适动手能力一般的值友看我如何DIY一台4K显示器(怎么搞怎么想) ;

以上四种方法目的只有一个,就是获得目标显示器面板的型号,型号选好后再自行购买。一般情况下,选好显示面板可以去购买驱动板了,某宝一大把看我如何DIY一台4K显示器(怎么搞怎么想)

2.显示面板的选型。人一般都是惰性的,一件事总是想要选择多多,我选择的是第一种,我是这么使用屏库网来选型的。

①选择分辨率,我选择的是4K,注意不同的标准4K定义也不一样,PS4 Pro支持的是UHD(虽然4k掉帧。。。),因此分辨率为3840*2160;

②选择显示器面板信号接口,一般有LVDS和eDP接口两种,对于小尺寸并且较老的型号可以选择LVDS,现在一般的消费级显示器建议选用eDP接口,这个确定好后直接决定了驱动板的接口;

③选择显示器面板扫描频率,我不是电竞玩家60Hz够用了,有钱可上144Hz;

④选择显示器面板液晶态,一般我会选择IPS屏,虽然反应速度不及TN,但是可视角度比它好,多屏党最好不要选TN了,否则你在组屏将会为显示器位置纠结半天的看我如何DIY一台4K显示器(怎么搞怎么想) ;

⑤选择显示器面板尺寸,自己想要多大的要看钱吧,我选27寸的;

⑥选择显示器面板表面炫光:这里建议选择雾面的,背后没有鬼看我如何DIY一台4K显示器(怎么搞怎么想) 和其他人,只顾看显示器就行,没有反光;

⑦选择显示器面板面板亮度:家用一般300cd/㎡到350cd/㎡就够了吧。

⑧其它比如灰阶深度、品牌之类的可以自己选了。尤其要注意背光接口,这影响走线要注意线缆长度

据上,我选择如下的显示器面板:

看我如何DIY一台4K显示器(怎么搞怎么想)

    很重要的是要记住参数中的电压供应,此处是10V,有很多驱动板不支持这个电压,一旦用错,有一损俱损的风险。同时,如果处于停产状态的话,有可能匹配不到完美的驱动板

挑选驱动板

    其实在各个售卖驱动板或者显示器面板的店里,都有成套打包供你选择,选择好显示面板买驱动板时应积极和店家沟通,实际上还是能正确的选到合适的驱动板的。我是这么选择驱动板的。

①看驱动板接口,先看和显示器面板的连接eDP口是不是30 pins的,所需要的的HDMI这样接口在不在板子上;

②看驱动板供电,看起供电系统是否能驱动显示器面板;

③看驱动板功能,有些驱动板不能你所要的分辨率,还有是否支持TYPE-C和HDR要根据需求加了。

④附属线材,这个卖家都应该给配了,背光、eDP、按键线不可缺少。驱动板电源一般自己要配备也可在店内购买。


    以上仅仅是根据个人经验写出来的,因为处于疫情期间无法买到零件,所有的实践要等待疫情结束才能进行,到时候我再发一篇怎么把上面的理论转到实践操作上面来。水平有限,有错误请大家加以指正,我定当努力更正学习。
