拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

2020-03-25 14:25:48 2点赞 5收藏 0评论

2011年10月,Anker诞生于美国加州,由前Google中国工程师Steven Yang(阳萌)创办,为全球注册品牌。其产品涵盖移动电源、充电器、蓝牙外设、数据线等智能数码周边,重点市场覆盖北美、日本、欧洲、中国等100多个国家和地区。

作为手机充电配件届的TOP厂商,Anker从真无线耳机市场爆发前夕就做了大量的准备,推出了Soundcore声阔这一品牌专注于音频市场,既有音箱类产品,如我爱音频网拆解过的Soundcore Flare燃!无线蓝牙音箱、Soudcore 无线充电蓝牙音箱;也有TWS真无线耳机,像我爱音频网拆解过的Anker Soundcore Spirit Pro运动防水蓝牙耳机、Anker Soundcore Liberty Air TWS真无线耳机,Anker Liberty Air 2 真无线蓝牙耳机。

此次我爱音频网拆解的是Liberty 2 Pro真无线耳机,它凭借出色的同轴圈铁技术,HearID个性化定制声音,获得了10位格莱美大师的推荐,在海外市场受到较多好评。此外这款产品还搭载高通QCC3020芯片,拥有8+32小时长续航、支持Qi无线充电功能。

下面就通过拆解来看看Anker这款圈铁TWS耳机内部的结构如何。

一、Anker Liberty 2 Pro 开箱

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒正面,是Anker Soundcore声阔的家族风格,有较大面积的耳机渲染图,和较大字体的产品特色功能,此次Liberty 2 Pro的卖点是“In-Ear Studio Performance”,“耳朵里的录音室”,强调其音质出色。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒背面由三部分信息组成,顶部的产品型号为Soundcore声阔,Liberty 2 Pro;使用HearID个性化定制声音功能,需要下载Soundcore的APP,在安静环境下测试听力,就会生成一项个性化的EQ方案。

中间区域是耳机和充电盒的渲染图,有五大产品特色功能:同轴圈铁技术,耳机续航8小时+充电盒额外三次充电共计32小时续航,HearID个性化定制声音,无线充电功能,以及清晰通话。

包装盒底部是产品的配件图和APP的下载方式,其圈铁同轴腔体的设计方案来自楼氏电子。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒侧面是同轴圈铁技术的示意图,宣传其可以呈现出丰富的声音细节。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒为侧面磁吸式设计,打开以后内侧还是同轴圈铁技术的介绍,英文名称“ACAA”—Astria Coaxial Acoustic Architecture。我们会在下文的拆解中结合真实的零件详细介绍。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒内物品,耳机和充电盒、附赠的耳塞、充电线、快速上手指南和说明书等。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

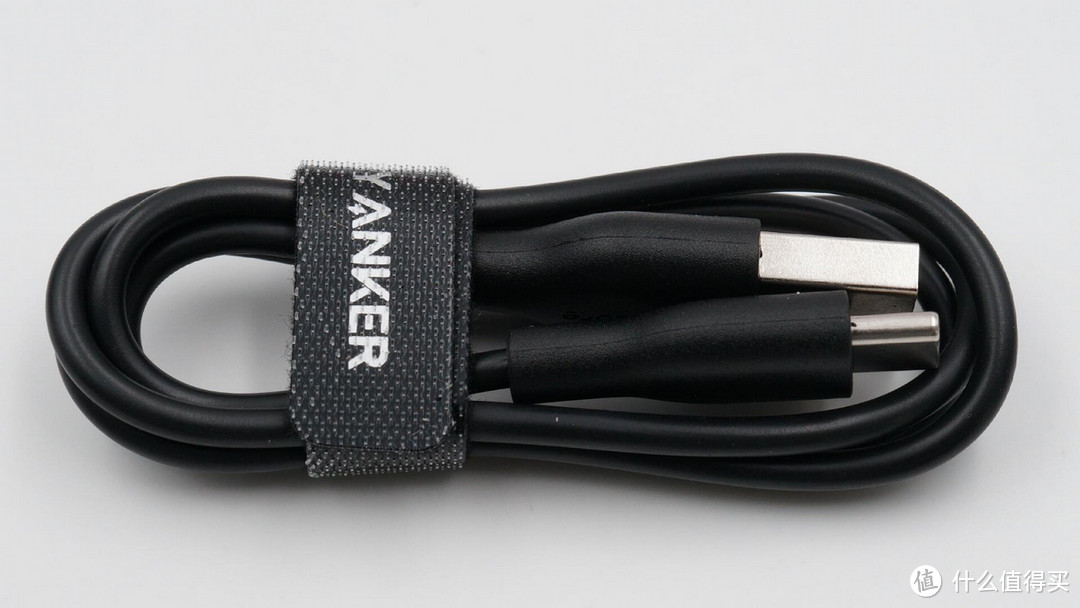

充电线为USB-C接口,有束带便于收纳。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒内附赠了六对不同尺寸的耳塞,两对耳翼,让佩戴更稳固,适合运动场景使用。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

包装盒为鹅卵石造型,磨砂手感,跟手掌的尺寸相当,盒盖上有一个银色的Soundcore声阔的Logo。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电盒的打开方式为滑动式,阻力适中,无聊时可以用来解压,不过打开盒盖就会自动连接已配对手机,为了使用寿命和降低耗电还是少玩吧。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电接口的保护盖和旁边的配对按钮,位于充电盒背部。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

USB-C充电接口特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电盒正面的三个提示灯。连接时会闪烁左右两颗,耳机放回时显示电量情况。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电盒盖内侧有部分产品信息,型号:A3909,容量:500mAh/1.85Wh,输入:5V⎓0.5A,输出:5V⎓0.4A。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电座舱特写,中间是吸附耳机的磁铁,左右各一个充电顶针。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机是横置在充电盒中的,捏着耳翼拿出会比较方便,内部空间非常紧凑。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机与充电盒。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

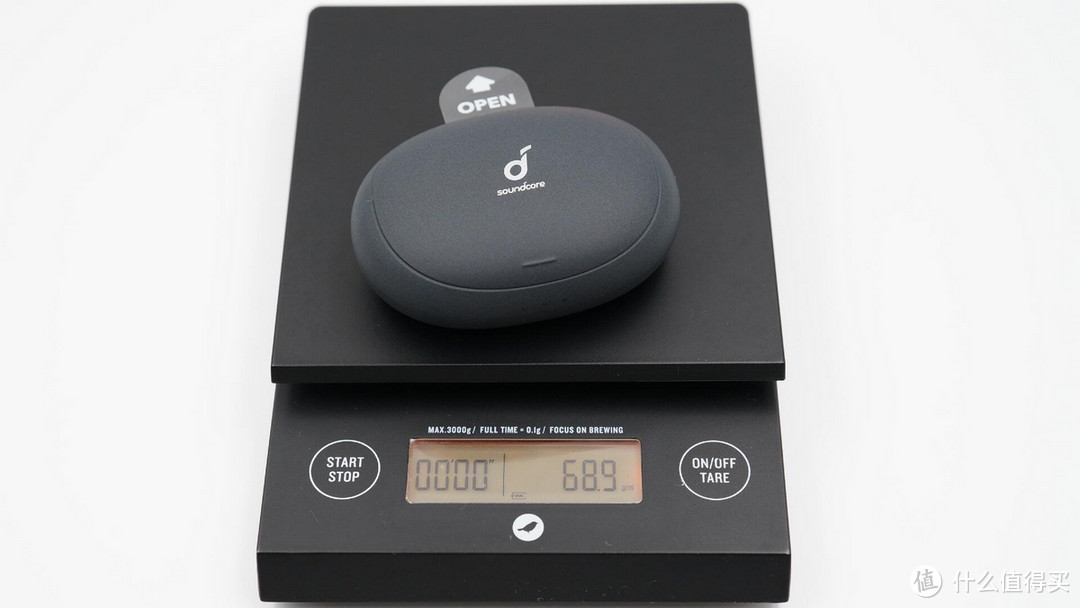

充电盒与耳机的总重量:68.9克。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电盒单重:52.2克。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

左右耳机重量:16.6克。实际佩戴时没有太大负担。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

我爱音频网采用ChargerLAB POWER-Z KT001 对Anker Liberty 2 Pro进行无线充电测试,功率约为2.3W。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

我爱音频网采用ChargerLAB POWER-Z KT001 对Anker Liberty 2 Pro进行有线充电测试,功率约为3.3W。

二、Anker Liberty 2 Pro 拆解

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

撬开充电盒,四周采用胶水固定。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电接口有一块单独的小PCB板,采用螺丝固定。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电接口母座特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

最底部是无线充电线圈,向内是主板和电池。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

配对按键也是一块单独的PCB板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

微动按键特写,外侧有塑料壳保护。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

无线充电线圈特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

无线充电线圈下方是一块“工”字型主板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

给耳机充电的排线与主板相连的焊点处采用胶封加固、绝缘。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

断开充电排线与主板,发现下面还有一段排线。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

排线采用塑料热熔固定。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

排线上有编号信息,生产日期为20190908。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

丝印AR9J的霍尔元件,用于检测充电盒开关状态。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

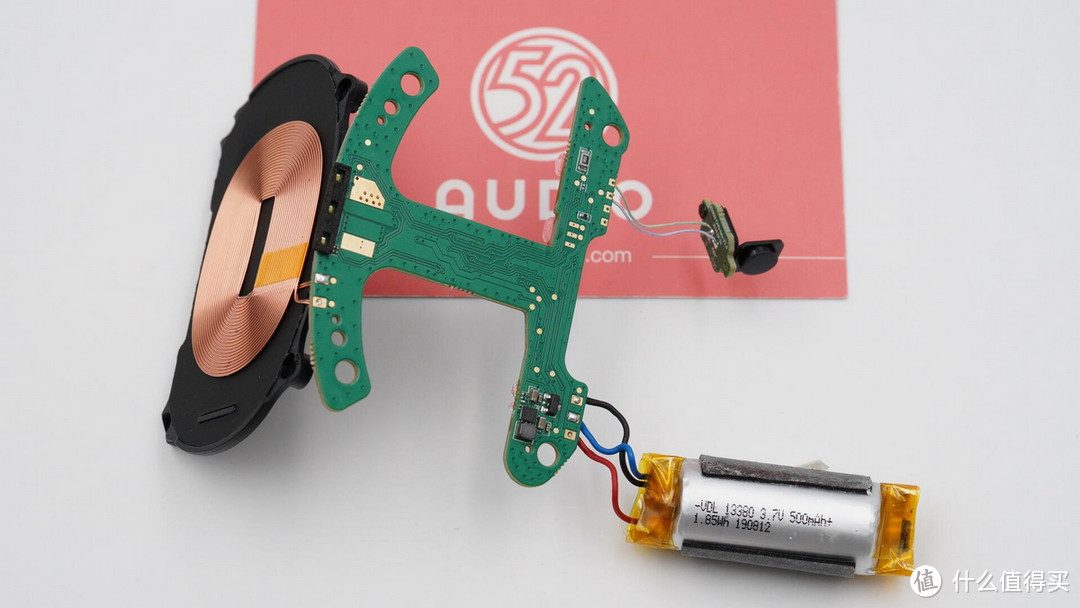

取出充电盒内的主电路。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

主电路背面特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电盒电池来自VDL重庆紫建,型号13380,3.7V、500mAh、1.85Wh,直径13mm,长度38mm,软包圆柱体电池。

据我爱音频网拆解了解到,目前已有华为、小米、魅族、OPPO、小鸟音响等知名品牌大量采用紫建电子的电池

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

电池保护电路特写,上面有一颗一体化保护IC。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

三颗LED指示灯,外围泡棉可以防止漏光。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

丝印1SOU的同步整流升压IC,将内置电池升压为耳机充电,TI 品牌,型号不详。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

TI BQ24040 线性锂离子电池充电器,输出电流1A,输入耐压30V,并且带有6.6V输入过压保护。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

TI BQ24040 详细资料。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

五颗MLCC电容并联滤波。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

CV8013N 是劲芯微电子的一颗无线充电接收SOC, 高集成度, 高效率,发热少,额定功率5W,兼容QI V1.2.4标准, 支持OCP、OVP、OTP以及FOD功能, 适用于TWS耳机充电盒、智能手表、移动电源、智能手机等设备。

据我爱音频网拆解了解到,CV8013N已被多家音频品牌采用,如:Anker Liberty Air 2 真无线蓝牙耳机Dacom大康K6H TWS真无线蓝牙耳机ROWCING TWS真无线耳机

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

劲芯微 CV8013N 资料图。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

芯海科技 CSU32P20 内置12Bit ADC的8位MCU,用于电量显示和整机控制。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

下面开始拆解耳机,形似元宝。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

表面的Soundcore声阔Logo为银灰色,可以反光。右侧弧形区域有隐藏式LED灯。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

麦克风开孔特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机不支持触控,顶部有一个实体按键,旁边有L/R左右标识。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机前端还有一个麦克风开孔,内有金属防尘网。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

LED指示灯区域特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

出音孔附近有一调音孔。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

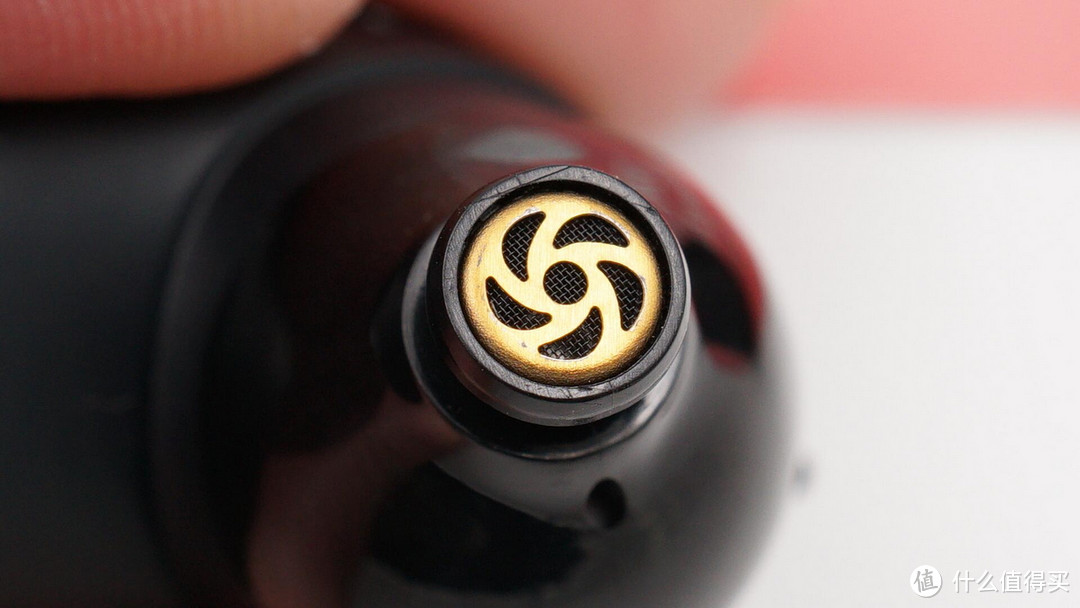

出音孔处有一金色保护罩,上面有纹理设计,内侧是金属防尘网。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

金色的充电触电,中间是吸附充电盒的磁铁。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

撬开耳机,可以分为盖板、主板部分和音腔结构三部分。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

盖板内侧特写,左右布局一致。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

LED导光柱。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

金属化蓝牙天线的触点。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

壳体是双层的,拆开可以看到完整的蓝牙天线,大面积天线确保良好的蓝牙连接质量。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

左右耳机的主板布局一致。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

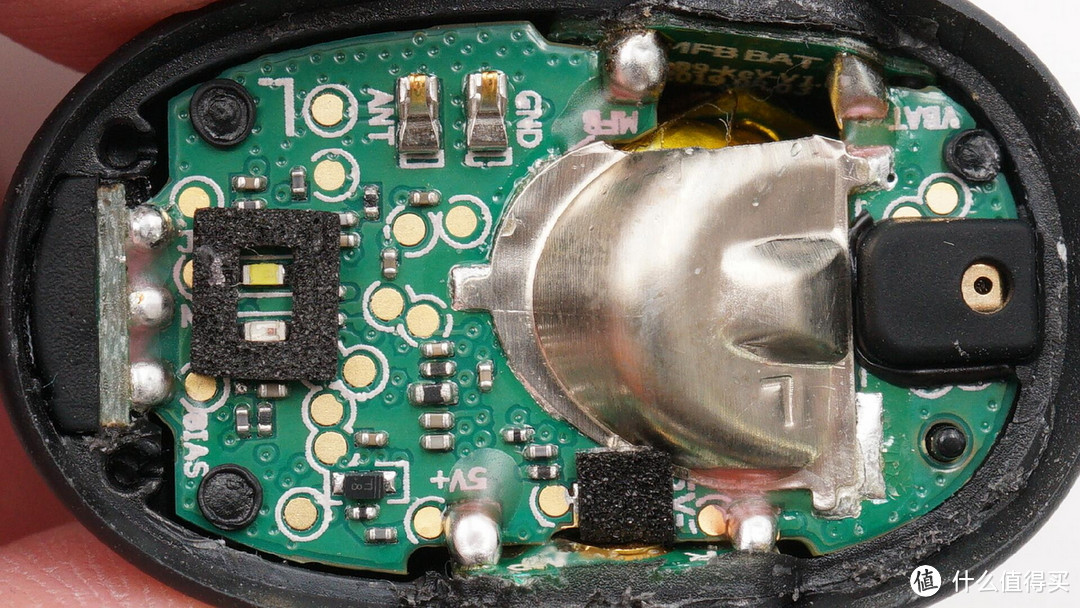

耳机主板电路展示,左边、上边和下边各有一块焊接的小PCB板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机顶部的按键小板直接焊接在耳机主板上。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机底部的充电小板也是焊接在耳机主板上的。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机前端的麦克风小板,同样是焊接在主板上,焊点均有胶水加固。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

两颗LED指示灯,外围有泡棉防止漏光。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

麦克风有硅胶套保护,提升密闭性。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

镭雕L003 9A08的MEMS硅麦。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

连接蓝牙天线的金属弹片。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

主板上的这一金属罩为结构加强设计,既为下面的电池留出了空间,也加强了主板结构。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

取出耳机主板,下面是电池和扬声器。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

左边两股导线连接的是电池,右边两股导线连接扬声器。此处可以看到主板为月牙形,金属罩起连接加强,承载固定电池作用。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

取出电池和主板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

电池和主板放在一起与一元硬币尺寸相当。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

扬声器结构和外面的壳体。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

顶部的按键小板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

底部的充电小板,有正负极焊点。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

前端的麦克风小板。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

充电小板旁边的固定磁铁。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

同轴圈铁结构外侧,是一个防尘网和泄压孔,腔体外侧密封。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

动圈单元的振膜。动圈单元主要负责中低频。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

同轴圈铁结构展示,动圈单元磁体很大。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

动铁单元特写。据我爱音频网了解到,这是由楼氏电子定制的高频发声单元。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

单元上镭雕了楼氏电子的Logo,型号62392,编号45913943907。同轴圈铁和后置低频振膜的独特设计让动铁的中高频与动圈的低频在相位和分频上配合更为合理。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

动圈单元尺寸,接近11mm。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

耳机内的软包电池同样来自VDL重庆紫建,型号10090,3.7V,65mAh,0.24Wh。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

电池保护电路特写,上面有一体化电池保护IC。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

主板外侧基本没有IC。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

电池和主板另一侧特写。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

丝印9300H U32M的存储器。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

丝印ALAW的IC。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

主控芯片为高通QCC3020。

高通QCC3020是一款低功耗的蓝牙音频SOC,采用FBGA封装,专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码,延时更低、容错性好,最高可达48KHz的采样频率,解锁音乐的更多细节。除此之外,还支持第八代CVC通话环境降噪,通过算法精确识别背景噪音并消除,通话体验更纯净。

据我爱音频网拆解了解到,BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案。

拆解报告:Anker Liberty 2 Pro 真无线蓝牙耳机

拆解全家福。

我爱音频网总结

ANKER Liberty 2 Pro 充电盒采用鹅卵石造型,手感细腻,滑动式的打开方式比较有趣,开盖即连;耳机腔体较大,横置在充电盒中,所以充电盒内部的结构设计非常紧凑。充电盒支持无线充电,采用了劲芯微的CV8013N方案。

耳机的设计也很有新意,黑灰配色、隐藏式LED指示灯、出音孔的金属防尘网和充电磁吸模块均为金色,整体很有品质感。内部各功能区包括充电模块、按键模块和通话麦克风模块直接焊接在主板上,主板为月牙形,通过金属罩连接加固,并为电池留出空间。不过耳机入耳处较短,音腔相对较大,耳道小的朋友佩戴舒适性可能会降低。

虽然充电盒内部空间紧凑,里面还是放下了一块500mAh的电池,可给耳机充电四次;耳机内也有一块65mAh的电池,可以提供8小时续航,总续航可达32小时;耳机还支持快充,充电10分钟听歌2小时。

ANKER Liberty 2 Pro采用了同轴圈铁技术,11mm动圈+楼氏定制的动铁单元,分别负责中低频和高频,获取更宽的频宽范围,得到更好的高低频延伸和信息量,在保持小巧体积的同时提高了音质。

此外,耳机的主控芯片为高通QCC3020,支持蓝牙5.0和aptX,使用Soundcore APP可以定制个性化音频,也有多种EQ可选。作为一个面向全球市场的新兴音频品牌,ANKER Soundcore声阔目前推出的产品,在新技术的选用和内部设计方面有自己独特的思路。
