7个ARGB风扇灯光同步、四面钢化玻璃、2全高显卡槽位塞满 这就是酷冷至尊H500M ARGB游戏机箱的能耐

头图镇楼

不好意思，因为个人原因，完成这次众测和提交报告都晚了，我先自罚三杯！先干为敬！

酷冷至尊(CoolerMaster)MasterCase H500M中塔机箱(EATX/双20cmARGB风扇/0.8mm板材/标配冲孔网、玻璃前面板)1499元京东去购买看百科

 起初我申请这个酷冷至尊Mastercase H500M机箱众测，其实是没看清楚产品介绍——最初的想法是众测完了就可以拆出几个机箱自带的14cm ARGB风扇装在最爱的ITX和M-ATX平台上自用。申请完了才发现——娘希匹，这个机箱的ARGB风扇是专用的20cm直径专箱专用，毕竟使用20cm直径风扇的机箱极少。而唯一的14cm菊花排气扇居然还是普通久块久块包邮的无光3pin风扇——哇塞，消费者1499的全玻璃机箱，2个大大的20cm ARGB风扇也送了，就吝啬那么50块钱成本多加个洋气的14cm ARGB机箱排风扇吗？行百里而止九十，就差那么临门一脚挺没意思呢。这怨不得我哦另外搭配友商的风扇帮友商做宣传了哦——

当然这个机箱除了送20cm ARGB风扇之外，其他特点还是很鲜明：

1、完善的线缆收纳设计，全部都带着钢盖收纳线缆。

2、可更换前脸网罩，从洞洞流冷静散热到颜值爆表的四面钢化玻璃，总有一个Style适合你。

3、280/360水冷排支持

4、模块化分舱设计，电源舱、背线走线层、硬盘舱都有独立的钢制隔断划分

5、机箱支持ATX主板，体积巨大，安装空间充裕，支持5块2.5英寸盘位，3个3.5英寸盘位，支持2张以上33cm长度高越肩PCIe显卡（扩展卡），通过PCIe延长线可以安装第三/第四张12英寸双槽全高显卡（需要主板PCIe槽位布局支持）。

酷冷至尊（CoolerMaster）MasterFan MF140R ARGB机箱风扇（均衡型风扇/ARGB灯珠/14cm旋翼扇叶）99元呜啦啦呜啦啦呜啦啦我们灯光最闪耀京东去购买看百科

 可是——自己申请的机箱，咬着牙含着泪还得写完它，所以我又去酷冷官方旗舰店下单了2个12cm的ARGB风扇。这里解释一下所谓的ARGB（Addressable RGB）就是一种几大厂商默契的统一标准的可编程RGB风扇灯光控制接口。使用的是4pin3针的5V供电接口，其中华硕华擎微星主板上的同步控制接口是完全兼容的，技嘉主板需要另外的pin脚转换线。

酷冷至尊（CoolerMaster）MasterFan MF120R ARGB机箱风扇（均衡型风扇/ARGB灯珠/12cm旋翼扇叶）89元京东去购买看百科

14cm风扇因为下单当时京东和马云家均缺货状态，只好用友商TT的14cm Riing RGB PLUS替代，这样也正好测试了一下跨厂商的ARGB风扇同步兼容性。

开箱大吉

外包装盒

包装箱依旧是很大，很大，很大的。

包装箱上体现出很鲜明的机箱特点，包装箱背面是机箱的爆炸分解图。

机箱配件

机箱配件包括ARGB一分二级联线，传统的4pin 12V RGB一分三延长线。

可替换的黑化钢化玻璃机箱前脸面板一块。

机箱本体装在一个大大的无纺布袋里面，重达十多kg。

拆开帆布袋，里面就是酷冷至尊Mastercase H500M机箱啦。

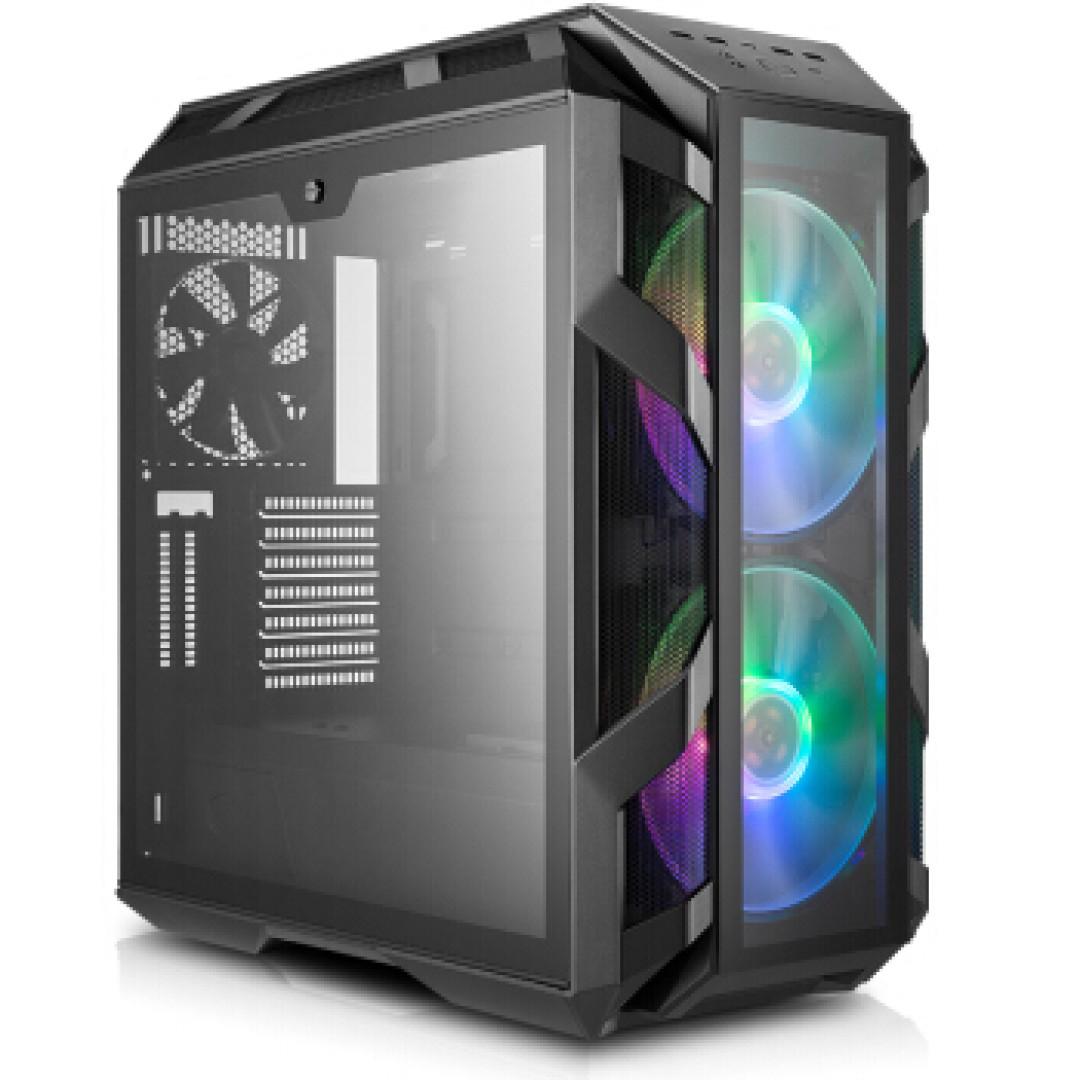

默认的前脸是酷冷至尊最爱的“洞洞流”钢网设计。通风透气性能一流，就是不够好看。

机箱双面侧板都是巨大的钢化玻璃，而且贴心的是钢化玻璃上下都有冲压钢板包边，不会出现拆下侧板的时候拿不住轻轻磕地上钢化玻璃就自动爆裂的尴尬。

跟上一代Mastercase 5 Pro相比，已经取消了大家爱用来收藏小姐姐的3.5硬盘位，很自然的也没有光驱位了。机箱前三分之一部分除了安装水冷排和容纳显卡尾部之外，就没有太多其他用途了。

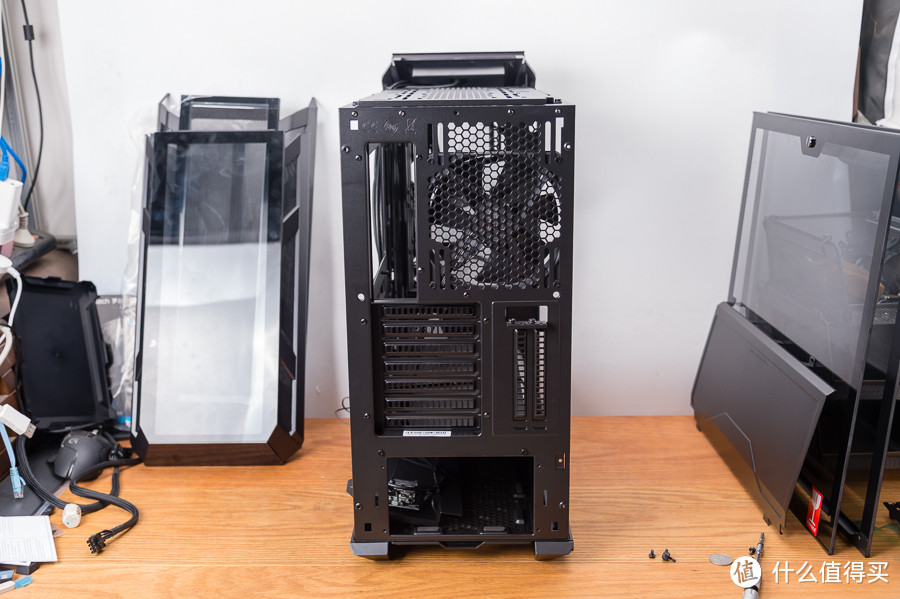

机箱背面也是黑化的钢化玻璃侧板，透过玻璃侧板可以看见下面还有收纳背线舱的盖板若隐若现。

吐槽时间——这个侧板挂钩加工有公差，有一块特别难打开，结果在暴力拆卸的时候，用力过猛刮伤了手指，这是第二款让我挂彩的机箱。

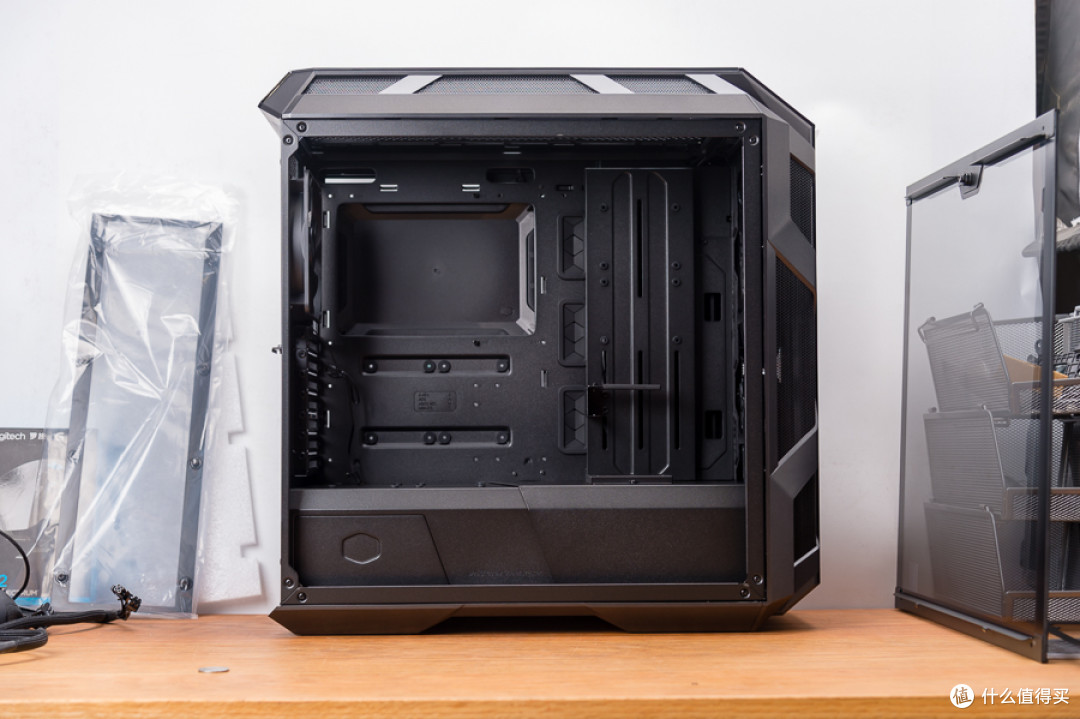

拆开侧板依然会觉得机箱很整洁，其实机箱线缆都收纳在背线舱盖板的下面。

打开背线舱盖板就是这样的恣意妄为，因为机箱额头上设计有五个USB接口，所以USB面板接线也多达3组，总之一大捆就是了。

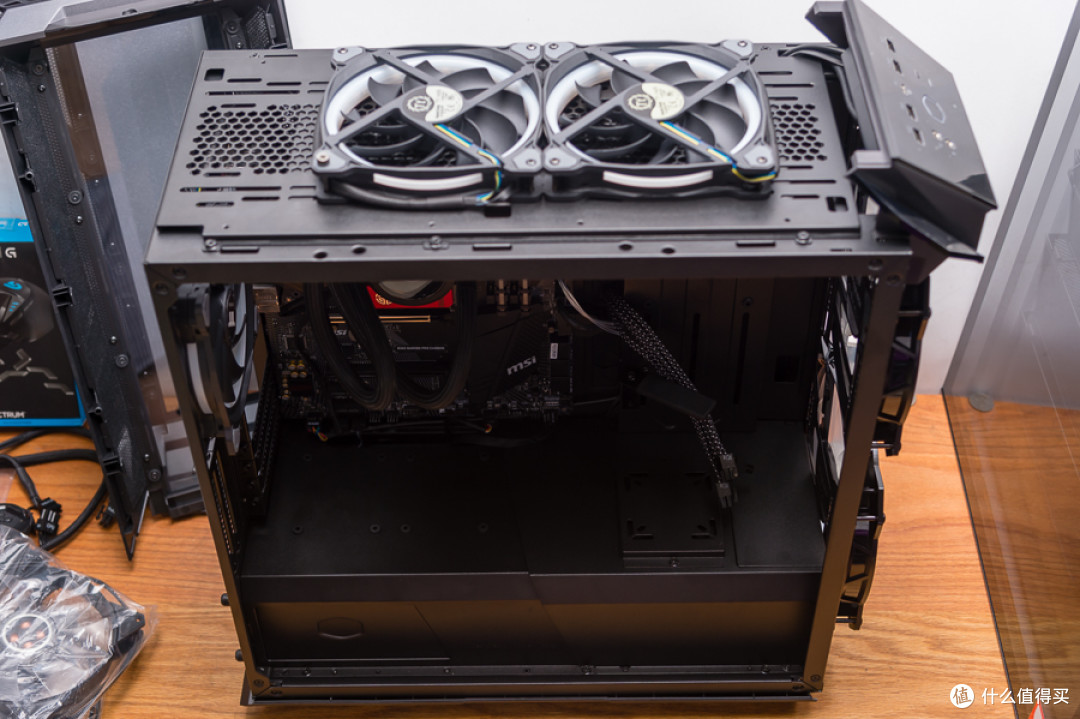

机箱顶部主要是安装排风扇或者冷排向外排风，顶板是钢化玻璃的，只需要拧下一个螺钉就可以掀开，跟Mastercase 5 Pro设计如出一辙。

拆开一会可以方便安装水冷排和顶部排气扇，根据老司机的经验，顶部排气扇能大大提高机箱的散热效果。

但是——很多NGA论坛玩家都有过打游戏的时候打泼水杯，然后水从机箱顶部风扇散热孔淋进去然后boom一波流带走主板内存显卡的惨痛经历。所以酷冷至尊Mastercase H500M顶部是钢化玻璃盖板改变了气流方向从两侧排出热气，虽然满载游戏会把顶部钢化玻璃板烘得很热，但是比较安全。

在电源仓位置的背线收纳盖的反面还见缝插针的安装着酷冷至尊H500M ARGB游戏机箱的ARGB驱动电路板。

这块驱动板功能非常很复杂，包括主板3pin 5V ARGB同步级联接口，跟主板ARGB接口同步，这样可以被主板灯光同步软件控制，2个级联接口，可以一分二继续级联，其中一个已经用来连接2个机箱前面板20cm风扇了。

这块驱动板还可以通过USB 2.0接线酷冷软件控制，可以通过机箱额头的RESET按钮控制（没错，机箱面板RESET跳线被用在这里控制切换灯光效果了）。如果用户觉得RESET重启功能比切换灯光重要请自己把RESET杜邦跳线插回主板上面。

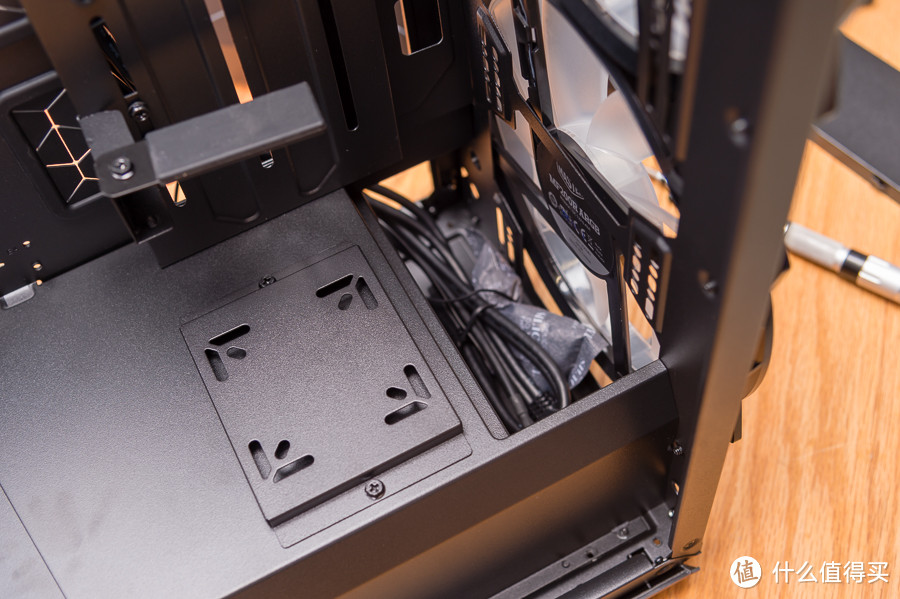

硬盘舱的金属盖还可以单独拆卸下来。

拆开硬盘舱盖，有2个3.5英寸硬盘抽取盘位。

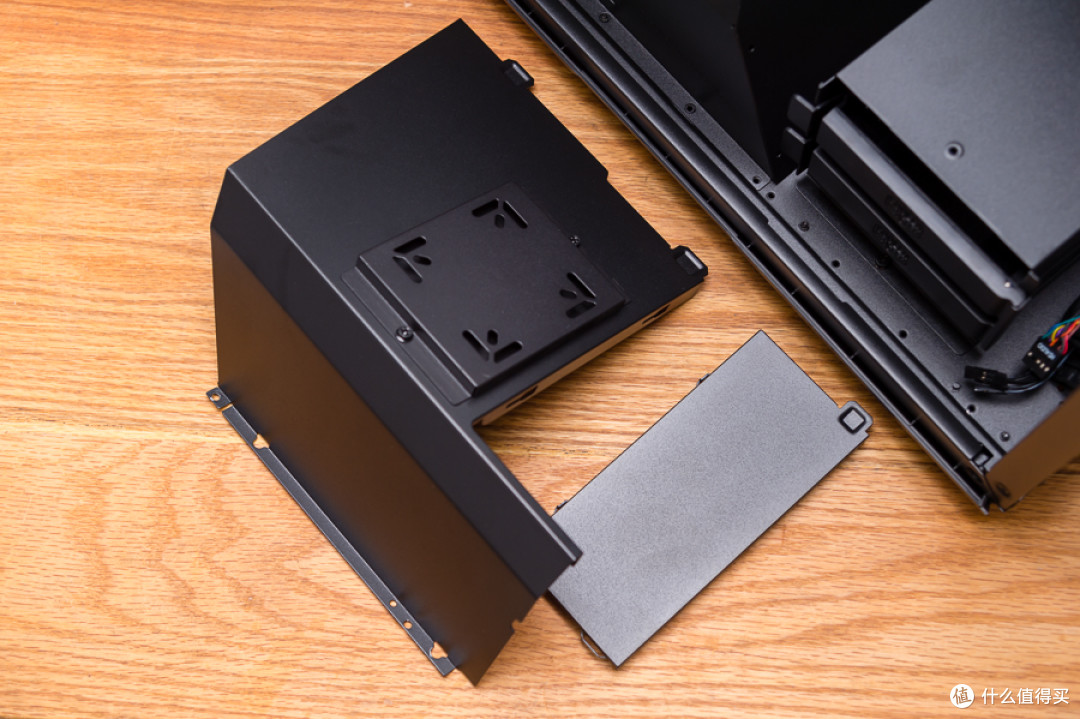

这块硬盘舱盖还可以一分为二，这样就可以在机箱前面板安装360或者280水冷排了，这个设计很贴心。

因为我曾经在追风者P400上安装前面板14cm风扇吹硬盘舱，因为追风者P400的硬盘舱盖板没有预留这个位置，我被迫用电磨硬把钢制盖板切开一个14cm风扇大小的开口，费时费力还不美观，操作角磨机和电磨对用户来说也是比较危险的。

打开冷排+风扇安装缺口，这样的宽度哪怕是38mm厚排+25mm风扇也能安装。

机箱菊花，可以看到那个碍眼的普通14cm3pin非PWM排风扇，既不能打又没有颜值，我相信基本上没有一个花1499购买酷冷至尊H500M机箱的高端玩家会愿意忍受这个风扇。

所以在接下来的装机过程中它被换掉的命运已经注定。

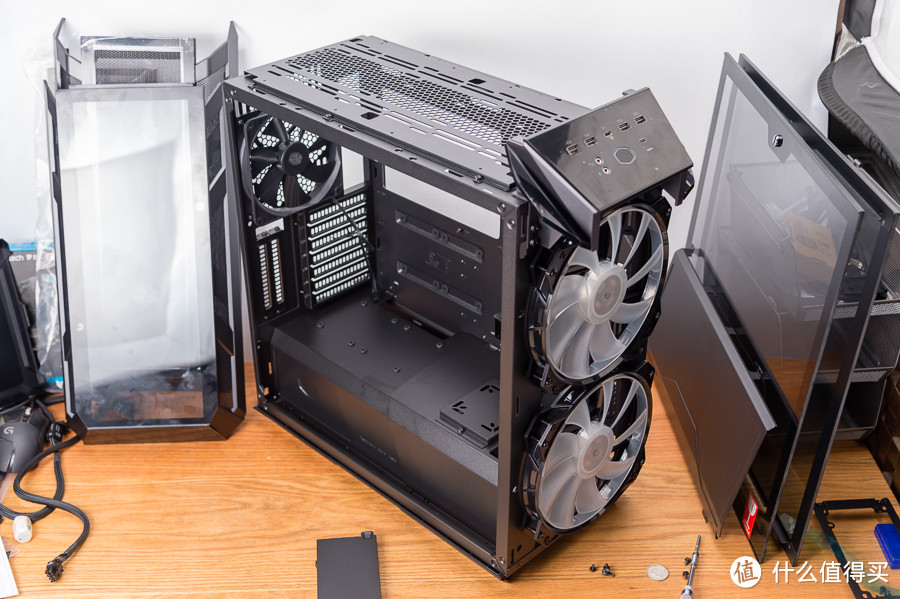

机箱前面板可以拆下更换，默认是酷冷至尊的洞洞流。

下面就是2个巨大的20cm ARGB机箱进气风扇，可惜又是3pin的。

机箱配件中的钢化玻璃前面板，更换很简单，拧下再拧上8个螺钉即可。

前面板已经被我换成钢化玻璃的，这样酷冷至尊Mastercase H500M ARGB游戏机箱就是完全体的4面钢化玻璃了。

开始装机

我记得曾经某些赚客选手在众测机箱的时候可以做到厚着脸皮拍完开箱就结束，装机实测？不存在的，现在流行云评测口牙 。但是作为装机狂人的阿财是不会那么没脸没皮的。所以装机开始——

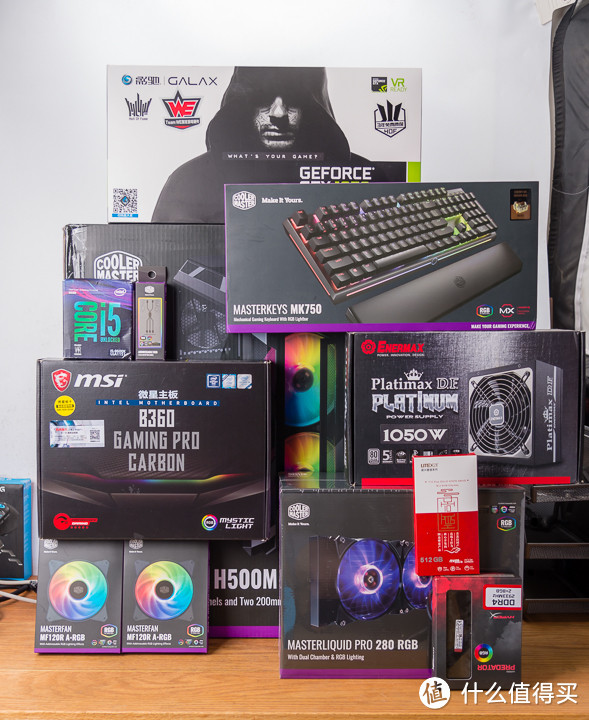

装机全家福

配置清单

CPU：Intel 酷睿 i5-8600K盒装

英特尔（Intel） i5 8600K 酷睿六核 盒装CPU处理器2099元京东去购买

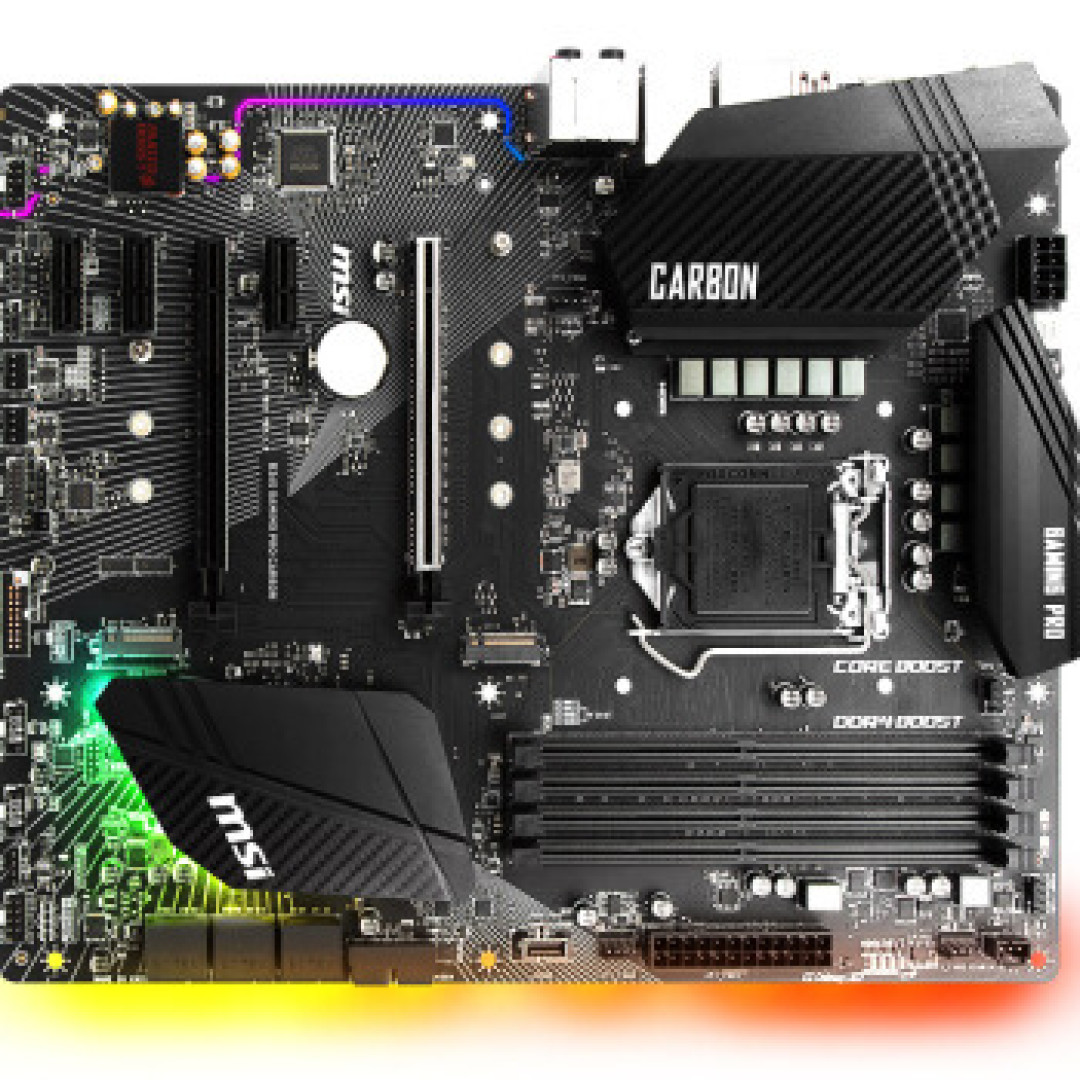

 主板：微星B360 GAMING PRO CARBON

微星（MSI）B360 GAMING PRO CARBON暗黑板 电竞“吃鸡”主板（Intel B360/LGA 1151）949元京东去购买看百科

B360主板更适合8700和8600这样不带K的处理器，价格方面也需要跟Z370拉开距离才能体现出性价比。正常情况下一款B360低于799价格才是合理的。而我之前买的微星Z370 Tomahawk主板在京东满减活动中也不过折合是1039入手。

微星B360 GAMING PRO CARBON主板采用4层ATX全尺寸9孔大板PCB，双PCIe 16x长度显卡槽，双PCIe M.2槽。同时具备了12V RGB/5V+ARGB两种LED灯光调光同步接口。

驱动倍相6+4十相PWM数字供电。VRM供电还覆盖着厚实的铝合金散热片，对于非超频的CPU供电当然毫无压力稳如狗。

PCB板背面是一整排的贴片式RGB LED灯，这个应该是夸炫光漂亮呢，还是跟风恶俗呢？

内存：金士顿 骇客神条Predator系列RGB灯条 DDR4 2933 16G套条

金士顿(Kingston)骇客神条 Predator系列 DDR4 2933 16G(8Gx2)套装 台式机内存 RGB灯条1269元京东去购买看百科

 各家都出幻光炫彩RGB内存不亦乐乎，而DIY内存老大金士顿怎么可能落于人后？

作为跟SK海力士穿一条裤子的好基友，金士顿骇客神条猎食者系列应该也是特挑现代AFR颗粒。加上各种友商品牌的幻彩RGB灯专利壁垒中精心选择不撞专利墙的RGB灯条设计。

金士顿自家的RGB灯条终于千呼万唤始出来。

没有点亮之前，还是熟悉的骇客神条猎食者内存的外观。

金士顿的内存标签始终如一，从最大路的笔记本普条到猎食者系列都是这样。

内存交叉比个X，茄子！耶！

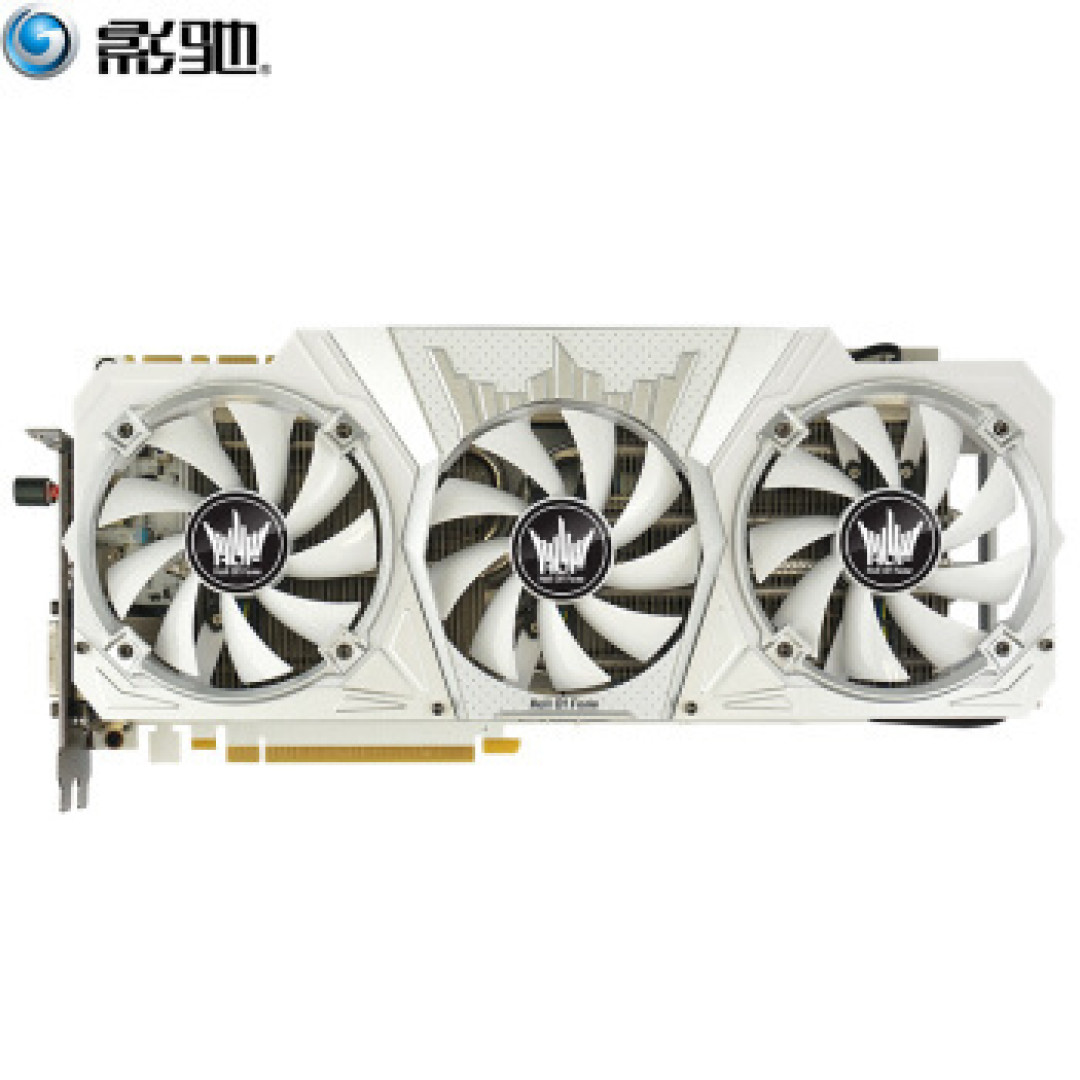

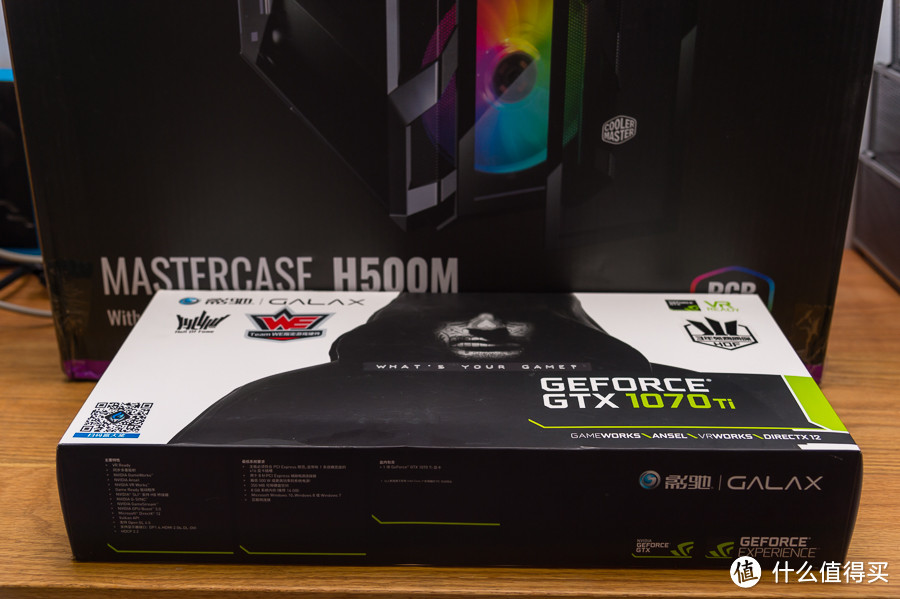

显卡：影驰名人堂 GTX 1070 Ti HOF +EVGA GTX 1080 Ti SC2 Elite Edition

EVGA GTX1080Ti 11G SC2 ELITE GAMING iCX 1556-1670MHz/11000MHz 电脑吃鸡游戏独立显卡5699元京东去购买看百科

影驰（Galaxy）GeForce GTX 1070Ti 名人堂 1607(1683)MHz/8GHz 8G/256Bit D5 PCI-E 吃鸡显卡3899元京东去购买看百科

 没搞错！我一直觉得ATX机箱嘛，要体现出对ITX的绝对碾压优势就必须装2张以上的高性能显卡或者Intel 900p 这种HHHL SSD才行，否则真心不如三分之一体积重量的ITX平台。但是我比较穷，没有2张1080 Ti 更不可能60年参加国军再买一张，私房钱还要留着买2080呢。所以我就是那么任性的装了GTX 1070 Ti + GTX 1080 Ti，欢迎大家砖头拍过来！

GTX 1070 Ti便宜大碗，性能堪比GTX 1080，遇上活动价格，3199~3499入手还是很划算的。

固态盘：建兴 T10 PLUS 512G

建兴(LITEON) 睿速系列 T10 PLUS 256G M.2 NVME固态硬盘599元京东去购买

 中国芯喊了那么多年，终于来几款SSD NVMe主控是国产的了。建兴T10 PLUS就是一款采用祖国大陆自产主控的SSD，使用的是国内的忆芯科技的STAR1000主控，这是国内公司自主研发的新一代SSD主控，使用了台积电28nm HPC工艺、支持NVMe 1.2规范、支持2D/3D MLC/TLC/QLC闪存，已经赶超市场主流NVMe SSD主控水平，同时支持LDPC纠错，可以完美支持，技术水平相比以往的国产SSD主控提升了一个台阶。

建兴T10 Plus采用最常见的M.2 2280盘型，M.2接口，走PCI-E 3.0 x4通道，采用忆芯科技的STAR1000主控搭配东芝原厂3D TLC闪存。

STAR1000主控的性能指标很强大，支持PCIe 3.0 x4通道，8闪存通道，连续读取速度可达3GB/s，连续写入速度2.0GB/s，随机读取350K IOPS，随机写入300K IOPS，功耗低于2.5W。

鉴于建兴T10 PLUS采用的纯血中国产主控，包装风格也是妥妥的中国风，大红的国色，长方形“回字纹”边框加上圆形的图案脱胎于中国传统文化中的寿字纹。再配上竖排文字和祥云装饰。

中国风的铝合金散热片和M.2 NVMe融为一体，散热片上的月牙形还巧妙地融合了一盏读写LED灯。

电源：安耐美 Platimax DF 白金冰核II 1050瓦电源

安耐美（Enermax） 白金冰核1050W电脑电源台式机电源80PLUS白金牌/全模组/五年质保1799元京东去购买

安耐美 Platimax D.F.白金冰核二代，80PLUS白金牌，全模组1050W，同样支持风扇反转除尘和智能无风扇模式。

包装盒背面是线缆长度表和电源专利技术的图示。

包装盒侧面的说明：白金级的超过93%的高效转换效率、自动除尘设计、包网编织全模组线材。

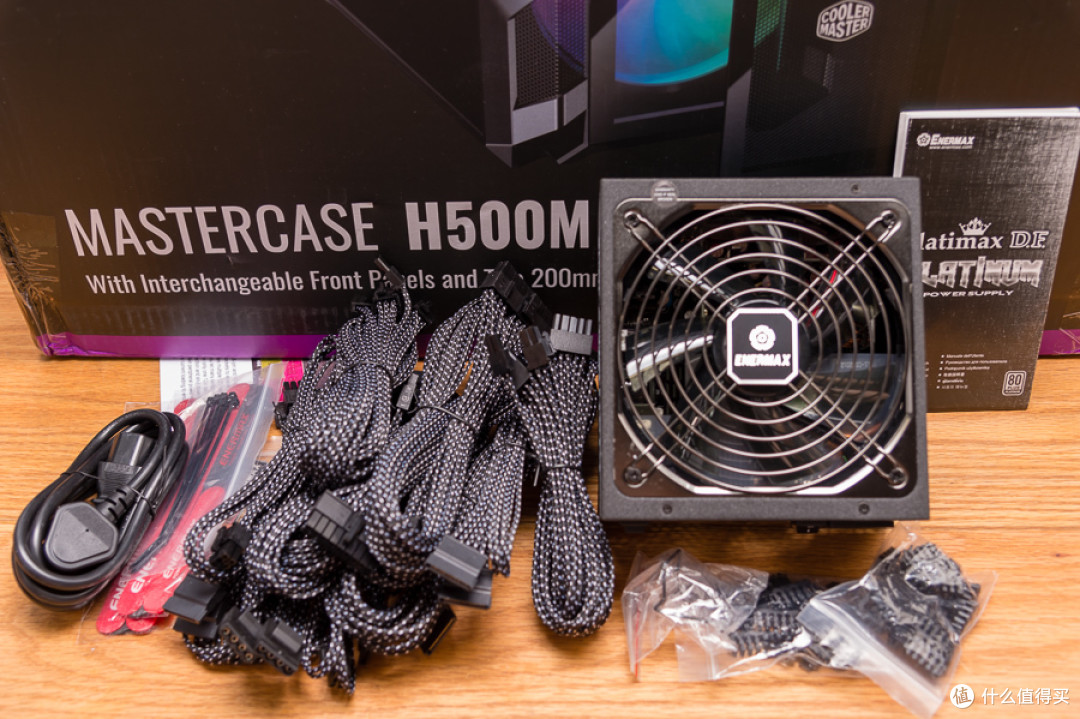

打开包装盒，电源在海绵中的收纳袋里。全部的模组线缆和AC电源线都在红色硬纸盒里面。

模组线才用麻花线包网，比较好看，但相对来说还是硬了一些，安耐美还为强迫症理线狂人搭配了2包线梳，这东西我第一次看到作为厂家配件出现。

整个电源在外观喷漆上采用的磨砂质感的皱纹漆，全模组连接端子，提供了超过4组PCIe显卡 2组CPU供电，让我们可以根据系统配置灵活的搭配连接的模组线数量，让机箱理线尽可能的整洁。每种连接端子都有专门的防呆接口设计，不过PCIe显卡接口是比较少见的10pin Molex端子，而不是大部分模组电源常见的PCI-e 8pin接口Molex。

电源配置了139mm直径的磁浮轴承风扇，拥有智能温控停转和反转除尘（DFR）的功能，让电源风扇能够免于尘土堆积的困扰，风扇的磁浮轴承和温控负载智能停转同时也保证了电源工作在安静的状态下。透过风扇缝隙可以看到主电容采用了日本尼吉康Nichicon耐105度高温的电解电容，在用料品质上相当有保证——我都觉得自己在说废话，你用垃圾料给我堆出个白金牌1050瓦电源试试看？

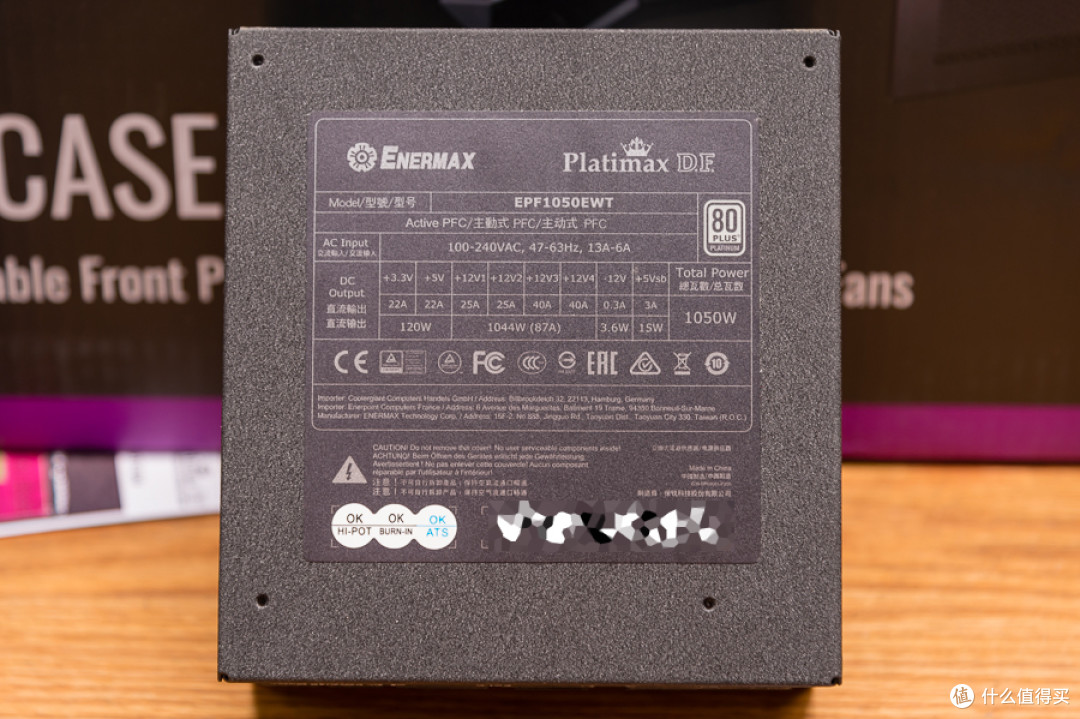

比较值得注意的是它没有跟大部分450~850W电源一样是单路12V设计。而是分成了了4路12V输出，最大电流限制在40A，这样在定制模组线出错的情况下比较不容易烧毁电源。

这款电源我尚未全部测得线序，以后我有机会会给出定制模组线的线序定义。

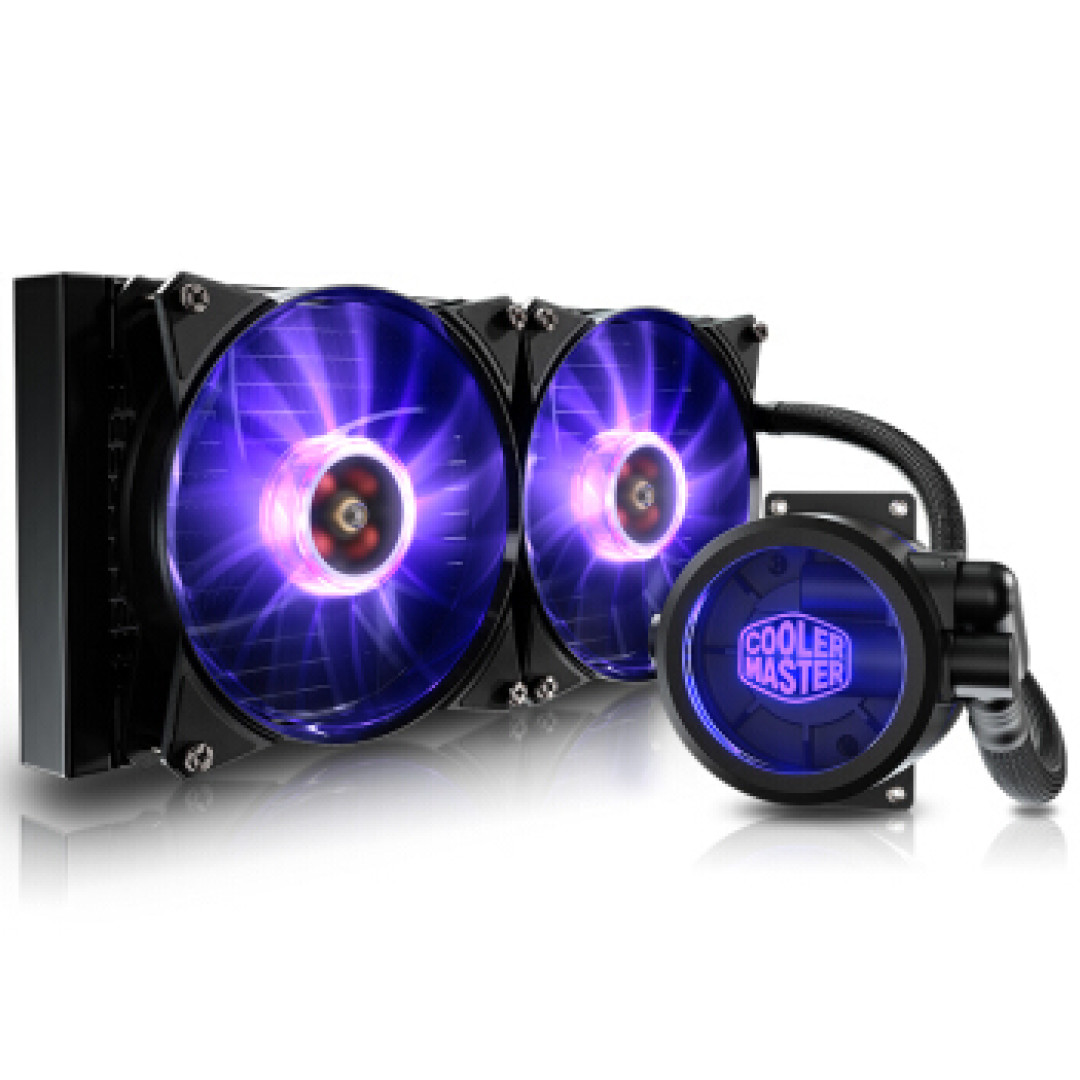

散热：酷冷至尊冰神II P280 RGB一体化水冷

酷冷至尊(Cooler Master)冰神Ⅱ P280 RGB CPU水冷散热器(支持I9 2066、AM4/RGB灯效/双腔水泵/微水道铜底)999元京东去购买看百科

冰神II拥有很多更为出色的设计，包括冷头冷热水分流双腔体设计、铜底增加更多的微水道、更高效的方形水冷排鳍片、唯独Masterfan Pro 12V 4pin RGB风扇是落伍了，目前酷冷至尊已经出了新款ARGB风扇的水冷，但是冰神II P系列却还没有更新风扇。

不过这难不倒我啊，不就是个风扇嘛，机箱提供了ARGB控制器和多余的2个5V ARGB接口，直接跑去买2个风扇，这款水冷就自然升级到blingbling的ARGB版了吗！

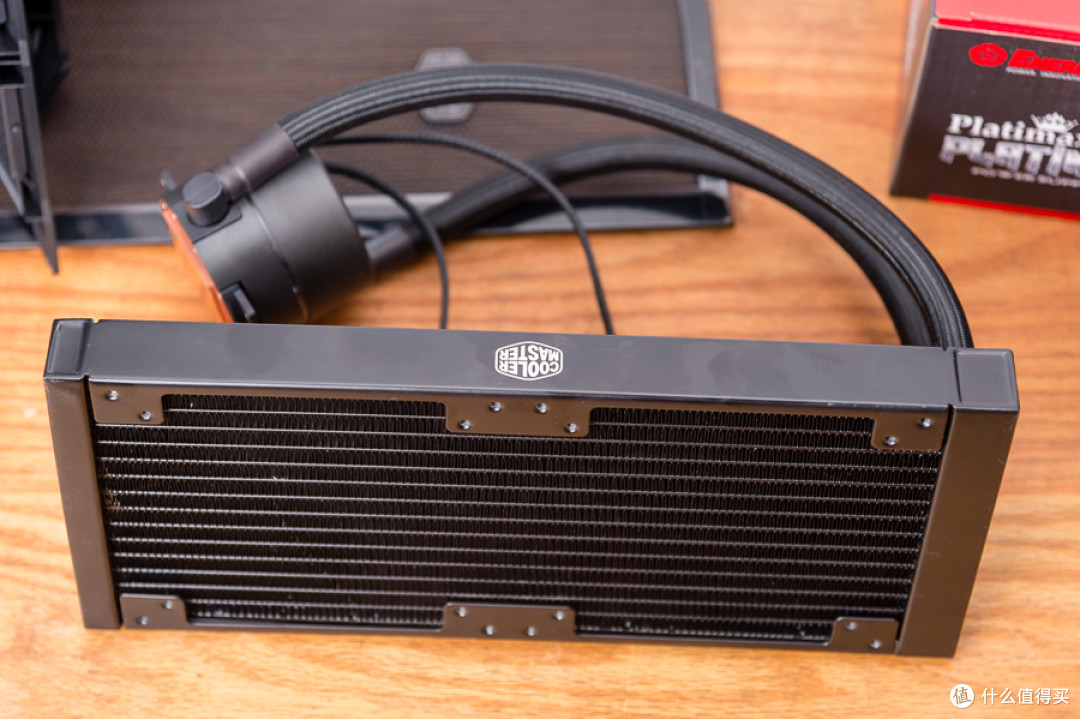

风扇，配件，一体化水冷排。

冰神II P280采用更方形的冷排，直角拐角的冷排鳍片，依然是FEP聚合物水管

冷头点缀了亚克力透明窗，自然有RGB LED灯光效果，但是LED灯颜色采用的旧式的12V RGB单控方式，可以跟随主板同步，但是不能显示混光幻彩效果。幸运的是微星B360主板和今年发布的主流的300系列主板都带着12V RGB和 5V ARGB两种灯光接口。

冰神II P280的冷头铜底造型跟酷冷其他水冷都不同，冷头冷热区分离，而且水冷管调节范围更大。同时水冷管内径比240和120的更粗，散热效果自然是简单粗暴。另外铜底铣出一个对应CPU的方形凸起，这样避免了冷头边缘顶到主板CPU供电的固态电容，虽然很少发生，但是我确实遇到了水冷头在ITX主板顶电容的兼容问题。

冷排鳍片类似“方波”的设计，非常的独特，也非常满足强迫症的视觉心理。

风扇：酷冷至尊 MF120R ARGB风扇

酷冷至尊（CoolerMaster）MasterFan MF120R ARGB机箱风扇（均衡型风扇/ARGB灯珠/12cm旋翼扇叶）89元京东去购买看百科

Tt（Thermaltake）Riing Plus 14 LED RGB 机箱风扇（14cm风扇*3/1680万色/数位控制盒/防震系统/LED导光圈）579元京东去购买看百科

这风扇最近卖疯了，京东和马云都经常缺货。

主要原因是单风扇价格不贵，尤其是马云家12cm只要76包邮，使用主板5V ARGB接口调光，华擎华硕微星主板直接支持，用转接线就能点亮并且跟随主板软件联动，不需要复杂昂贵的控制器，能省下不少钱。

这款风扇跟酷冷至尊H500M ARGB游戏机箱的前面板风扇是同样的ARGB驱动方式，所以可以共用连接线。

键盘：酷冷至尊MK750 樱桃RGB茶轴

酷冷至尊(CoolerMaster) MK750 RGB 幻彩 机械键盘（红轴）樱桃轴（CNC上盖/全键无冲/绝地求生吃鸡键盘）999元京东去购买

装机：我负责组装头部

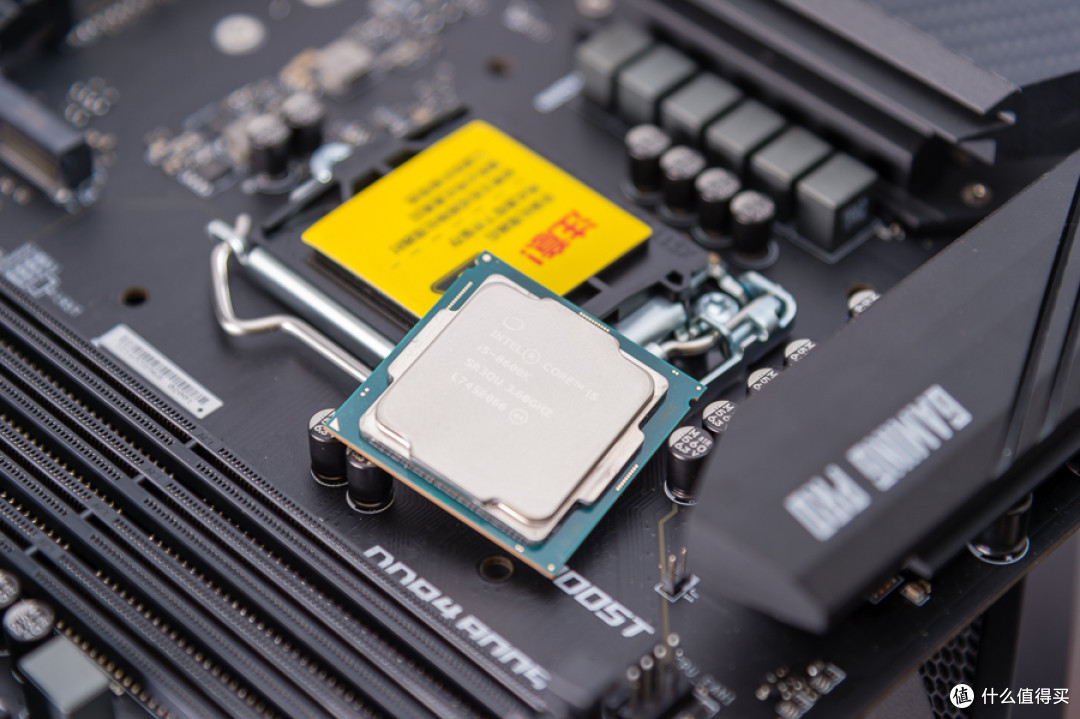

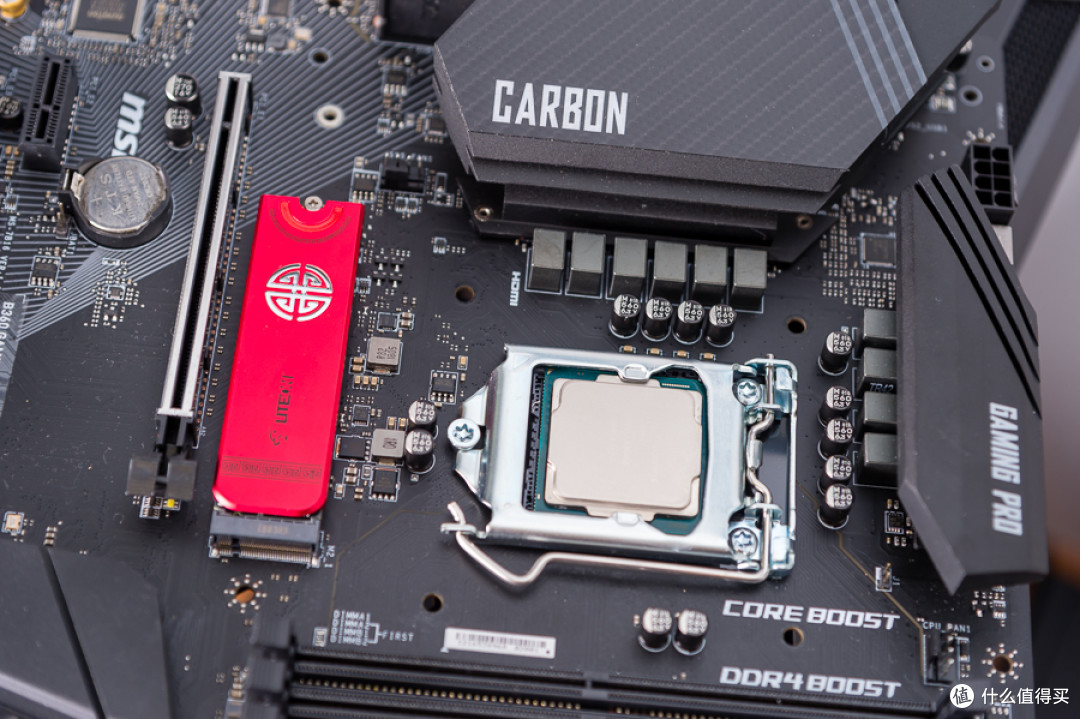

装上i5-8600K CPU

装上建兴T10 PLUS固态盘

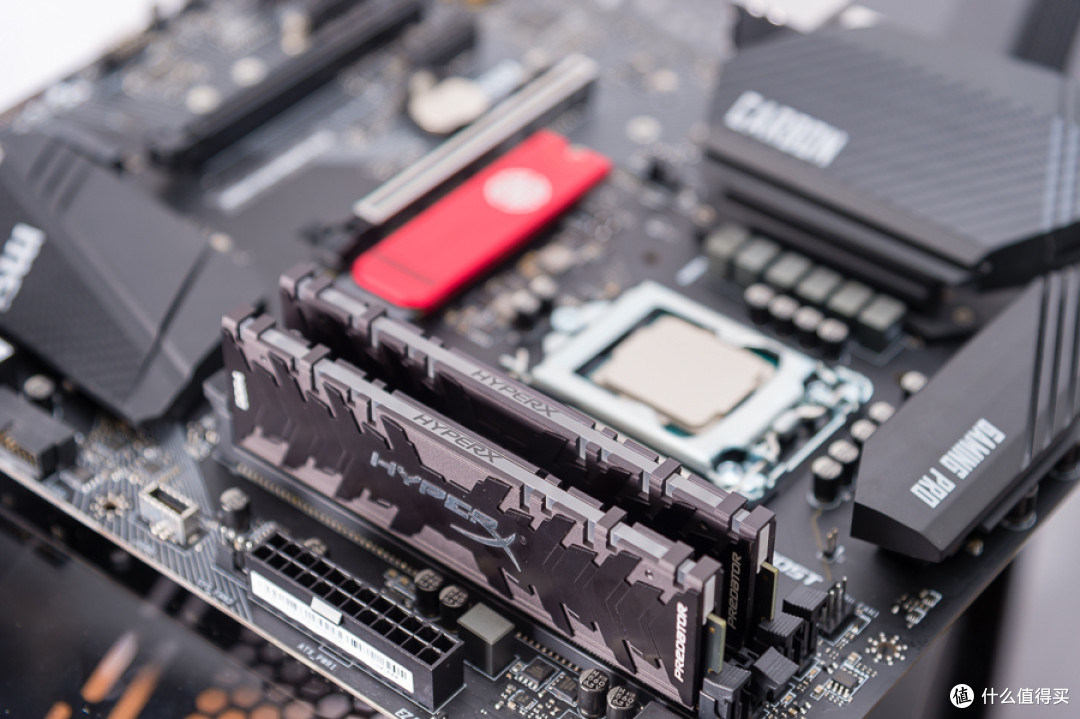

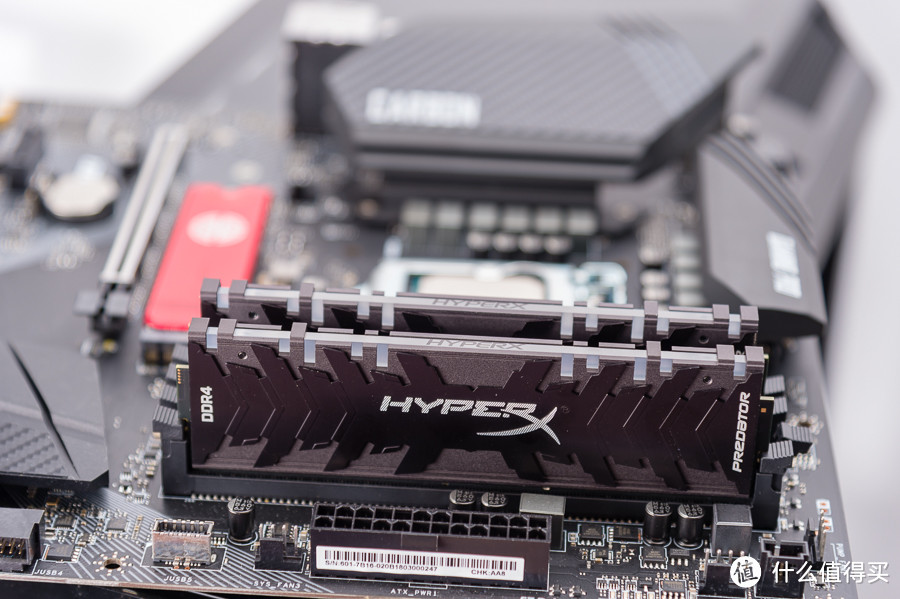

装上金士顿 骇客神条Predator系列RGB灯条 DDR4 2933 16G套条

前所未有的复杂LED接线

7个ARGB风扇，平均每个风扇平均有2根加上2个控制器平均有3根接线，用了3个一分二转接头，我相信大部分人面对接出来的机箱背面这样的一堆线肯定是崩溃的！ 我当时也很崩溃啊。

然而酷冷至尊H500M ARGB游戏机箱却能轻松收纳，只需要把2块背线舱盖板一合上，根本清清爽爽，看不到太多烦人的线头。我这里是因为7个ARGB风扇中，分别有4个酷冷ARGB风扇，3个TT 14cm Riing RGB PLUS，所以多接了个LED同步控制器。

但是相比起之前各种RGB风扇的接线也尽量简化了，合上玻璃侧板完全是干干净净清清爽爽。

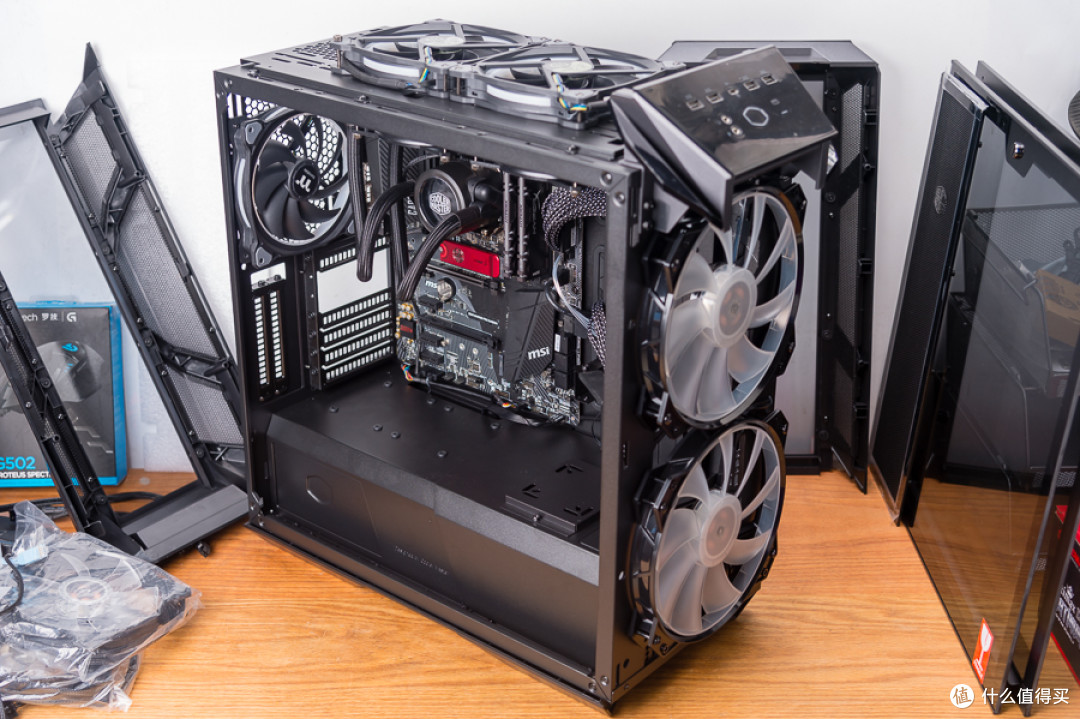

机箱前面，菊花一共有3个风扇，280水冷排采用三明治安装，下面因为机箱空间问题只能安装12cm风扇。顶部可以放心安装14cm风扇排风。

整理好机箱和风扇电源线，准备安装第一张独立显卡

装好第一张显卡，并且理好接线。

盖上钢化玻璃侧透板，四面钢化玻璃的机箱果然是高颜值，视觉上非常通透漂亮，同时大量的透气钢网还保证了机箱的散热效果。

通电试机

一次性开机成功，前所未有复杂接线，7个风扇就有超过20个接头，我就是那么能耐！不行了我膨胀了，我骄傲了！

再装一张显卡

前面说了ATX机箱之所以为ATX机箱，主要的能力就是2张以上的显卡和HHHL规格的SSD安装支持，还有LSI 9260-8i这种冷门扩展卡。当然目前SLI和CF技术都面临淘汰，在打游戏方面，双卡SLI/CF在可以遇见的未来路会越走越窄，效用非常有限。3张以上显卡更多的合理用途还是人工智能深度学习和某种不可描述的区块链应用上面，这里只做装机展示就不再深入了。

最后完成动图

各种动图

总结

优点：

1、完善的线缆收纳设计，全部都带着钢盖收纳线缆。

2、可更换前脸网罩，从洞洞流冷静散热到颜值爆表的四面钢化玻璃，总有一个Style适合你。

3、280/360水冷排支持，洞洞流散热好。

4、模块化分舱设计，电源舱、背线走线层、硬盘舱都有独立的钢制隔断划分

5、用料结实坚固，不像友商TT的机箱拆掉盖板就自己能打摆子。

缺点：

1、差一个14cmARGB风扇不肯免费送，太抠门。

2、取消了上一版的顶部冷排抽取托架，安装冷排必须拆顶板。

3、装完之后整个机箱重得我差点搬不动……经过冷静的思考，我深深觉得不玩深度学习不挖煤的普通游戏玩家完全没有整ATX机箱的必要。还是俺的ITX最好，8~12L体积只占小于1/4的房间空间，豪华ATX 80%巅峰的游戏性能。

你们可能还关心：

例如酷冷至尊H500M ARGB游戏机箱散热如何？其实，机箱散热好不外乎2条，前脸洞洞流，顶盖排风扇，还不行掀掉侧板即可显卡下降5~8度以上，这个秘诀一般人我不告诉他。
