净衣派长老 蓝戟B580源Index显卡评测 上

金庸笔下的丐帮，分“净衣”、“污衣”两派。

3C数码、车型配置，最低配的入门型号，亦被戏称“丐版”。

以显卡而言，丐版，一般就意味着缩水：

• 公版PCB布局，降低研发成本

• 供电精简，不会设计过多冗余

• 没背板没灯效，外观朴素

• 散热拉胯，热管简配，有些甚至鳍片都舍不得，一坨铝块了事

200w TBP（全卡功耗）以下的甜品卡，这类丐版司空见惯。

3月初，趁着促销购入了一张蓝戟B580源Index，双风扇的入门版，与旗舰型号“光”差价200元，基本算九折。

不得不说，这张12GB的丐版，颠覆了我的刻板印象。

外观

从手头的“光”，到丢给妹夫这张“源”，蓝戟的设计语言一直很克制。

方正，但没有用硬线条凸显肌肉，反而以随处可见的弧线润滑。

上下边缘翘起，光影如粉黛，正面立即生动鲜活起来；仿碳纤纹路进一步抹去了呆板。

就像有些车子，照片平平无奇，开到大街上才能一窥设计师的意图。

毫无廉价感。

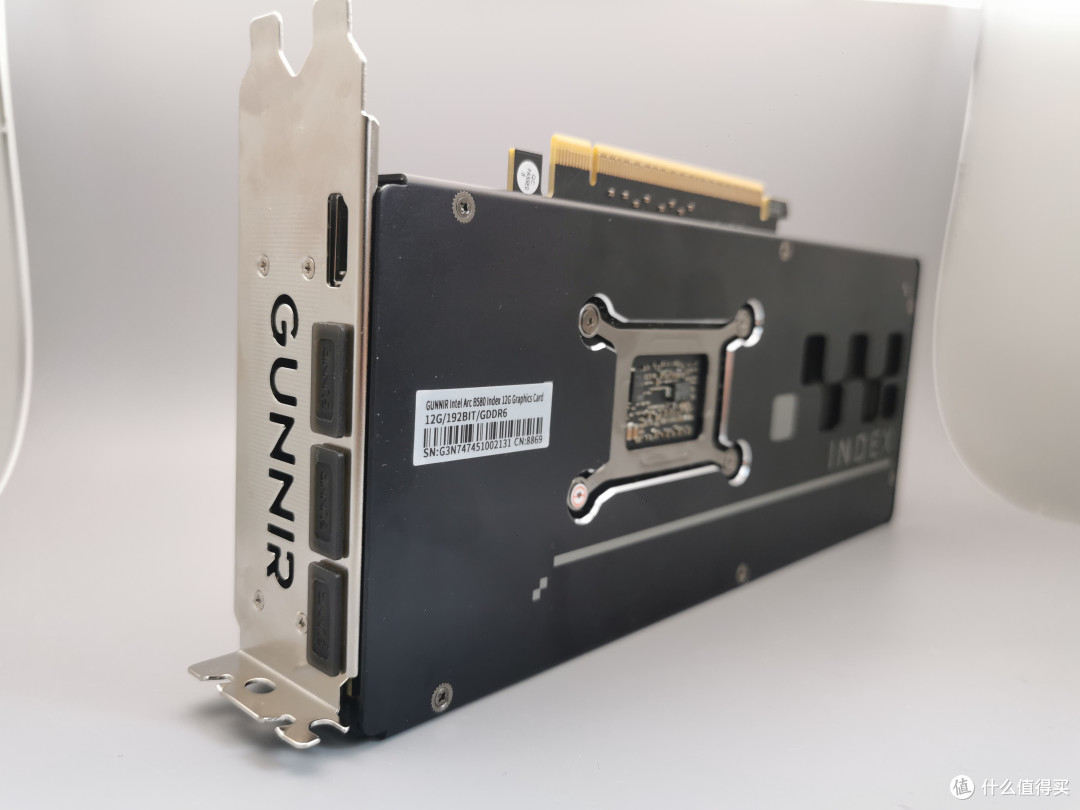

背面，小主板、大散热、后窗透吹，性能类似CPU塔式侧吹，已被RTX 5090公版证明其高效，也是未来显卡散热的发展趋势。

散热鳍片竖直排列，导风罩上下都留出了一字型大开口，Mesh网孔侧板的机箱里，温度表现会更好。

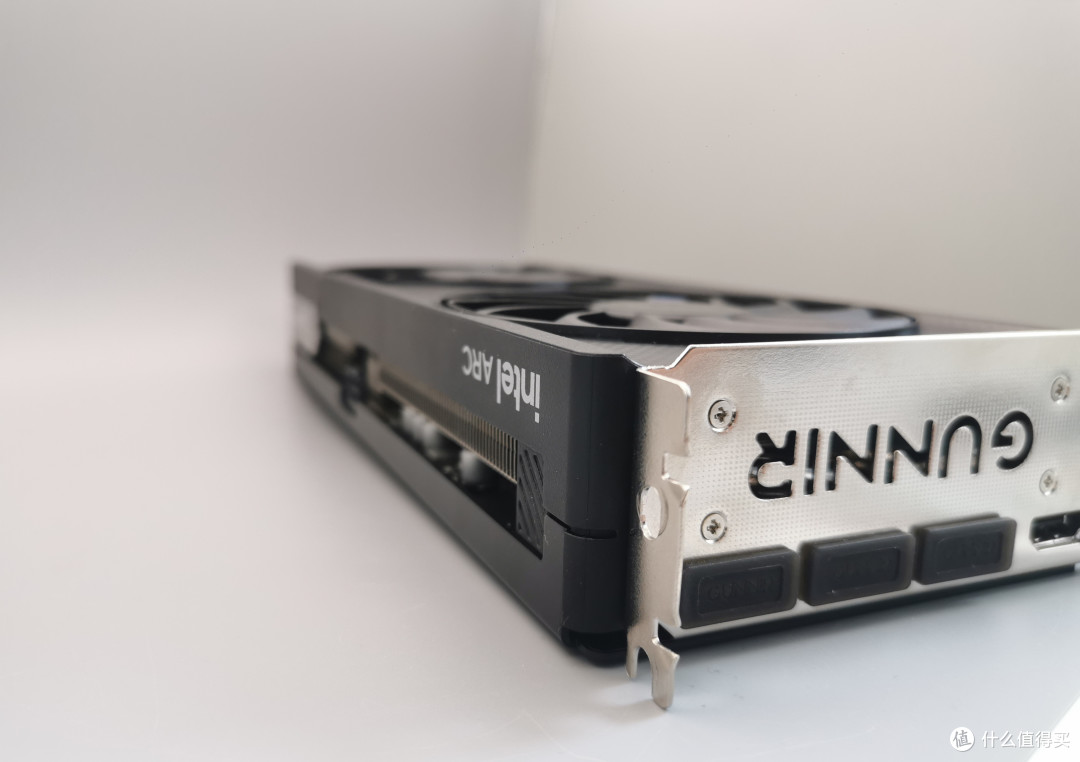

单8pin，无灯效；“intel Arc”锐炫的标识，安安静静。

输出接口，均为原生DP 2.1，中间DP口满血；下方转接出一个满血HDMI 2.1 FRL，妹夫家的98寸雷鸟上实测，可以开启4K@120hz

渐变式点状丝印，围绕在挡板第二槽开口，构成“GUNNIR”蓝戟英文LOGO，以前怎么没人想出这个点子？建议全员推广。

底部，PCIe 4.0 x8的金手指，固定扣处印有品牌标识，彰显订制。

官方规格表显示，不含挡片尺寸244x111x40mm；风罩包裹的显卡本体实测244x98x40，除开顶部底部的翘起造型，厚度38mm非常均匀。

标准的双槽厚度，越肩仅有6mm，小机箱友好；当然，电源接口如RTX50系斜置的话，高度侵占会更少。

拆解

TechPowerUp（以下简称TPU）首发时，已做过intel公版卡的拆解，原本我只想拆下导风罩，看看主板布局是否一致。

背板6颗、挡片4颗拧完，发现不太对劲。

一般的显卡，是散热器固定在PCB主板上，这卡明显反过来了，PCB固定在散热器上。

没法不动防拆贴，心一横直接开拆：游戏温度60℃出头的卡，三年用坏送修的可能性不大，没保修就没保修吧（切勿效仿）

正面的硅脂、硅脂垫吸附极紧，还好我AMD平台用的久，CPU连根拔起的经验丰富，电吹风对着散热器吹了一分钟，已经取下了风扇排线的主板，终于扯下来了。

（切记用力均匀，千万别来回平搓）

对比公版图片，蓝戟·源的局部细节并不相同，明显基于公版做了定制。

用棉签简单清理残余硅脂，长方形的GPU核心显露真身，晶圆周边有一大圈透明树脂胶固定。

根据TPU数据，代号“战斗法师G21”的这颗核心，集成晶体管196亿，晶圆面积272mm²

• 晶体管数量比RTX4060多3.7%，比RTX5060Ti少10.5%，仅为RTX4070的54.7%

• 晶圆面积比RTX4060大71%，比RTX5060Ti大50.3%，仅比RTX4070少7.5%

同为T积电代工5nm制程，制造成本以面积论，B580的流片、整卡成本非常接近RTX4070，但5060Ti 3499元的16GB建议零售价，国内足以买到两块丐版B580

同档Zui低的晶体管密度，Zui大的散热面积，也成就了B580的凉爽口碑。

核心供电

和公版一样，蓝戟·源并未将供电堆满，顶部空置了一路焊点。

6+2+2的供电规格，采用万国半导体全家桶（简称“万代”）。

PCB左侧，PWM多相主控，16V滤波电容、Drmos、铁素体电感、2.5V电容，构成六相GPU核心供电

• 【主控】丝印“AE676”，经万代官网逐一核对，型号为万代AOZ71120QI，最高支持8+2相供电

• 【低压滤波电容】丝印“5KE48”，台产钰邦固态电容，核对型号为钰邦160AV5K271M0810C，16V，270微法，5000小时耐久

• 【DrMOS】丝印“BP00”，AM5主板常见的万代AOZ5517QI，开关频率2Mhz，最大持续过流能力60A，10ms/10μs峰值电流可达80A/120A

• 【电感】蓝戟订制型号，与旗舰型号·光系列一致，宣传名为“潮汐”电感

• 【低压滤波电容】丝印“5KE46”，同是钰邦高耐久固态电容，2.5V，820毫法，官网查询得到两个型号，应该是矮型的2R5AV5K821M0608C

电感、DrMOS由硅脂垫导热至散热鳍片，又有风扇直吹，散热条件是旗舰主板都无法企及的。

查看官方规格书，万代AOZ5517QI在输入电压12V、输出电压1.8V、开关频次600khz条件下，过流40A时亦能保持92%以上的导电效率，单路功耗损失不超8w

简单粗暴点，按照主板算法、MOS系数1/2保守估算：

60A x MOS系数1/2 x 6相 x GPU平均电压1V = 180w

显存供电

显存技术领先Dram内存两代，速率带宽翻倍的同时，功耗和热量不可小觑。

蓝戟·源采用6颗三星GDDR6显存，丝印K4ZAF325BC-SC20，单颗容量2GB。

尾缀20结尾，代表着原始速率2ns，三星的命名规则多年未变。

以1秒的周期计算，额定频率2500Mhz，x8算得速率为20Gbps

而所有B580的显存出厂规格仅为2375Mhz，19Gbps，玩显卡的老炮，都明白这里的含金量。

玩超频，供电不能怂，两相显存供电与两相SA供电，分布上下：

• 【PWM主控】丝印“AK6C6”，再次苦力筛选，型号为万代AOZ71137QI，最高支持4+2+1相供电

• 【高压滤波电容】每两相共享一个“5KE48”丝印的钰邦160AV5K271M0810C，16V，270微法，5000小时耐久

• 【DrMOS】丝印“AC00”，万代AOZ5507QI，开关频率2Mhz，最大持续过流能力30A，10ms/10μs峰值电流可达50A/80A

• 【电感】很常见的R15铁素体电感，24年44周生产

• 【低压滤波电容】两相共用三个，仍是丝印“5KE46”的钰邦2R5AV5K821M0608C，2.5V、820毫法的高耐久固态电容

显存电流需求远不像GPU那么大，按照我的估算方法：

30A x MOS系数1/2 x 2相 x 显存平均电压1.35V = 41w

SA显存控制器部分同样具备41w的输出能力，加上GPU供电输出预估的180w能力，应付整卡功耗TBP 190w的Arc B580 12GB，绰绰有余。

其他用料

正面左下方，还有一组单相直出供电，为总线和周边辅助供电。

这相供电并没有主控，因为使用了一颗高度整合的直流同步降压模块万代AOZ2261NQI-11

其类似于AM5主板上常见的麦凌威MXL7630，整合了PWM主控和DrMOS，但过流能力只有8A，可输出电压最低0.6V、最高不超输入电压的85%。

翻转至背面时，瞟了一眼PCB：从白色绝缘层来数，应该可以排除6层PCB，而是8层PCB。

惊喜。

来到背面，贴片元件不多，winband华邦 8MB容量的BIOS芯片真是一眼醒目。

（被刷机钳折磨的恐惧）

GPU背面、显存供电背面，串接了四颗470微法的铝聚合物电容，同样来自台系钰邦。

（这货不叫钽电容）

左侧，除开风扇插座，留有灯效插座；左下、右上各有5个LED灯珠空焊位，可衍生出高阶电竞型号。

背板很轻，铝制，内贴绝缘膜。

散热器，塑料风罩以外部分全镀镍。

硅胶垫厚1.5mm，不但覆盖显存，也覆盖了供电。

电感、DrMOS功率级压的结结实实，而且针对显存、辅助供电的DrMOS功率级做了定制化延伸，5颗小型DrMOS全部照顾到了。

DrMOS有散热，这不稀奇；电感加散热，还是头一回见到；零散布局的发热件，一个也没漏。

神仙工程师，我吹爆。

大家都这么玩，还会有人吐槽啸叫么？

主板、显卡的啸叫，就是电感高频率震动引发的呀

再回到散热器，显存、电感、功率级以铝片链接；GPU部分材质明显不同，略凸出铝板、非一体，应该是纯铜镀镍。

GPU部分，是否具备均热真空腔，拆解不全无法判别；四根6mm热管贯穿其中。

两根热管与卡身基本等长；中间两根热管、末端S型弯折，多延伸出半个卡长，总长度约为一个半卡长。

双扇规格9215，92mm直径、15mm厚度，最高转速3035rpm左右。

和旗舰型号一致，采用最新环形扇叶，扇叶11片，降噪减震增压，官网名曰“幽刃”。

风压增加26%的同时，降噪11%

类似设计的有酷冷至尊莫比乌斯系列，一个12寸无光风扇市价89元左右。

从三扇旗舰的拆解看，风扇来自EcoTherm深圳高昱电子，显卡散热器方案的国产顶级供应商。

高昱官网晒图显示，其客户包含柏能、技嘉、七彩虹、同德，显卡散热器涵盖超级雕、PGF玩家力量、金属大师、iGame等型号。

小结

蓝戟 源系列 B580 12GB的做工用料，看完拆解自有公论

所用元件皆为国产，应该不会受时事影响；哪怕是老美的品牌万代，早已在重庆投产，集12英寸芯片制造及封装测试集成为一体，功率半导体企业里的全球首家

字数严重超标，游戏测试和超频部分，下篇再见

（注：非机电相关专业，如有错漏敬请指正）
