前言

图拉斯推出的这款大眼仔智能屏显60W氮化镓充电器，专为高端智能终端设备量身打造，外观采用潮趣灵动的小圆蛋造型与圆润线条，配备折叠插脚设计，精致小巧且极具辨识度。

产品适配苹果生态，涵盖iPhone 8-17系列、iPad以及MacBook等设备，插上电缆即可自动识别机型并。

在充电体验方面，该充电器支持PD3.2/AVS/PPS、QC3.0、QC4+等主流快充协议，可满足市面多数手机、平板电脑、轻薄笔电等设备的快充需求。

此外，充电器正面搭载了一块智显屏，并将充电状态可视化与萌宠表情交互相融合。屏幕支持大眼仔萌趣表情模式与专业参数模式切换，直观呈现实时充电功率、电压电流及四段电量专属表情，使用状态一目了然。

下面充电头网就对这款图拉斯大眼仔60W氮化镓充电器进行详细拆解，看看其内部结构设计与用料究竟如何。

产品外观

包装盒正面印有图拉斯品牌标识、产品名称、功率标识以及产品艺术涂装画。

包装盒背面印有产品详细参数信息、制造商信息及各类认证标识。这里到后续实物环节再介绍。

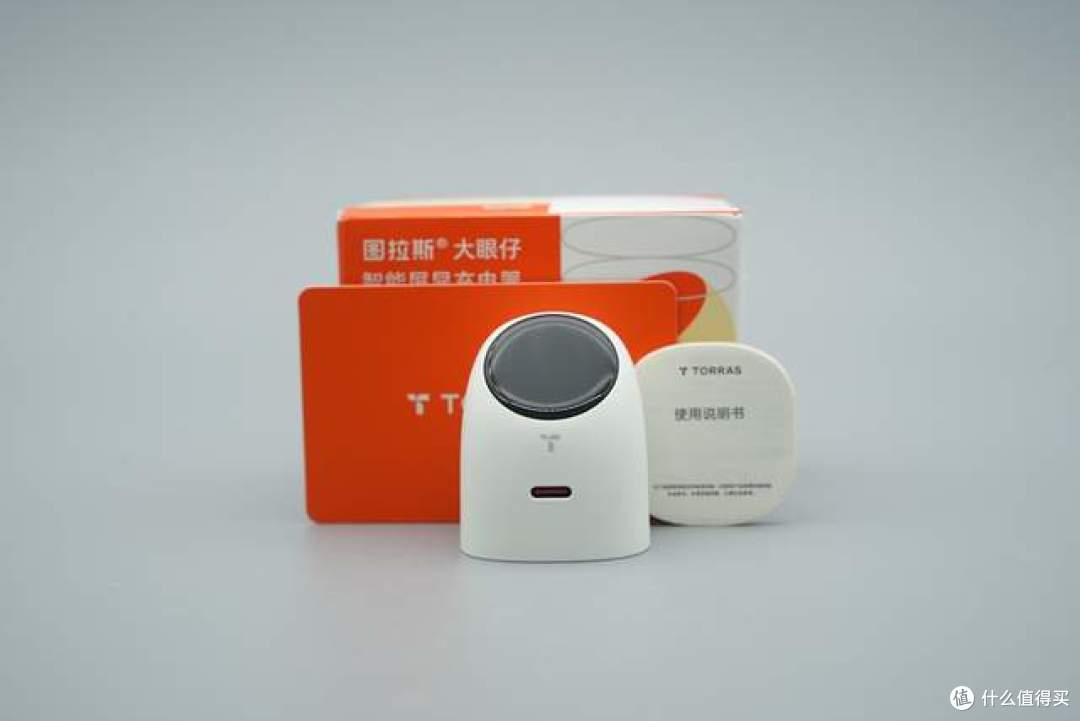

打开包装盒，内部包含充电器本体、大眼仔速养指南卡片、使用说明书以及合格证等。

附带的大眼仔速养指南卡片通过插画演示了接入电源、连接设备、轻拍互动、查看状态及长按休眠等操作说明。

充电器出厂贴有交互操作指引保护膜，并标注有轻拍一下切换互动表情、连拍两下查看状态以及长按两秒熄灭屏幕的操作提示。

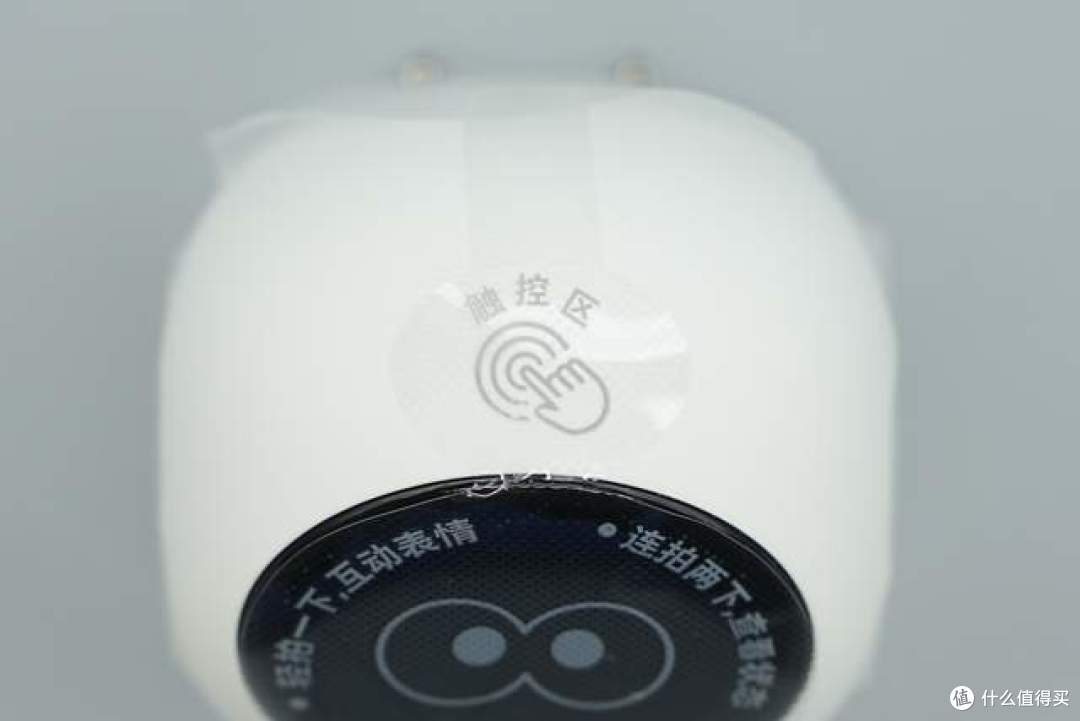

机身顶部贴有触控区标识贴纸，提示用户触控该区域交互。

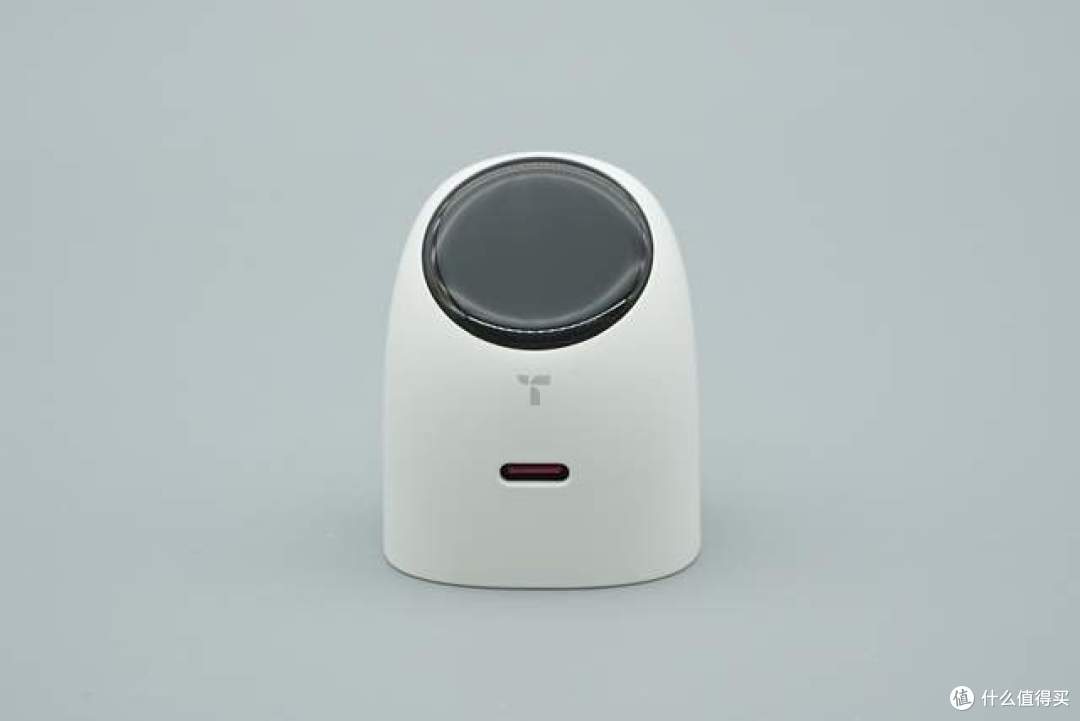

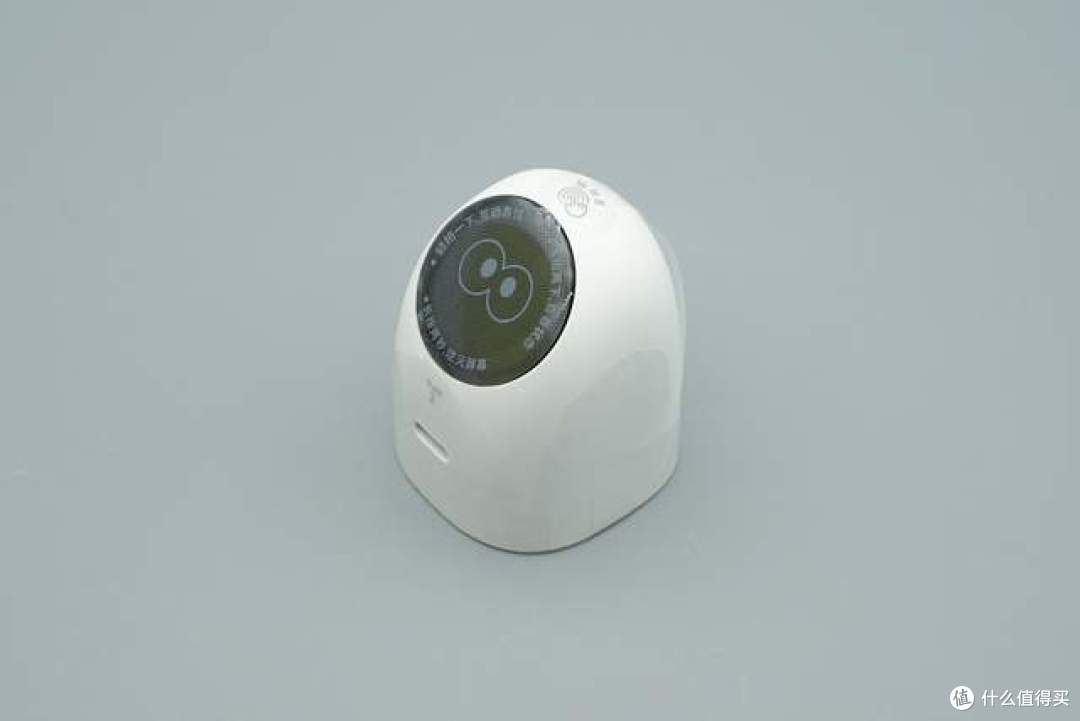

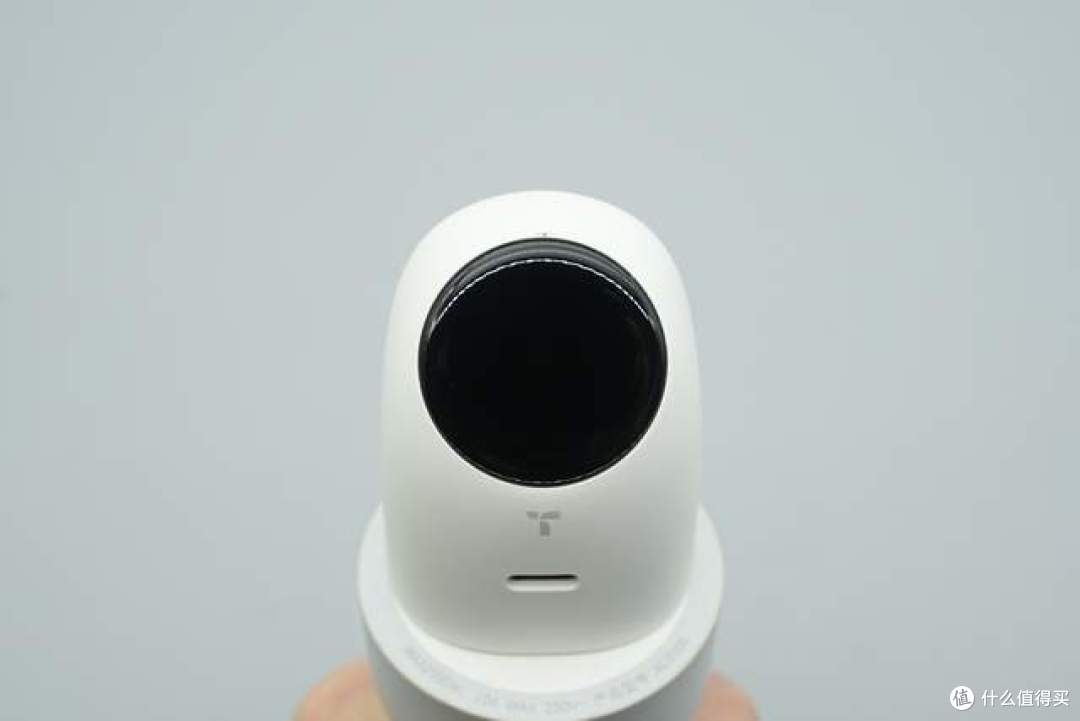

产品采用白色细磨砂与黑色亮面亚力克面板拼接设计，正面倾斜角度镶嵌嵌入式智能显示屏。

充电器整体采用前高后低的流线型圆弧设计，屏幕呈现适宜人眼视角观看的倾斜角度。

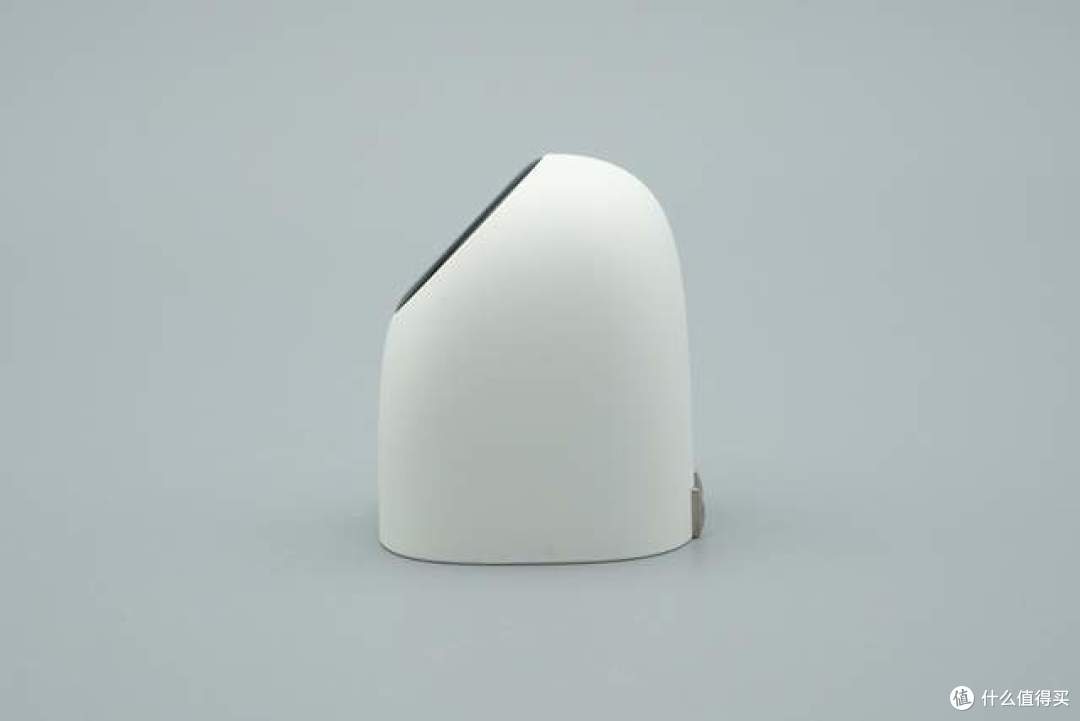

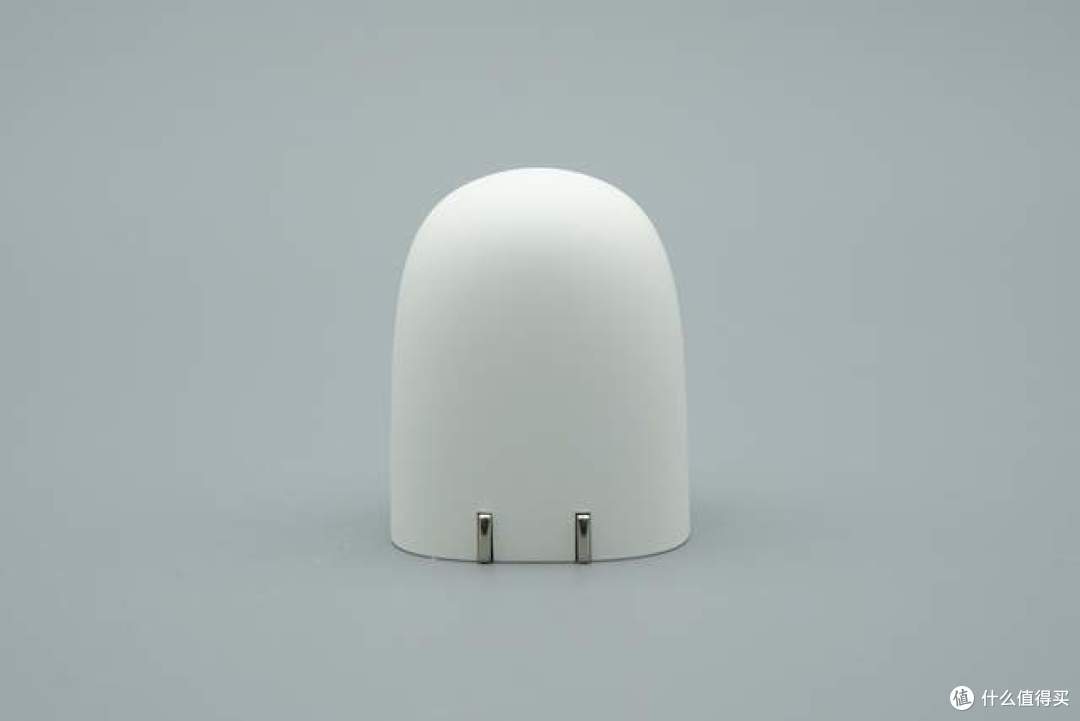

机身背面圆润平滑，底部配备可折叠插脚，方便收纳出游携行。

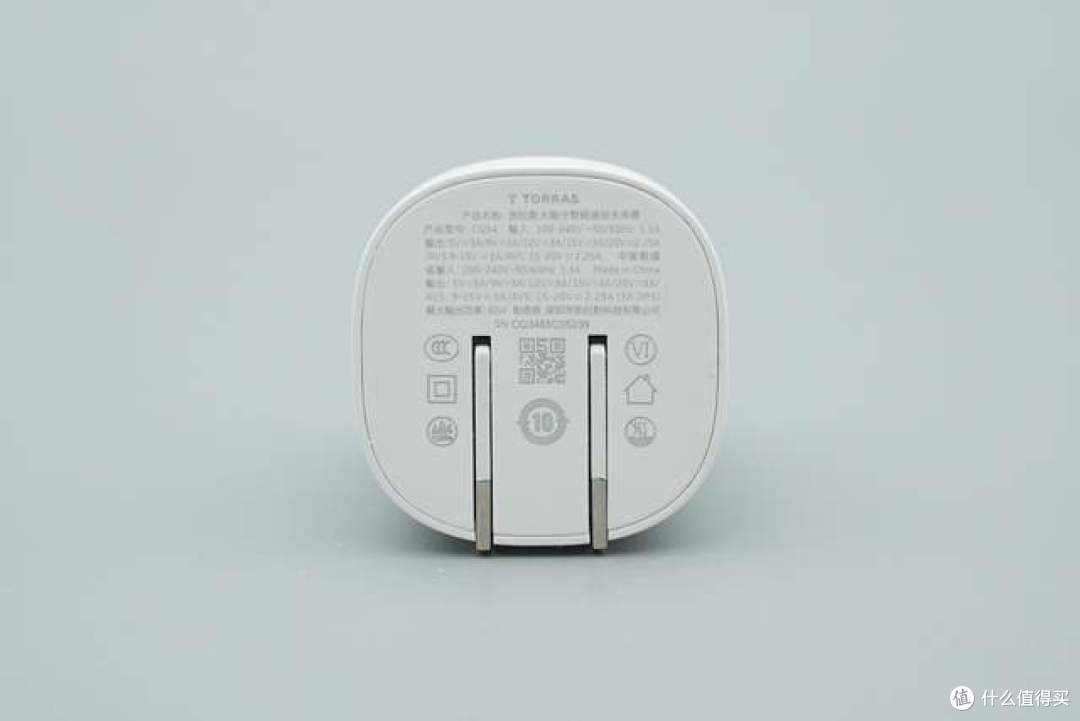

充电器底部平整，印有详细的产品铭牌。

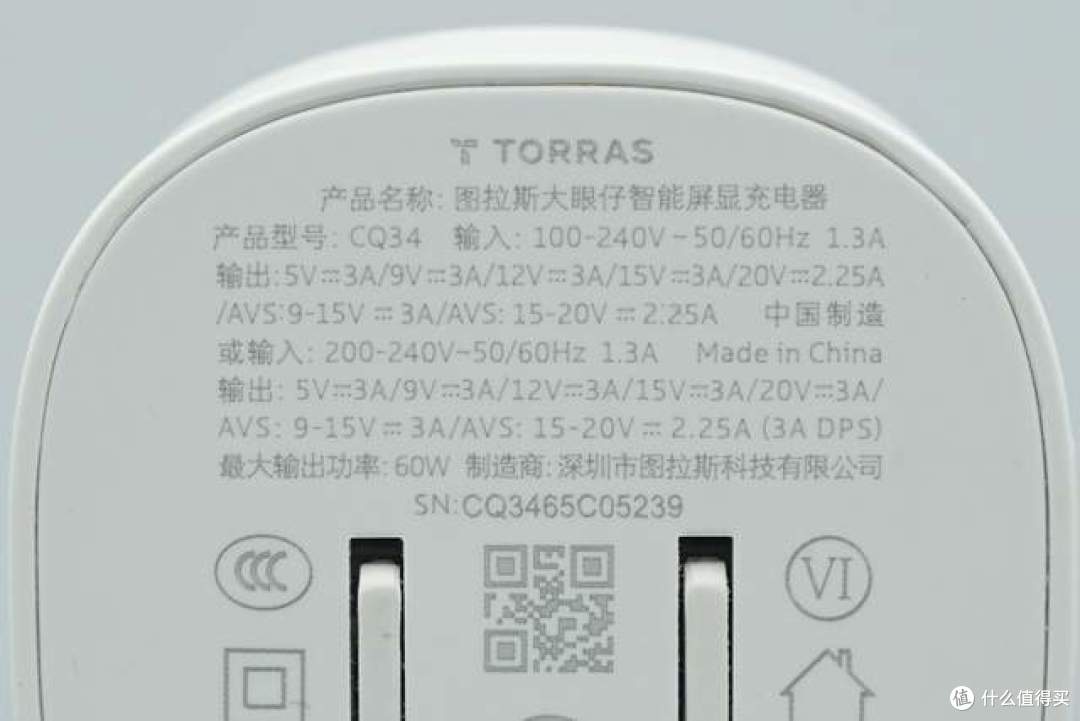

底部铭牌信息如下：

产品名称：图拉斯大眼仔智能屏显充电器

产品型号：CQ34

输入：100-240V~ 50/60Hz 1.3A

输出：5V3A、9V3A、12V3A、15V3A、20V2.25A

AVS：9-15V3A、15-20V2.25A

或输入：200-240V~ 50/60Hz 1.3A

输出：5V3A、9V3A、12V3A、15V3A、20V3A、AVS: 9-15V3A

AVS: 15-20V2.25A (3A DPS)

最大输出功率：60W

制造商：深圳市图拉斯科技有限公司

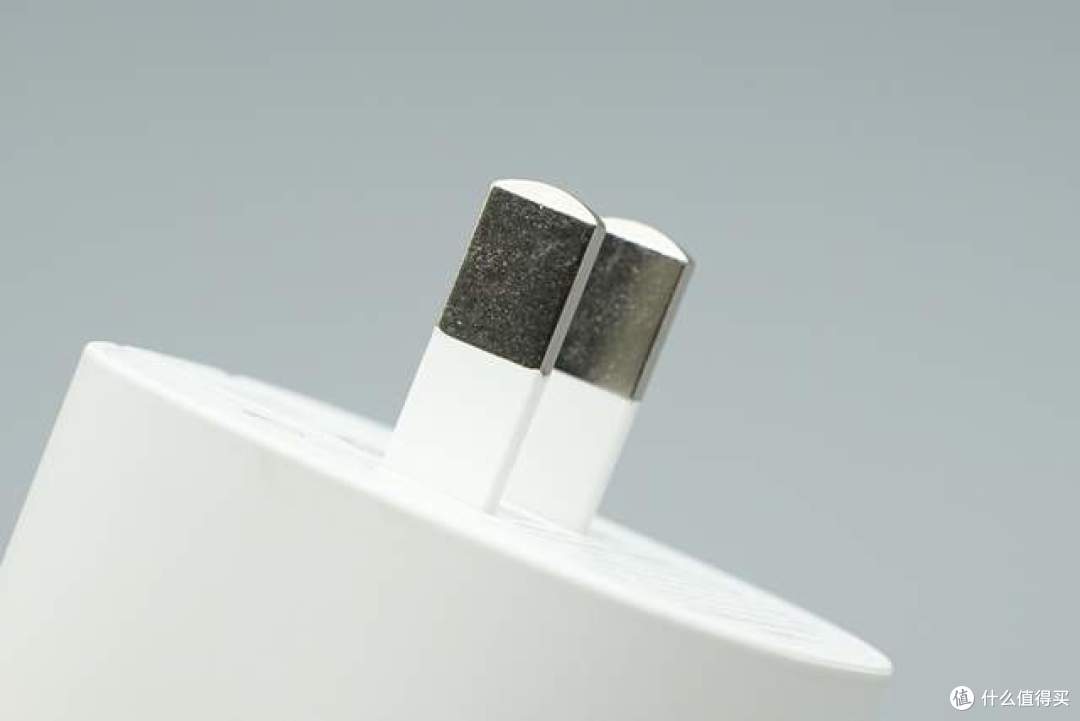

插脚为新国标折叠插脚设计。

产品快充协议兼容性

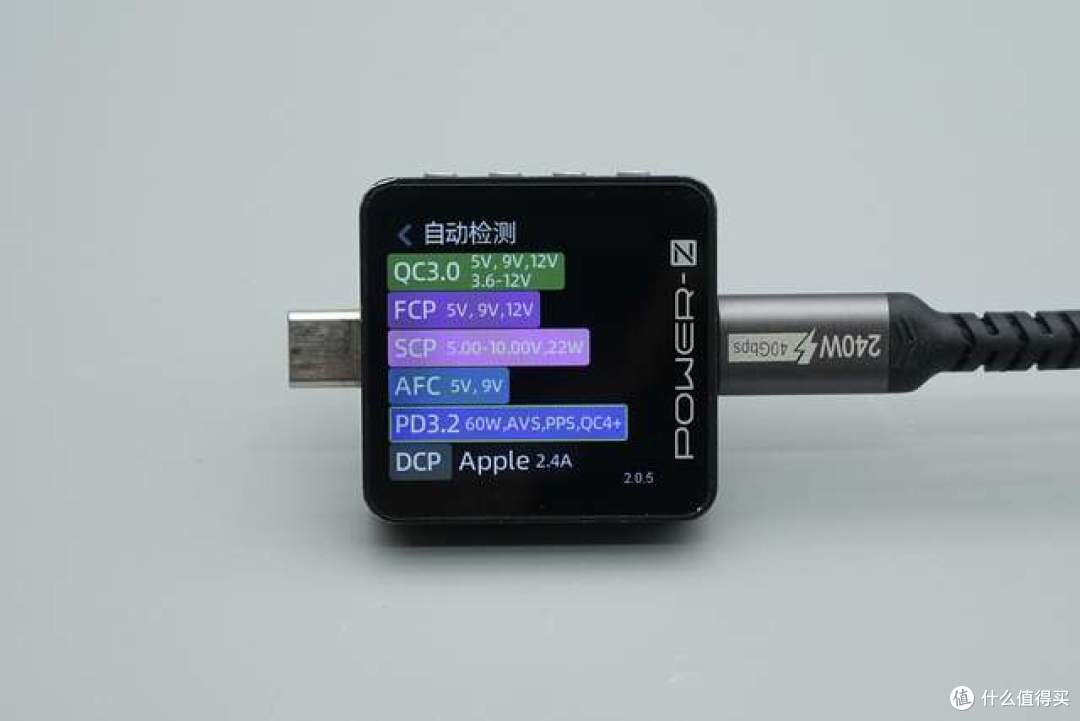

使用POWER-Z KM003C测得USB-C口支持QC3.0、FCP、SCP、AFC、PD3.2/AVS/PPS、QC4+、DCP以及Apple 2.4A快充协议。

相关阅读：POWER-Z KM003C 快充协议检测功能教程及说明

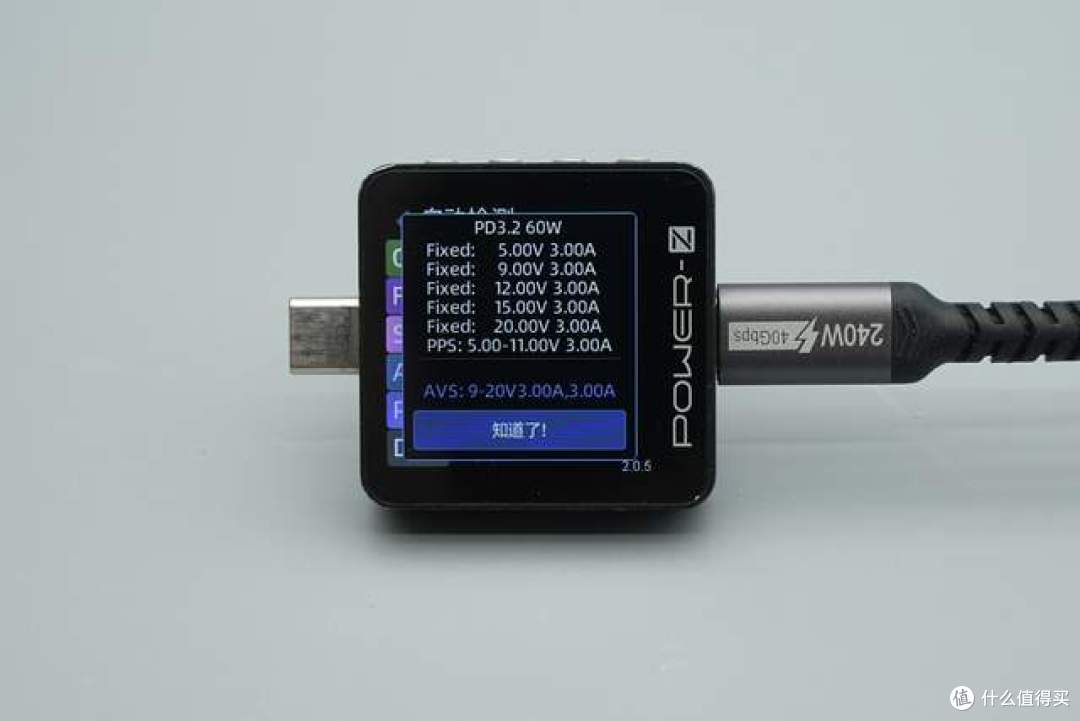

读取PDO报文，USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，5.00-11.00V 3.00A PPS档位，以及9-20V 3.00A AVS档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

产品尺寸重量

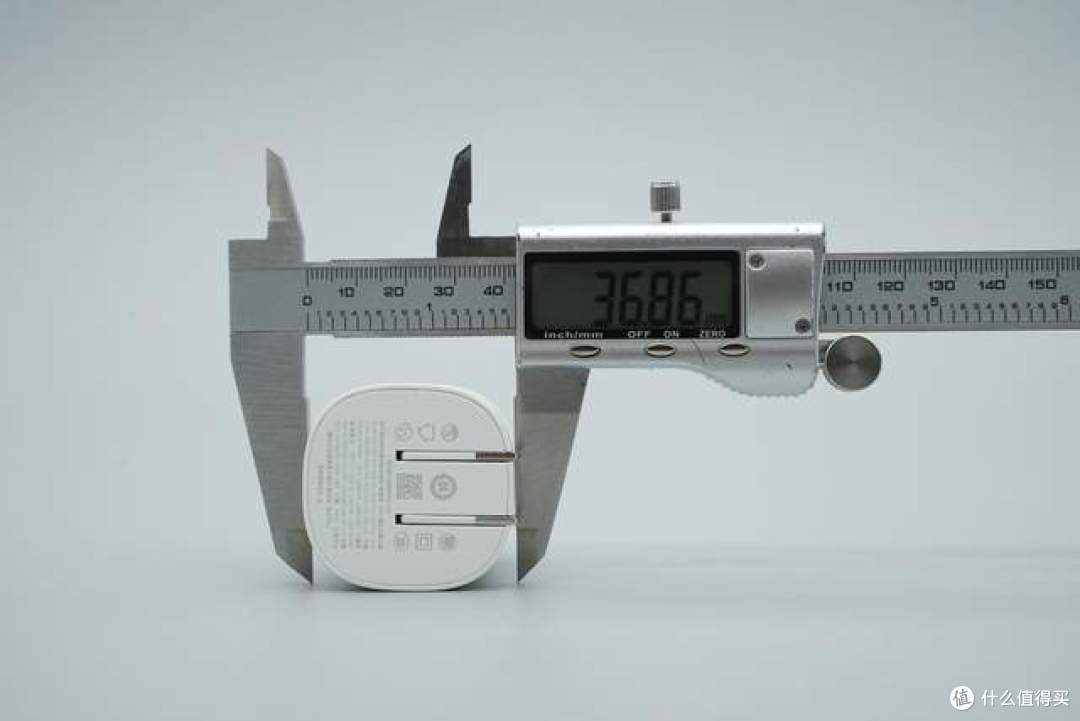

使用游标卡尺测得充电器机身长度约为36.86mm。

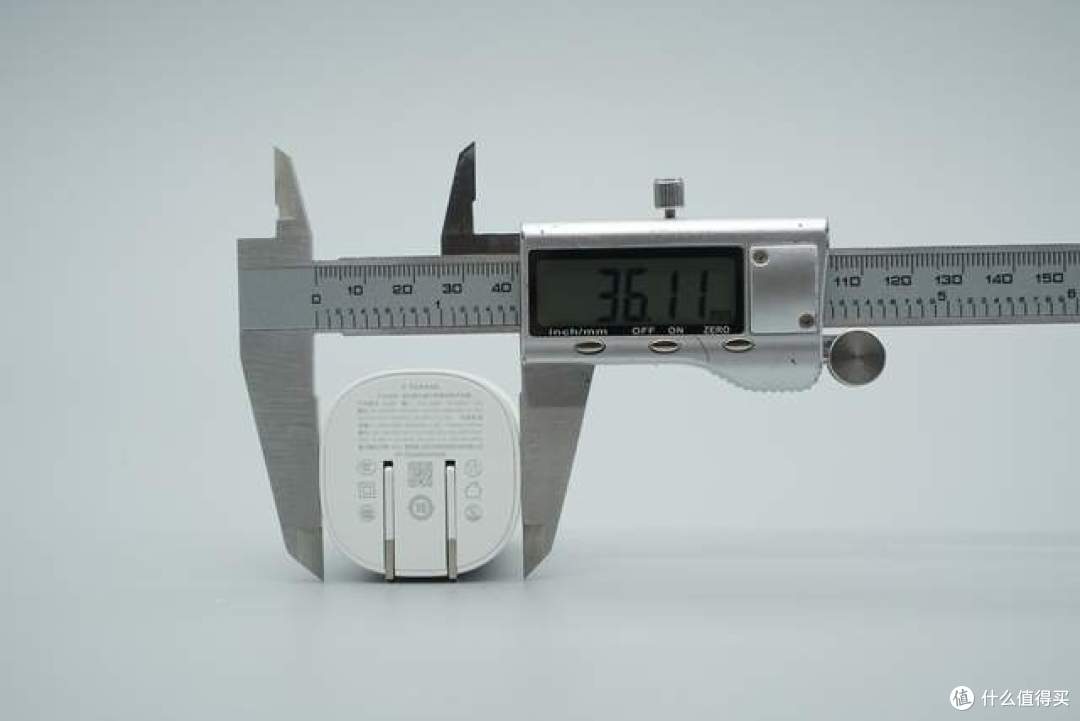

测得充电器机身宽度约为36.11mm。

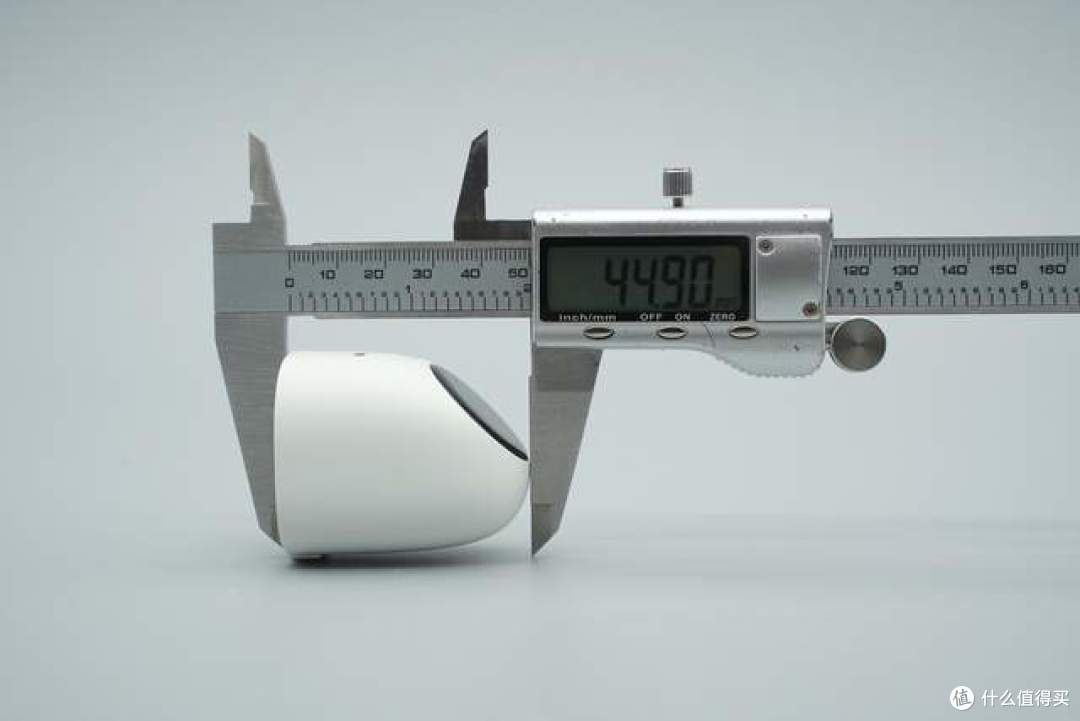

测得充电器机身高度约为44.90mm。

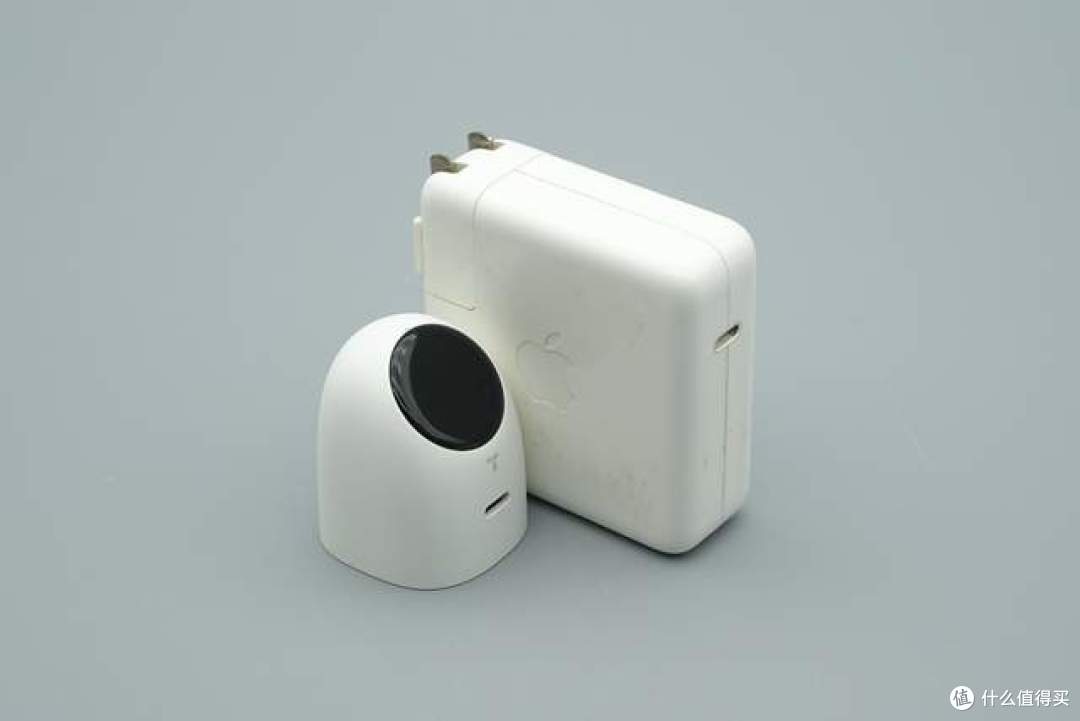

将图拉斯大眼仔60W充电器与苹果原装61W充电器放在一起对比，体积优势十分明显。

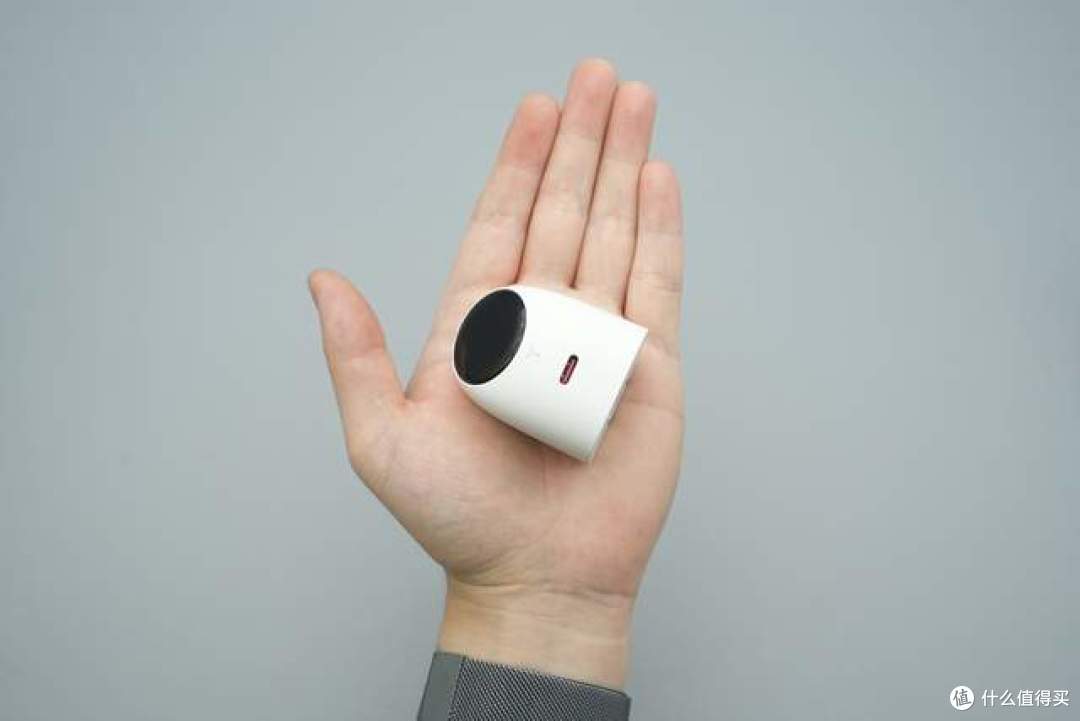

将产品放置于成年男性掌心，大小如图所示。

产品智能交互

将充电器接通电源，不接入设备时进入待机黑屏状态。

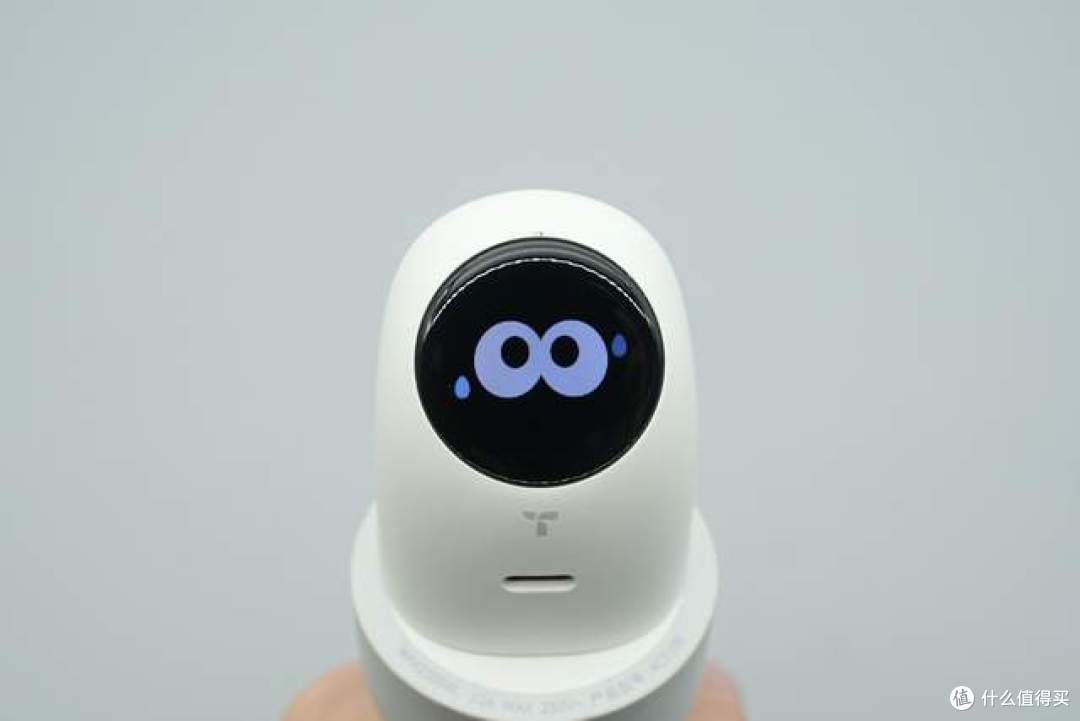

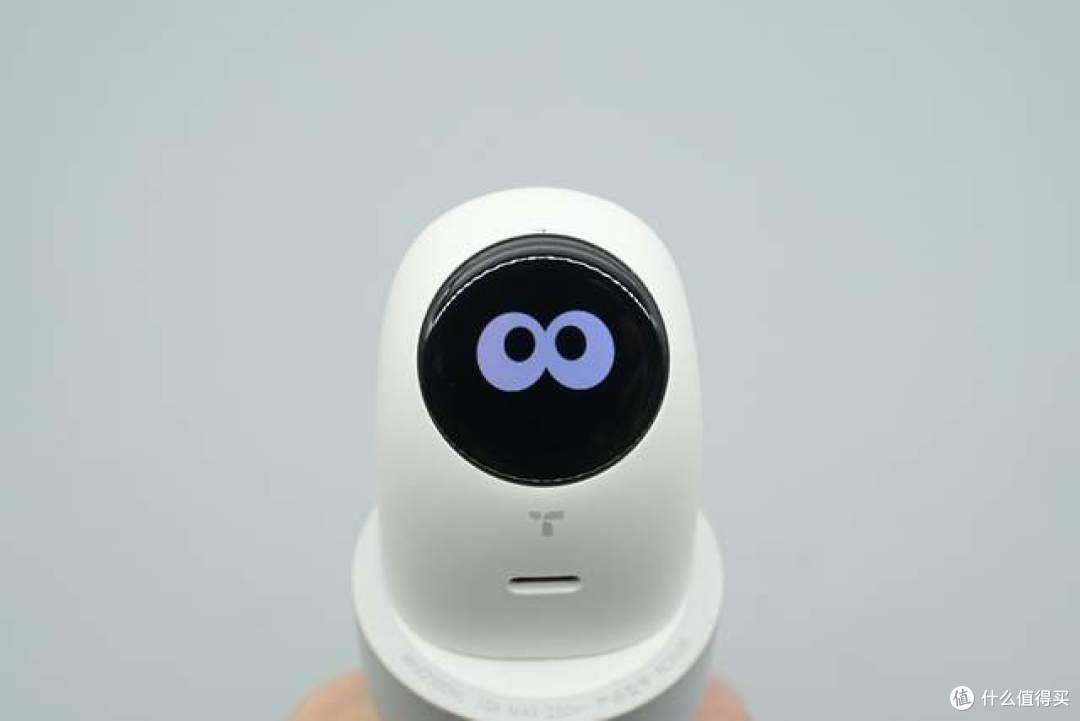

轻拍顶部触控区，屏幕立刻显示萌趣大眼仔表情。

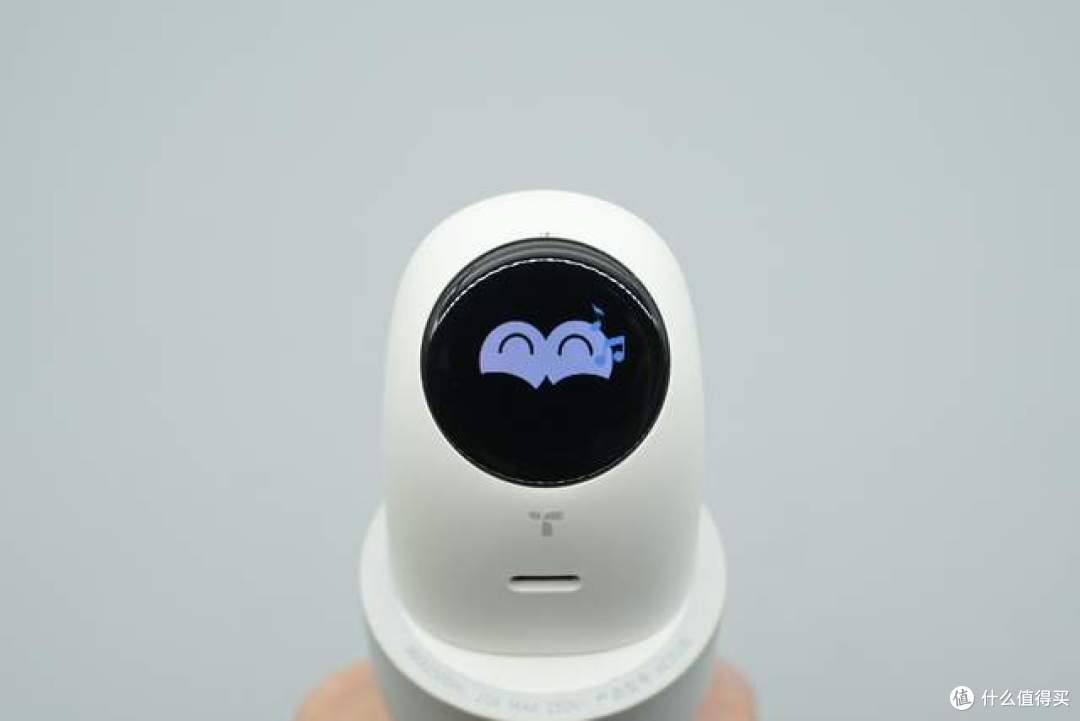

继续拍击交互，屏幕切换至欢快带音符的开心表情。

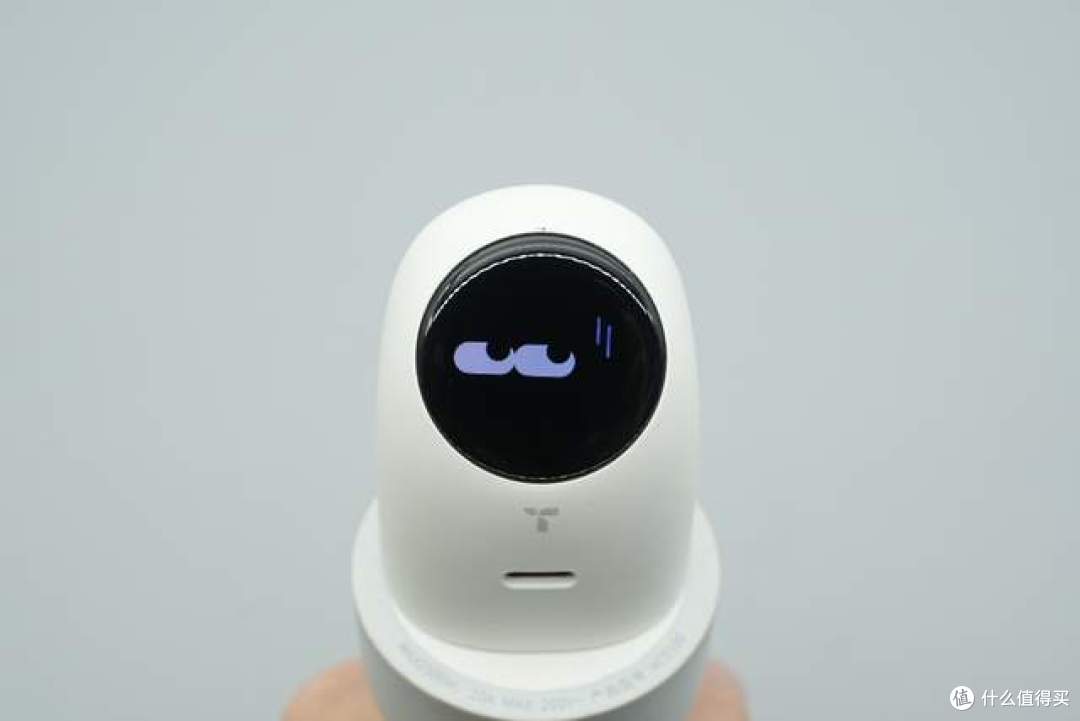

继续拍击交互，可调出带有无辜黑线的呆萌表情。

再次拍击还可以切换动画。产品实际有更多动画可供选择，受限于篇幅仅展示上述三种表情。

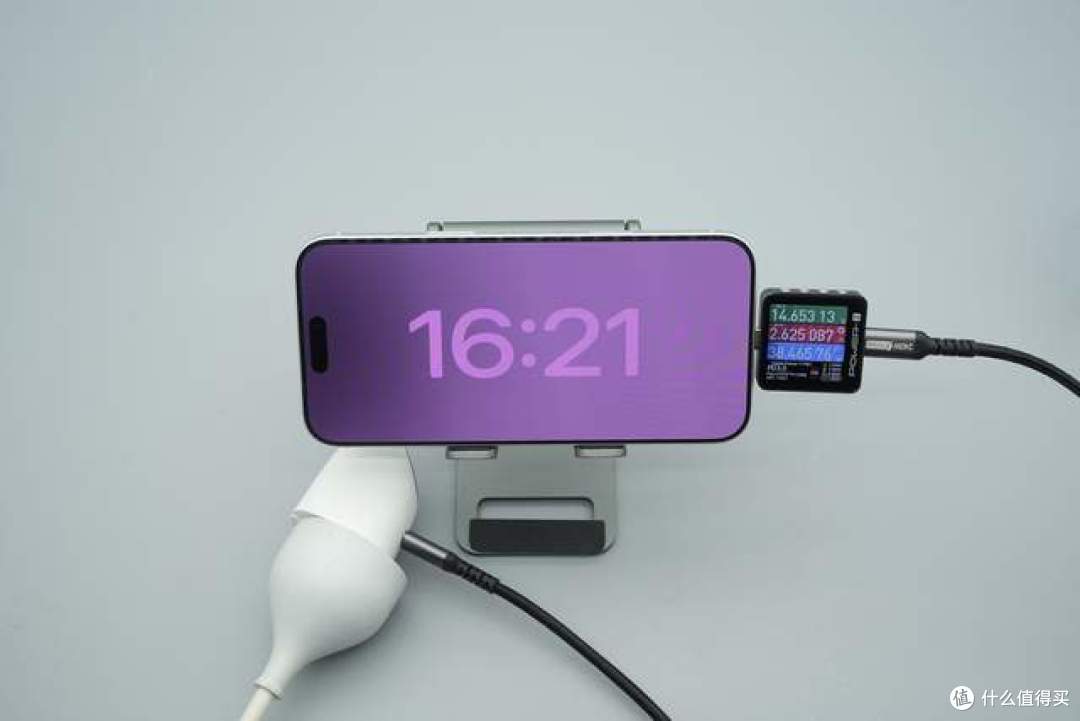

连接手机进行实际充电测试，POWER-Z KM003C仪表显示实时充电电压约为14.65V，电流2.62A，功率达到38.46W。

相关阅读：POWER-Z KM003C功率测试教程及说明

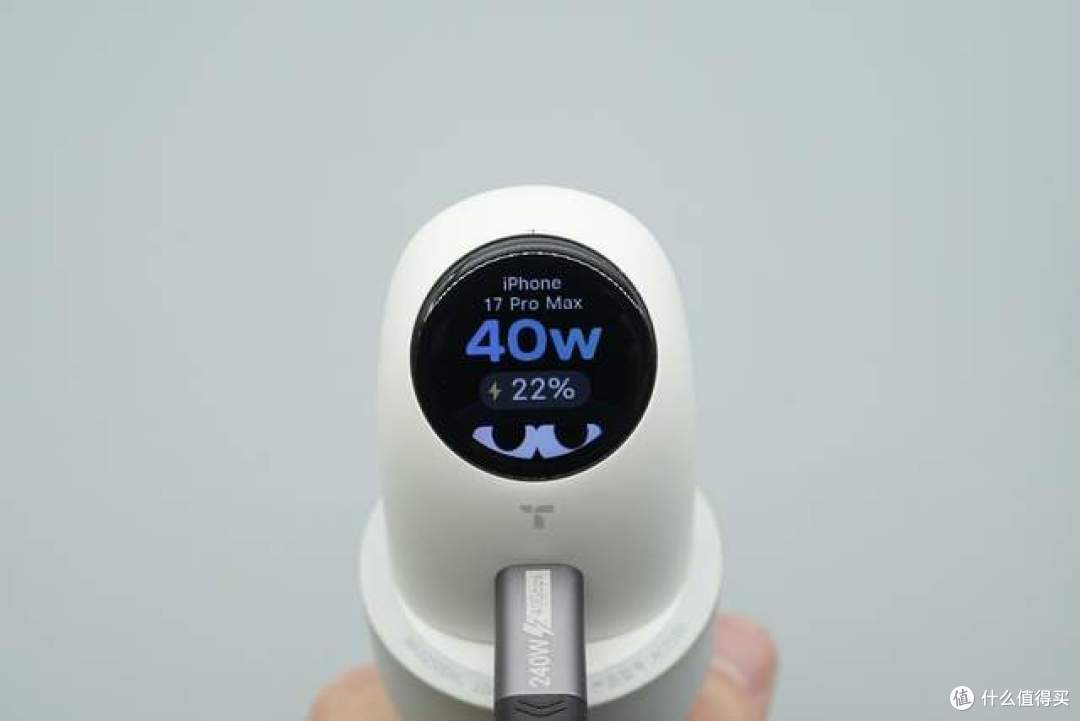

此时充电器屏幕实时同步显示设备名称iPhone 17 Pro Max、实时功率40W以及当前手机电量22%，一手掌握实时充电状态。

产品PCBA全貌解析

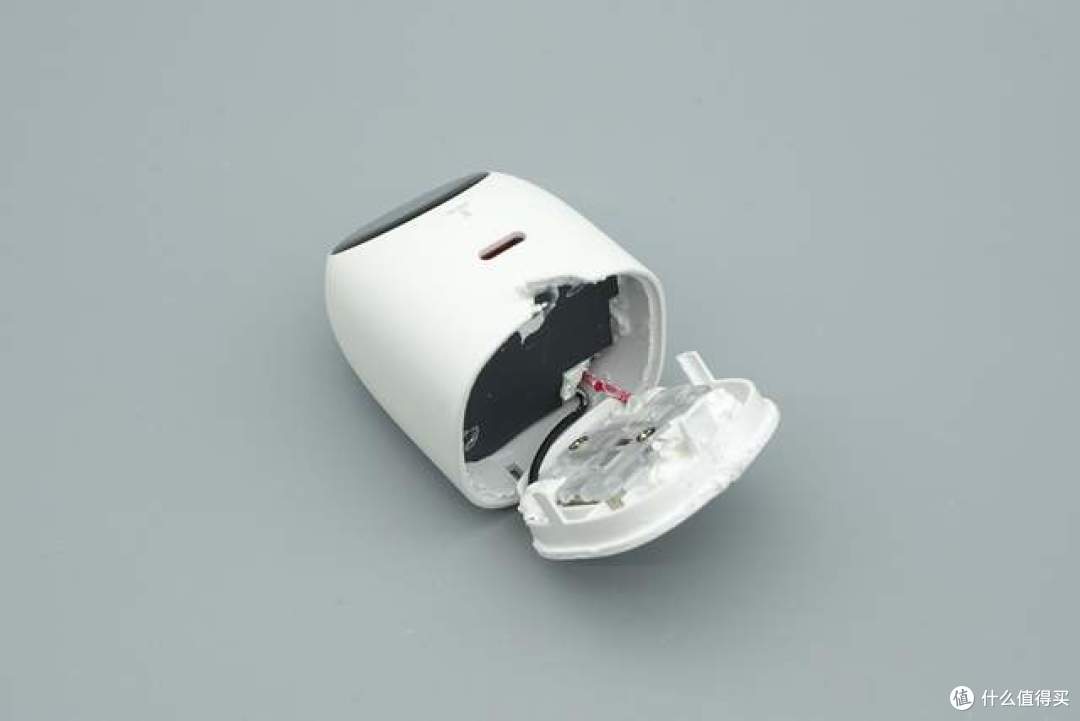

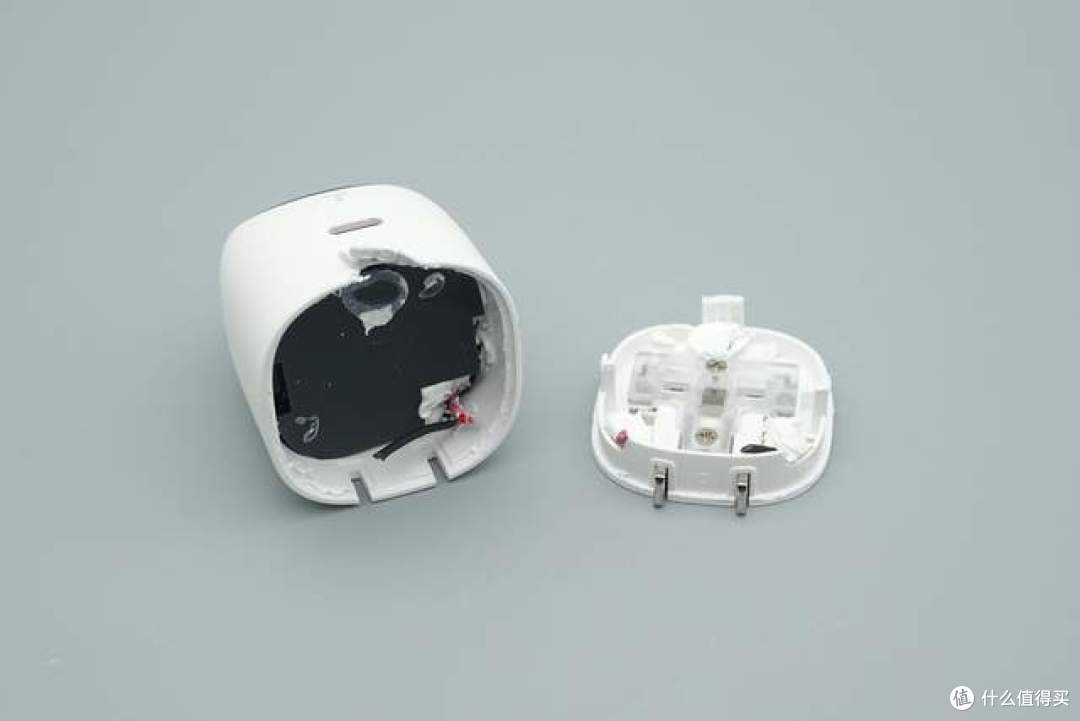

沿充电器底部输入端将底座外壳撬开，插脚与内部电路通过软导线焊接连接。

将底部折叠插脚模块分离，可见内部PCBA设有麦拉片绝缘。

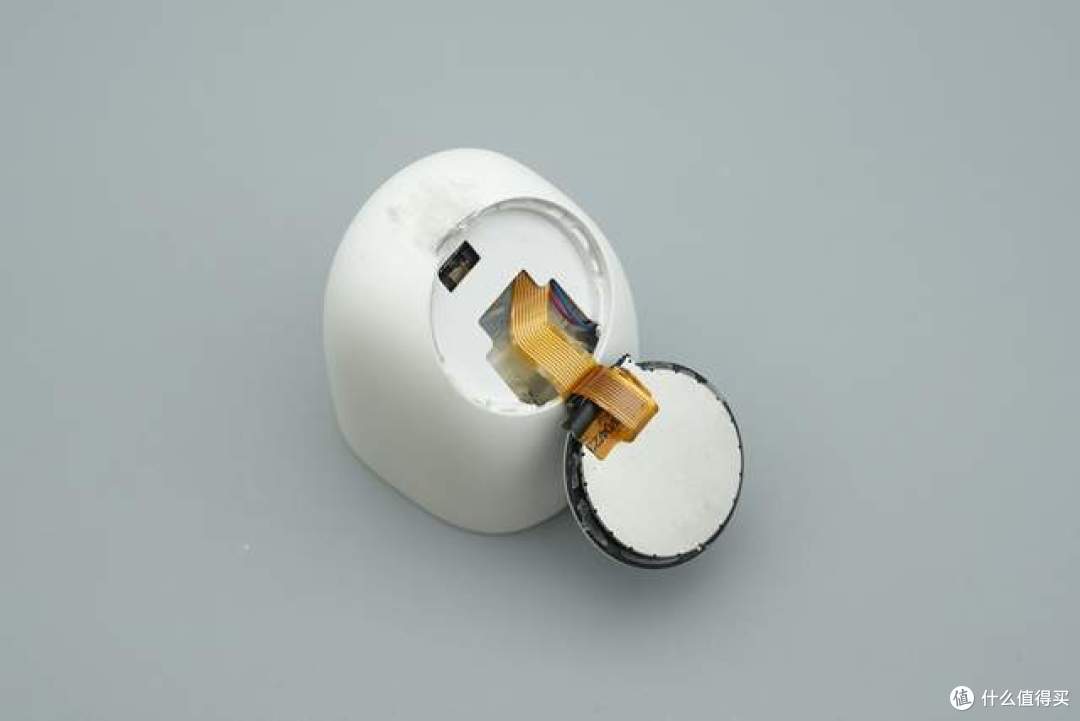

从顶部撬开圆形智能显示屏模组，屏幕背面通过FPC排线与内部主板连接。

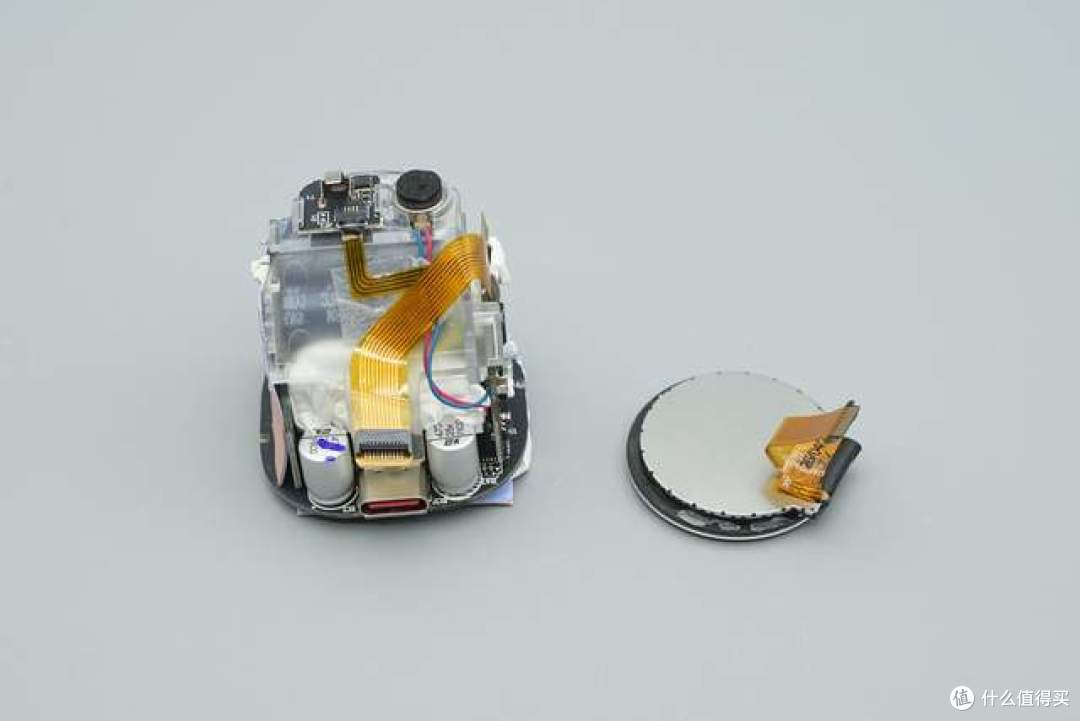

将内部PCBA模块与显示屏模组整体从外壳中取出。屏幕模块以及触摸小板通过FPC排线与屏幕驱动小板连接。

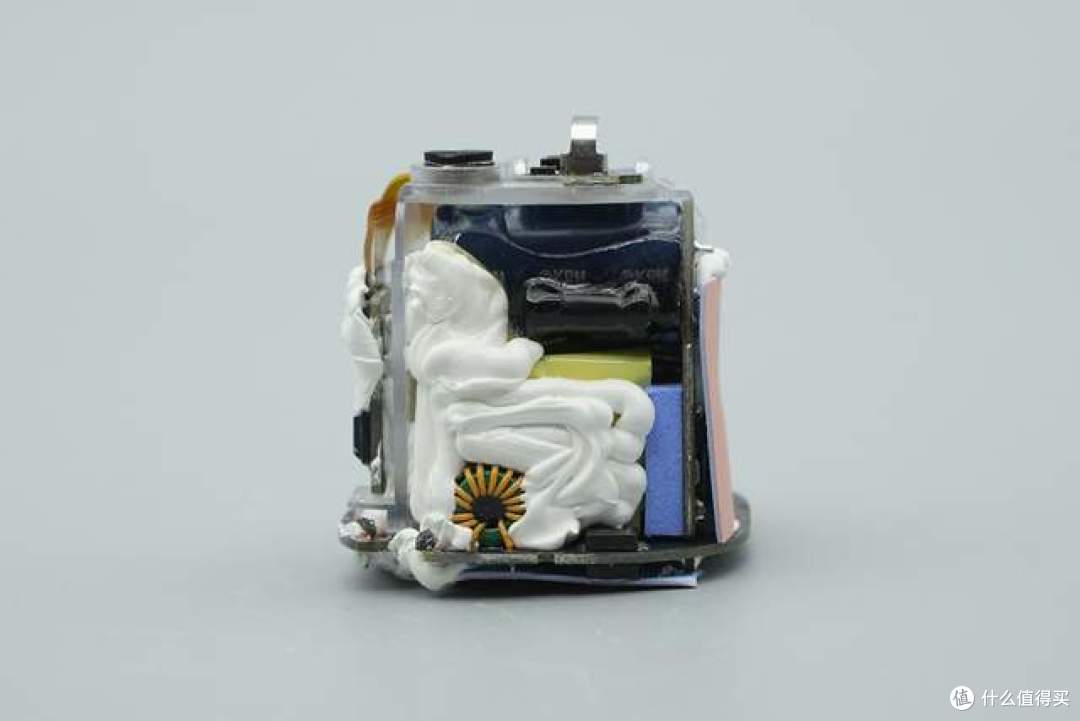

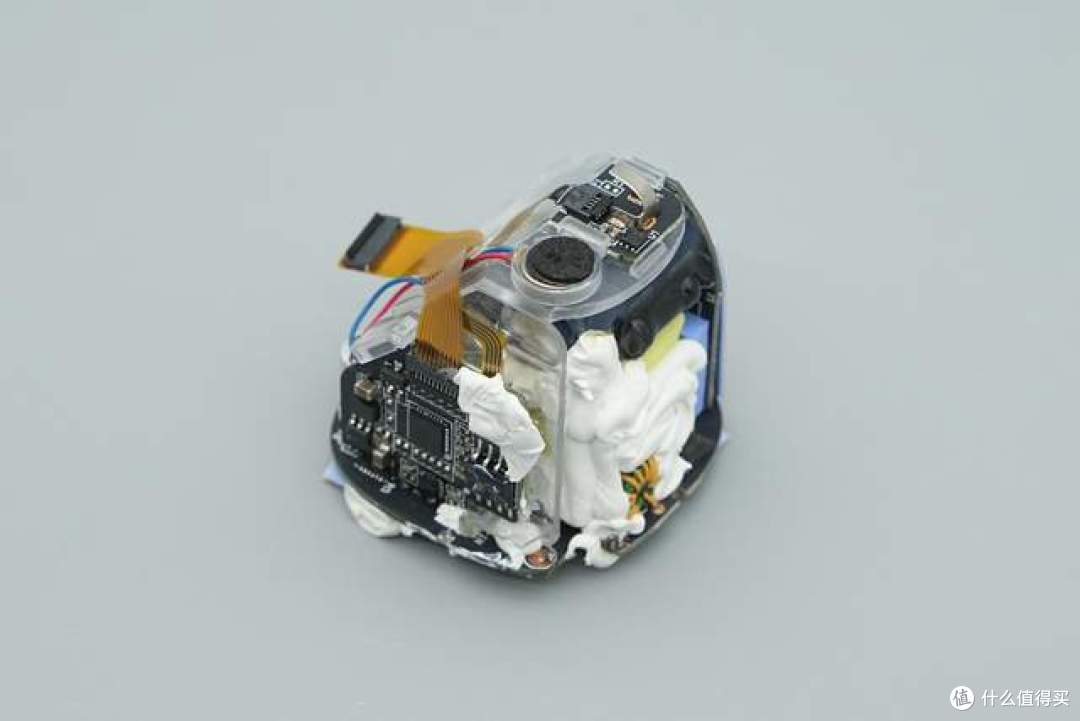

取出后的PCBA模块多块小板堆叠结构，内部灌注白色导胶。产品整体设有透明框架用于支撑屏幕模块并提升机械强度。

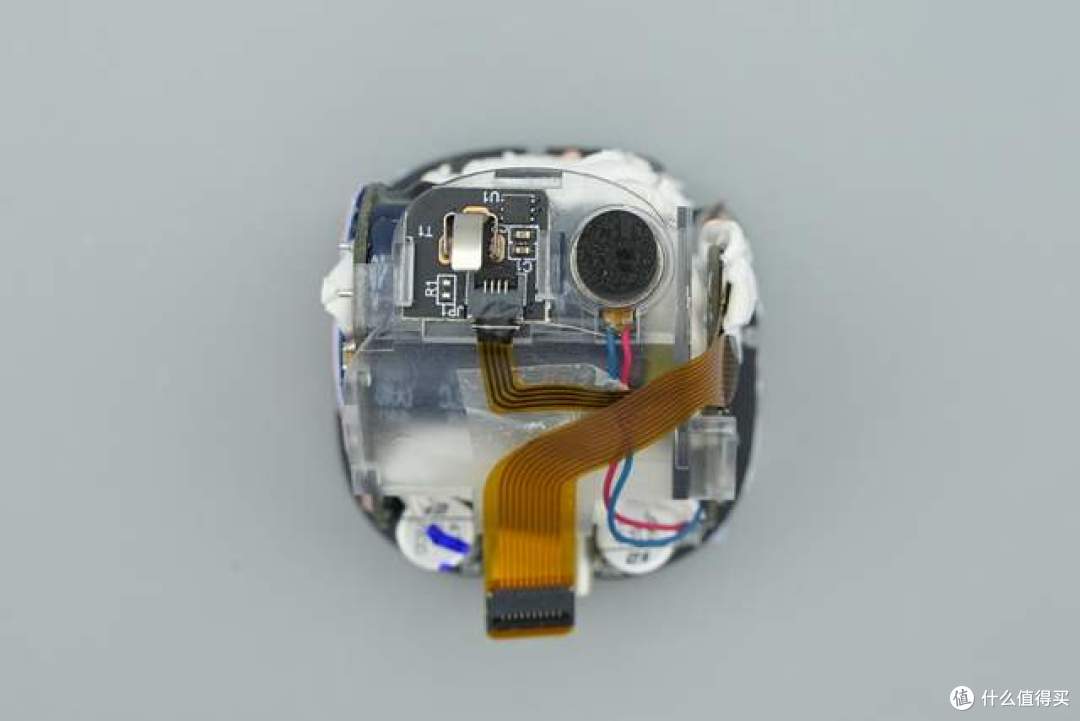

顶部设有触摸小板，旁边固定有一颗震动马达，用于在交互时给予用户反馈。

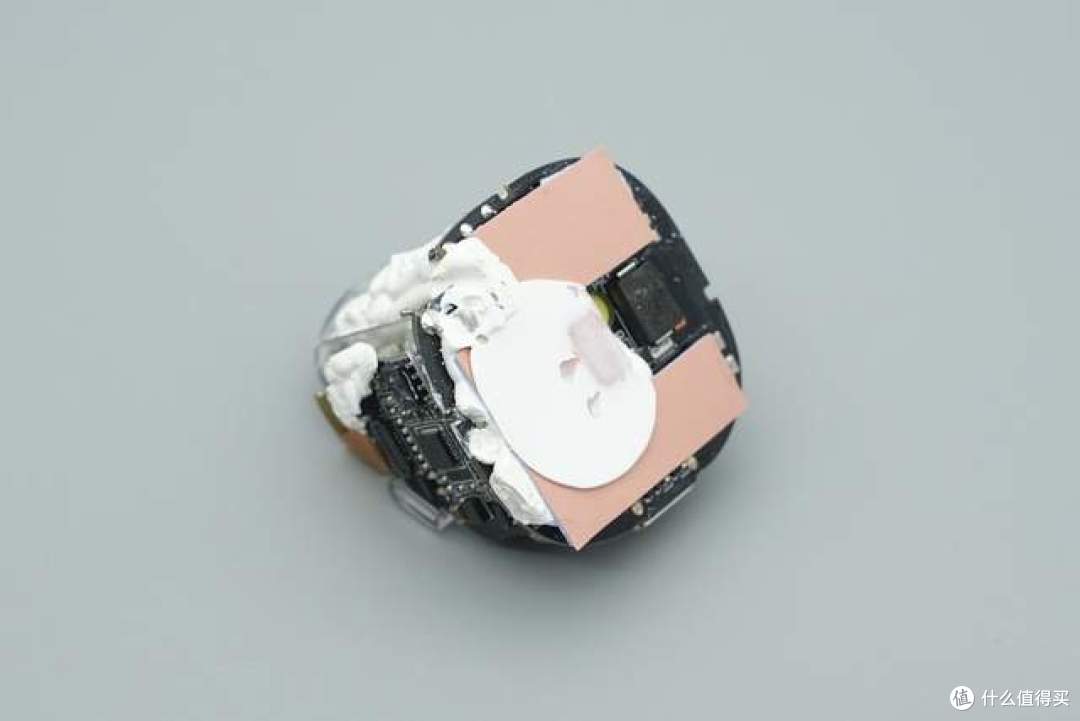

去除麦拉片后可见PCBA模块底部粘贴有散热垫，用于将热量快速均匀传导至外壳。

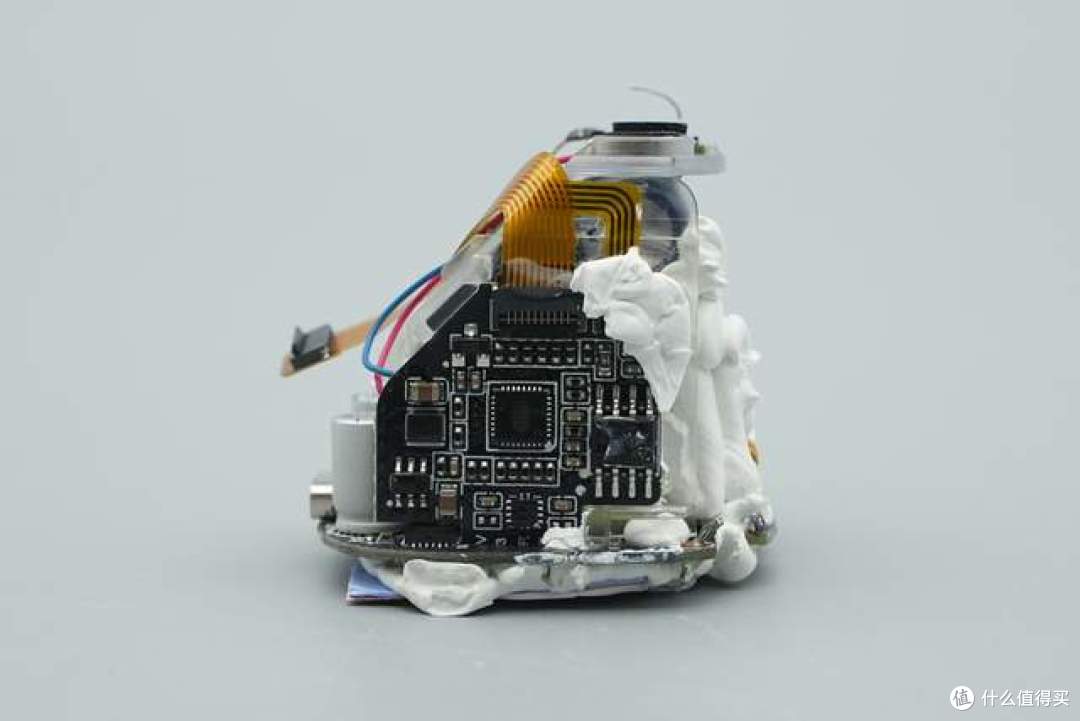

产品一侧可见屏幕驱动小板。

产品另一次为交流输入端。

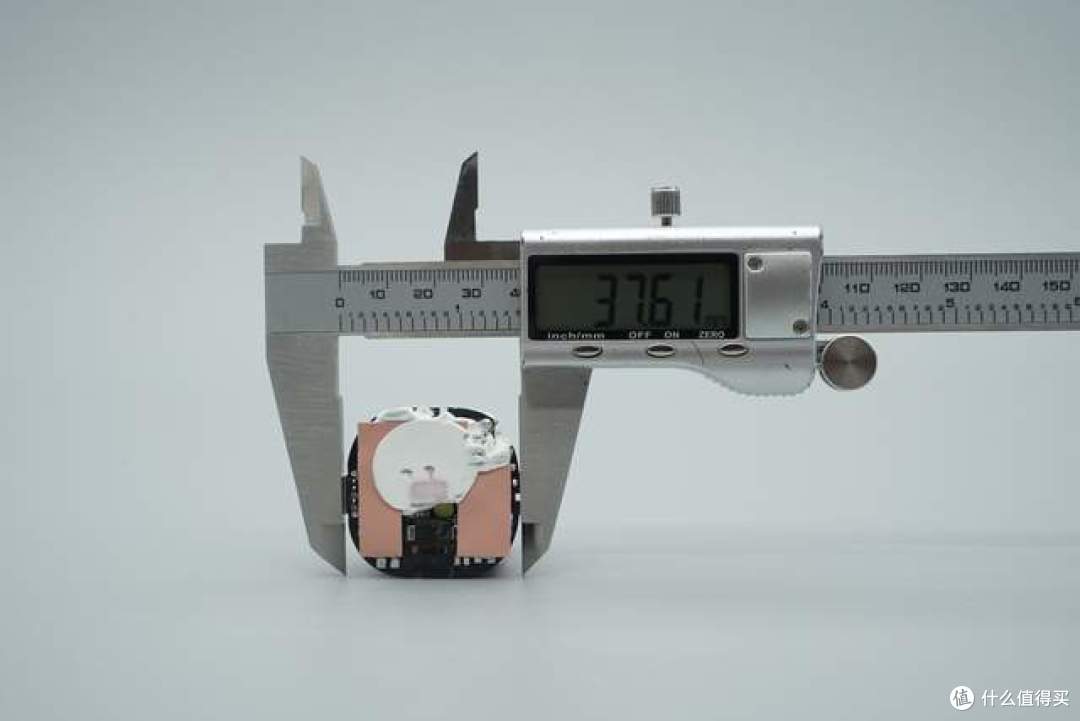

使用游标卡尺测得PCBA模块的长度约为37.61mm。

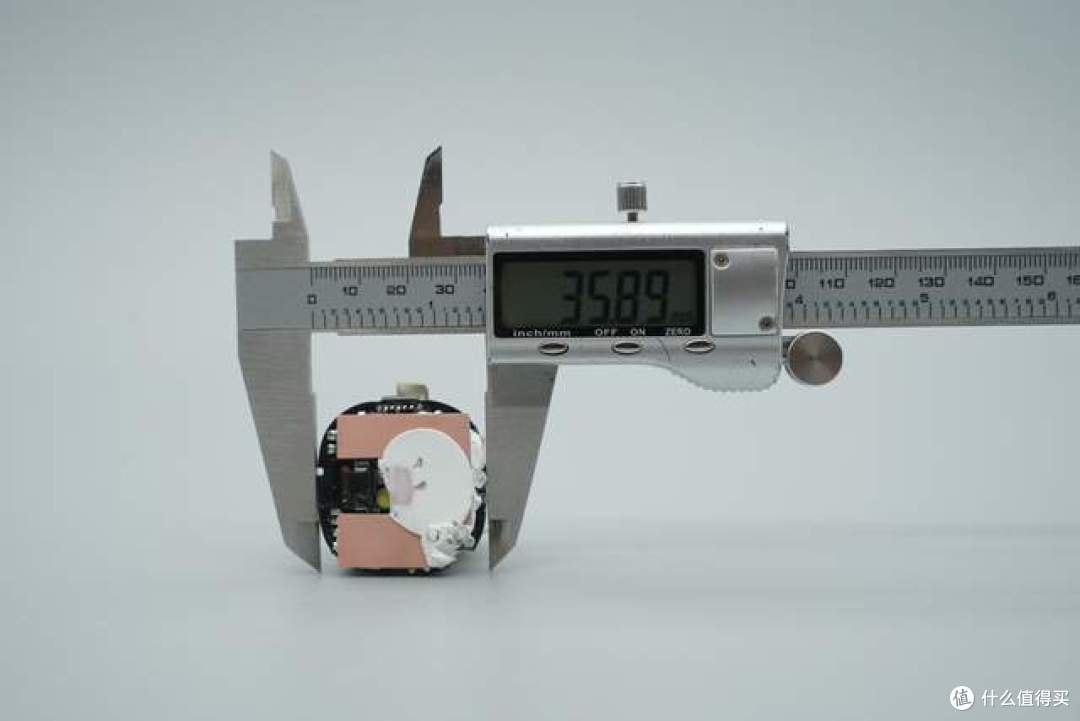

测得PCBA模块的宽度约为35.89mm。

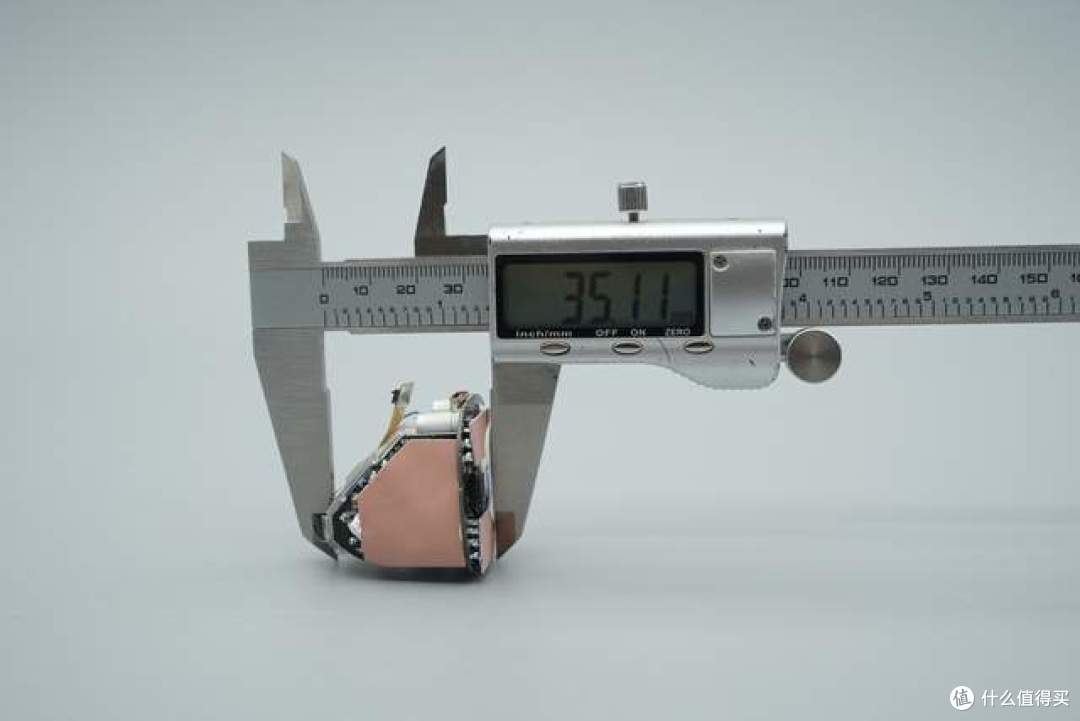

测得PCBA模块的高度约为35.11mm。

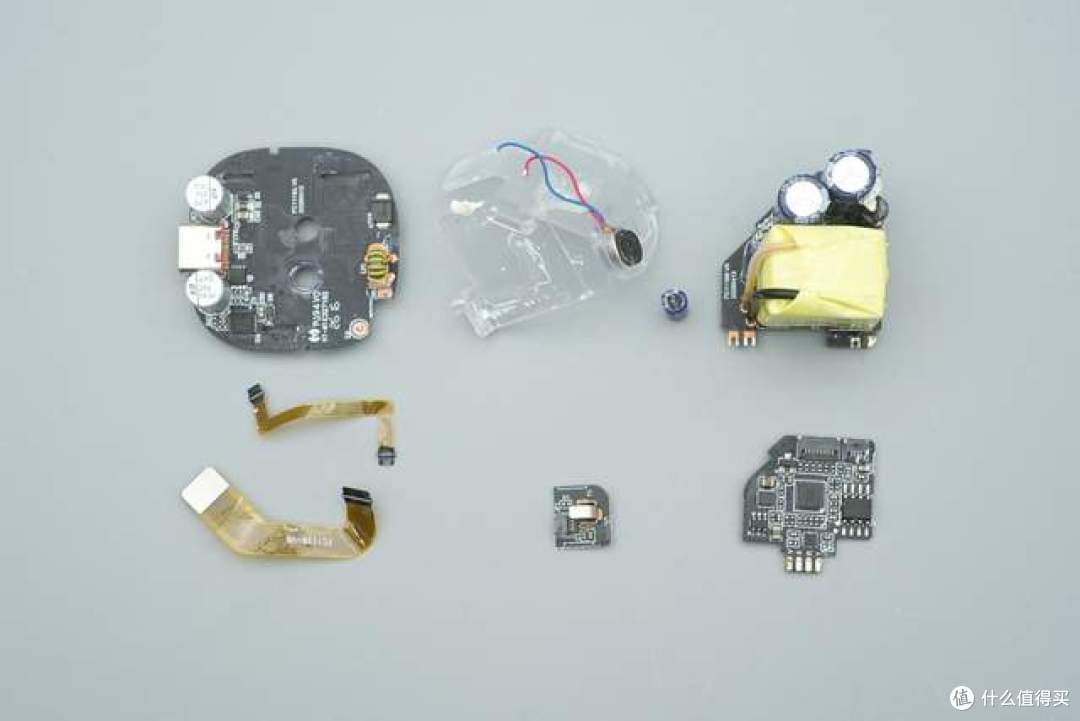

将产品多块小板依次拆分。

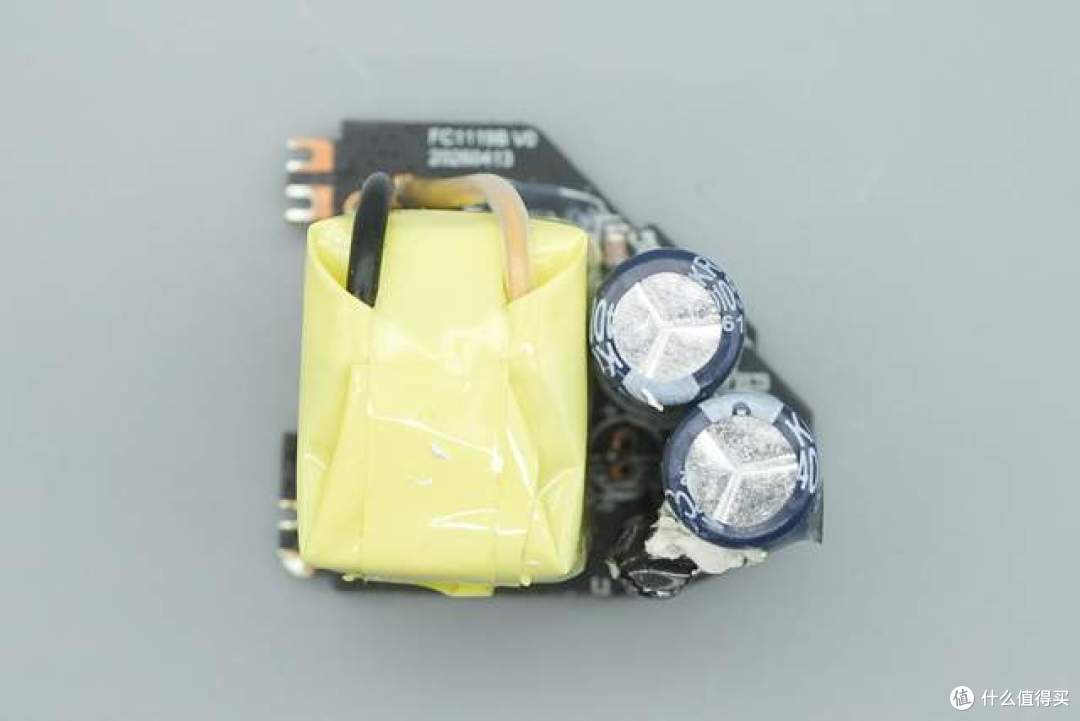

变压器小板正面设有高频变压器与高压滤波电解电容等元器件。

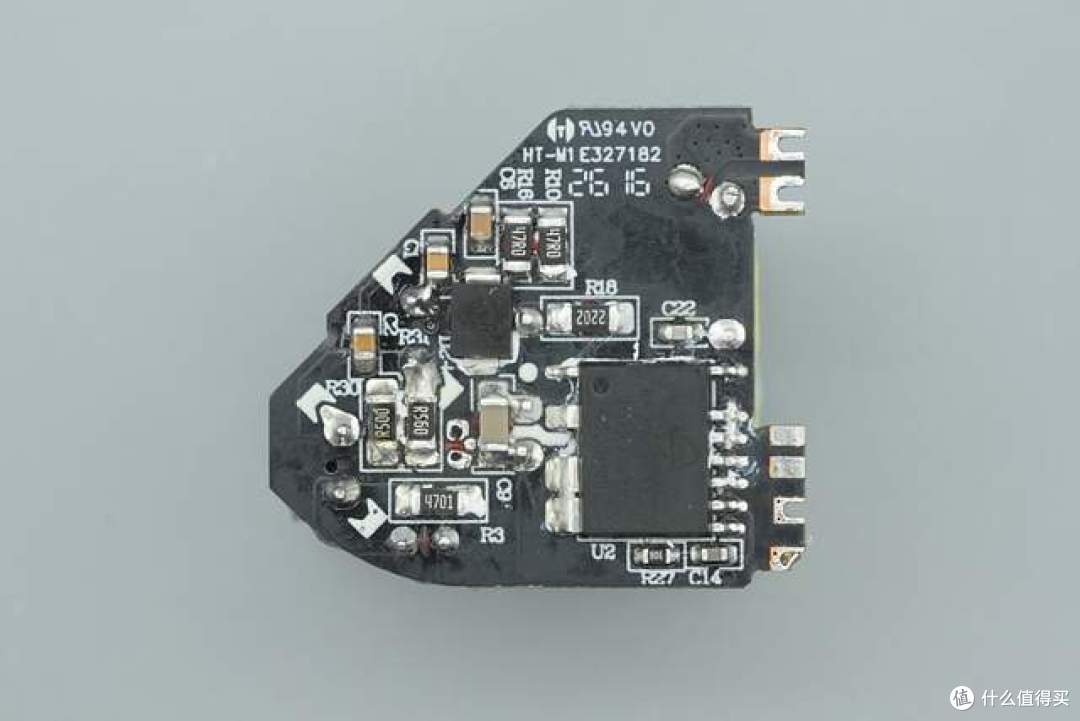

变压器小板背面焊接有初级主控芯片。

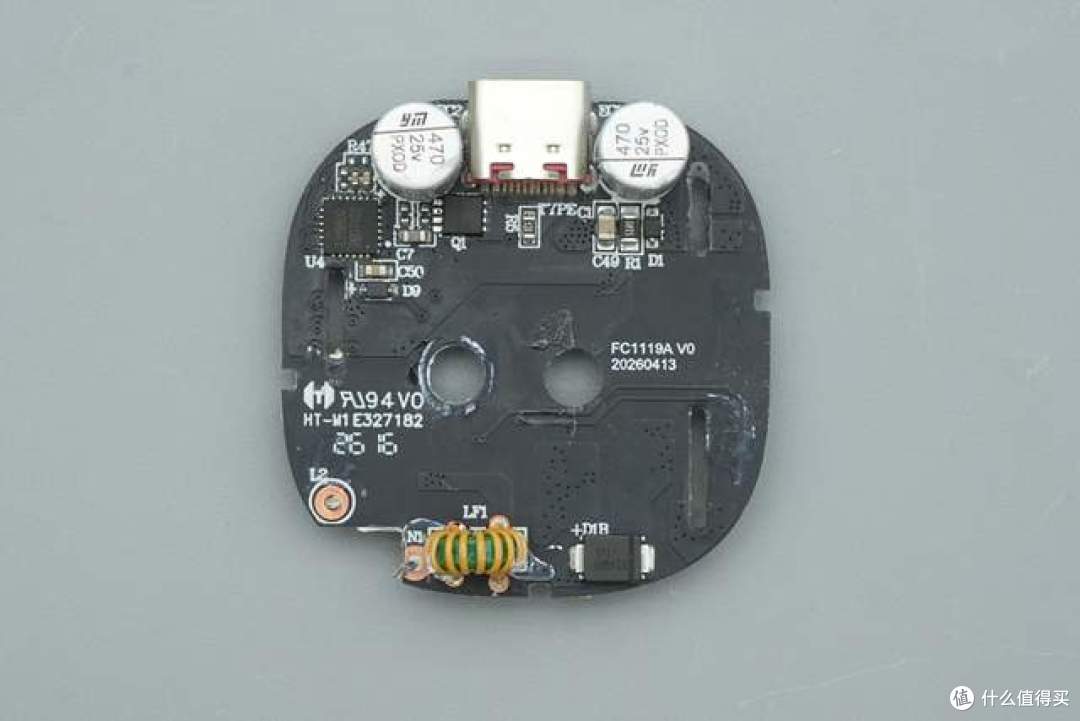

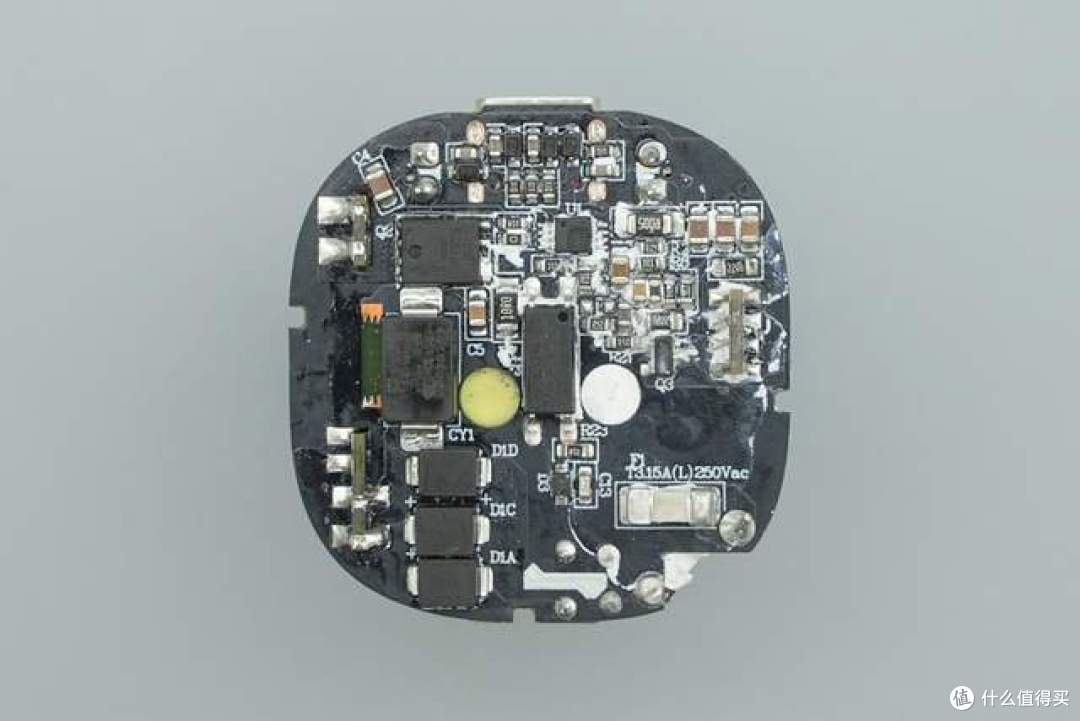

底层小板设有EMI滤波电路、协议芯片、VBUS管、USB-C母座以及输出滤波电容等元器件。

底层小板背面设有贴片Y电容、光耦、同步整流管等元器件。

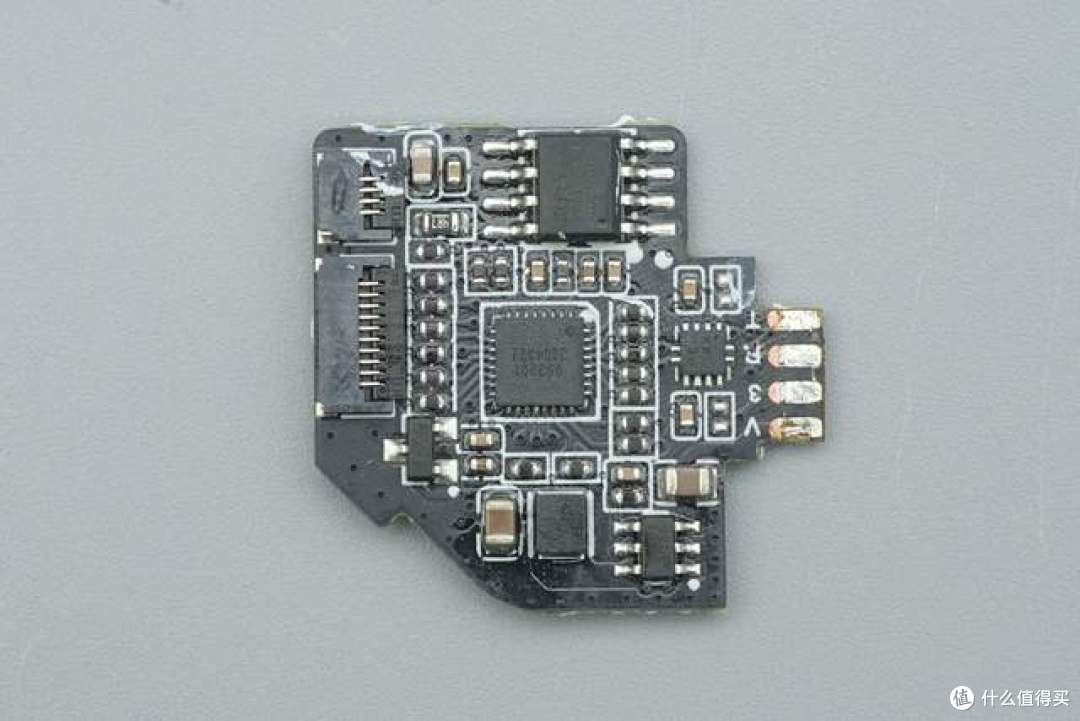

屏幕驱动小板设有MCU以及存储芯片。

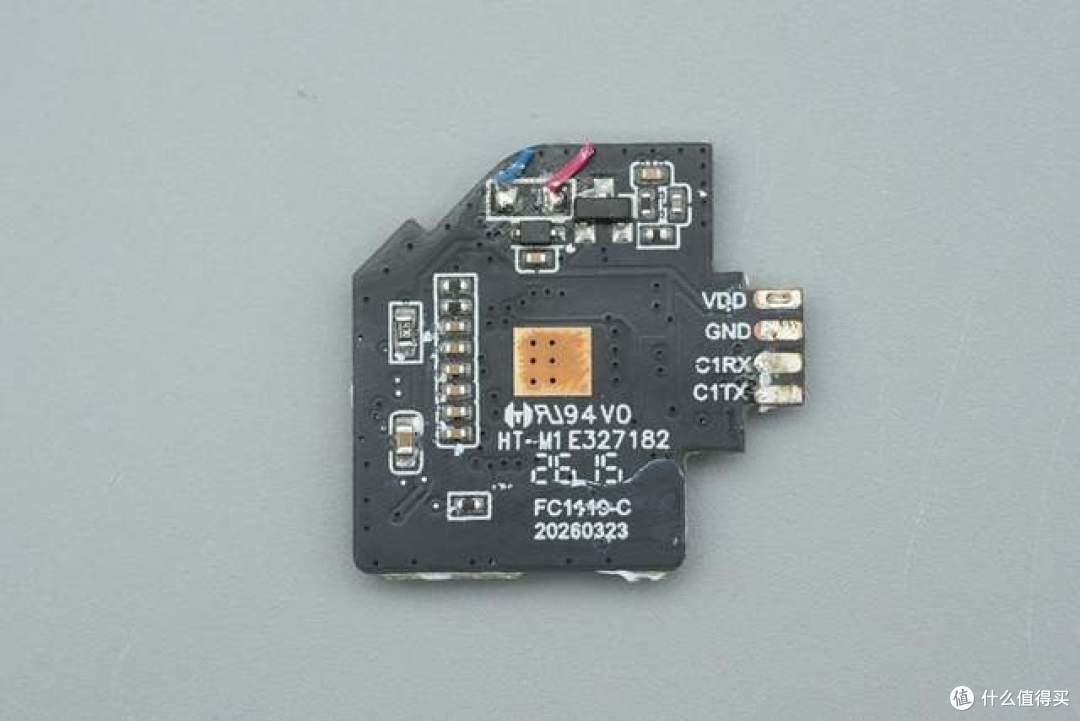

屏幕驱动小板背面如图所示。

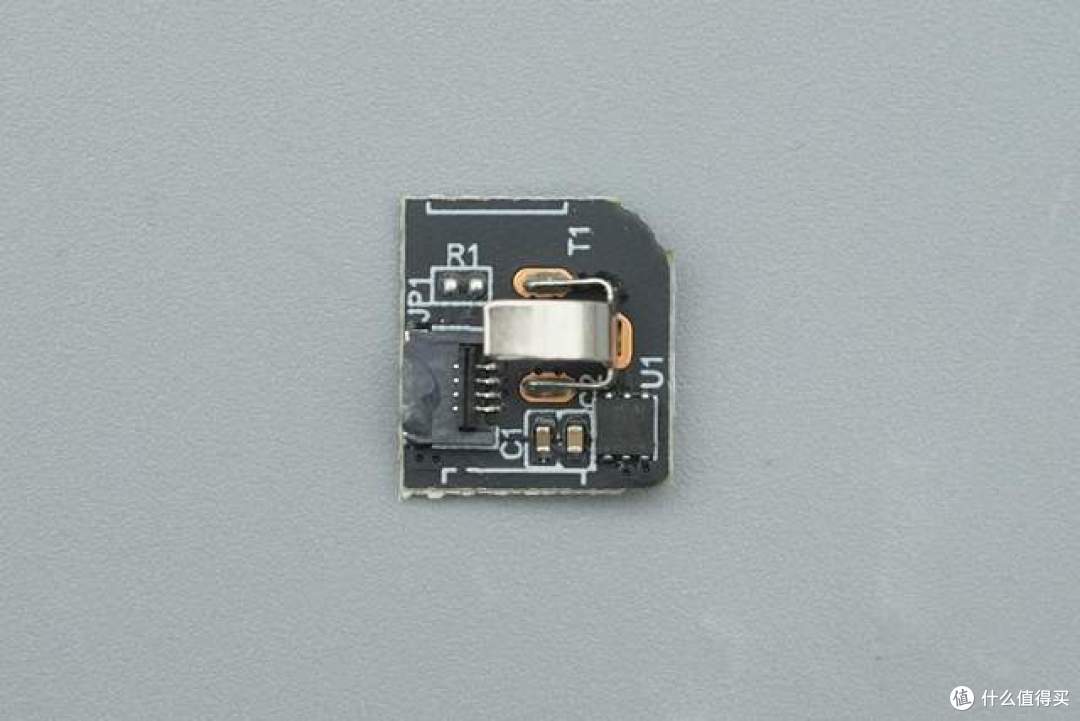

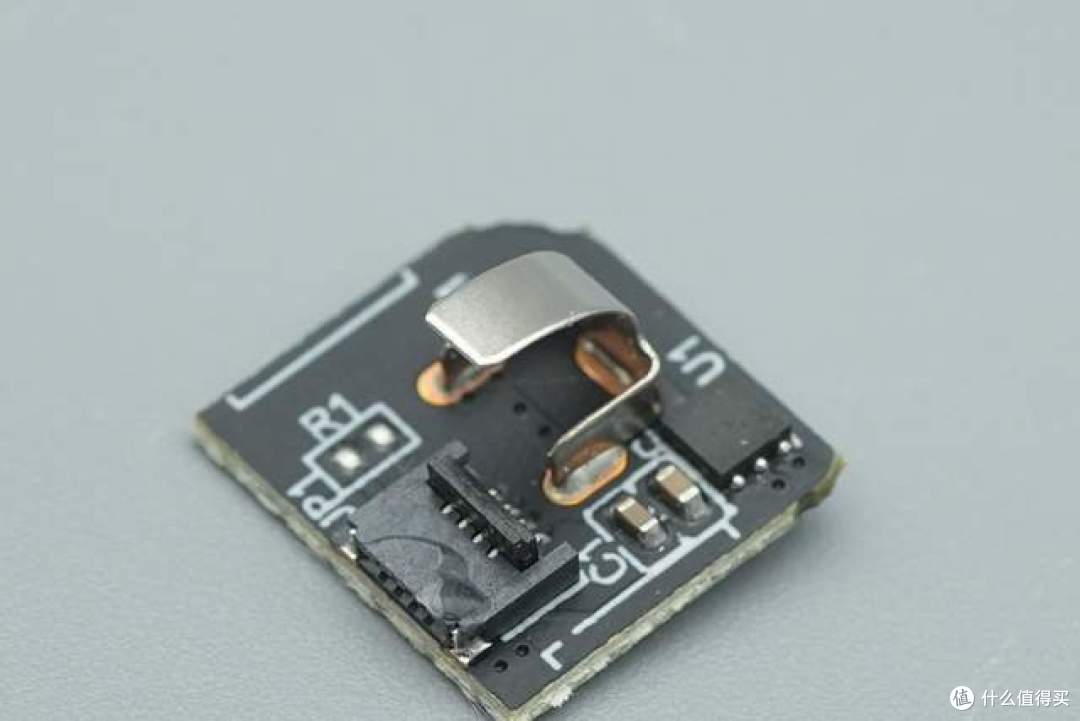

触摸小板设有导电弹片。

初级侧电路解析

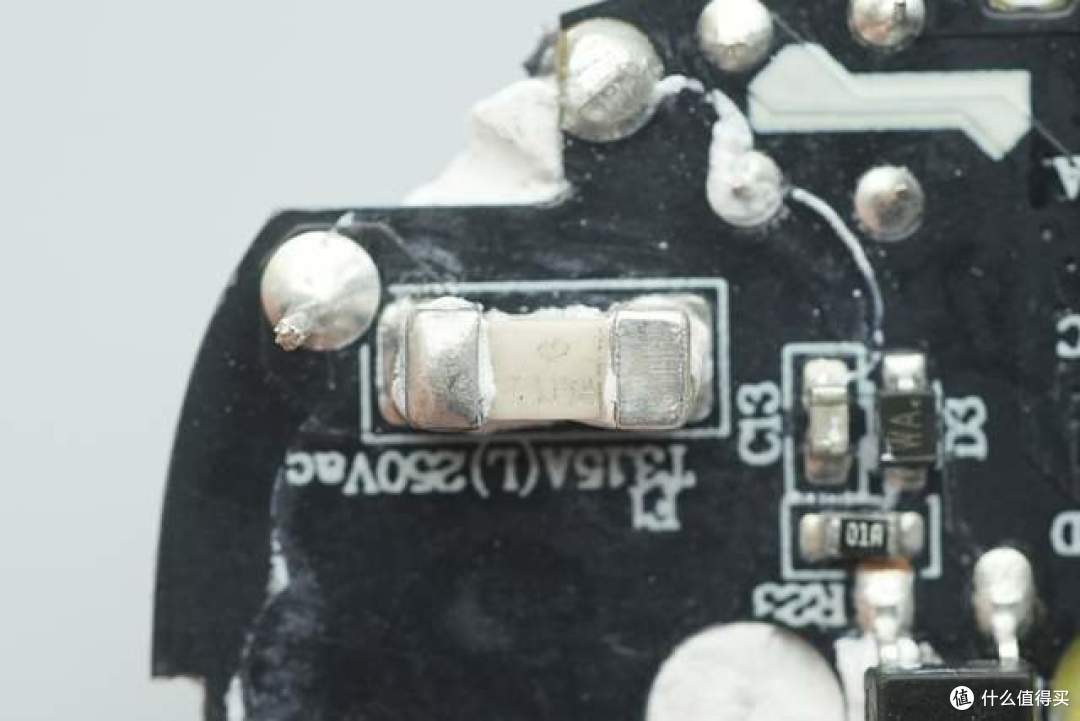

输入端贴片保险丝特写，用于过流保护。

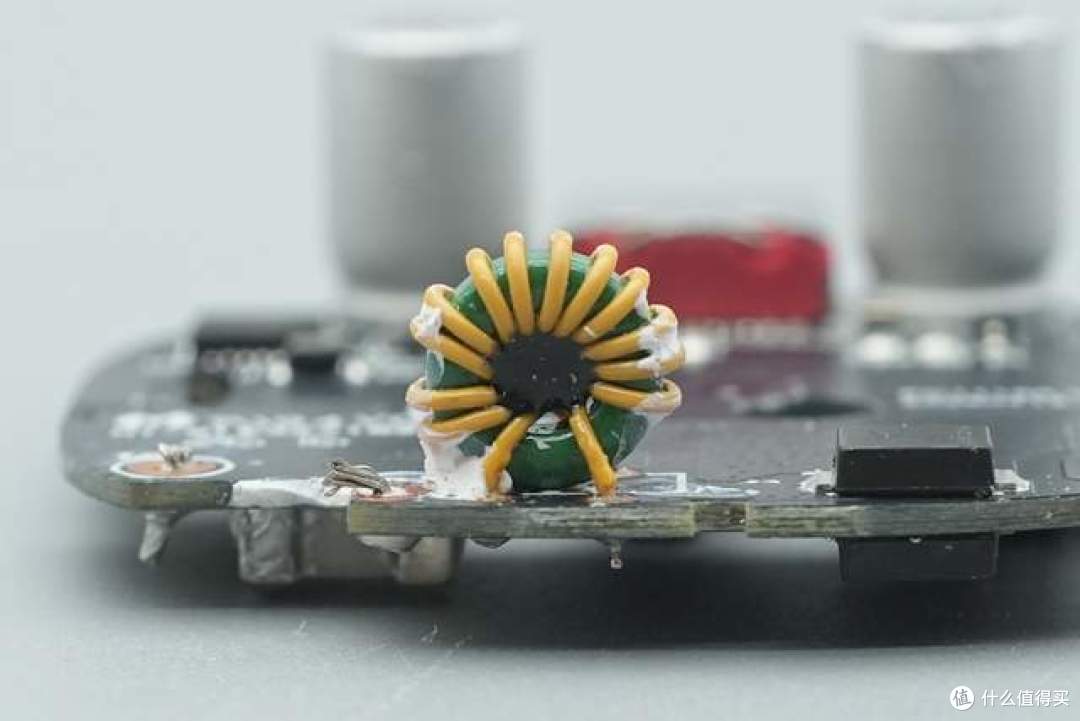

一颗采用双线并绕的共模电感，用于滤除电网EMI干扰。

一颗工字电感外套热缩管绝缘。

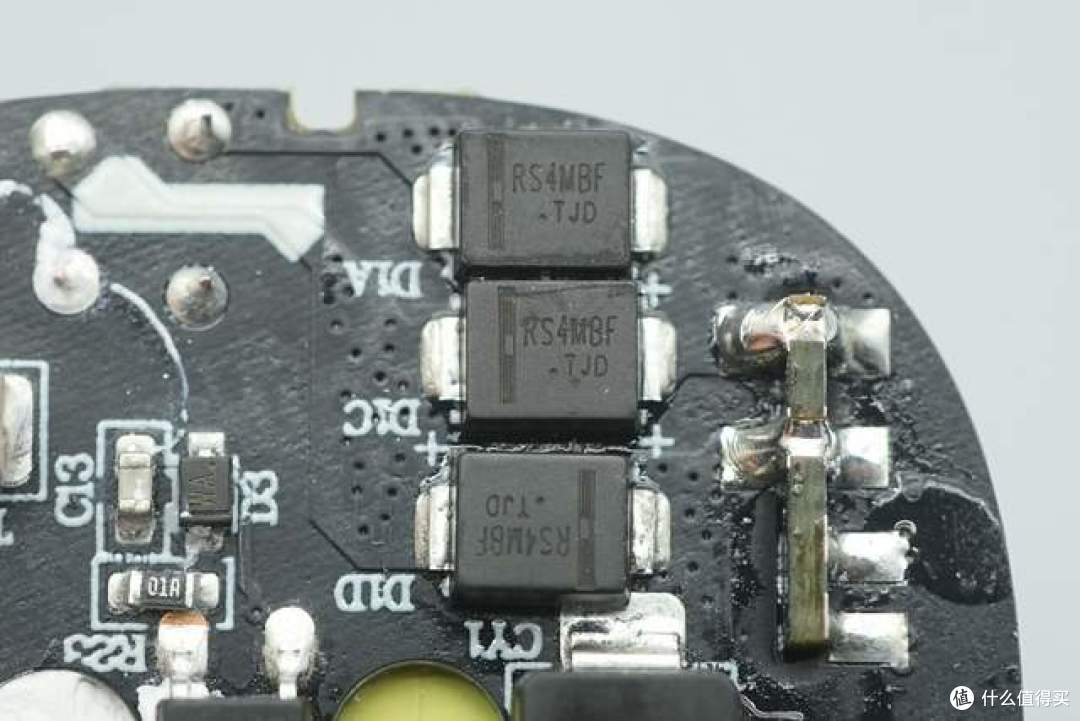

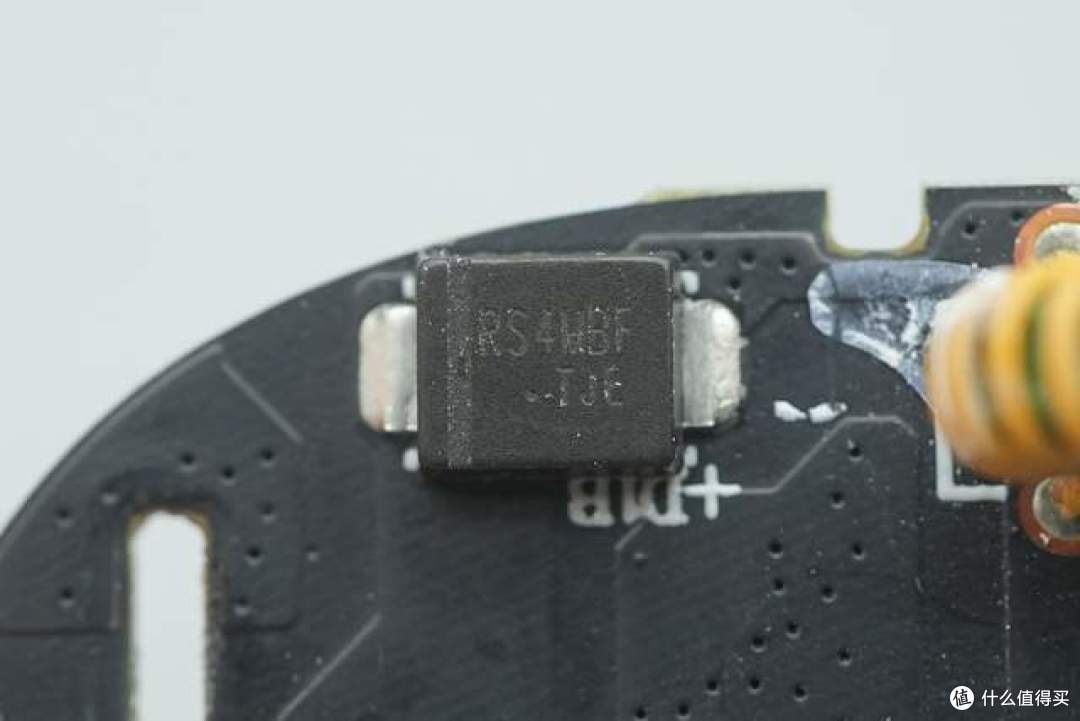

四颗丝印RS4MBF二极管组成桥式整流电路，其中三颗如图所示。

另外一颗如图。

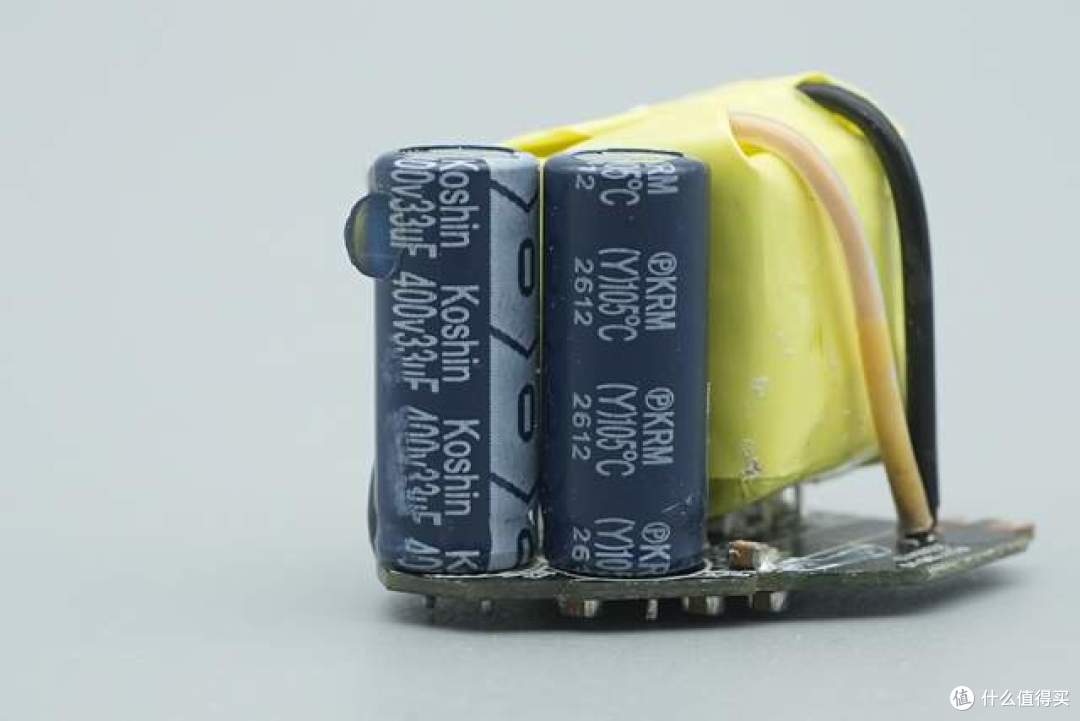

两颗输入滤波电容来自Koshin东佳，规格为400V 33μF。

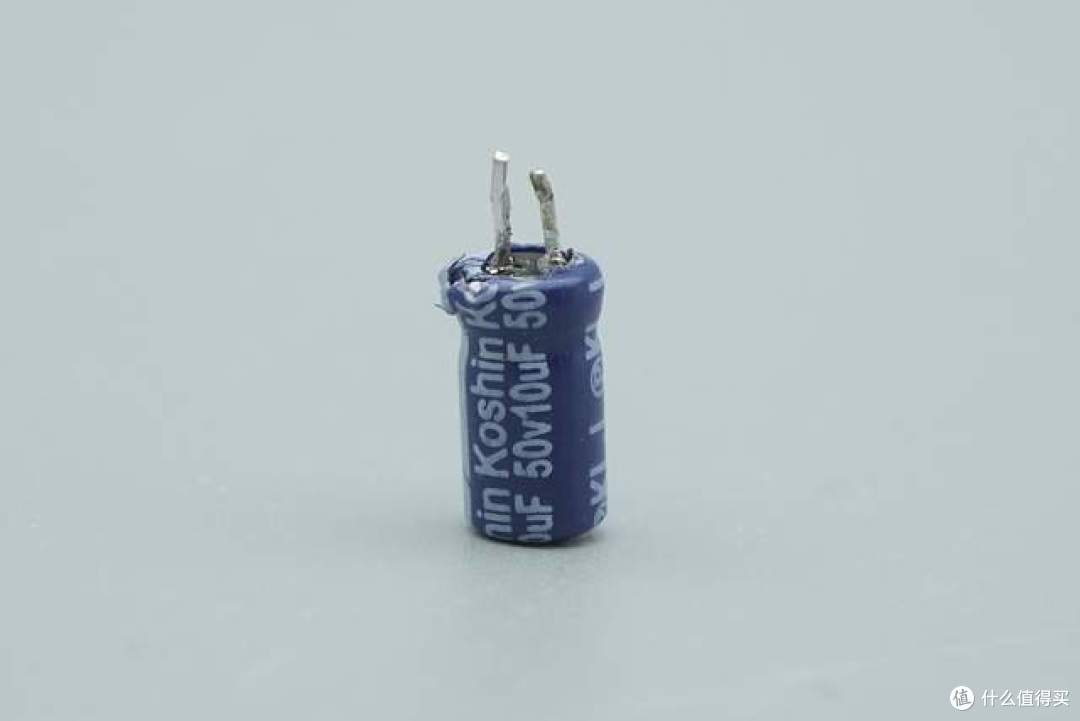

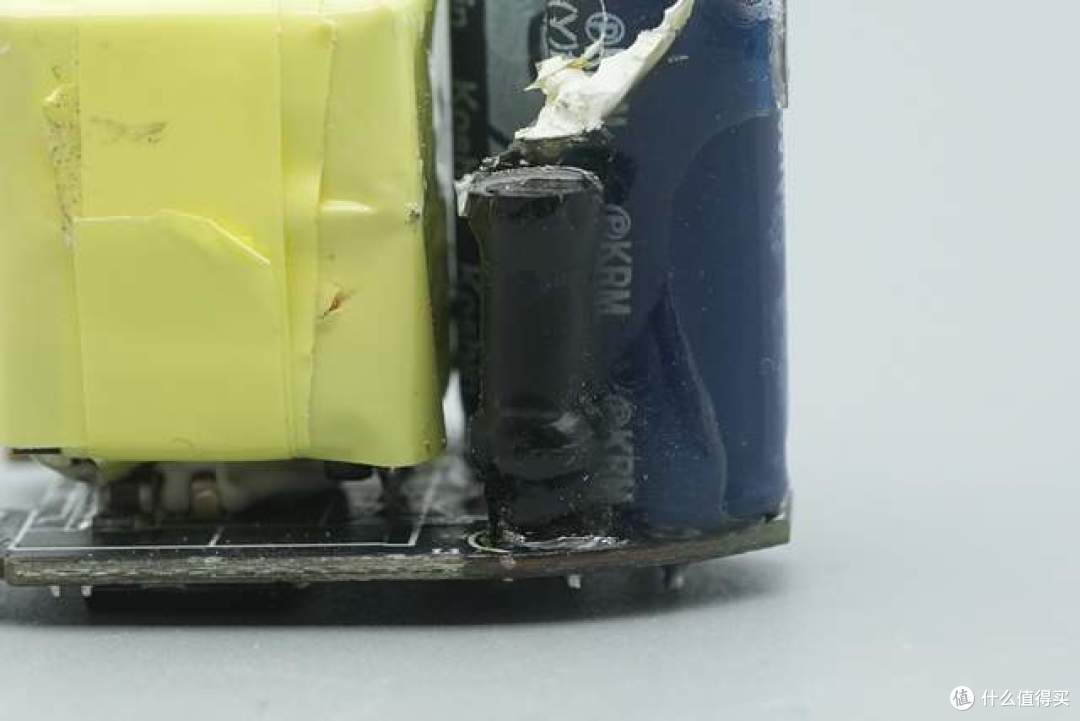

一颗主控芯片供电电容同样来自东佳，规格为50V 10μF。

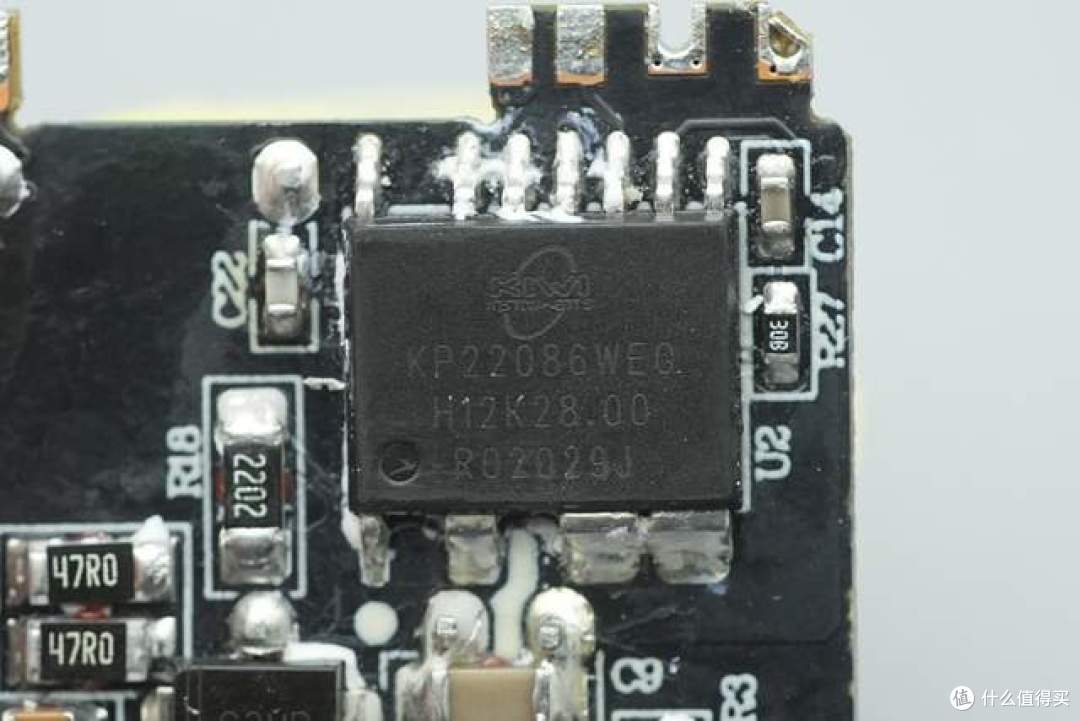

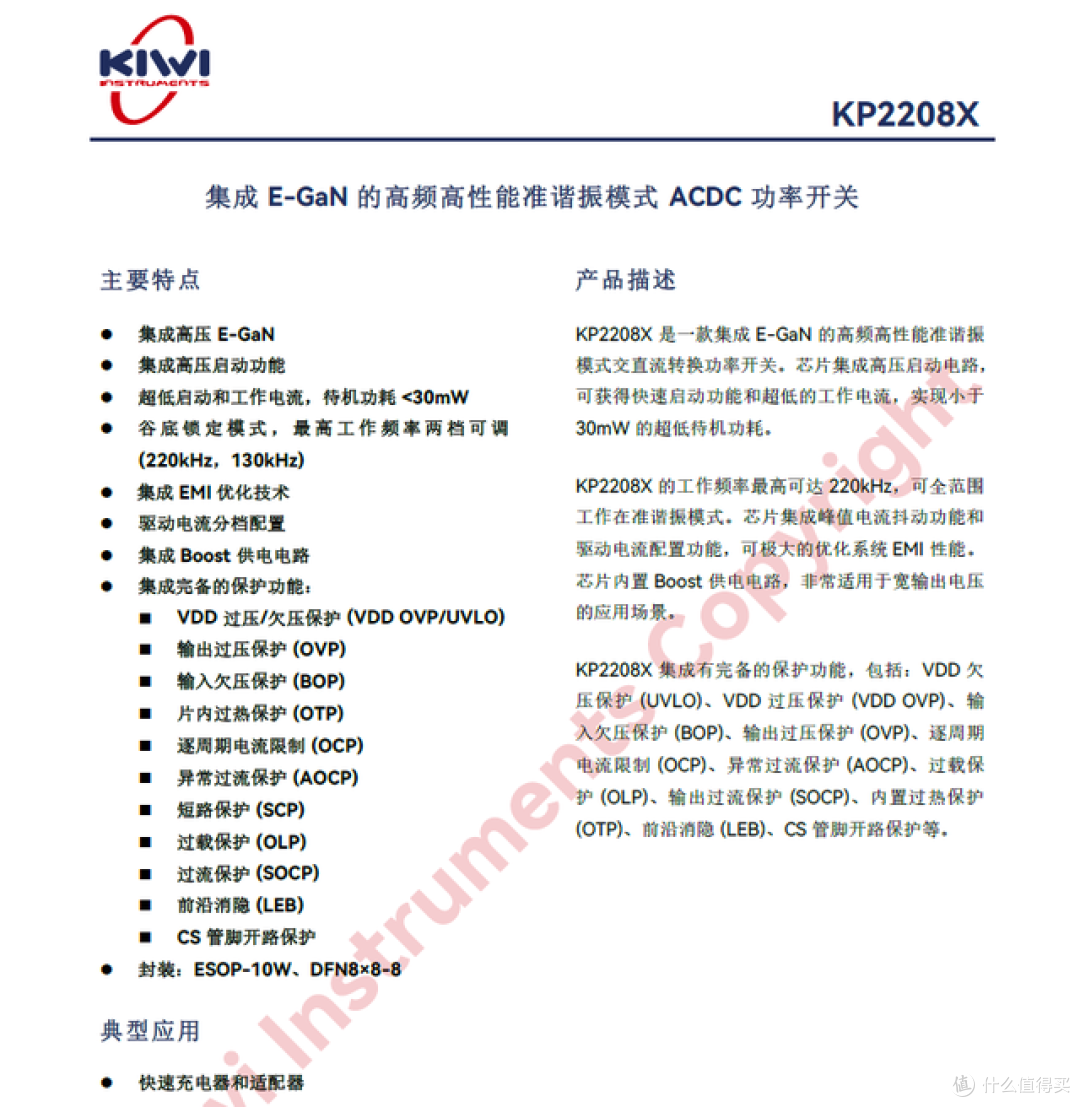

产品内置的初级主控芯片来自Kiwi必易微，型号KP22086，为KP2208X系列芯片。该系列芯片是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。

相关阅读：必易微“第二代”GaN 快充解决方案 KP2208X——细节拉满，闪亮登场

芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。

KP2208X的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。

芯片内置Boost供电电路，非常适用于宽输出电压的应用场景。芯片采用ESOP-7，ESOP-10W等不同封装，满足20W~120W的应用需求。

相关阅读：必易微合封氮化镓芯片KP2208X大规模出货，多款热门充电器率先搭载

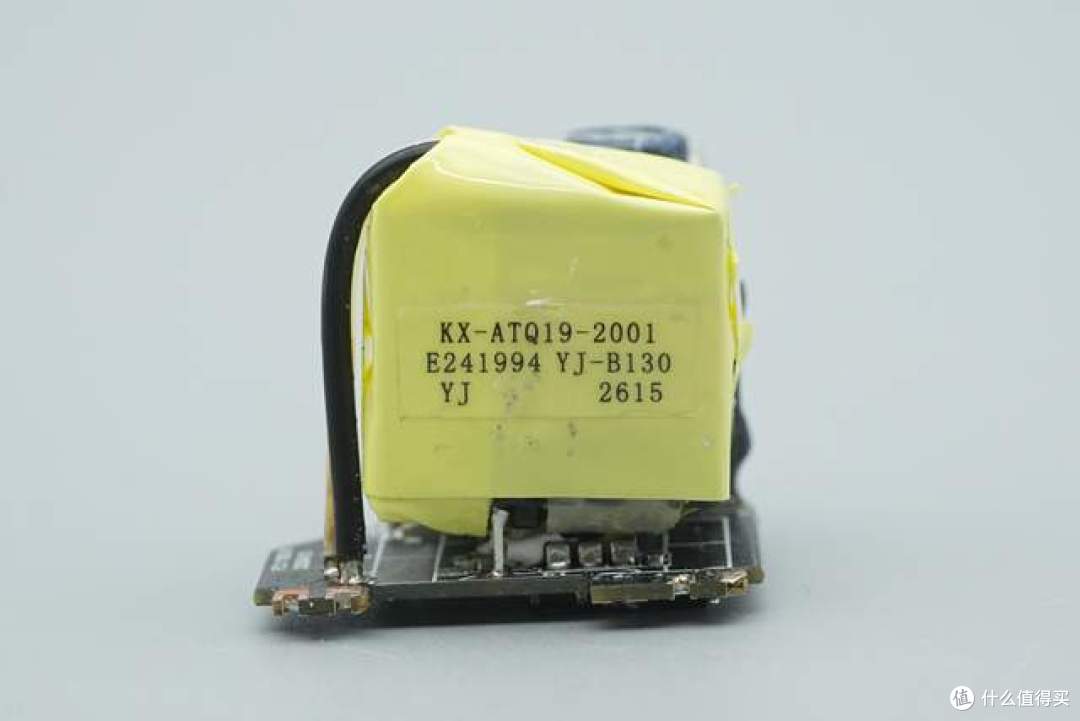

变压器喷码KX-ATQ19-2001。

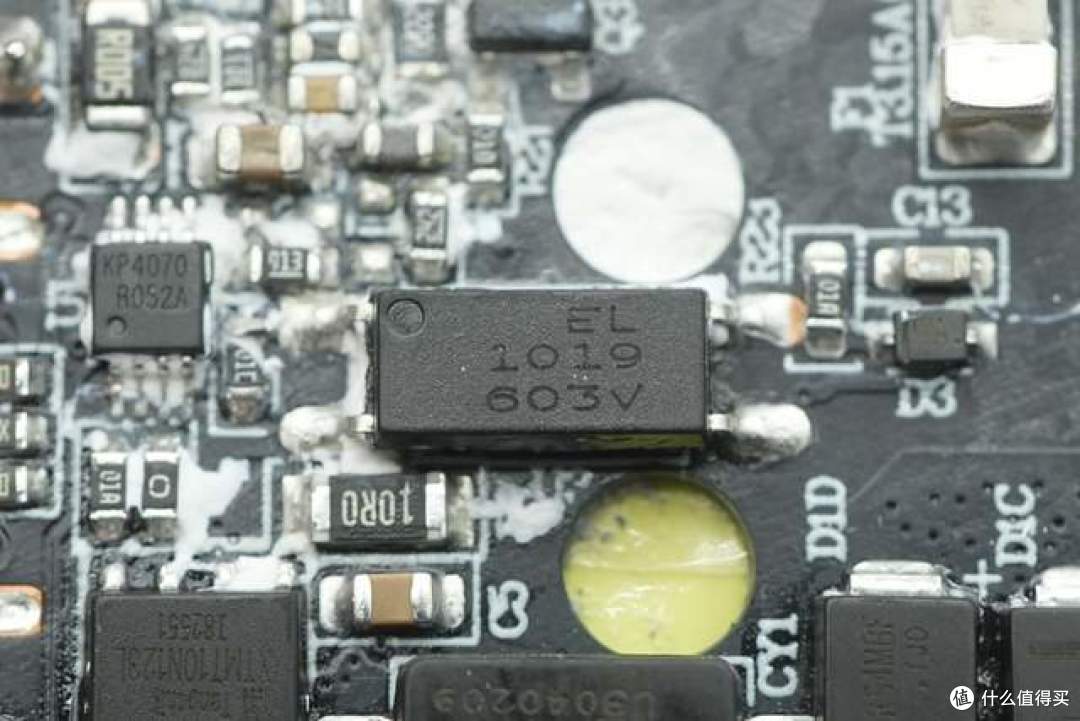

一颗光耦来自亿光，料号EL1019。

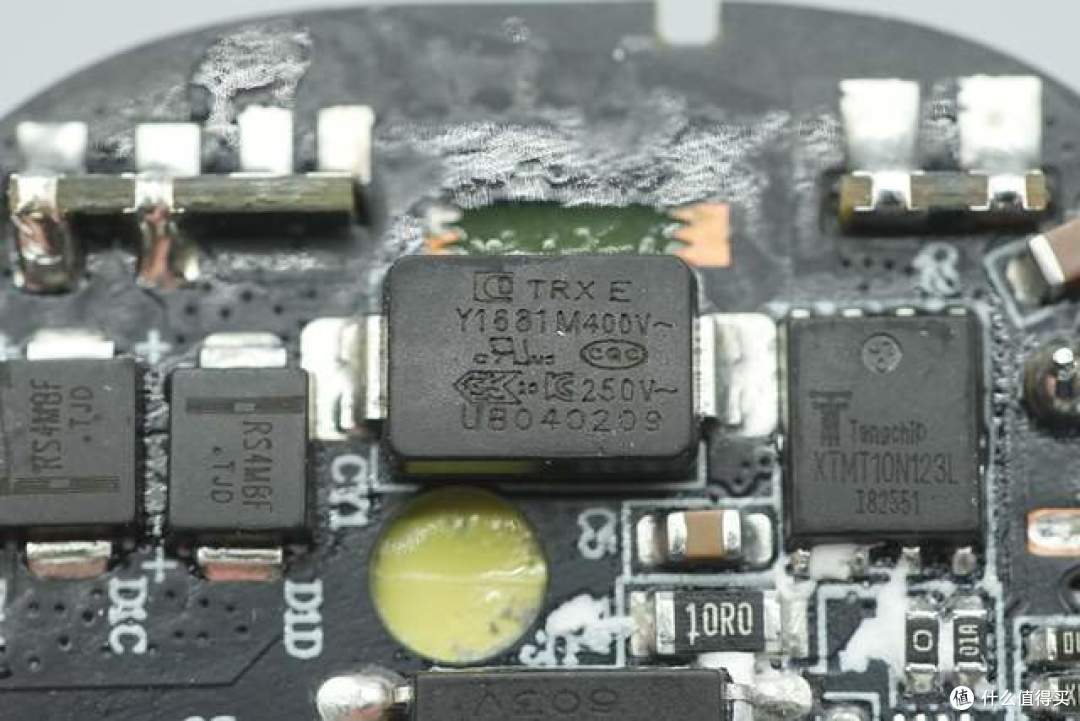

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中，料号为TMY1681M。

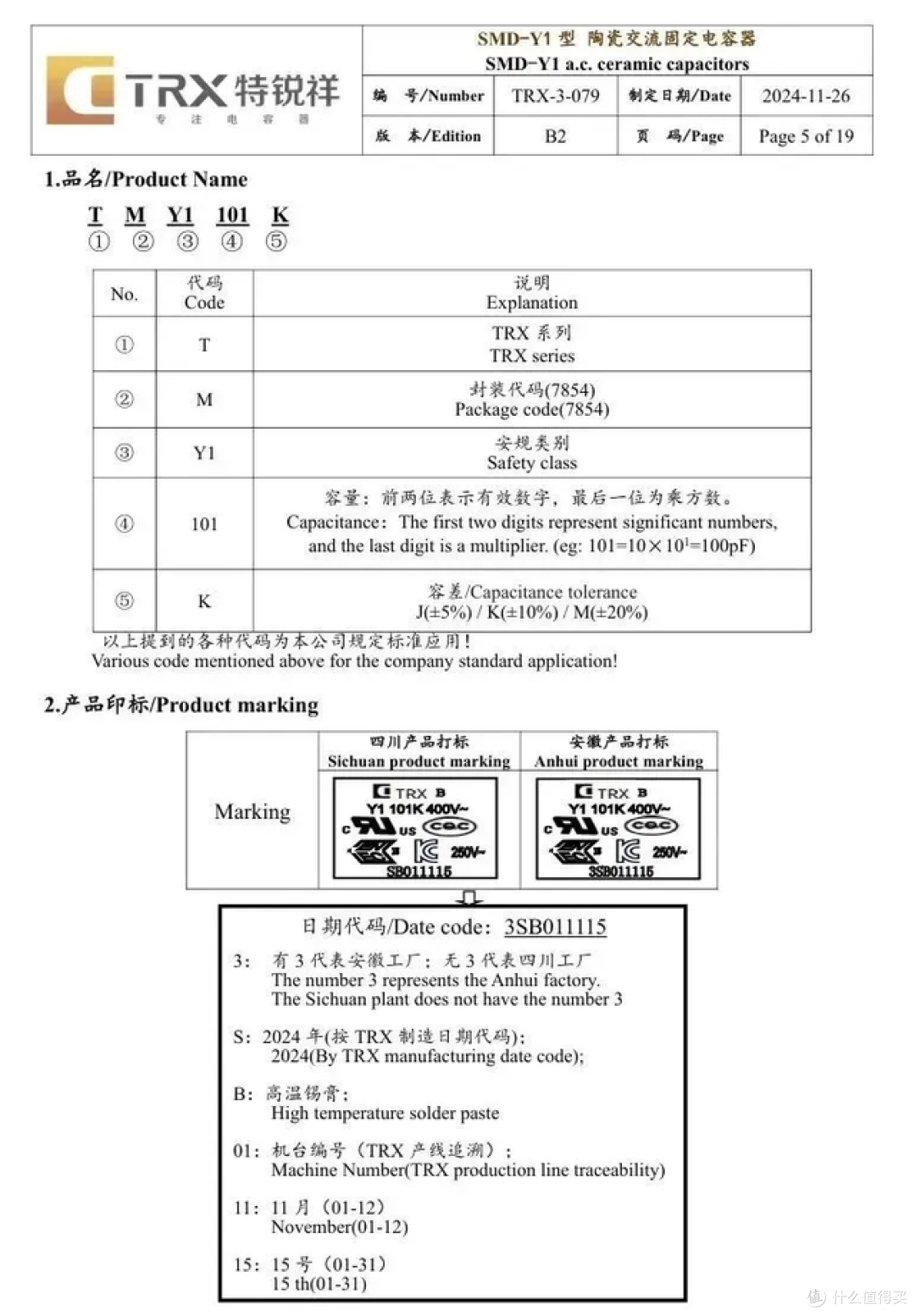

特锐祥贴片Y电容资料信息。

相关阅读：体积小，重量轻，特锐祥贴片Y电容获超百款设备采用

次级侧电路解析

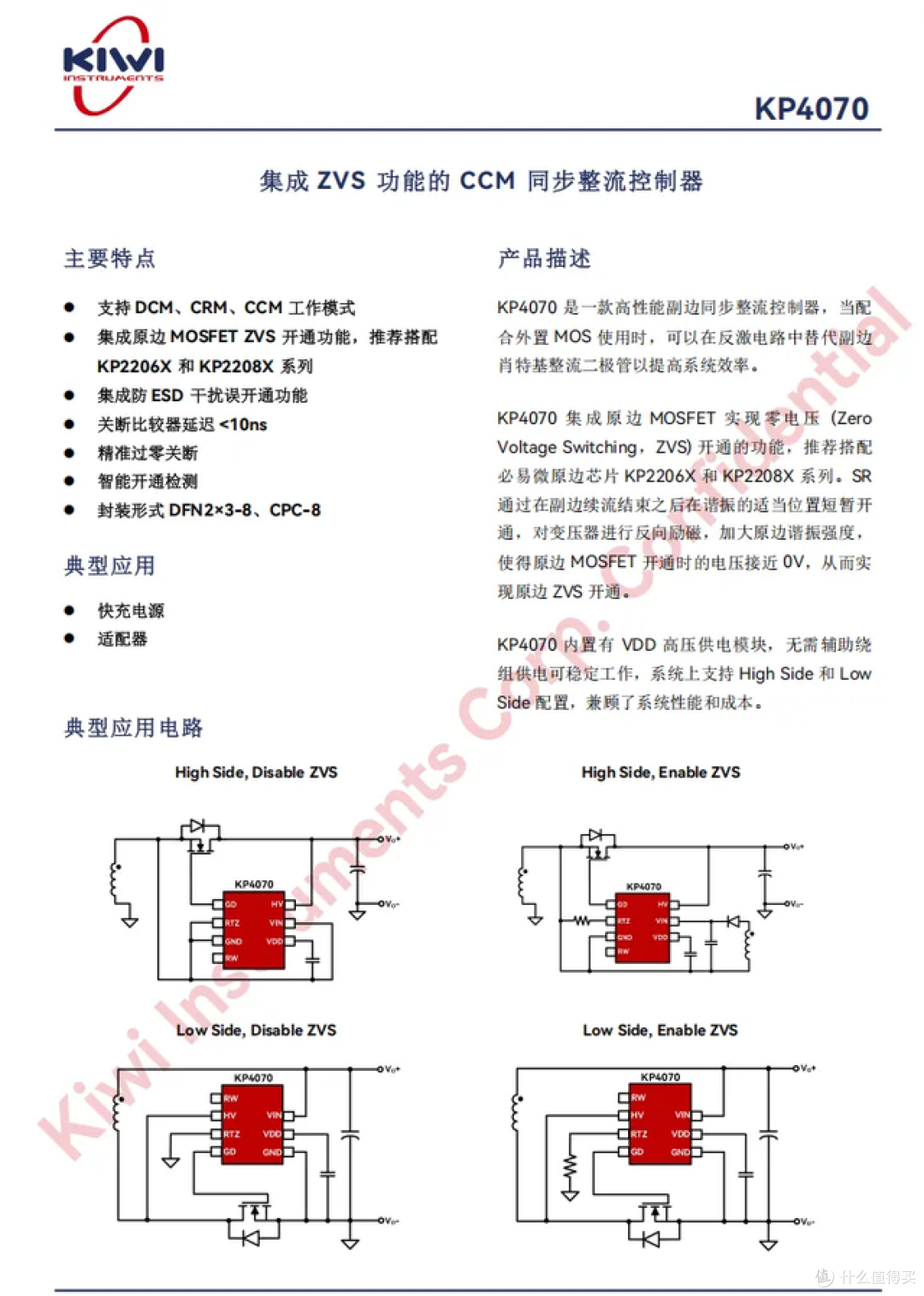

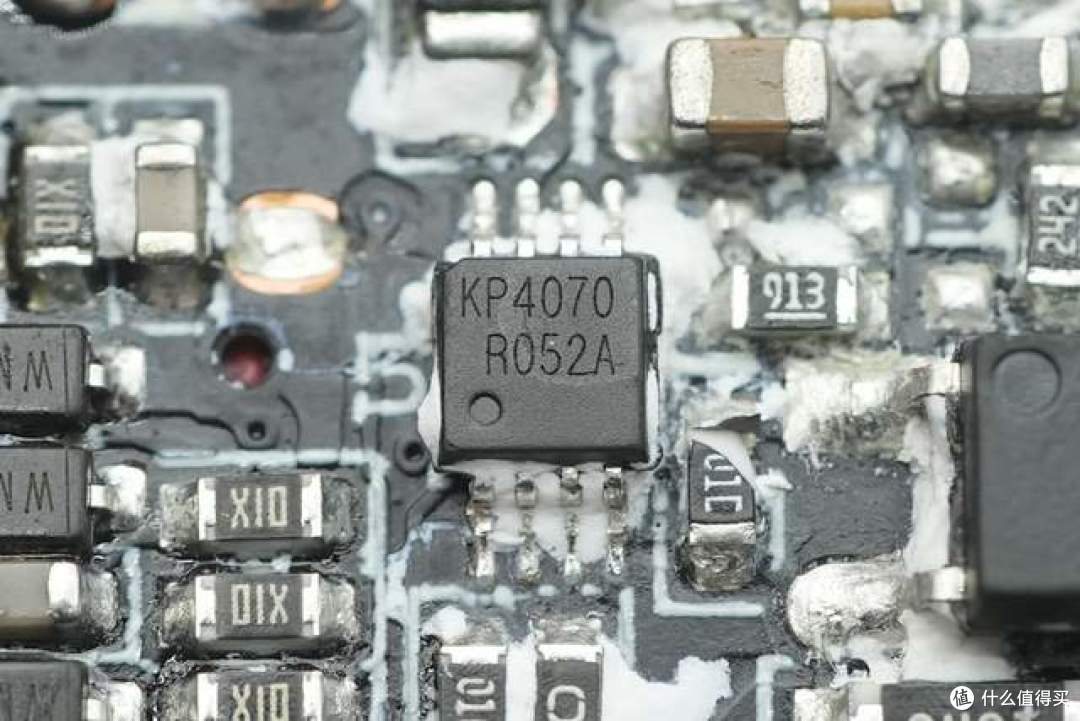

同步整流控制器来自必易微，型号KP4070，这是一款高性能副边同步整流控制器，当配合外置 MOS使用时，可以在反激电路中替代副边肖特基整流二极管以提高系统效率。

SR通过在副边续流结束之后在谐振的适当位置短暂开通，对变压器进行反向励磁，加大原边谐振强度，使得原边MOSFET开通时的电压接近0V，从而实现原边ZVS开通。

KP4070内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和 Low Side配置，兼顾了系统性能和成本。

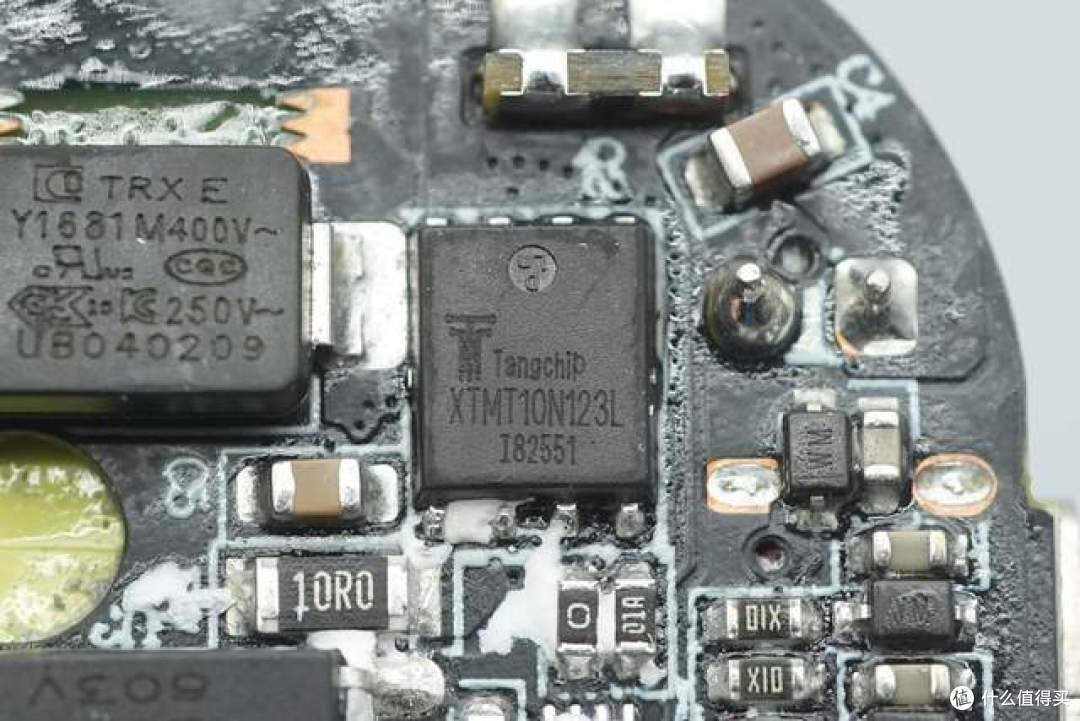

一颗同步整流管丝印XTMT10N123L。

快充输出电路解析

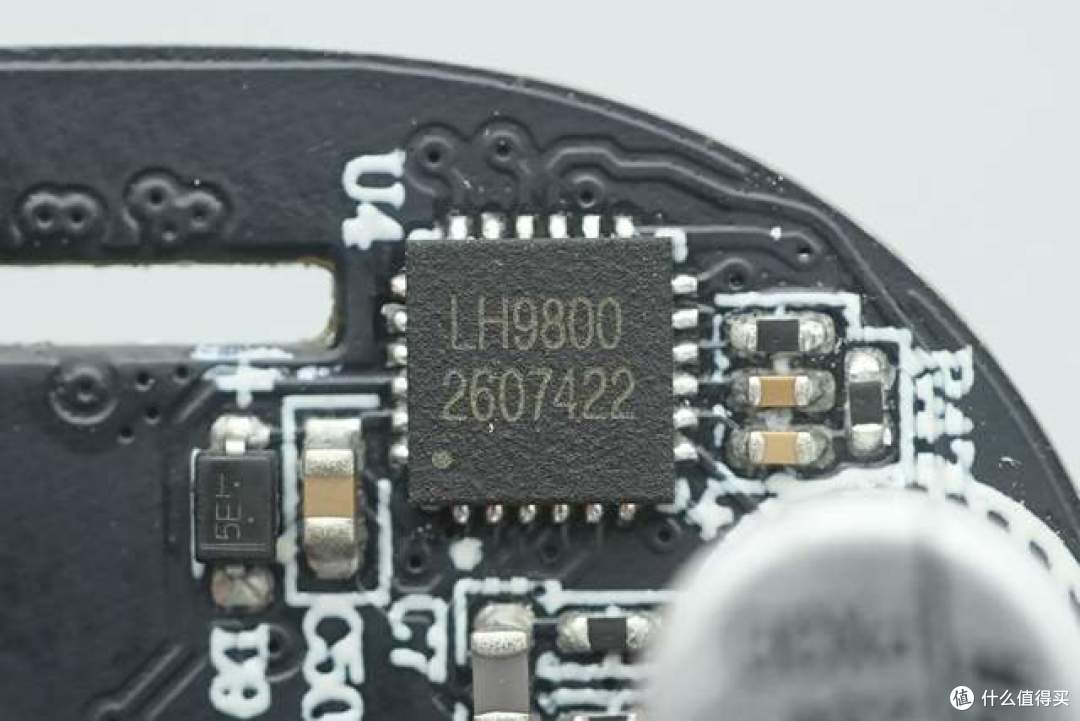

一颗协议芯片丝印LH9800。

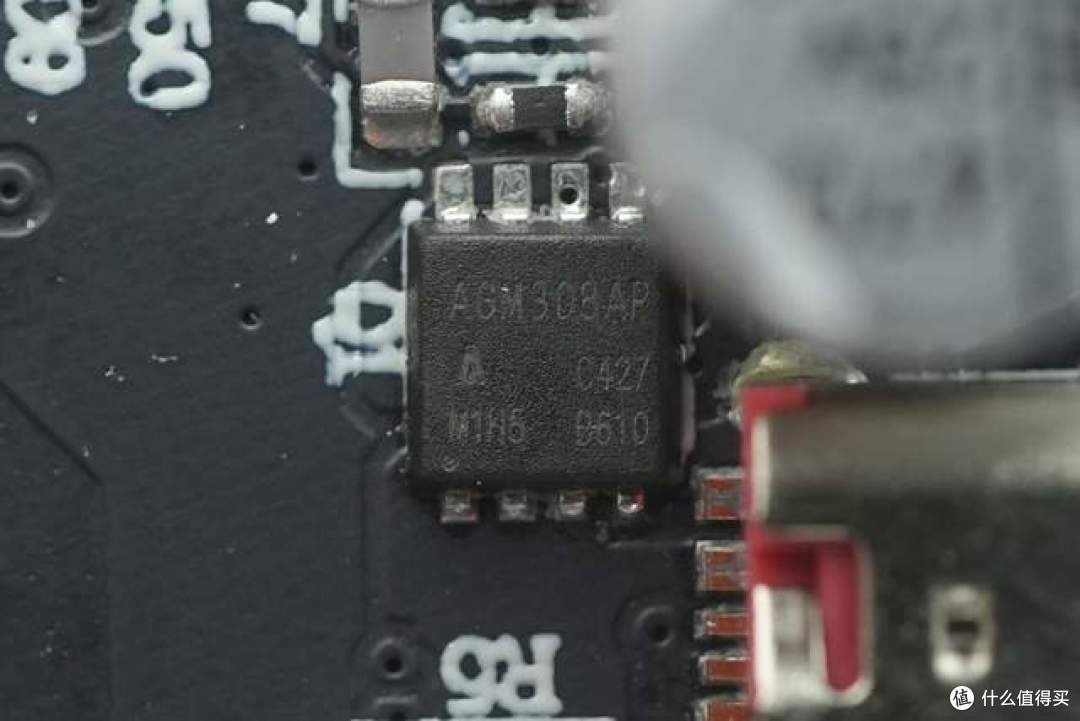

一颗VBUS管来自AGMsemi芯控源，型号为AGM308AP，规格为30V 6.2mΩ，采用PDFN3333封装。

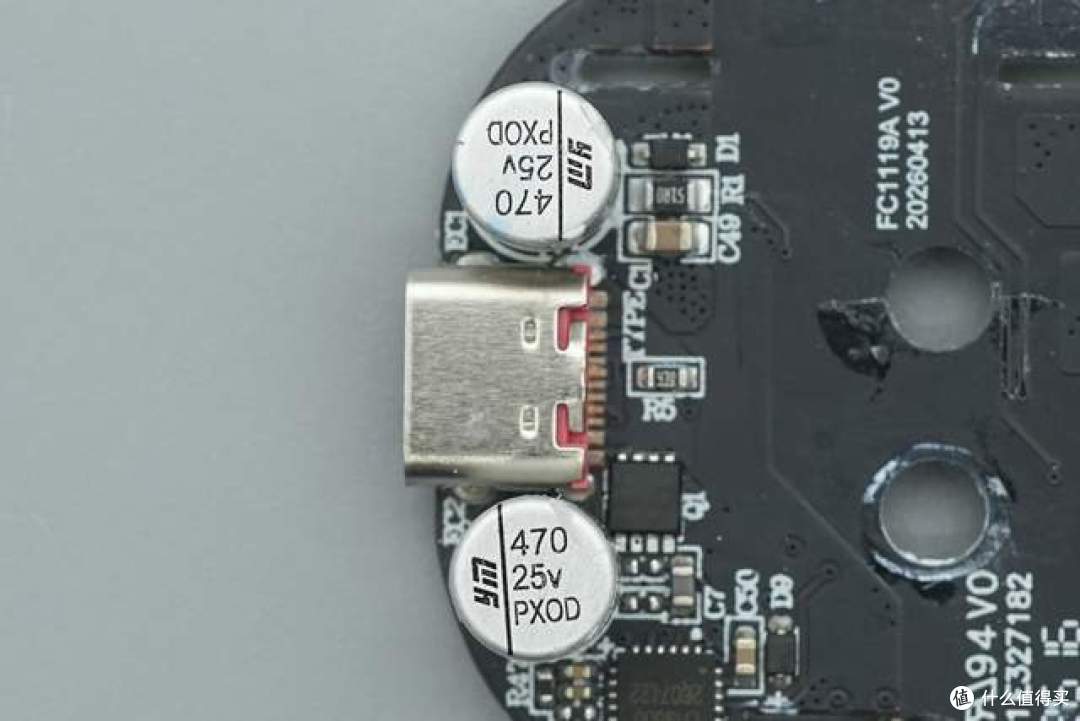

输出滤波电容来自ymin永铭，规格为25V 470μF。

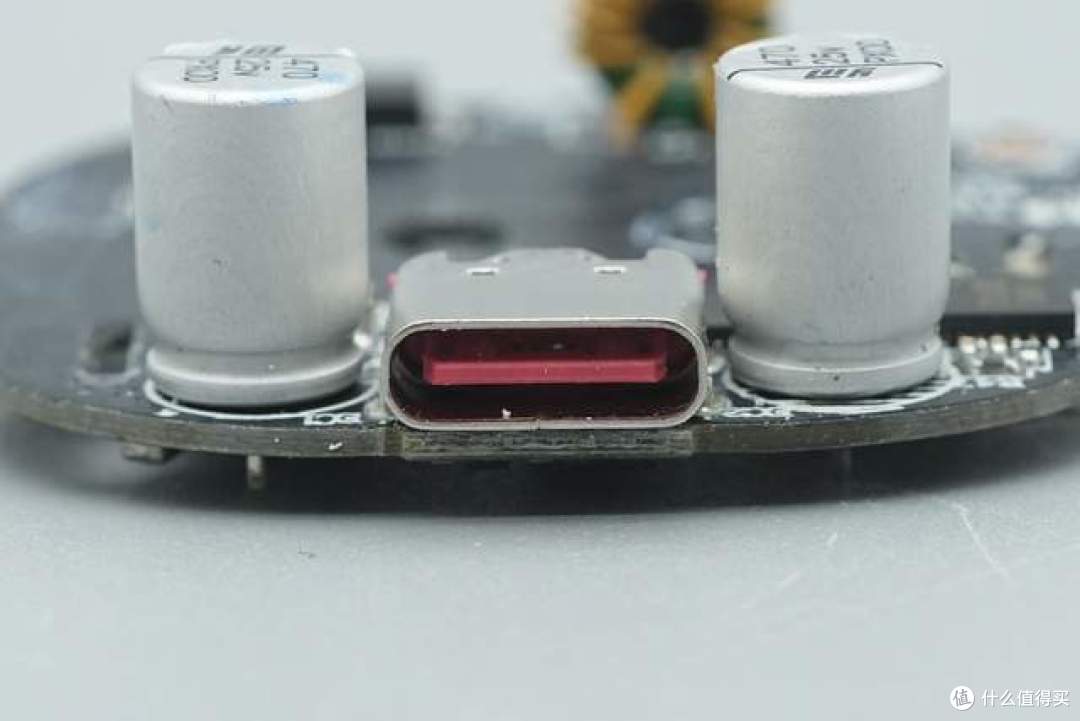

USB-C母座采用红色胶芯。

屏幕交互电路解析

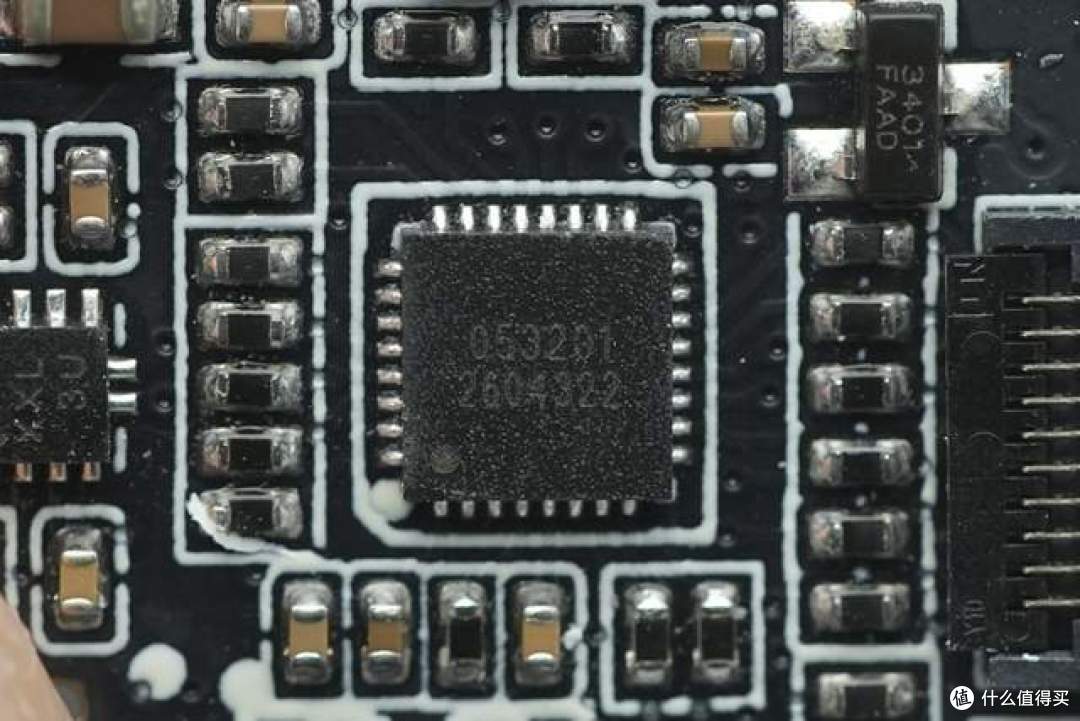

一颗MCU丝印053201。

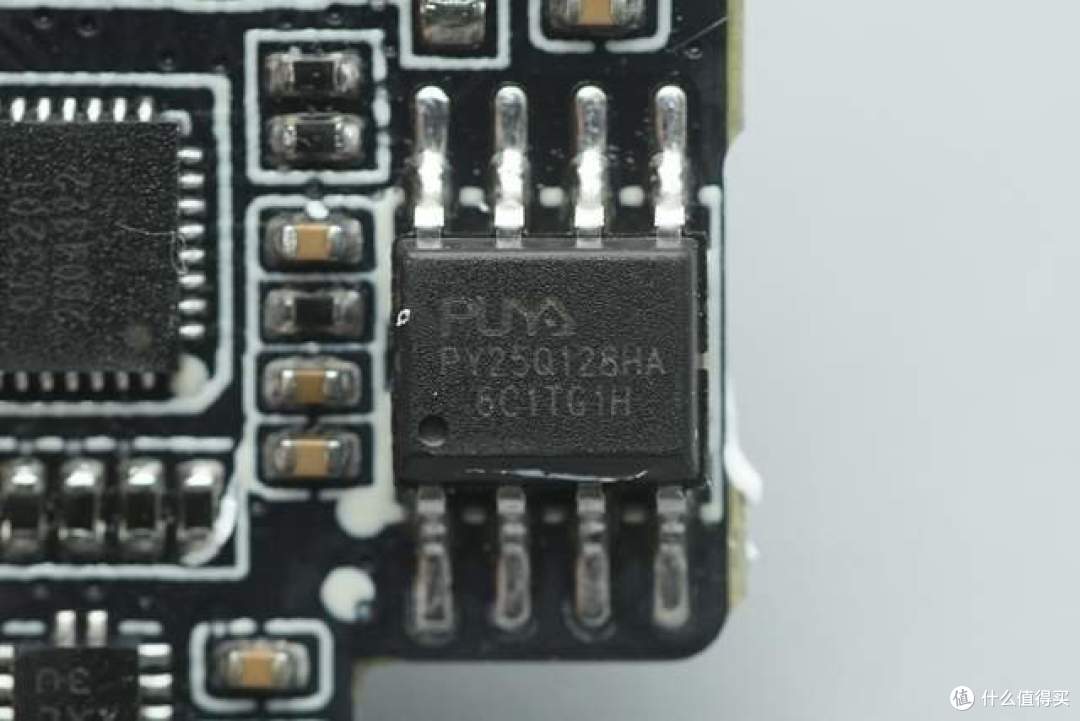

一颗来自普冉的PY25Q128HA的NOR FLASH，容量为128Mbit，用于存储固件信息，采用SOP8封装。

触摸弹片特写。

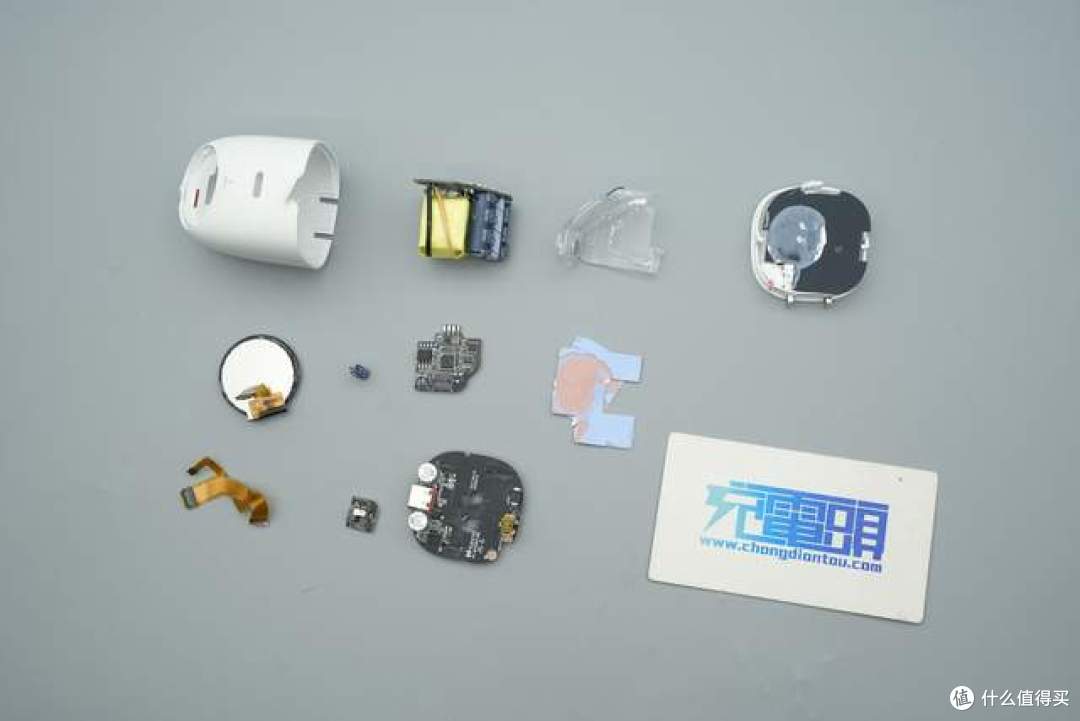

全部拆解完毕，来一张全家福。

充电头网总结

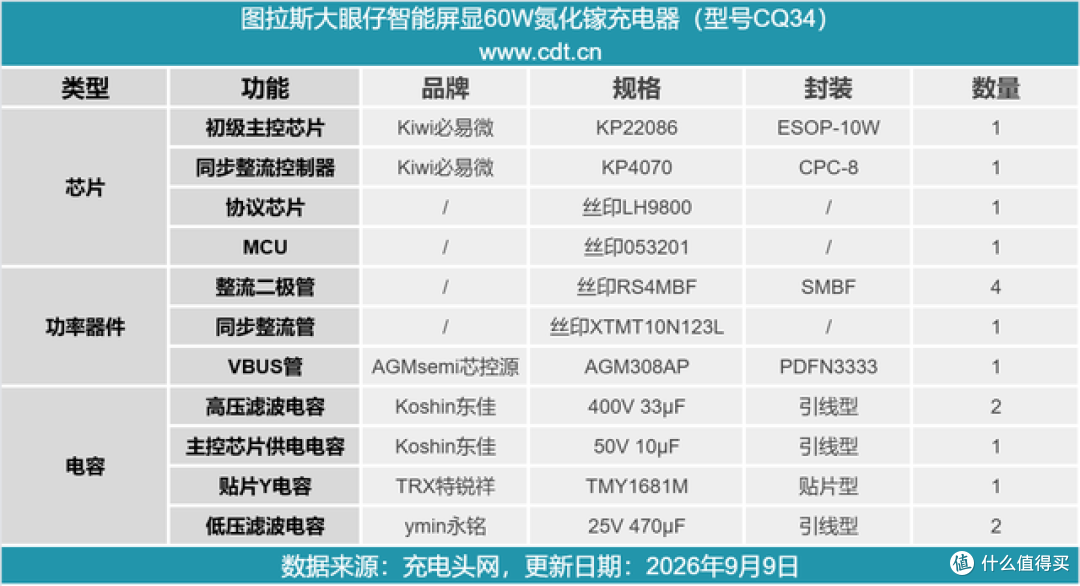

最后附上产品的物料清单，方便大家查阅。

图拉斯大眼仔60W氮化镓充电器采用白色圆润机身设计，机身正面设有一块圆形屏幕，支持触摸交互、显示表情，并在连接设备时显示实时充电功率与电量状态。

充电头网通过拆解了解到，这款充电器内部采用了多块小板的堆叠结构，PCBA模块外部设有定制的透明塑料框架进行绝缘与支撑。

内部核心元器件用料方面，其采用了必易微的KP22086WEG初级主控芯片，搭配必易微KP4070次级同步整流控制器，协议芯片丝印为LH9800，VBUS输出开关管来自芯控源。

在电容选型方面，初级侧使用了东佳的高压电解电容进行滤波，次级输出端采用两颗25V 470uF的固态电容滤波，

为实现智能屏显交互，屏幕驱动小板上搭载了一颗MCU与普冉存储芯片用于驱动屏幕显示与处理交互指令。

整体而言，该充电器内部结构紧凑，用料扎实，配合智显屏交互功能，可为日常充电增添一份别样的乐趣。
