航嘉推出的这款140W氮化镓充电器，不仅具备双C口单口140W PD3.1的输出能力，还支持小米90W快充。其独特的功率分配策略和高功率下的稳定性设计，使其成为多设备用户的高效选择。本文将通过拆解，揭示其内部构造与用料，探寻其性能背后的技术支撑。
智能速览
支持140W PD 3.1与小米90W HyperCharge快充协议
提供65W+65W等多种多口功率分配策略
核心采用瑞萨主控芯片与英诺赛科氮化镓器件
三口输出均采用独立的DC-DC降压电路
内部散热设计扎实，配备石墨烯贴与散热片
精华内容
这款充电器究竟能否稳定输出140W大功率？其内部用料和设计有何独到之处？接下来将深入剖析其核心构造，从外观规格到内部方案，全面解读其技术细节。
小巧机身，强大性能
航嘉140W氮化镓充电器采用银灰色金属质感涂层，外壳为阻燃PC材质。机身尺寸约为65.4×66.97×33.02mm，重量约216g，相比苹果140W充电器体积优势明显。它配备可折叠插脚，便于携带。
输出端配置了两个USB-C口和一个USB-A口，并清晰标注了140W字样。在200-240V电压下，单C口最高支持28V5A 140W输出，双C口可实现65W+65W，三口同时使用时为65W+45W+27W。
实测协议方面，两个C口均支持PD3.1、PPS、QC2.0/5等多种快充协议，并具备5-11V5A和5-20V5A的PPS档位，以及15-28V AVS电压档位，还特别支持小米90W HyperCharge。A口则支持UFCS、QC3.0等协议。
核心方案：氮化镓加持

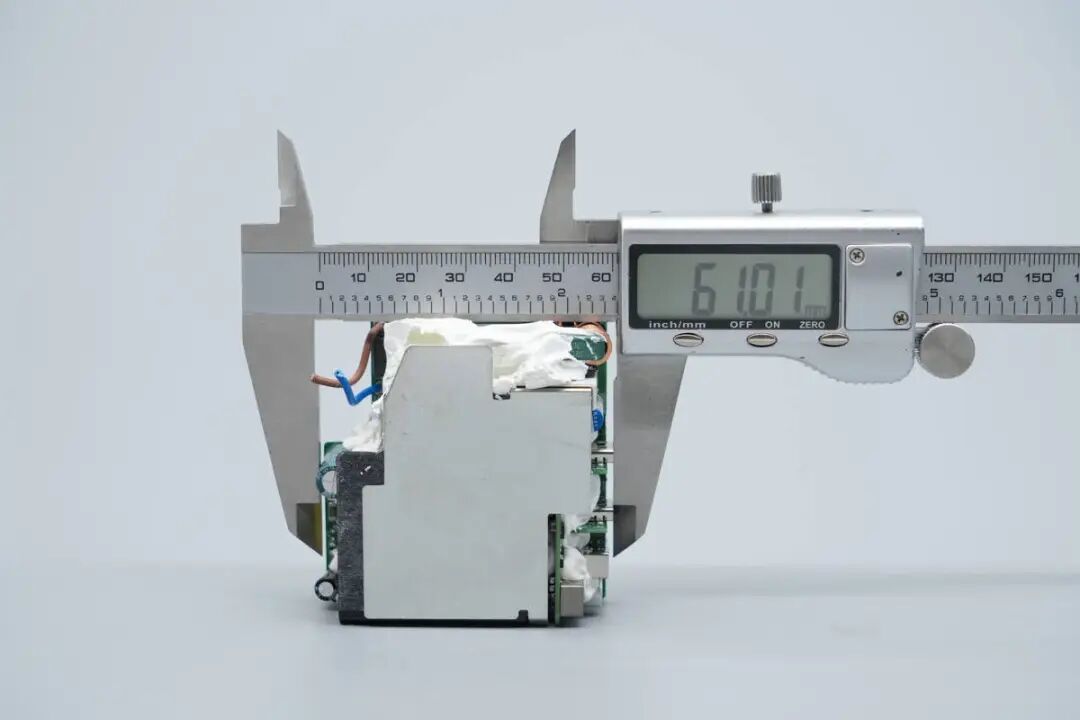

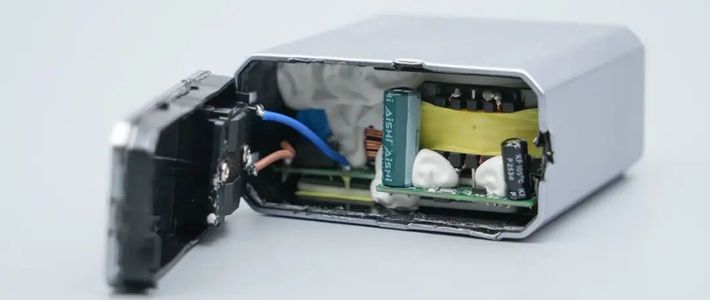

拆开外壳后，内部PCBA模块被大面积金属散热片覆盖，并使用迈拉绝缘膜隔离。充电器内部采用了瑞萨的单级PFC架构方案，由主控芯片iW3627-00和同步整流控制器iW610-01C组成。
其中，初级开关管采用了英诺赛科的INN700D130D增强型氮化镓功率器件，其耐压700V，导阻101mΩ，支持超高开关频率，是实现高效率和高功率密度的关键。变压器、滤波电容等周边用料也均为知名品牌，确保了初级侧的稳定可靠。
独立输出，精准调控
为了确保三个输出端口互不干扰且性能稳定，该充电器在次级侧采用了三路独立的DC-DC降压电路。两路USB-C口和一路USB-A口各自由独立的子板控制。
其中，两个USB-C口的降压控制芯片为南芯半导体的SC8002，协议芯片为CPS的CPS8860H。SC8002是一颗支持宽压输入的双路同步降压控制器，可实现精确的恒流恒压控制。USB-A口同样采用南芯SC8002作为降压控制器，协议芯片则为CPS8849B，支持多种主流快充协议。这种独立设计有效避免了多口同时输出时的电压波动。
散热与安全设计
在散热方面，充电器内部做了充足准备。PCBA模块的金属散热片与外壳内侧均贴有石墨烯导热贴，有助于快速将内部热量传导至外壳。此外，内部使用了大量导热胶进行固定和填充，增强了整体的结构稳定性和散热效果。
安全设计上，输入端设有4A延时保险丝和压敏电阻进行过流过压保护。初级和次级之间不仅有Y电容进行抗干扰，还特意加入了一块带有隔离挡板的塑料板，增强了绝缘等级。内部元件的布局和用料都体现了扎实的做工水准。
