一、显卡荒还将继续
自从2020年折腾了几次ITX装机之后,对ITX平台的热情增加了不少,觉得在兼顾性能和散热的前提下,ITX确实是一个不错的选择。
在2019年的时候,折腾了一台酷鱼小钢炮(原文链接),本来也只是想着平时看看电影,玩玩模拟器。结果在2020年在新冠疫情期间,在宝贝上网课的刚需下,这台电脑发挥了巨大的作用。不管是手机投屏还是使用平板,都不如直接在电视上网课对孩子的眼睛有利。
2021年,因为挖矿太火爆,进入了一个显卡荒的新纪元。于是再折腾一台ITX小钢炮成为了刚需,为了追求极致性能和体积平衡,想到了使用FLEX电源和ITX主板的新思路,而有一台机箱是绝对绕不过的,那就是迎广肖邦。
二、硬件
最近两年来,有很多玩家分享了自己折腾迎广肖邦的装机方案,由于前期AMD平台的不给力,一直缺少优秀的ITX主板。随着锐龙的发布,AMD的主板逐渐丰富起来,ITX也多了很多选择。

大部分使用迎广肖邦的装机方案都是INTEL平台,核显以HD630为主,也有一些是AMD平台,以220G或240G为主。由于迎广肖邦自带的电源只有150W,加之散热压力3400G并不是一直长期的完美选择,于是3400GE成为了最佳的方案。
而3400GE并不是一颗零售版的APU,是从某品牌商用机中拆机所得。因此,这颗U只能从马爸爸家购得。
CPU
锐龙RYZEN APU 3400GE沿用了AM4插槽,从工艺和架构上来说,并不太新,采用了ZEN架构的12nm工艺,CPU规格为4核心8线程,基本频率为3.3G,BOOST频率4G,支持DDR4-3000内存,二级缓存2MB,三级缓存为4MB,TDP为35W。CPU内部采用了钎焊散热技术,避免了硅脂长时间挥发带来的散热不畅。


3400GE最大的亮点除了核显方面,内置了VEGA 11图形核显,提供11个计算单元、704个流处理器、1200Mhz主频的规格之外。最大的亮点就是TDP只有35W,为了TDP从65W降低到35W,3400GE相比3400G只是CPU主频降低了0.1G,GPU主频降低了0.1G,而这对性能的影响微乎其微,却可以明显降低发热量和散热压力,这对于一台ITX钢炮来说,太重要了。
内存:
对于APU平台来说,强制建议搭配双通道内存,这样能够有助于提高显存频率,同样容量内存,双通道比单通道对核显性能提高可以达到40%左右。
作为追求低调的ITX小钢炮,而机箱内部空间有限,为避免和散热器、主板冲突,没有选择有散热片的RGB灯条。选用了雷克沙DDR4普通内存条,内存条支持终身保固,主打高兼容性。内存条规格为频率3200Mhz,容量为8G,共有2条,组成16G规格。

为避免冲突,选用的雷克沙DDR4内存条为没有散热片马甲版本。内存颗粒集中焊接在PCB单侧,使用通用PCB,可以实现更大容量的单条内存。

本次选用的雷克沙内存默认工作电压为1.2V,默认工作频率2666,支持INTEL XMP2.0技术。XMP模式下工作频率为3200,此时工作电压为1.35V,时序为16-18-18-36。

雷克沙内存采用了8层PCB,内存颗粒编号为SEC007-K4A8G08,颗粒来自三星原厂,C-Die体质。

固态:
为了充分利用闲置的硬件,选用了自己手头的宇瞻AS2280P4固态硬盘。
包装很简洁

整个固态采用了蓝色PCB,使用PCIe Gen3x4通道传输数据。

此SSD主控为PHISON群联的PS5012,缓存颗粒由南亚提供,型号为NT5CC128M16JR,容量为256MB。存储颗粒采用了东芝的64层3D TLC闪存颗粒,型号为TCBBG55AIV,可靠性和寿命也得到了保证。

最大读取速度3200MB/s,写入速度为2000MB/s,平均MTBF为150万小时。
机箱:
虽然已经发布了两年,但迎广肖邦不论从口碑,还是从装机量来说,绝对可以称之为经典的ITX机箱。

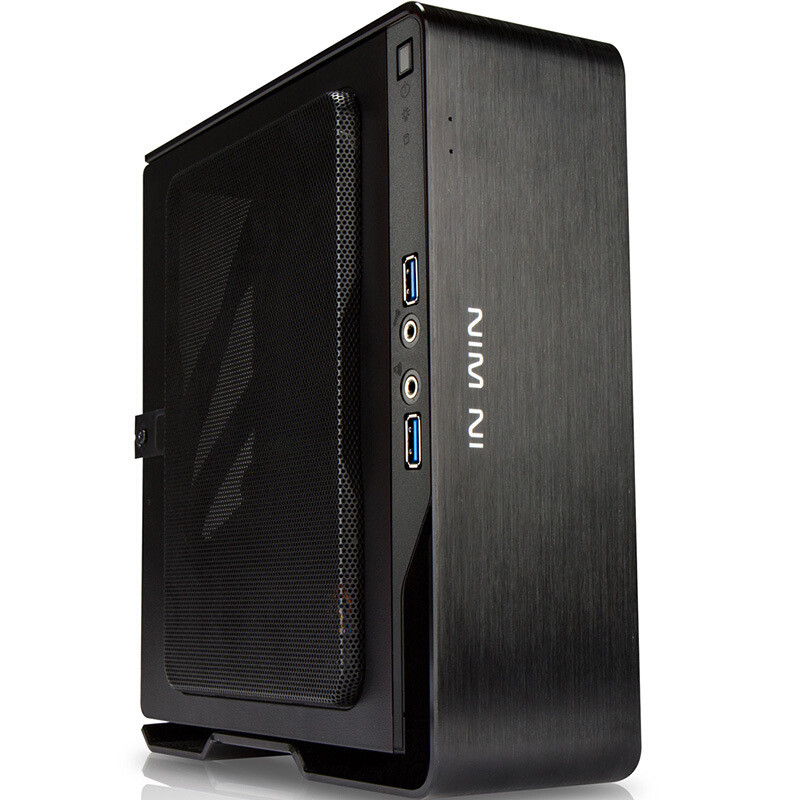

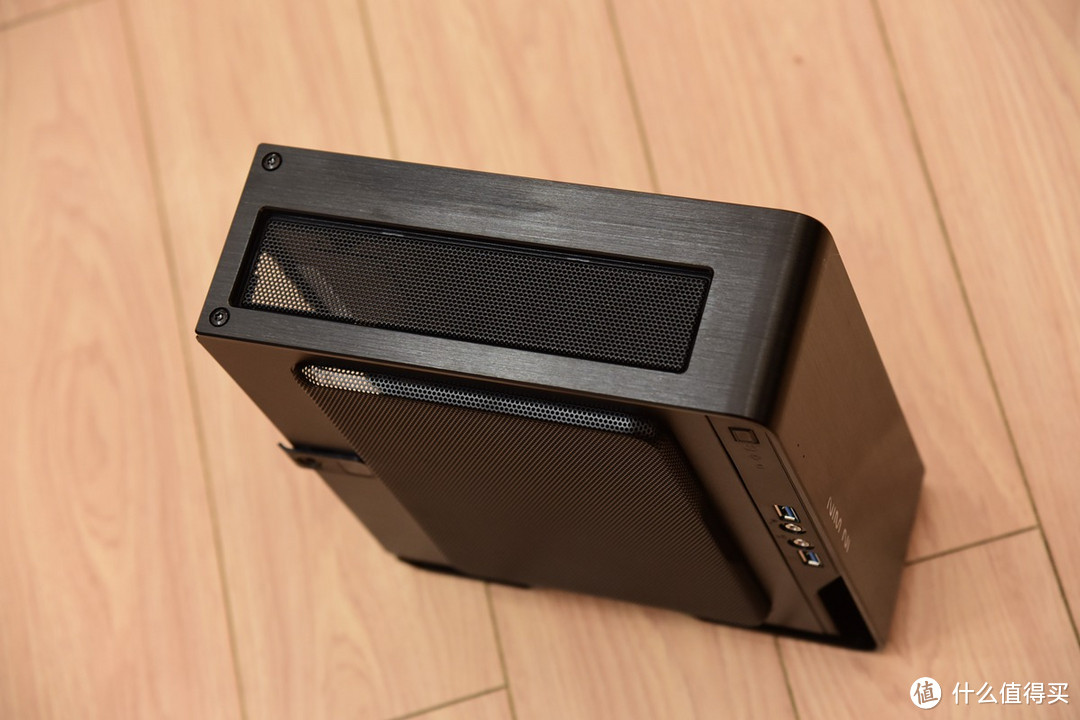

为了低调大方,选用了黑色的迎广肖邦机电套装。肖邦机箱是铝合金材质,机箱右侧板是大面积散热网,而且还有开关、USB和耳机插口等功能。

机箱顶部有一半面积也是散热孔网,毕竟小体积机箱散热一直是难题。

机箱前面板采用了金属拉丝工艺,上面有“IN WIN”的LOGO。

机箱后面板有主板IO挡板安装位置和电源线连接孔。

机箱内电源的安装位置,底部有电源风扇的散热孔位。

电源:
为肖邦机箱附带电源,为FLEX规格,也就是俗称的1U规格,长度17CM,宽度5CM,高度4CM。




电源为了和机箱完全配合,底部有一个凹槽,安装进机箱不会晃动松动。
散热器:
这个散热器是最让我纠结的部分,因为肖邦机箱和主板结构对散热器长宽高都进行了限制。因为B550I有一体式挡板和散热模组,所以CPU周围散热器不能太宽,而肖邦机箱的厚度也决定了,散热器高度不能太高。
为了避免翻车,充分从网上了解,最终选择了利民AXP90石墨烯版AM4散热器。利民AXP90散热器附带了一枚TL-9015风扇,风扇规格为92MM,厚度为15MM。

开箱

选用了利民AXP90的石墨烯版本,个人认为石墨烯散热效果会好一些。AXP90石墨烯版本的风扇是红色版本,风扇框是暗红色,扇叶是桔红色。

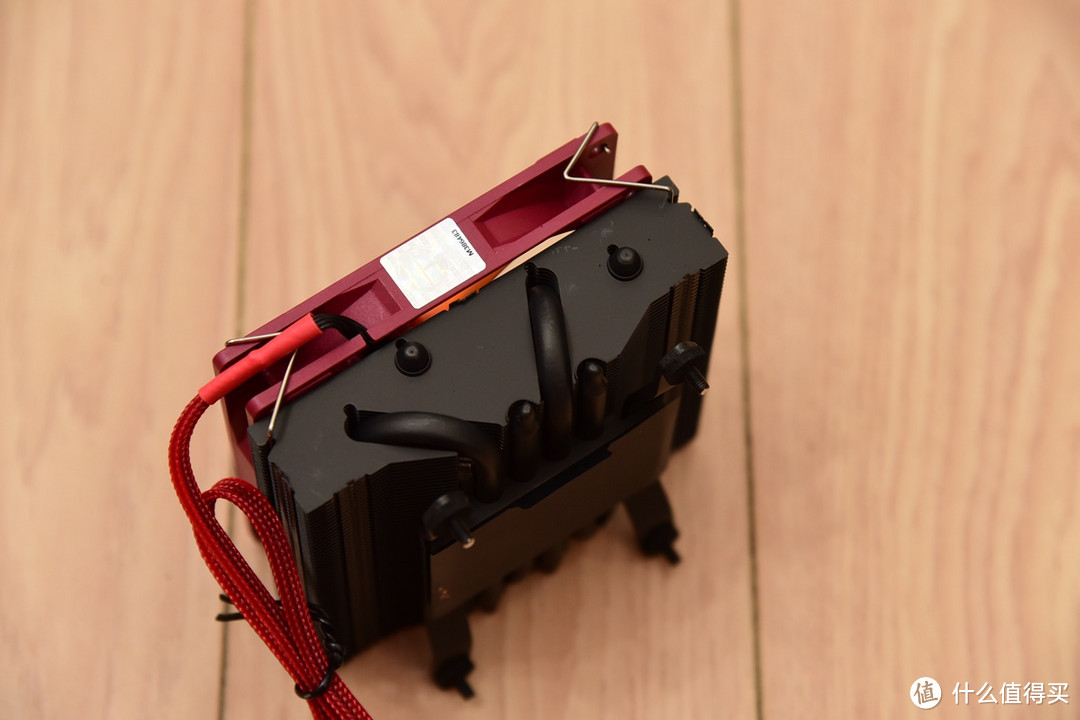

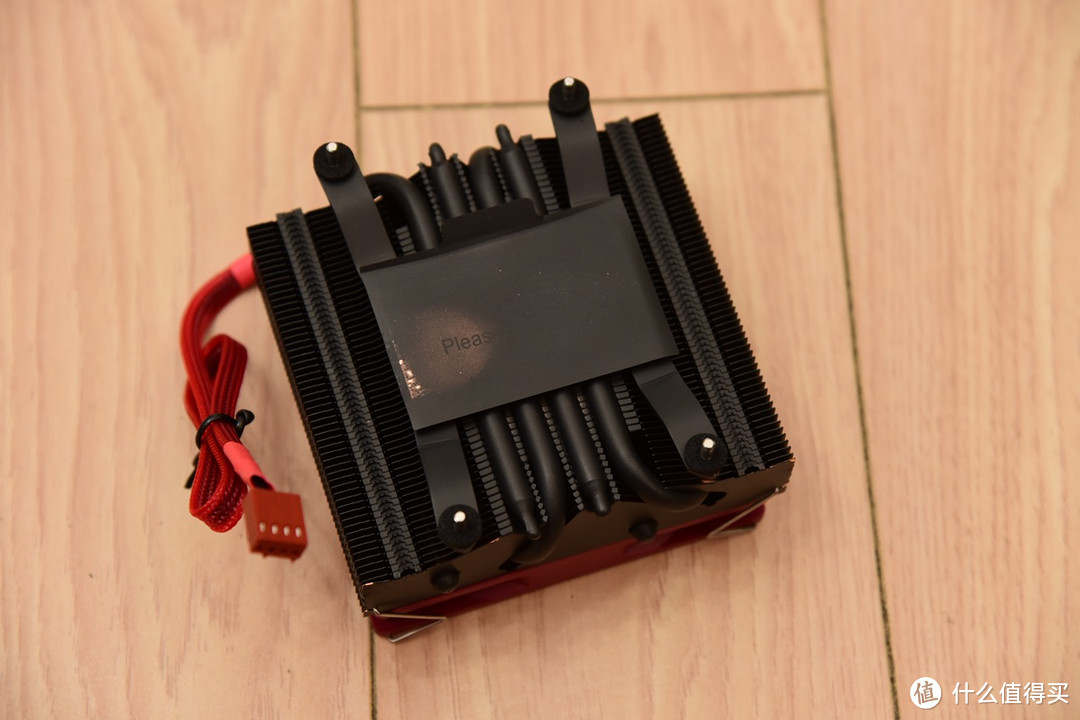

散热器本体是黑色的,风扇通过钢丝扣具安装在散热器上。散热器有4根热管贯穿在其中,每边有2根热管相互相向交叉。

通过仔细观察,发现这一块AXP90的石墨烯是卖家后期自行喷涂上去的,因为感觉喷涂不是很均匀。

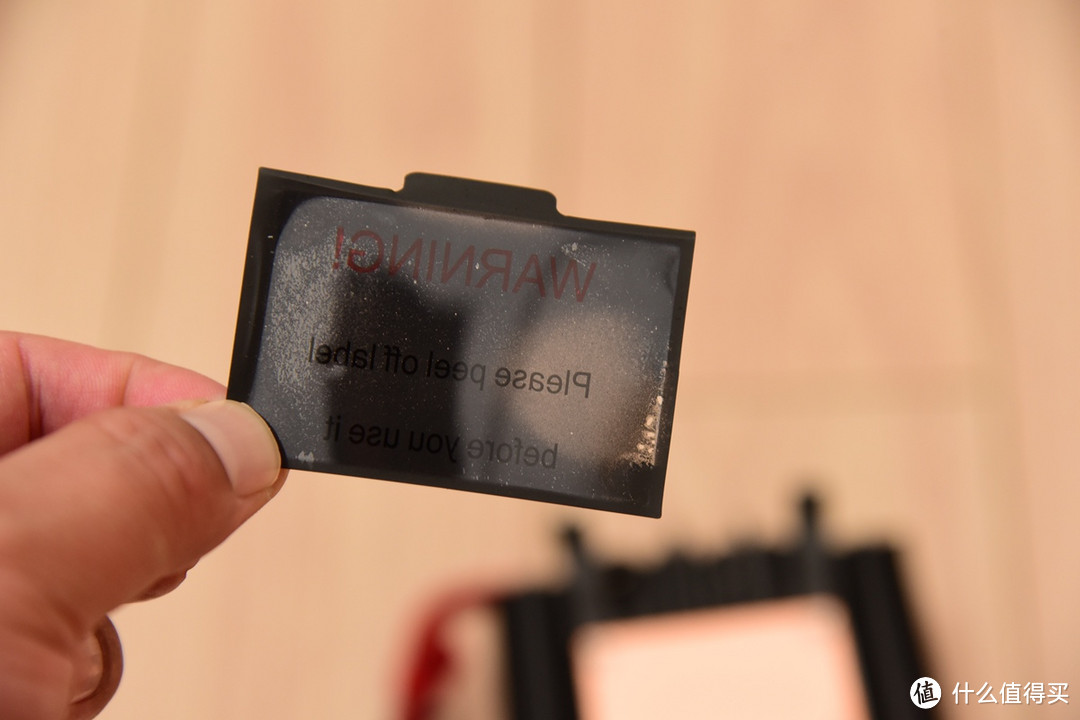

CPU散热器的底座采用了镜面工艺,可以保证散热效能。

整机配置
CPU:AMD 3400GE
内存:LEXAR DDR4 3200 8G×2
固态:APCARER ASP2280P4 480G
机电:INWIN CHOPIN(150W)
散热器:THERMALRIGHT AXP-90(AM4)
三、装机
把电源安装到机箱内部,准备装机。

安装CPU

安装散热器


安装内存


安装固态和散热片


梳理线缆




安装侧板

四、基本性能测试
整机性能测试:

待机温度测试:

烤机温度测试:

CPU-Z基准测试:

象棋基准测试:

7-ZIP基准测试:

CINEBENCH R15基准:

CINEBENCH R20基准:

显示性能测试:
3DMARK FIRE STRIKE 性能测试

3DMARK FIRE STRIKE E模式性能测试

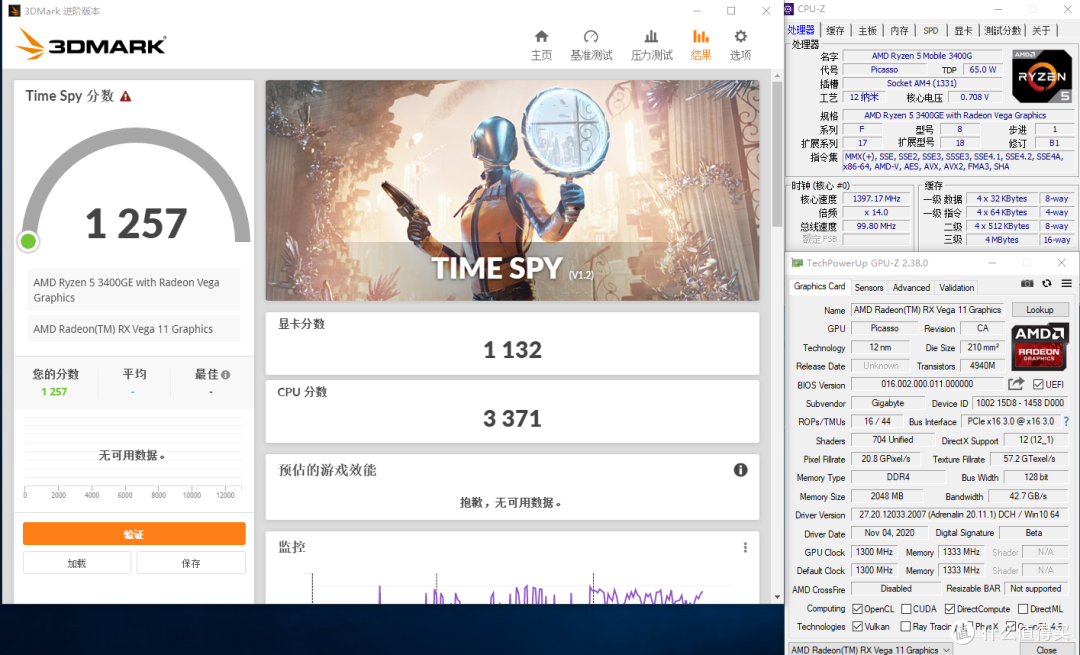

3DMARK FIRE STRIKE TIME SPY模式性能测试

五、游戏性能实测
作为一款核显,测试Vega 11使用一定的分辨率,将游戏画质设置为预设的画质,并不单独设置每一项,运行几款有代表性的大作。
《吃鸡》
要说现在最流行的网游,非《吃鸡》莫属,虽然BUG不断,外挂不断,但创新的游戏模式依然不影响它成为最火的网红游戏之一。

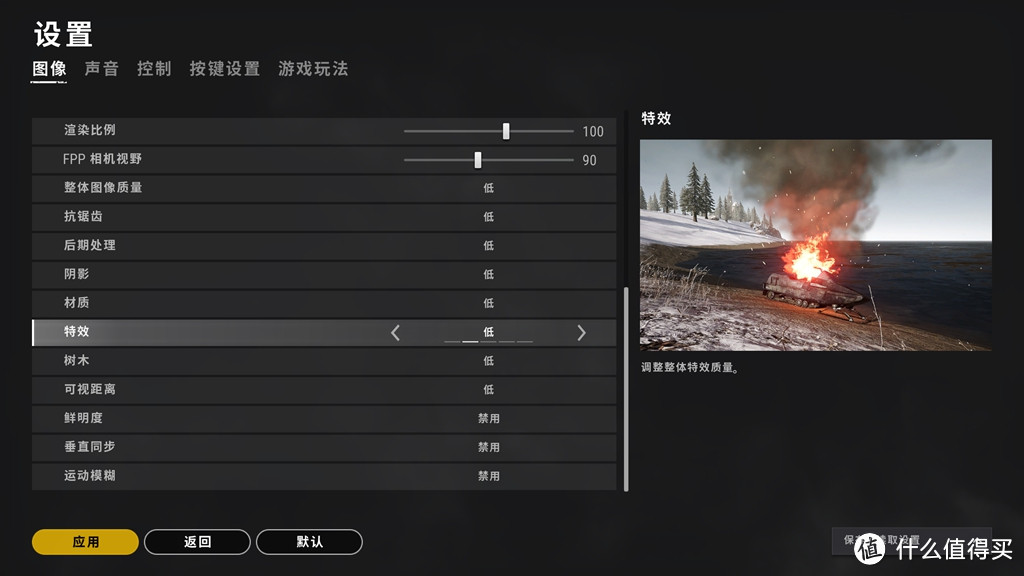

1920X1080分辨率,预设低等画质,平均帧数32.6。

《孤岛惊魂5》
《孤岛惊魂5》是育碧2018年发布的一款开放世界游戏,庞大而美丽,冒险历程一波三折,玩法类型丰富多彩,细节的打磨也无微不至。


1440X900分辨率,预设中等画质,平均帧数为33。

《古墓丽影:暗影》
《古墓丽影:暗影》是劳拉系列的最新作品,在DX12模式下测试。游戏的画面基本上达到了电影,而内容也非常丰满,得到了很高评价,是值得一玩的经典大作。

1440X900分辨率,预设中等画质,平均帧数为24。

经过测试,《孤岛惊魂5》《古墓丽影:暗影》1440X900分辨率,预设中等画质与1080P分辨率低等画质,消耗的显卡资源基本接近。
与11700K核显HD750附加测试:





六、总结
2020年,疫情几经反复,常态化的防控成为必然,线上课程随时就会启动,这样一台小钢炮无疑是必要的。2021年,挖矿大火,显卡缺乏也将会长态化延续下去,与其高价购卡挨宰。不如,充分利用核显,发挥APU的性能,快乐地进行网游也是一个非常好的选择。
前几天,11代酷睿已经发布,11700K集成的HD750核显性能已经评测完成,也已经在文章中说明。Vega 11的性能大约领先HD750的幅度在30%左右,如果真的追求极限体积的ITX小钢炮,APU无疑还是最佳选择!
