羽博是国内专注于电源类3C配件的品牌,在户外电源领域,推出过多款EN系列产品。最近,羽博又推出了新款EN300WLPD户外电源,支持300W AC输出,此外还配有照明灯、65W双向快充C口、18W快充C口。

此外内部采用了和特斯拉model3的无钴电芯相同材质的磷酸铁锂电池组,整体重量控制的不错,外带方便。此前充电头网已经对这款产品进行了评测体检,下面就对其进行详细拆解,看看里面如何设计。

一、羽博300W便携式储能电源外观

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

羽博300W便携式储能电源主体采用长方体造型,顶部带有固定提手。机身壳采用PC材质塑料,表面喷砂呈银灰色,边角圆润。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

机身正面中心印有Yoobao品牌。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

上方设有一个隐藏仓位用来放置电源线,携带方便。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

背面印有产品相关参数。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

型号:EN300WLPD

电池容量:80000mAh/3.2V(磷酸铁锂)

电池能量:256Wh(TYP)

AC输入:AC~220V/50Hz,300W正弦波

输入12V IN:12-24V/1A-5A(Max 60W)

USB-C输入/输出:5V3A、9V3A、12V3A、15V3A、20V3.25A

USB1/2输出:5V3A、9V2A、12V1.5A

照明灯功率:3W

总输出USB1+USB2:5V4A

输出12V OUT:12V6A

制造商:东莞市羽博通讯设备有限公司

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

机身一端从左往右:最上一排是DC输入接口、照明灯以及对应的开关键;中间一排是两个DC输出接口、2A1C三个USB接口、电量指示灯以及区域通电单独控制按键;最下一排是AC输出插孔和总开关。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

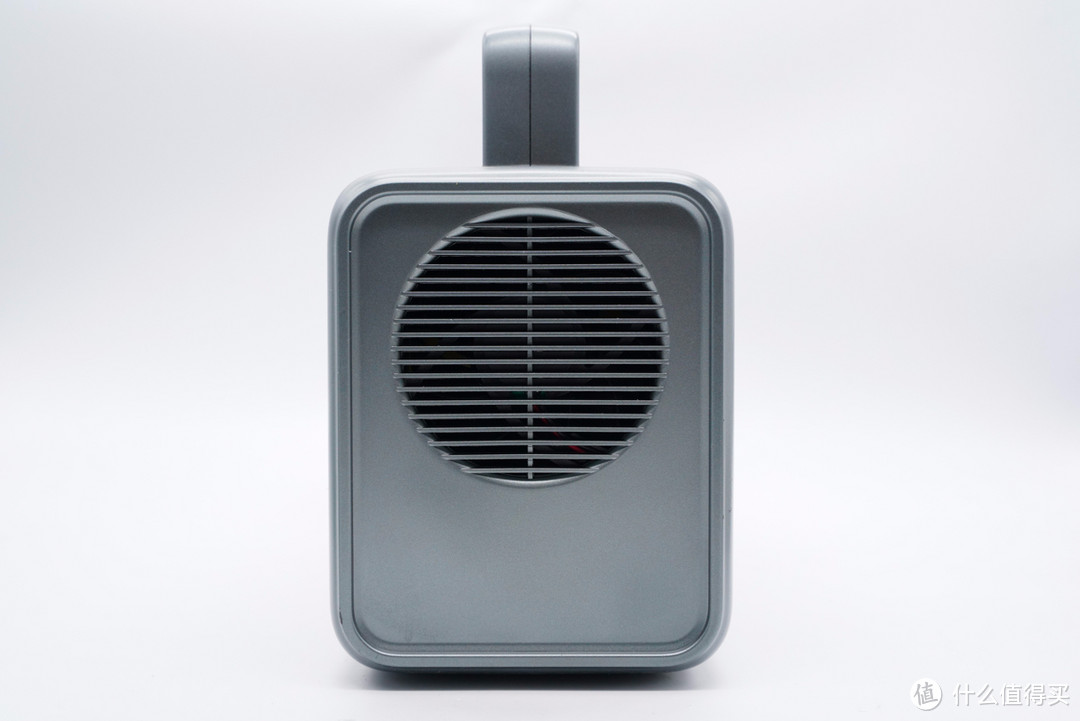

另一端设计有散热窗口。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

底部四角设有防滑垫。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

实测羽博这款储能电源长约27cm。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

宽度约10.5cm。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

高度约为13cm。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

重约3.1千克。

二、羽博300W便携式储能电源拆解

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

机身两端装饰塑料环采用卡扣固定,里面设有封装螺丝。电源线收纳仓处也设有固定螺丝。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

拧开固定螺丝,从两端入手即可拆开壳体。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

羽博户外电源内部两端分别是逆变器和输出电路板,顶部是AC充电电路板,中间是电池组。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器输出的导线连接到另外一面输出口上,粘贴胶带固定在外壳上。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

外壳内部有固定电池组的塑料柱。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池组塑料外壳上的塑料柱对应外壳上的塑料柱,固定电池组。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

AC输入充电小板特写,输入输出采用插座连接,便于组装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

AC输入线采用XT30连接,焊点涂胶加固。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

将电池组取出,电池组对应另一半壳体的一面上设有电池保护板。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器电路板通过导线直接连接到电池端,通过并联的绿色保险丝保护。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器散热风扇特写。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

保护板正面一览,电池和逆变器大电流接口采用螺丝固定。保护板支持电池组均衡,两个输出口采用XT30焊接,主板接口负责USB输出和充电,这款户外电源没有车充接口,故保护板上车充接口未连接。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

主板背面有一块铝散热片为LED照明灯散热。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

一颗双色LED指示灯。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

羽博这款户外电源采用四串磷酸铁锂电池,充电头网使用Power-Z KT002测得电池组输出电压为13.33V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

测量单节电池电压为3.34V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池组保护板采用螺丝固定在外壳上,电池组采用塑料外壳支撑保护。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池正负极采用铜片点焊连接并焊接导线,电力输出和单体电池电压检测。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

断开电池保护板与电池的连接,保护板下方还有两组连接导线。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

保护板上有热敏电阻检测电池组温度。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

热敏电阻探头特写。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

保护板采用五颗MOS管并联保证大电流输出,MOS管左侧是电流检测电阻,用于检测电池组输出电流进行过流保护。电池输入和逆变器输出端子电流较大,采用螺丝固定的结构,右侧两路输出采用XT30接口连接,方便组装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

XT30接口特写,贴片式焊板固定。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

四颗30A保险丝并联焊接,用于电池组过流保护。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

30A保险特写。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池组检流电阻,两颗1mΩ和一颗3mΩ并联。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池保护芯片特写,保护板涂有三防漆保护。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

清理掉三防漆,左侧为充电均衡电路,电池组保护芯片采用赛微CW1244。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

赛微CW1244是一款3,4串锂电池保护IC,支持磷酸铁锂以及高压平台等多种锂电池保护,支持电池均衡,支持高精度过充电,过放电,过流保护。CW1244还支持电池温度保护、断线保护等功能。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

赛微 CW1244 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池保护管采用五颗并联,对向串联。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池保护管采用Royes RE30N90S,NMOS,30V90A,TO252封装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池保护板背面没有元件。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池组采用玻璃纤维胶带缠绕固定。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

四串电池组重达1800克。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

电池正负极之间采用铜片点焊连接。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

储能电源内置充电模块背面,电路板上印刷18V3A输出。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

充电模块采用昂宝 OB5269 高性能PWM控制器,内置高压启动和软启动,内置多重保护功能,适用于电池充电器和适配器应用。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

昂宝 OB5269 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

CT1018光耦用于反馈输出电压。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

同步整流控制器,丝印007L34。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

同步整流管采用锐骏 RUH1H80M,耐压100V,导阻6mΩ,适用于同步整流。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

锐骏 RUH1H80M 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

431电压基准,用于输出稳压。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

充电模块输入有保险丝,NTC浪涌抑制电阻和压敏电阻保护,保险丝额定电流3.15A。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

输入NTC浪涌抑制电阻。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

10D561K压敏电阻,用于输入过压保护。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

输入端两级共模电感和X电容。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

TENTA天泰MKP X2安规电容,0.22μF。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

铜带绕制的共模电感。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

输入端GBP410整流桥,4A1000V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

输入高压滤波电解电容,来自凯泽电子,22μF400V,四颗并联。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

智旭电子安规Y电容。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

为PWM主控芯片供电的小电容,50V10μF。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

充电模块整流滤波输出采用两颗680μF 25V固态电容并联。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

储能电源输出面背面,有照明灯,输出口和AC输出插座。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

照明LED灯的背面有铝合金散热板。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

拆下照明LED灯的散热板,继续拆解。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

拆下输出端电路板,照明LED灯,电路板上还有电量指示灯。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

内置LED采用CREE XML系列,铝基板使用导热胶粘贴在散热片上。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

左上角插孔为充电输入插孔,下面分别是12V输出插孔,两个支持快充的USB-A插孔,和USB-C插孔。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

同步升降压采用四颗泰德 TDM3458 NMOS组成H桥,耐压30V,DFN5*6封装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

泰德 TDM3458 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

芯海科技 CS32G020K8U6,支持USB Type-C和PD3.0协议的USB-C控制器,适用于快充适配器,移动电源,车充,HUB等领域,用于储能电源USB-C接口充放电控制。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

南芯SC8815同步升降压控制器,与TDM3458组成双向同步升降压,由芯海协议芯片控制实现输出或输入充电。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

冠禹半导体 KS4310MA,PMOS,-40V/-32A,PDFN3333封装,用于端口切换。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

冠禹半导体 KS4310MA 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

双USB-A口输出采用英集芯 IP6538,这是一款集成同步开关的降压转换器、支持14种输出快充协议、支持Type-C输出和USB PD2.0、PD3.0(PPS)协议的双口输出SOC IC,为车载充电器、快充适配器、智能排插提供完整的解决方案。IP6538输入电压最高32V,耐压40V,8.2V自动关闭防止电瓶过放。数据脚支持过压保护,且IP6538具有完善的保护功能。

英集芯IP6538支持双USB Type-C,USB Type-C和USB A,或者双USB A输出,集成双口自动插拔检测功能,单独使用任意一口都可支持快充输出, 当双口同时使用时,双口都输出5V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

英集芯 IP6538 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

两个DC插座采用锐骏 RU3040M2配合电阻进行过流保护检测。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

锐骏 RU3040M2 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

LM358,用于两个DC插座的过流保护检测。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

用于USB-A口输出的VBUS开关管和电流检测电阻。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

远翔 FP7152 内置开关的1A LED降压驱动器,用于LED照明灯驱动。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

远翔 FP7152 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

用于驱动LED的47μH电感。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器模块一览,散热片中间夹有一个小风扇,很是紧凑,侧面焊接小板用于检测控制及调制信号驱动输出。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

输入端两颗40A保险丝并联。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

小板上有升压驱动电路和输出调制驱动电路。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器升压驱动采用SG3525A驱动升压管。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

意法 SG3525A详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

一颗无标芯片,用于检测保护功能。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

78L05三端稳压。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

三颗PC817光耦。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

ON安森美 LM339DG 四路电压比较器。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

丝印IR2103S。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

侧边小板背面。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

一颗无丝印芯片。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

一颗贴片滤波固态电容,规格为25V 10μF。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

下方还有一颗,规格为35V 22μF。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

小风扇特写。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

CBB薄膜滤波电容,224J630V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

另一颗特写,105J630V。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

华润微 CS20N60 NMOS,耐压600V,20A电流,导阻0.35Ω,用于交流输出调制,TO220封装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

华润微 CS20N60 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

华润微 CS180N06 NMOS,耐压60V,180A电流,导阻3.2mΩ,用于逆变器电池端升压,TO220封装。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

华润微 CS180N06 详细资料。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

滤波电感特写。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

两颗大的滤波电容规格为25V 3300μF,小电容规格为25V 470μF。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

散热片中有一颗热敏电阻用于检测温度。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器背面正负极输入采用大面积露铜加锡。

拆解报告:YOOBAO羽博300W便携式储能电源EN300WLPD

逆变器模块拆完一览。

充电头网拆解总结

羽博300W便携式储能电源EN300WLPD采用全塑料外壳,边角过渡圆润,顶部有提手设计携带方便。设有照明灯、USB-C、USB-A和AC插口等,C口支持65W PD双向快充,USB-A口支持18W快充。外出活动时,能拿来给笔记本、手机等供电,夜间照明也能排上用场。

充电头网通过拆解发现,这款户外电源采用四串磷酸铁锂电池,设有赛微CW1244和热敏电阻对电池进行过充、过流、过温保护;充电器模块,开关电源部分采用了昂宝OB5269主控芯片、锐骏同步整流管RUH1H80M。

采用南芯SC8815同步升降压控制器搭配泰德MOS管组成双向同步升降压,由芯海科技CS32G020K8U6控制USB-C接口充放电。双USB-A口输出采用英集芯IP6538控制,实现单口快充双口5V输出。逆变器采用的是纯正弦波,能满足大部分用电设备的需求。
