数码帆谈 篇九十四：深度拆解绿联65W快充插排！国产插排在进化的路上狂奔！

随着绿联这几年在市场上的发力，每年都会推出N多种新产品。尤其是在充电器领域，这两年我可是测评了不少的品种，从最小的5V充电头到200W的氮化镓，不得不承认，绿联的产品确实是一年比一年强了。

今天到手的产品，是绿联最新推出的一款65W 快充插排。从之前的测评经验来看，绿联出品的插座产品，一般都会有一些特别的亮点，肯定不会是普通的插座哟。

产品包装与做工

绿联的包装一如既往的清爽，但又不失风格。产品图和参数信息非常清晰的印在包装外部，可以说这款插排的亮点一目了然，大家都看出来了吗。

简单地说，这是一款新国标多功能六位插排，除了6组常规220V AC 插孔之外，它还具有2C2A共四个USB输出，总功率65W。这个功率数选择的很精明，它能够单口支持一部轻薄型笔电或者游戏机，或者同时支持2部30W手机快充，一般家庭桌面的需求这部插排都能在不额外插入充电头的前提下满足，可以说是家用出差两相宜的一款产品。

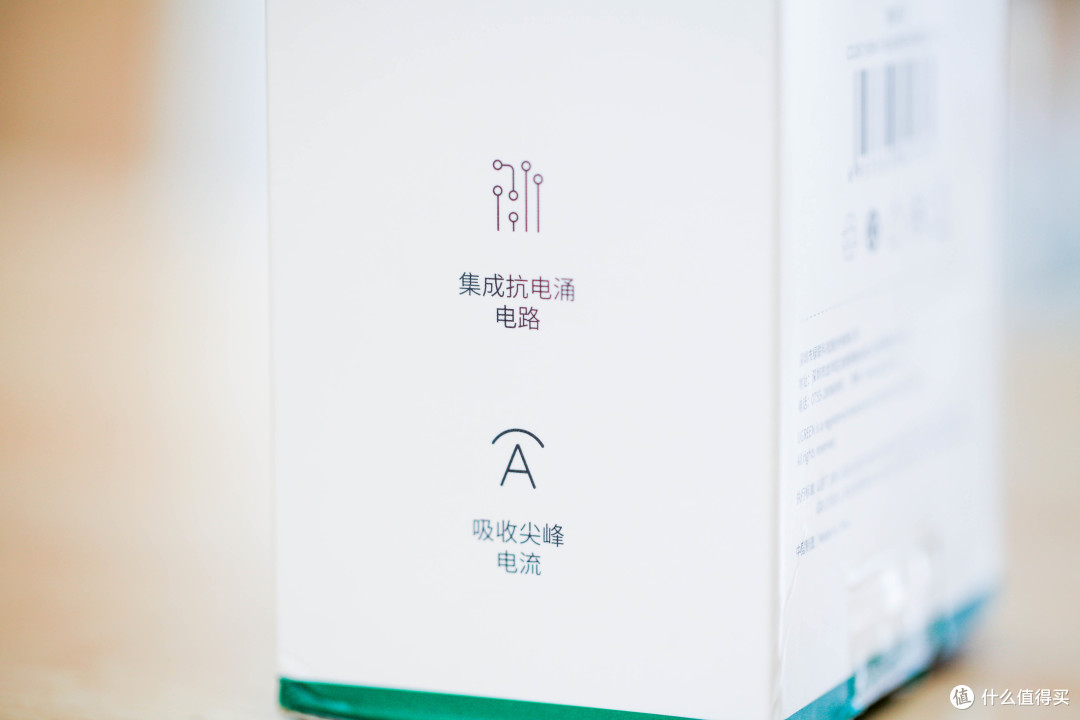

更值得一提的亮点，是它集成了抗电涌电路，能够平抑电源纹波，吸收尖峰电流，保护后端设备的安全。

这个抗浪涌功能有多重要呢？相信最近大家都看了那个青岛电工的新闻，一个家庭总是烧灯泡，全国20多个电工去了都折戟沉沙没能解决问题。其实如果光是烧灯泡损失倒还不大，要是烧掉了电脑电视电冰箱什么的损失就有点惨重了。

抗浪涌插座就是专门用来解决这个问题的。它能够隔离问题电源，保护接入自己的电器安全。平时使用的时候，更平滑的电源纹波也能让电脑等电器运行更稳定，从而保护里面宝贵的数据。除此之外，防浪涌功能也会雷雨天气产生瞬间浪涌冲击波时，防雷模块会快速响应，对它的抗阻器迅速降低，将瞬变能量进行转移，从而起到保持内部用电设备的作用。

绿联作为一家互联网出身的企业，它的产品设计一向很时尚。这款65W 快充插排也是如此，比起某牛那千年不变的传统造型，绿联这款插排充分体现了圆角矩形这一时尚设计原则。

产品转角处理的非常圆滑，注塑质量很高。表面进行了磨砂处理，触感非常好。

这个电源开关是我见过的插排里质感最好的一个，超精致。周围跑道型的红线设计既提高了警示度，而且指示灯亮度还不刺眼，看起来非常舒适。

支持PD协议的2C2A输出端口，其中2C目前支持5V3A、9V3A、12V3A、15V3A、20V3.25A、 3.3-21V3A这6种协议，最大总功率65W。2A支持10V 2.25A 、5V3A、 9V2A 、12V1.5A这4种协议，最大总功率22.5W。

电源插座方面也延续了绿联一贯的品质，这款65W快充插排提供了3个新国标5孔和3个2孔插座，每个插座中都具备防误触挡片，完全符合新国标强制安全标准。

内部拆解

优秀的产品都不怕拆，这绝对是一句真理。绿联这款插座的设计师肯定也是这么想的，它不仅不怕拆，而且还盼着你来拆，这样才好展示内部优良的做工。

插排内部采用的是优良的磷铜材质汇流排，铜排冲压工艺精致，没有丝毫的毛刺，而且在空隙处甚至还压出了绿联的LOGO。这根本就是为了“等你来拆”设计的...

插座内部的铜排采用了一体折弯的工艺，没有辅助弹簧。这是因为优质磷铜的弹性非常好，能提供足够的夹持力，从而无需外部辅助加压。

从这张图里还能看到铜排上面冲压出来的、看起来像是桥梁一样的原型凸起，这是一种典型的降干扰设计，可以有效的减少电磁泄漏，避免影响周边电器。

让我们将目光转回到电源部分，这里才是本款插排的精华所在，电源滤波和为USB口供电的模块都集成在其中。

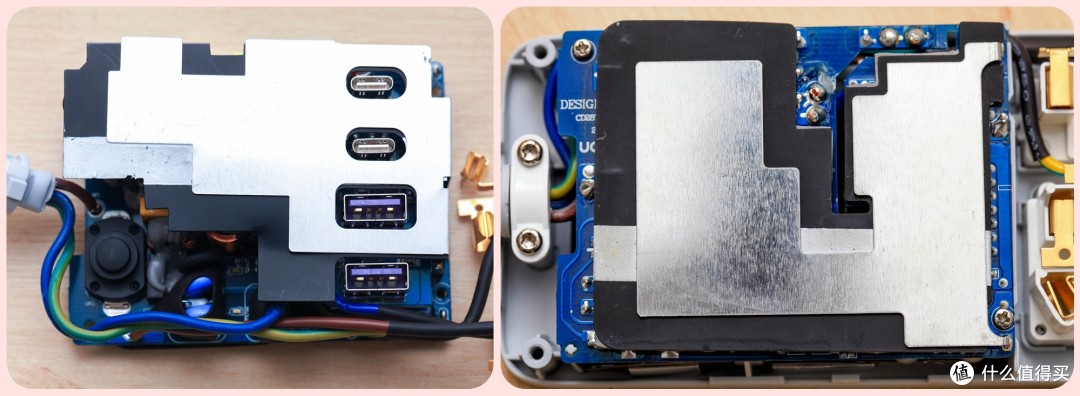

从图片上看，绿联十分重视产品的抗干扰能力，电路部分的正反面都设计有铝制挡片，可以在提高散热能力的同时，减少电磁辐射干扰。

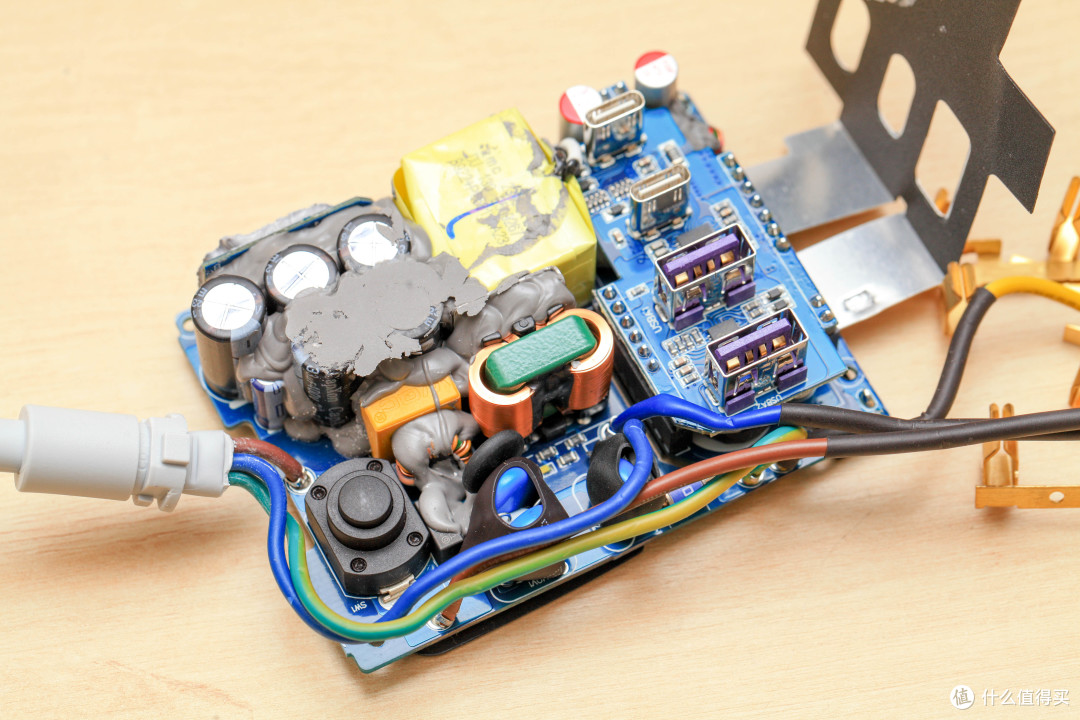

揭开散热片，内部电路的集成度非常的高，而且绿联还对这里做了大量的灌胶处理，进一步提高产品的抗震和散热性能。

这个集成度很高的电源开关，就是这款插排电源手感非常好的原因了，这种开关比传统的船型开关或者乒乓开关结构紧凑得多，而且行程很短，按起来非常舒适。

从这个角度能看到的最大最醒目的器件，就是这个做工一级棒的滤波电感了，作为电源抗涌的核心器件之一，它采用的是扁平绕卷绕技术，小体积大电流高性能都兼具。

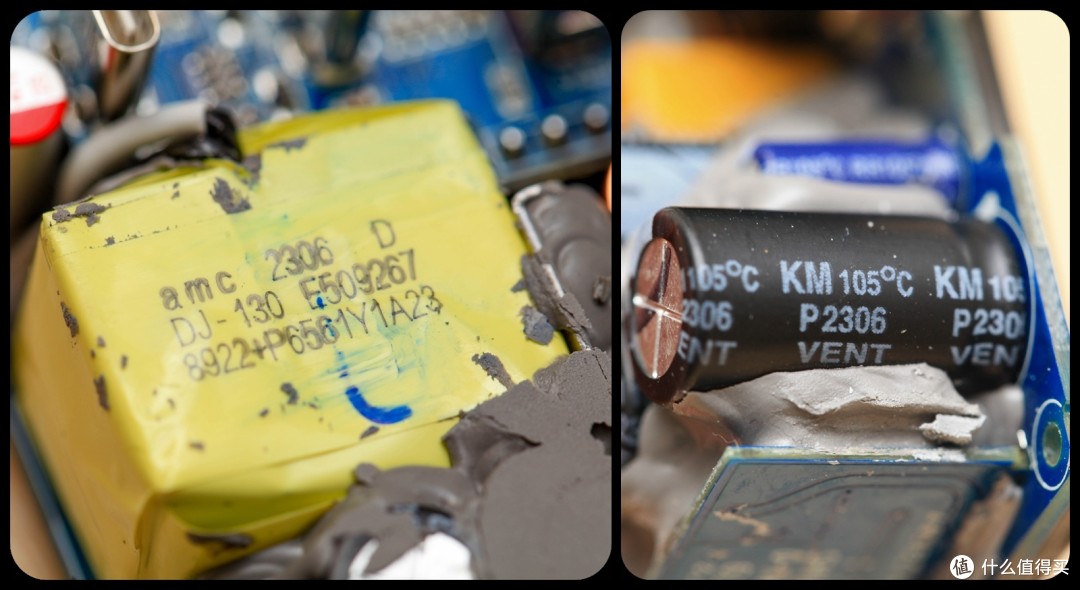

雅士的变压器和创慧的电容也是电源里经常出现的器件，这两个品牌虽然谈不上顶级，但在耐压耐温等参数方面还是不错的。

采用了模块化设计的USB电源板，这做工还是相当可以的。

两个C口使用的是深圳英集芯出品的IP2738芯片，这是一颗双路协议芯片，支持双口18-140W快充应用，具备独立的反馈控制，具备独立的USB PD控制。

IP2738 协议芯片支持 USB PD3.0/3.1 协议，支持 28V EPR 档位输出，支持 E-Marker 线缆。同时这颗协议芯片还支持 QC5/QC4+QC3+/QC3.0/QC2.0 快充协议，支持中国融合快充标准 UFCS，支持 FCP/SCP 快充协议，支持 AFC 快充协议，支持 SFCP 快充协议和 MTK PE 快充。手机电脑快充全部通吃，协议支持非常全面。

而2个A口因为支持协议较少，使用了英集芯IP2726芯片，这款芯片支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议，用在这两个A口上性能富富有余。

在拆解测试的最后，我试了一下这款插排的外壳阻燃能力，使用打火机烧灼它的外壳直到融化，可以看到外壳虽然已经熏黑了，但并没有被点燃的迹象，也没有明显的融化。

输出能力测试

绿联这款插排的拖带能力如上图，这还是在设备并没有插满的情况下拍摄的。它的USB口输出能够同时给一部SD，一部手机，一个充电宝，一部电话手表进行充电。而AC部分则能够同时接入了三个体积很大的充电头进行充电。

从这个角度可以看到，插排的插座间隔还不错，5孔与2孔插座在插头体积不大的前提下能够同时插入，横向之间的间距即使插入的是大体积的充电宝，也不会发生冲突冲突现象，提高整体使用率。

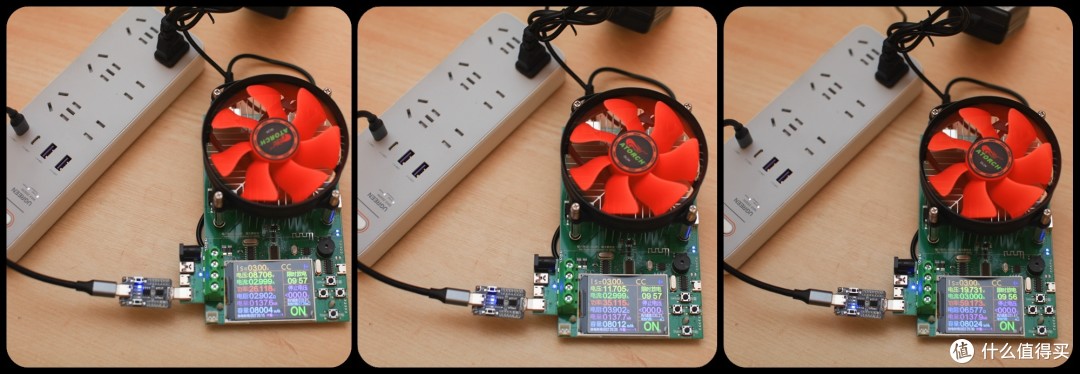

对于这款插排，重点测试的是它的实际输出能力，为了节约大家的时间，咱们一步到位直接测试它的顶格输出功率，20V 3.25A，测试的结果如上图，这款插座C口能够输出19.705V 3.249A的能力，输出实际功率为64.080W，与标称的65W基本没有差距，可以说是一款足量的电源。

最高功率输出没有问题，那么它在9V,12V,19V的状态下输出3A电流自然也不是什么大事，实际测试结果也证明了这一点，很稳。

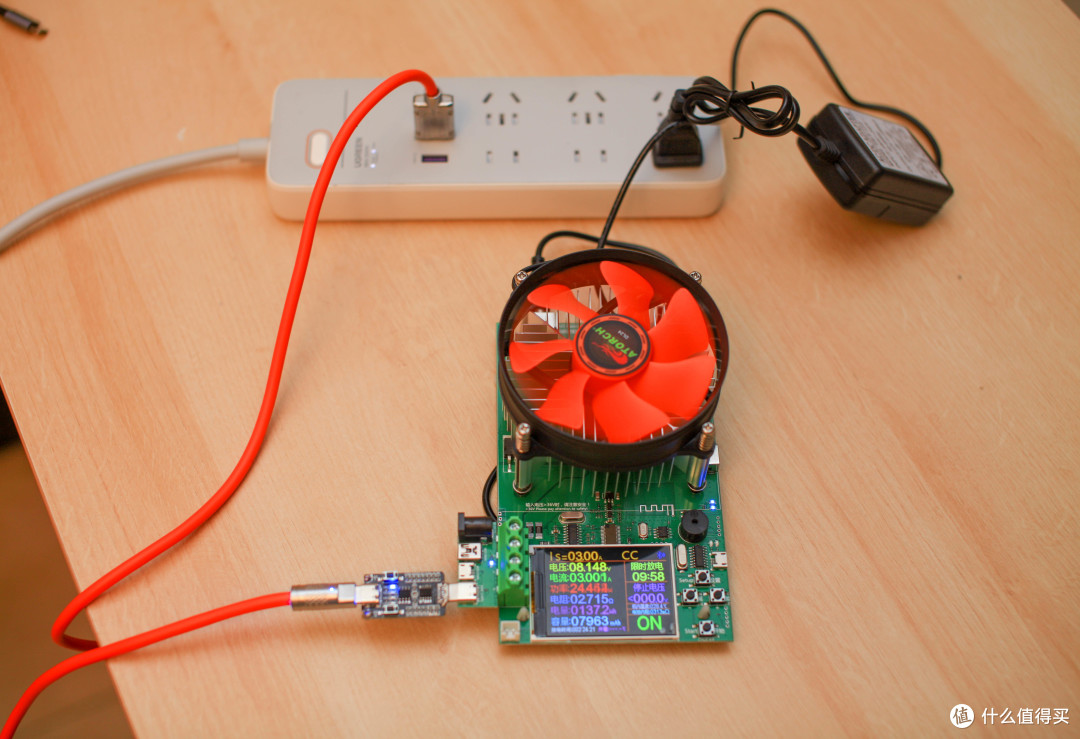

同样的，这款插排A口的最大输出能力也直接过关，端口最高输出了8.14V 3A 24.452W的功率，与标称的25瓦基本一致。

A口的另几个输出模式我也做了测试，标准的5V 3A，9V 2A，12V 2A都没有什么问题，这款插排在USB口输出方面完全做到了标称参数的标准。

总结

绿联的这款65W快充插排，是一款外观精致，做工精湛，功能齐全的插座产品。它内置的USB输出功率高，端口多，足够满足家庭和出差使用，尤其是针对长期出差人员，只需要携带这样一个插座板，就能满足住店办公，和现场处理业务等等需求，是的，我是一个但凡出差都会带上插排的人...

插排在提供了6个插座的同时，还内置了抗浪涌电路。这对出差人员经常要处于不明电源情况下办公提供了充足的保护，万一遇到电源故障，也能确保笔记本等设备的安全，不至于发生电脑毁业务停的惨剧。

现今，市场上仅一个普通的四口65W氮化镓充电器都要上百元，再买一个六位总控的防雷插排，预算起码200元起步，而这款绿联65W快充插排，百来块就能做到集“快充+防雷”于一体，还有那么多令人惊喜的细节设计，可以说是非常高质价比的产品了~

那今天的分享，就到这里啦~
