精致MATX——12700KF+B660M迫击炮+3080PGF+分形工艺Define7mini装机秀

前言

有些人不喜欢中塔机箱，因为个头太大，主要大部分人的桌面在1.2米-1.8米之间，这个尺寸在放下27-32寸的显示器之后如果放个大个头的机箱，那么留给其他桌面设备的空间就少了。而另外一个更重要的原因是高度上面27寸-32寸显示器一般在45-55左右，所以也可以看到哪怕大部分的中塔机箱也是设计在55的高度以下，当高度超过55cm放在桌面上时主机高过显示器时，会给人带来压迫感。而27寸的显示器大部分设计45cm高度左右，这个尺寸配MATX机箱时正好齐平左右，会给人舒适的感觉。当然最好的还是使用显示器支架支棱起来可以随意调节高度了，不过人的坐姿也决定了显示器依然不能太超过60以上，否则仰头颈椎会不舒服。

其实这两代显卡和很多游戏也已经减少了对SLI的支持，而这一代Z690，大家有没有注意到，很多Z690的产品介绍说明里面，都已经没有SLI的支持啦，普通游戏玩家不需要SLI啦，所以其实Z690和B660，况且这代太热也不好超，其实不如可以考虑一下MATX的主板和机箱，不仅减少体积，而且散热还比ITX好很多，单张显卡在MATX下做好风道其实也都足够了，现在的B660也支持多张M.2存储够用了。

所以此次带来的是新晋MATX小机箱——分形工艺DEFINE 7 MINI黑色机箱的装机，一款支持240/280水冷、167mm风冷，最长331mm显卡支持，整体尺寸的长宽高为399x205x406mm。而整机配置上使用了12700KF+微星B660M迫击炮WIFI（DDR5）+索泰3080PGF显卡，内存选择上是美商海盗船的DDR5 6000复仇者+1TB MP600PRO XT的SSD，而散热上使用了九州风神的AK500，最后是电源选择了海韵旗舰PRIME系列的金牌GX-850。整机测试下来，这个配置基本能畅玩高画质4K 60HZ的大部分游戏了，以下是配置清单：

CPU：英特尔（Intel）12代 酷睿 i7-12700KF 处理器

主板：微星(MSI)MAG B660M MORTAR WIFI 迫击炮DDR5

内存：美商海盗船（USCORSAIR）32GB(16G×2)套装 DDR5 6000 C36 复仇者

散热：九州风神（DEEPCOOL)冰立方500 AK500

显卡：索泰(ZOTAC) GeForce® RTX 3080-12G6X PGF OC

SSD：美商海盗船(USCORSAIR) 1TB MP600 PRO XT 旗舰电竞型

电源：海韵 (SEASONIC) 旗舰PRIME系列 GX850 电源

机箱: 分形工艺 Define7 Mini

分形工艺（FractalDesign）Define7Mini机箱紧凑型静音侧透MATX台式机Define7Mini全黑化（LightTG)799元京东去购买

英特尔（Intel）12代酷睿i7-12700KFCPU处理器12核20线程单核睿频至高可达5.0Ghz25M三级缓存2749元京东去购买

微星(MSI)MAGB660MMORTARWIFI迫击炮DDR5电脑主板支持CPU12400F/12600KF/12700(INTELB660/LGA1700)1299元京东去购买

美商海盗船（USCORSAIR）32GB(16G×2)套装DDR56000台式机内存条复仇者系列游戏型C361799元京东去购买

索泰（ZOTAC）索泰(ZOTAC)RTX3080-12G6XPGFOC显卡/N卡/台式机6299元京东去购买

美商海盗船(USCORSAIR)1TBSSD固态硬盘M.2接口PCI-E4.0(NVMe协议)MP600PROXT旗舰电竞型五年质保1079元京东去购买

九州风神（DEEPCOOL)冰立方500CPU风冷散热器（厚塔式加宽鳍片组/带降速线/FDB风扇/5热管/240W散热/AK500）239.9元京东去购买

海韵(SEASONIC)旗舰金PRIMEGX850850W电源80PLUS金牌全模/十二年质保/全日系电容/第4代温控风扇启停1249元京东去购买

整机展示：

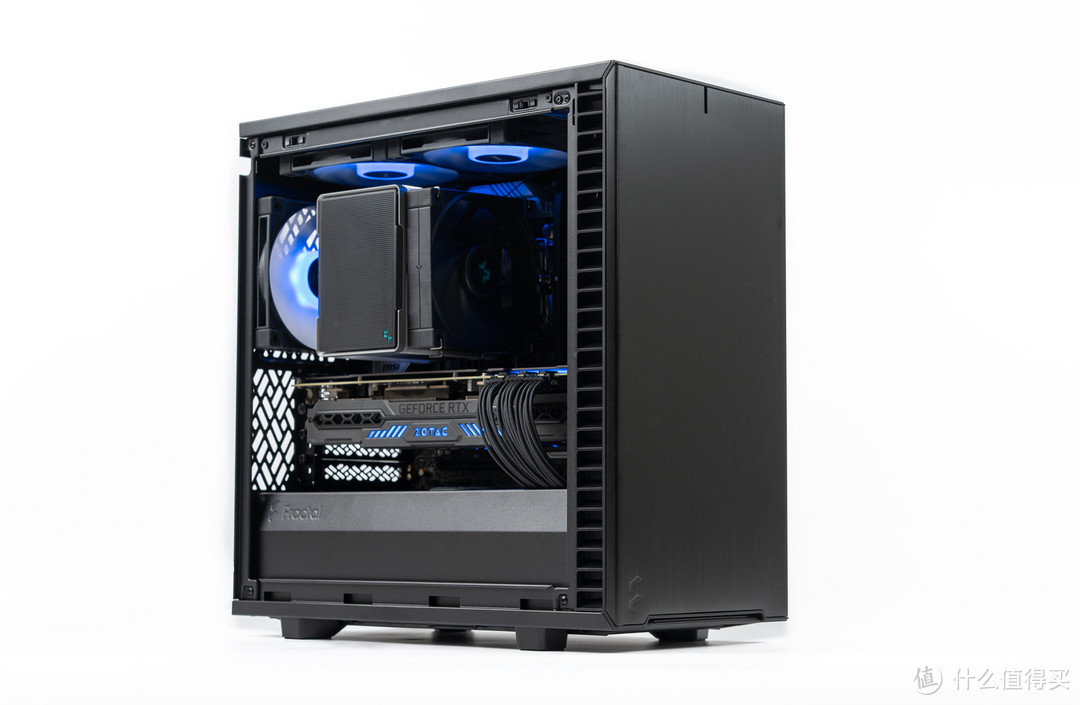

紧紧凑凑，接近方形的箱子，没有塞满，但是该有风的地方有风，前面板也是两边两排进风，顶部虽然有封闭面板，但是考虑到CPU和显卡的发热量，还是使用了透风顶板

紧凑的玻璃侧透箱子，205mm的宽度确实不需要设计竖装显卡支架，不然也会成为闷罐子

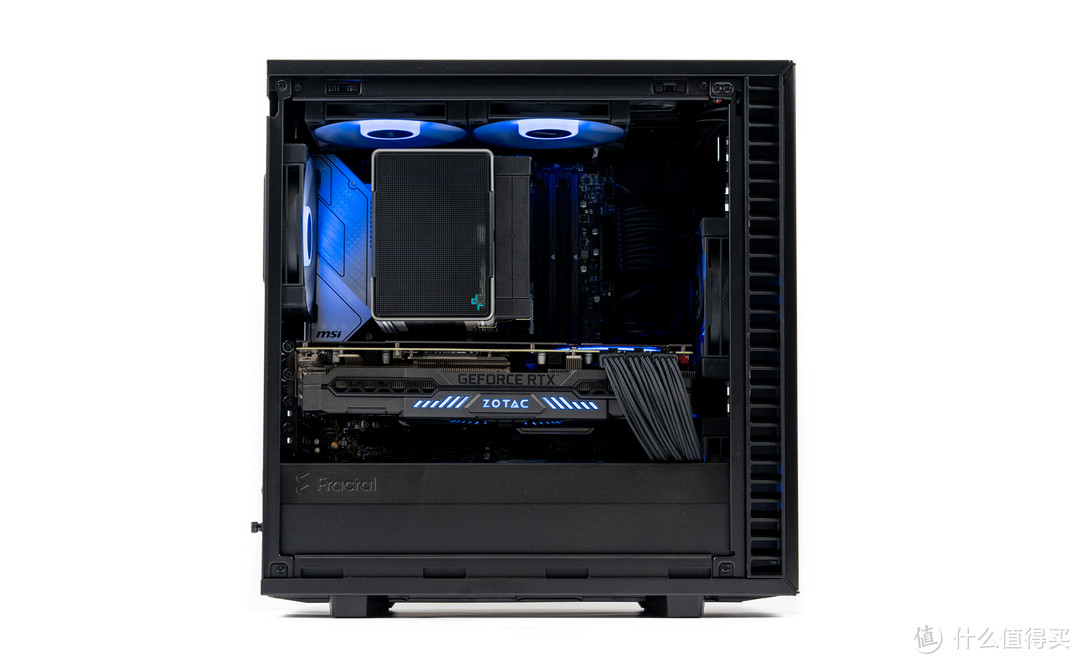

90°正视侧面

铝制拉丝前面板，顶部有一个电源灯，左下角有一个分形工艺的LOGO

内部整体配件

内部整体配件

顶部的通风顶盖可替换封闭面板，下面也有防尘网，拆卸非常方便，前置IO也是少见的除了标配USB3.0和type-C口外，还有配置USB2.0的机箱了，插个键鼠控制器啥的也挺方便

拆卸前面板前，需要将底部的防尘网取出，这里索泰索泰 GeForce® RTX 3080-12G6X PGF OC显卡安装之后限于尺寸不能安装中间的风扇，所以三把缩减到两把，不过还好这两个位置都能带走显卡的热量

CPU散热使用了九州风神的冰立方500散热器

显卡是索泰3080-12G6X PGF OC

内存和散热器一样都是无光的，海盗船标准高度的内存 复仇者DDR5 6000 C36

微星B660M迫击炮DDR5 WIFI还有海盗船MP600PRO XT已经基本看不见了，特别是黑色散热的海盗船固态

索泰3080-12G6X PGF OC显卡背板上的环形PGF信仰灯

主机侧面，底部是海韵PRIME GX-850旗舰金电源，背板是钢板好评，确实没必要为了对称而使用钢化玻璃，而两块侧板打开方式也是分形工艺独特设计的顶部两个卡榫往外推开再上提

背部的理线空间，DEFINE 7 MINI提供了多条理线魔术带还是比较方便的

桌面展示：

小型的MATX放桌上还是显得比较可爱

顶部通风面板上透出九州风神FC120的灯光

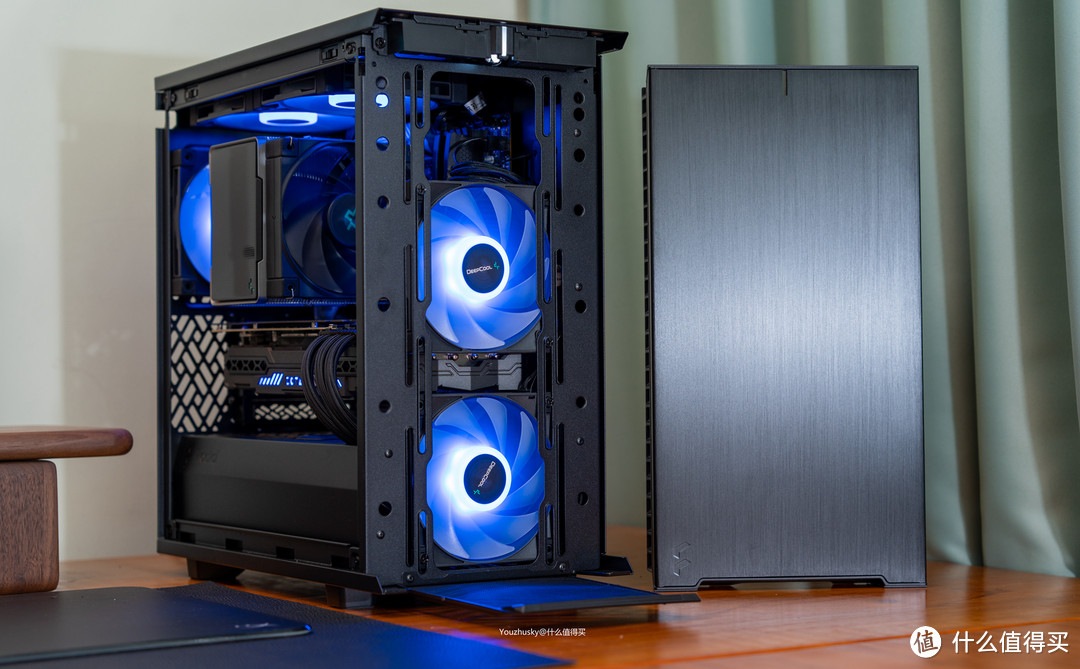

前面板拆卸方便，只是需要先抽出底部的防尘网

机箱电源仓左侧有FRACTAL的logo；索泰3080-12G6X PGF OC显卡通过索泰显卡调节软件FIRESTORM来调整RGB效果

MATX设计的比较小所以看不到索泰3080-12G6X PGF OC三个风扇的效果与ZOTAC正面对应的PGF的LOGO

无光的海盗船复仇者DDR5 6000 C36内存，采用海力士颗粒低调有实力

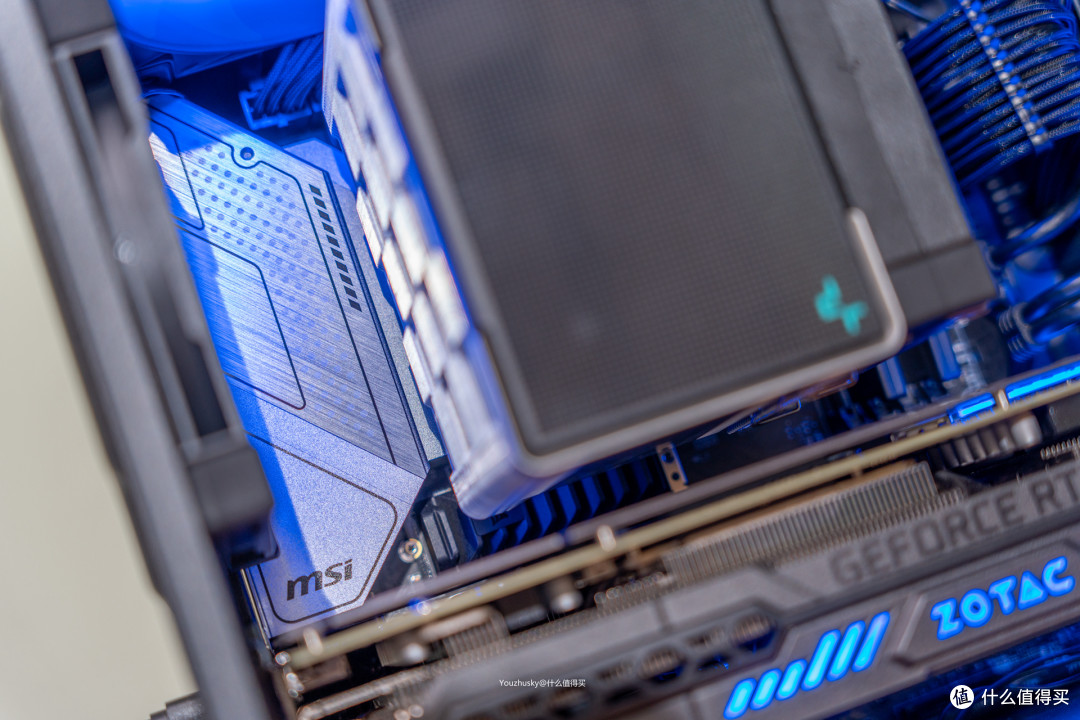

微星B660M MORTAR迫击炮wifi DDR5 与海盗船MP600PRO XT固态

九州风神冰立方500，一款小而精致的五热管240W解热设计散热器

机箱尾部的海韵PRIME GX-850 旗舰金电源，上面的混合模式按钮，按下时为开启电源低负载下停转功能

桌面展示，配合32寸显示器使用，MATX显得小而精致了

配件解析

分形工艺 Define7 Mini

其实分形工艺的DEFINE 7 系列推出很久了，只是先推出的标准杯DEFINE7和超大杯DEFINE7XL，后来推出了小杯DEFINE 7 COMPACT，这次又推出了mini杯的DEFINE 7 MINI，同时还有支持ITX的DEFINE 7 NANO，分形工艺都是这么解释每个型号的各个尺寸的，还有网面的meshify系列和最新的torrent、pop系列。而这几个系列中，个人觉得DEFINE 系列最经典耐看，尺寸也是最四四方方规整的设计，前面板采用的拉丝铝面板设计，左下角一个低调的分形工艺logo，底部也配有一整块防尘网。399x205x406的长宽高小型尺寸

机箱背面设计，两块侧板顶部有两个卡榫，向外拉再把侧板上提即可取出侧板，电源仓空间不大所以盖板采用可拆卸设计方便安装

机箱背面设计，两块侧板顶部有两个卡榫，向外拉再把侧板上提即可取出侧板，电源仓空间不大所以盖板采用可拆卸设计方便安装

打开机箱全透钢化玻璃侧板，内部标准的MATX设计，两边四个比较大的橡胶穿线孔，CPU背板开孔也比较大方便安装散热

背板理线处标配了可拆卸的两个SSD位和两个HDD位，魔术带也有较多，虽然空间不大但是得益于前面理线位倾斜设计所以也足够使用

电源仓处的FRACTAL的logo设计，电源处有多个交叉开孔方便电源高负载时散热，同时中间还有一个橡胶穿线孔

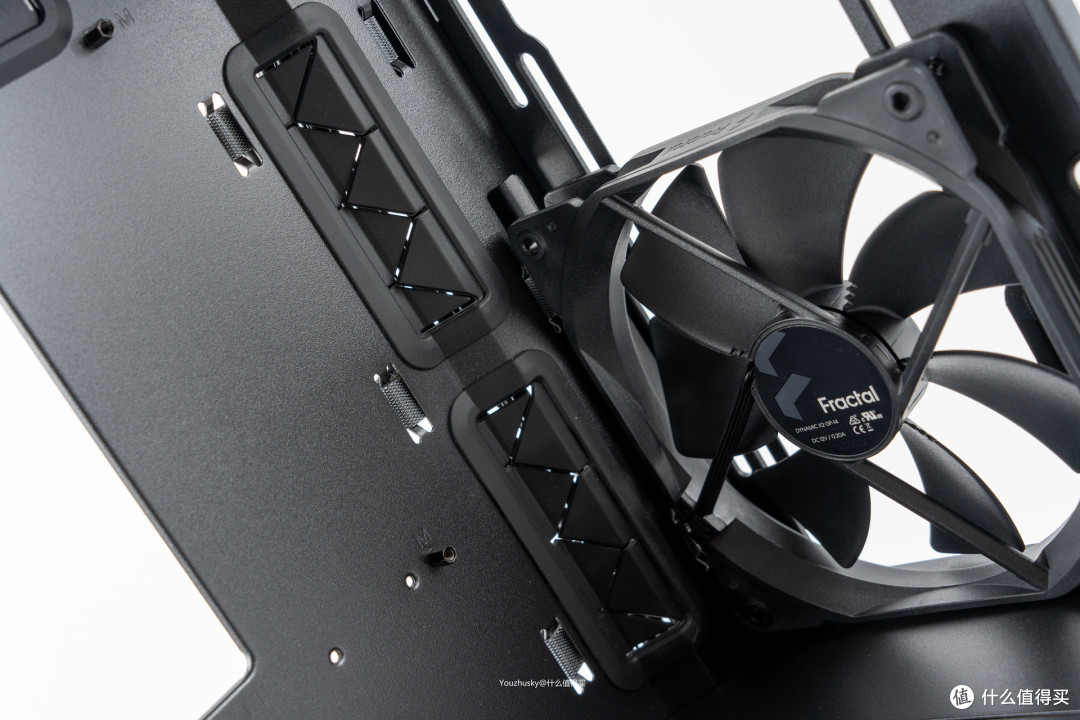

前面板上的DYNAMIC X2 GP-14风扇，和主板右侧位置处的倾斜设计保证背后的理线空间

顶部面板标配的封闭式面板外还有一块通风面板，对于这台较高配置的还是建议使用通风顶板，本身这里也有配置防尘网；顶部这里都是碰珠所以拆卸面板只要上提就可以拿起了，所以大力士搬运机箱需要小心不要手抓顶板就直接走了

顶部的冷排倾斜设计所以240冷排能安装

顶部的冷排骨架也是通过机箱两侧两颗螺丝固定

拆卸大部分的面板之后，可以看到前面板顶板和背板都有隔音棉设计，防尘网也是标配的，前面板左右两条防尘网没拆

底部四个分形工艺的DEFINE底座脚

使用封闭式的顶板，低配置的情况下更建议使用

使用通风式的顶部面板，开孔也是分形工艺设计语言

微星 MAG B660M MORTAR WIFI 迫击炮（DDR5）

MATX方案下主板选择了带WIFI6的B660M MORTAR WIFI 迫击炮而且是DDR5内存的型号。包装是一贯的迫击炮配色和风格，中间一颗迫击炮下标有微星迫击炮的中英文型号说明，目前DDR5内存价格下来也是时候选择DDR5了

主板全貌，全套银白色非常厚重的散热片，黑色PCB，这样的设计黑色或者白色主题都能搭配也是万金油，而6层PCB和整体的配置让这块MATX不再低端

两块巨大的铝坨坨下面是12+1+1的供电，其中12相60A为CPU供电，DrMOS设计，据悉其型号为ISL99360，搭配微星的第三代钛金电感，另外两相为核心和核显供电

这块一体化散热盔甲着实壮硕，左边的几个几何形状可以用配件附送的贴纸装饰，不过个人觉得不贴更好看

PCIE区域具有两条PCIE 16X，其中上面一条钢铁装甲保护为CPU直连PCIE 4.0 X16，下面一条为芯片组 PCIE3.0 X4，中间的小条为PCIE3.0 X1;左边隔离区为声卡的音频电容；两个带散热盔甲的M.2都支持PCIE4.0 X4

四条单边卡扣设计的DDR5内存插槽，结合微星Memory Boost 技术支持最高DDR5 6200MHz+

核心数量的增加导致了MATX主板也直接跃升至双8P的供电接口，带个12900K也是轻轻松松只是不能超频而已

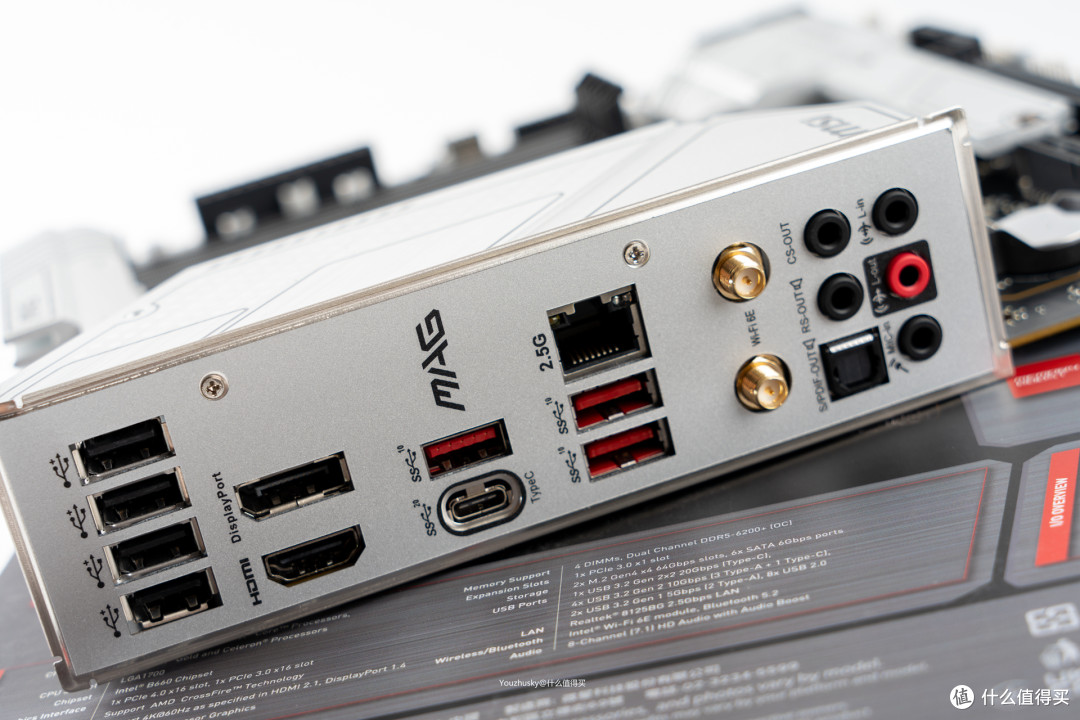

一体化挡板的IO接口配置主要依次为四个USB2.0,集显的HDMI和DP，三个USB3.0和一个TYPEC(20Gbps)，有线2.5G螃蟹网卡、WIFI6天线接口和音频接口

索泰 (ZOTAC) GeForce® RTX 3080-12G6X PGF OC

显卡选择的是索泰旗舰PGF系列中的 3080 12G PGF OC，人称“排骨饭PGF”，8 热管的散热规模自，灯效也是拉满的状态，309X136X61MM 的尺寸在 30 系中已经属于相当紧凑的设计， 而且显卡提供 370W 的 TGP 供电能力和3个8P供电接口

显卡的本体，守望者散热系统，上面三把搭配暗影疾风扇叶的风扇，内部为回流焊工艺的冰镜导热模组，8x6mm 冰脉热复合热管，内部工整设计为 3080 12G 提供强大的散热能力，中间的 PGF 和三个风扇的四周都带有 ARGB 的灯效，索泰 FIRESTORM 软件不仅可调整灯效或输出 ARGB 信号联动其他灯效，也可以对显卡进行超频操作

显卡的肩部设计，中间层为 GEFORCE RTX，顶部为 ARGB 效果的 ZOTAC 及两边的导光修饰，FIRESTORM 软件中有许多种预置的灯效可选择

极光机甲背板上融入了 ARGB 信仰 PGF 灯，搭配冲压阴刻暗纹和图案点缀

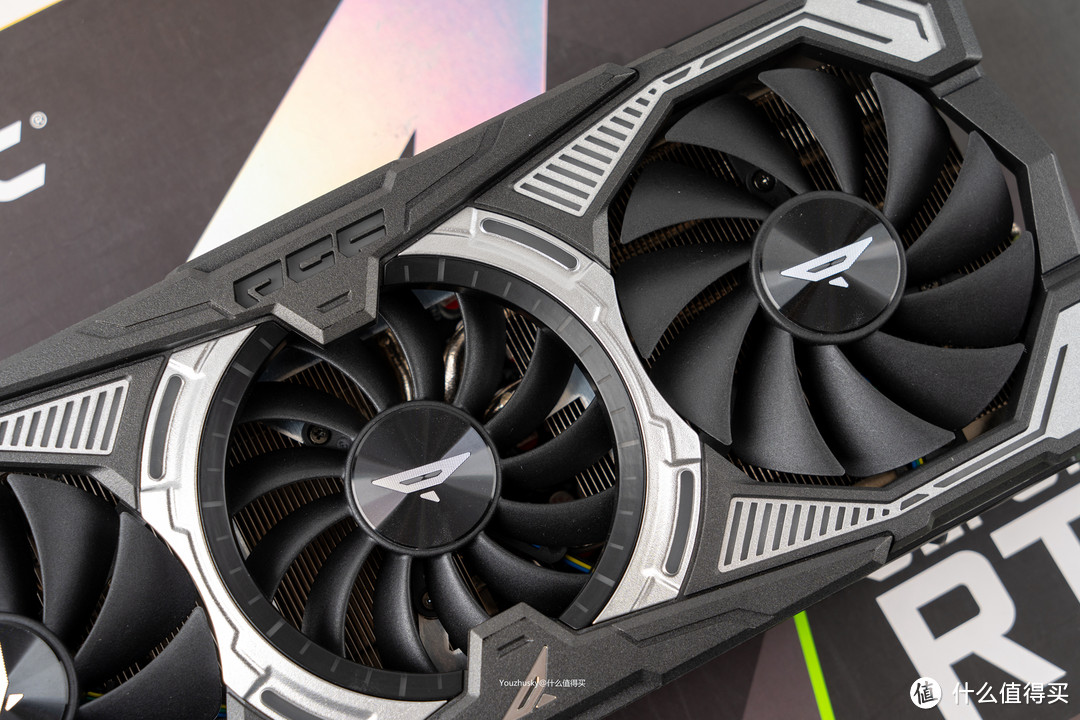

显卡三风扇正中间上有个带RGB效果的PGF的logo；风扇为暗影疾风扇叶，两个不同尺寸的风扇都经过了风流增压优化和降噪设计

显卡顶部的 GEFORCE RTX logo 和带 ARGB 效果的 ZOTAC logo

极光机甲背板上融入了 ARGB 信仰 PGF 灯，搭配冲压阴刻暗纹和图案点缀

3x8P 的供电接口，这款旗舰型号的 3080PGF OC 提供了 370W 的 TGP

回流焊设计的冰镜导热模组上的冰脉符合热管，这里六根贯穿设计，另有两根在 GPU 处后弯向背板，共 8X6mm 的布局

显卡的背板依然是 RTX30 系标配的 3DP1.4A+1HDMI2.1 配置

美商海盗船（USCORSAIR）32GB(16G×2)套装 DDR5 6000 C36 复仇者内存

DDR5迫击炮主板配了美商海盗船的复仇者DDR5,频率6000、时序 C36-38-38-76 、XMP电压1.25V；复仇者系列一直是性价比的代名词，现如今DDR5中依然保持这一优势

本次使用的内存是美商海盗船的复仇者系列内存，DDR5 频率6000、时序 C36-38-38-76 、XMP电压1.25V；复仇者系列一直是性价比的代名词，只是目前DDR5普遍偏高，但如果横向比较也就知道这款频率和时序下自然性价比高了

这款复仇者系列金手指一侧也是同样的多重三角形设计，头上有//DDR5的产品标识

虽然没有RGB效果，但是胜在性价比高，而且同样支持海盗船iCUE软件监控温度，这里内存条的顶部为双面铝合金贴合处，中间有海盗船的LOGO

美商海盗船(USCORSAIR) 1TB MP600 PRO XT

MP600 PRO XT为海盗船当前的SSD旗舰型号，采用 PHISON PS5018-E18主控，搭配镁光Micron的176 Layers 3D TLC NAND闪存颗粒，还有1 片1GB的SK Hynix H5AN8G6NCJR-VKC缓存颗粒（2TB和4TB为2G颗粒缓存）

取出MP600 PRO XT，个人目前SSD自带散热的旗舰个头，磨砂表面和顶部的海盗船LOGO也都是非常好的质感。同样产品的参数也是非常旗舰，1TB型号具有7100/5800MB/S的连续读写性能、随机读取900K IOPS 、随机写入1200K IOPS、五年质保总写入700TBW，而2TB和4TB型号参数则自然更高

散热表面为增加散热面积做了锯齿状的斜面切割设计，磨砂的颗粒面也能更快得带走热量

侧面则是海盗船的统一型号标识符：//MP600XT，这里更可以看到其散热片的厚度，大锯齿状的磨砂散热结构；虽然高度比较高，但是宽度还是标准的宽度兼容性还是有保证的

主板空间比较狭小所以我们一般都先安装好固态和内存再安装散热器

迫击炮单边卡扣的DDR5插槽安装内存只要底部先插再按顶部即可

海盗船MP600PRO XT双面的散热虽然有点厚度，但是也刚好能装到迫击炮的M.2位置

海韵 (SEASONIC) 旗舰PRIME系列 GX850 电源

电源是850W的海韵旗舰金PRIME系列的GX-850，与海韵自家的FOCUS相比用料更好更扎实，从拿在上手沉甸甸的重量就可明白其12年质保的含义，同时PRIME GX850支持50%负载下风扇停转，相当于一颗425W的FANLESS电源

电源风扇罩为电镀全金属设计，内部为13.5CM的FDB液压风扇，支持50%负载下风扇停转，中间的保护网带有海韵旗舰的PRIME logo

电源的正面是产品铭牌，最大的标识是PRIME的LOGO，贴纸的黄色代表了金牌认证，上面有警告标识和各种输出参数，额定输出为850W，其中+12V最高可达70A的840W，5V和3.3V可达20A总计100W输出 而PRIME GX-850的型号全称为SSR-850GD ACTIVE PFC F3

电源的侧面具有海韵LOGO 和一个金属PRIME 标，中间具有一个小镂空具有通风和装饰的意义

全模组的接口设计分三大快，主板、SATA和PCIE，而CPU/PCI-E具有8组接口设计，内部接口板与PCB为直插铜板焊接的无导线设计

电源的出风口上有海韵logo和风扇停转模式开关HYBRID MODE，请记住按下的时候为关闭状态风扇一直PWM转动

九州风神（DEEPCOOL)冰立方500

散热器是九州风神冰立方500——AK500散热器，厚塔结构加宽鳍片组，5热管和240W解热能力的设计

标配的风扇是FDB轴承，设计最高1850RPM，风量68.99CFM，风压2.19mmAq，噪音值31.5dB（A）

双向恒定热平衡的热管技术，五根热管其中两根直立热管，三根歪脖子的交错偏置式设计达到不挡内存

冲压扣Fin+这边Fin工艺，这个矩阵式鳍片组也是设计得挺有特点的，这个方向安装风扇应该也能达到降噪的能力

标配的风扇为无光设计

风扇安装位的鳍片为常规穿FIN设计

铜底镀镍设计

扣具重新设计适配1700安装也更方便了

来点光点缀一下吧，配置了两个三联包的FC120黑色RGB风扇，FC120最大的特点是将ARGB+供电合二为一，做成了菊链式设计，可以达到串联减少线的目的

这款风扇透明导光扇叶为PBT材质，设计的风扇参数为500-1800RPM，最大风量61.91CFM,最大噪音28dB（A）

侧面的菊链式设计，与九州风神LS720冰堡垒上的同款设计元素

整机测试

整机测试12700KF的CPUZ单核784分，多核9342.6分，B660M迫击炮WIFI DDR5已经升级至最新BIOS支持13代CPU

CineBench R23 测试成绩单核 1898，多核22628

CineBench R20 测试成绩单核 731，多核8682

CineBench R15 测试成绩单核 277，多核3363

海盗船复仇者DDR5 6000C36内存的默认XMP下 memory Benchmark，读写和拷贝分别达到了92/82/83GB/s，延迟71.3ns

海盗船MP600PRO XT固态硬盘在CDM测试和TxBENCH中测试基本达到了标称的7100/5800MB/s的读写速度

鲁大师测试整机性能237万多分

索泰3080 12G PGF OC显卡的GPU信息，搭载GA102（LHR）核心，CUDA处理器数量达到8960个，搭配12GB、384 bit的GDDR6X镁光显存，核心boost频率达到1755MHZ，显存1188MHZ

单烤FPU测试，室温大概26度左右，12700KF显示功耗为220W左右，CPU温度基本在90度左右

FURMARK显卡烤机10分钟核心最高73.8°，显卡的功耗在360W左右，功耗和发热量还是成正比的

3D MARK PORT ROYAL 光线追踪测试成绩 12030

3D MARK TIME SPY 测试成绩 18290

3D MARK TIME SPY EXTREME 测试成绩 8988

3D MARK FIRE STRIKE ULTRA 测试成绩 11847

3D MARK FIRE STRIKE EXTREME 测试成绩 22282

3D MARK FIRE STRIKE EXTREME 测试成绩 36201

古墓丽影·暗影在4K分辨率开启DLSS和最高光线追踪下测试平均79FPS

战争机器5在4K分辨率超高特效下测试平均75.8FPS

荒野大镖客2在4K分辨率的最高特效下测试平均74.34FPS

地平线5在4K最高的极端特效下测试平均83FPS

好啦以上就是本次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览 全文完
