又一完美黑裙硬件，联想个人云T1黑裙保姆级教程！

大家好，我是没毕业的垃圾佬，业余时间爱折腾点新鲜玩意。

第一次发文，图片拍的不好，技术也渣，请担待点哈！

本次折腾过程由“大连-稍息”“晋升奶爸的垃圾佬”等大佬提供技术指导，感谢！

本教程仅用于学习交流，严禁商业用途，请于折腾完24小时内删除！

一入黑裙深似海，从此数据是路人，为了您的数据安全，请购买正版群晖！

好了，废话不多说，正文开始！

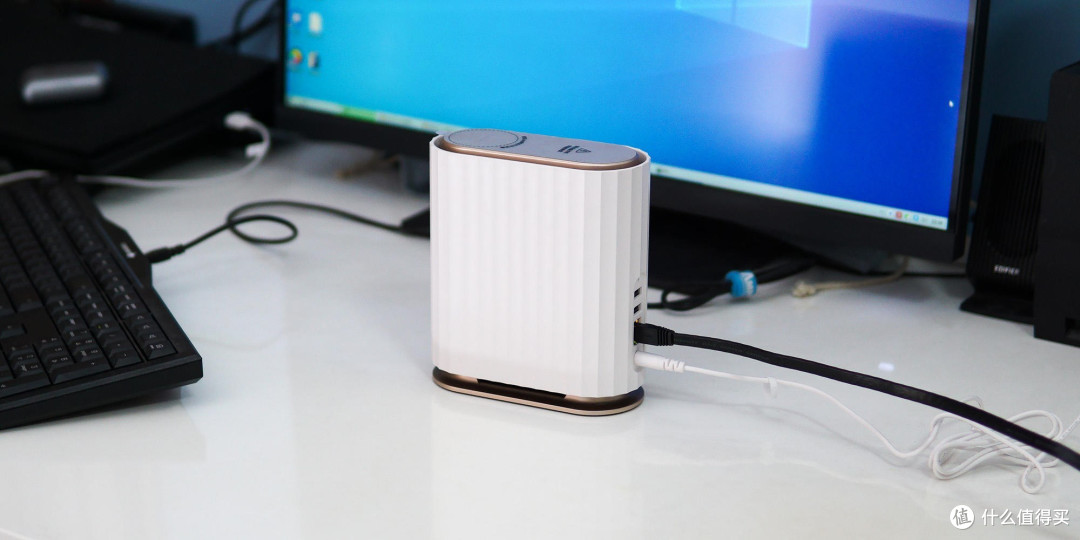

一、主角 - 联想个人云T1

T1

三围数据：145.5mm×68mm×158mm

CPU：Realtek RTD1296 64位，Cortex-A53四核，1.4GHz

内存：2GB DDR4 闪存：8GB eMMC

接口：2*USB3.0接口；1*RJ45 千兆网络接口；1*DC 55*25电源接口；1*复位孔

2*SATA硬盘接口，仅支持2.5寸硬盘，厚度不超过7MM，单盘最大4TB

二、准备工作

刷黑群晖需要硬改SPI flash，需要一定动手能力，也可以找“稍息”大佬付费更换；

刷机需要用到以下物品：

1、联想个人云T1

2、华邦W25Q64 SPI flash

3、初始编程器固件、烧录工具等

3、电烙铁或者热风枪、焊丝若干、镊子等更换SPI工具

三、拆解

去掉底部的胶垫可以看到有4颗螺丝；

底部

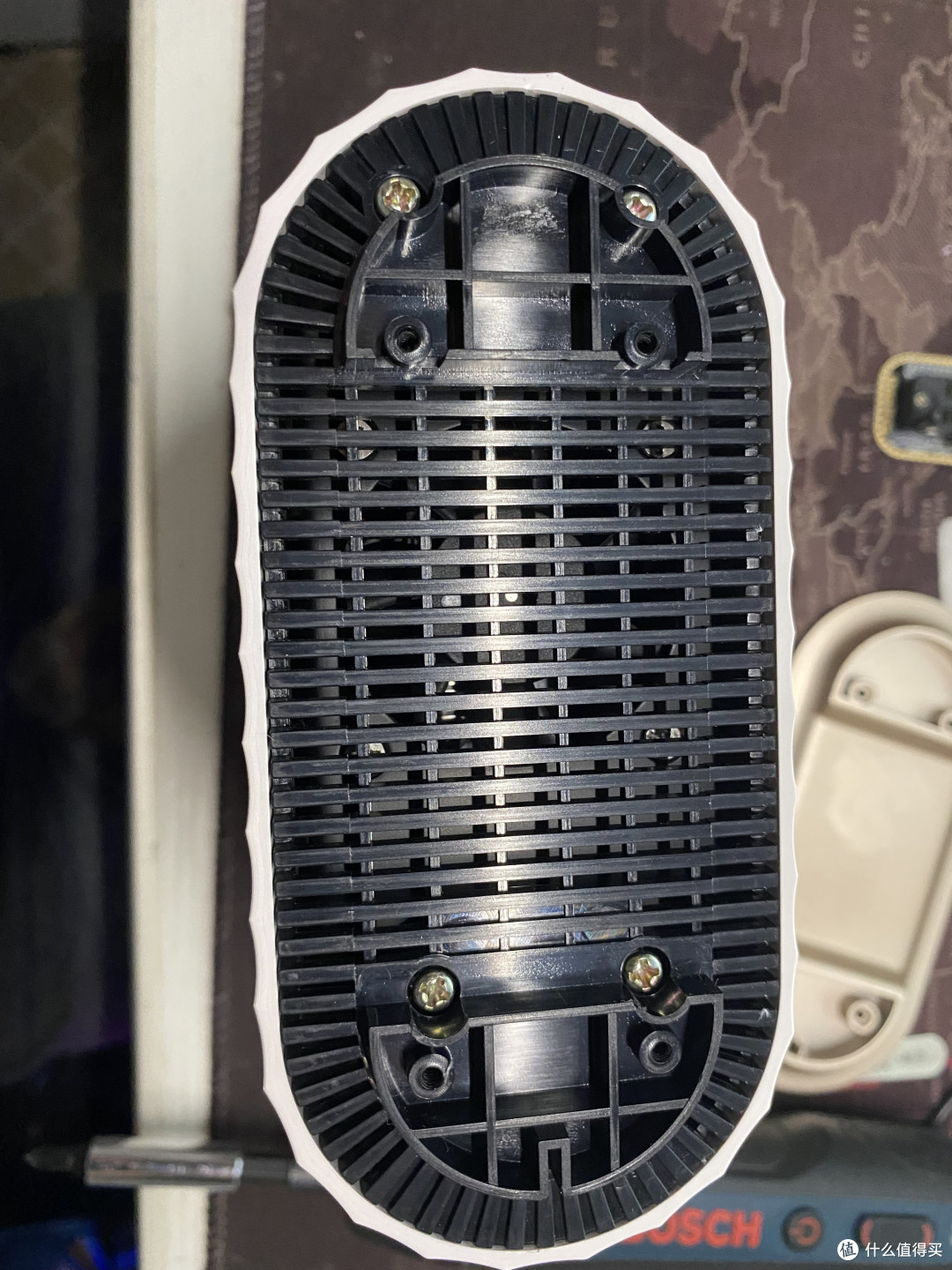

拧下4颗螺丝后可以拆除底座，有四颗长杆螺丝；

拆除底座

拧下4颗长杆螺丝后就可以将黑色底盖取出，如不好取，可以将底座装上，方便取出底盖；

拆除底盖

拆除底盖后就可以将主机完整取出

主机

拆掉侧面的四颗螺丝就可以取下一边的硬盘固定支架；

侧面1

侧面2

拆掉主板背面所有螺丝，然后在固定螺丝管的胶圈边上还有一颗，没有拍图，囧~~~~

背面

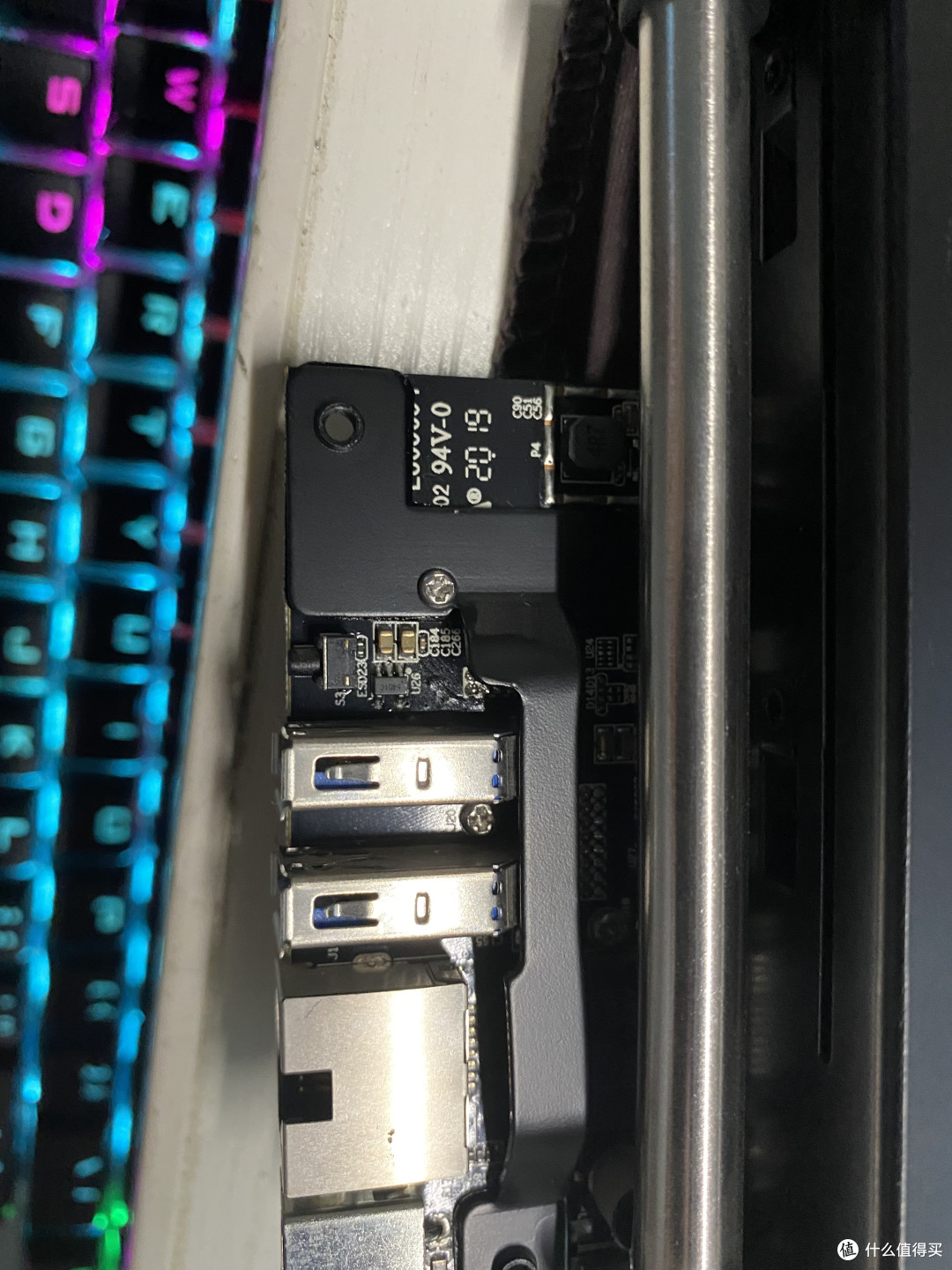

拆除IO小板的固定螺丝，就可以取下另一边的硬盘固定支架；

IO小板固定螺丝

SPI在主板正面，被硬盘IO接口挡住了，需要拆除硬盘IO接口小板，去掉固定的3颗螺丝即可；

主板正面

拆掉硬盘IO接口小板后就可以看到SPI，我标记出来了；

SPI位置

接下来就是更换SPI了，需要一定动手能力哦~~

四、更换SIP

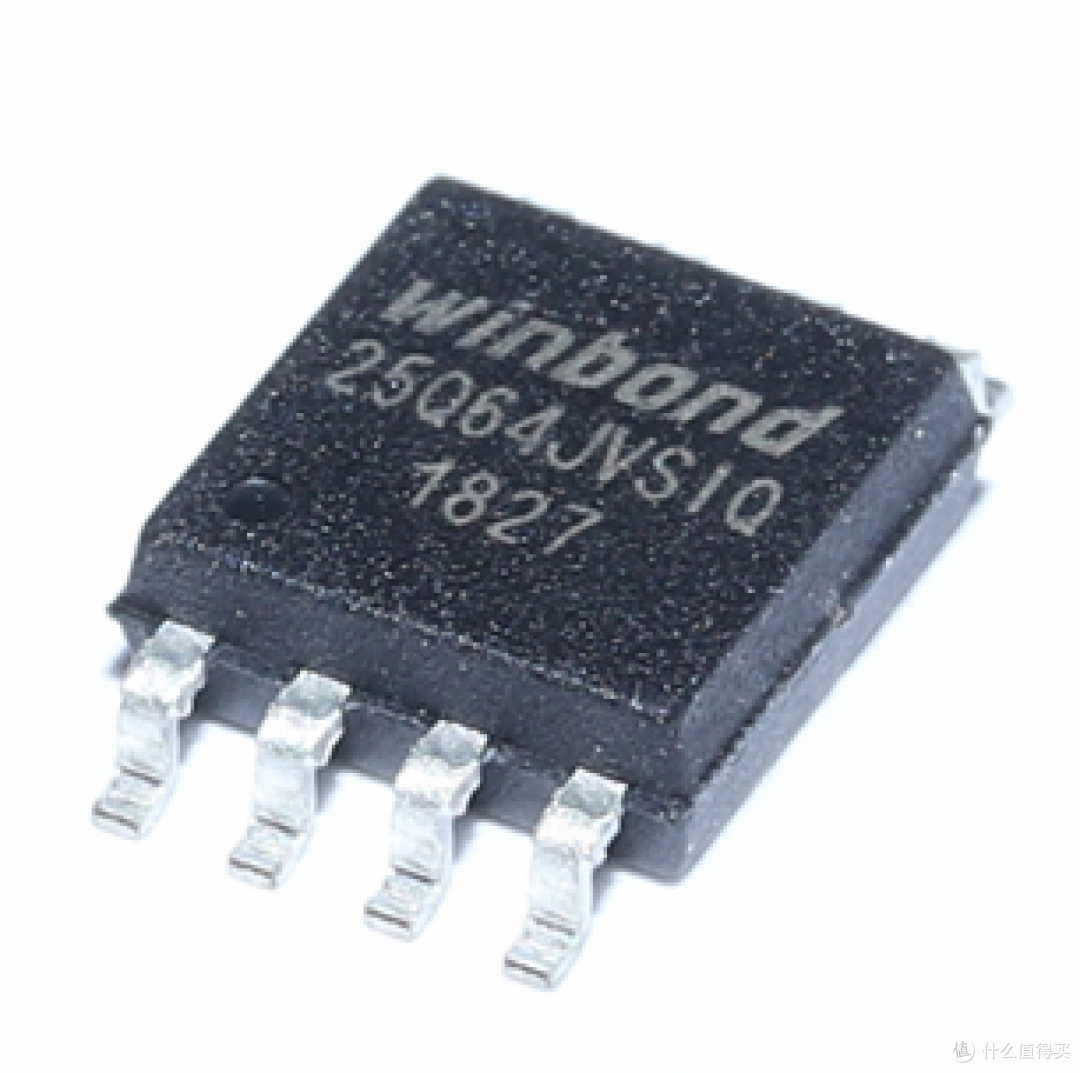

这里需要用到华邦的W25Q64 SPI FLASH，目前只能用这个，为了防止固件泛滥；

这个首富家三到四块钱可以包邮买一个，非常便宜；

W25Q64

焊到底座上，刷入初始固件；

刷入初始固件

刷入初始编程器固件：“syno_t1_8M.bin”，需要注意的是，一定要先清空芯片再输入，然后校检是否输入正确；

刷入固件

刷入完毕后就可以更换主板上的SPI了，本人焊功一般，也拍的不好，见笑~~~

更换SPI

五、刷入固件

接下来就是获取“稍息”大佬的定制固件，写入到初始编程器固件中，然后烧录进SPI中；

更换好SPI后，这个时候我们需要将TTL焊接针脚，从而获取到unique id；

先找到下面图片上的四个孔，顺序从上到下依次为VCC、TX、RX、GND（方孔）；

借用一下奶爸的图

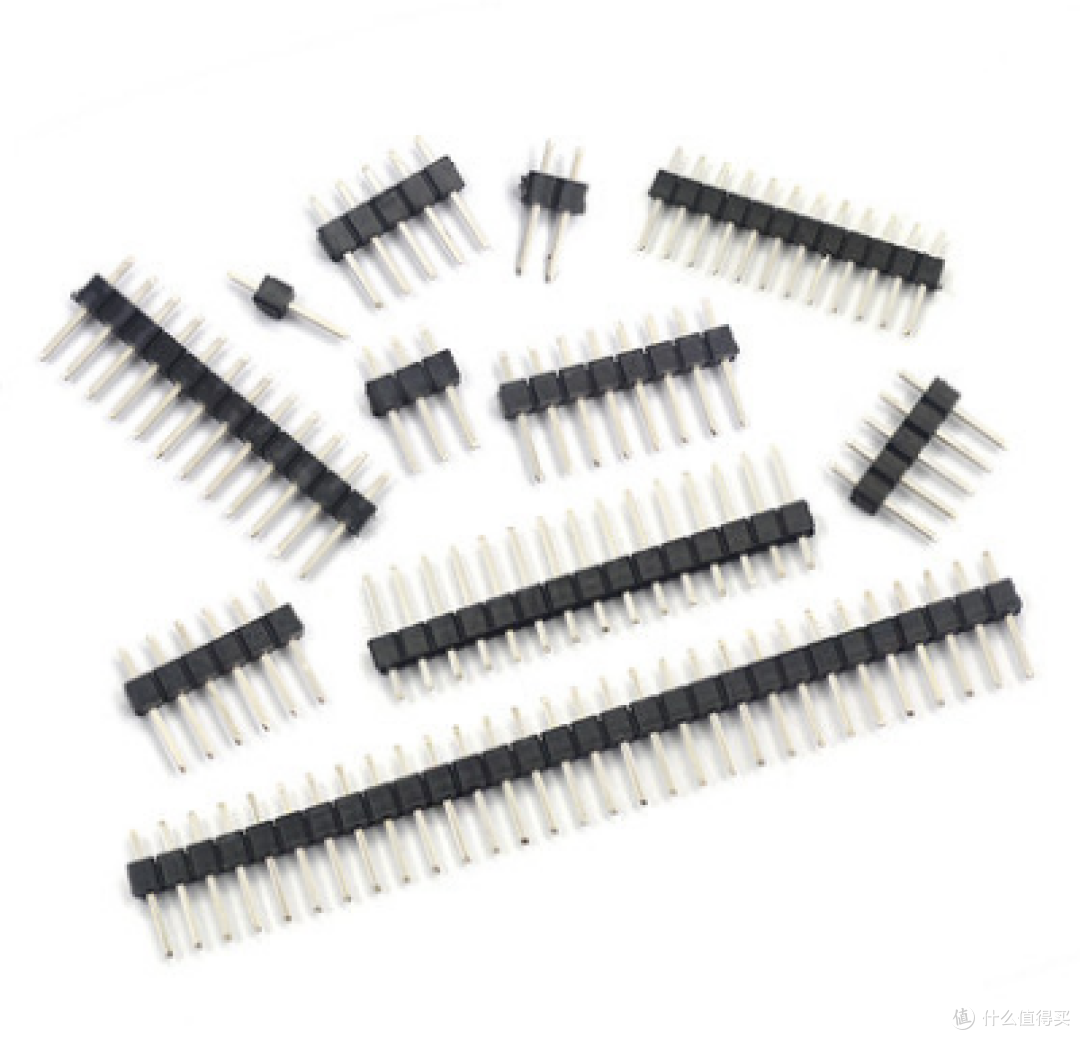

找到后焊上排针，建议选铜的，可以首富家购买，类似如下图：

排针

我当时手上没有，直接焊上杜邦线了~~

焊接TTL

然后按照GND连GND、RX连TX、TX连RX连接，主意，不要连接VCC；

USB TO TTL

接好后，TTL接上电脑，用SHELL之类的工具连接串口；

串口参数

然后上电开机，这时，xshell开始跑码，找到一行unique id的字符，截图或者复制下来；

unique id

将unique id发给“稍息”大佬，他会帮忙制作定制uboot；然后将制作好的uboot写入到初始编程器固件中；

这里我详细说一下写入过程；

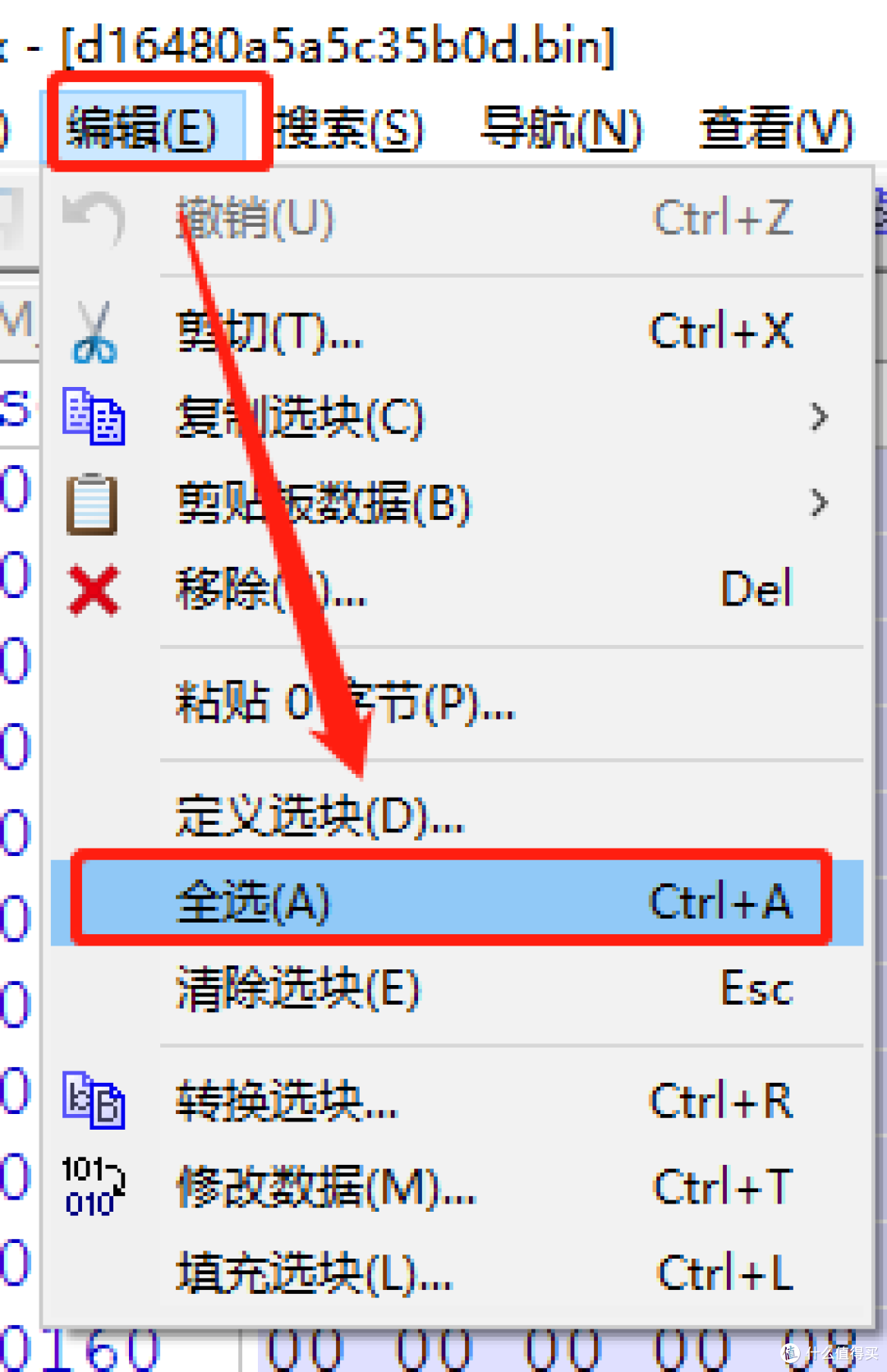

首先用winhex打开定制uboo，在编辑里全选所有数据，或者“Ctrl+A”；

操作1

然后复制所选数据，或者按“Ctrl+C”；

操作2

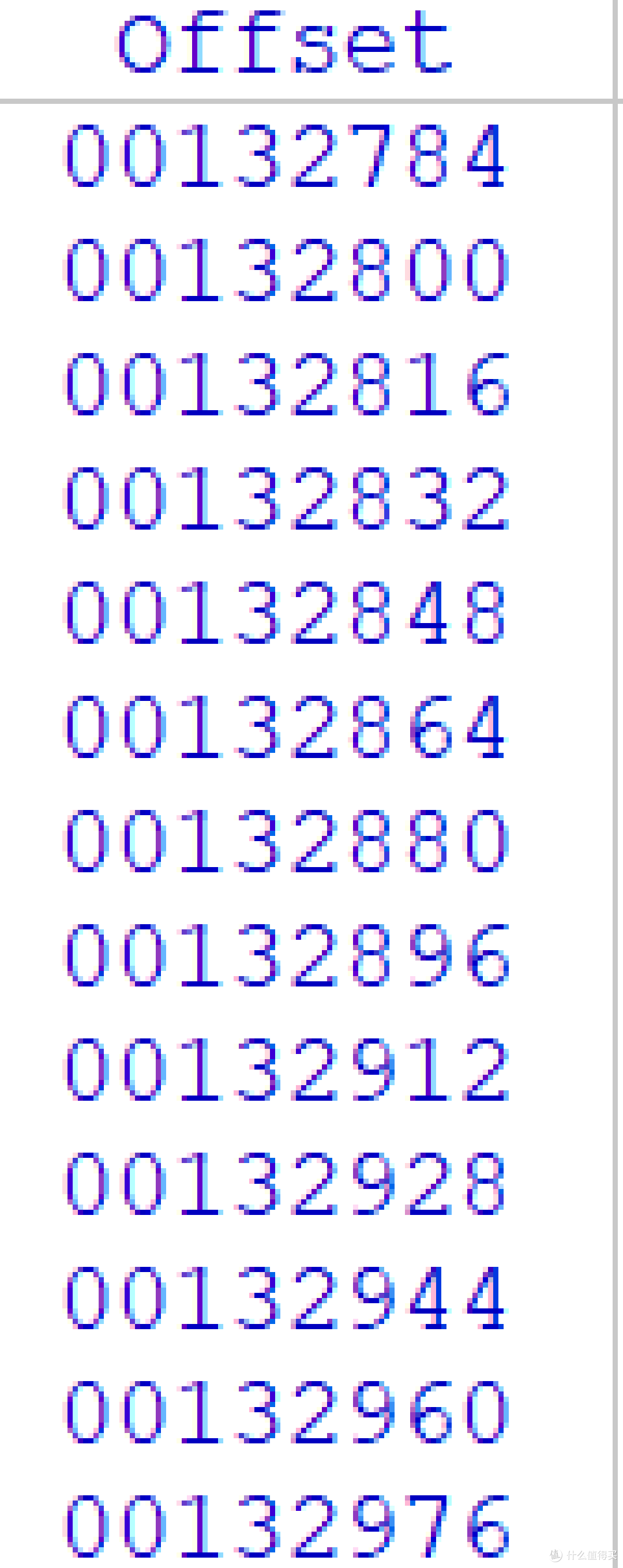

接着，再打开“syno_t1_8M.bin”，单击最左边的offset，使之变成纯数字；

操作3

点击导航，选择转到偏移量，或者按“Ctrl+G”

操作4

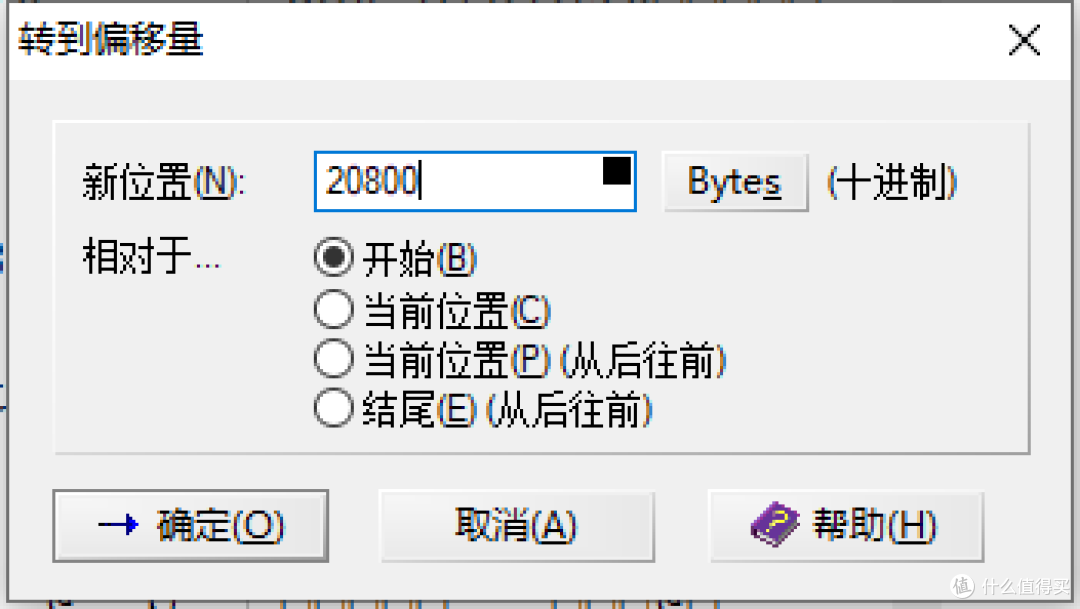

在转到偏移量里新位置输入20800，然后确定；

操作5

此时，编程器固件跳到00020800，如下图；

操作6

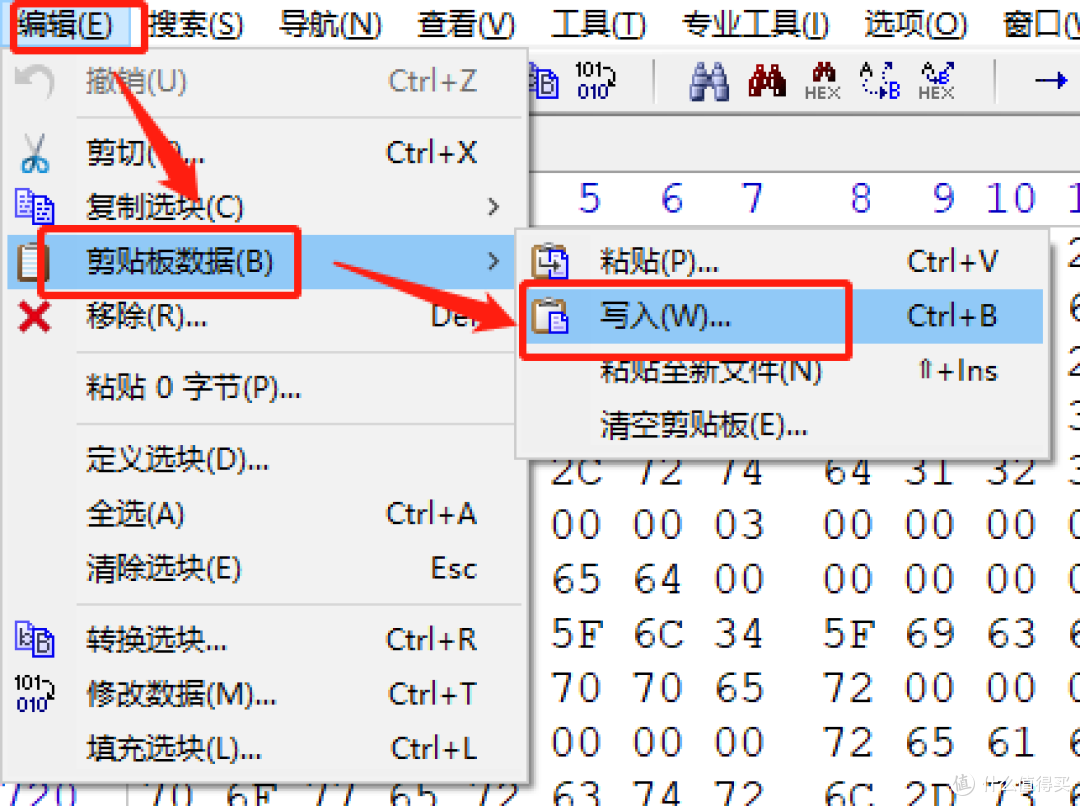

点击编辑——剪贴板数据——写入，将定制uboot数据写入编程器固件中；

操作7

确定，然后保存编程器固件，此时，一份制作好的定制编程器固件就做好了，接下来需要通过编程器烧录到SPI里面；

操作8

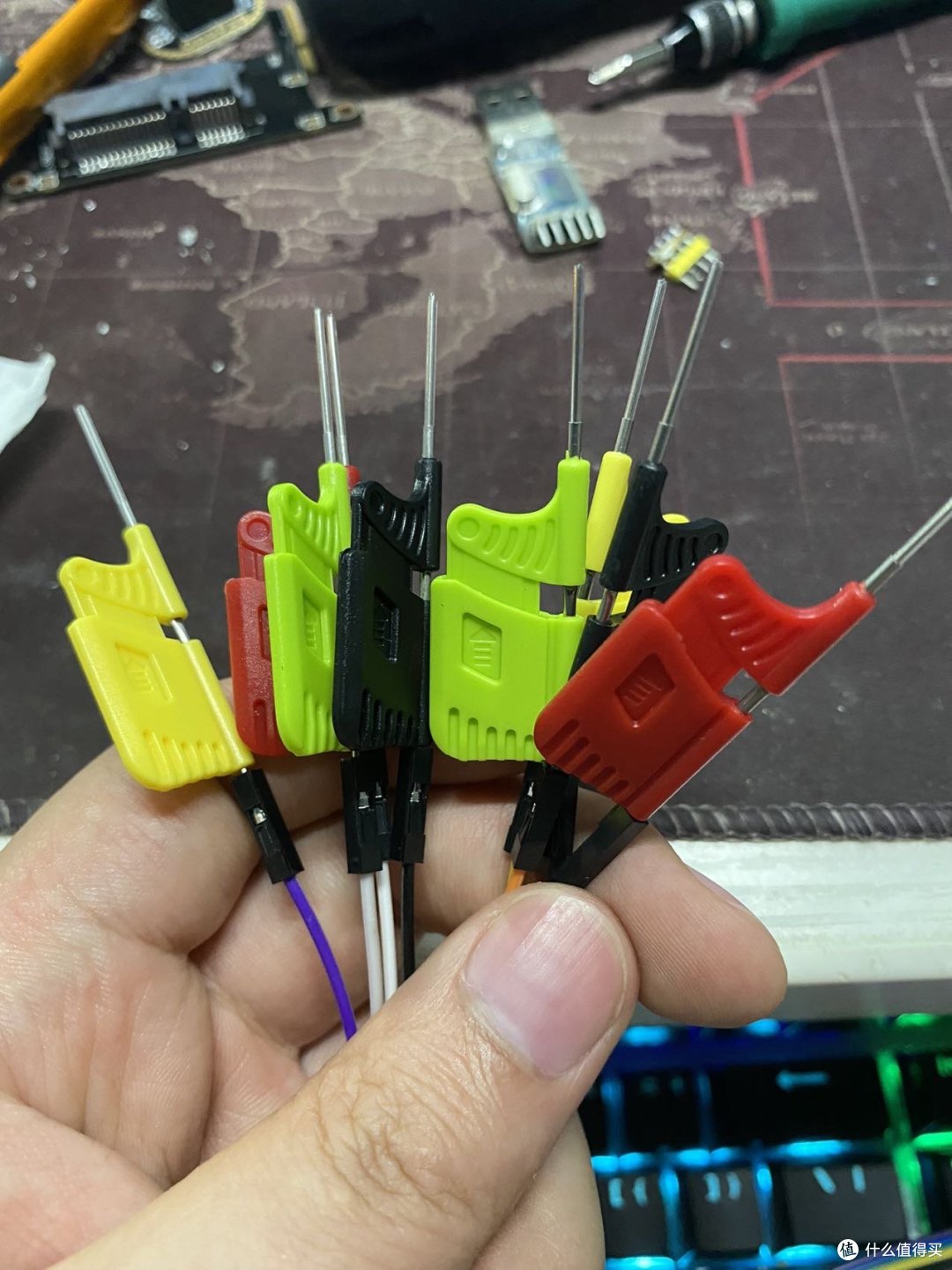

可以去首富家买这种烧录针，这个我个人认为比较好用，只是感觉不太耐用 ；

当然，也可以用 SOP8烧录夹，但我不喜欢用；

烧录针

用这个钩子钩上SPI，连接上烧录器，开始将制作好的编程器固件写入SPI；

钩上SPI

烧录过程中，有一点要注意，要先擦除芯片，然后烧录，再校检；

烧录中

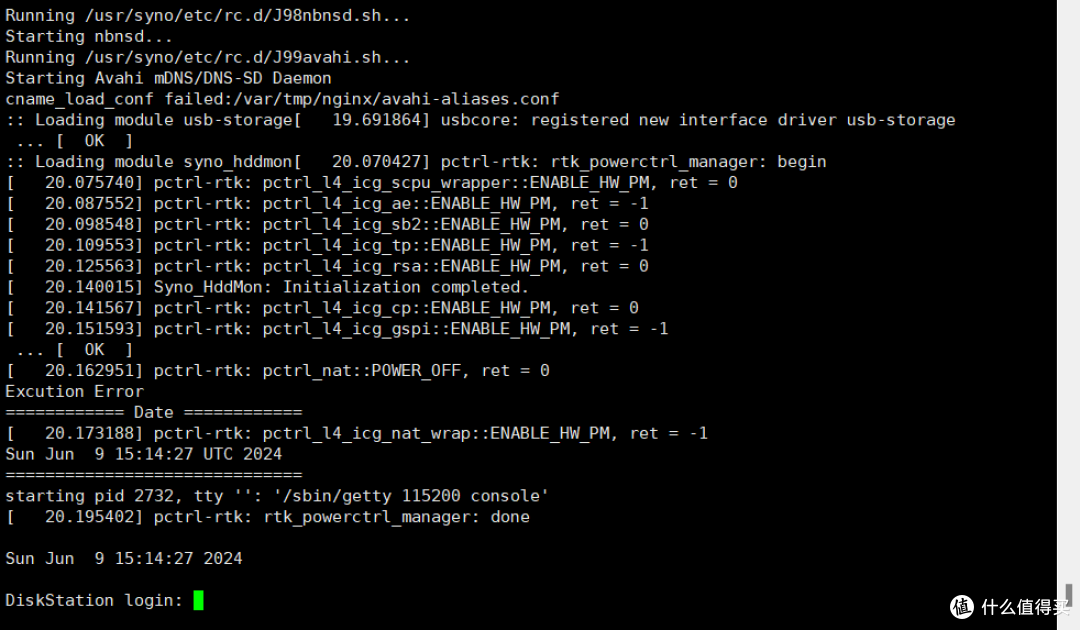

烧录完毕后，就可以去下烧录针，然后上电开机，出现如下图就说明烧成成功，编程器固件也制作没问题；

此时就可以装回，插上网线，开始黑裙初始化；

完成

可以在路由里找到T1的 IP ，网页打开如下界面：

六、装回；黑裙初始化

至此，整个刷机过程基本已经成功，剩下的就是装回主板，装上硬盘，开始群晖初始化；

装回主板过程我就不再多说了，怎么拆得怎么装就行了；

初始化我只简单说一下，跟白裙安装过程没什么差别，可以参考官方安装教程；

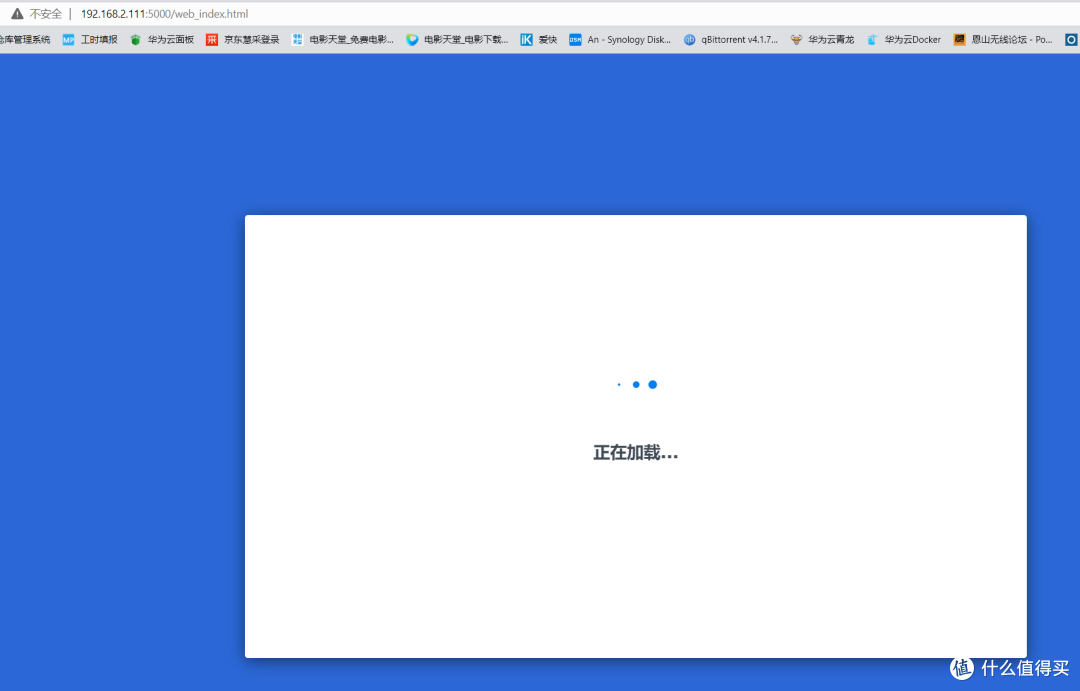

接下来就可以从路由器里找到T1的IP，打开相应网页开始初始化；

初始化1

可以在线安装群晖系统，也可以手动从群晖官方下载固件包，手动安装；

初始化2

安装完成

初始化3

七、踩过的坑

这次折腾过程中，该踩的坑基本上都踩了，也跟随大佬学到了不少知识；

说一说需要注意的几点吧：

1、SPI烧录编程器固件一定要先擦除，再烧录，最后校检，或者用软件的自动烧录；

2、更换SPI是一个慢工出细活的过程，不要着急，也不要大力出奇迹！我无法在教程里用图文来表达，大佬也不要见笑~~~~

3、将uboot写入编程器固件一定要按步骤来，如果实在搞不定也可以找“稍息”大佬帮你写好；不建议用烧录夹，是真的不好用~~~

八、总结

好了，本次教程就到这了，有什么不足的地方请留言指出，如有侵权，也请联系我，我会第一时间处理！

也感谢客官们看到这里，这么长的文章你们居然看完了~~~~

最后请大家多多收藏点赞，打赏一下也无不可，哈哈~~~

拜拜~~
