大家好，我是波导终结者。

之前添置了游戏显卡，准备录4K HDR的时候，遇到了两个阻碍：一个是限电了，而且限电的日子比不限电还要多，这个还真没啥办法。另一个就是，理论上，录制4K HDR 60帧需要PCIe的采集卡，而我机子已经在跑游戏，本子和NUC都插不了。其实，还有一个方法，就是内置硬件编码的外置型采集盒，今天就来跟大家分享一下Elgato 4K60 S+采集盒。

这玩意儿外包装仍然是采用蓝色底，白色LOGO和文字的配色。比其他采集卡和采集盒大了一点儿，因为本体比较大，配件也比较多。而且整个重量比较沉，等下开箱看看里面。

Elgato 4K60 S+采集盒与一般的采集卡或者采集盒不一样，它内置了硬件编码芯片，可以以H264（AVC）或者H265（HEVC）进行硬件编码操作。这样一来，原来USB3.0（USB3.2 Gen1x1）带宽不足以支撑4K 60帧的问题便解决了。既然已经内置集成了编码，不能脱离PC内录在SD卡内就说不过去了，这个盒子支持脱离PC直接内录，也支持信号通过Type-C传输到PC进行处理，支持4K HDR 60帧环出。但我想说的是，它有自己主攻的使用场景，并不是让玩家无脑完全替代Elgato HD60 S+或者Elgato 4k60 PRO的，等一下会跟大家详细分析。

由于加入了内录功能，所以至少要有一个按钮是开启录制的。正面中间的圆形按钮既承担了指示灯的使用，也是开始/结束录制的按钮。同时右边还有另一个指示灯，按钮内/外圈和小指示灯用不同的颜色、组合和闪烁方式，就把各种状态提示全部包括了。

包装内，给了好几条的线，以及几个转换头。电源和另几个转换头则包在采集合本体下面的盒子里。

由于盒子内置编码芯片，对供电的要求较高，无论是独立录制，还是接到PC上，都需要额外接供电。包装内给了2条Type-C，一条接PC一条供电，还有一条用于环出的HDMI2.0线。

所有的转换头加起来有6款，算是无论什么样的插座都能够用了。

输入方面支持100-240V的宽电压，配合齐全的转换头，基本上就是全球通行无阻。输出方面则是5.0V，3.0A的功率，我们电脑的USB标准的功率，2.0是5V 500mA，3.0是5V 900mA，所以只接到PC上是撑不起来的。

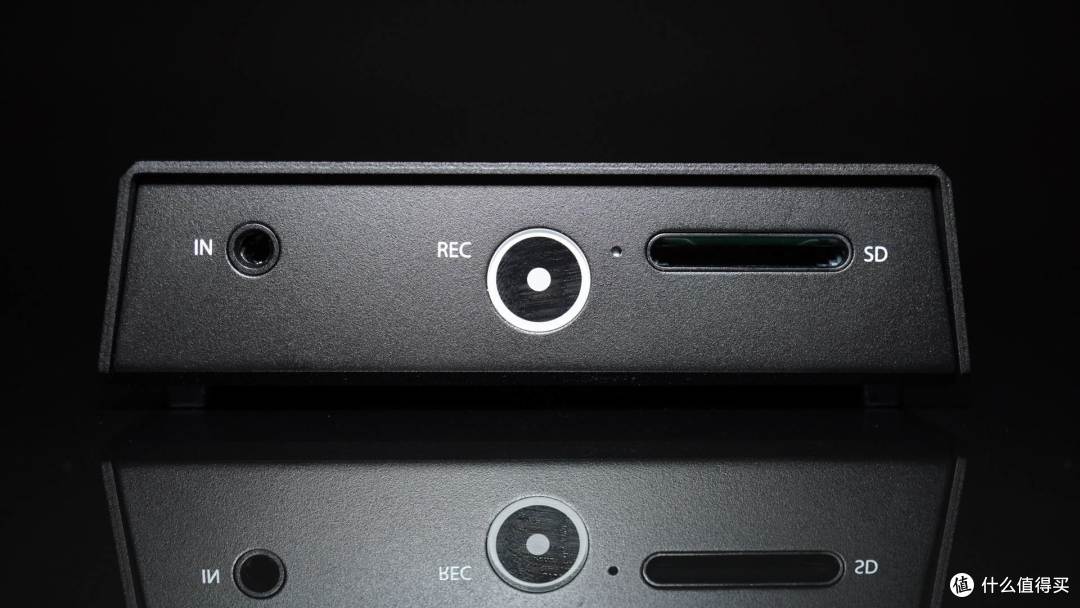

接下来来看采集盒本体。正面中间是录制按钮，内圈中心和外圈都有灯，右边还有一个小灯，指示的各种状态就不罗列了，说明书里有。右边是一个SD卡槽，官方推荐是U3或者说V30以上规格的SD卡，你如果卡的规格不够，要么跟不上导致录制停止，要么就得降码率，那确实还不如不要。左边一个LINE-IN，可以接入TRS接口的3.5mm音源，麦克风或者LINE-IN都行，但是经我实测，最好是有源输入，等下开始用了再详谈。

背面是4个接口，最左边的是USB口，用于接PC用的，第二个是电源口，都是Type-C。最小电流需求是2.4A，所以传统的双头USB线，接俩到USB3.0上也还是不够用的，必须使用电源适配器。另外两个就是HDMI信号输入，和信号环出了。

有编码芯片工作的发热，肯定比没有要来得高，所以盒子底部是给了两条长长的防滑橡胶，同时垫高机身，再通过底部一整排的开孔来散热。

事实上，这东西上手就感觉很沉，仔细摸的话就会发现它全身六面的外壳用的都是金属材质，质感、散热以及成本都上去了。

侧边和顶面的花纹都非常具有设计感，而且对散热和防滑也都有帮助，重量大一点就忍忍吧。

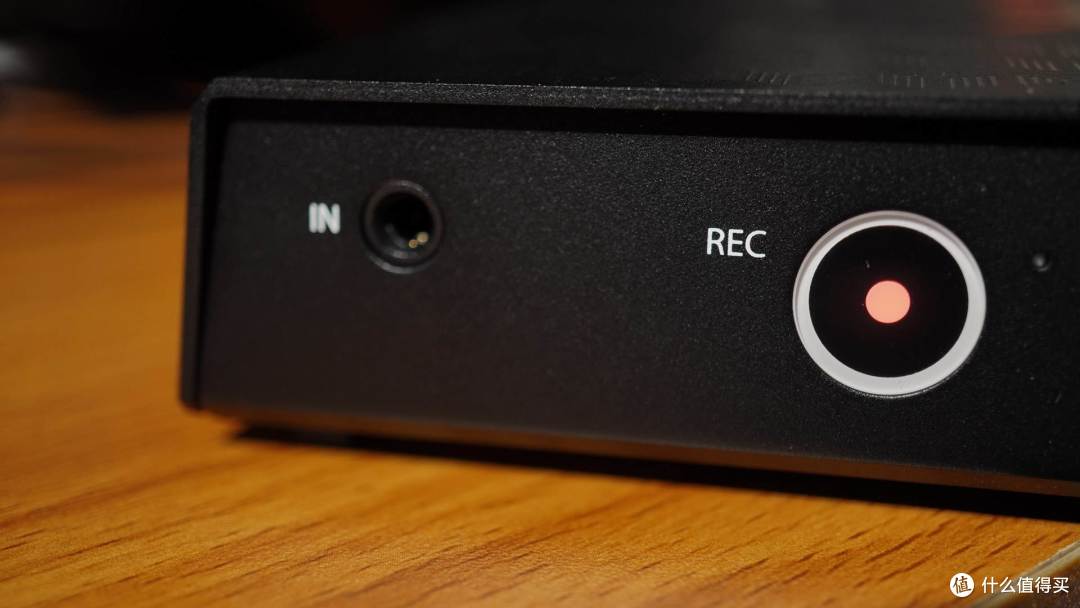

通电并接入HDMI输入设备之后，如果有放SD卡，采集卡便会进入准备状态。具体什么灯对应什么情况，就不一一列举出来了。实际上，盒子的一些设置还是需要SD卡来做的。

在初始化一次过后，会在SD卡根目录生成一个文本文件，里面通过编辑参数的方式来设置Elgato 4K60 S+采集盒的工作状态。第一个是文件容器格式，默认0的话是MP4格式，但是这个格式极易损坏，之前我直播的时候遭遇跳闸便已经体验过一次。我之前提过，这里要再重复一遍：现在H264及以上视频编码的MP4容器，一旦损坏，能救回的概率基本是0，网上的工具都是老旧无效的，我都帮你们试过了。

所以不管是我之前的分享也好，OBS设置时也好，以及上图的注释也好，都推荐录制为MKV格式。具体原理不细谈，总之就是一旦发生意外，MKV只会损失末尾的少量内容，前面录的都还有效。所以重要的事情说三遍：用MKV，用MKV，用MKV。

至于SD卡的规格，盒子只支持FAT32或ExFAT，而FAT32有众所周知的4GB限制，尽量格成ExFAT吧。容量方面，官方是写1T已经经过了测试，2T未经测试无法保证有用……呃，目前V30以上的卡512G的算是比较大的了，2T的我也没有条件测试。

第二个参数是编码器。设置为0是自动选择，根据说明，在非HDR（SDR）下用H264，HDR下用H265。实际上经我试验，H264只支持SDR，以及8Bit，如果输入是10Bit的SDR，一样是H265。当然，全部强制用H265其实也没什么问题，兼容8Bit SDR，而且压缩比更高。

第三个选项是最大码率设置，由于是硬件编码，并没有像PC上录制那么多选项，只能根据分辨率选择最高码率。4K分辨率默认是80M的码率，虽然注释里写最低要求V10的卡（80M码率每秒10M数据，Byte和bit的8倍转换我不再科普），但是一般用的时候都倾向于多留点余地，或者码率开再高一点，所以V30的卡是官方，也是我的建议。

最后一个是音源设置。首先是输入源，可以选择HDMI，LINE-IN，或者两者混合，但是并不能分轨。而LINE-IN的音量设置也有一个参数，最小0，最大176，我试了一下，默认176最大，再通过有源麦克风来调试是比较合适的一个方法。

首先我们来看一下游戏机直录的效果。第1张图是游戏机桌面直录截图，第2张图是开启了HDR的游戏里的截图。实际上截图出来HDR效果就已经丢失，观感没法恢复的，见谅。在进入游戏的时候，屏幕是会黑一下的，目前的真HDR方案，不管是游戏机还是PC还是其他播放器，只要经过了切换都会这样。随之而来的，就是录制也会被切成两段。

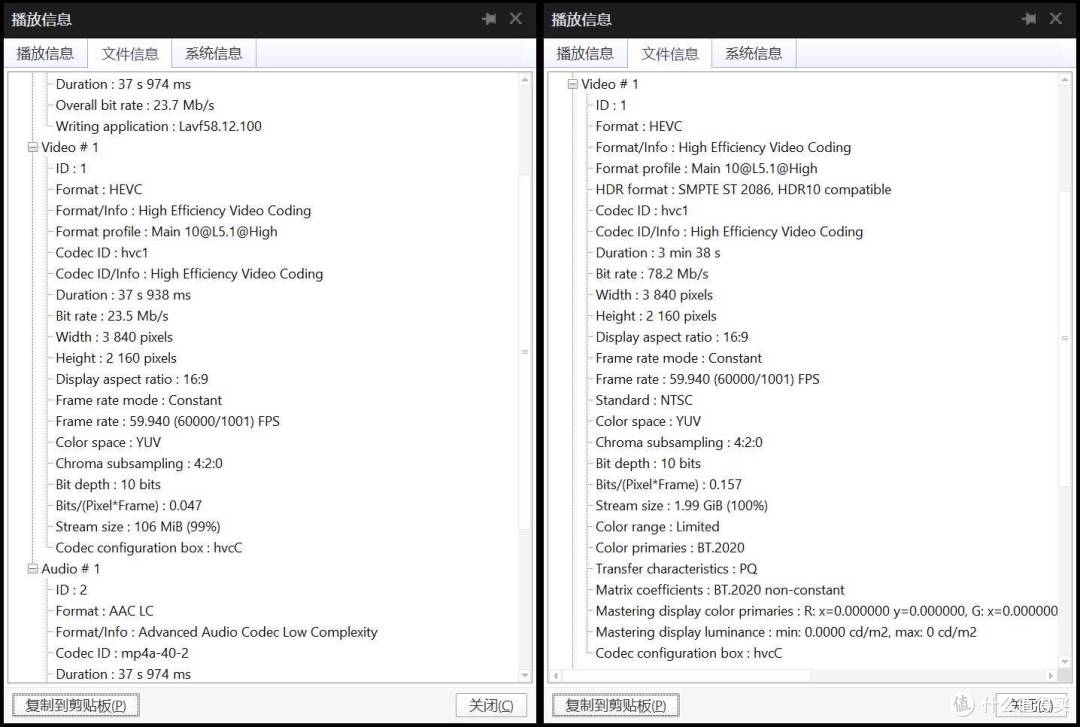

实际上，对比两个文件的信息就能看出来，第1个文件并未开启HDR，但是由于为10Bit颜色，仍然采用了HEVC编码。第2个文件则明显可以看出HDR信息，同时帧率为59.940，色彩空间BT.2020，采样420，颜色范围为有限（默认有限多为电视用，我忘了调了）。由于现在的编码都有优化，第1个文件在桌面下画面变化有限，实际只有23M的码率，而进入游戏后录制的则基本吃满80M码率。

至于HDMI与LINE-IN的音频合录，我试过不同的麦克风，像一些相机麦自带的小麦克风是完全没有任何声音的，必须接发射器，再把接收器插在采集盒上才行。出于音量调整的考虑，这也是一个比较好的方案，毕竟盒子并不带直接的音量调整。

再来看看接入PC录制的表现。在官方的表格里，Elgato 4K60 S+是明确写明了接入PC会有250ms的延迟。这一点很明显是由于信号要经过内置编码芯片压缩，事实上，任何信号的传输和处理都会造成延迟，我们所谓的无延迟，也只是“无额外或明显延迟”，以后我再单独出个视频跟大家分享。

我看见有人吐槽说，这个采集盒不提供信号直通PC的选项，就是说没有办法像其他不带硬压芯片的型号一样，不压缩就把信号传给PC。呃，这不是当然的吗，不压缩的话USB3.0的带宽根本就撑不起来4K HDR 60帧视频呀。

上图的颜色已经是经过Elgato 4KCU软件HDR转SDR的，所以基本观感还算正常。

而在使用PC进行录制的时候，音频输入、码率这些是可以由PC软件设置的。Elgato 4KCU软件能够设置的最小码率68.8M之下，每小时有30.2GB的容量占用，也是挺可怕的了，512G的SD卡也只能扛不到20小时。这个码率下画面基本也无损了。

不过，在把玩的过程中我也发现软件的一点小BUG。4KCU默认码率是100M出头，但在这时候，录制下来的文件码率却高达1000M，68M的时候就没事儿，估计是内部换算公式写错了哈哈。

关于4K内录时，最低码率可以开到多少，我也试了一下，在10M码率的时候，猛烈转身可以看到色块，随后零点几秒内又恢复，这种情况一般是GOP或者B帧优化不够，或者干脆就是码率不够。但由于这些细节参数无法自行设置，我还是推荐把码率堆高。上图忘了由HDR转SDR，颜色发白，凑和吧。把码率继续推高，直到60M，在录地平线5的时候，画面高速变化下还是会 有点模糊，看来官方默认的80M还是有道理的……

所以，高端的食材……呃，采集盒还是得配上高端一点的卡。如果按照80M码率来算，每秒写入是10M（大B和小b除8的换算我不再科普，但是不提又会惹来杠精），对SD卡的最低要求是V10规格，采集盒最高支持的码率是140M，由于目前V标只有V6/V10/V30/V60/V90五种规格，并没有所谓的V20，所以上V30的卡是必要的。同样是V30的卡，最大读写速度又有差别，这里我添置了雷克沙的1066x存储卡，读取速度高达160MB/s，这样在从卡里把录像往电脑上拷的时候，才不会造成瓶颈。遗憾的是现在1T及以上的这种规格的卡很少，我就先买了512G的。同时还一起入手了读卡器，这么高的速度普通读卡器是扛不住的。

SD卡还有一个收纳盒，贴心。而读卡器是有两个槽的，支持SD卡和microSD卡（TF卡），但是需要注意的是，插头是Type-C的。读卡器本身是UHS-II规格，可以支持到312MB/s的卡。

之前我曾出过视频科普存储卡的选购，这里也再简单聊一下。存储卡有很多规格标识已经旧了，没有意义，比如Class10这种，顶天就10MB/s。现在买存储卡，主要看两个标识：一个是V标和U标，目前这两个区别不大，但是V标新出的，范围会更广一些，U标好像到U3就没后续了。V30和U3都代表SD卡最低能保证的连续写入速度，主要用于4K视频拍摄，更高端的卡V60、V90的都有。另一个是A标，A1、A2等，主要是保证随机读写的IOPS，多用于手机APP零碎文件的读写用。

跑一下速度，120MB/s的写入和160MB/s的读取基本都达到了，差个几兆问题不大。

顺便说一下，这个读卡器是双盘的，什么意思呢？就是说同时可以读取两张卡，SD和TF各不干扰，有2个盘符。有的读卡器虽然两种卡都能插，实际上却只能同时读一张卡，原因也很简单，由于SD卡和TF卡触点一样只是卡的大小有区别，廉价读卡器为了省成本只有一套电路，触点互相连通，当然就只能同时读一张了。

测试时用60M码率录了一段视频，18分钟7.44G。如果按照80M的码率来算的话，一小时差不多得有33G的容量，512G勉强能撑一天的录制，还真是有点可怕。

如果对画面质量要求极高的朋友，还是默认80M码率，或者干脆推到最高的140M码率吧。60M码率我试了一下，在动得厉害的时候，视频暂停还是可以看见有一点画质损失的。

至于在OBS里的表现，大家可以对比一下。OBS目前仍只支持8bit，HDR就更不要想了。说到底，现在的直播串流协议也仍然停留在H264，而OBS本质还是个直播软件。是有办法通过LUT或者调色板之类的校正颜色，但是我觉得意义不大了，不如选购其他产品。

在Elgato的官网上，也列出了几种采集卡/采集盒的具体规格区别，可以看到，目前功能最全的仍是4K60 PRO，除了没有硬压芯片外，高帧率和更多分辨率都支持。在一些细节上，4K60 S+采集盒是有点区别的，首先它不支持2K和高帧率，也就是说2560x1440分辨率并不支持，想必应该是硬压芯片的限制，另外120Hz之类的高帧率也不支持，就算只有1080P也是一样。也就是说，目前的采集卡和采集盒系列，各有千秋，并没有一个完全可以替代其他设备的方案，4K60 S+采集盒主要还是偏重于脱离PC录制，或者给一些真的非常老的电脑减轻负担用。

现在分辨率和颜色规格的暴涨，确实给相关硬件带来了不小的带宽压力，HDMI规范和NVIDIA的驱动也都纷纷出了420之类的压缩方案来缓解。而USB的带宽更别说了，除了自带编码芯片，一时半会是缓不过来劲的。Elgato这类产品也可以连在监视器中间，给相机当录像机用，具体怎么样就看各人需求了。

感谢大家观看，如果对你有用，不妨点个关注和赞吧。我们下期再见。
