拆解报告：安克 ZOLO 30W自带线充电宝

前言

充电头网近期拿到了安克 ZOLO一款充电宝，其不仅配备1A1C接口，还自带三根线，一根USB-C线和一根lighting内接于充电宝，还有一根C to C充电线。其中USB-C/USB-C线支持最高30W PD快充和20W输入功率，lighting线则支持27W快充，基本满足户外的手机充电需求。

安克 ZOLO 30W充电宝内置安普瑞斯电池组，电池组两块软包电池串联而成，型号126280，标称电压3.7V，且通过3C认证。内部电源控制方案来自Silan士兰微，型号SD59D24C，是一款高集成的电源控制芯片，整合充电协议管理、电池保护和电路控制多种功能。

该充电宝外观素净圆润，自带线可做手提环使用，内做做工精细，多处泡棉保护。下面一起来看看其内部结构和构造吧。

安克 ZOLO 30W自带线充电宝开箱

先来看看这款充电宝的外包装以及外观。

包装盒采用白色背景搭配水蓝色设计，中间为'ANKER“安克LOGO和”ZOLO“子品牌名。左上角印有“Made for iPhon”的苹果配件认证标识，下方为安克产品生态的概念图。

包装盒右侧为英文的产品信息说明。

右侧同样是安克logo和子品牌名”ZOLO“及其产品理念”"Live Charged“。

背后印有产品参数信息和认证标识等内容。

产品型号：A1681

产品尺寸：119.9x73.4x31.4mm

颜色：白色；重量：362g

输入：USB-C/USB-C线：5V3A、9V2.22A、12V1.66A(20W Max)

输出：USB-C/USB-C线：5V3A、9V3A/10V2.25A、12V2.5A、15V2A、20V1.5A(30W Max)

总输出:：5V3A(15W Max)

Lightning线：5V3A、9V3A(27W Max)

USB-A：5V3A、9V2A、10V2.25A、12V1.5A(22.5W Max)

电芯容量：20000mAh

锂电池能量：10000mAh 7.4VDC/74Wh(2颗电芯串联)

额定容量：12000mAh(5V/3A)

制造商：安克创新科技股份有限公司

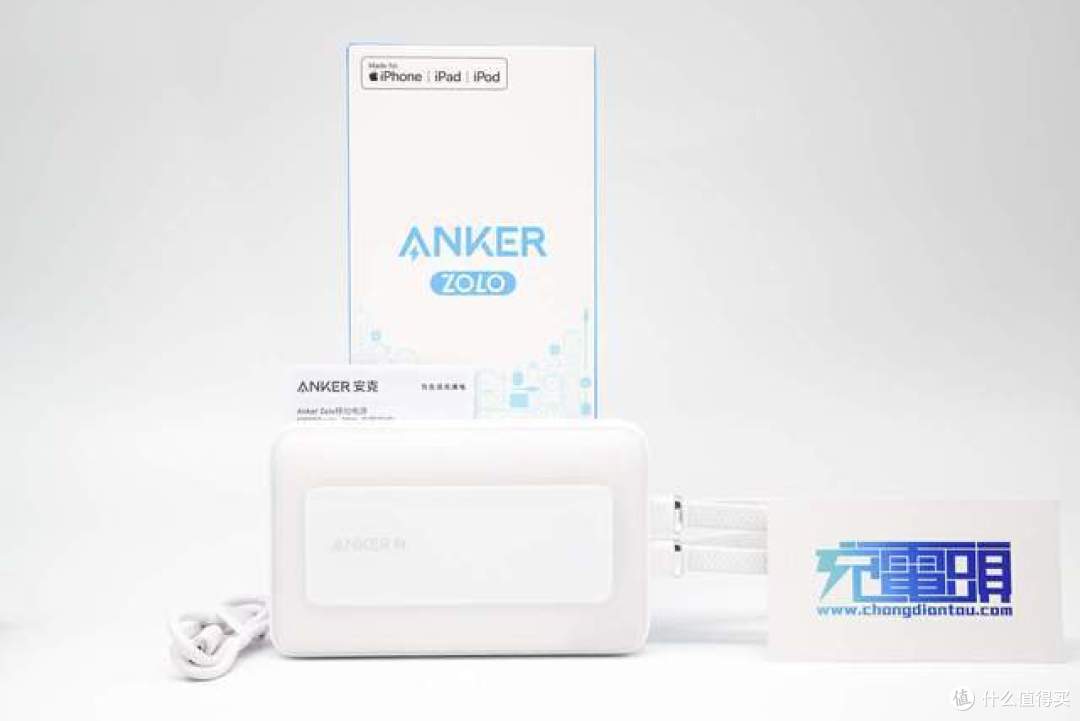

取出包装盒里配件，除安克 ZOLO 30W自带线充电宝外，还有USB-C和lighting自带线各一条以及C一根 to C充电线，还有一份说明书。

安克 ZOLO充电宝通体呈白色，其中正面采用半透明阻燃材质，表面雕刻渐深凹槽往接口延升，正中间一块光洁的铭牌嵌入正面盖板上。其他面外壳采用白色阻燃PC材质。

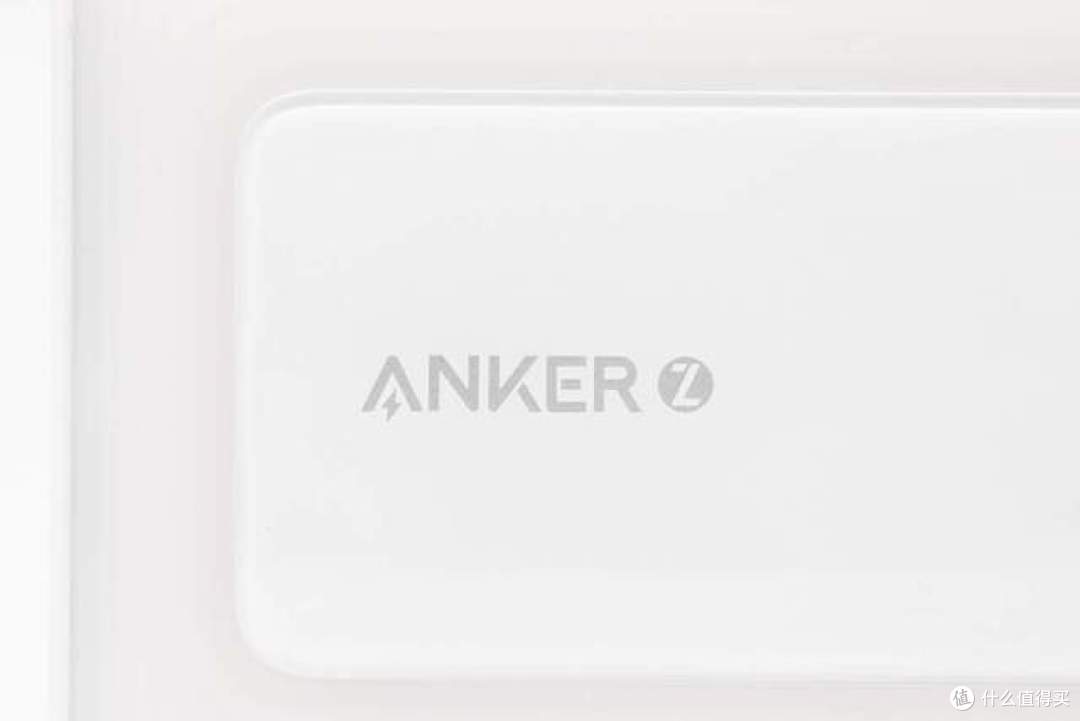

正面铭牌特写，可见“ANKER和Z“的品牌LOGO。

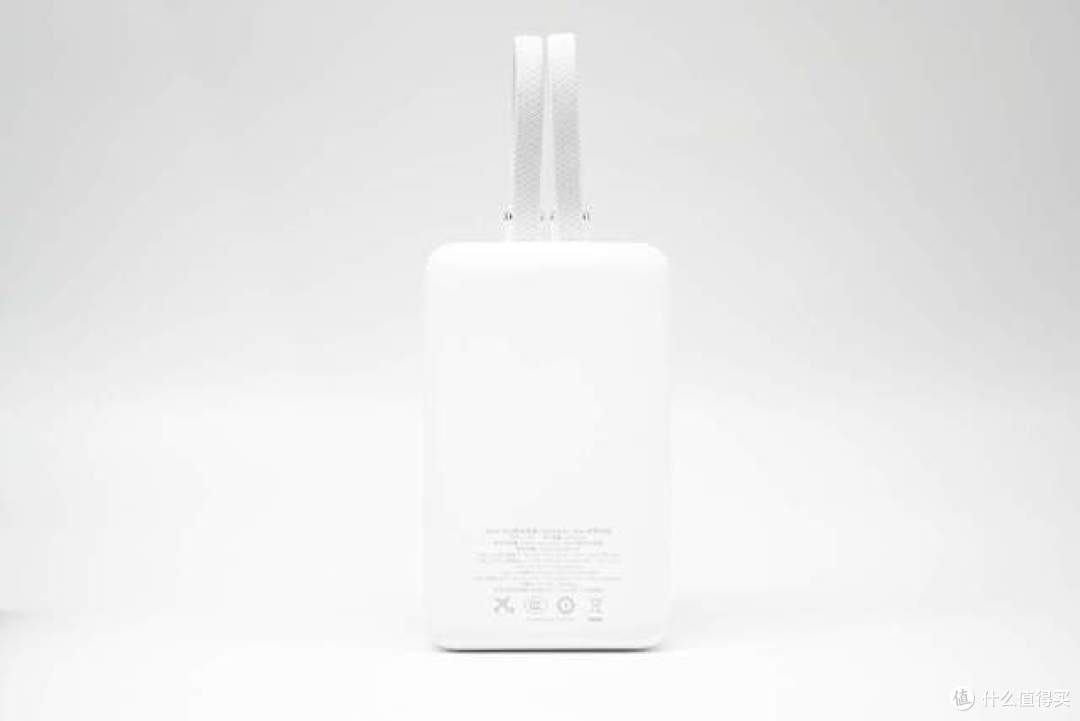

背面印有产品参数及安规标识等信息，前面已详细描述，此处不表。

左侧可见电源按钮。

右侧可见一个USB-A接口。

USB-A接口可见蓝色胶芯，并标注为输出接口。

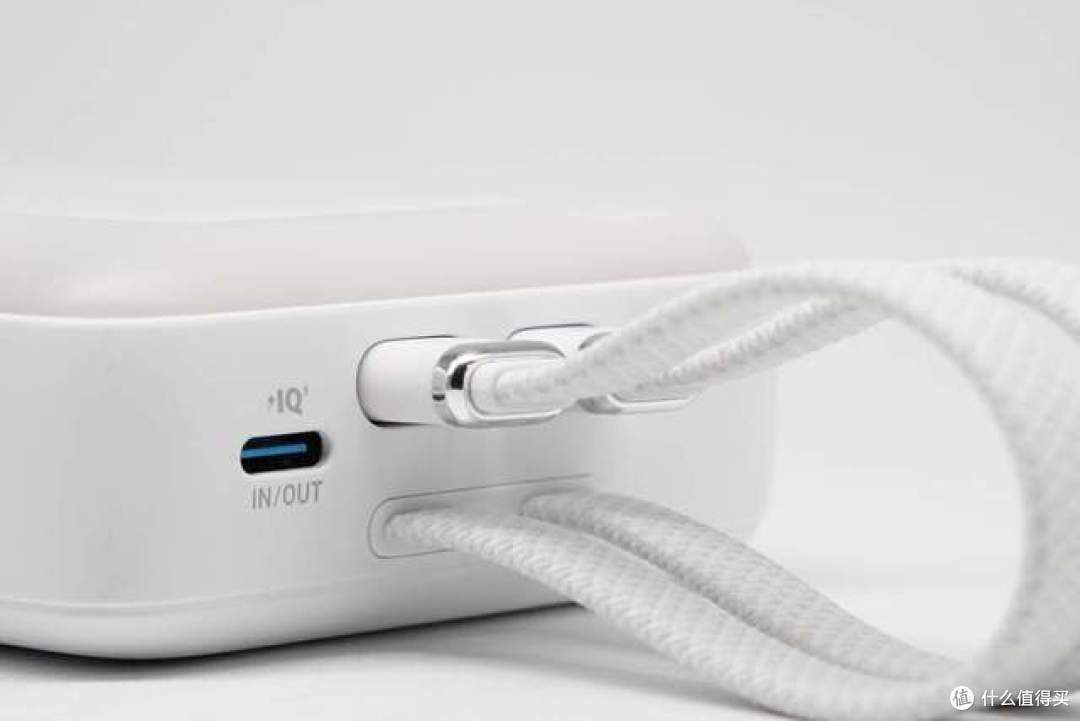

充电宝底座为lighting自带线和USB-C自带线以及一个USB-C接口。

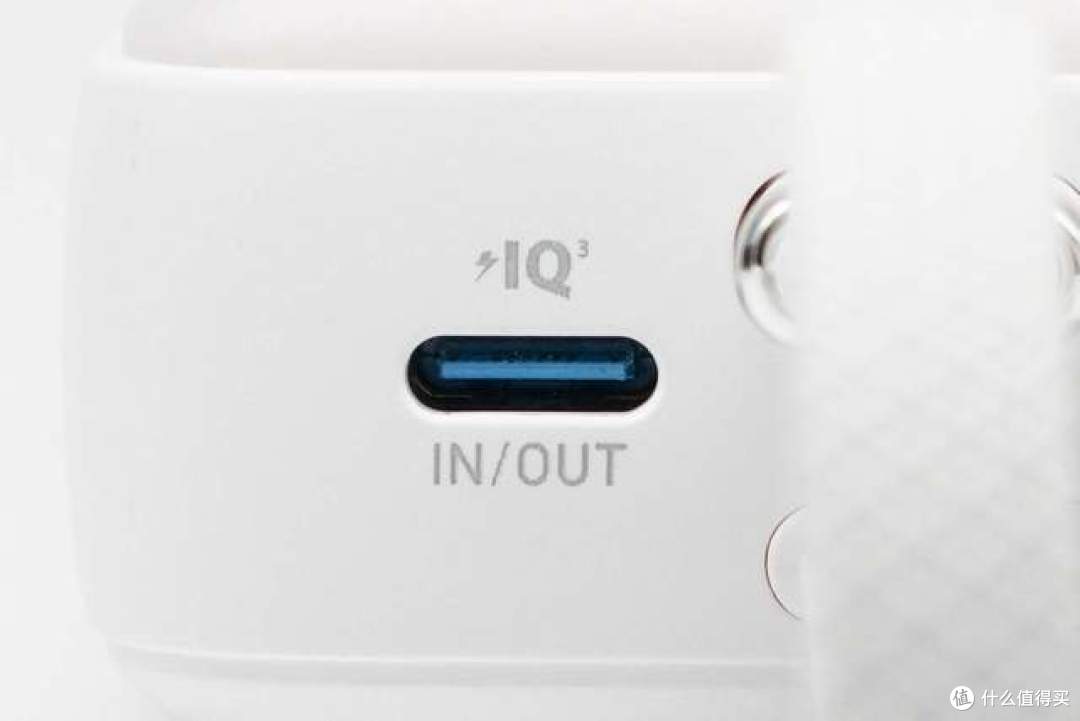

USB-C接口特写，同样为蓝色胶芯，”IN/OUT“符号表明该口可以进行双向快充

将这两条自带线从插口拔出。

自带线特写，端子为白色阻燃材料，并镂刻USB-C和lighting接口形状提示，端子接线处有银白色合金包裹加固。

自带线外披为编织线样式。

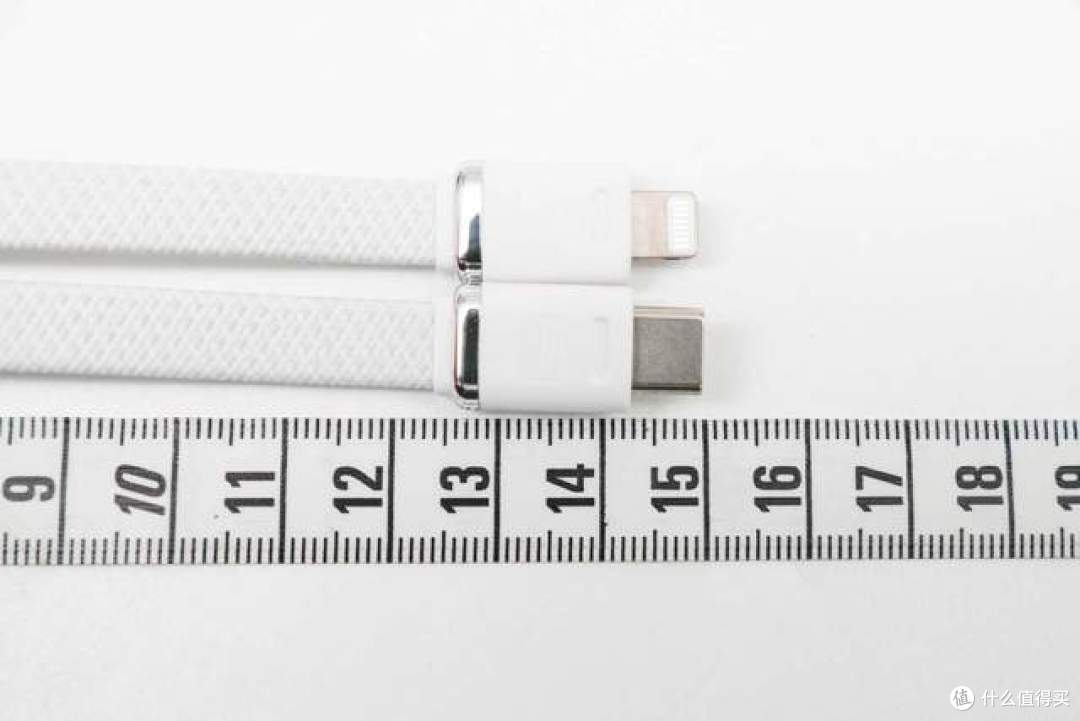

测得两根自带线为15cm。

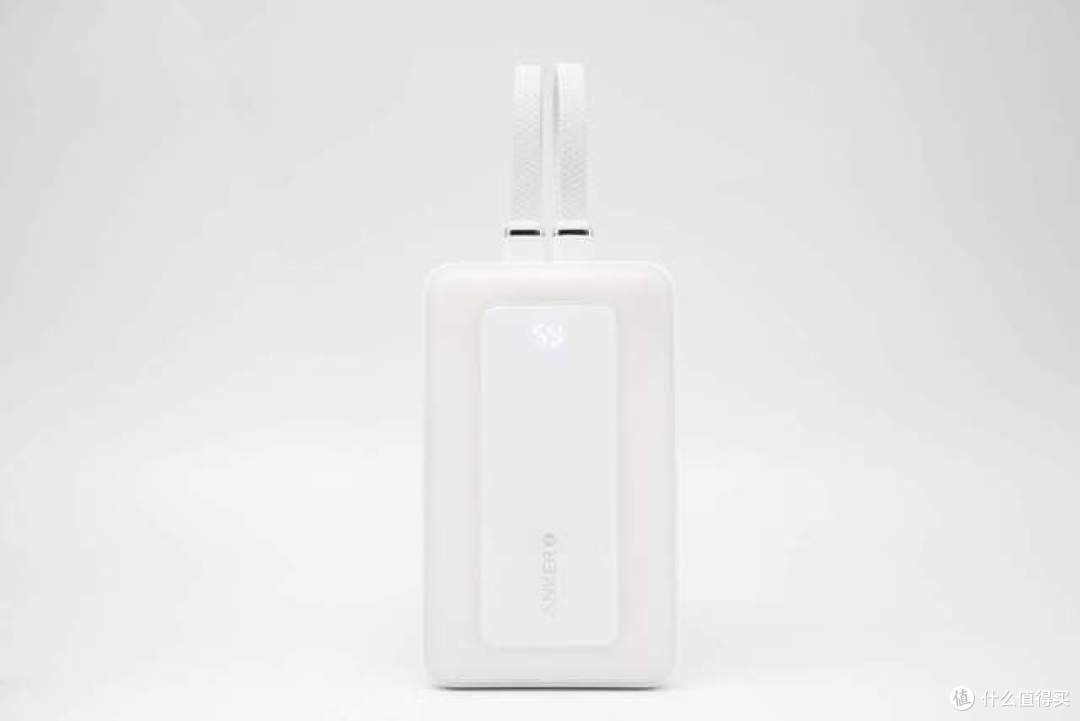

按动电源键，充电宝正面能显示电量百分比。自带线插入插口可用作手提环使用。

数显电量百分比特写，在充电宝铭牌顶端处显示白灯。

附赠的C to C充电线通体呈白色，用绳子扎紧中段。

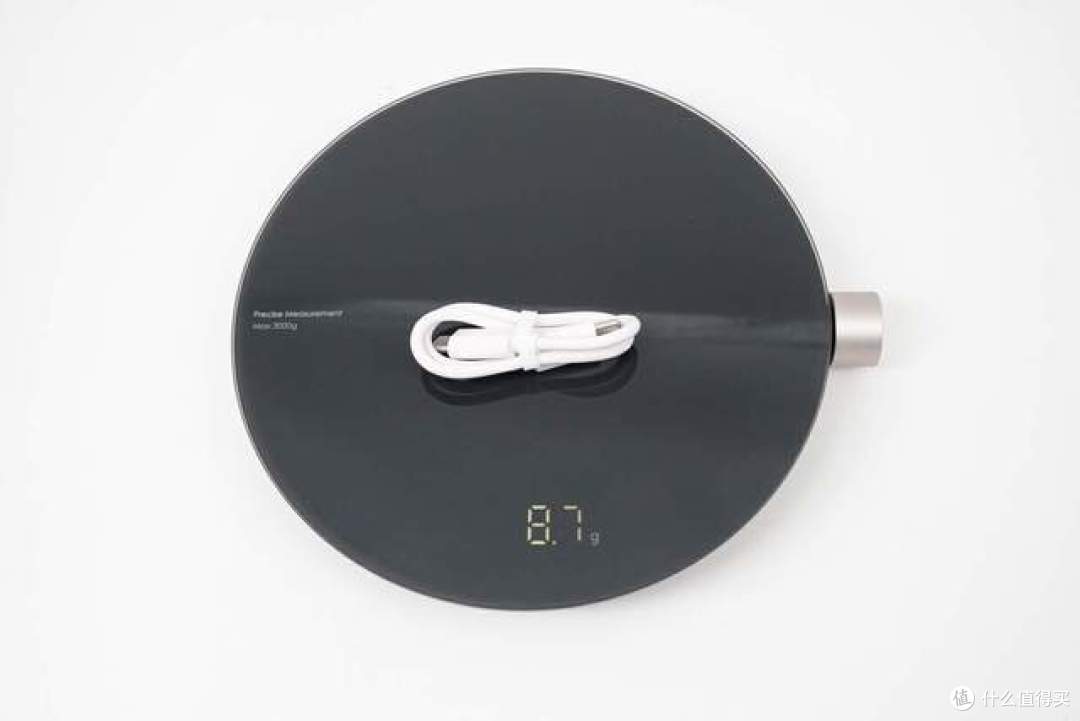

测得C to C充电线重量为8.7g。

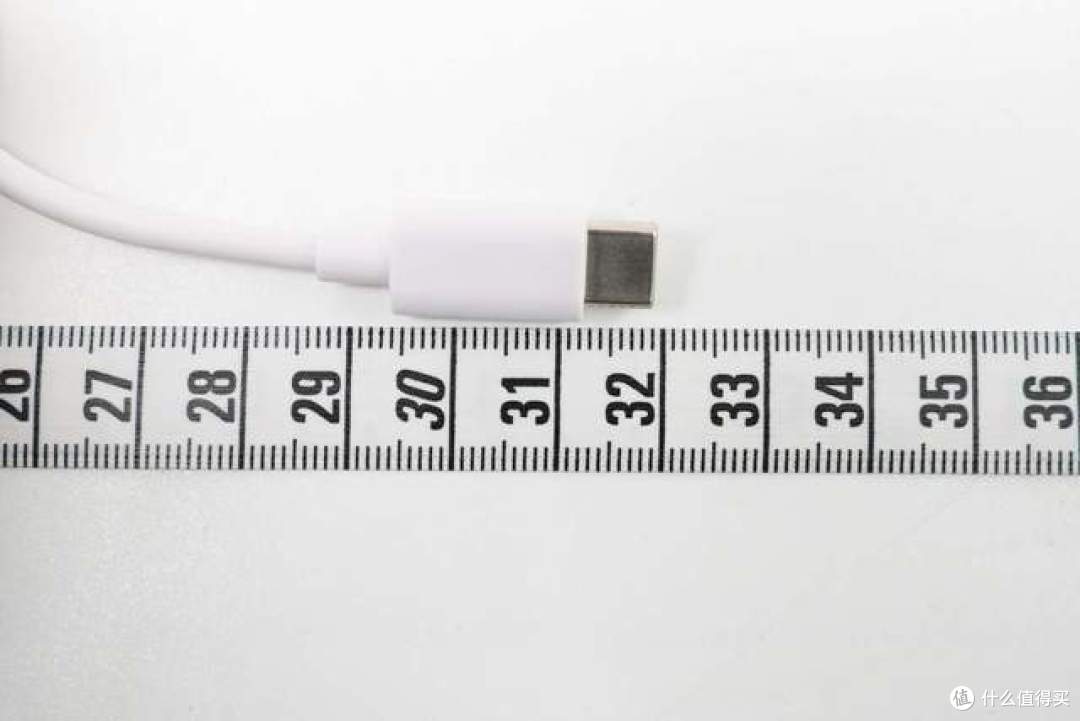

测得C to C长度为32mm。

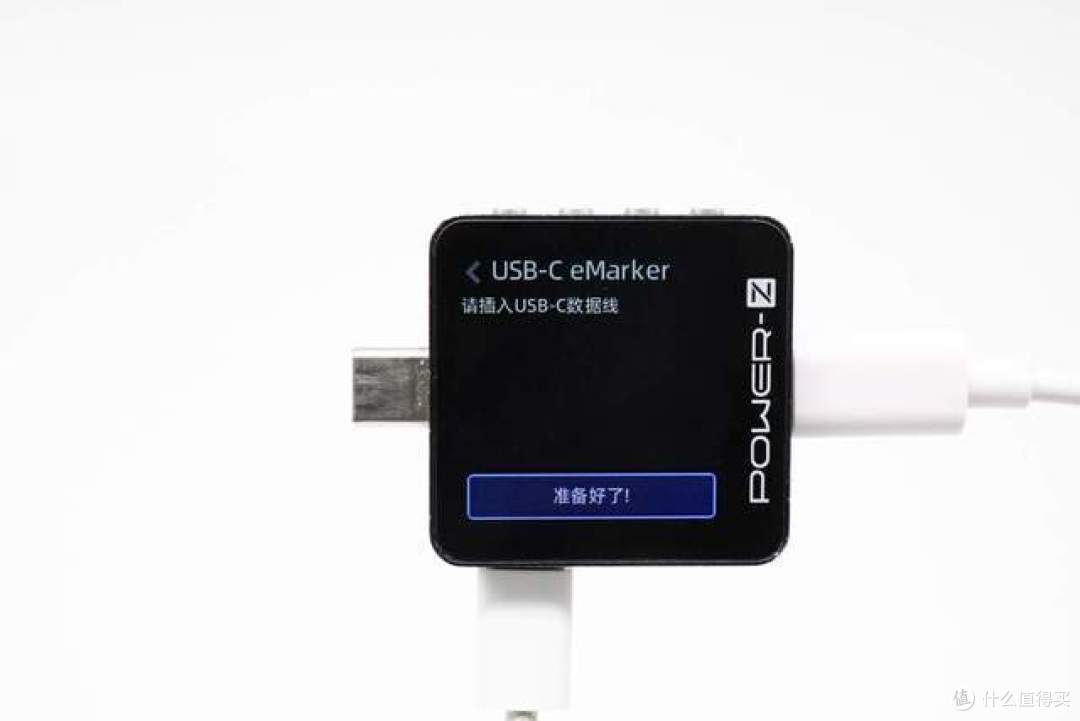

测得附赠USB-C充电线中无eMarker芯片。

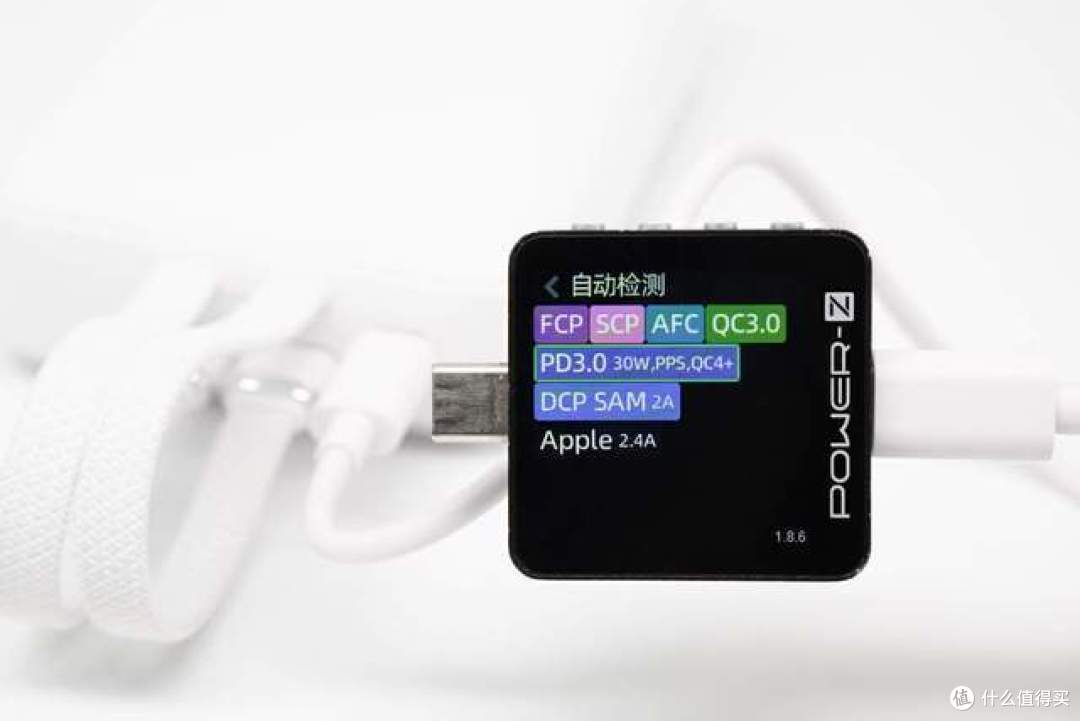

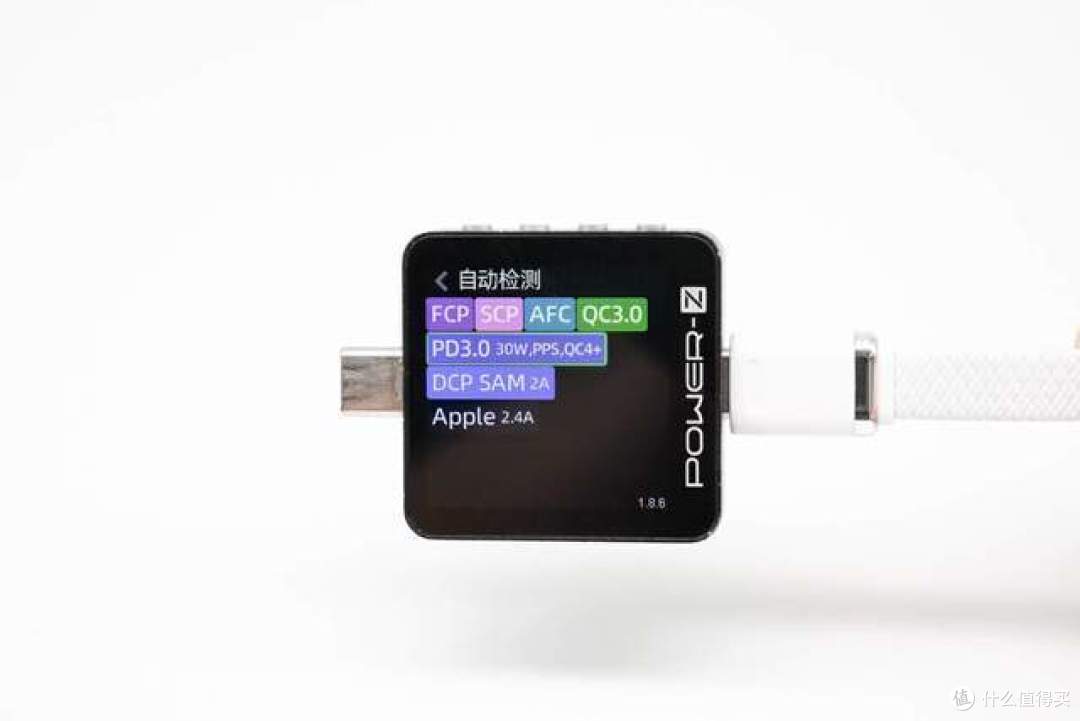

使用POWER-Z KM003C测试仪读取附赠USB-C充电线的快充协议，实测支持 FCP、SCP、AFC、QC3/QC4+、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

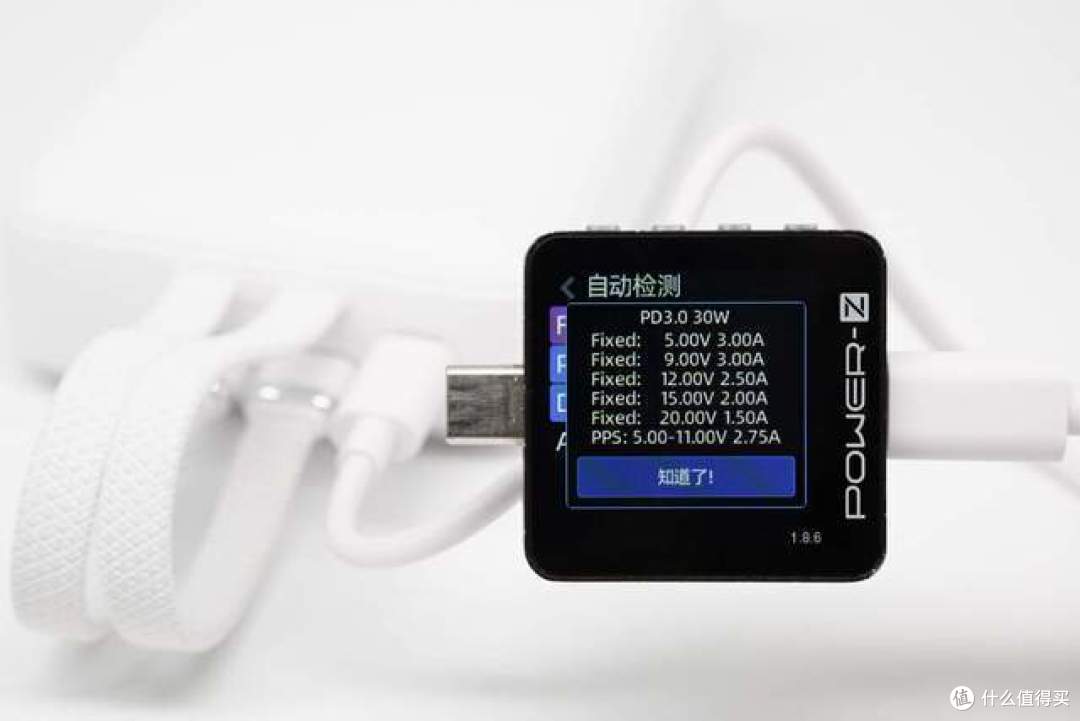

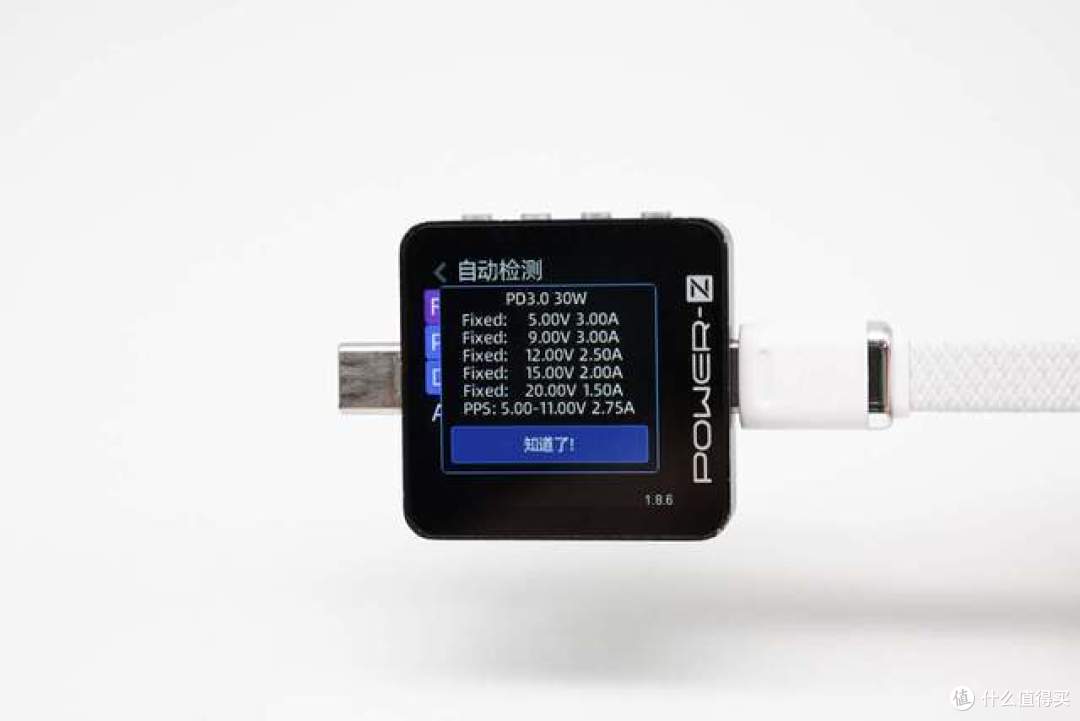

PDO报文方面，实测附赠USB-C充电线支持PD3.0 30W快充，及5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V/2.75A一组PPS电压档位。

使用POWER-Z KM003C测试仪读取USB-C自带线的快充协议，实测支持 FCP、SCP、AFC、QC3/QC4+、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

PDO报文方面，实测USB-C自带线支持PD3.0 30W快充，及5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V/2.75A一组PPS电压档位。

使用POWER-Z KM003C测试仪读取USB-C自带线的快充协议，实测支持 FCP、SCP、AFC、QC3/QC4+、PD3.0、DCP、Apple 2.4A以及PPS充电协议。

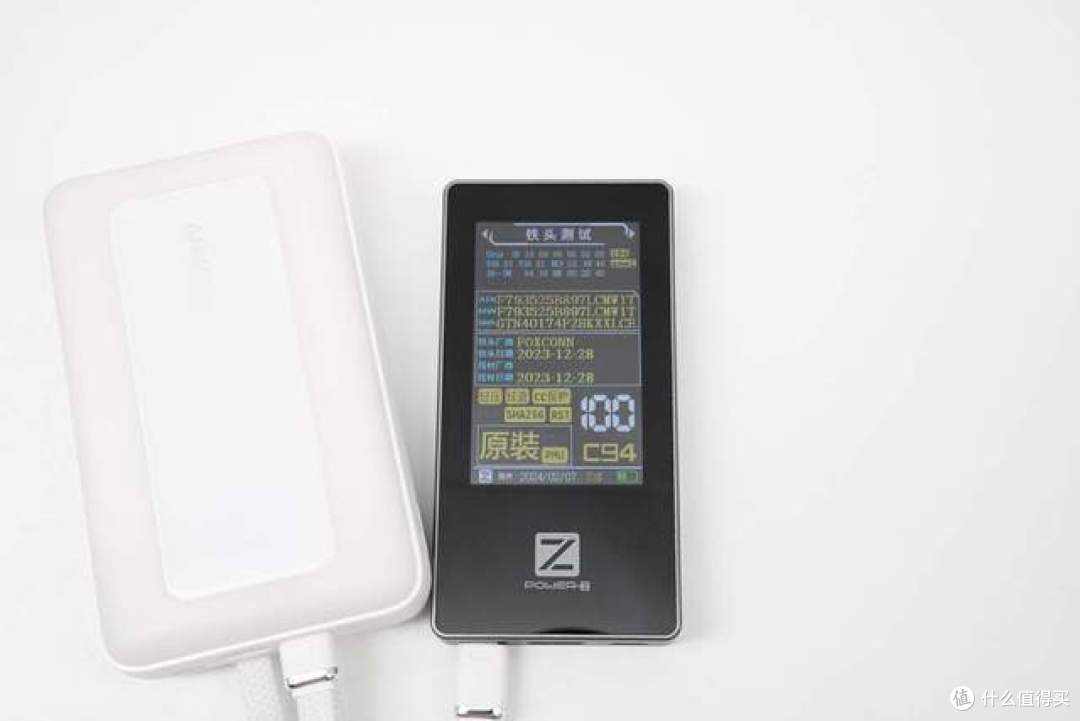

安克 ZOLO Lightning自带线铁头测试ASIC为原装，PMU为原装，结果100分，是苹果原装的C94端子。

测得充电宝长度约为131.32mm。

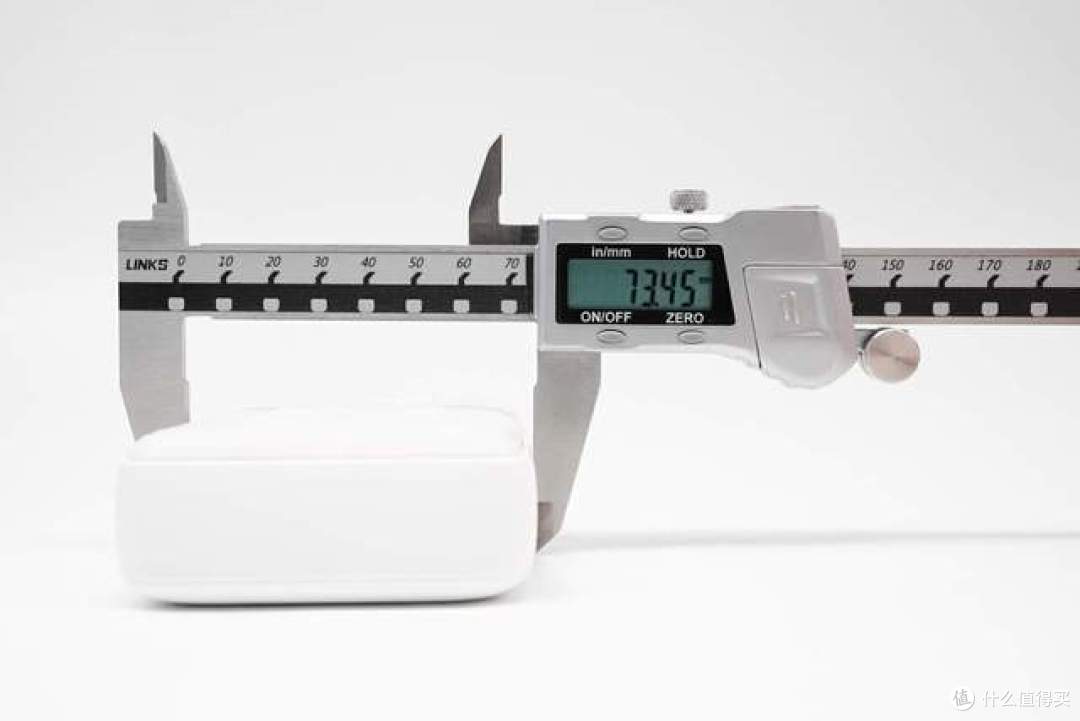

测得充电宝宽度约为131.32mm。

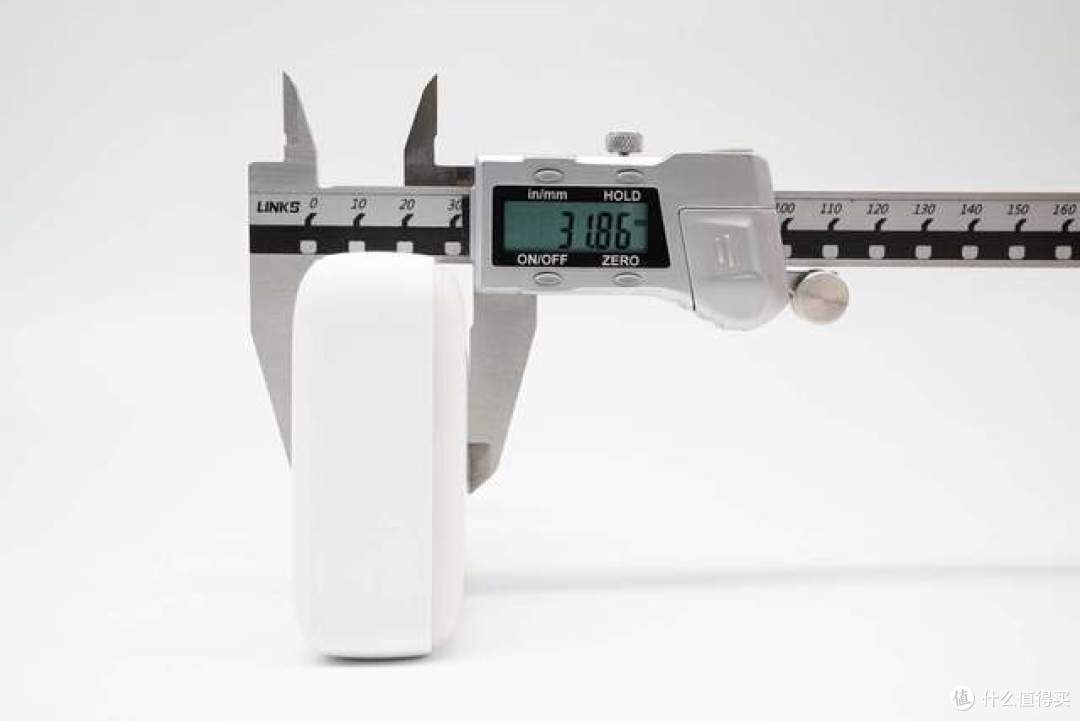

测得充电宝厚度约为131.32mm。

测得安克ZOLO 30W自带线充电宝重量为364.5g。

绿联能量湃ProPro 130W充电宝在成年人手中对比。

安克 ZOLO 30W自带线充电宝拆解

接下来看看安克 ZOLO 30W自带线充电宝的内部构造和用料。

沿壳体接缝拆开外壳。

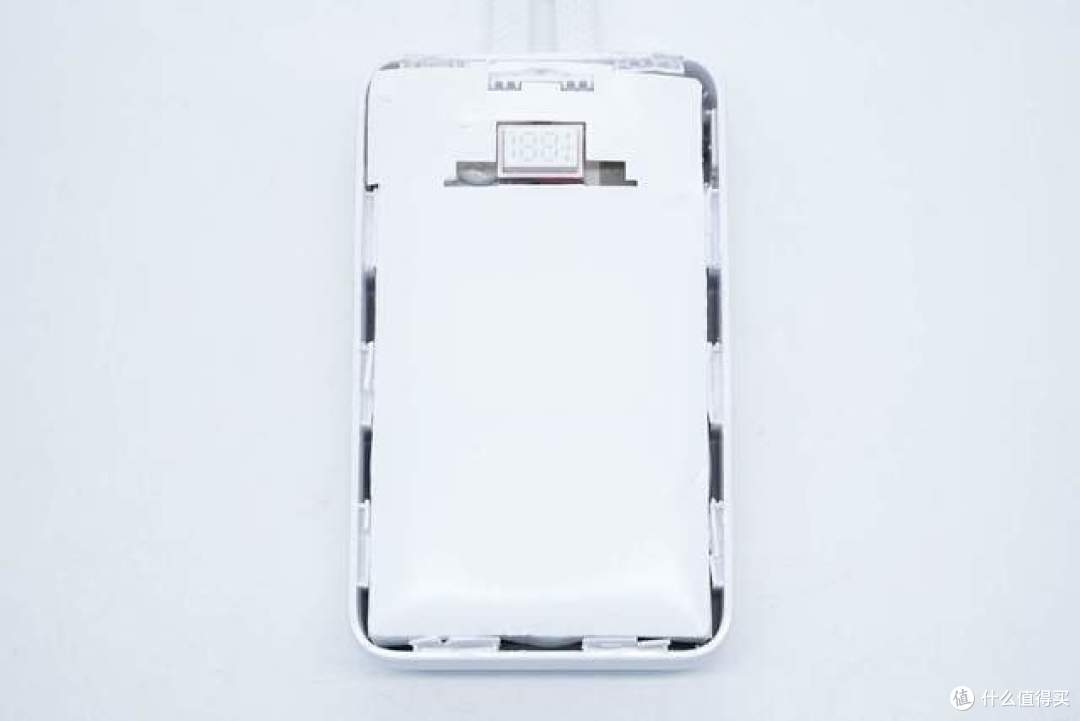

电池组和PCBA模块表面覆盖一层白色塑料薄片，用于保护和绝缘。

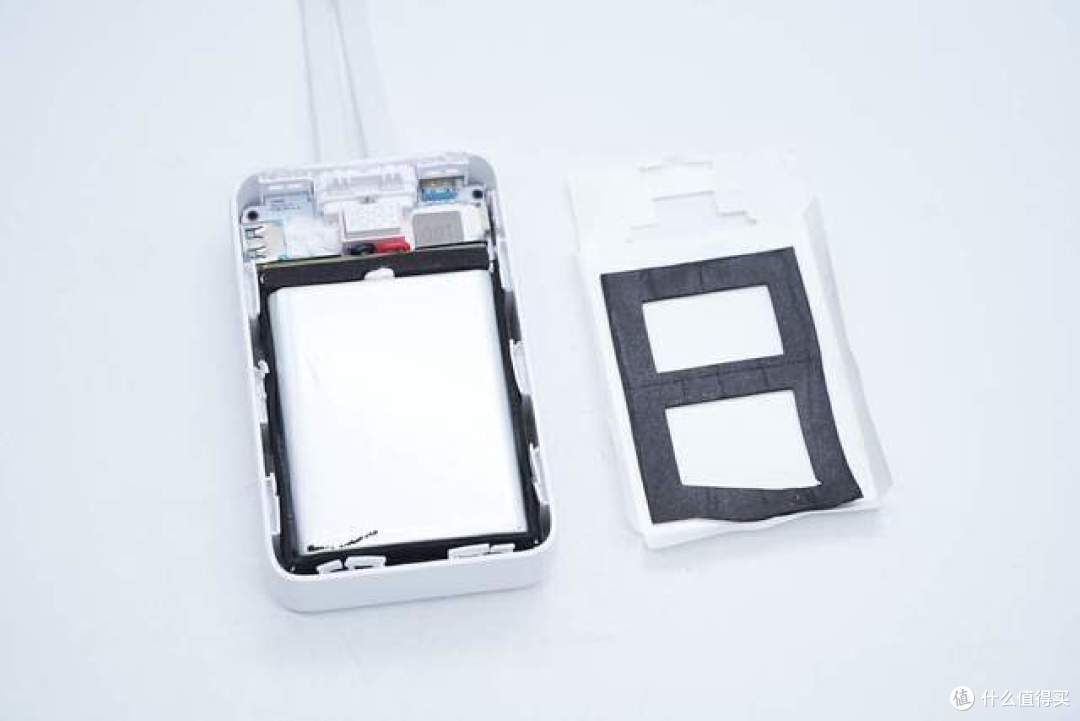

揭下白色薄片，露出里面的电池组和PCBA模块。

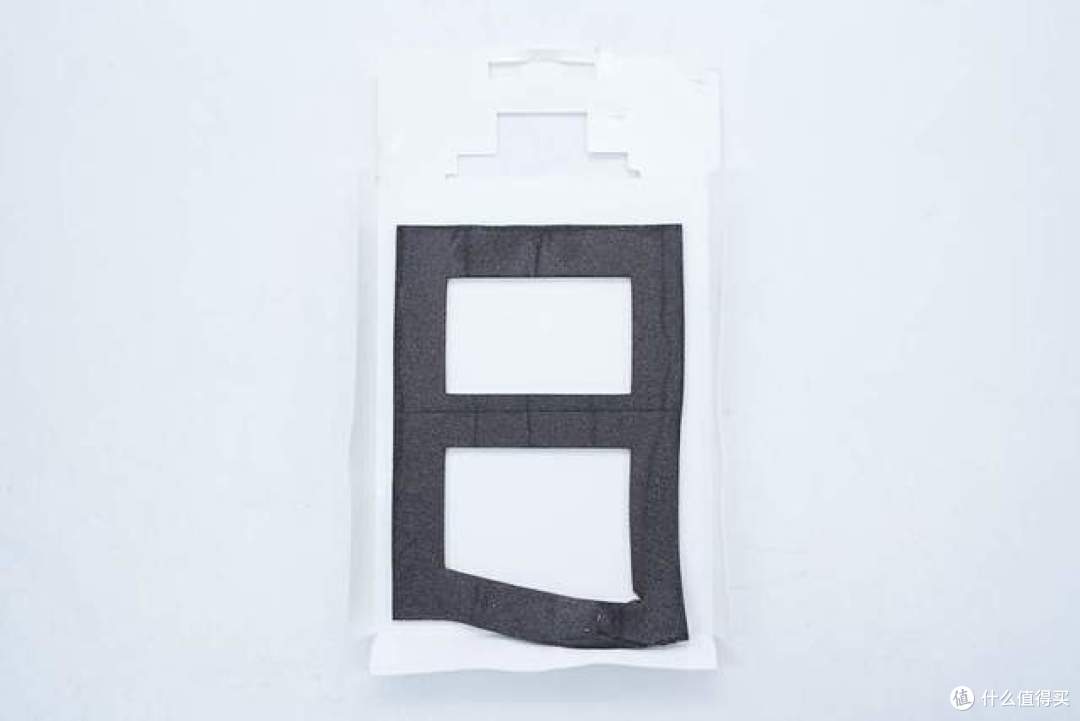

白色薄片接触面张贴泡棉。

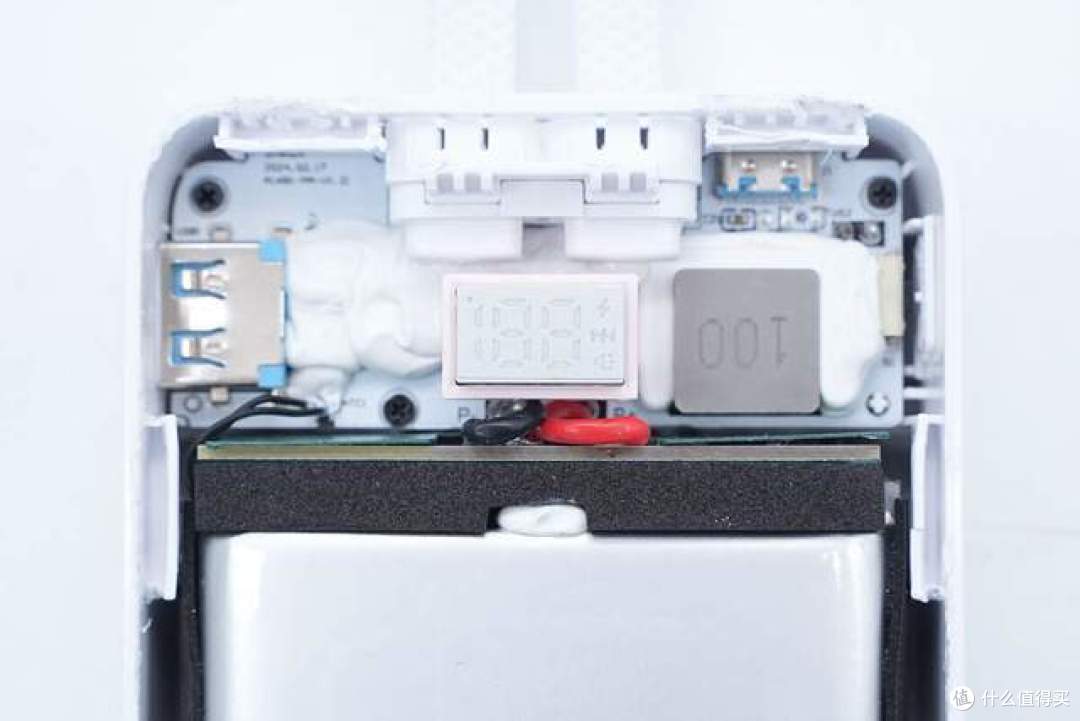

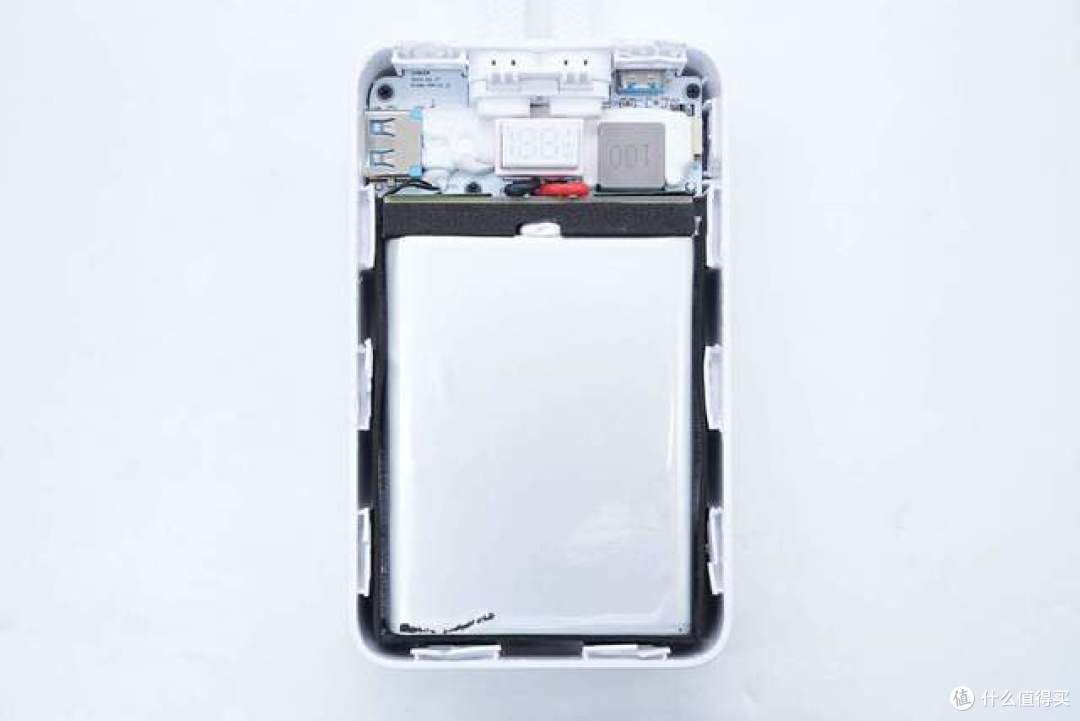

电池组和PCBA模块一览。

PCBA模块发热器件大面积打胶，电池组和PCBA模块接缝处也有泡棉保护。

PCBA模块用螺丝固定在外壳上。

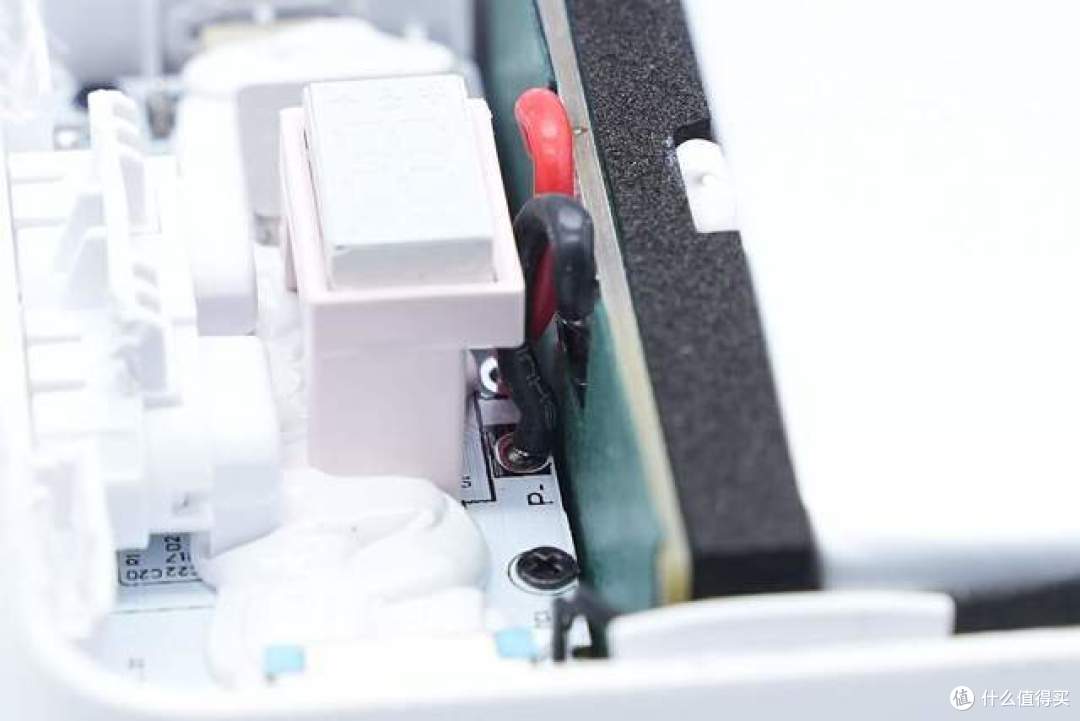

正负极导线焊接在PCBA模块上，数显屏嵌于粉色座子。

拆下PCBA模块上的固定螺丝。

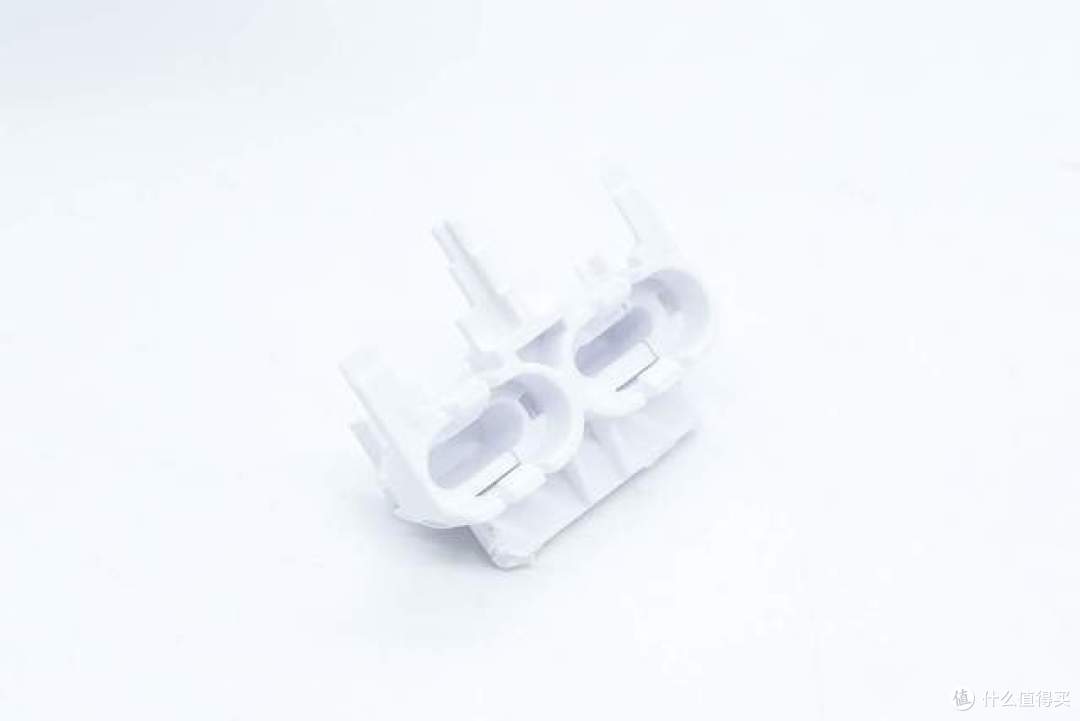

两条自带线的插口特写。

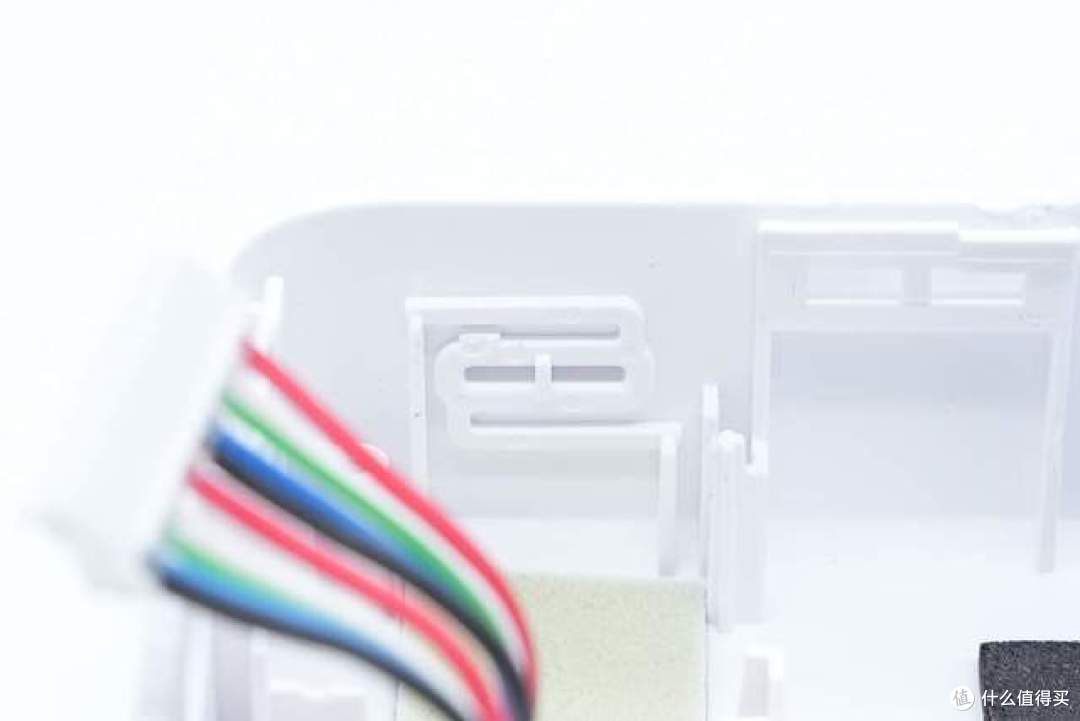

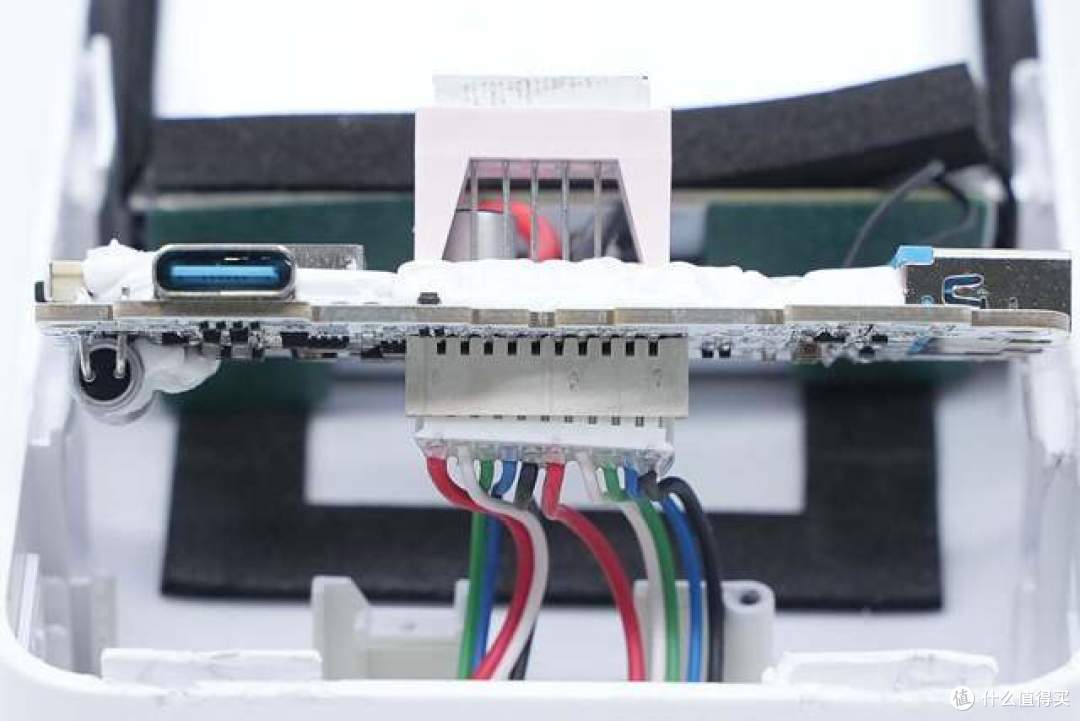

自带线的线芯通过连接器收束连接到PCBA模块上。

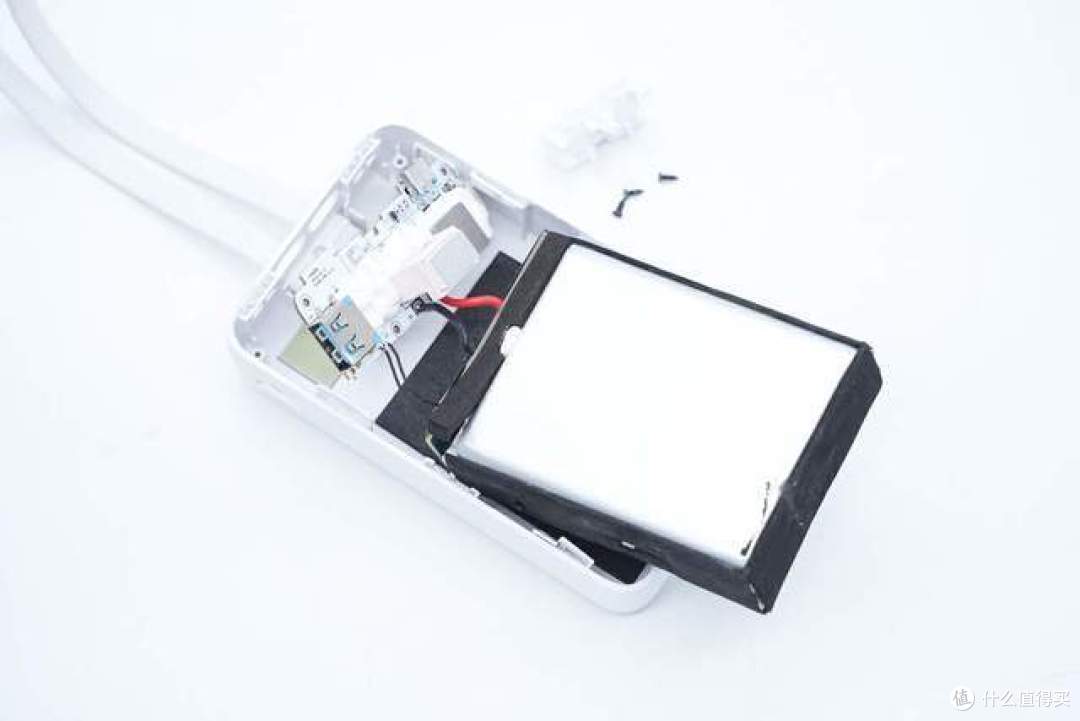

将PCBA模块、电池组和外壳拆开。

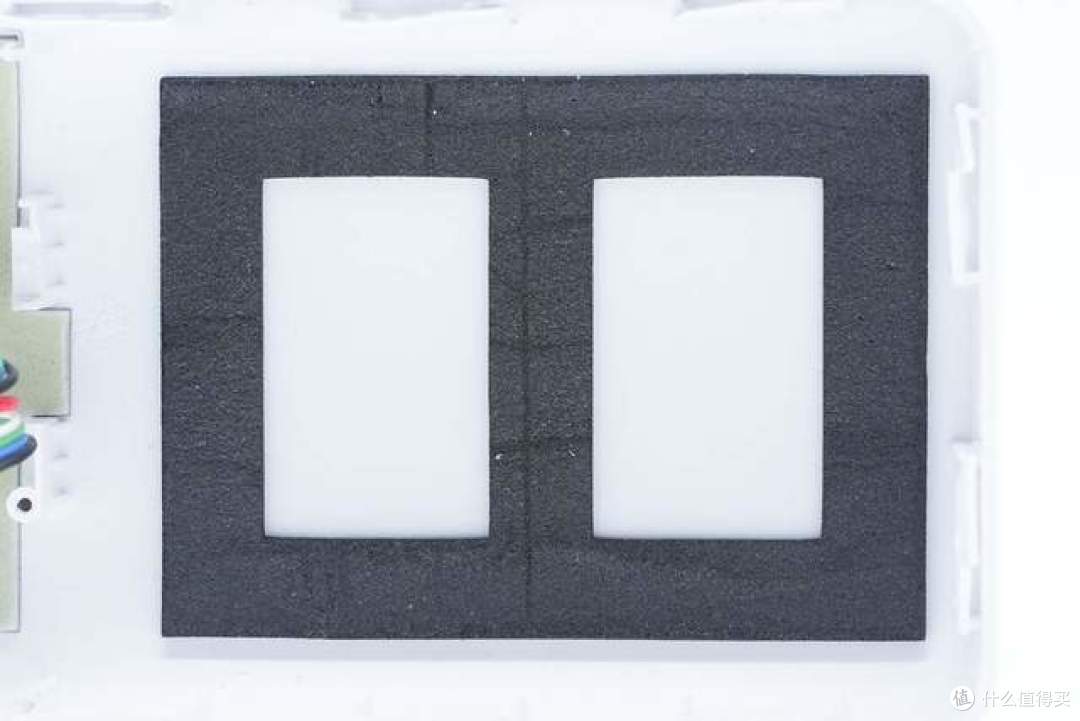

外壳的电池组接触面也贴有黑色泡棉，用于电池缓冲保护。

外壳与PCBA模块接触面同样有白色泡棉保护。

电源内部按键特写。

拆出的电池组一览。

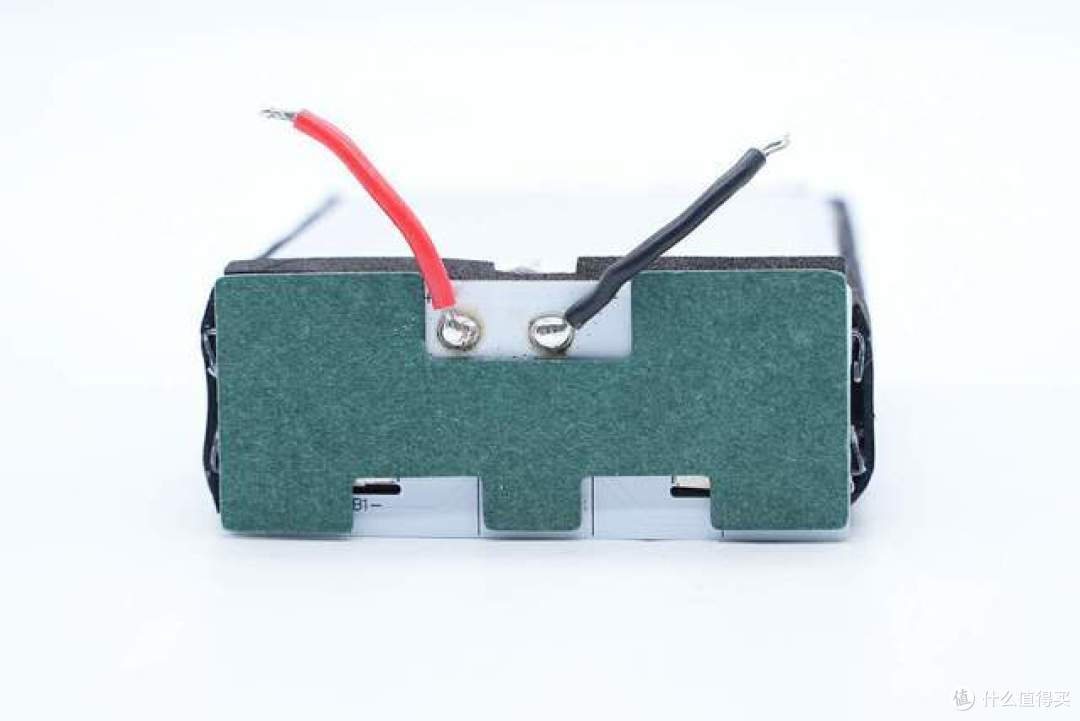

电池保护板贴有青稞纸，用于绝缘。

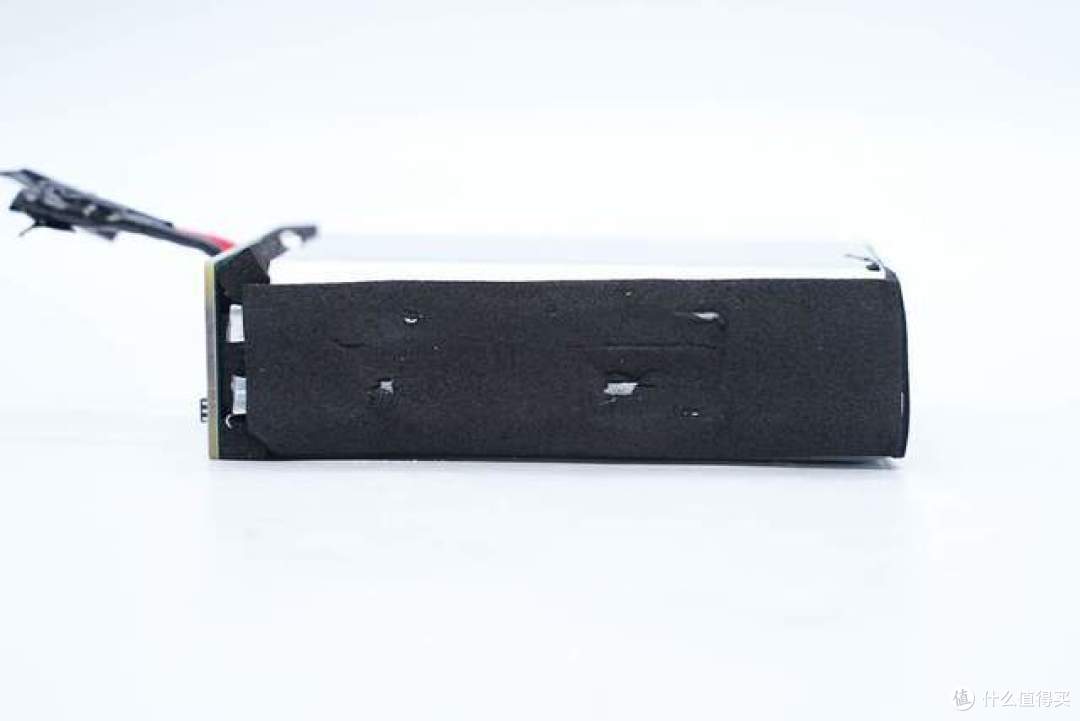

电池组其他接触面也都有黑色泡棉缓冲保护。

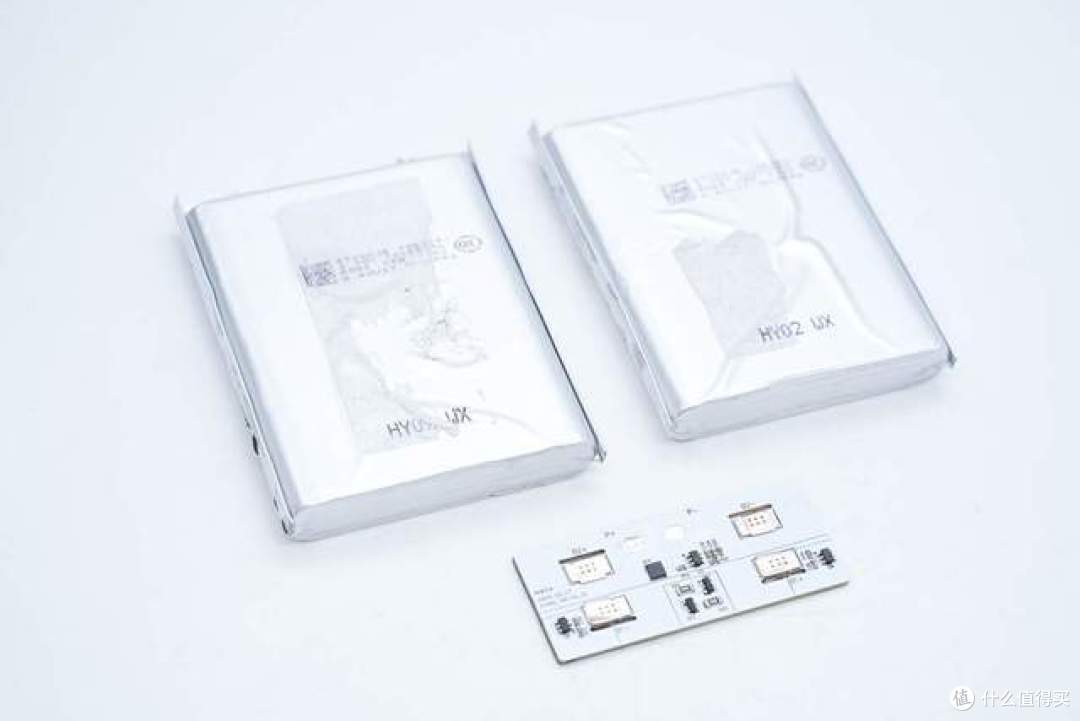

将电池组拆开，分离出两块软包电池和电池保护板。

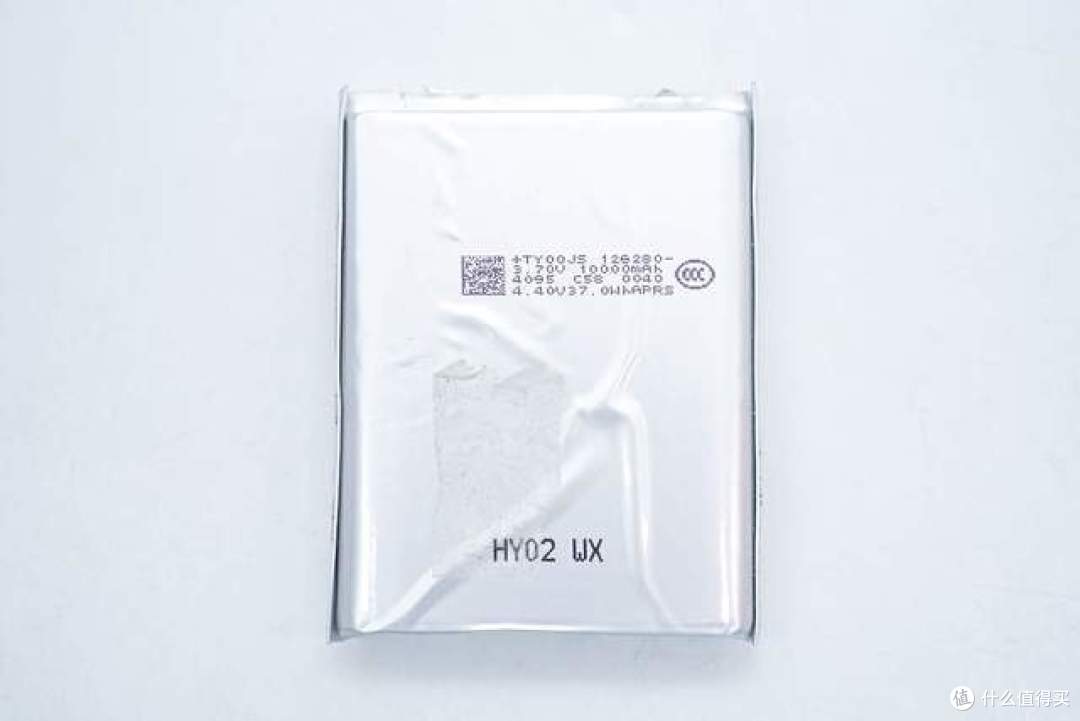

软包电芯一览，上方有电芯喷码，中间涂布胶水是两块电池粘连，下方还有出厂编码。

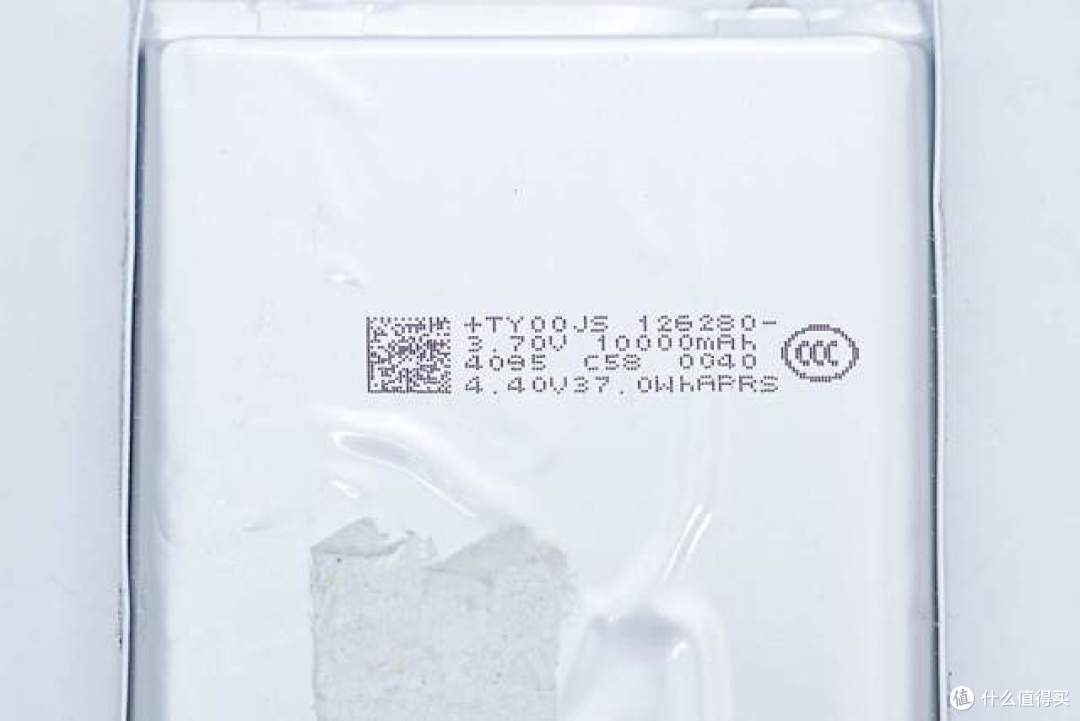

电芯喷码特写，电芯来自知名软包电池厂商安普瑞斯，型号126280，标称电压3.7V，标称容量10000mAh.，电目前已通过3C认证。

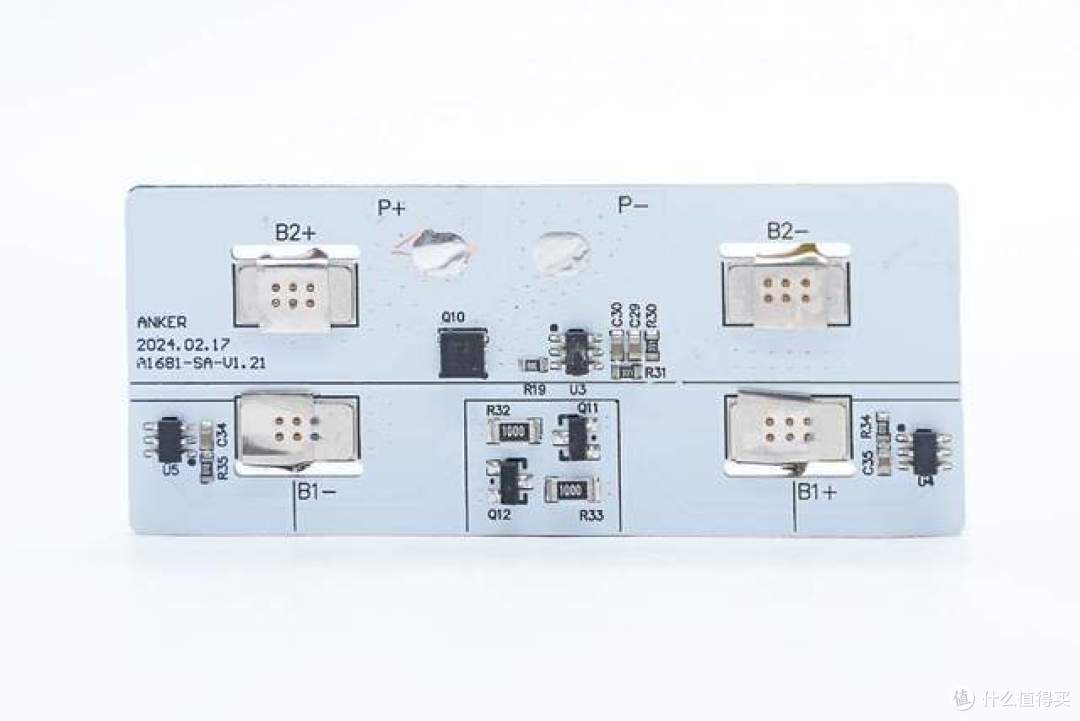

电池保护模块一览，可见四个电芯极耳焊点，电池保护芯片和电池保护管。

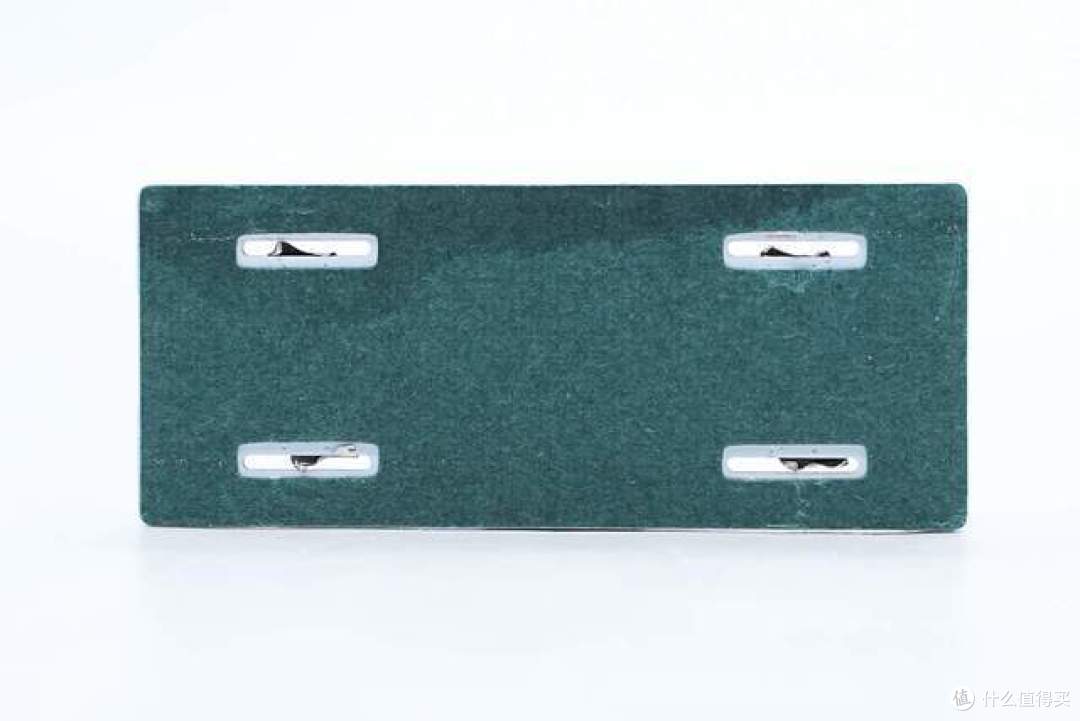

背部无器件，贴青稞纸完全绝缘。

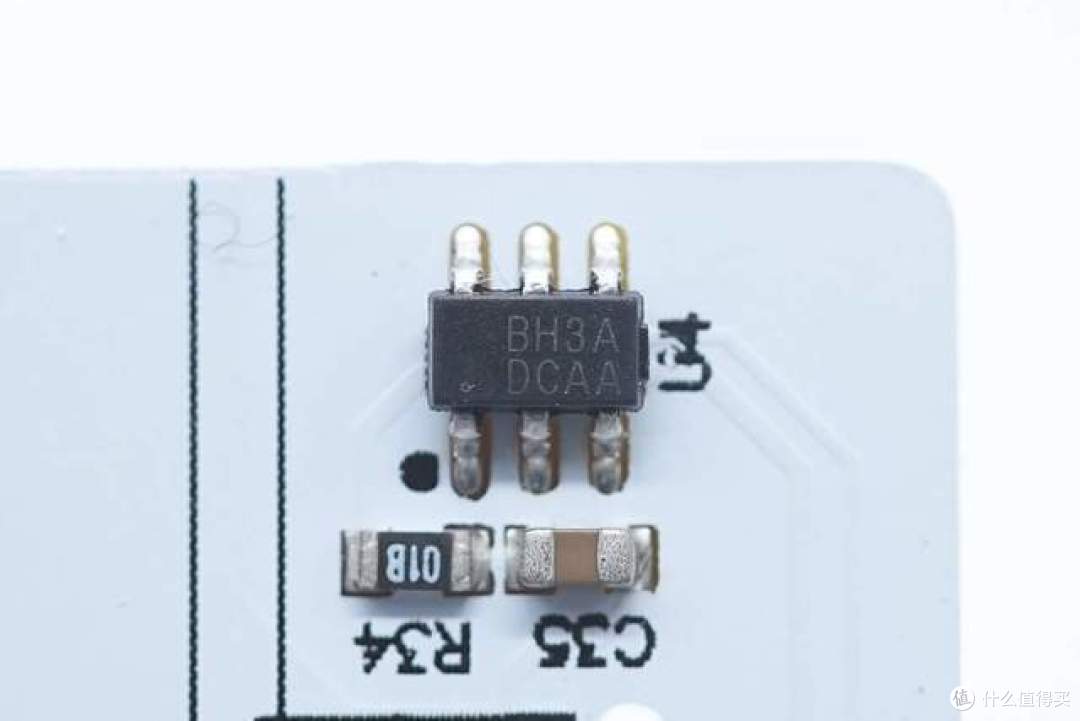

电池保护管，丝印BH3A DCAA，共两颗。

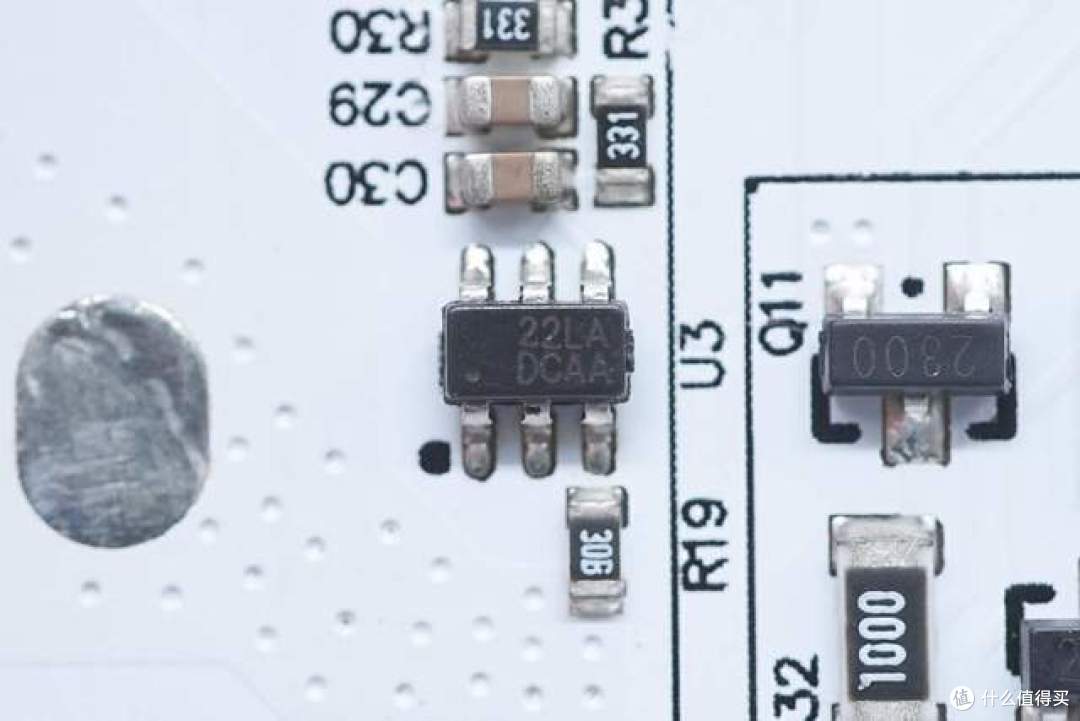

来自Winsemi稳先微的单节电池保护芯片，型号WSDG822LAA，采用DFN1.5*2.0_6L封装。

电池保护管特写，来自GOFORD谷峰，型号2002A，采用SOT23-6L封装。

PDCA模块一览。

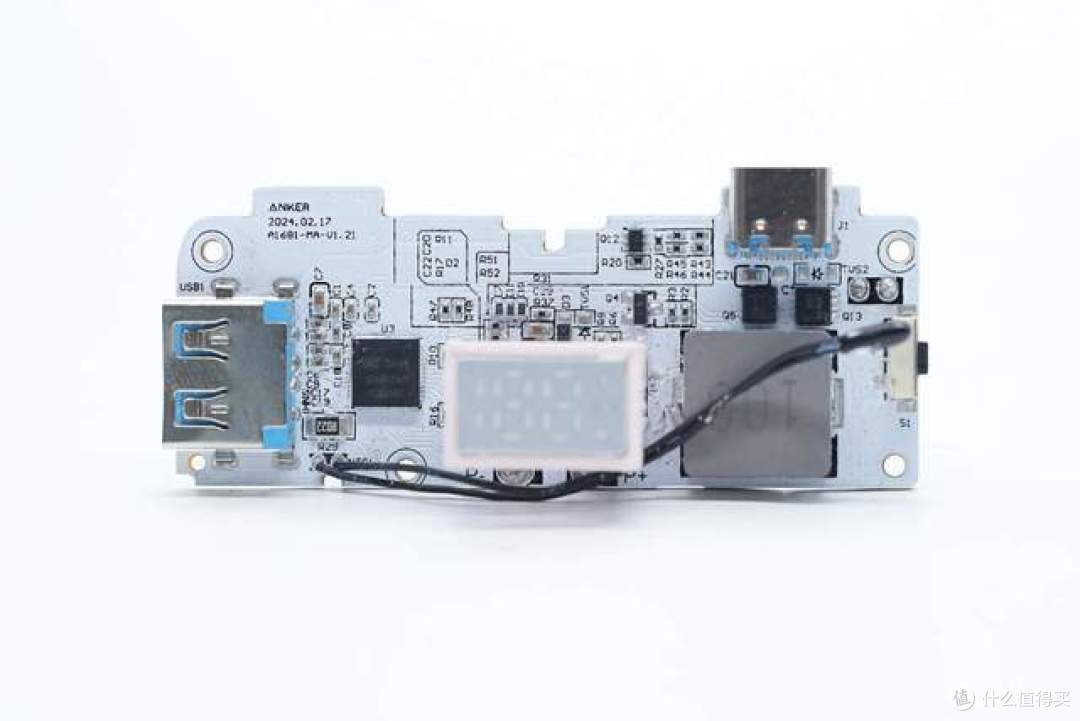

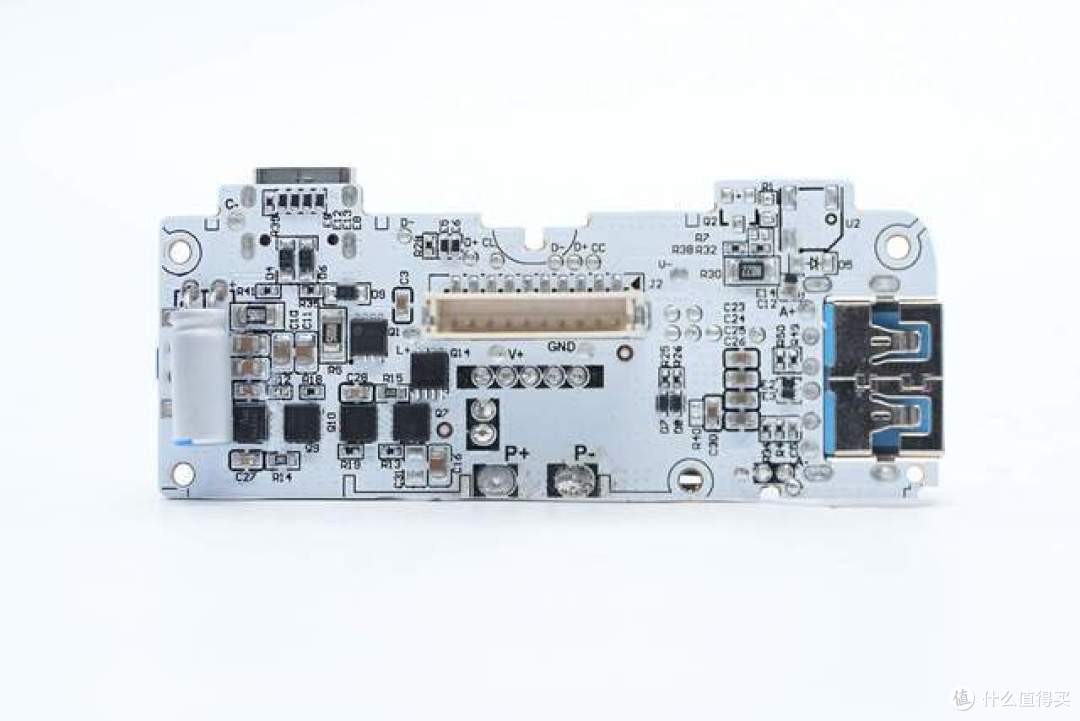

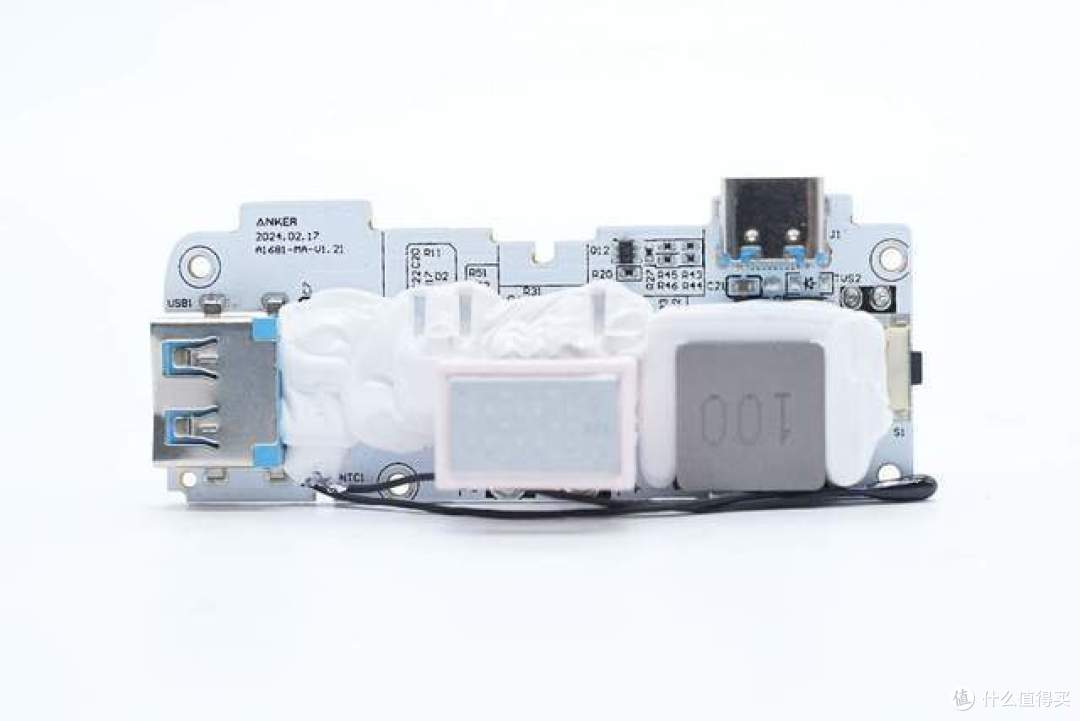

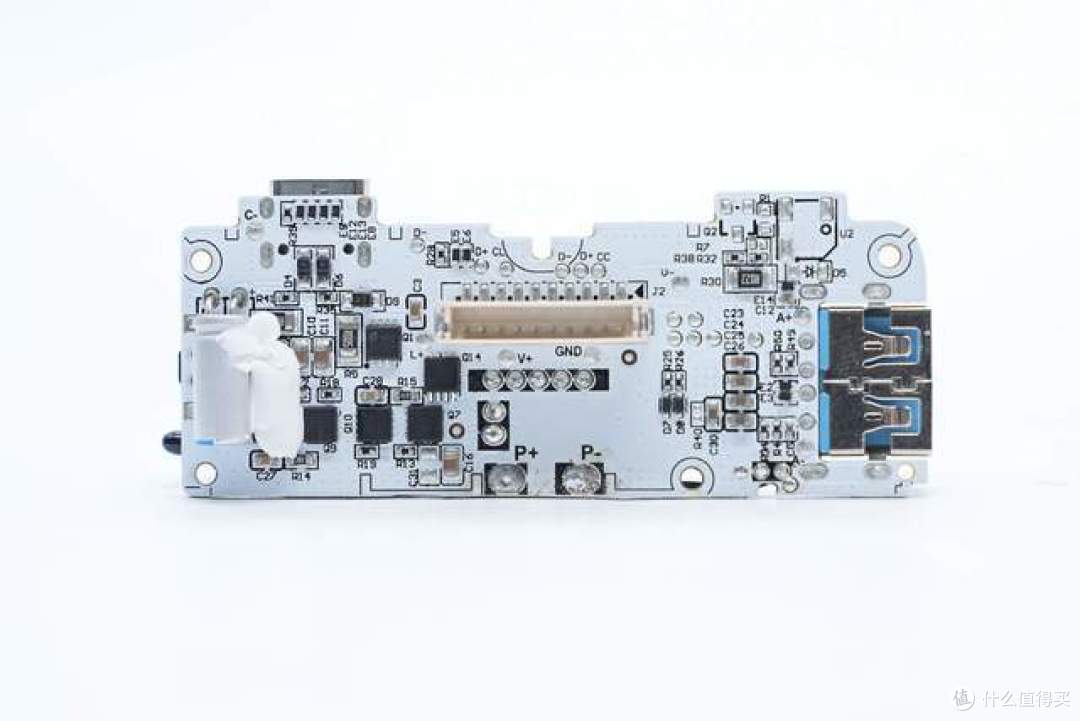

清理掉胶水，从左至右，可看到USB-A口母座，电源控制芯片、数显屏、合金电感以及MOS管和USB-C接口。

背面的电感周边同样打胶。

清理掉胶水，PCBA主要是一些电感和开关管。

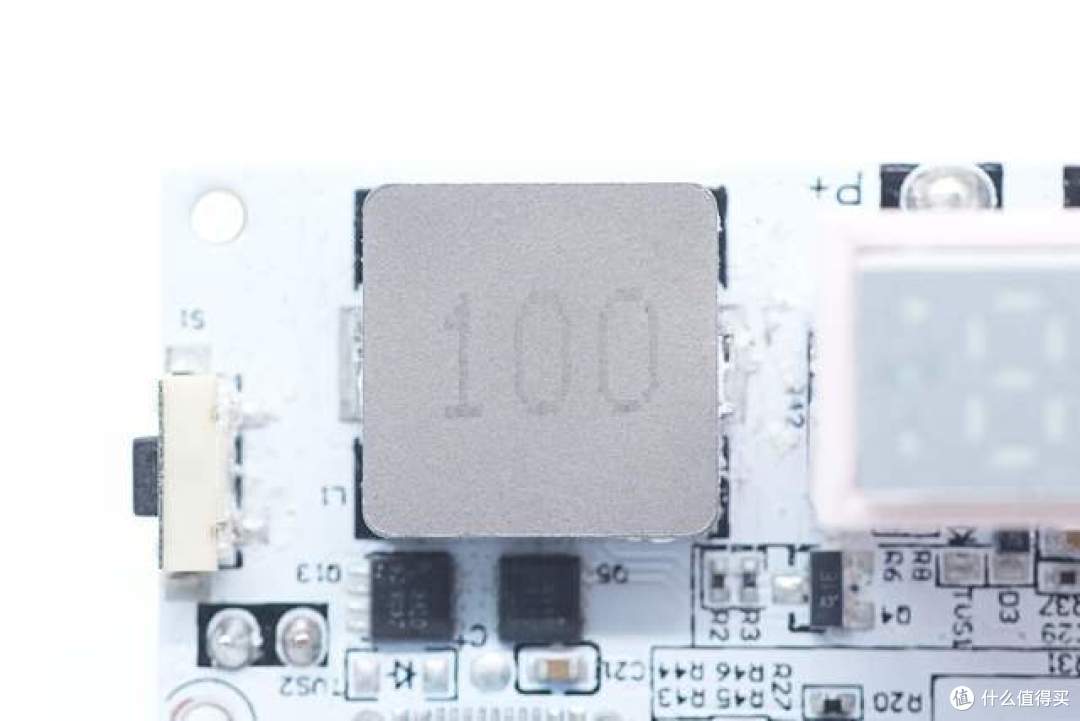

10μH合金电感特写。

低压输出滤波电容，来自Koas东佳，规格为16V 100μF，贴片式焊接。

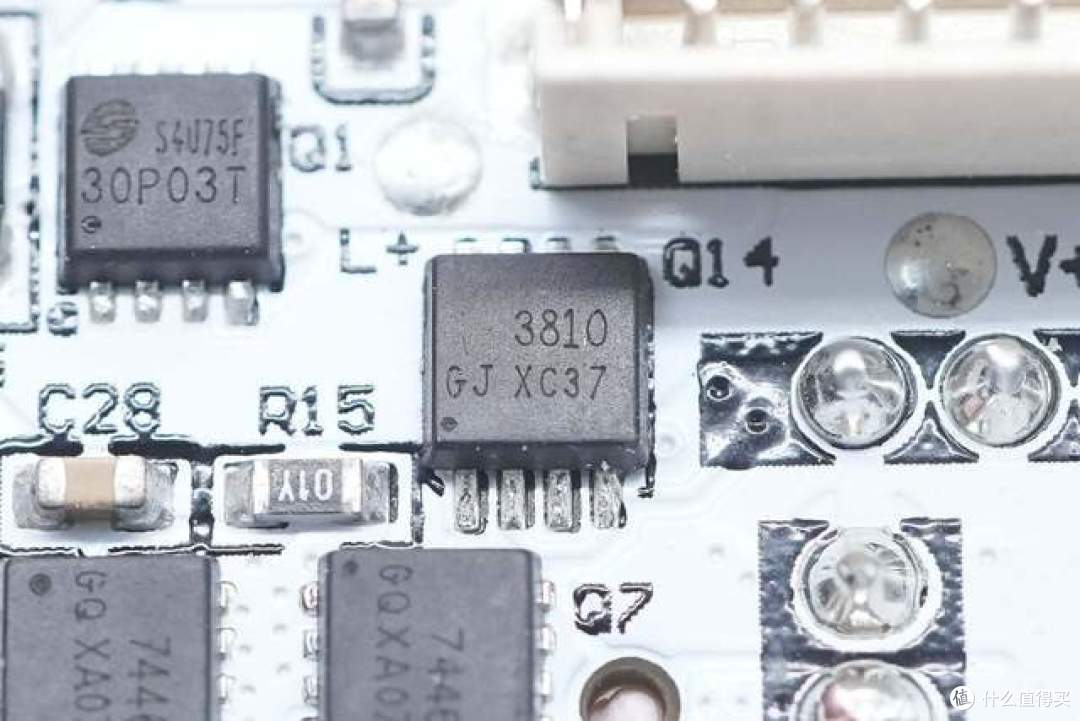

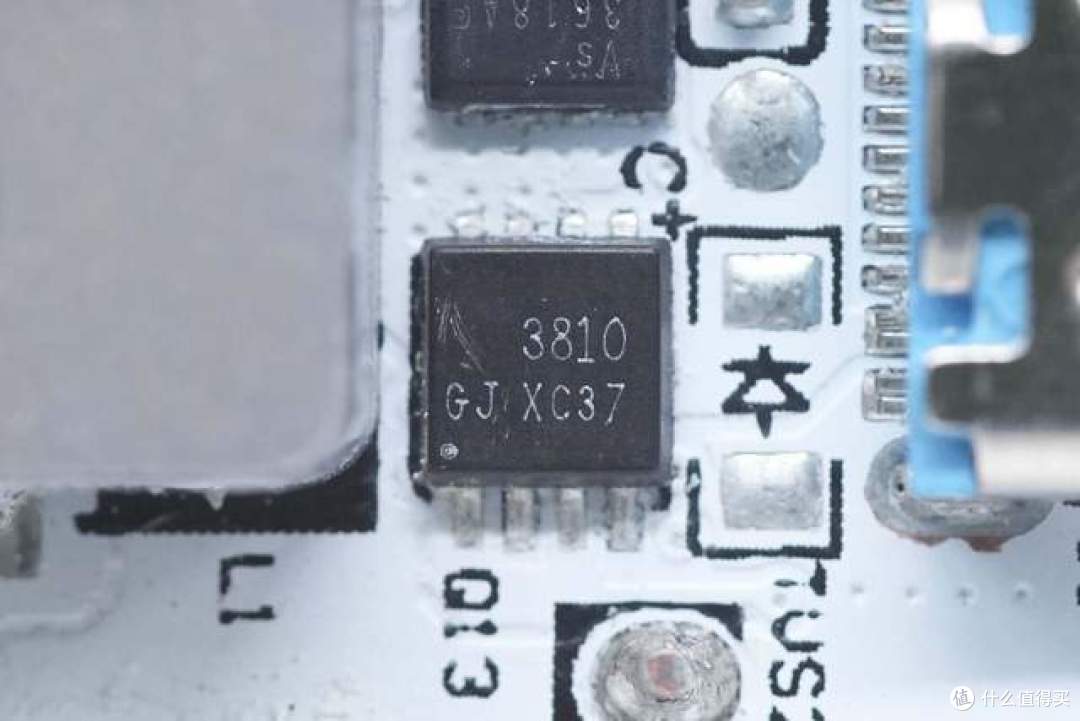

一颗VBUS开关管丝印3810 GJ XC37，为双NMOS管。

旁边是一颗来自Vergiga威兆的增强型功率MOS，型号VS3618AE，采用PDFN3333封装。

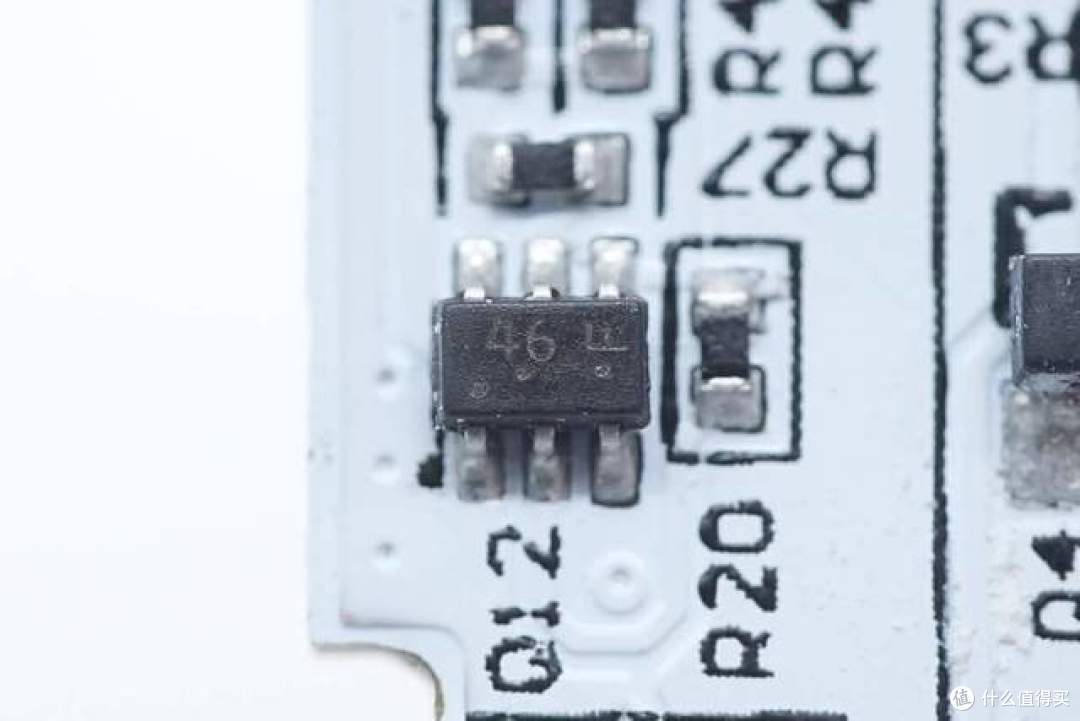

丝印46的开关管特写。

电源主控芯片，来自Silan士兰微，型号SD59D24C。SD59D24C是一款应用于移动电源的高集成度协议和电源控制芯片，集成4路USB端口（最多两个C口），兼容PD3.0，PPS，QC4.0+，FCP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充协议。内置4路死区可控的PWM驱动控制以实现双向、升/降压开关电源转换。内置高精度ADC，实现锂电池充放电管理。

SD59D24C功能丰富，为快充移动电源提供完整的解决方案。系统外围简单，大大降低BOM成本。封装方式为QFN-52。

Silan士兰微 SD59D24C芯片详情。

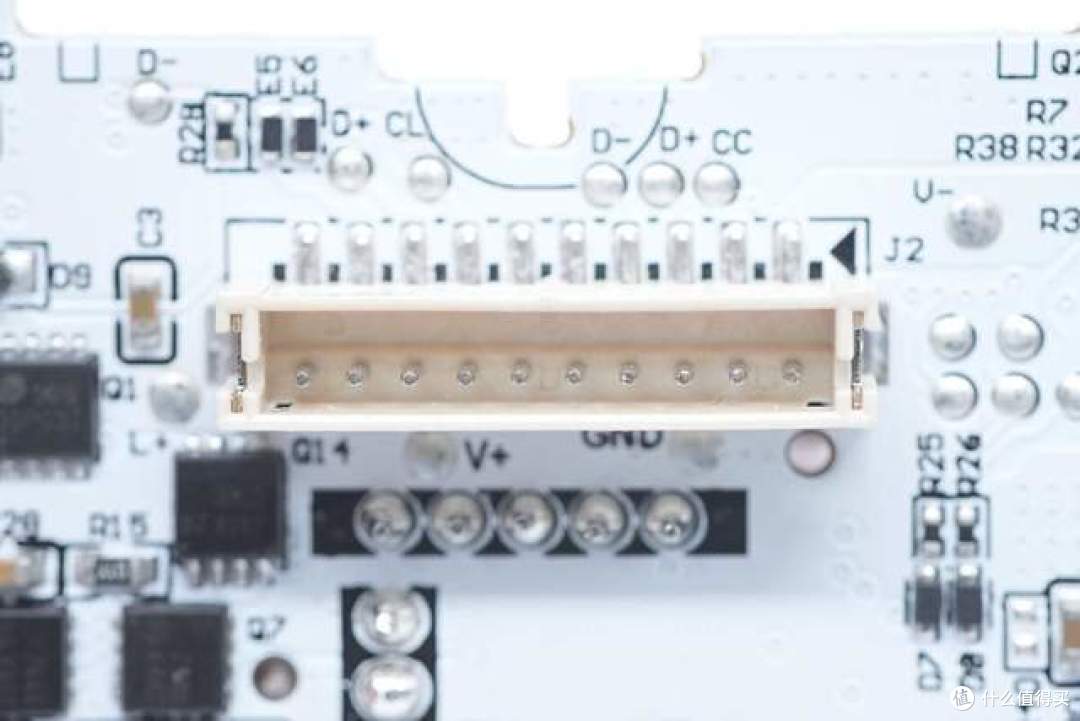

用于连接自带线线芯的插座特写。

插座旁边同样有一颗丝印3810的增强型功率MOS。

丝印为S4U7SF的开关管。

四颗开关管组成同步升降压全桥。

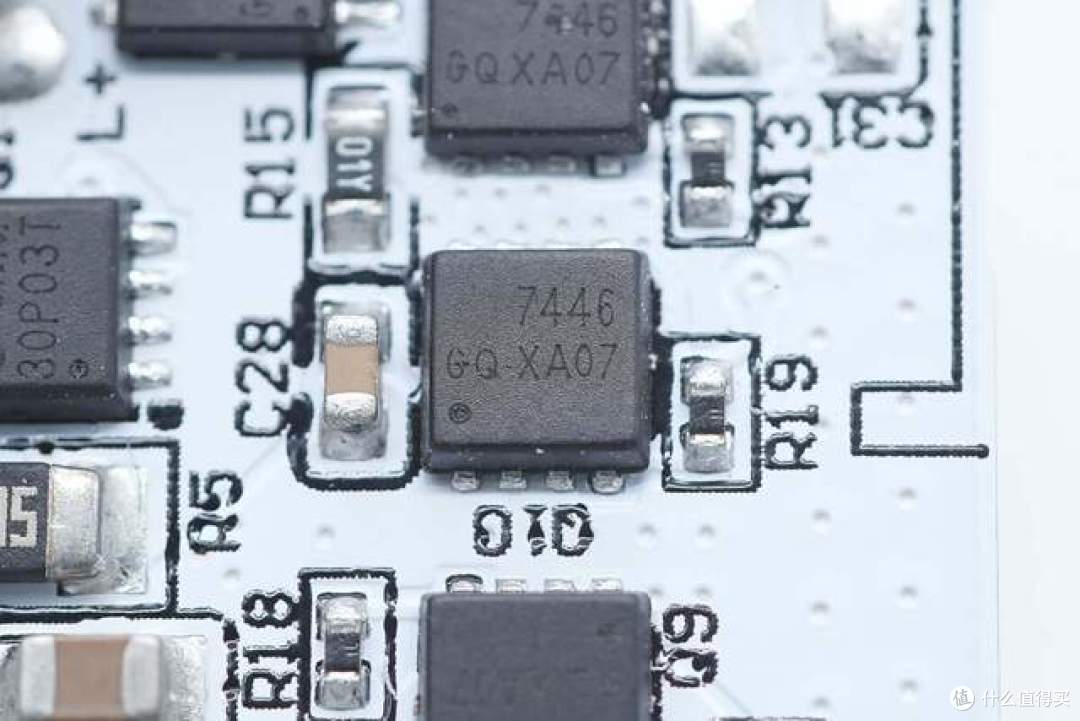

来看下特写，开关管丝印7446。

这里同样一颗低压滤波电容，来自Koas东佳，规格为25V 220μF。

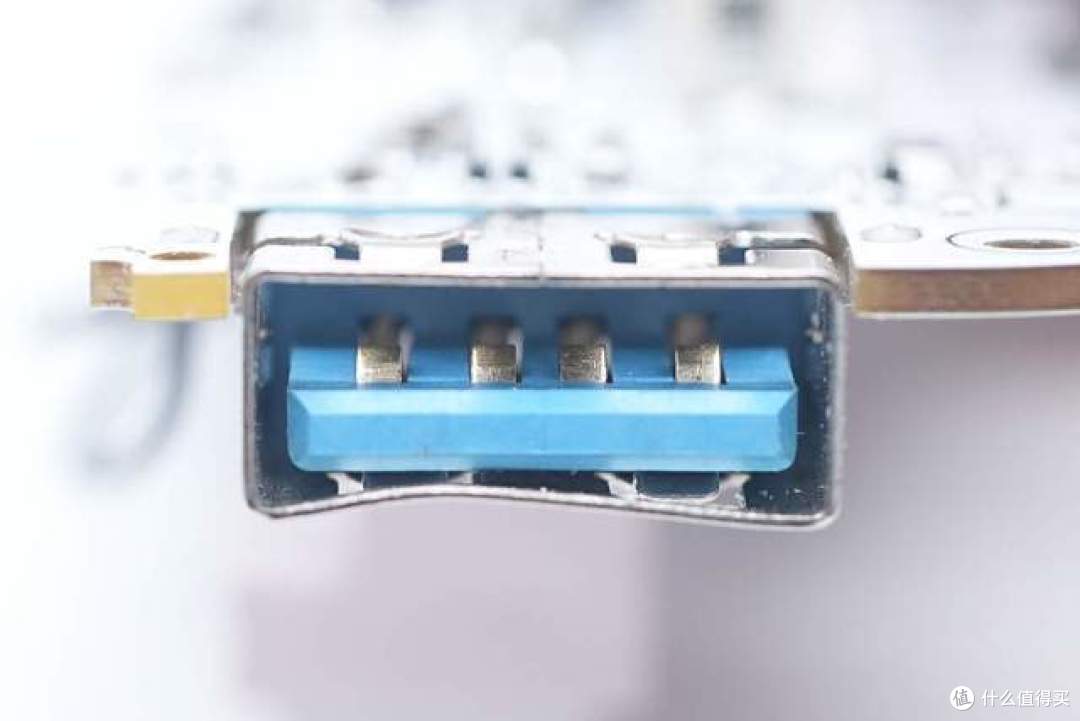

USB-A口特写，内部为蓝色胶芯，且可见4个触点。

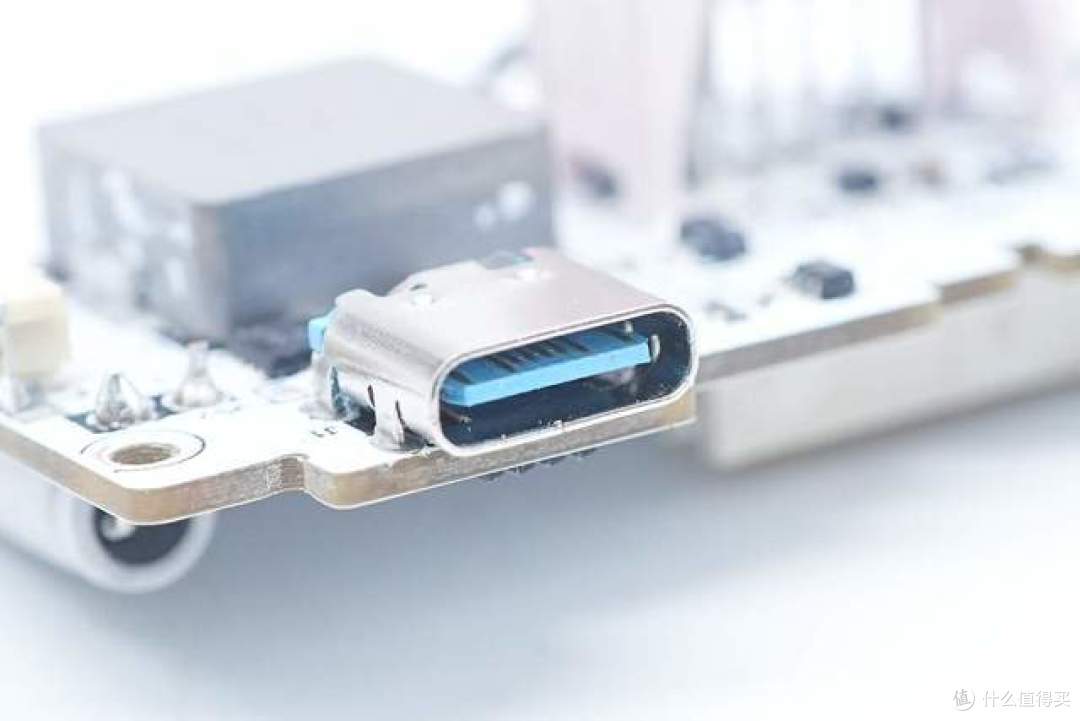

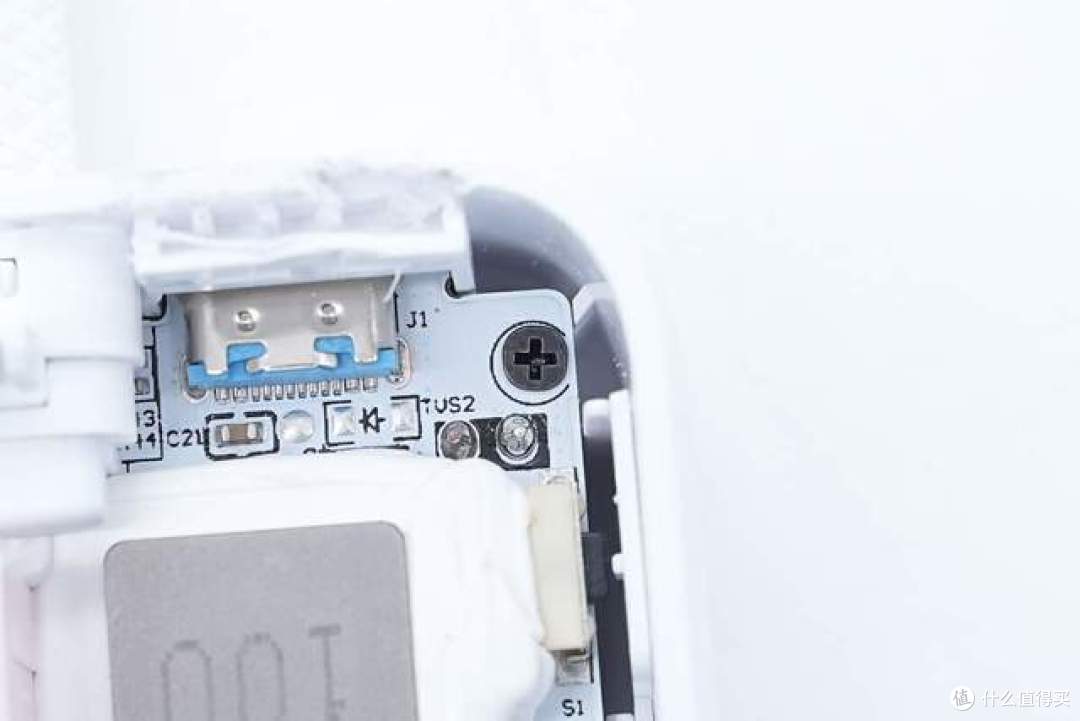

USB-C口母座特写，蓝色舌片不露铜。

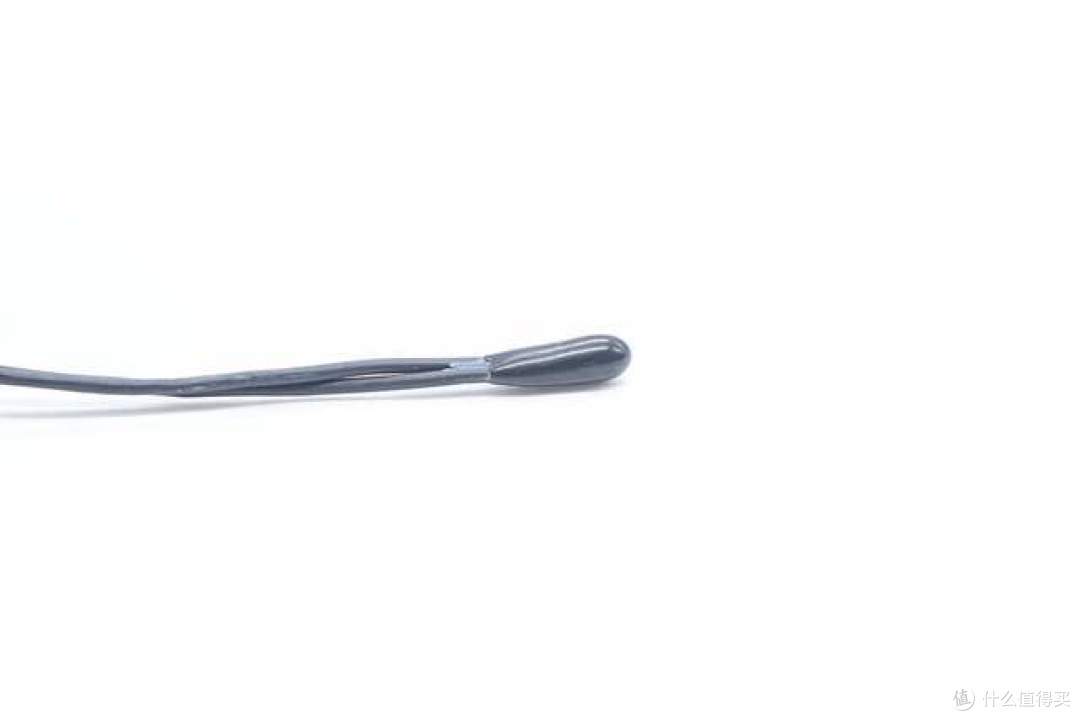

热敏电阻特写，用于监控电池和PCBA模块的温升。

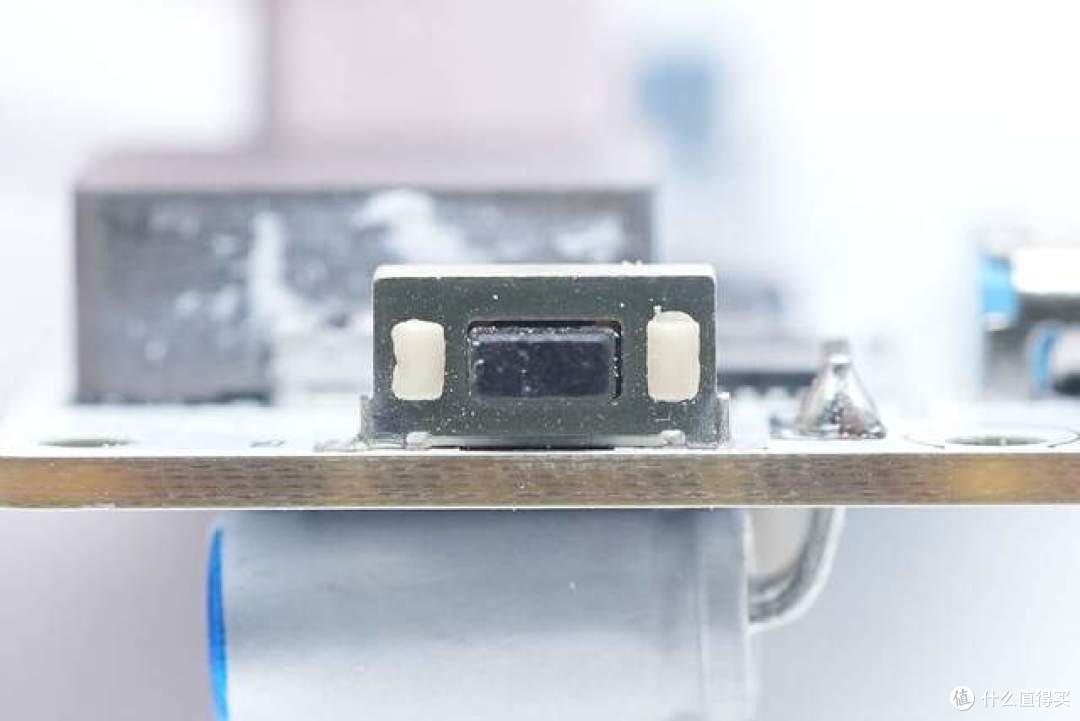

电源按键特写。

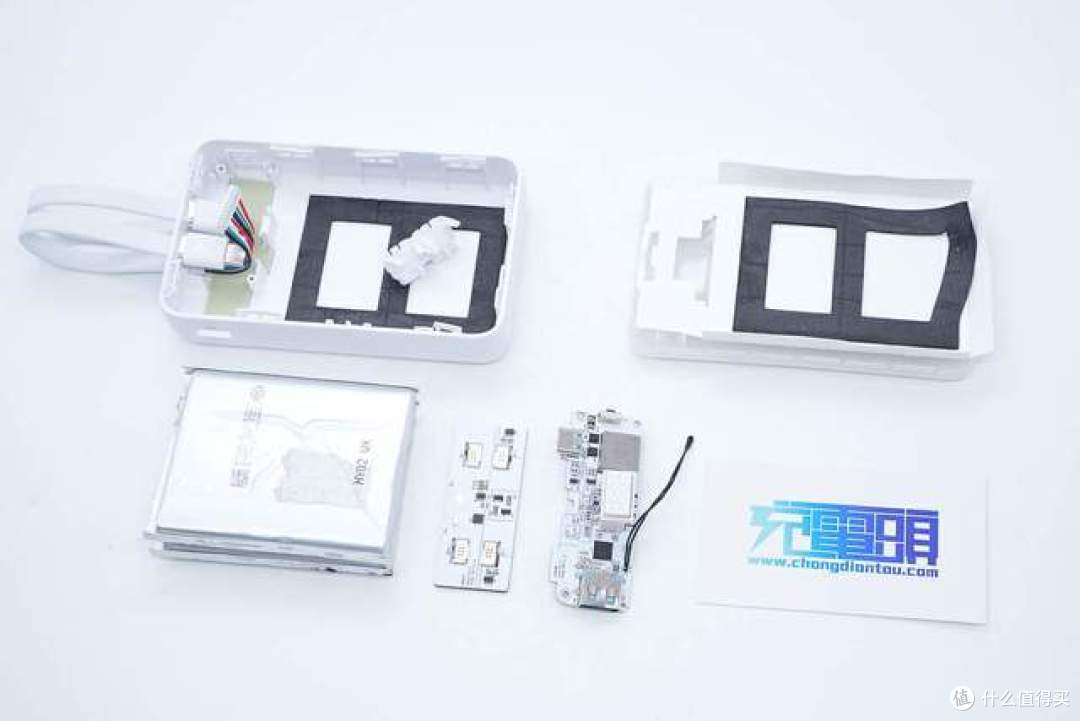

全部拆解为完毕，来张全家福。

充电头网总结

最后附上安克 ZOLO 30W自带线充电宝的物料清单，方便大家查找。

安克 ZOLO 30W自带线充电宝造型素净圆润，配备1A1C接口，和三根充电线，一根USB-C线和一根lighting内接于充电宝，还有一根C to C充电线。其中USB-C/USB-C线支持最高30W PD快充和20W输入功率，lighting线则支持27W快充，USB-A口也支持最高22.5W的输出功率，搭载内置于前盖的数显屏可实时显示剩余电量。

其内置安普瑞斯电池组，由两块软包电池串联而成，型号126280，标称电压3.7V，且通过3C认证。电源主控芯片来自Silan士兰微，型号SD59D24C，是一款高集成的电源控制芯片，整合充电协议管理、电池保护和电路控制多种功能。

安克 ZOLO 30W自带线充电宝内部多处打胶加固，PCBA模块、电池组等接触面全部黏贴泡棉保护，做工精细，保护到位。
