VNA 矢量网络分析仪校准前要做哪些准备？校准注意事项详解

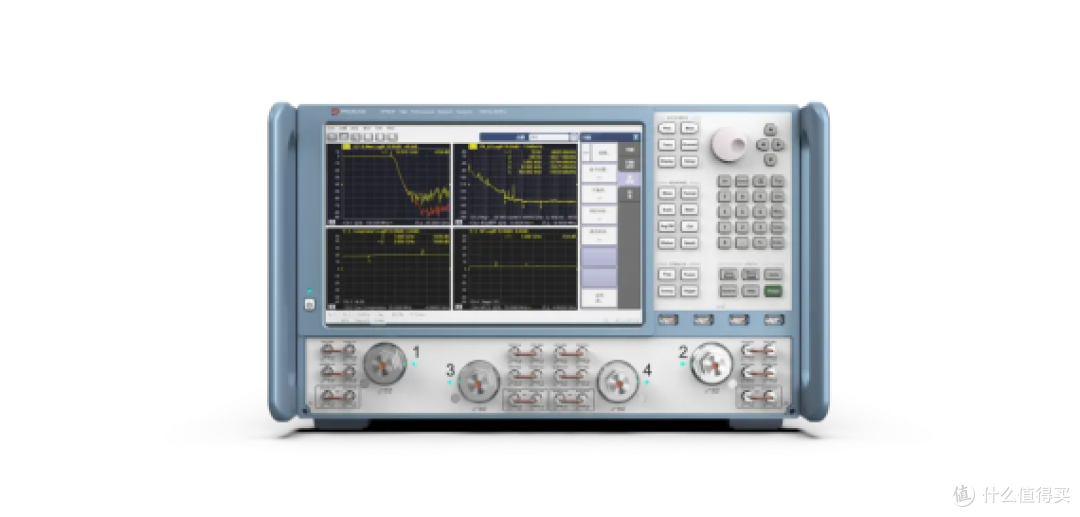

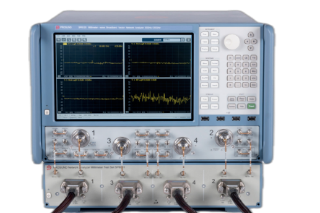

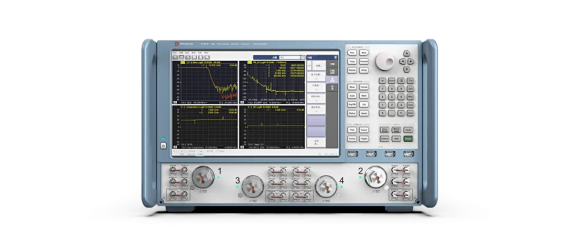

在射频微波领域，矢量网络分析仪（VNA）是每一位工程师不可或缺的"精密标尺"。无论是滤波器调试、天线匹配，还是PCB阻抗测量，校准质量直接决定了最终数据的可靠性。今天，我们就来聊聊校准前的那些关键准备工作和必须注意的细节。

PART.1

一、校准前的环境准备

温湿度控制是第一步：矢量网络分析仪对温度极其敏感，通常要求在23℃±2℃的恒温环境下工作。温度每变化1℃，测量结果可能产生0.01dB以上的偏差。建议开机预热至少30分钟（高端机型需1小时以上），让仪器内部振荡器和混频器达到热平衡状态。同时，相对湿度应控制在40%~60%之间，过高会导致连接器氧化，过低则容易产生静电。

电磁环境不容忽视。校准前务必关闭附近的手机、Wi-Fi路由器、蓝牙设备等潜在干扰源。大功率设备产生的电磁干扰会直接耦合到校准链路中，使校准系数偏离真实值。如果实验室存在强电磁环境，建议使用屏蔽室或电磁屏蔽电缆。

工作台整洁有序。将校准件、连接线缆、转接头等工具提前摆放整齐，避免校准过程中手忙脚乱导致误操作。建议使用防静电垫和防静电腕带，防止静电击穿精密器件。

PART.2

二、校准件与配件的检查

校准件是校准的"基准"，其状态直接影响校准精度。

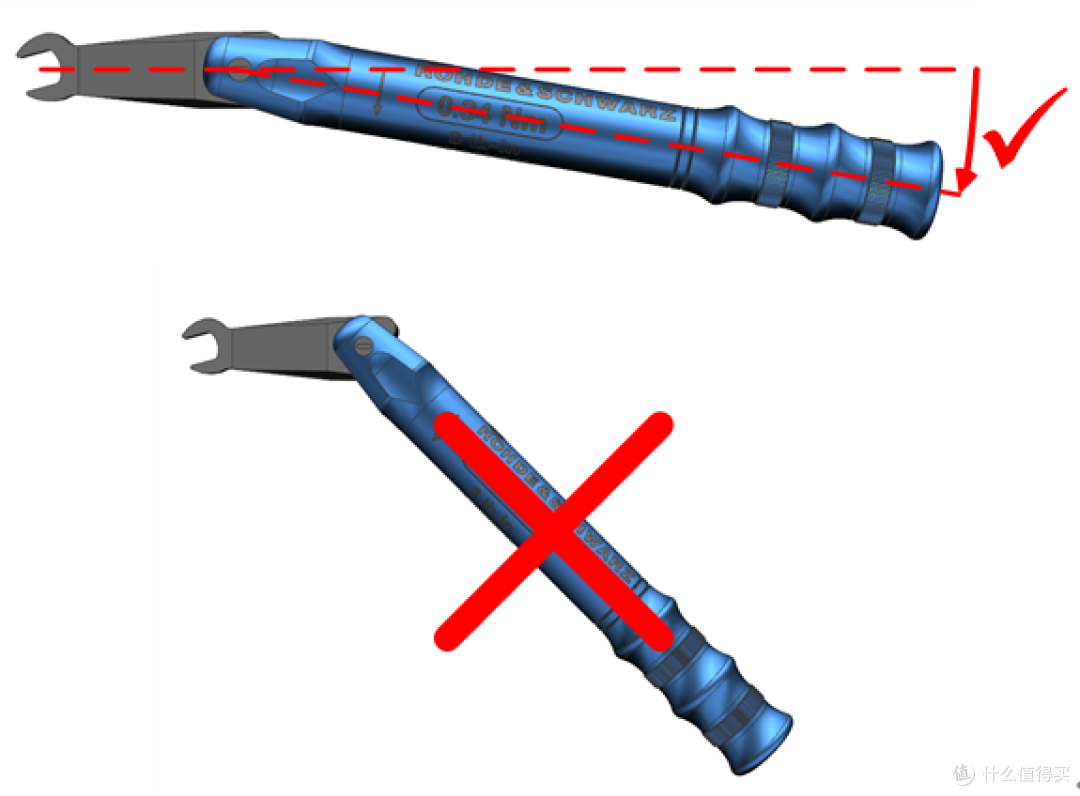

连接器检查：使用放大镜或显微镜检查校准件连接器表面是否有划痕、氧化、变形。SMA、N型等连接器若有轻微损伤，应立即更换。连接器螺纹应顺畅，不可强行拧紧，建议使用力矩扳手（SMA: 0.9N·m，N型: 1.4N·m）确保连接力矩一致。

线缆与转接头检查：检查测试线缆是否有弯折、挤压痕迹，转接头是否匹配。不匹配的转接头（如SMA转N型）若强行使用，会导致阻抗不连续，影响校准质量。

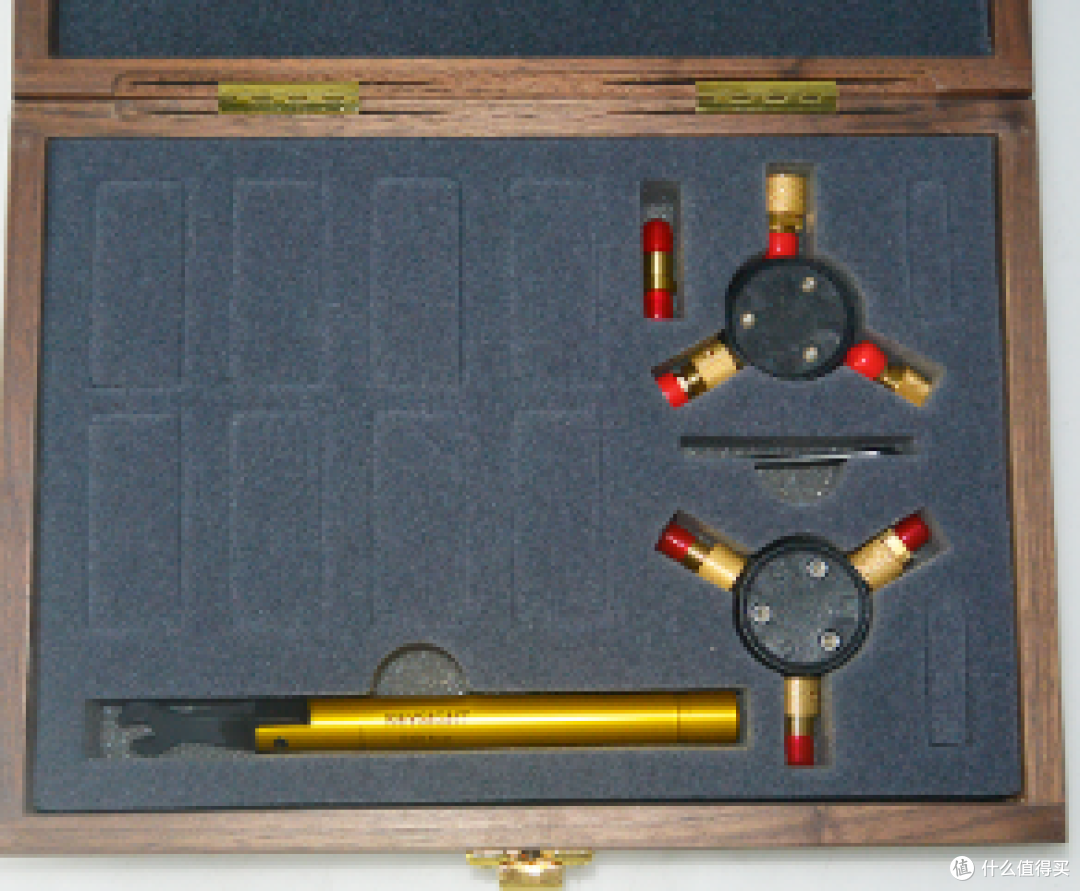

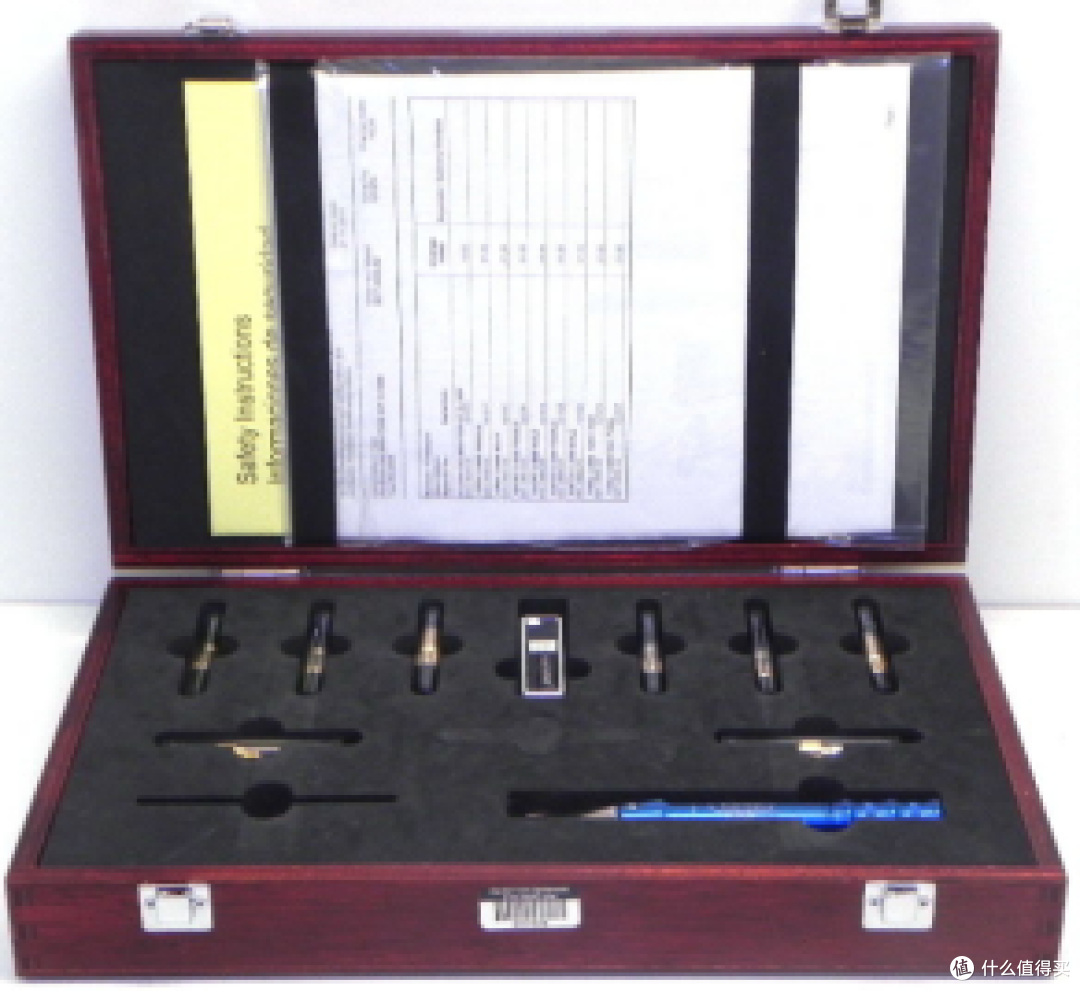

校准件完整性确认：标准校准套件通常包含Open（开路）、Short（短路）、Load（负载）和Through（直通）四种标准件。确认各标准件标识清晰、无混用，且在校准件的有效期内。高精度校准件（如3.5mm、2.4mm）有明确的频率范围和校准件模型参数，不适用配套的模型参数将引入额外系统误差。校准参数获取和输入如下图所示步骤：

PART.3

三、仪器参数设置要点

频率范围设置：校准频率范围应覆盖实际测量频率，且不宜过宽。频率范围越宽，校准点越多，校准时间越长，但精度未必提升。建议根据DUT（被测件）的工作频段合理设置。

中频带宽（IFBW）选择：较窄的中频带宽（如1kHz）可以提高动态范围和测量精度，但扫描速度较慢；较宽的带宽（如10kHz）速度快但噪声较大。校准阶段建议使用较窄带宽，确保校准系数准确。

1) 减小中频带宽可提高动态范围，提高的程度如下公式：

A=10lgIFBW1/IFBW2

2) 增大中频带宽可提高测试速度

常用：1kHz/10kHz/70kHz

当起始频率<10MHz，中频滤波器带宽相对于起始频率比值过大，减小带宽到100Hz

功率电平设置：校准功率应与实际测量功率一致。过高的功率可能损坏校准件（尤其是电子校准件），过低的功率则信噪比不足。一般建议设置在-10dBm至0dBm之间。测试功率常用：-10dBm，衰减和隔离测量：>0dBm

点数设置：校准点数应与测量点数一致。若后续测量更改点数，校准数据将失效，需重新校准。

频点间隔对应的相位差

 ±π/2（±90°） 之内

频点间隔

  ∆f

  Le为电缆的电长度

测试点数

   常用：401/801/1001/1601, 2001…

   N≥SPAN/∆f+1=(SPAN∙4∙L_e)/(3∙10^8 )+1

   例1：SPAN=30GHz,Le=10m;

   扫描点数N>=4001点；可设为4001点

   例2：SPAN=39.99GHz,Le=1m;

   扫描点数N>=535点；可设为801点

PART.4

四、校准过程中的关键注意事项

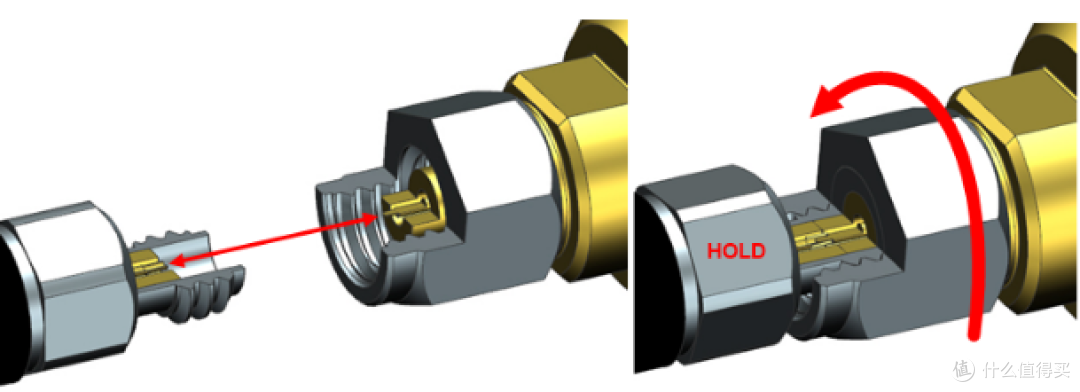

连接顺序有讲究:连接校准件时，先对准连接器轴线，轻轻旋入螺纹，再用力矩扳手拧紧。切勿在未对准的情况下强行旋转，这会严重损伤连接器内导体。

校准顺序可任意次序：以SOLT（Short-Open-Load-Through）校准为例，不必严格按照仪器提示的顺序依次连接各标准件。

保持连接稳定：校准过程中，测试线缆和校准件的位置应相对固定，避免移动导致接触电阻变化。建议将线缆自然弯曲放置，不要过度拉扯或弯折。

注意校准件温度：长时间手持校准件会使其温度升高，影响电气特性。建议佩戴手套操作，或将校准件放置在工作台上连接。

保存校准数据：完成校准后，务必及时保存校准文件（.cal或.cst格式），并记录校准时间、环境条件、所用校准件编号等信息。建议每次测量前调用已保存的校准文件，并检查校准状态指示是否为"Cal On"。

PART.5

五、校准后的验证

校准完成后，不要急于测量DUT，先进行简单的验证：

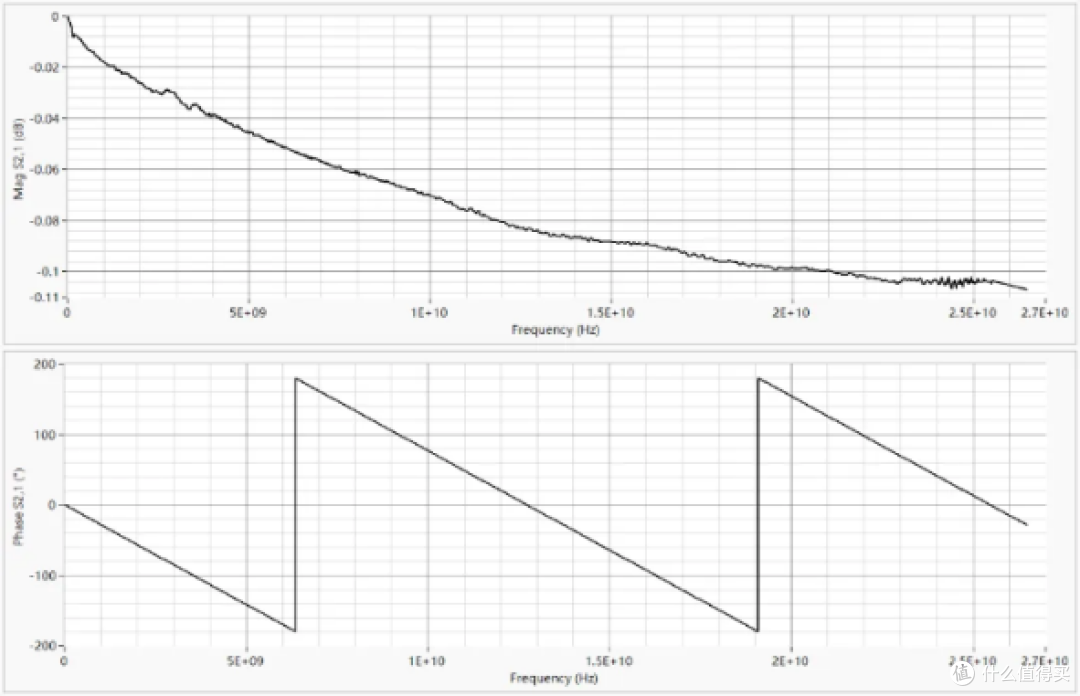

直通验证：连接Through标准件，检查S21初始损耗=0，初相=0°，26.5GHz损耗不大于0.2dB。

负载验证：连接Load标准件，检查S11应接近校准件标称值（通常优于-30dB）。

反射验证：分别连接Open和Short，检查反射系数的相位差是否接近180°。

若验证结果异常，应排查连接器、线缆、校准件或参数设置问题，重新进行校准。

PART.6

六、结语

矢量网络分析仪的校准是一项需要耐心和细心的工作。"三分仪器，七分校准"这句话在射频领域广为流传。做好校准前的准备工作，严格遵守操作规范，才能确保每一次测量都精准可靠。希望这篇文章能帮助各位工程师在校准工作中少走弯路，测出更真实的数据！
