玄戒三芯齐发，拆解圈第二天就开工了：哪些参数经得起开盖，哪些得等九月真机

8月24日，小米玄戒芯片技术沟通会一口气发了三颗芯片：玄戒O3、玄戒O100、玄戒D100。央视新闻按照惯例，这种发布会在数码圈留下几个热搜、一堆跑分数字，然后大家等九月真机。但这次不一样——发布会结束不到24小时，拆解圈集体开工了。

8月25日一早，谈三圈更新《三层堆叠芯片？拆解玄戒O100的先进封装》，一天14.5万播放、2500多条评论。哔哩哔哩万扯淡直接发出玄戒O3芯片的开盖拆解。哔哩哔哩Kurnal则发了一期标注"感谢小米的委托"的玄戒O3芯片分析，评论区盖了2700多楼。哔哩哔哩对关注芯片逆向的人来说，这次的看点甚至比发布会本身更密：以往从发布到拆解，得等量产机上市，这次是发布第二天，芯片本体就被端上了操作台。

先把三颗芯片是什么捋清楚

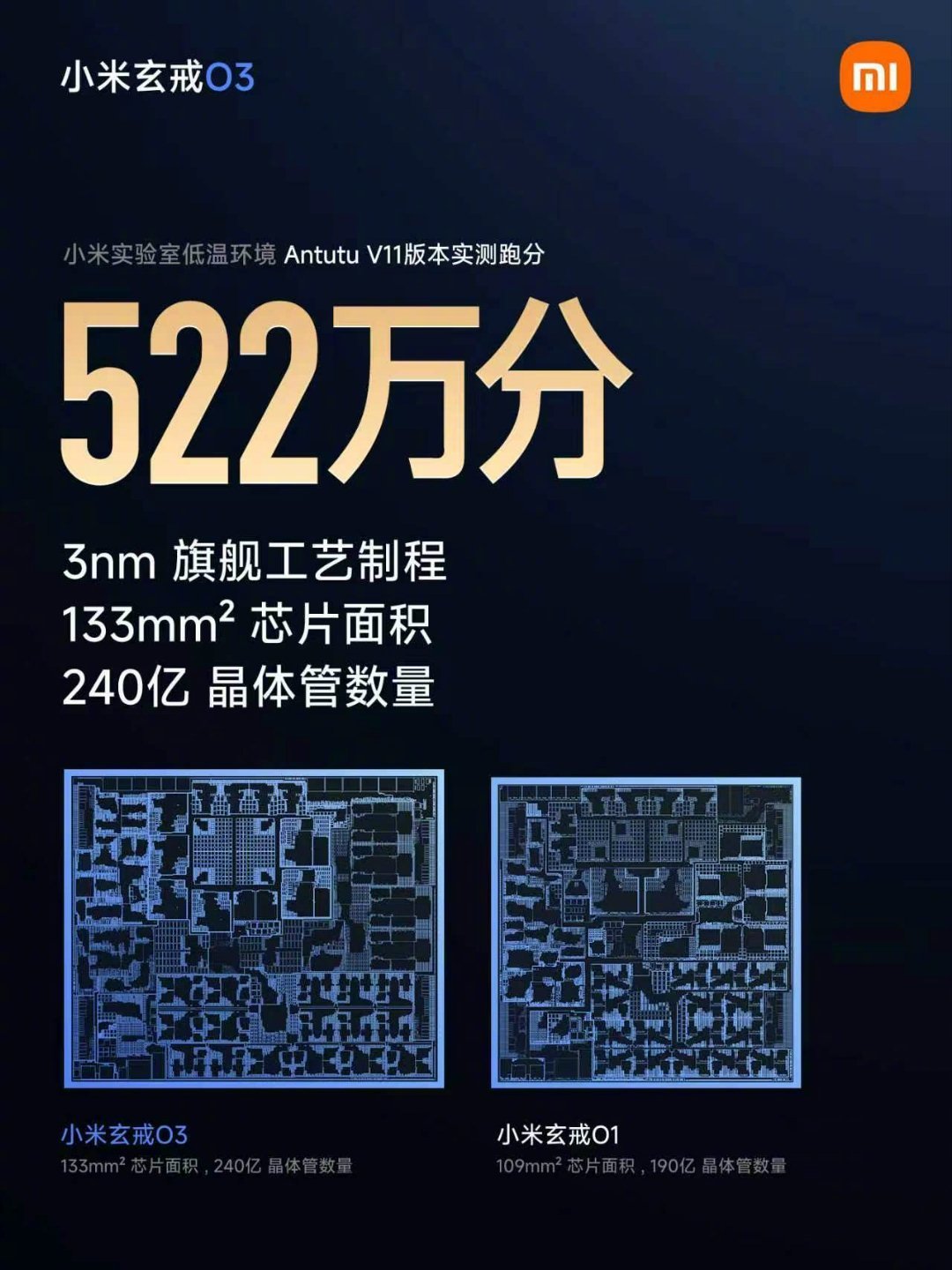

• 玄戒O3：AI旗舰SoC。3nm工艺，十核全大核CPU，安兔兔522万分，官方称这是首个突破500万的旗舰SoC，GPU相比上代玄戒O1性能提升85%、功耗降低64%。雷军主频最高4.35GHz，GeekBench 6.5单核3945分。官方口径它是全球首个支持LPDDR6的旗舰移动SoC，财联社报道称LPDDR6内存核心合作伙伴是长鑫存储。财联社这颗芯片今年9月首发搭载小米18 Fold，小米平板9 Pro Max同步搭载。央视新闻

• 玄戒O100：端侧AI加速芯片，是小米第一颗专门面向端侧大模型的AI加速芯片，研发完成，明年商用。懒酱的日记本它用上"行业首款6nm晶圆级垂直堆叠封装"，搭配混合键合工艺，目标是解决内存墙问题。中国新闻网

• 玄戒D100：智驾高算力AI芯片。官方称国内首款3nm智驾芯片，20核CPU+16核NPU，最高支持160GB统一内存，可本地部署200B参数大模型，同样明年商用。雷军

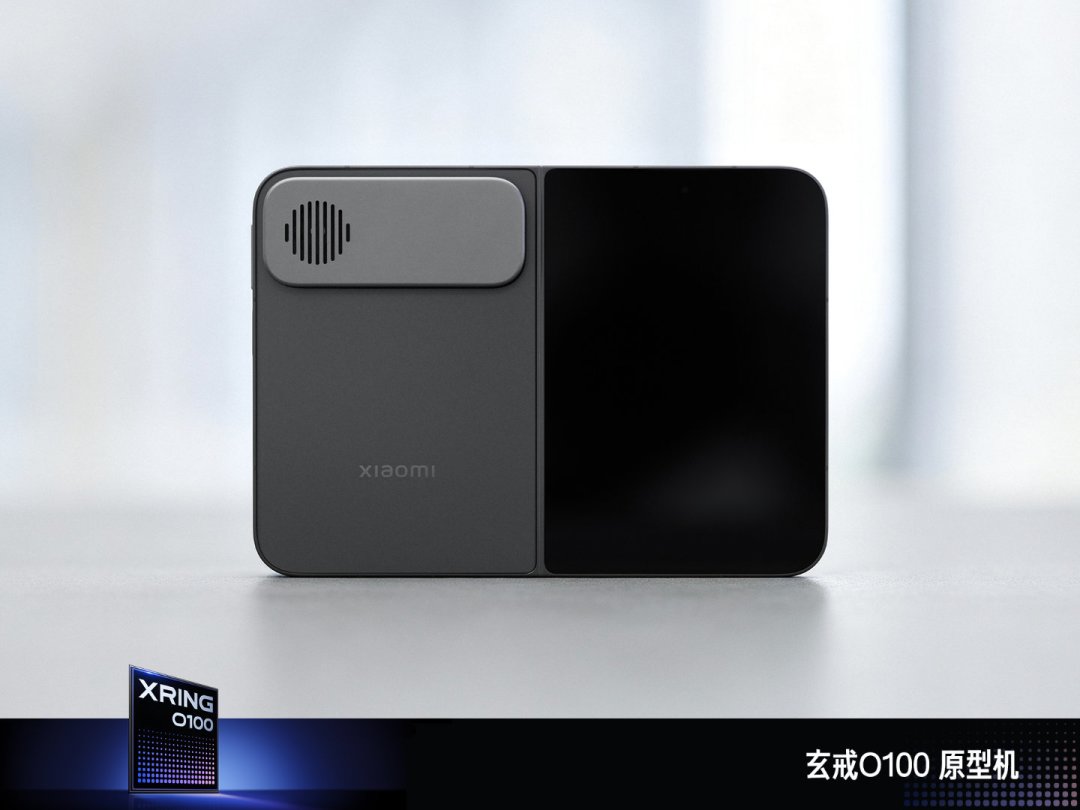

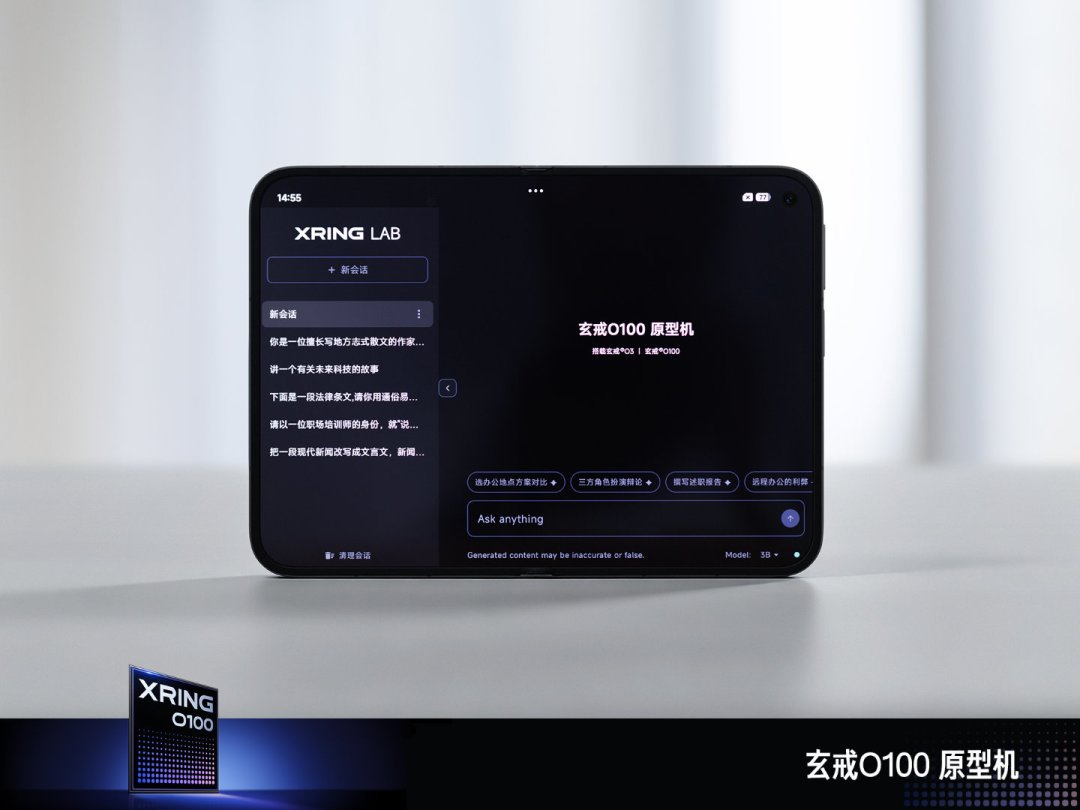

发布会现场还有两台原型机，其中玄戒O100原型机是O3+O100双芯协同的AI演示终端：砍掉影像模组、主板重制、相机deco位置塞进10W主动风扇。卢伟冰内置MiMo端侧模型，官方实测可达每秒295 tokens。去现场的博主确认了，这台机器是技术验证机，不会量产。肥威

为什么O100才是这次拆解的主战场

三颗芯片里，O3的性能有跑分工具兜底，D100上车还早，真正让拆解圈兴奋的是O100——它卖的不是算力数字，是封装结构。

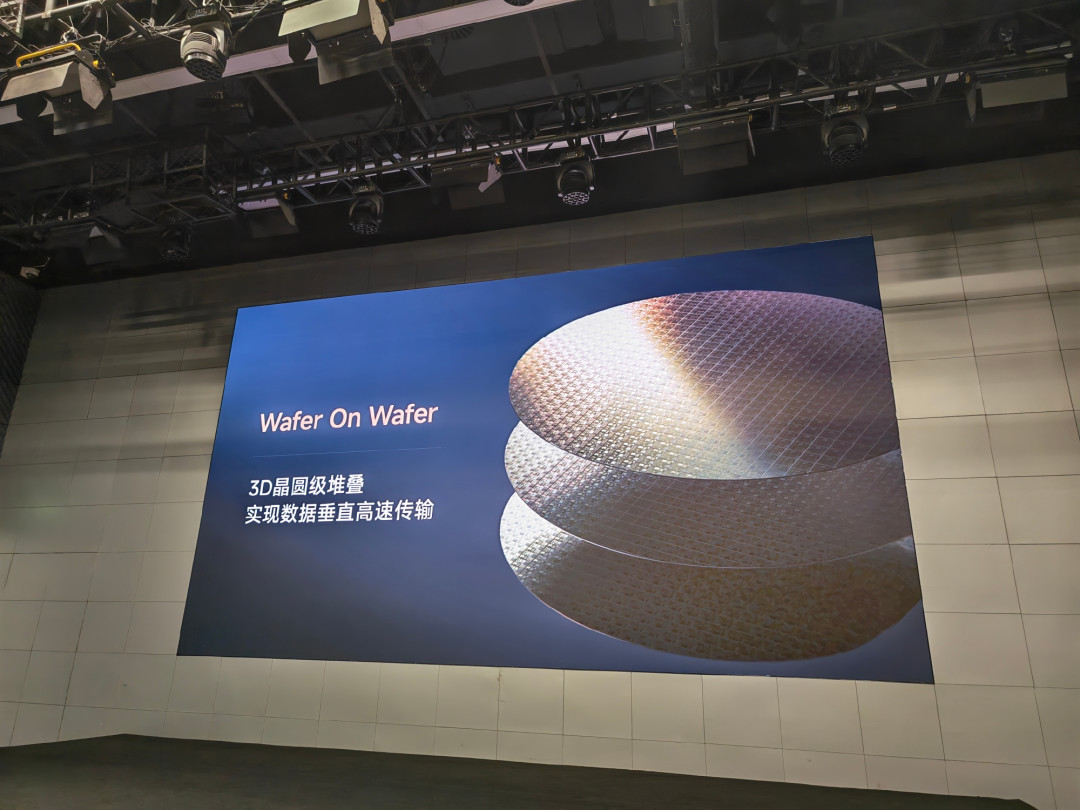

背景是"内存墙"：端侧跑大模型，瓶颈往往不是算力不够，而是内存带宽喂不饱算力。传统方案里内存和计算芯片并排躺着，数据跑路靠走线；O100的思路是把内存和计算单元垂直叠起来，距离变短、通路变宽。

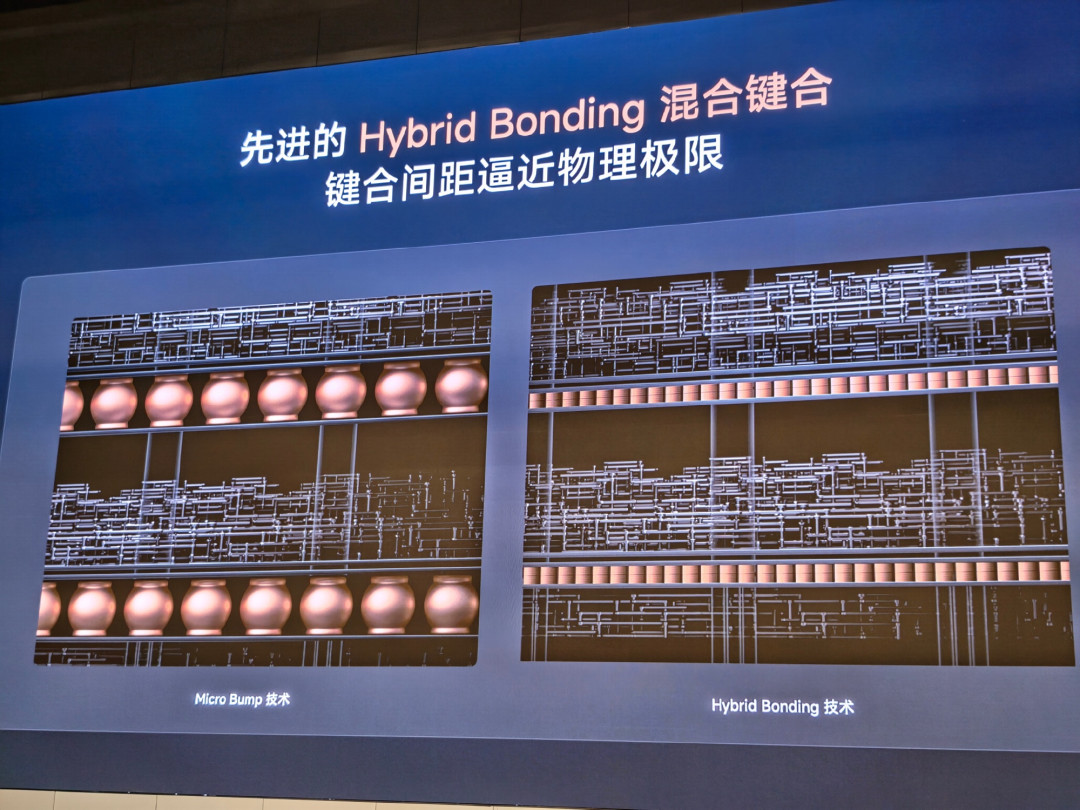

实现这个思路靠两样东西：TSV硅通孔（在硅片上打垂直微孔，把上下层电路连起来）和混合键合（层与层之间不用传统焊球，直接铜对铜键合，连接密度高出一个量级）。这两样也正是谈三圈这期视频的主角。

注意他标题里的那个问号——“三层堆叠芯片？”。官方话术是"6nm晶圆级垂直堆叠封装"，但到底是几层die、每层承担什么角色，目前只有发布会PPT，没有截面图。有博主根据现场资料推测带宽"1.2TB/s以上、堪比HBM"，这个数字没有官方确认，先让子弹飞一会儿。旌旗超智能等真正的截面抛光图出来，层数和键合界面一眼可见，这才是逆向该等的硬货。

评论区的架，一半是情绪，一半值得看

谈三圈视频评论区2500多条评论，基本分两拨。

一拨是熟悉的粉圈互战：“这芯片最大的缺陷是设计厂商为小米”“玄戒有不少前海思的人，本质是华为芯片”——这类是立场输出，没有信息量，可以直接略过。

另一拨是真讨论，集中在"先进封装技术来自谁"。两边都摆出了有分量的事实：台积电本身就是全球第一梯队的先进封装玩家（CoWoS、SoIC）；而大陆也有多家厂商在做2.5D和3D先进封装，且封装环节的设备自主率比前道晶圆制造更高，不容易被卡脖子。"玄戒产品一上市就允许深度拆解，很自信的表现。"这条高赞评论点出了这次事件的特殊性。哔哩哔哩芯片设计到底是不是自己的，发布会说了不算，开盖和截面会说话——这大概就是逆向这个爱好存在的全部意义。

官方参数里，哪些经得起开盖，哪些经不起

这是最值得整理的一张表。不是所有参数都能靠拆解验证，搞清楚边界，才不会被评论区的节奏带偏：

规律很清楚：结构和工艺类说法，拆解能验证；性能和归属类说法，拆解验证不了。所以评论区围绕跑分归属的互撕其实打错了靶子——跑分交给评测工具，真正该盯的是后续截面图。

接下来值得蹲的四个信号

1. 9月小米18 Fold发布：首发搭载玄戒O3的量产机，整机拆解会立刻跟上，O3的die照片届时公开——十核布局、GPU设计是不是和发布会口径一致，一图便知。雷军

2. O100的截面图：原理科普已经有了，实锤要等真芯片切片，重点看堆叠层数和键合质量，验证或推翻"三层堆叠"的问号。

3. O100原型机的走向：官方说明年商用，但这台10W风扇的验证机明确不量产，最终商用形态是什么，值得持续观察。

4. 明年D100上车：3nm智驾芯片落地到小米自家车型，到时候又是一轮新的拆解素材。

最后提醒一句：雷军自己在沟通会上都说了，“芯片很贵，不建议拆开看彩蛋”。旗舰die单颗成本不菲，开盖翻车就是纯亏。想体验逆向的乐趣，蹲拆解视频就好，真机到了自然有人替我们动手。

对关注逆向研发的人来说，这次玄戒发布真正有意思的地方在于：官方把封装结构当卖点端上台面，拆解圈24小时内就接了招。九月的整机拆解和O100截面，会是第一波验证，我们到时候接着聊。
