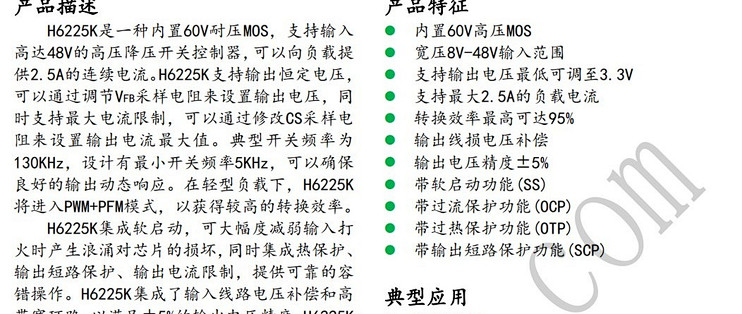

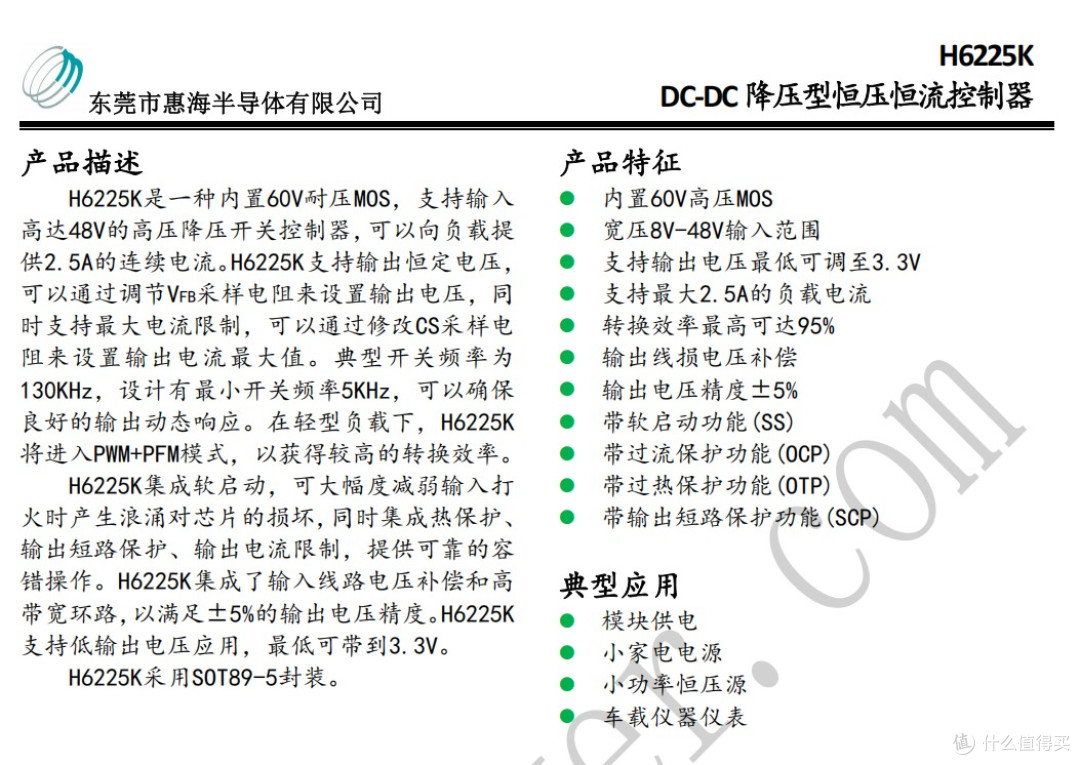

一、方案介绍：

惠海半导H6225K 是一款内置 60V 耐压 MOS 管的高压降压开关控制器，支持 48V 输入电压，可向负载提供 2.5A 连续输出电流。

芯片支持恒压输出，可通过调节 VFB 采样电阻设置输出电压；同时支持输出限流功能，可通过修改 CS 采样电阻设定最大输出电流。

器件典型开关频率为 130kHz，内置 5kHz 最小开关频率，确保优异的输出动态响应。轻载条件下，H6225K 自动进入 PWM+PFM 工作模式，以提升转换效率。

芯片集成软启动功能，可有效抑制输入浪涌与上电冲击，降低对芯片的损坏；同时集成过温保护、输出短路保护、输出限流保护，实现可靠的容错运行。

H6225K 内置输入线电压补偿与高带宽环路，电压精度高，并支持低输出电压应用，最低输出电压可达 3.3V。

H6225K 采用 SOT89-5 封装。

二、方案应用：

惠海半导体H6225K是专为高性价比供电方案设计的高精度降压恒压芯片，已在各大厂商大批量应用，出货量大、稳定成熟、性价比高。

3.3V,5V,9V,12V,18V,24V,36V,48V,50V,55V,60V,72V,80V,85V,90V,100V,110V,120V,150V,180V,200V
