客厅游戏ITX小钢炮，机械大师 E06 装机展示
2026-09-29 11:23:39
0点赞
0收藏
0评论
前言
今天装一台客厅游戏ITX小钢炮，选用了机械大师 E06，一款卧式ITX机箱，采用上下分层设计，抽拉外壳大大提升组装便捷性，木饰板的加入能让机箱更好的融入居家环境。机箱尺寸为229 × 227 × 145 mm（长*宽*高），CPU散热器支持到70mm，显卡支持200mm长，两槽半高显卡，前面板支持安装2把8cm风扇，支持Flex 1U电源，底部支持安装1个3.5寸硬盘和1个2.5寸硬盘。此次平台为Ultra 5 245K + B860 + RTX 5060，主板选用了七彩虹 CVN B860I GAMING FROZEN V20，采用白色PCB，做工用料都不错，内存搭配使用了宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2，显卡为技嘉 GeForce RTX 5060 OC Low Profile 8G，一款半高显卡，散热方面选择了风冷方案，选用了ID-COOLING IS-67-XT BLACK，电源是全汉 Flex-500G，1U小尺寸，80 Plus银牌认证。
配置清单：
处理器：英特尔 酷睿 Ultra 5 245K
主板：七彩虹 CVN B860I GAMING FROZEN V20 WIFI
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：技嘉 GeForce RTX 5060 OC Low Profile 8G
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：ID-COOLING IS-67-XT BLACK
风扇：机械大师 Kaka Lock 8 × 2
电源：全汉 Flex-500G
机箱：机械大师 E06 耀夜黑
整机展示

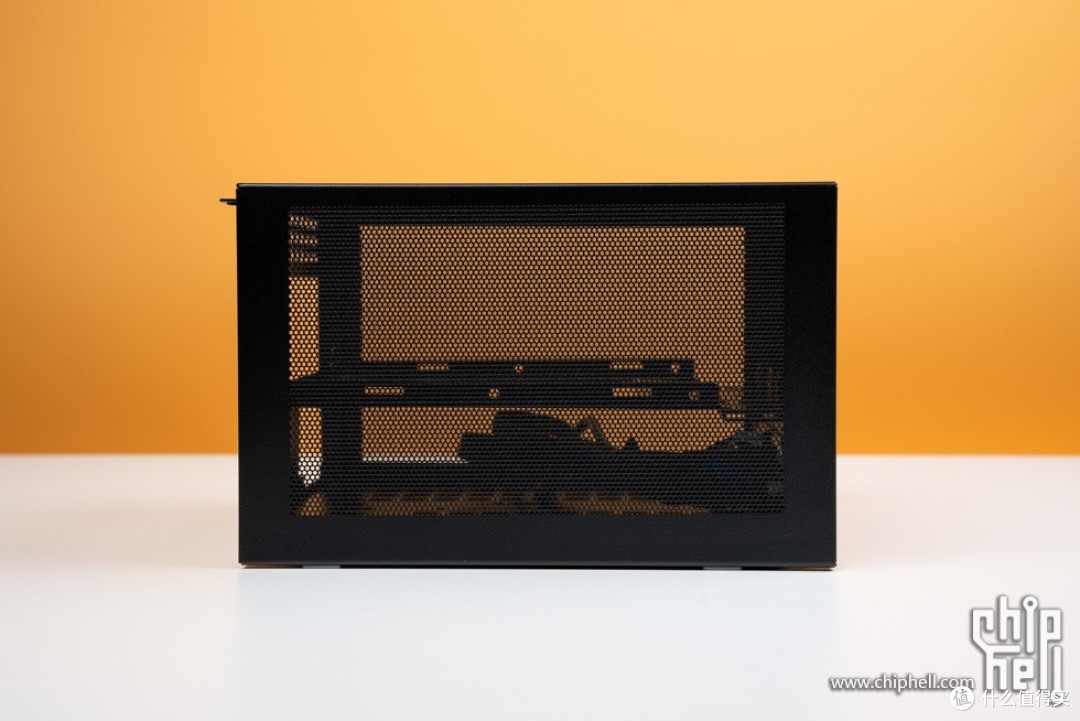

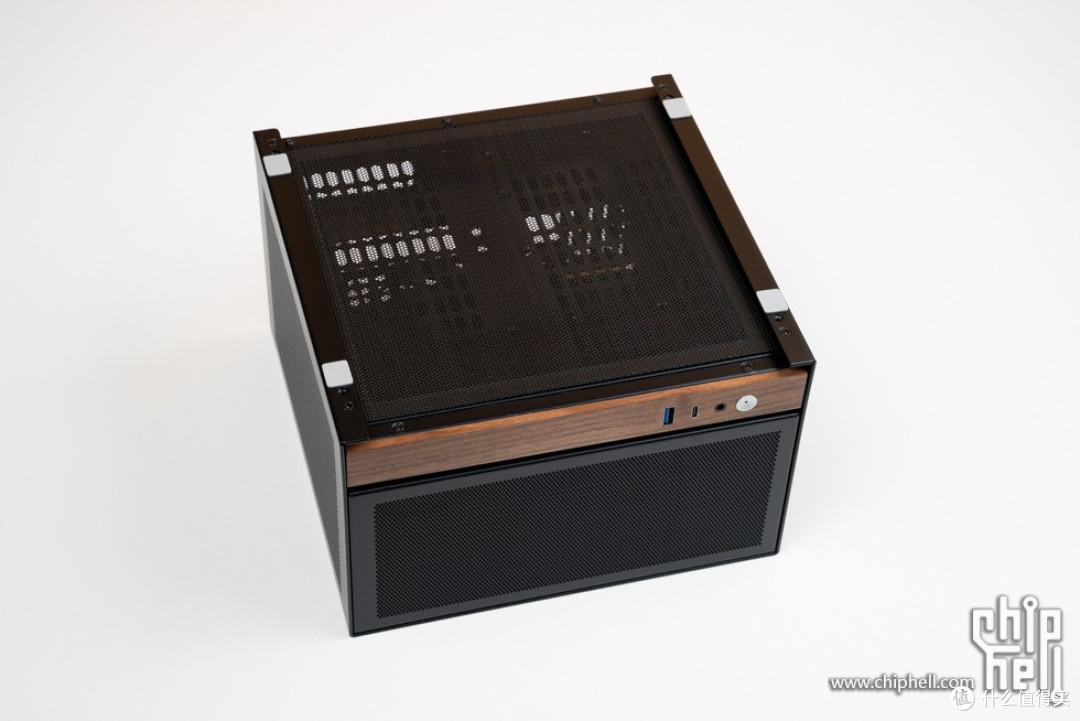

整机多角度展示。

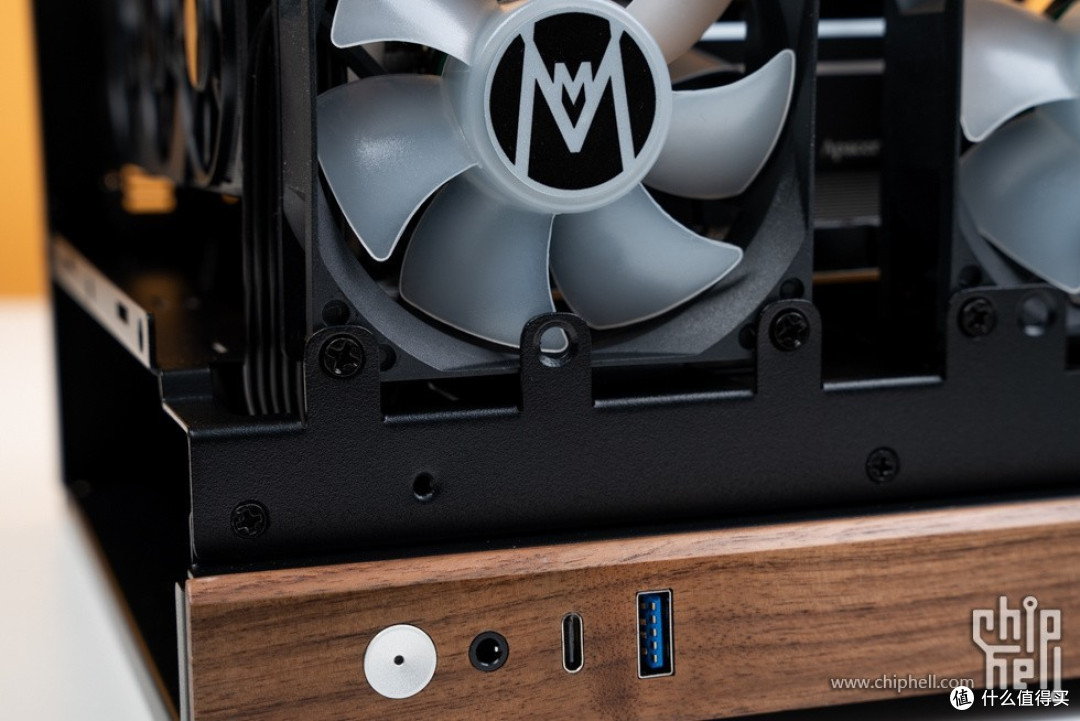

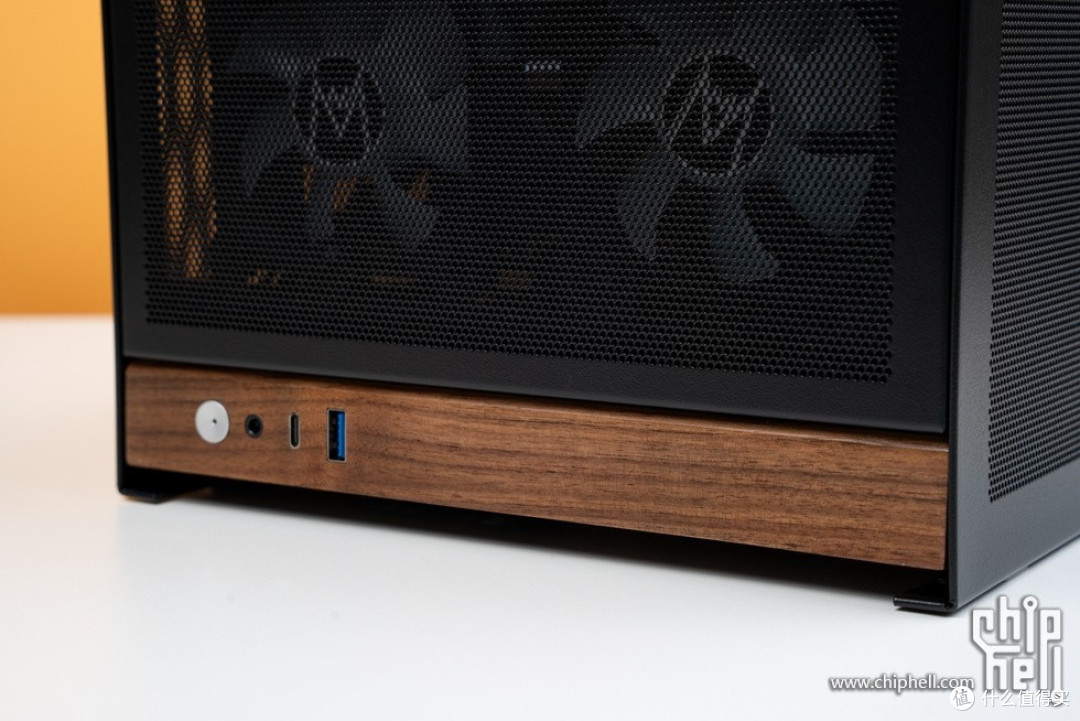

前置按钮及接口，从左至右依次是金属按钮开关、二合一音频、Type-C 10G、USB 3.0 5G。

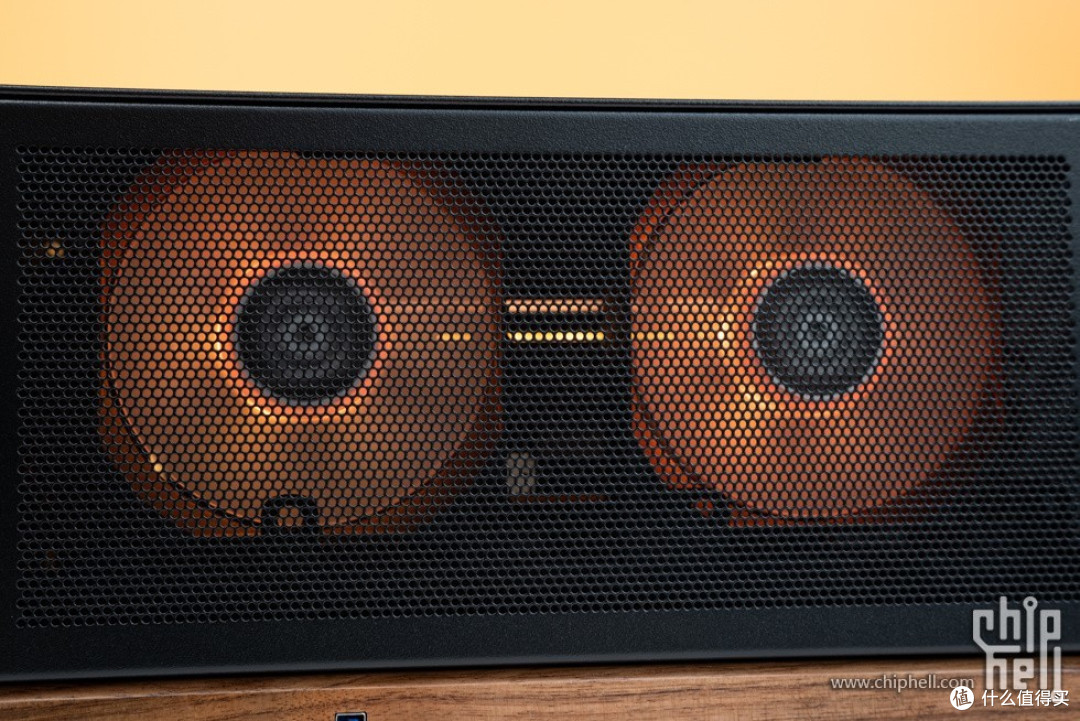

前置2把8cm进风风扇。
外壳做工细节。

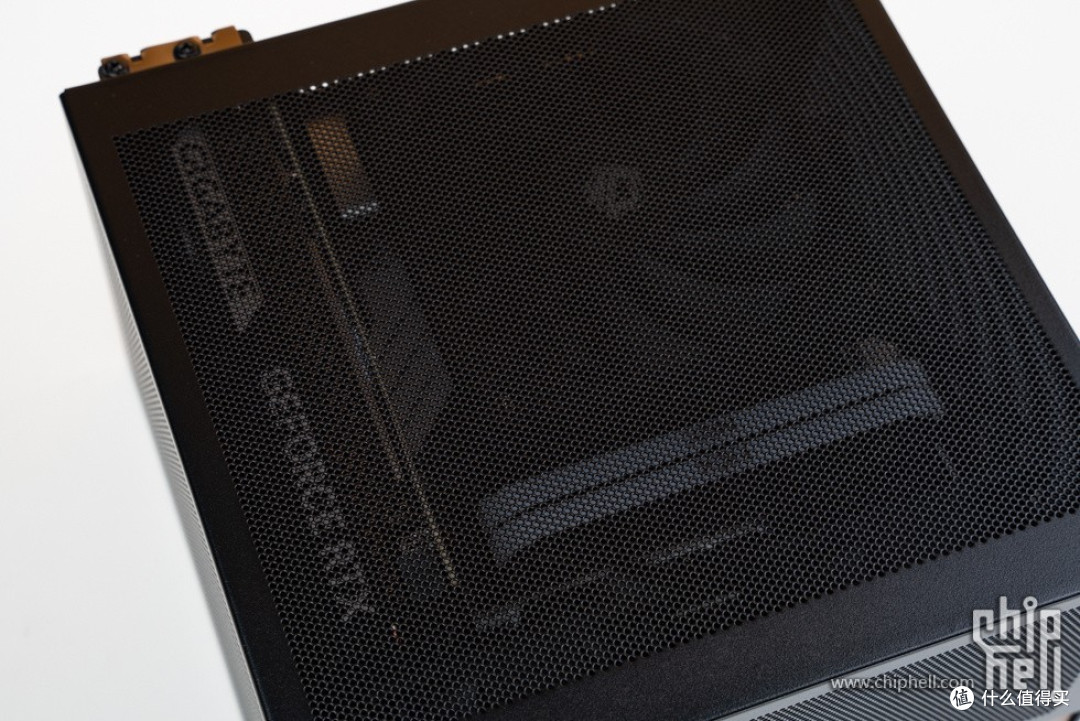

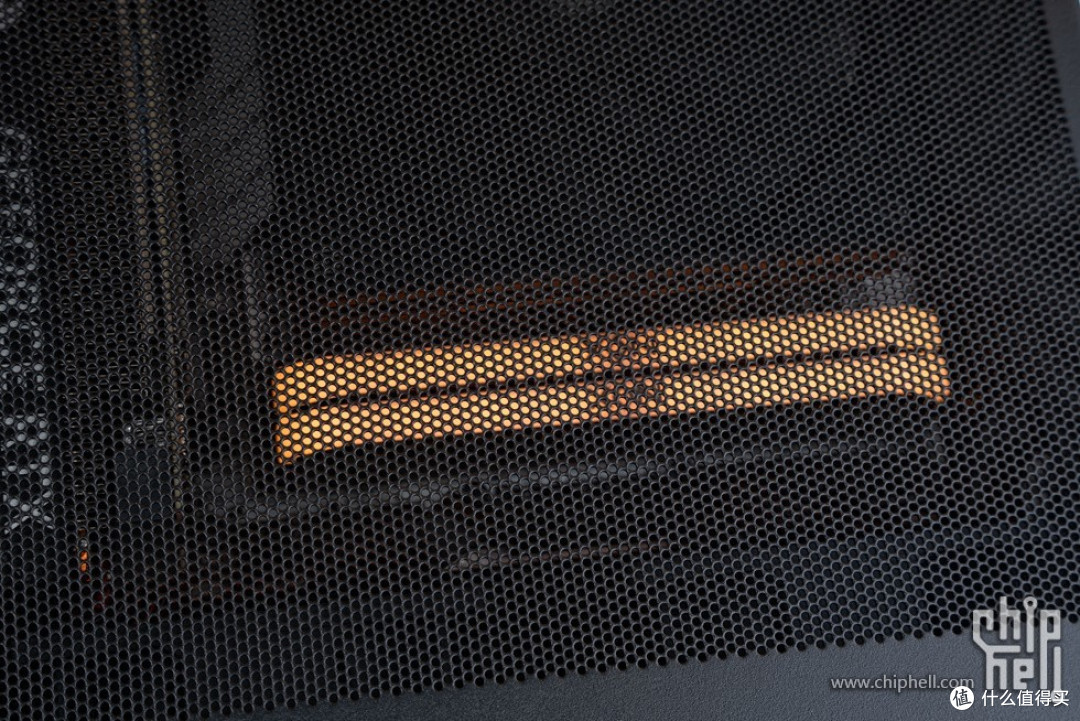

Mesh网孔细节。
I/O胡桃木饰板细节。

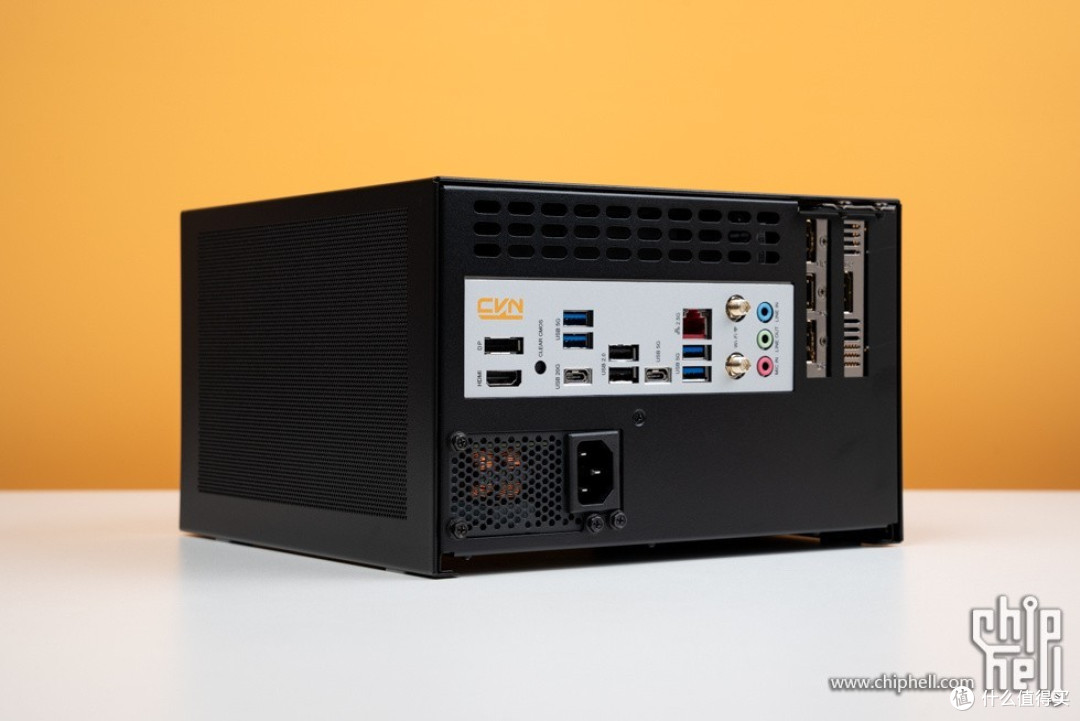

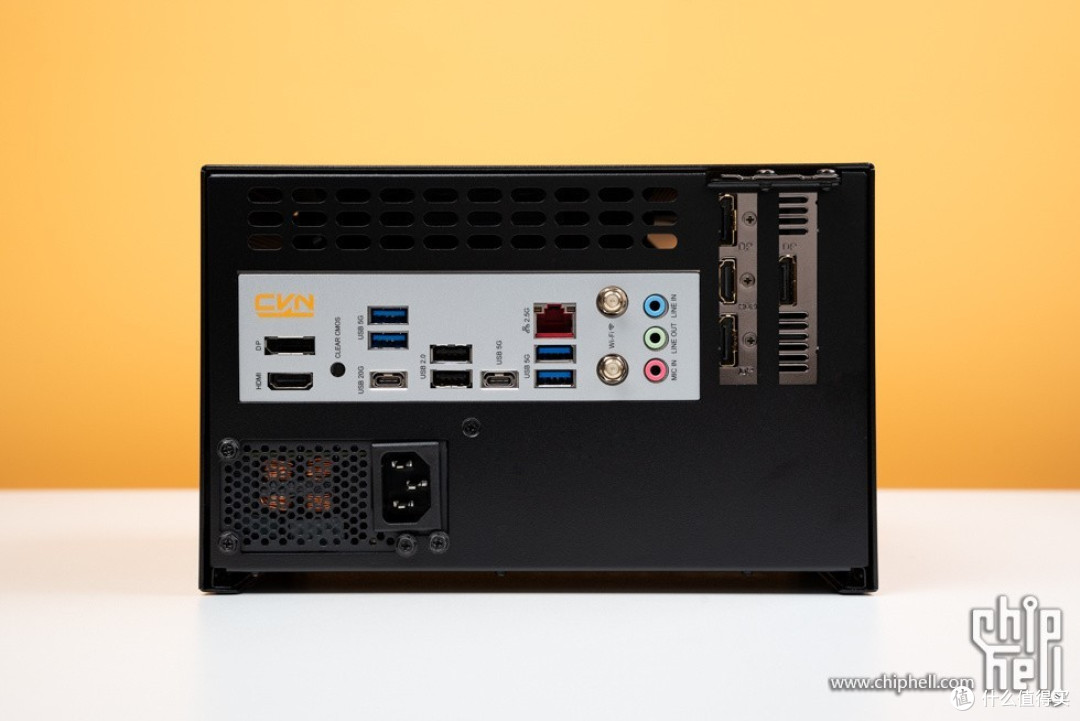

机箱尾部一览。

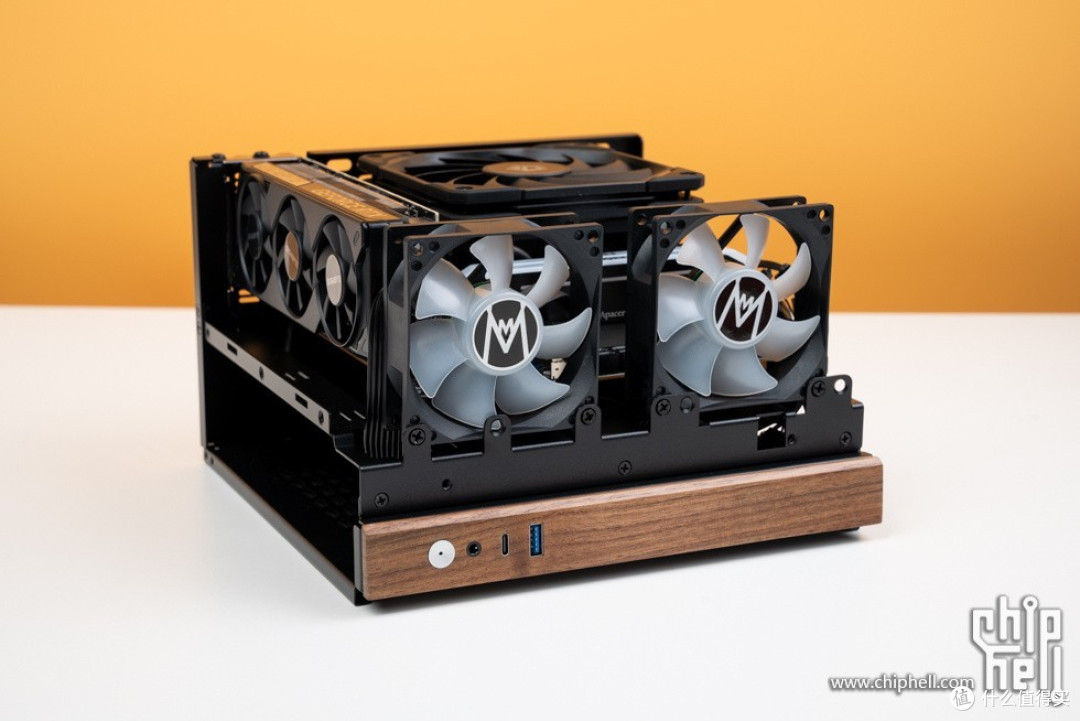

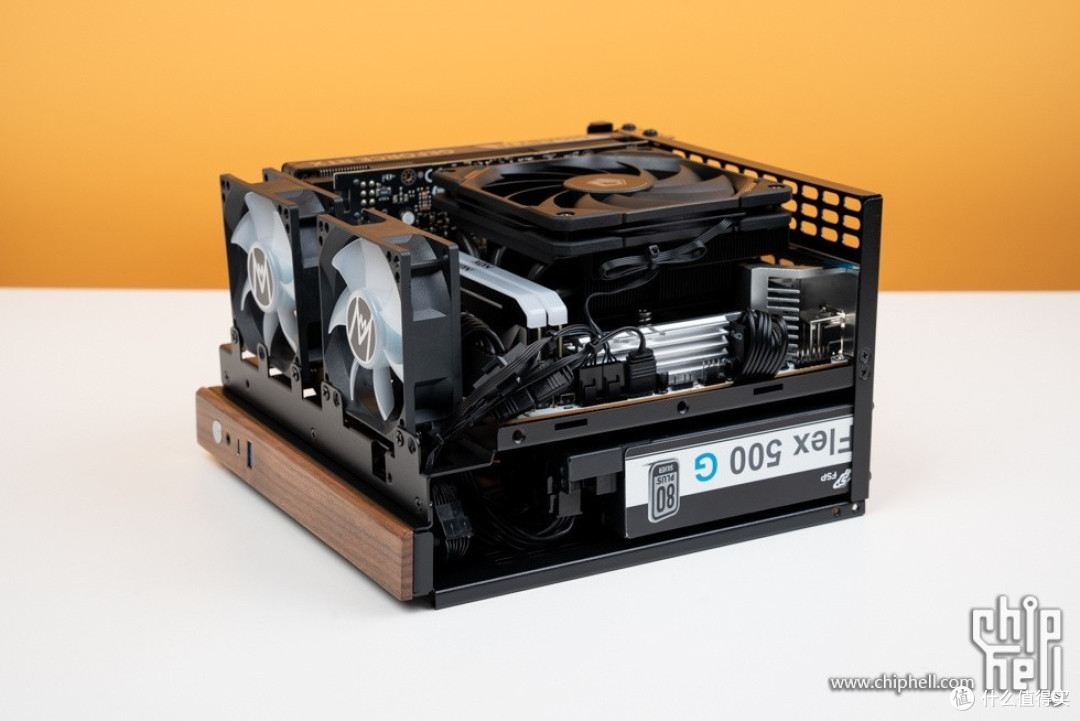

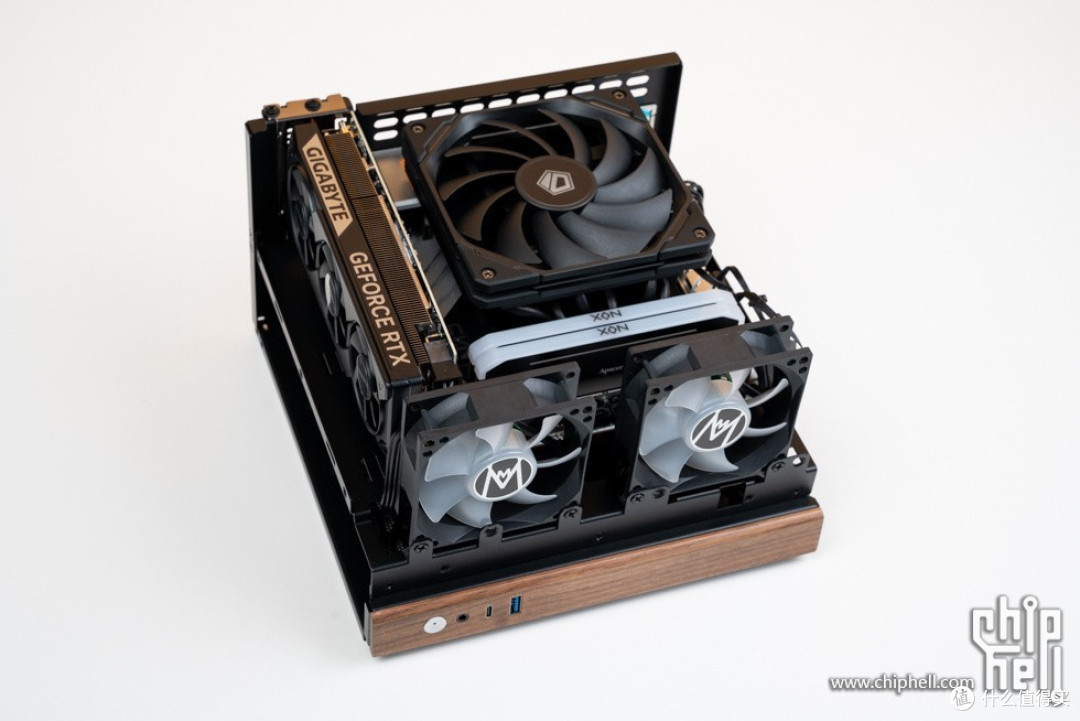

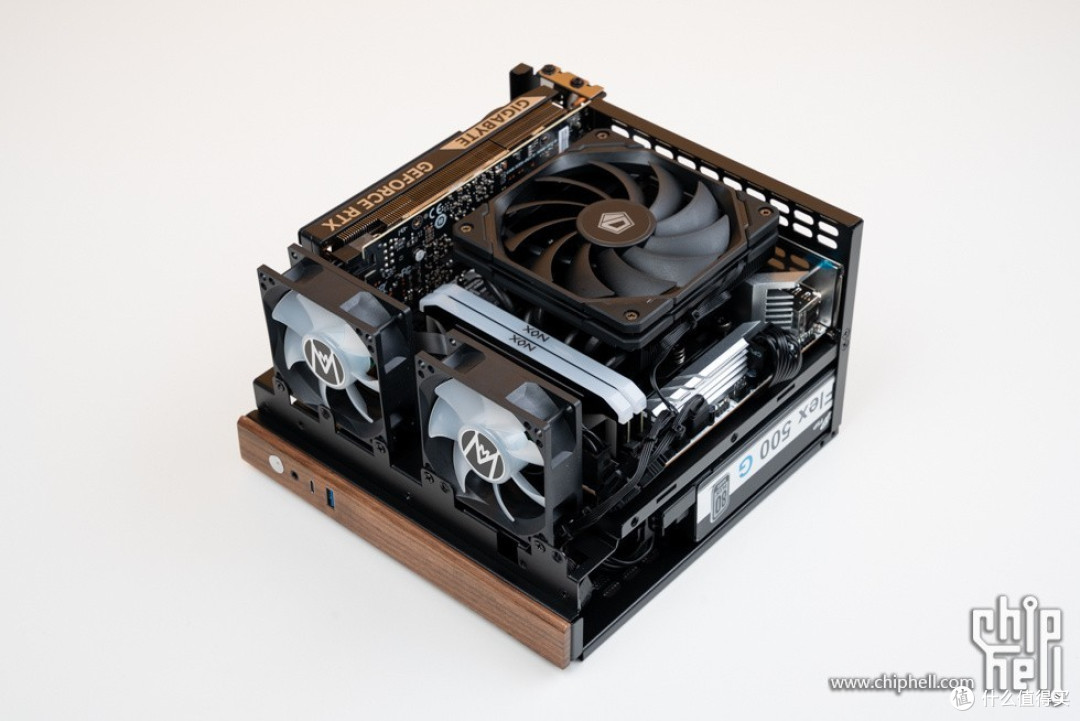

抽出外壳后，可以看到内部硬件，方便维护和拆装。

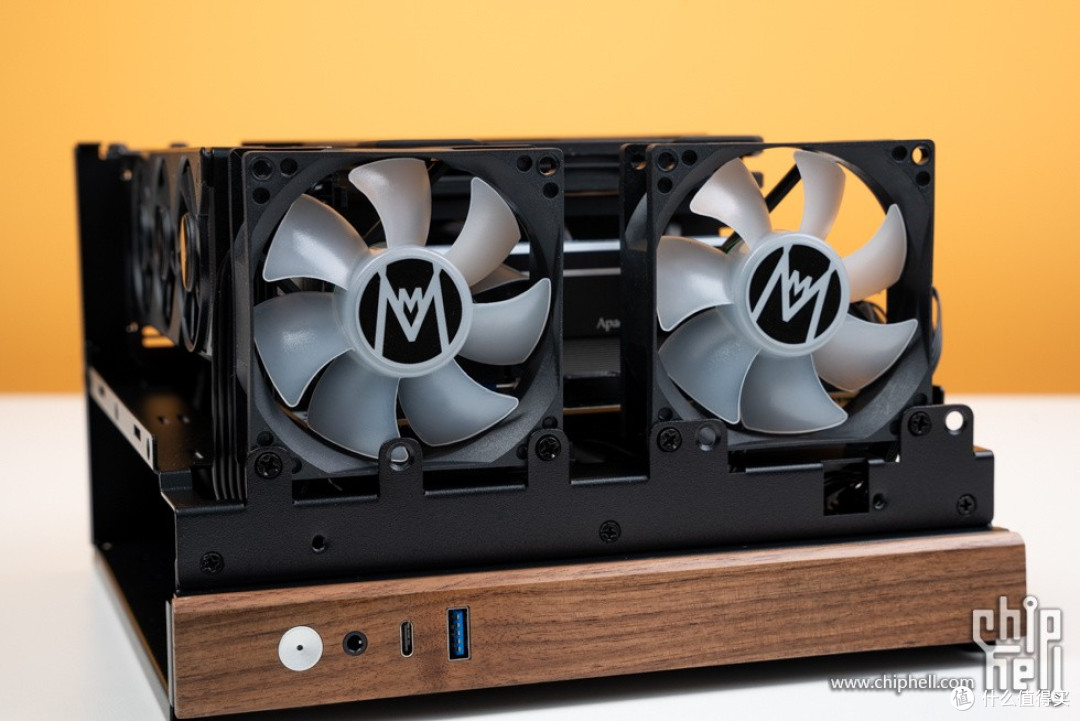

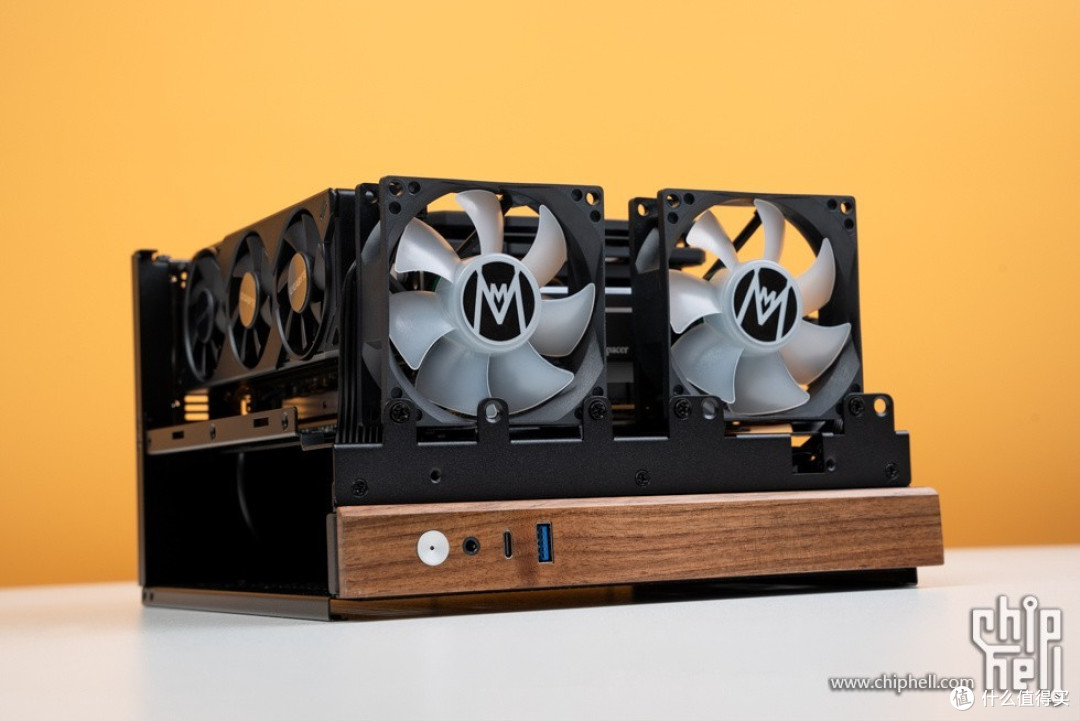

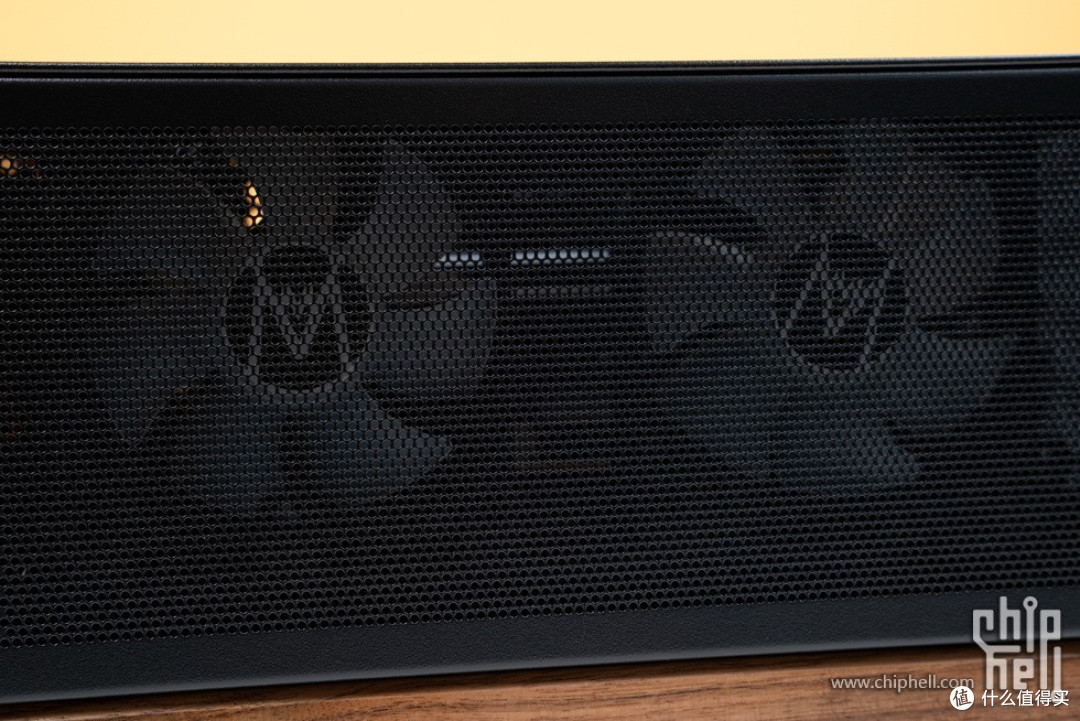

前置8cm进风风扇。

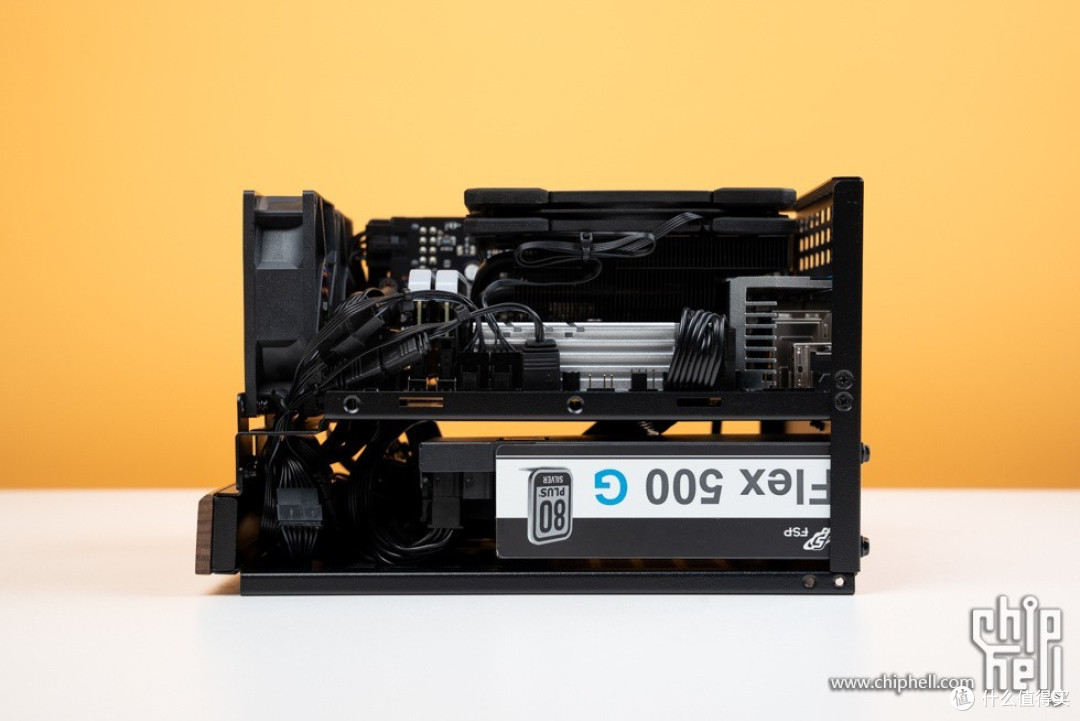

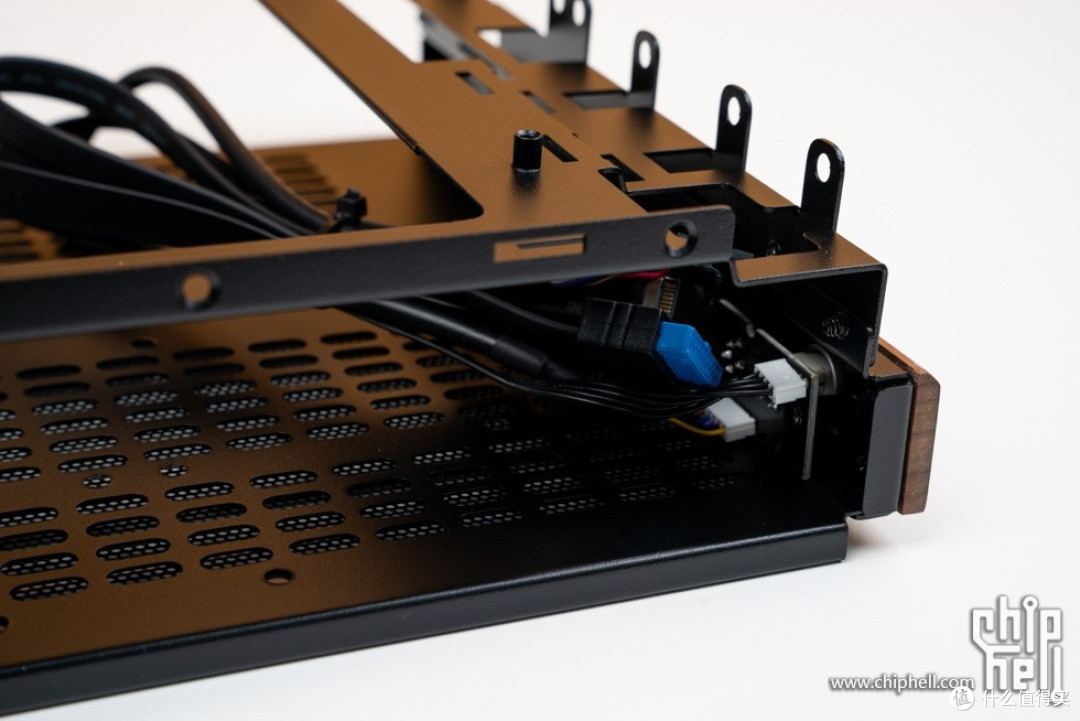

侧面接线细节。

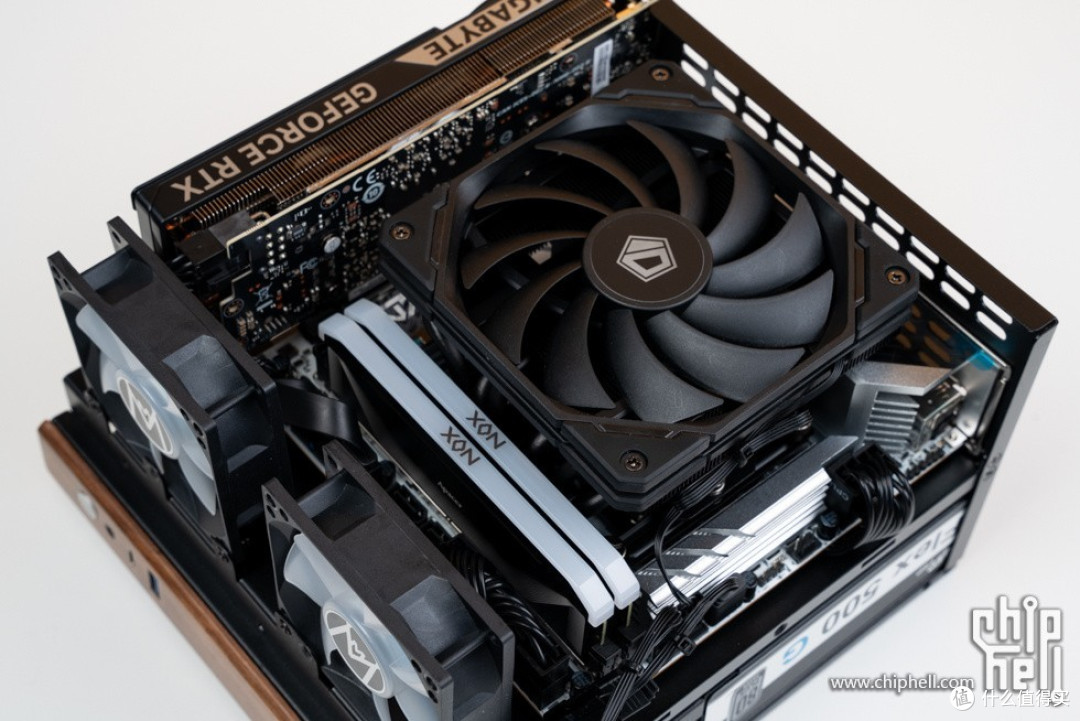

CPU散热器。

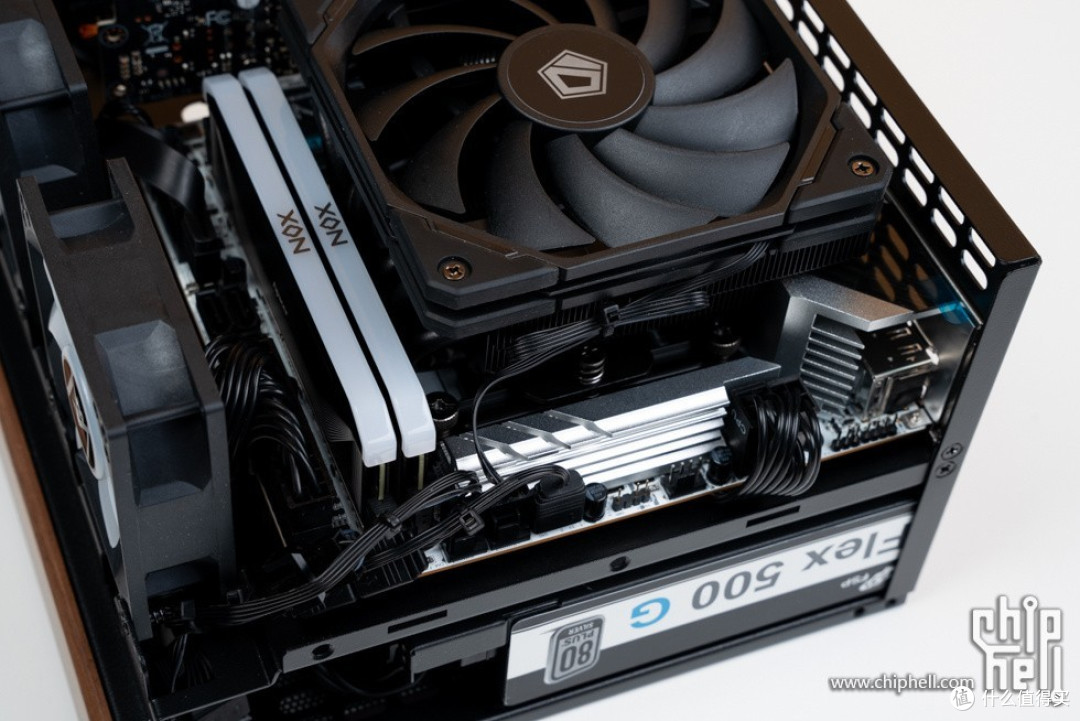

CPU供电走线。
内存部分。

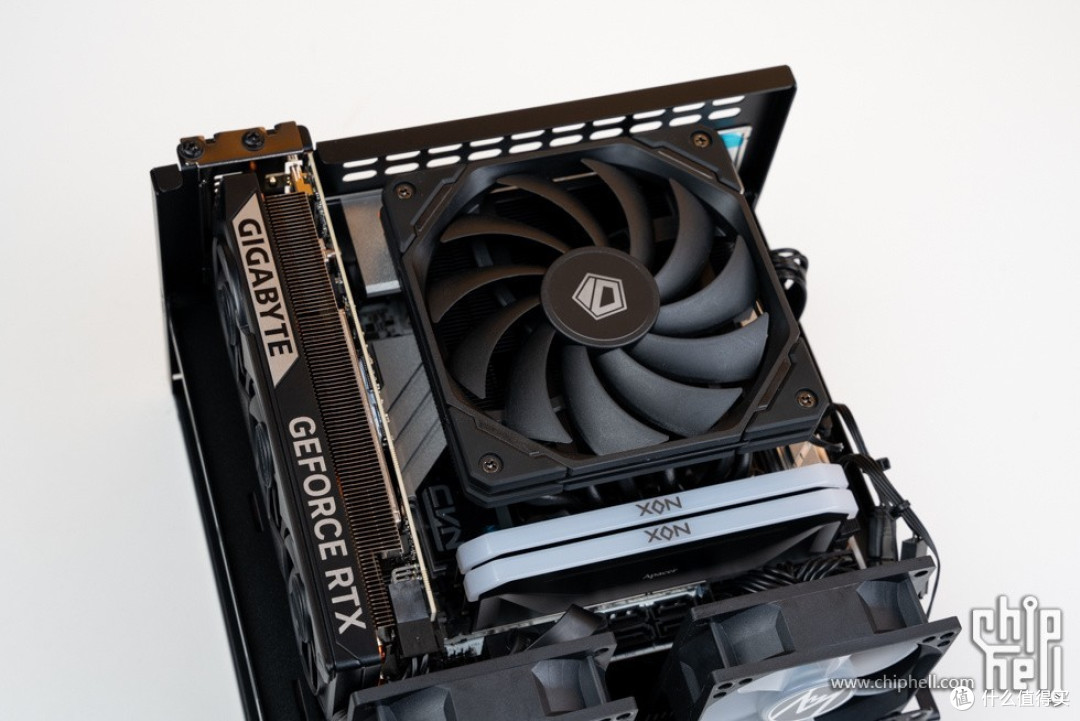

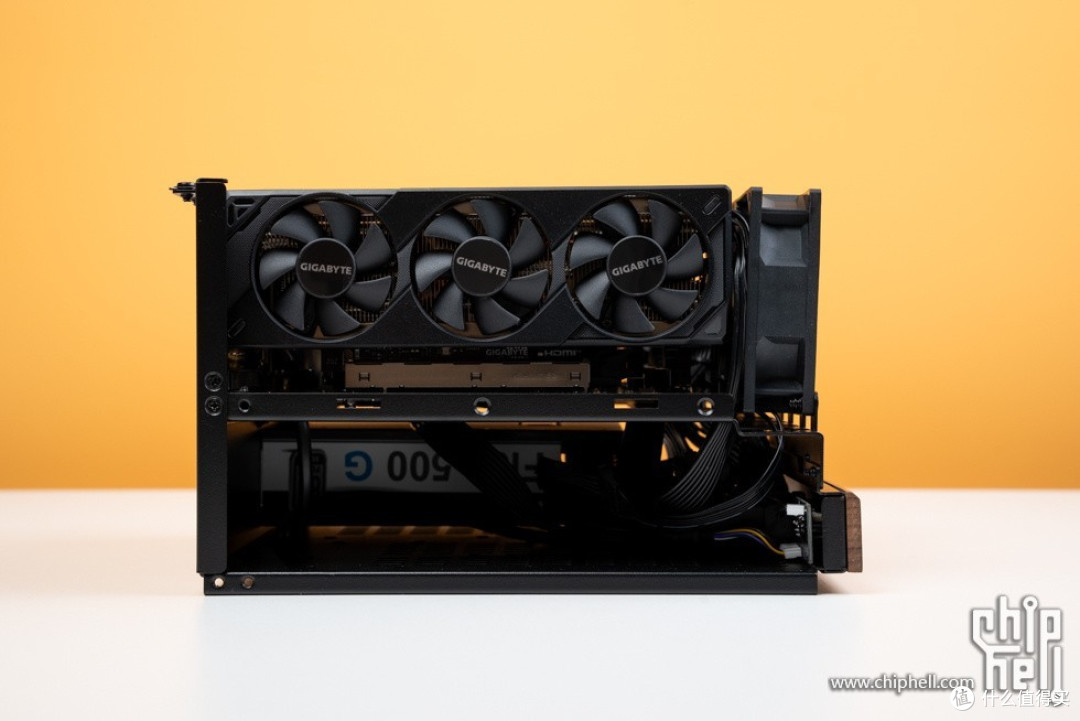

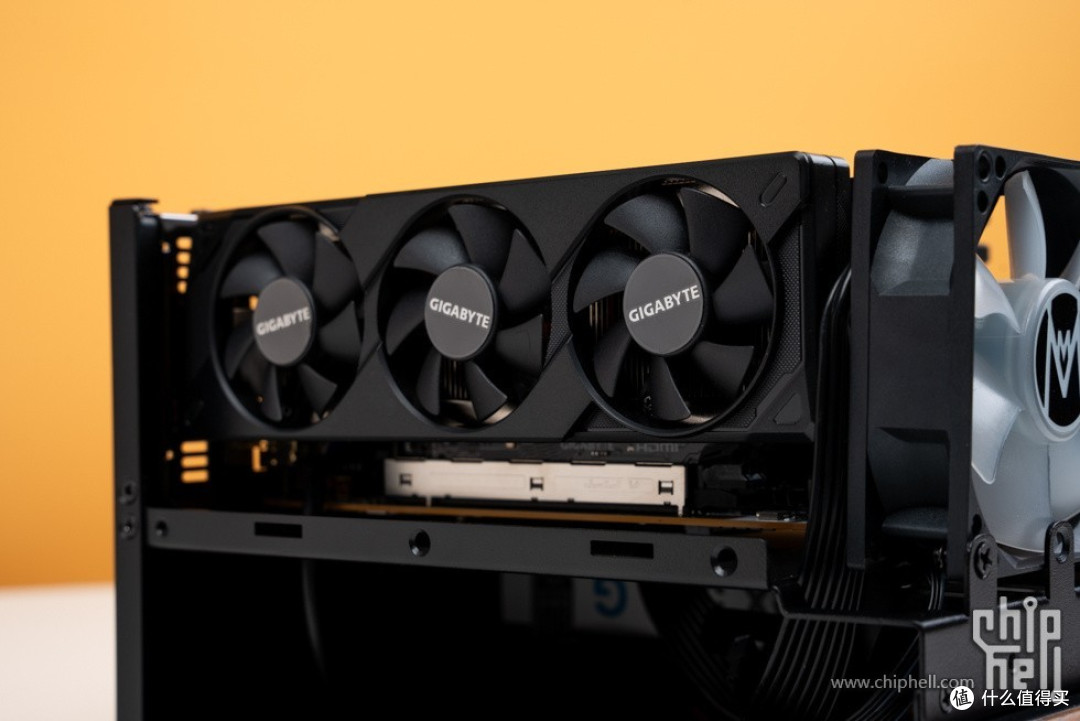

显卡部分。
风扇细节。

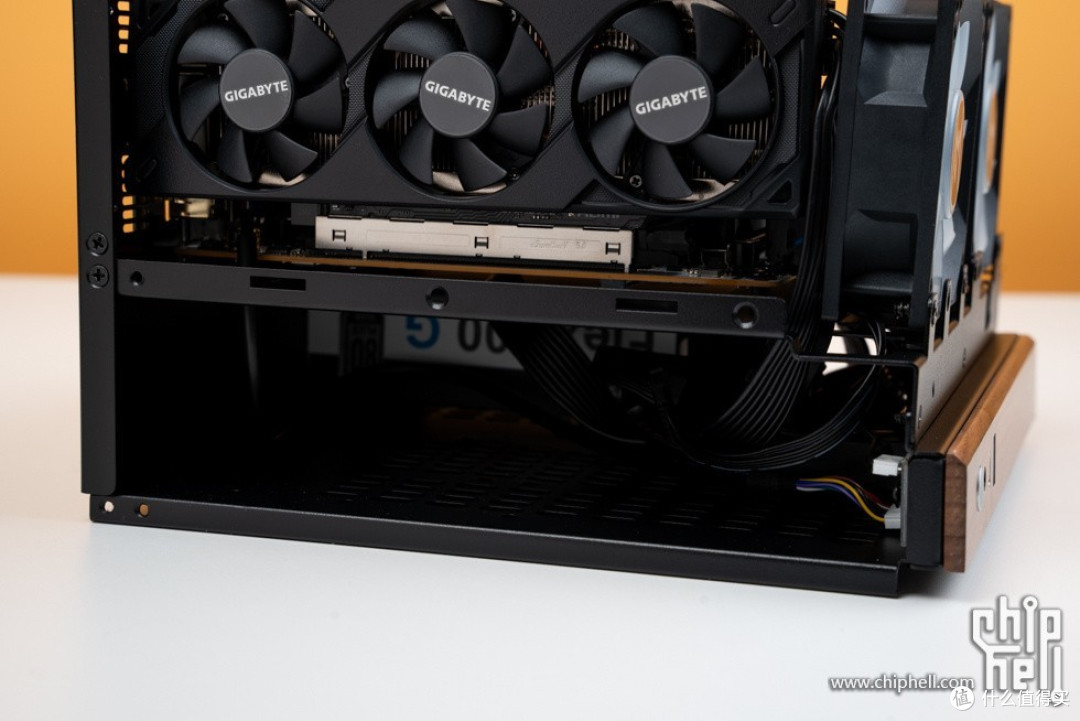

底部的存储区域，支持安装1个3.5寸硬盘和1个2.5寸硬盘。

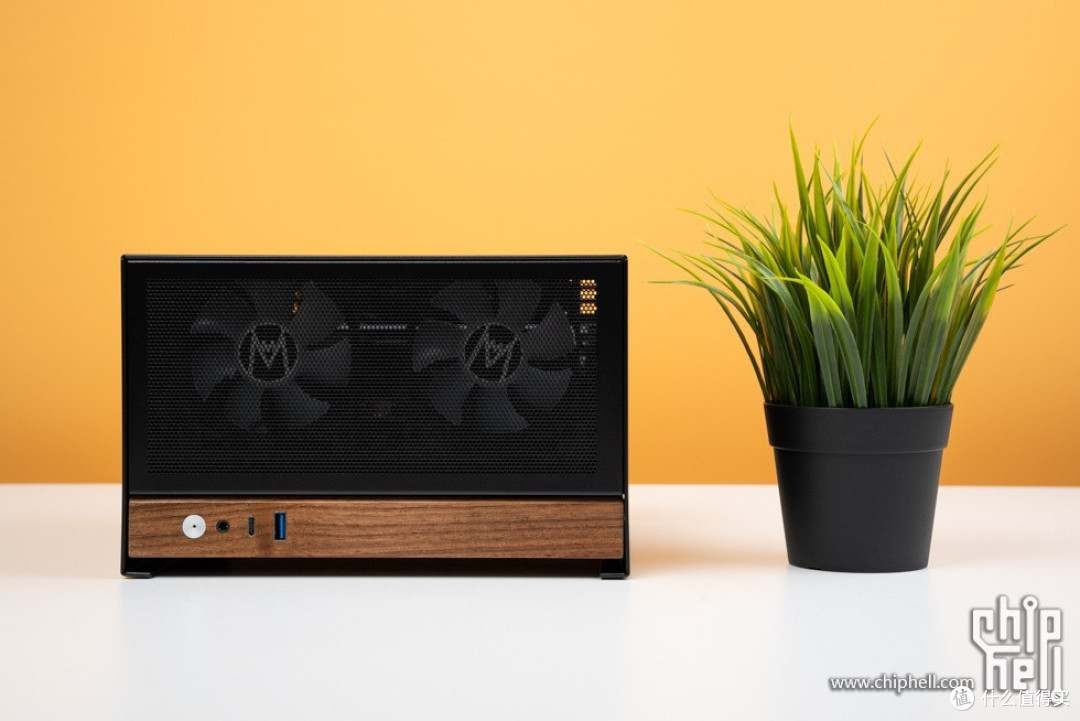

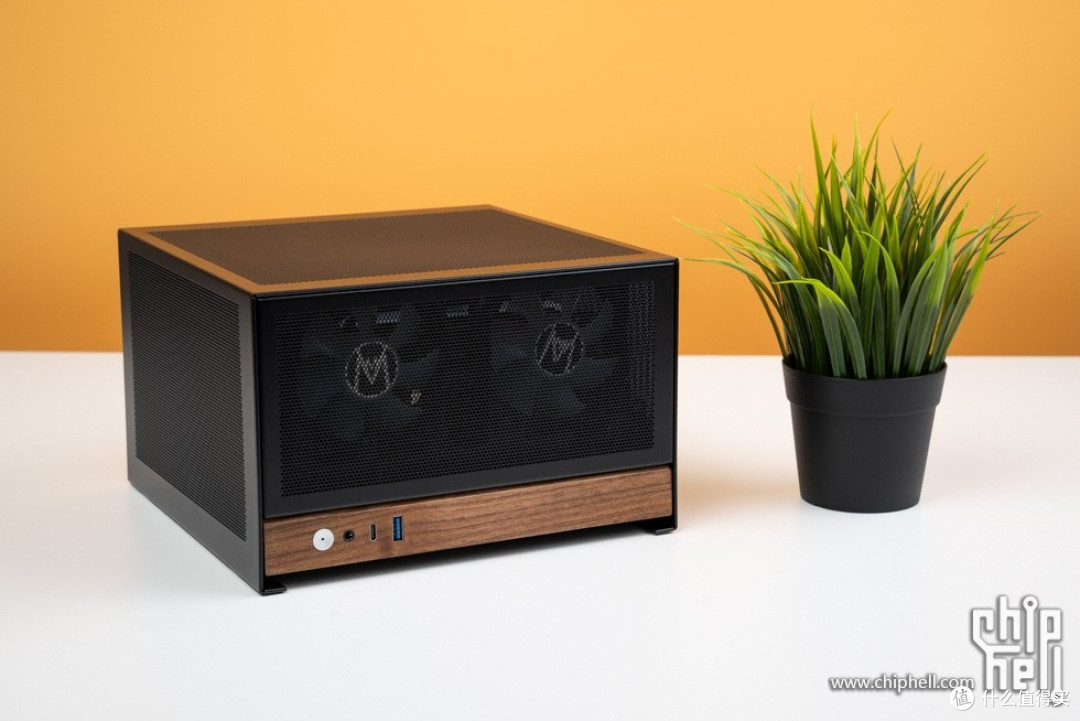

桌面摆放效果。
通电运行时的灯效。
配件展示

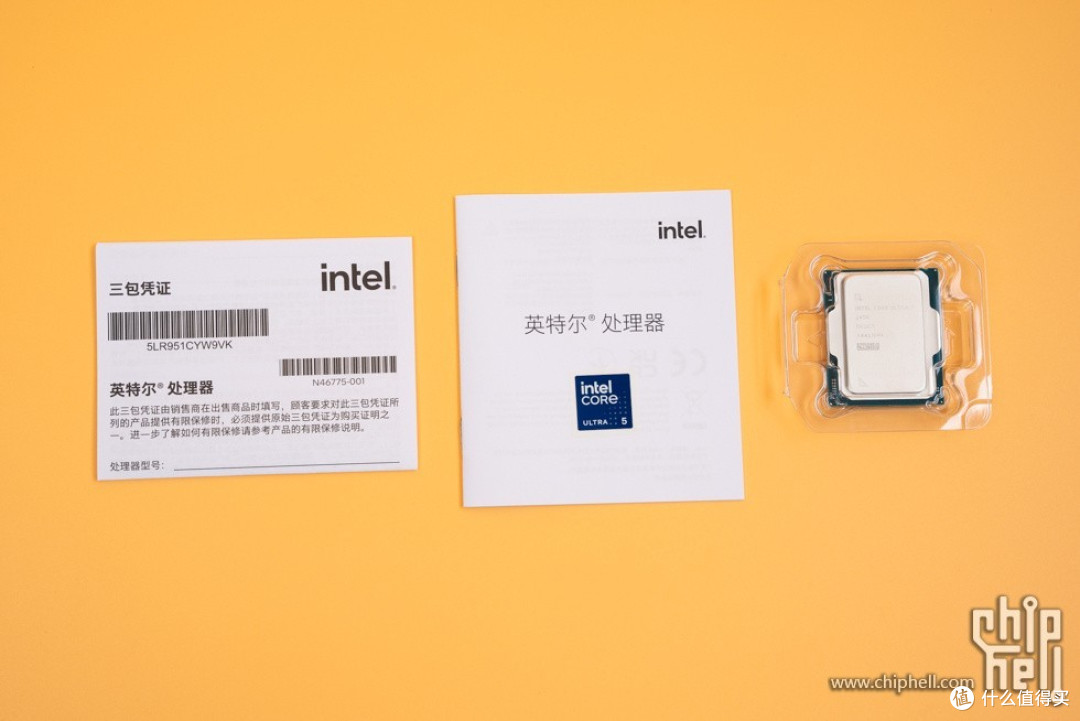

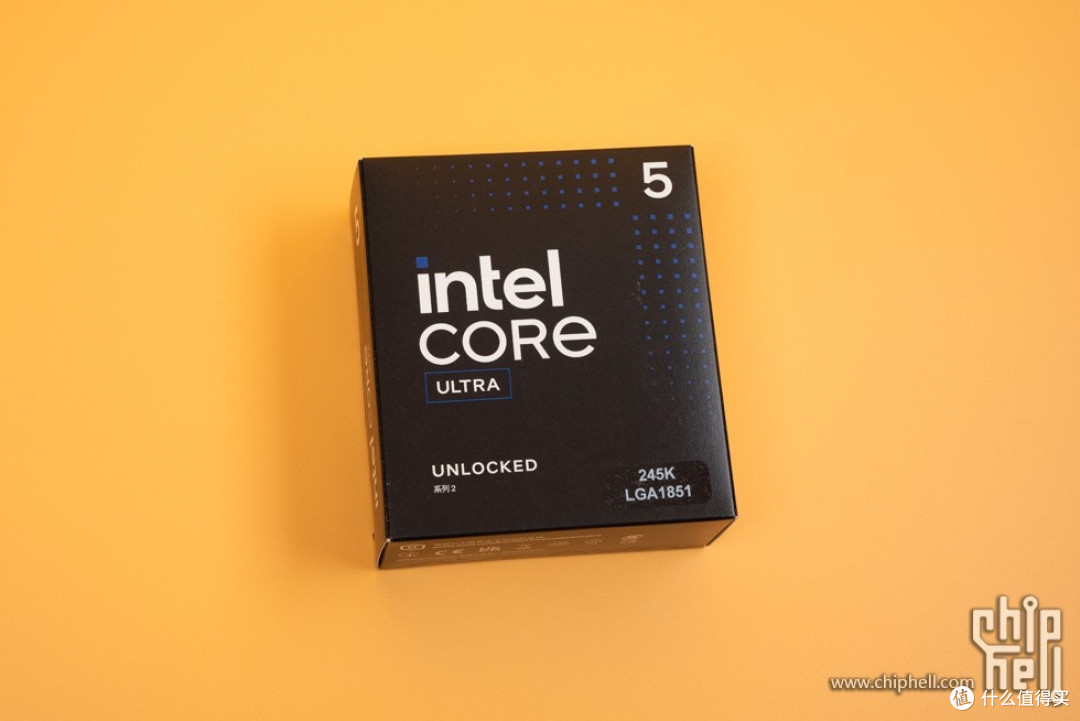

英特尔 酷睿 Ultra 5 245K。

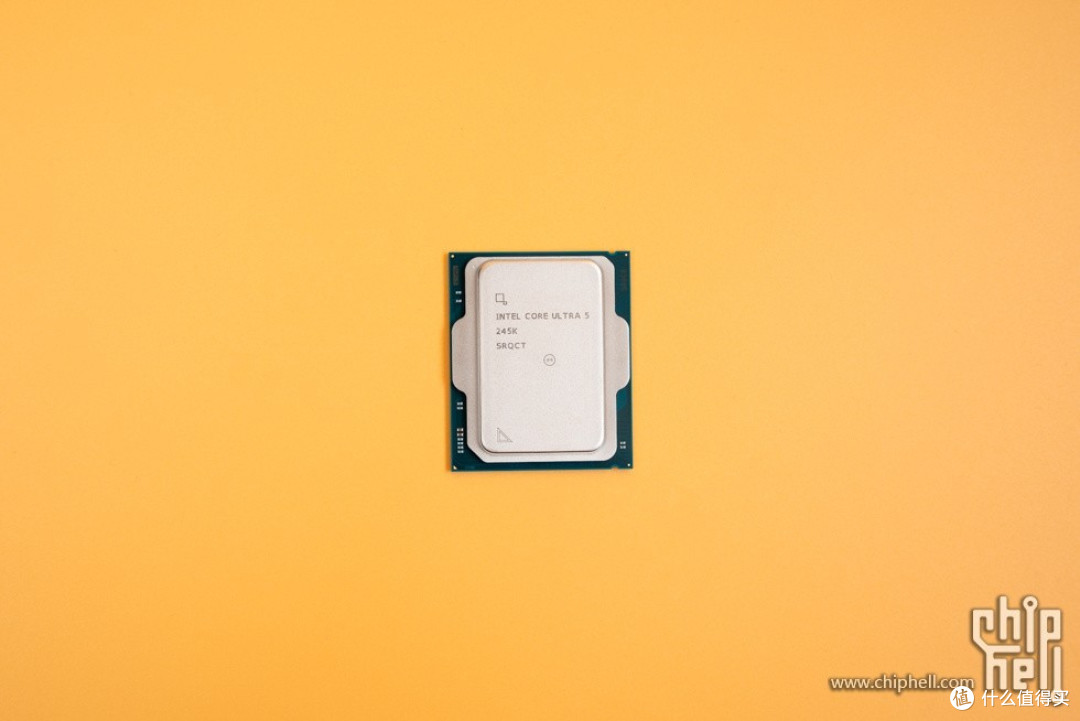

CPU本体。

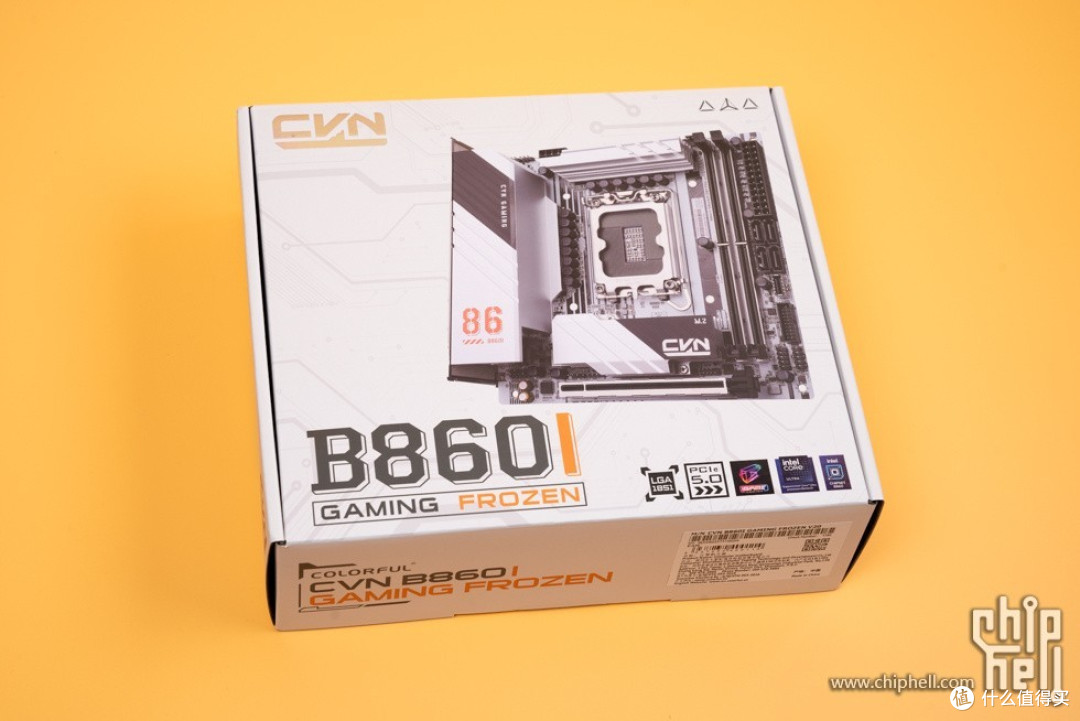

七彩虹 CVN B860I GAMING FROZEN V20 登陆舰主板，包装盒正面，中间印有产品照片，左上角为CVN系列logo，左下角标注使用了B860芯片组，右下角是特性图标，包括LGA 1851接口、PCIe 5.0、七彩虹的 iGame Center、支持intel 酷睿 Ultra CPU、intel B860芯片组。

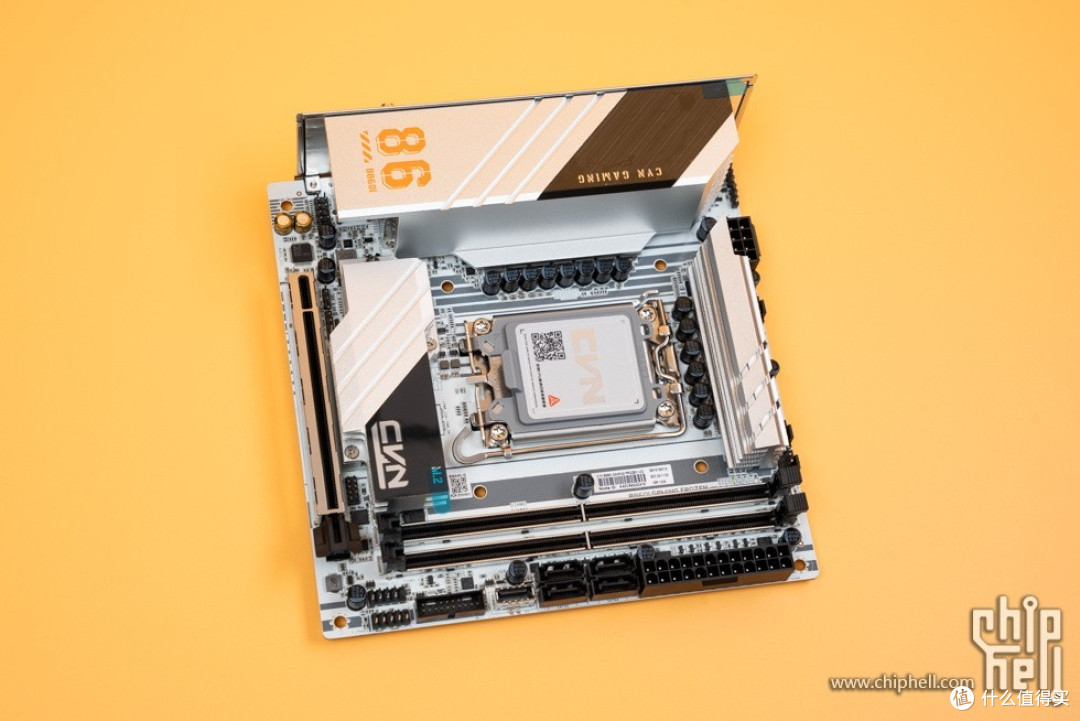

主板正面，采用白色PCB，沿用了CVN系列的银白设计风格，并加上了一些黑色元素进行点缀。

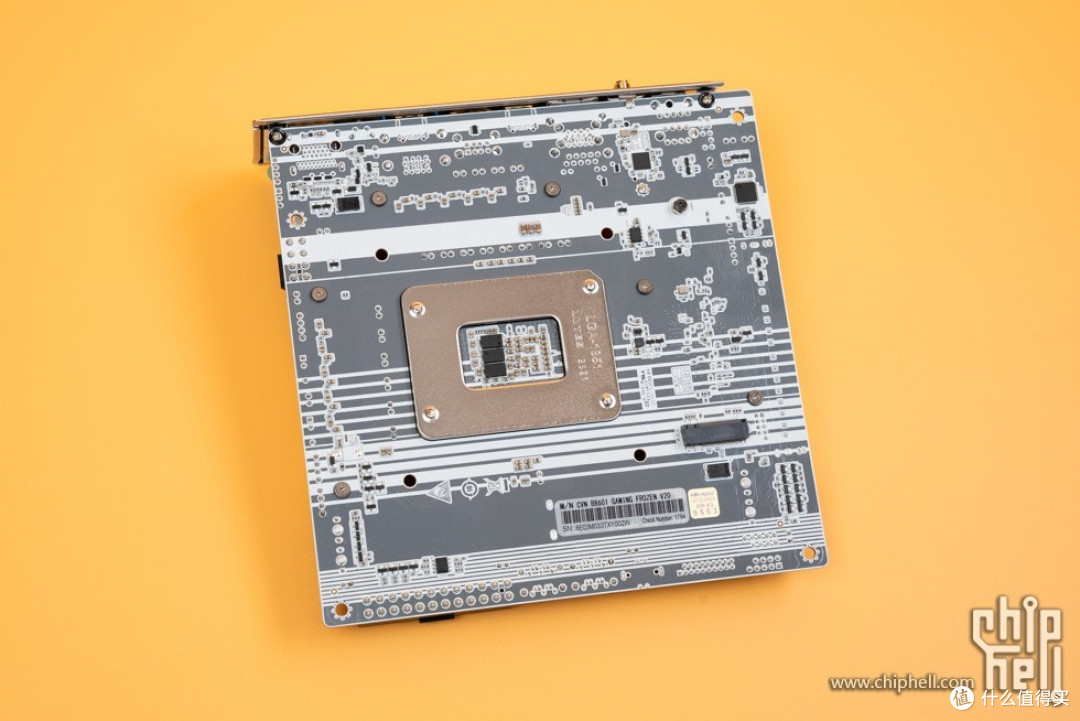

主板背面一览，PCB上印有装饰条纹。

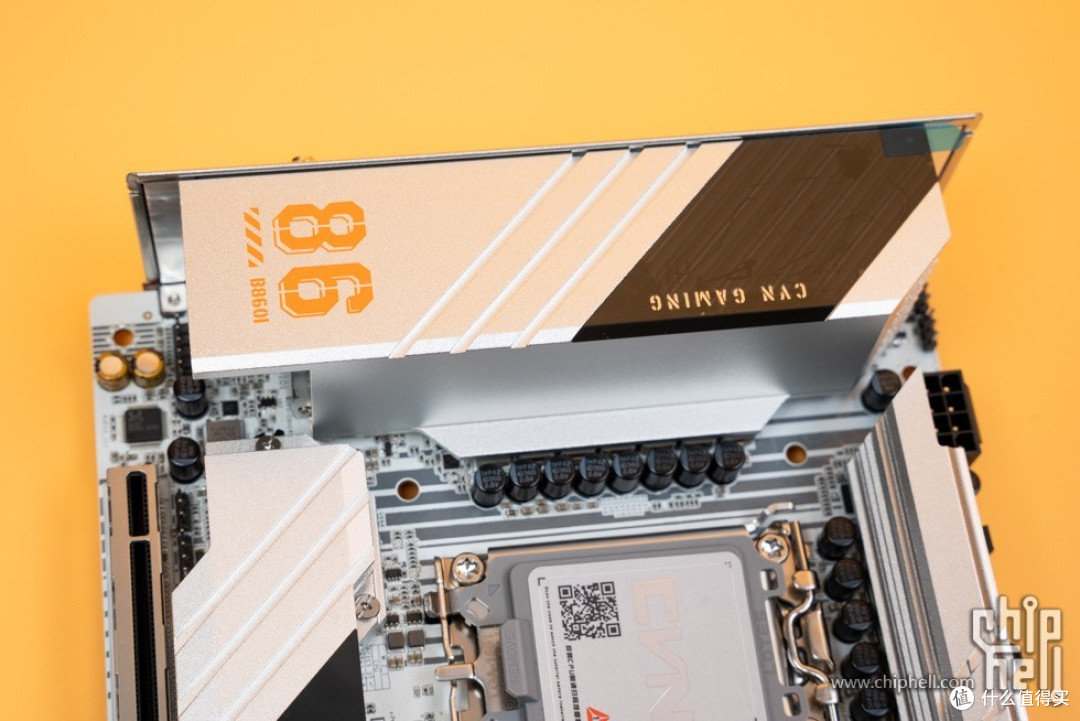

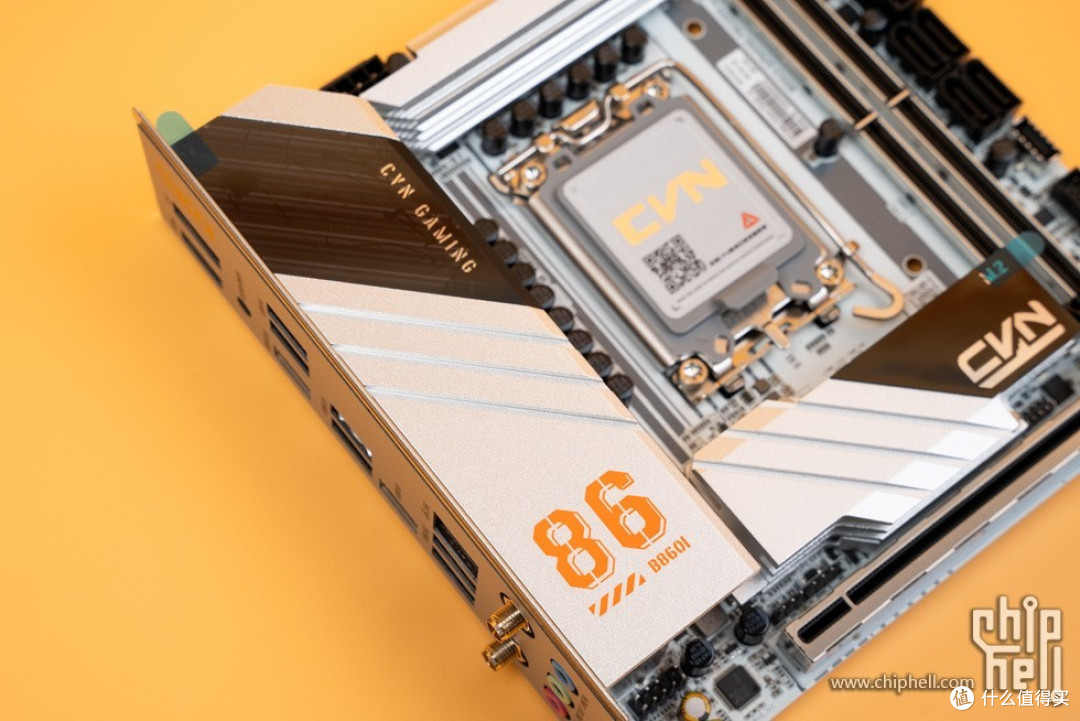

主板一体式I/O顶盖设计，表面采用磨砂工艺，右侧有黑色装饰片，左侧印有86字样，右侧装饰片上印有CVN GAMING字样，兼顾散热，做工不错。
中部采用三道斜切作为分割线，在最下方配上橙色的仿船舷号86字样以及B860I小字。

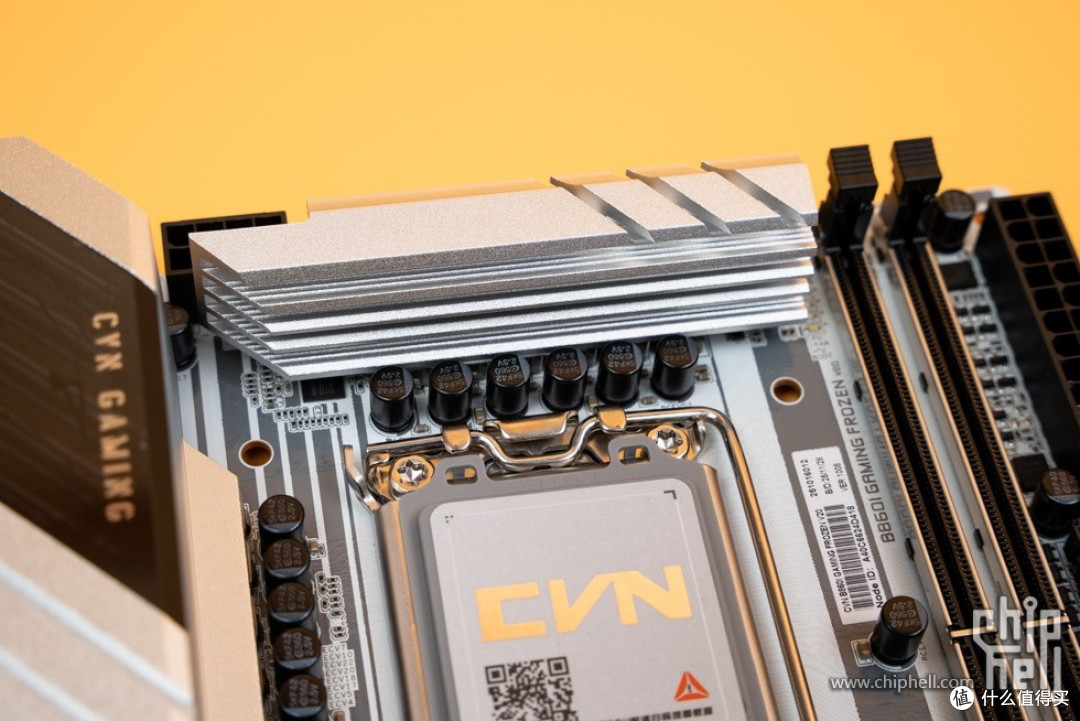

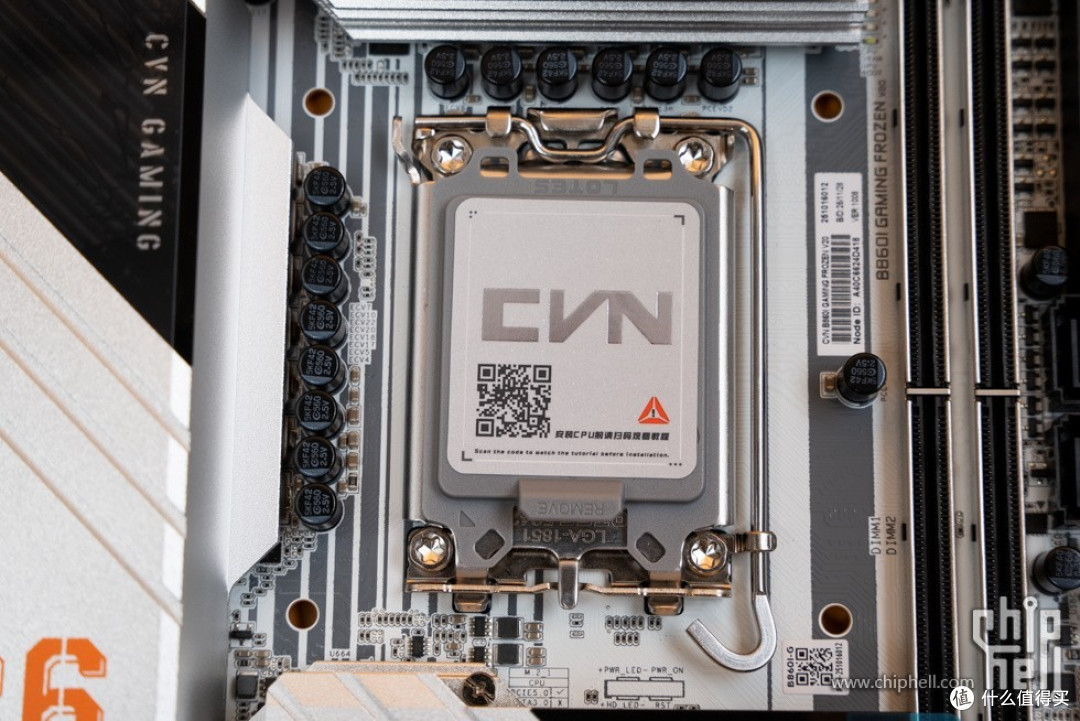

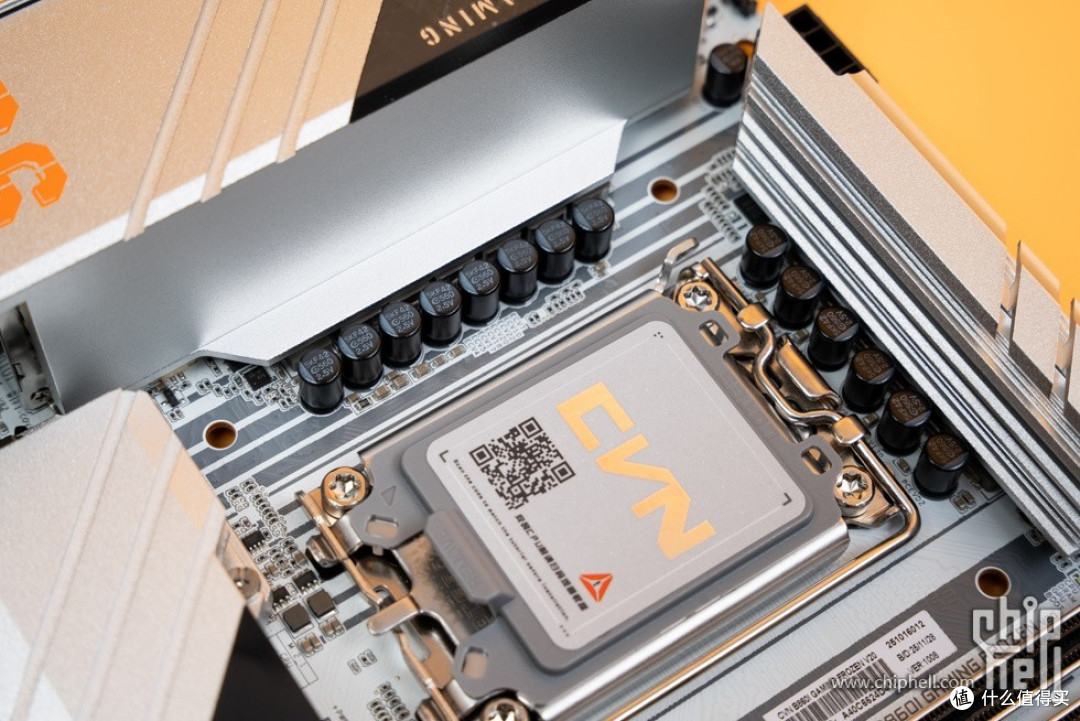

CPU插槽保护罩。

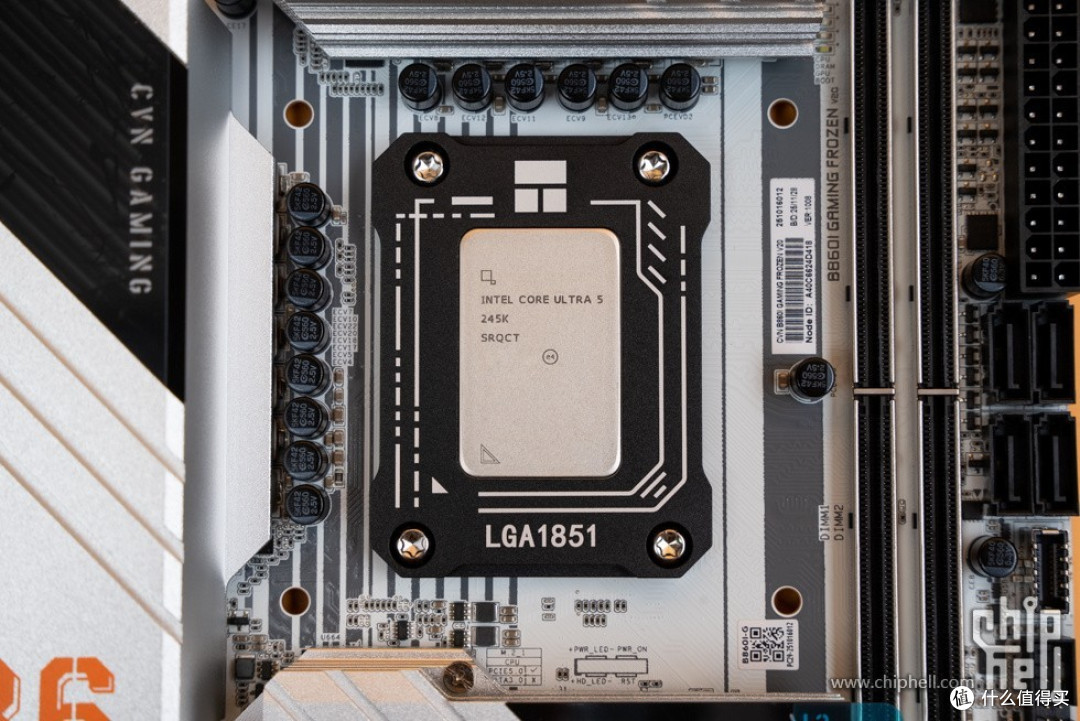

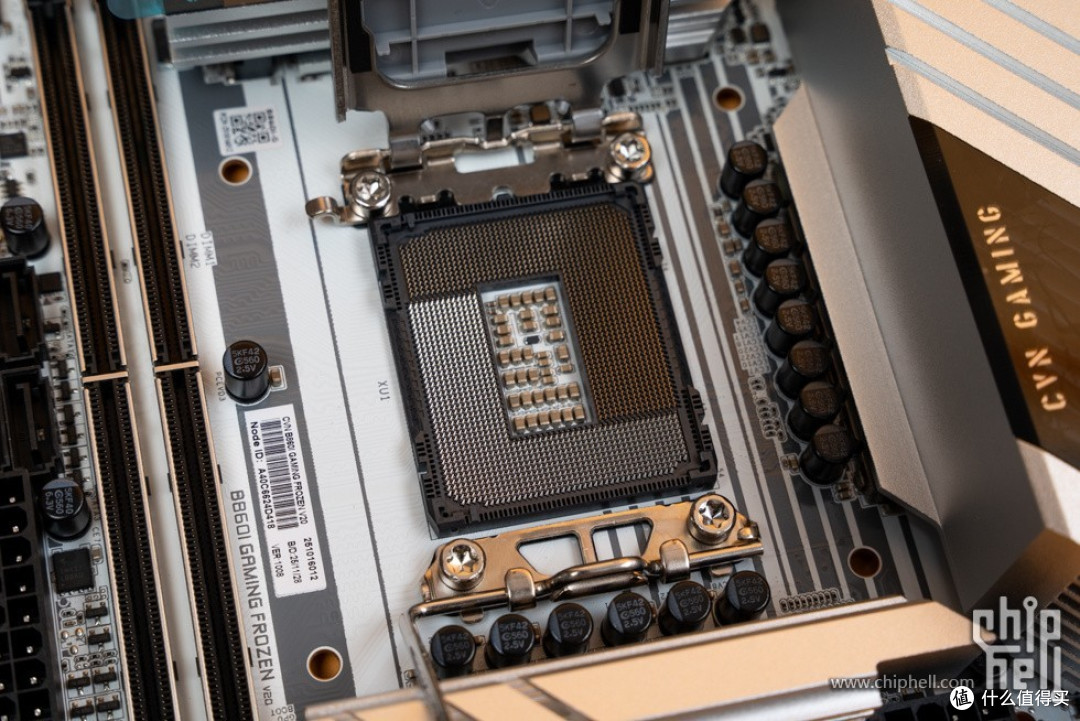

LGA 1851插座。

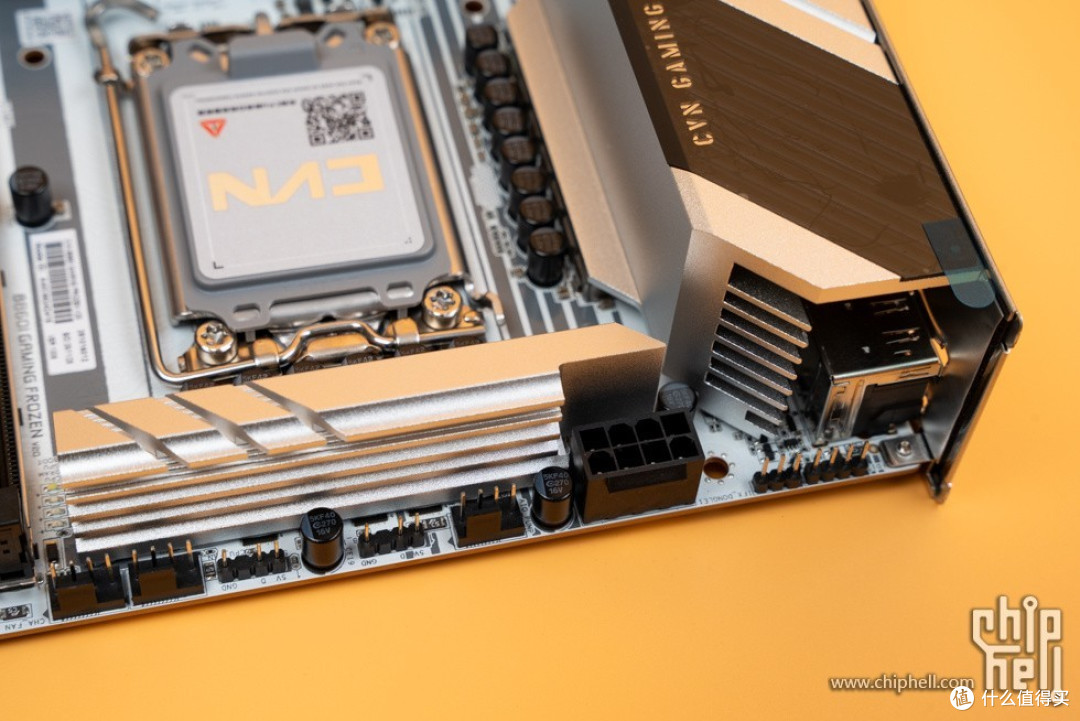

CPU供电散热模组，侧面未做开槽设计，供电部分采用8+1+1+1相供电设计，90A旗舰规格DrMos。
主板上方的散热片，带有格栅设计，增大散热面积。
采用8pin CPU供电接口。

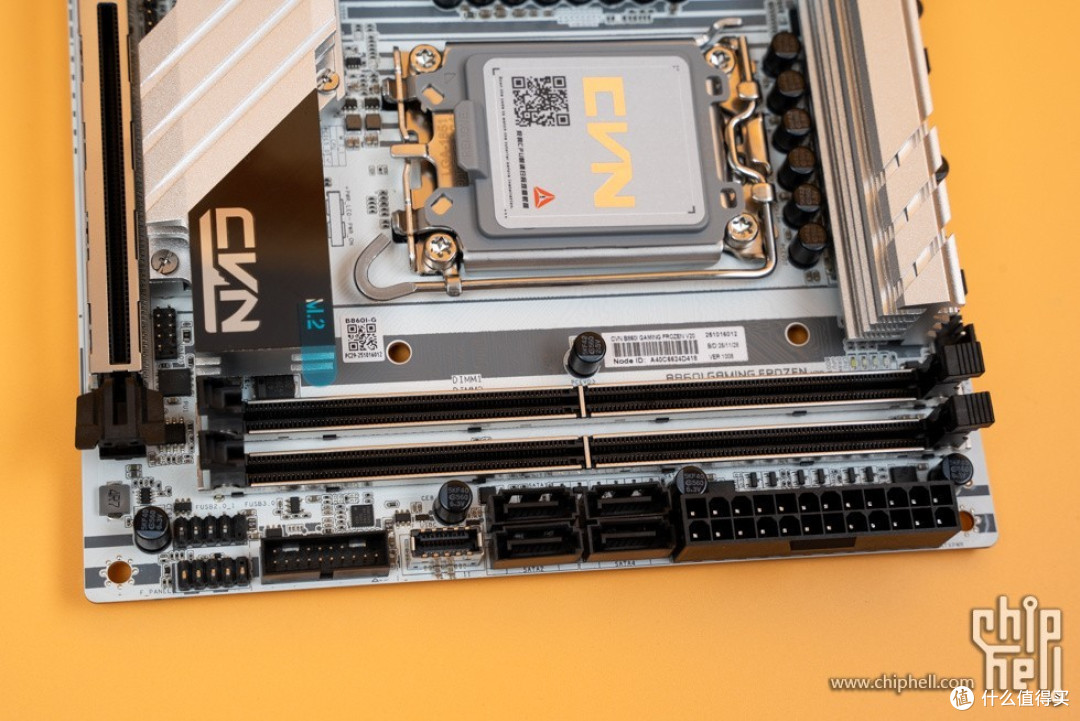

设有2条DDR5内存插槽，原生最大支持4800MHz，可超频至最大8600+MHz，容量最大可安装96GB(2*64GB)，支持XMP 3.0超频档。

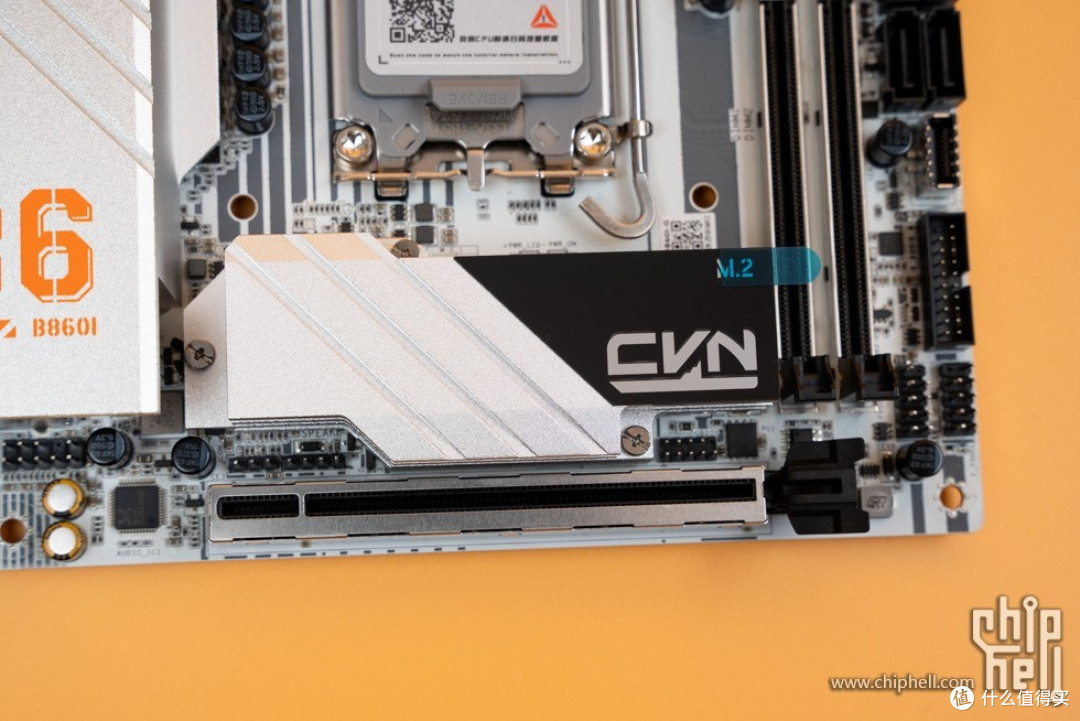

CVN寒霜M.2散热装甲，做工不错。散热片表面左侧采用斜切纹装饰，右侧则是黑色波浪纹装饰贴片，并配以银色CVB logo和M.2字样。下发为加固型PCIe 5.0 x16插槽。

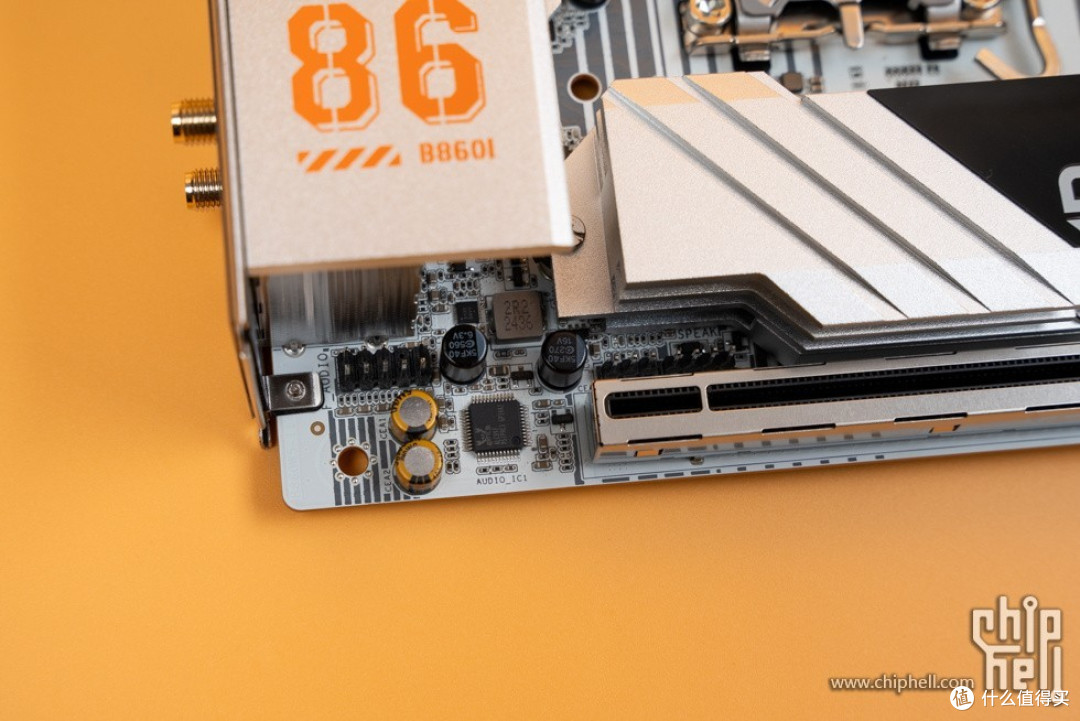

板载音频区域，基于Realtek ALC897 Codec单芯片方案。

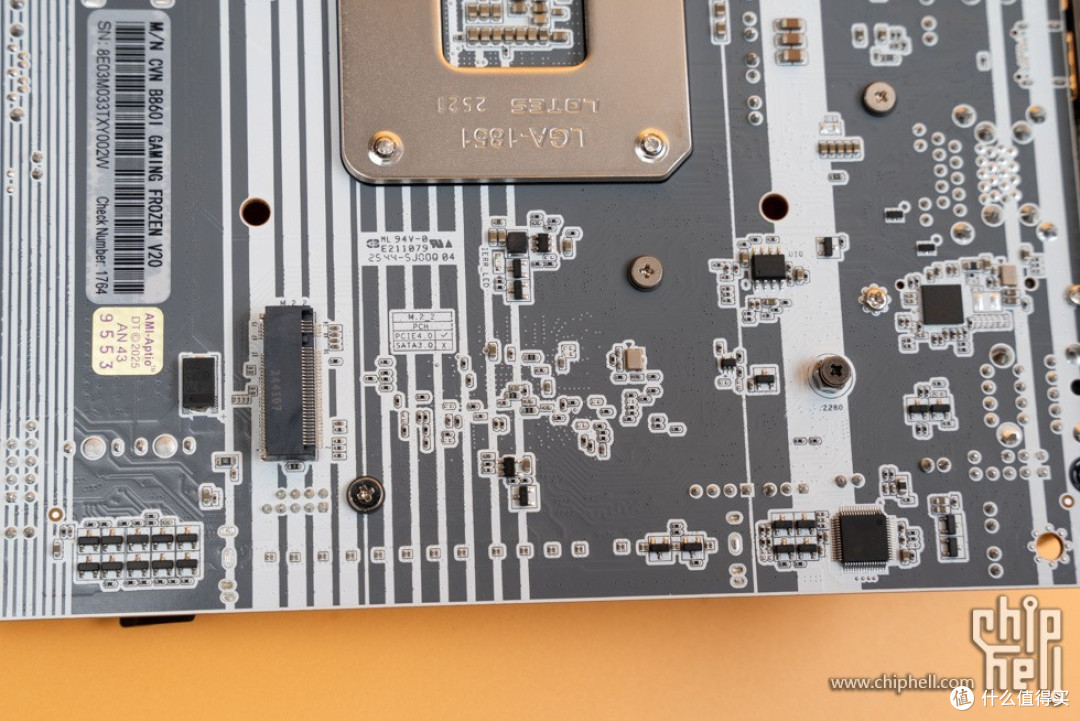

主板背面的为M.2_2插槽，最大支持PCIe 4.0 x4，由CPU提供通道，尺寸规格仅兼容2280。

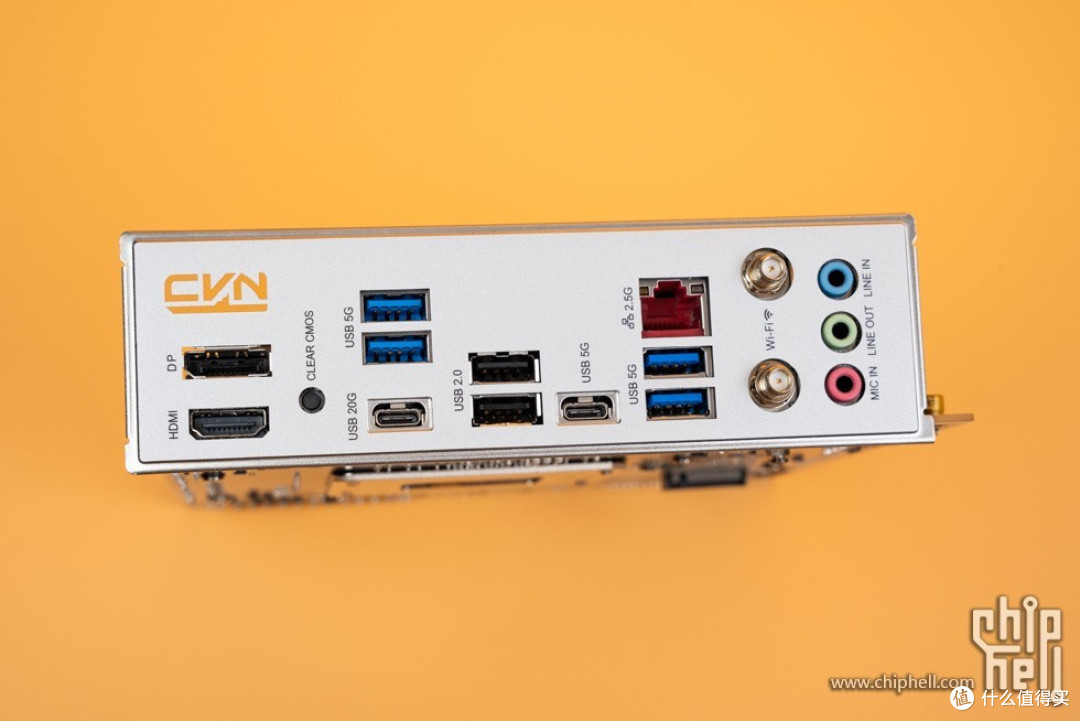

后方I/O接口区域，提供1个DP 1.4接口（最高支持8K 60Hz的分辨率），1个HDMI 2.0接口（最高支持4K 60Hz的分辨率），1个清除CMOS按键，4个USB 3.2 Gen 1 5Gbps Type-A接口，1个USB 3.2 Gen 2x2 20Gbps Type-C接口，2个USB 2.0接口、1个USB 3.2 Gen 1 5Gbps Type-C接口，1个2.5G网络接口，2个Wi-Fi 6E天线接口，3个音频接口（音频输入/音频输出/麦克风）。

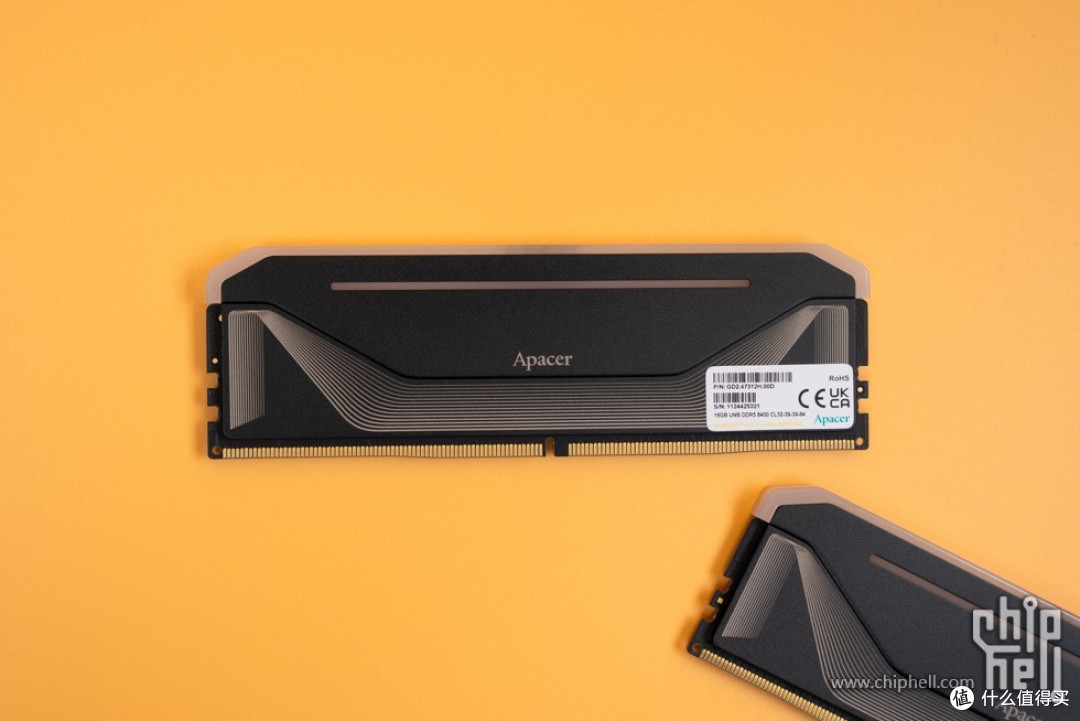

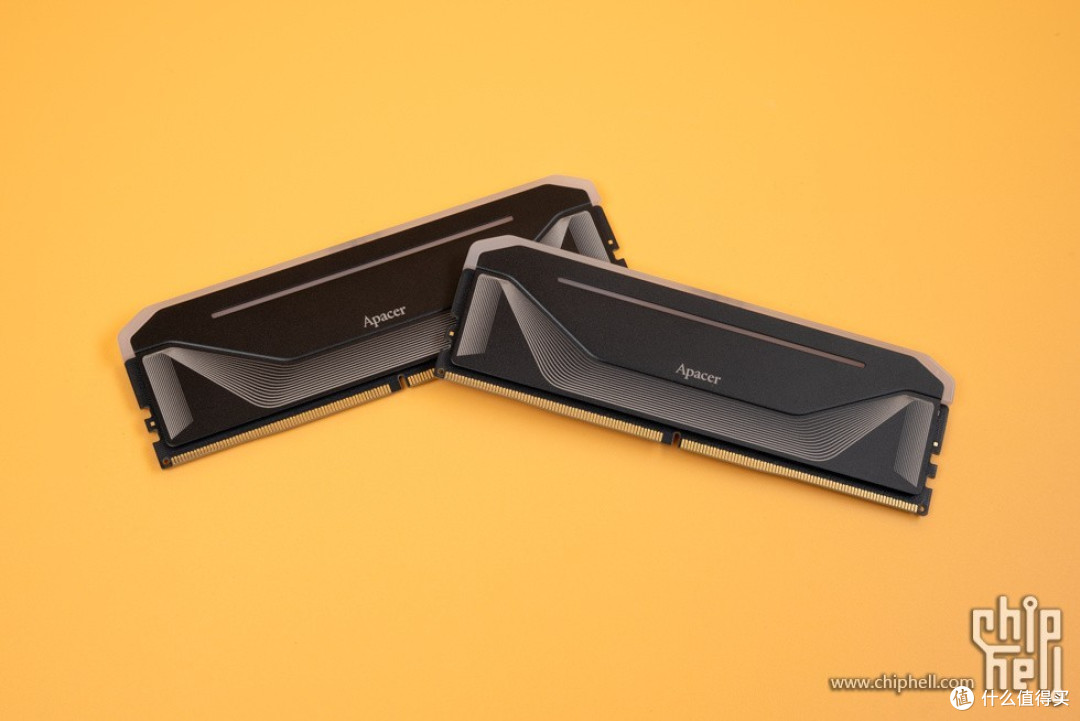

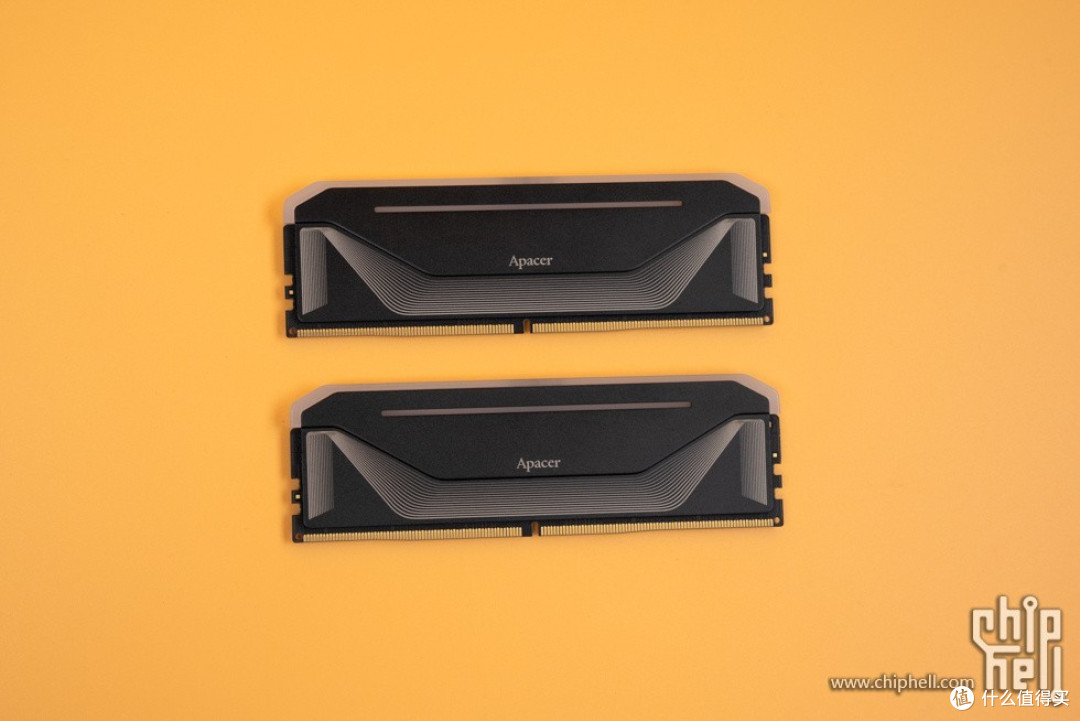

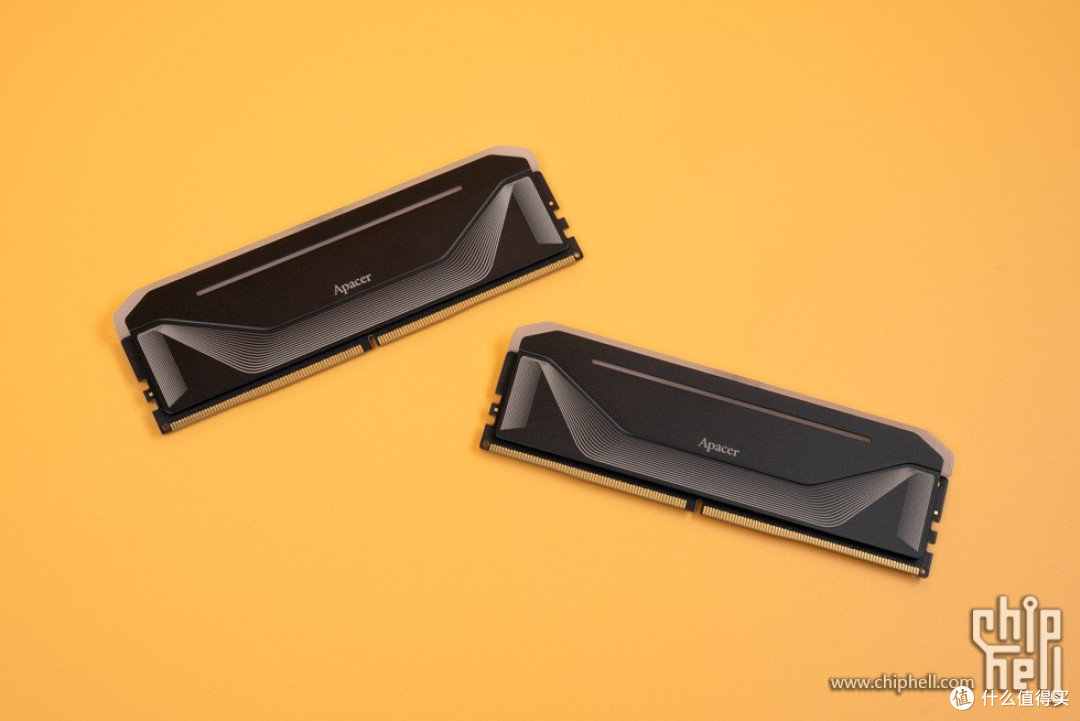

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。
内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

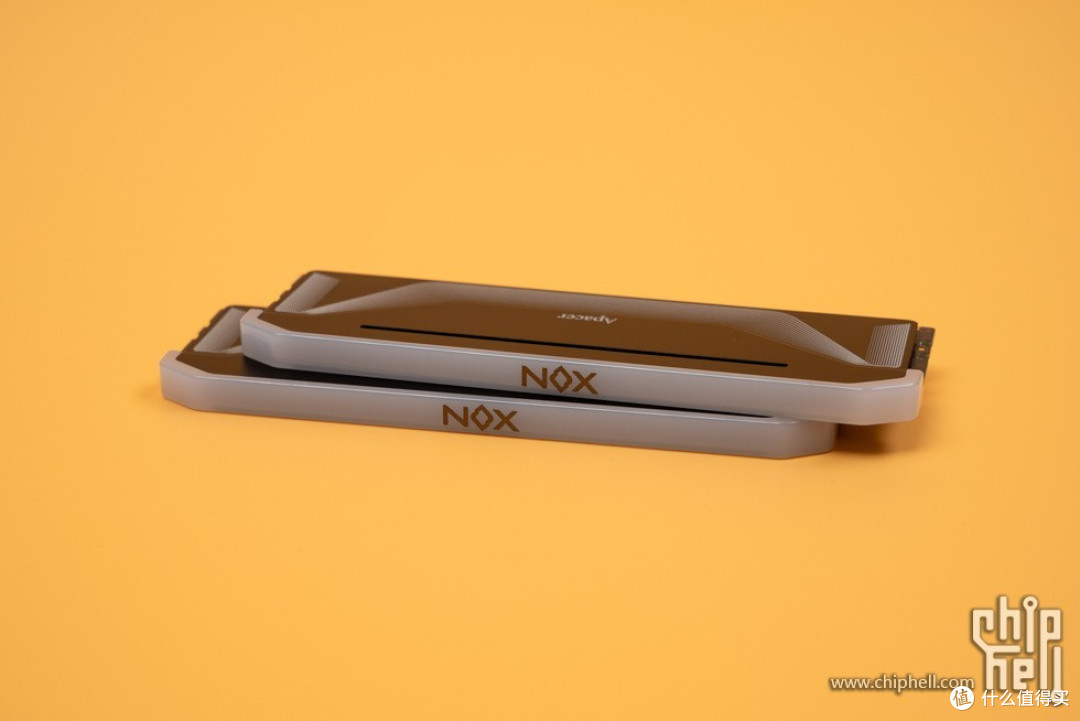

内存顶部的灯带较为宽大，中间有NOX字样。

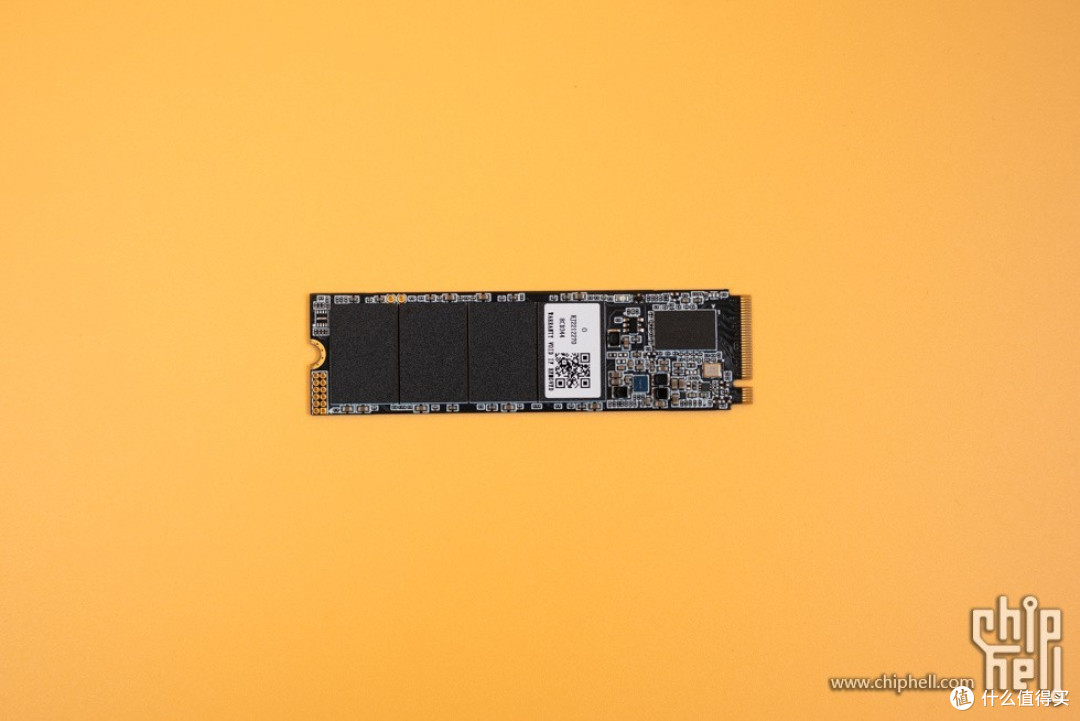

宇瞻 AS2280Q4X 1TB。

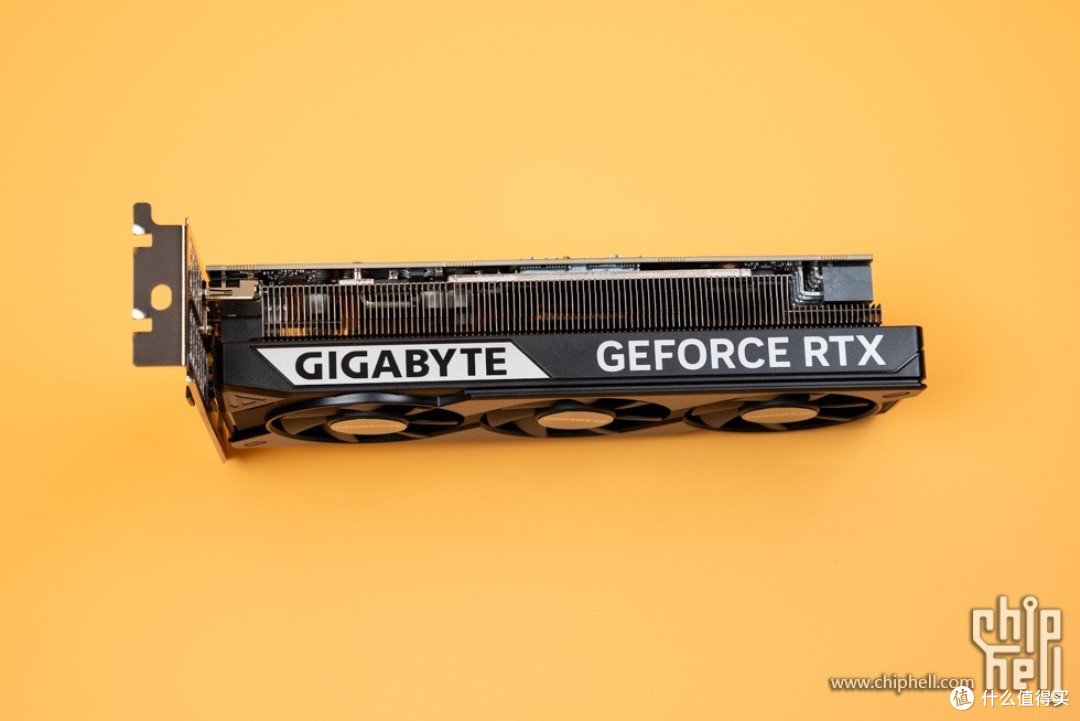

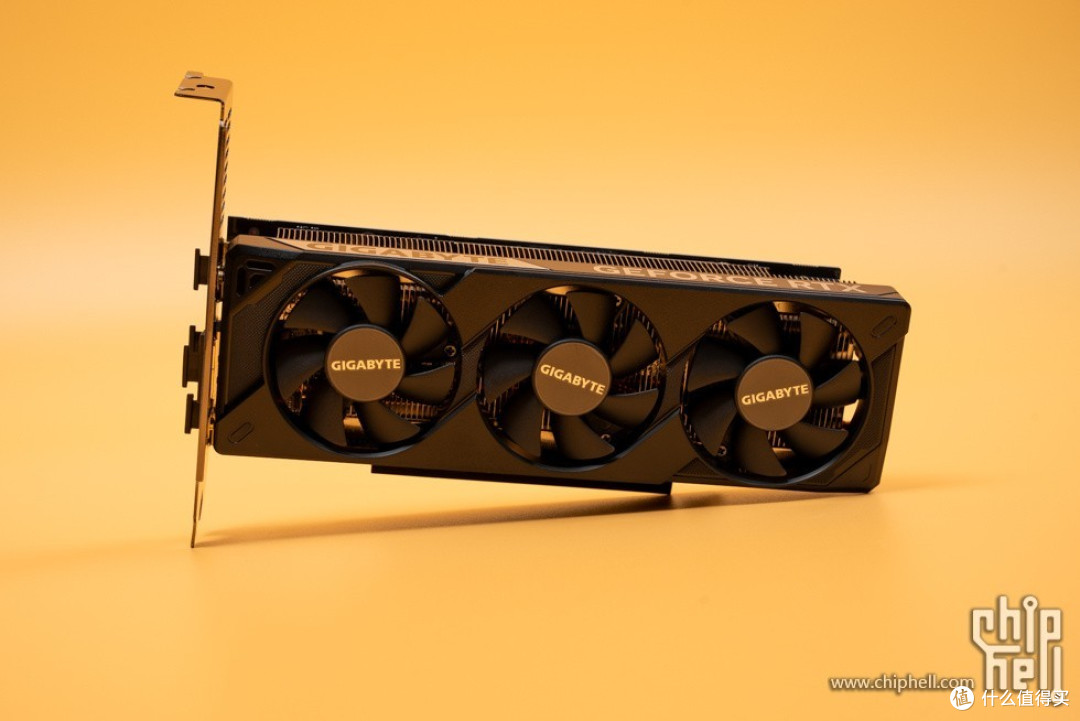

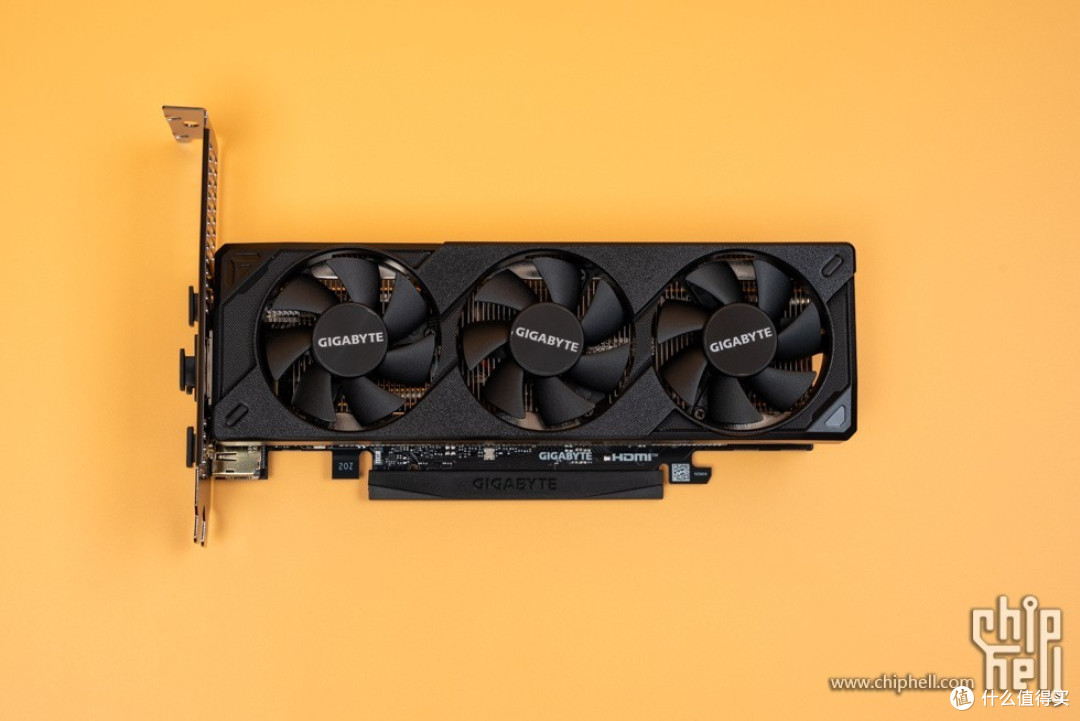

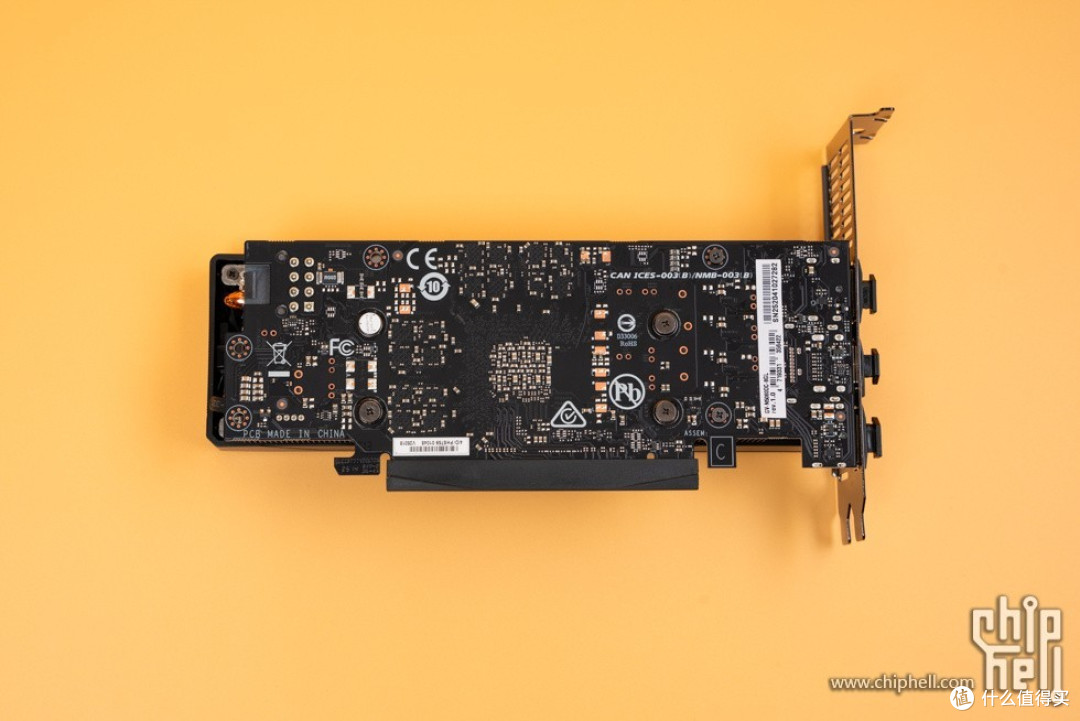

技嘉 GeForce RTX 5060 OC Low Profile 8G。

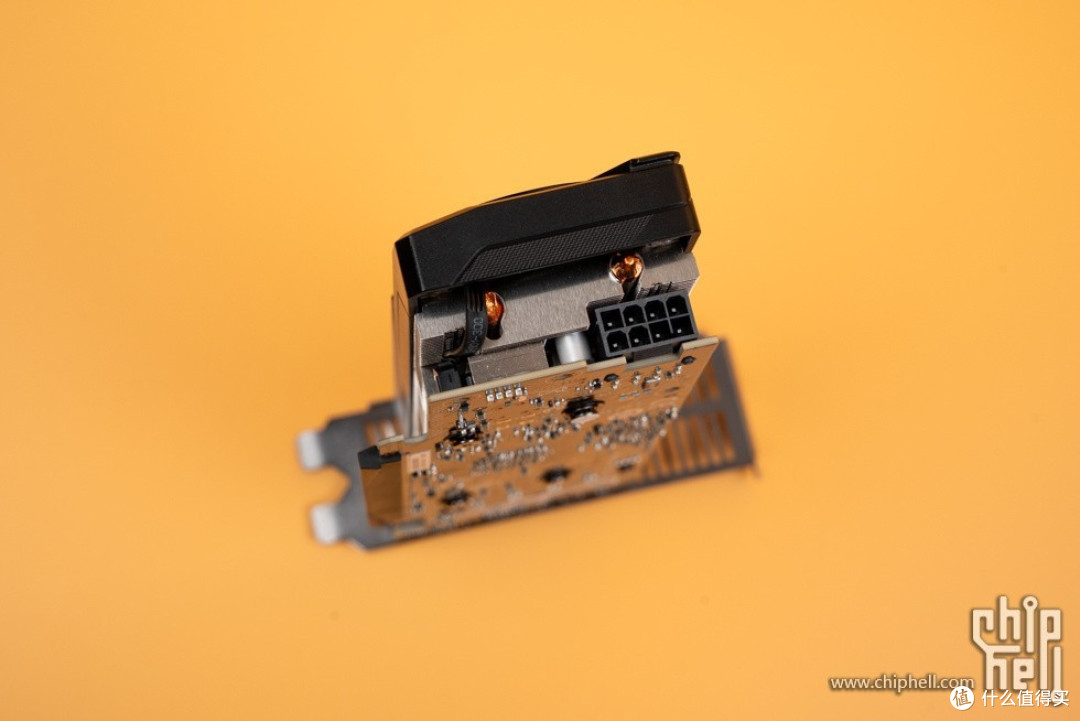

前置8pin供电接口。

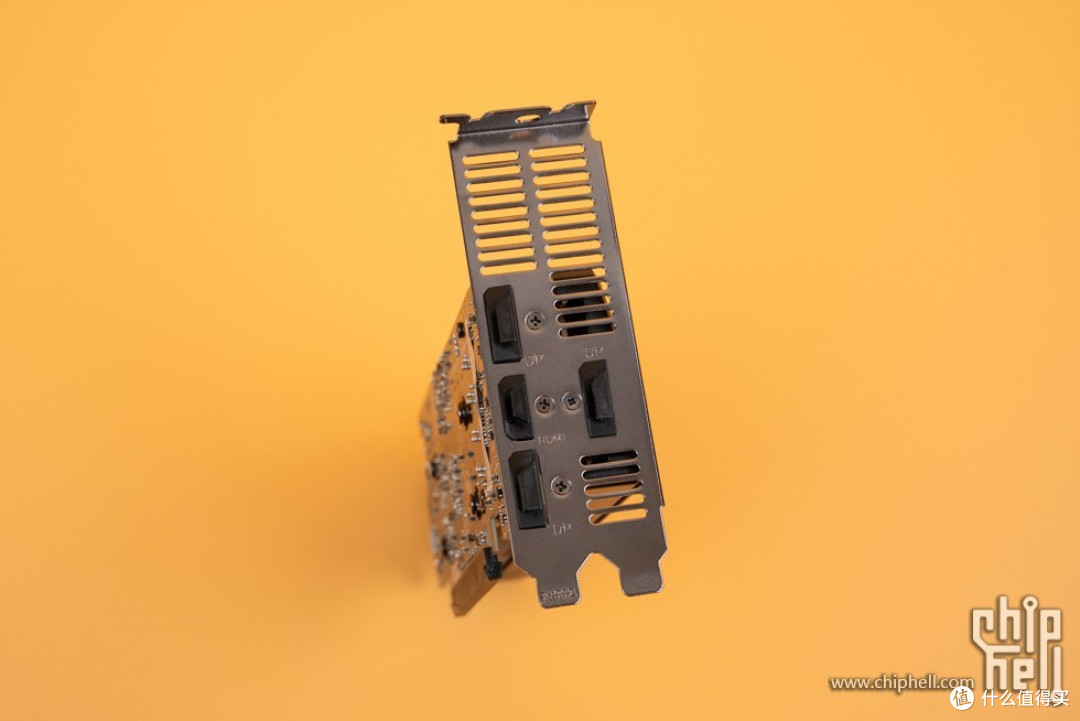

视频输出接口方面包括3个DP 2.1b和1个HDMI 2.1b。

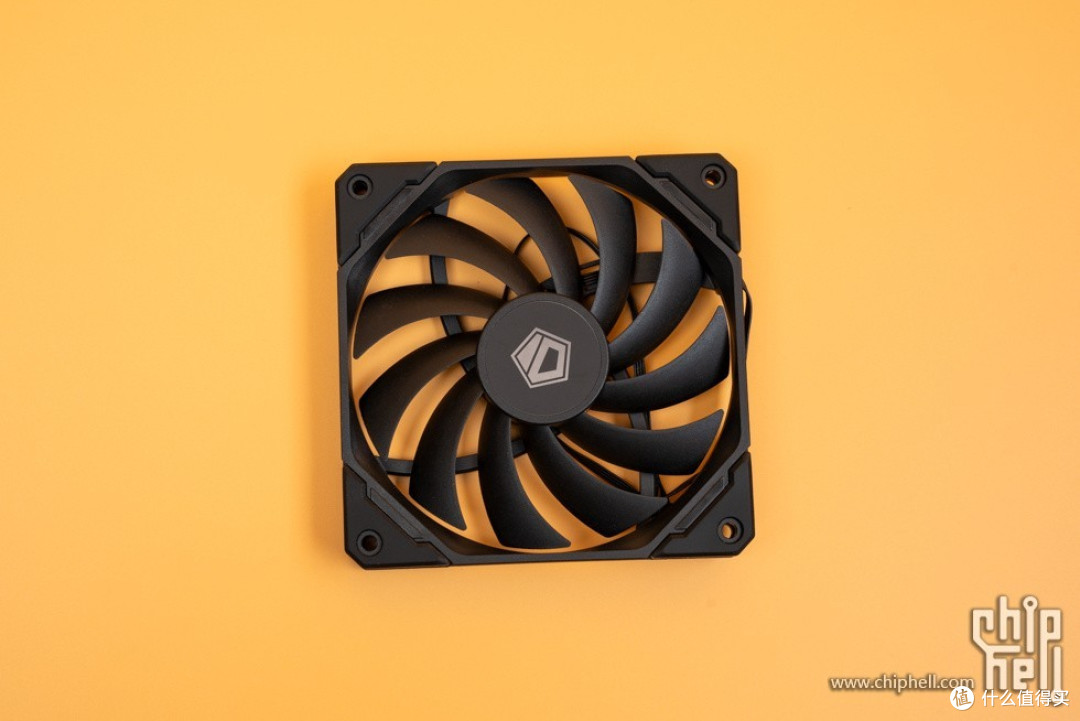

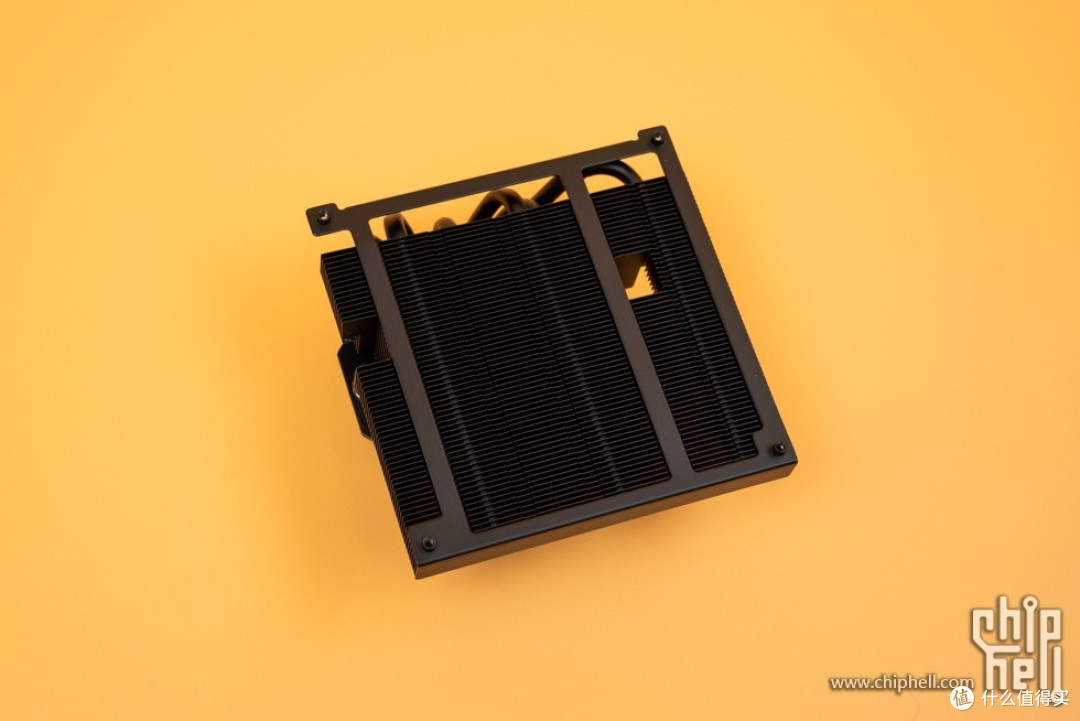

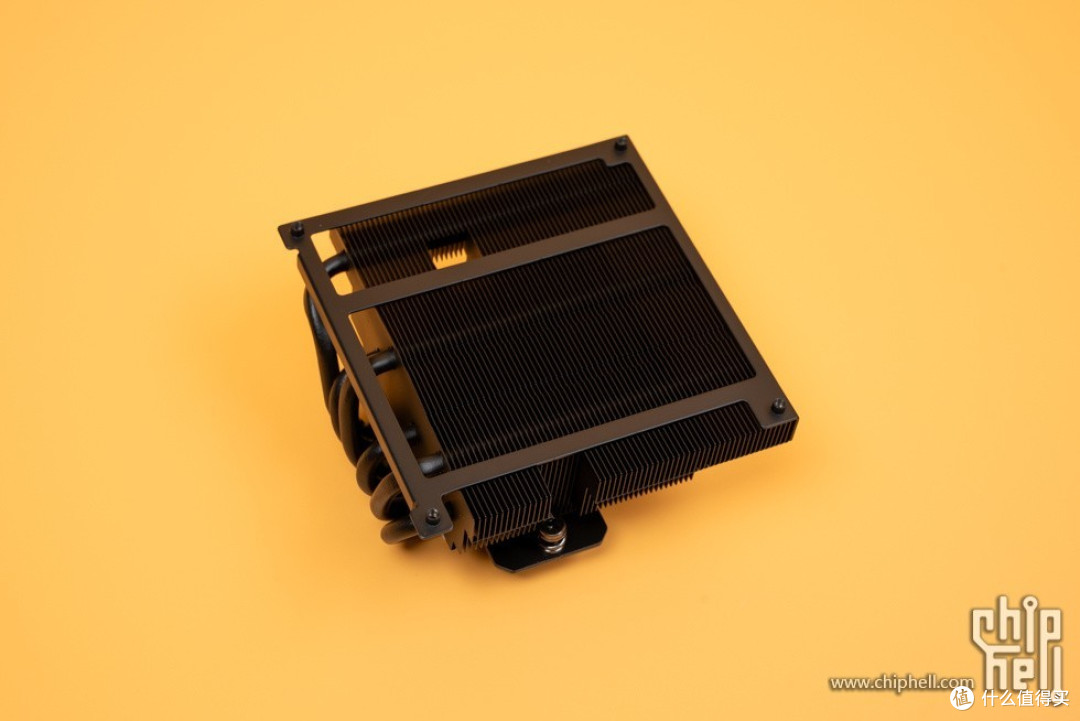

ID-COOLING IS-67-XT BLACK。

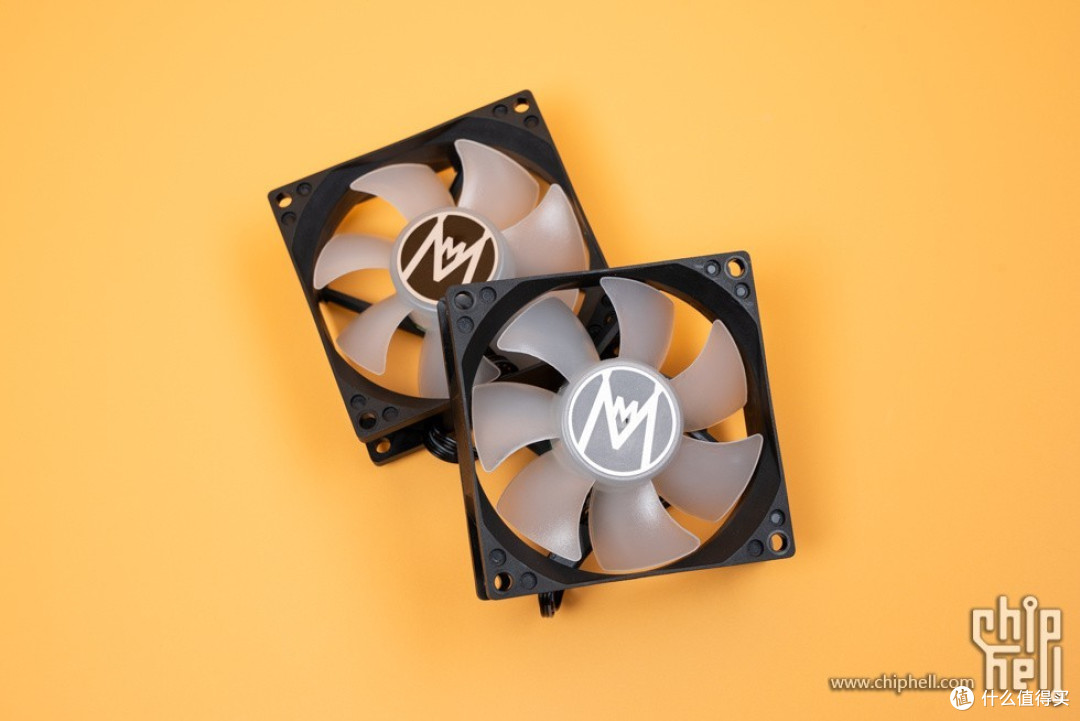

机械大师 Kaka Lock 8 × 2。

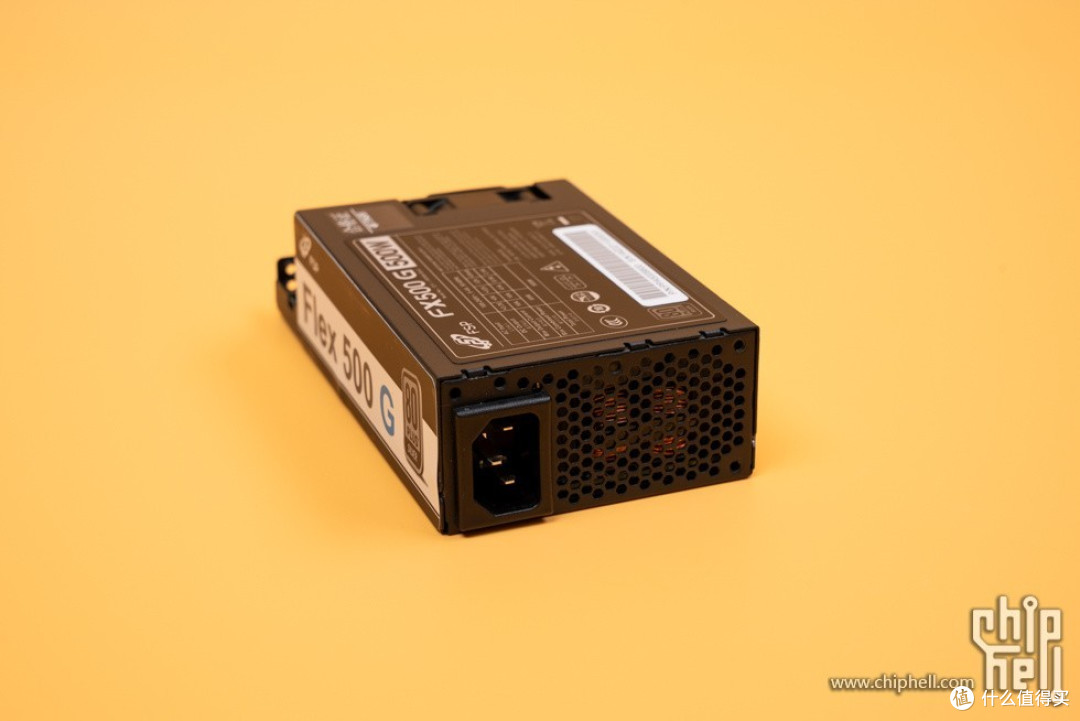

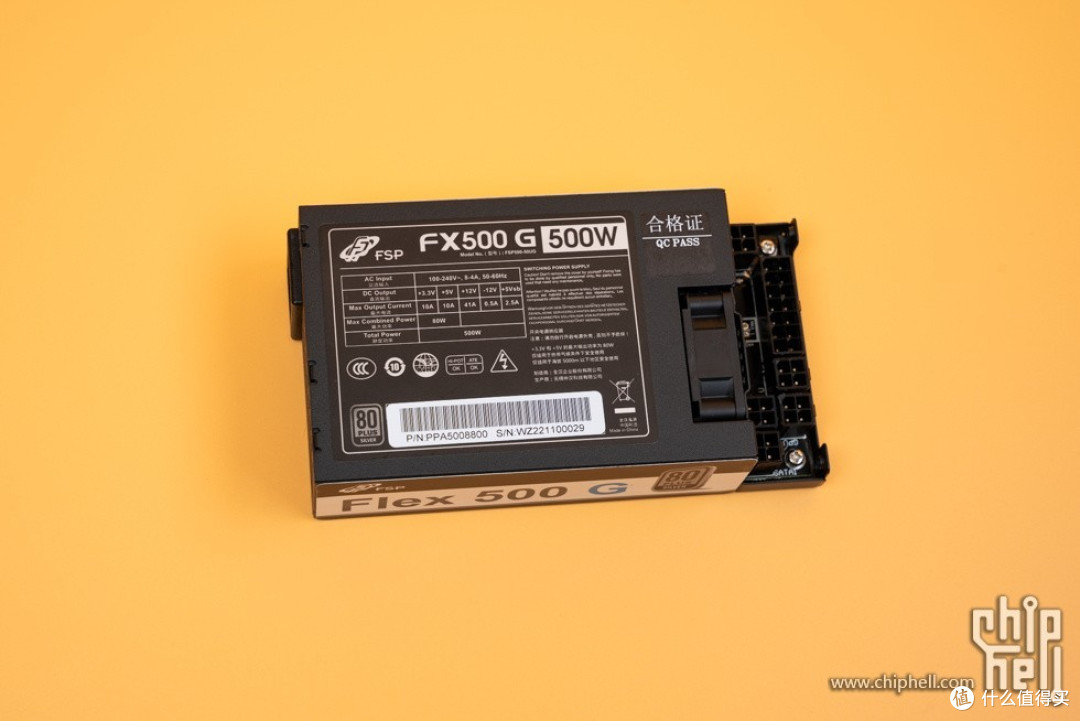

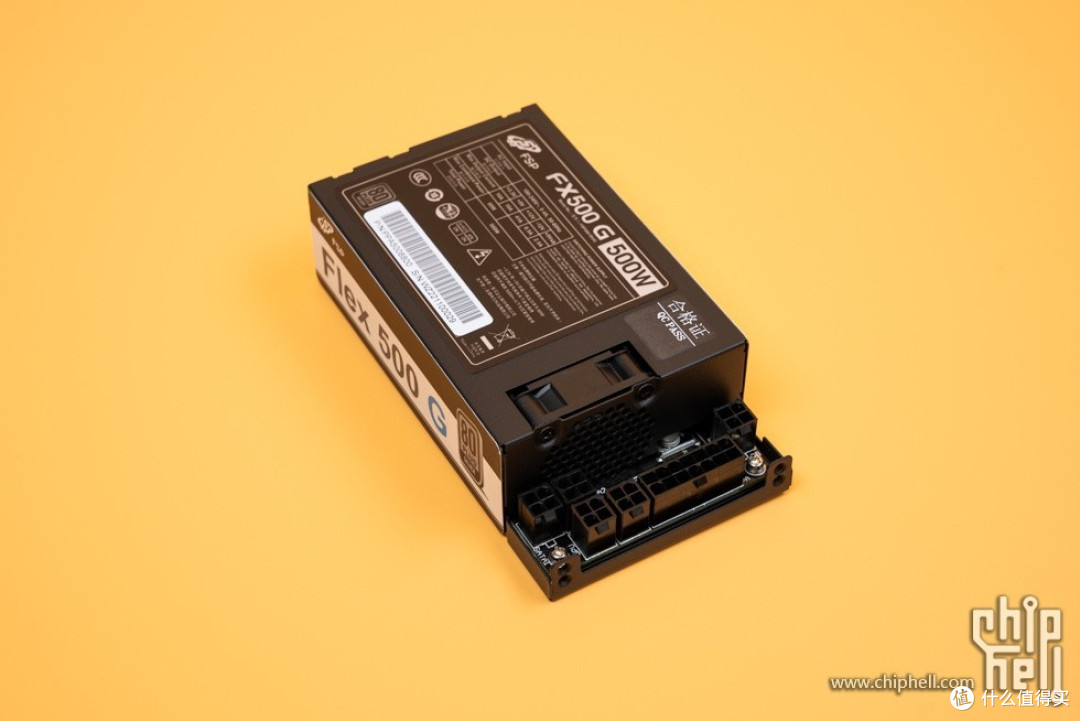

电源方面使用了Flex规格的全汉 FSP Flex-500G，1U小尺寸，80 Plus银牌认证。电源本体，体积非常小，1U尺寸，全模组设计，支持风扇启停。电源使用全日系电容，增强稳定性，延长电源使用寿命。

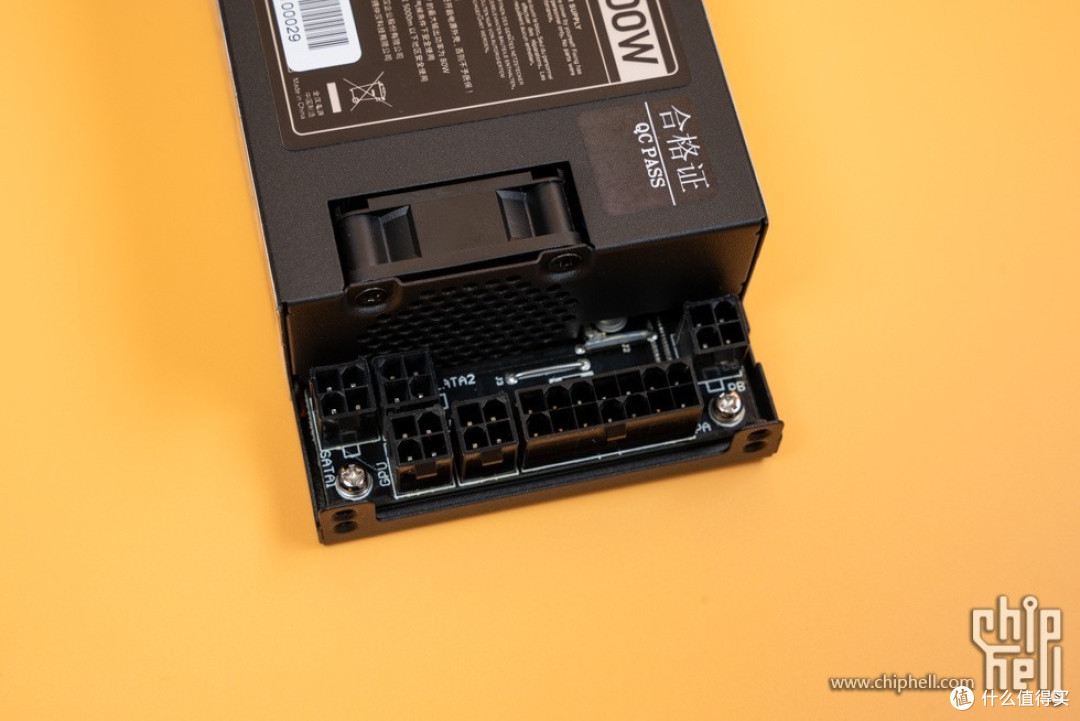

全模组接口。
电源接口部分。
安装CPU。
安装内存。

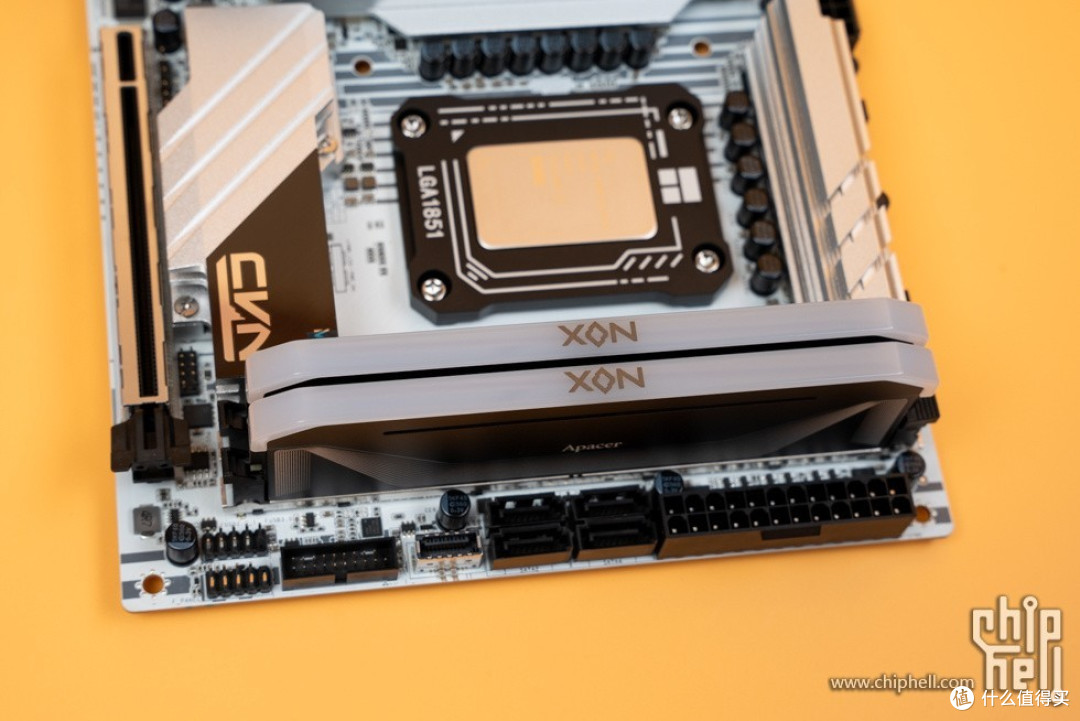

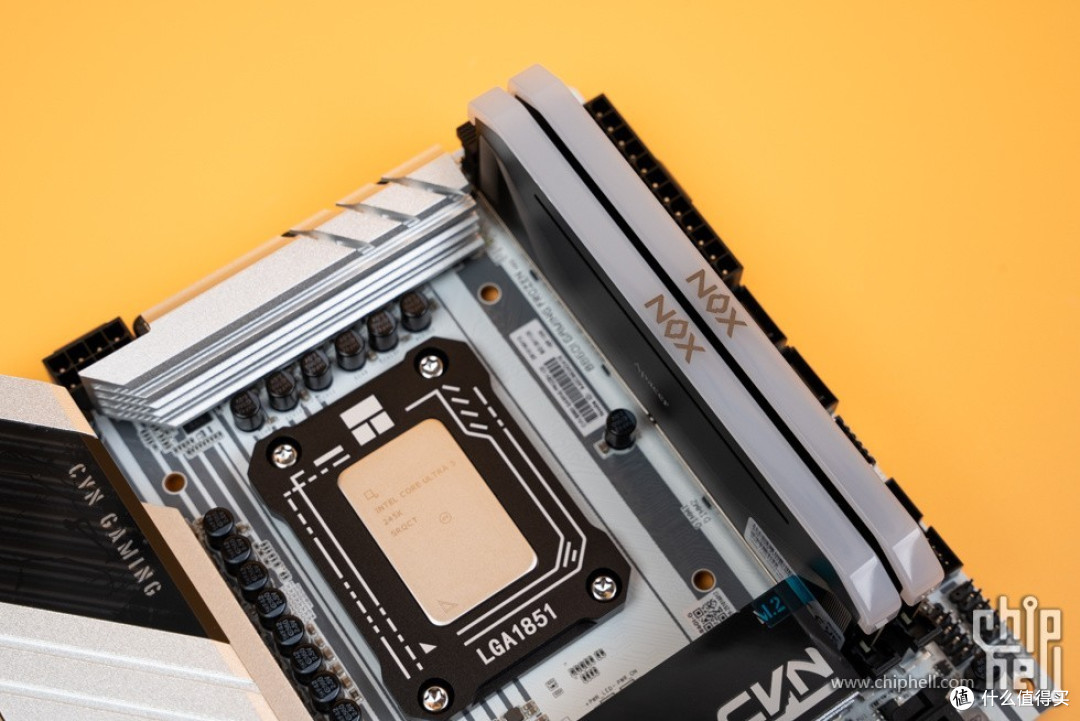

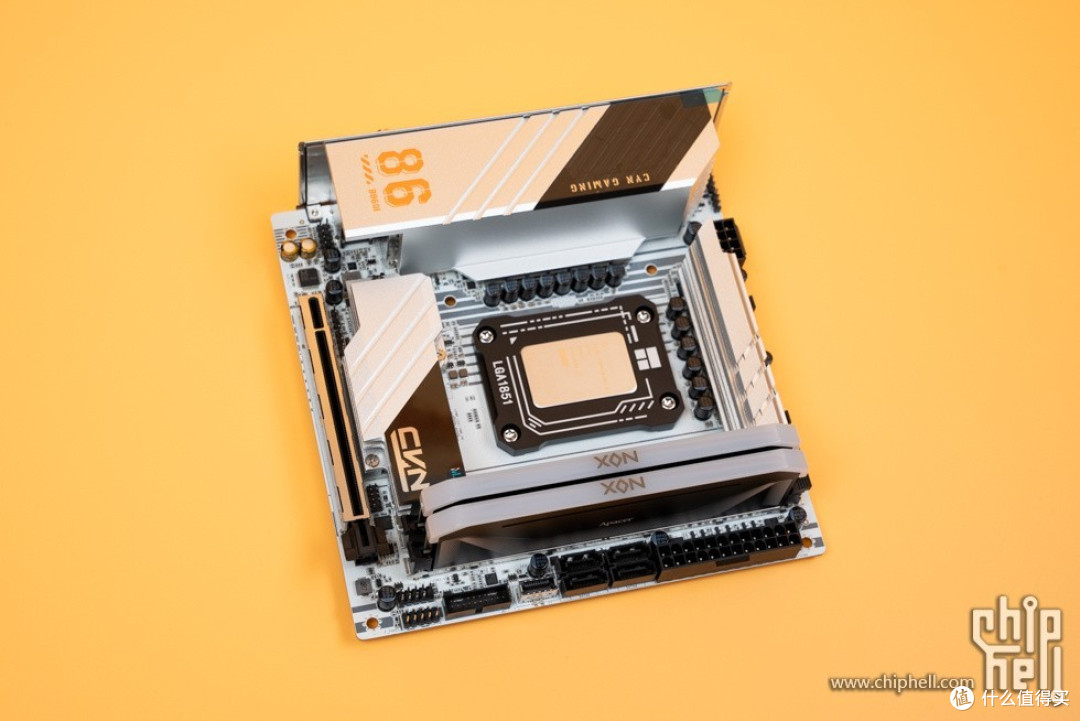

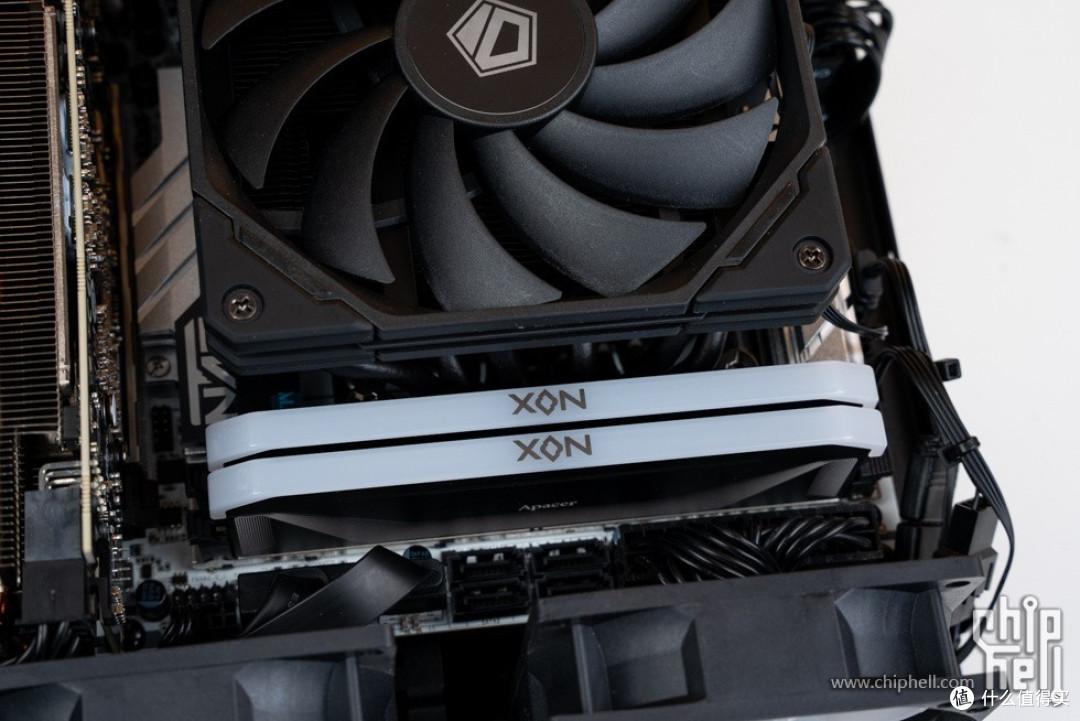

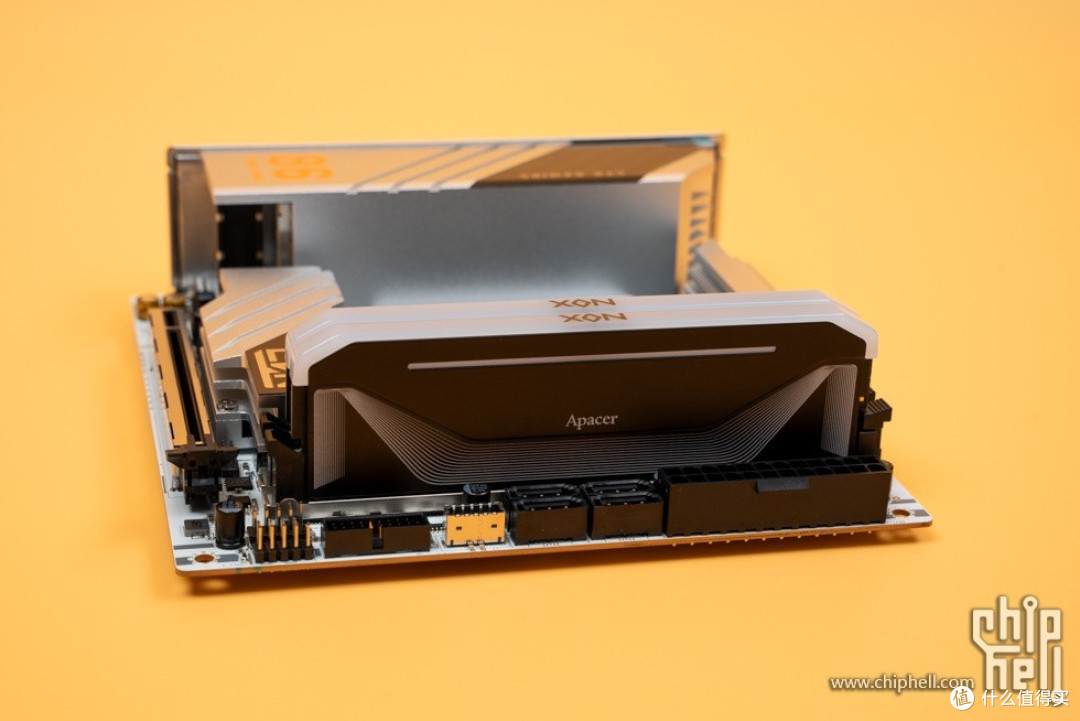

内存上机后多角度展示。

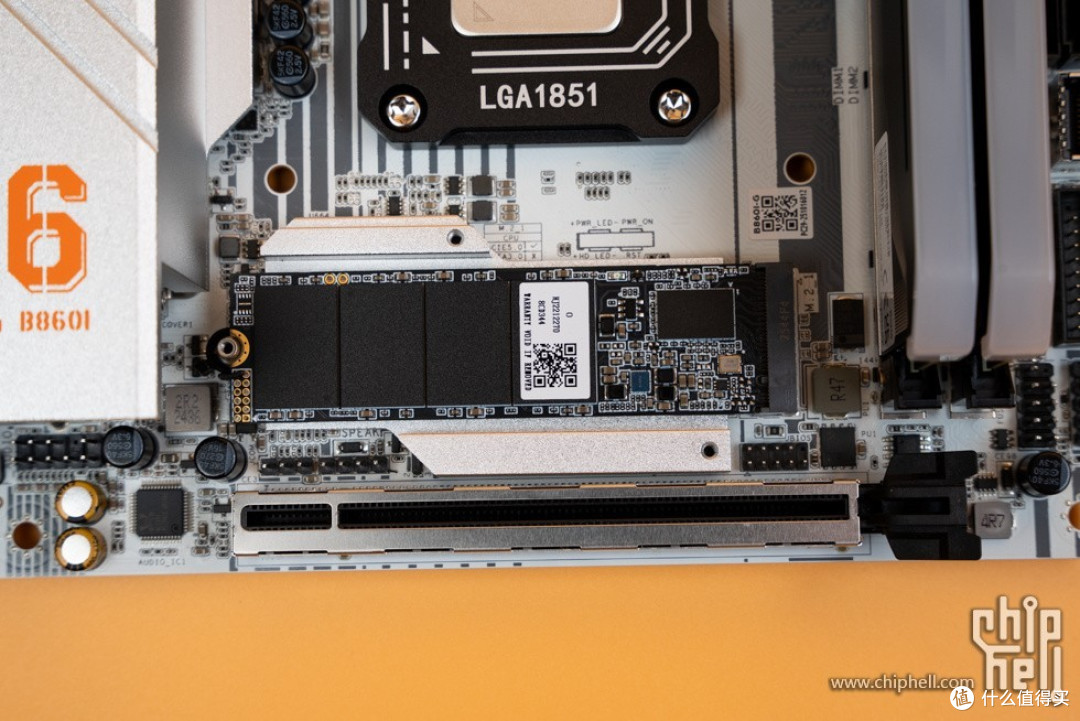

安装SSD。
安装CPU散热器。

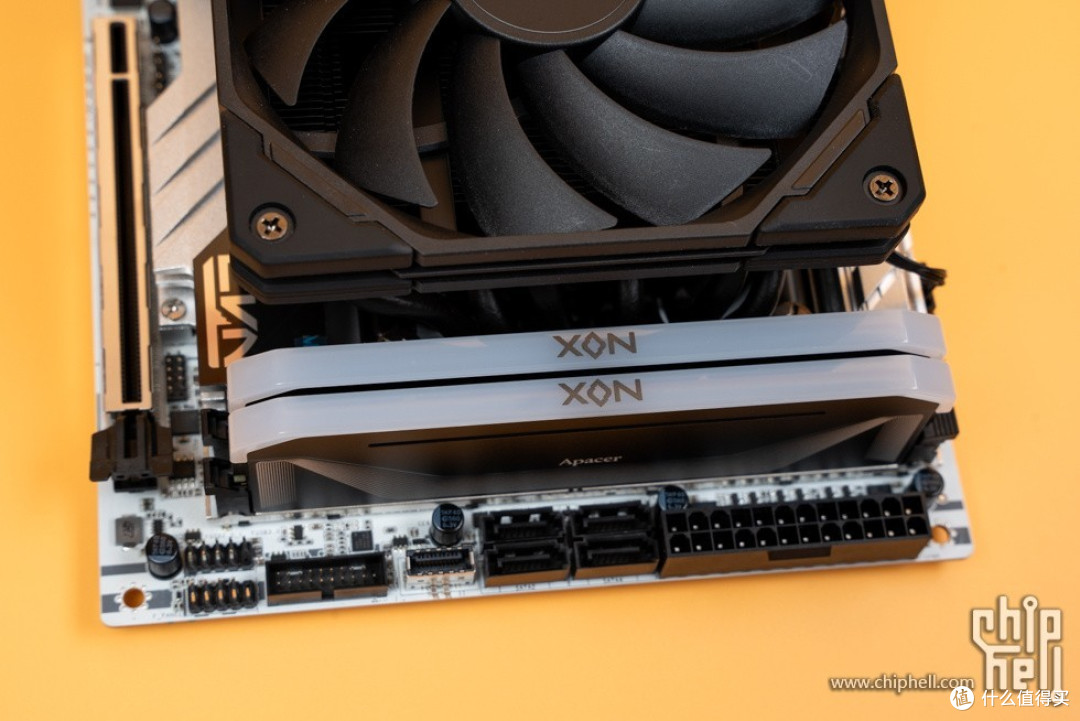

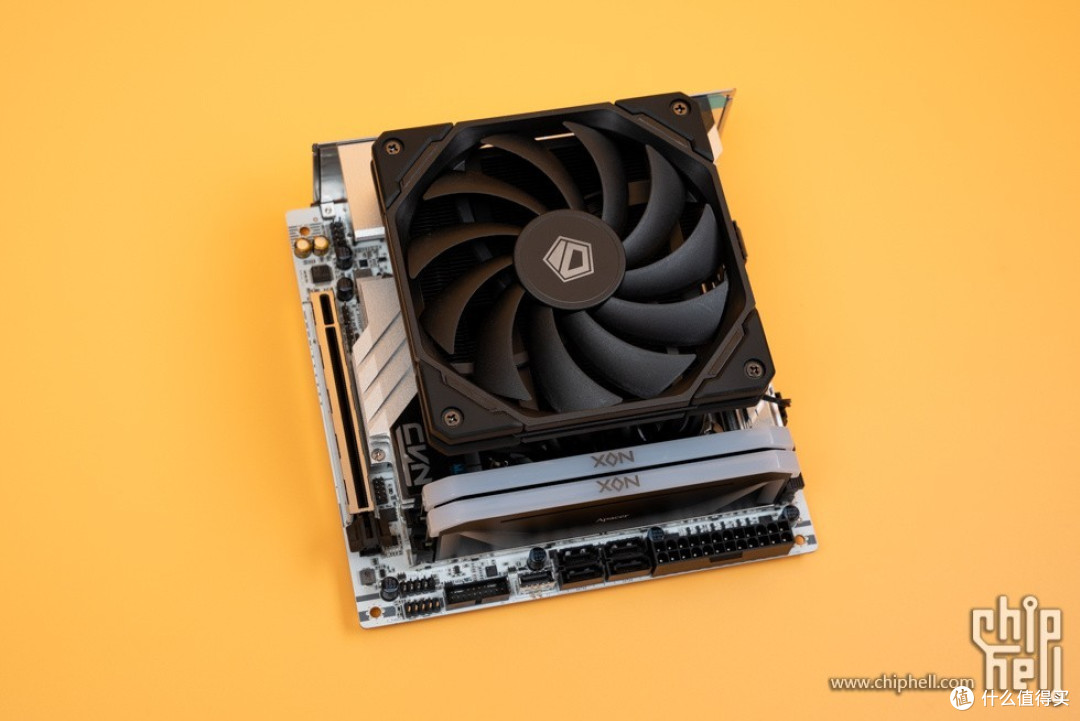

内存兼容性不错。

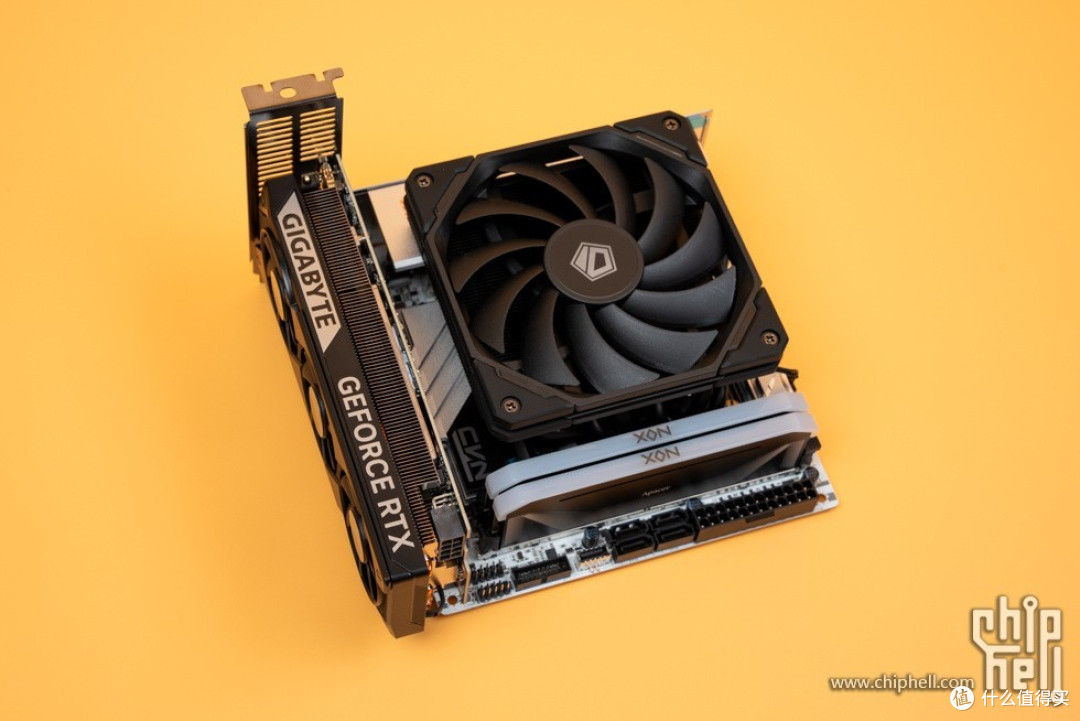

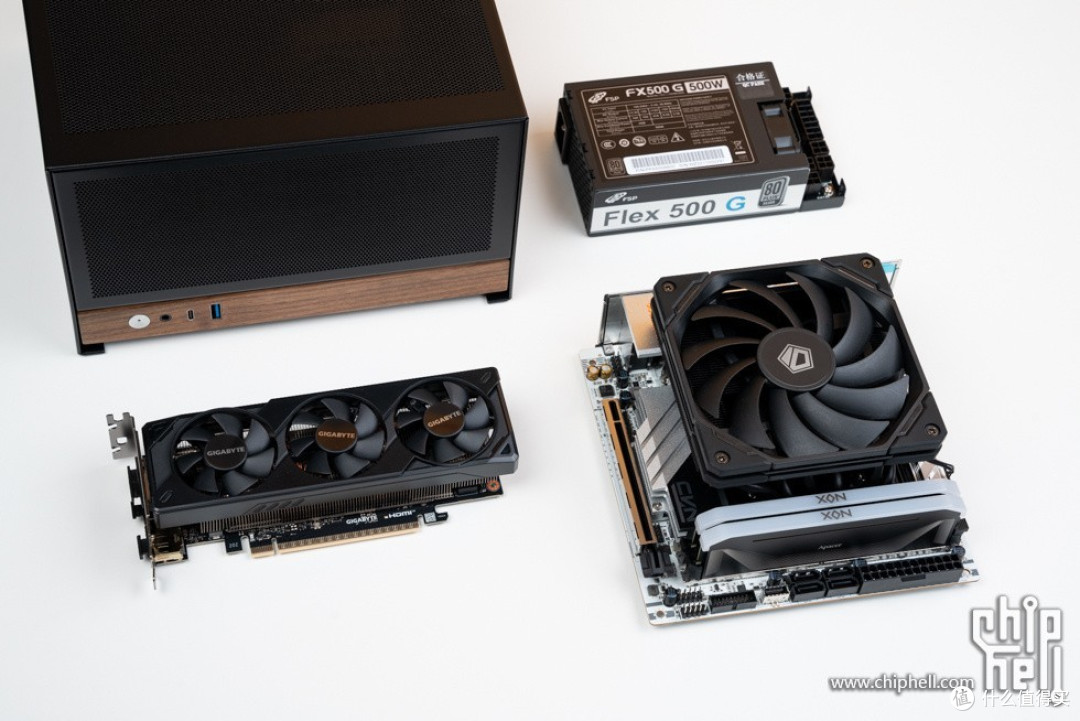

假组上显卡，平台完成。
机械大师 E06，一款卧式ITX机箱，采用上下分层设计，抽拉外壳大大提升组装便捷性，木饰板的加入能让机箱更好的融入居家环境。机箱尺寸为229 × 227 × 145 mm（长*宽*高），CPU散热器支持到70mm，显卡支持200mm长，两槽半高显卡，前面板支持安装2把8cm风扇，支持Flex 1U电源，底部支持安装1个3.5寸硬盘和1个2.5寸硬盘。

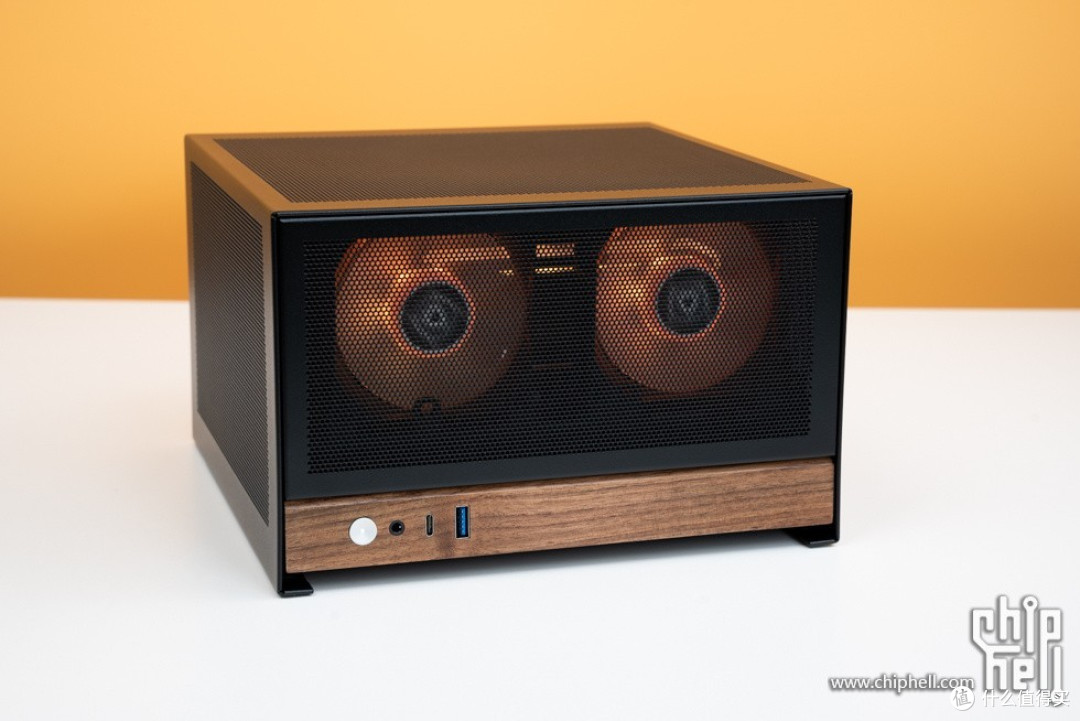

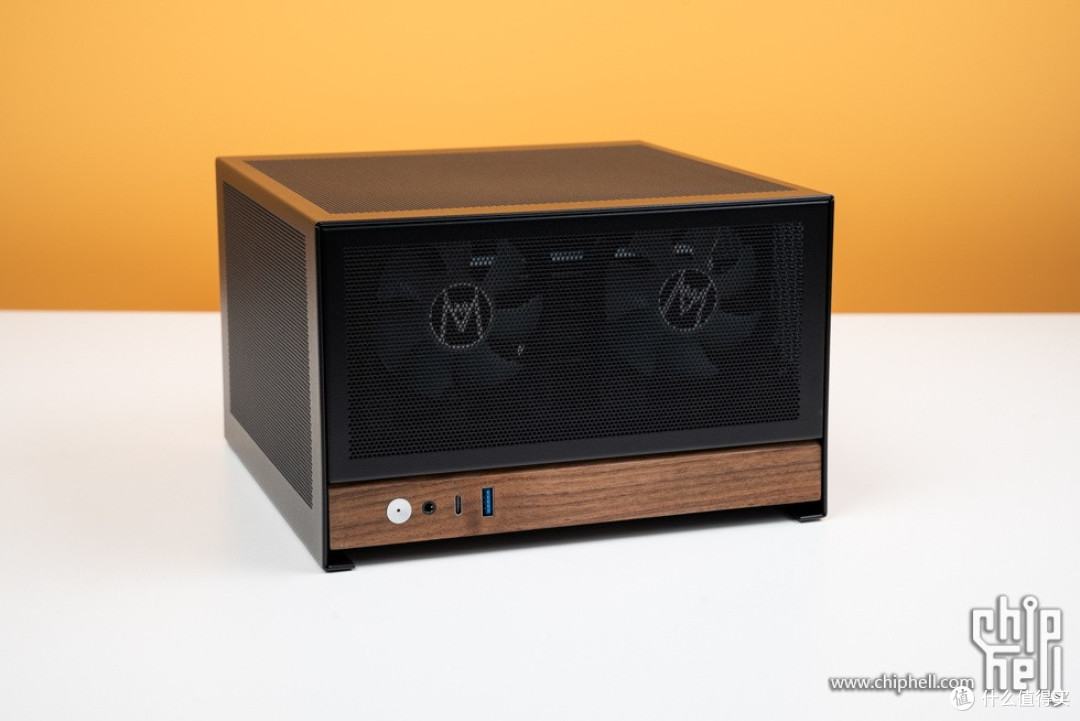

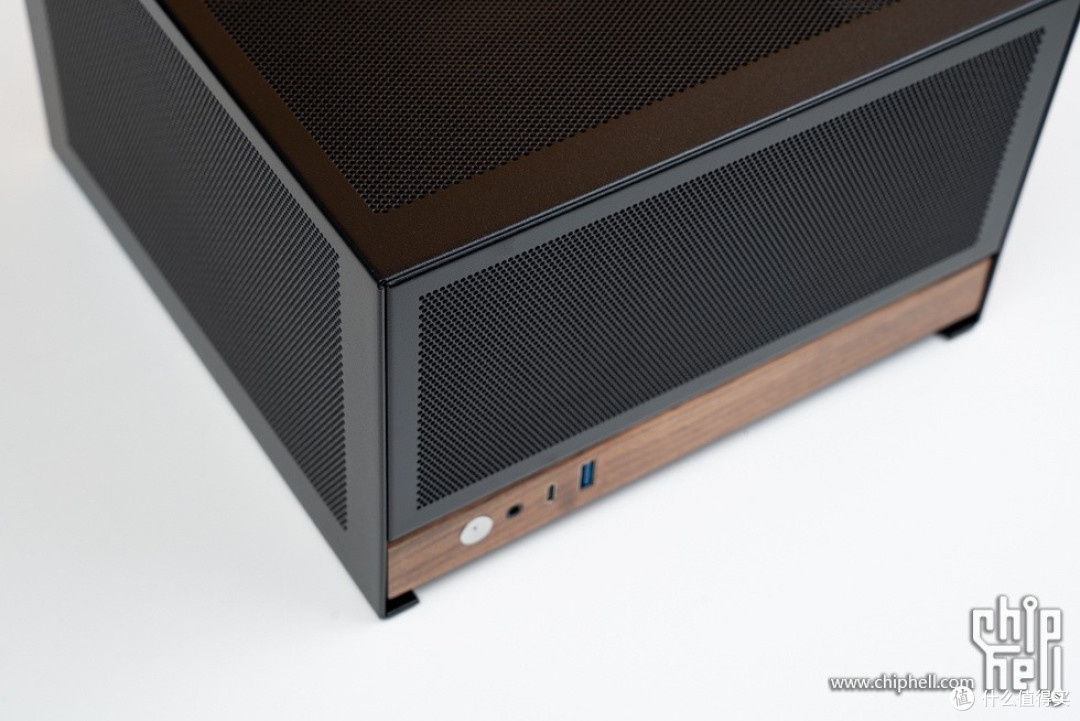

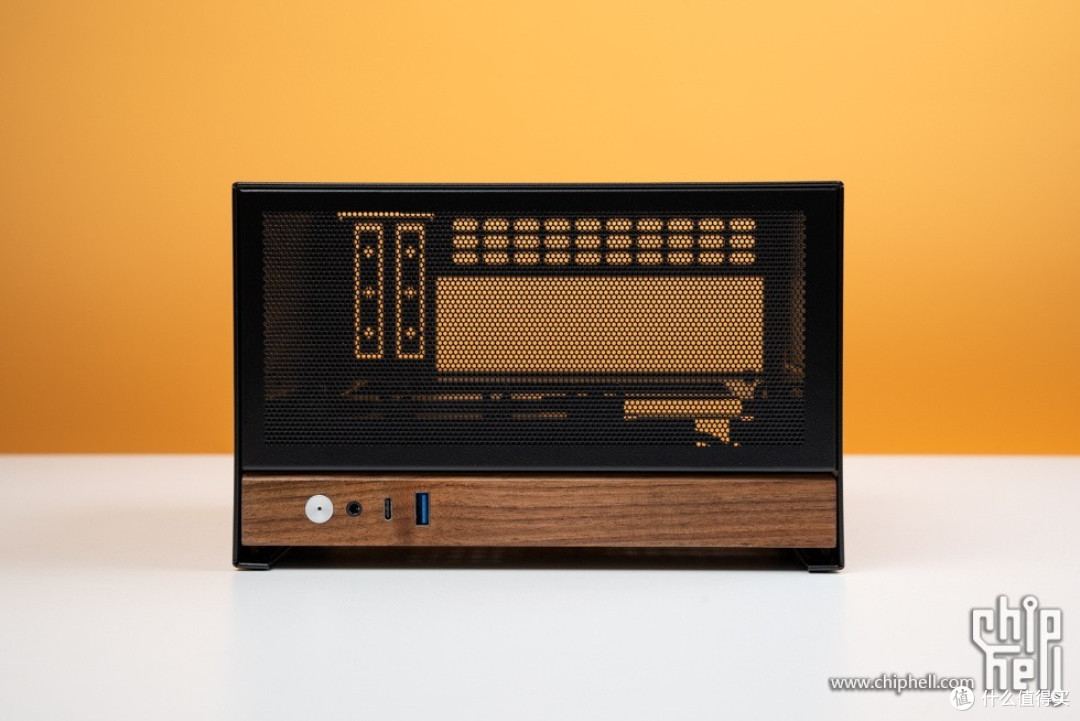

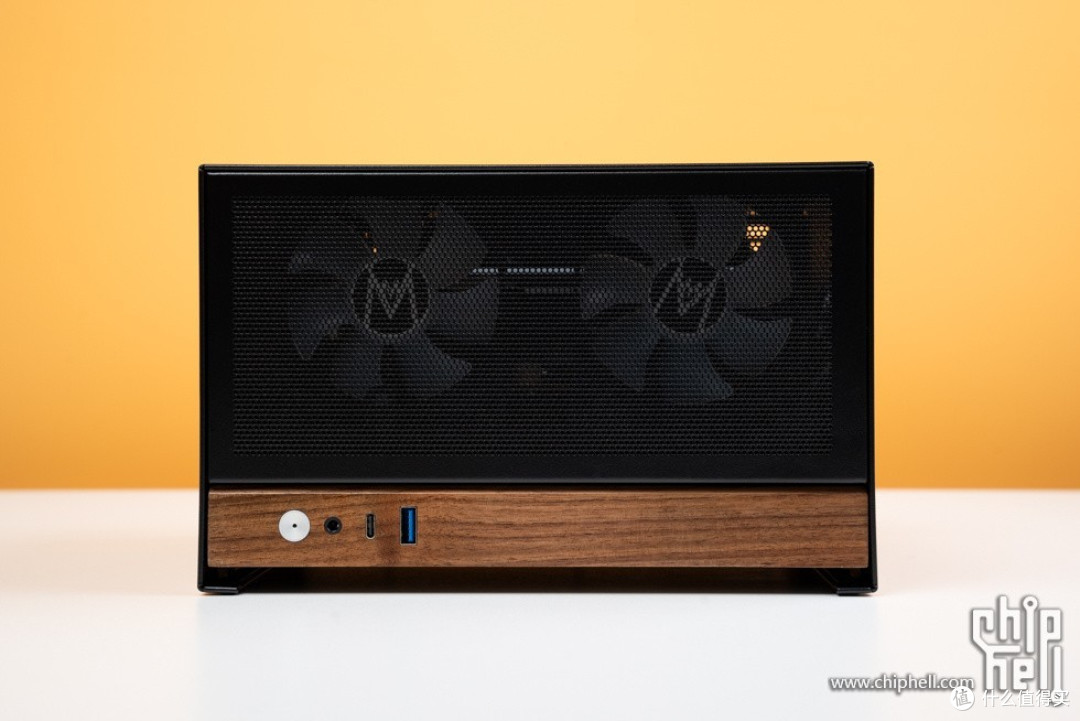

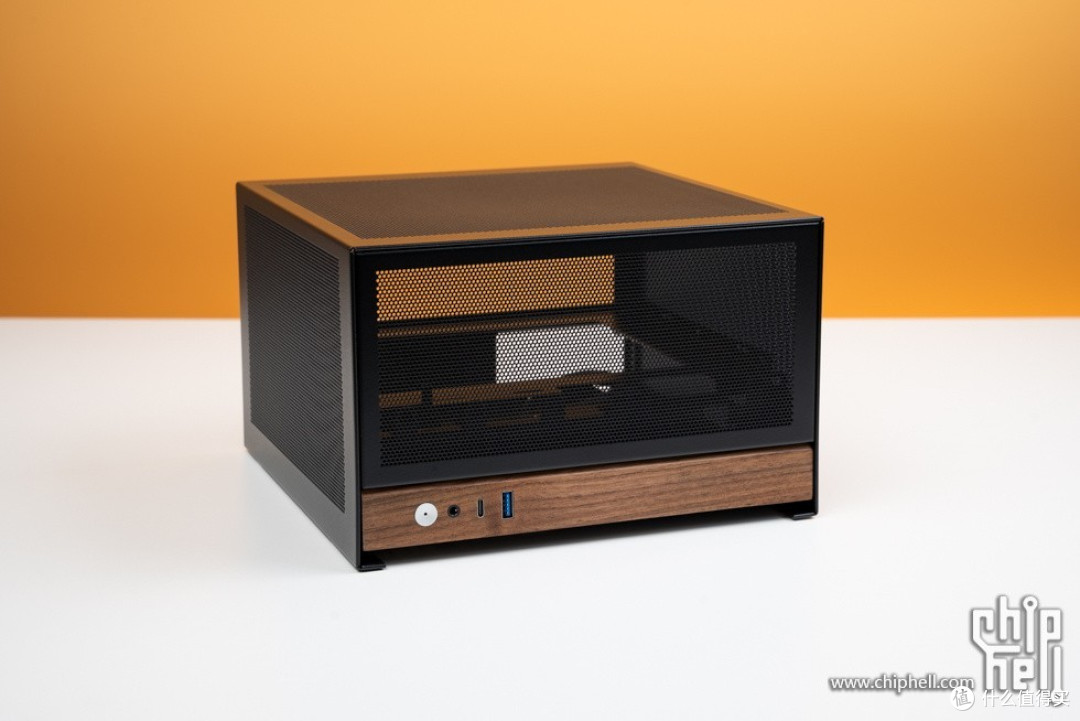

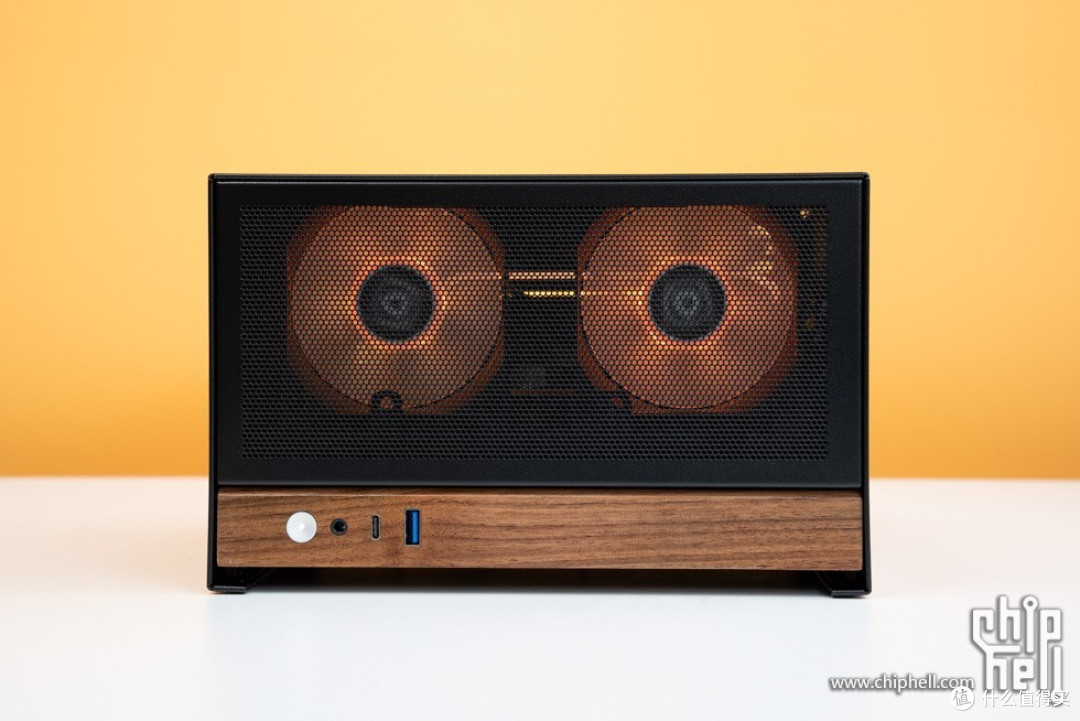

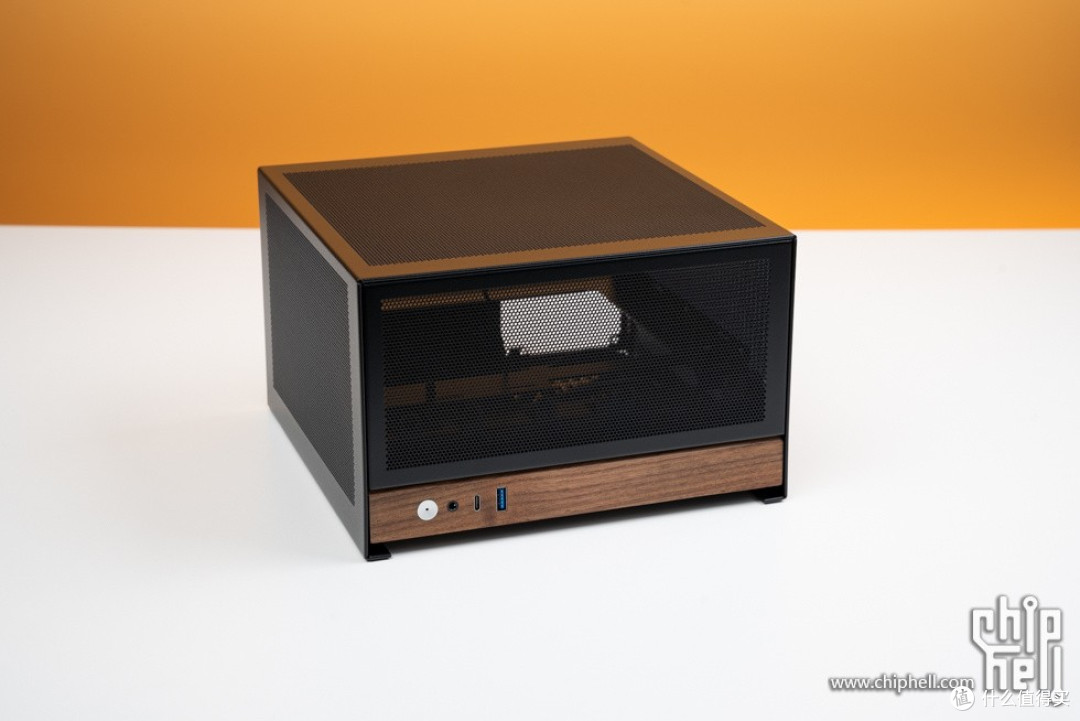

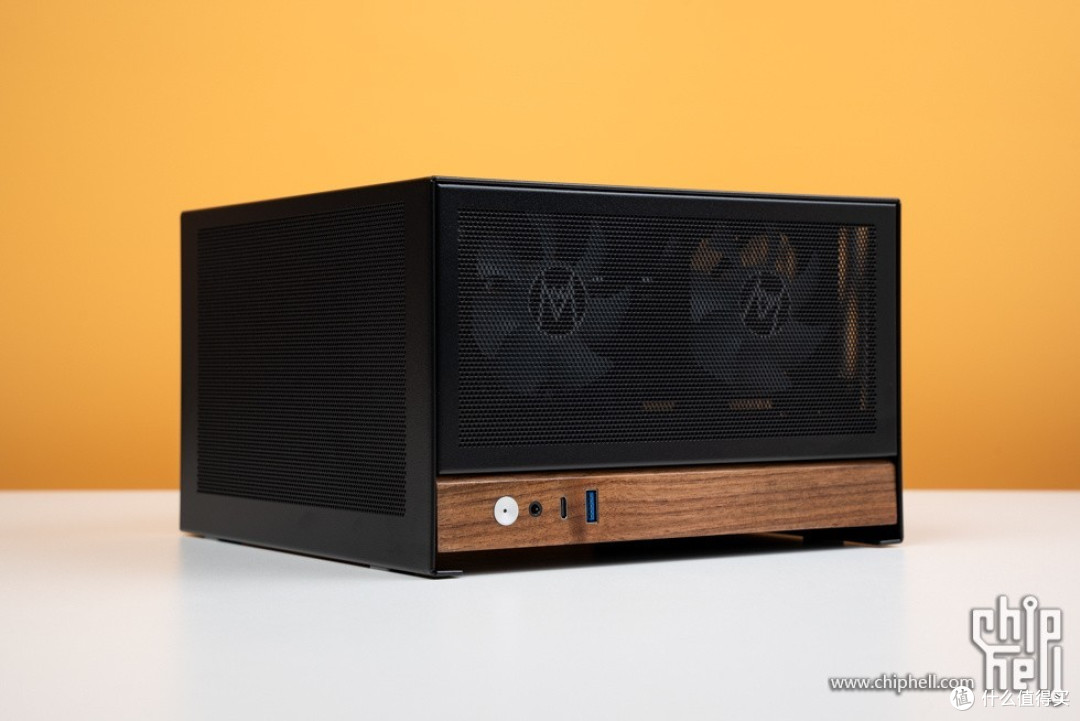

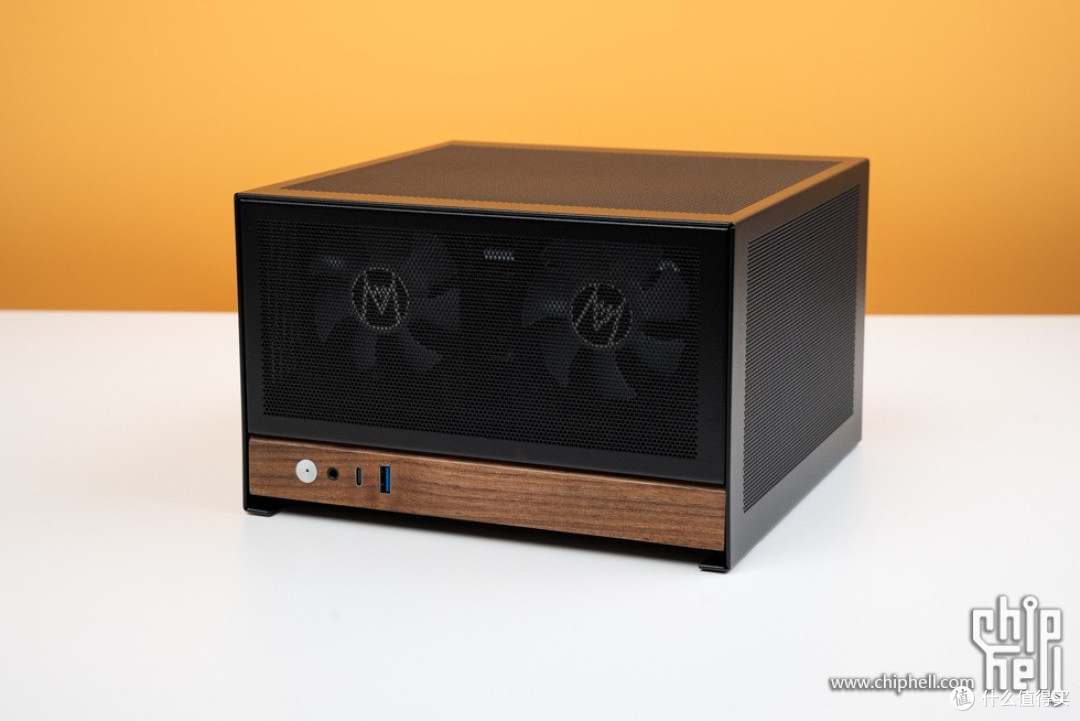

机箱正面，可以看到外壳采用Mesh网孔，保障通风性，下方为I/O面板采用胡桃木饰板，提升高级感。

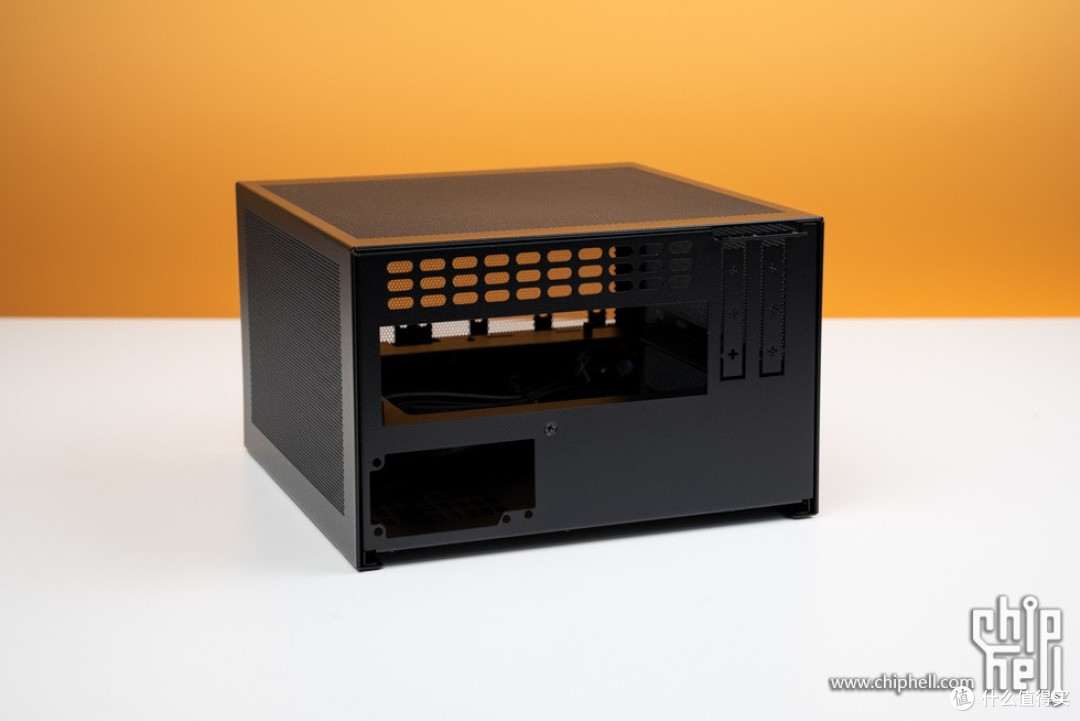

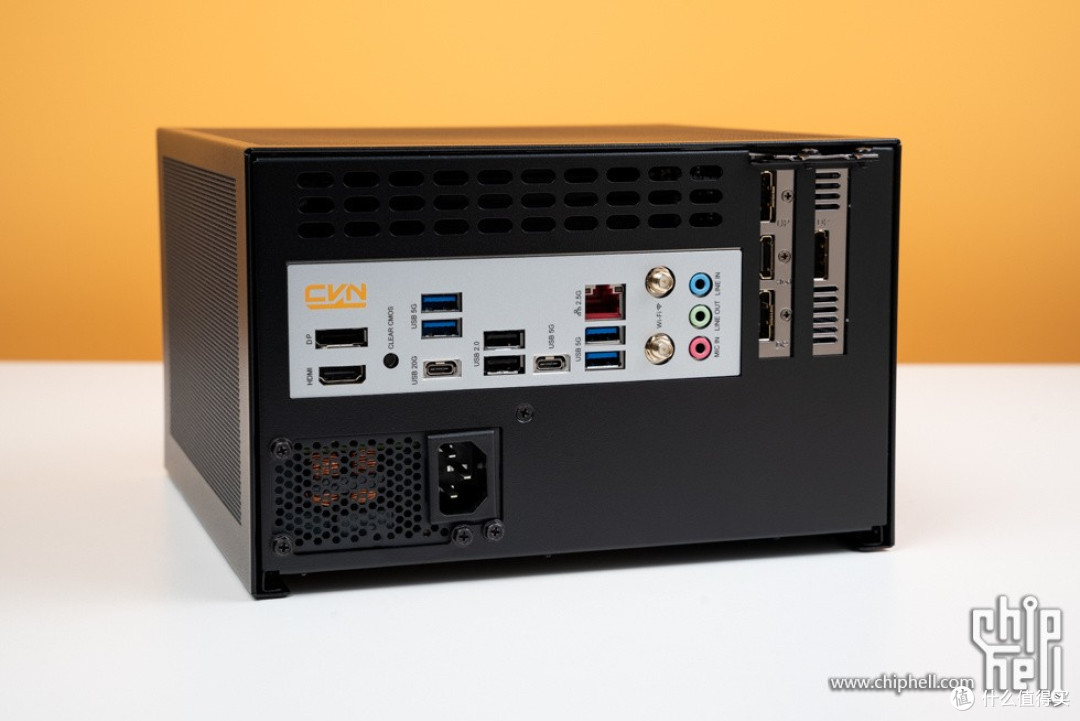

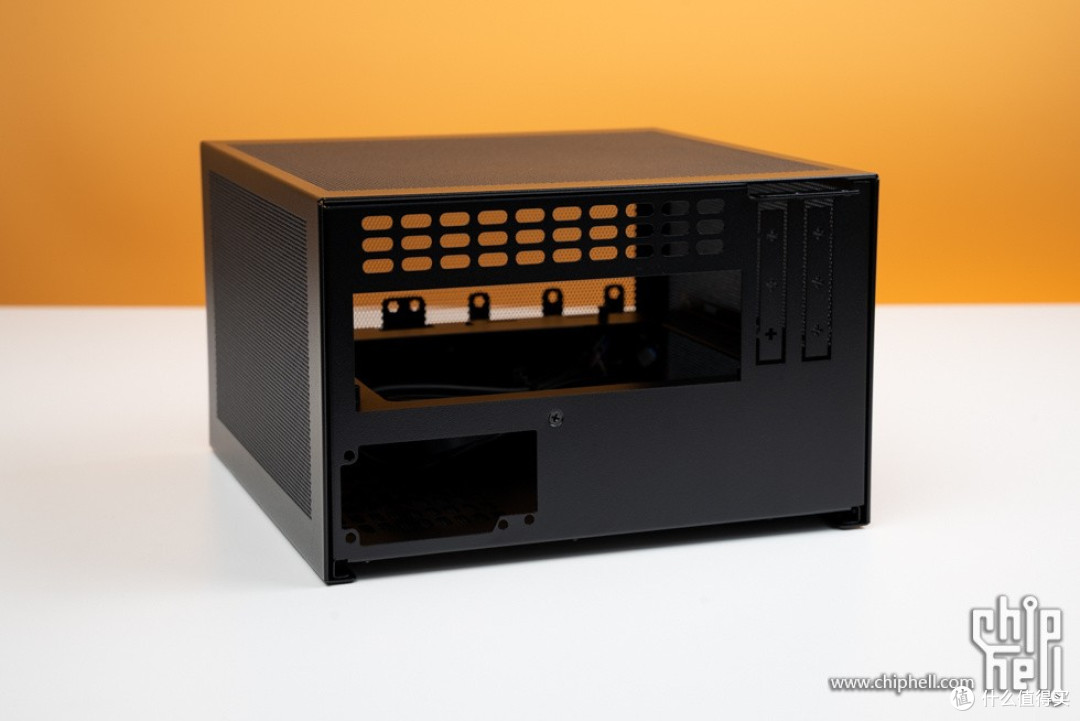

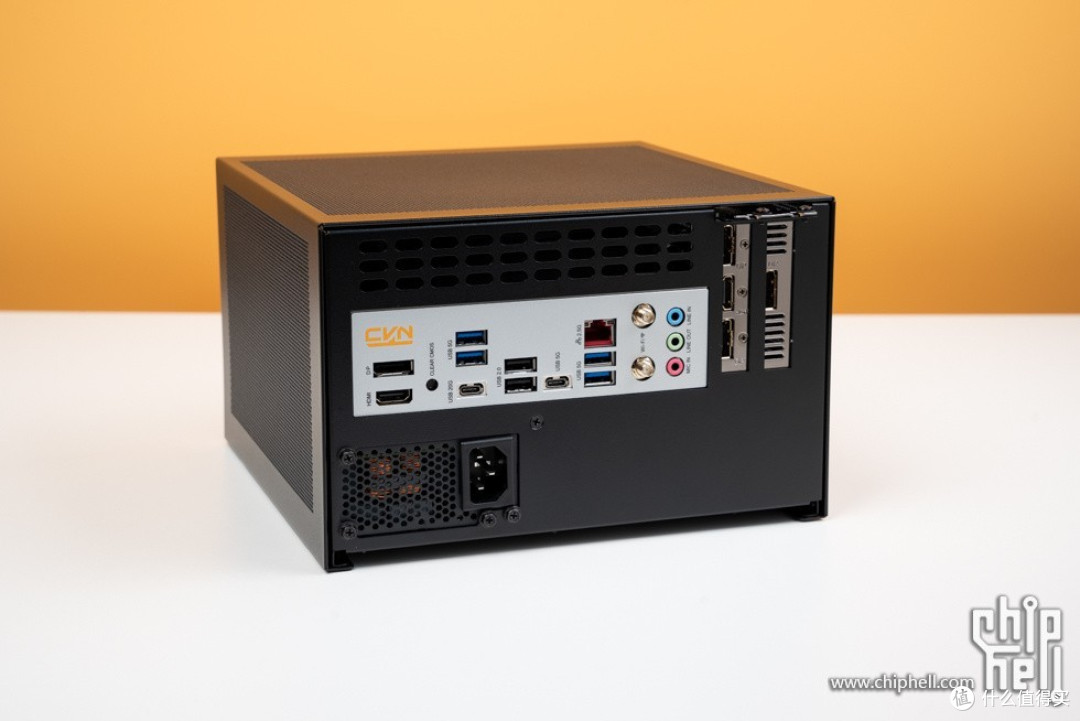

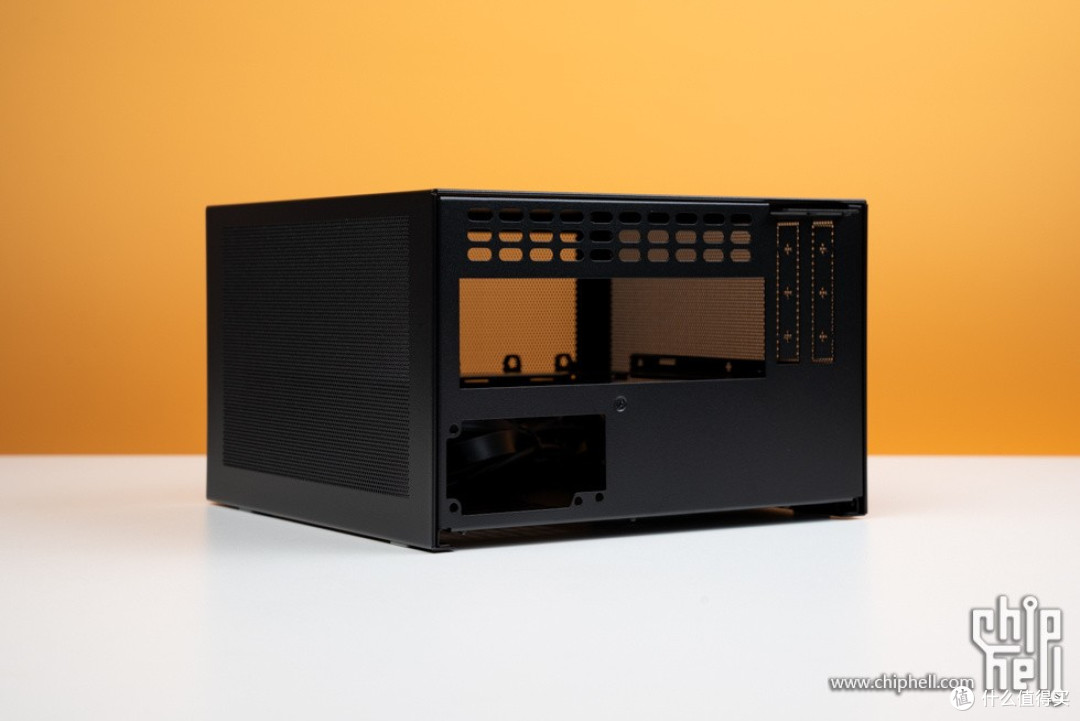

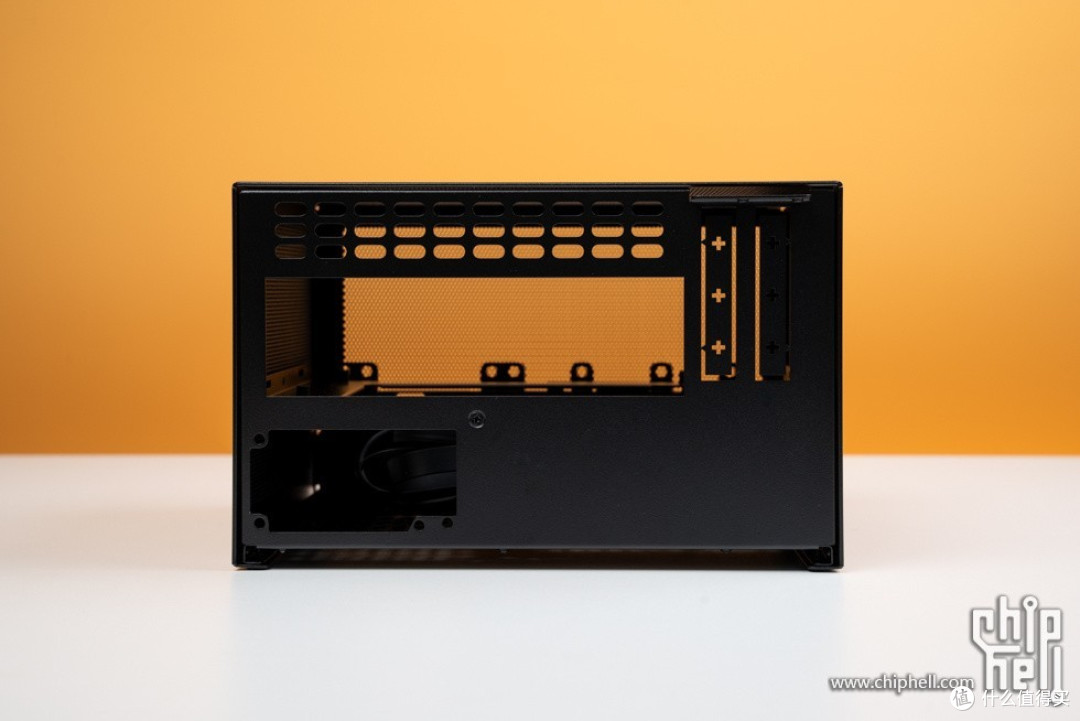

机箱背面，上方为主板和显卡区域，下方为电源位和存储区域。

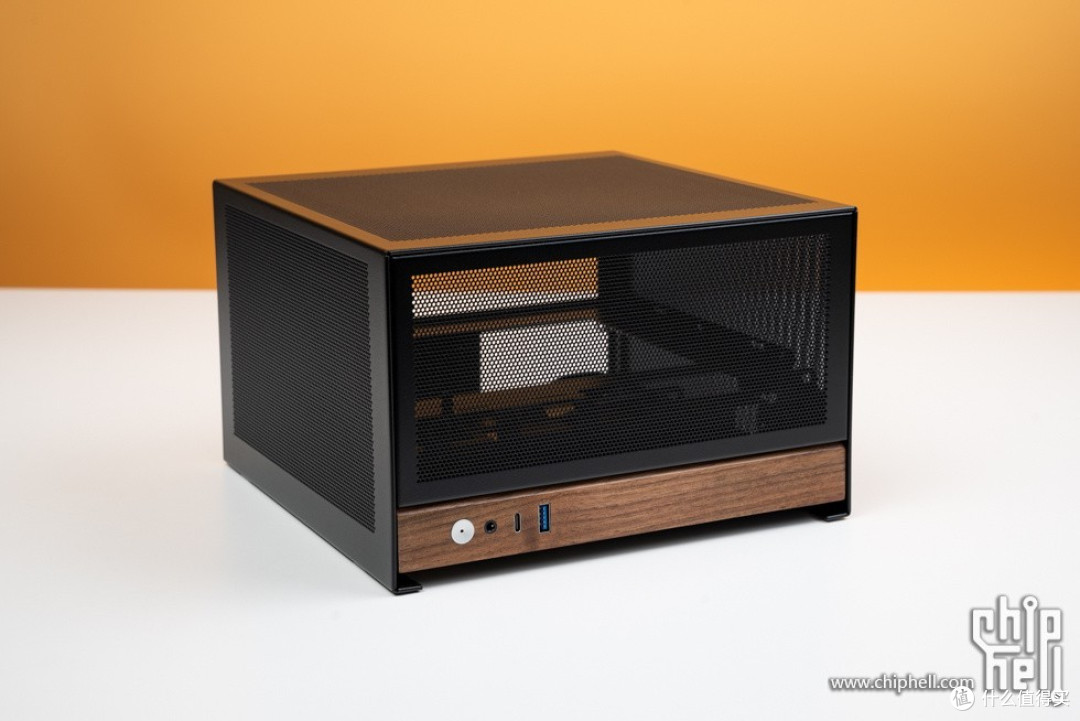

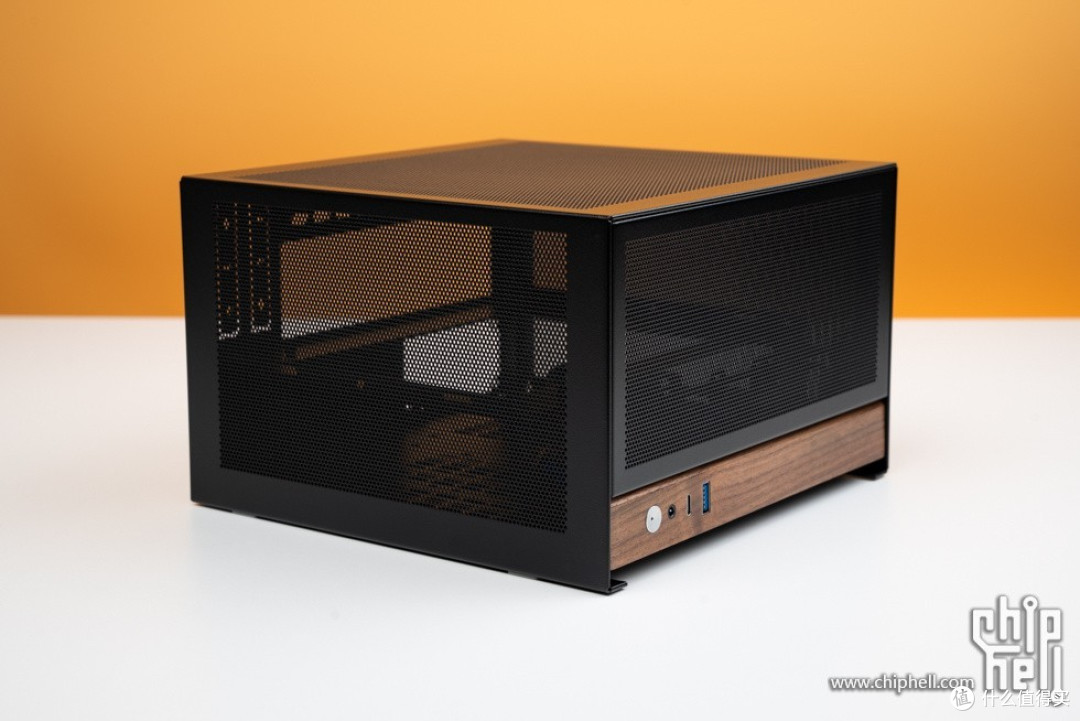

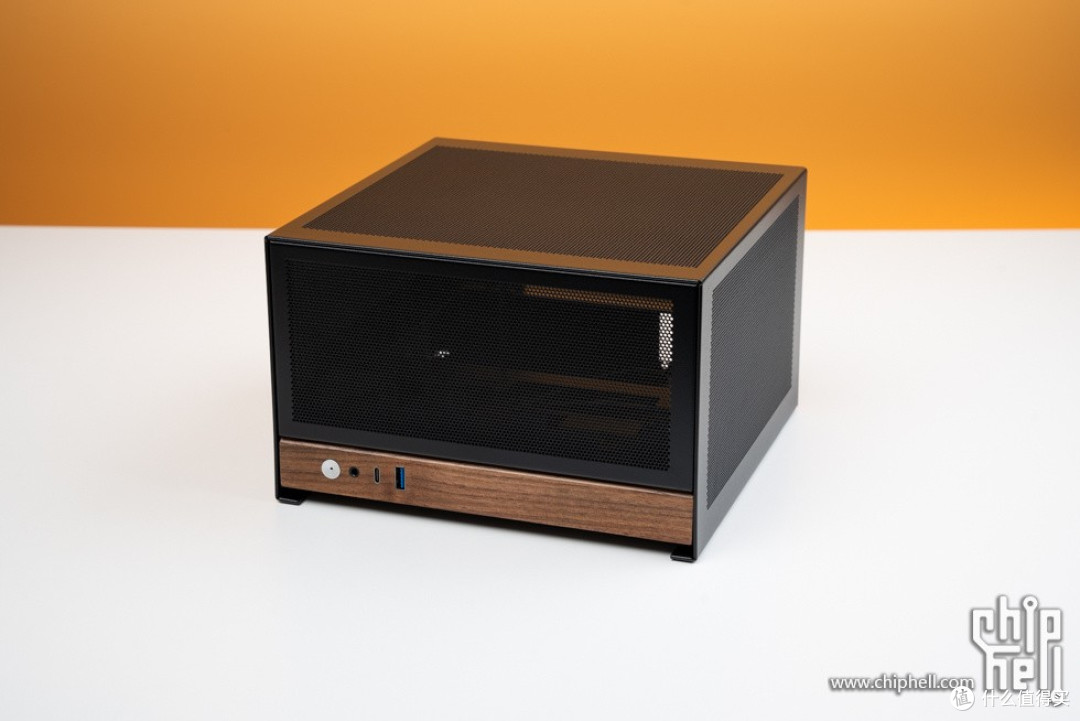

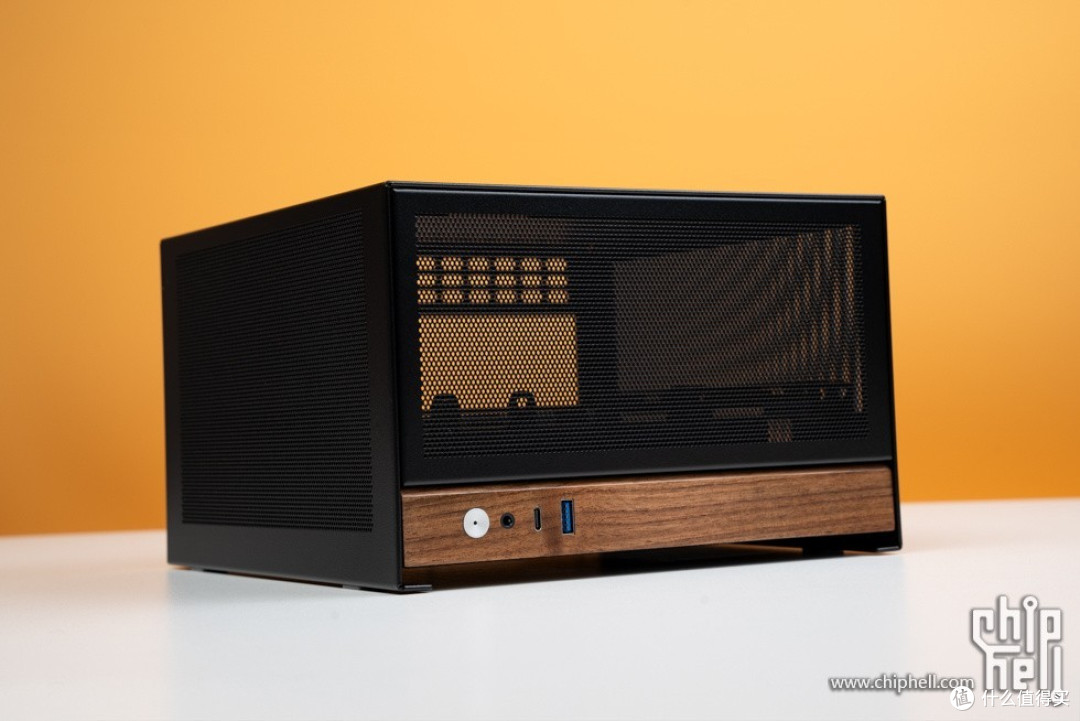

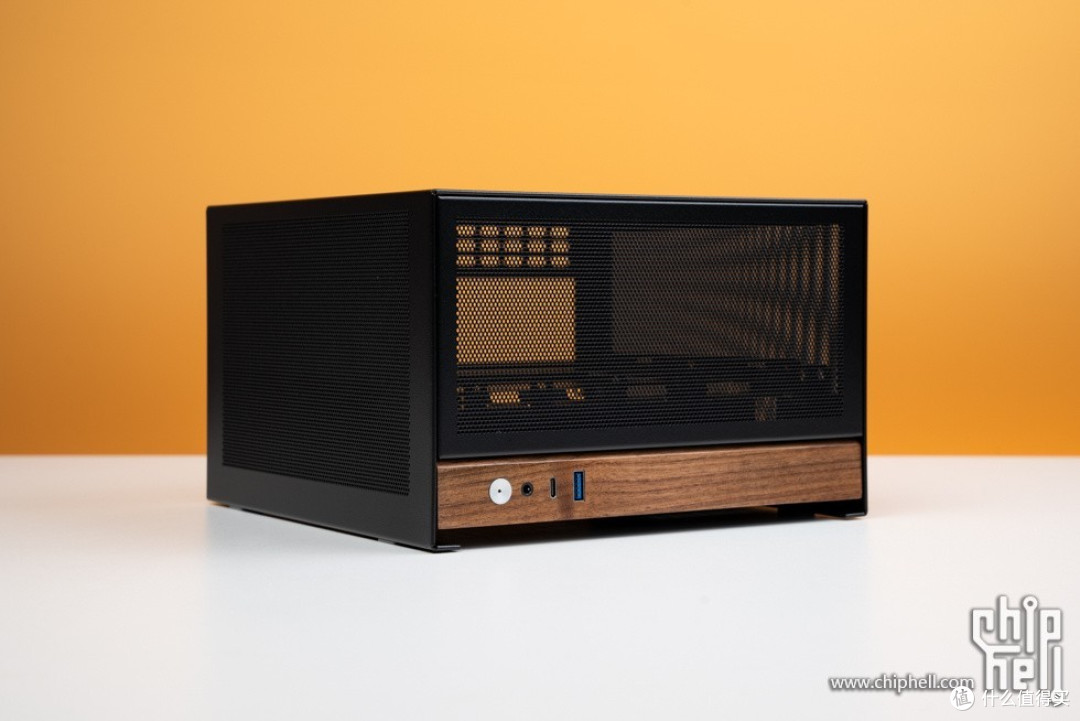

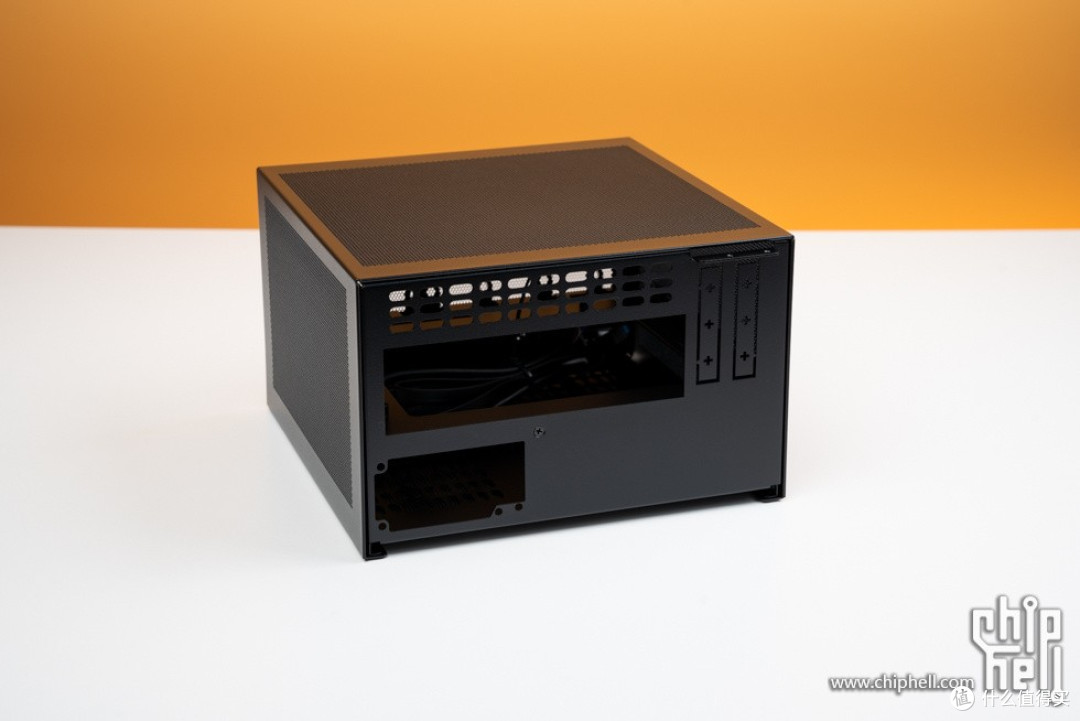

45°视角。

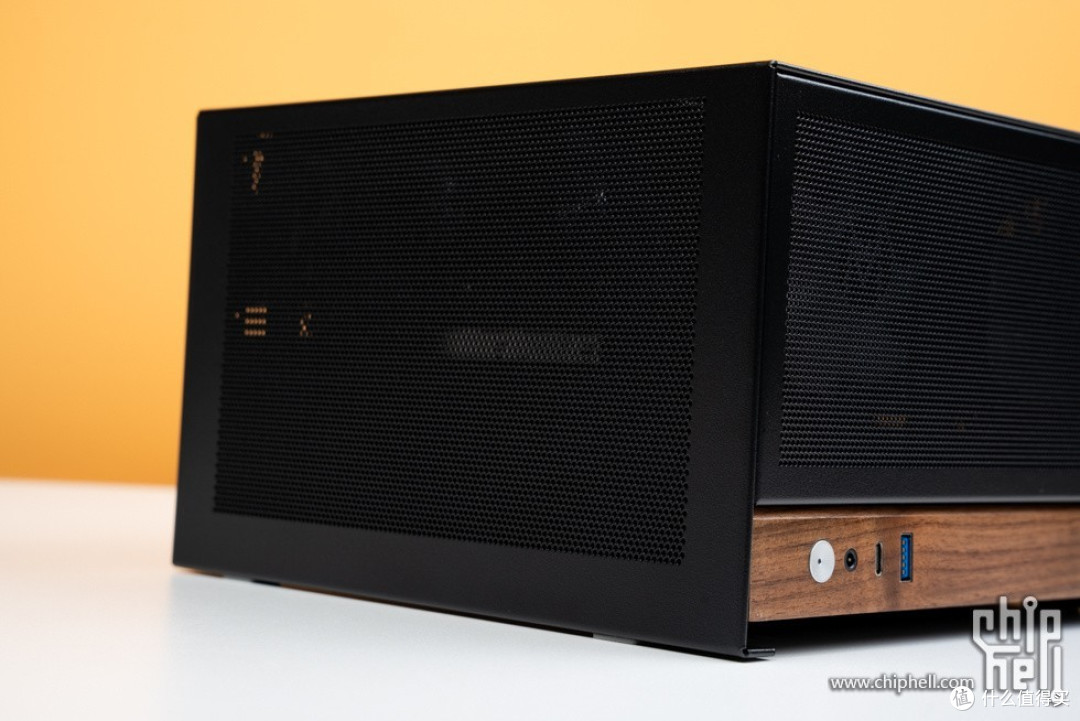

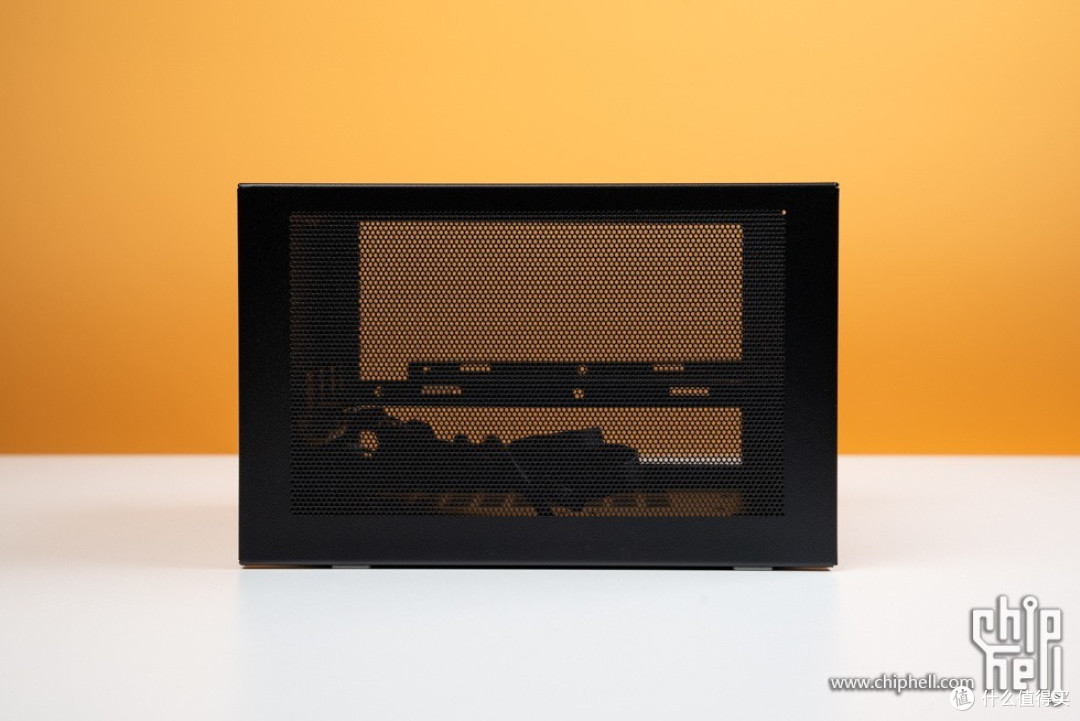

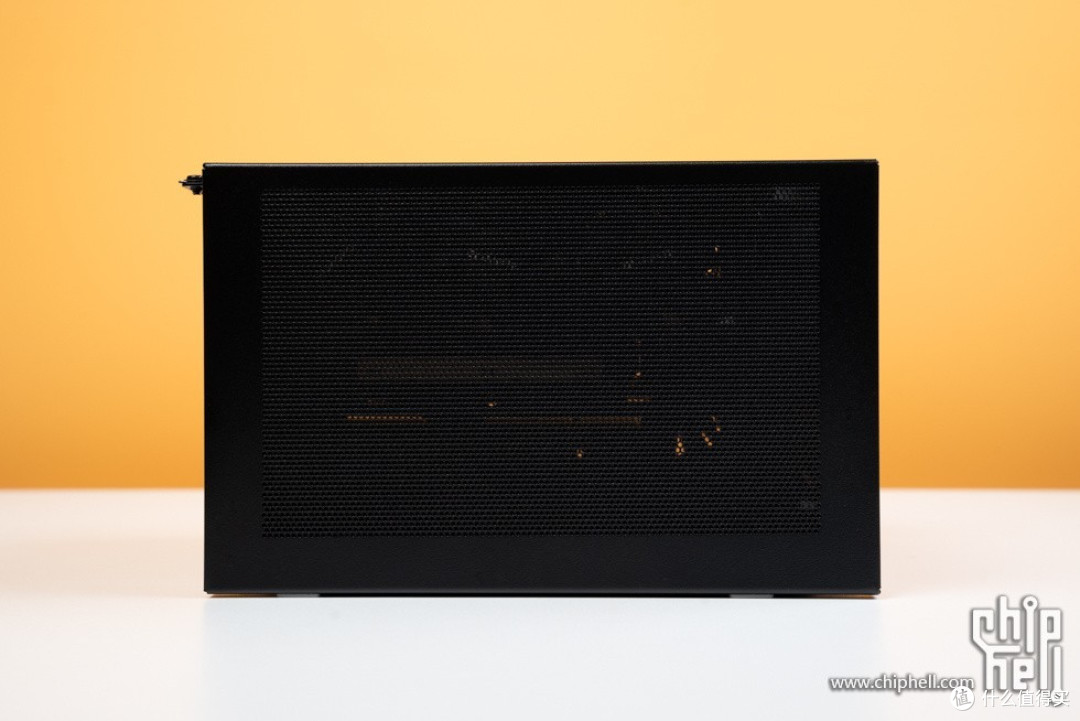

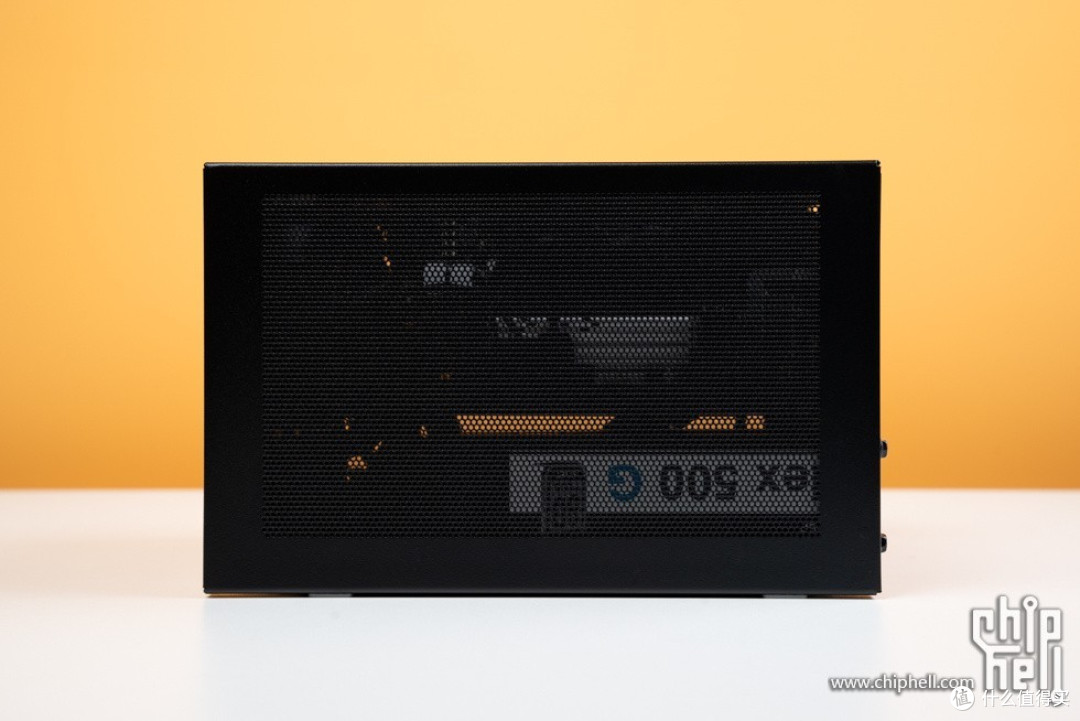

机箱侧面一览，同样开有大面积的Mesh网孔。
机箱多角度展示。

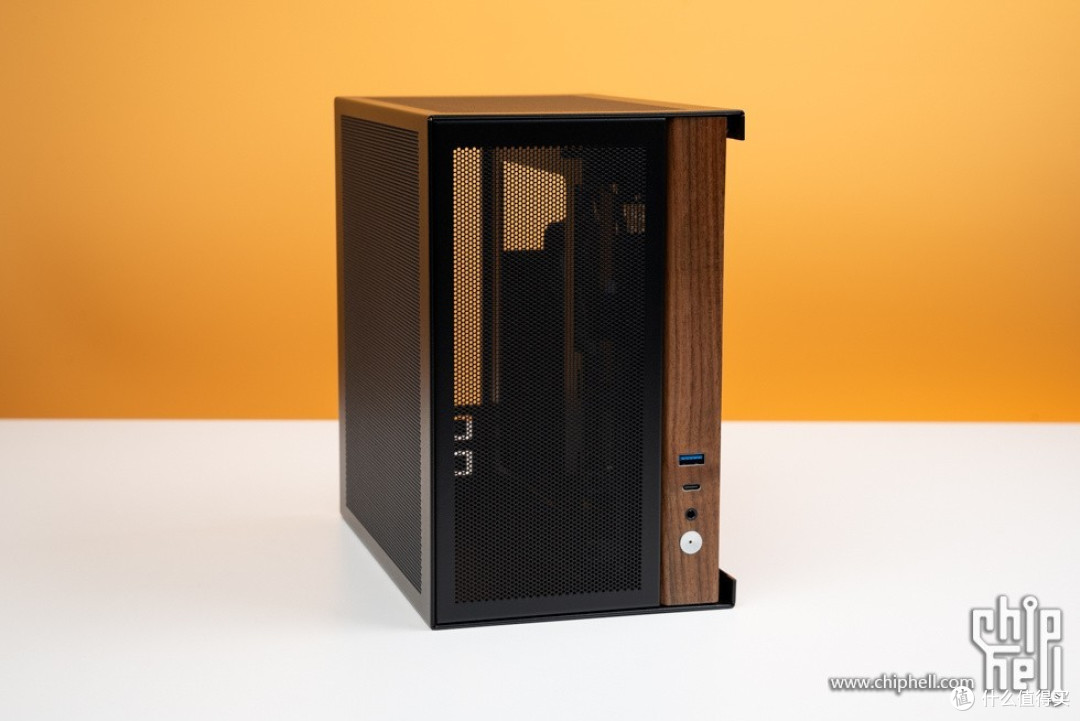

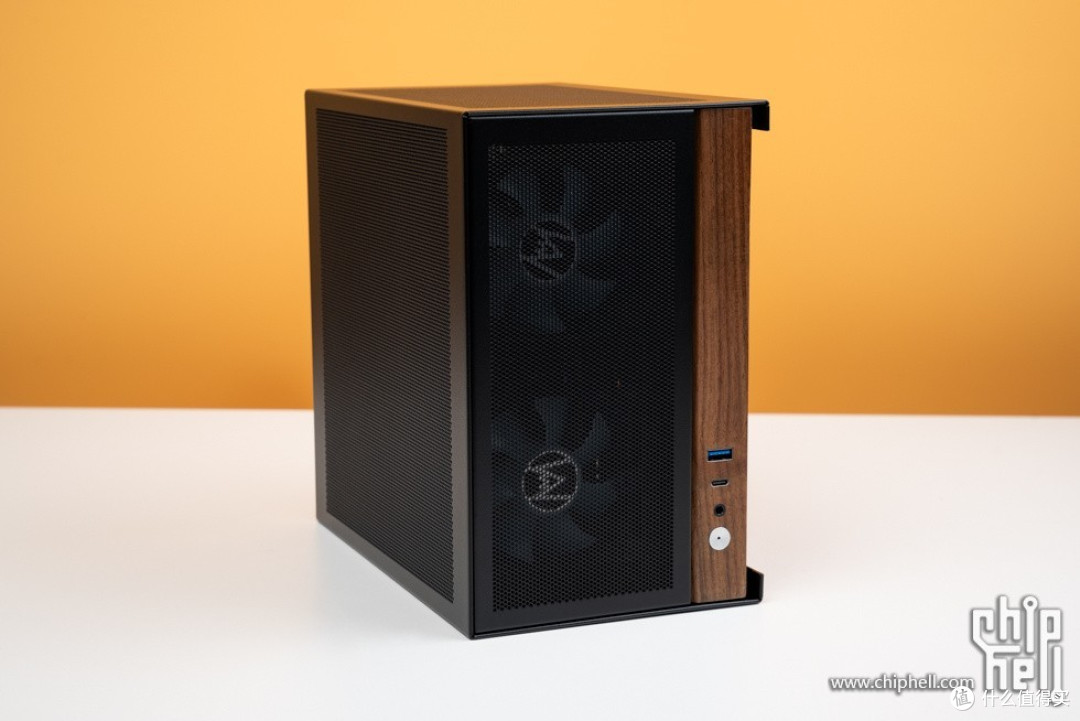

机箱支持立式摆放。

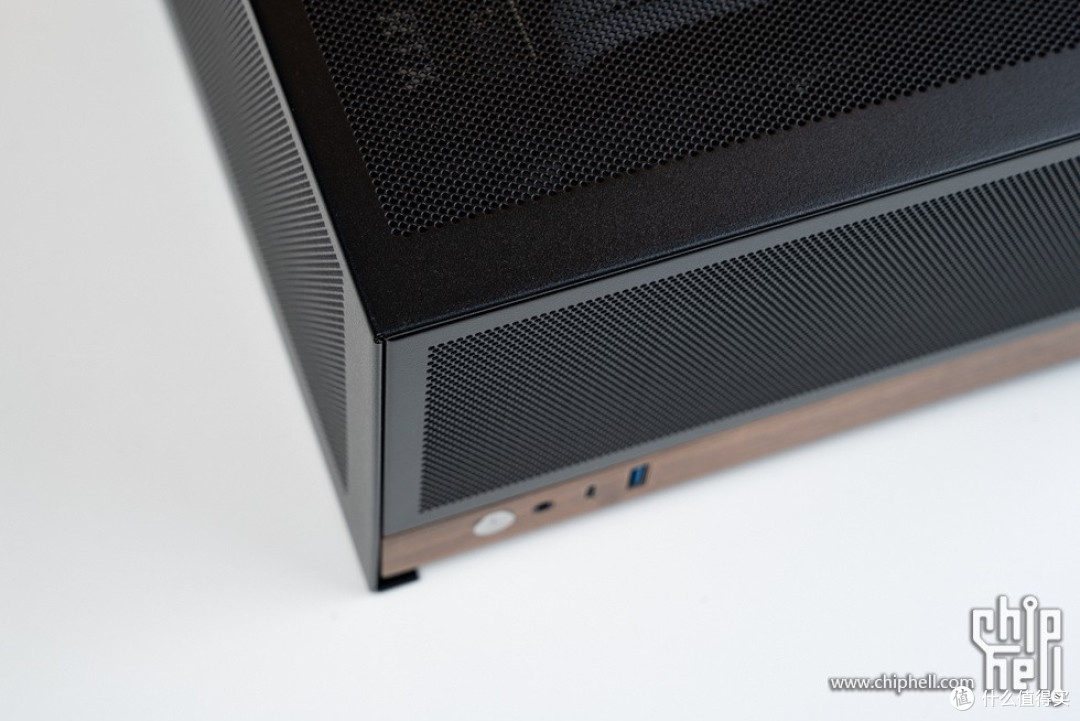

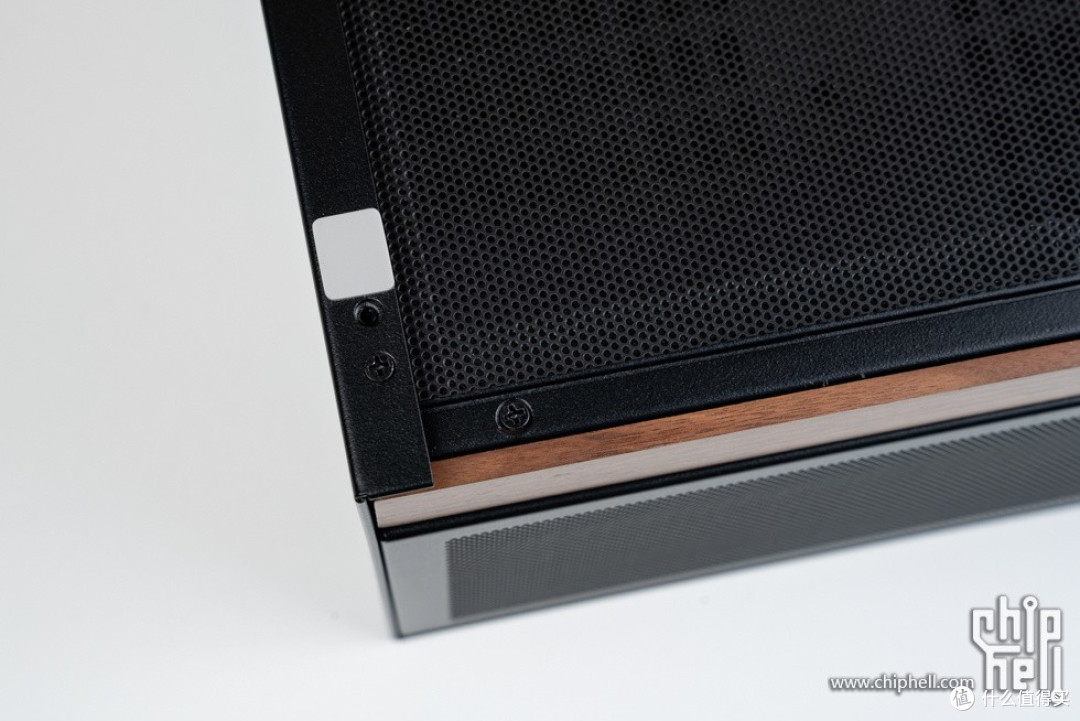

做工细节。

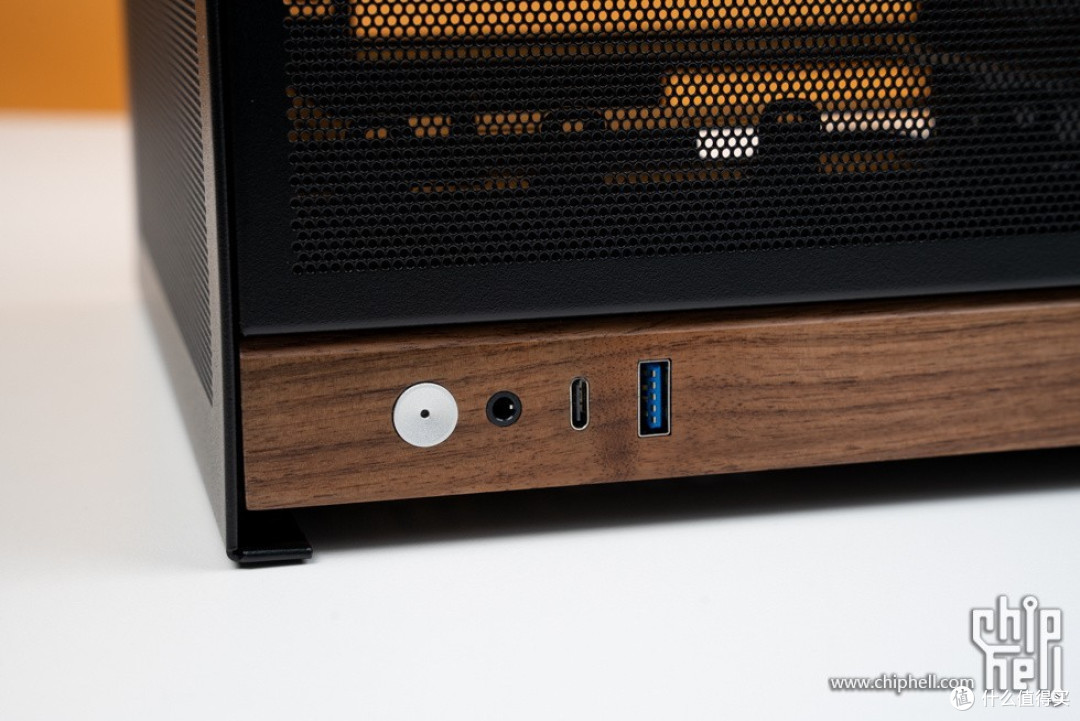

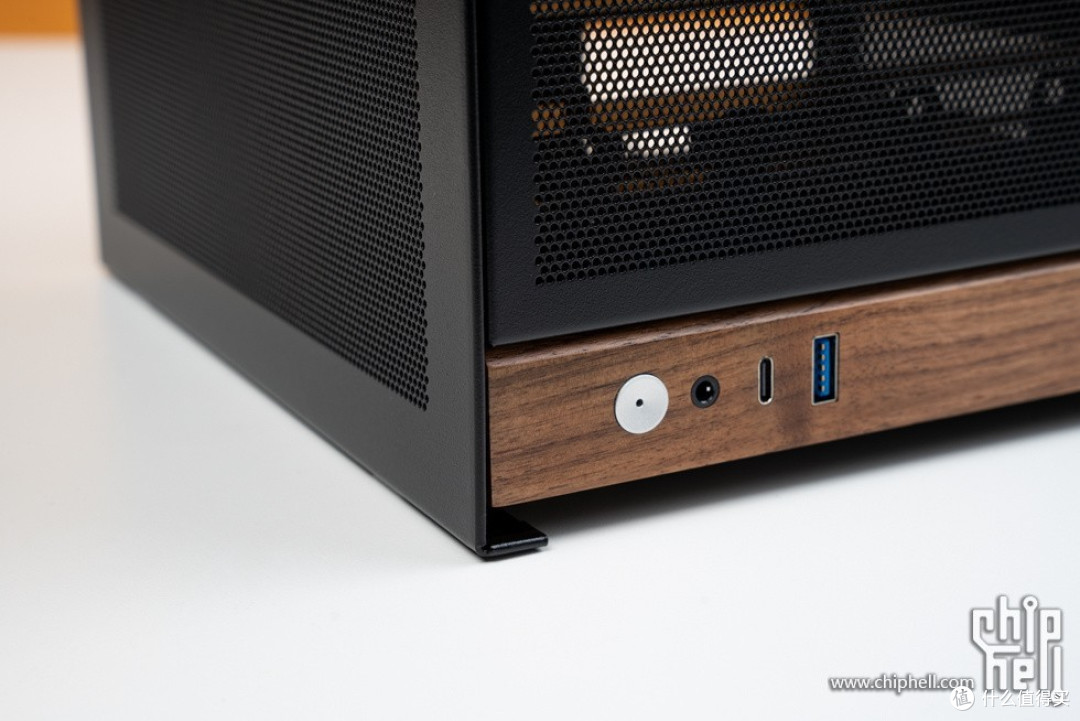

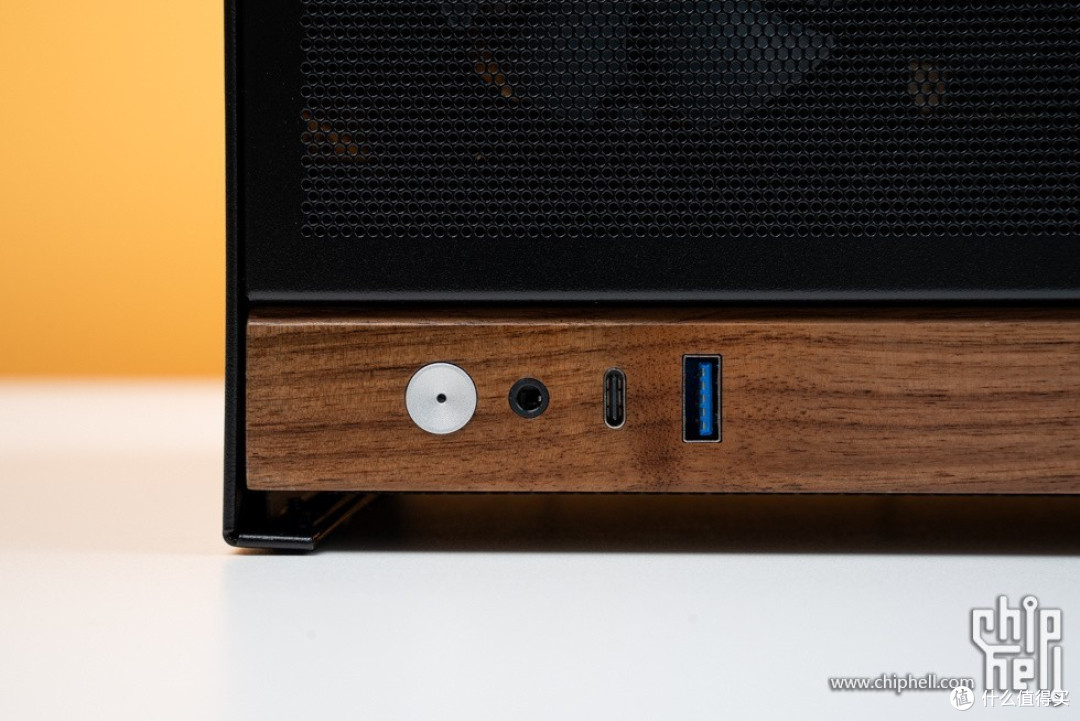

前置按钮及接口，从左至右依次是金属按钮开关、二合一音频、Type-C 10G、USB 3.0 5G。

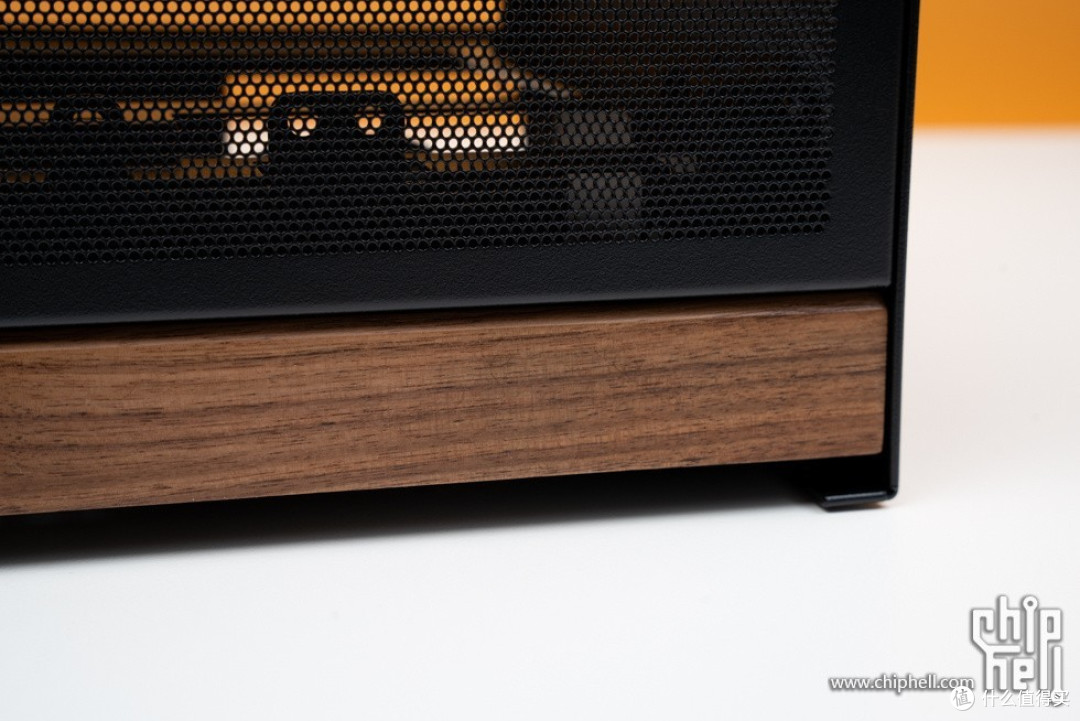

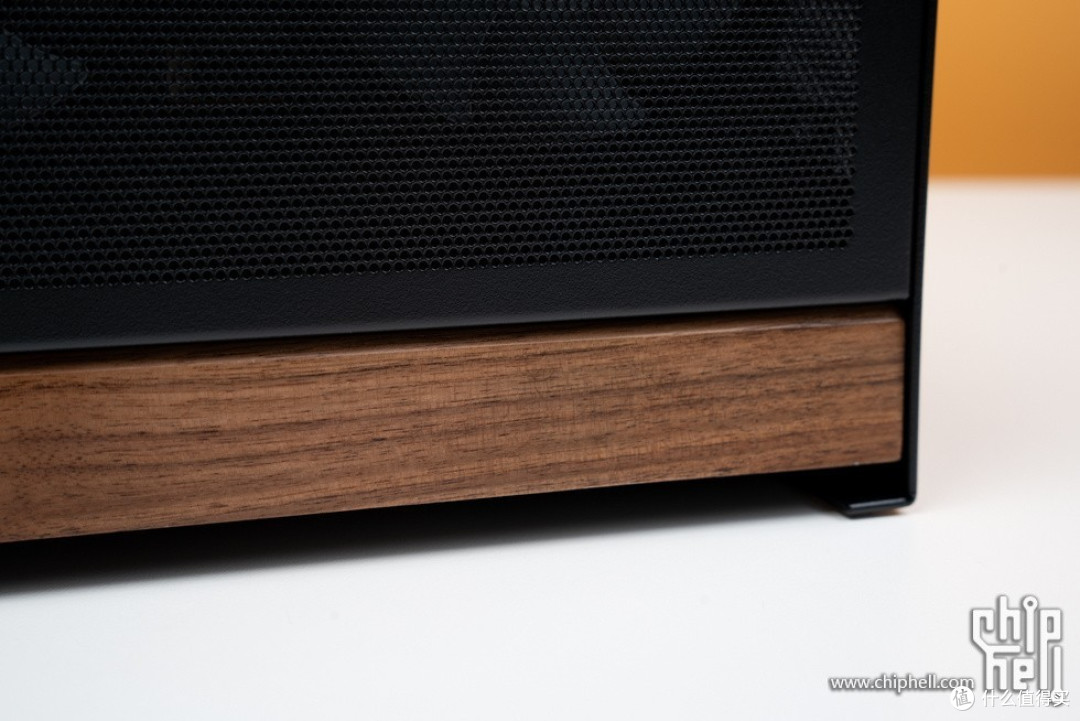

胡桃木饰板细节。

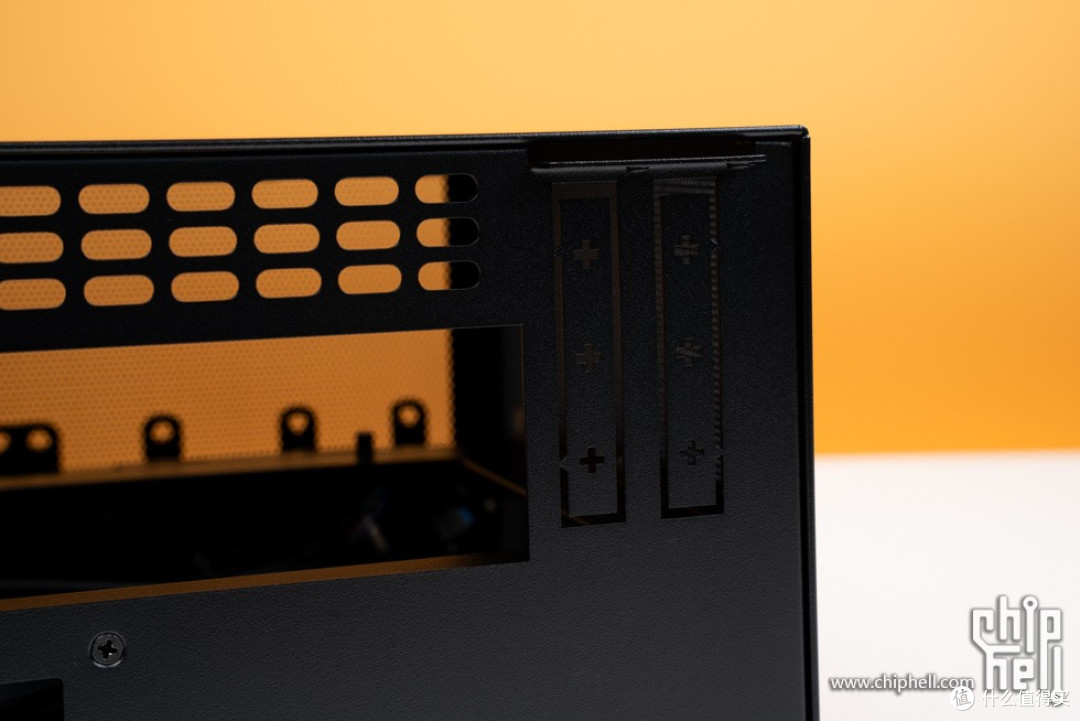

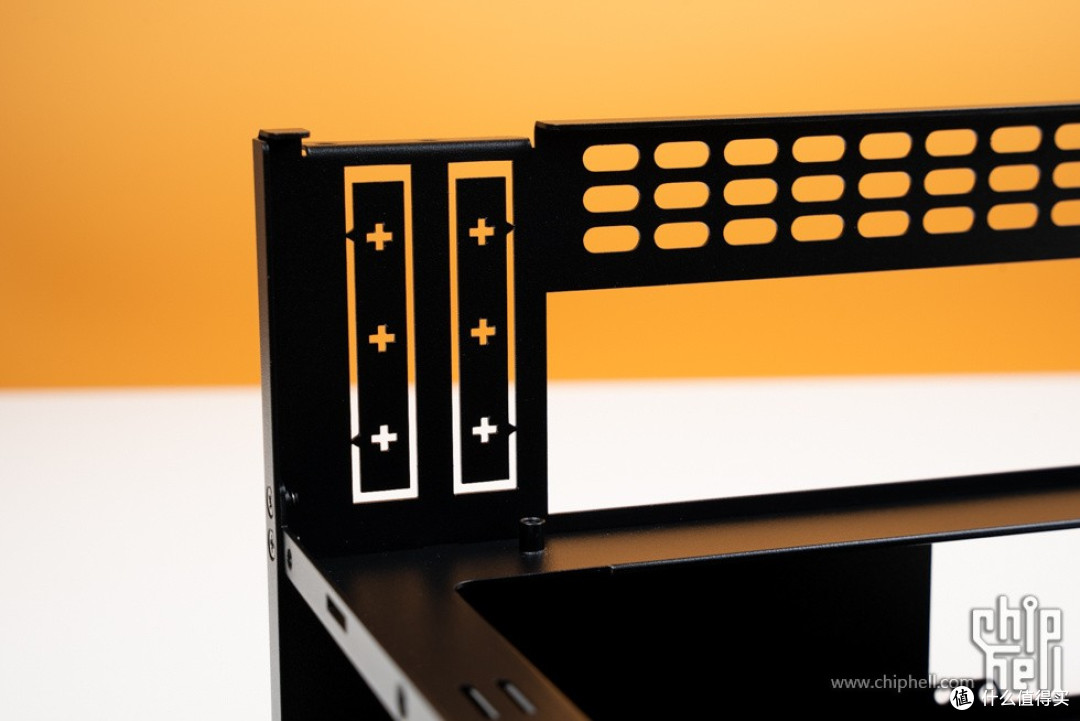

显卡槽位，安装前需要移除挡板。
主板接口区域。

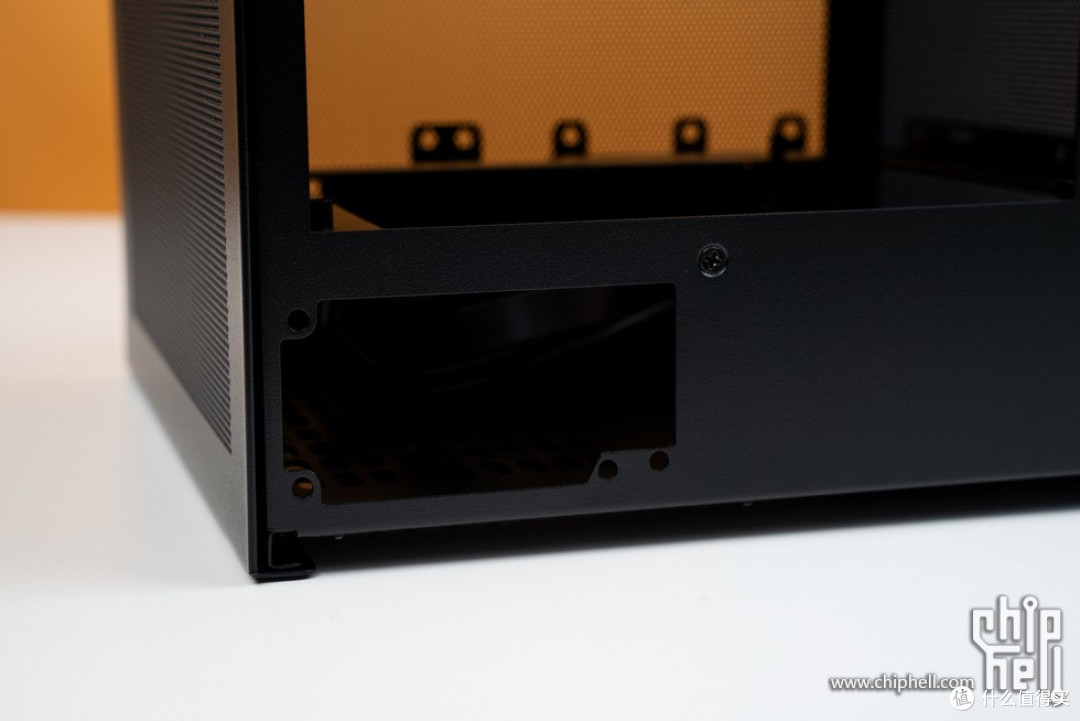

电源位。
机箱底部一览，预贴有磁吸式防尘网。
机箱脚垫。

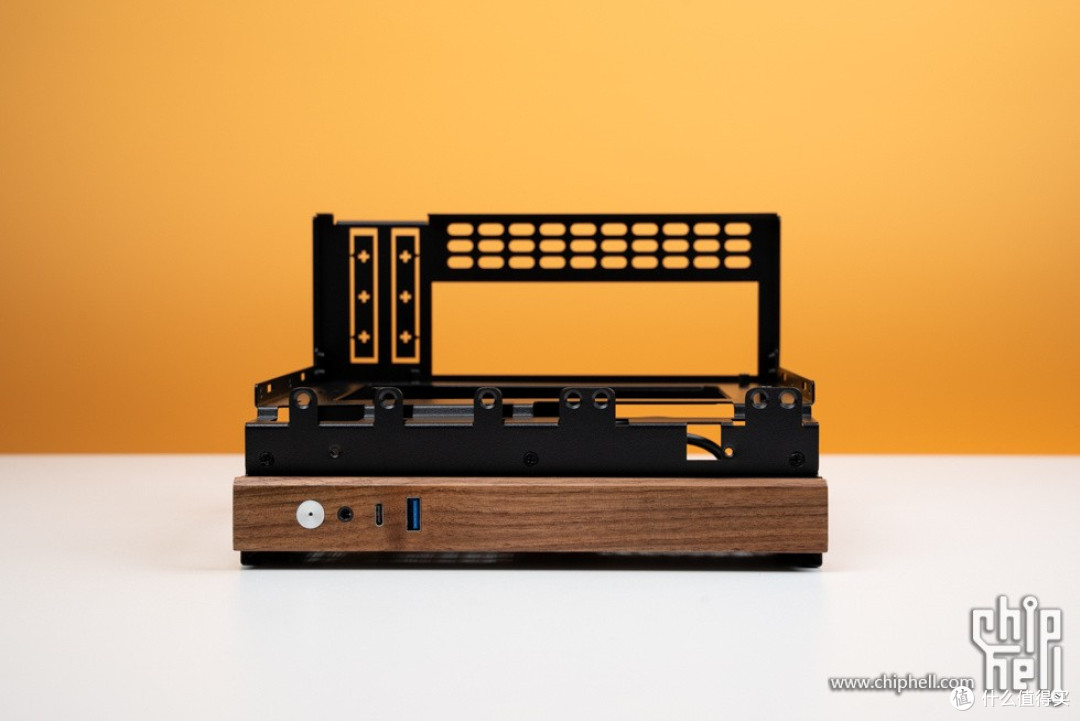

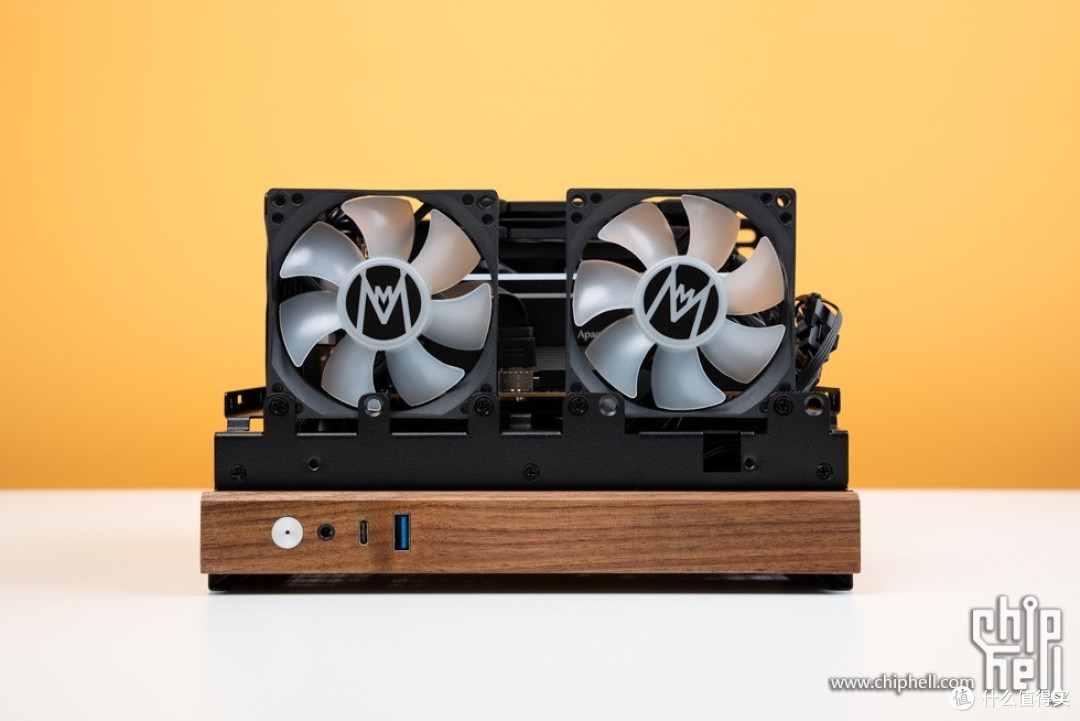

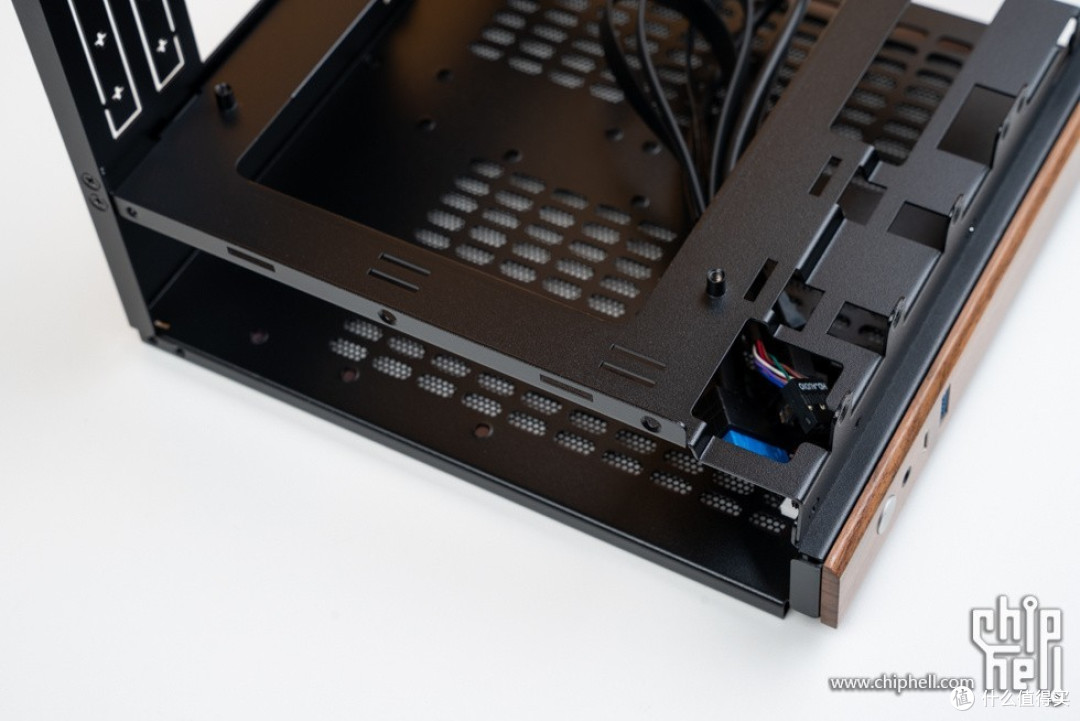

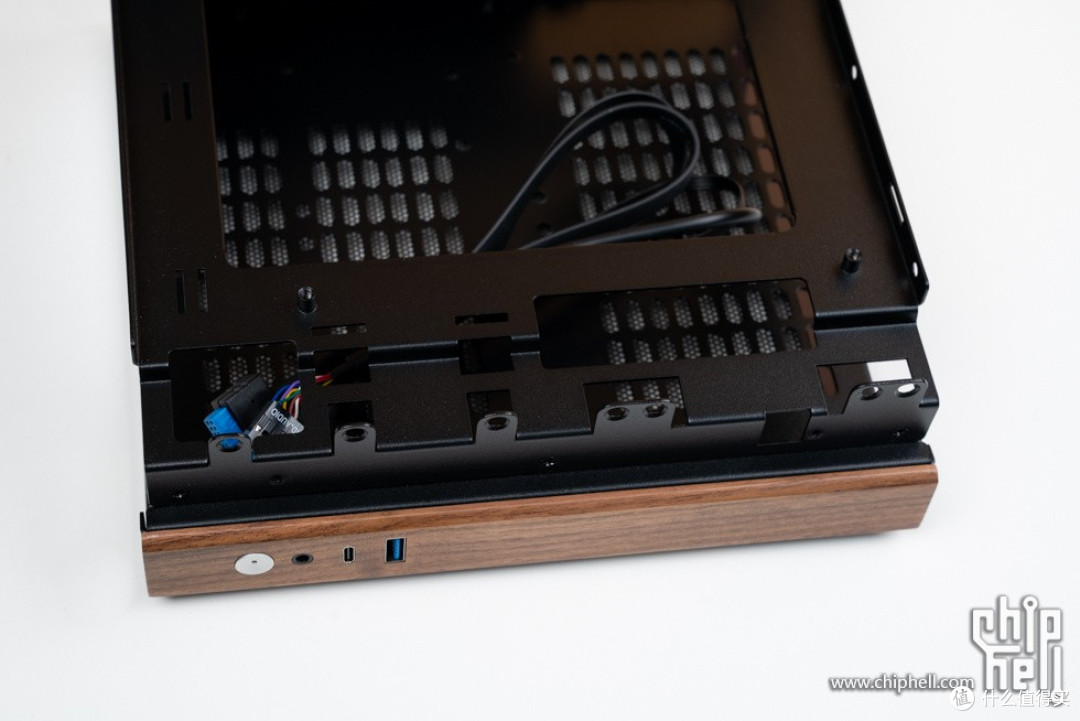

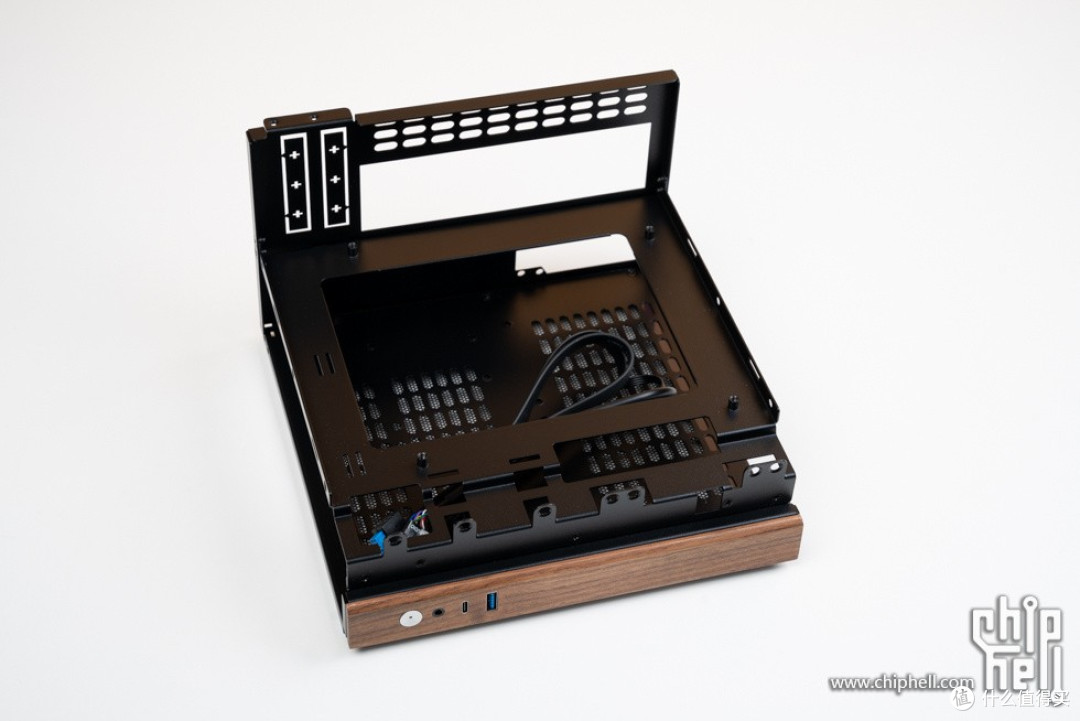

机箱外壳采用抽拉设计，抽出外壳后，机箱内部框架一览。

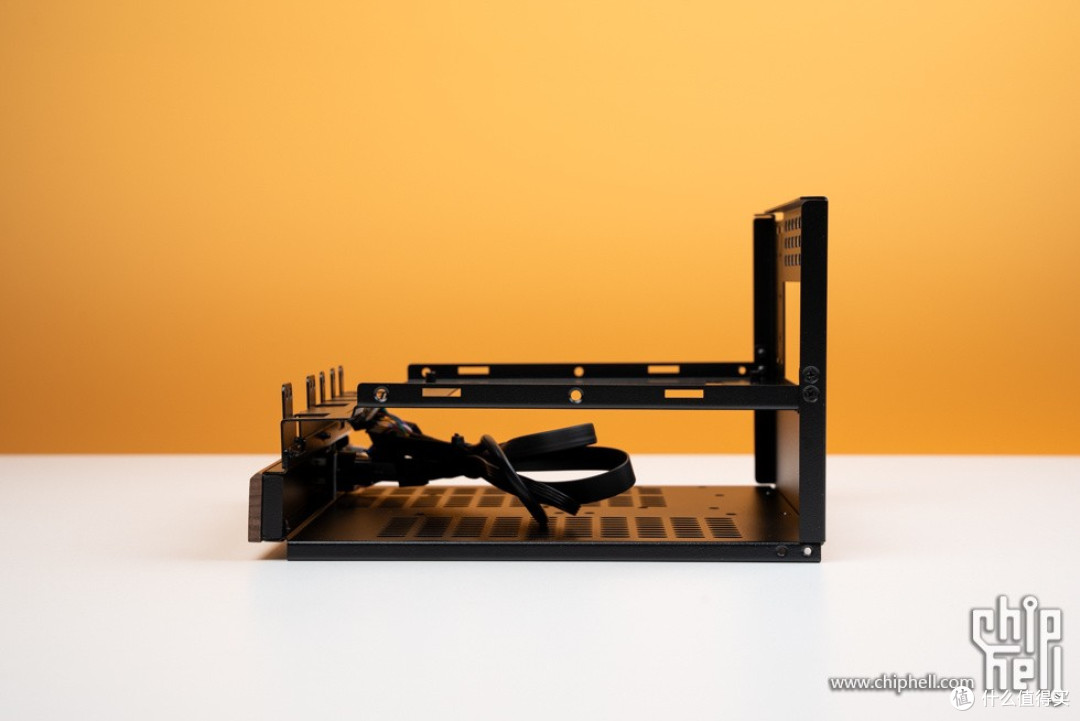

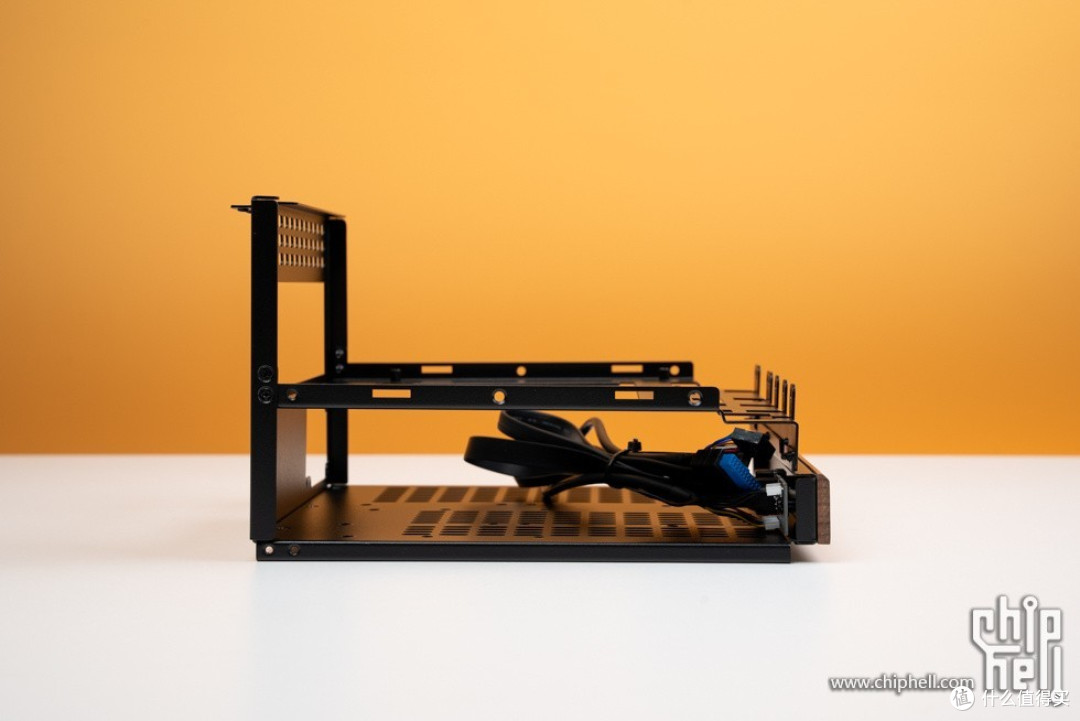

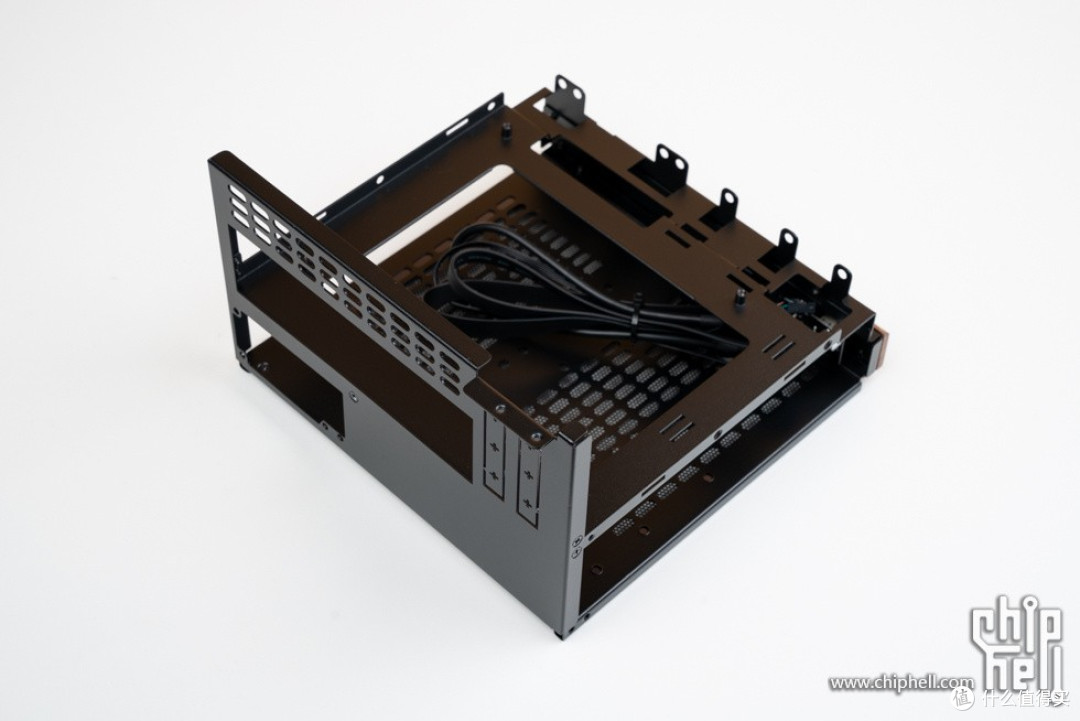

侧面。
俯视角度，上方为主板和显卡安装区域。

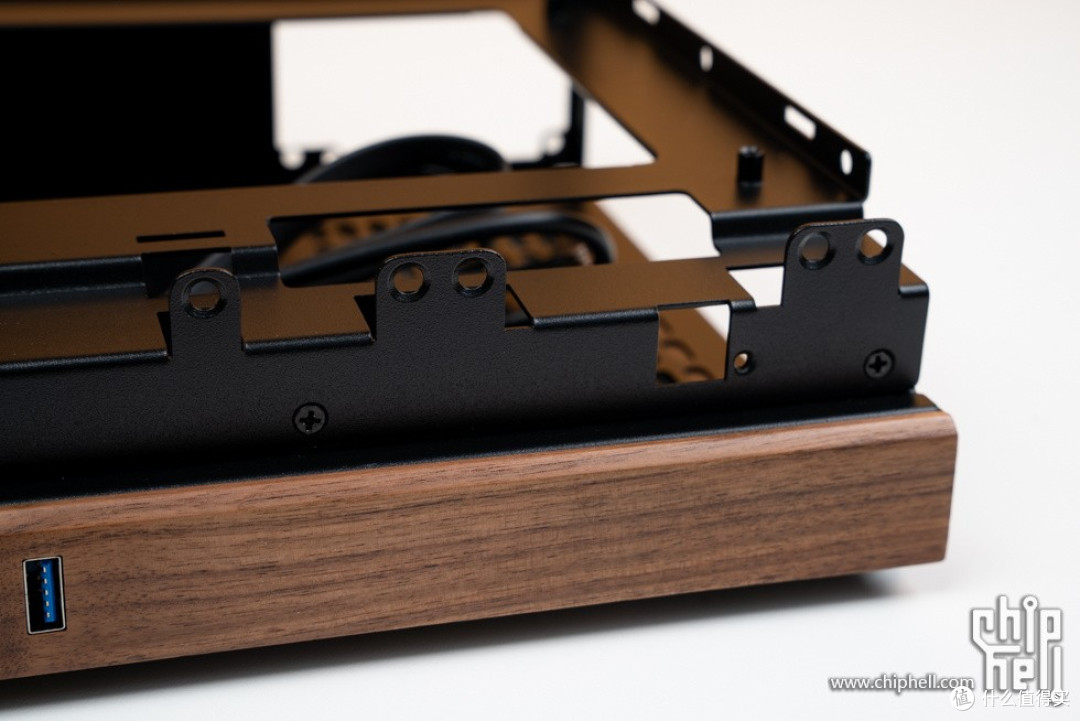

前部的风扇安装位。

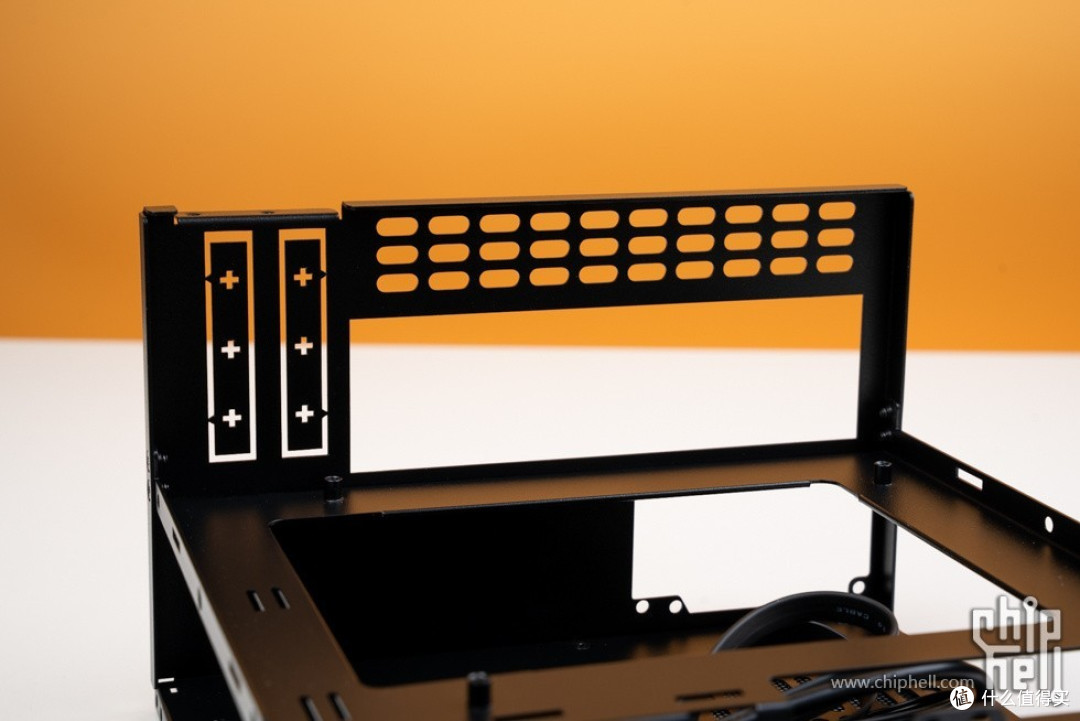

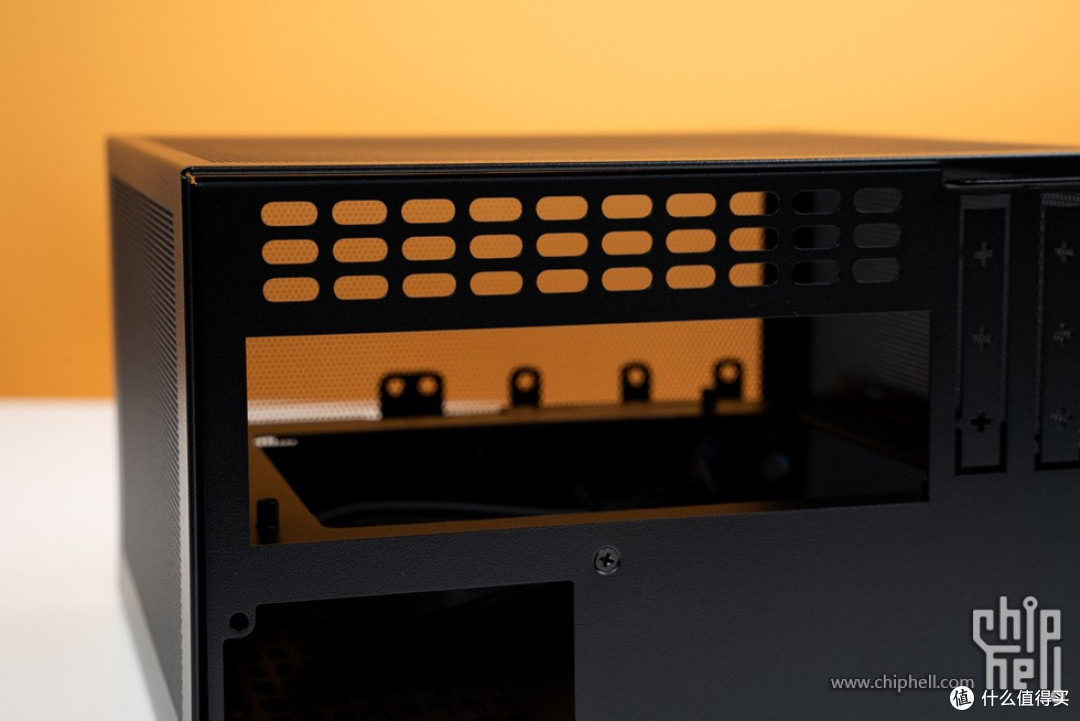

后方区域。
风扇固定孔位。

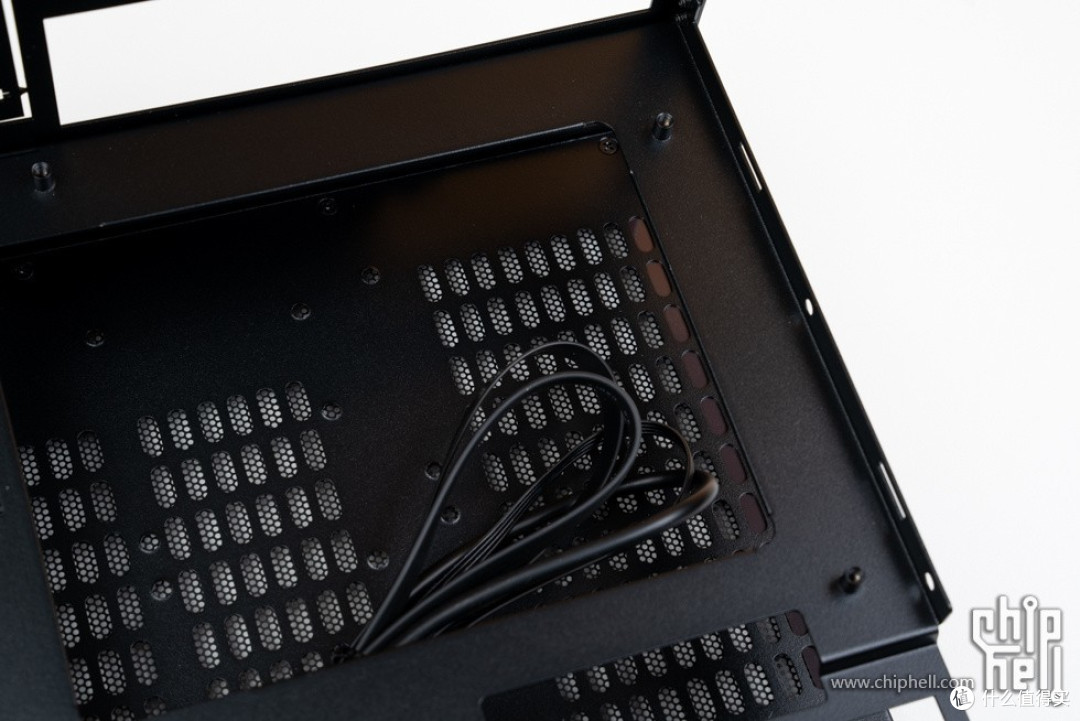

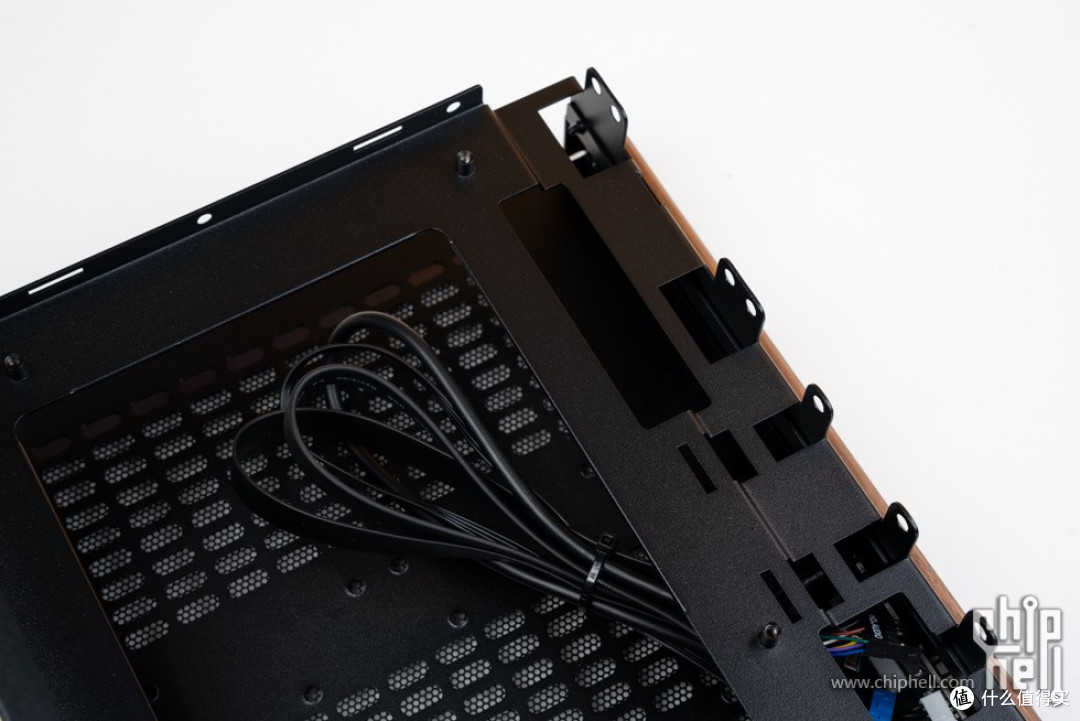

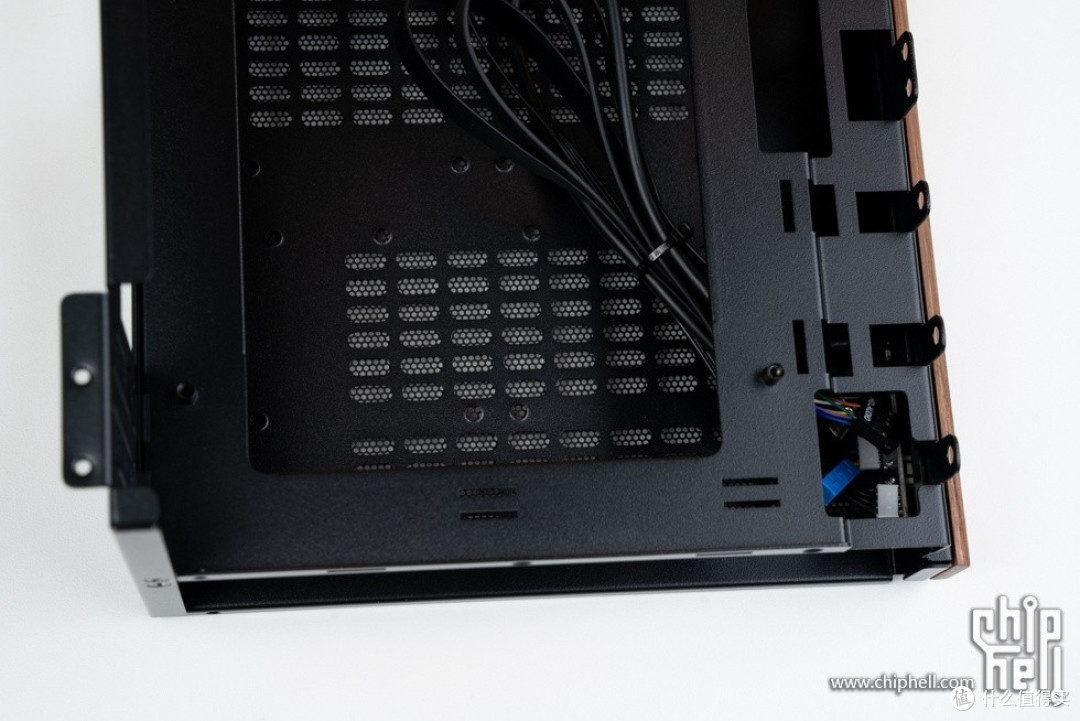

主板下方的开孔区域。
显卡安装位。
跳线走线孔。
立式摆放效果。

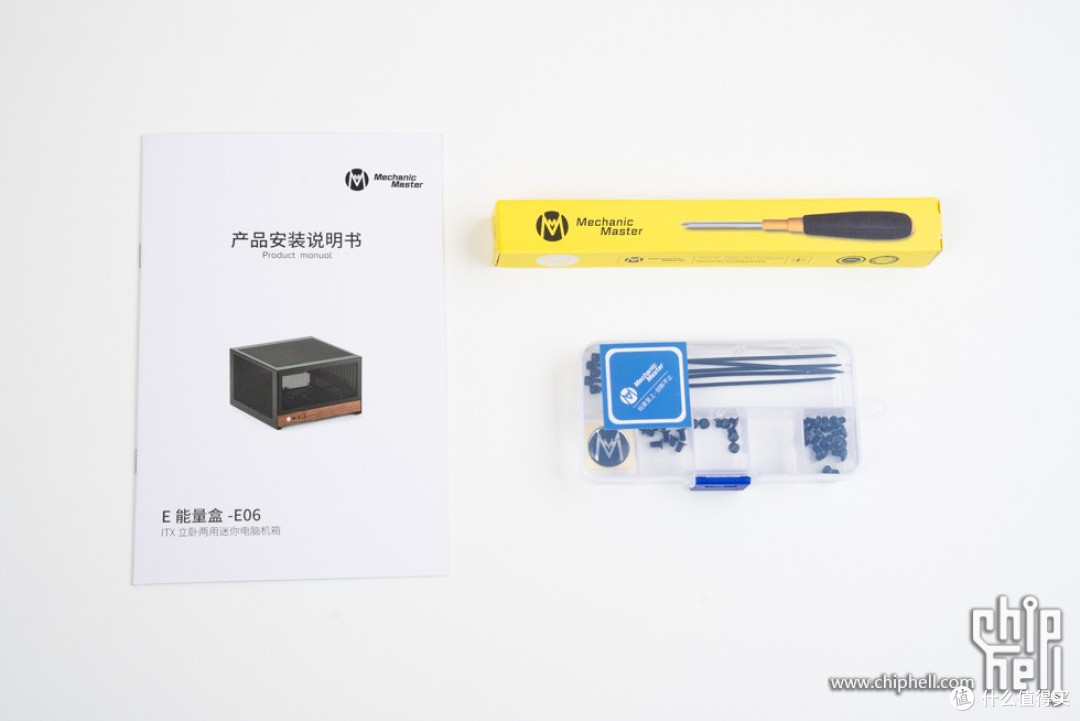

附件一览，包括彩印产品安装说明书、螺丝刀、附件盒。
性能测试

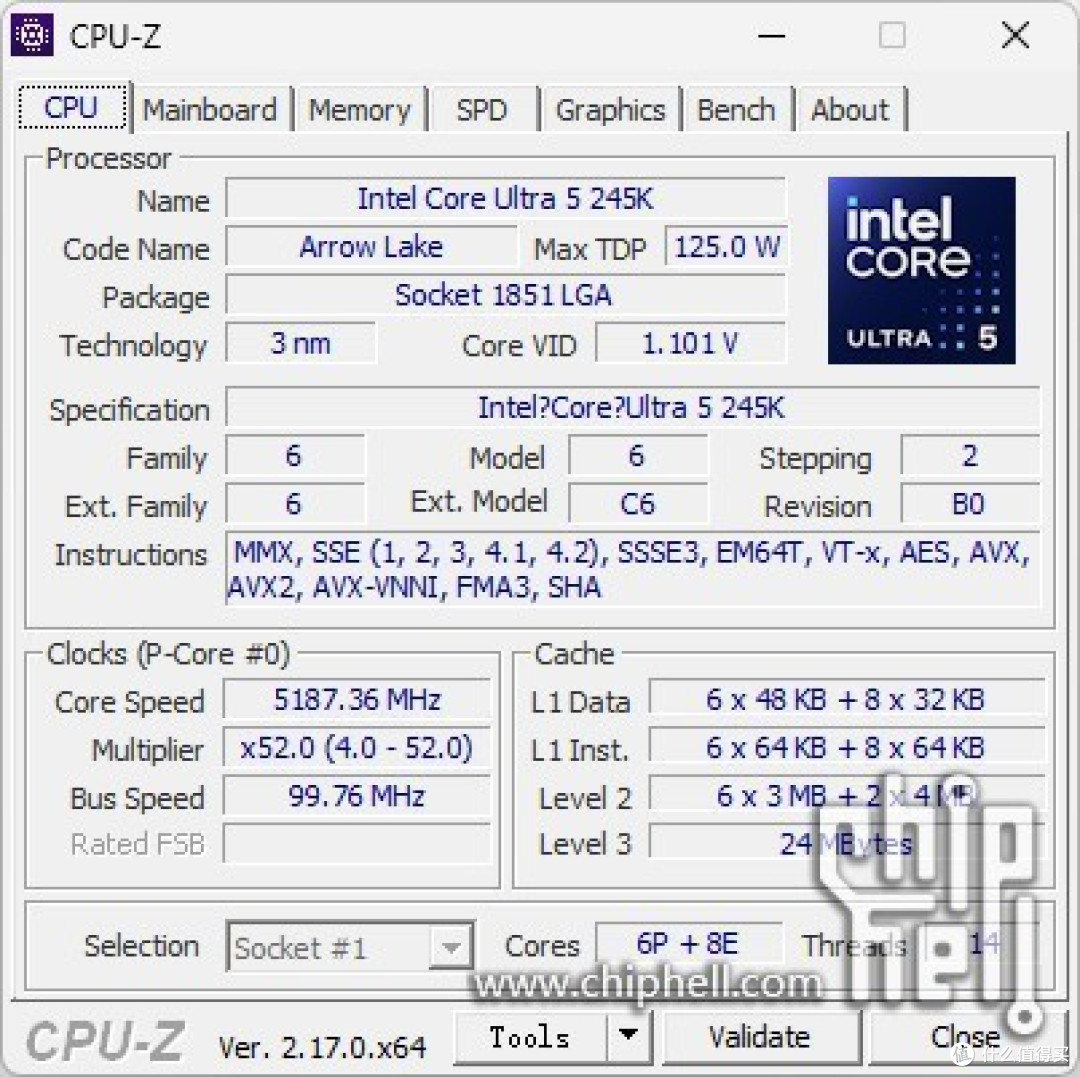

CPU-Z截图。

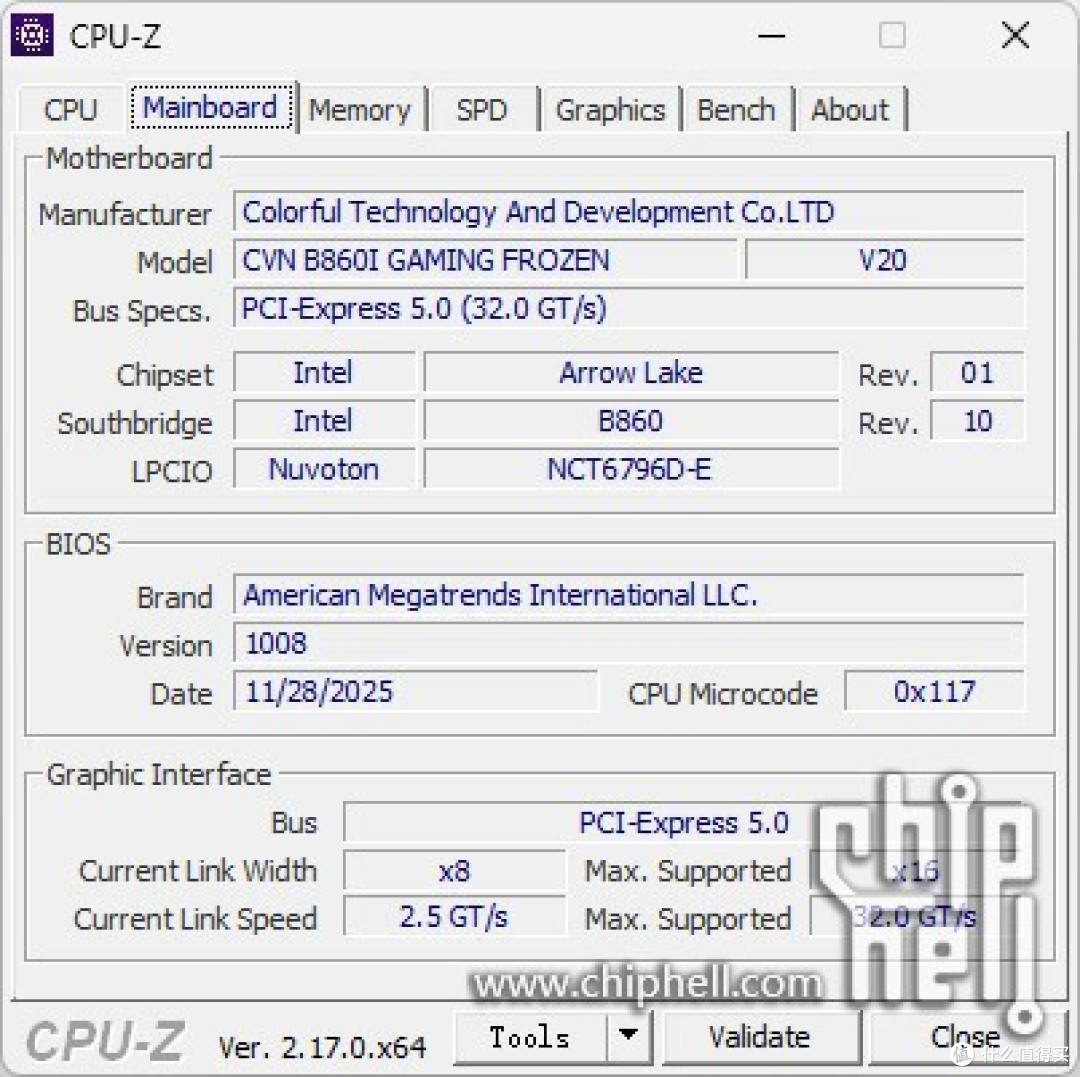

主板信息。

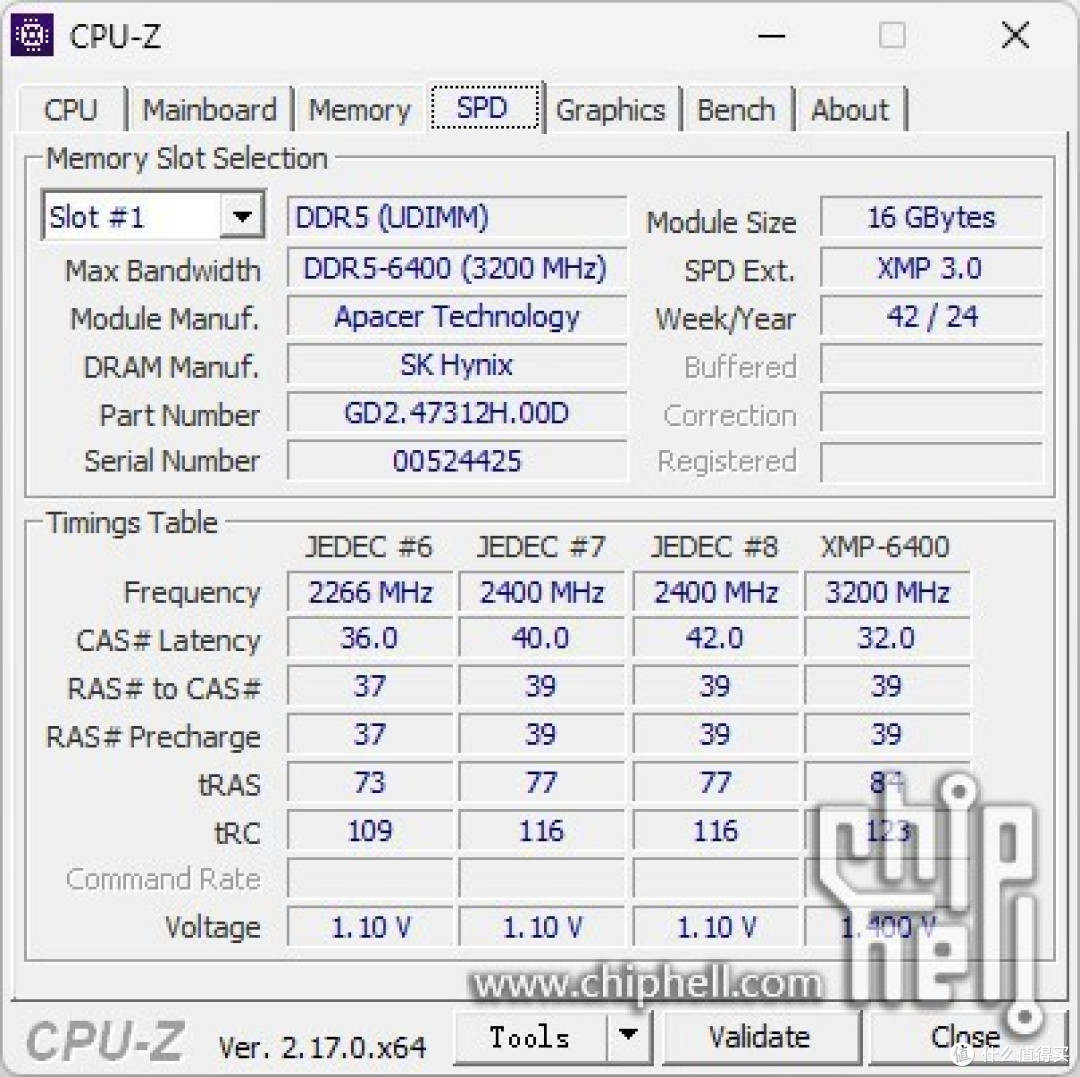

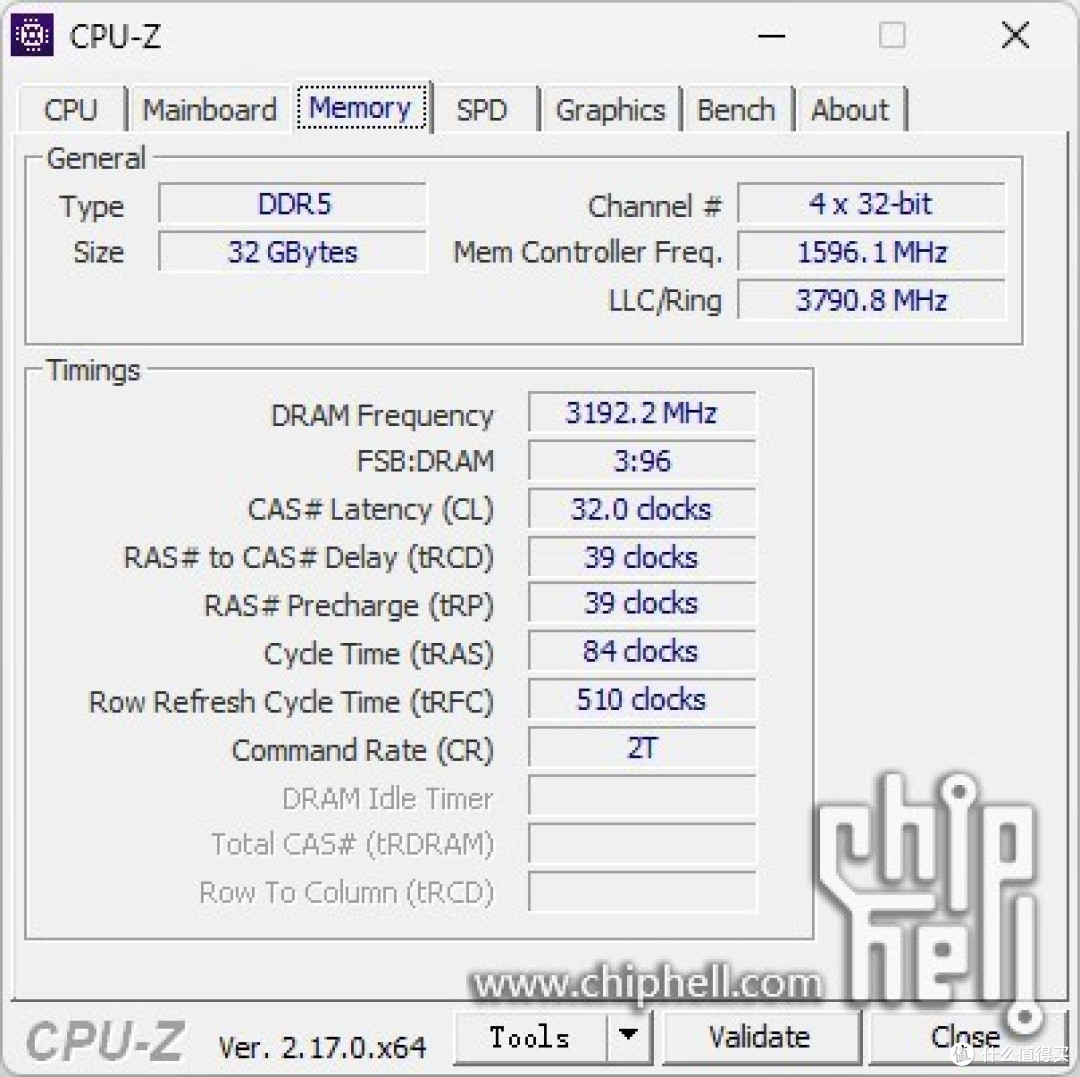

内存信息。
使用的是海力士的内存颗粒。

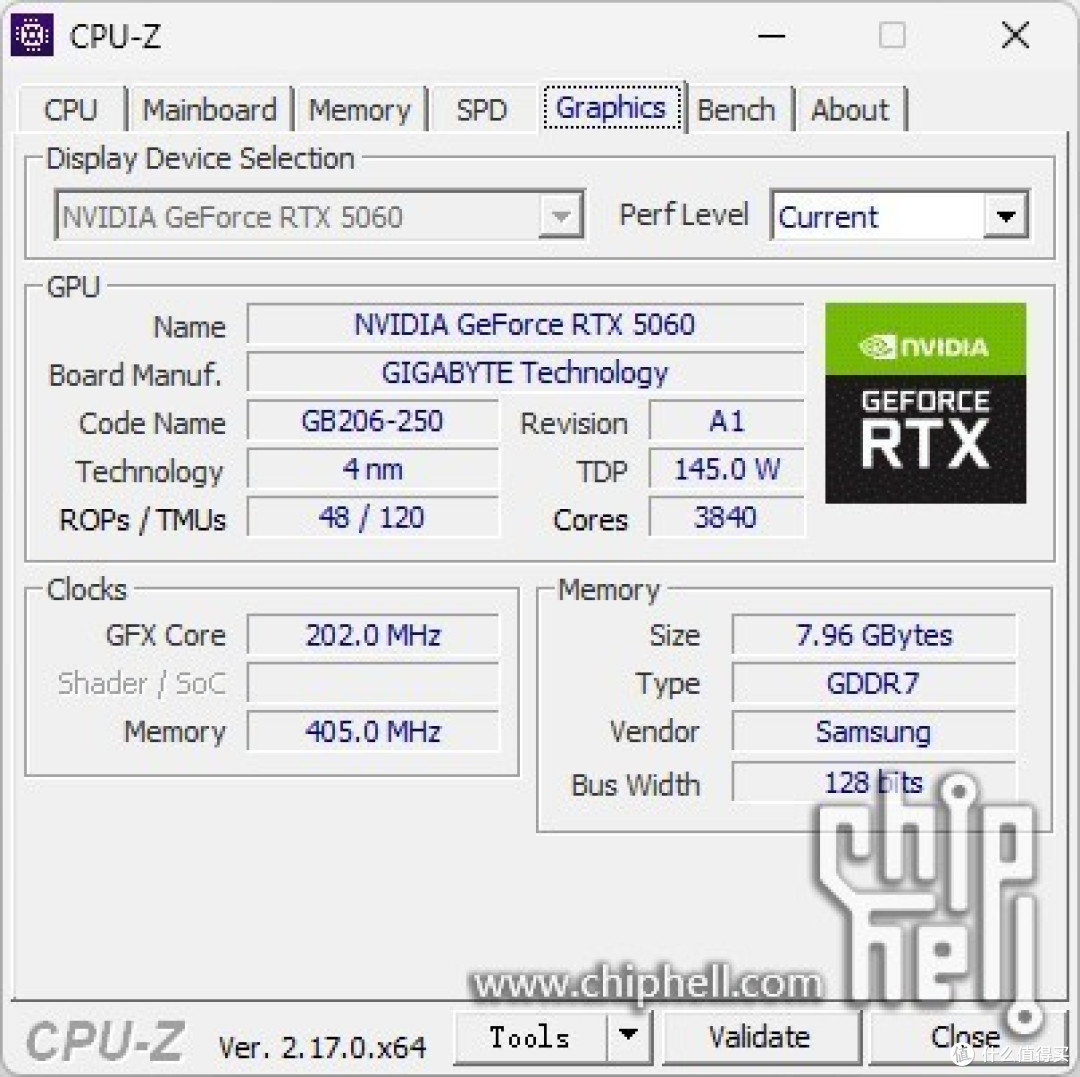

显卡信息。

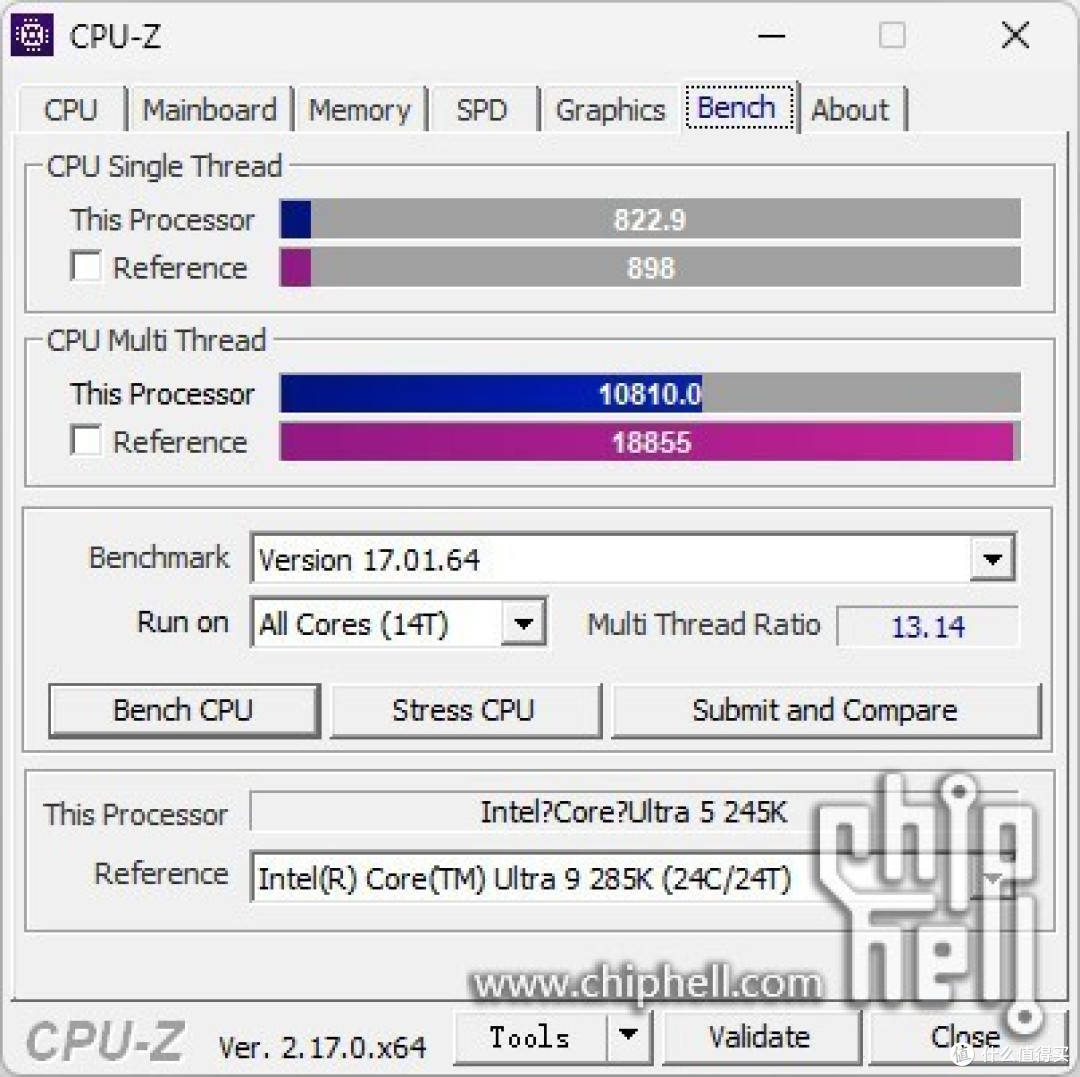

CPU-Z跑分测试。

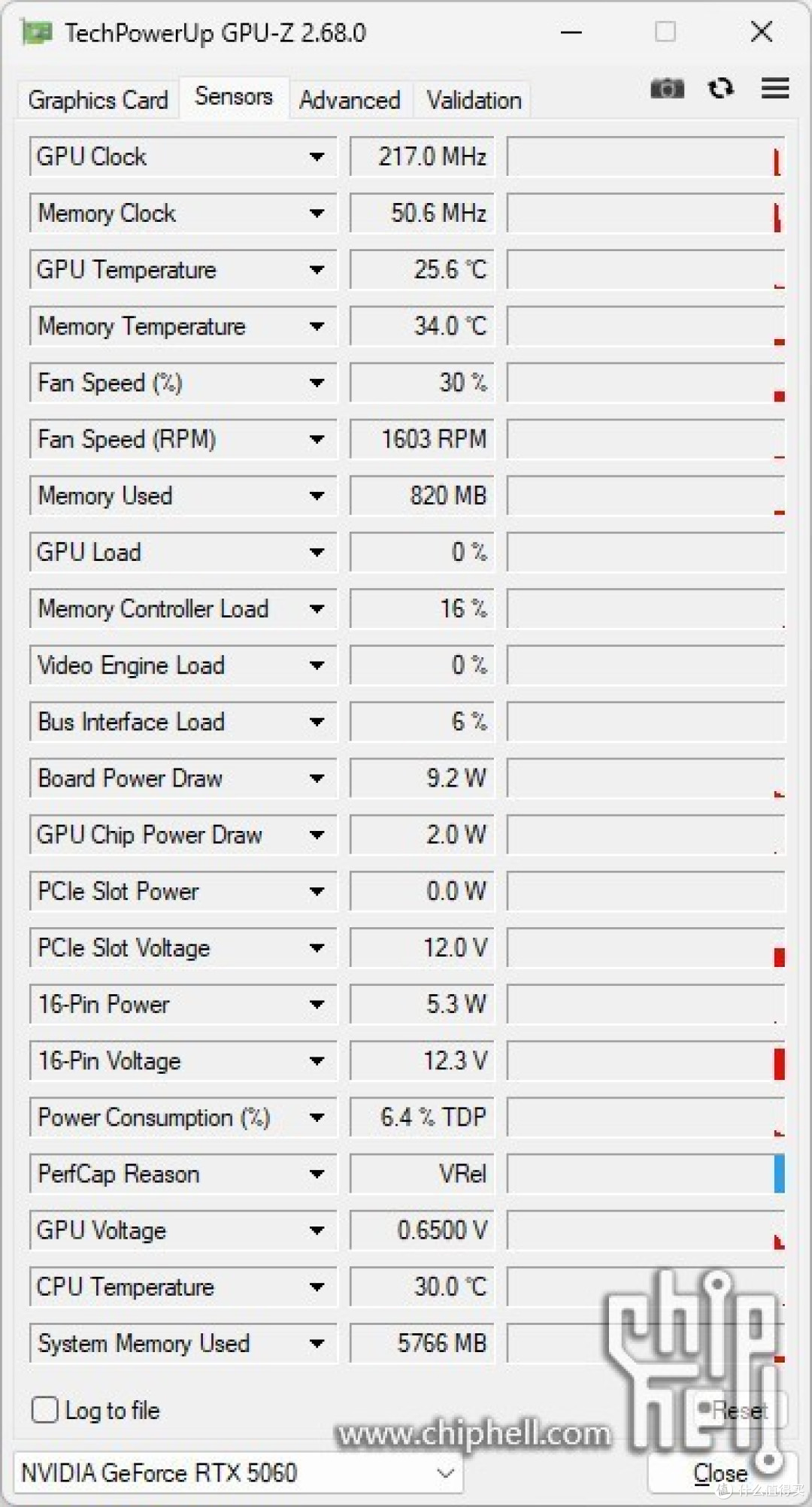

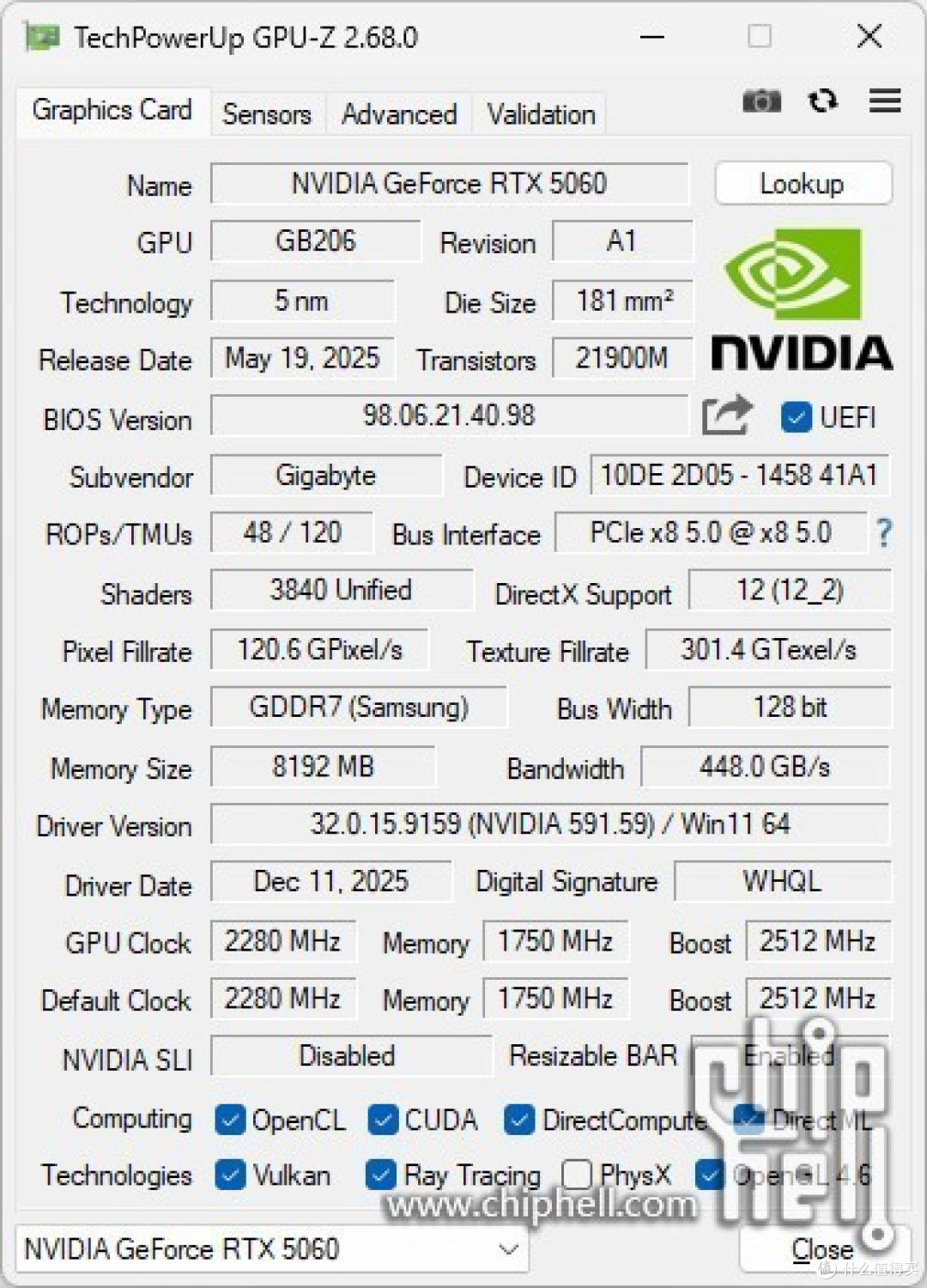

GPU-Z截图。

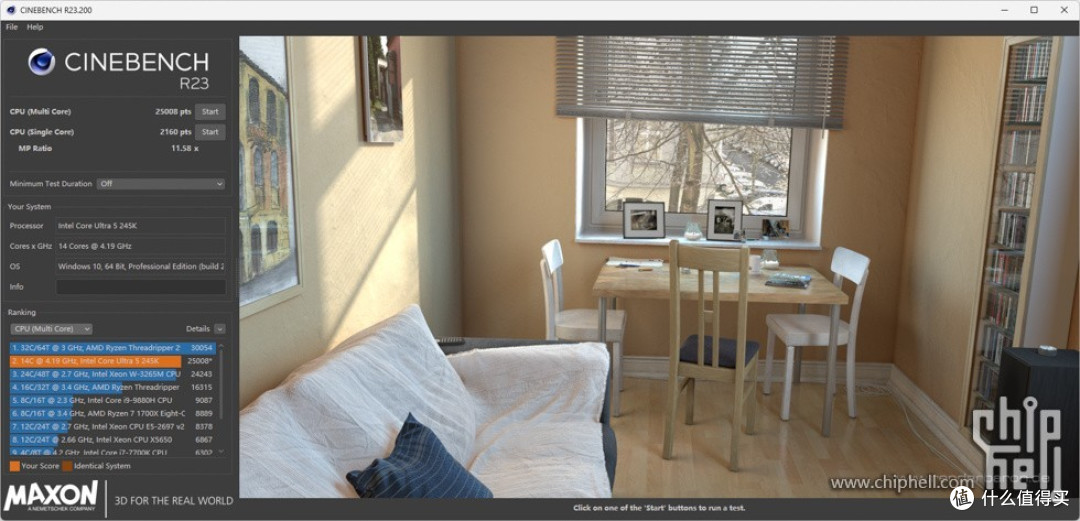

Cinebench R23 测试结果，CPU多核为25008 pts。

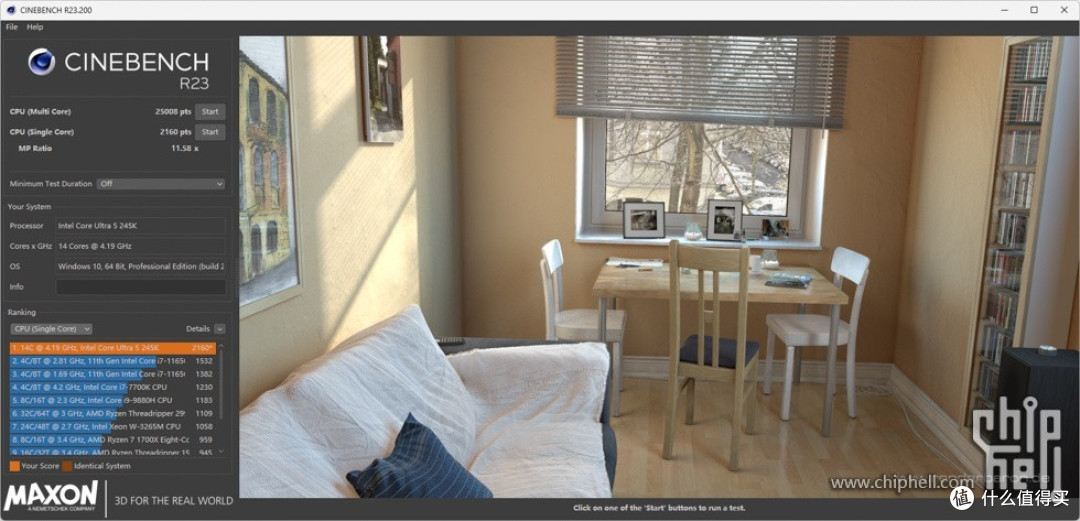

Cinebench R23 测试结果，CPU单核为2160 pts。

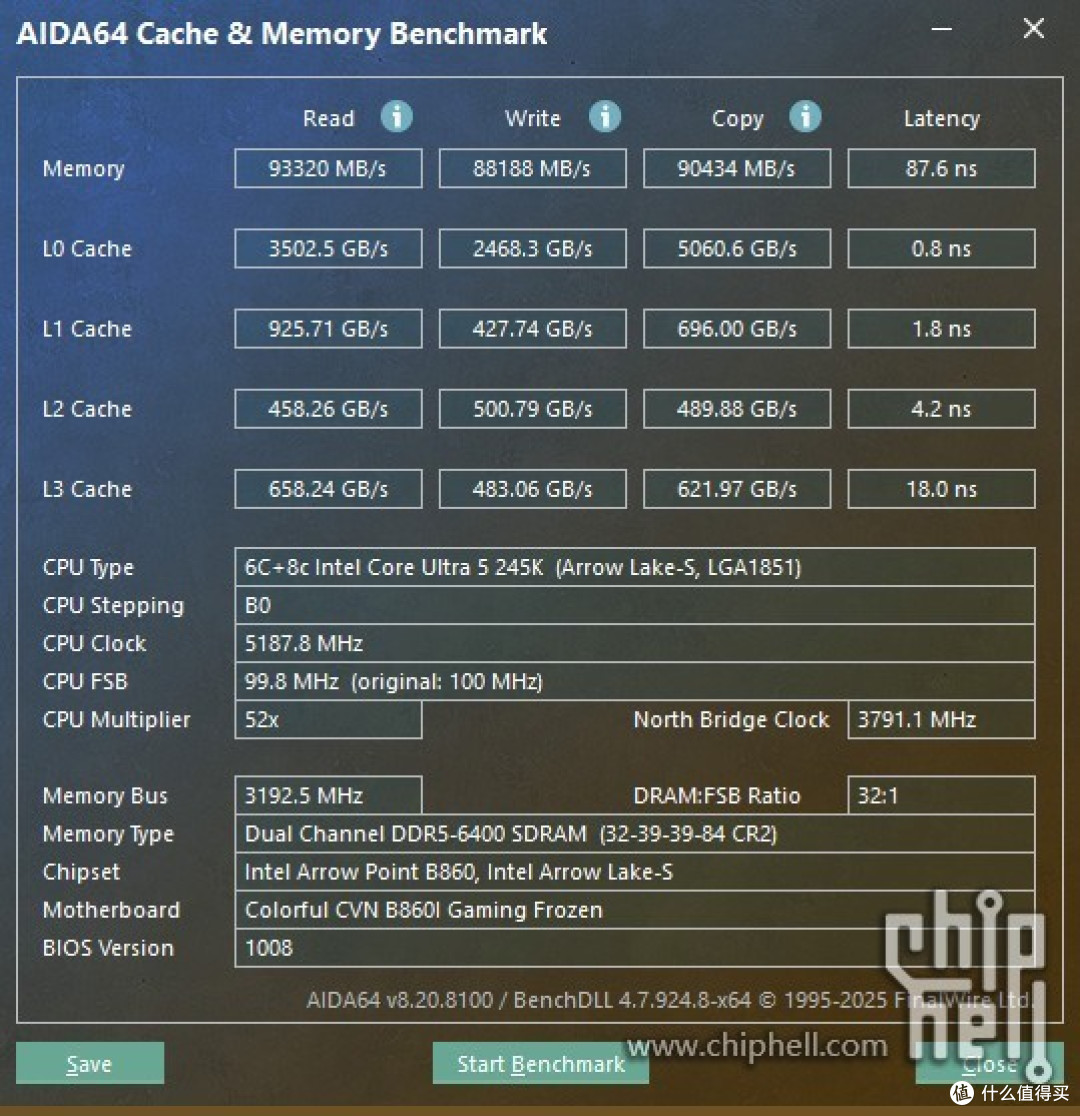

AIDA64 内存性能测试。

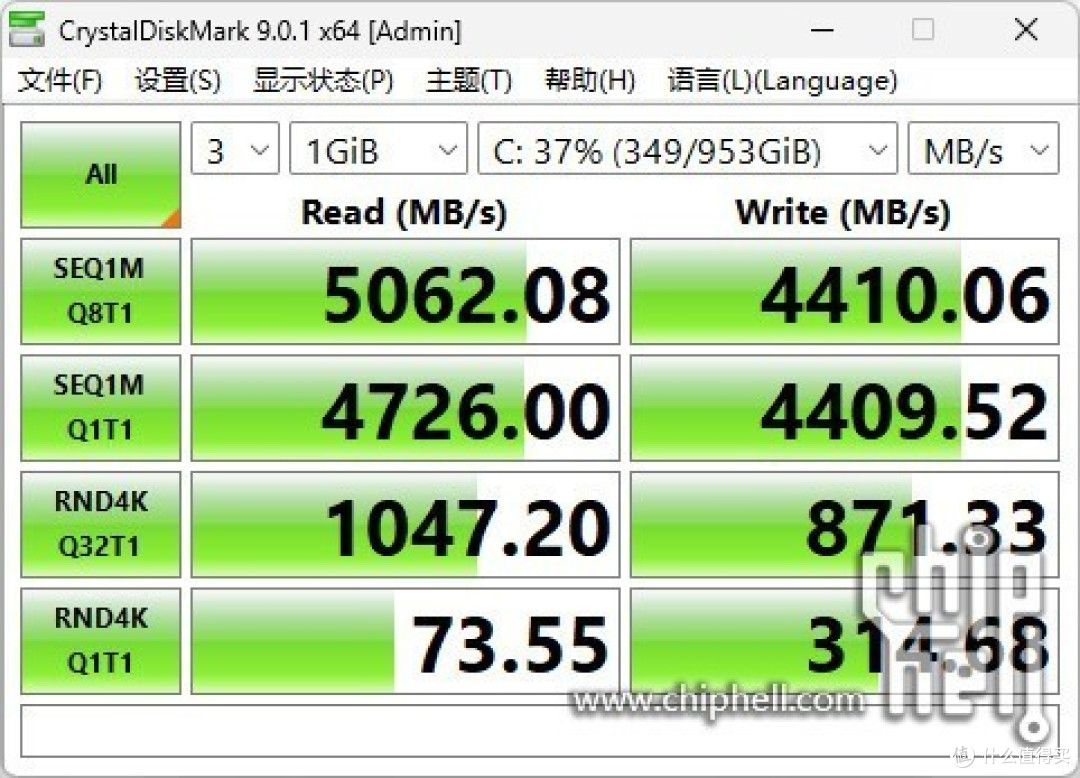

SSD性能测试。

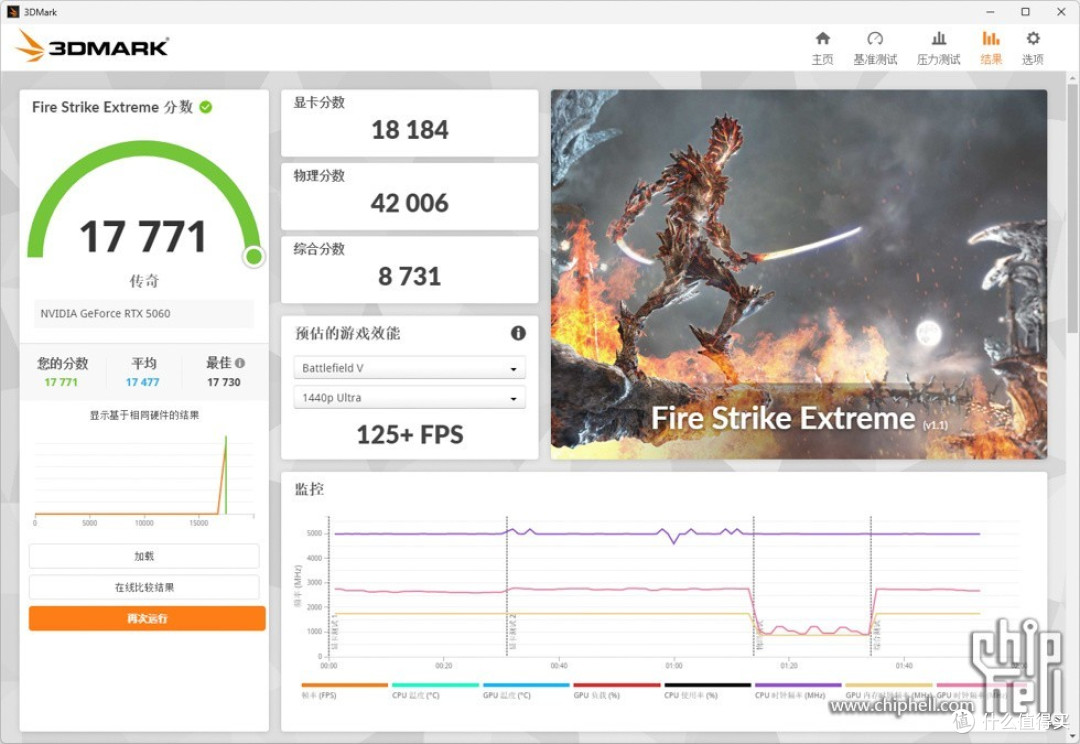

3DMark Fire Strike Extreme 得分17771，显卡得分18184。

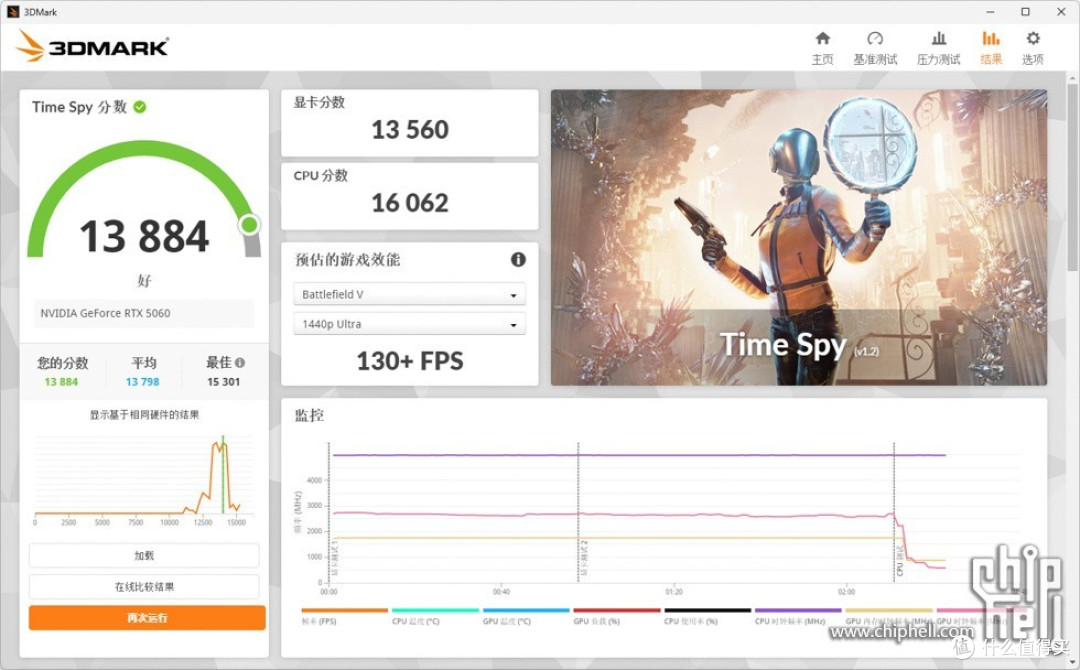

3DMark Time Spy 得分13884，显卡得分13560。

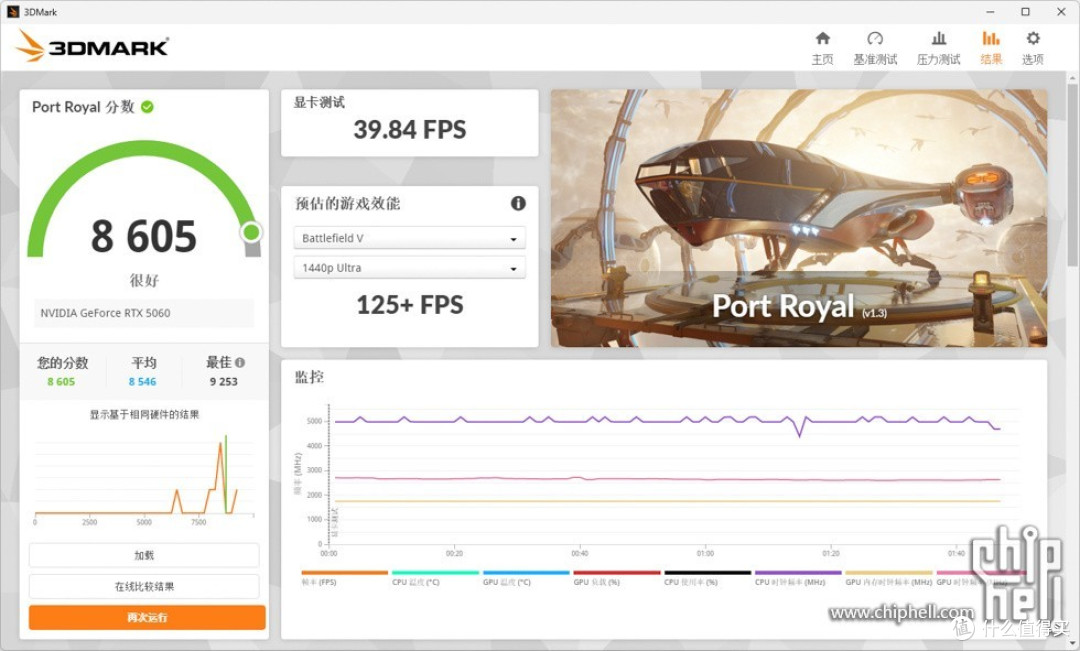

3DMark Port Royal 得分为8605。

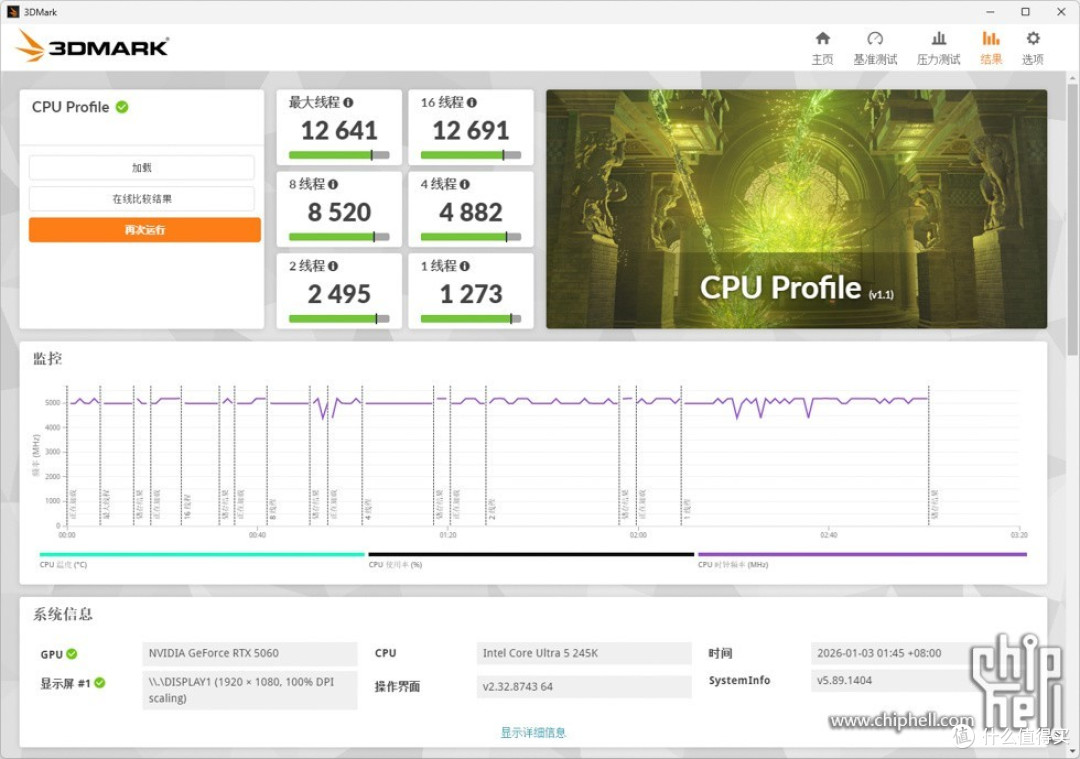

3DMark CPU Profile 跑分。

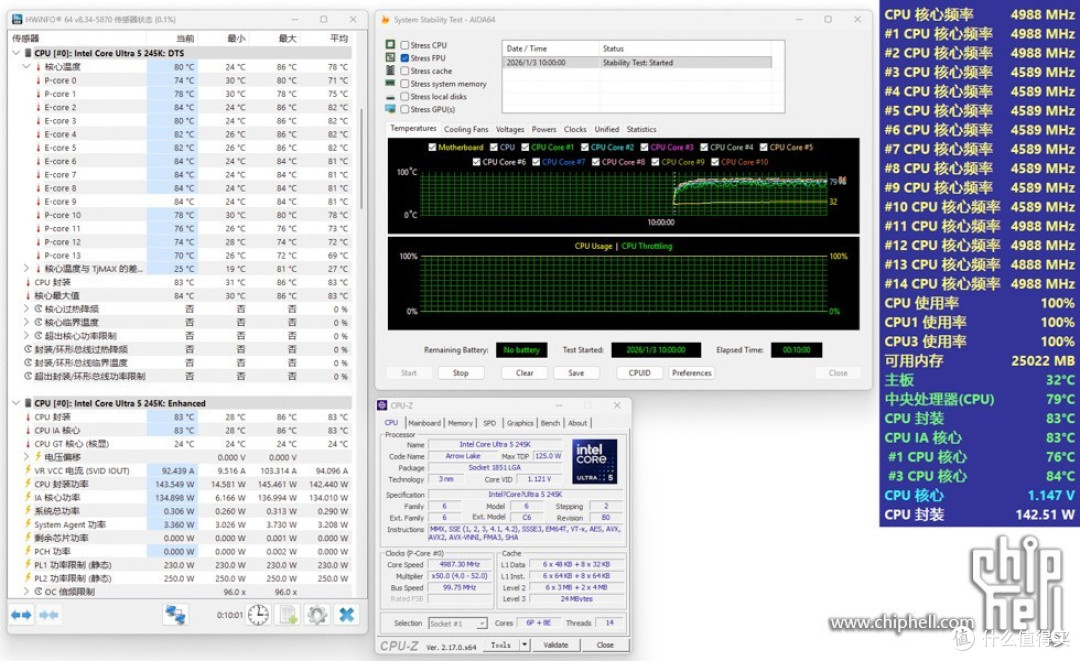

AIDA64 FPU 拷机测试，Ultra 5 245K P核 5.0Hz，E核4.6GHz，测试10分钟。
CPU 核心平均温度：71℃ 75℃ 82℃ 82℃ 82℃ 82℃ 81℃ 81℃ 81℃ 81℃ 78℃ 73℃ 72℃ 69℃。

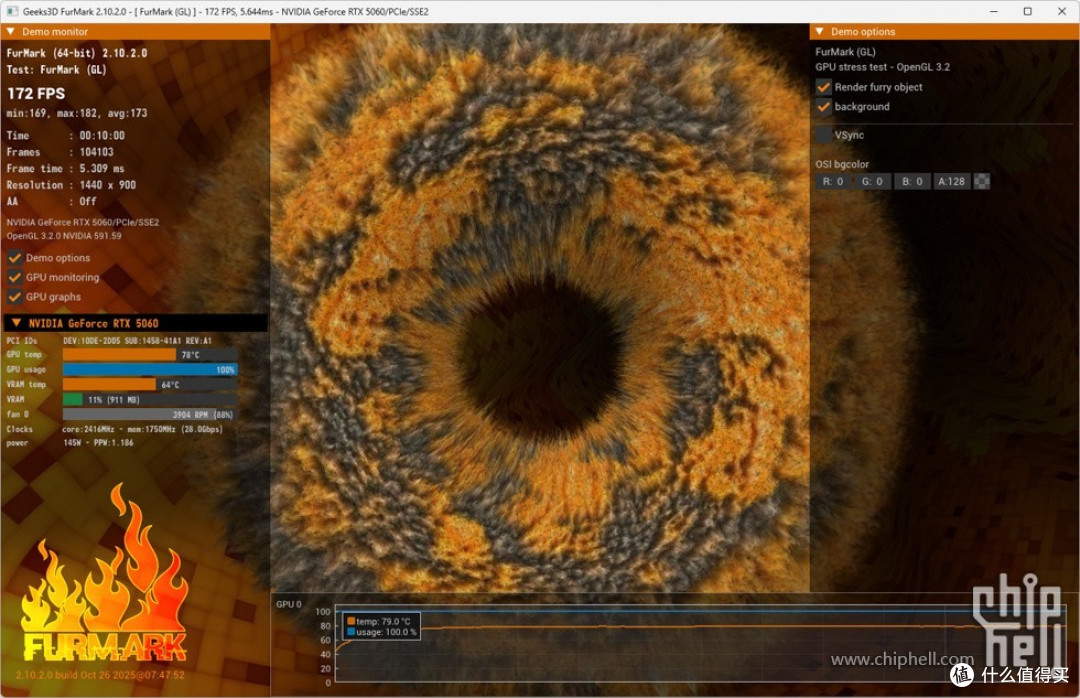

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为79℃。

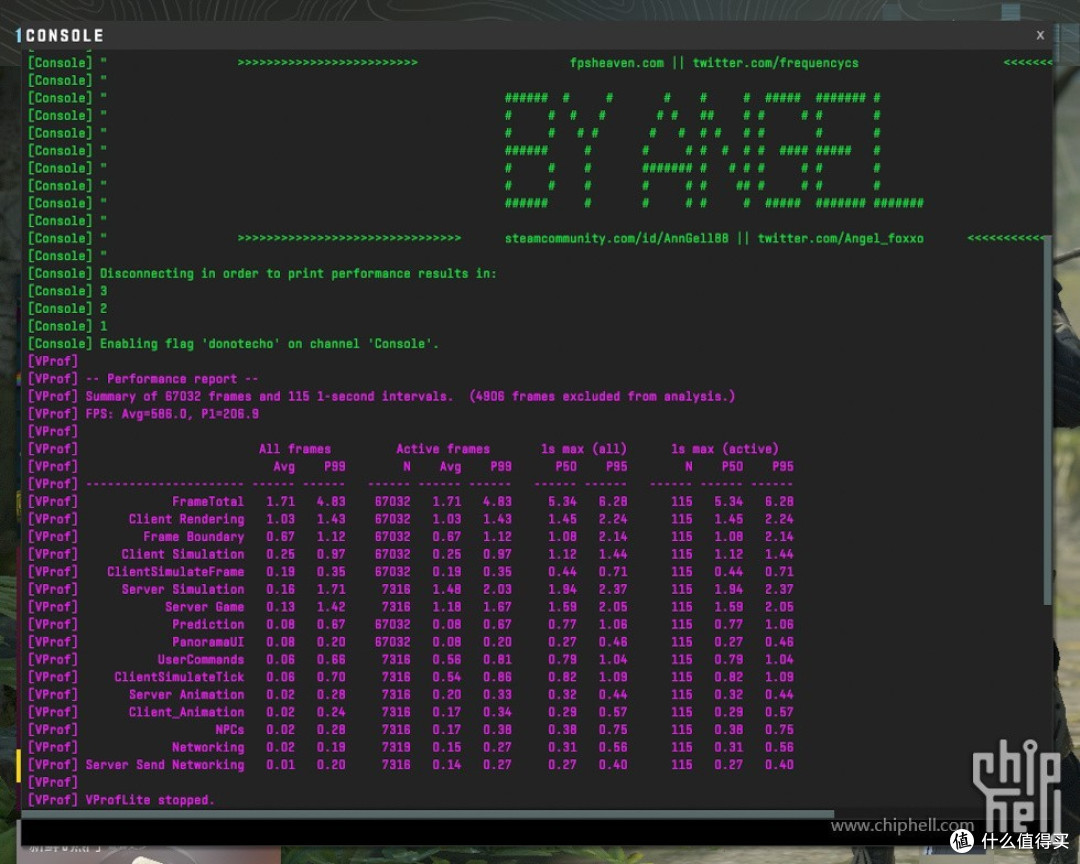

CS2 FPS Benchmark 测试，平均帧为586.0，1% Low帧为206.9。

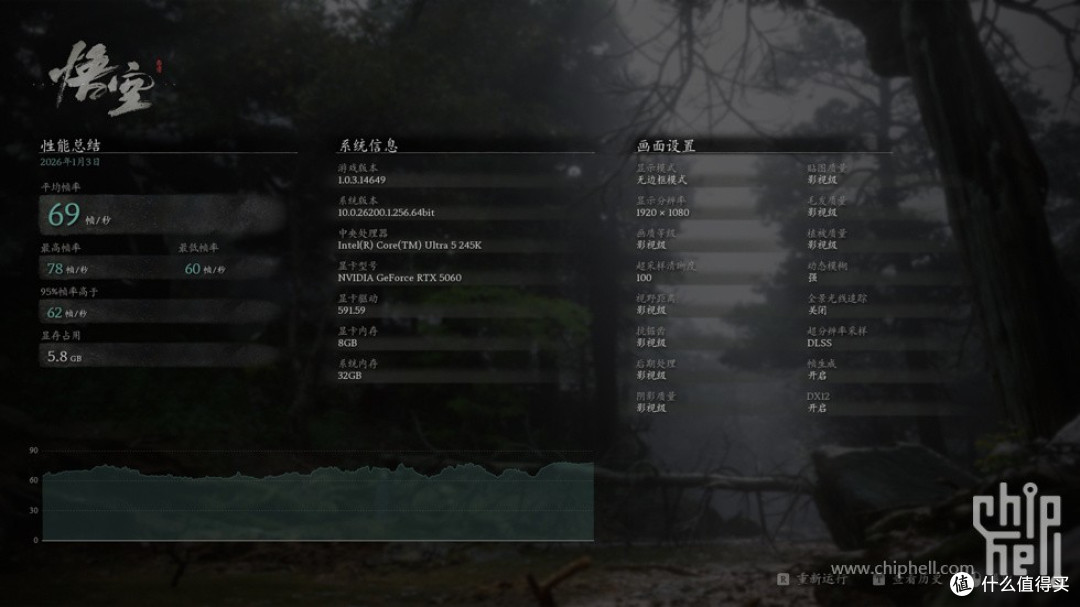

黑神话·悟空 1080p分辨率，影视级画质，平均帧69帧/秒。
完。
