PFC+移相全桥拓扑设计，台达2000W碳化硅服务器电源拆解
2026-09-14 09:50:50
0点赞
0收藏
0评论
前言
本期拆解带来的是台达2000W碳化硅服务器电源，这款电源型号为DPS-2000AB-2 G，支持100-120V和200-240V交流输入，还支持240V直流输入。直流输出电压为12V，输出电流162A，待机电源输出电压12V，输出电流3A，具备80PLUS白金转换效率。
这款电源采用长条形金属外壳，机身外侧设有散热风扇和电源插座，内侧设有金手指连接器，电源采用PFC+移相全桥+同步整流架构。下面服务器电源网就带来台达这款碳化硅服务器电源的拆解，一起看看内部的设计和用料。
台达2000W碳化硅服务器电源外观

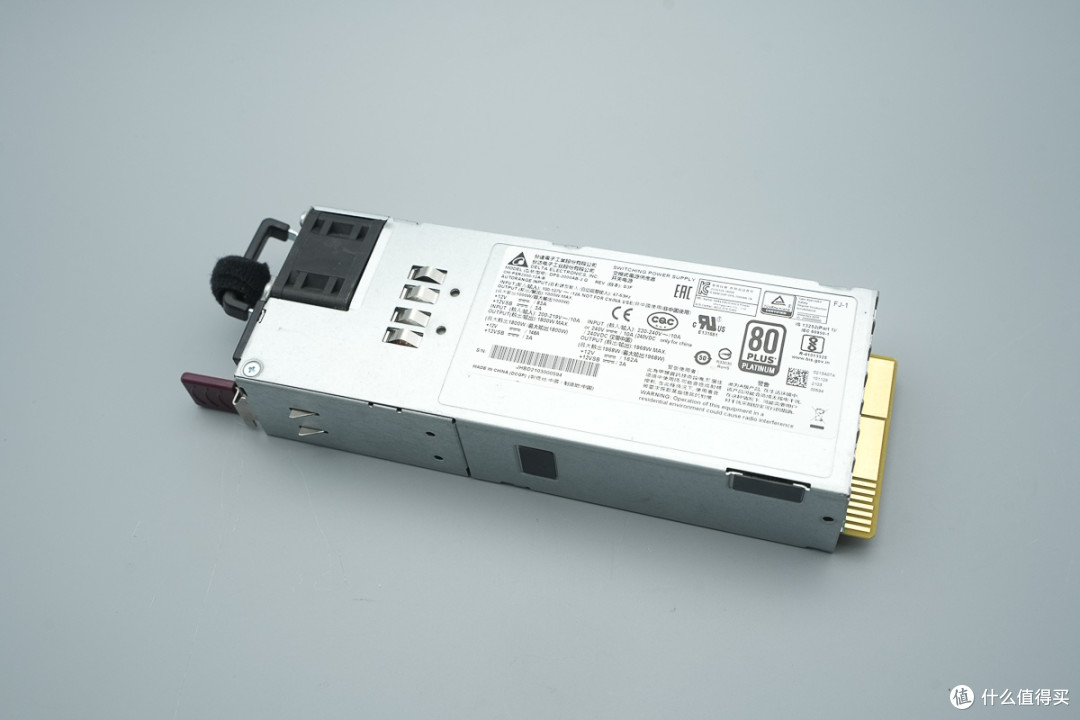

台达2000W碳化硅服务器电源采用镀锌钢板外壳。

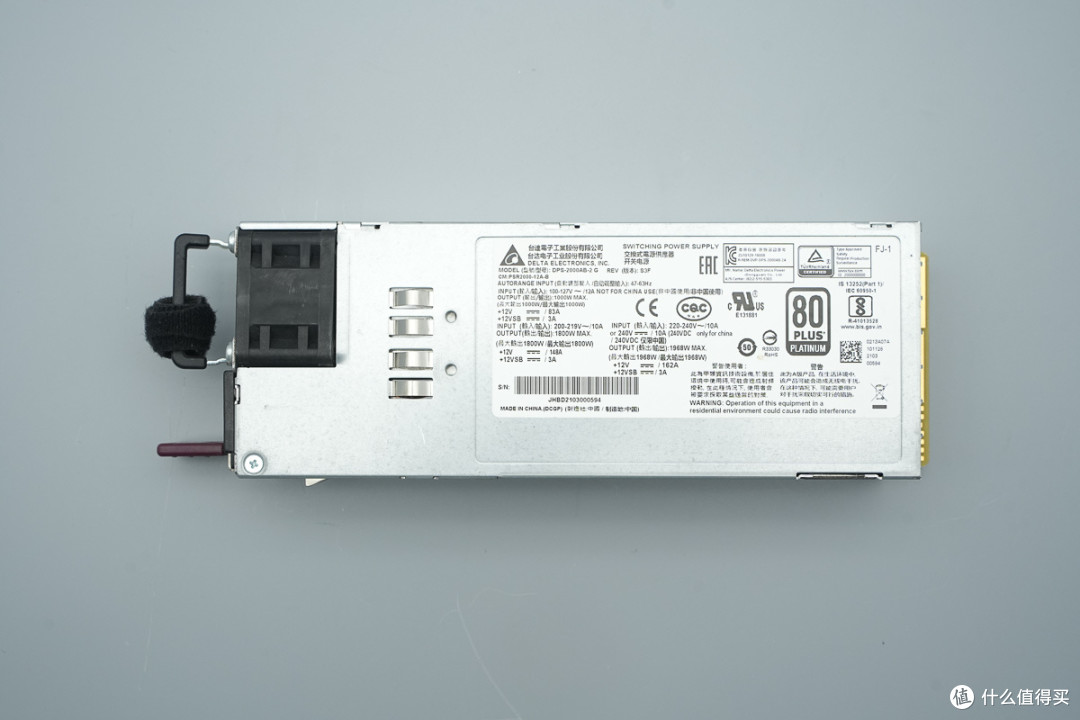

机身正面设有接地弹片，并粘贴信息标签。

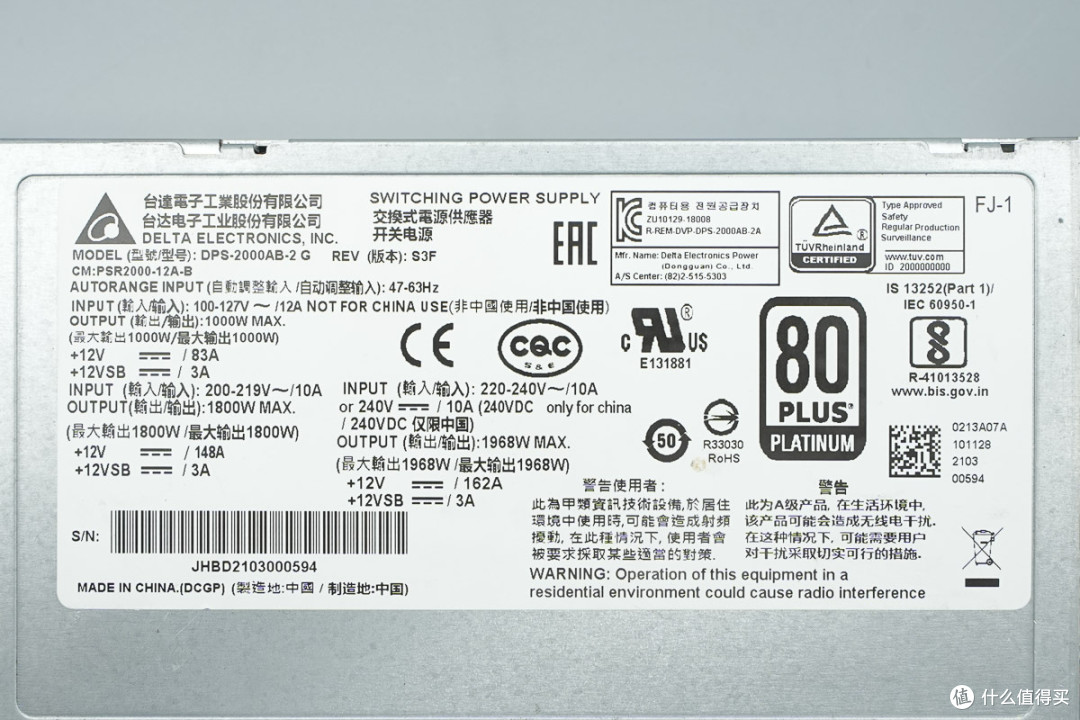

电源机身标签特写：
型号：DPS-2000AB-2 G
自动调整输入：47-63Hz
交流输入：100-127V~/12A
输出：1000W MAX
直流输出：+12V ⎓ / 83A
+12VSB ⎓ / 3A
交流输入：200-219V~/10A
输出：1800W MAX
直流输出：+12V ⎓ / 148A
+12VSB ⎓ / 3A
交流输入：220-240V~/10A or 240V⎓/10A
输出：1968W MAX
直流输出：+12V ⎓ / 162A
+12VSB ⎓ / 3A

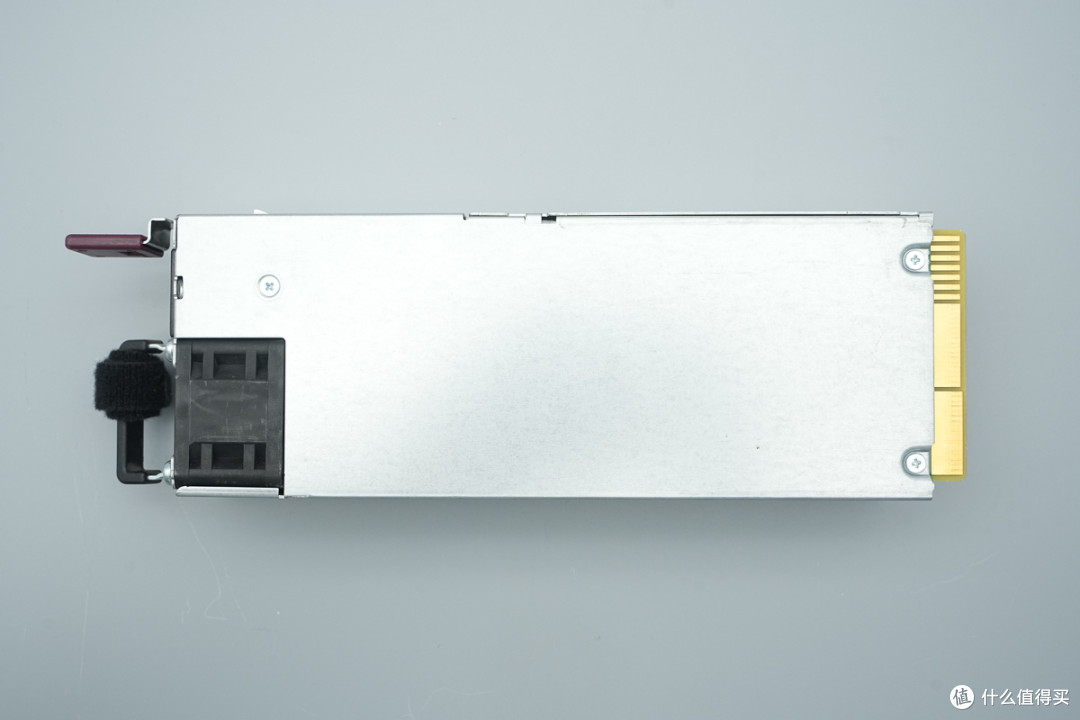

壳体背面设有固定螺丝。

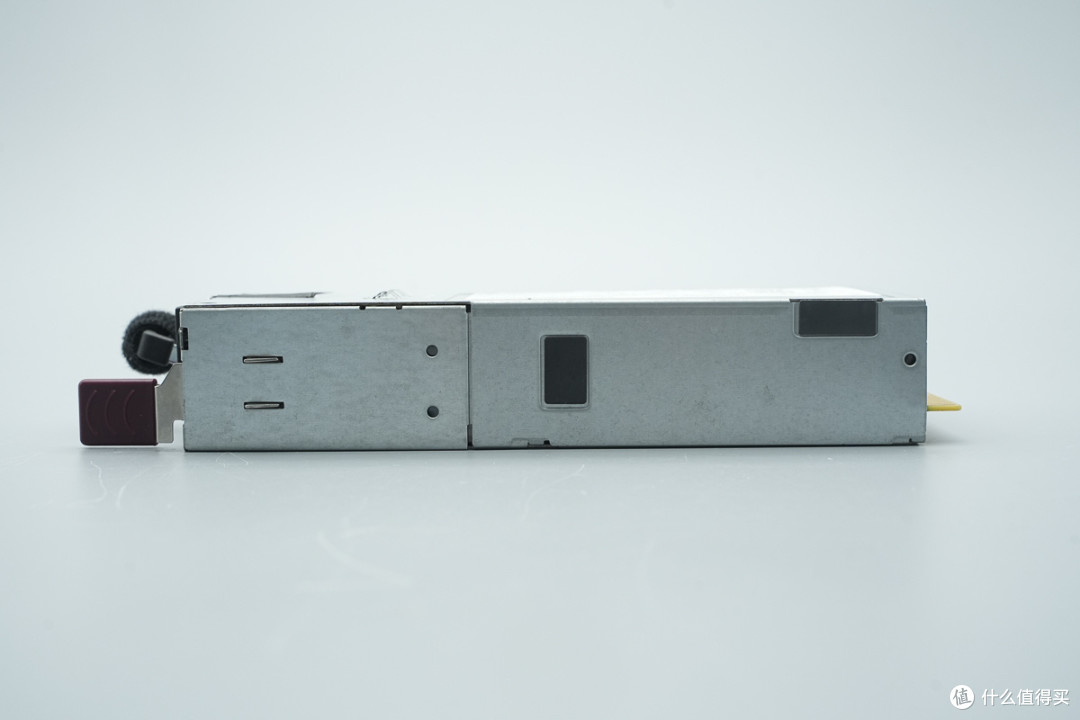

壳体侧面为拼接连接。

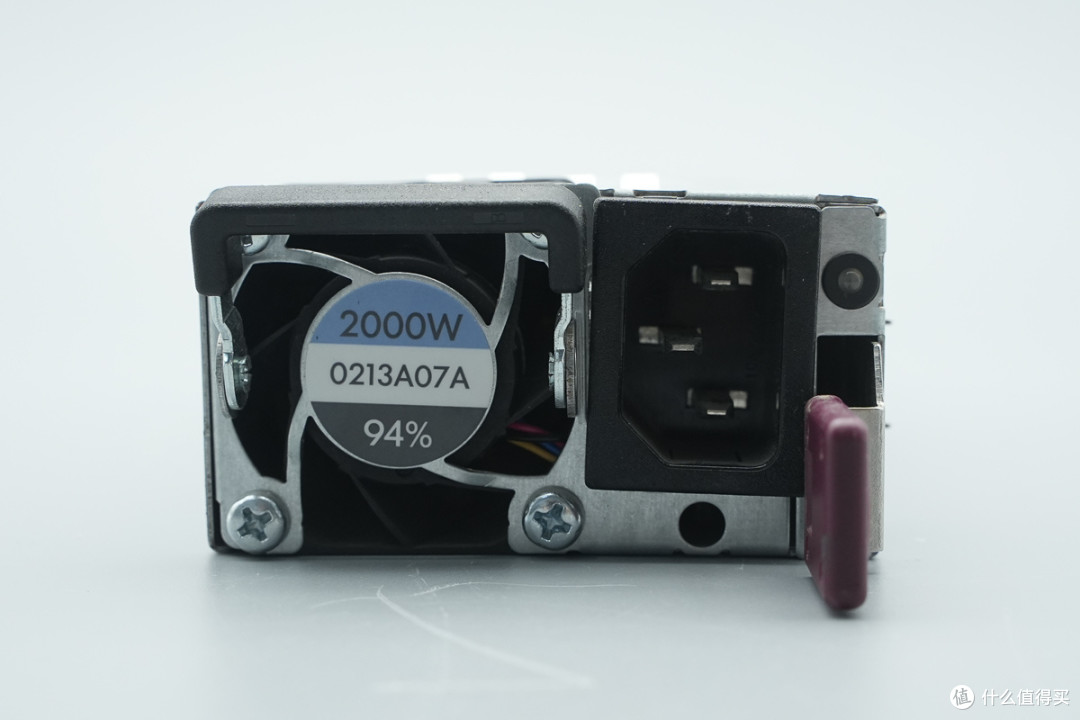

电源输入端设有散热风扇，品字插座和LED指示灯。

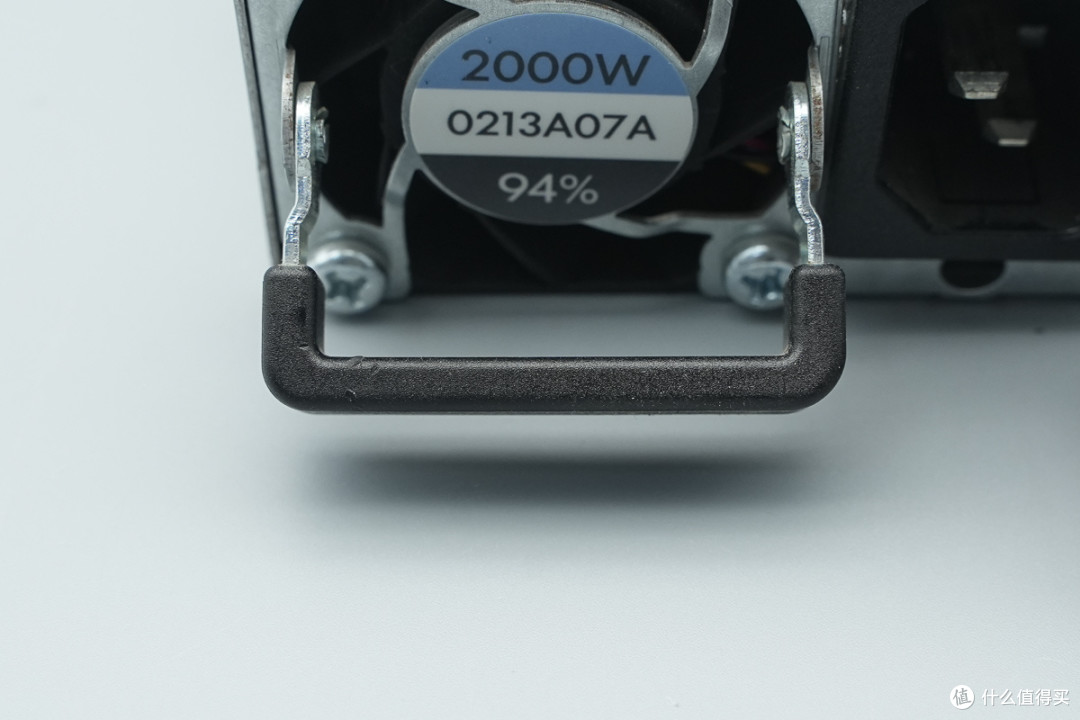

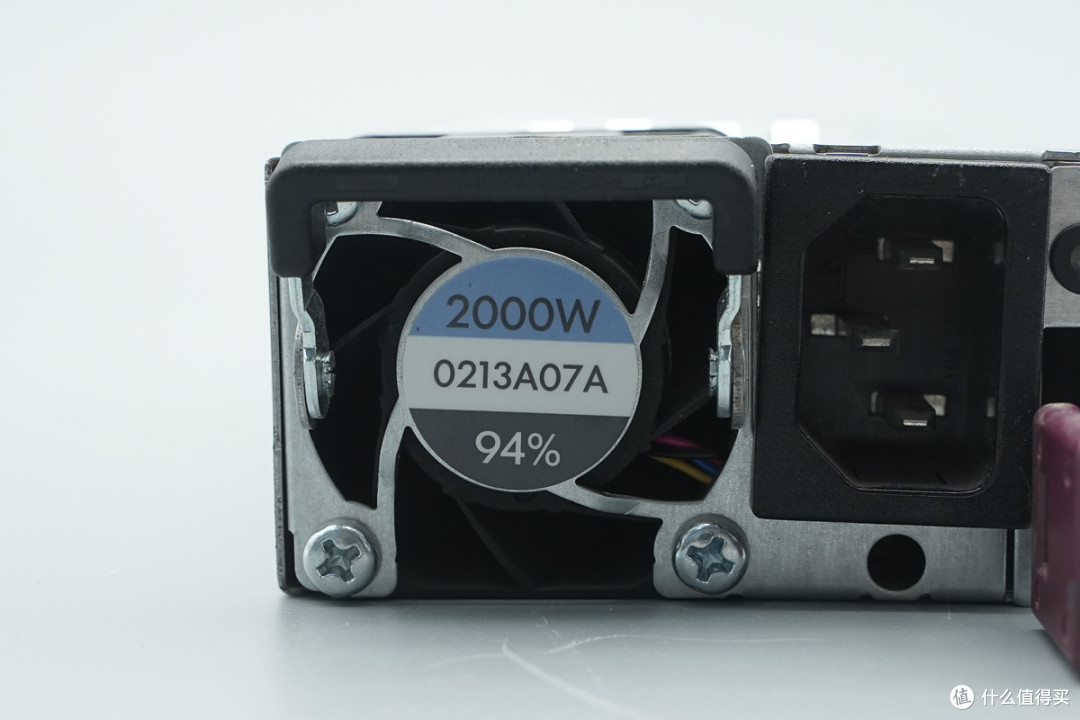

贴纸标注电源功率为2000W，转换效率94%。
电源安装提手特写。

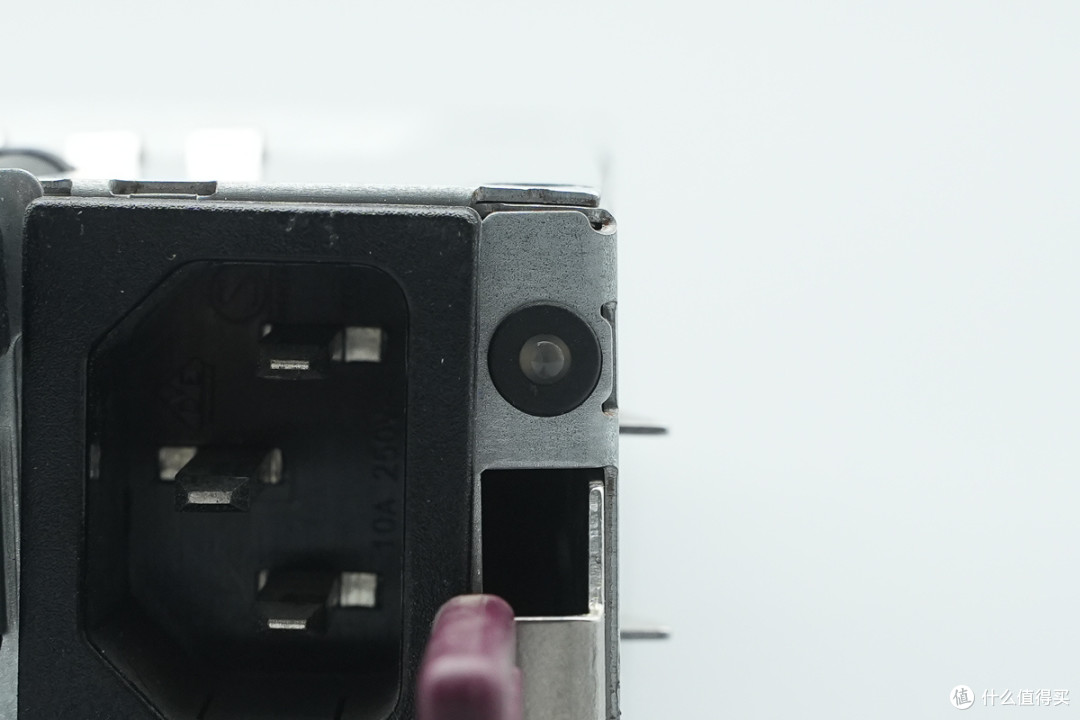

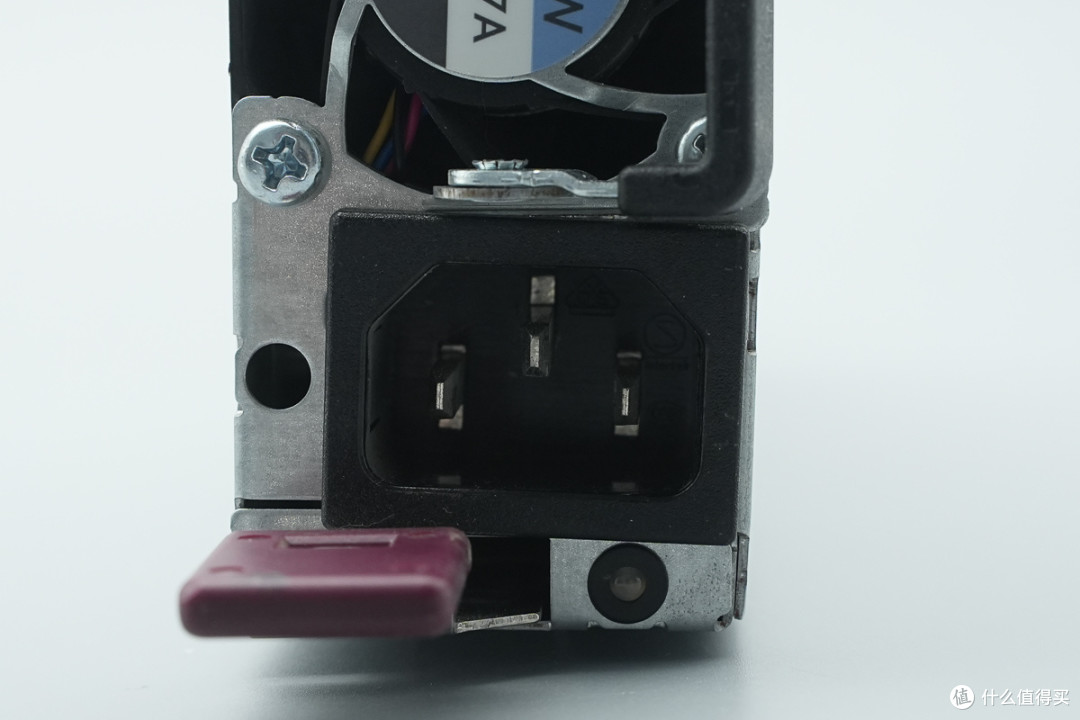

品字电源插座特写。
LED电源指示灯特写。

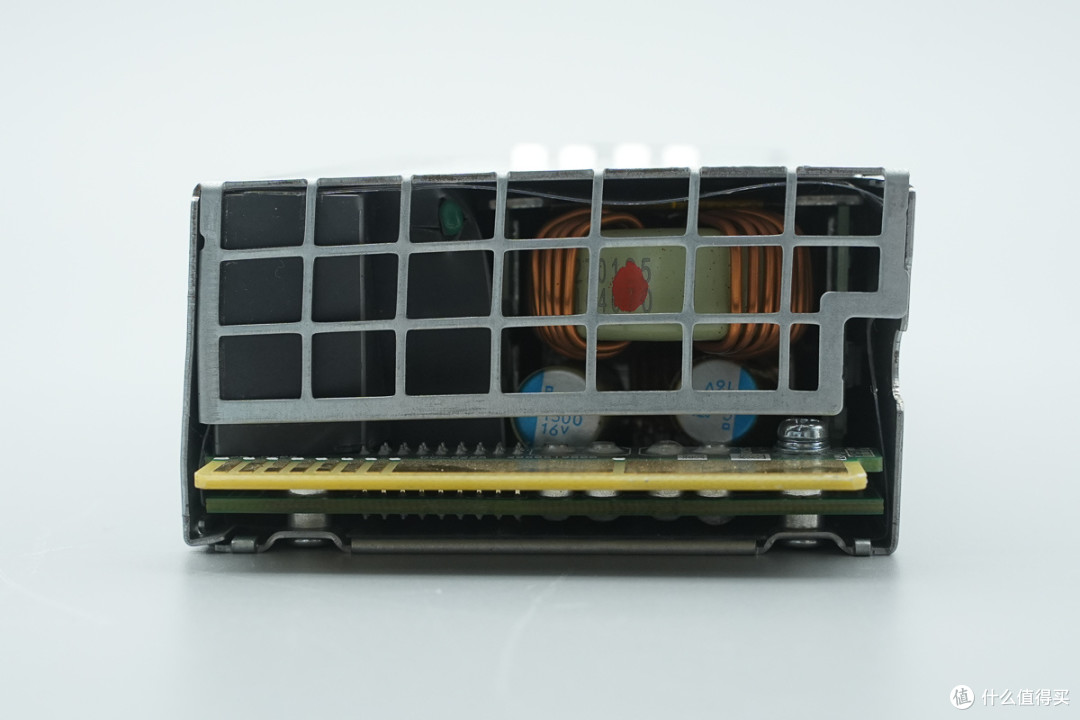

输出端设有散热格栅和金手指。

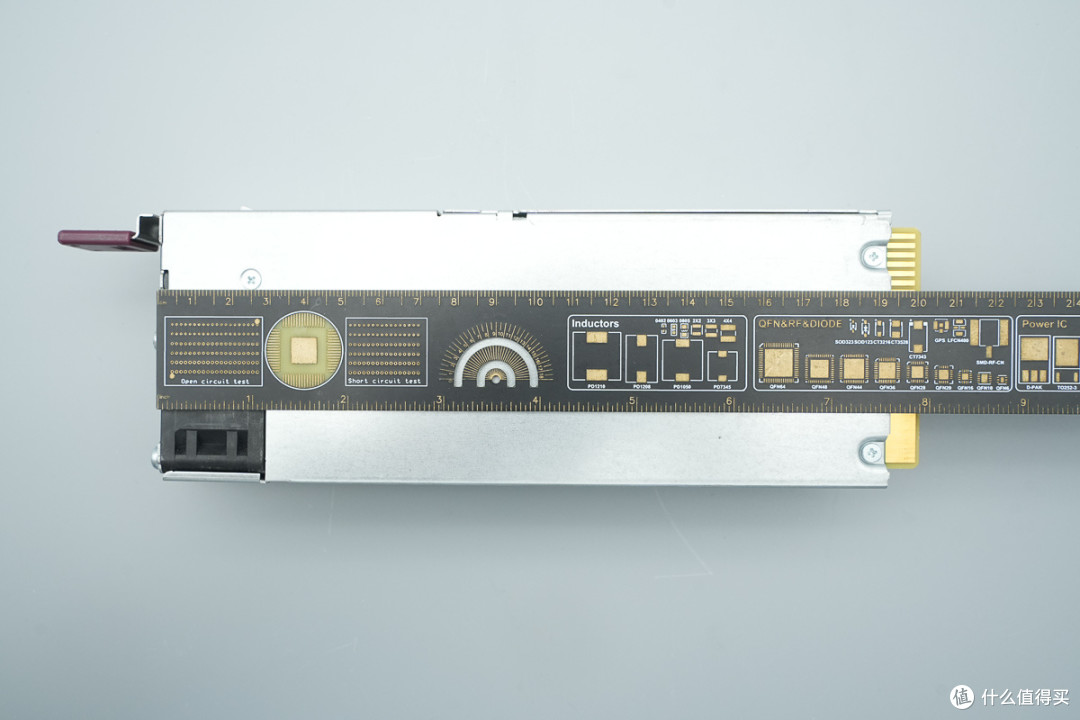

测得电源模块长度约为200mm。

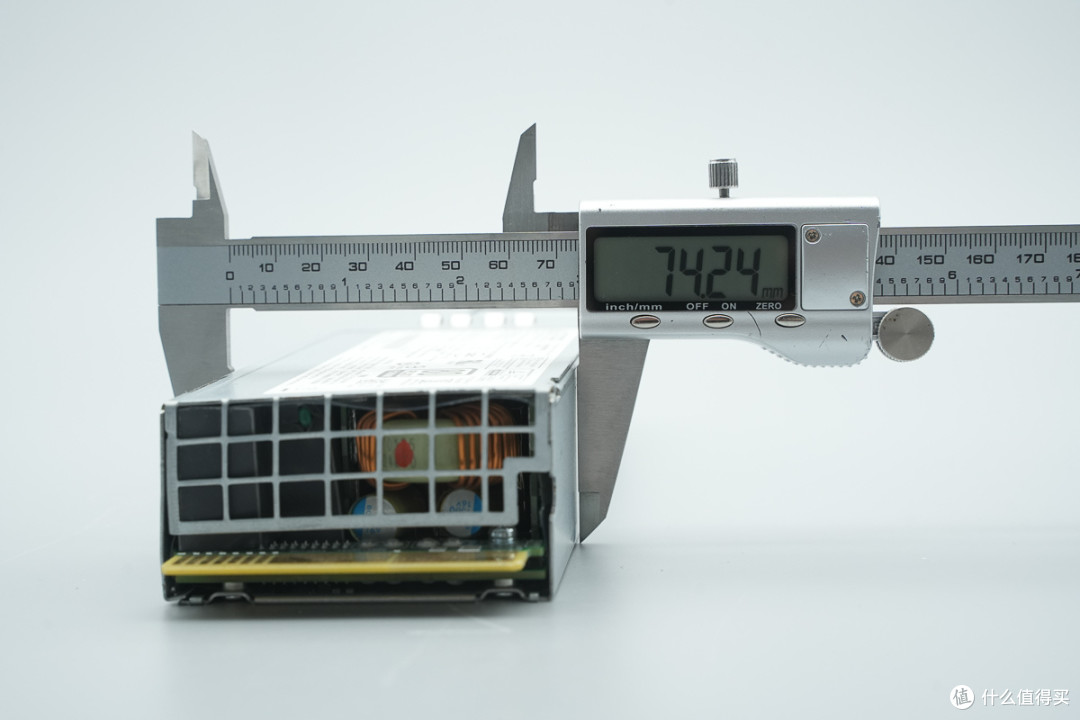

电源模块宽度约为74.2mm。

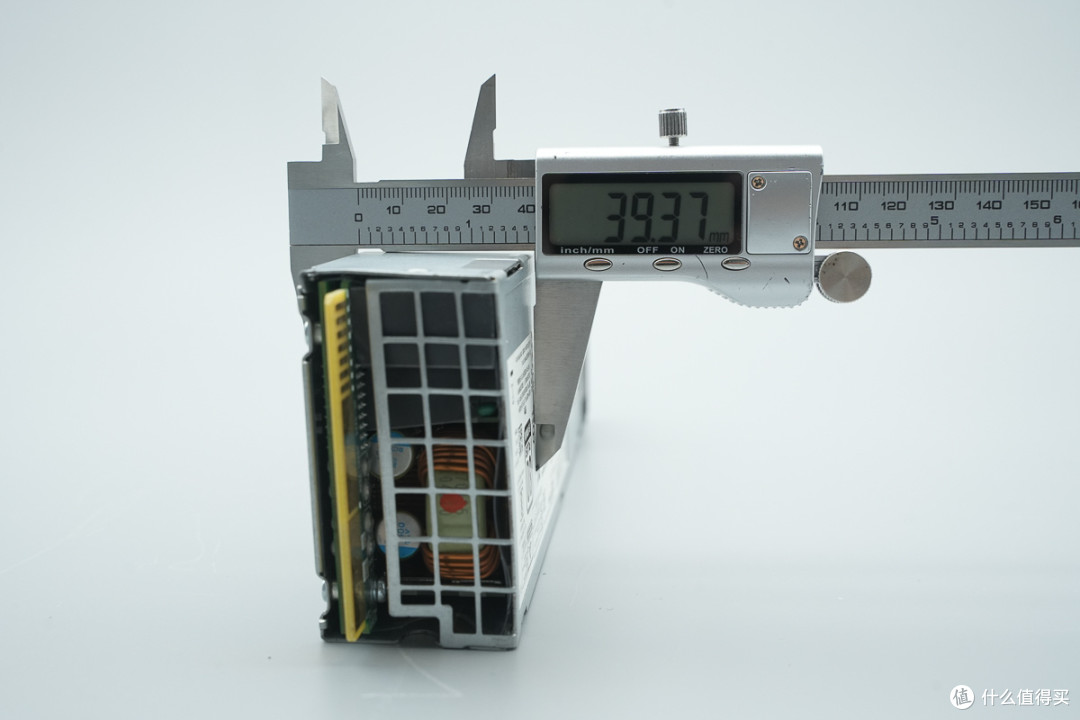

电源模块厚度约为39.4mm。

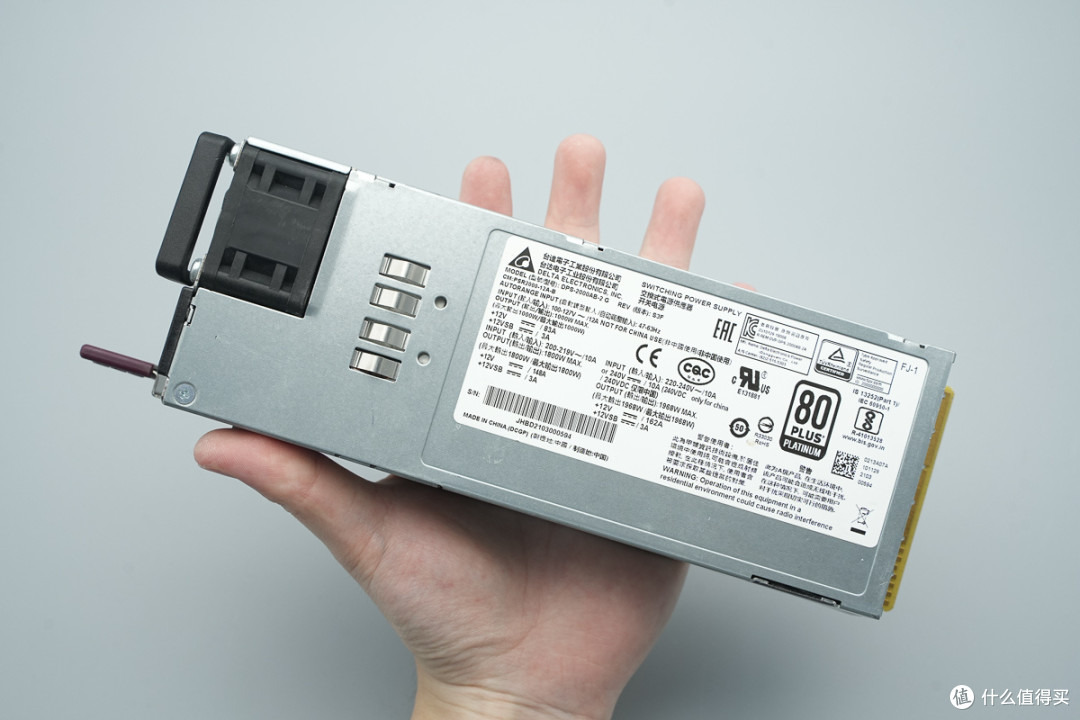

电源模块拿在手上的大小直观感受。

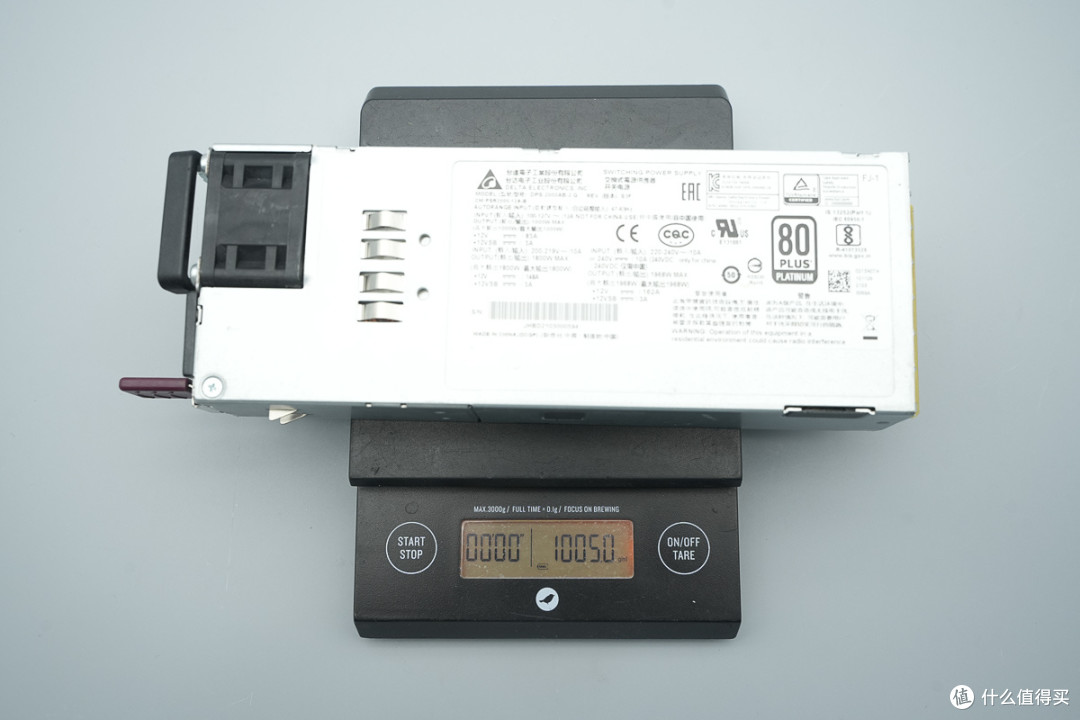

测得电源模块重量约为1005g。
台达2000W碳化硅服务器电源拆解
看完了台达这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

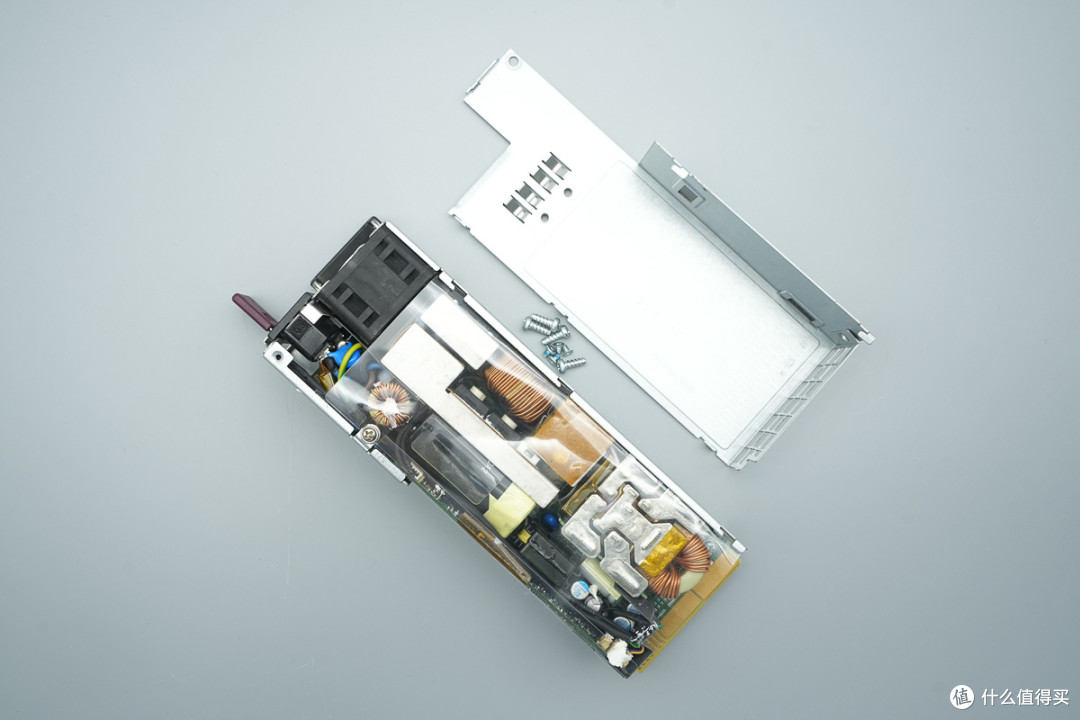

首先拧下固定螺丝，拆开电源外壳。
PCBA模块覆盖透明麦拉片与壳体绝缘。

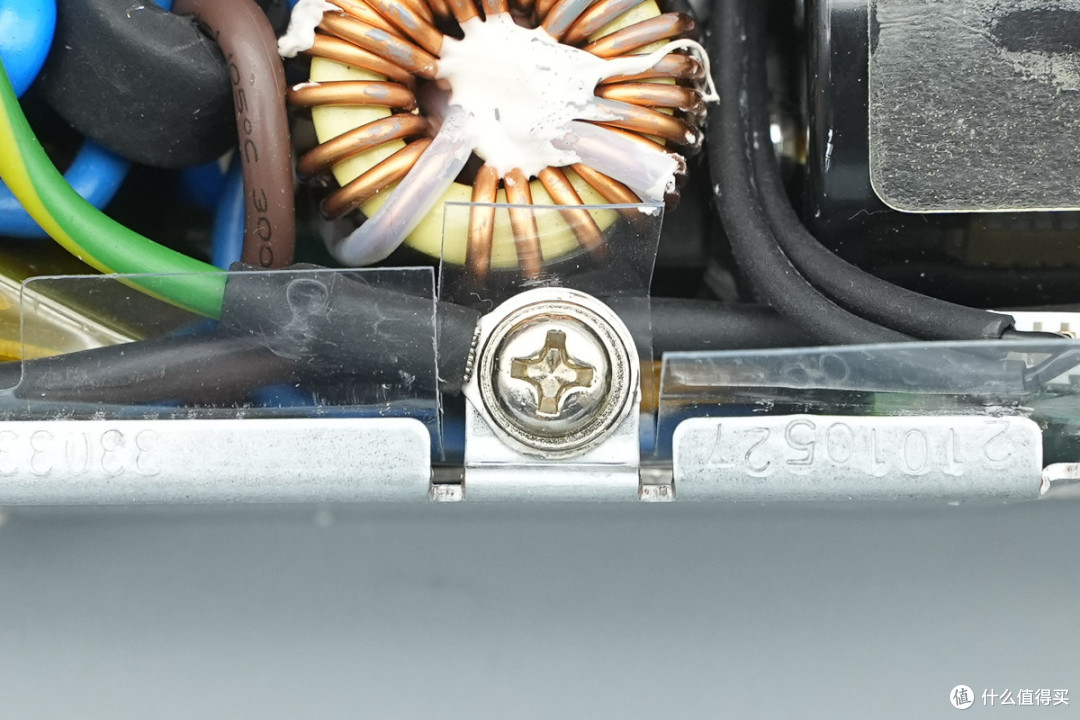

接地线通过螺丝固定到外壳上。

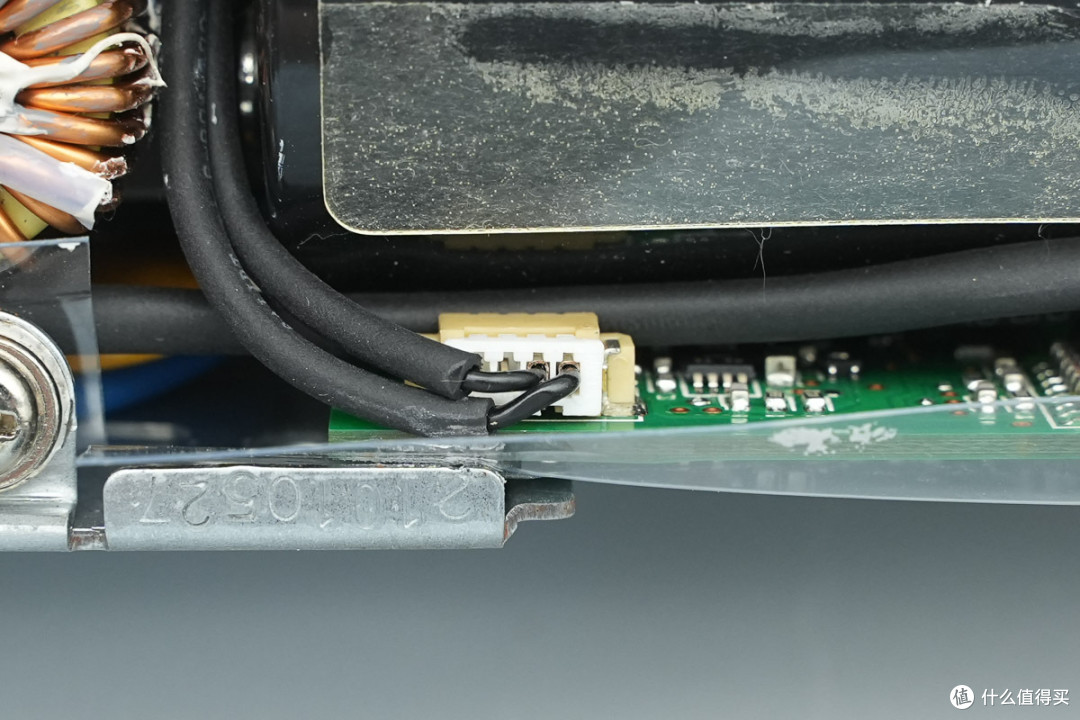

热敏电阻通过插接件连接。

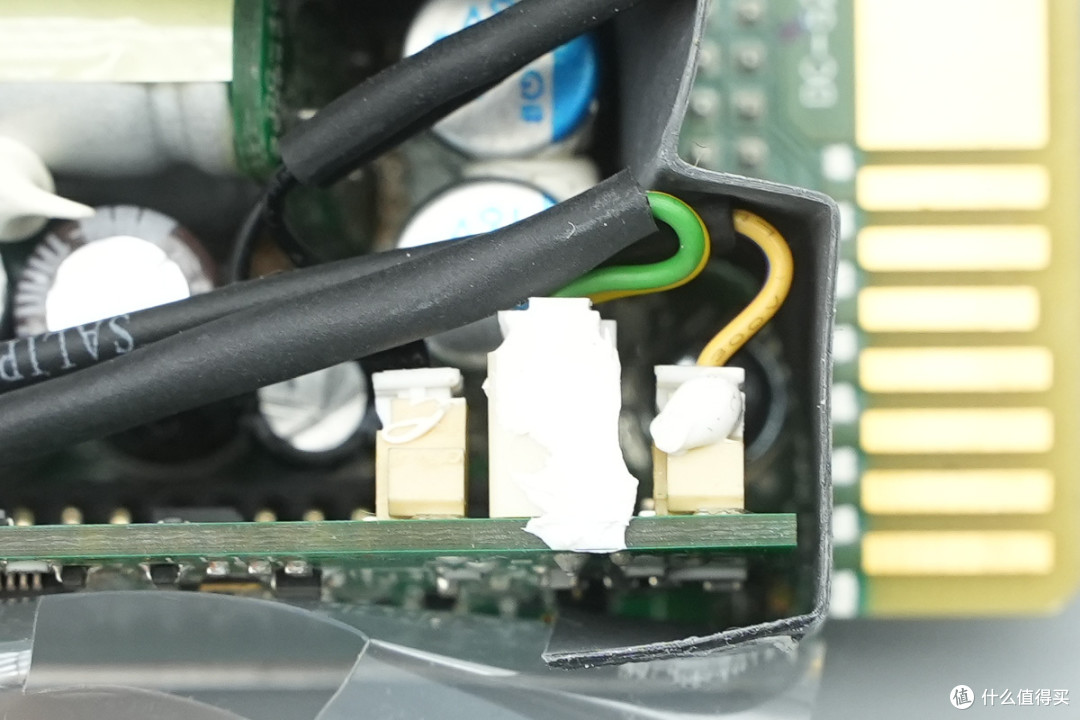

散热风扇，指示灯和热敏电阻通过插接件连接。

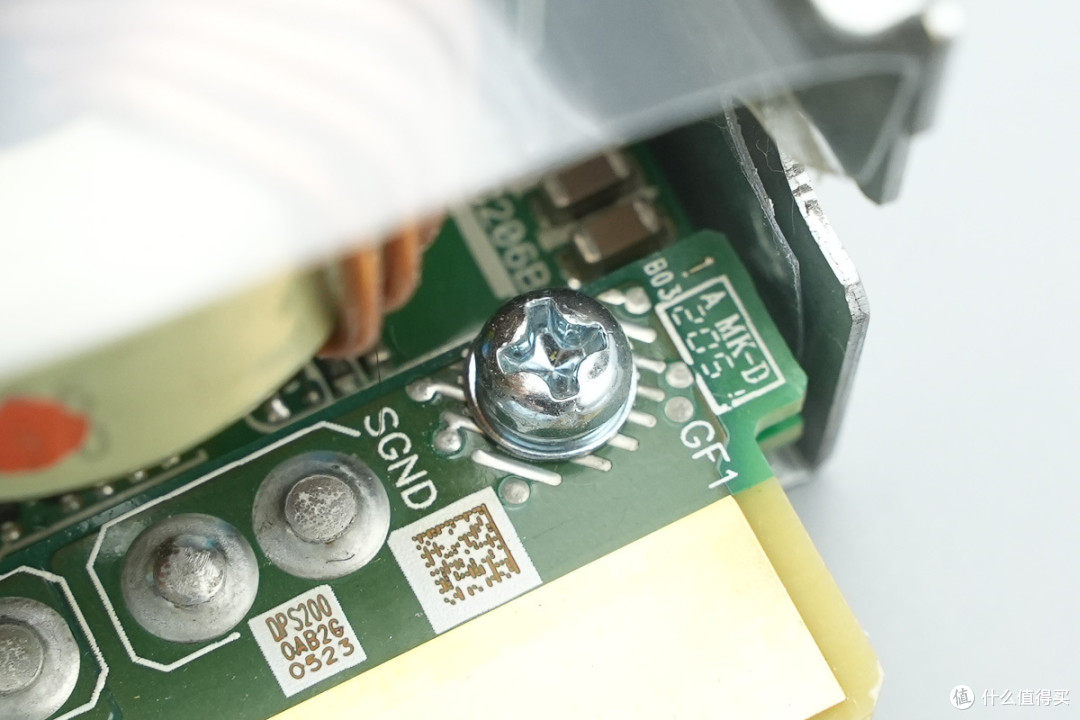

PCBA模块通过螺丝固定在壳体内部。

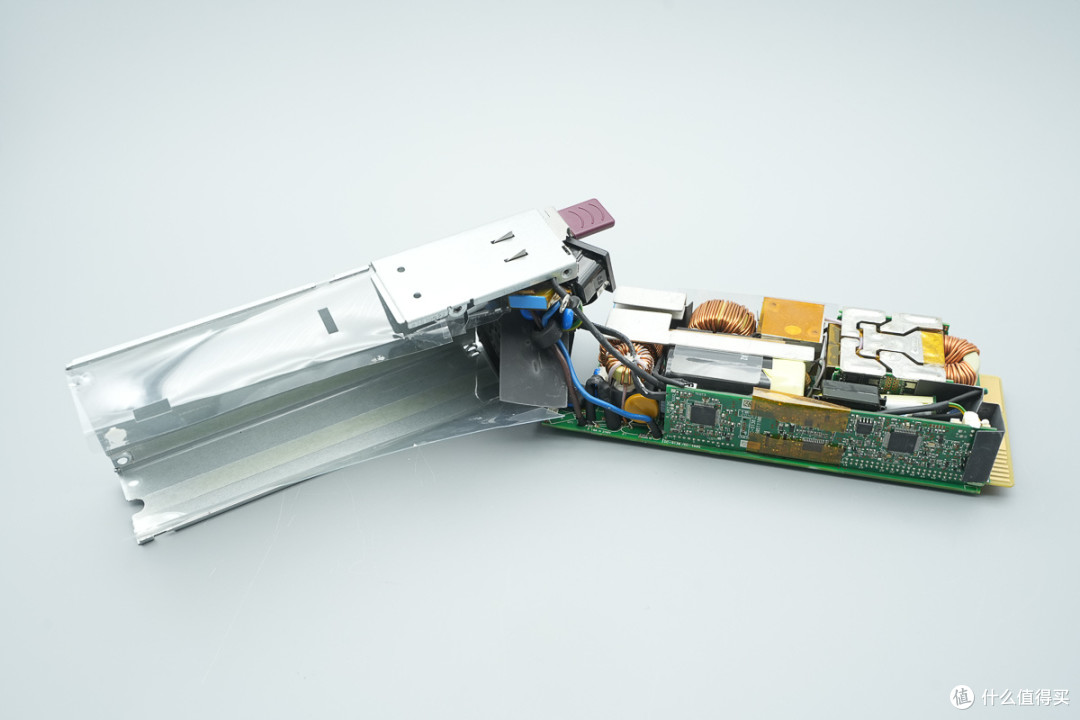

拆解取出PCBA模块。
电源插座与PCBA模块通过导线焊接连接。

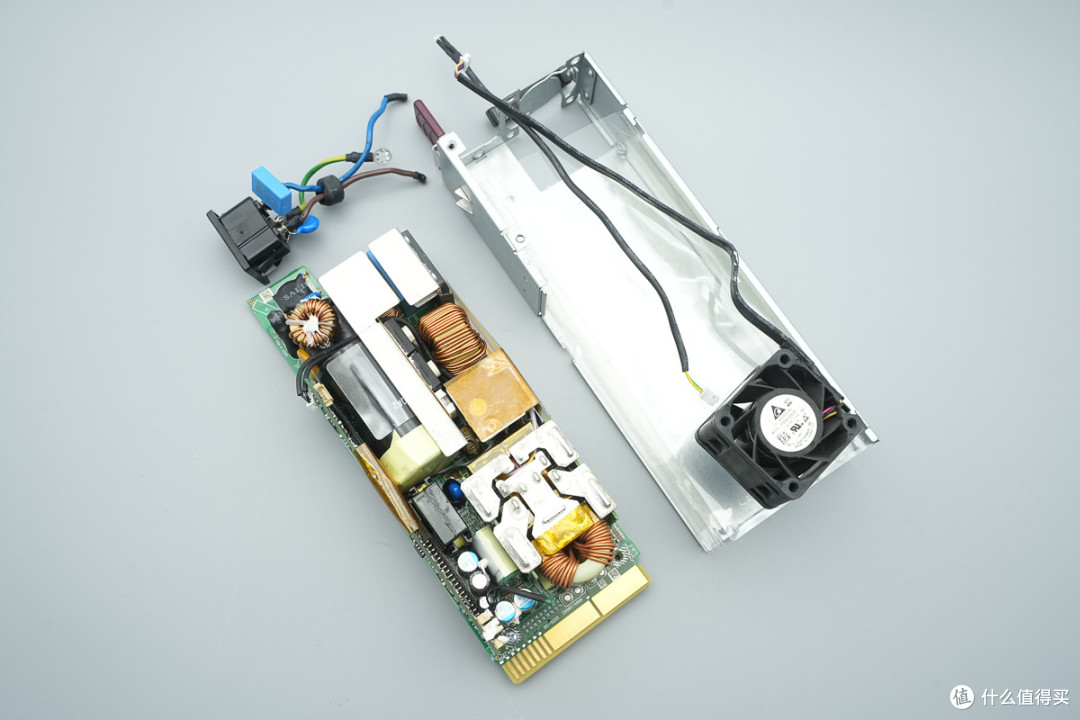

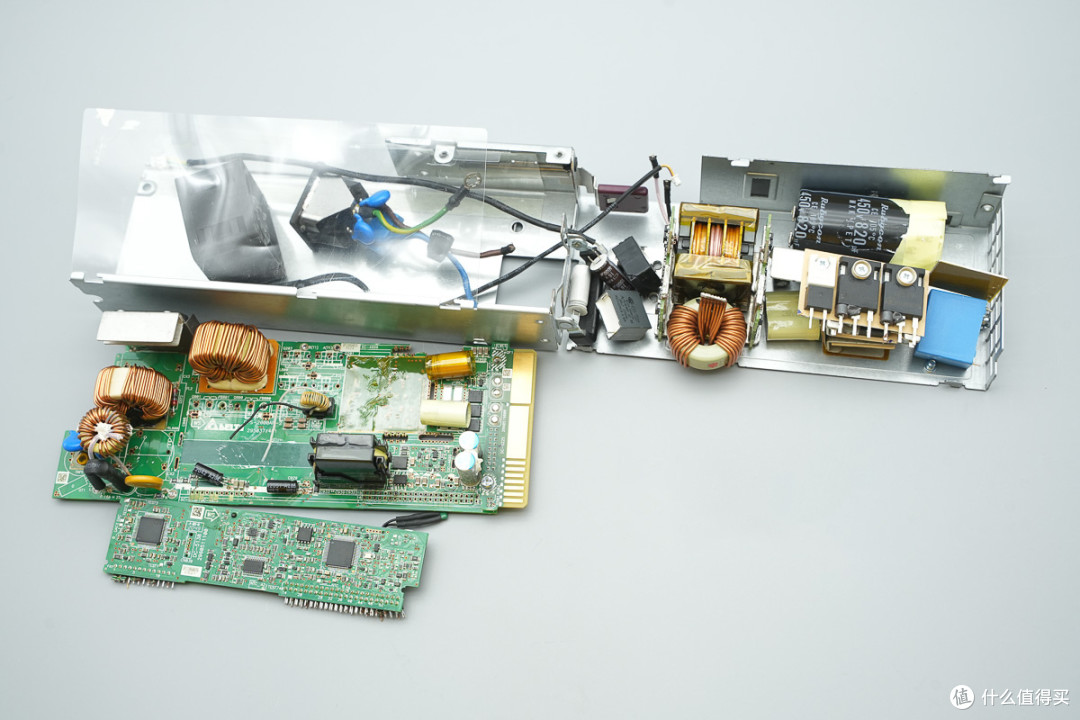

剪断连接导线，取出PCBA模块，壳体内部设有透明麦拉片绝缘。

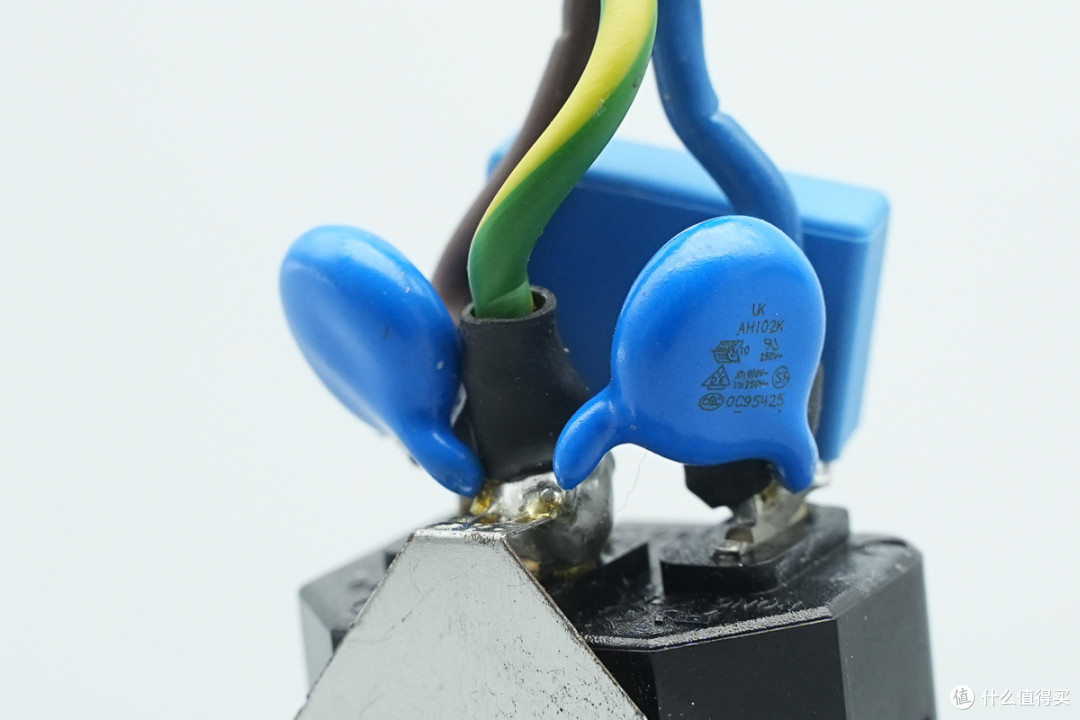

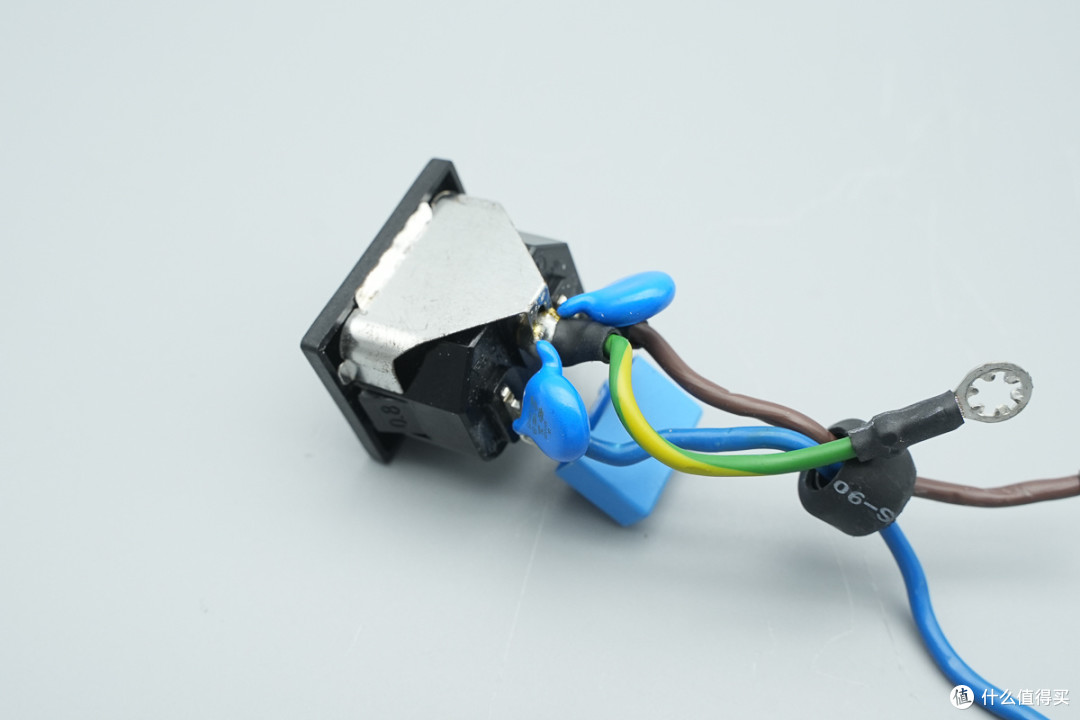

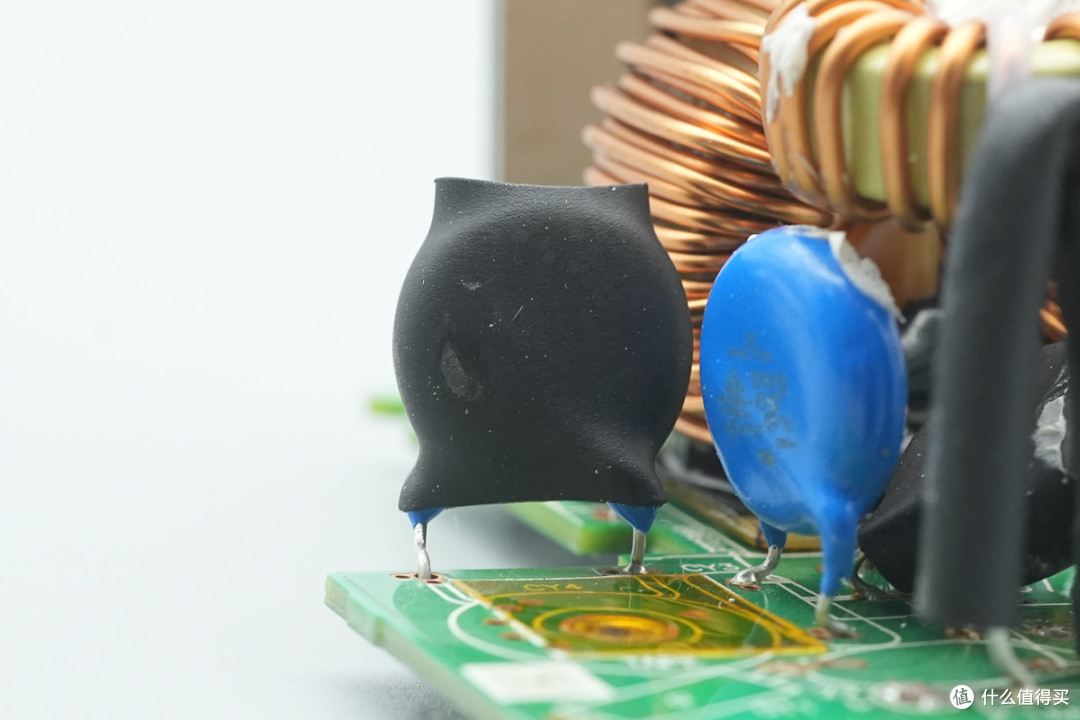

品字插座焊接Y电容和安规X2电容。
蓝色Y电容来自华新科，料号AH102K。

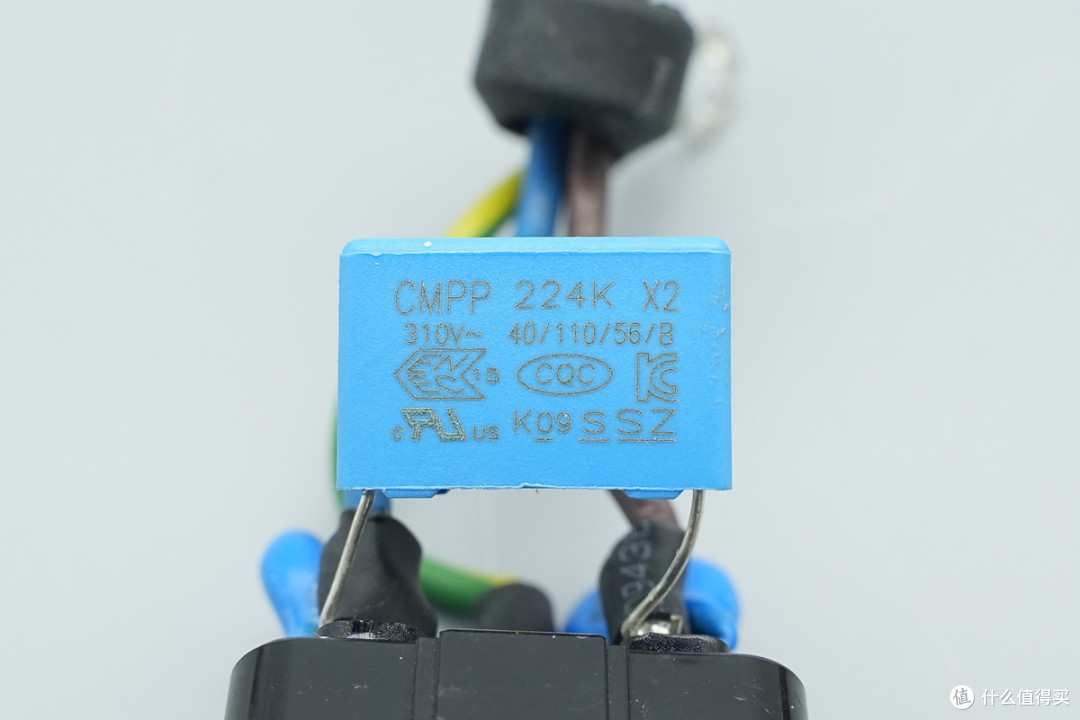

安规X2电容来自成镐，规格为0.22μF。

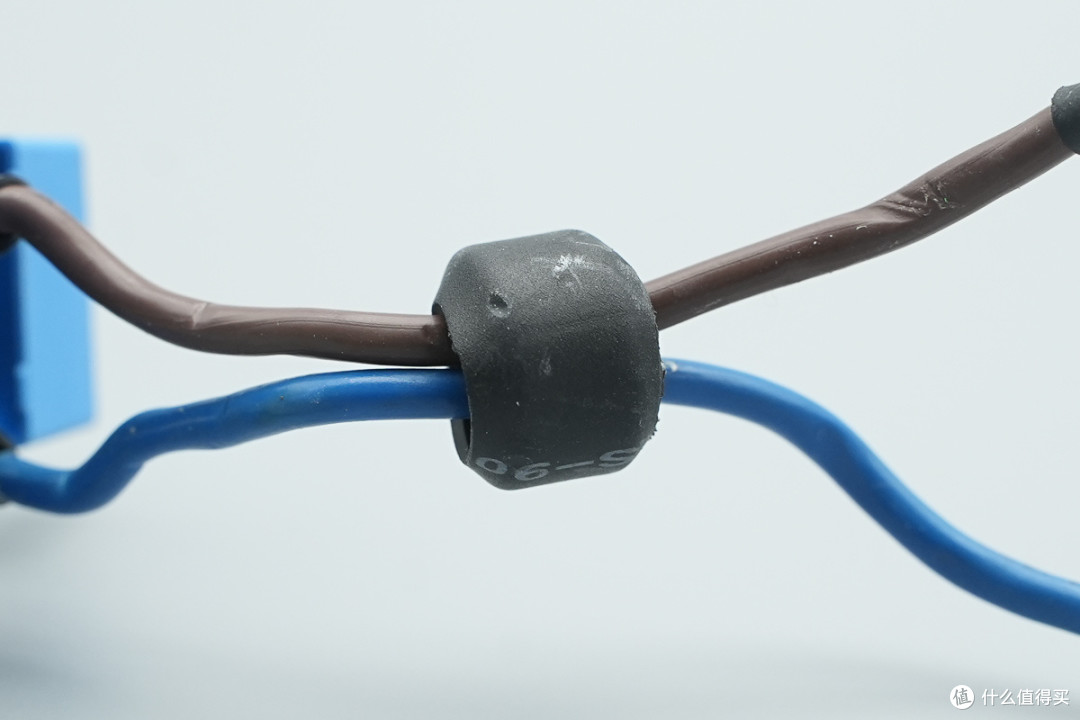

用于抑制高频干扰的磁环特写。

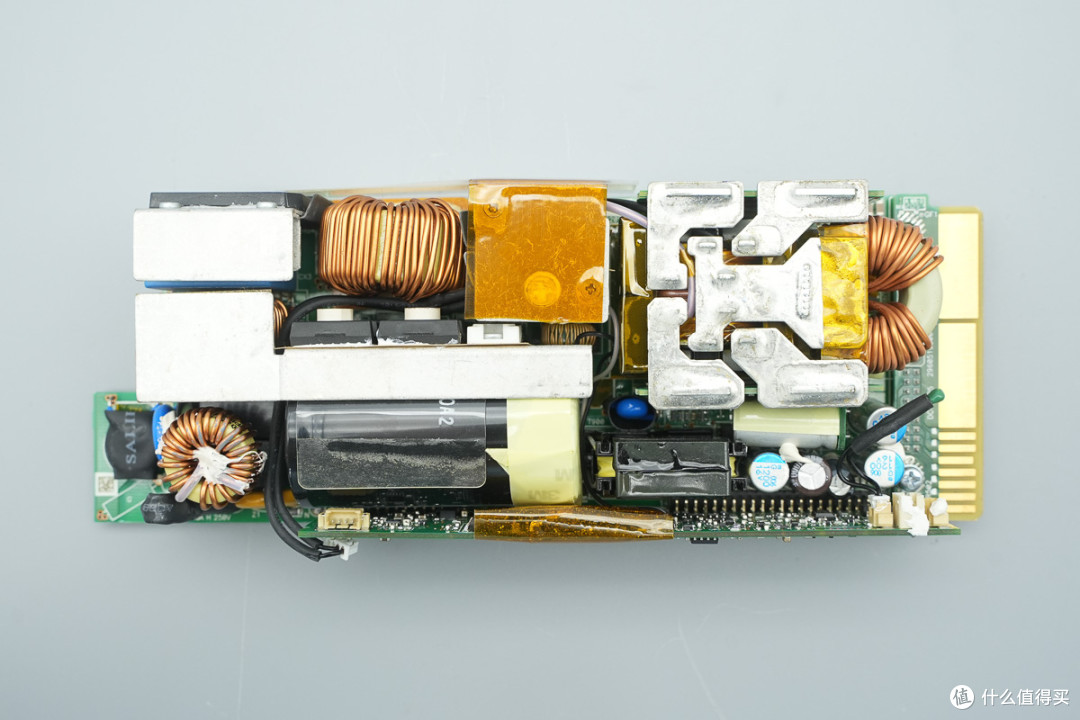

PCBA模块正面一览，左侧为交流输入端，设有Y电容，保险丝，滤波电感，安规X2电容。左上角设有整流桥，右侧设有PFC升压电感，下方散热片为PFC整流管和PFC开关管散热，散热片下方设有高压滤波电容。
PFC升压电感右侧散热片为移相全桥开关管散热，散热片右侧为变压器，通过铜片焊接连接同步整流小板和滤波电感。下方设有待机电源变压器，滤波电容，底部设有长条控制小板。

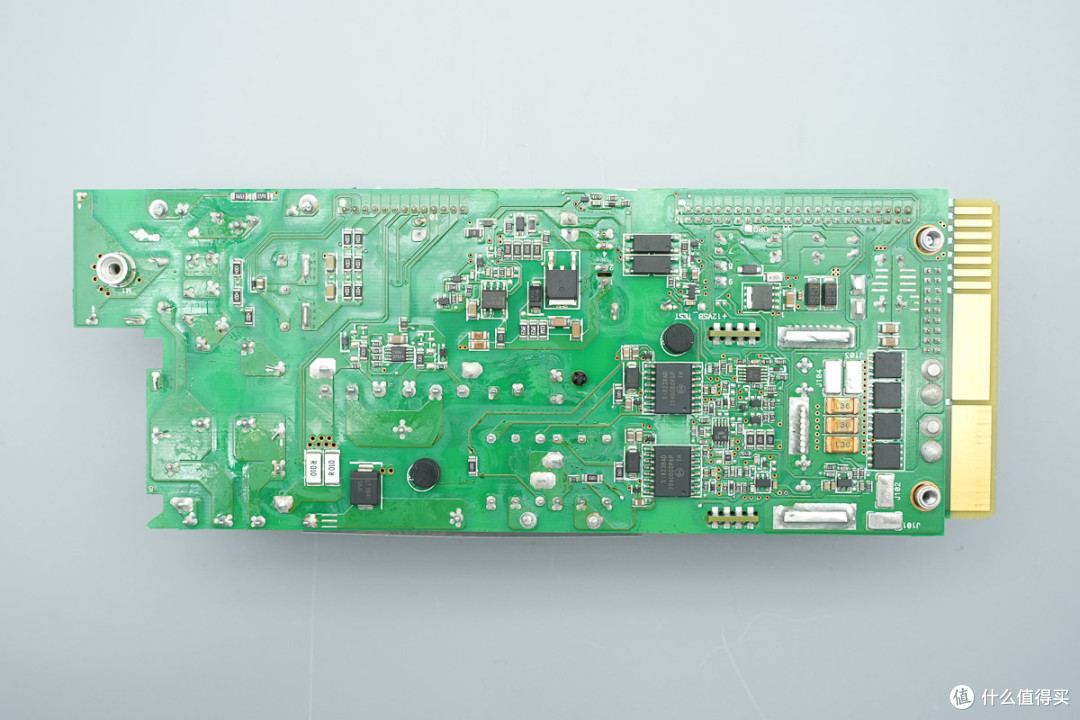

PCBA模块背面设有电流取样电阻，驱动器，旁路二极管，待机电源芯片，待机电源开关管，隔离驱动器，运放，电压比较器，电流取样电阻和输出控制管。

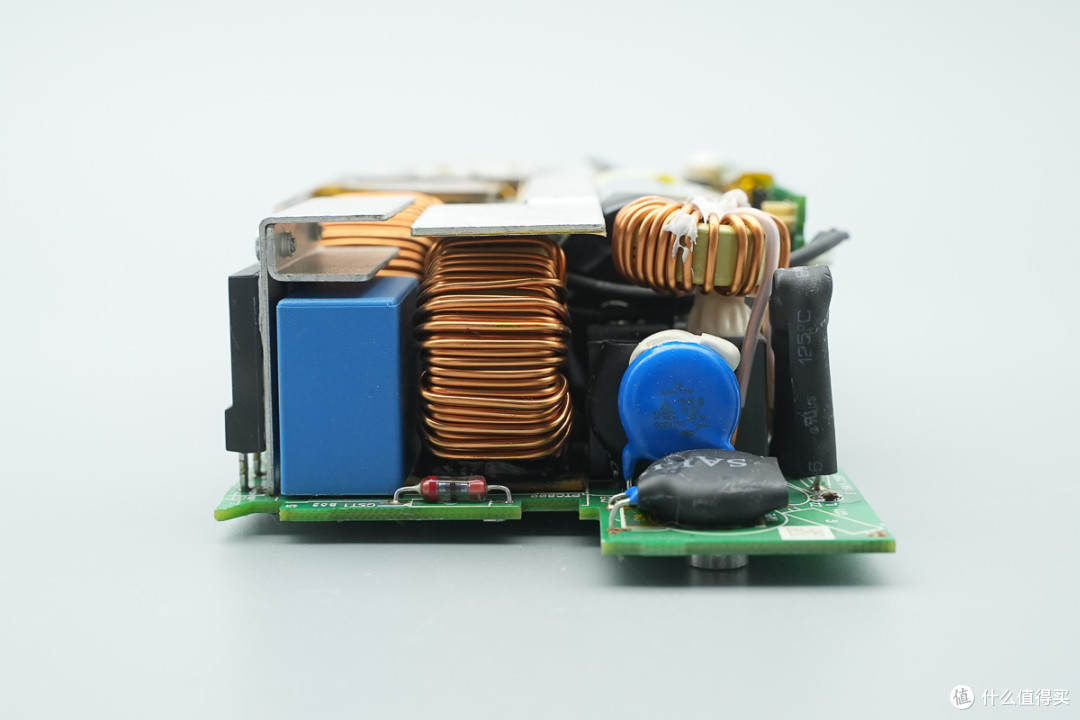

输入端设有Y电容，保险丝，滤波电感，共模电感，安规X2电容和整流桥。

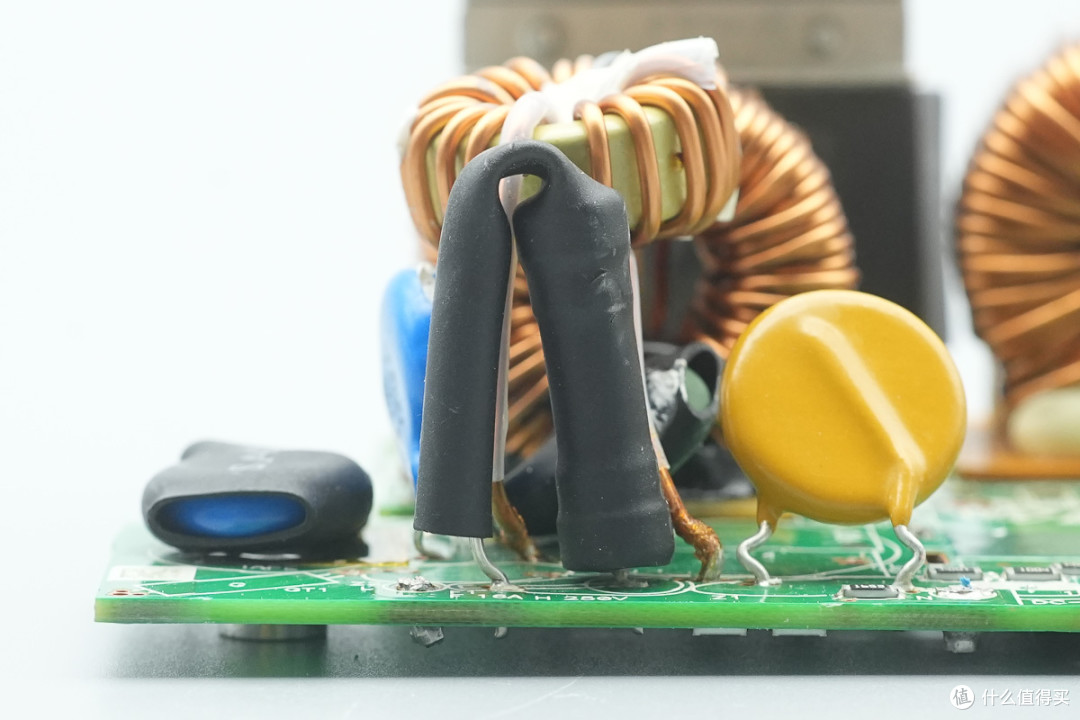

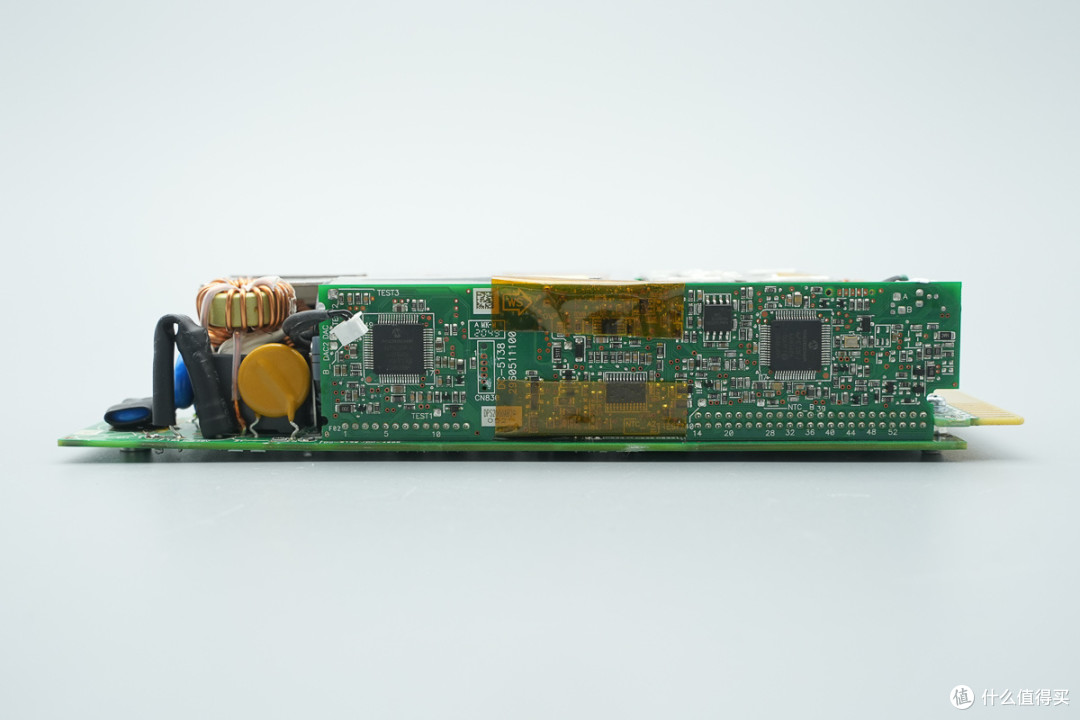

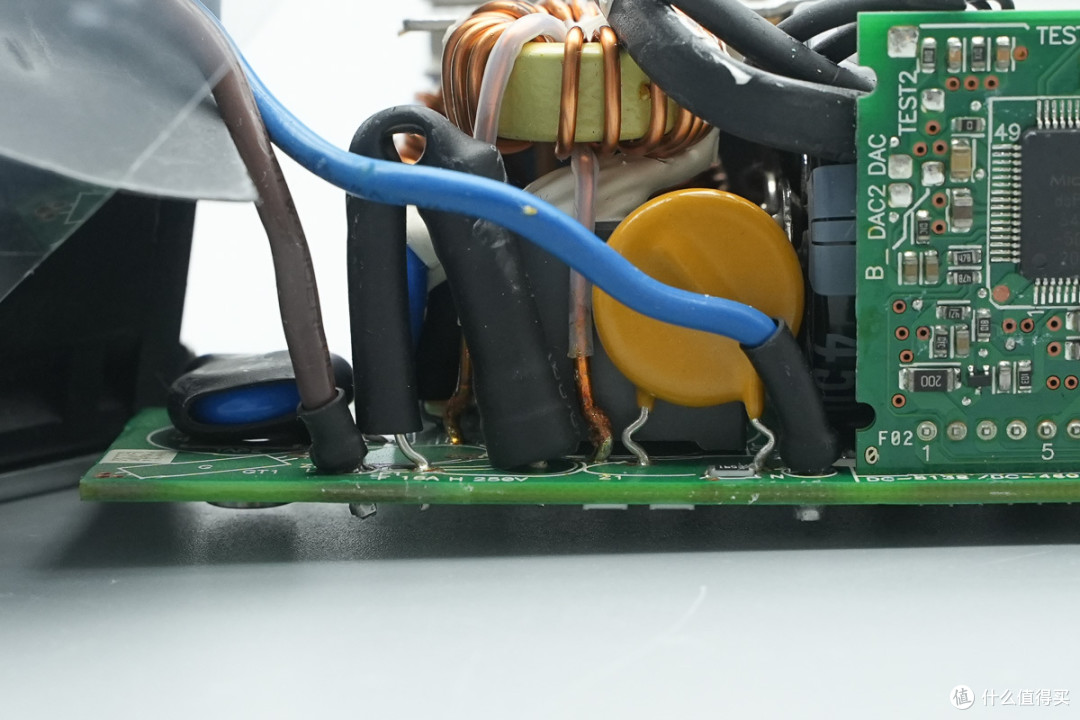

侧面设有保险丝，压敏电阻和控制小板。

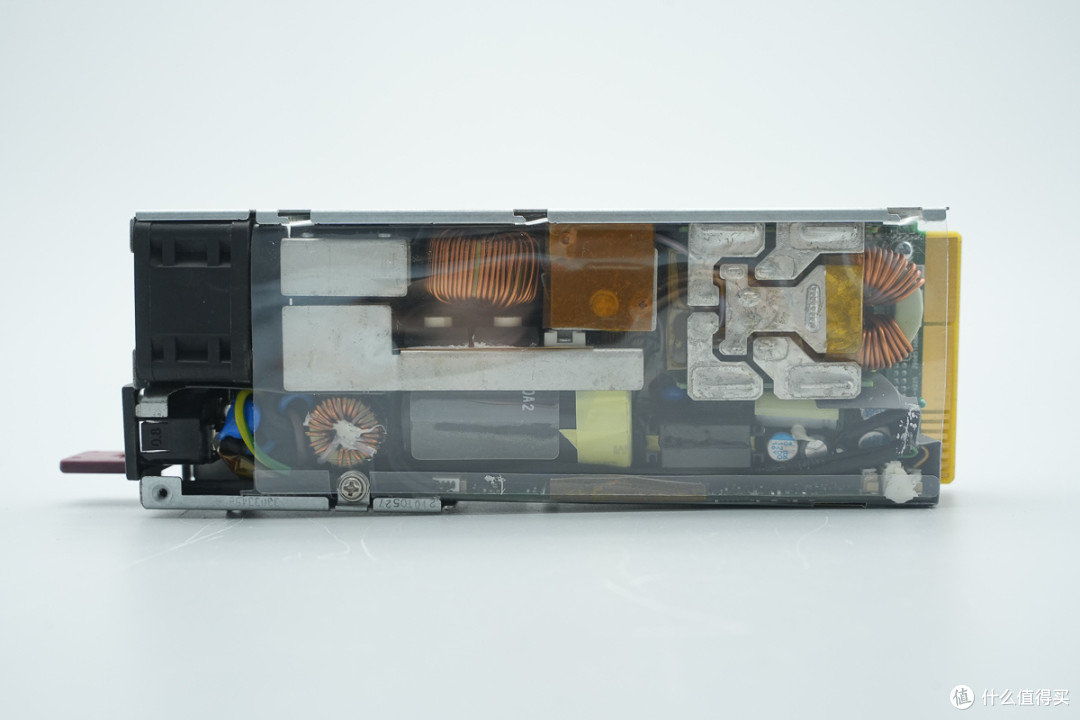

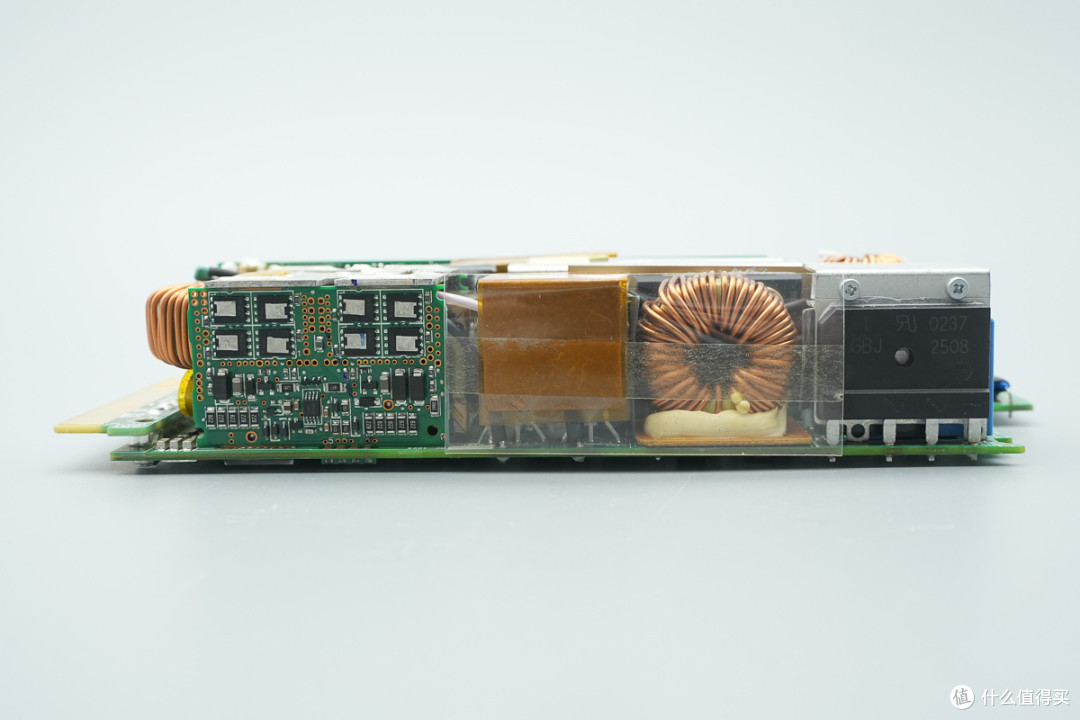

另一侧设有同步整流小板，移相全桥开关管，PFC升压电感和整流桥。

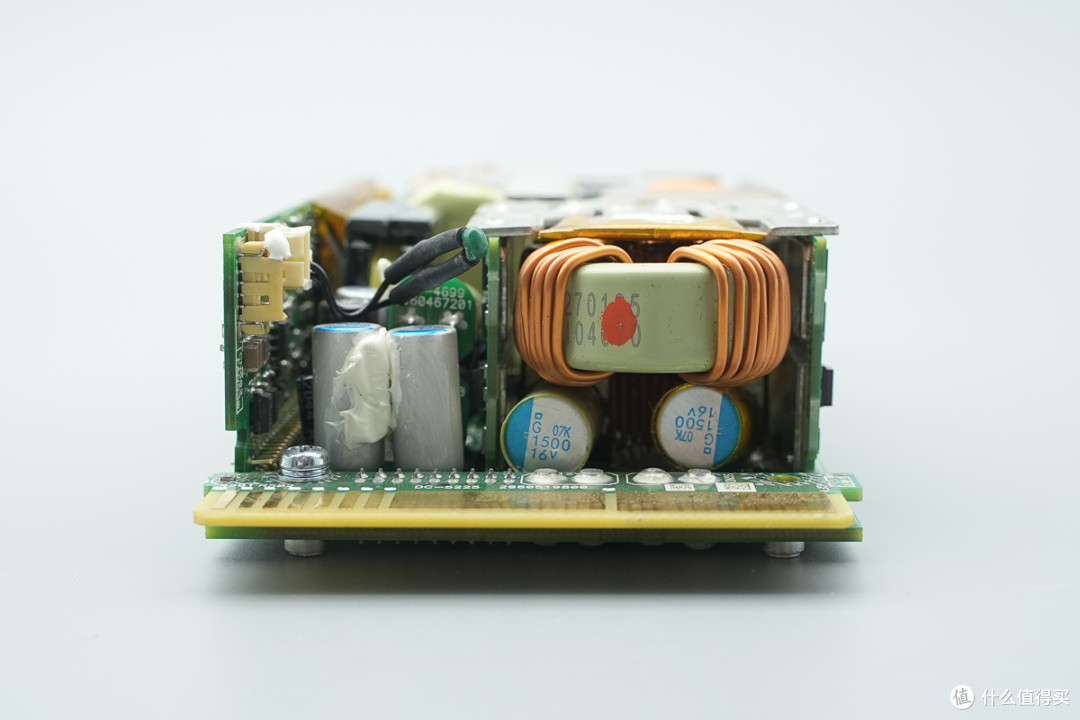

输出端设有滤波电容和滤波电感。
焊接拆下安规X2电容，滤波电容，散热片，变压器和控制小板，继续进行拆解。
保险丝外套热缩管绝缘。

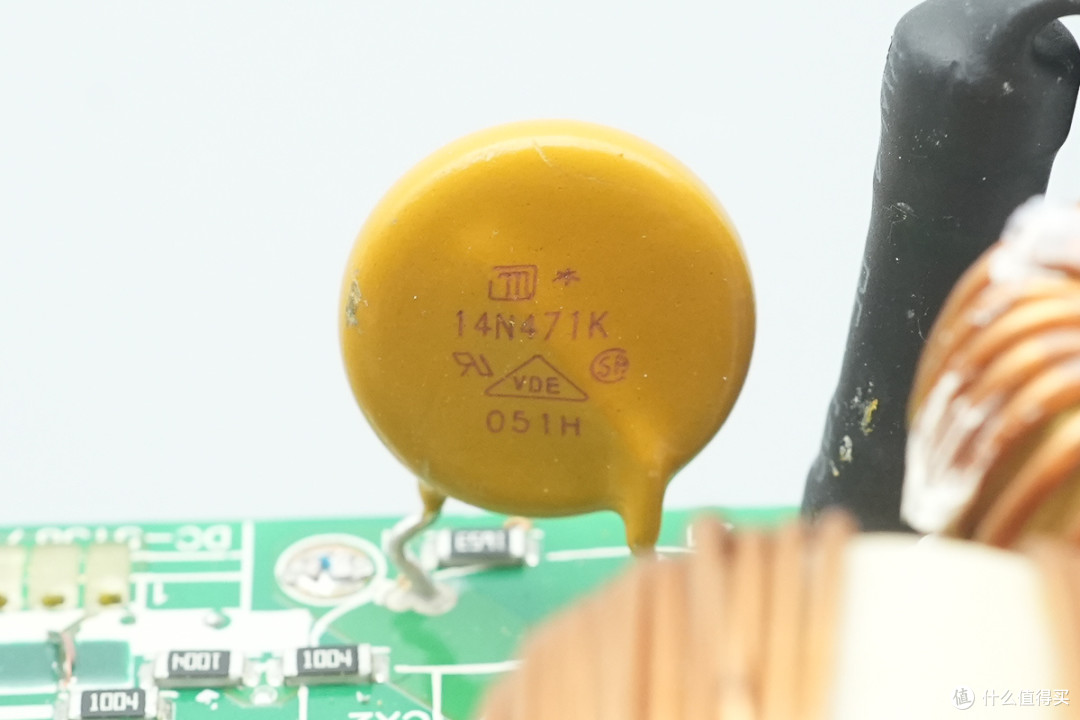

压敏电阻来自久尹，料号14N471K，用于吸收过压浪涌。
滤波电感采用漆包线绕制。

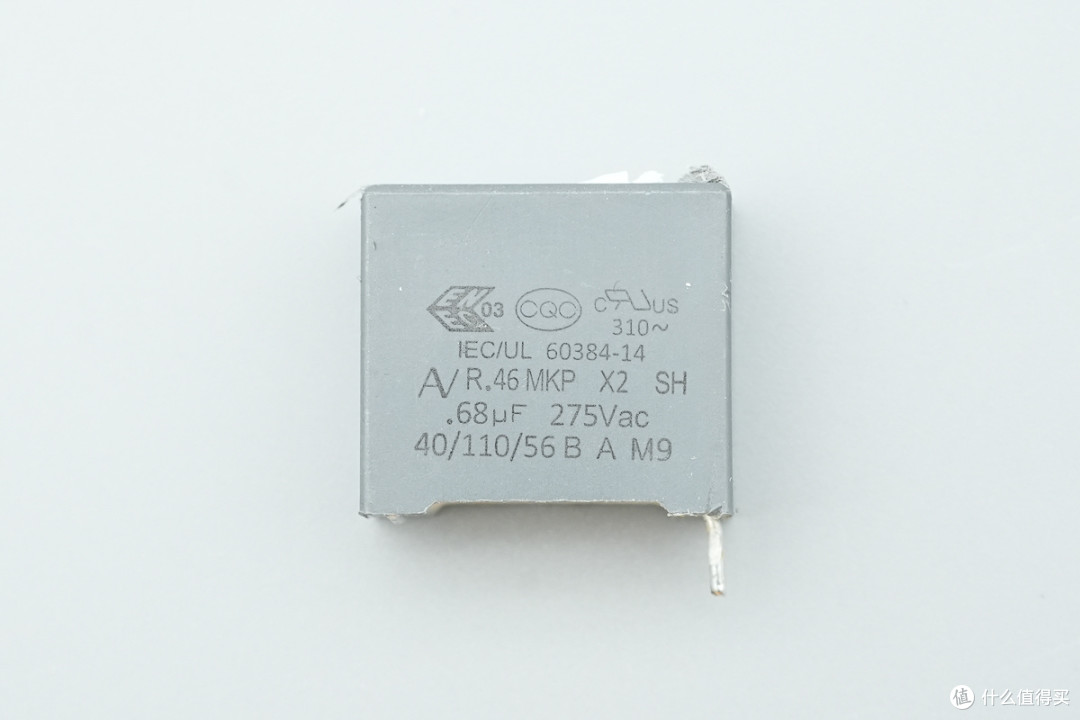

安规X2电容规格为0.68μF。

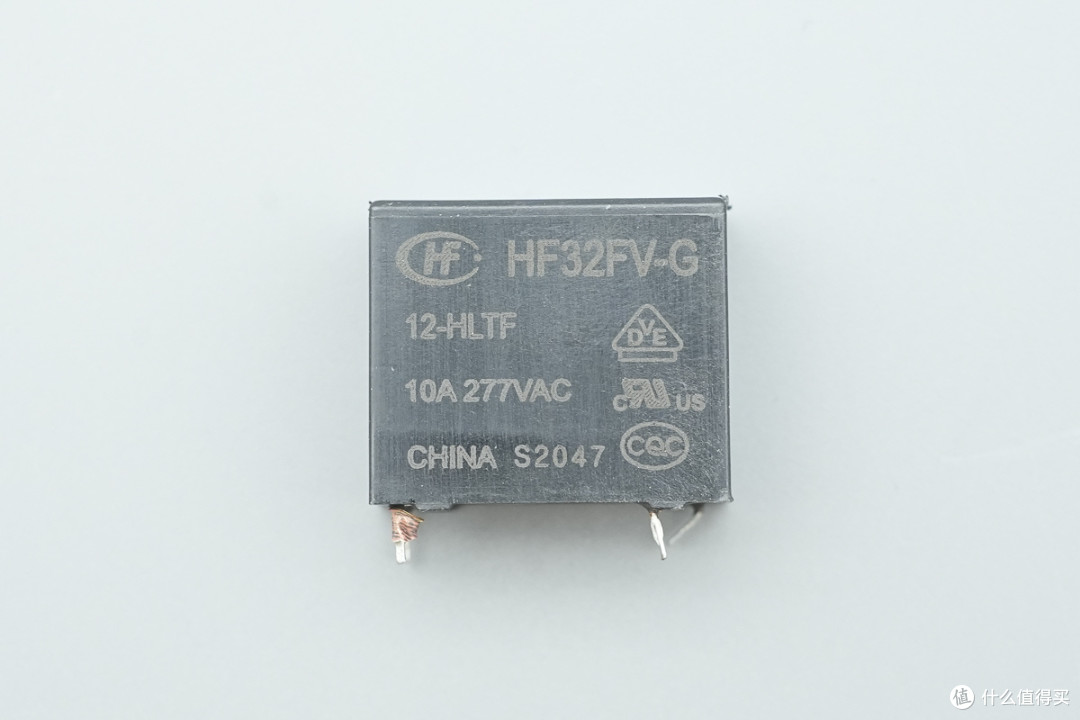

继电器来自宏发，型号HF32FV-G/12-HLTF，为超小型中功率继电器，内置一组常开触点，触点容量10A，线圈电压12V。

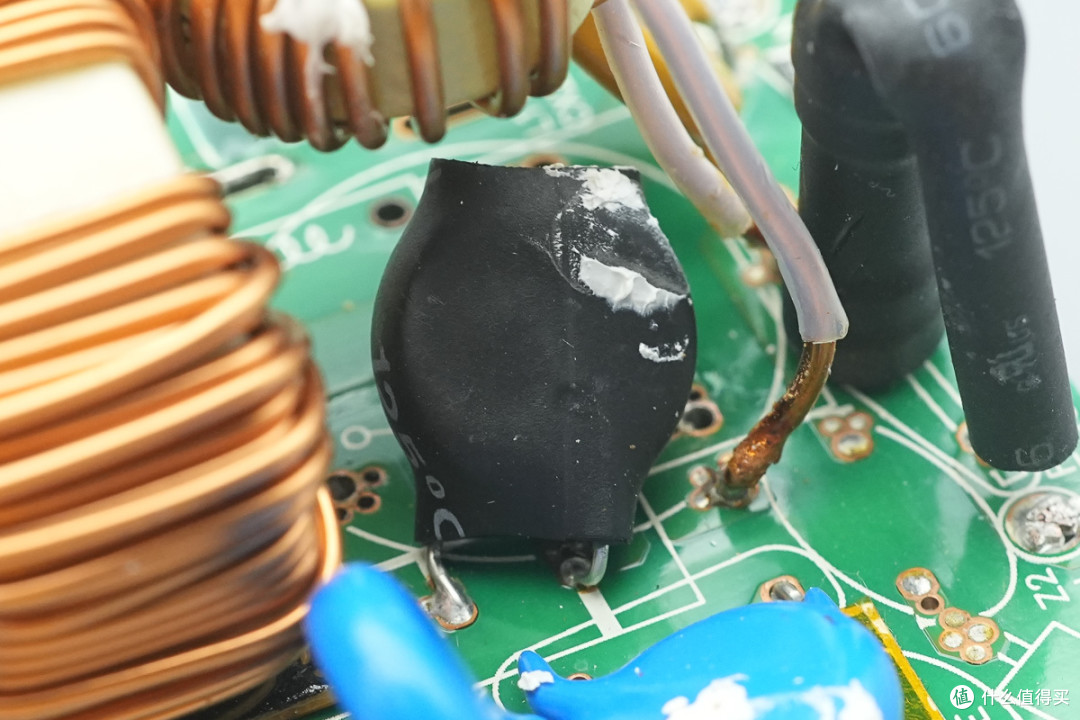

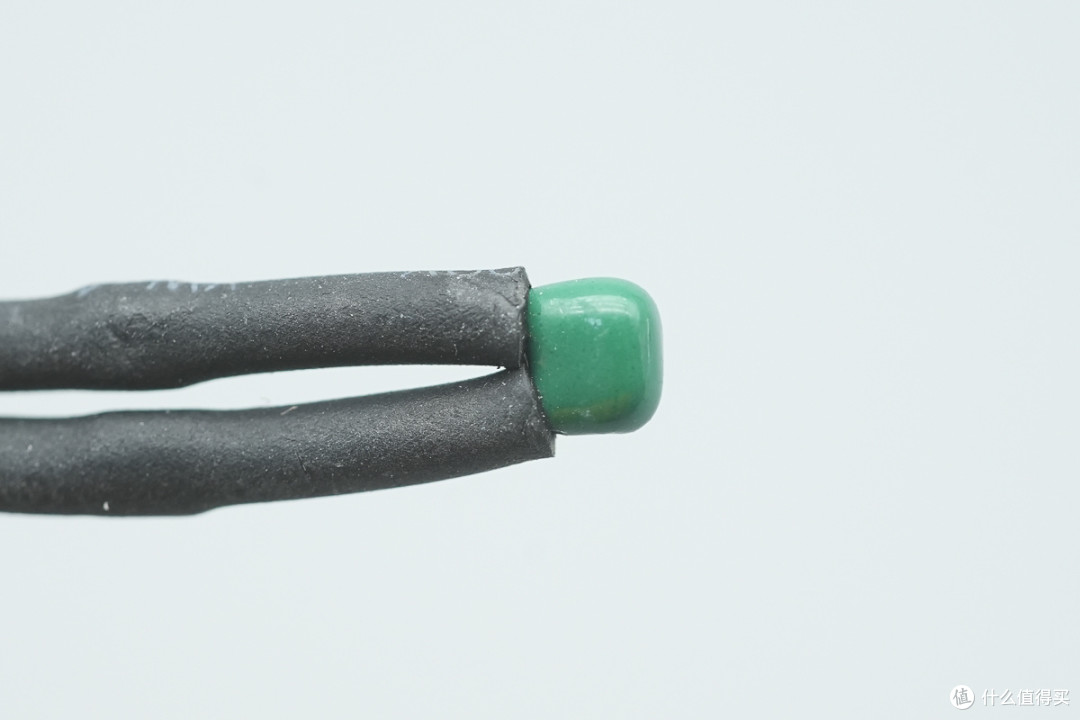

热敏电阻外套热缩管绝缘。

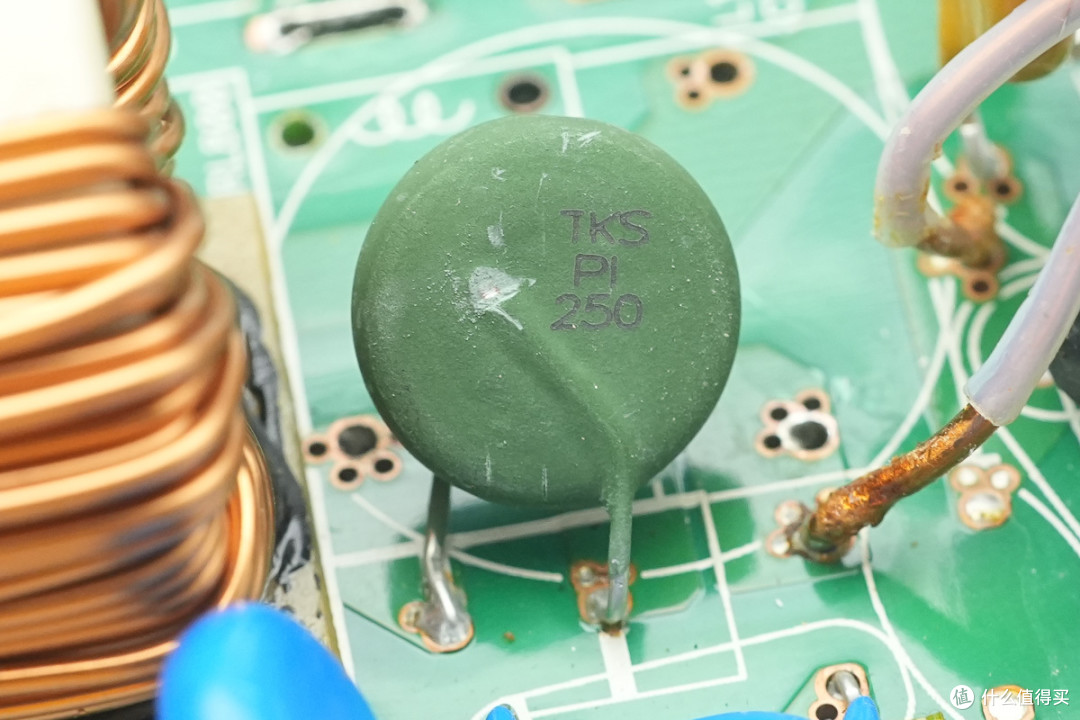

热敏电阻丝印TKS PI 250。

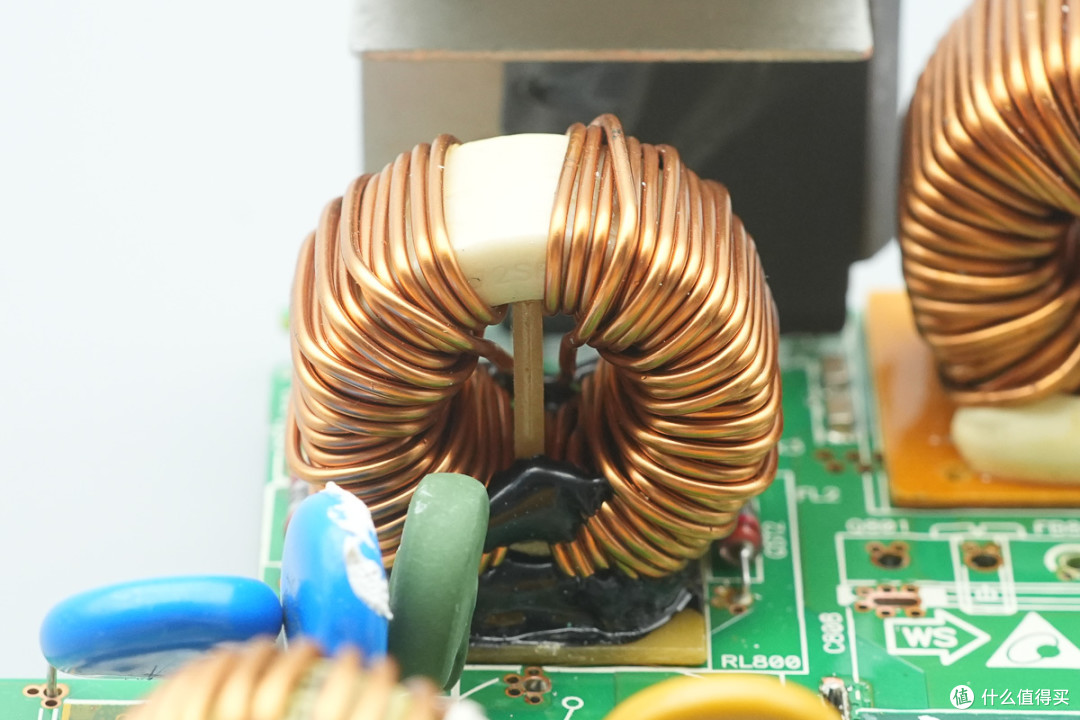

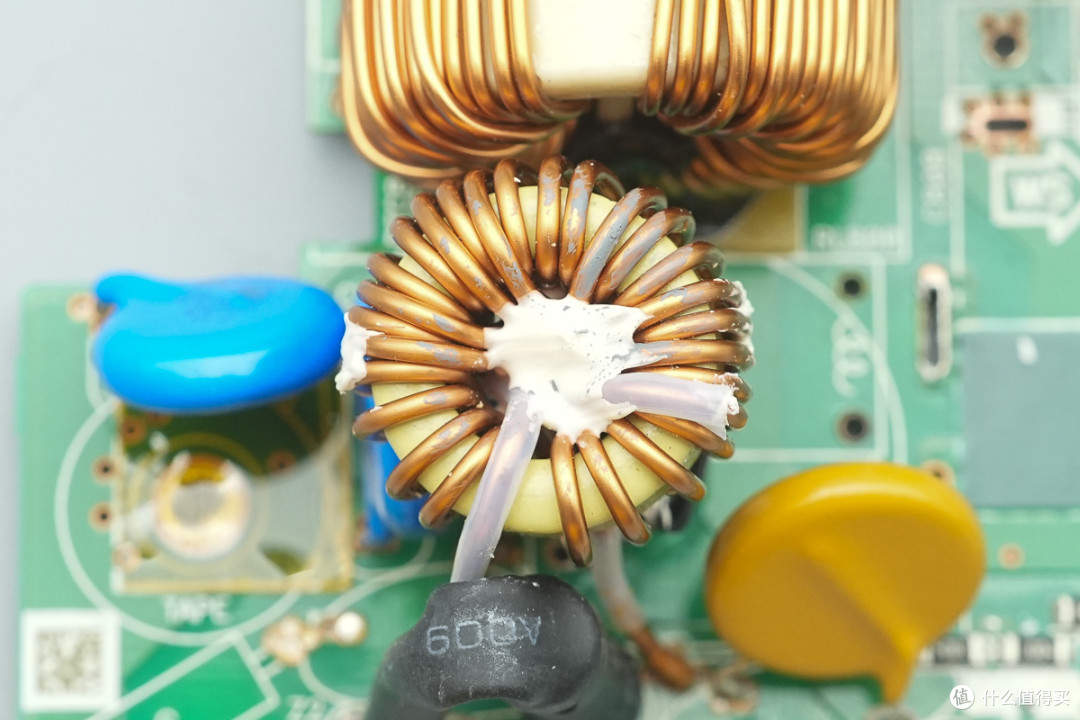

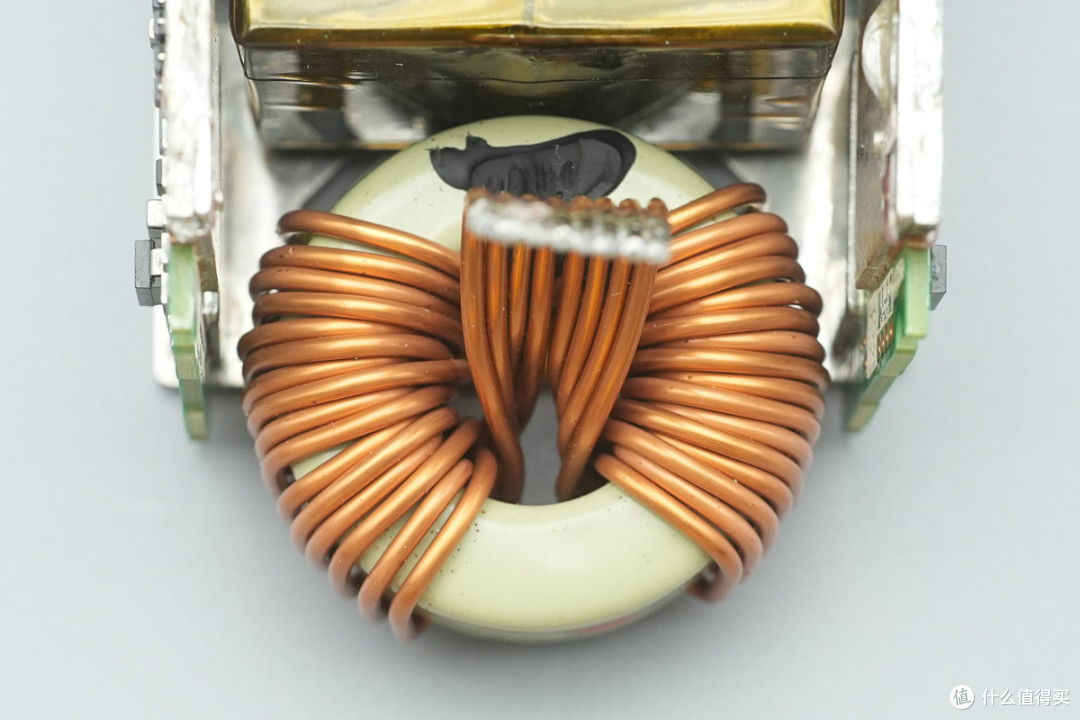

共模电感采用漆包线绕制。

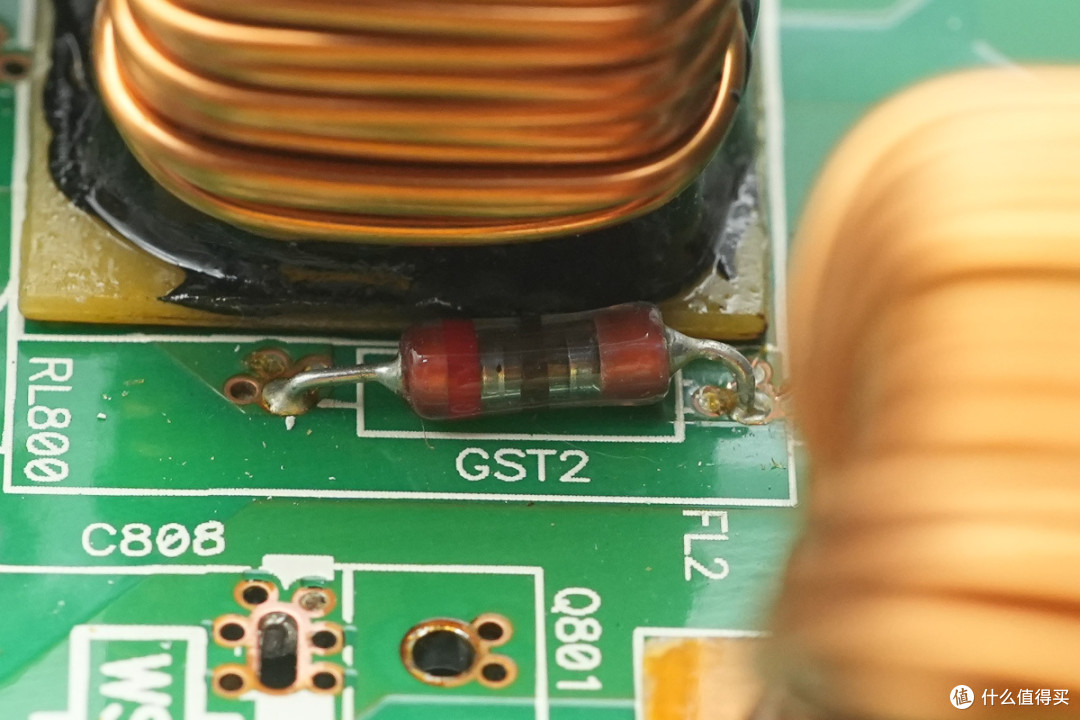

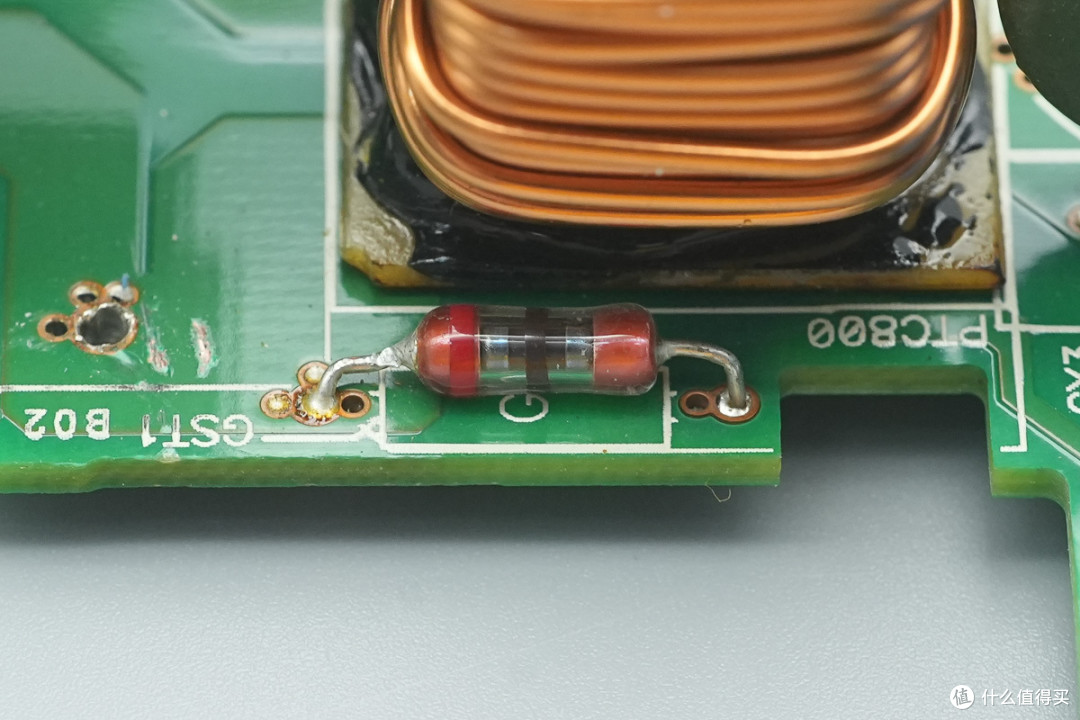

共模电感两侧设有气体放电管。
另一颗气体放电管特写。
Y电容外套热缩管绝缘。

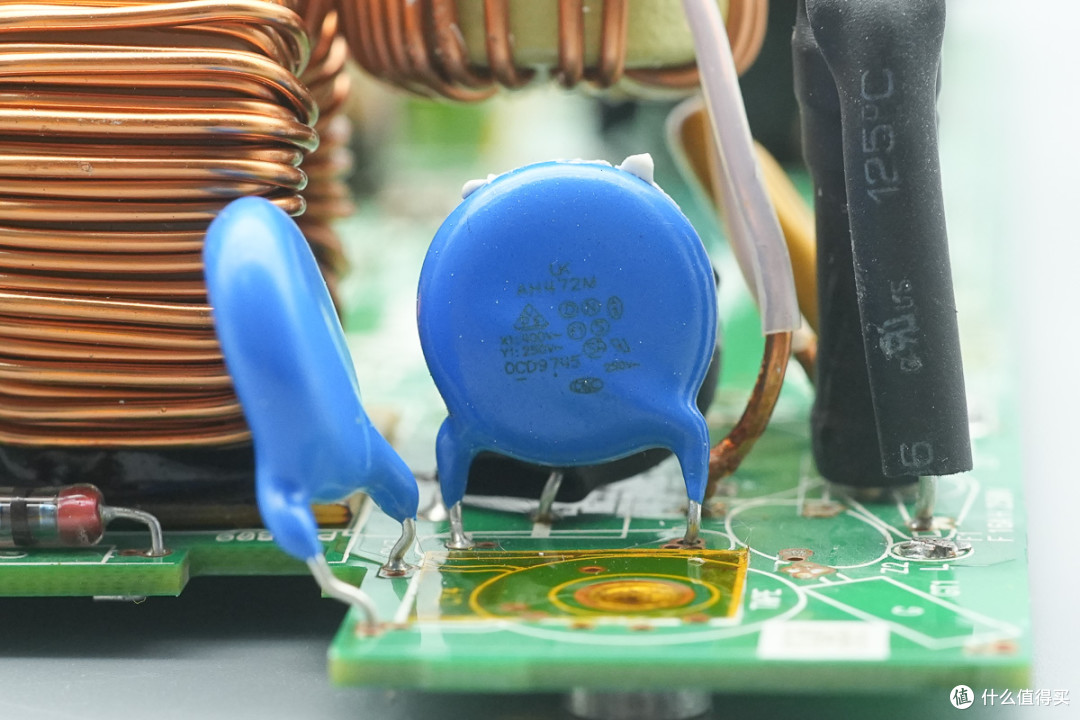

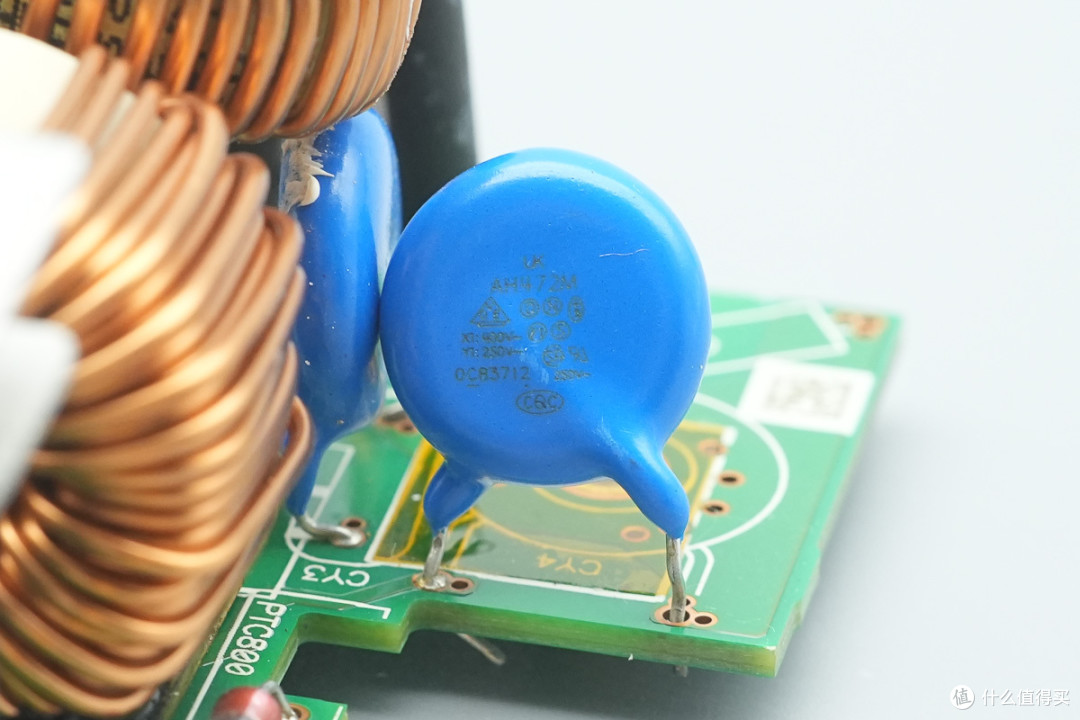

Y电容来自华新科，料号AH472M。
另一颗Y电容料号相同。

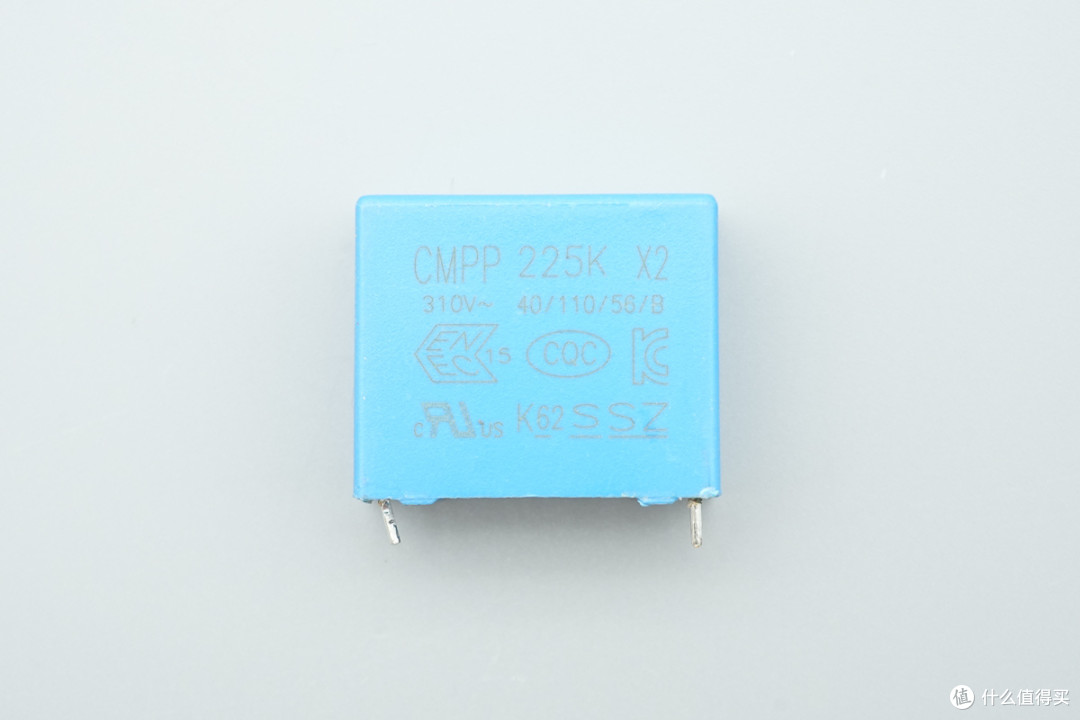

安规X2电容来自成镐，规格为2.2μF。

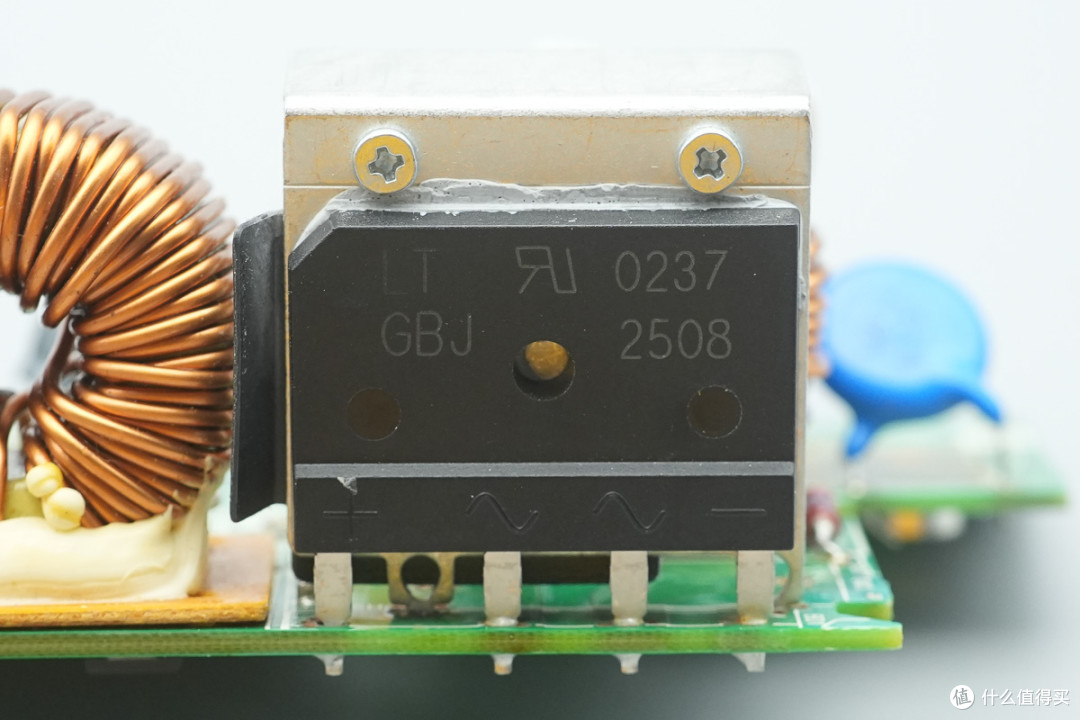

整流桥来自达尔，型号GBJ2508，规格为800V 25A，采用GBJ封装。

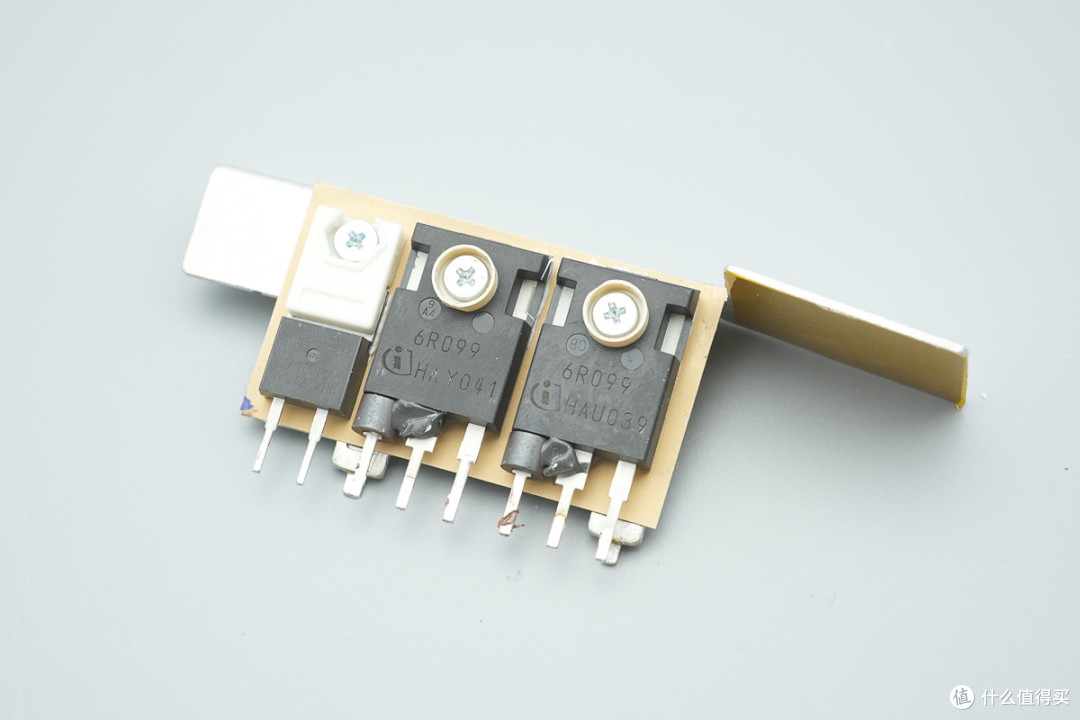

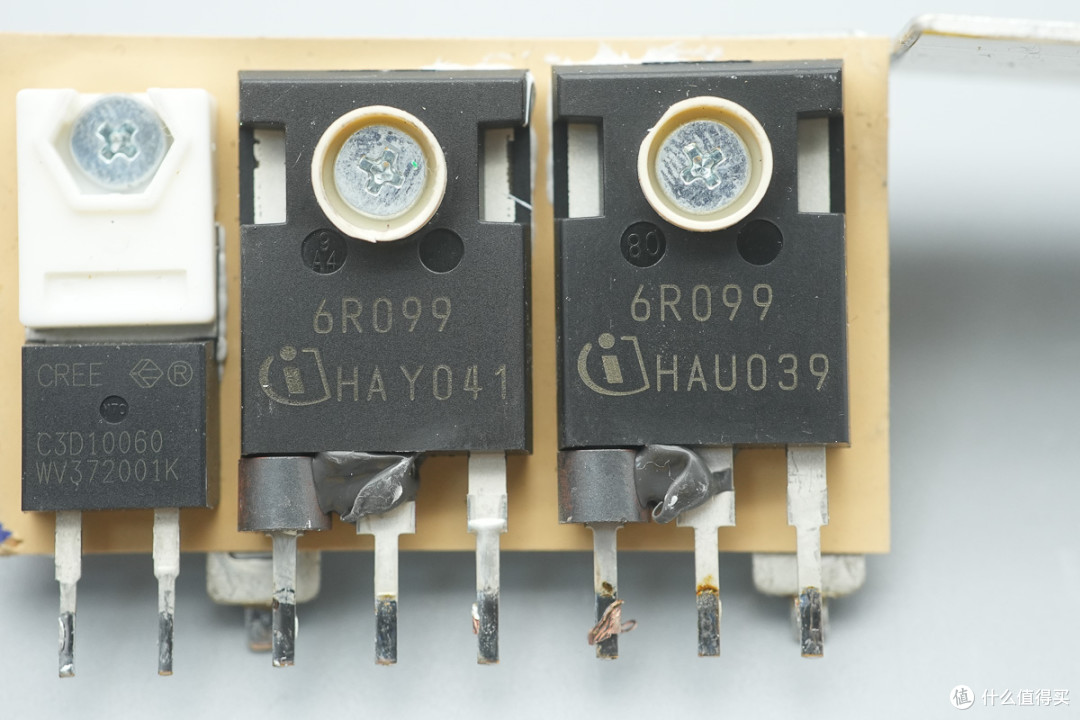

散热片固定PFC开关管和PFC整流管。
PFC开关管来自英飞凌，丝印6R099，型号IPW60R099CP，NMOS，耐压650V，导阻99mΩ，采用TO247-3-1封装。

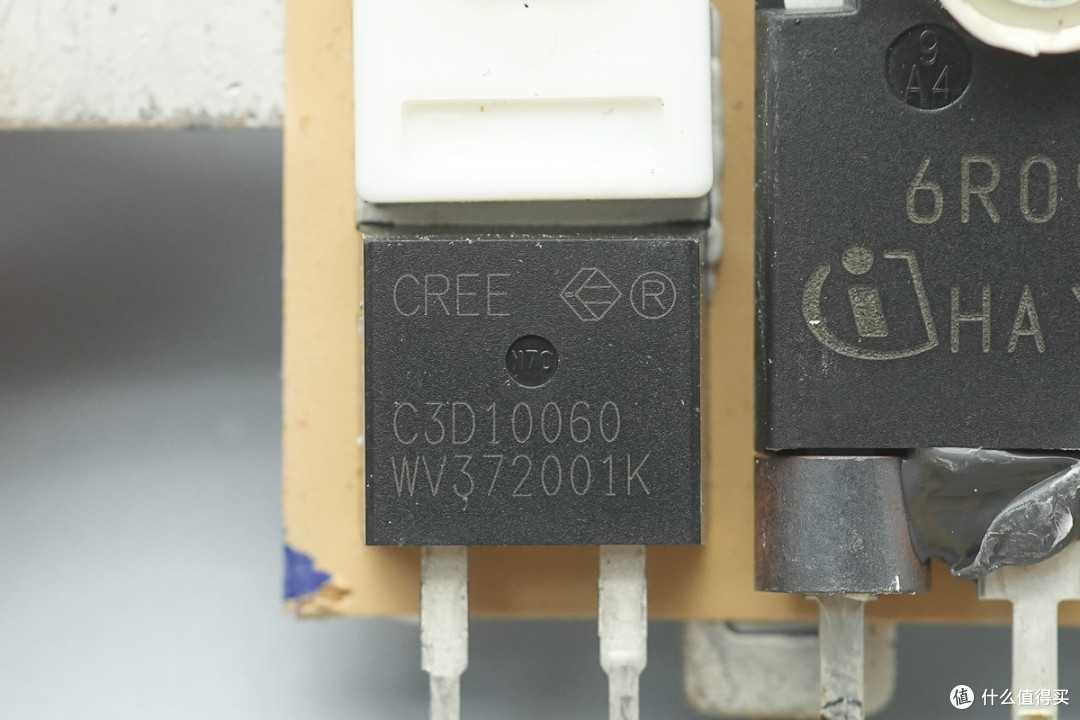

PFC整流管来自科锐，型号C3D10060A，为碳化硅肖特基二极管，规格为600V 10A，采用TO-220-2封装。

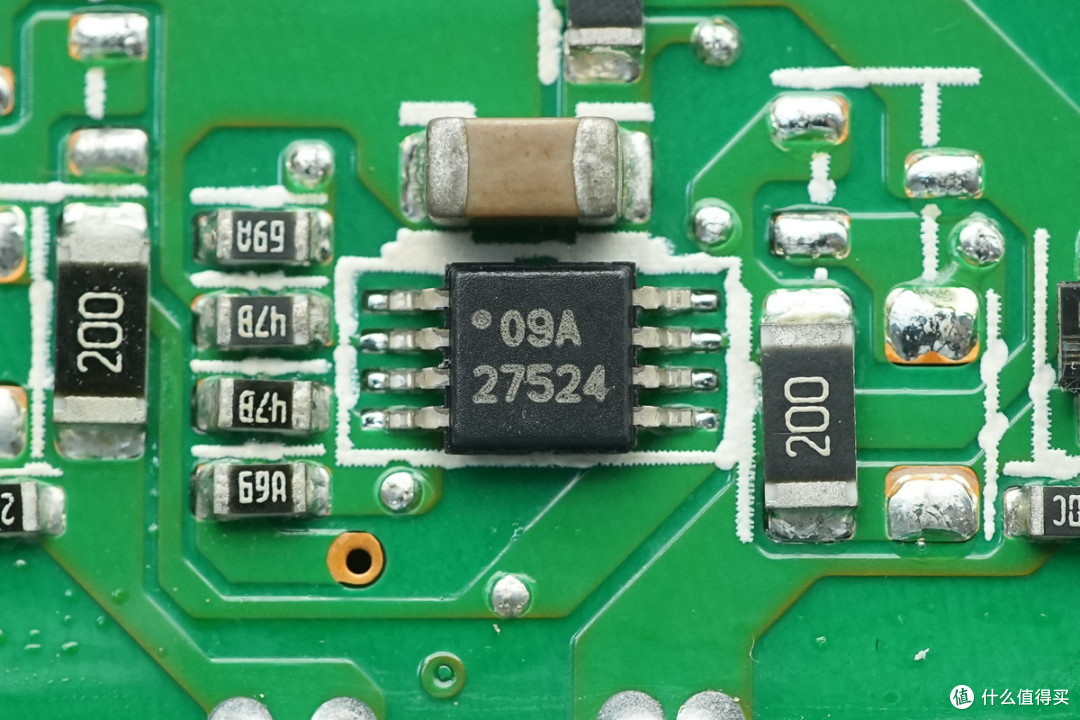

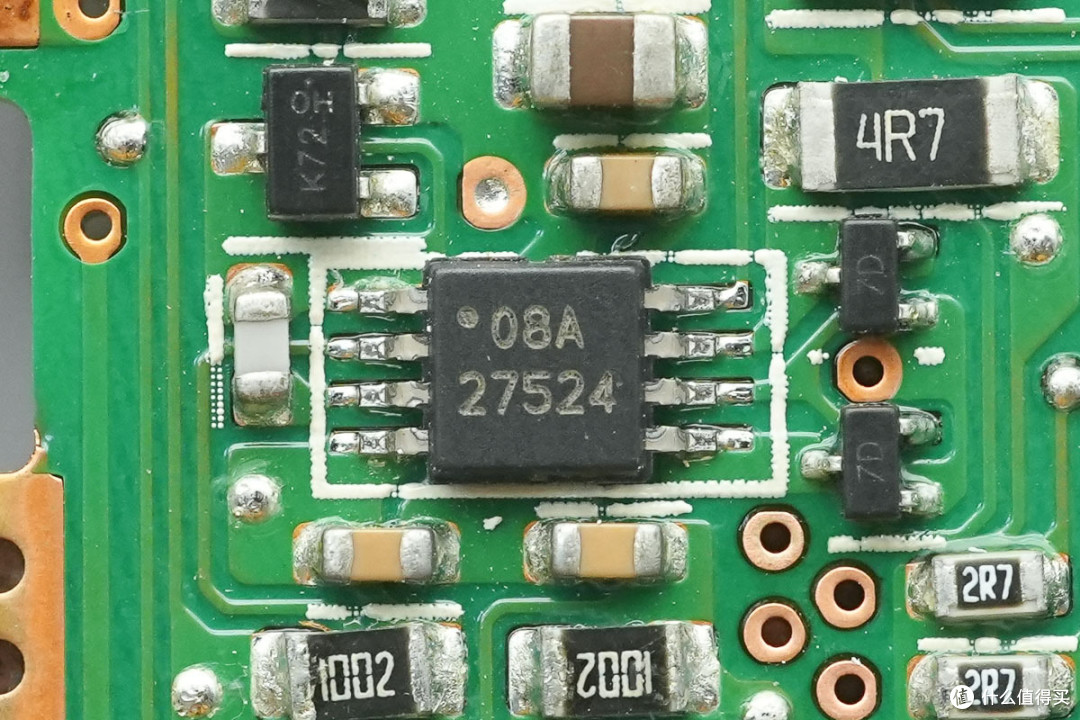

驱动器来自德州仪器，型号UCC27524，是一颗具有负输入电压能力的双通道5A高速低侧栅极驱动器，采用HVSSOP8封装。

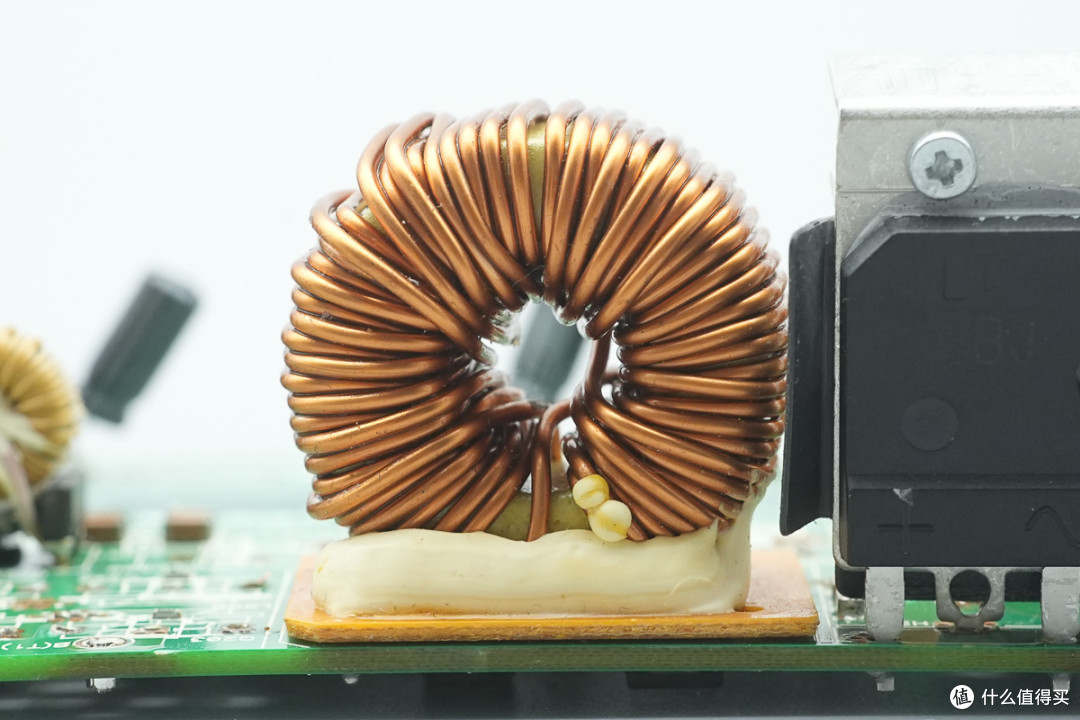

PFC升压电感采用漆包线绕制，底部设有电木板绝缘，并打胶加固。

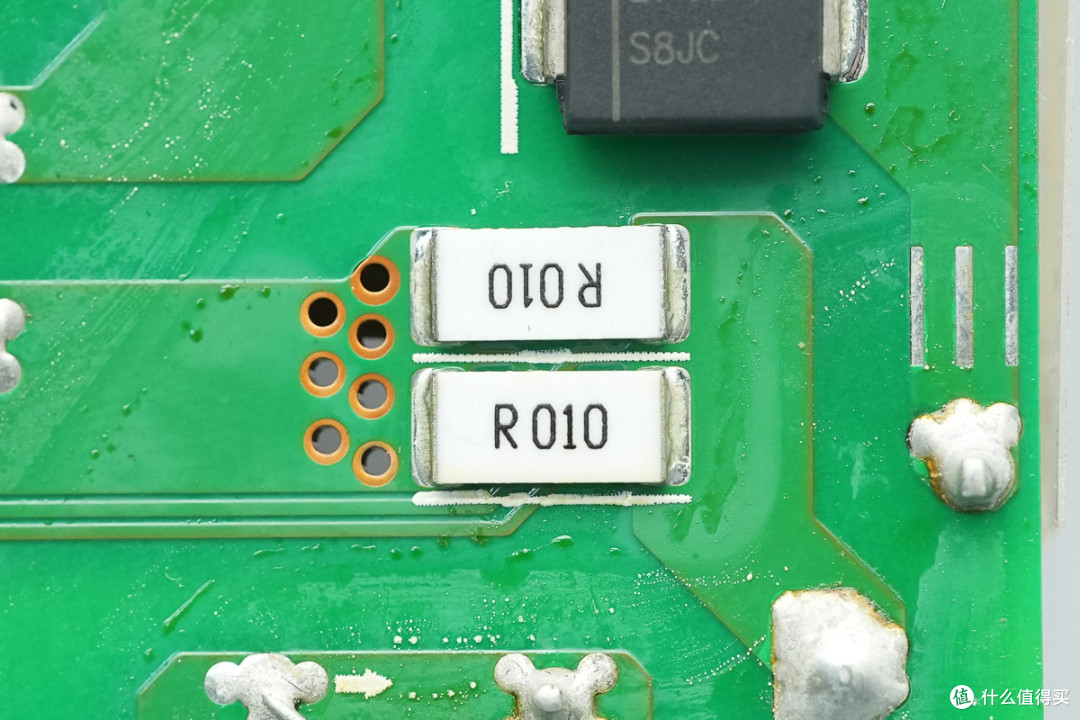

两颗10mΩ取样电阻并联，用于检测PFC开关管电流。

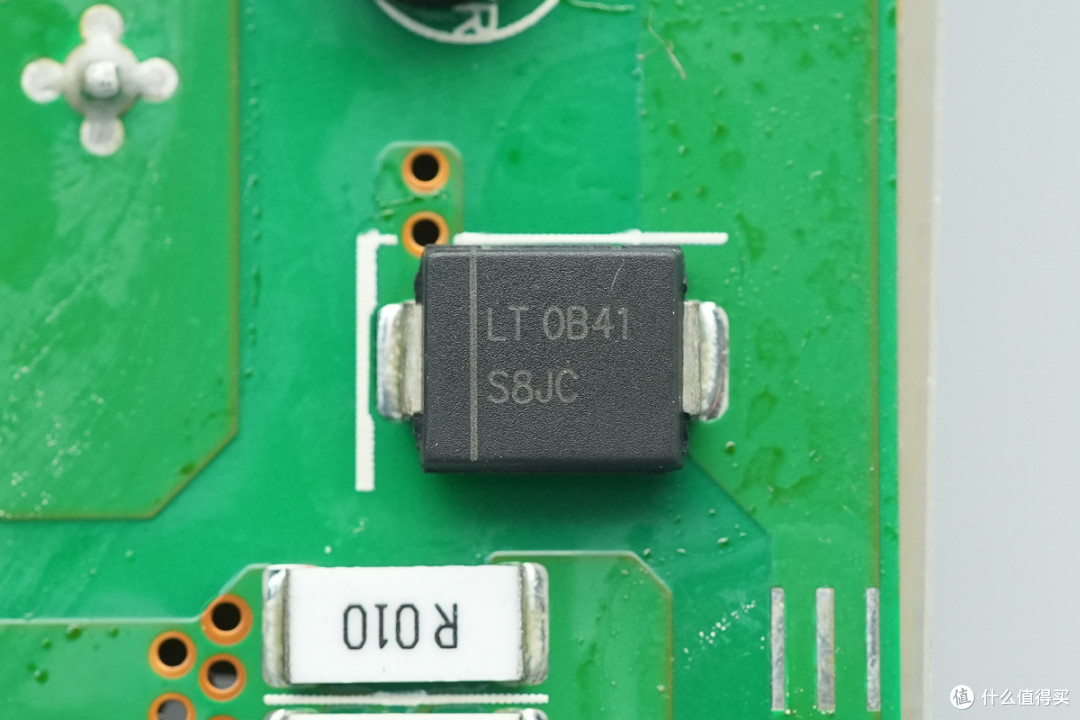

旁路二极管来自达尔，型号S8JC，规格为600V 8A，采用SMC封装。

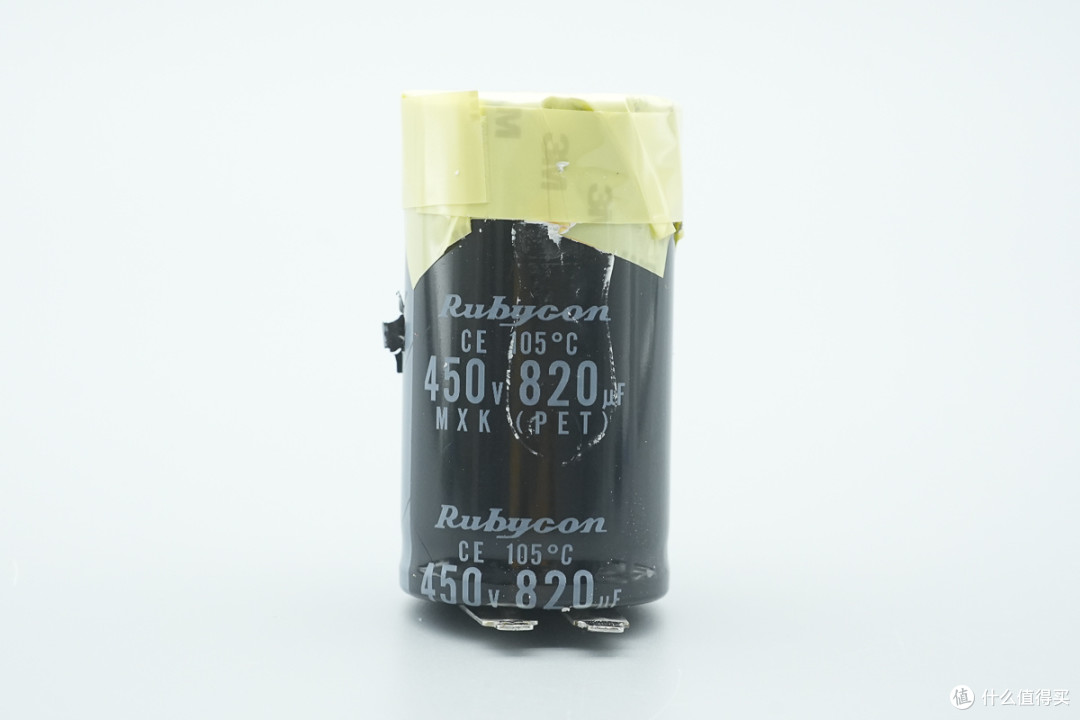

高压滤波电容来自红宝石，为MXK系列电解电容，规格为450V820μF。

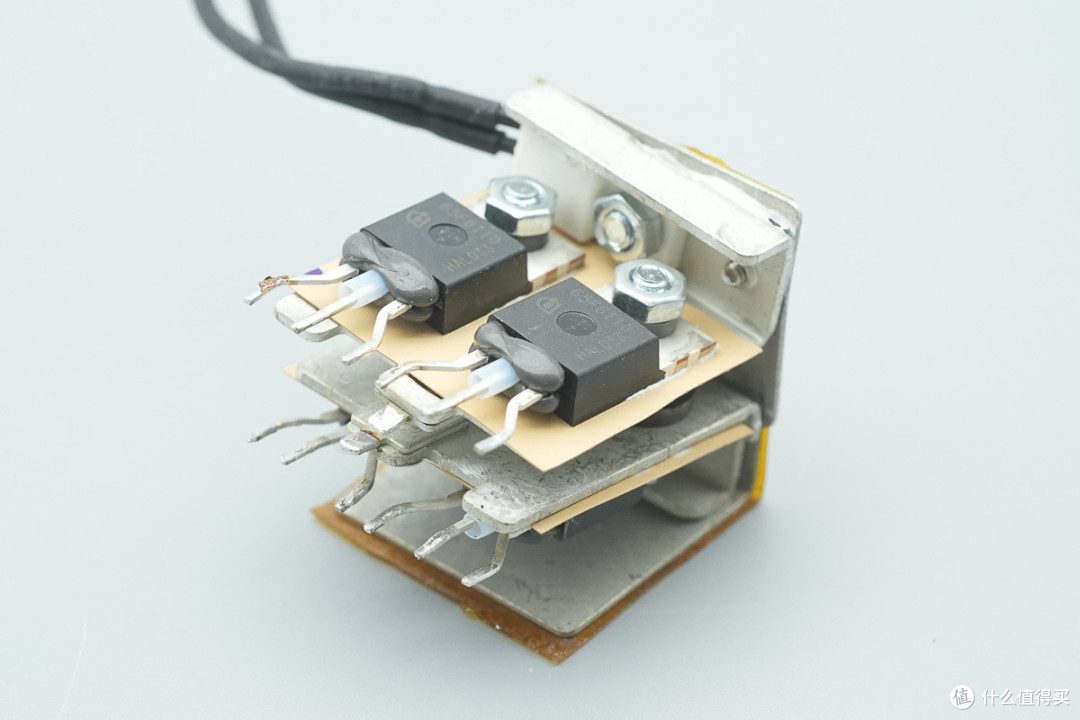

散热片固定移相全桥开关管。

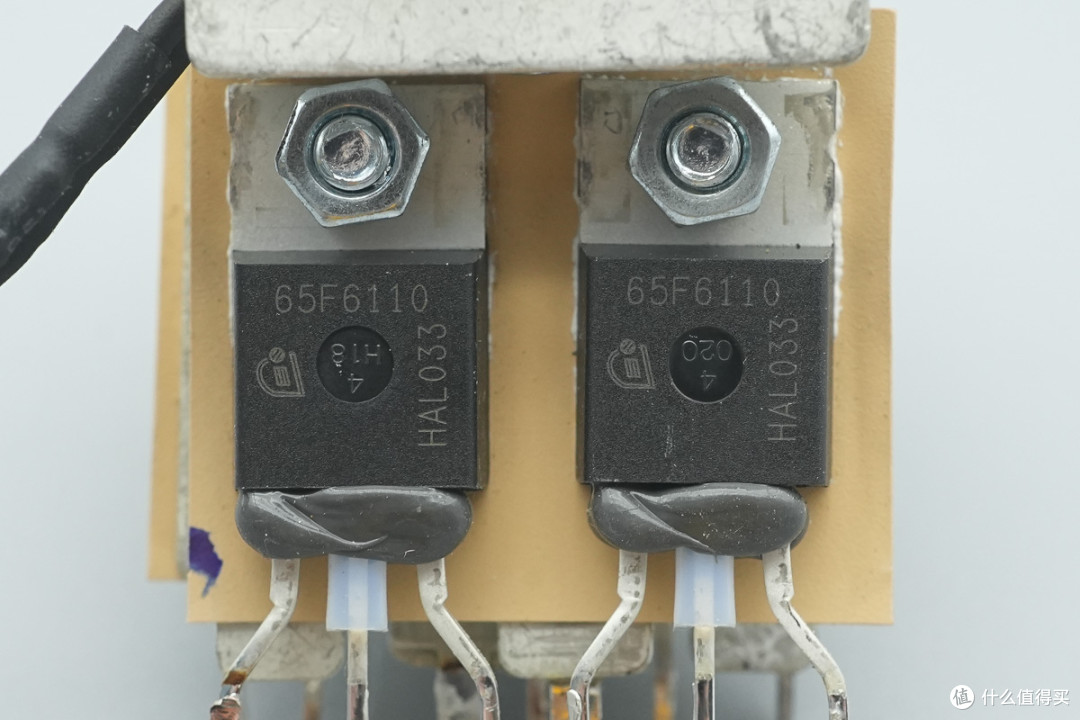

移相全桥开关管来自英飞凌，丝印65F6110，型号IPP65R110CFD，NMOS，耐压700V，导阻110mΩ，采用TO 220封装。
散热片固定热敏电阻检测温度。

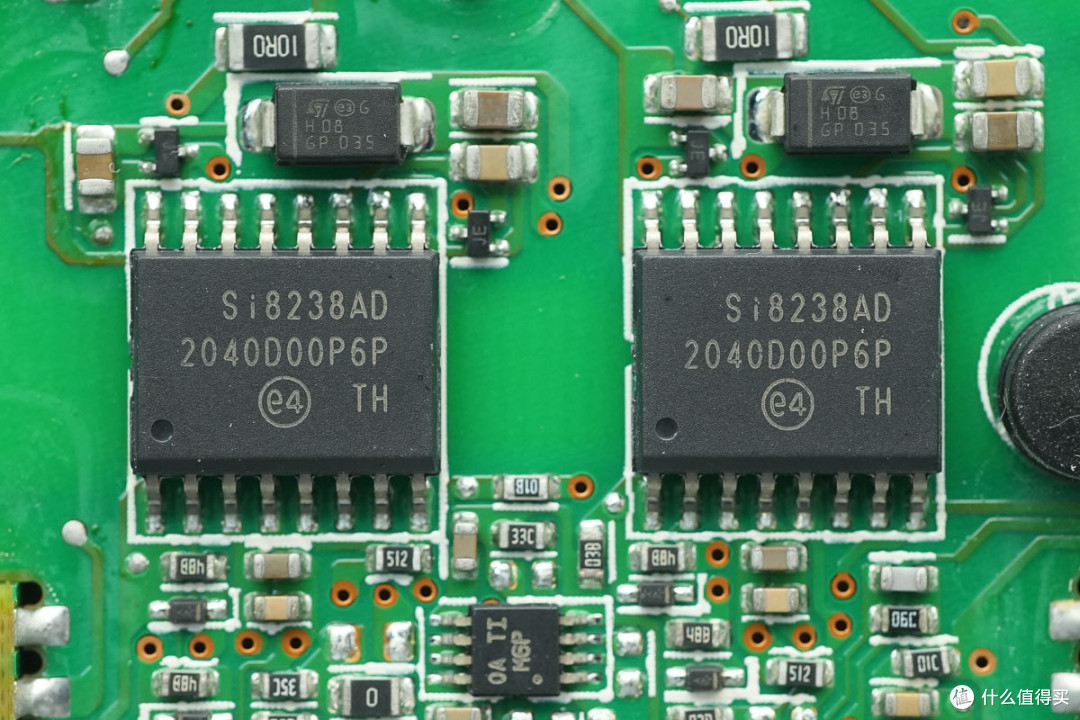

驱动器来自思佳迅，型号Si8238AD，是一颗双通道隔离驱动器，具备4A输出电流，具备5kVrms输入输出隔离，驱动器间支持1500V峰值电压，支持8MHz开关频率，采用SOIC-16WB封装。

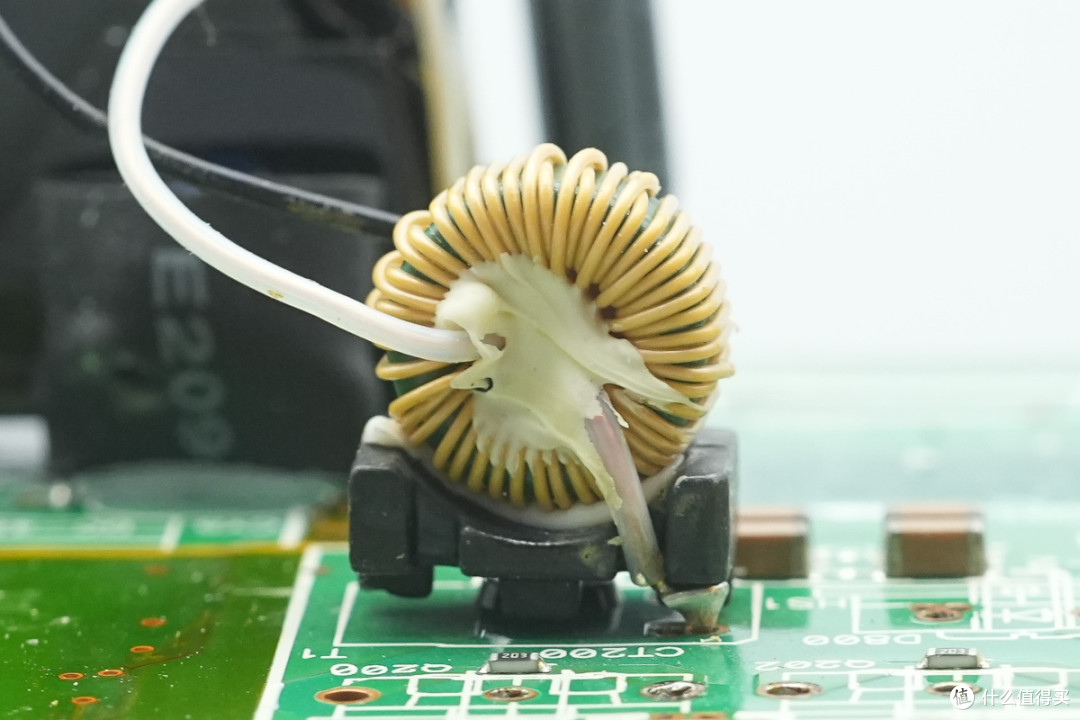

电流互感器采用绝缘线绕制。

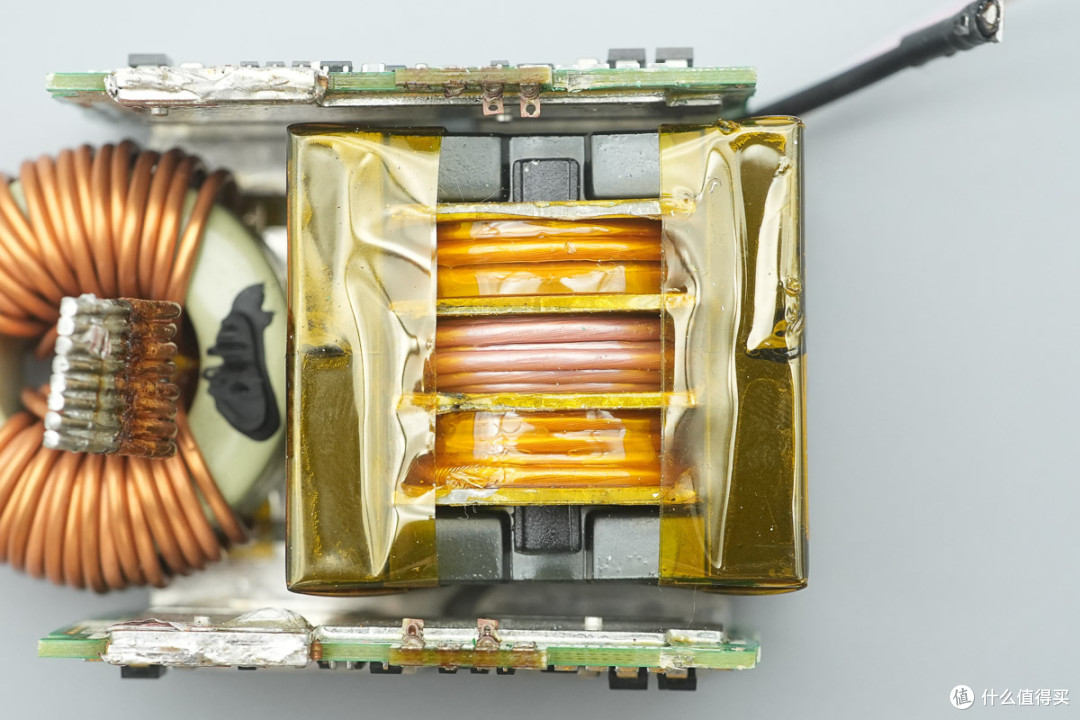

变压器初级采用利兹线绕制，次级采用铜片焊接连接。
变压器顶部通过铜片焊接连接次级和同步整流小板。

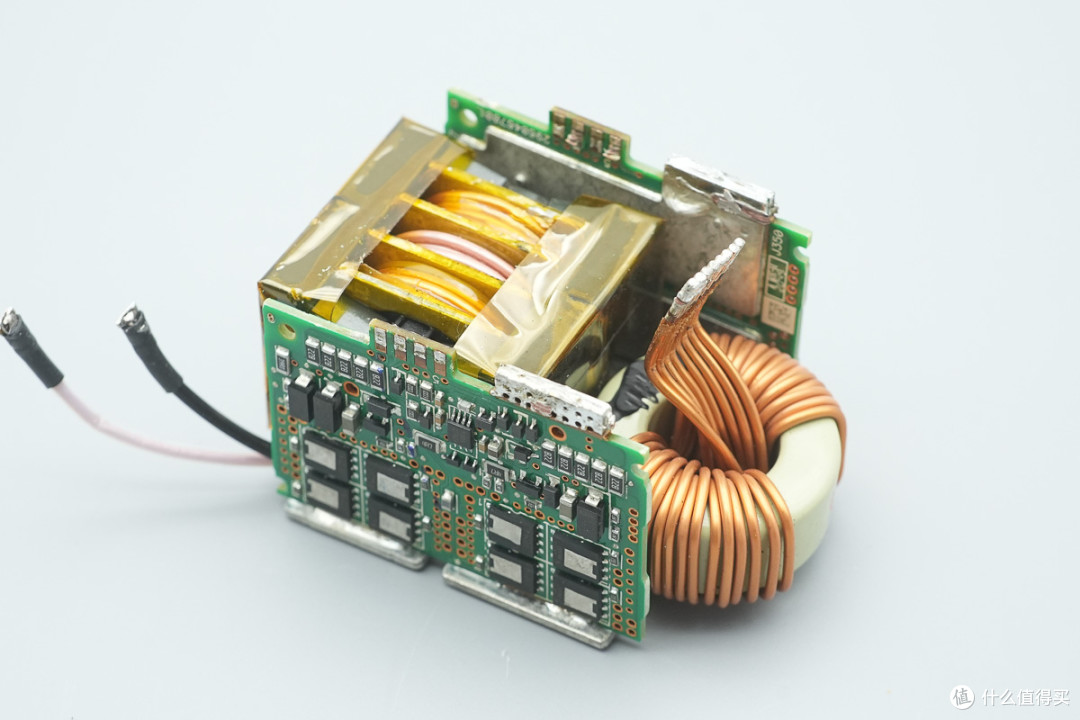

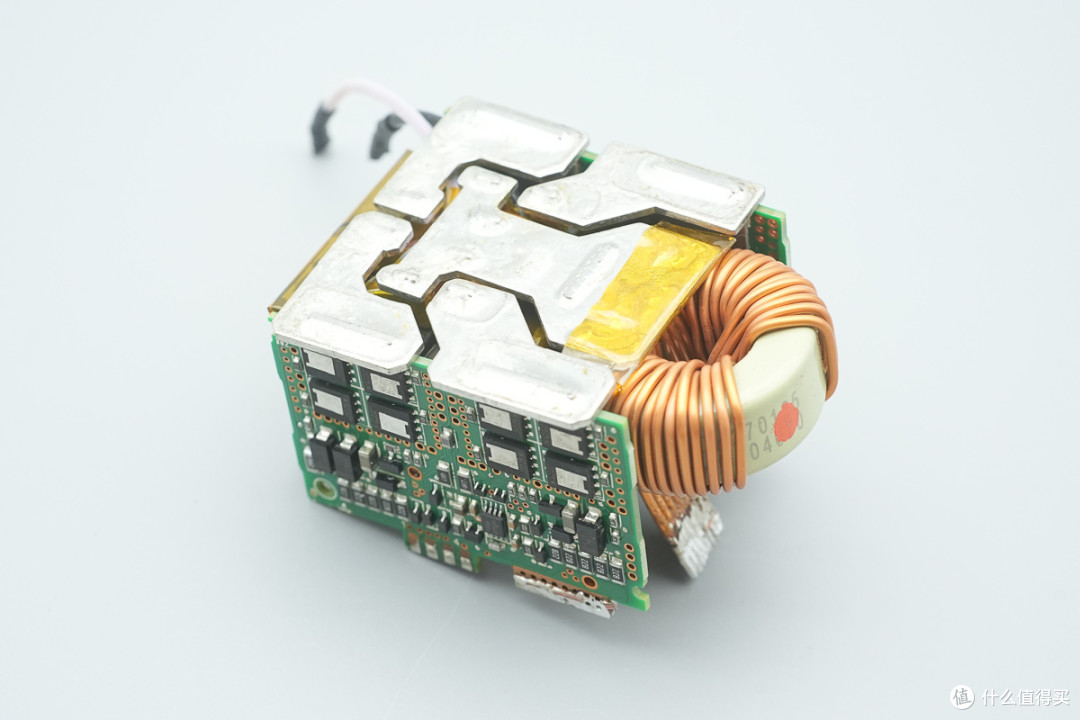

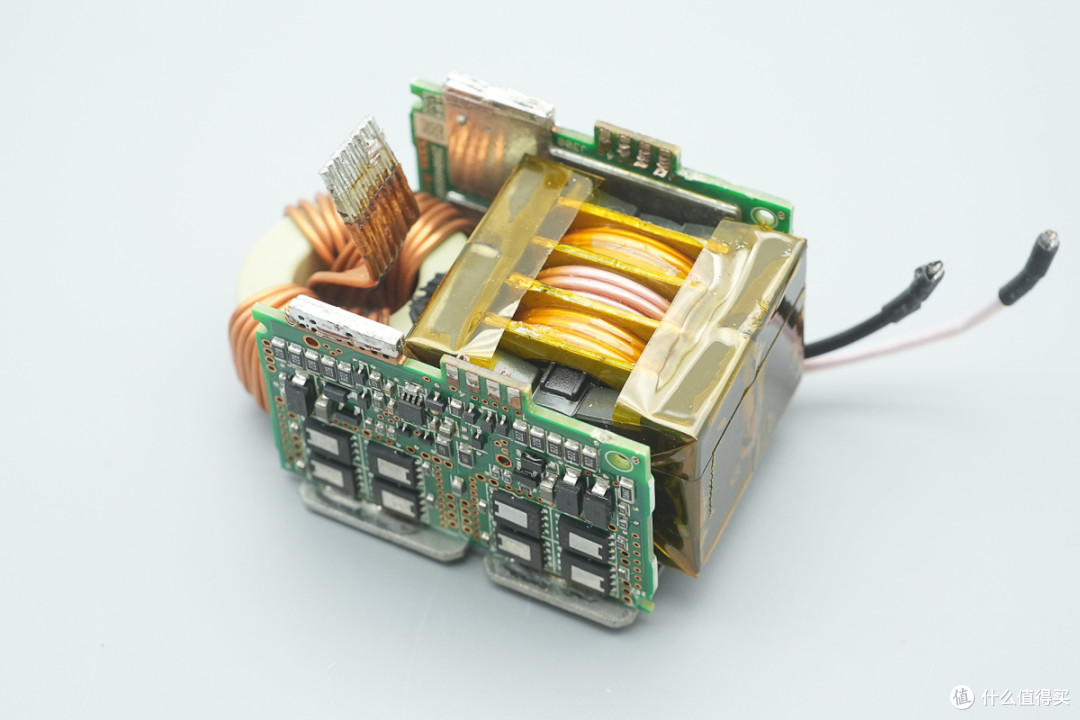

变压器两侧焊接同步整流小板，小板内部焊接铜片增强载流。
另一侧也是同样的设计。
输出端焊接滤波电感，采用漆包线并绕。

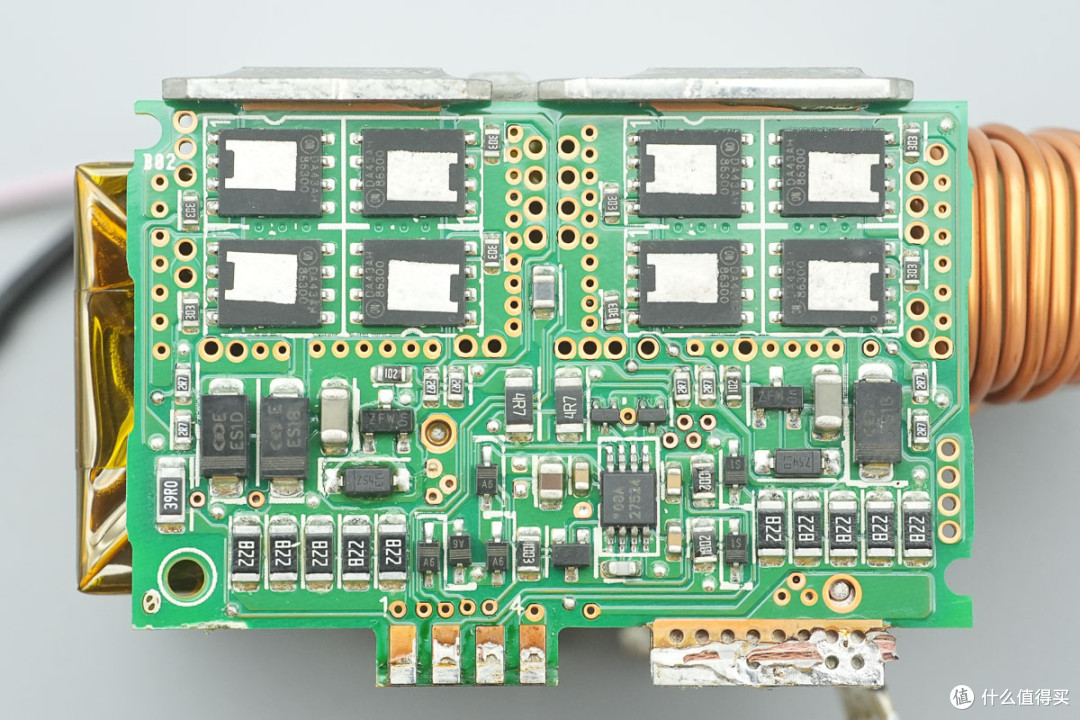

同步整流小板焊接8颗同步整流管和驱动器。

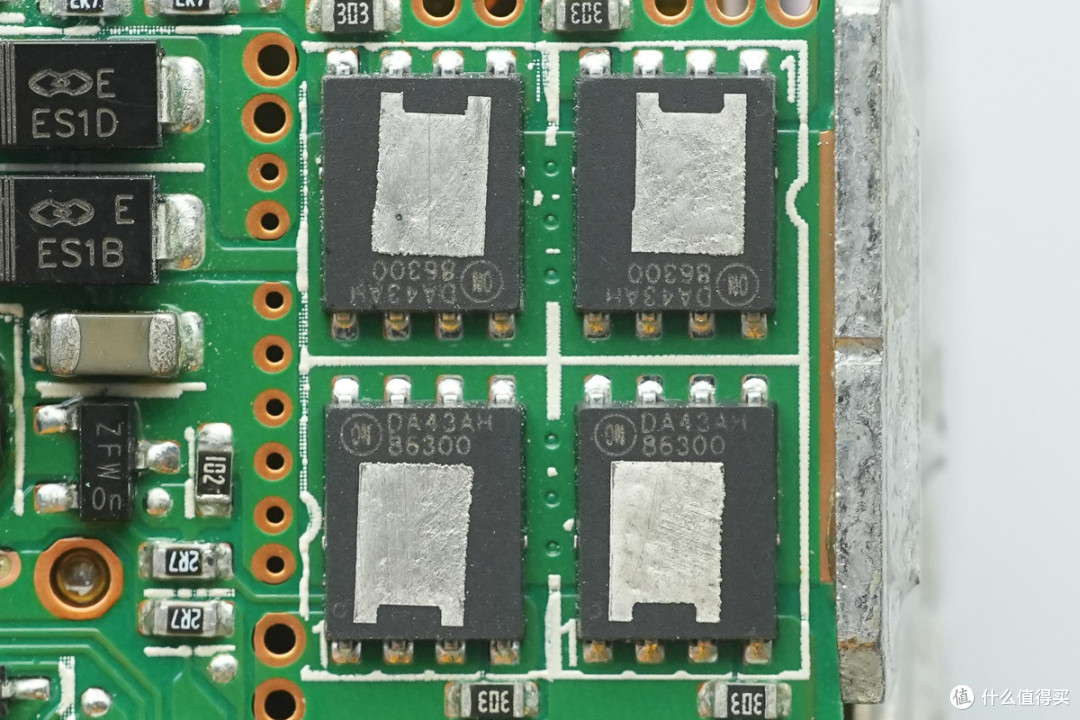

同步整流管来自安森美，丝印86300，采用DFN8封装。
驱动器采用德州仪器UCC27524。

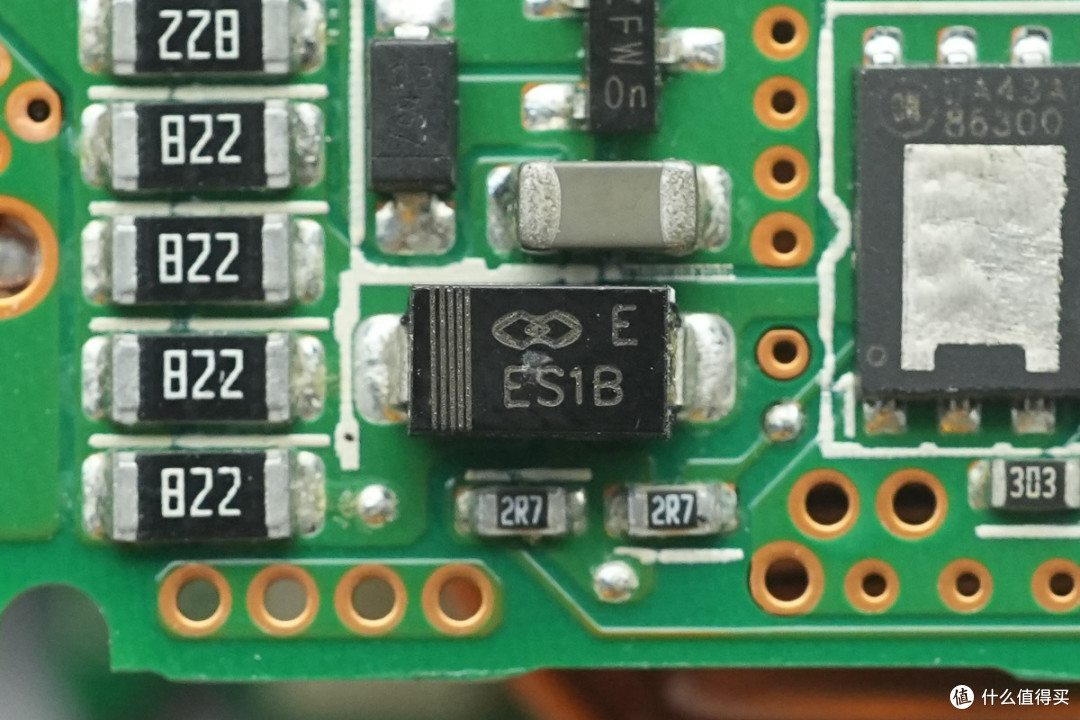

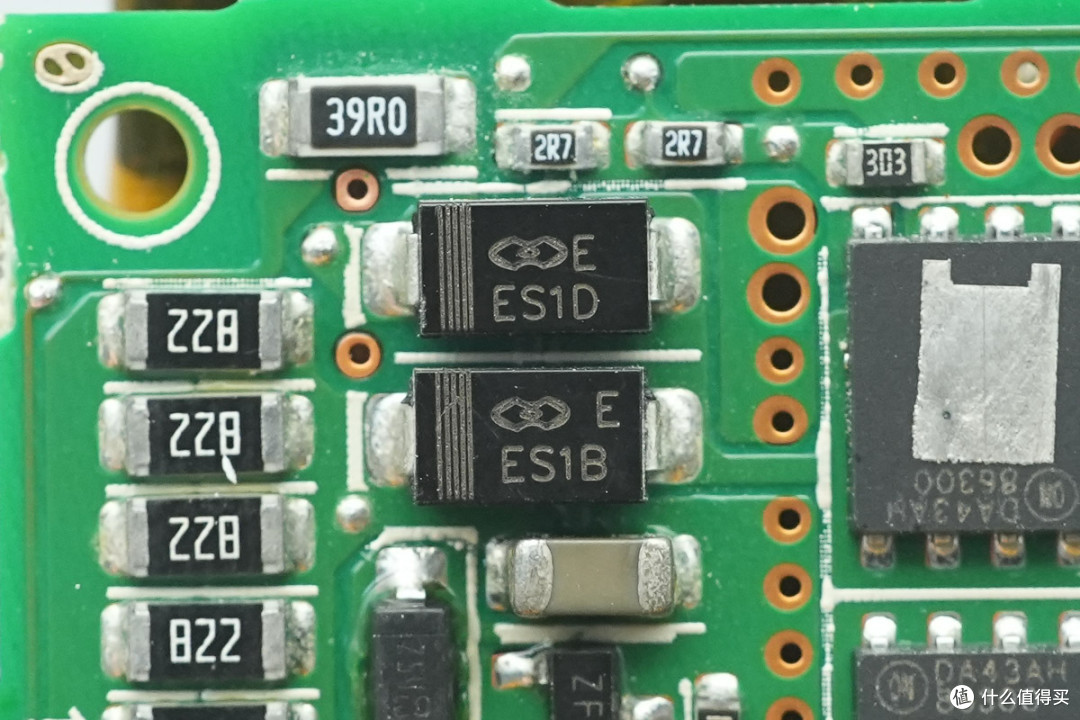

二极管来自海湾电子，型号ES1D，规格为200V1A，采用SMA封装。
另一颗二极管型号相同。

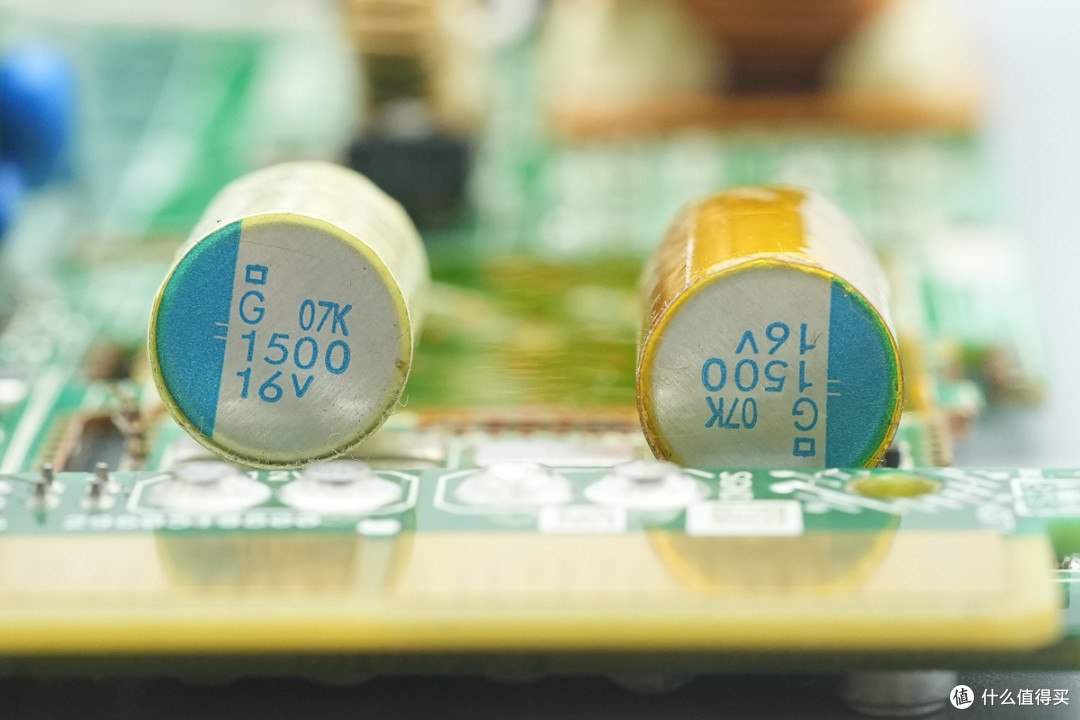

滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为1500μF16V。

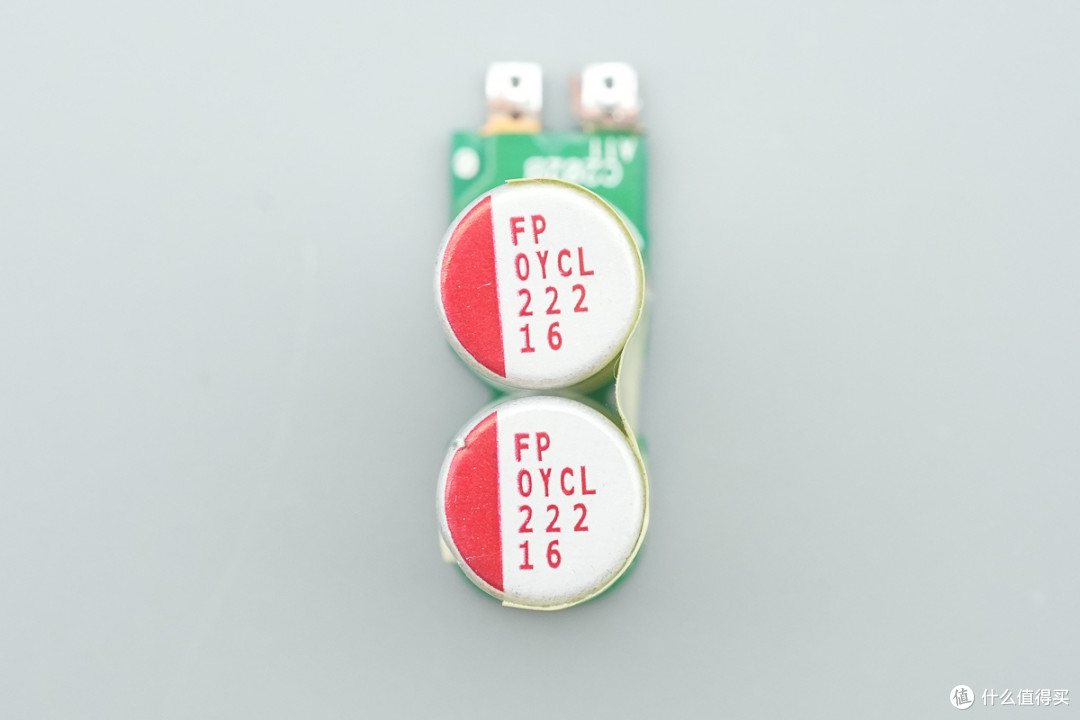

滤波电容来自尼吉康，规格为2200μF16V。

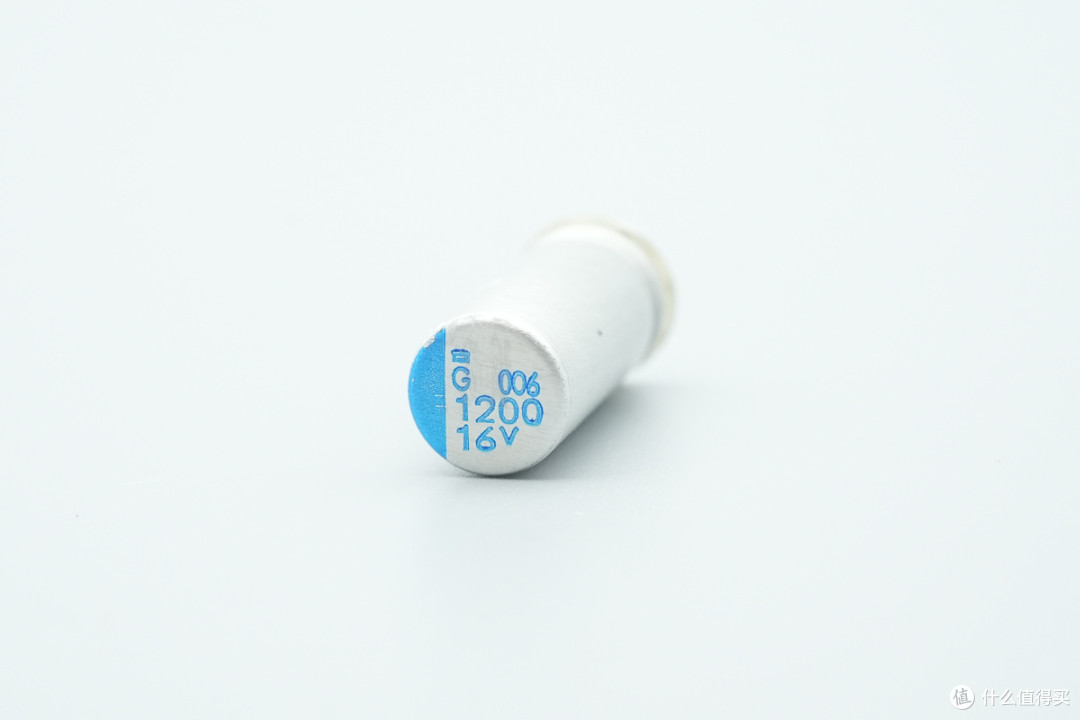

滤波电容来自贵弥功，规格为1200μF16V。

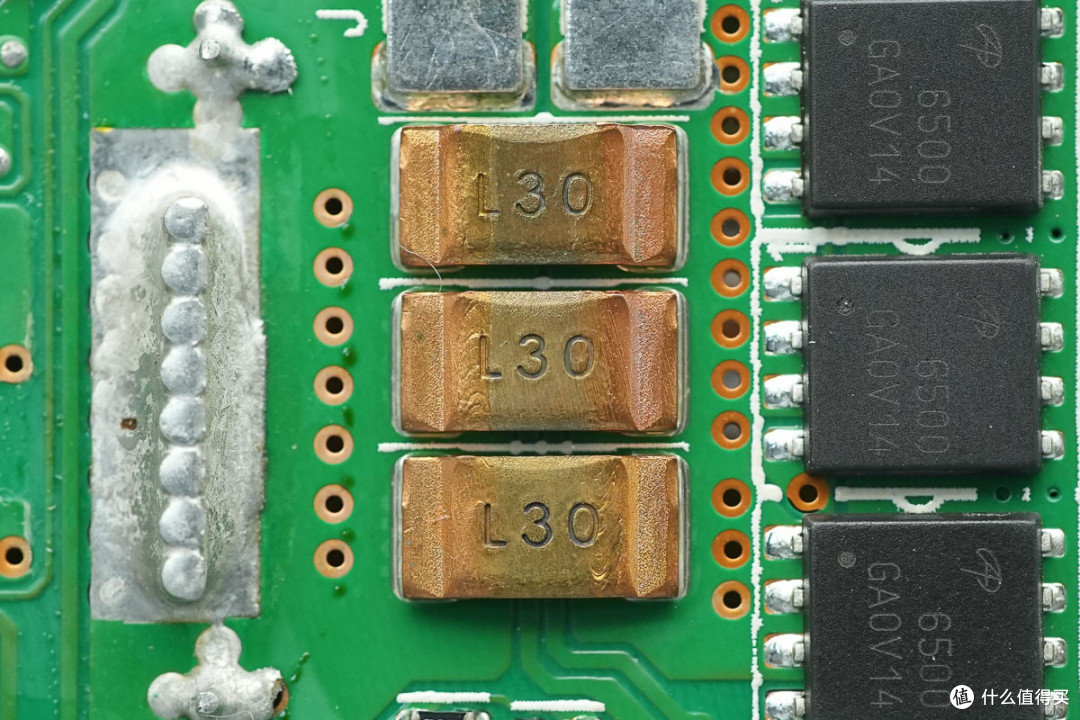

电流检测电阻采用3颗并联。

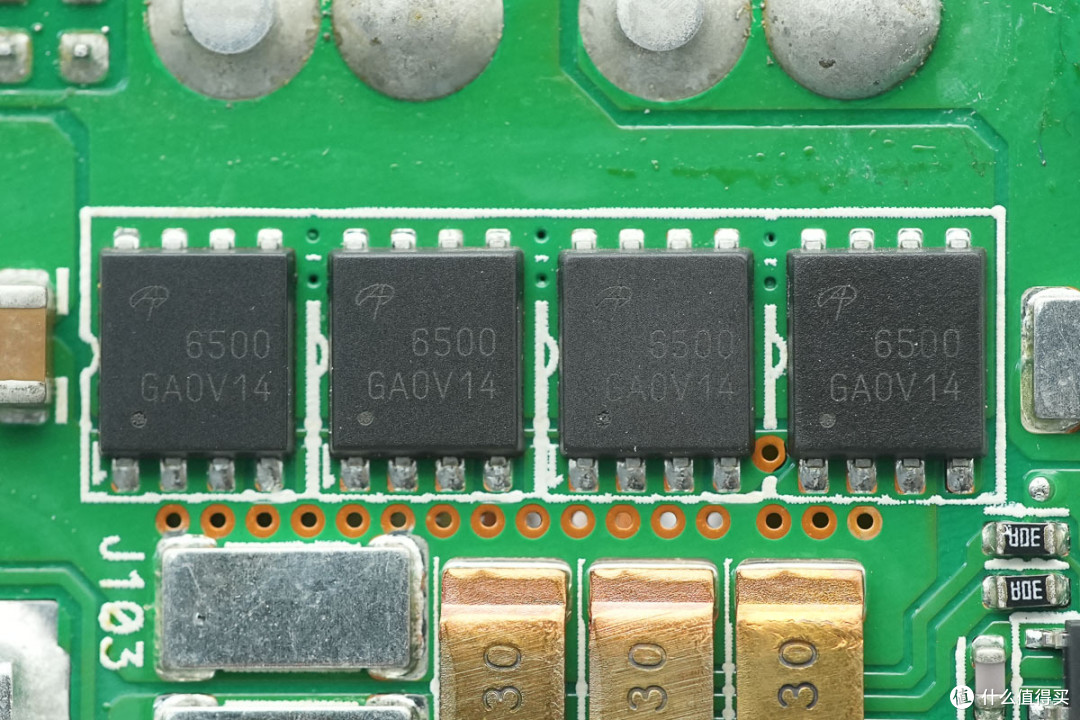

输出控制管来自AOS万国半导体，型号AON6500，NMOS，耐压30V，导阻0.75mΩ，采用DFN5*6封装。器件具备低栅极电荷和高电流能力，适用于DC/DC转换，应用于计算机，服务器和POL，适用于电信和工业隔离电源转换。

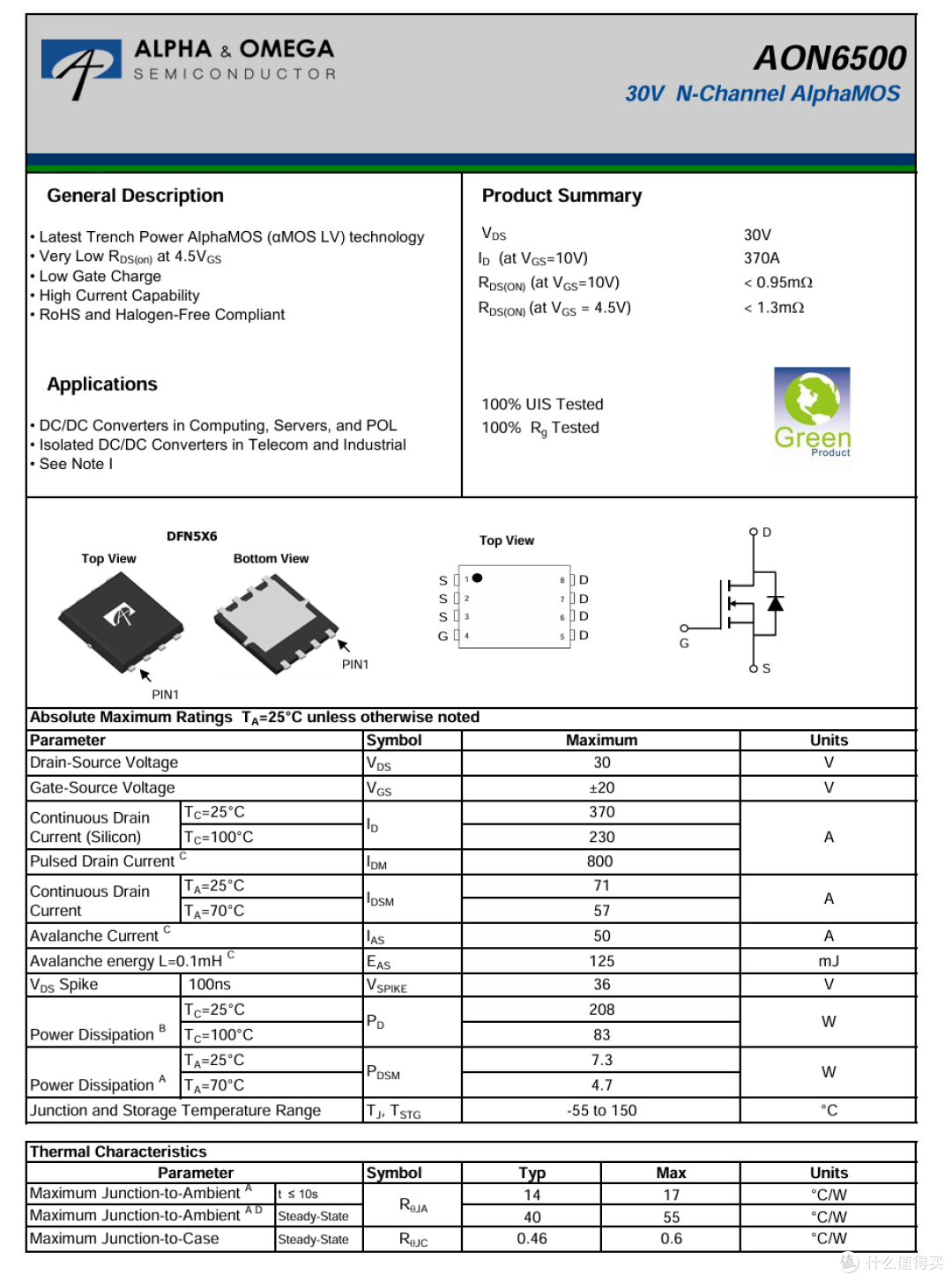

AOS万国半导体 AON6500 资料信息。

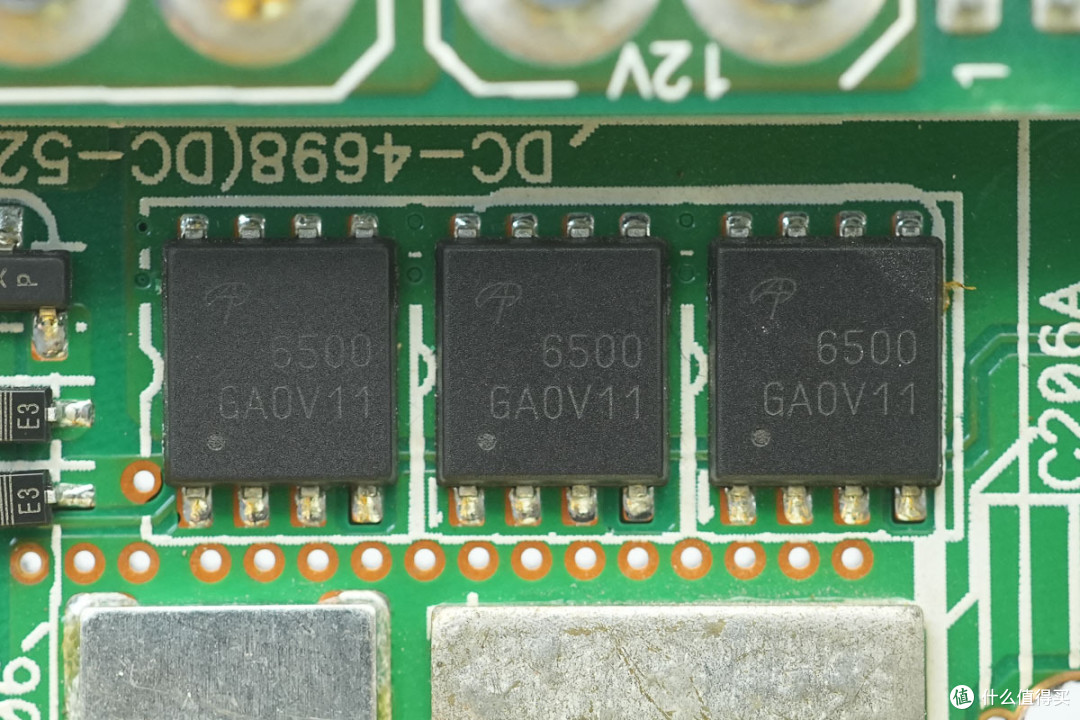

另一面还设有3颗同型号的输出控制管。

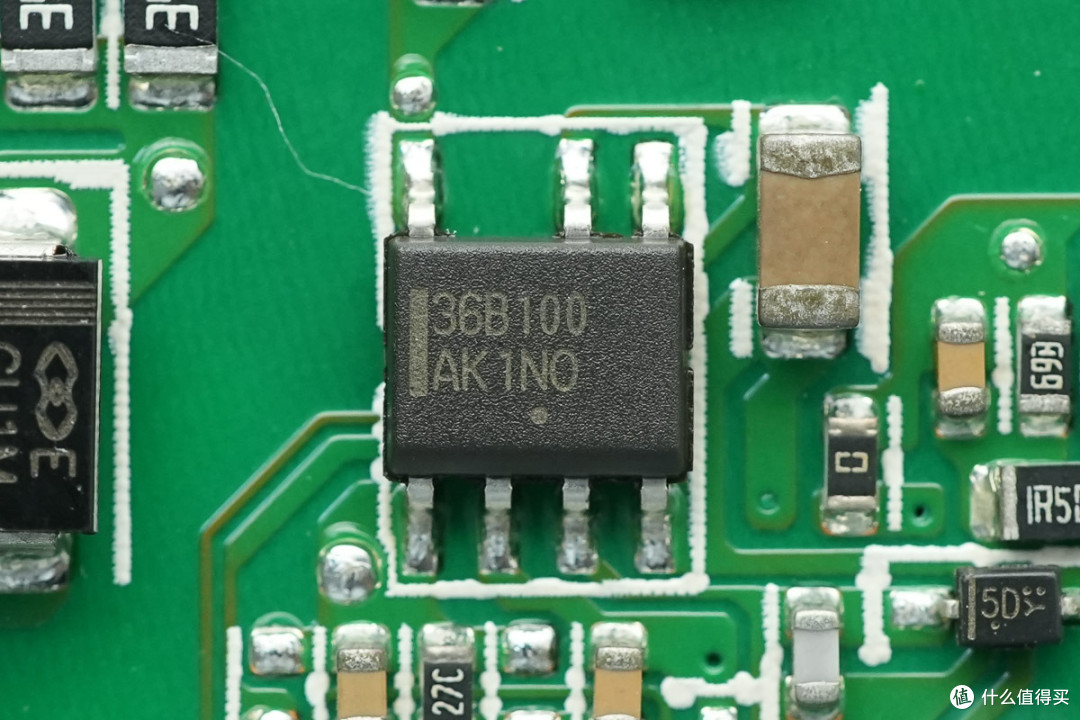

待机电源芯片来自安森美，丝印36B100，型号NCP1236，是一款固定频率电流模式控制器，具备高压启动和动态自供电功能，适用于反激开关电源应用，采用SOIC-7封装。

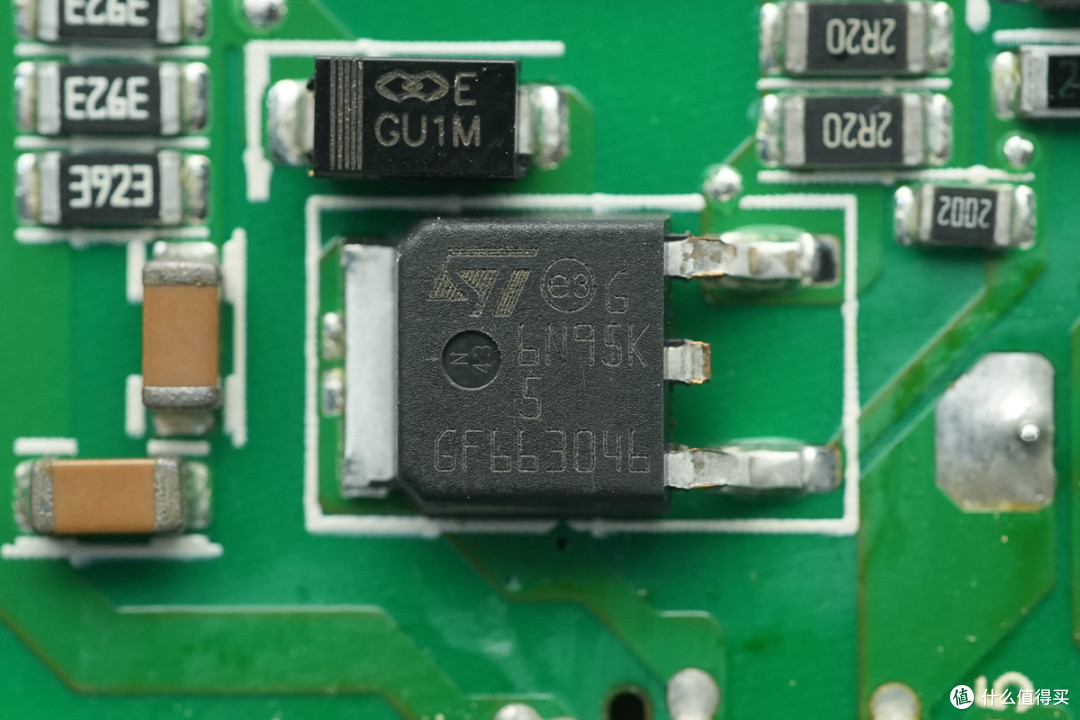

待机电源开关管来自意法半导体，型号STD6N95K5，NMOS，耐压950V，导阻1Ω，采用DPAK封装。

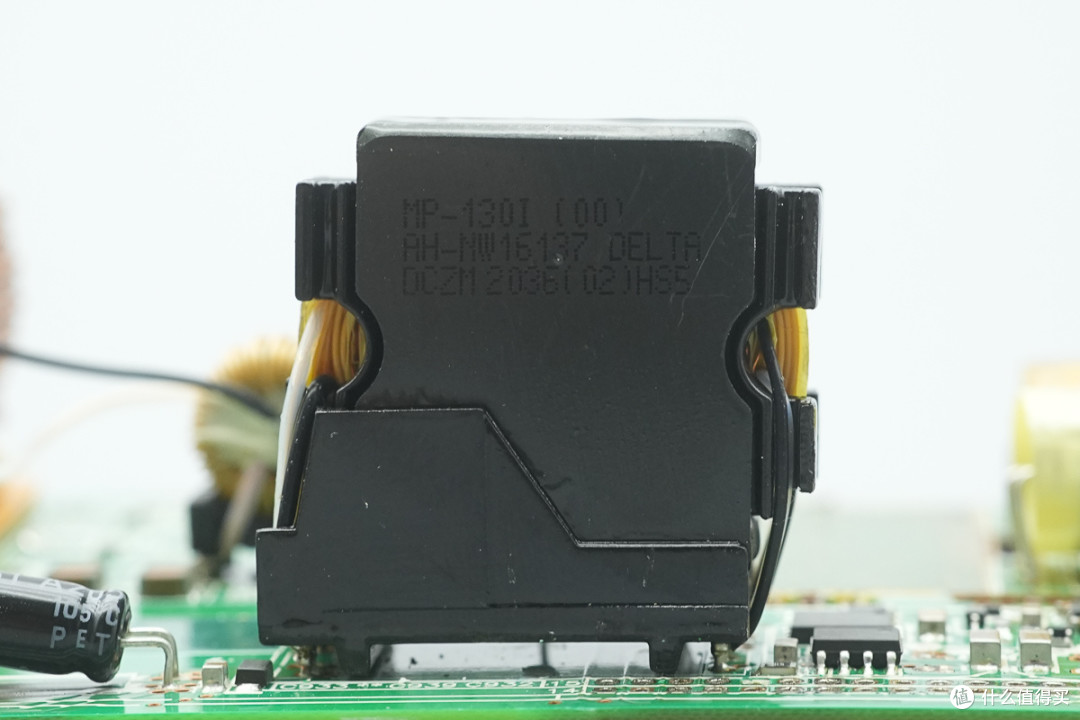

待机电源变压器特写，磁芯底部设有塑料壳绝缘。

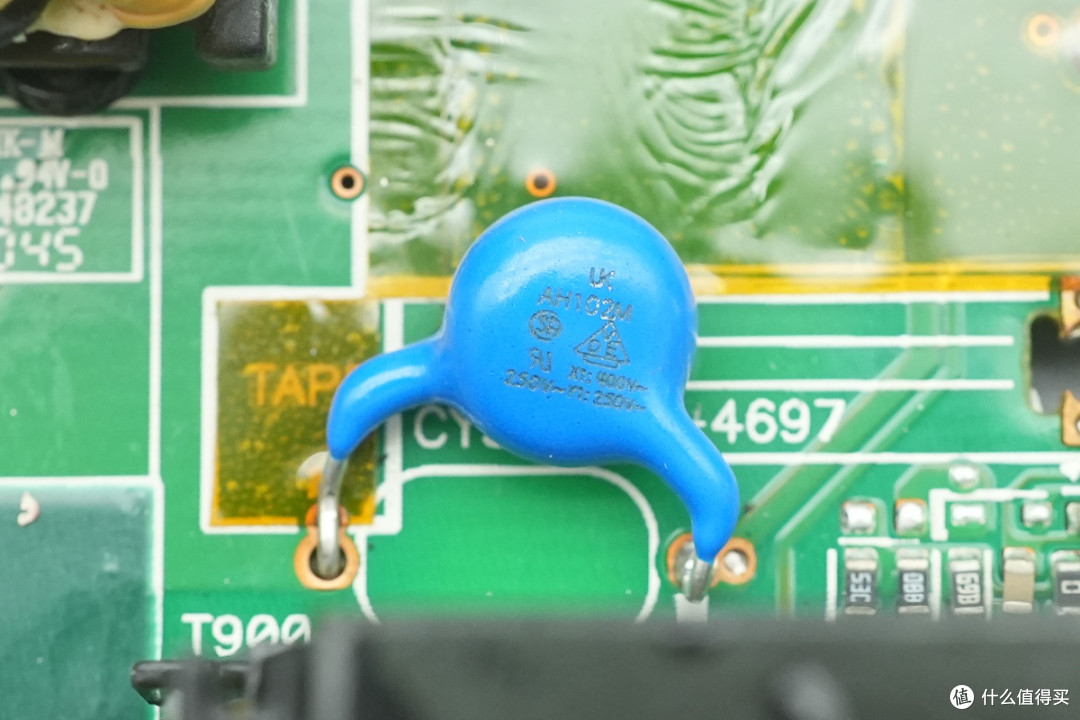

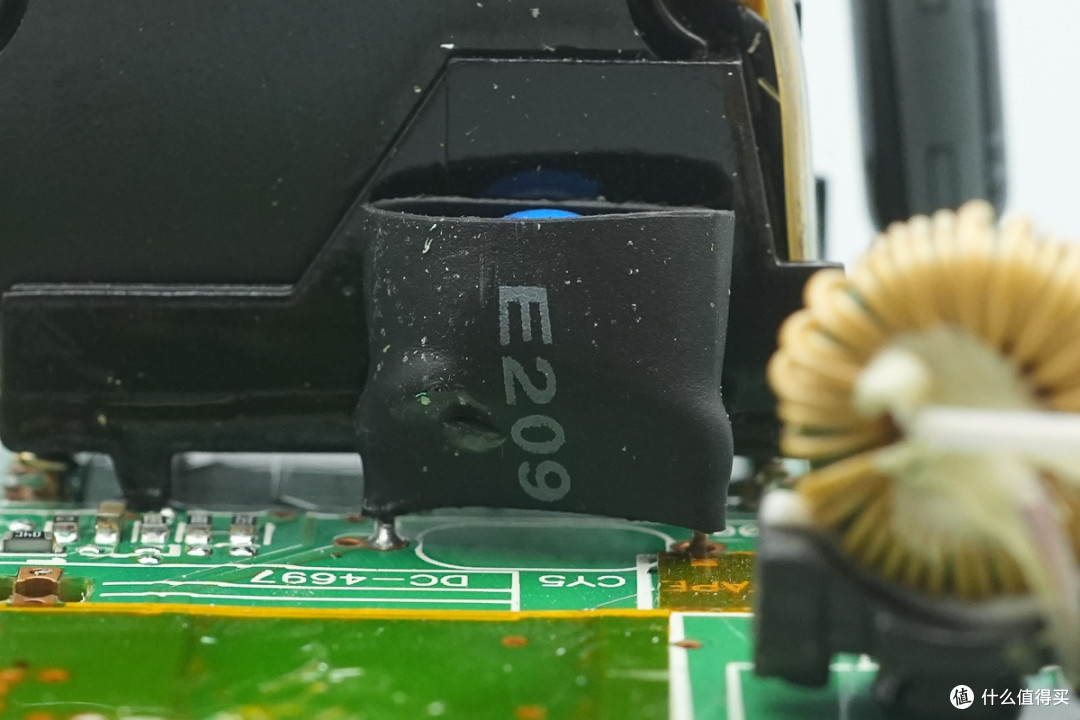

Y电容外套热缩管绝缘。
Y电容来自华新科，料号AH102M。

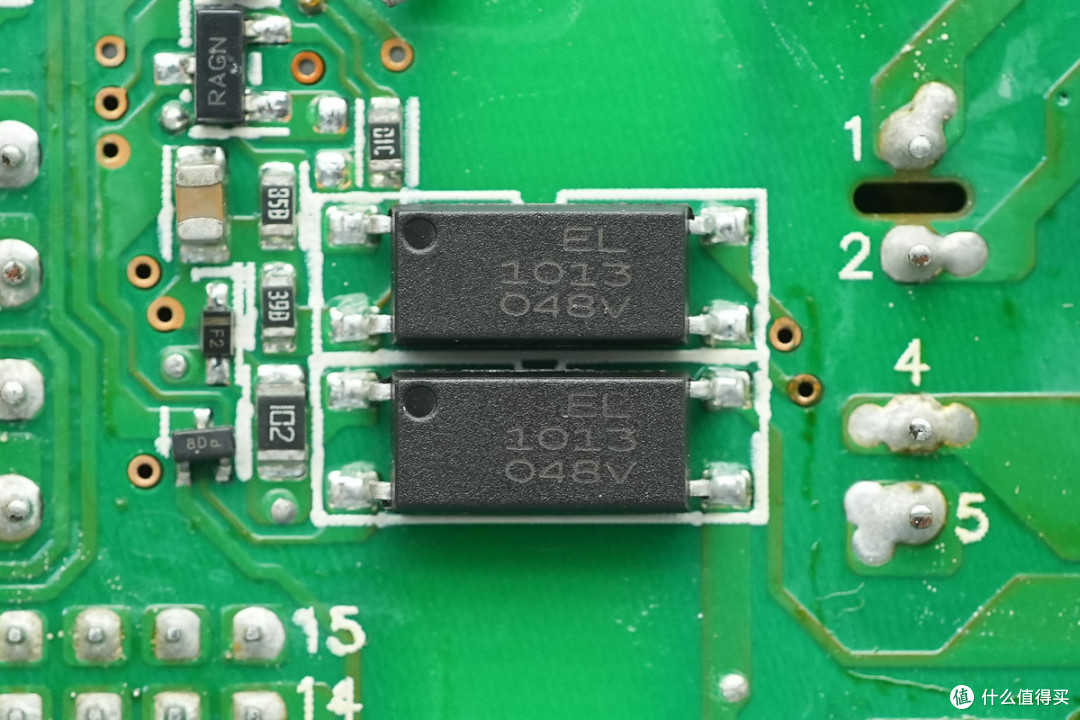

亿光EL1013光耦用于输出电压反馈。

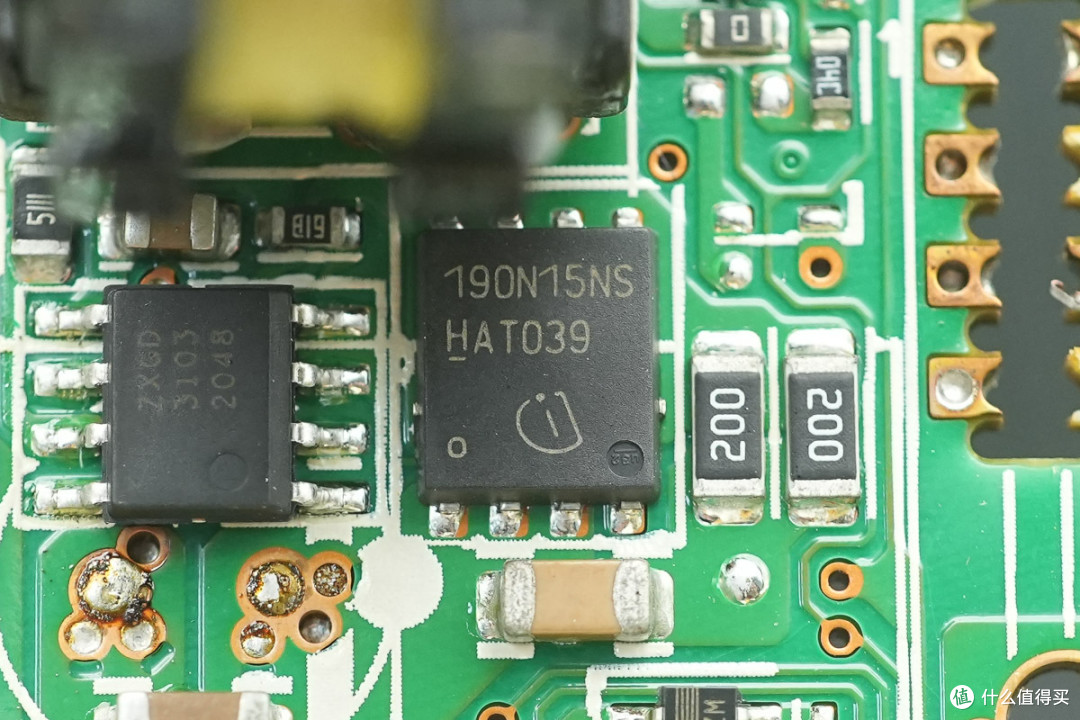

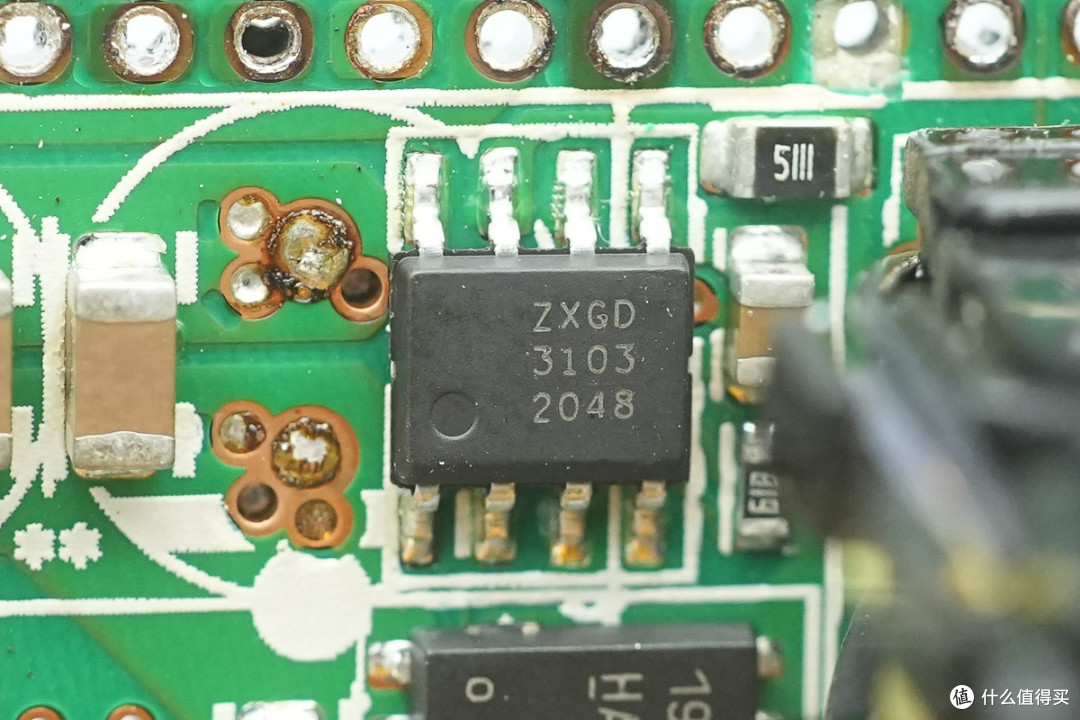

同步整流控制器来自达尔，型号ZXGD3103N8，芯片支持5-15V供电电压范围，开关频率250kHz，支持DCM，CrCM和CCM运行模式，采用SO-8封装。
同步整流管来自英飞凌，型号BSC190N15NS3 G，NMOS，耐压150V，导阻19mΩ，采用TDSON-8封装。

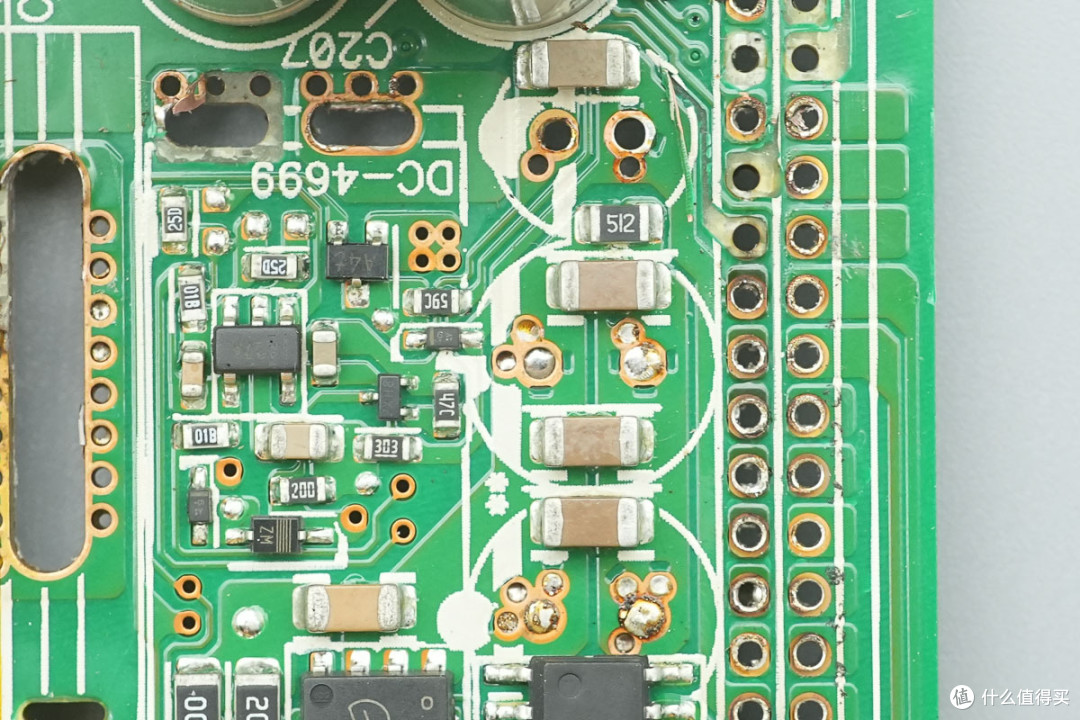

滤波电容底部焊接MLCC电容。

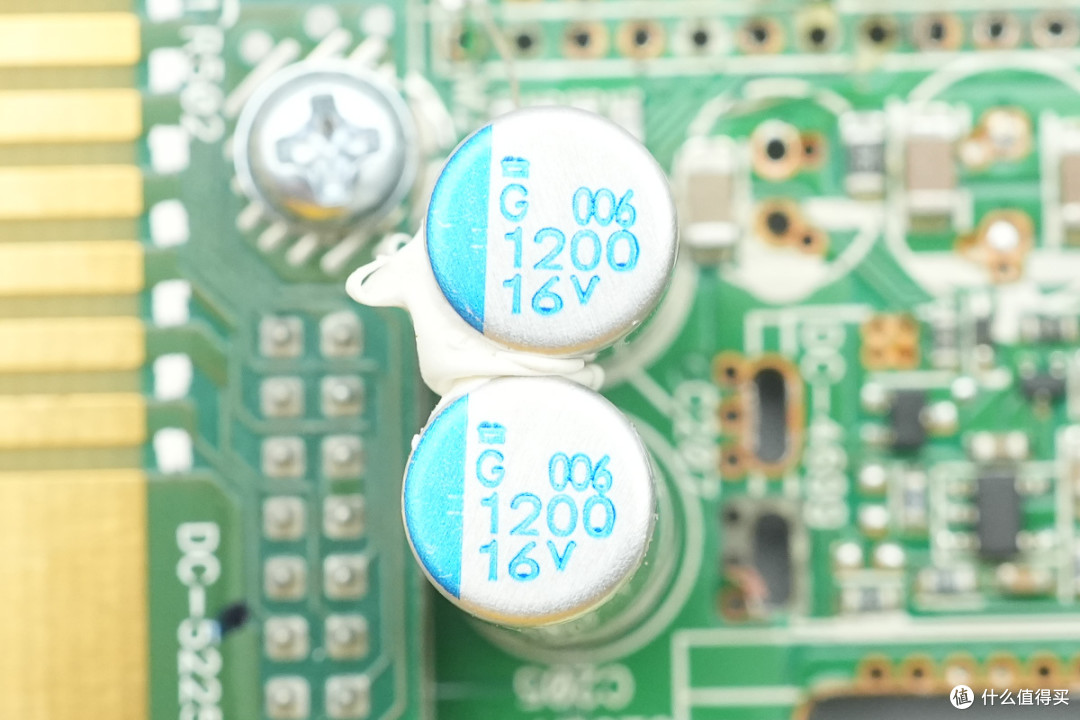

滤波电容来自贵弥功，规格为1200μF16V。

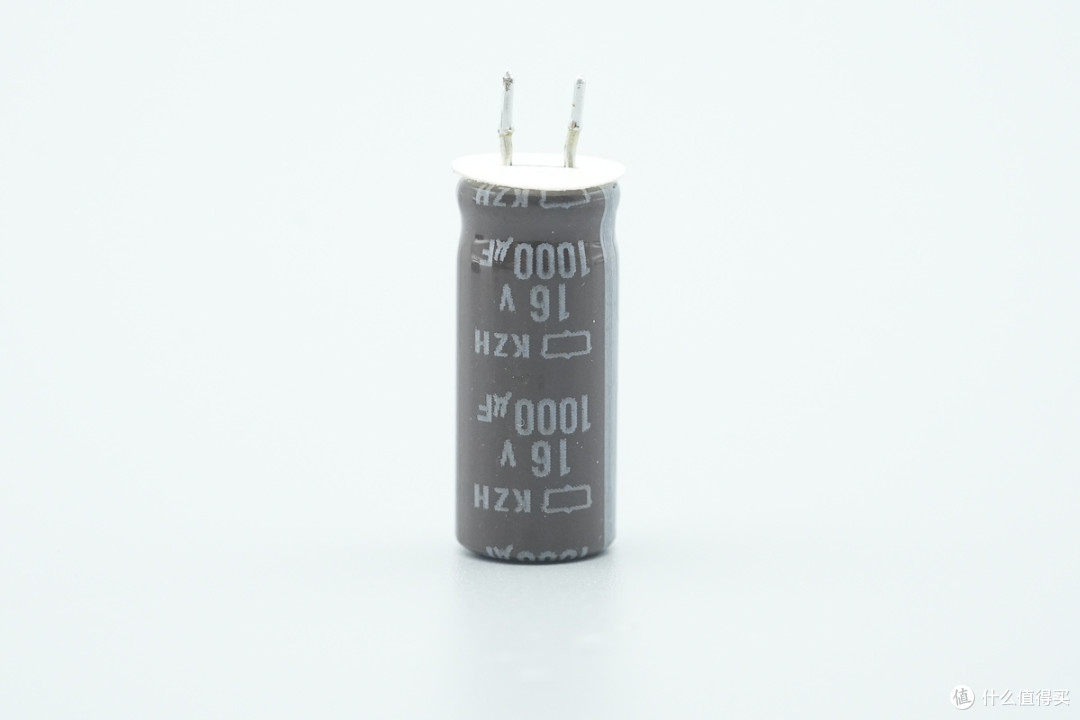

滤波电容规格为16V1000μF。

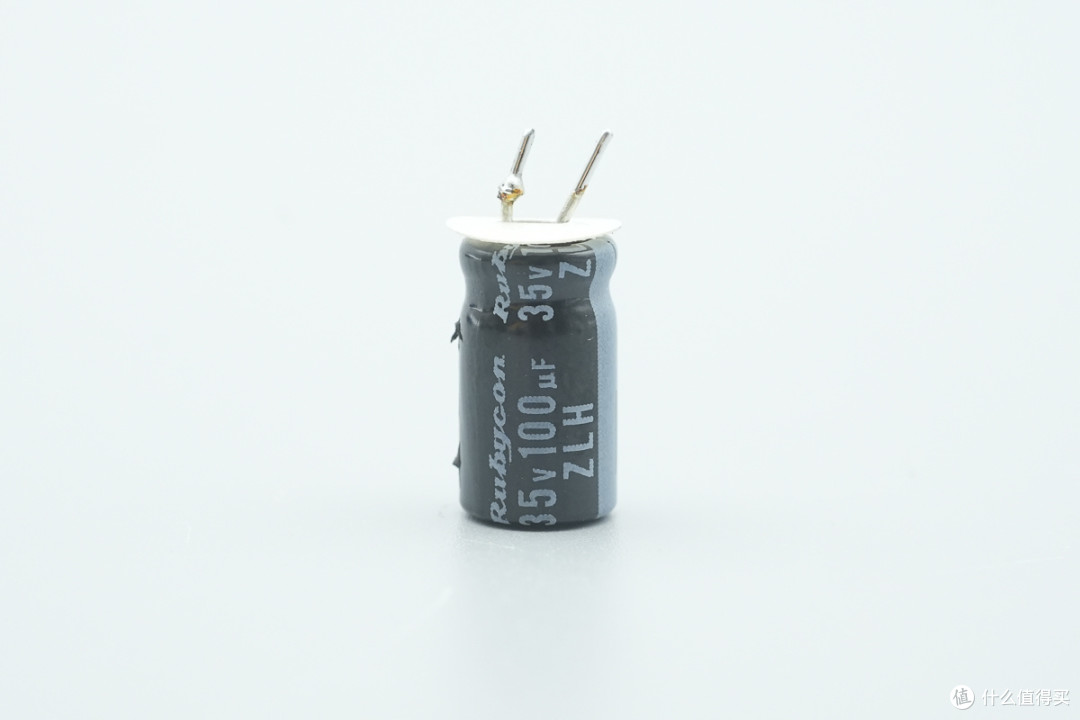

滤波电容规格为35V100μF。

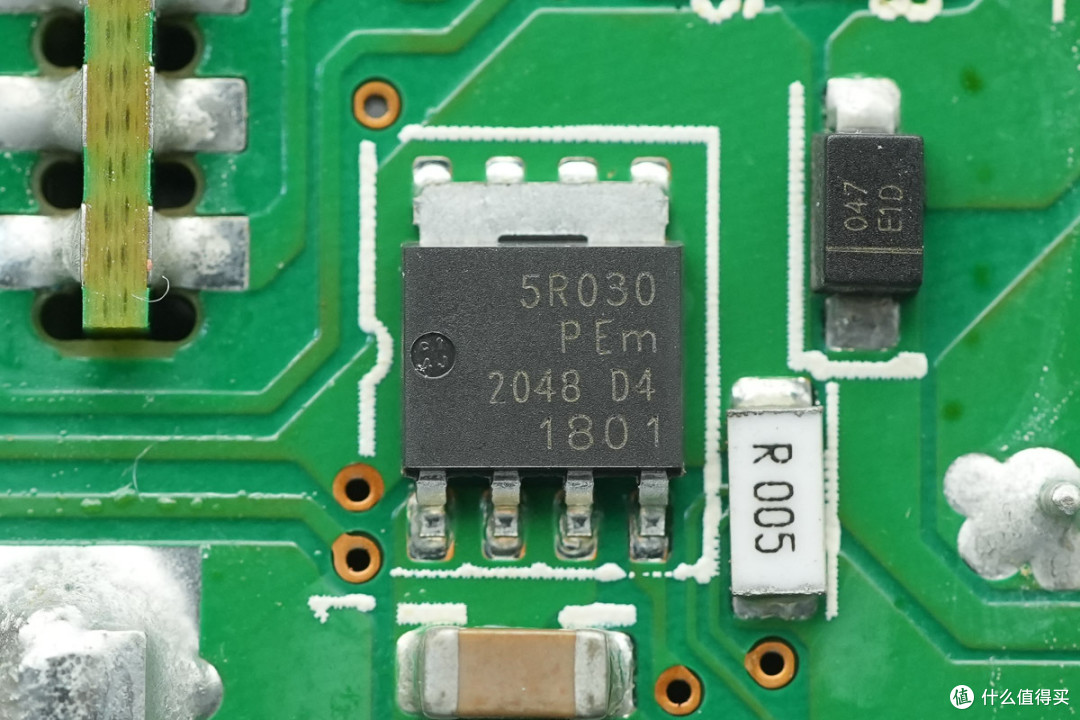

供电控制管来自安世半导体，丝印5R030，型号PSMN5R0-30YL，NMOS，耐压30V，导阻5mΩ，采用LFPAK封装。

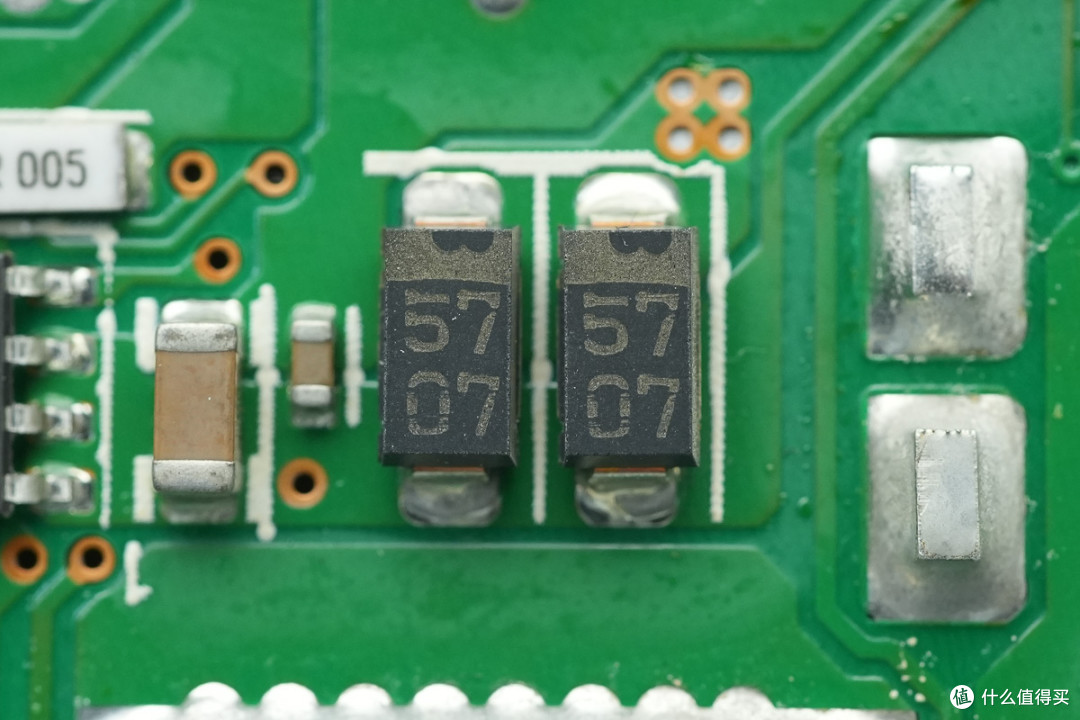

肖特基二极管来自罗姆，丝印57，型号RSX501L-20，规格为20V 5A，采用SMA封装。

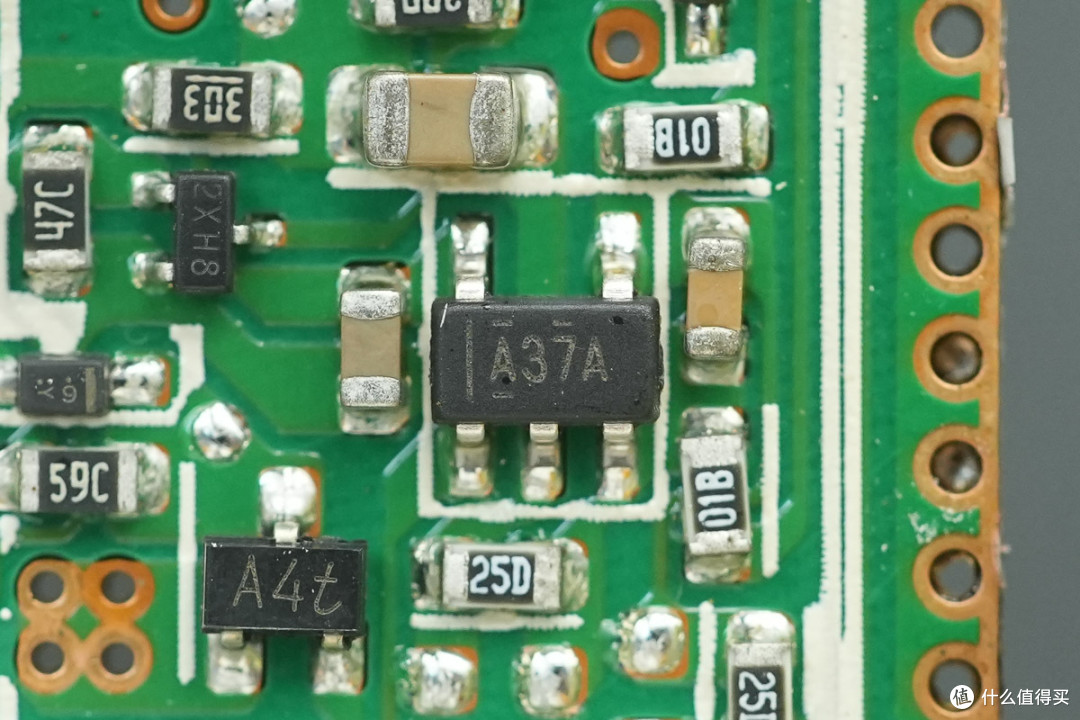

运放来自德州仪器，丝印A37A，型号OPA237NA，为单电源运算放大器，支持2.7-36V工作电压，采用SOT-23封装。

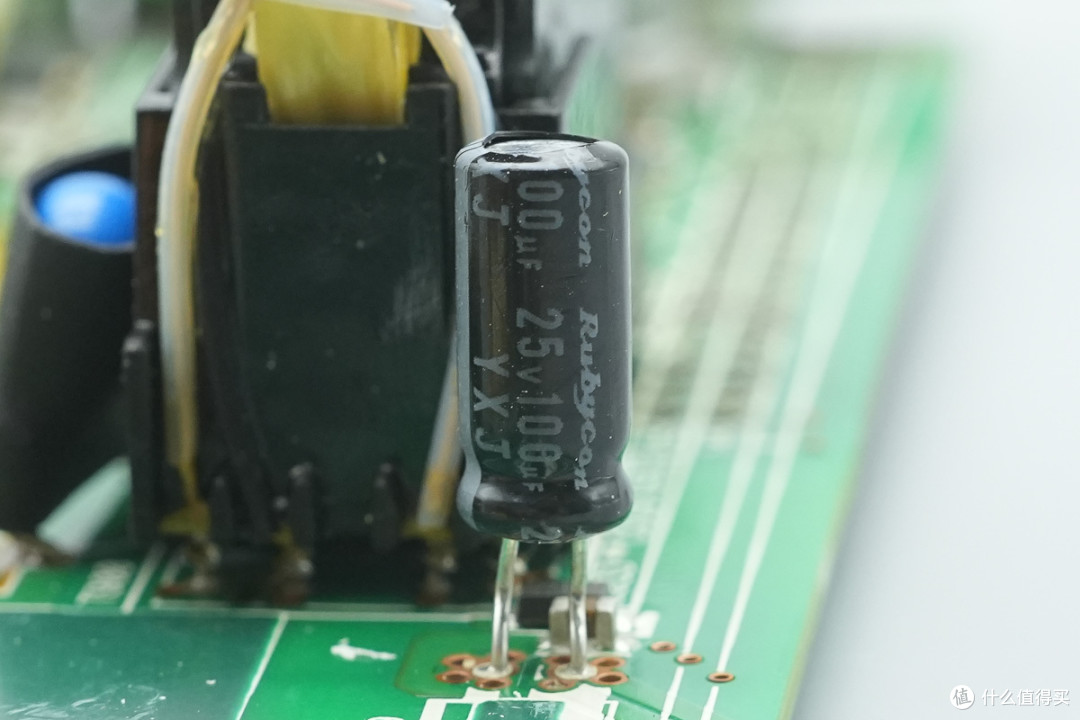

滤波电容规格为25V100μF。

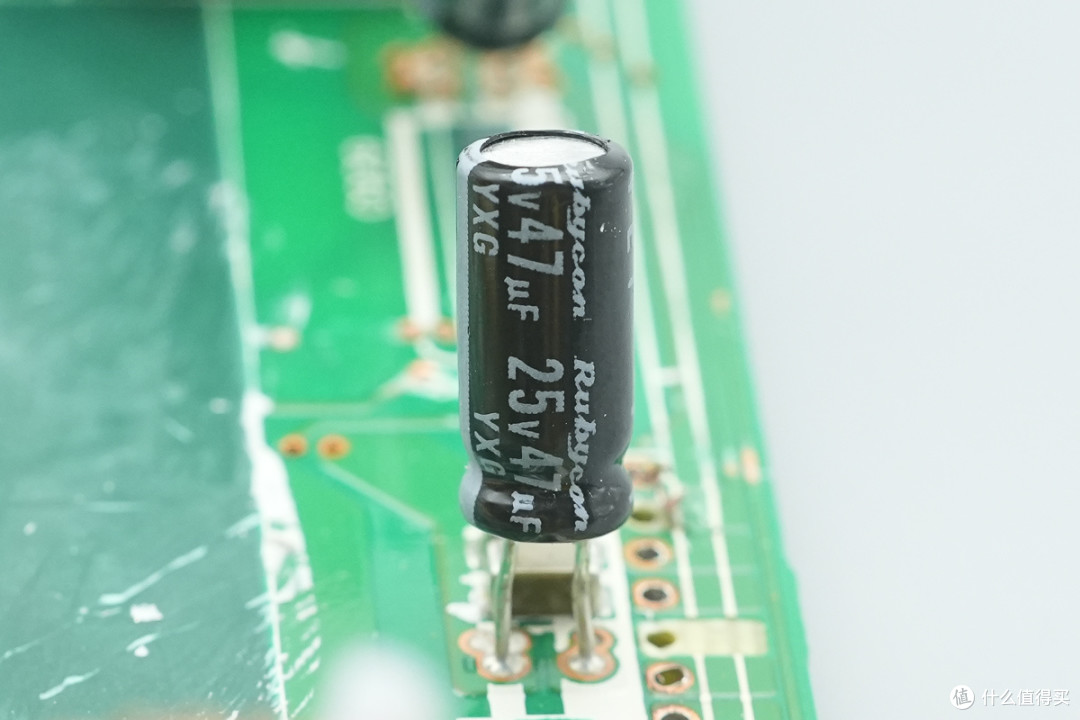

滤波电容规格为25V47μF。

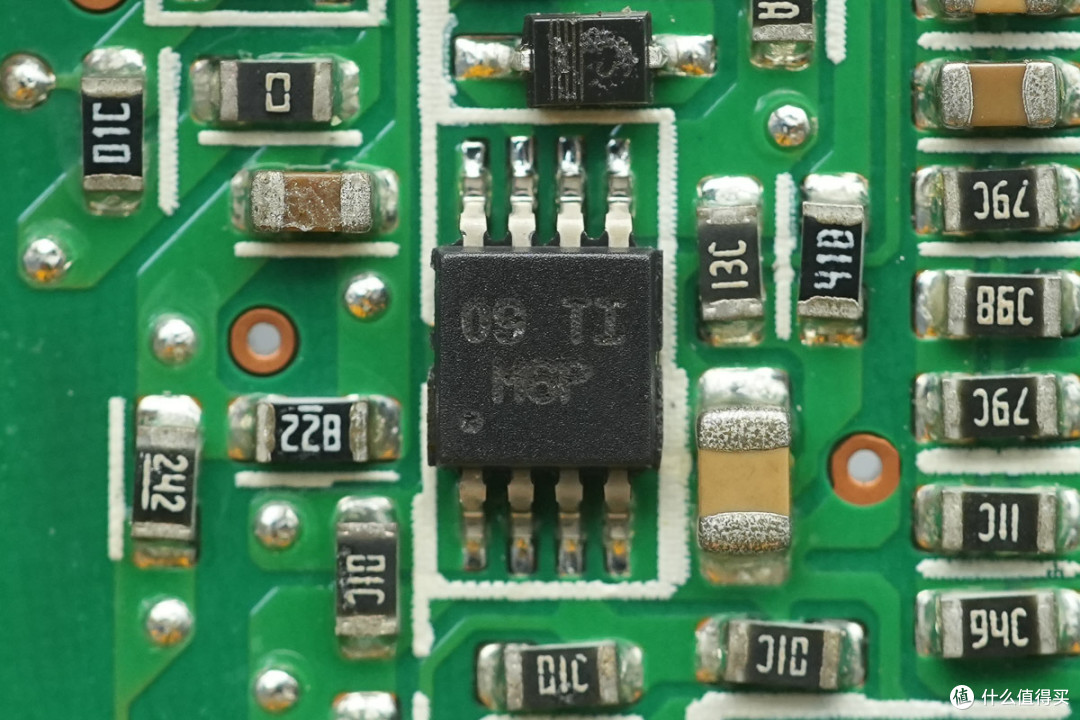

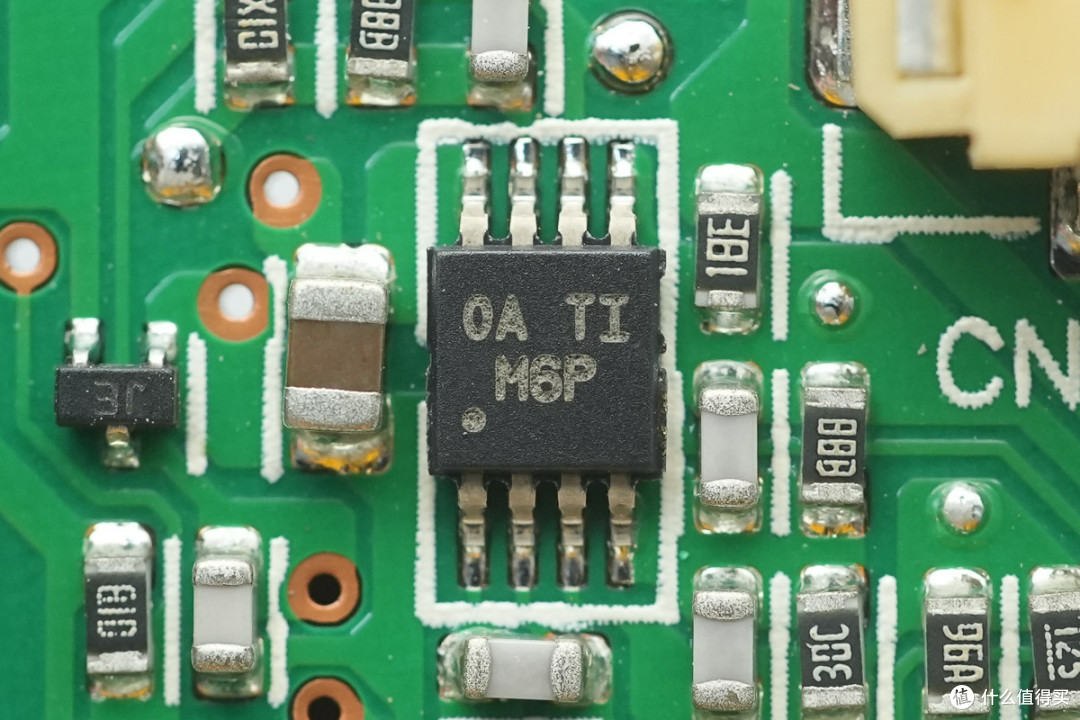

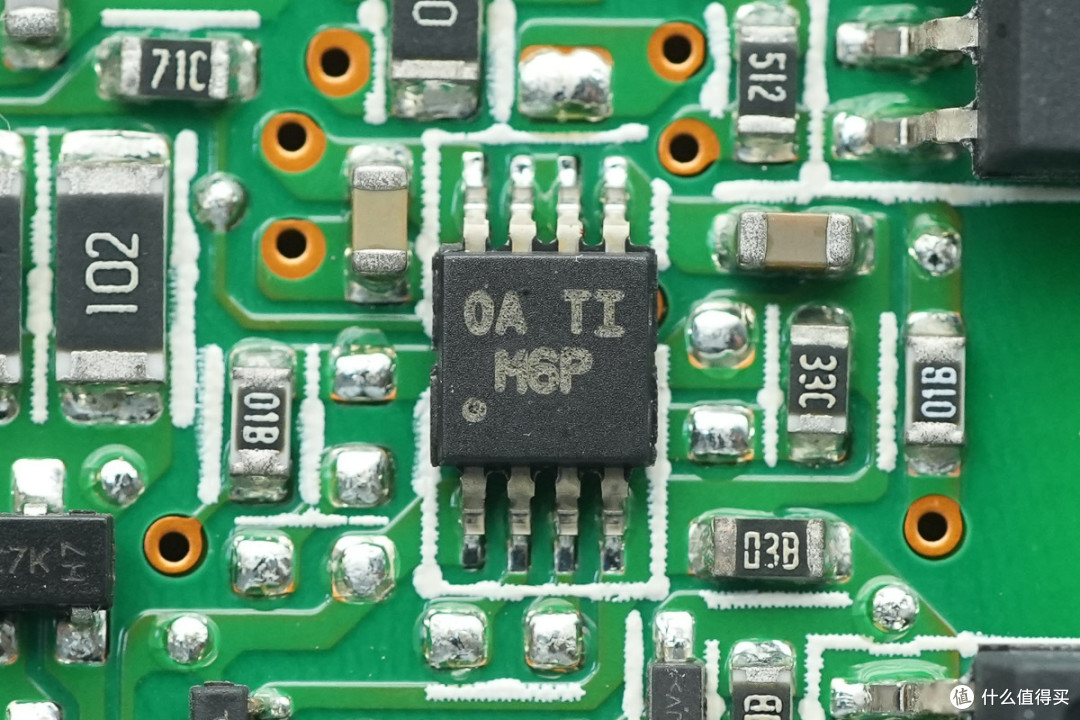

运放来自德州仪器，丝印M6P，型号LM358A，为双通道运算放大器，支持30V工作电压，采用VSSOP8封装。

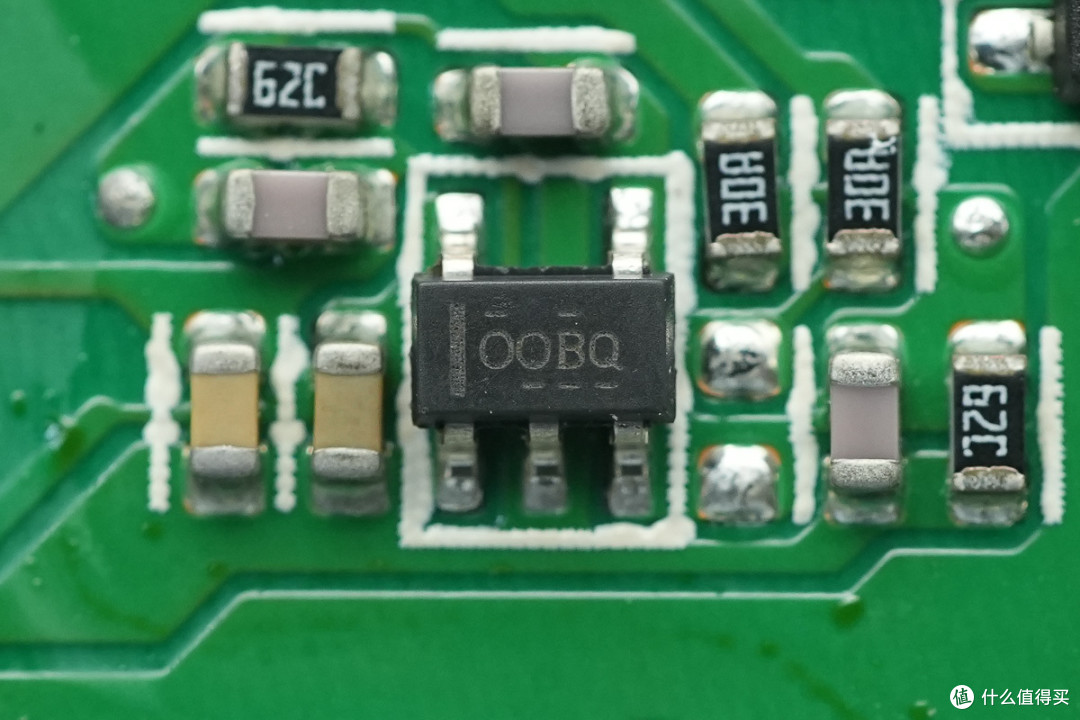

运放来自德州仪器，丝印OOBQ，型号OPA209，是一颗轨对轨输出的单通道精密运放，支持36V工作电压，采用SOT-23封装。

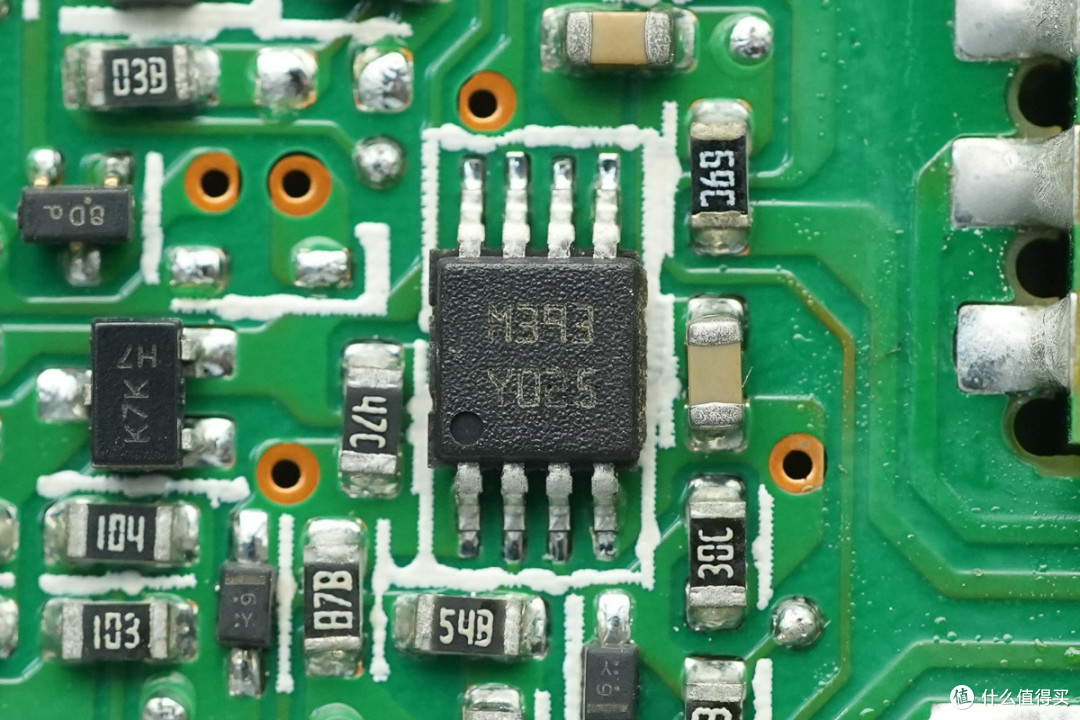

电压比较器来自意法半导体，丝印M393，型号LM393，是一颗低功耗双路电压比较器，采用MiniSO8封装。

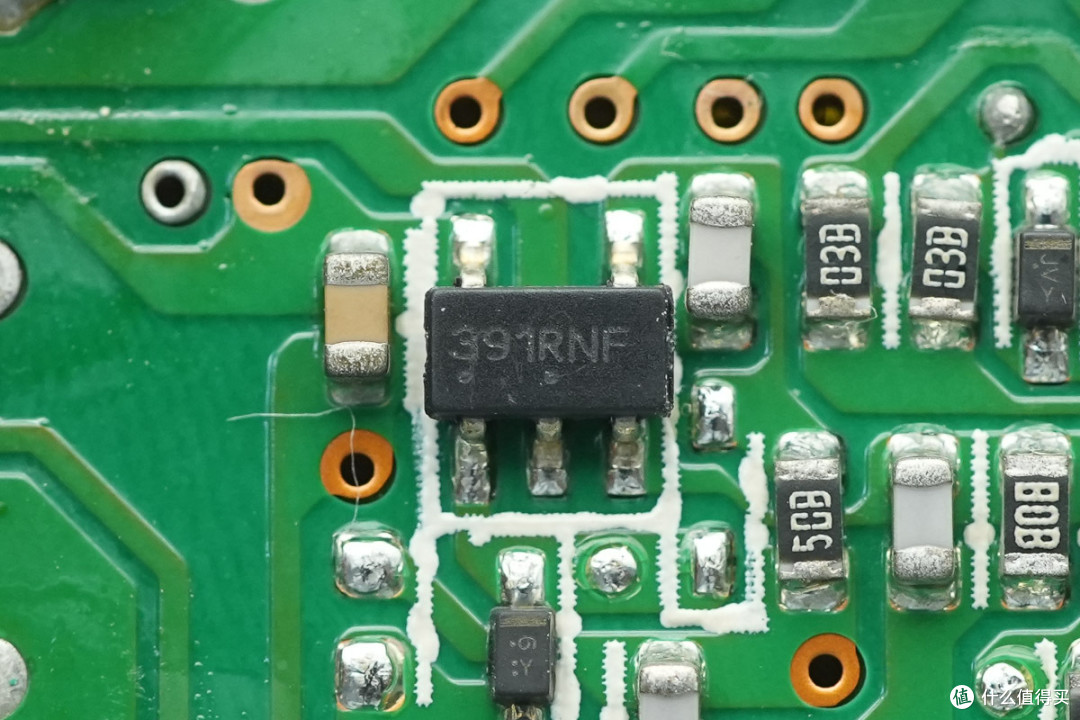

电压比较器来自安森美，丝印391，型号TS391，为低功耗单电压比较器，采用TSOP-5封装。

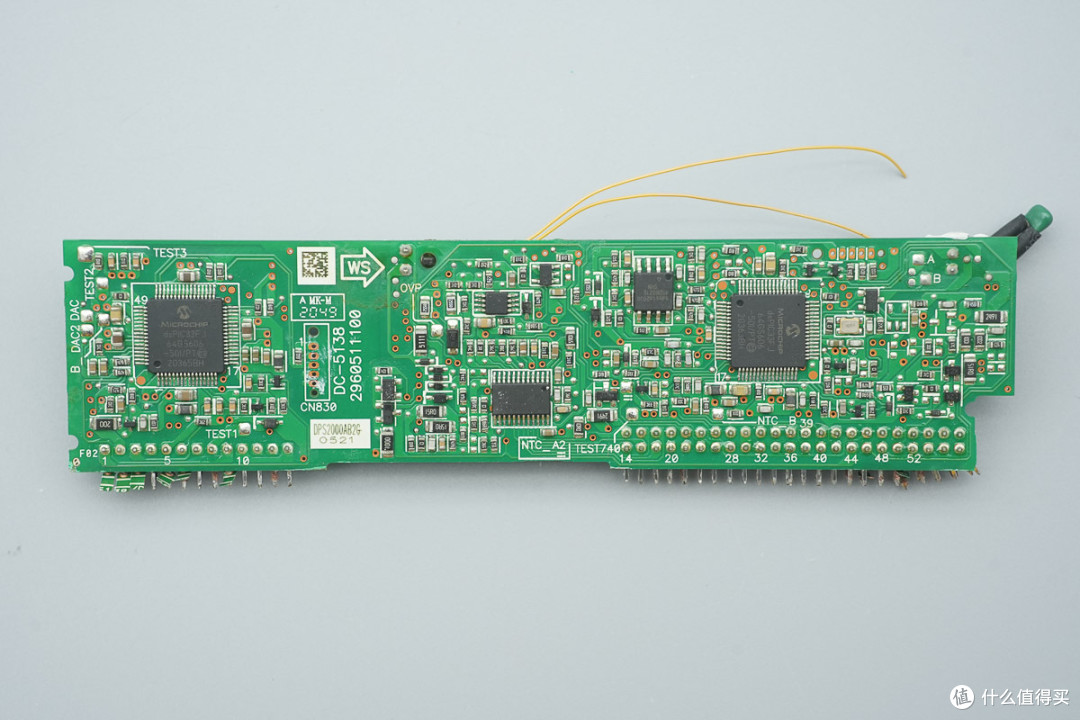

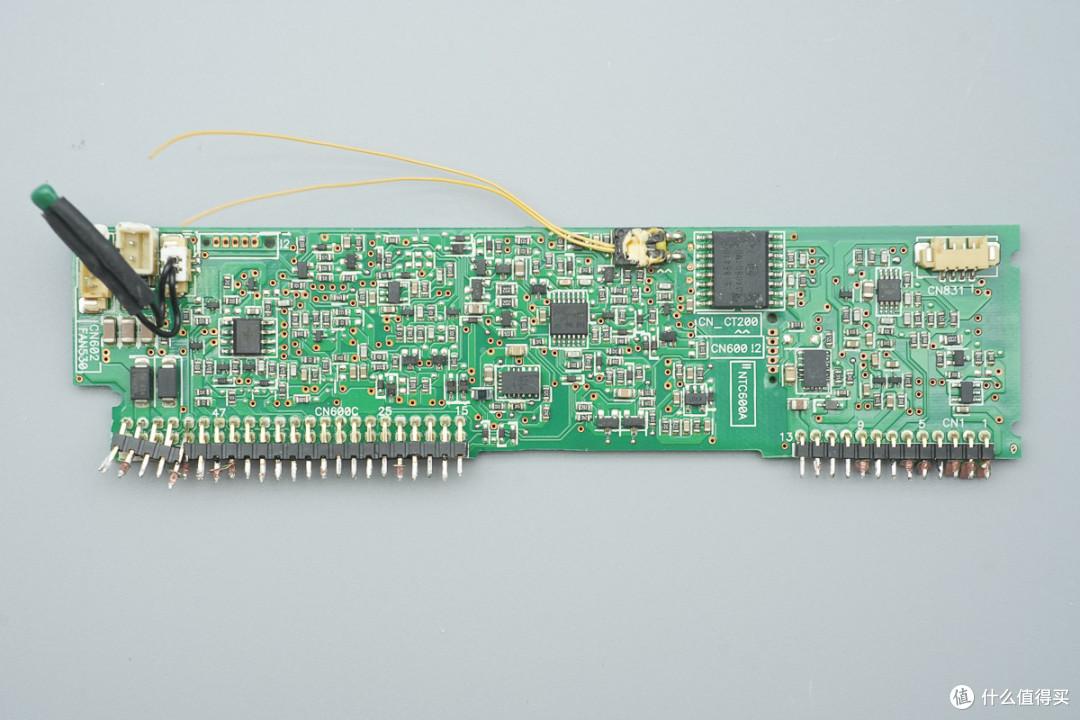

控制小板外侧设有PFC控制器，移相全桥控制器，运放，MCU和存储器。
内侧设有运放，降压模块，隔离通信芯片，电压比较器和存储器。

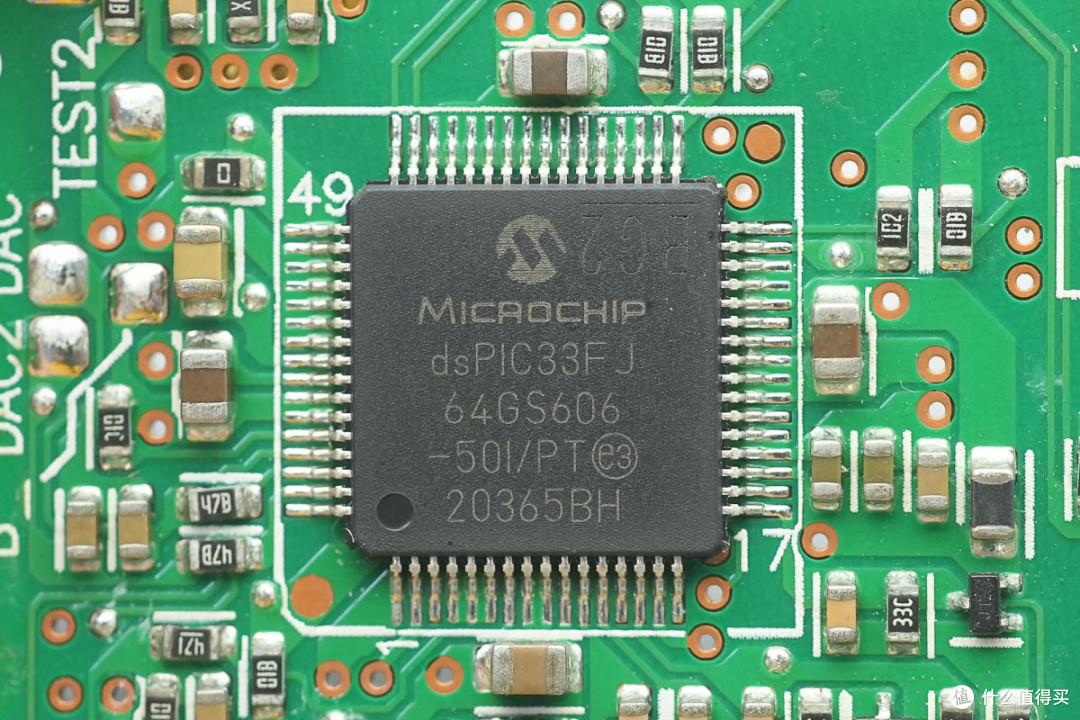

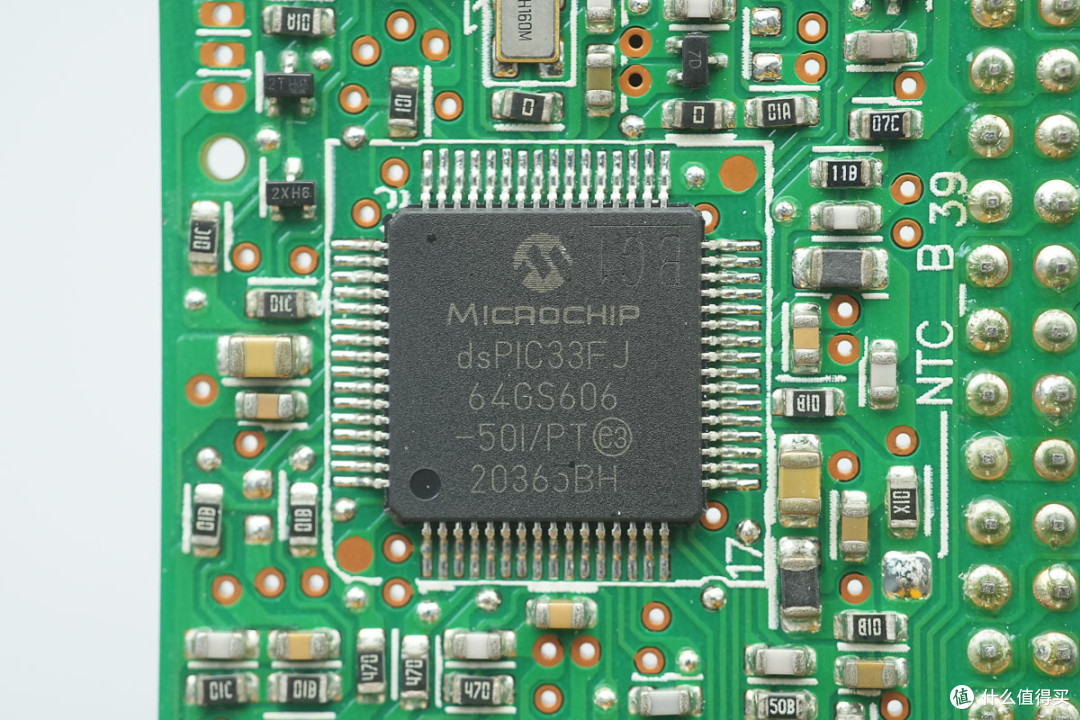

PFC控制器来自微芯科技，型号dsPIC33FJ64GS606，内置16位DSPIC33F CPU，内置64KB FLASH和9KB RAM，内置高速ADC，具备6对PWM驱动信号输出，采用TQFP64封装。
运放采用德州仪器LM358A。

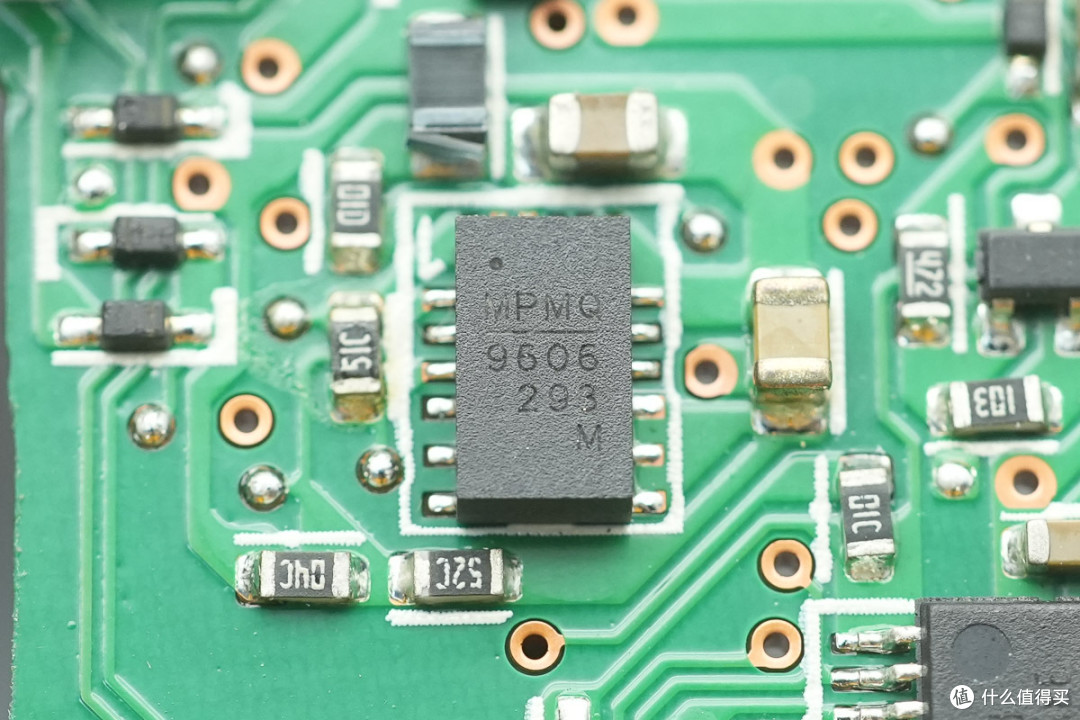

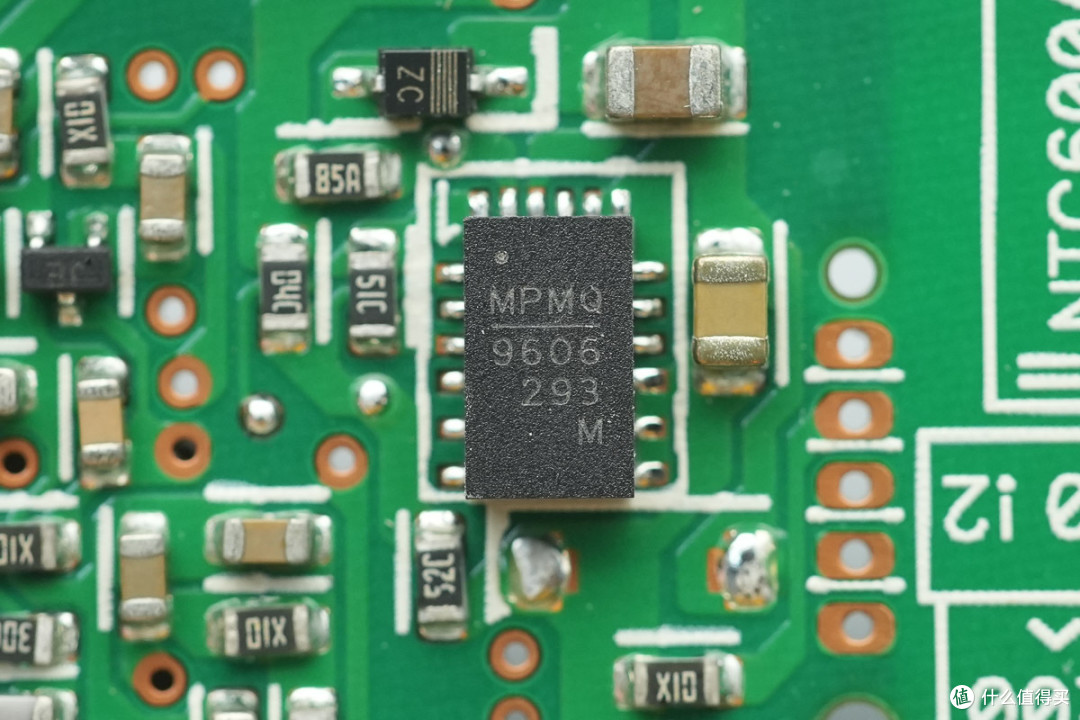

降压模块来自芯源系统，丝印9606。

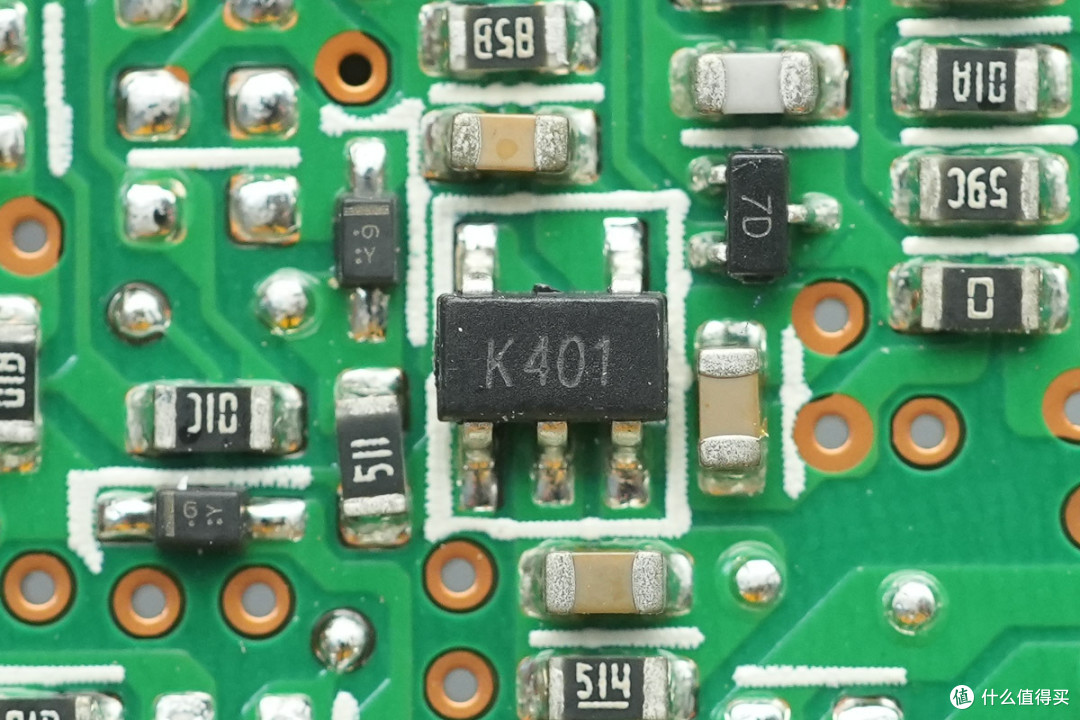

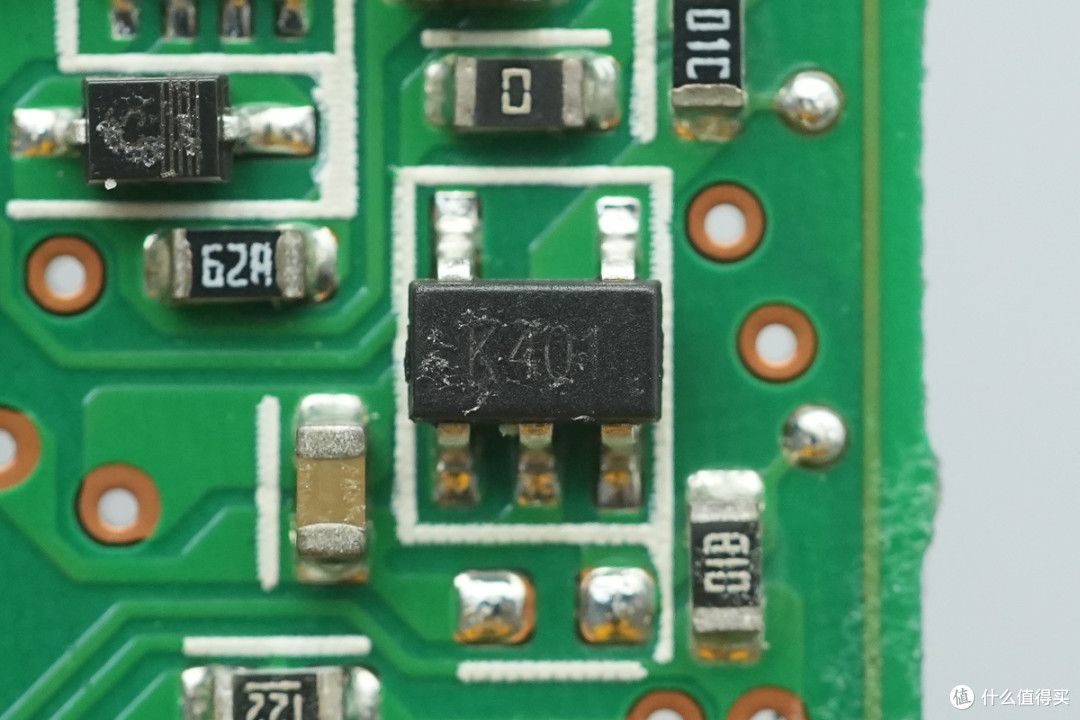

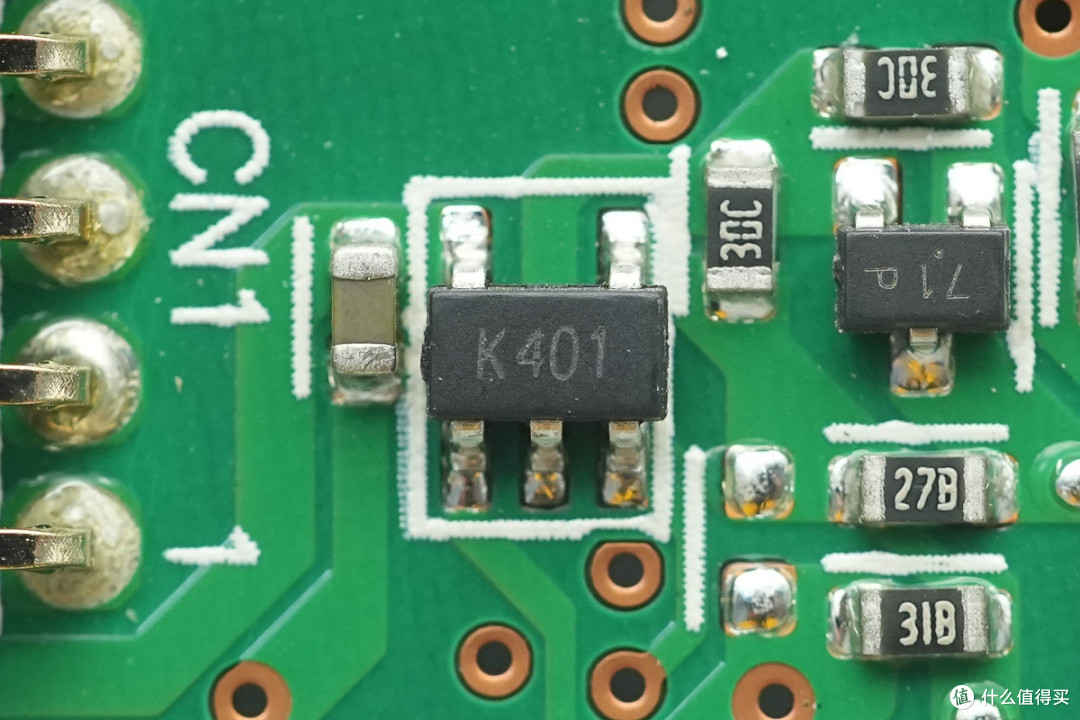

运放来自意法半导体，丝印K401，型号TS321ILT，可用于单电源应用，采用SOT23-5封装。

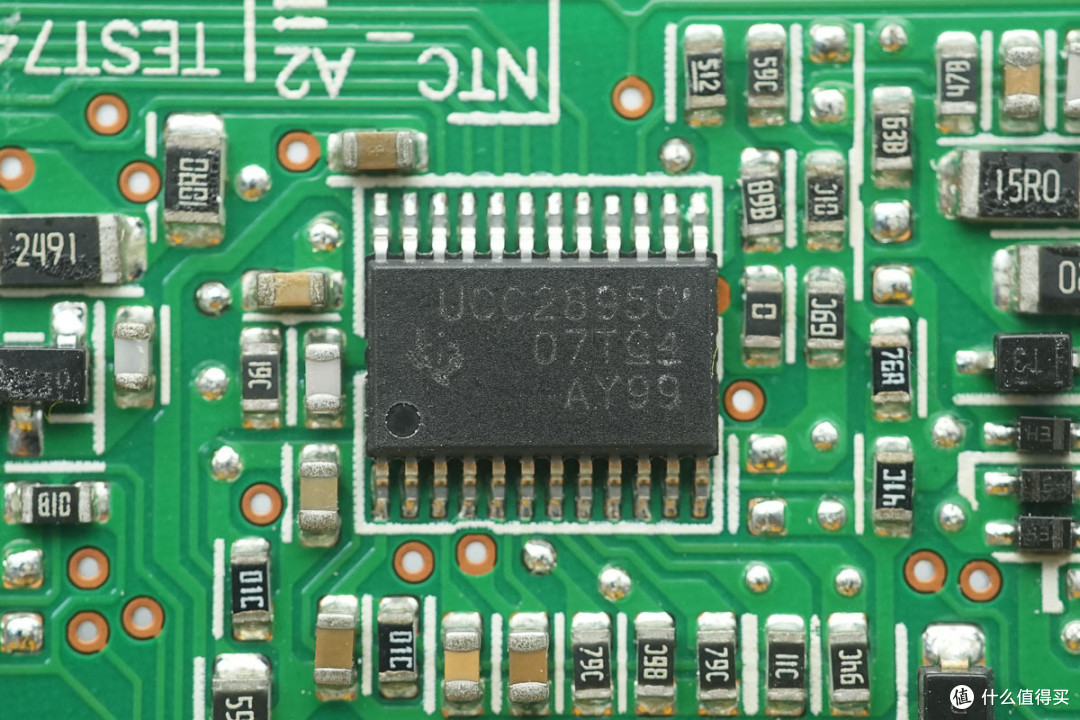

移相全桥控制器来自德州仪器，型号UCC28950，是一颗适用于宽输入电压范围应用的移相全桥控制器，具备直接同步整流器控制，具备增强型零电压开关范围，支持1MHz开关频率，采用TSSOP24封装。
MCU来自微芯科技，型号dsPIC33FJ64GS606，与PFC控制器型号相同。

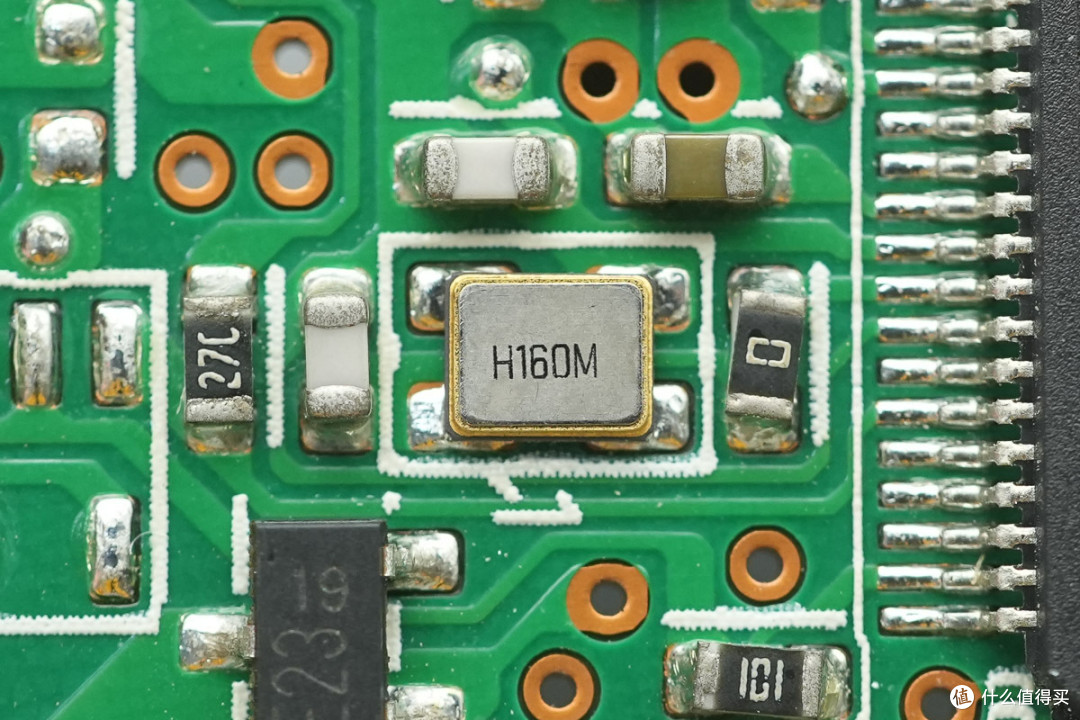

MCU外置时钟晶振特写。

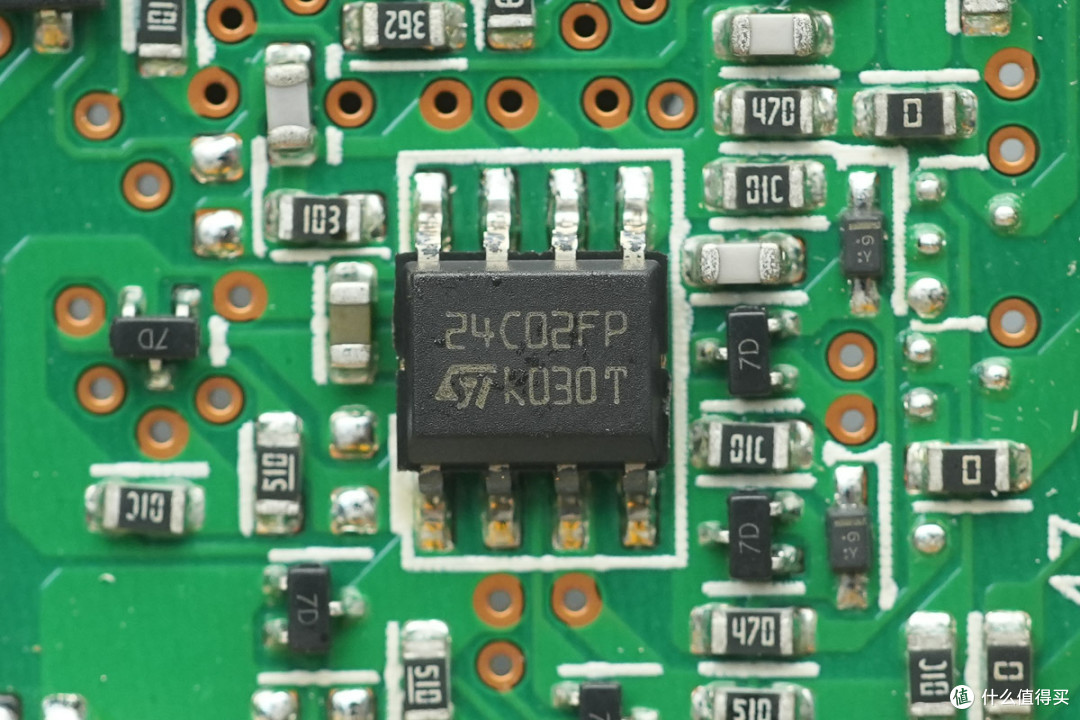

存储器来自意法半导体，丝印24C02FP，型号M24C02-FMN6TP，容量为256B，支持1.7-5.5V工作电压，采用SO8封装。

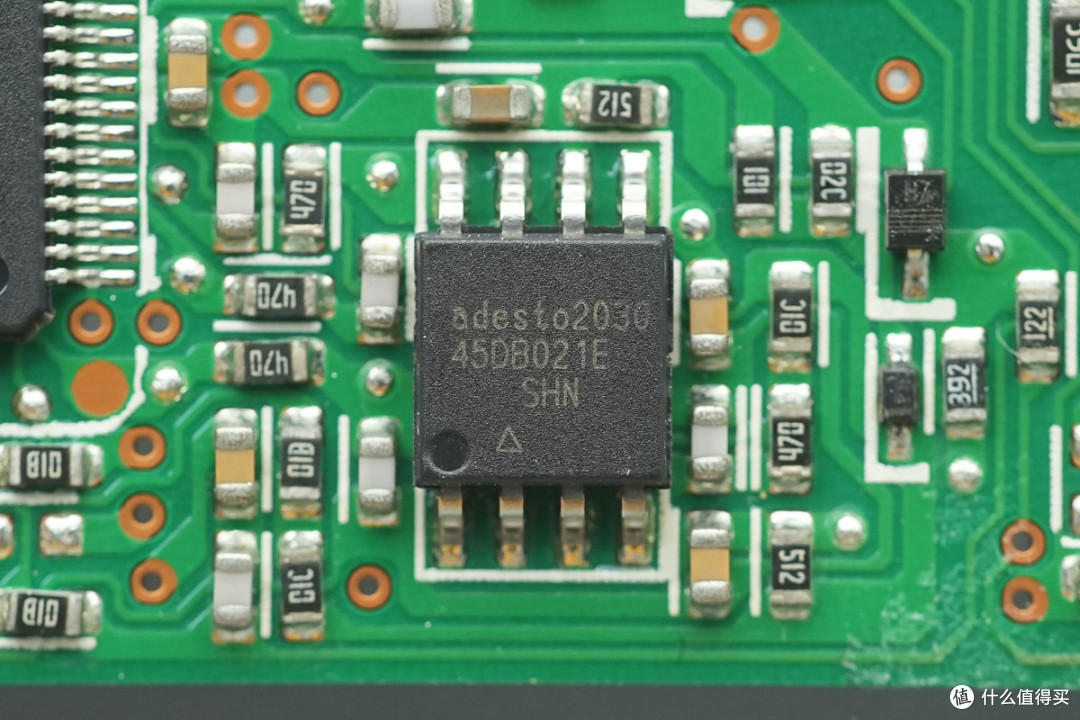

存储器来自瑞萨，型号AT45DB021E，容量为256KB，支持1.65-3.6V工作电压，采用SOIC-8封装。
降压模块来自芯源系统，丝印9606。

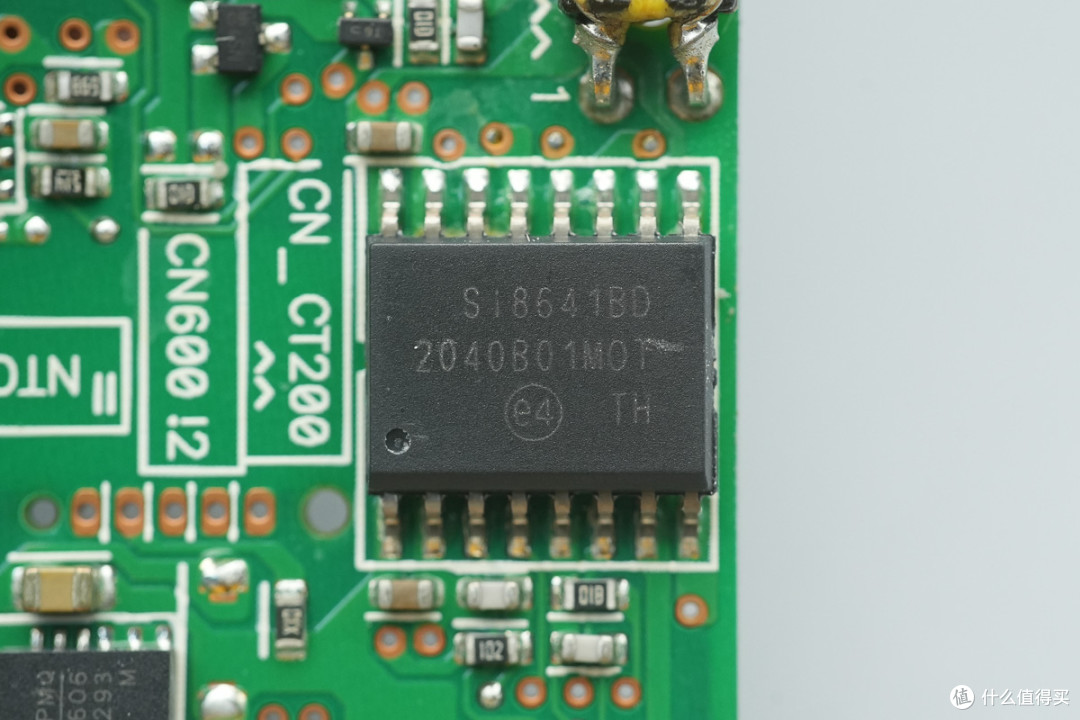

隔离通信芯片来自思佳迅，型号Si8641BD，具备三个正向通道和一个反向通道，支持150Mbps传输速率，具备5kVrms隔离能力，采用WB SOIC-16封装。

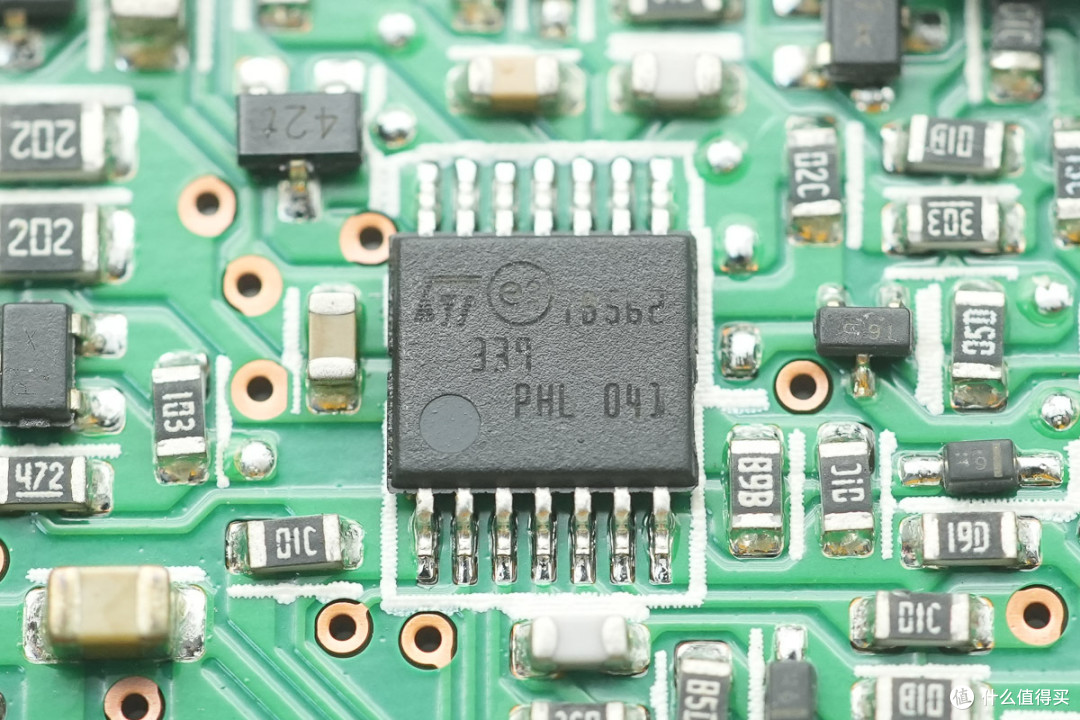

电压比较器来自意法半导体，型号LM339，为低功耗四路电压比较器，支持2-36V工作电压，采用TSSOP14封装。
运放采用德州仪器LM358A。

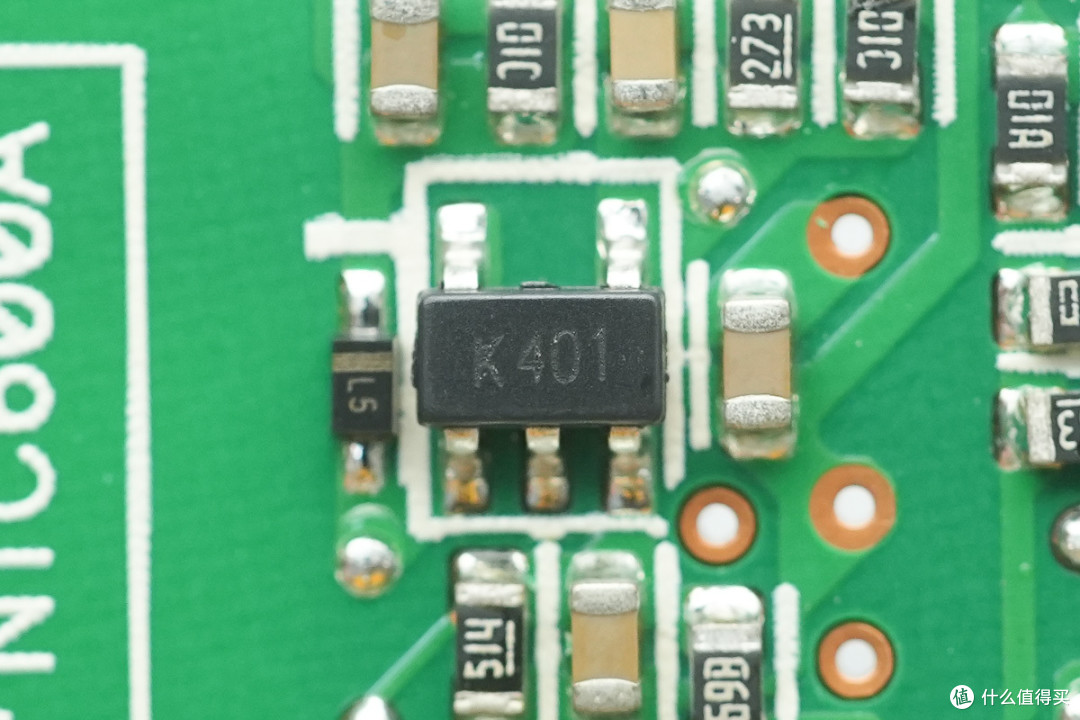

运放采用意法半导体TS321ILT。
另一颗运放型号相同。
共设有3颗型号相同的运放。

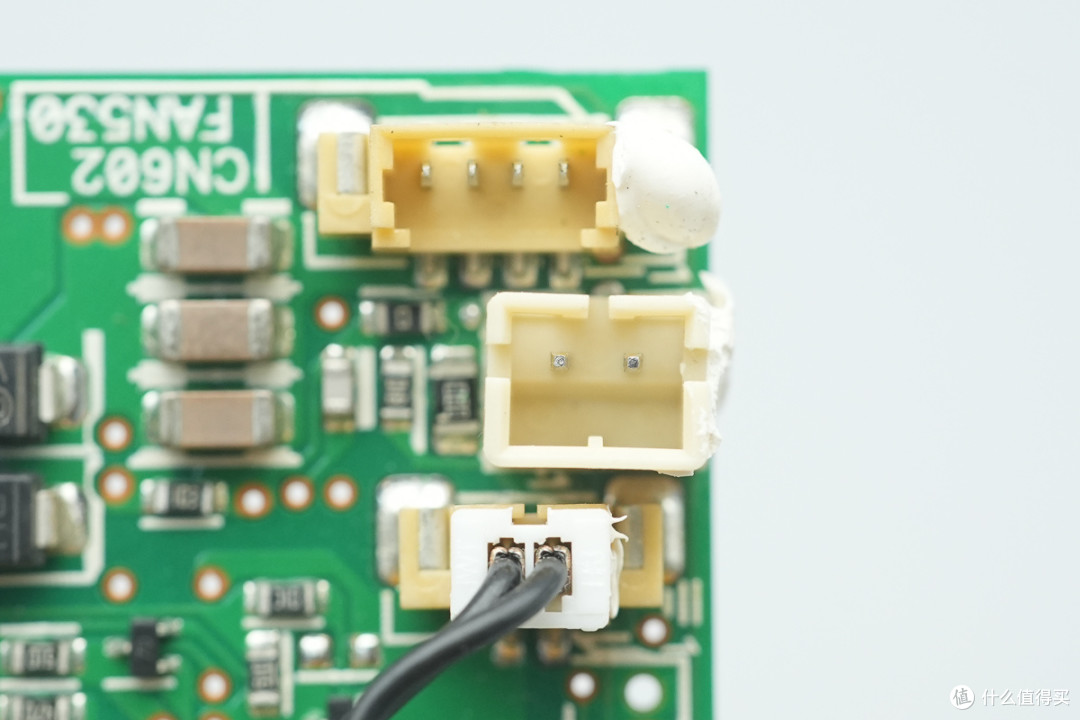

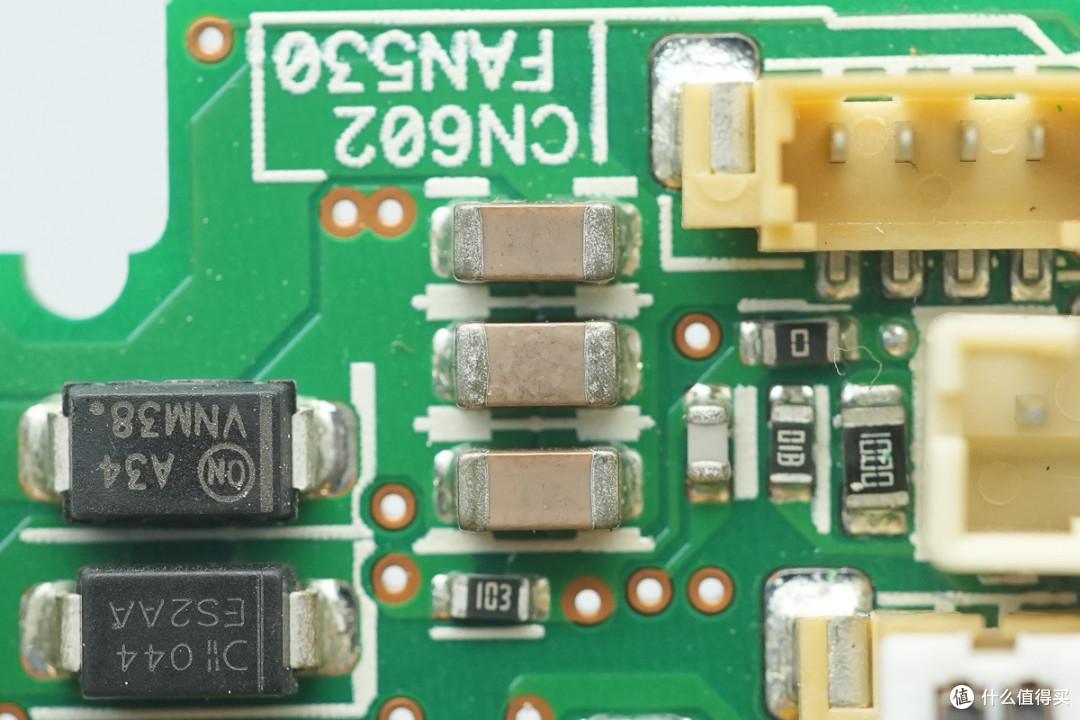

连接散热风扇和指示灯的插座特写。
MLCC滤波电容特写。

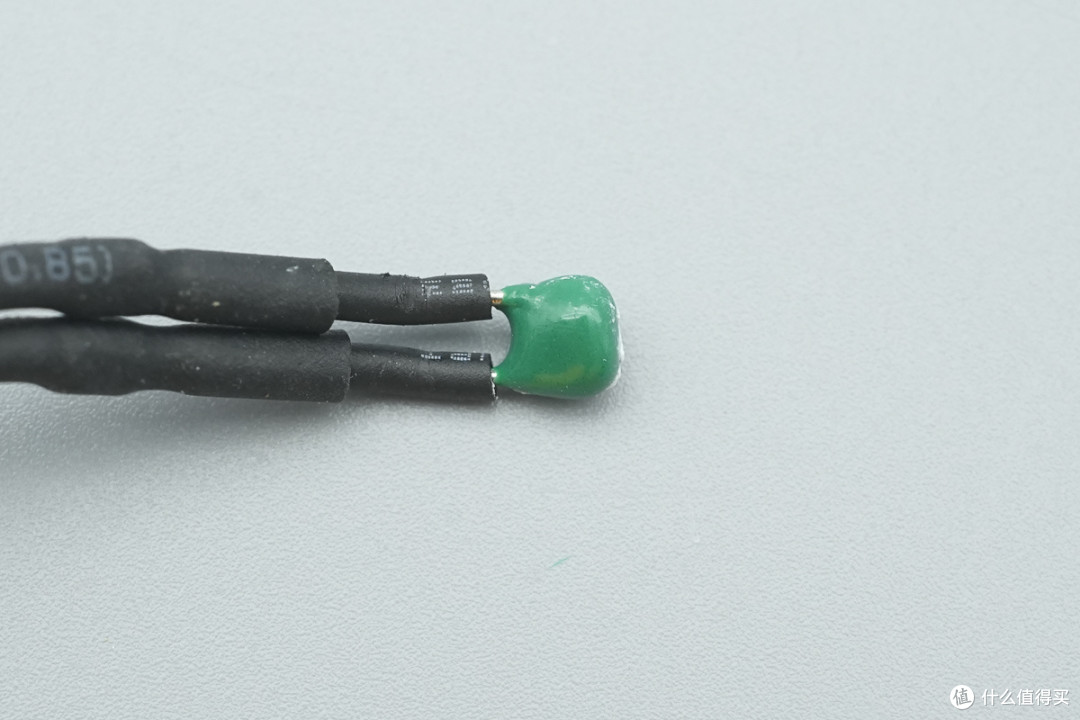

用于检测温度的热敏电阻特写。

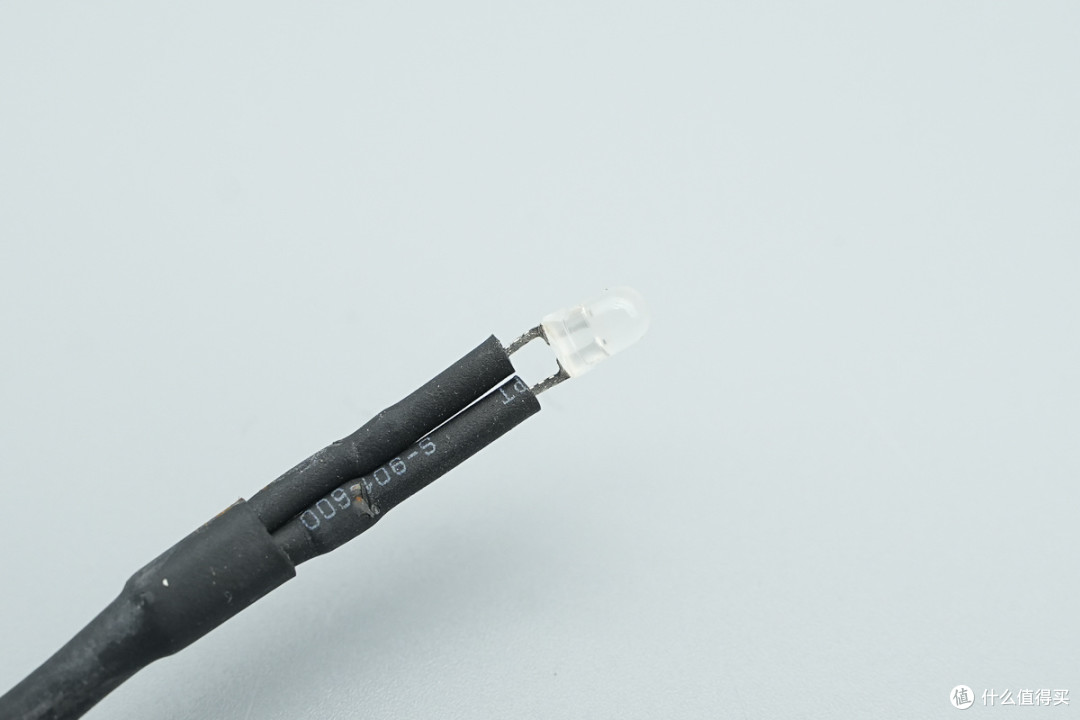

LED运行指示灯特写。

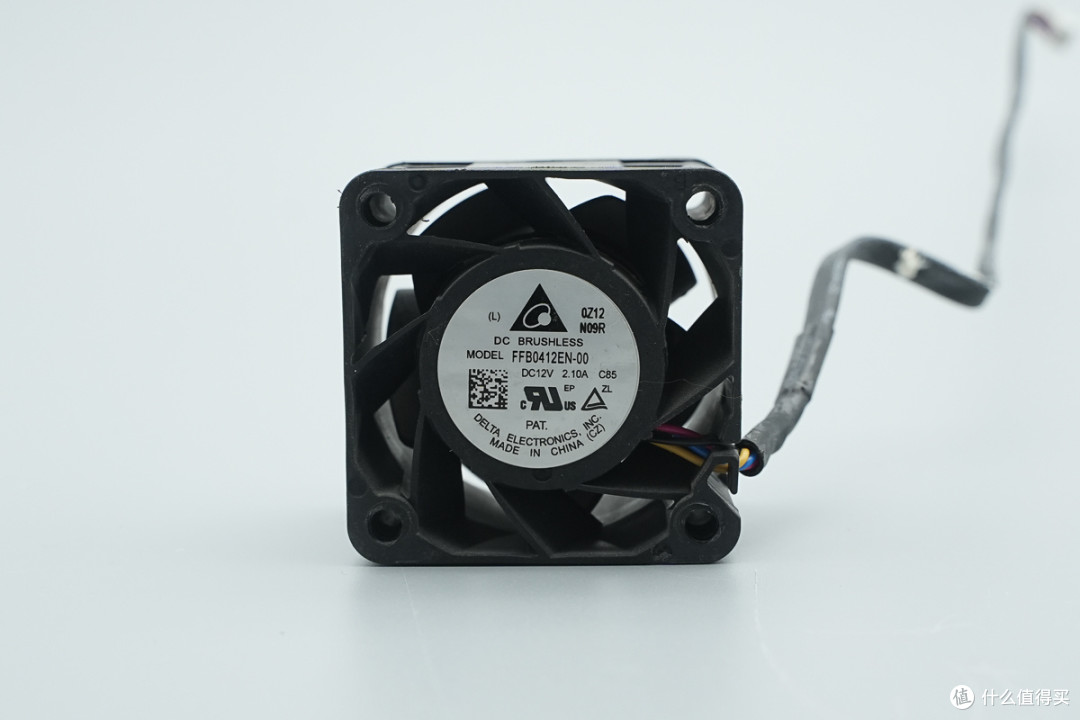

散热风扇来自台达，型号FFB0412EN-00，规格为12V 2.1A。

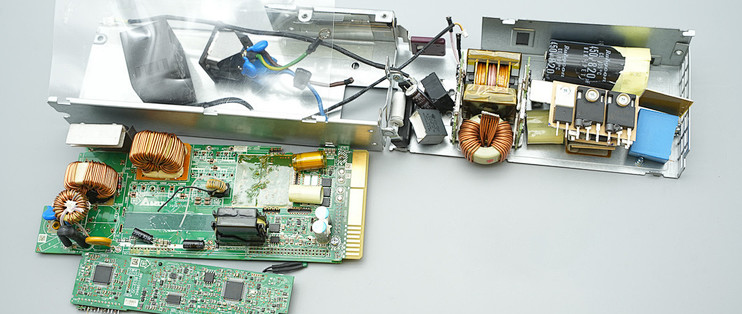

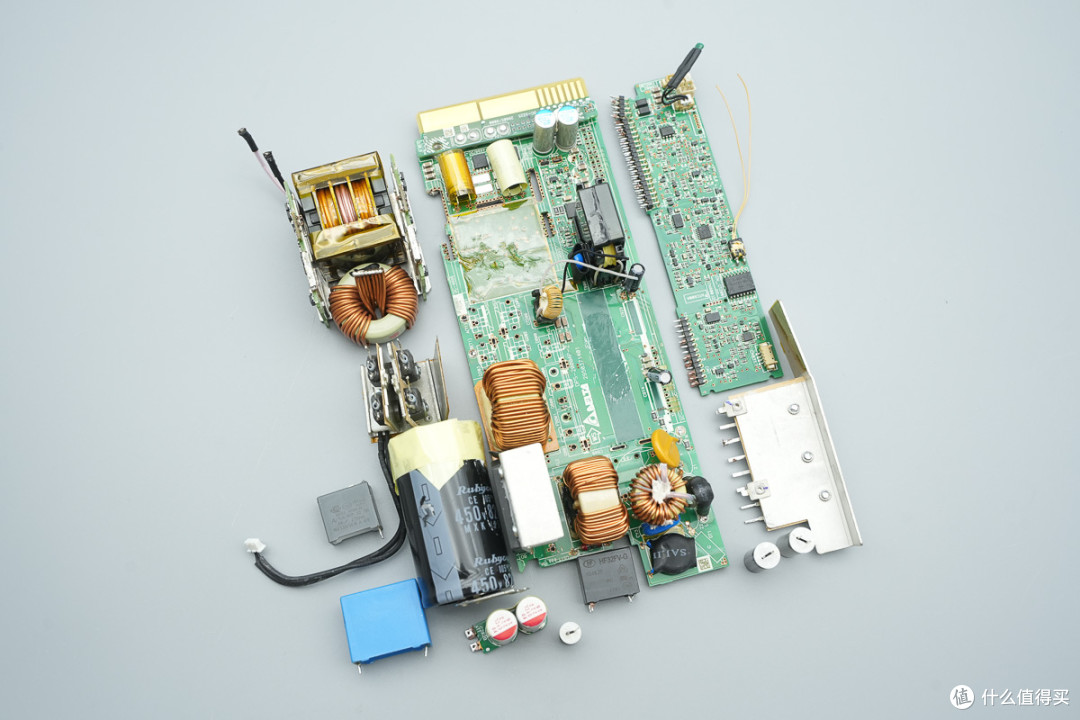

全部拆解一览，来张全家福。
服务器电源网拆解总结

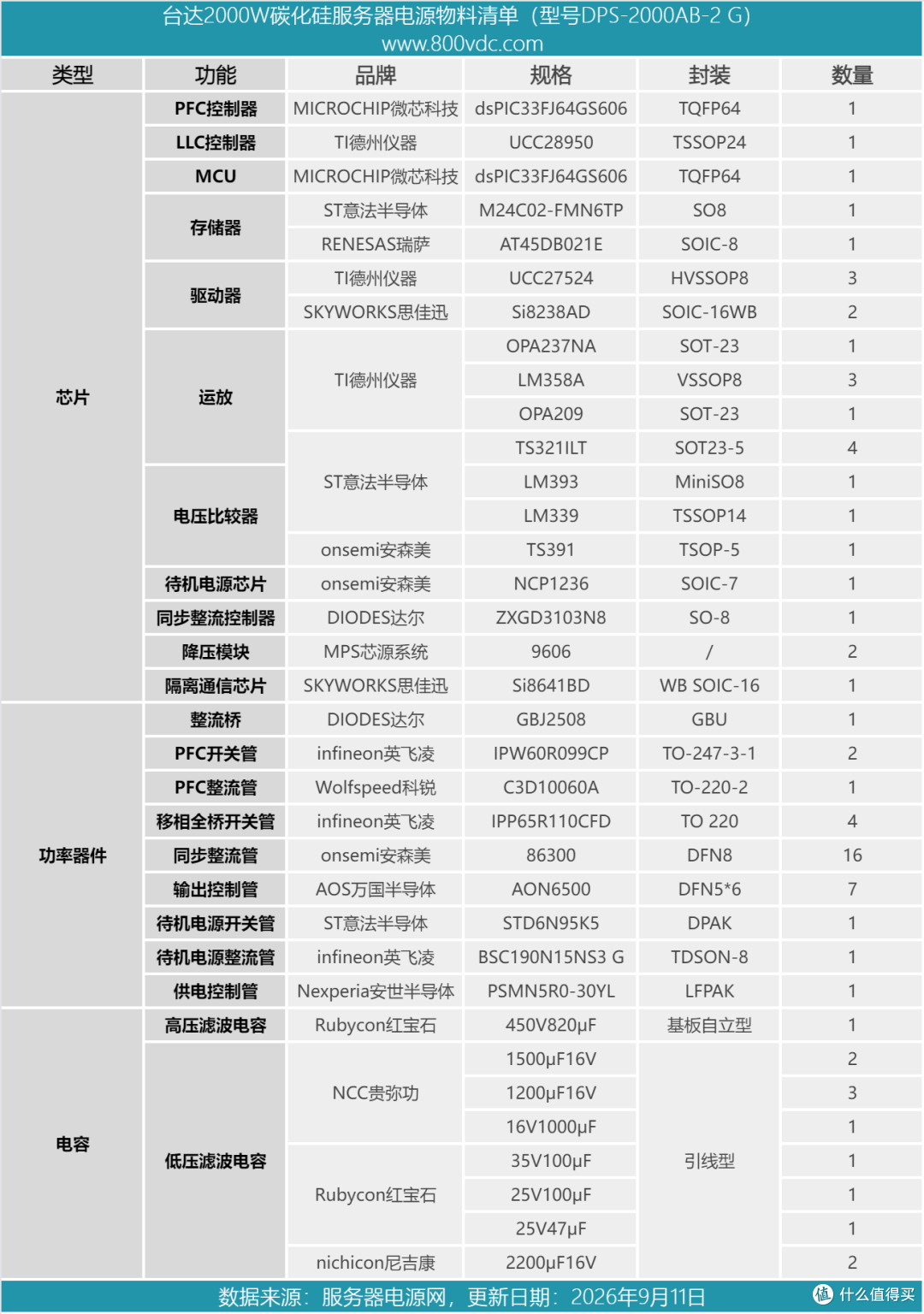

最后附上台达这款碳化硅服务器电源的核心器件清单，方便大家查阅。
台达这款服务器电源型号为DPS-2000AB-2 G，支持100-120V和200-240V交流输入，支持240V直流输入。电源主路输出电压为12V，输出电流162A，待机电源输出电压12V，输出电流3A。电源内部设有散热风扇，从尾部连接器处吸入空气，从交流输入端吹出散热。
服务器电源网通过拆解了解到，台达这款服务器电源采用PFC+移相全桥+同步整流架构，使用微芯科技dsPIC33FJ64GS606，两颗分别用于PFC控制和MCU功能。移相全桥控制器采用德州仪器UCC28950。
PFC开关管采用英飞凌IPW60R099CP，使用德州仪器UCC27524进行驱动，PFC整流管使用科锐C3D10060A。移相全桥开关管使用英飞凌IPP65R110CFD，使用思佳迅Si8238AD隔离驱动器驱动，输出控制管使用AOS万国半导体AON6500。
待机电源芯片使用安森美NCP1236，使用意法半导体STD6N95K5开关管，同步整流控制器使用达尔ZXGD3103N8，使用英飞凌BSC190N15NS3 G同步整流管。高压滤波电容来自红宝石，滤波固态电容为贵弥功和尼吉康品牌。电源内部结构紧凑，做工用料扎实。
