拆解报告：PHILIPS飞利浦2A1C 18W快充延长线插座

带USB快充立体插座是近期热门的一类插座，和传统板砖式插线板相比，前者更小也更加时尚美观，因此受到广大消费者的喜爱。PHILIPS飞利浦顺应市场潮流推出了新款延长线插座，产品采用了非常新颖的Y形三角立体设计，大大减少了体积，只有传统插线板不到三分之一的体积，并且具备三个2+3新国标插孔和2A1C USB输出接口，支持18W PD快充功能。下面我们就对这款产品进行拆解，看看其做工用料如何。

一、飞利浦延长线插座外观

产品采用蓝白配色包装盒，蓝色区域印有PHILIPS品牌、产品名称和特性标识。

PHILIPS飞利浦这款延长线插座采用摩天轮造型，由三个平面和三个弧面交替设计而成，立体机身可节省桌面空间且方便电源线插入不受阻挡。黑色摩天轮机身，耐脏且有质感，也更能吸引消费者眼球。

产品全长约1.5m。

电源线线头做了抗弯折处理，插脚侧有L、N和地线标识，规格为10A 250V~，深圳HOLDTEC昊达智能科技股份有限公司生产。

线缆柔韧表面光滑。

飞利浦延长线插座采用了3×1.0mm²横截面线缆，符合新国标规范。1.0mm²线缆比起0.75mm²旧标准可承载的电流值更大，温升更低，大功率使用更加安全。

机身顶面配备开关键和蓝色指示灯，并凹印PHILIPS品牌。

底部标注产品的参数信息

型号：SPS2314G/93

技术参数：2500W 10A MAX，250V~

USB输入：100-240V~50/60HZ 0.5A

单USB输出：USB-C/USB-A1：5V3A、9V2A、12V1.5A

USB-A2：5V2.4A

双USB总输出：5V3A

制造商：广州市昊达电子有限公司

产品已经通过了3C认证。

三个平面均为晒纹设计，并都配备一个2+3新国标插孔，此外这一面还有一个USB-C接口，支持18W PD快充。

另一面额外配备两个USB接口，并使用橘色和白色胶芯加以区别，橘色胶芯的USB-A口支持18W快充输出，包含多种快充协议。

最后一面只有一个2+3新国标插孔，旁边凹印MAX 2500W。

实测就算三个AC插头插满再加三个USB一起输出，也不会有任何打架现象。

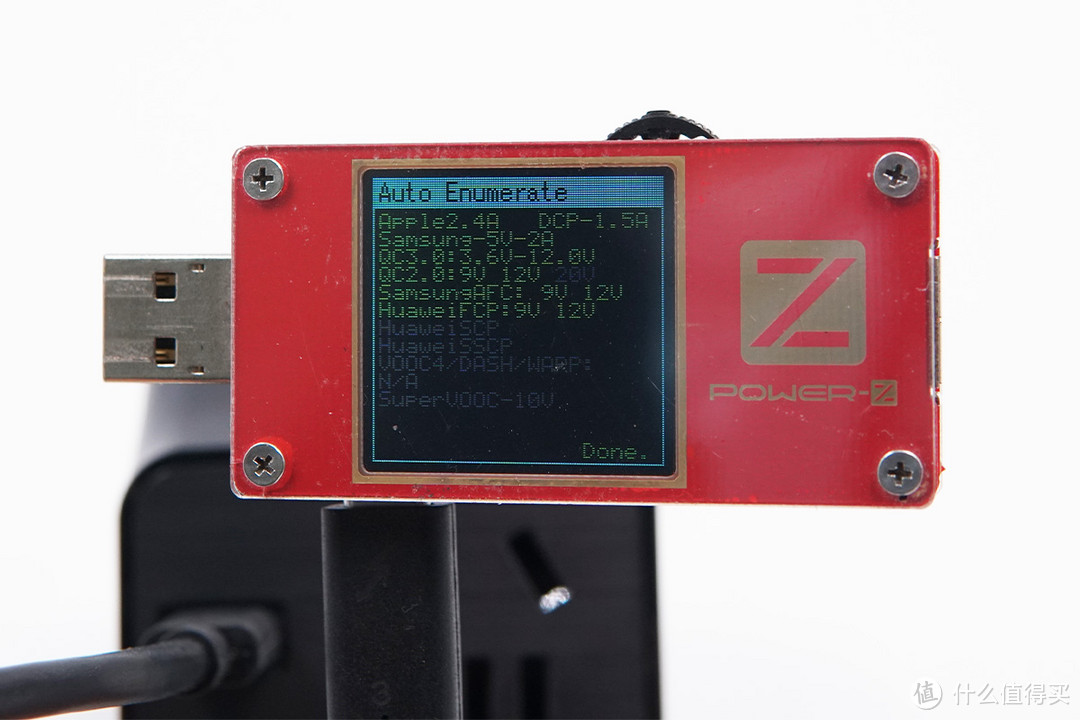

使用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议，兼容性良好。

USB-A2接口仅支持Apple 2.4A、Samsung 5V/2A和DCP协议。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，发现支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0/3.0、AFC、FCP多个快充协议，和USB-A1接口支持的协议一样。

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V2A、12V1.5A三组固定电压档位，以及3.3-5.9V/3A和3.3-11V/2A两组PPS电压档位。

二、飞利浦延长线插座拆解

机身底部外壳使用卡扣进行封装，拆掉后可见火线、零线和地线，电源线尾端使用螺丝和锁扣进行固定。

内部分为AC插孔和PCB板两部分，两者使用三根导线连接。

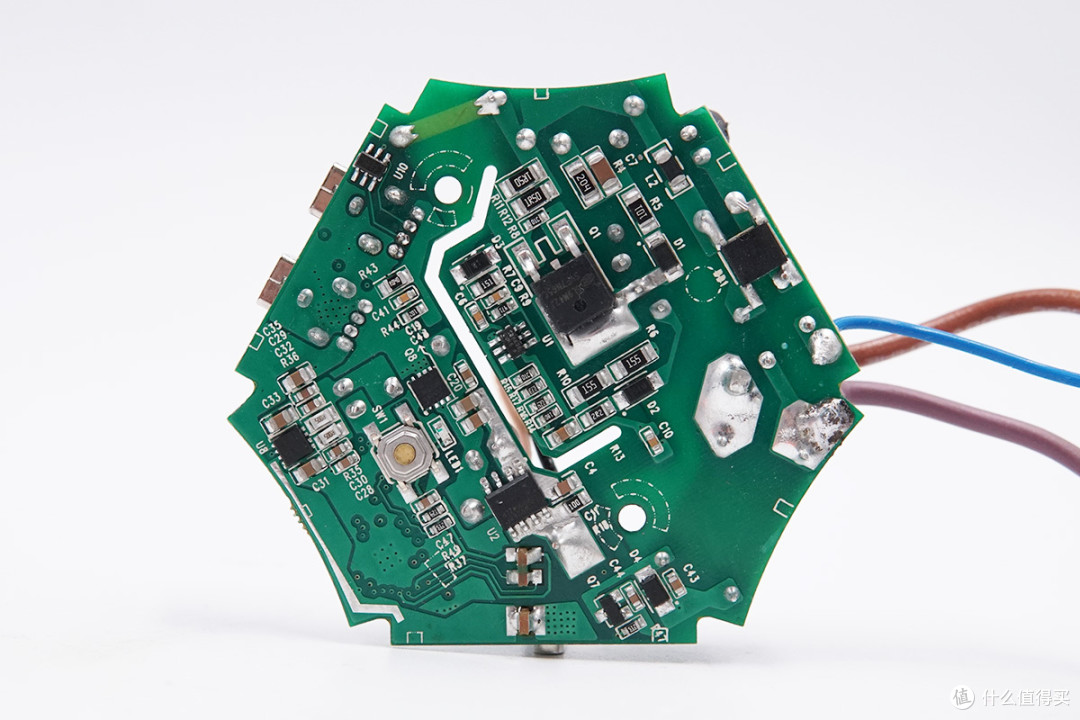

PCB板背面一览，板子中间镂空放置隔离板。

输入端ABS210整流桥。

PWM主控芯片采用昂宝OB2368。

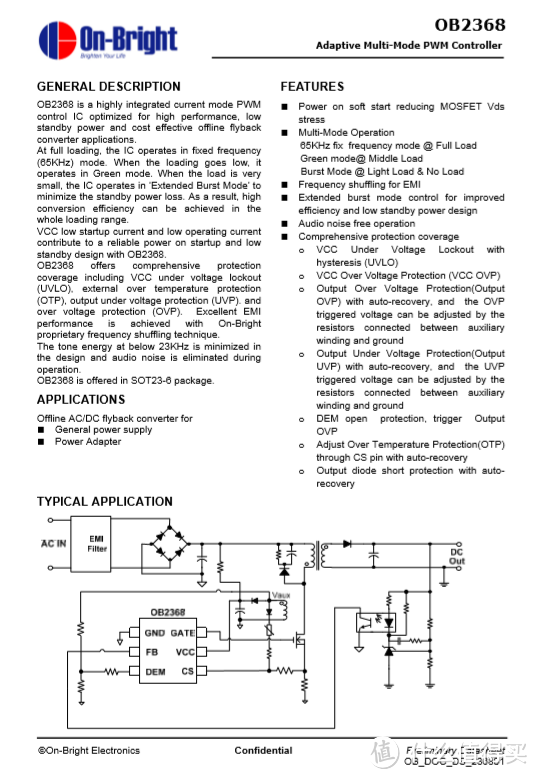

昂宝OB2368资料信息。

次级同步整流芯片采用昂宝OB2004Ax，其内置NMOS，支持3-12V输出，集成度高。

昂宝OB2004Ax 规格资料。

电源键旁边一颗威兆NMOS管，型号VS3622DS，耐压30V，这里作为USB-A2口的输出VBUS开关。

威兆 VS3622DS资料信息。

威兆VS3622DE 双NMOS，耐压30V，这里作为USB-C和USB-A1口的输出VBUS开关。

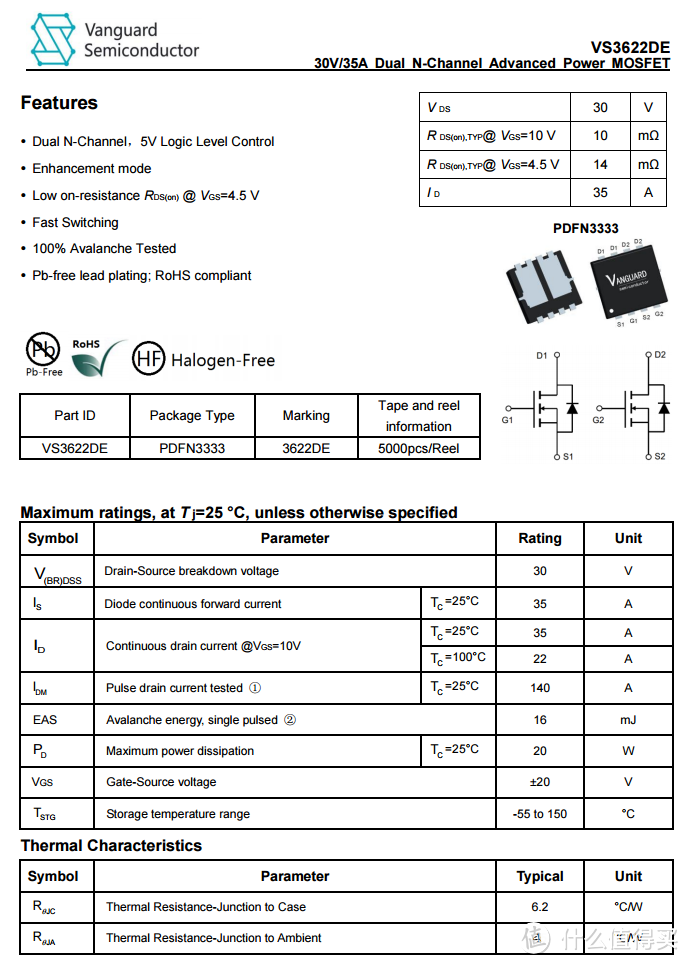

威兆 VS3622DE 资料信息。

UC2633自动识别IC，用于USB-A2口的自动识别。

电源开关键贴片焊接。

旁边还有一颗指示灯。

PCB板正面一览，中间是变压器，旁边的的电容打胶固定，固态电容旁边有两颗芯片。

OR-1008光耦，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

输出端采用珠海智融SW3510双输出同步整流降压芯片，这里作为USB-C口和USB-A1接口的降压控制和协议识别。SW3510内置有USB-C口识别及多种快充功能，芯片集成度高。

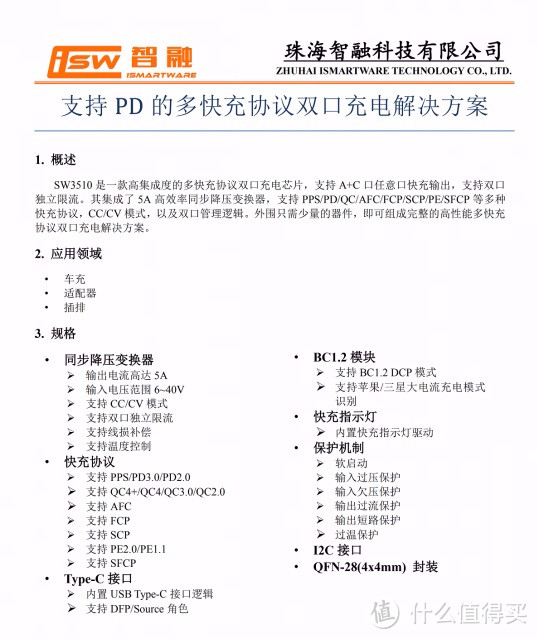

智融SW3510是一款高集成度的多快充协议双口充电芯片，支持 A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

丝印F659。

延时保险丝规格为2A 250V。

NTC浪涌抑制电阻特写，用于抑制上电浪涌电流。

旁边是三颗初级滤波电解电容和一颗工字电感。

三颗SAMXON万裕电解电容规格均为400V 10μF，三颗并联总计30μF。

工字电感外套热缩管。

变压器特写，顶部贴有信息标签。

黑色继电器特写，HF32FA-G触点规格为10A 250VAC，厦门宏发电力电器有限公司，用于转换器输出控制。

输出抗干扰蓝色Y电容特写。

降压电感外套热缩管。

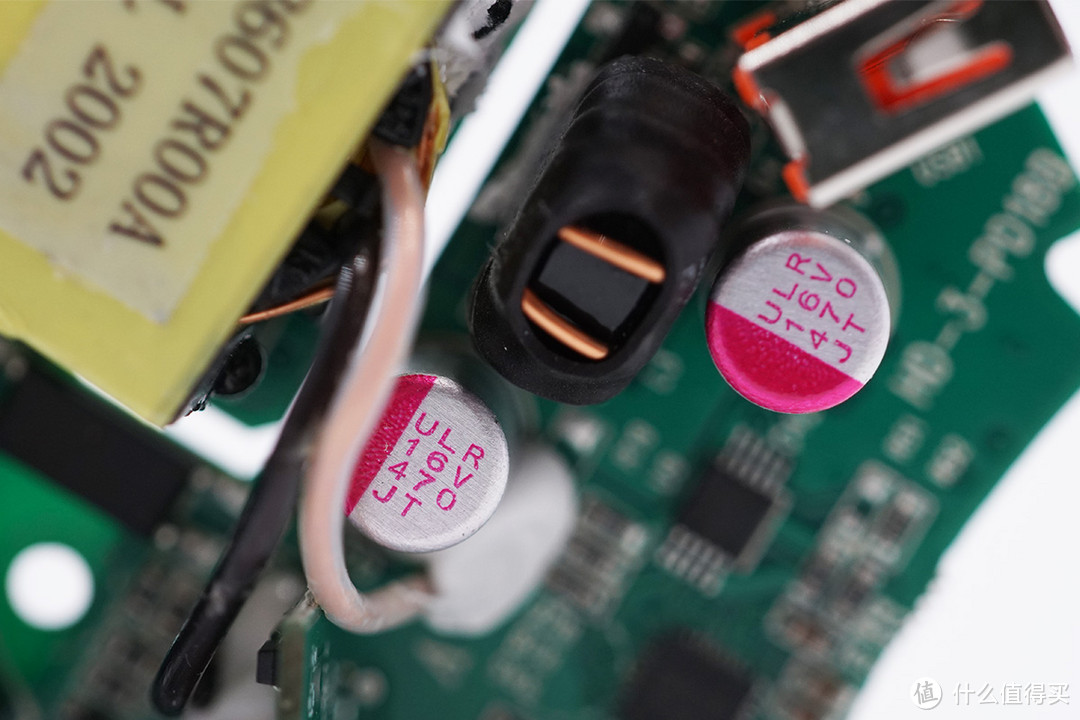

两颗输出滤波固态电容规格均为16V 470μF，万裕ULR系列。

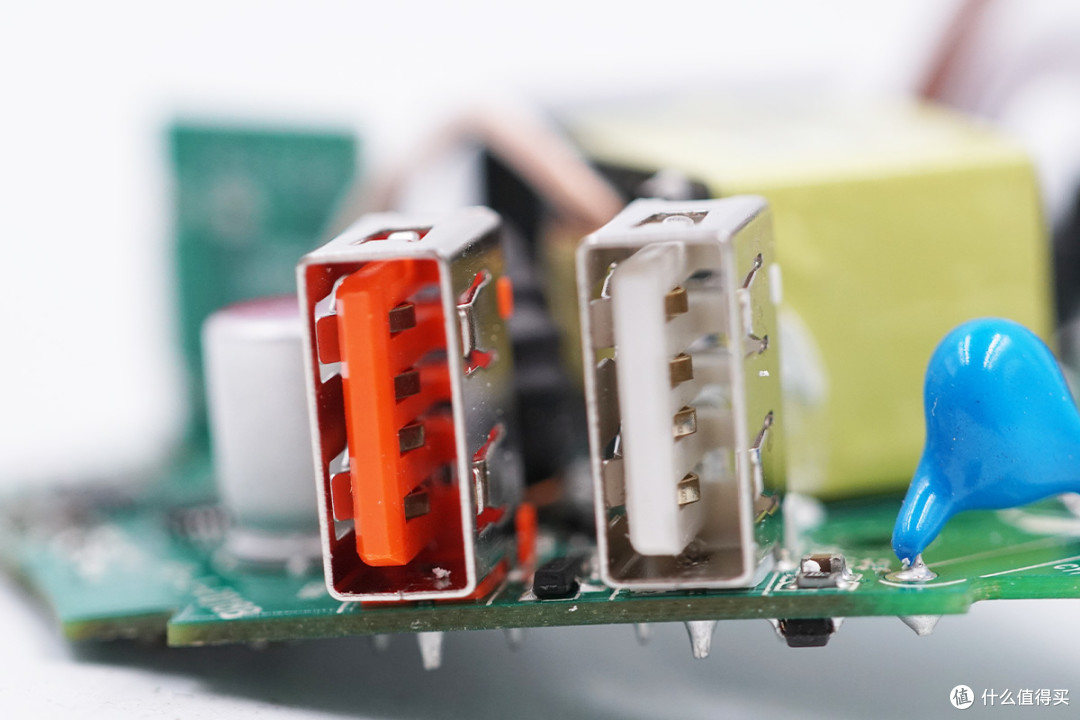

两个USB-A母座垂直过孔焊接。

USB-C接口使用小PCB板垂直焊接。

黑色塑料模具使用卡扣封装，安全门板使用固定柱固定。

安全门板拆开一览，内部设有安全门，并通过小弹簧复位。

拆开塑料壳，内部采用一体铜带设计。

塑料壳分为三层，一体铜带也有三个，分别和火零地三线连接。

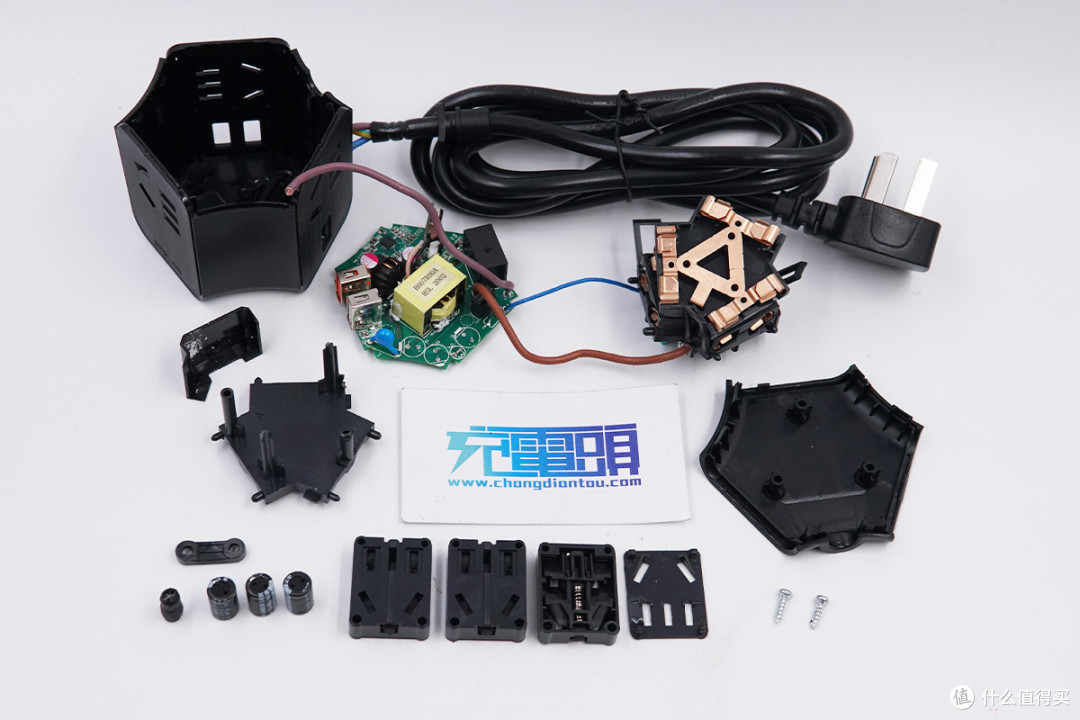

全部拆解完毕，来张全家福。

充电头网拆解总结

PHILIPS飞利浦这款延长线插座机身采用摩天轮立体造型设计，电源线粗壮结实，产品全长1.5m，配备三个2+3新国标插孔和2A1C三个USB输出接口。其中1A1C接口支持QC2.0/3.0、AFC、FCP多个快充协议，兼容性良好；C口还具备5V3A、9V2A、12V1.5A三组固定电压档位和两组PPS。除了满足日常家用电器的用电需求之外，还能直接给手机等设备进行快充。

充电头网通过拆解发现，这款产品充电器部分采用了昂宝OB2368和OB2004Ax控制器，输出由智融SW3510搭配威兆MOS组成；此外采用了万裕的电解电容和固态电容滤波，确保了长期工作的可靠性；电源线符合新国标规范，导线焊接牢固；AC交流插口采用一体铜带设计，相互之间也有塑料板隔离固定。
