也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

2020-08-05 09:31:30 15点赞 12收藏 20评论

大家好,我是饕餮

很高兴为值友们写一篇关于机械键盘的拆解文章。

之前花290元收了一把樱桃MX8.0的机械键盘,打算魔改一番,但在拆解的过程中发现这把键盘的转轴位置结构很复杂,拆解困难,琢磨了半天也没想明白这里面的结构。因此本想着在网上求助一下,看看大神们的教程,结果发现其他玩家不是拆开换个轴,就是调教个卫星大键,愣是没找到关于这个转轴的拆解文章与视频。

失望的我无奈之下只好自己动手、丰衣足食。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

不过毕竟玩了这么多年客制化,动手能力还是有的,最后的最后这款樱桃MX8.0的转轴还是被我卸下来了。所以为了给以后的玩家们铺路,能够找到参考思路,故写下这篇文章。

因为是纯技术文章,这里就不做任何科普了,直接切入主题。

如何拆解

毕竟我购买的是垃圾键盘,样子有点不堪入目,但拆解方式是一样的。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

由于樱桃MX8.0采用了地包天结构,上盖就是定位板,因此可以直接从底壳拆下来。

第一步先拔下键帽。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

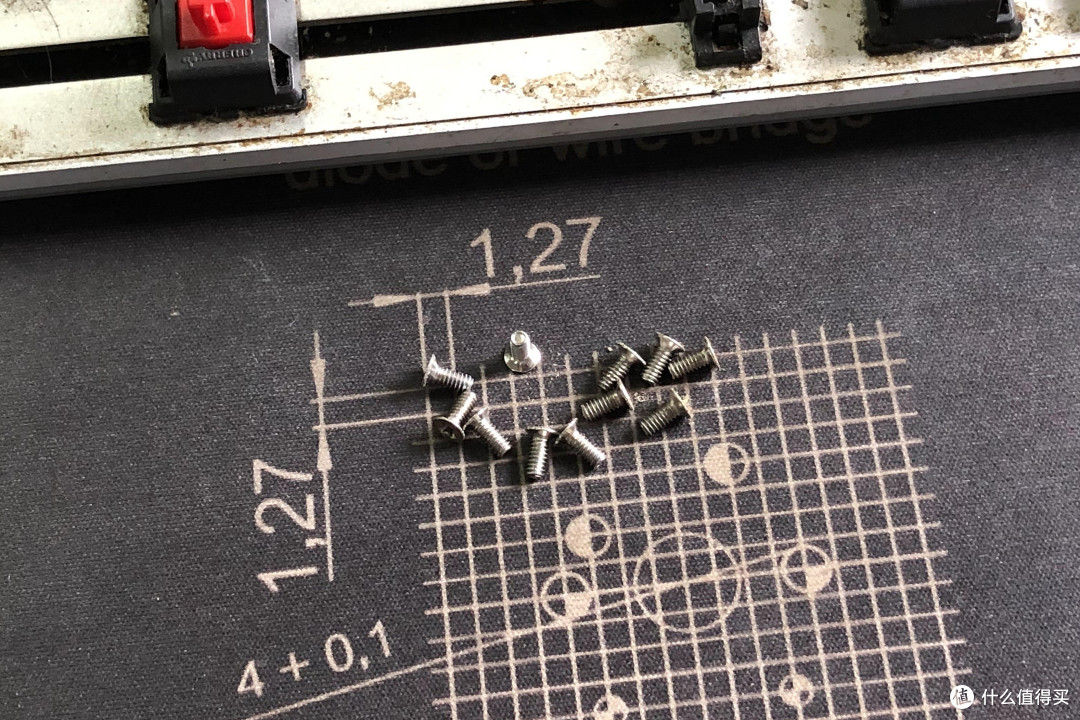

面板上一共有12颗螺丝,注意其中有一颗藏在樱桃标贴纸底下。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

取下螺丝后分离底壳与上盖,不过在底壳边缘上有7枚磁铁,在分开时需要使点力气。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

最后拔下5PIN电源线插头。

下面就是重点了,如何拆解转轴。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

第一步,在顶部的圆形脚垫下有两个螺丝,其实这两个螺丝就是固定转轴轴盖的。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

左右轴盖是同样的道理,松开螺丝后稍微扣下就可以拿下来了。

顺便提一句,键盘的数据线是卡在轴盖凹槽内的,因此只有卸下上图的轴盖才能够拿出数据线。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

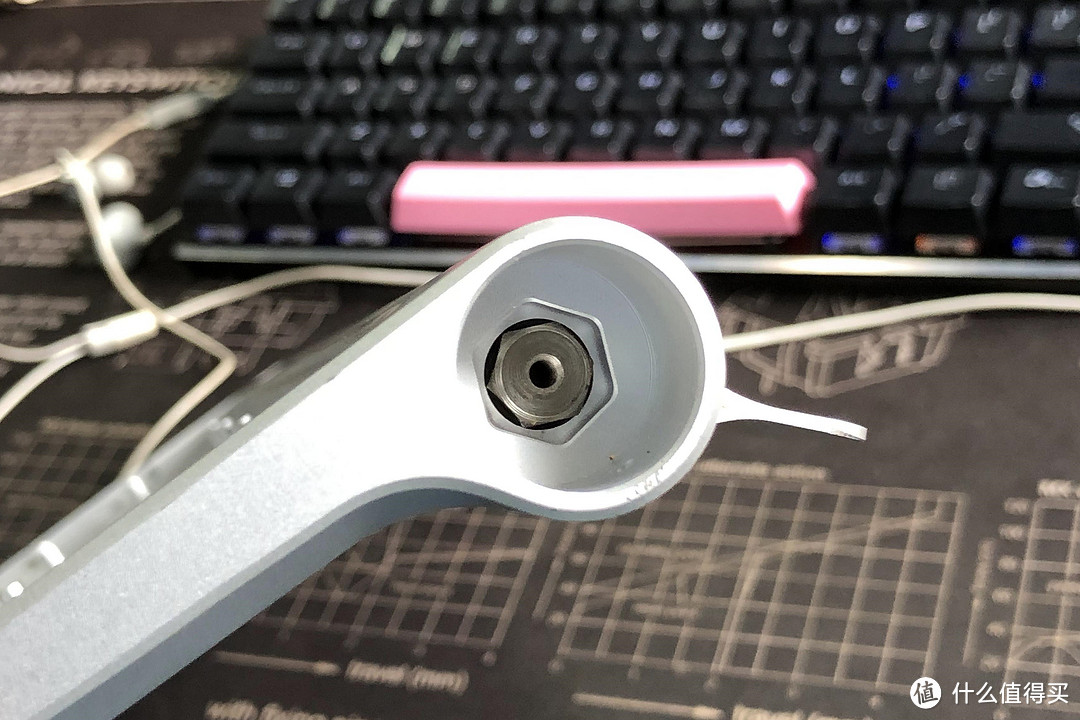

最难的部分来了,我在这找了半天不知如何下手,后来发现其里面的塑料件有一些晃量的,因此用镊子挑开就取下了这个东西。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

不过取下后貌似依然没有进展,开始以为是轴孔的螺丝固定,但转了半天也没有用。后来想了想可能是这个配件直接插在塑料固定件上了,那如何取出这个金属件呢?

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

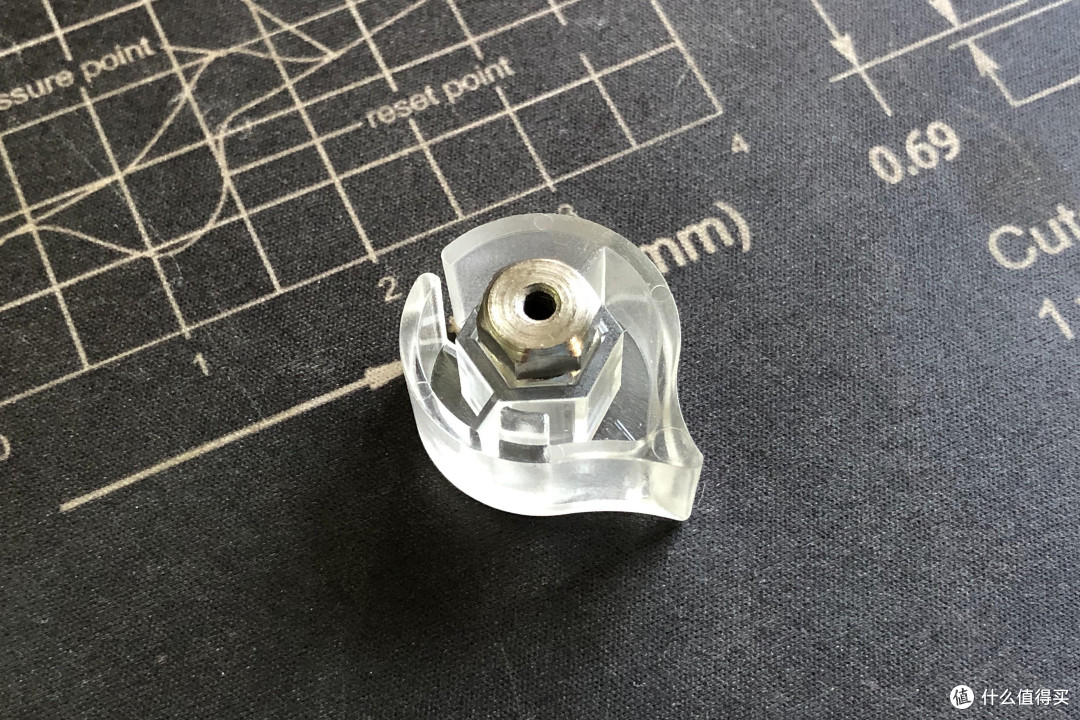

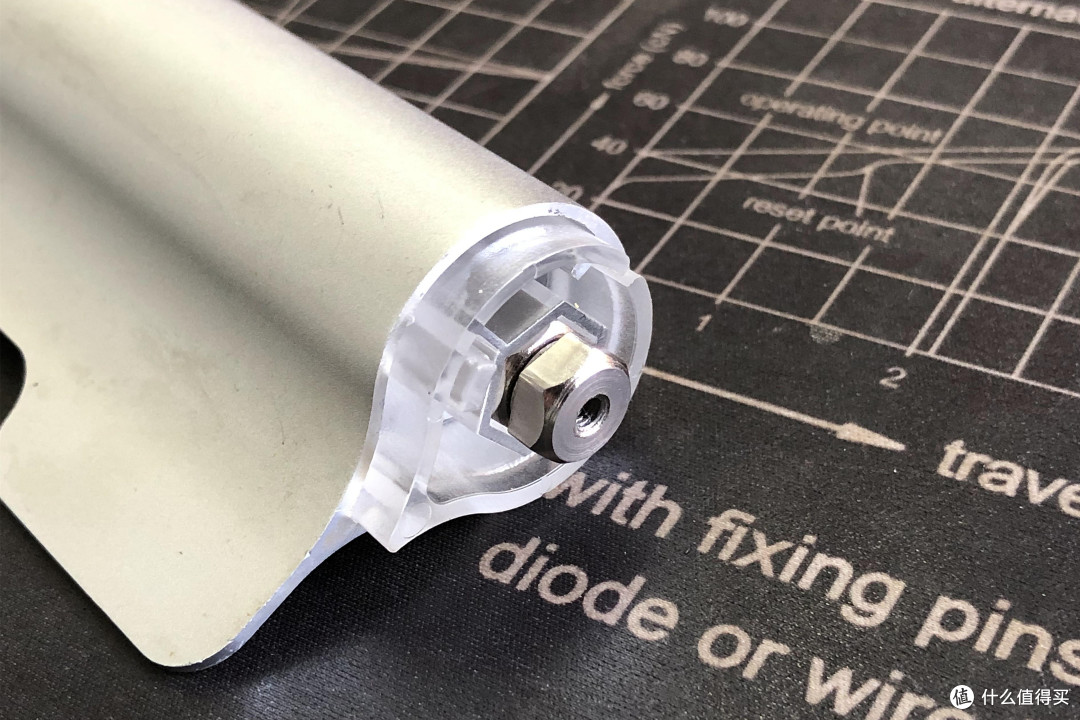

为了方便展示,我把转轴拆解下来讲解。可以看到转轴、塑料固定件与金属件的位置关系。

刚开始用镊子夹了半天,愣是没拿出来。于是灵机一动,这个件的中间不是有螺纹孔吗,用一个长螺杆一拉不就出来了吗。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

果然用力一拉就出来了,就是这两个金属件。也就是这两个东西卡住了转轴与底壳,拿下后就可以完整的卸下转轴了。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

注意,因为转轴一侧有一条限位孔,在拿取时塑料固定件上有一个小头是卡在里面的,慢慢晃动转轴就可以取下,不要硬掰。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

好了,整个拆解过程就是这些。

总结

通过拆解可以发现其结构并不算复杂,只要有一些耐心和细心就可以完美拆解了,希望这篇文章可以帮到那些对键盘改装有兴趣的朋友。

也许这是全网第一篇把樱桃MX8.0键盘彻底拆解的文章

这款樱桃的MX8.0是我非常喜欢的机械键盘,特别是精致的铝合金外壳材质以及独特的转轴结构,总有那么些客制化的味道。

比较庆幸的是这次收的垃圾MX8.0成色还算不错,边角处没有大磕碰。那在后期我应该会喷漆改色,换上新轴以及调教大键,请期待我的后期文章吧。

好了,以上就是本文的全部内容,感谢阅读。
