只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

中杯~

大杯~

超大杯~只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

除了尺寸大小,你能看出这三个机箱最关键的区别吗?

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

换个角度再看看呢?只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

从左至右分别是乔思伯的A4、U4、U5S,后部视角可以很直观看到这三款机箱分别使用了三种不同的主板+显卡安装方式

  • A4——主板倒置+显卡竖插

  • U4——主板传统正置+显卡传统直插

  • U5S——主板传统正置+显卡竖插

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

底部仅有3条显卡竖插槽位,第一次看挺不适应的,由于砍掉的7条直插槽位空出许多横向空间,因此竖插槽位可以适当靠近主板,不会贴着侧透玻璃,显卡也能获得充分的进风空间

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

从内部看则是在底部增加了显卡竖插底座,使用两颗螺丝将附赠的PCIE转接线固定在底座上即可

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

另外值得表扬的是,显卡竖插底座并不会影响机箱底部风扇的正常安装(12025标准风扇 x3),仅需注意在安装风扇前先拆下显卡竖插底座

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

插上显卡先看看效果

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

亮机显卡使用影驰名人堂RTX2070 Super HOF Classic,挑了张手头规格尺寸比较大的显卡试试兼容性,长度超过30厘米,厚度也超过双槽厚,约5厘米。正面为三风扇组成的白羊座散热系统,实测温度表现很不错。显卡竖插的情况下,要是正面能带点RGB灯效就更好啦~

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

背面带有金属背板,直插时颜值上可以加分不少,竖插则看不到显卡背部

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

插入~~~U5S最长可以支持到35厘米的显卡长度,厚度建议时别超过3槽位,太厚会贴着侧透玻璃影响散热

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

显卡竖插的机箱更适合放在地上,便于从高往低的视角欣赏显卡侧面RGB灯效“HALL OF FAME”

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

圆规正转,回到机箱外观,左右面板均采用4毫米厚得钢化玻璃,并做了黑化处理,能够透出RGB硬件灯效又不至于暴露内部走线只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

前置面板有开关机按键(LED指示灯)、重启按键(LED指示灯)、USB3.0 *2、音频输入/输出接口

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

机箱后面板,乔思伯的特色之一铭牌认证——U5S,左侧还有转接出来的供电插口和选装风扇控制按钮

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

顶部设计和U5一毛一样,按压式出风防尘网,打开后顶部可以安装240规格冷排,冷排边上是电源位,支持ATX电源,长度基本没有限制,除非同时使用20厘米以上电源+750px以上显卡。。。一般不会吧。。不会吧

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

打开顶盖后可以轻松开关电源按键,这里使用的安钛克HCG750还带有“HYBRID MODE”智能风扇启停按键,低功耗风扇自动停转降低噪音

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

HCG750为标准ATX规格,安装在这个机箱内毫无压力,仅14厘米的长度甚至可以兼容部分迷你ITX机箱

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

HCG750额定功率750w,+12V最大输出可以去到744W,搭配R5 3600+RTX2070S的情况下,负载量可能都不需要风扇主动散热,并且HCG金牌系列标配10年换新!

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

供电接口全模组设计,原装线材为黑化扁平线,为追求美观我根据U5S机箱的尺寸自己动手做了一套镀银模组线

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

再来看内部设计,三围219x418x440(mm) 40L左右的体积在ATX机箱中属于紧凑型,电源前上置可以提高内部空间利用率,除底部显卡竖插结构以外,整体结构基本和U5相似。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

背部设计也很简约,HDD/SDD硬盘直接挂载在背面,因此背板理线空间非常充裕

装机又双叒翻车。。。只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

装CPU散热翻车的情况我也见过不少,类似高度太高导致机箱侧板合不上;散热鳍片和主板供电散热模块冲突;风扇和内存打架等等,本以为都已考虑周全,没想到还是得翻车。。。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

为了以防这里不兼容那里冲突的,起初买的是一款很常规的四热管塔式散热——乔思伯CR1000白色版,高度15.8厘米正好能放进U5S(CPU散热器16厘米内),宽度12厘米左右也基本是常规标准。底座直触式设计足够平整,上方四根6毫米热管通过穿FIN工业与鳍片相连。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

鳍片边缘采用扣FIN设计,顶部有装饰板覆盖,并且带有RGB灯效,不过不支持同步控制,只能自动七彩流光变化

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

12025标准的风扇,包括线材在内整体全白设计颜值很高,扇叶带RGB效果,且扇叶支持拆装便于后期清理,翻车后续被我用在了备用方案上~~~


只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

整体颜色风格以白色为主,看起来确实挺小清新的

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

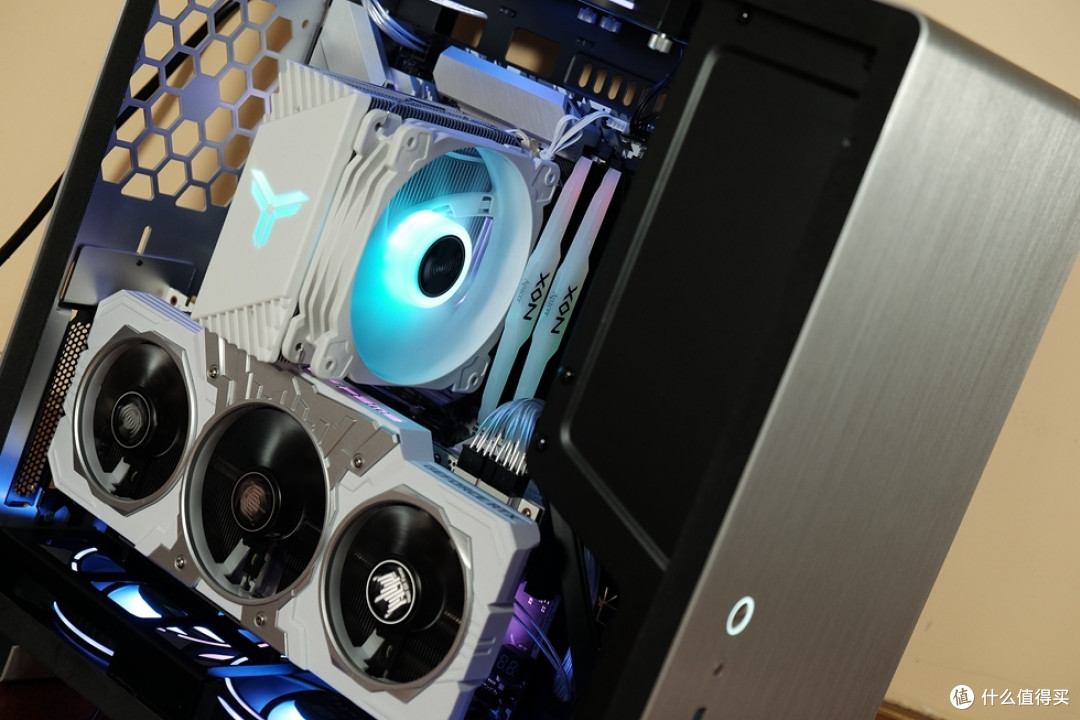

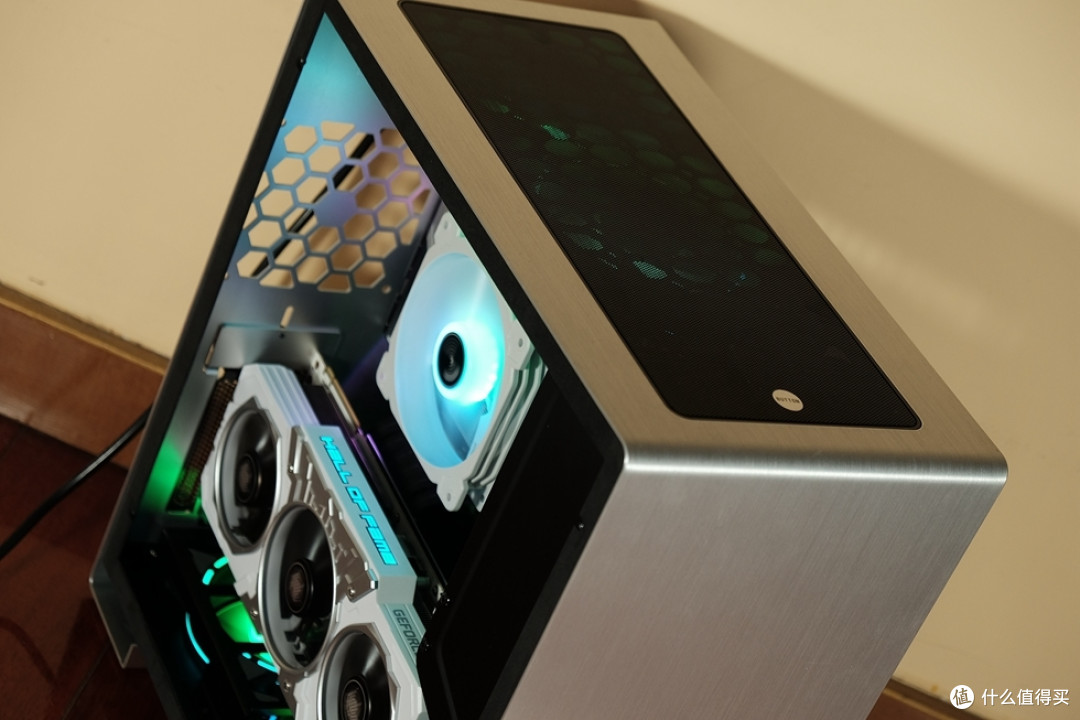

然而换个角度才发现,塔式风冷散热在这个机箱内会与竖插的显卡造成视觉冲突,竟然挡住了显卡侧面RGB灯效!挡住了RGB!挡住了RGB!

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

不知道是不是厂商有意为之,从这个角度看到CR1000竟然刚好能与这块名人堂2070S兼容,两者之间仅留有不到1厘米的空间

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

仔细观察U5S这个机箱结构后,发现机箱内主板上方还有不少空间,应该是厂家为240冷排特意预留的高度,因此最合适的散热方案还是一体式水冷,既不会遮挡显卡灯效,又能有效利用机箱内部空间

PLAN B!!!只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

由于家里没有多余的240一体水,只好翻出很久前装机用过的乔思伯下压式散热器CR701,原装风扇黑色颜色不统一,换成了CR1000上的白色RGB风扇。主板使用华擎B550钢铁传奇,之前有单独写过开箱拆解评测,内存则是宇瞻的暗黑女神NOX RGB 3600。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

使用这块主板的主要原因是板载两组5V ARGB插针和两组12V ARGB插针,主板右上和左下各有一组,位置设计很有心,正好能覆盖机箱顶部和底部的RGB接口需求

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

CR701下压式散热的兼容性做的不错,与主板和内存完美兼容

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

备用散热器换上后整机效果

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

CR701高度只有7.5厘米,上机之后明显能看出与CR1000的区别,留出显卡上方空间展示显卡RGB灯效,CPU散热与竖插显卡互不干扰。不过换了下压散热后解热能力相比塔式会弱不少,如果是使用3600X/i7-10700等以上级别CPU时,建议选用240一体式水冷。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

主板、散热、内存、显卡的颜色风格都以灰白色为主,RGB灯效也互不干扰,至此,这次装机虽然有意外翻车,但最后整机效果基本达到了我的预期,等之后有特别中意的白色一体式水冷再升级下。

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

最后看下背面,自己动手做电源定制线长度肯定不用担心,理线完全可以按照自己的思路,右下角预留出一条SATA供电线,以备硬盘供电所需

RGB灯效展示只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

白天整机RGB效果

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

更换散热后显卡RGB灯效得以完整展现

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

散热风扇虽不支持主板灯控同步,只能自顾自七彩流光循环,但轴心使用了16颗灯珠过渡比较柔和rou。旁边宇瞻的NOX RGB内存更值得表扬,完全看不出灯珠,RGB流光非常顺滑

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

前置面板开关机键通电后会有一圈白色灯光,光线较暗情况开关机很方便

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

顶部防尘网隐约透出机箱内灯效

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

顶部透出的灯效全靠这两把酷妈的HALO风扇,外层光圈加内部扇叶组成双重灯效,且支持5V ARGB灯光同步,目前还没看到颜值更高的替代品

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

底部也装了3把酷冷至尊MF120 HALO风扇,整台机箱3进2出的风扇配置内部形成正压差

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

内存RGB灯效,支持主板灯控软件同步

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

主板IO护罩处灯效,同样支持软件同步灯效

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

显卡侧面灯效,可以通过影驰自家软件控制

只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

总结

一定要用240一体水!一定要用240一体水!一定要用240一体水!只能显卡竖插的机箱,乔思伯U5S装机过程及翻车经验分享

U5S整体结构在U5的基础上进行优化,保留顶部双风扇与底部三风扇,原本会被直插式显卡阻断的风道在升级为显卡竖插后得以解决,形成类似垂直风道的散热解决方式,有效提升整机散热性能。此外,带RGB冷头的240一体式水冷才应该是U5S的正确装机方式,配合显卡竖插后展现出更大面积的RGB灯效,对于硬件RGB玩家而言U5S是个值得考虑的箱子。

虽然装机又翻车了,但也算是一次吸取并分享经验的过程吧,谁叫我喜欢瞎折腾呢。。。以上
