前言

接触电脑也已经二十多年了,从刚开始接触的386电脑到后来的奔腾CPU电脑,时间慢慢流逝,但电脑技术日新月异发展中,带动了很多高科技的数码产品。现代社会办公越来越离不开电脑了。今天我们就来接触一下反装CPU的主板,这也可能是全球目前位置第一款反装CPU主板。这款主板元得电子科技公司生产。不过找这种适用这款主板的机箱还是有点费劲,网上也有很多开放式机箱,这种机箱倒也可以安装这款主板,不过CPU的位置还是要改的一下。或者也可以用普通机箱改装一下,把侧面板抠个散热器的位置出来,这样就可以安装了。

一块益德反装CPU主板引发的电脑风暴

这下面是我多年收藏的CPU

一块益德反装CPU主板引发的电脑风暴

一. 主板外观

这款益德EDAC-B250主板采用了Q270芯片组合标准的ATX架构,主板支持六代和七代的LGA1151脚的英特尔CPU。这款主板可以安装在密封度高的机箱内只露出CPU在机箱外面。CPU反装后可以用大的散热器被动散热,可以不用风扇也能降低一定的噪音。从整体的主板做工和用料来看,比二线主板的做工有明显提升。主板标配了一张驱动光盘和两根扩展RS-232九针通讯接口。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

二.主板的细节

1. 这款益德主板正面少了很多电子元件,正面主要集中了安装了一些电容和电感、晶振,还有2条内存卡槽和2条显卡卡槽、其他插针等。主板反面主要集中了CPU卡槽、南桥芯片和一些集成块,还有贴片电阻和电容。介于这反装CPU的设计,把整个线路板有了很大的调整,把大量的滤波电容和扼流电感和集成块元件分两面安装,这样大大减少了电子元件在运行的过程中的相互(磁场、电流)等干扰。

一块益德反装CPU主板引发的电脑风暴

2. 这款主板最高支持4*64GB的DDR4内存条,这么大的内存容量,游戏玩家一定很喜欢,这能很好的解决了现在大型游戏的内存处理速度。

一块益德反装CPU主板引发的电脑风暴

3.主板还采用了M.2接口,支持四种长度的M.2固态硬盘。这种M.2的固态硬盘比普通固态硬盘快。

一块益德反装CPU主板引发的电脑风暴

4. 主板标配两条PCIX16显卡插槽,可以同时接两款显卡带动几个显示器同时工作。主板支持6个SATA lll接口的硬盘插口,可以安装我们常规的机械硬盘或固态硬盘。还有两个扩展PCI插槽备用和一个PCI-EX1声卡插槽。

一块益德反装CPU主板引发的电脑风暴

5. 背板的插口比我们一般常用的电脑多了一个Type-C接口,主板上自带四个USB3.0和二个USB2.0接口。主板配备两个支持1000M网卡接口,更注重于重要设备的网络保护,我们可以一个接内网,一个接外网,不用经常拔网线切换,只需要在电脑上设置一下就完美解决了。背面的三个(VGA/DVI/HDMI)不同型号的显示器插口,能满足各种电脑显示器的需求。

一块益德反装CPU主板引发的电脑风暴

三.开放式机箱的制作

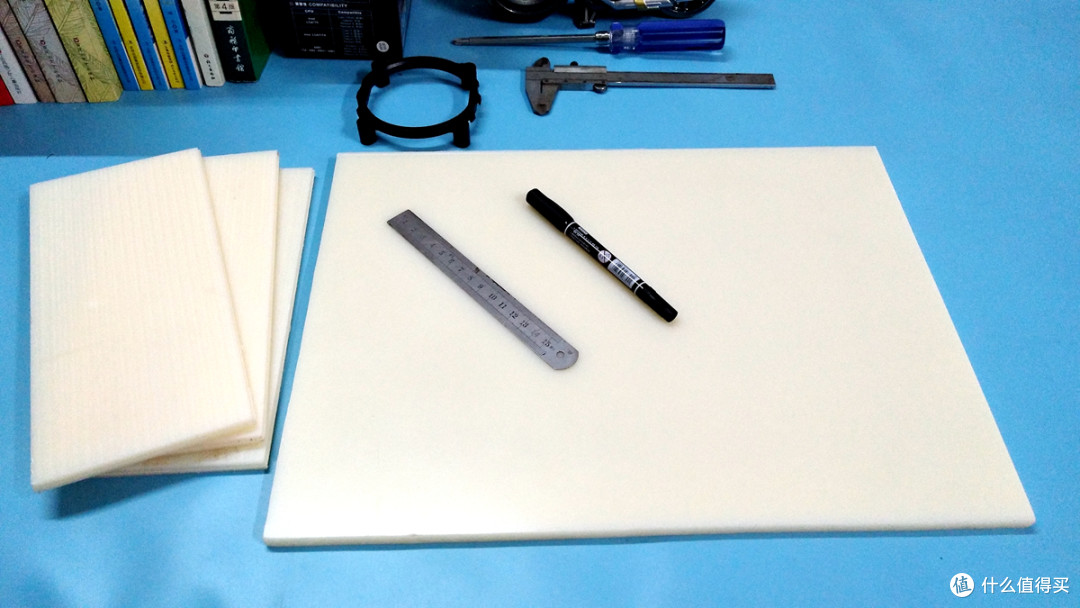

有了这主板,网上查看了一下,没合适的主板,开放型的机箱也需要改动,所以毫不犹豫地就想到自己做机箱,比较自己还是很喜欢DIY各种零件的。所以就开始选材,最终选定用ABS材质的10毫米板材,这样的板材不仅牢固得好,而且还绝缘。

一块益德反装CPU主板引发的电脑风暴

板材开始先划线,再开始沿着自己设计的孔位,把需要切除的地方排孔后挫平整。

一块益德反装CPU主板引发的电脑风暴

初步把主板的外轮廓和孔位画好定位。下一步就是打眼开槽。

一块益德反装CPU主板引发的电脑风暴

至于开孔槽,大槽位就用电钻排孔后挖出,再用锉刀挫平毛刺。这是个体力活,还好以前做过机械加工。这点孔对我来说还是小菜一碟。

一块益德反装CPU主板引发的电脑风暴

有几个小孔,因为螺丝不是自攻螺丝,固定主板的螺丝是用的元机螺丝,所以打小孔后,用丝锥攻丝,这样有利于螺丝的固定。

一块益德反装CPU主板引发的电脑风暴

经过了几次主板的比对,后来又增加了几个槽位,这槽有利于背面穿线过来,不至于线都从侧面穿过来。经过了几个小时的制作,最终把机箱孔和槽位都打好。

一块益德反装CPU主板引发的电脑风暴

组装这四块ABS板就,就完成了这简易的开放式机箱。

一块益德反装CPU主板引发的电脑风暴

四.电脑整机安装

在安装主板到机箱前先把CPU和散热器安装好,我制作的机箱是可以横放,也可以竖装。在安装主板是横放安装比较好拧螺丝,先在机箱板上安装7颗固定主板的螺丝柱,这样把主板和机箱凌空5毫米左右,把主板安放到机箱板上,对了一下7个孔位,还好基本6个孔位能准确对上,1个孔位就空着也没关系了,比较一般装电脑的时候,都只装4个螺钉,我这装6个螺钉已经相当牢固了。

一块益德反装CPU主板引发的电脑风暴

安装CPU时要细心一点,不要戳到CPU卡槽上的针脚,CPU的有两边小凹槽的一面要对应主板上的两个凸点位置,千万不要随意方向放进去。放入后及时盖上固定。再开始安装散热器的固定支架。

一块益德反装CPU主板引发的电脑风暴

支架安装后,在CPU中间均匀地涂抹导热硅脂,涂抹后及时把散热器安装固定好,主板安装的第一步已经完成了。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

固定好主板后,安装固态硬盘和内存条。内存条如果使用两条的,建议买同型号的DDR4同频率的内存,插到主板上最好是插到同颜色的插槽中,这是主板上设计的双通道。有利于速度的提升。比插两种不同颜色的插槽速度有提升哦。

一块益德反装CPU主板引发的电脑风暴

电源按钮是网上买的常开开关,我把原来的线剪断后焊接到开关接头端,再把电源按钮插入孔中。指示灯也直接按入机箱板中,这四根线的长度刚刚好。

一块益德反装CPU主板引发的电脑风暴

我在制作机箱板的时候,都在插口位置开了穿线孔,这样方便以后从背部穿线。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

CPU散热器反装后,主板上面显得空荡荡的,除了固态硬盘和内存条,就缺个大件显卡了。这样看起来也很简洁,即使不使用独立显卡,这样也能正常开机使用了。

一块益德反装CPU主板引发的电脑风暴

这款主板其实也可以不用独立显卡而工作,在工业应用中可以直接使用主板自带的集成显卡而工作。在家庭应用中使用独立显卡是常规配置。

一块益德反装CPU主板引发的电脑风暴

最后安装上显卡。这样整个主机安装成功。整体采用卧式安放,这样主机显得平稳扎实。在南桥芯片的位置,我也安装了一个风扇,夏天的时候可以开启一下。这样有利于电脑稳定工作。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

五. 电脑系统安装和软件安装

电脑主机在接上显示器和键盘鼠标,插上电源就可以开始工作了。怀着激动的心情按下电源按钮,主板一次性点亮。

一块益德反装CPU主板引发的电脑风暴

开机后显示已经进入BIOS后,这款BIOS是由AMI公司设计生产的,这BIOS也被一线品牌的主板做应用。主板默认U盘启动,就直接用U盘安装系统,准备安装U盘里的WIN10 系统。这次我是使用了低功耗的英特尔G3930CPU.主板完美支持,内存使用8G影驰DDR4。硬盘开始是使用的联想固态硬盘,只是安装后识别不了这块固态硬盘,所以后来改用西数2T机械硬盘。这样一来开机速度和运行速度打了折扣了。显卡使用了技嘉的GTX1660TI 6G。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

安装顺利完成,开机进入WIN10界面,那熟悉的界面又一次出现在眼前了。一般安装完系统后,我开机后就会先安装个360安全卫士,安装完后就升级一下漏洞和补丁。再安装一下聊天软件和音视频编辑软件。全部安装结束。

一块益德反装CPU主板引发的电脑风暴

软件安装完成后,先使用鲁大师优化了一下系统,然后就开始测试一下电脑的性能。这测试下来的截图,总体来说CPU性能偏低了点,固态硬盘换了机械硬盘后速度也不够快。如果要提升性能的话,只要更换这两件就能达到电脑整体性能的平衡。整体运行测试后,手摸了一下CPU的背面固定块,稳定和室温一样,看来这低能耗CPU还是没多少热量。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

下载一个网络游戏,使用主板网卡,下载速度基本稳定在10M/秒速度,(下载速度和宽带速度和网站传输相关),我这次下载速度均匀,下载完成后安装,登录后把显示设置成最高,画面也不卡顿。

一块益德反装CPU主板引发的电脑风暴

一块益德反装CPU主板引发的电脑风暴

六. 总结

这款益德EDAC-B250主板的配套机箱市面上很少,反装CPU主板的创意很独特,这双面线路设计,很好的减少了电感和电容等元器件的磁场干扰。双面的散热也相对分散了,有利于电脑长时间使用。这次标配的四个RS-232九针通讯接口虽然家庭没用上,但这接口对很多工业电脑还是必不可少的,这工业机械里的感应器和传感器等设备都在使用这种九针通讯接口。主板的扩展槽也都配备齐全,使得以后电脑的升级扩展提供了保障。这种主板的稳定性只要能达到极限测试,那工业用电脑会有更大需求。

优点:

1.双显卡槽设置

2.配双网卡插口

3.主板自带三种显示器接口标配

4.4个RS-232串口,适用连接各种工业检测设备或远距离数据采集设备

5.可以全封闭电脑主机,使用外置铝合金散热器自主散热。

缺点:

1.简易包装盒没有印刷图案

2.没有说明书,没有背板

3.特殊机箱不宜采购,

4.南桥芯片没配散热器
