拆解报告：网易智造10000mAh无线充移动电源

如今手机功能越来越强大，相应的耗电也是越来越高。除了手机本身内置大容量电池以及配备快充充电器进行应对之外，为用户设计一款便携便用的移动电源同样很重要。近期知名品牌网易智造便推出了一款无线充移动电源供消费者选择。

这款移动电源容量10000mAh，使得产品整体大小重量适中，方便日常携带和使用。其配备1A1C接口和无线充功能，支持18W双向快充和10W无线充，可满足三台设备同时充电。另外机身前后均设有支脚，外出在休息区落脚时，可把其放在桌面上充当支架使用，十分方便。下面充电头网就对这款移动电源进行拆解，一起看看其内部设计做工如何。

一、网易智造无线充移动电源外观

包装盒设计简约，正面设有产品名称和网易智造品牌logo。

背面贴有产品参数信息贴纸。

打开包装，移动电源和数据线外套防尘袋。

包装内全部东西一览，包括移动电源、USB-A to USB-C数据线和使用说明书。

这款移动电源采用松林绿配色，机身壳表面磨砂处理，边角采用弧面设计，机身整体扁平圆润。

机身正面中心设有无线充，环形软胶垫使手机和机身壳有空隙，帮助散热。

旁边设有支架，横放时用来支撑手机。

机身侧面设有电源键。

顶部配有1A1C接口和5颗LED指示灯，靠近接口的指示灯用于指示快充状态，另外四颗是电量指示灯。

机身背面两端分别设有支架和标注产品参数信息。

背面接口旁边也都标有相应输出功率信息。

产品名称：网易智造无线充电宝

型号：NIT-MP-01-ZDPD1W-GN

颜色：松林绿

电池容量：10000mAh（典型）9500mAh（额定）

额定容量：6000mAh（5V2.4A）

锂离子电池额定能量：37Wh

USB-C输入：5V2.4A、9V2A

USB-C/A输出：5V2.4A、9V2A、12V1.5A

USB-C+USB-A总输出：5V2.4A

无线充输出：10W/7.5W/5W

将机身正背面支架全部展开，产品立马摇身一变成为立式无线充电板。

产品实际使用一览，边充边刷剧，解放双手使用更方便，非常实用的设计。

接下来使用游标卡尺实测移动电源机身长154.68mm。

宽度为75.24mm。

厚度为15.37mm。

和iPhone 11 Pro Max大小直观对比，两者大小相当。

移动电源净重约为238g。

使用ChargerLAB Power-Z KT002读取USB-A口的输出协议，显示支持Apple2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0多个快充协议。

使用KT002读取USB-C口的输出协议，显示除了支持Apple2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP、SCP、MTK PE+2.0协议外，还支持PD3.0快充协议。

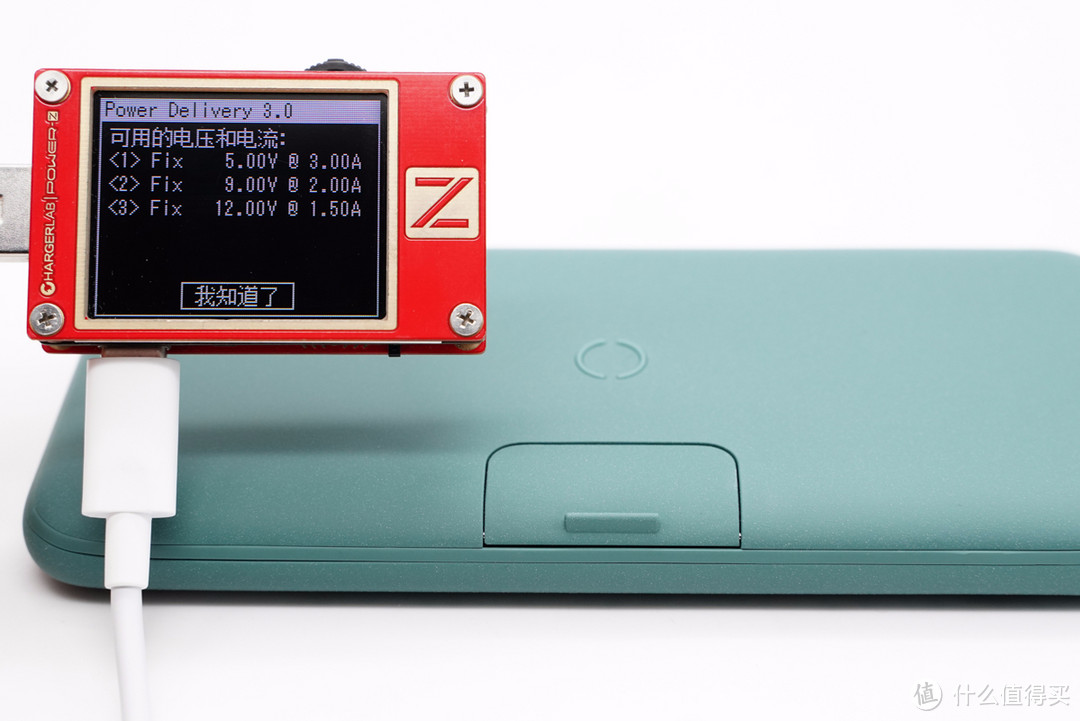

除此之外，PDO报文显示USB-C口还具备5V3A、9V2A和12V1.5A三组固定电压档位。

二、网易智造无线充移动电源拆解

将机身壳拆开，边缘采用卡扣进行封装。

无线充电线圈放在电芯上，之间有隔磁片隔离。

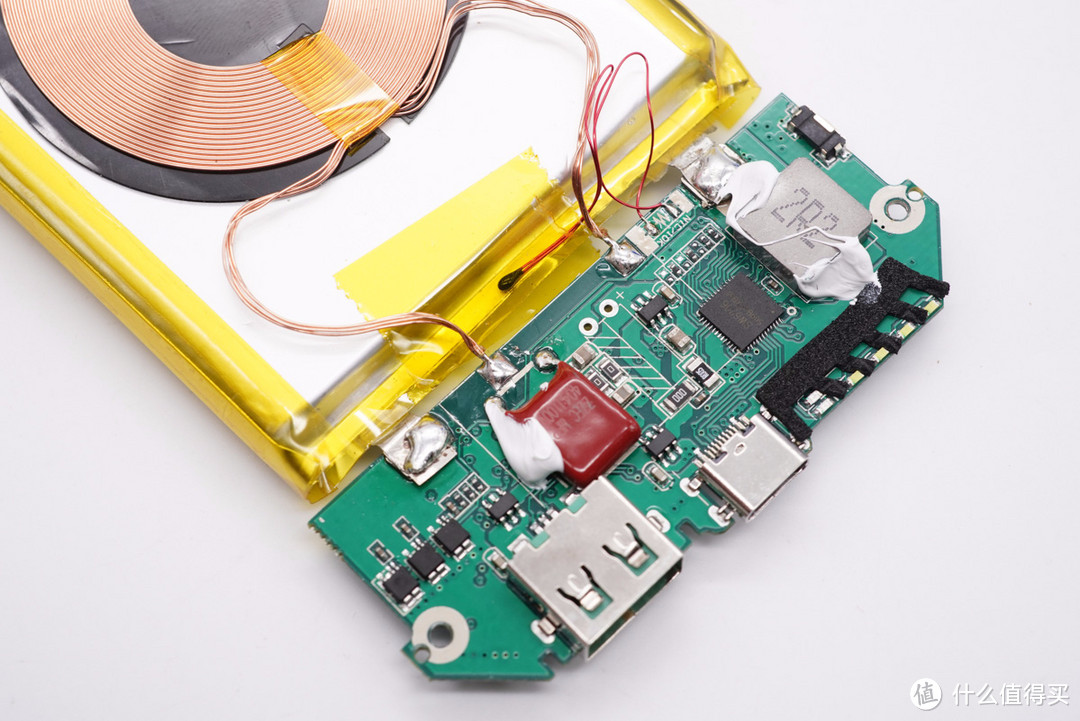

PCB板使用螺丝固定，电感和谐振电容打胶加固。

取出电芯和PCB板，电芯另一面贴有泡棉胶，底部贴有红色绝缘纸保护。

PCB板背面一览，右侧对应电感和主控芯片处露铜加锡处理，主控芯片处还做了过孔设计，增强散热；USB母座沉板过孔焊接，降低机身厚度。

经过对PCB板正背面电路观察分析发现，网易智造10000mAh无线充移动电源采用一颗主控芯片进行升/降压转换实现1A1C双口任一口快充输入/输出，采用无线充电主控芯片加一体化驱动器控制无线充输出。下面我们从电芯放电到三路输出来了解各元器件信息。

取下无线充电线圈，下面有电芯参数信息，规格为3.7V/10000mAh/37Wh，三维尺寸113*65*9mm。

在电芯前端设有热敏电阻进行温度监控，粘贴胶带固定。

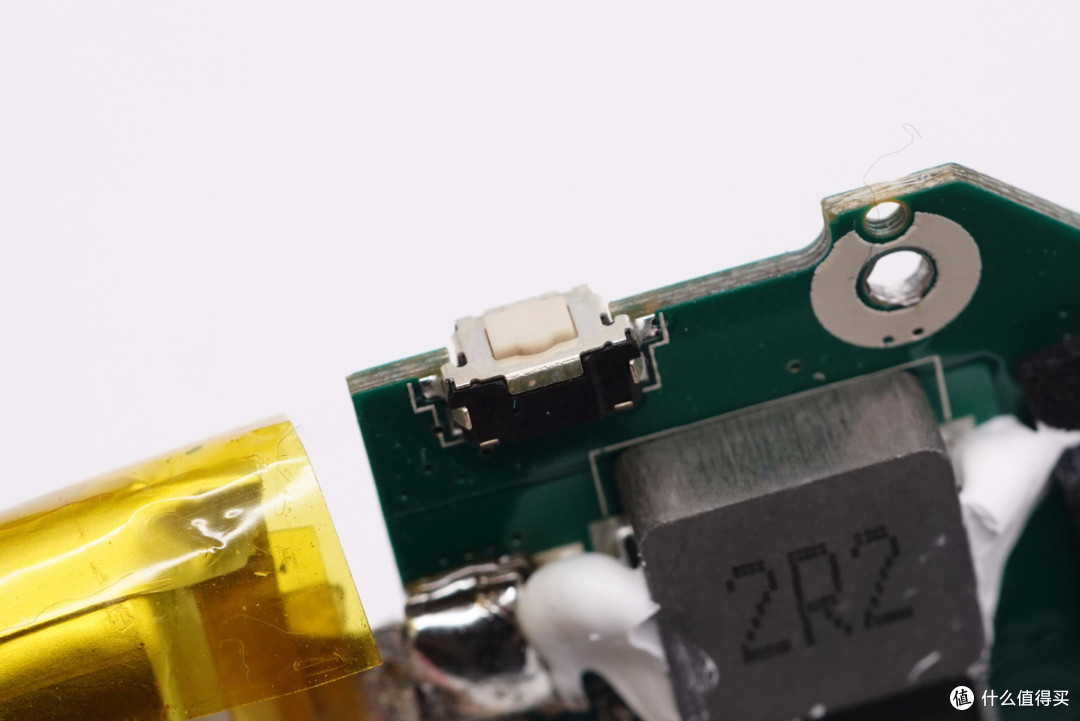

电源键特写，贴片焊接。

三颗苏州XYsemi赛芯微XB7608A多合一锂电保护芯片并联，用于电芯保护。

赛芯微 XB7608A 详细资料。

移动电源主控芯片采用智融SW6206。SW6206是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A+A+B+C+L口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、USB PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，LED灯、数码管显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

智融SW6206详细参数资料。

2R2升降压电感特写，大尺寸降低温升，并且涂胶固定导热。

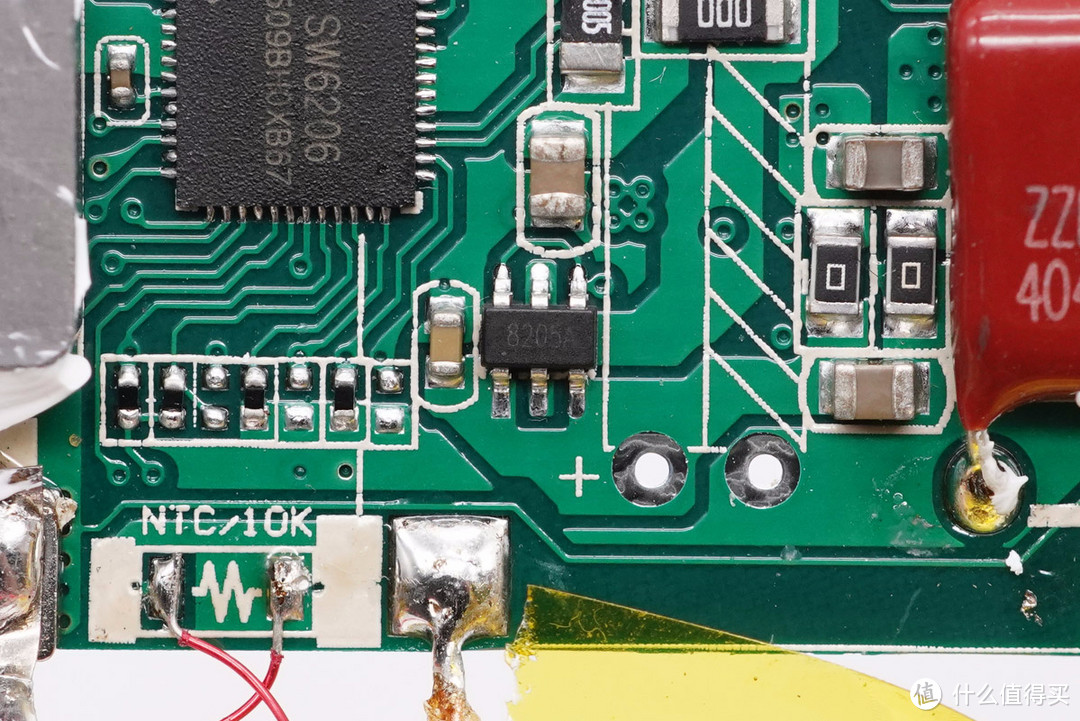

8205A MOS管，用于输出端口切换。

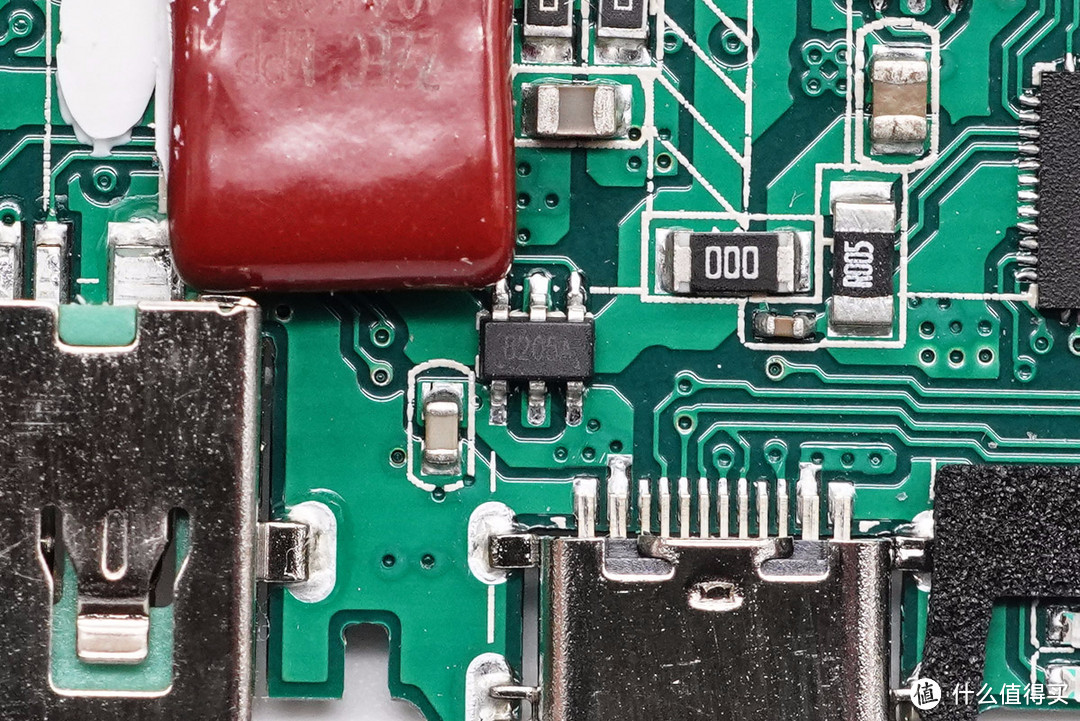

8205A MOS管，这颗用于USB-C口输入输出切换保护。

USB-C母座特写。

另一颗8205A MOS管，用于USB-A口输出保护。

USB-A母座特写。

无标单片机用于无线充电发射控制。

LED指示灯特写，使用泡棉进行隔离防止串光。

卓芯微无线充电一体化发射芯片，丝印4HJ06，内置驱动级和全桥功率MOS管。

ZZEC科雅无线充专用谐振电容，规格为0.4μF 100V。

无线充电线圈特写，采用漆包线绕制。

全部拆解完毕，来张全家福。

充电头网拆解总结

网易智造这款无线充移动电源采用松林绿配色，别具一格。产品机身扁平，边角圆润，外壳表面磨砂处理。这款产品的一大设计亮点便是机身正背面设有支脚，外出在休闲场所可充当支架进行使用，解放用户双手。此外其支持QC、AFC、FCP、SCP、PD等快充协议，支持18W快充和10W无线充，满足市面上绝大多数品牌手机充电需求。

充电头网通过拆解发现，移动电源采用一颗智融SW6206主控芯片进行升降压转换，控制1A1C接口输出，集成度很高，可精简电路降低成本。电芯配有保护电路和热敏电阻，实现过充过放和过热保护。无线充电由主控芯片和驱动器组成，集成度非常高。USB母座沉板焊接，电感电容打胶加固。
