自己动手丰衣足食 篇一:让UPS起死回生-自己给APC BK650换电池

2019-11-10 19:48:24 40点赞 218收藏 90评论

一、前言

服役了三年多的APC BK650 UPS开始报错,断电后连接的电器也跟着断电,成了一坨巨大的排插。打电话给售后(我才知道售后是大名鼎鼎的施耐德电气),售后很负责的告诉我他们从来不修UPS,建议我买一台新的让UPS起死回生-自己给APC BK650换电池。作为老电工的儿子,祖传的电工工具终于得以出场了。

bk650bk650

二、拆解

先用螺丝起拧出背面所有螺丝,轻松的打开了外壳。里面电路板、变压器、电池整整齐齐。电路板没有烧灼的痕迹,把电池拿下来一看都已经鼓包了,而且两极氧化严重。UPS里的控制电路我不懂,高中物理知识告诉我它应该就是就是把电池的直流转成220v交流电实现断电后供电的。若是控制电路板或变压器坏了通电后应该不能输出,我这只是报错,而且电池拆下来用万用表一测电压几 乎为0,基本确定是电池问题。

拆开后的样子拆开后的样子

电池正面电池正面

电池鼓包电池鼓包

上网一搜居然有商家在卖同品牌的电池,虽然型号不一样但尺寸、容量、电压都是一样的。果断下单!让UPS起死回生-自己给APC BK650换电池

这里注意几点:第一,注意安全,拔插头作业是最基本的常识,拔了插头后静置十分钟以上再动手,我上次拆电动吸鼻器的时候拔了插头但不知道是碰了哪个地方被电得手麻了五分钟(可能是某些电容还存有余电)。第二,别让电池正负极碰到一起了,电池短路瞬间能产生火花,大电流能让电线外皮几秒钟烧溶,最怕的是电池起火爆炸。所以做好绝缘措施,拆的时候可以用电工胶布缠好拆下来的一极再动另一极,确认旁边不要有液体。第三,确定是电池问题再下单,确定电池的尺寸、电压、容量一致再下单!如果电池有正常的电压,基本不用考虑去换电池了,其他的问题咱普通人也不知道修,看电池还能利用不(做航模的外场电池等)。举本例说明,电池上标的“12V 9Ah”就是电压和容量,买的一定要和原来的一样。

三、重组

电池到了后试了下尺寸,跟原来的一模一样,万用表测出电压12.9v。这里插一句,电池的电压不是恒定的,用电时电压随之下降,充电时电压随之升高。铅酸电池上标的12v是标称电压,充满后电压14.4v,放到最低应是9v。如果一块标了12v的新铅酸电池测出来只有5v说明它是不合格的。

电池尺寸对比电池尺寸对比

新电池新电池

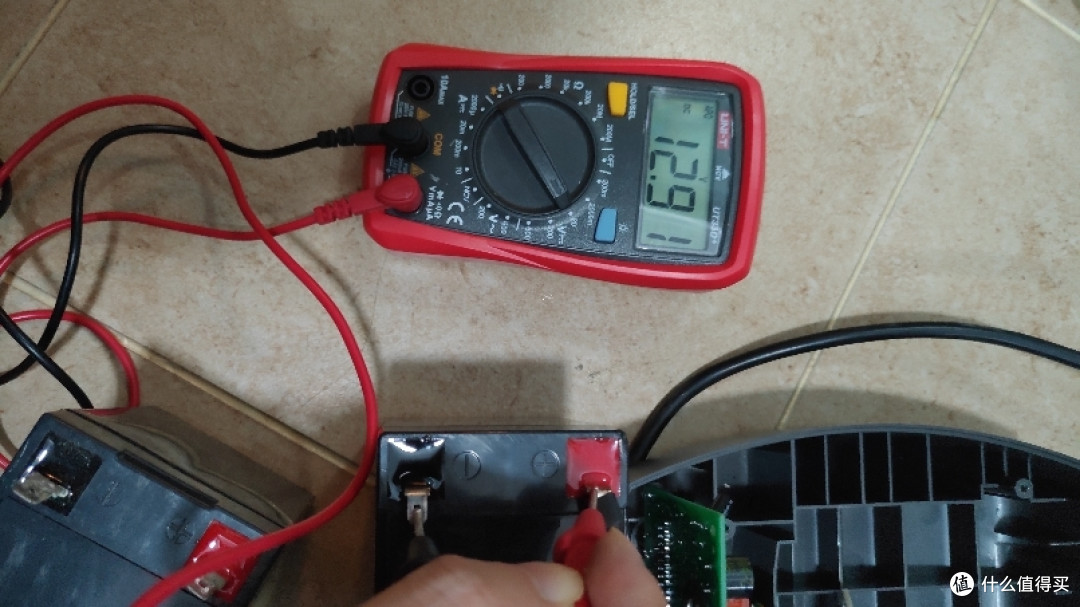

新电池电压新电池电压

安装的方式就是红线对红色接头接,黑色对黑色的接,用尖嘴钳子夹紧即可。我家里有焊台,就干脆焊死了。

让UPS起死回生-自己给APC BK650换电池

所有东西按原状塞回去,拧上螺丝,完工!让UPS起死回生-自己给APC BK650换电池

四、结语

更换电池总用时约半个小时,总费用55元(电池42,运费13),用了一段时间,目前一切正常。其实买了这个UPS后遇到停电需要保存成果的情景真没遇到过,大多数还是当个排插用。可能正是因为这种原因,UPS里的电池一直处于满电状态,才导致电池寿命的降低吧。后来了解到,电池需要每隔一段时间进行一次充放(记得锂电池是一个月,铅酸不了解),才能保证容量和寿命不衰减,保存电池的正确方法不是充满电放置,而是放电至一半进行保存,对电池损害最大的是过充或者把电量用尽。本人不是专业人员,只是对电工知识有一定了解(高中水平),文中不专业之处还请指正。
