拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

2020-02-08 12:00:00 0点赞 3收藏 0评论

提起日本的音频品牌你会想起哪些呢?今天给大家介绍一个品牌GLIDiC,它是日本软银集团旗下的一个子品牌,目前专注于TWS耳机领域。作为一家著名的风险投资公司,软银对于IT产业情有独钟,建立这样一个子品牌,应该是出于对TWS耳机市场增长潜力的看好。

下面就一起来看看这款GLIDiC Sound Air TW-5000 真无线耳机的详细拆解吧。

一、GLIDiC Sound Air TW-5000 真无线耳机 开箱

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

包装正面主要有耳机的渲染图、GLIDiC的品牌名称和LOGO、型号GLIDiC Sound Air TW-5000,宣传语是“Break Free”,整体色调有一种日式清新的感觉。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

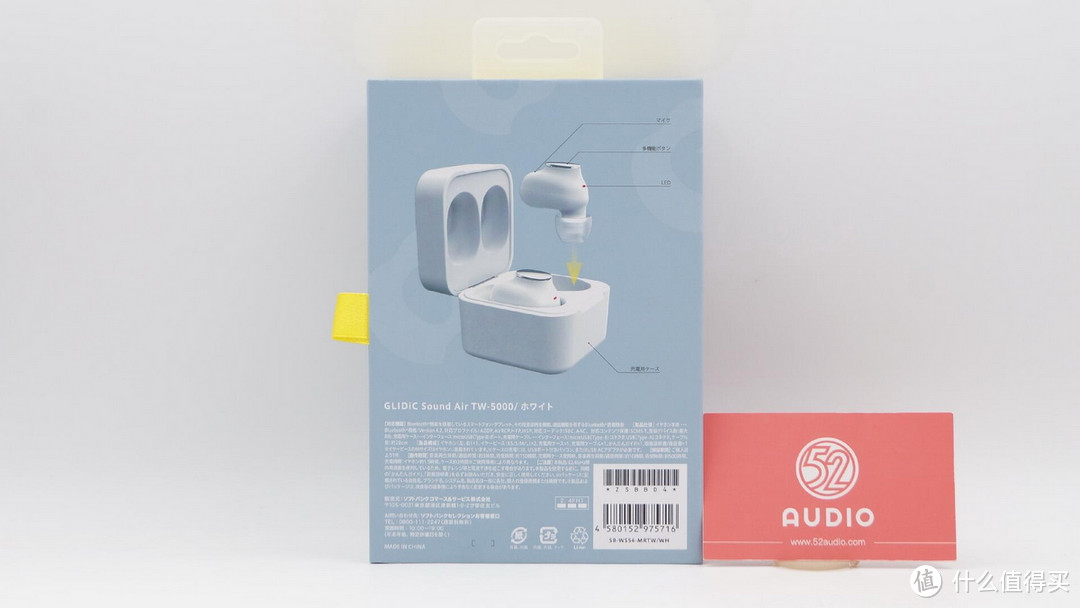

包装盒主体部分是耳机和充电仓的渲染图,并且配有各功能的讲解,以及部分产品信息,包装盒上的所有文字都是日语。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

包装盒侧面信息,支持与iPhone和Android手机配对、支持听音乐和通话功能,支持AAC高级音频编码。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

盒内物品一览,有GLIDiC Sound Air TW-5000 真无线耳机主体、充电线一根、三副大小不同的耳塞、说明书,以及一个收纳袋。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

Micro USB接口的充电线和三副耳塞特写。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电盒正面是GLIDiC的品牌Logo。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电盒背部的金属合页下面是充电口,充电口左侧是指示灯。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电盒底部信息,内置锂电池,型号SB-WS54-MRTW,HBK是日本的一家公司,中国制造。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

打开充电仓盖子,里面是两只耳机。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电仓内部有左右标识和充电顶针,R用红色标出。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

爱音频网采用ChargerLAB POWER-Z KT001 对GLIDiC Sound Air TW-5000 真无线耳机进行有线充电测试,充电电压5.0908V,充电电流0.2786A。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机加充电仓重44.4克。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电盒重35.5克。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机重9克。

二、GLIDiC Sound Air TW-5000 真无线耳机 拆解

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

取下充电仓内层,内部是电池和一块电路板。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

内层有充电顶针开孔和螺丝孔,磁铁用于吸附耳机和盖子。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

电池使用双面胶固定在充电仓内部。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

电路板背面没有元件。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电仓内置一块420mAh,3.7V锂电池。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

电池上有保护电路。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

镀金充电顶针特写。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

黑色胶带下面是充电指示灯。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

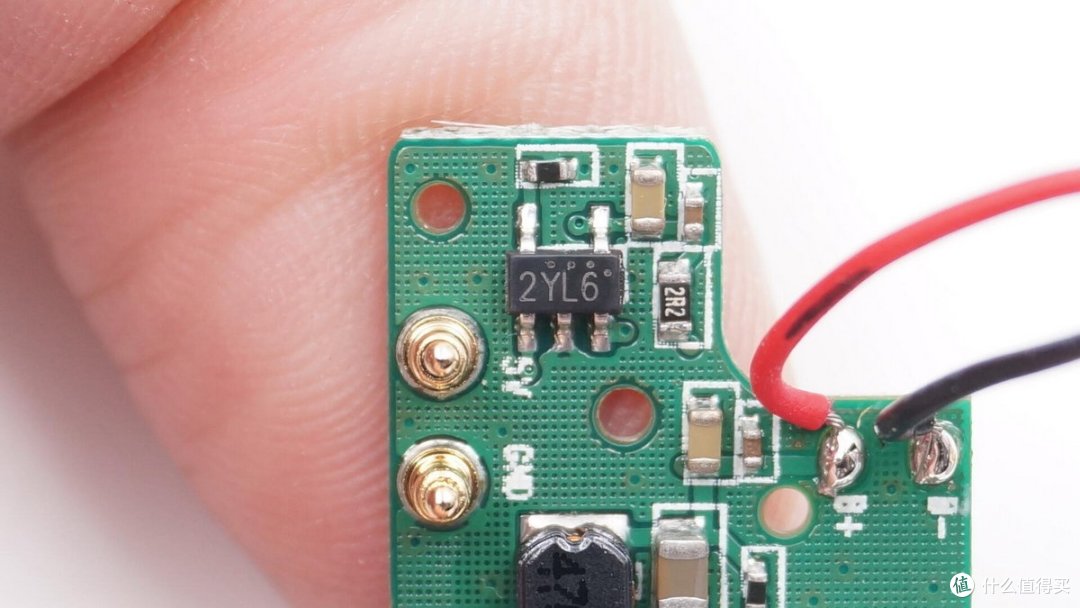

过流保护芯片,防止输出短路损坏充电盒内部元件。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

泉芯 QX2303 升压芯片,将内置电池升压为耳机充电。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

泉芯 QX2303 详细资料。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

南麟 LN2054 500mA线性锂离子充电IC。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

南麟 LN2054 详细资料。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

下面来拆解耳机。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

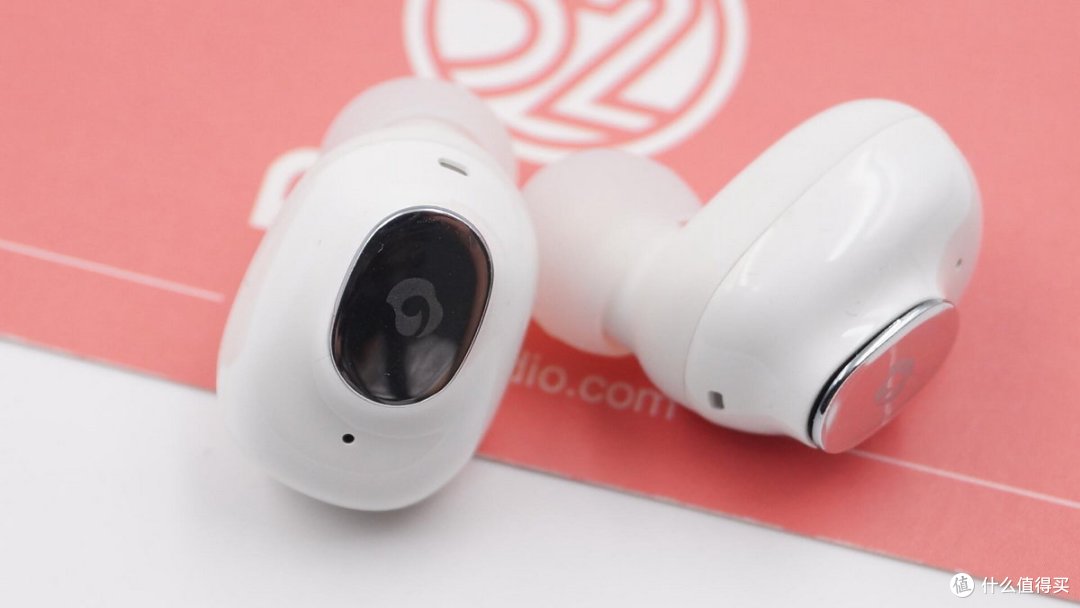

耳机外侧的电镀按键上面有GLIDiC的品牌logo。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机顶部是一颗指示灯。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

麦克风开孔。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

镀金充电触点特写,上面还有左右标识和锂电池、蓝牙等信息。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

导管出口有防尘网防止灰尘异物进入。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

拆开两只耳机,内部构造几乎一致。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

外壳内部金属化蓝牙天线左右对称。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

左侧的耳机没有焊接麦克风,右耳有麦克风,用于通话。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

蓝牙天线顶针。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

贴片按钮特写。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

MEMS硅麦丝印 L001 7924。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机主板和电池与一元硬币大小对比。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机内部用于吸附的磁铁,胶水固定。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

充电触点,排线焊接导线连接到耳机主板上。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机扬声器背面中间开孔,有防尘网覆盖。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

扬声器直径6mm。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机内置55mAh锂电池。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

电池上有保护电路。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

主板背面特写。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

黑色胶带下面是双色LED指示灯。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

耳机采用络达 AB1526 单芯片蓝牙解决方案。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

络达 AB1526 特性。 里面内置了用于高保真音频应用的基带和发射器。AB1526支持蓝牙4.2双模认证,支持HFP1.6,AAC解码器并支持双路麦克风定义的宽带语音,以获得更好的降噪和回声消除性能。

拆解报告:GLIDiC Sound Air TW-5000 真无线耳机

拆解全家福

我爱音频网总结

GLIDiC Sound Air TW-5000 真无线耳机是一款两年前的产品,通过拆解,可以看到都是当年流行的硬件配置和技术,但是制造水平还是不错的,电池都有保护板保护,细节上的标注也都做的比较到位,值得学习。
