70迈流媒体记录仪之布线篇
前言
前几天有幸拿到了70迈流媒体的众测。但为了赶评测只是简单的把线连上就上车试用了。后果就是车里成了盘丝洞,弄得老婆都不坐我的车了。
开始动手
今天风和日丽、阳光明媚正适合搞事情。我的计划是从后面往前面布,因为后面的难度大于前面一但发现事不可为还可以及时撤退。
拆装饰板没什么技术可言,拿撬棒撬开一点缝之后用力拉就好,所以就不浪费篇幅详解了。
这是后背箱盖于车体连接的地方,找个细塑料棍之类的东西把线串过来。然后长度比好,就开始布线了。
把线用小尼龙扎带扎在原车线束上。
剪掉多余的扎带

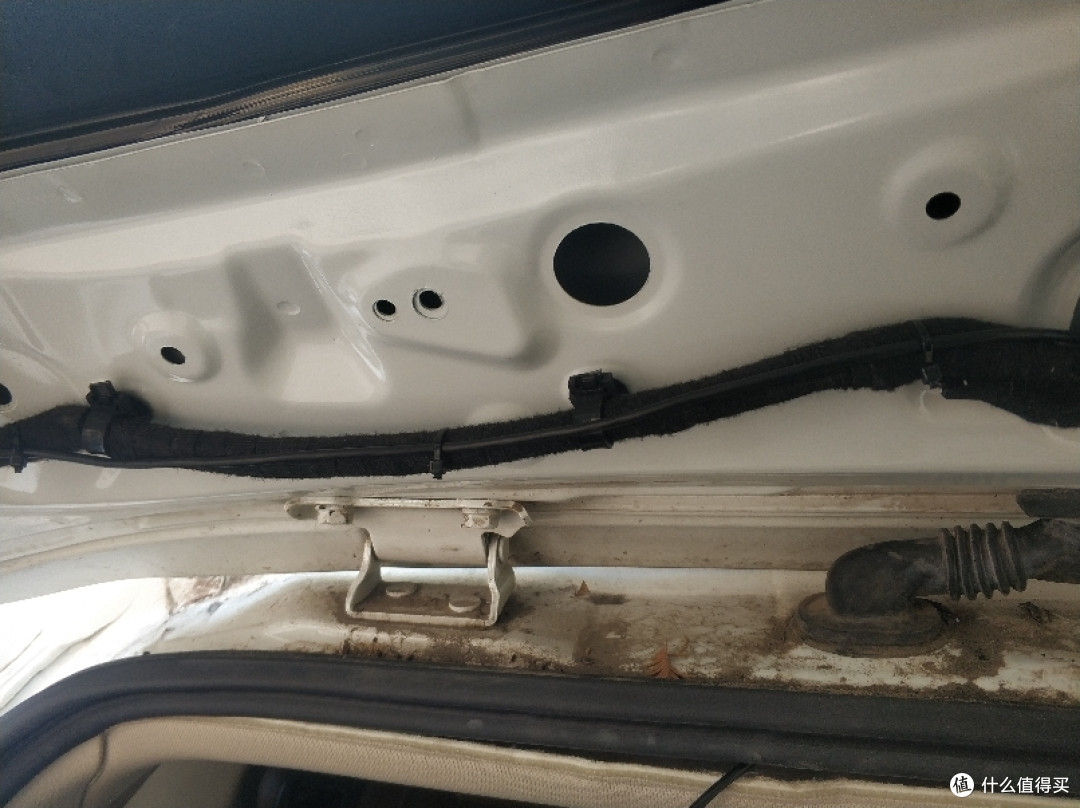

一直把线布到后备箱盖上。
这个插头是我后尾灯及倒车灯的插头,绿色线是倒车灯的信号线,旁边那个乱入的红色线是70迈流媒体记录仪后拉摄像头的倒车信号线正极,需要连到绿色线上。但是我是真的不想破坏原车线束。本来考虑不行的话我就不接那个倒车线了,反正我车有倒车影像,这个功能不是刚需。但是我仔细观察了一下发现原车插头设计非常棒!
看到了没只需要把线放准位置。
再把压片安装好,一个无损线束就ok了哈哈完美。
插回原位再用黑胶布把线包裹下。
倒车线的黑色线接负极,因为汽车负极是共地的所以随便找个螺丝拧开把黑色线接上就行。
摄像头直接用双面胶粘上的,我没有上螺丝一是不想破坏我的车,二是对目前的位置不满意。
摄像头的线是从拍照灯进去的,把拍照灯照破坏了一点。
接着把线往前方布,我走的是左侧主驾驶这边,如果走右侧的话可以少拆一个A柱。尾部这个装饰板不用拆掉,直接撬开点缝把线塞进去就行。
门框位置把胶皮翻开线塞进去,有没有感觉越来越简单了。
这是A柱拆法跟装饰板一样,撬开点缝用力就好。所以就不详细说明了。
其实不拆A柱也是可以的,我是为了把多余的线放到这里所以拆了它。
怎么样看不出来什么吧。
右边拆A柱走线。
顺着边往下走
然后走脚垫下面,基本完工。

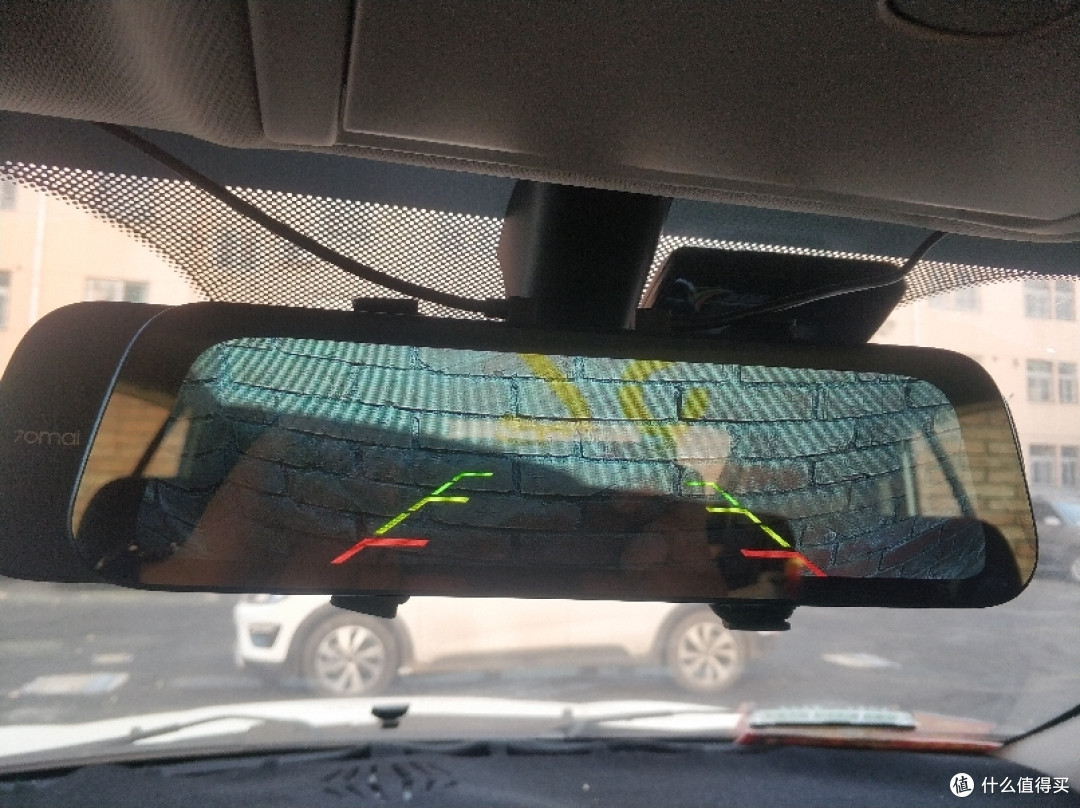

上电试机。
完美!接着把所有拆开的地方复位。大工告成,整个工程只需要用到撬棒,(扳手和剥线钳只是在接地线的时候用一下,还有剪扎带需要一个把锋利的剪刀或斜口钳之类的都可以。)
最后说个题外话,这个位置是为了防止被锁后背箱设计的。但是这个盖子很难取掉,取掉后不是很了解的人我估计还是打不开。所以有点鸡肋。
