几块钱搞定微波炉不加热的故障
家里的微波炉是抽奖得到的美的M1 L213C,用了3年多了,前些天突然发出很大的嗡嗡声,转盘、炉灯都工作正常,但是放进去的食物无法被加热。打电话咨询了美的售后,送去维修点维修报价150元,上门维修再加50元。这个价格都快够买个新的了,本着死马当活马医的想法,打算百度一下,自己尝试维修了。
网上搜索了一下,微波炉如果转盘、炉灯等都工作正常,只有加热功能故障的话,应该就是磁控管不工作了。磁控管不工作的原因可能是磁控管本身故障了,也有可能是与之相连的二极管、高压保险丝等故障了,这三个部分出现故障的概率最大。因为这款微波炉电路上省去了高压保险丝,而所使用的高压二极管无法用数字万用表确定是否故障,就只能先从磁控管下手了。
上图中标有WITOL 2M518J的方盒子就是磁控管了,具体工作原理我去网上搜了一下也没看懂 不过倒是知道了如何判断它是否能正常工作:首先拔下插在磁控管上的两个接线端子,用万用表测量两个接线柱之间的电阻,电阻值如果小于1Ω,那就是正常,再测量这两个接线柱与外壳的电阻,如果是无穷大,就是正常。我这个磁控管的接线柱之间的电阻是正常的,但是其中一个接线柱与外壳之间的电阻大约是35欧姆,这样就基本确定了至少磁控管是有问题的了。
打电话给美的售后咨询磁控管配件的价格,报价92元 淘宝上搜索同型号磁控管,销量比较高的价格倒不贵,20来块,但基本都是翻新的或者拆机件,正在我纳闷这玩意怎么翻新的时候,看到了一段视频,说磁控管如果出现接线柱和外壳短接的情况,不需要更换磁控管,换一个磁控管插座就能解决问题了。

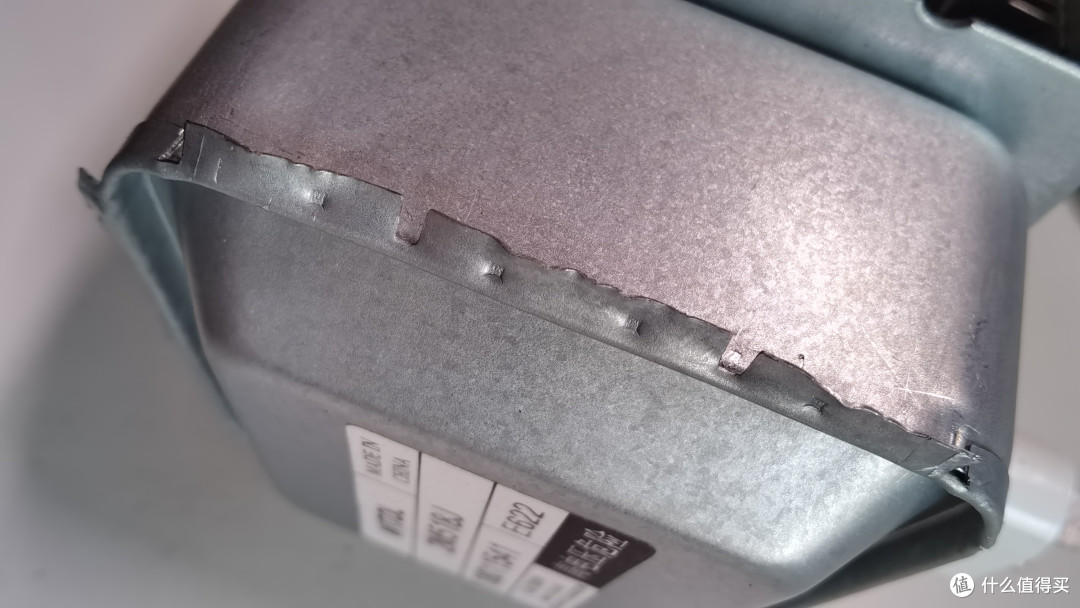

跟着视频的指示,把磁控管正面的盖子边缘卡扣撬起来,盖子就可以拿下来了。

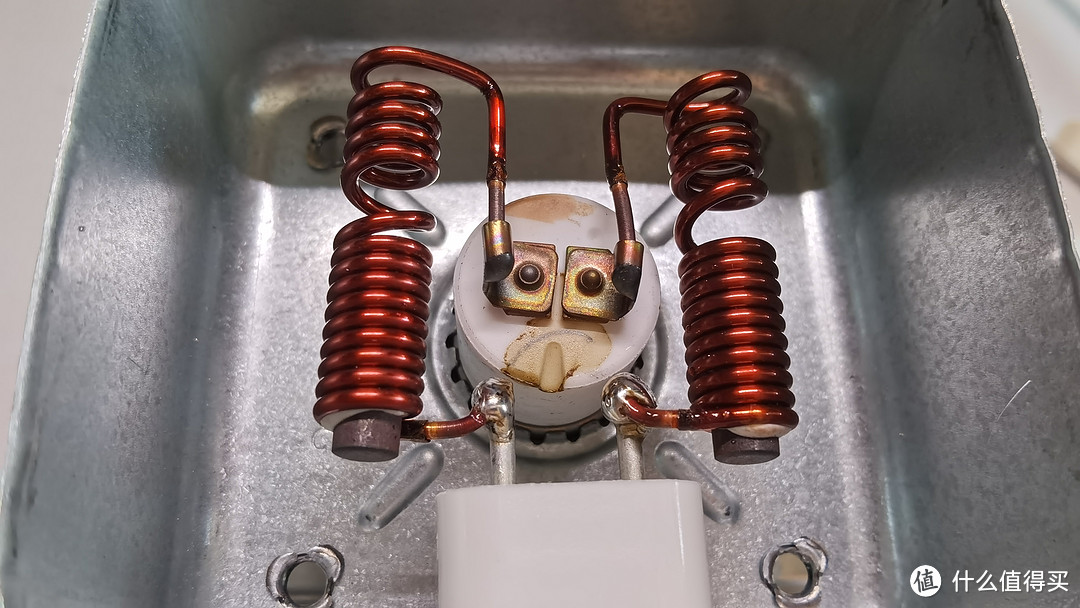

里面的结构也很简单。
将灯丝和接线柱相连的地方剪断,取出插座,用万用表测量,果然是接线柱和插座中间的铁片相连了,铁片又和外壳相连,所以才出现不加热的情况。
淘宝搜索磁控管插座,下单。新买的插座和原来的有一点区别,不过基本尺寸都一样,替换即可。
将两根灯丝与接线柱焊接在一起。
最后把所有部件原路装回,开机使用一切正常。算一下花费,三个插座5.45元包邮,省下100来块,开心
