小白家装 篇三：家装电路实战之配件详解

声明：

本人非专业电工人士，以下总结仅基于个人家装所得，仅做交流讨论，不作为大家家装电路的操作参考。

家装电路操作有其专业性和危险性，请在专业人士指导下操作或请专业人士施工。

文中如有不当之处，欢迎大家批评指正。

在谈“线路施工”前，先谈谈各类家装电路施工的配件（工具）。

在电路实际操作中会用到很多配件和工具，有些配件（工具）很实用，有些却不怎么样，根据自己的实战经验，在这里做一下总结。

很多常用工具，如一字十字螺丝刀、电钻、钢卷尺、美工刀等，这里就不做罗列了。还有不同的作业方式可以选择不同的工具，如墙面地面开槽有专用开槽机，也可以用切割机（云石锯）加电镐，还有可以用简单工具（锤子+錾子）施工，这部分工具也就不一一罗列了。

一开始，自己也不知道用哪几样配件，张大妈这里也没找到详细介绍配件的文章，就去马爸爸那里逛，PVC线管是知道的，觉得配件就是和线管配套的，用得上就都买点，然后就买了一堆的三叉四叉分线盒，到最后完工也只用了两三个。一开始，线路规划、线管施工也不懂，就直接在地面用三叉四叉分线盒，后来又都拆了。

下面的配件都是自己用过的，都写了简单的说明，觉得没说清楚的，大家可以点对应商品链接，进去看看。罗列的这些配件，马爸爸家都有，如果马爸爸家你找不到，那说明你搜索的姿势不对，请换个姿势继续。奶茶家有些有，有些平时活动都有好价，可以去淘淘。

文章插入的商品，仅作展示所用，大家可以多找找其他相同但物美价廉的商品。

配件（工具）：

1.86型底盒/暗盒/拼装线盒

86型暗盒是小个的正方形的。 建议选择拼装的暗盒，拼装的只要两只（多只）暗盒卡子卡牢就行了，不用再考虑面板安装时面板是否会重叠，相互之间位置是否会不够，价格大概为1元一个。

正泰（CHNT） 正泰暗盒 开关插座底盒 NEH1-012 86型通用暗盒 一箱30只装 一箱30只81.59元京东去购买

2.86型40浅盒，浅盒，浅底盒

就是厚度比普通的86型暗盒厚度浅点，适用硬质墙体（钢筋混凝土墙体、承重墙），就是你敲不了普通底盒的深度，可挖浅一点，也建议选择可拼装的。（搜索关键词为标题）

3.86型2厘米拼装加高圈

开发商预装的暗盒埋在墙里太深了，用这个加厚，方便安装面板。（搜索关键词为标题）

4.PVC16/20线管

20线管：直径为2厘米的PVC材质的线管，线管有红蓝白等不同颜色和不同厚度可选，没有严格要求一要选哪个颜色，一般强弱线路线管用不同颜色的。16线管：直径为1.6厘米的PVC材质的线管。当然还有其他规格的线管。

LESSO联塑PVC电线管 穿线管穿墙 电工线管家用 阻燃绝缘A管B管C管4.88元天猫精选去购买

5.线管直接

这个也是有规格的，20的线管配20线管直接，16的线管配16线管直接。用量较大，拼接线管，延长用的。

lesso联塑PVC电线管配件 管直通 套筒直接单通接线盒 接头直通0.14元天猫精选去购买

6.90度直角弯

线路转弯用，用的比较少，基本都用下面小弯和大月弯这两个或者直接弯管器弯管。

LESSO联塑 阻燃绝缘PVC电工线管 配件20线管弯头分90度弯头电线管0.21元天猫精选去购买

7.90度小弯

线路转弯用的，用量较大。

联塑电工套管配件 阻燃电线管管件32 大弧度弯头 1寸线管大弯头0.54元天猫精选去购买

8.大月弯

线路转弯用的。

亚皇4分20PVC阻燃穿线管电工套管配件大弧度弯90度大月亮弯大弯头1.9元天猫精选去购买

9.杯梳

暗盒与线管连接用的，用量较大。

LESSO联塑 电工套管 等径管接头 电线管杯梳 锁扣锁母 穿线管盒接0.28元天猫精选去购买

10.线管弯管器

弯折线管用的，看线管规格，有16和20线管弯管器和其他规格的。

联塑PVC线管（A）（B）管用弹簧16 20 25 32 弯管弹簧 线管弯管器11.83元天猫精选去购买

11.钢锯条

锯断线管用，方便实用。试过美工刀、钢锯和PVC管子割刀（切管器/ppr管子剪 )，还是觉得钢锯条灵活方便。锯断后，用美工刀在断口处刮一圈，去去毛刺。

鹰之印 手用钢锯条18T/50片 0342230.5元京东去购买

12.管卡

固定线管用的，用量较大。

LESSO联塑pvc线管鞍形码 联塑管材 联塑管卡 联塑 配件 管码配件0.12元天猫精选去购买

13.塑料膨胀塞

和管卡配套用的。

小黄鱼塑料膨胀管 M6M8爆炸螺栓膨胀塞M4十字自攻螺丝 永固五金4元天猫精选去购买

14.空开连接铜排

这个东西可以代替空开断路器上半部的接线，安装方便，节省电箱空间。

施耐德汇流排 2P汇流排 可接6个2P双极空开 连接铜排 接线排A9XPH21238.21元京东去购买

15.三叉分线盒

分线路用，用的较少。

联塑阻燃PVC16 20 25电线管线管接头单通直曲通三通四通圆接线盒2.13元天猫精选去购买

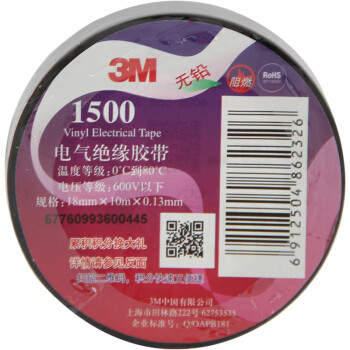

16.电工胶带（蓝、红、黄、黑）

可以买好点的，也可以买那种一块一卷的，主要用来标记线路用的。

3M 1500# 无铅电气（电工）绝缘胶带 汽修家装 耐磨防潮耐酸碱 黑色 单个装3.5元京东去购买

17.边卡（钉卡）

跟管卡功能类似，这个直接钉，没法钉牢的，用管卡。

天一 金牛 线管钉卡 PPR水暖管卡插线钉管卡管件水暖接头管卡接头0.12元天猫精选去购买

18.自锁式尼龙扎带

各种简单固定都可以用。

自锁式尼龙扎带4*200mm扎线带500条 固定塑料捆扎带线束带白/黑色9.98元天猫精选去购买

19.黄腊管

不方便穿管的地方，可以用这个。

黄腊管绝缘套管耐高温软管电工电线玻璃纤维黄蜡管1/3/4/5/6/10mm25元天猫精选去购买

20.波纹线管

不方便穿管的地方，可以用这个。

塑料波纹管螺纹管加厚PP阻燃波纹管PA尼龙穿线管防火汽车线束软管85元天猫精选去购买

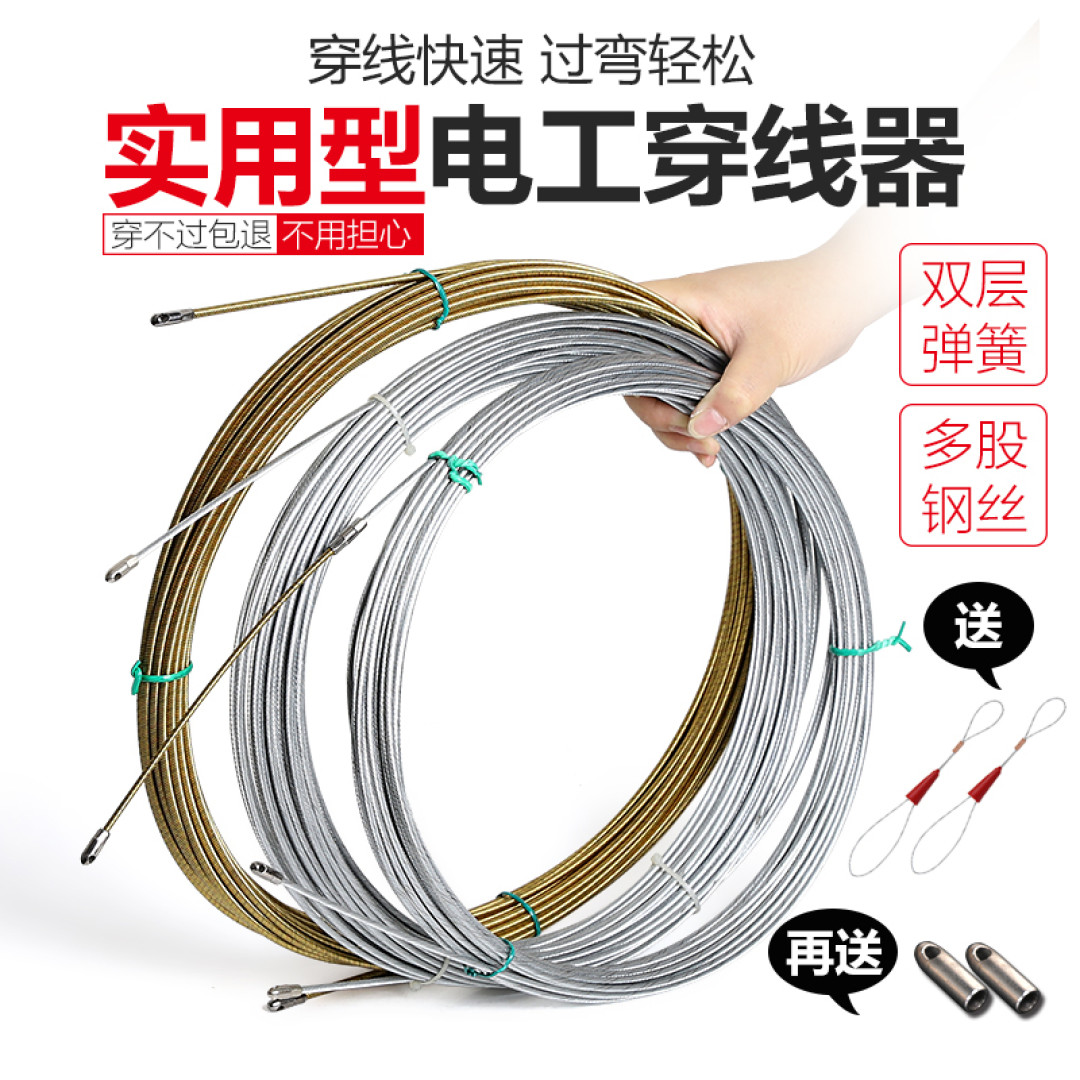

21.钢丝拉线器

拉线神器。

穿线器电工穿管器钢丝暗装线电线网线拉线器光钎引线器弹簧过直角15元天猫精选去购买

22.并线接线器

手工并线、绞线神器。

图片来自淘宝卖家

23.剥线器

断线、剥线头神器。

得力(deli) 高碳钢带刃口7档多功能轻便电工剥线钳电子电工手动工具0.6-2.6mm DL260719.9元京东去购买

24.长4公分、5公分、6公分的面板安装螺丝

安装开关面板使用的。

304不锈钢加长开关插座面板螺丝钉圆头4/5/6/8/10公分CM镙丝锣丝1.8元天猫精选去购买

25.万可接线器

接线、分线神器。

WAGO 德国wago万可接线端子套装 接线器电线连接器绝缘接线端子头 家居装修套餐 96只高配版套装268.72元京东去购买

26.防护眼镜

这种简单实用，不需要太贵，主要用来防电钻顶部钻孔时掉落的粉尘和开槽时崩裂的碎块。

3M 1621AF防尘防化学飞溅防冲击劳保眼镜眼罩护目镜25.5元京东去购买

27.头套（浴帽）

一次性，方便，主要为防尘用。

一次性浴帽防水防油烟成人厨房长发罩洗澡淋浴冒沐浴帽子女款头套9.9元天猫精选去购买

28.口罩

穿戴简单，价格便宜，又有一定的防护作用。

一次性口罩黑色防尘透气男女秋冬加厚潮款个性韩版不可清洗易呼吸18.8元天猫精选去购买

29.尼龙手套

保护双手，又方便干活。

丁腈涂层手套尼龙涂掌灵活透气防油防滑机械维修作业防护劳保26.82元天猫精选去购买

30.薄膜手套

防水，可以和尼龙手套一起使用。

加厚食品级一次性手套餐饮食品吃龙虾TPE塑料薄膜手膜透明100只PE36元天猫精选去购买

31.记号笔

这个要好好挑挑，有些笔，写个一两次就没油水了，有些笔水泥墙面能用，但后期瓷砖表面没法用，又要重新买。

得力(deli)黑色粗头物流油性记号笔大头笔 签名笔马克笔10支/盒682112元京东去购买

32.502胶水

这是线管接好后，固定线管接口用的，也可以用其他胶水。

得力（deli）7144 502强力胶 快干胶水 8g/支 10瓶装19元京东去购买

33.收纳箱、纸箱

网购剩下的纸箱、其他纸箱，用透明胶带加固下，用来收纳各种上面提到的小配件。

34.测距仪

操作简单，很实用的测量工具。

德力西电气（DELIXI ELECTRIC）激光测距仪红外线测距仪手持红外线测量仪电子尺量房仪 电子测距 经济型255元京东去购买

35.插座测试仪

接线后，验收用。

（MESTEK) 插座测试仪地线零线火线相位极性漏电检测仪多功能电工验电器38元京东去购买

36.水平仪

打水平基准线用。

亚固绿光水平仪激光2线3线5线平水仪高精度红外线自动打线投线仪88元天猫精选去购买

结语：

上面罗列了36种配件/工具，配件每样每件需要买多少，这个要根据户型的大小和你设计电路的复杂程度决定，可以在施工前好好算算，小配件也不贵（和实体店比起来，马爸爸上卖的真便宜），可以多买点，用完多余扔了也没多少钱，但买少了，差一点点再去买，算上邮费又不便宜了。也可以分几次购买，这都需要自己预算好或者根据实际施工进程决定。

其他的分线暗盒、暗盒盖板（保护盖）等配件上面没有罗列，可以看施工实际需求，少量购买。

工具一般一件就够了，但像钢卷尺、美工刀可以配个三四件。当然除了这里说的这些工具，还有其他高端工具，个人觉得不划算，就没买，也没用过（主要是穷，都自己动手了，能省就省点）。

欢迎大家留言推荐其他物美价廉的家装电路施工小配件。

后面还有“线路施工”、“接线详解”等好几篇，有兴趣的值友可以关注、打赏、点赞。
