爱否推出了一套模块化设计的立式无线充电器,采用专利创新的模块化设计,独立或组合均可使用。整套包含三部分:立式双线圈无线充、平板单线圈无线充、苹果手表充电器支架。今天为大家带来的是其中立式双线圈无线充部分的开箱拆解。

一、爱否开物立式无线充电器开箱


拆解报告:爱否开物立式无线充电器


包装采用黑色牛皮纸盒,正面中心位置印有AKAVO爱否开物的Logo。


拆解报告:爱否开物立式无线充电器


侧边印有一小段话:以评测般挑剔眼光,打造性能极限产品。


拆解报告:爱否开物立式无线充电器


底部标签印有产品详细规格参数。

产品型号:DF-41

输入接口:USB-C

输入:5V3A / 9V3A(27W Max)

输出:5W / 7.5W / 10W

USB-A输出:5V2A(10W Max)

传输距离:≤4mm

工作温度:0℃-40℃

包装内含:DF-41立式无线充电器、数据线、说明书

委托方:北京爱否科技有限公司

制造商:北京爱否科技有限公司深圳分公司


拆解报告:爱否开物立式无线充电器


产品本体及配件分层放置在内盒中。


拆解报告:爱否开物立式无线充电器


包装内容:立式无线充电器、USB-C数据线、说明书。


拆解报告:爱否开物立式无线充电器


采用全铝机身材质,产品外观为暗夜绿色机身+黑色镜面面板的颜值搭配组合。


拆解报告:爱否开物立式无线充电器


产品采用高效散热设计,通过高性能导热硅胶将电路部分热量快速传导至金属机身表面,有效散热降低快充时的温度。


拆解报告:爱否开物立式无线充电器


采用65°立角设计,遵循立体交互逻辑和人体工程学设计。无需拿起手机,即可实现便捷的面部解锁以及查看通知信息。


拆解报告:爱否开物立式无线充电器


底座右侧有一个10W功率的USB-A输出接口,用来连接其他充电线缆或设备。


拆解报告:爱否开物立式无线充电器


底座后方位置为USB-C输入接口。


拆解报告:爱否开物立式无线充电器


底托为长条形黑色硅胶垫,有效保护手机防止发生滑动磨损。


拆解报告:爱否开物立式无线充电器


面板呈黑色镜面效果。


拆解报告:爱否开物立式无线充电器


底座前方有一枚LED指示灯,用于指示工作状态。


拆解报告:爱否开物立式无线充电器


底部有一大块防滑硅胶垫,中间印有产品主要规格参数。


拆解报告:爱否开物立式无线充电器


输入支持QC、USB PD快充协议的电源适配器,无线充电输出支持5W/7.5W/10W三种模式。


拆解报告:爱否开物立式无线充电器


手机放上,LED灯会亮起并投射到桌面上,指示无线充电状态。


拆解报告:爱否开物立式无线充电器


爱否无线充支持符合Qi标准的手机,兼容市面无线充电手机。

二、爱否开物立式无线充电器拆解


拆解报告:爱否开物立式无线充电器


撕下用双面胶固定的底部硅胶垫,露出盖板,盖板边缘有四颗螺丝固定。


拆解报告:爱否开物立式无线充电器


拧开螺丝取下盖板,USB-A接口的焊点有胶带绝缘,避免短路。


拆解报告:爱否开物立式无线充电器


底部盖板内部是一块电路板,通过对角两根螺丝固定。


拆解报告:爱否开物立式无线充电器


拧下螺丝,PCB上焊接着两组无线充电线圈。


拆解报告:爱否开物立式无线充电器

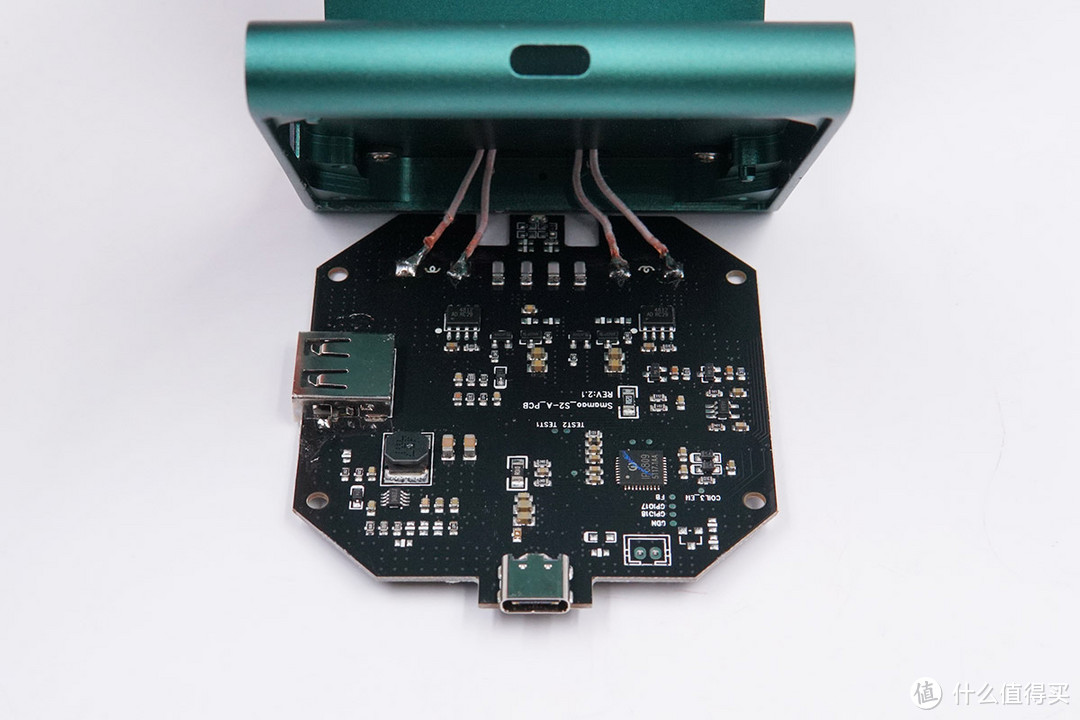

PCB正面一览,有一颗无线充电主控和无线充电功率管,右上角是USB-A 5V输出的降压电路。


拆解报告:爱否开物立式无线充电器


USB-A口特写,沉板过孔焊接,更加牢固。


拆解报告:爱否开物立式无线充电器


USB-C座子采用过孔焊接到PCB上。


拆解报告:爱否开物立式无线充电器


无线充谐振电容采用4颗1206 NPO电容并联。


拆解报告:爱否开物立式无线充电器


4812 双NMOS管,无线充电功率级,用于驱动线圈。


拆解报告:爱否开物立式无线充电器


无线充电主控采用英集芯 IP6809,快充充电器输入,5-10W输出,支持2-3个线圈,内部集成NMOS驱动和电压电流解调,支持异物检测功能,低静态功耗,高效率,兼容NPO和CBB电容,并且支持多种保护功能,采用QFN40封装。


拆解报告:爱否开物立式无线充电器


英集芯 IP6809 详细资料。


拆解报告:爱否开物立式无线充电器


MPS MP1494 同步整流开关降压转换器,最高输入电压16V,输出电流2A。


拆解报告:爱否开物立式无线充电器


MPS MP1494 详细资料。


拆解报告:爱否开物立式无线充电器


4R7电感,用于降压。


拆解报告:爱否开物立式无线充电器


丝印 A63A是LM321,单运放。

看完了PCB上面的元件,下面我们继续来拆解无线充电线圈部分。


拆解报告:爱否开物立式无线充电器


取下面板,镂空铝合金外壳内部是两个隔磁片,精准孔位,无线充电线圈贴在隔磁片上。


拆解报告:爱否开物立式无线充电器


立式无线充电线圈采用螺丝固定在底座上,线圈导线穿过开孔。


拆解报告:爱否开物立式无线充电器


全部拆解一览。

三、充电头网拆解总结

爱否开物立式无线充电器整体采用铝合金镂空加工制造,非常有质感,并且采用全新配色,辨识度更高。其内部采用英集芯 IP6809无线充电主控,集成度高,外围元件少,支持多种无线充电规格,可提供最高10W的输出,并且侧面有一个USB-A插座,5V输出,方便连接其他设备使用。
