老球帽也有春天!——键帽改菊花教程

2020-02-16 14:27:56 23点赞 8收藏 22评论

之前买那个出土级海盗船k65的时候,看到那家有块球帽轴板出售,50元,感觉不贵,就捎带手收来玩了。成色也是出土级别的,甚至有种伊拉克的味道。


 考古级机械键盘修复——海盗船K65还魂记


老球帽也有春天!——键帽改菊花教程老球帽轴板全貌。

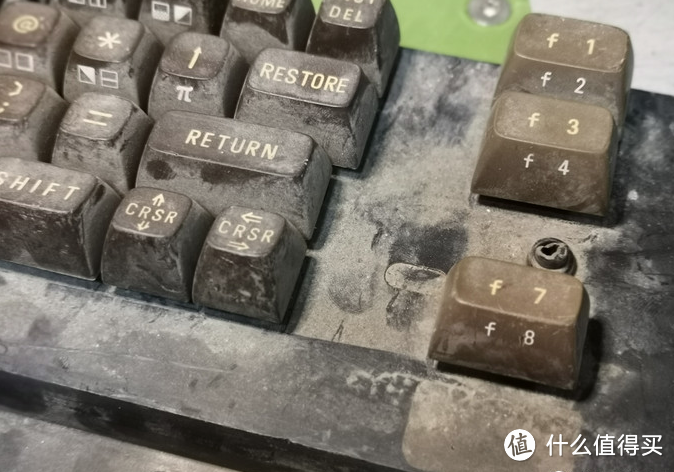

老球帽也有春天!——键帽改菊花教程包浆还不错,基本都是浮土,平衡杆锈蚀比较严重。

老球帽也有春天!——键帽改菊花教程缺了几个键帽。

老球帽也有春天!——键帽改菊花教程背面PCB很有年代感,感觉像家里之前那种老实收音机里用的那种似的。

老球帽也有春天!——键帽改菊花教程螺丝锈蚀也比较严重,那个方块是一个带锁的按键的轴体。可以看到,轴体的焊脚竟然不是现在电子原件用的金属针脚,而是一块PCB……感觉这种做法,这块板子应该是八九十年代的产物。

老球帽也有春天!——键帽改菊花教程锈迹斑斑的螺丝。但是这个螺丝跟一般常见的塑料螺丝不太一样,他的螺丝杆前段是没有螺纹的,我猜应该是为了螺丝方便定位,定好位置以后,再拧入螺纹,避免螺丝拧偏。现在很少能见到这种螺丝了。

老球帽也有春天!——键帽改菊花教程开盖以后,里面还是很干净的。

老球帽也有春天!——键帽改菊花教程按键内部结构,是使用导电胶触发的。跟计算器的触发原理差不多,我估计这结构实际使用起来,手感不会太好。

老球帽也有春天!——键帽改菊花教程PCB上每个键有两个触点,通过每个键轴下面的导电胶触发。查了下pcb角上的英文,是个日本公司,叫美上美。

老球帽也有春天!——键帽改菊花教程键轴导电胶特写。

老球帽也有春天!——键帽改菊花教程导电胶的连接条本身有一点弹性。

老球帽也有春天!——键帽改菊花教程后来觉得这轴板除了键帽,其他东西留着也是占地方,就直接扔了。结果有天逛外国论坛,突然发现一篇帖子里配的那个键盘的图,跟我这个轴板一模一样!

老球帽也有春天!——键帽改菊花教程顺藤摸瓜,发现竟然还有众筹这款键盘的键帽的???效果图上,键帽下面的塑料壳跟我扔掉的一模一样……

老球帽也有春天!——键帽改菊花教程经过进一步搜索得知,这款轴板是C64电脑上面使用的, C64全称是Commodore 64,是Commodore(康懋达)公司的产品。百度百科对康懋(发音同“帽”)达公司的介绍中,有两段文字是对C64的介绍可见这个型号在这个品牌中的地位。C64是1982年一月发布的一款8位电脑,8位机的概念,基本可以理解成红白机的水平吧,1994年停产。

老球帽也有春天!——键帽改菊花教程在Commodore 64的百度百科中,有一条新闻链接也很有趣……

老球帽也有春天!——键帽改菊花教程C64在2018年复刻了MINI版本,之后再2019年复刻了全尺寸版本。不过好像国内对这个机器没什么情怀。

老球帽也有春天!——键帽改菊花教程越查资料,越觉得这个轴板光环附体,并且通过拆解图片对比,发现这款轴板并不是复刻版使用的,复刻版的C64键盘已经是薄膜键盘了,真够糊弄事的……这就意味着这款轴板真的是八九十年代的产物了,我拆了一块几乎和自己同龄的轴板,并且把除了键帽以外的零件都扔了……瞬间觉得自己好糟蹋东西啊……这么有历史意义的东西竟然被我给扔进了垃圾桶?

老球帽也有春天!——键帽改菊花教程

老球帽也有春天!——键帽改菊花教程

老球帽也有春天!——键帽改菊花教程

发点有年代感的照片吧,1MHZ的CPU……现在想想,真是够不容易的。不到40年,CPU主频翻了两三千倍……人类真是伟大!50块钱补习了一下个人电脑初期的历史,值了!


下面来到重点,也就是这些老球帽,八九十年代的老球帽,曾经与苹果并驾齐驱的电脑上使用的键帽。

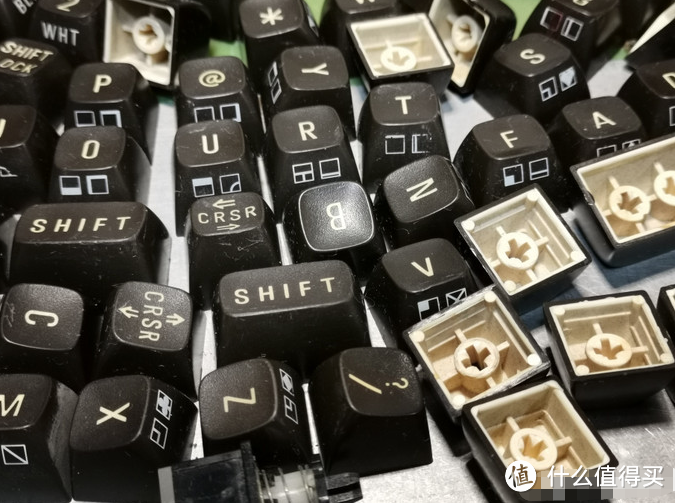

老球帽也有春天!——键帽改菊花教程清洗以后的键帽,成色还行,顶面磨砂基本都在,没有打油。

老球帽也有春天!——键帽改菊花教程不过这键帽的菊花要比樱桃轴的大很多,没法兼容樱桃轴,所以要改菊。樱桃轴键帽菊花圆柱的外径是5.5MM左右,而这个键帽的菊花外径要到7MM左右了。


改菊的大体步骤是:

  1. 掏空原有键帽,保留外壳部分。

  2. 修剪樱桃轴使用的键帽,保留菊花部分。

  3. 通过定位支架,将键帽外壳和樱桃轴菊花定位好。

  4. 填充光固化树脂,将键帽外壳和樱桃轴菊花固定到一起。

  5. 键帽四周抛光。


老球帽也有春天!——键帽改菊花教程掏空好的键帽外壳和修剪好的樱桃轴菊花。


老球帽也有春天!——键帽改菊花教程掏空键帽的话,我主要是用电钻、尖嘴钳、电磨、刻刀。开始的时候抠键帽还比较吃力,用尖嘴钳一点点往下掰,掰的差不多了用电磨收尾。后来想到一个省事的办法,先用6MM钻头,将原有菊花的钻成一个洞,剩下外壁就比较薄了,再用尖嘴钳去掰,就很容易掰断了。


老球帽也有春天!——键帽改菊花教程用尖嘴钳把钻过的键帽内部结构掰的差不多以后,最后用电磨装木工用的钨钢刀头将残留的内部结构打磨平整。


老球帽也有春天!——键帽改菊花教程打磨好的键帽内部如上图。


老球帽也有春天!——键帽改菊花教程然后用3d打印机打印一个定位支架,支架的作用是帮助菊花和键帽定位,保证粘接的过程中位置比较准确。


老球帽也有春天!——键帽改菊花教程键帽装到定位架的样子。


老球帽也有春天!——键帽改菊花教程定位架背面。


老球帽也有春天!——键帽改菊花教程向键帽内加入光固化树脂,然后用uv灯照射。其实用其他塑性比较好的胶去粘接也可以,比如哥俩好之类的。相比之下,光固化树脂的优势就是固化时间快,用量比较好掌握。


老球帽也有春天!——键帽改菊花教程几分钟后,把键帽从支架上取下来就可以了。尽量多照射一会儿,保证树脂充分固化。


老球帽也有春天!——键帽改菊花教程第一晚,只做了四颗……而且在做的过程中也发现一个问题,就是由于菊花是圆柱形的,插入支架以后,需要手动对正菊花的角度,不然做出来的键帽装上就是歪的。这个比较麻烦,非常容易做歪,所以改菊支架后面进行了第二版本的设计。


老球帽也有春天!——键帽改菊花教程键帽四周抛光了一下,还是很亮的,而且质感很光泽很温润。


老球帽也有春天!——键帽改菊花教程由于第一版的支架存在不容易定向的缺陷,所以设计了第二版改菊支架,在支架中间装一个轴心,先把轴心定准方向了,再做出来的键帽方向就正了。


老球帽也有春天!——键帽改菊花教程第二版支架,看上去跟第一版差不多。

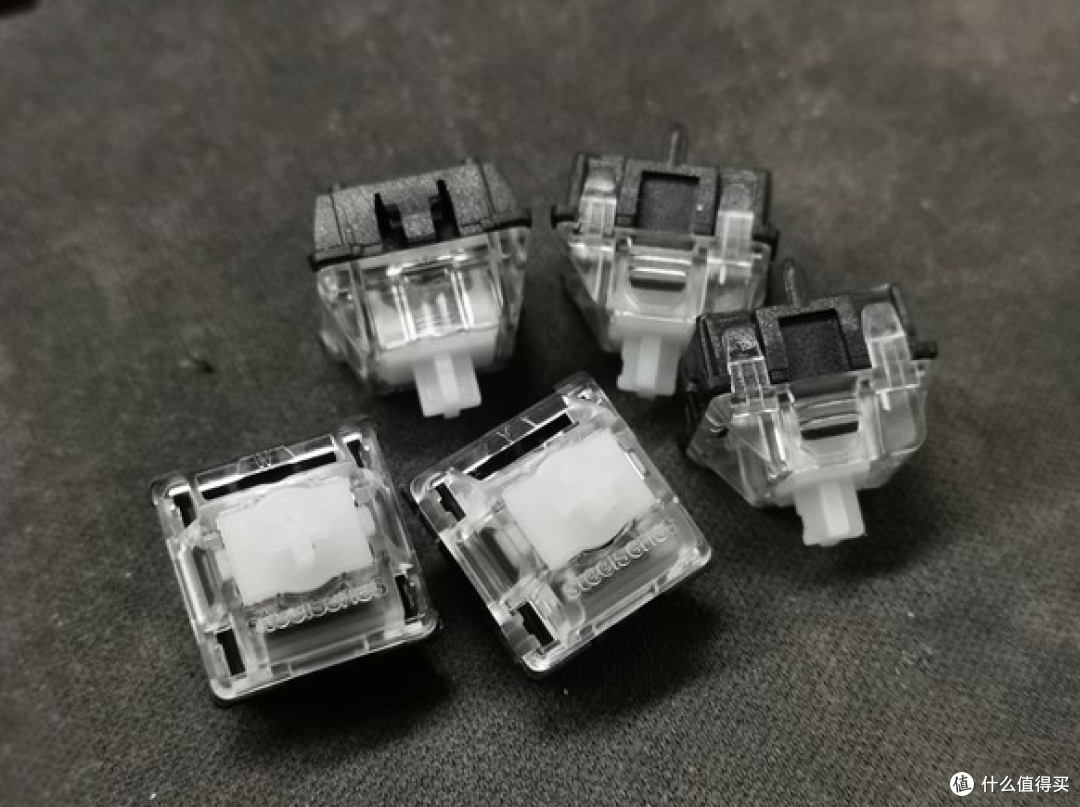

老球帽也有春天!——键帽改菊花教程但是中间使用了赛睿白轴的轴心定位,之前买了块赛睿白轴轴板,没做好功课,发现不是樱桃轴结构的……正愁干什么用哪,这下派上用场了。


老球帽也有春天!——键帽改菊花教程用开轴器打开轴体,取出轴心。

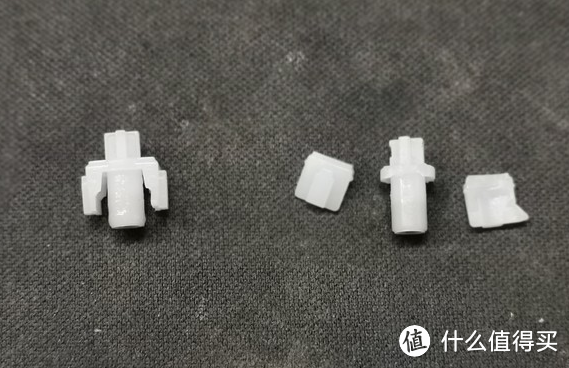

老球帽也有春天!——键帽改菊花教程将轴心的两翼切除。下图左边是原来的轴心,右边是切好的。

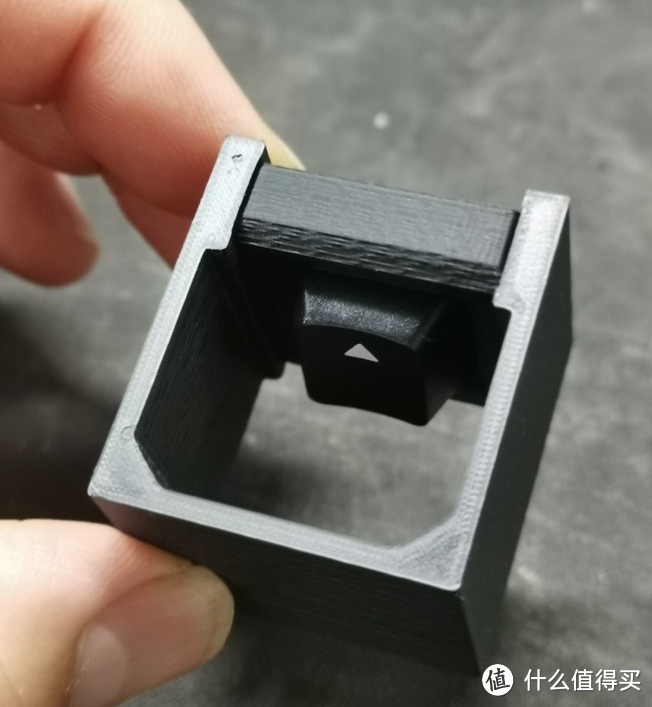

老球帽也有春天!——键帽改菊花教程将切好的轴心插入普通键帽。这样可以帮助轴心确定方向。


老球帽也有春天!——键帽改菊花教程然后将轴心和键帽放入第二版改轴支架,把轴心后面多出来的部分切除,可以得到一块小磁铁。然后将轴心和支架粘接到一起,这样就保证轴心的方向肯定是正的了。


第二版虽然解决了轴心正向的问题,但是还存在两个问题:

  1. 由于键帽顶面是有斜度的,在uv灯照射的时候,必须使改菊支架保持水平,以免内部的树脂流动不平,影响使用。

  2. 标识了键帽的朝向,以免轴心前后和左右做混了。


老球帽也有春天!——键帽改菊花教程于是设计出第三版改轴支架,如下图。有托架可以保持改菊支架始终水平。并且在正面做了一个倒角,方便区分方向。


老球帽也有春天!——键帽改菊花教程正面的横边做了个倒角,方便识别。


老球帽也有春天!——键帽改菊花教程因为键帽都会有点误差,所以装入改菊支架以后,有时候会产生缝隙,虽然只是不到1毫米的缝隙,但是也会造成键帽定位不精准,所以在改菊支架的四边粘上美纹胶带,这样可以使键帽可以牢固的卡在改菊支架中,并且不会歪。


老球帽也有春天!——键帽改菊花教程轴心与改菊支架通过UV树脂粘接。这个UV灯,就是美甲用的那种……你懂的……


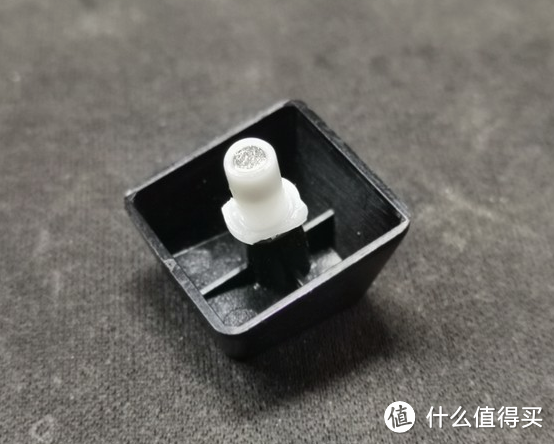

老球帽也有春天!——键帽改菊花教程粘接好的改菊支架。


老球帽也有春天!——键帽改菊花教程改好的部分键帽。由于树脂的加入,键盘重量略微增加,但是少了那种塑料空壳的感觉,多了一种很厚重的质感。最直观的感受就是,之前一把键帽放在手里晃,发出的声音是哗啦哗啦的空壳撞击的声音。改菊以后发出的声音有点类似石子或者玻璃球那种碰撞的感觉,是实心物体的感觉。


边改边拍照边写,加上支架改来改去的,可能说的有点乱,下面总结一下吧……


老球帽也有春天!——键帽改菊花教程如上图,是掏空键帽的几个步骤:(左起)

第一颗为原始键帽;

第二颗为电钻扩菊后的键帽;

第三颗为尖嘴钳掰过的键帽;

第四颗为电摩和刻刀修整过的键帽。

然后就可以进行灌胶了。


老球帽也有春天!——键帽改菊花教程同样,取樱桃轴键帽菊花的过程如上图,左起:

第一颗为原始键帽;

第二颗是用水口钳剪开四边的键帽;

第三颗是掰去四面的键帽;

第四颗是剪去多余部分的键帽。

然后菊花就可以装到改菊支架上,与灌好光固化树脂的键帽去粘合了。


老球帽也有春天!——键帽改菊花教程键帽的抛光,我是使用美甲用的那种抛光海绵……一会儿买美甲灯,一会儿买美甲海绵,我都不知道该怎么跟我老婆解释了……唉……我是直男啊!!!而且我买这海绵,是去潘家园买的,那价格,秒杀淘宝上面所有卖家了,99块钱180块!反而淘宝价格要高出快一倍了……


老球帽也有春天!——键帽改菊花教程对比一下抛光前后,左边抛光后,右边未抛光。

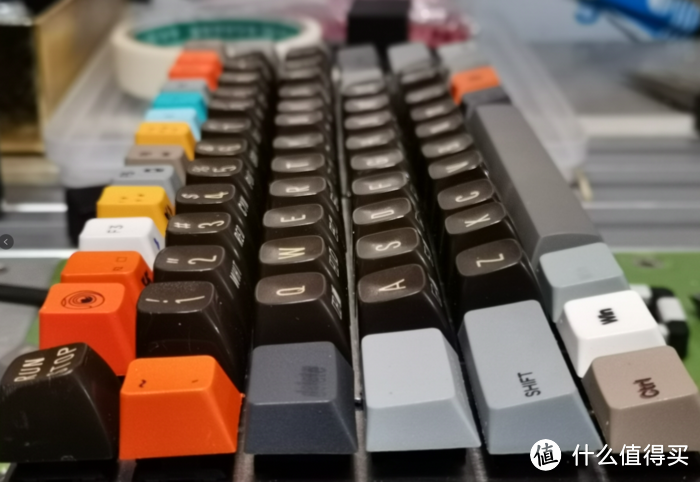

最后实在没有耐心等到都抛光完再看效果了,所以就先把键帽装到键盘上感受一下先……

老球帽也有春天!——键帽改菊花教程

老球帽也有春天!——键帽改菊花教程

老球帽也有春天!——键帽改菊花教程请无视其他垃圾帽……我就是先感受下效果,哈哈……

由于几个版本的支架变换,最后导致键帽高度不是很一致,有点崩溃,第一次改,经验还是不足啊!下一步打算把轴心全抠掉,统一重新改一下!!

老球帽也有春天!——键帽改菊花教程
