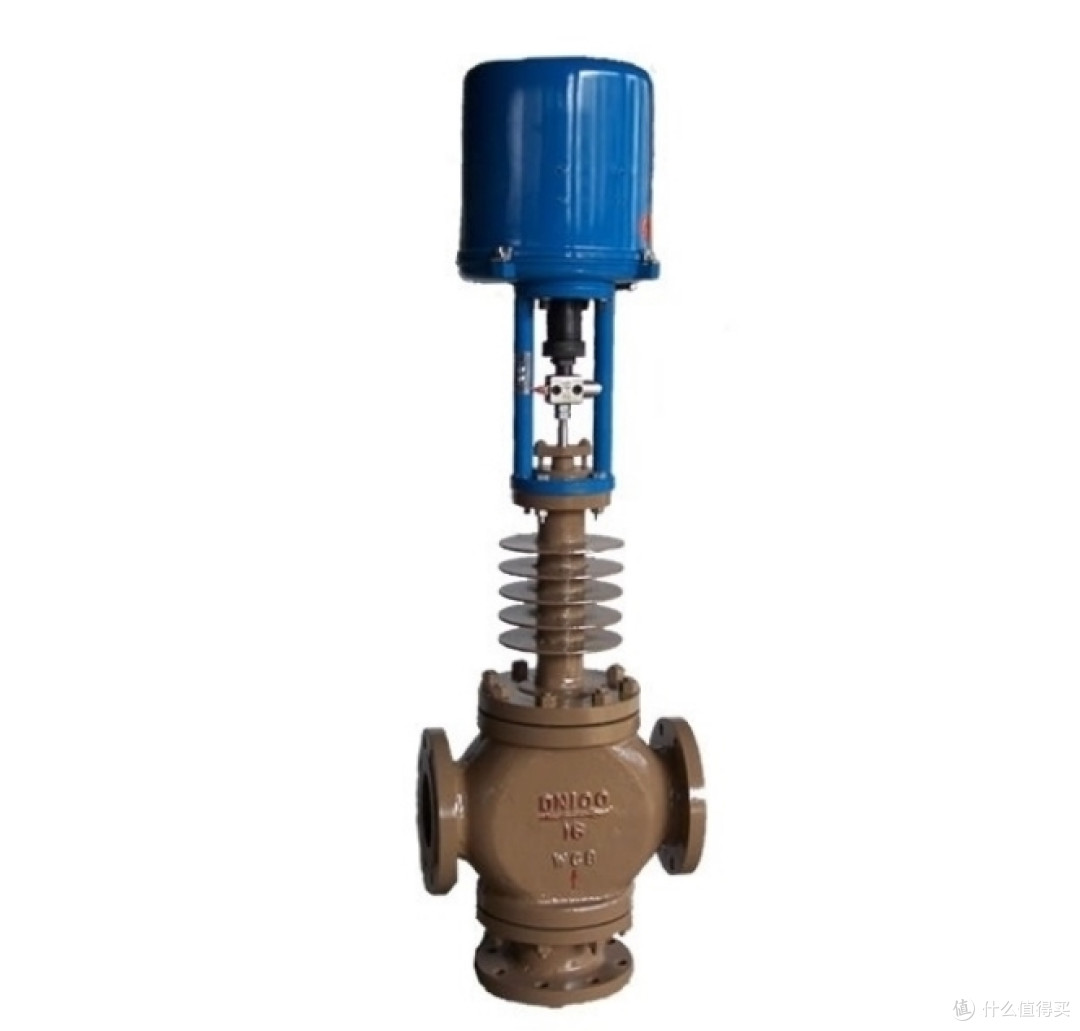

石化装置用抗硫腐蚀高温调节阀选型标准

在石油化工行业中，高温含硫介质（如H₂S、SO₂等）对调节阀的腐蚀问题尤为突出，若选型不当，很易导致阀门失效、泄漏甚至安全事故。本文结合石化行业标准（如API、NACE等）及工程实践经验，系统阐述抗硫腐蚀高温调节阀的选型标准，涵盖材料选择、结构设计、性能验证及维护策略等方面，为工程技术人员提供参考。

一、抗硫腐蚀调节阀的核心选型原则

1. 介质特性与工况分析

硫腐蚀类型：需明确介质中的硫形态（H₂S、硫酸、硫醇等）、浓度、温度（通常＞200℃时腐蚀加剧）、压力及流速。

工况兼容性：需同时考虑高温氧化、硫化氢应力腐蚀开裂（SSC）、氢致开裂（HIC）等复合腐蚀机制。

标准依据：参考NACE MR0175/ISO 15156对酸性环境的材料要求。

2. 材料选型标准

阀体与内件材料：

低碳奥氏体不锈钢（如316L、904L）：适用于中低浓度硫环境，但需注意氯离子应力腐蚀（CLSCC）风险。

双相不锈钢（如2205、2507）：抗硫和氯离子腐蚀性能优异，但高温下可能发生σ相脆化。

镍基合金（如Inconel 625、Hastelloy C276）：用于高浓度、超高温（＞500℃）工况。

表面处理技术：堆焊司太立（Stellite）合金或陶瓷涂层（如Al₂O₃）可显著提升密封面耐磨耐蚀性。

禁选材料：避免普通碳钢（易发生硫化物应力腐蚀）及马氏体不锈钢（如410）。

3. 结构设计要点

密封形式：

金属硬密封：优于软密封，建议采用斜面密封或球面密封结构，减少硫化物沉积。

双向密封设计：防止介质反向流动导致的密封失效。

流道优化：

低流阻设计：避免介质滞留造成局部腐蚀（如采用全通径结构）。

多级降压：适用于高压差工况，减少气蚀和冲刷腐蚀。

散热与热补偿：

延长阀盖设计：降低填料函温度，保护密封填料（如石墨+316L缠绕垫片）。

热膨胀补偿结构：如波纹管密封阀杆，防止高温变形泄漏。

二、性能验证

1. 腐蚀试验要求

实验室加速腐蚀试验：按ASTM G48或NACE TM0177进行应力腐蚀敏感性测试。

现场模拟试验：在等效工况下验证阀门动态性能（如循环寿命≥10万次）。

三、选型流程与工程实践建议

1. 需求确认：明确介质成分、温度/压力曲线、控制精度要求（如泄漏等级≤ANSIV）。

2. 供应商评估：要求提供材料检测报告（如PMI成分分析）、典型工况业绩案例。

3. 经济性权衡：高合金阀门初期成本高，但全生命周期成本（含维护与更换）可能更低。

四、典型故障案例与改进措施

案例1：某炼厂加氢装置调节阀阀芯断裂

原因：选用了410不锈钢，在H₂S环境中发生硫化物应力腐蚀。

改进：更换为Inconel 625阀芯，并增加预紧力分析。

案例2：高温硫磺阀门密封泄漏

原因：石墨填料在300℃以上氧化失效。

改进：改用柔性石墨+金属增强复合填料。
