交错PFC+移相全桥架构设计，戴尔1300W碳化硅工作站电源拆解
2026-08-17 15:03:49
0点赞
0收藏
0评论
前言
本期拆解带来的是戴尔1300W工作站电源，这款电源由台达代工，型号为D1300EF-02，支持100-240V交流输入，最大输出功率1300W。电源具备10路12V输出，单路最大输出功率216W，具备-12V输出，待机电源输出电压12V，输出电流6A。
电源输入端设有电源插座，散热风扇，检测按钮，指示灯和解锁卡扣，输出端设有金手指连接器和散热格栅。电源采用交错式PFC+移相全桥+同步整流架构，具备80PLUS金牌转换效率。下面服务器电源网就带来戴尔这款工作站电源的拆解，一起看看内部的方案和用料。
戴尔1300W碳化硅工作站电源外观

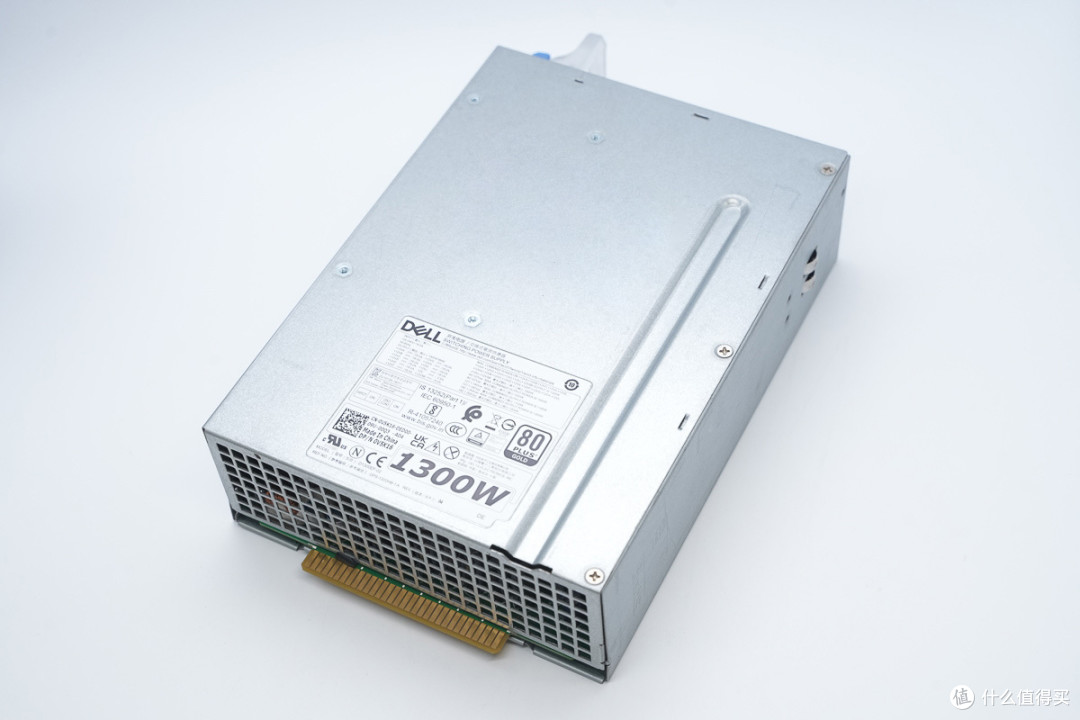

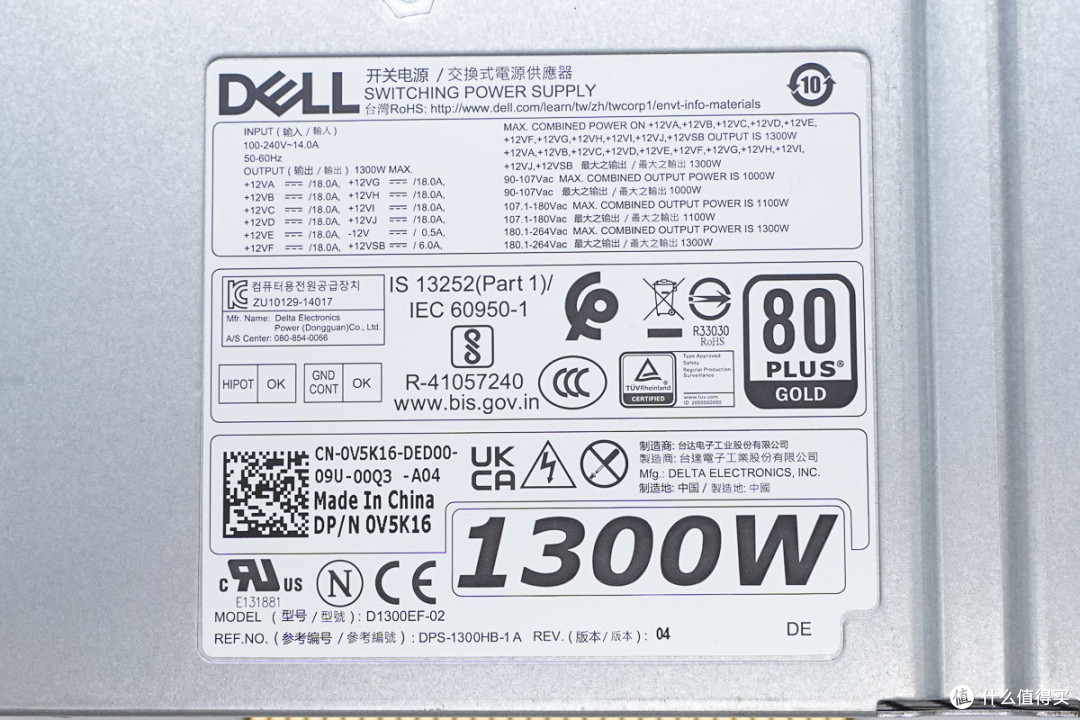

戴尔工作站电源采用镀锌钢板外壳，机身正面粘贴信息标签。
输入：100-240V~14A 50-60Hz
输出：1300W MAX
+12VA ⎓ /18A
+12VB ⎓ /18A
+12VC ⎓ /18A
+12VD ⎓ /18A
+12VE ⎓ /18A
+12VF ⎓ /18A
+12VG ⎓ /18A
+12VH ⎓ /18A
+12VI ⎓ /18A
+12VJ ⎓ /18A
-12V ⎓ /0.5A
+12VSB ⎓ /6A
+12VA，+12VB，+12VC，+12VD，+12VE，+12VF，+12VG，+12VH，+12VI，+12VJ，+12VSB 最大之输出 1300W
90-107Vac 最大之输出 1000W
107.1-180Vac 最大之输出 1100W
180.1-264Vac 最大之输出 1300W

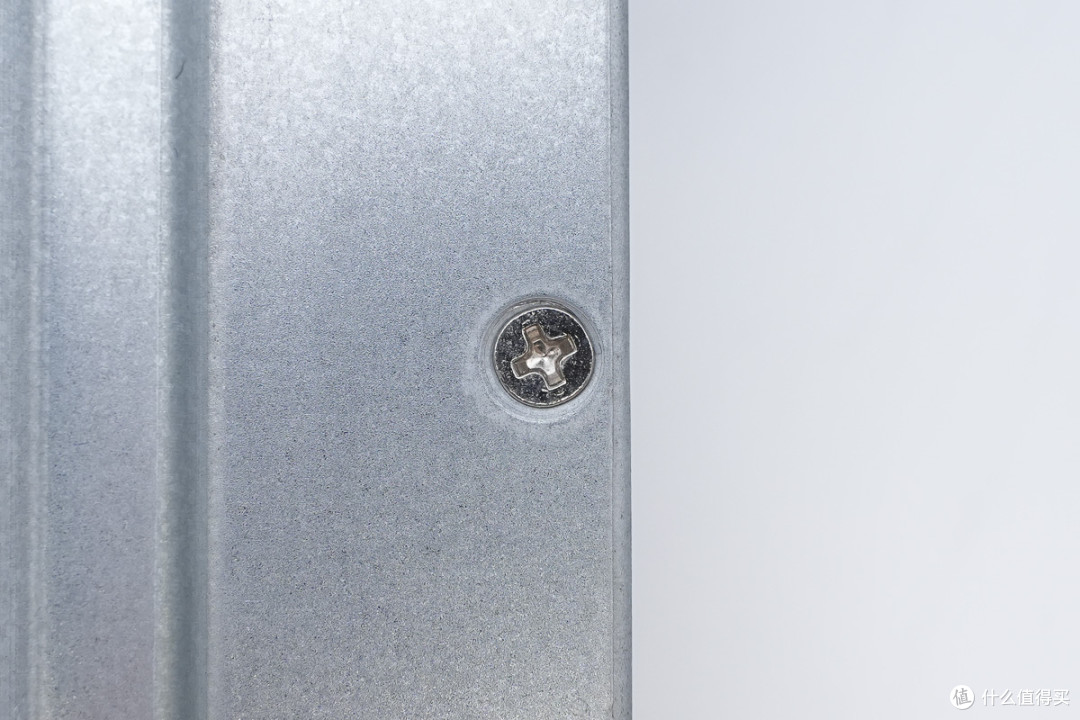

壳体盖板通过螺丝固定。

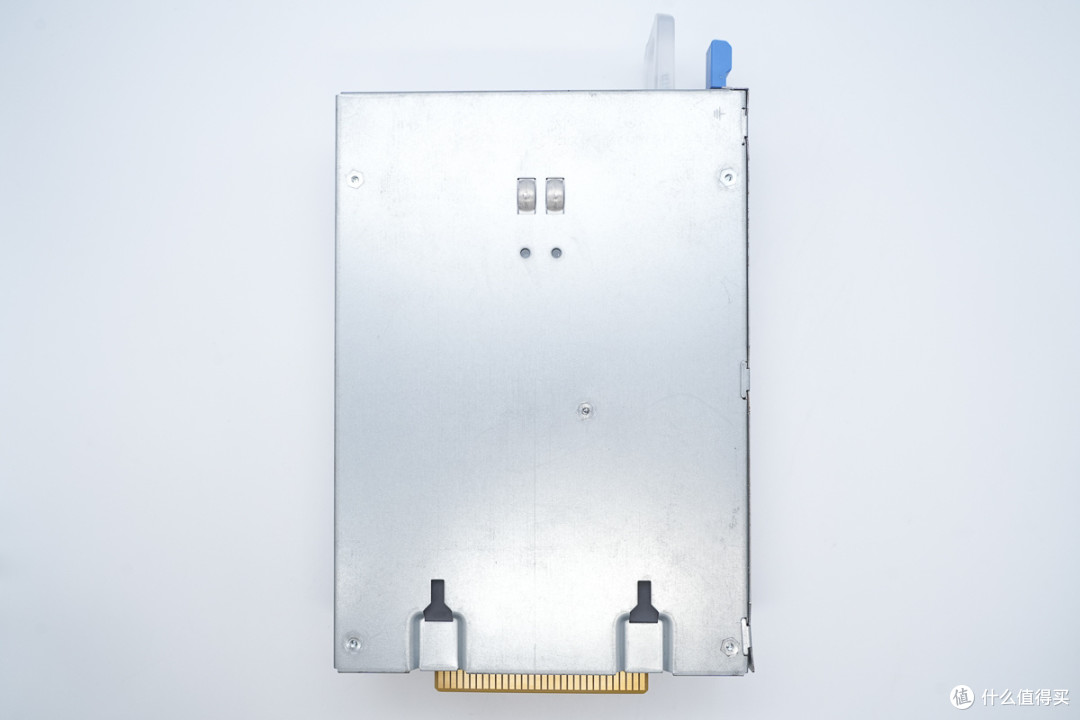

壳体背面设有接地凸起。

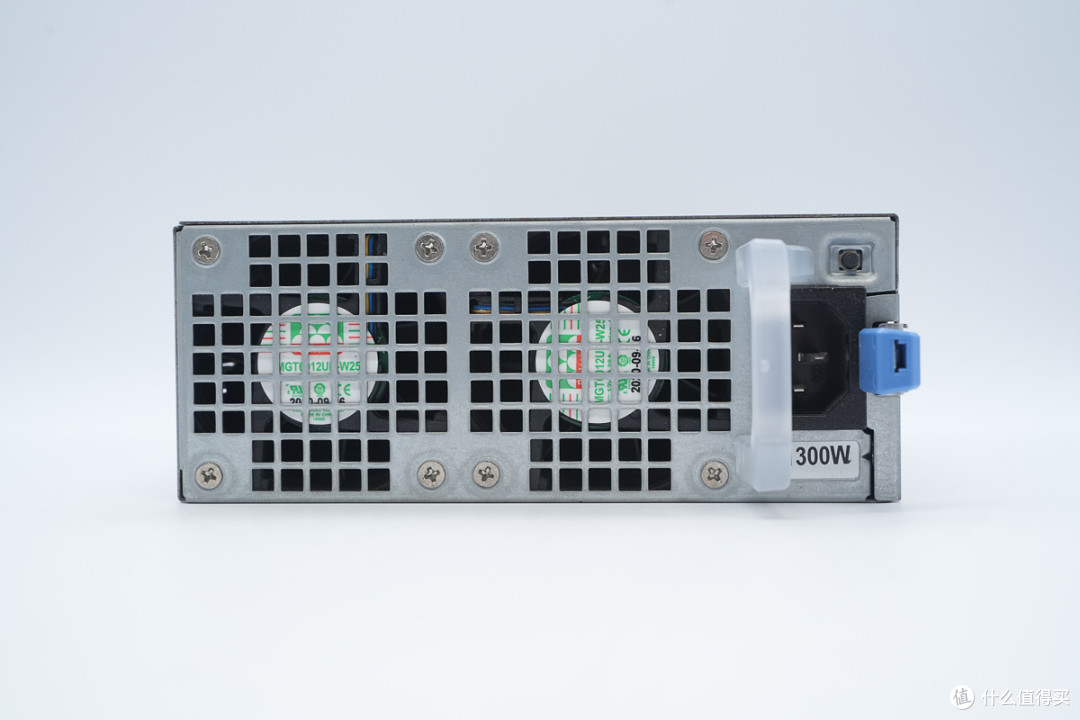

电源输入端设有散热风扇，指示灯，检测按钮和电源插座。

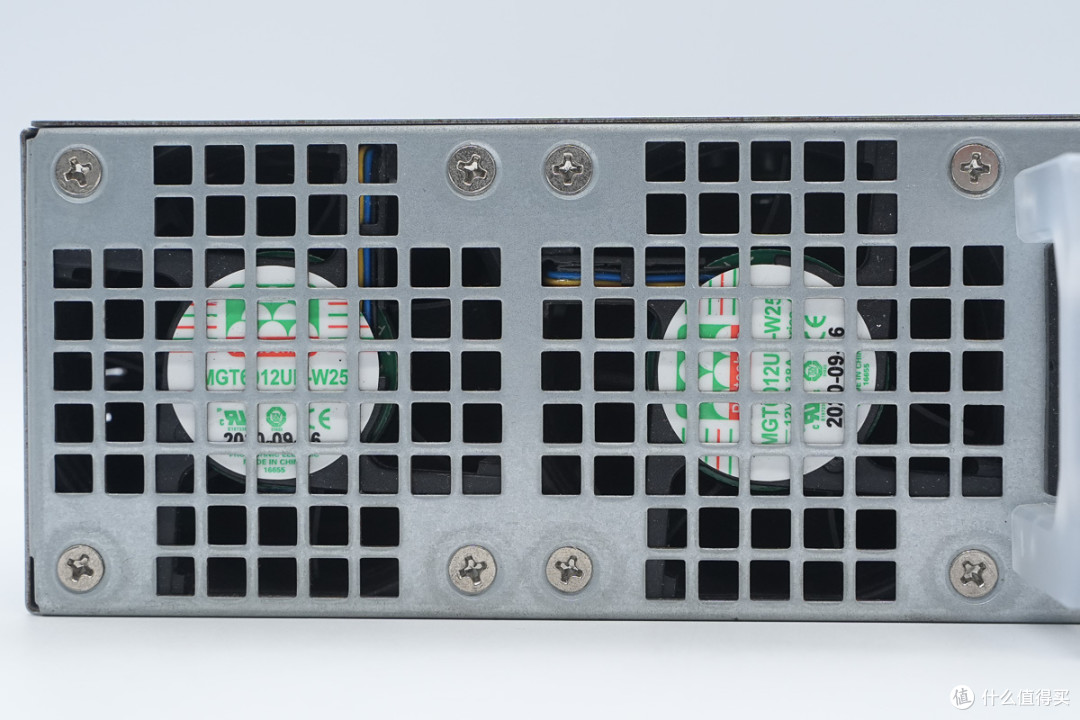

格栅内部设有散热风扇。

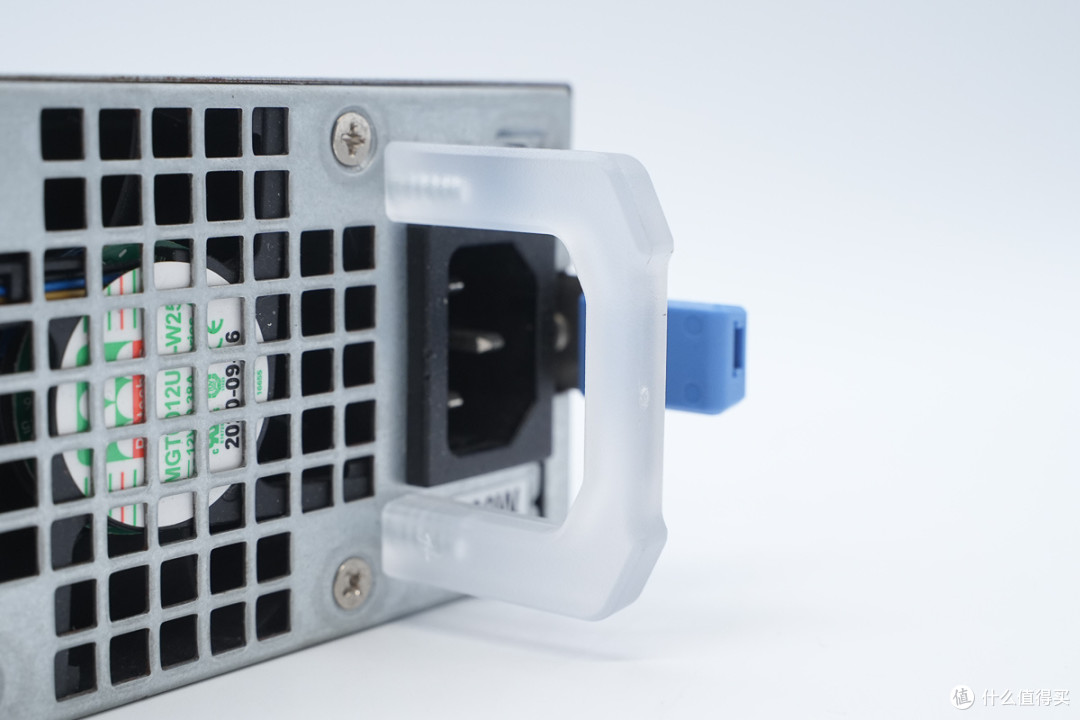

提手为半透明材料，兼具指示灯功能。

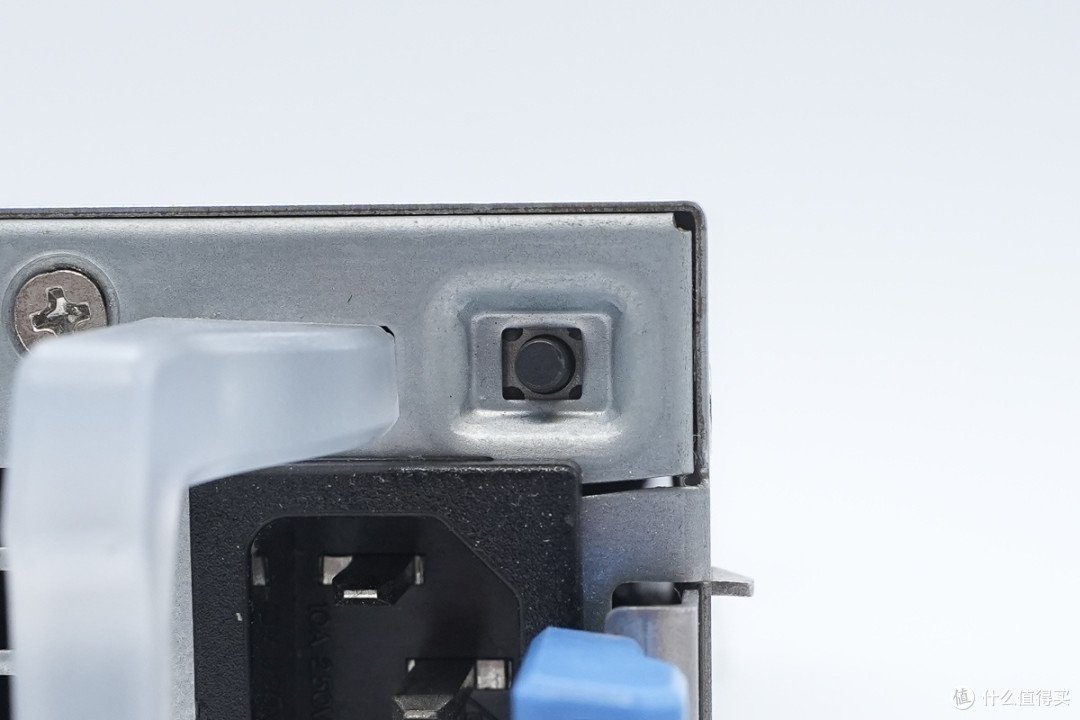

检测按钮特写。

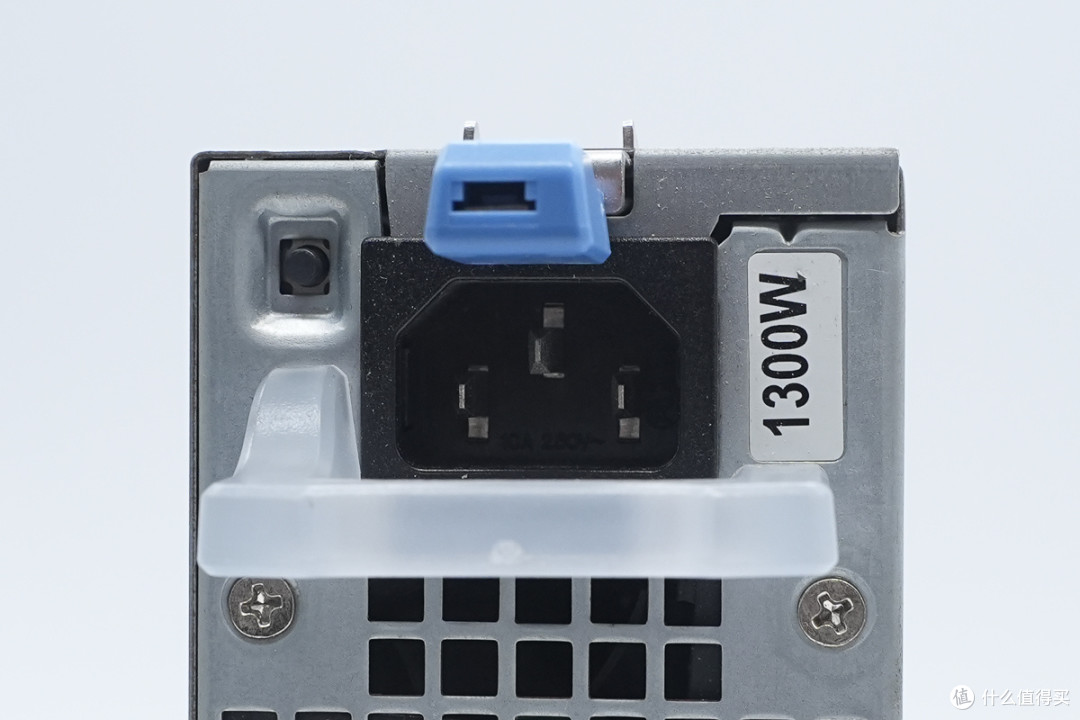

品字电源插座特写。

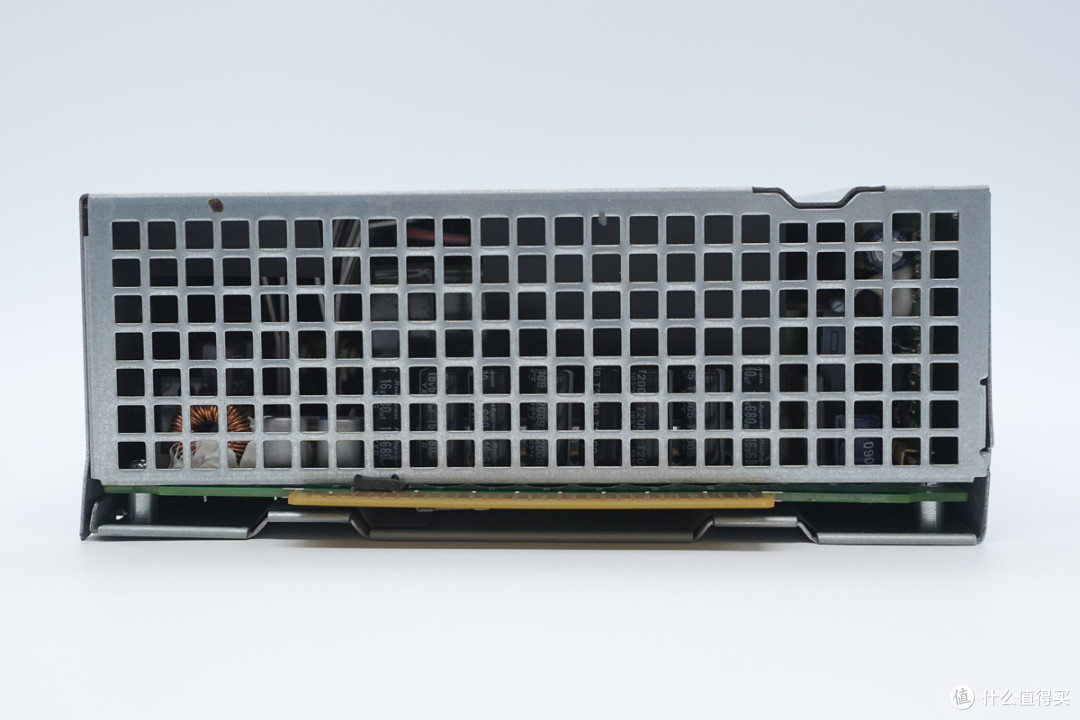

输出端设有散热格栅和金手指连接器。

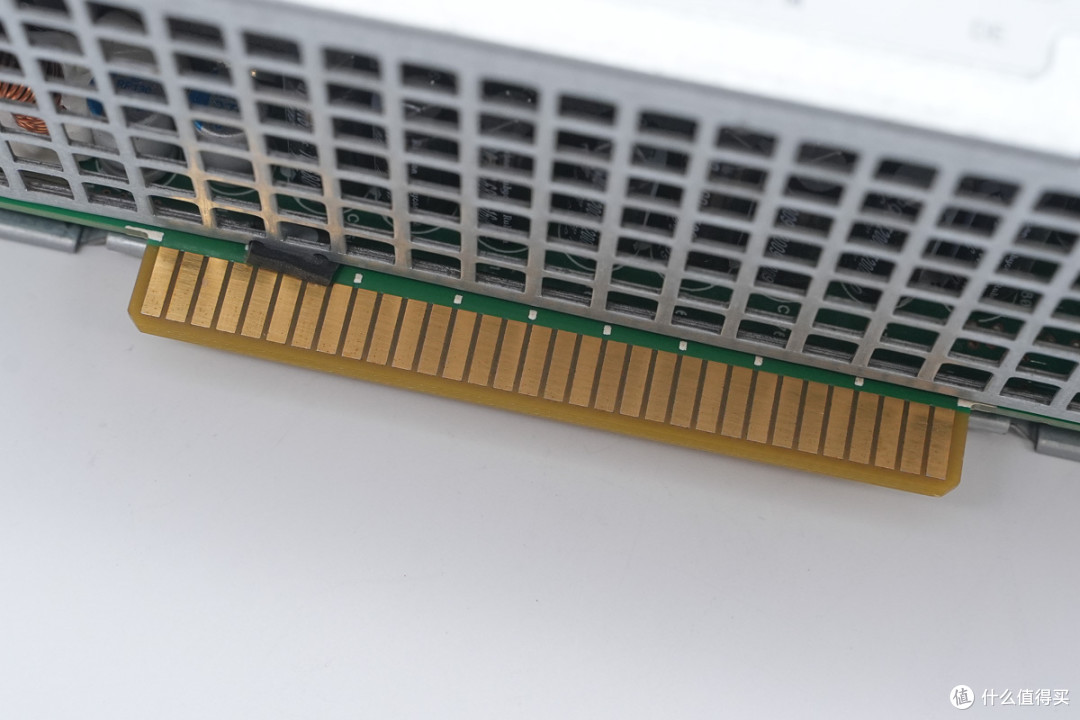

金手指连接器特写。

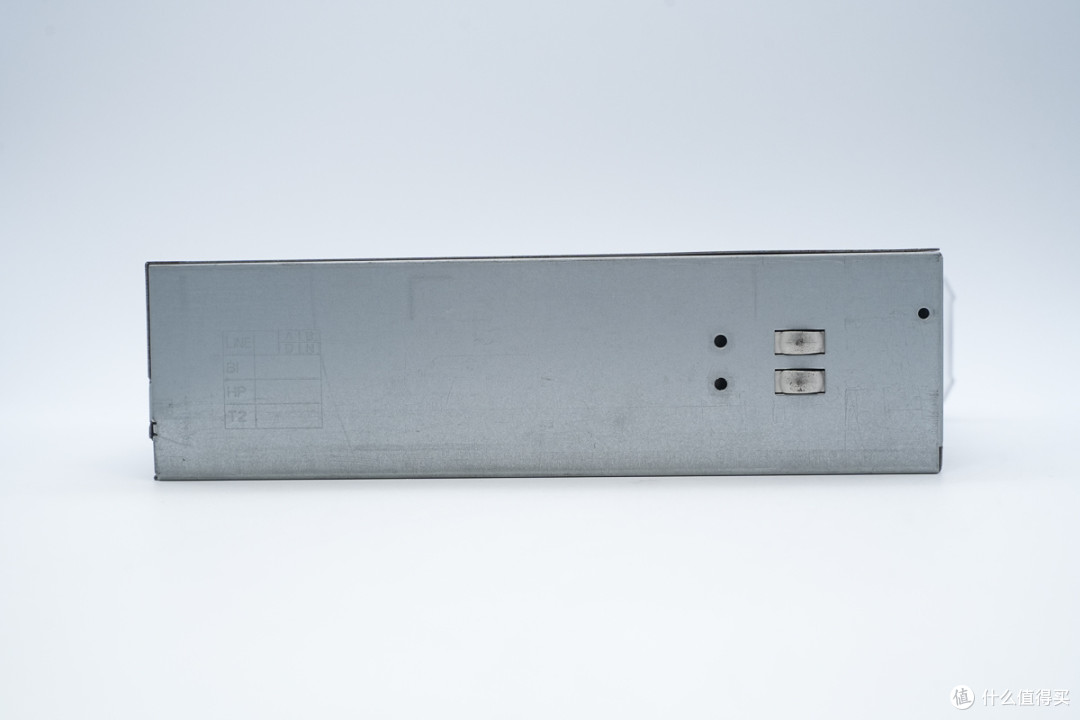

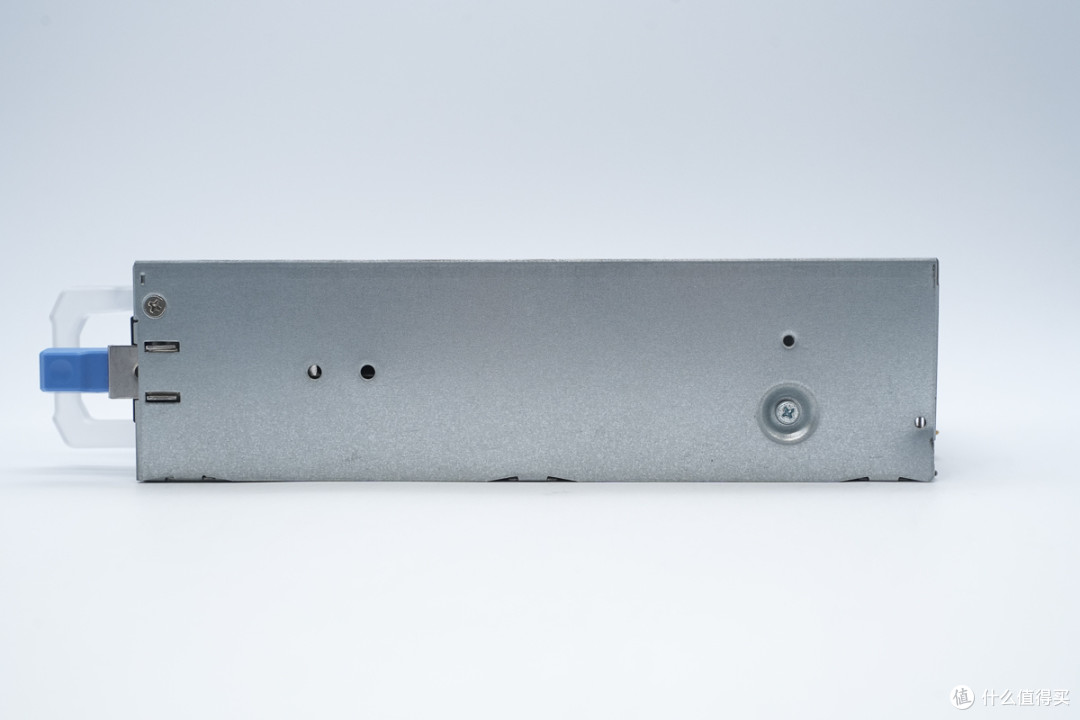

壳体侧面设有接地弹片。
侧面设有锁扣和固定螺丝。

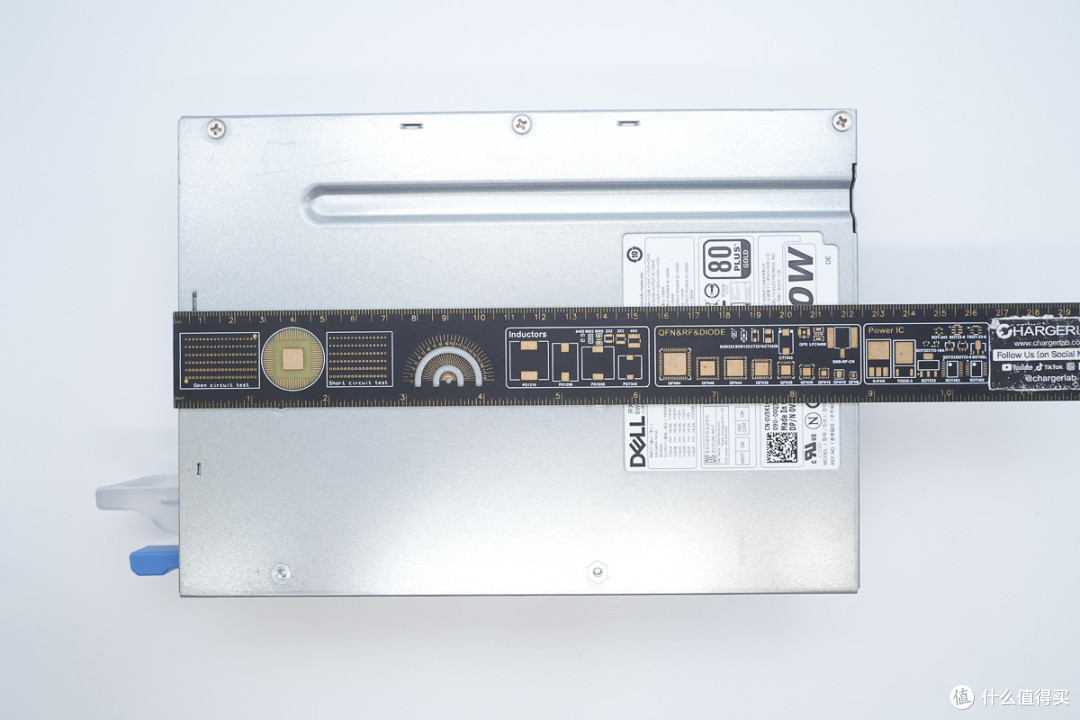

测得电源壳体长度约为225mm。

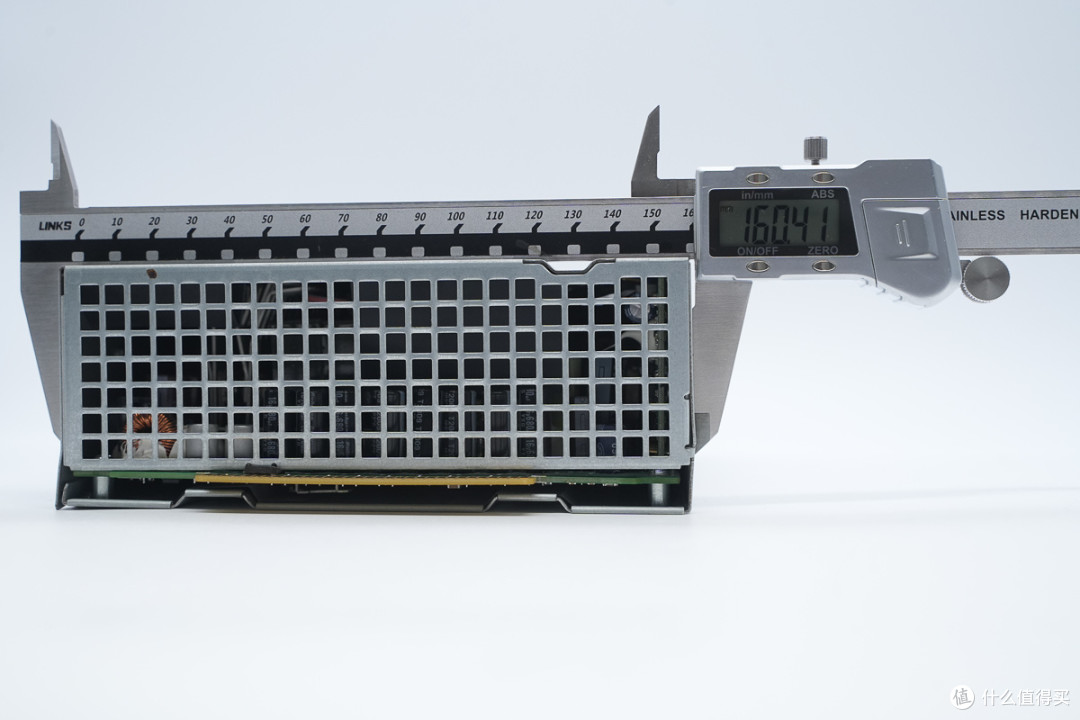

电源壳体宽度约为160.4mm。

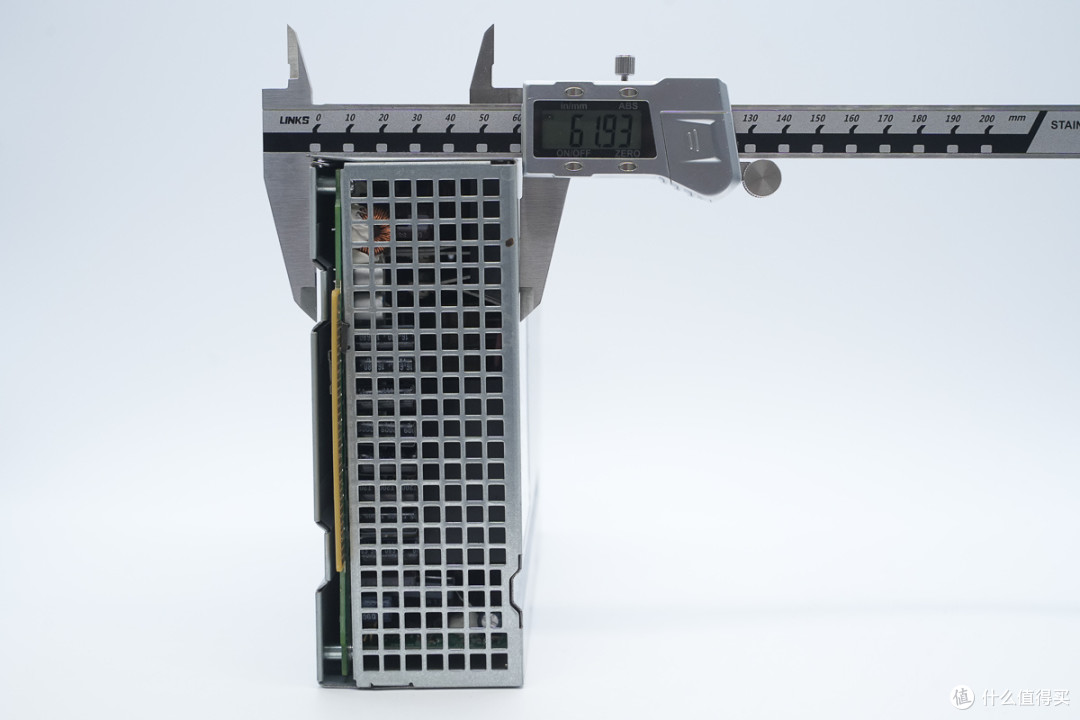

电源壳体厚度约为62mm。

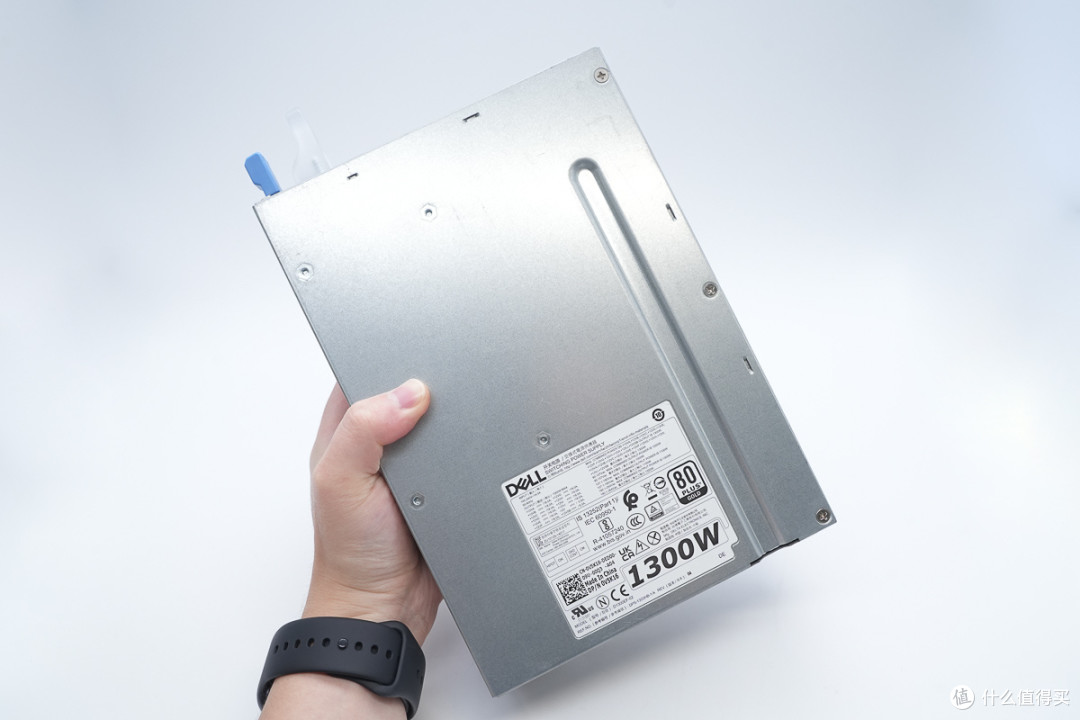

电源模块拿在手上的大小直观感受。

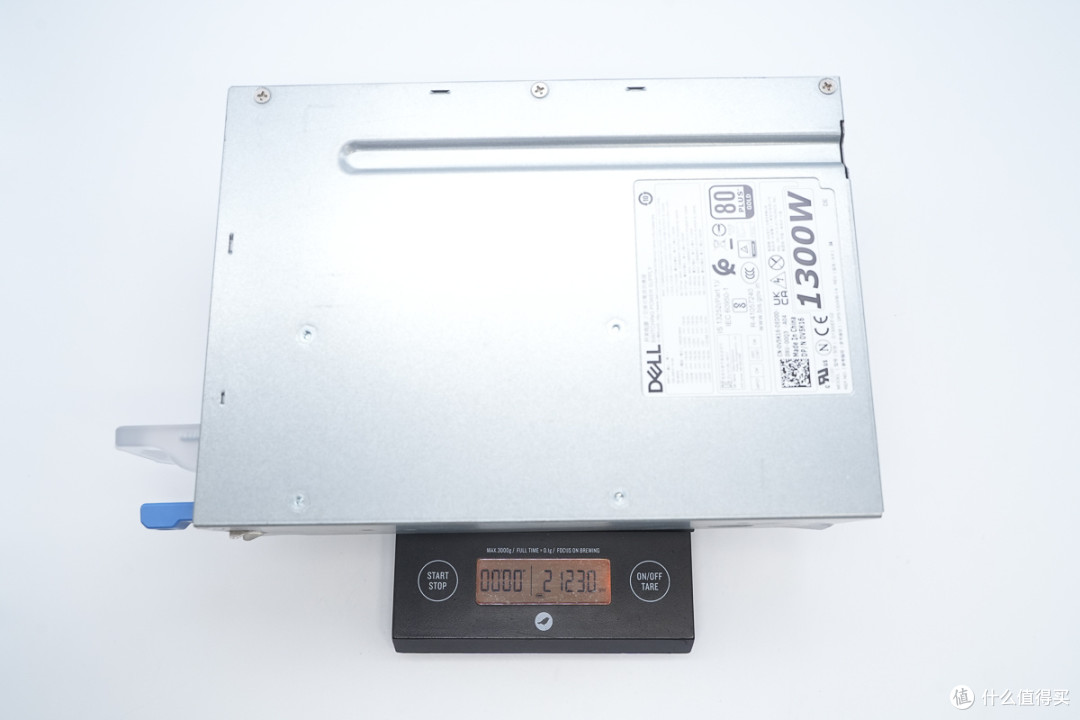

测得电源模块重量约为212g。
戴尔1300W碳化硅工作站电源拆解
看完了戴尔这款工作站电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧下固定螺丝，拆开电源外壳。

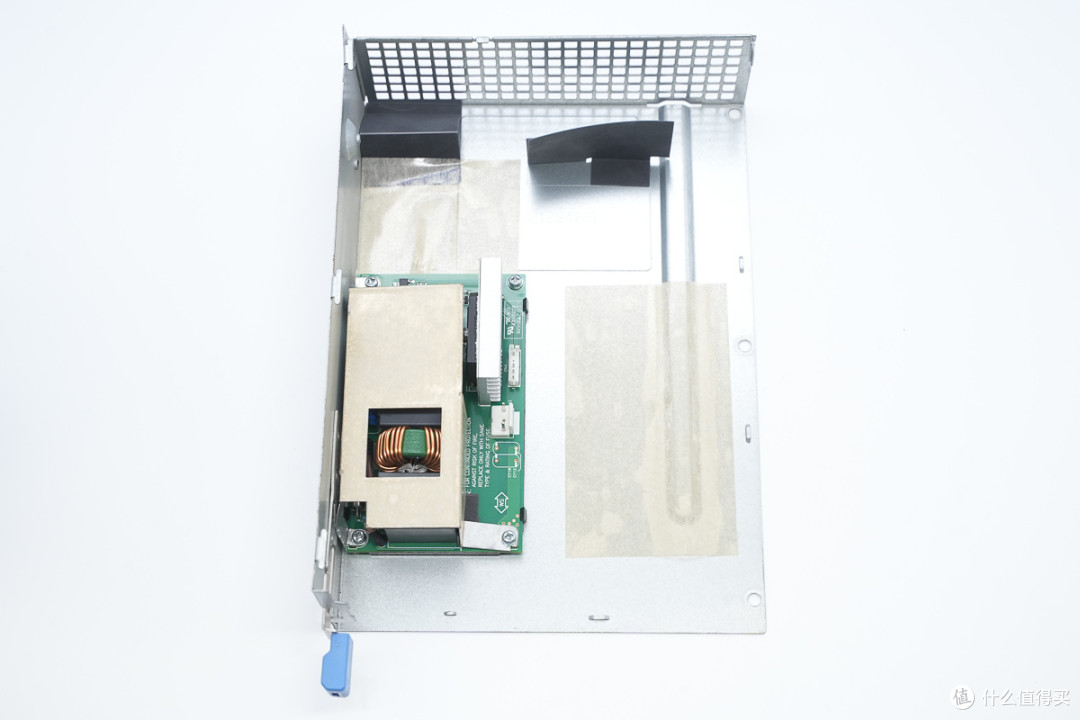

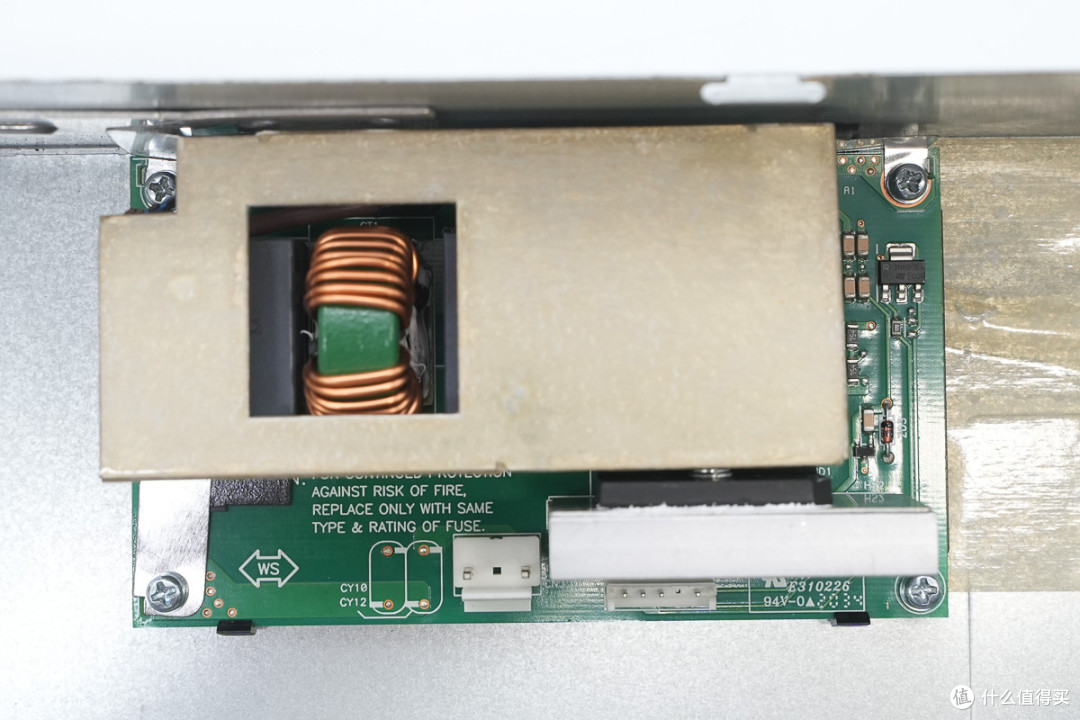

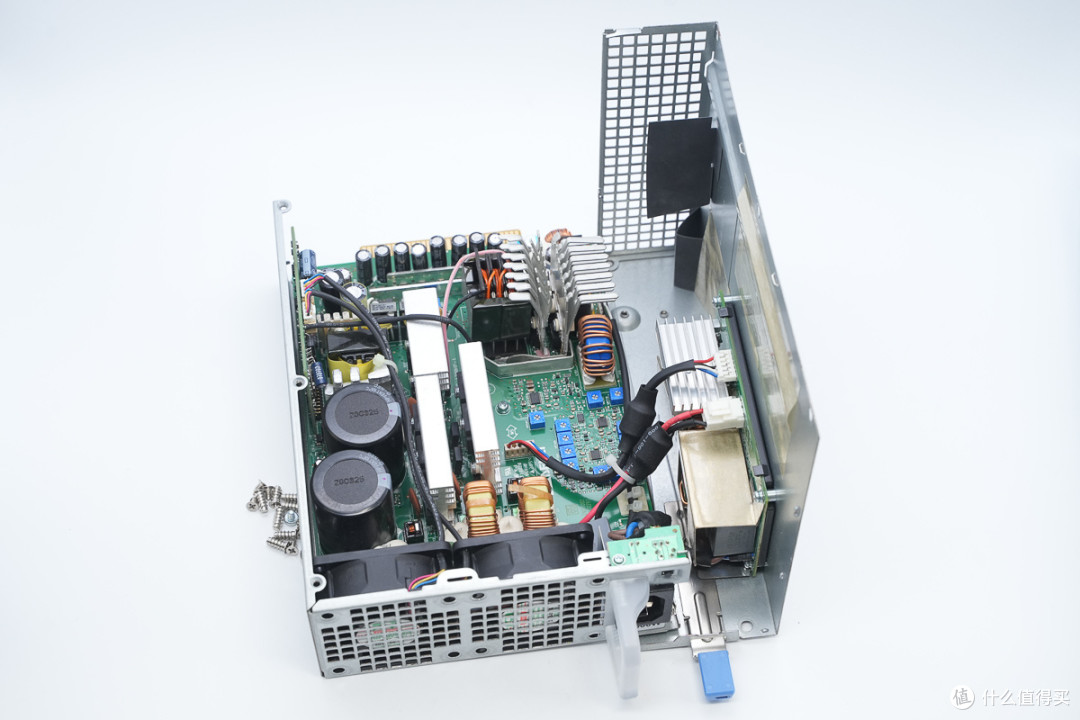

外壳内部设有小板，通过导线连接。
小板通过螺丝固定，壳体内部设有麦拉片绝缘。
固定小板的金属框架特写。
拆下金属框架，取下小板。

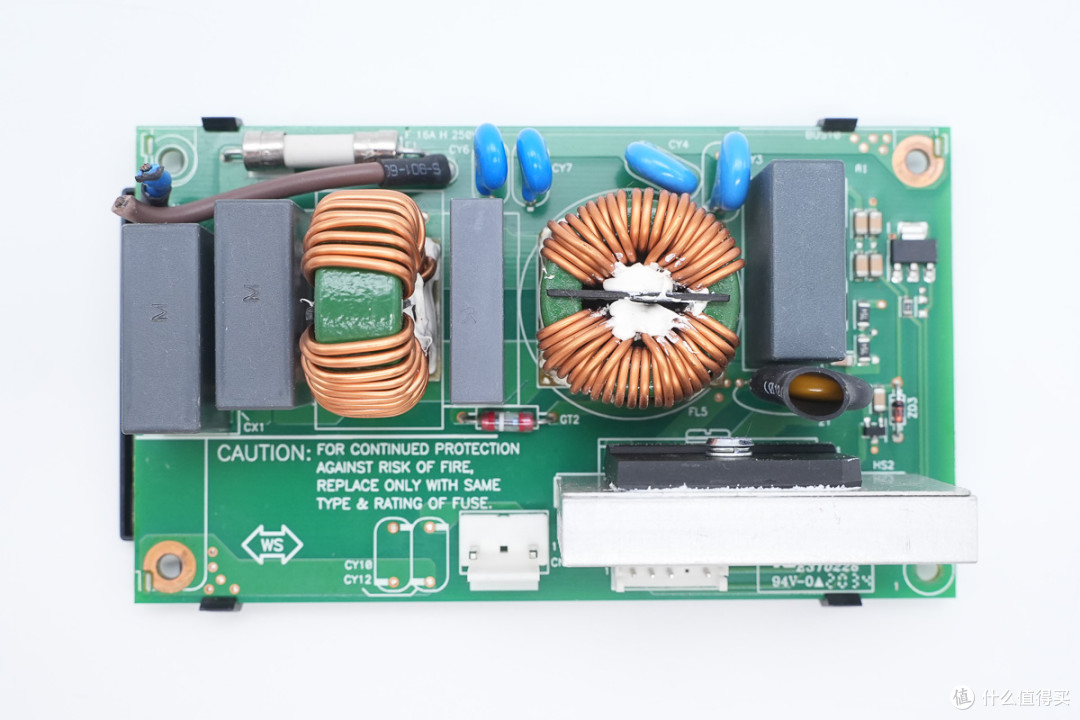

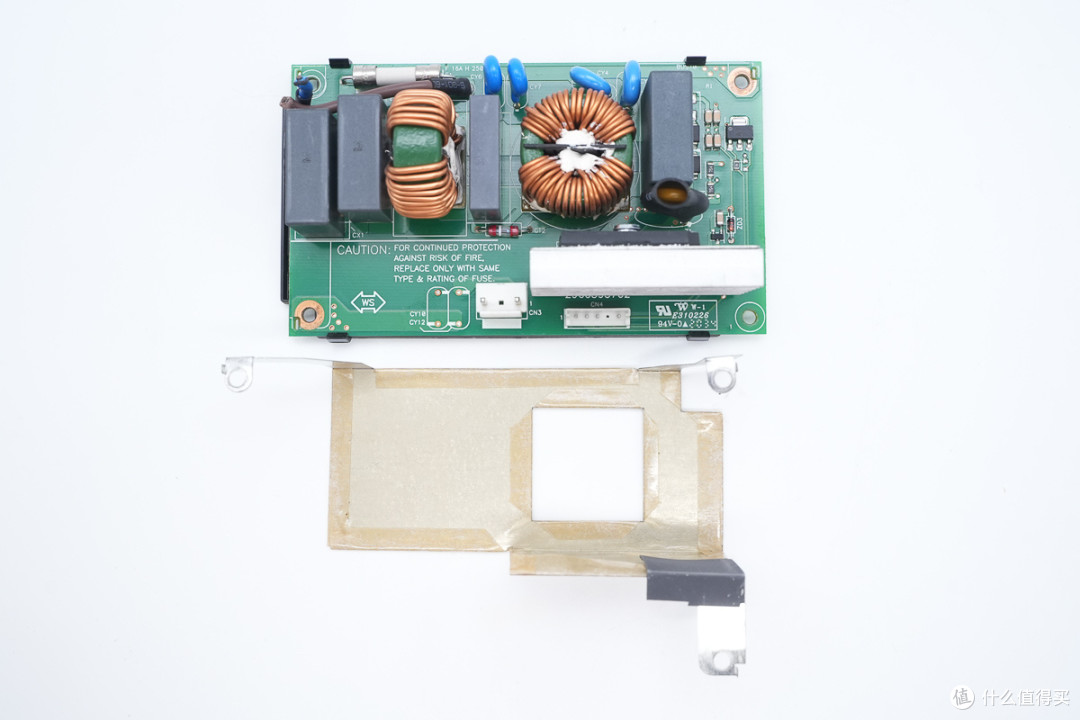

小板正面设有保险丝，安规X2电容，共模电感，蓝色Y电容，压敏电阻和整流桥。

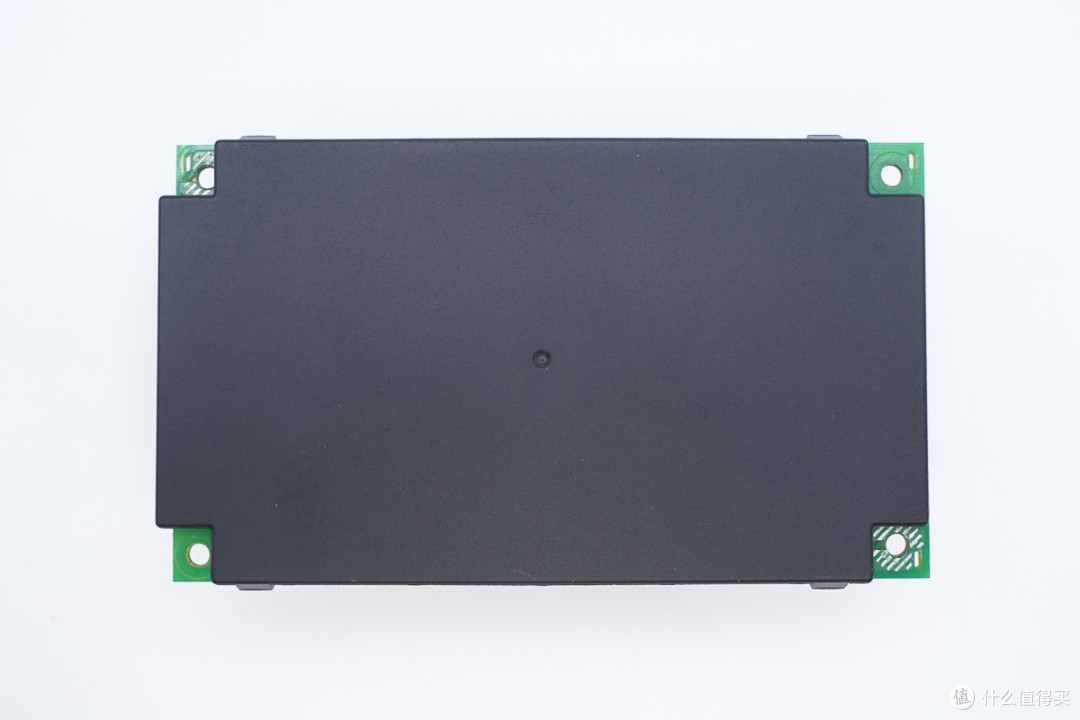

小板背面设有塑料盖子绝缘。

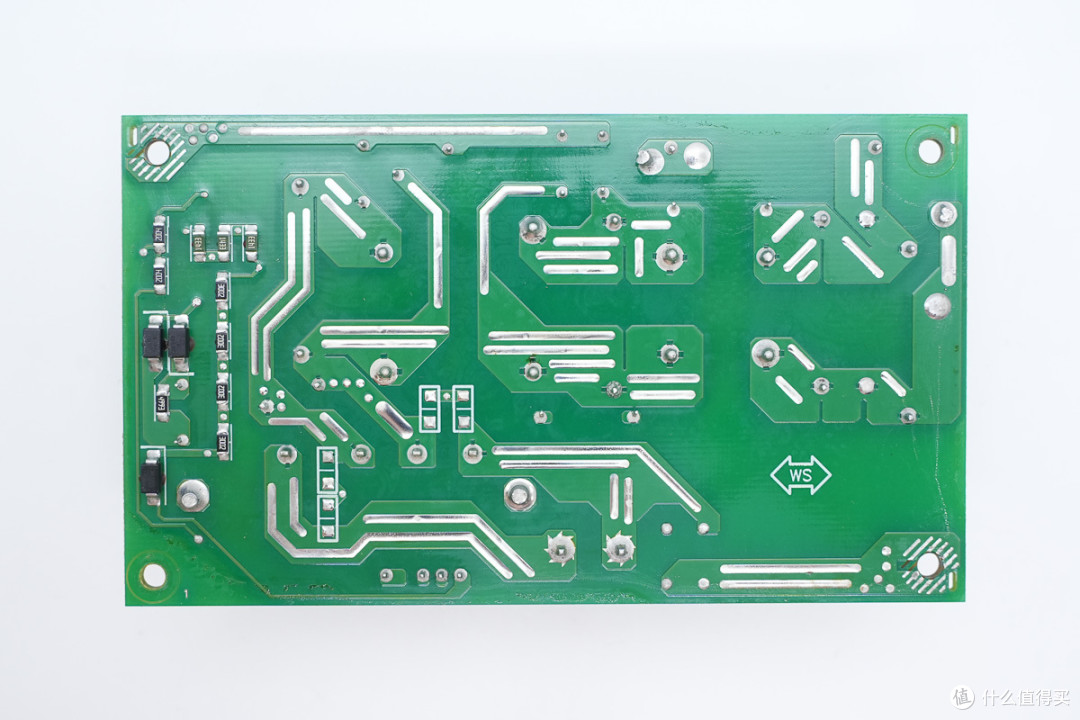

小板背面走线露铜加锡，增强载流。

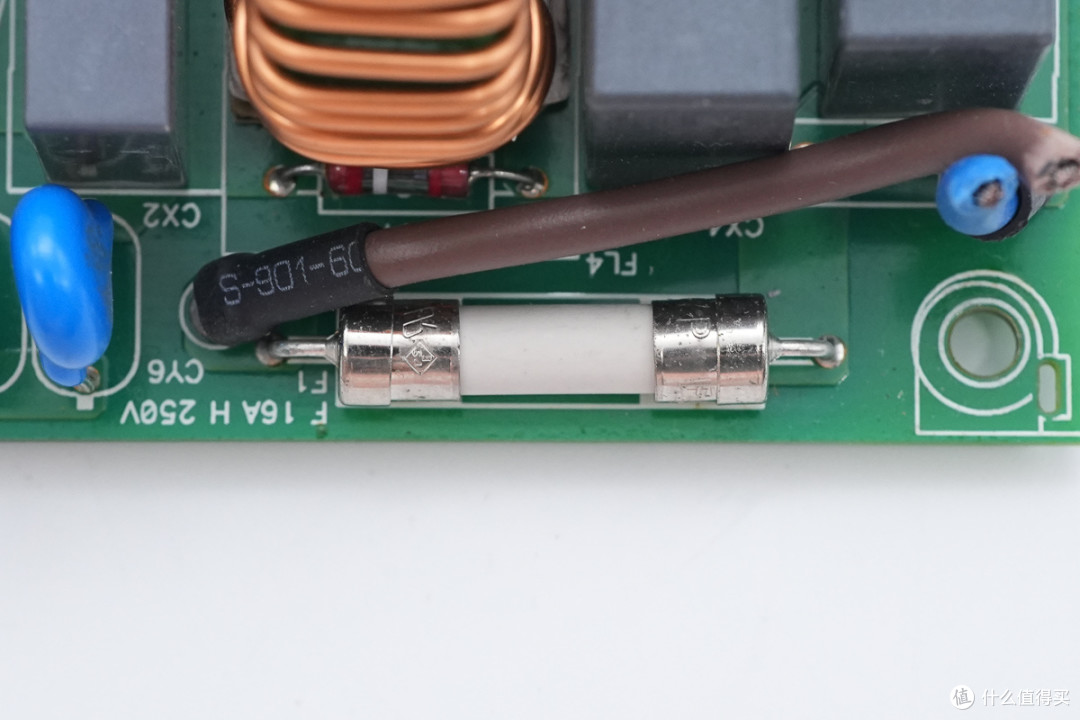

保险丝规格16A 250V。

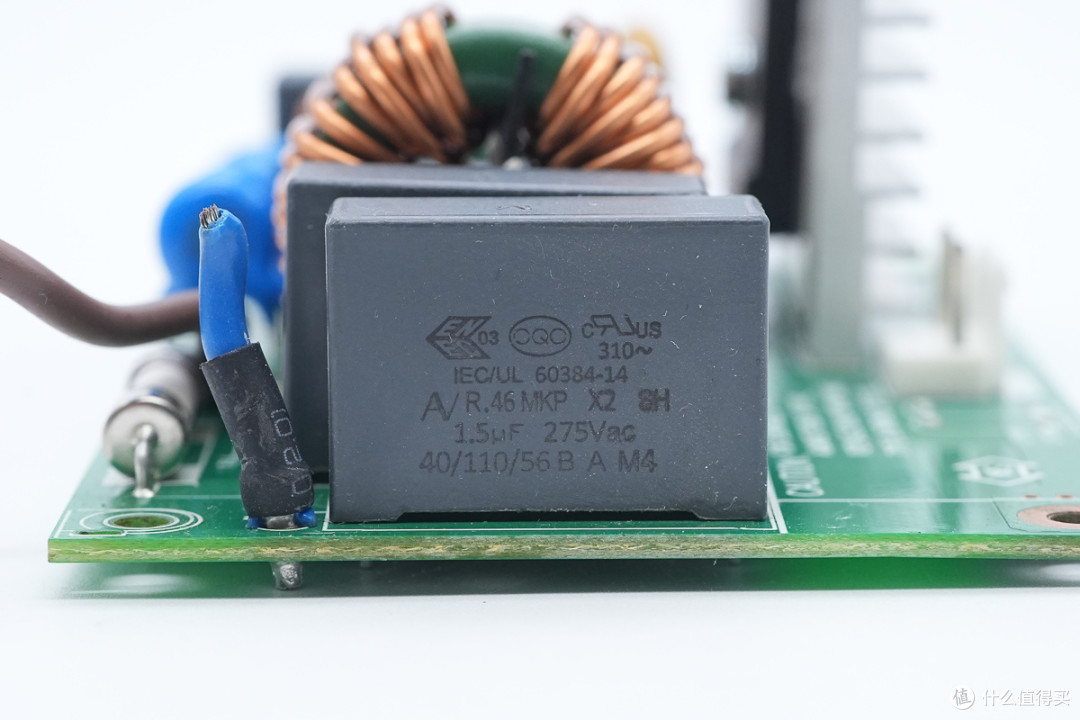

安规X2电容规格为1.5μF。

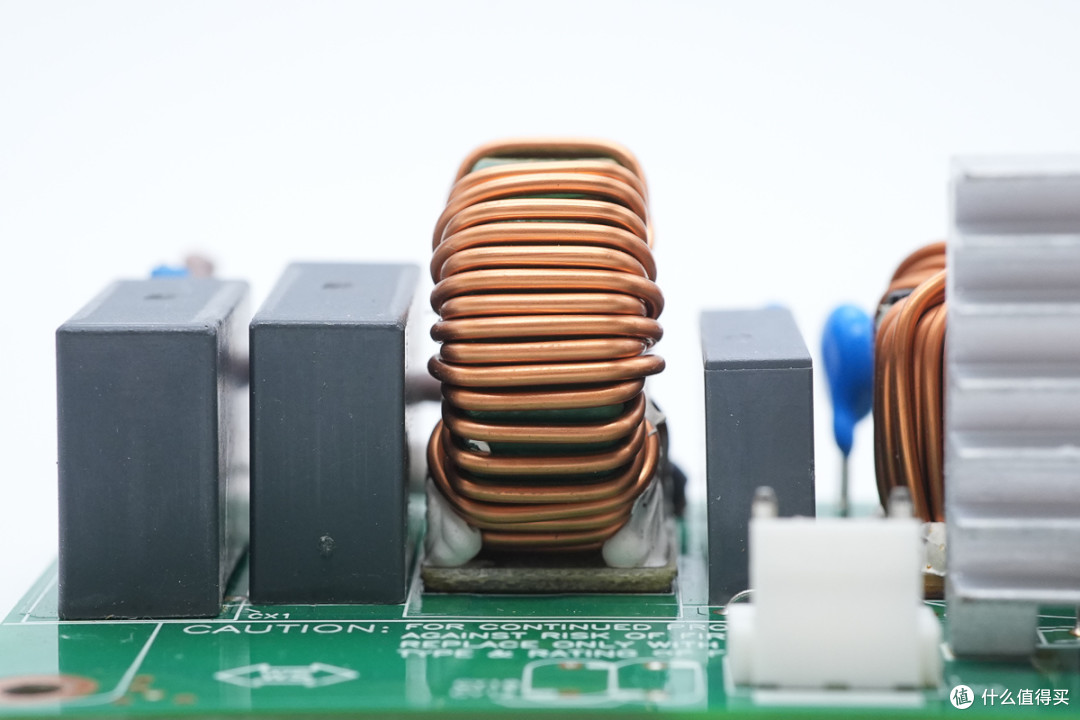

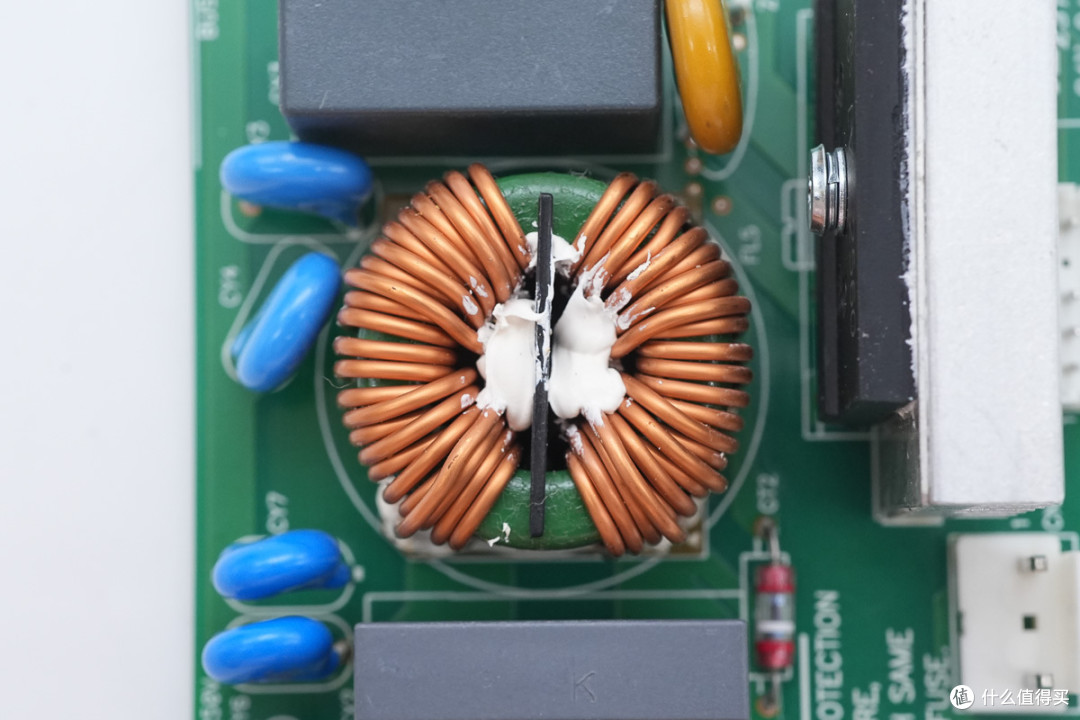

共模电感采用漆包线绕制，底部设有电木板绝缘。

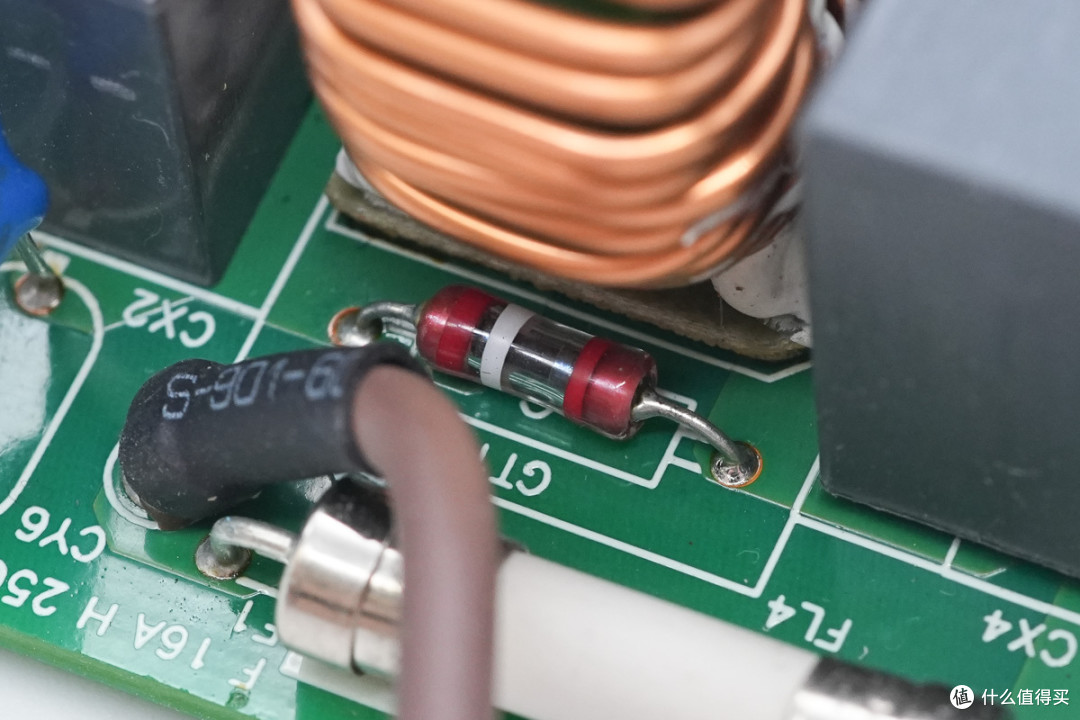

共模电感侧面设有气体放电管。
安规X2电容规格为0.68μF。
共模电感采用漆包线绕制，底部设有电木板绝缘。

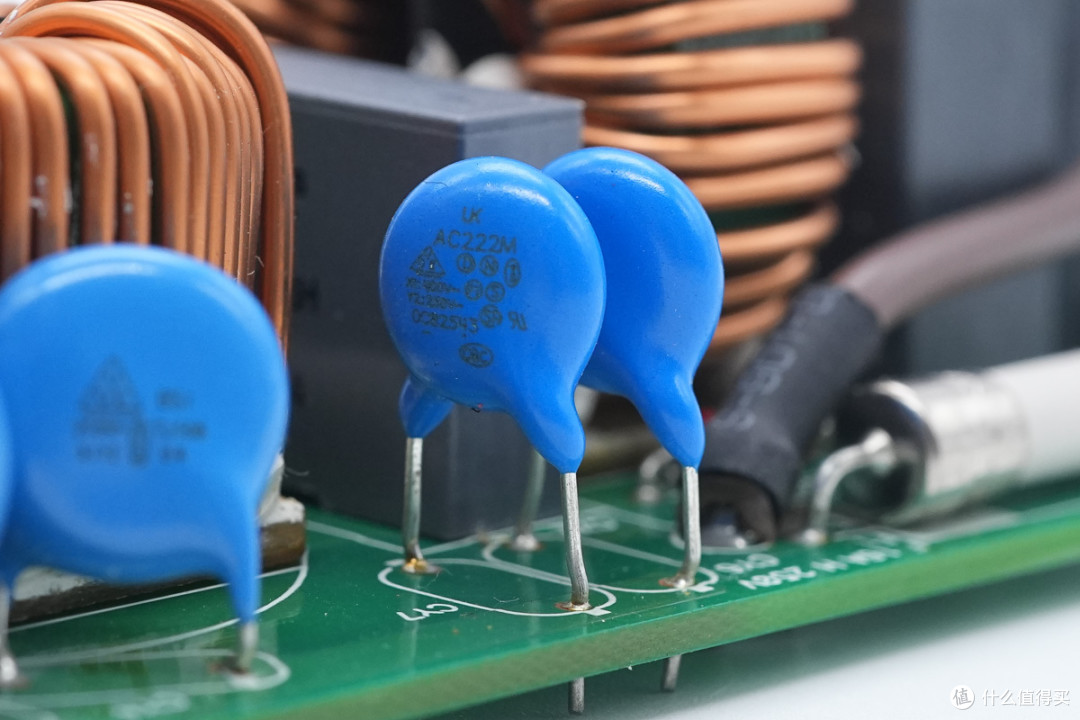

Y电容来自华新科，料号AC222M。

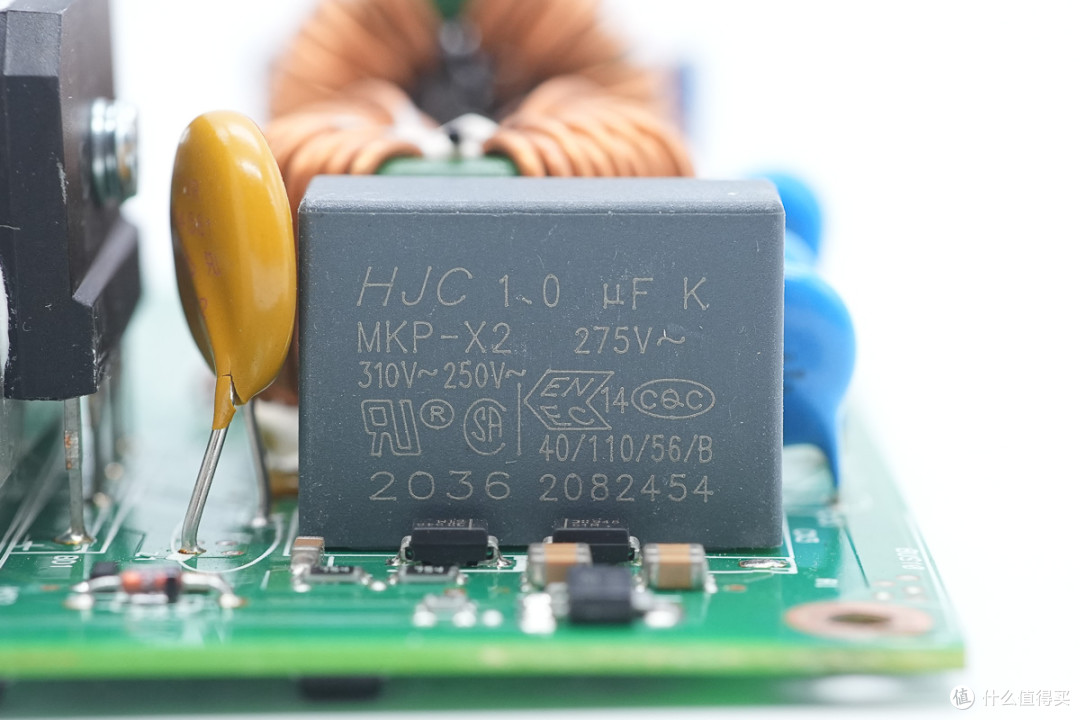

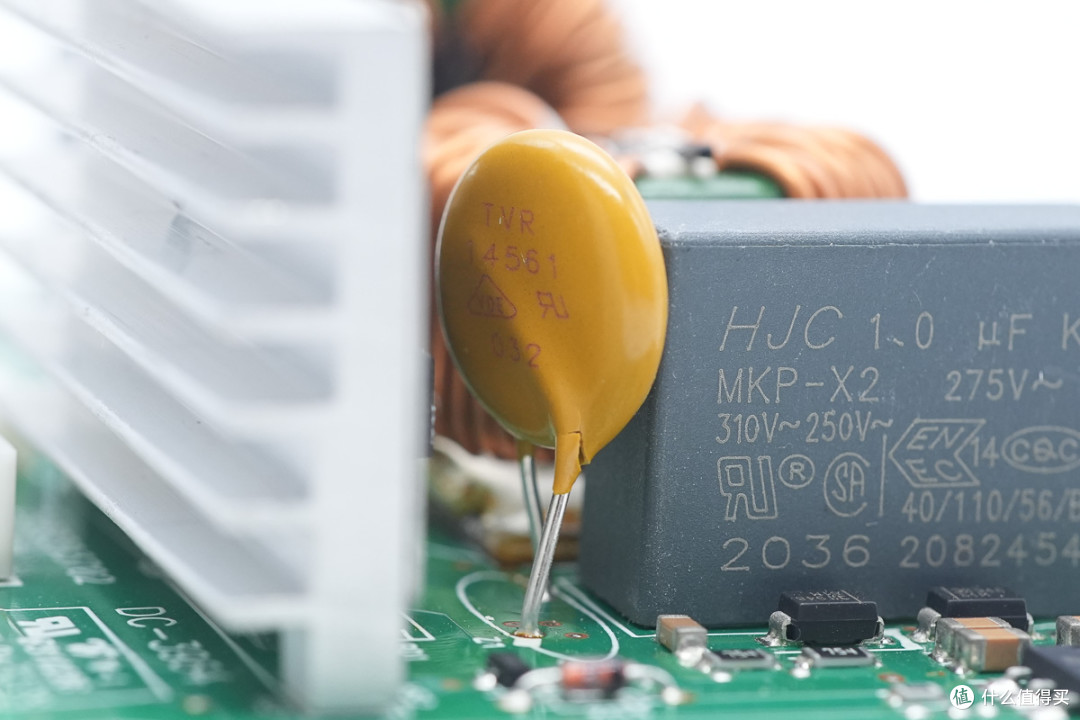

安规X2电容规格为1μF。
压敏电阻外套热缩管绝缘。
压敏电阻料号TVR14561，用于吸收过压浪涌。

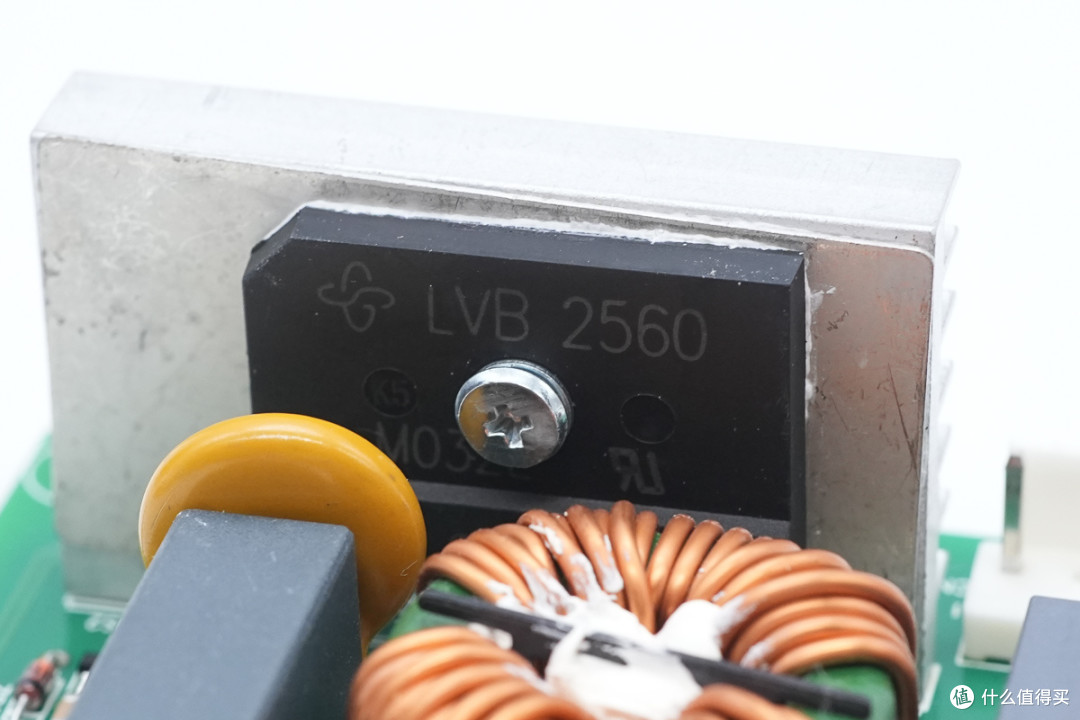

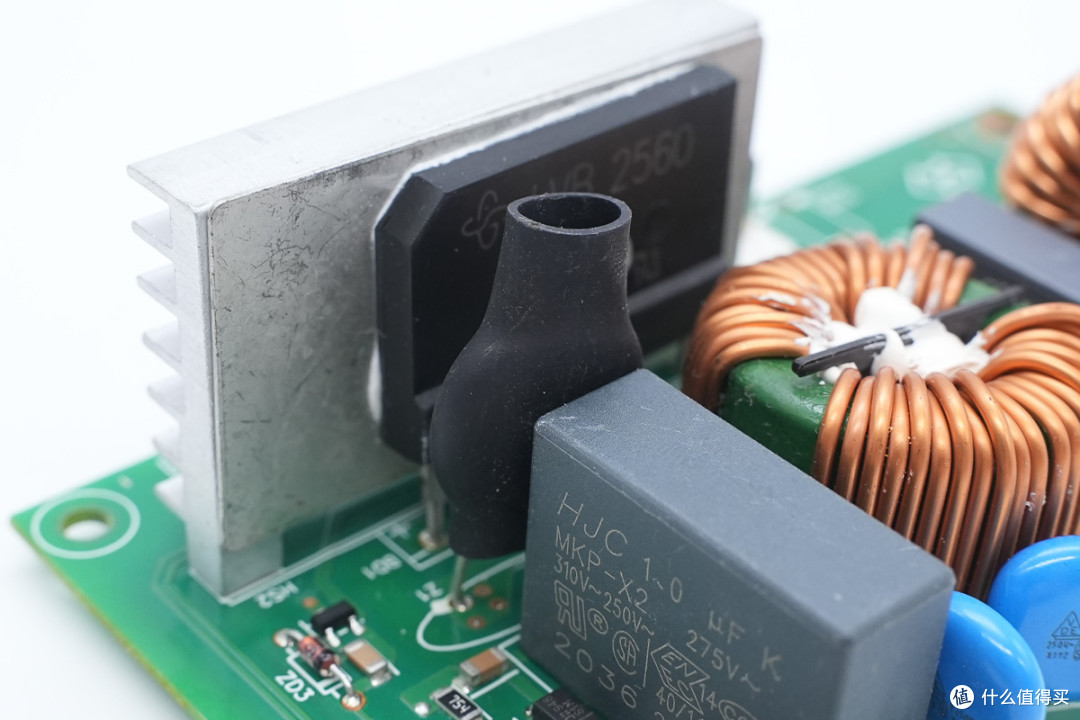

整流桥来自威世，型号LVB2560，为低压降整流桥，规格为600V 25A，采用GSIB-5S封装。

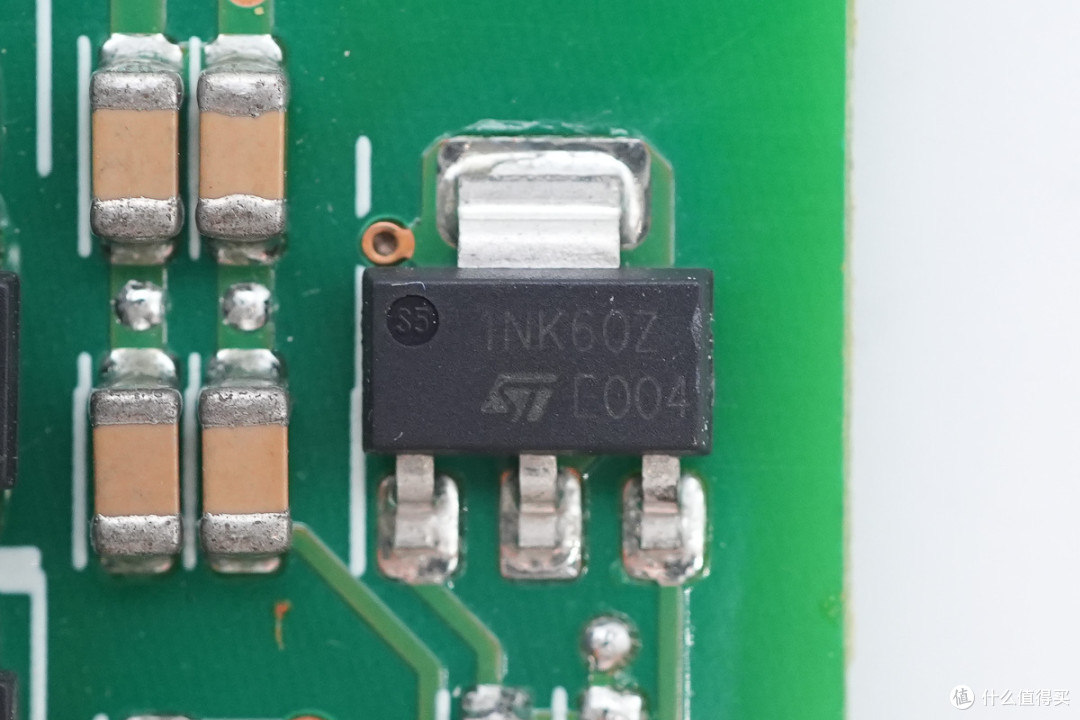

开关管来自意法半导体，型号STN1NK60Z，NMOS，耐压600V，导阻15Ω，采用SOT-223封装。

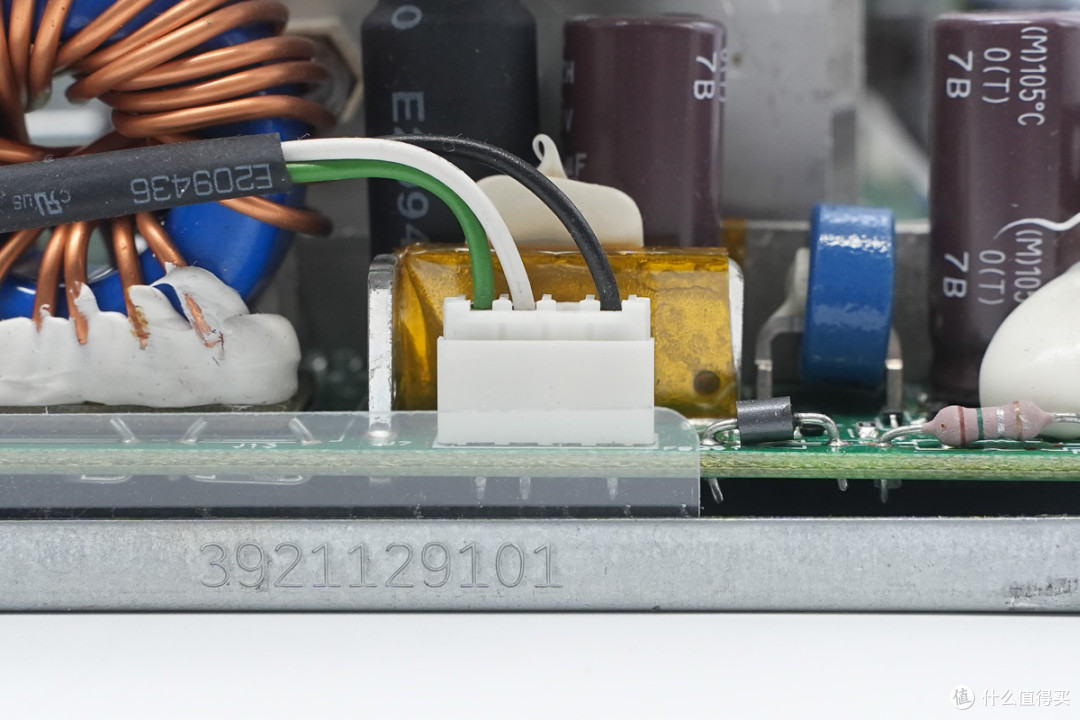

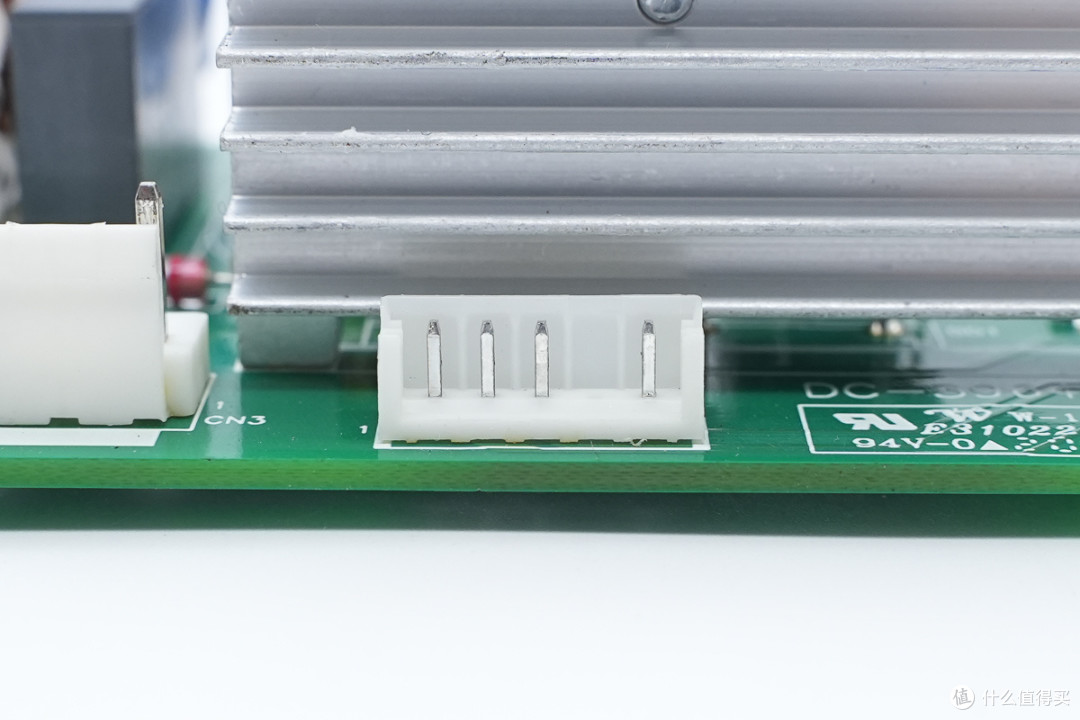

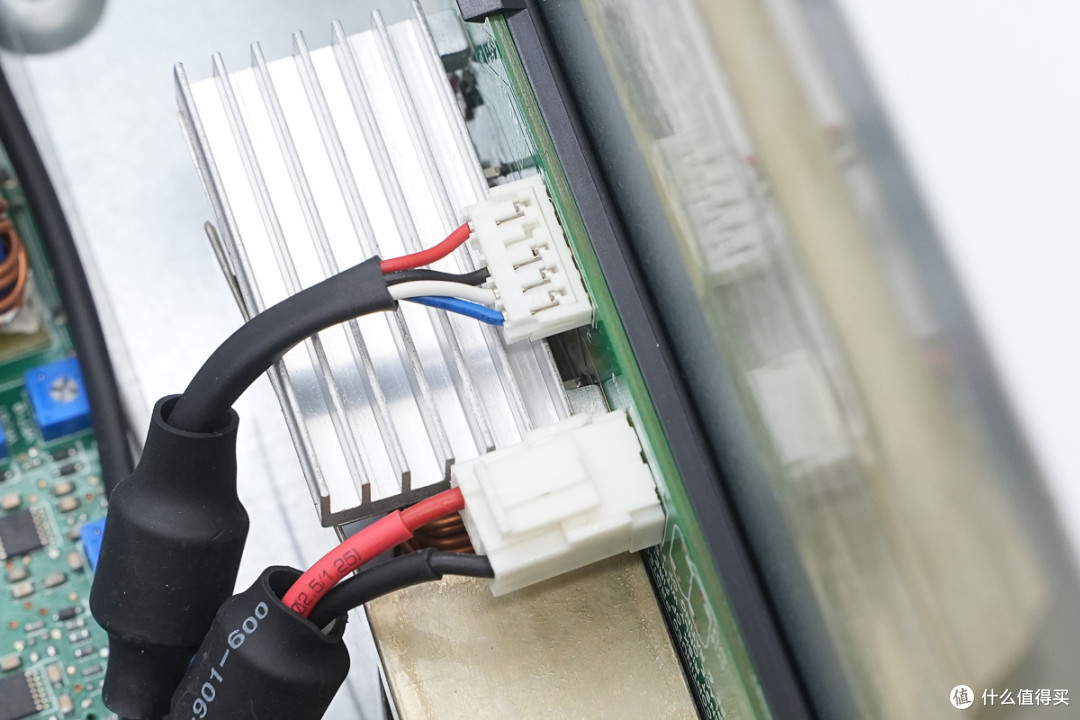

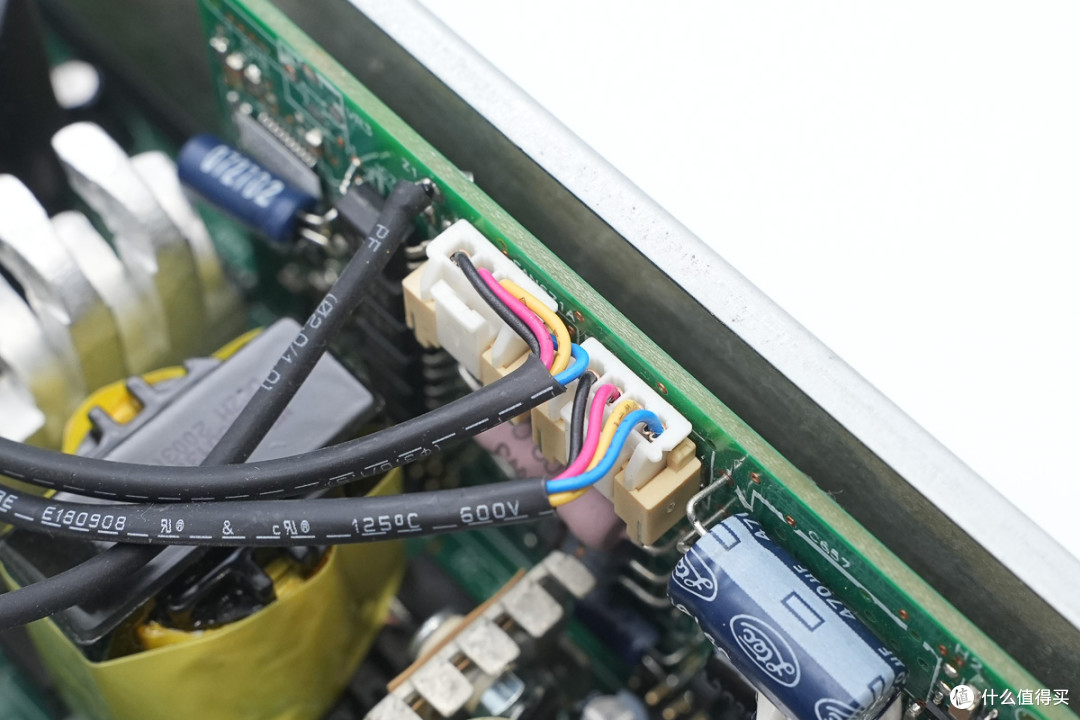

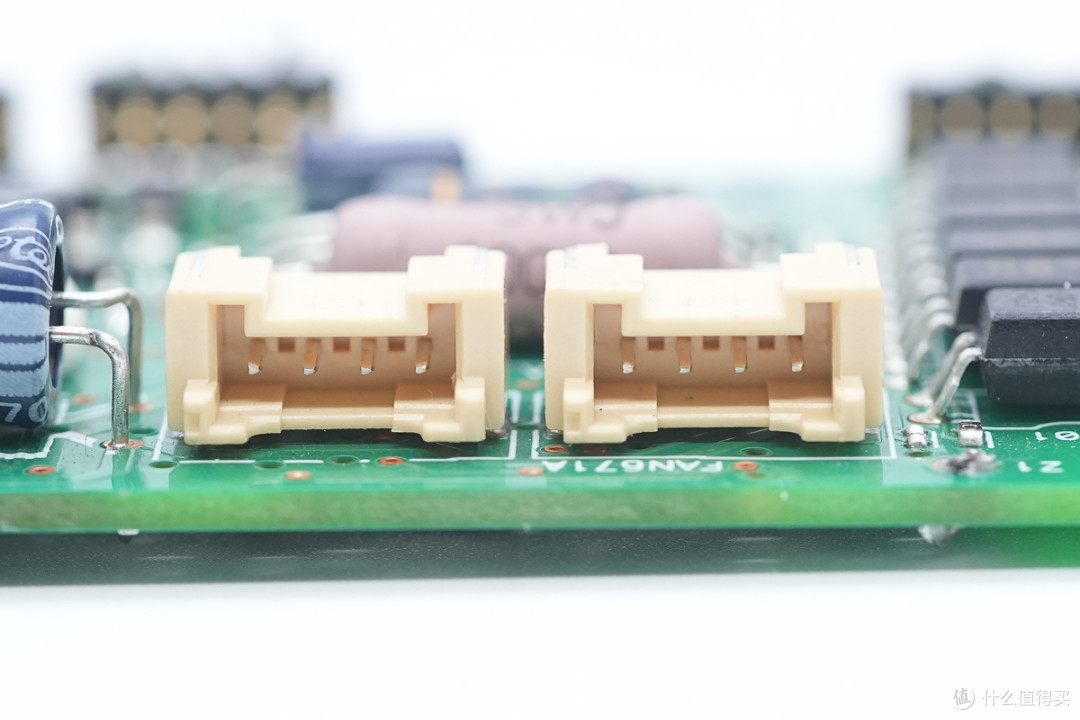

连接PCBA模块的插座特写。
另一个连接插座特写。

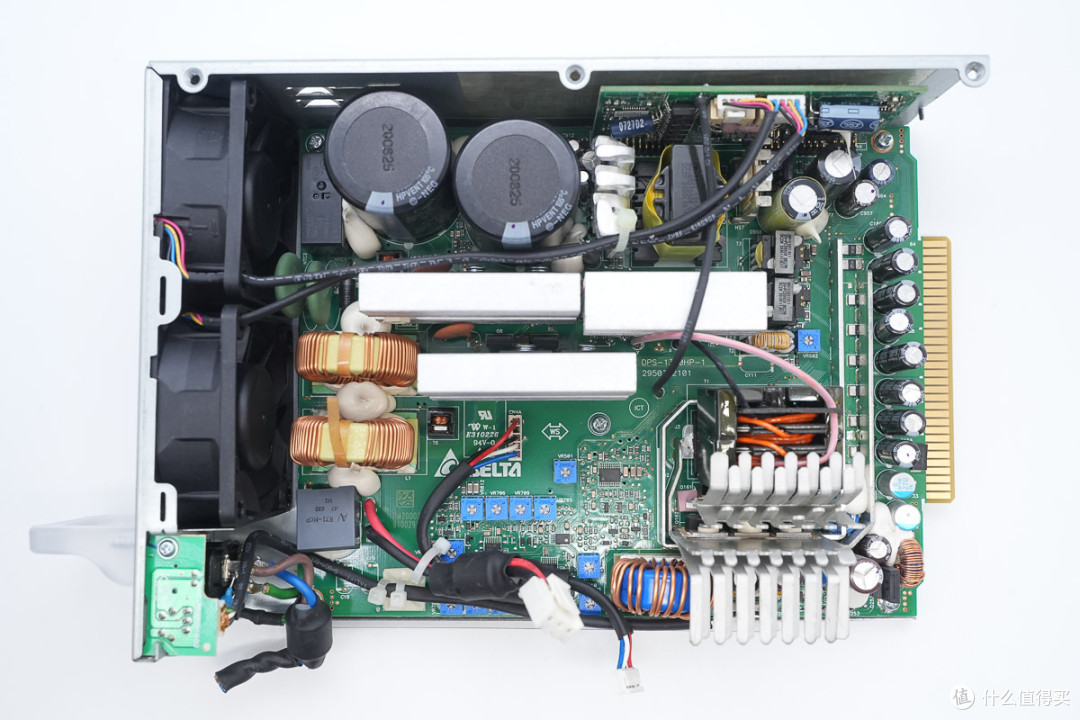

电源PCBA模块固定在壳体内部。

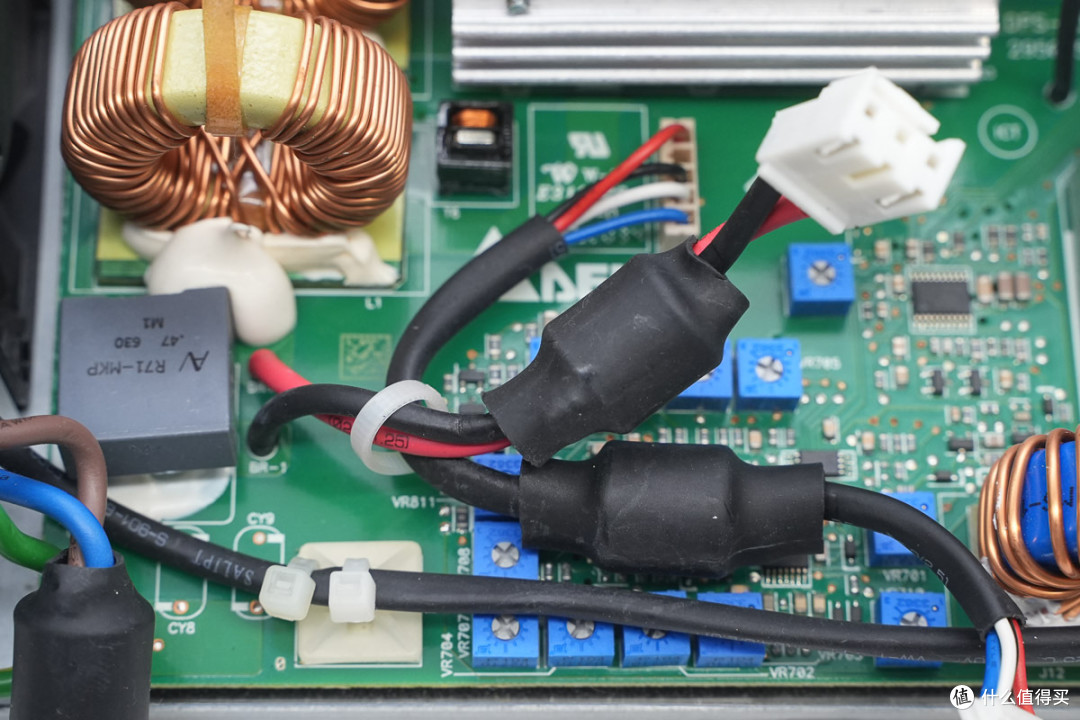

连接导线外套磁环抑制高频干扰。

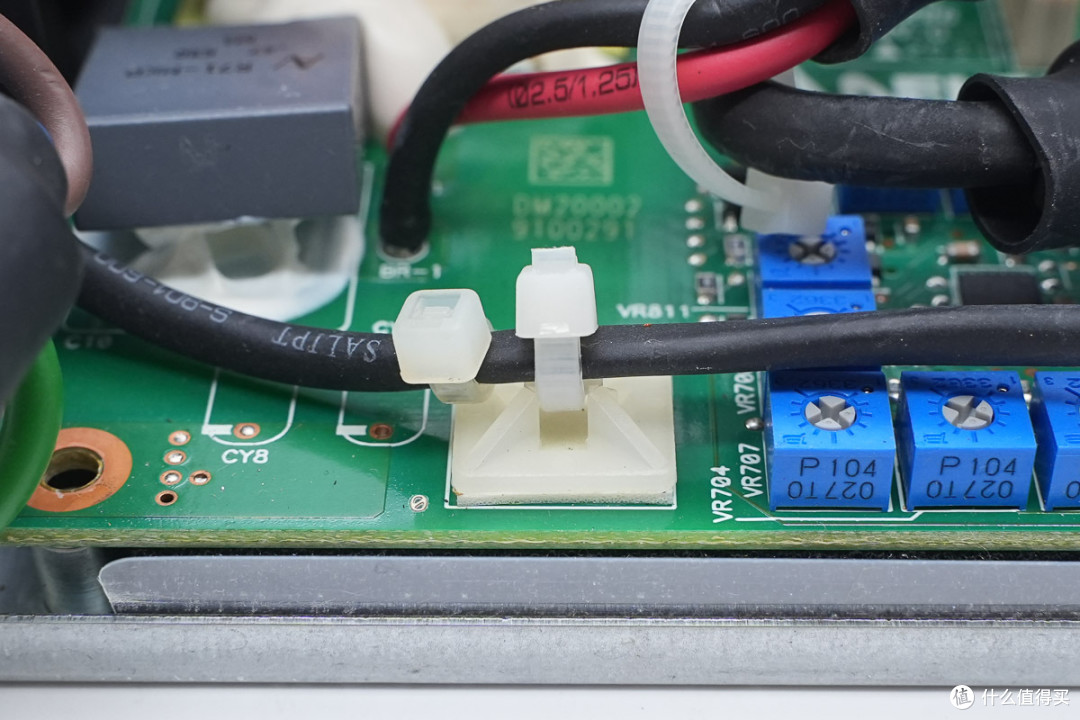

导线通过扎带固定。
导线连接到指示灯和开关小板。
另一端通过插接件连接。
散热风扇通过插接件连接。

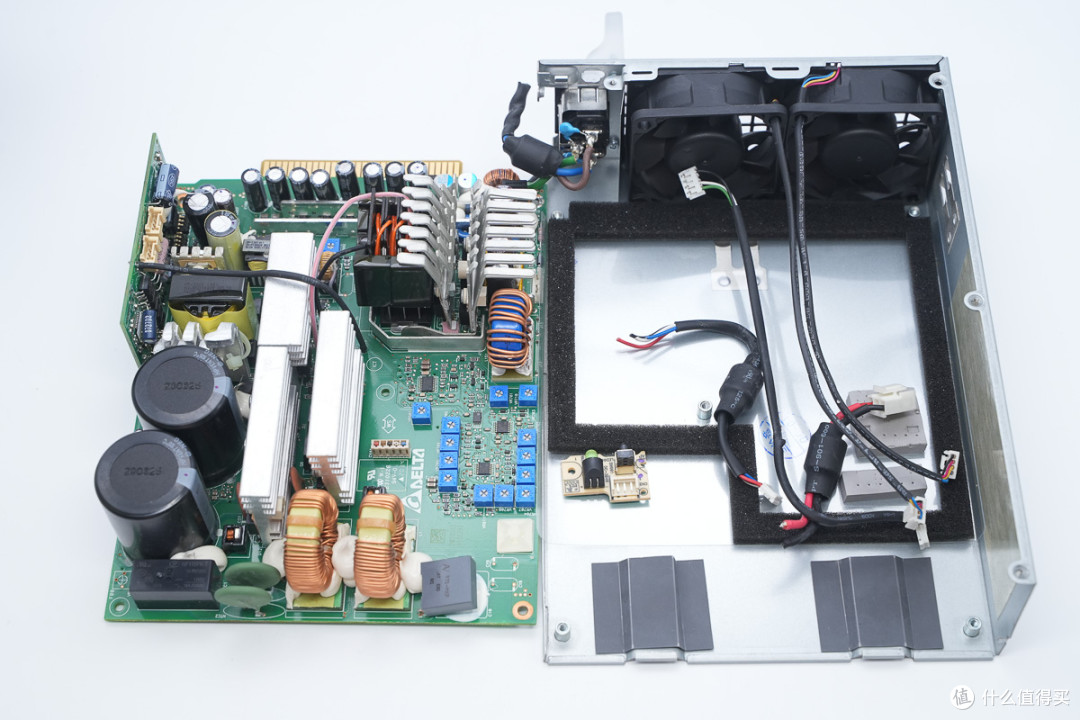

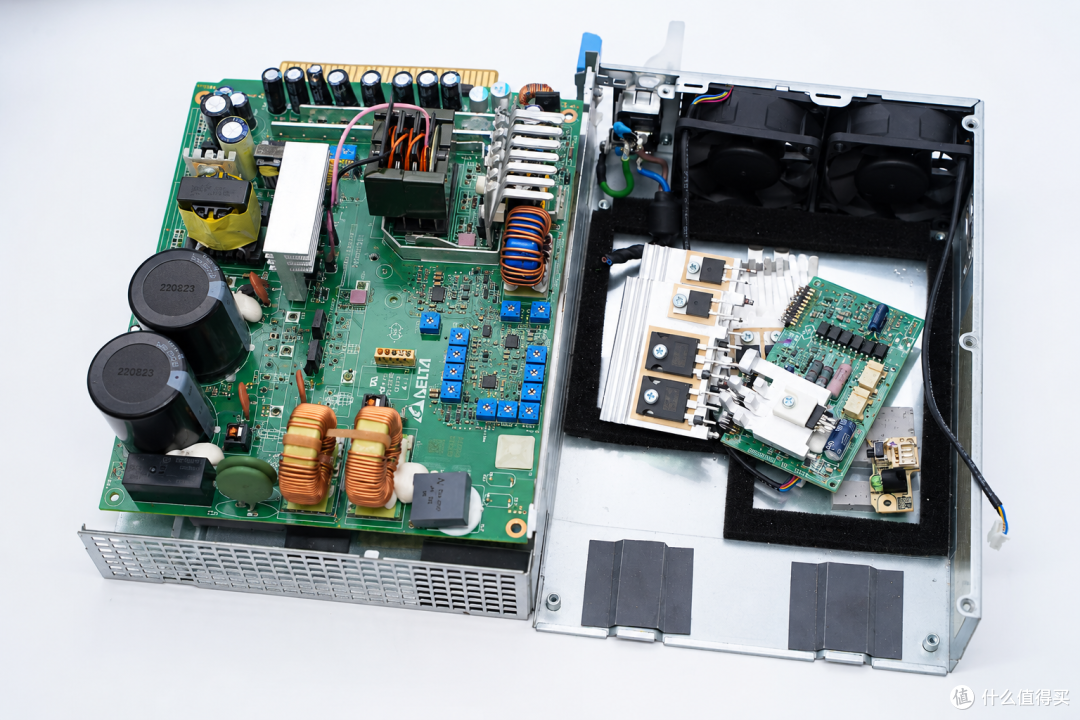

拧下固定螺丝，从壳体中取出PCBA模块。

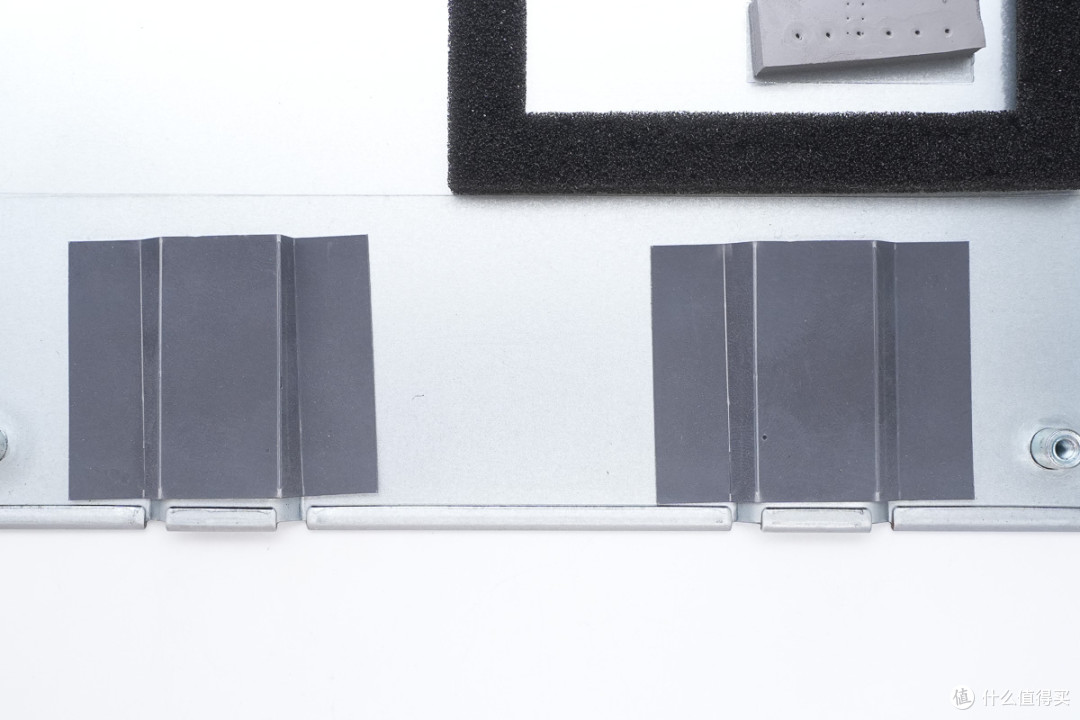

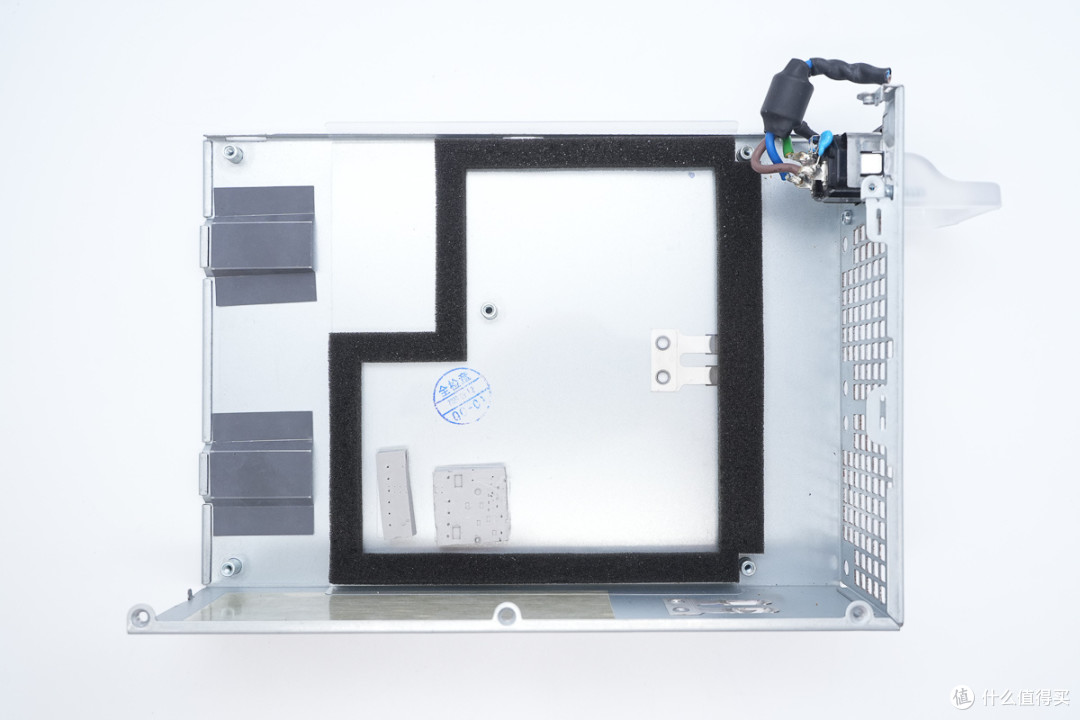

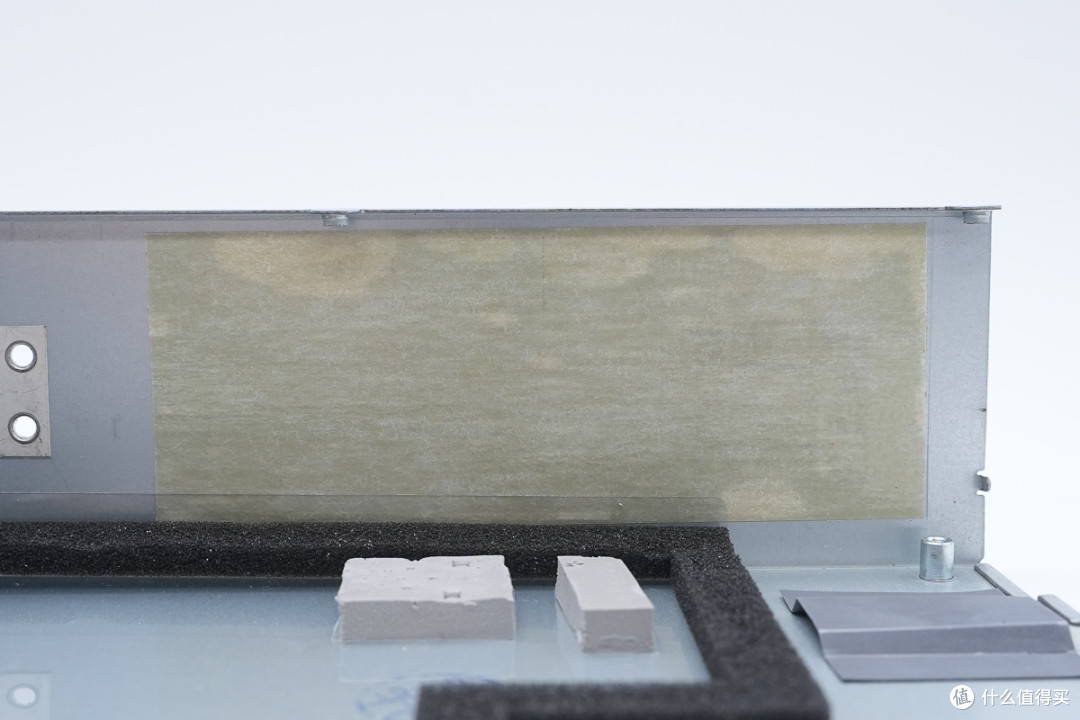

壳体内部设有泡棉防止异物进入，并粘贴导热垫辅助散热。
壳体凸起粘贴麦拉片绝缘。
壳体侧面粘贴麦拉片绝缘。

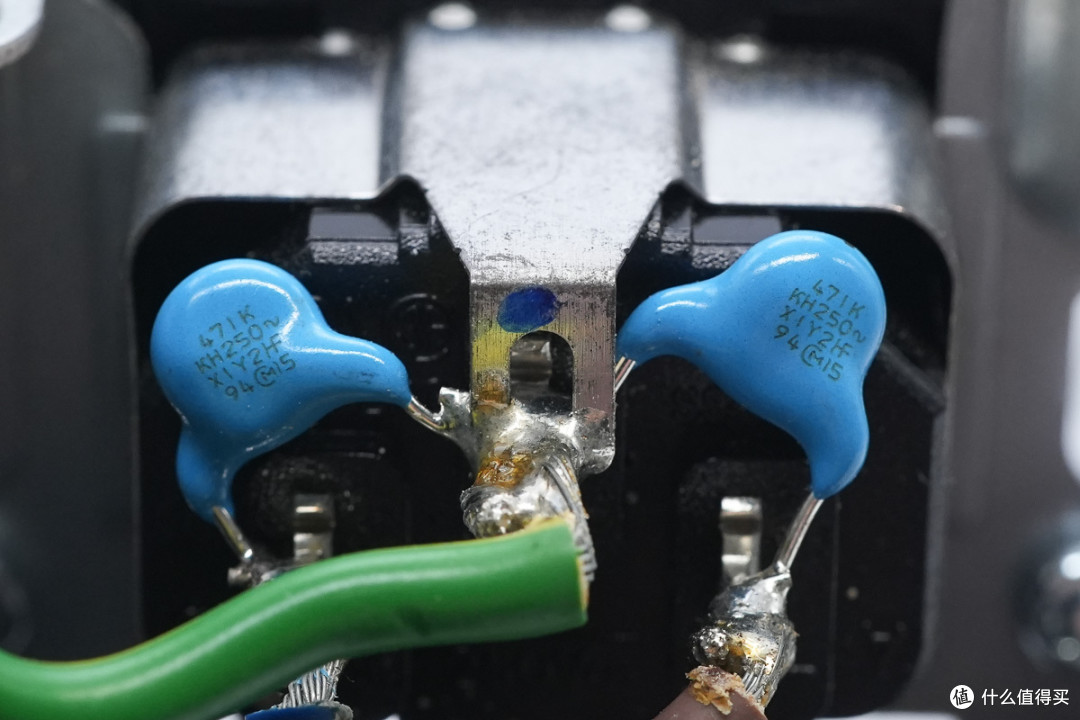

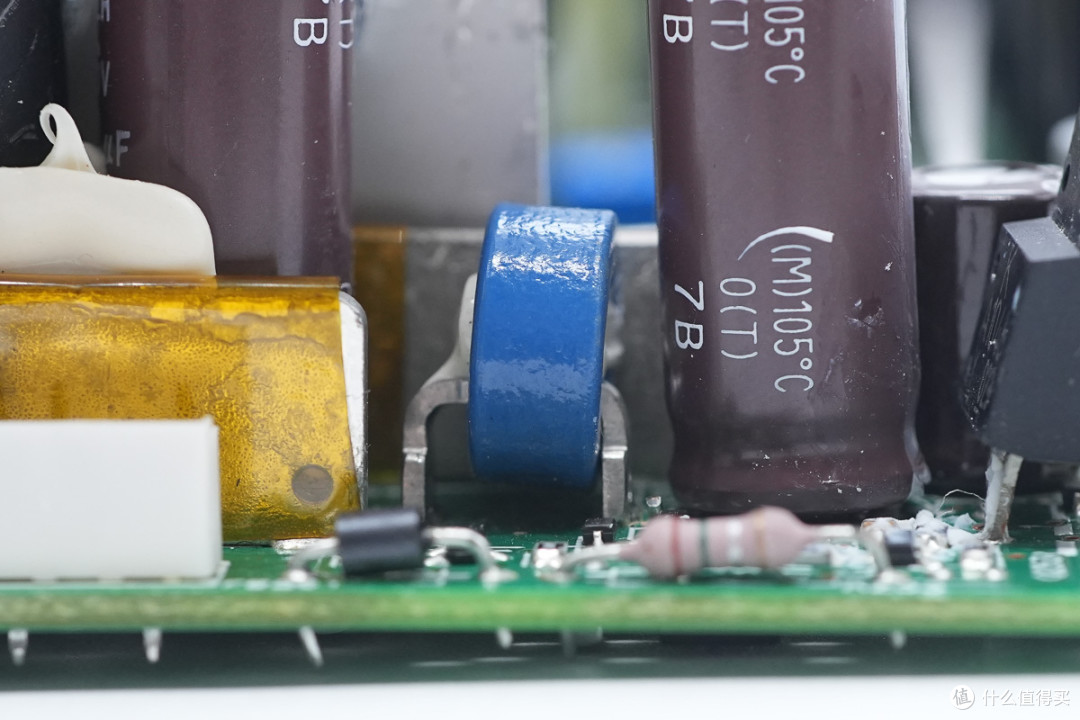

蓝色Y电容来自村田，料号471K。

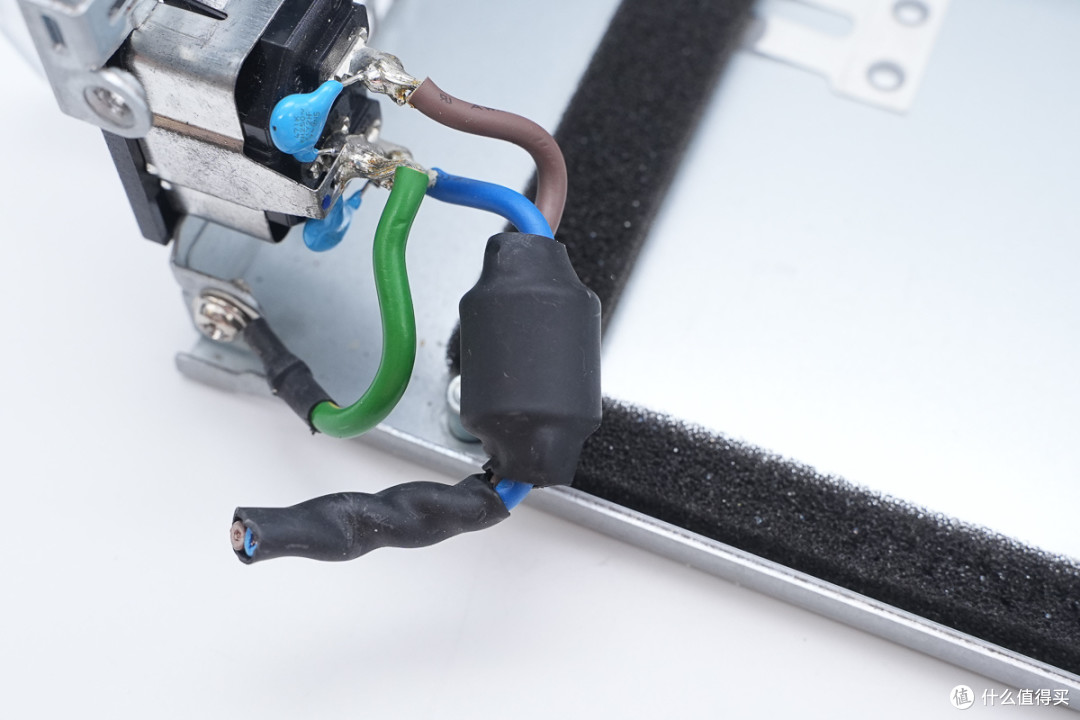

电源输入线设有磁环抑制高频干扰。

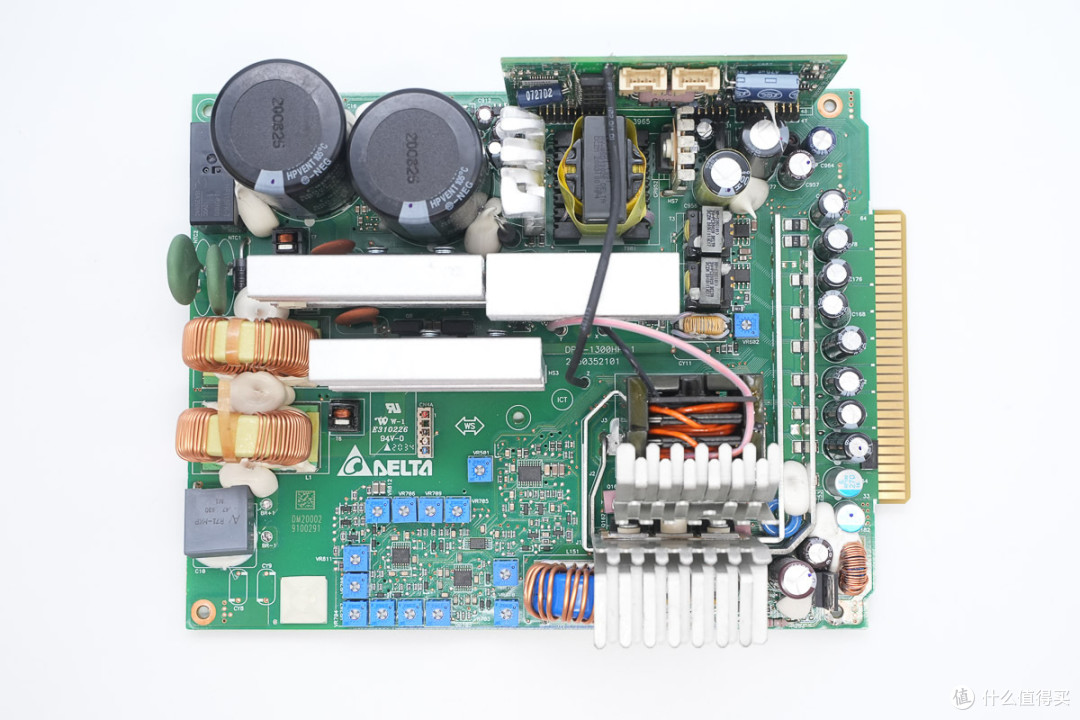

PCBA模块正面一览，左下角设有薄膜滤波电容，PFC升压电感，左上角设有热敏电阻，继电器，高压滤波电容。左侧两片散热片为PFC开关管和整流管散热，下方设有移相全桥控制器，可调电阻和运放，右侧散热片为移相全桥开关管散热。
右侧上方设有待机电源芯片，待机电源变压器和控制小板，右侧下方设有移相全桥变压器，同步整流管，滤波电感，右侧设有电流取样电阻和滤波电容。

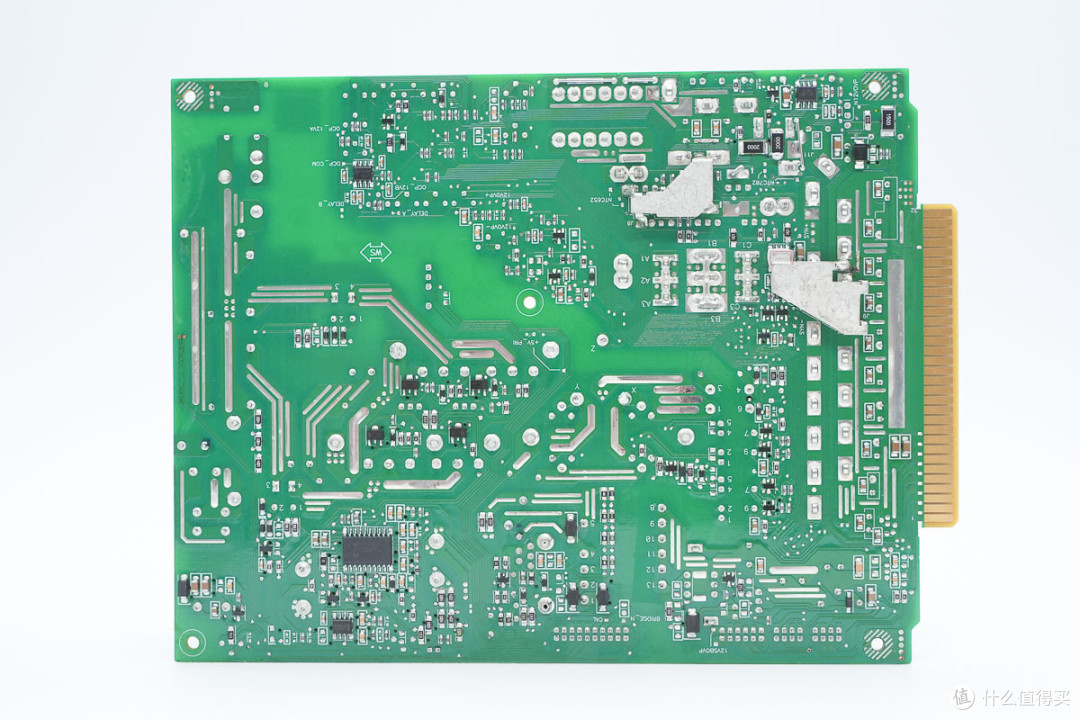

PCBA模块背面设有PFC控制器和运放，电压比较器，驱动器和电源转换芯片，输出端焊接铜排连接。

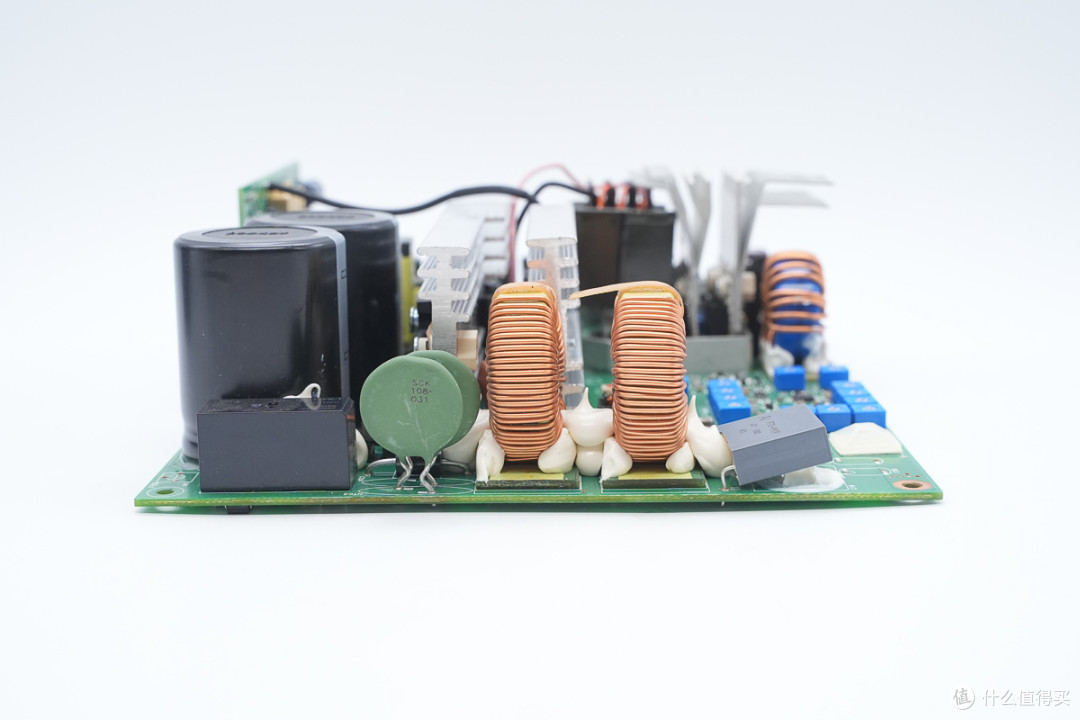

PCBA模块输入端设有薄膜滤波电容，PFC升压电感，热敏电阻，继电器和高压滤波电容。

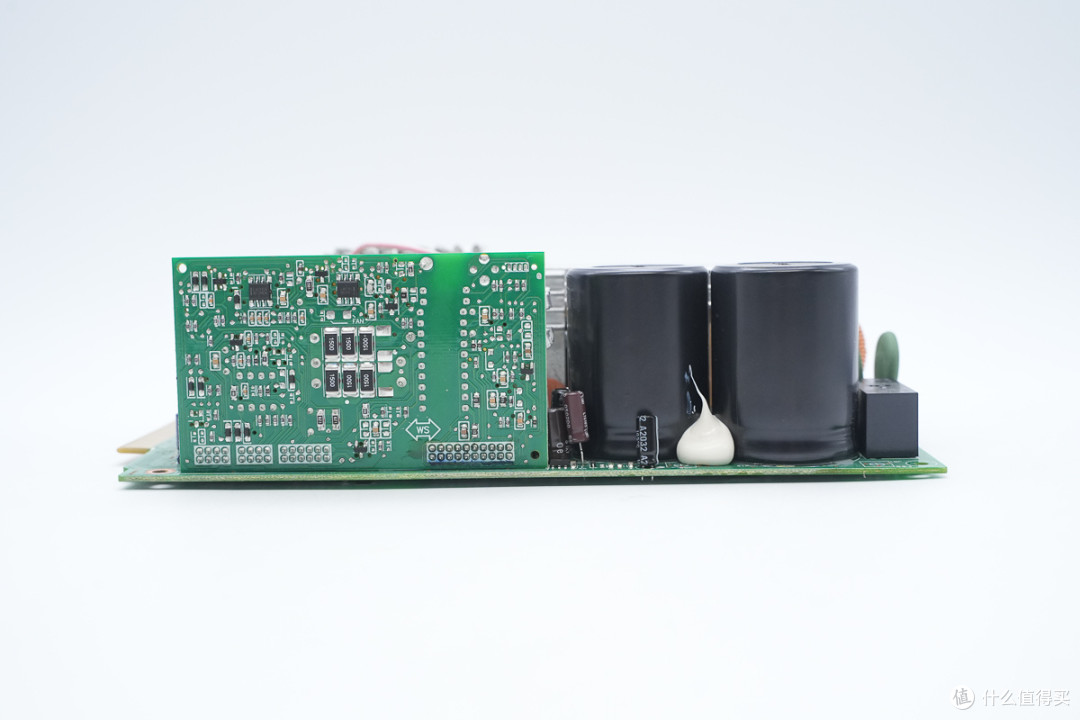

侧面设有控制小板。

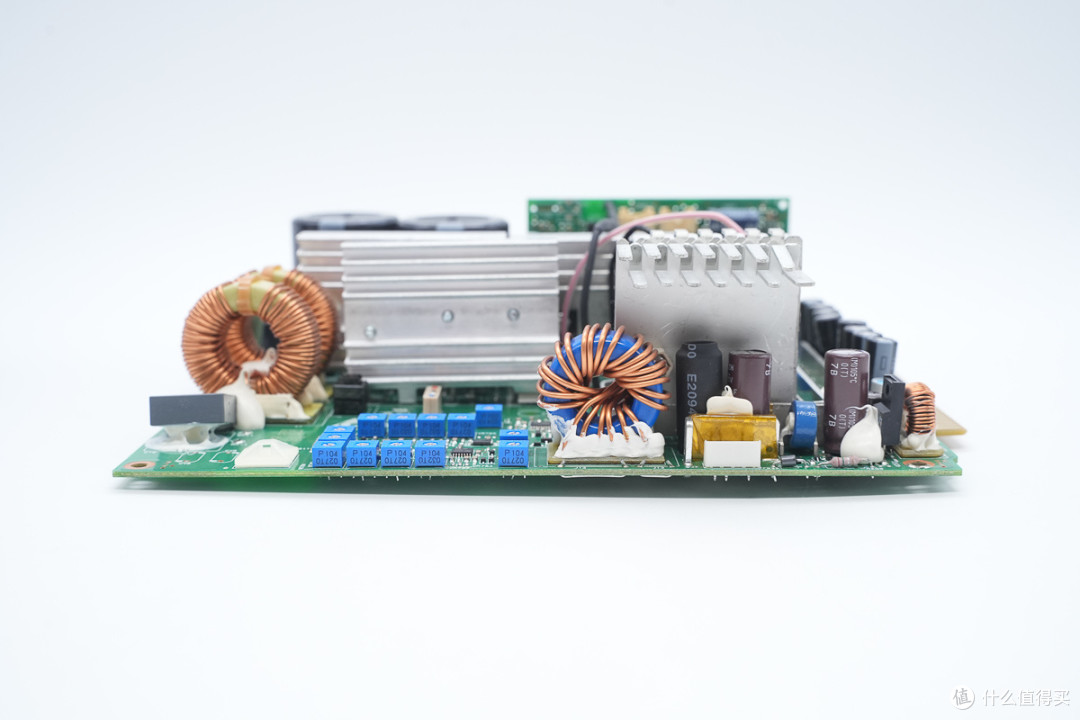

另一侧设有可调电阻，滤波电感和滤波电容。

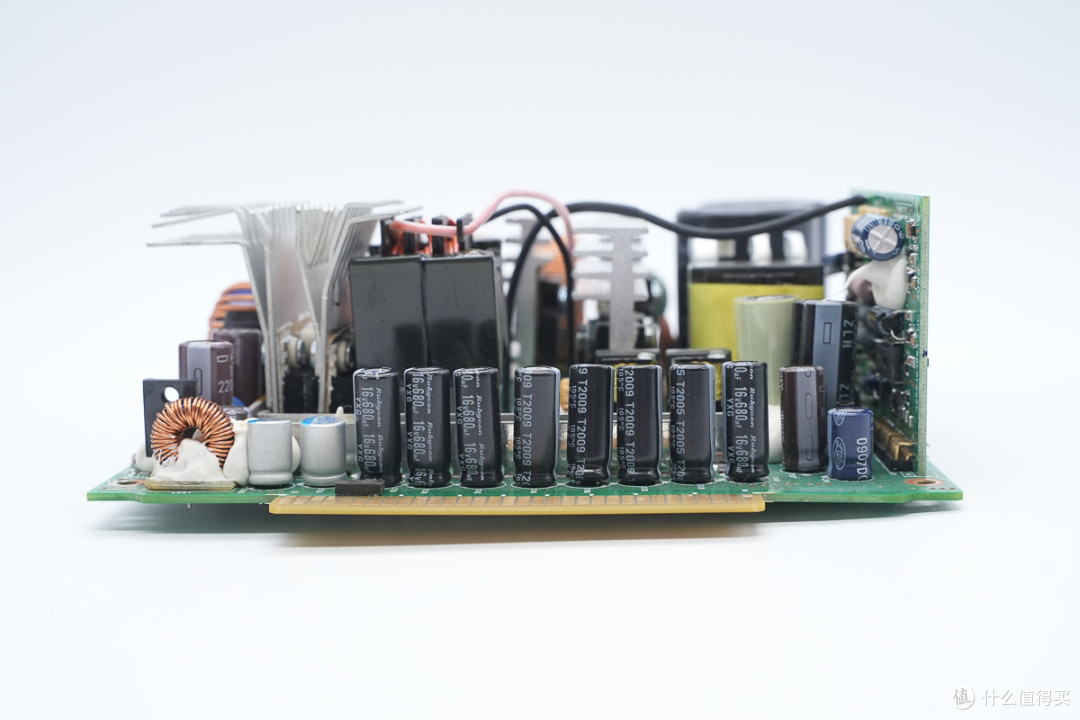

输出端设有滤波电容。

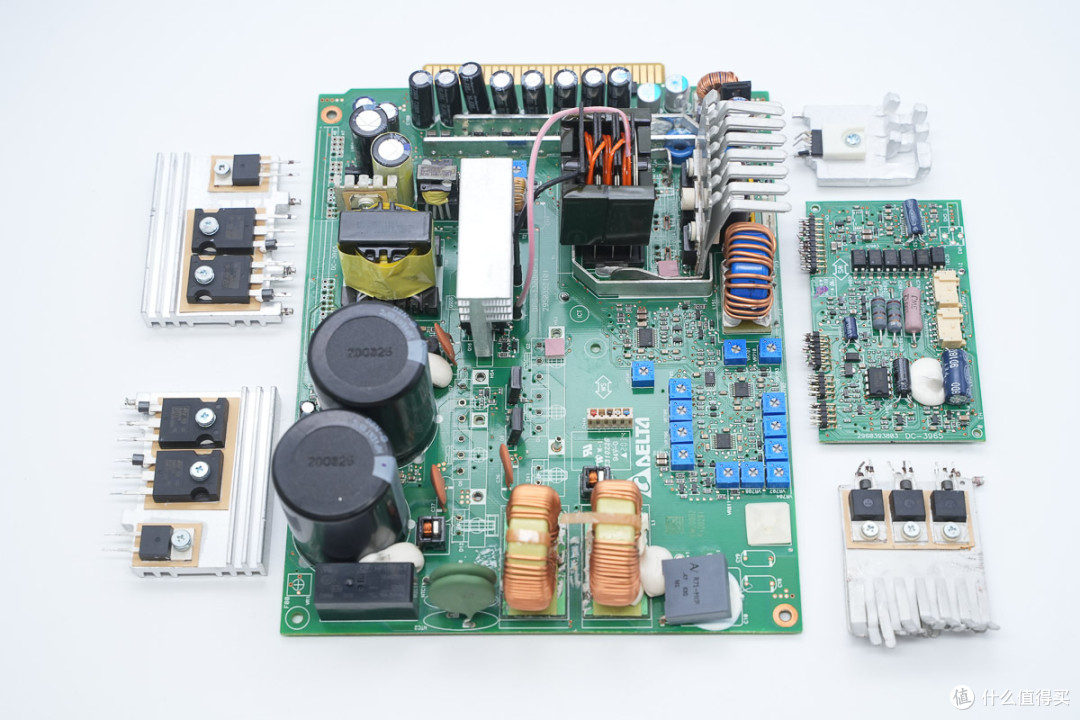

焊接拆下散热片和控制小板，继续进行拆解。

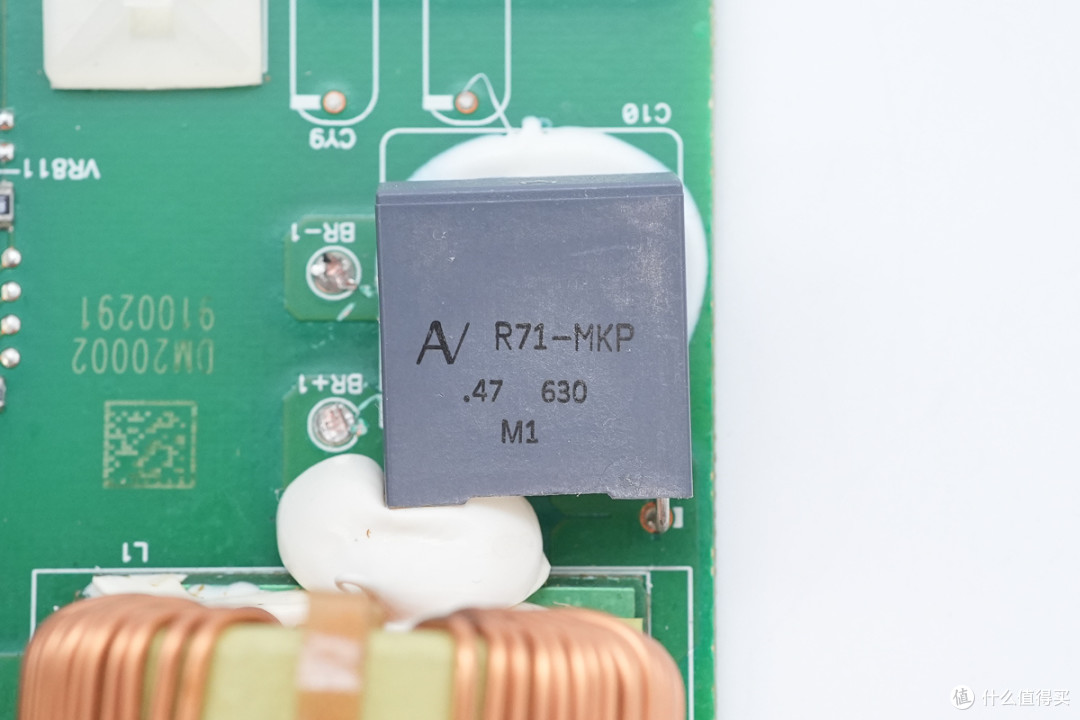

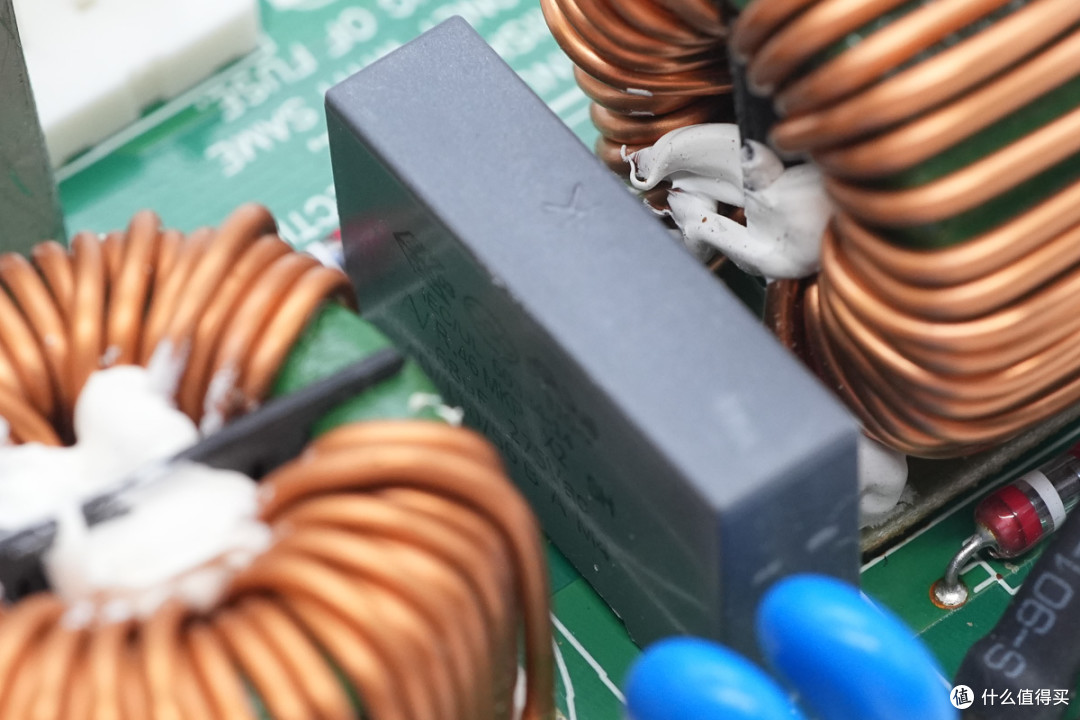

输入端薄膜电容规格为0.47μF630V。

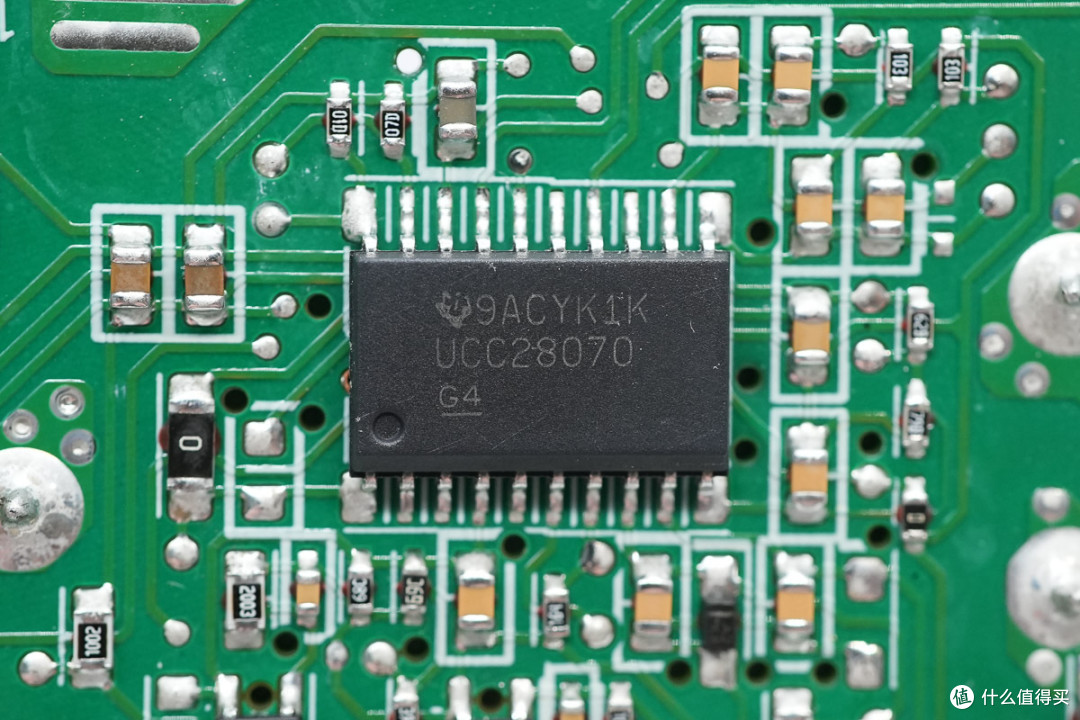

PFC控制器来自德州仪器，型号UCC28070，是一颗交错式连续导通模式PFC控制器，芯片支持30-300kHz开关频率，最大占空比钳位可编程，软启动和峰值电流限制可编程，具备电源欠压闭锁保护，输出过压保护，环路开环检测，支持IGBT，SI和GaN器件使用，采用SOIC20封装。

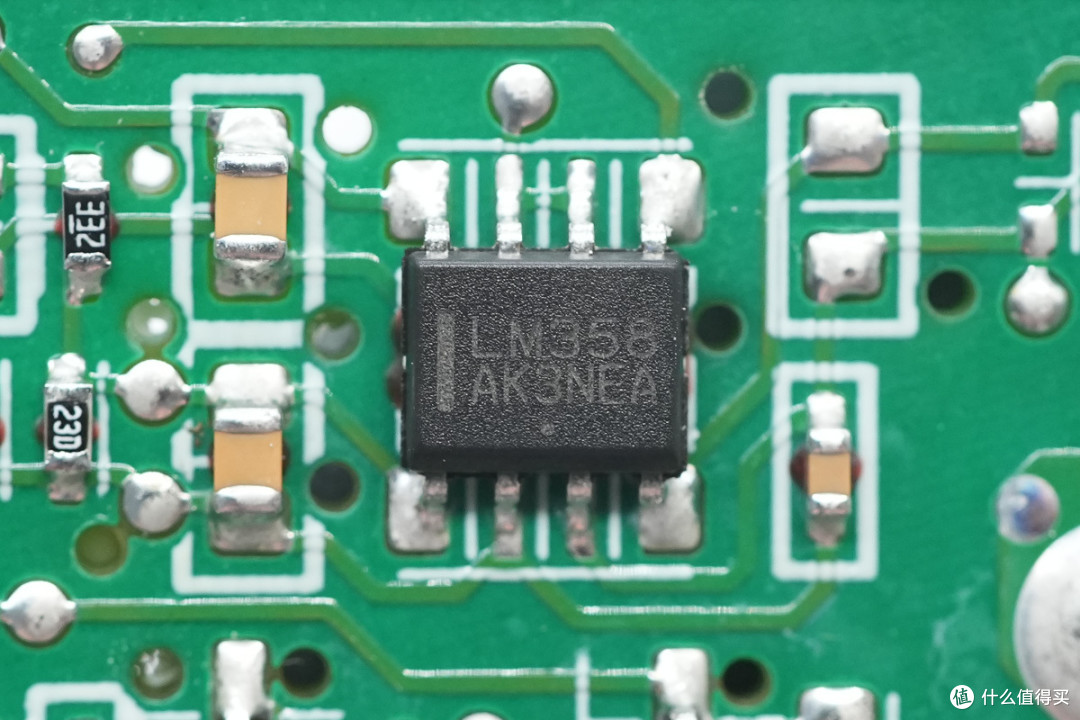

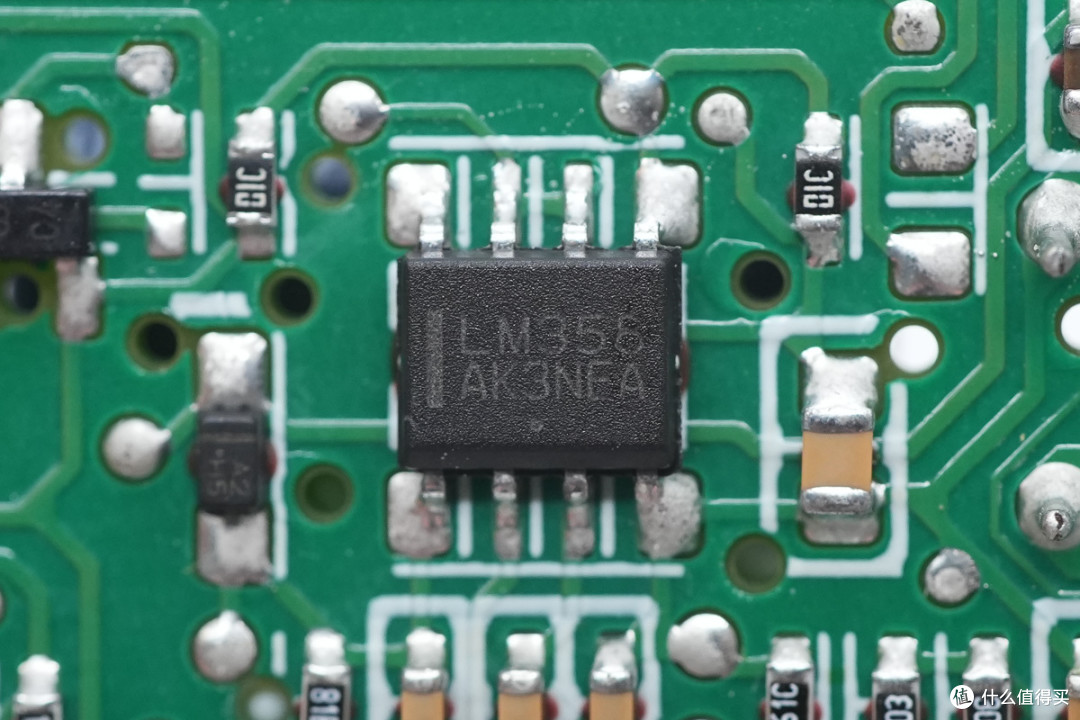

运放来自意法半导体，型号LM358，是一颗低功耗双运算放大器，采用SO8封装。

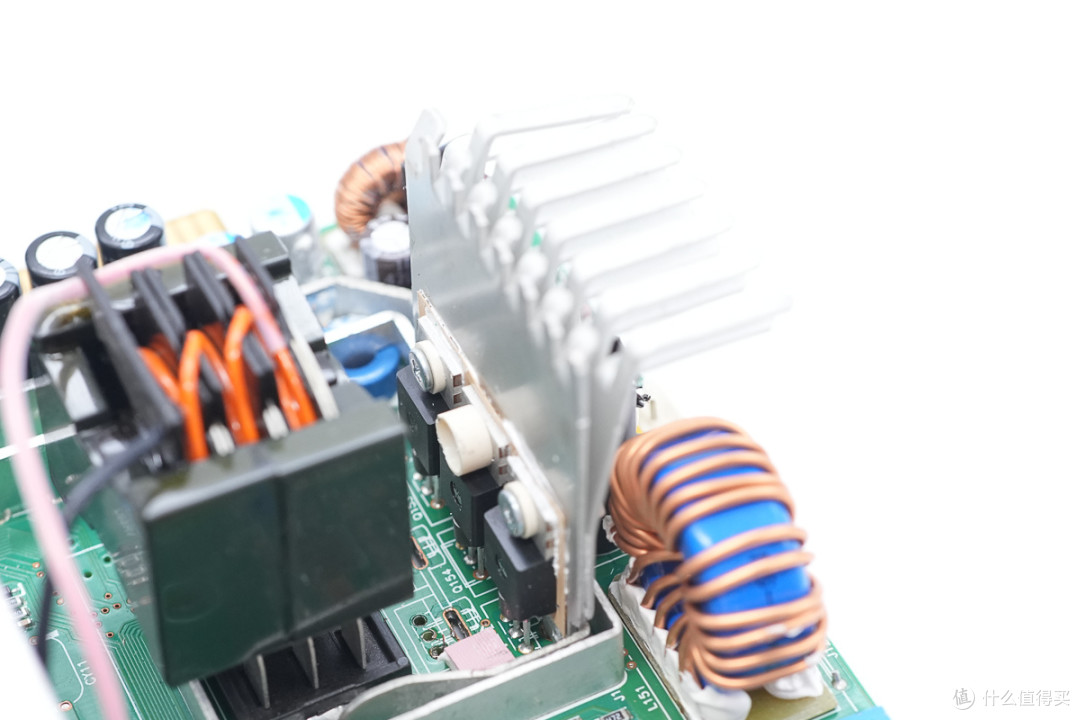

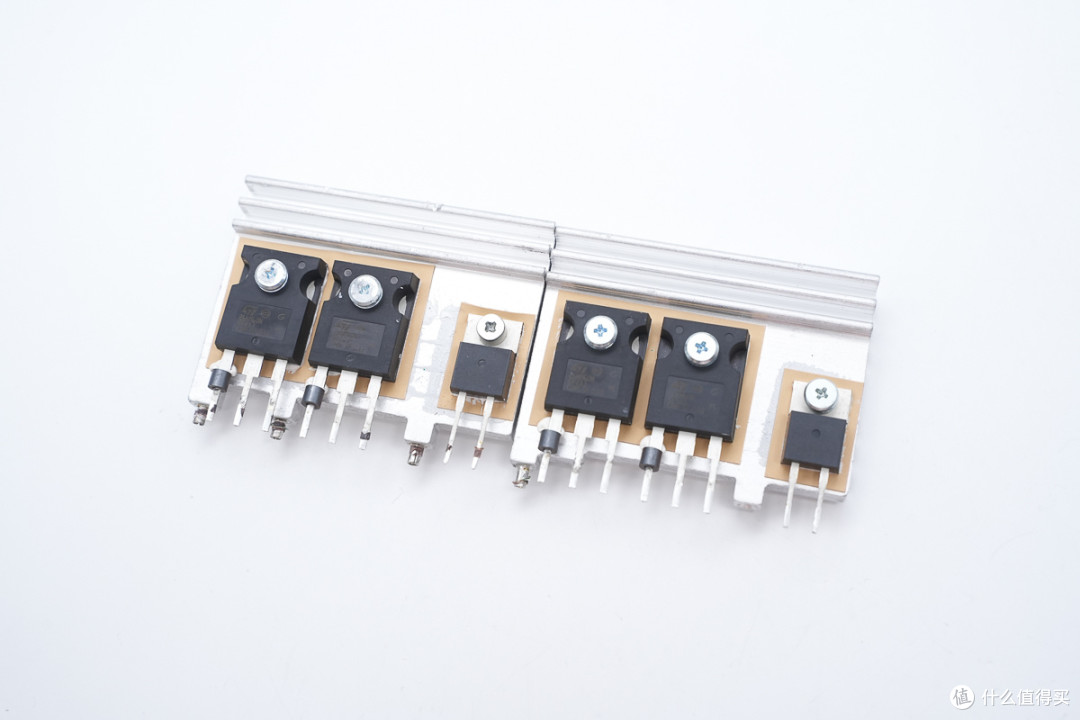

PFC开关管和PFC整流管固定在散热片上。

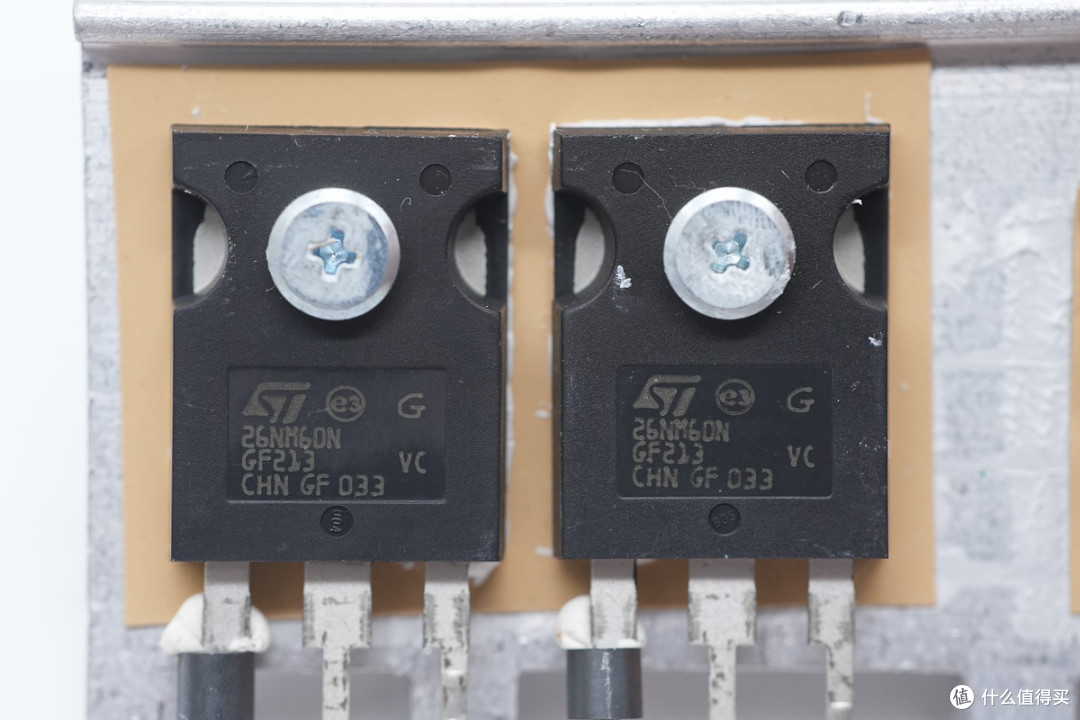

PFC开关管来自意法半导体，型号STW26NM60N，NMOS，耐压600V，导阻135mΩ，采用TO-247封装。

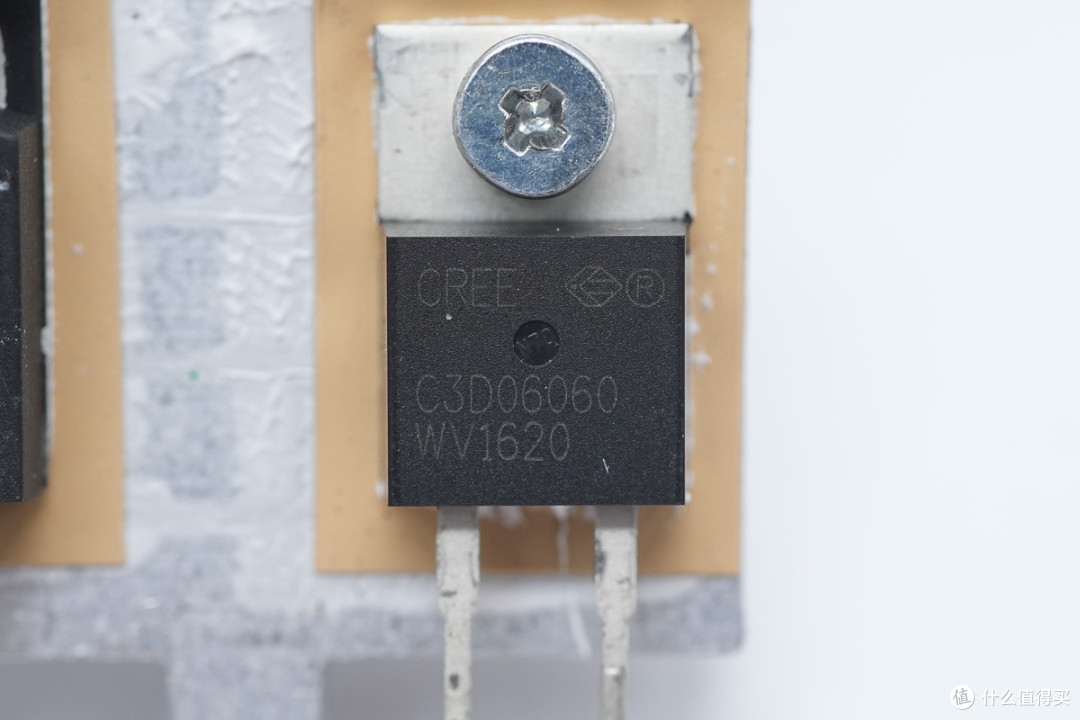

PFC整流管来自科锐，型号C3D06060A，为碳化硅肖特基二极管，规格为600V 6A，采用TO-220-2封装。
PFC电感采用漆包线绕制，底部设有电木板绝缘。

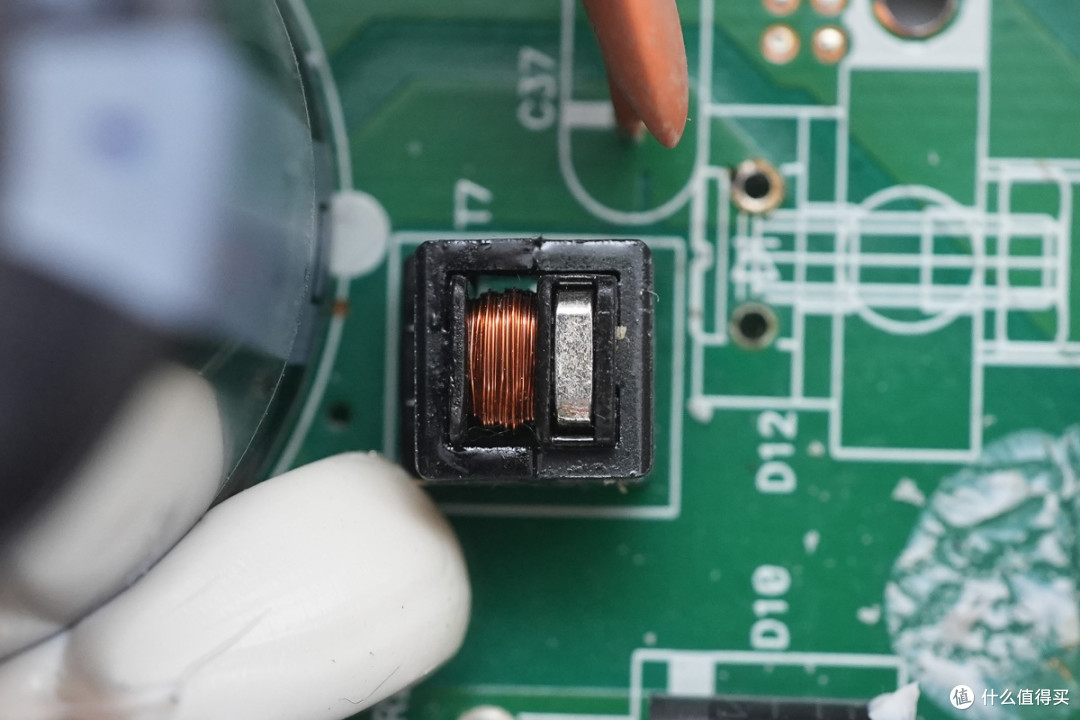

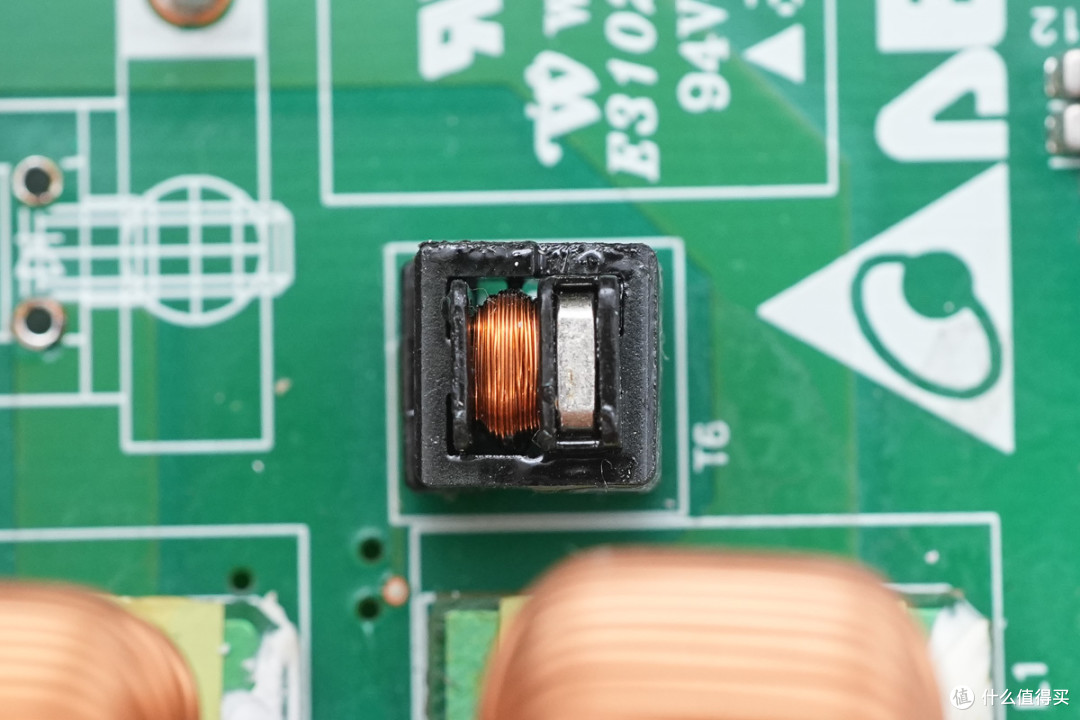

用于检测电感电流的互感器特写。
另一颗互感器特写。

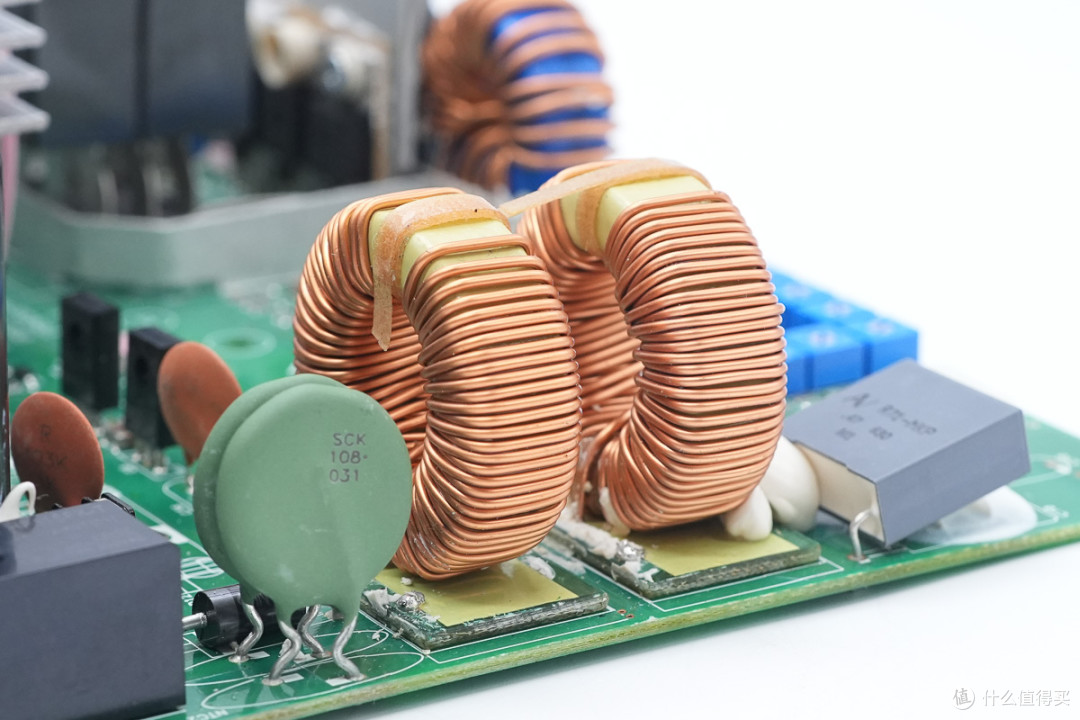

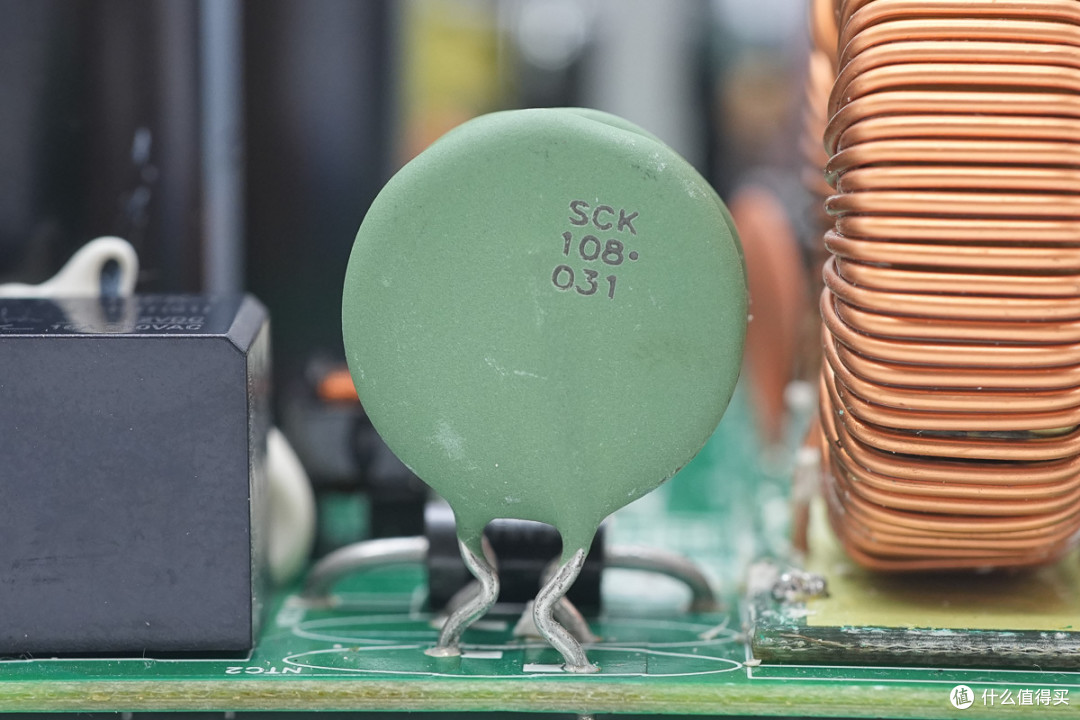

热敏电阻丝印SCK108，使用两颗串联，用于抑制上电的浪涌电流。

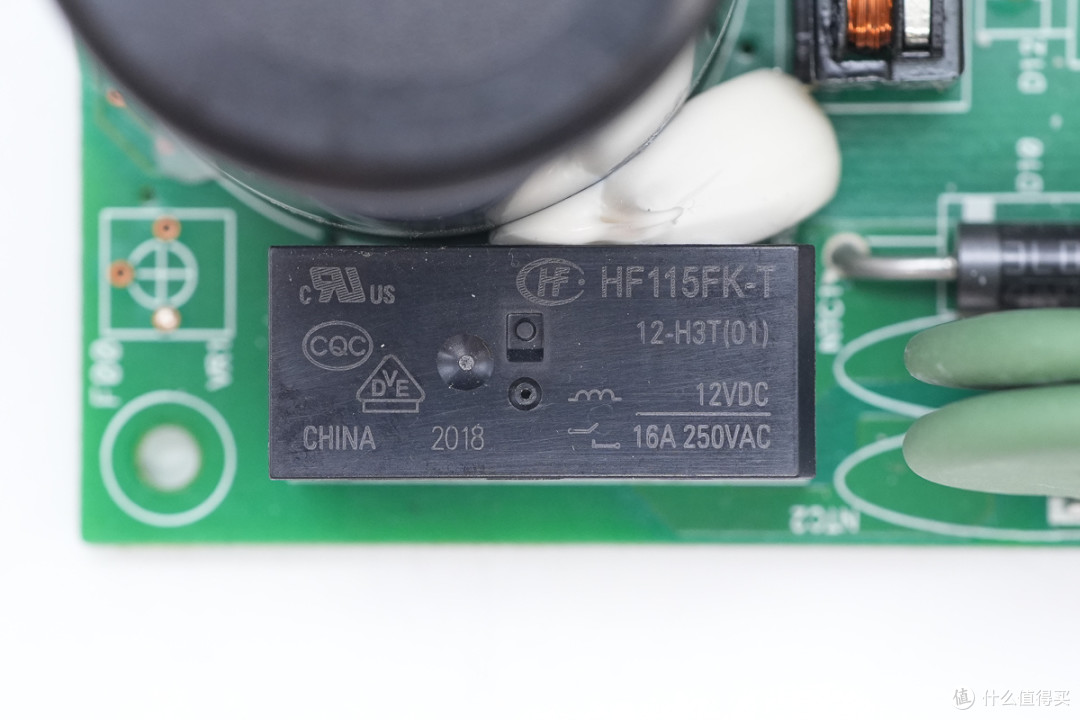

继电器来自宏发，型号HF115FK-T/12-H3T，为小型大功率直流继电器，内置一组常开触点，具备16A触点切换能力，线圈电压12V。

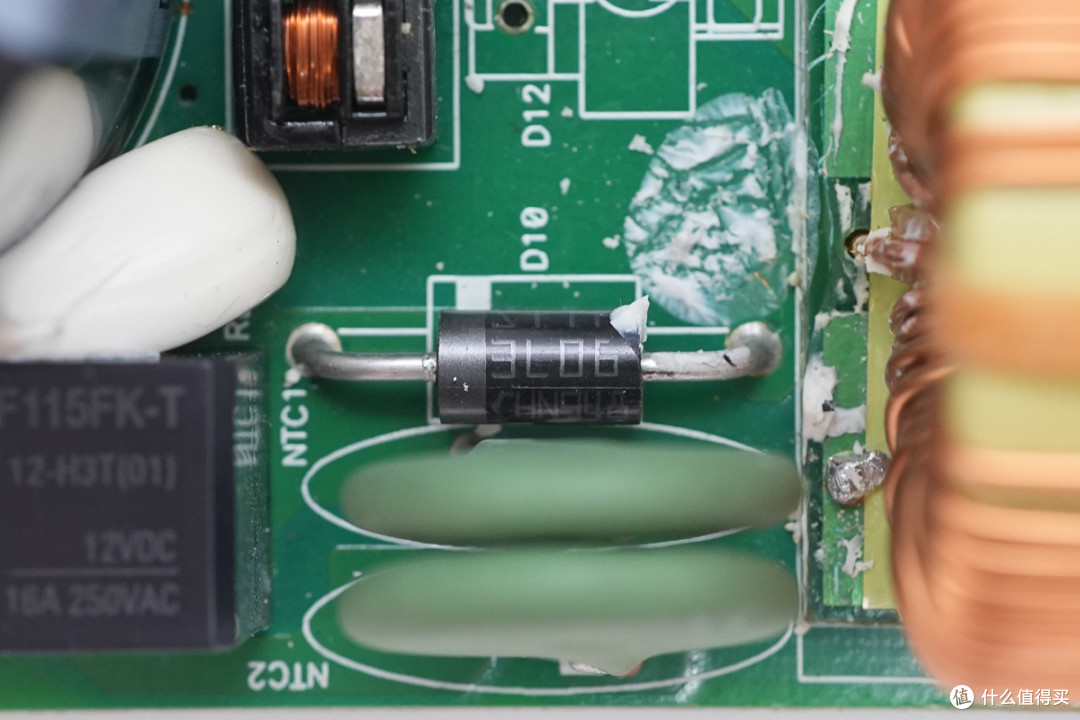

旁路二极管来自意法半导体，型号STTH3L06，规格为600V 3A，采用DO-201AD封装。

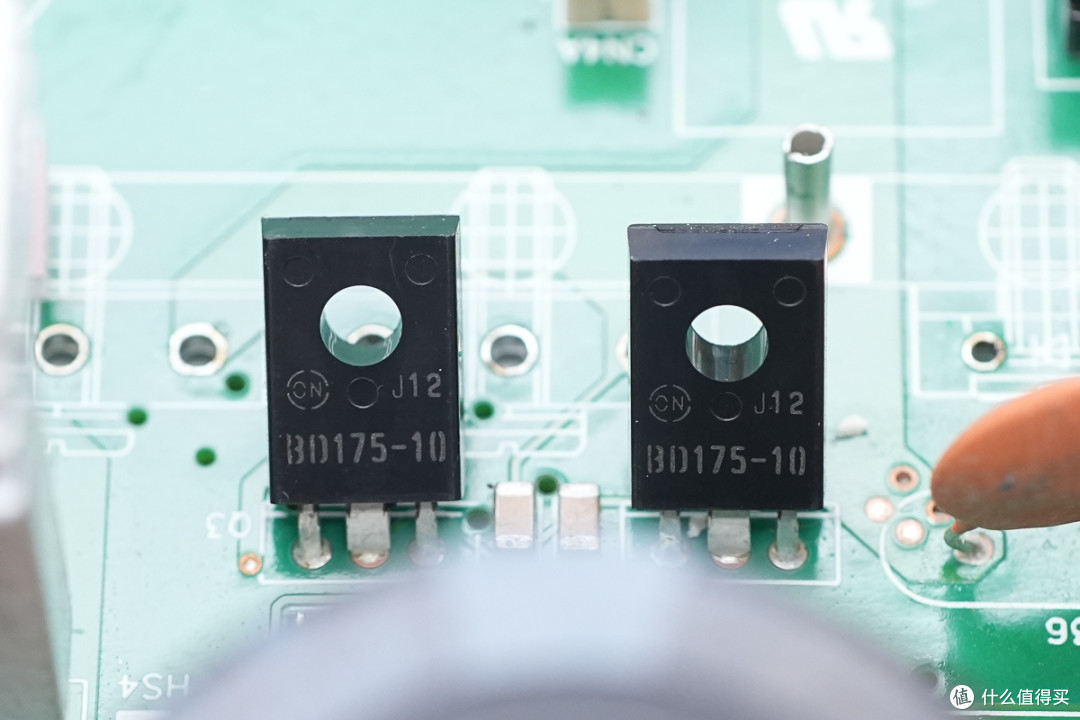

两颗三极管来自安森美，型号BD17510STU，为NPN三极管，规格为45V 3A，采用TO-126-3封装。

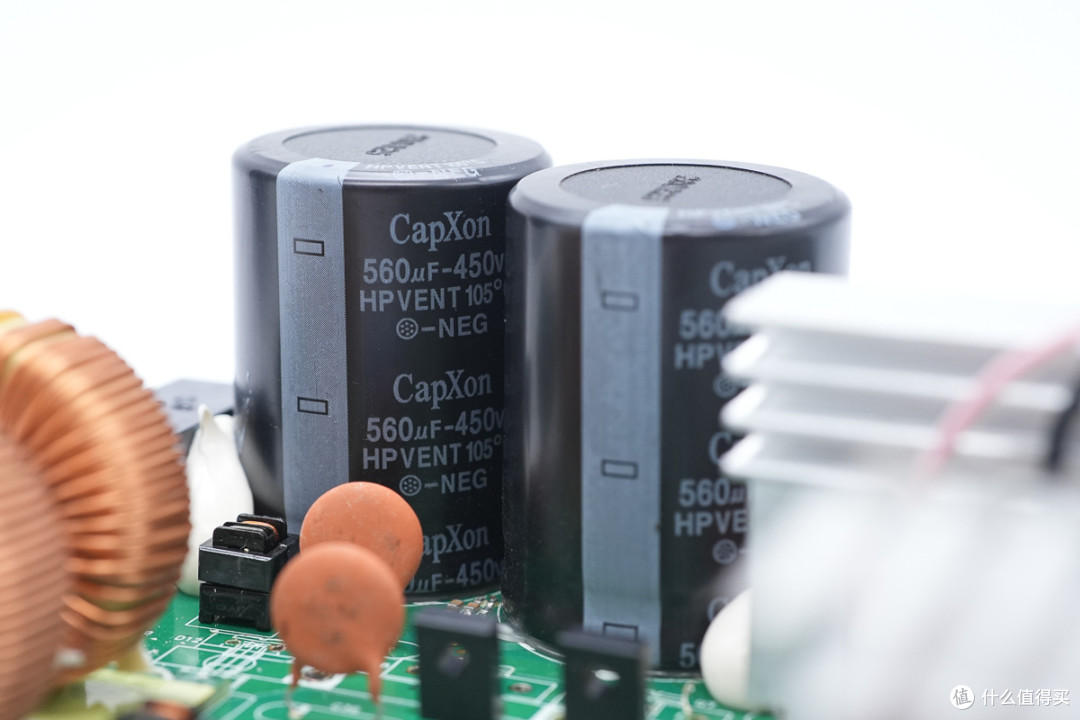

高压滤波电容来自丰宾，规格为560μF450V，使用两颗并联。

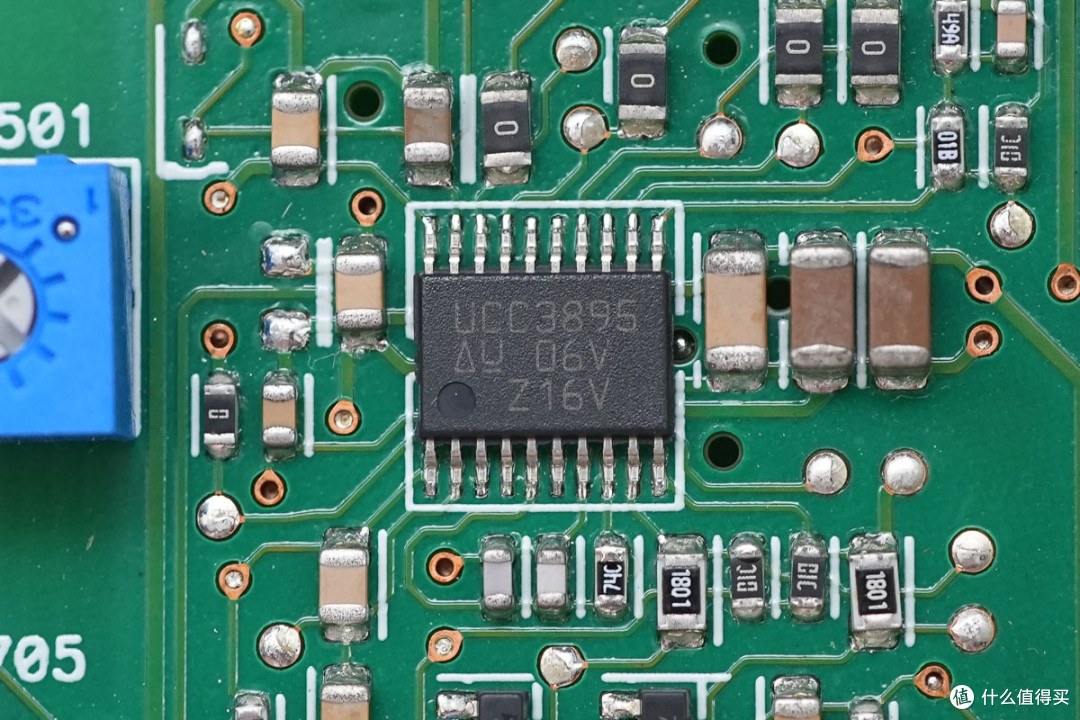

移相全桥控制器来自德州仪器，型号UCC3895，支持恒定频率脉宽调制和谐振零电压开关，支持电压模式和电流模式控制。芯片具备增强的控制逻辑，自适应延迟设置和关断功能，采用TSSOP20封装。

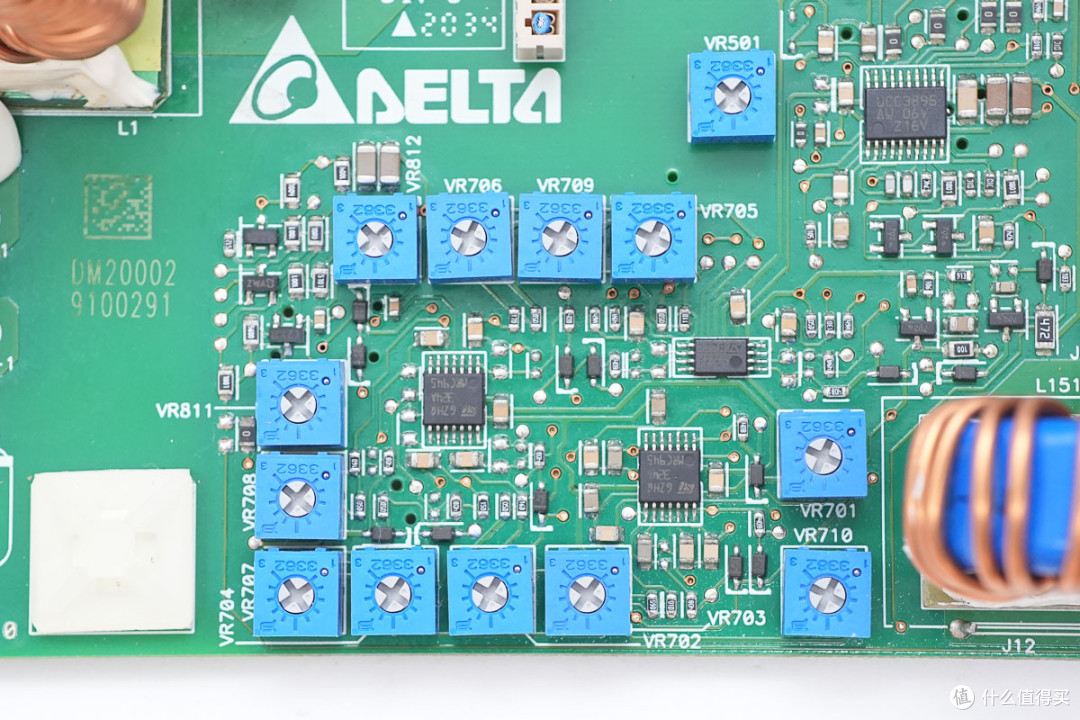

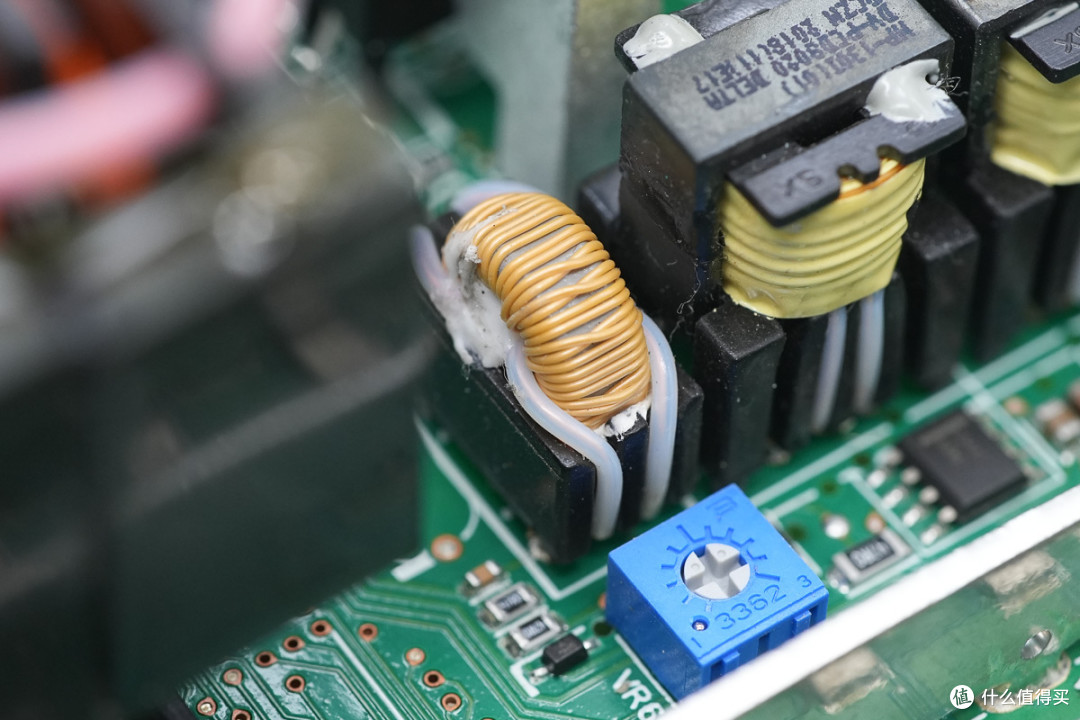

可调电位器和运放特写。

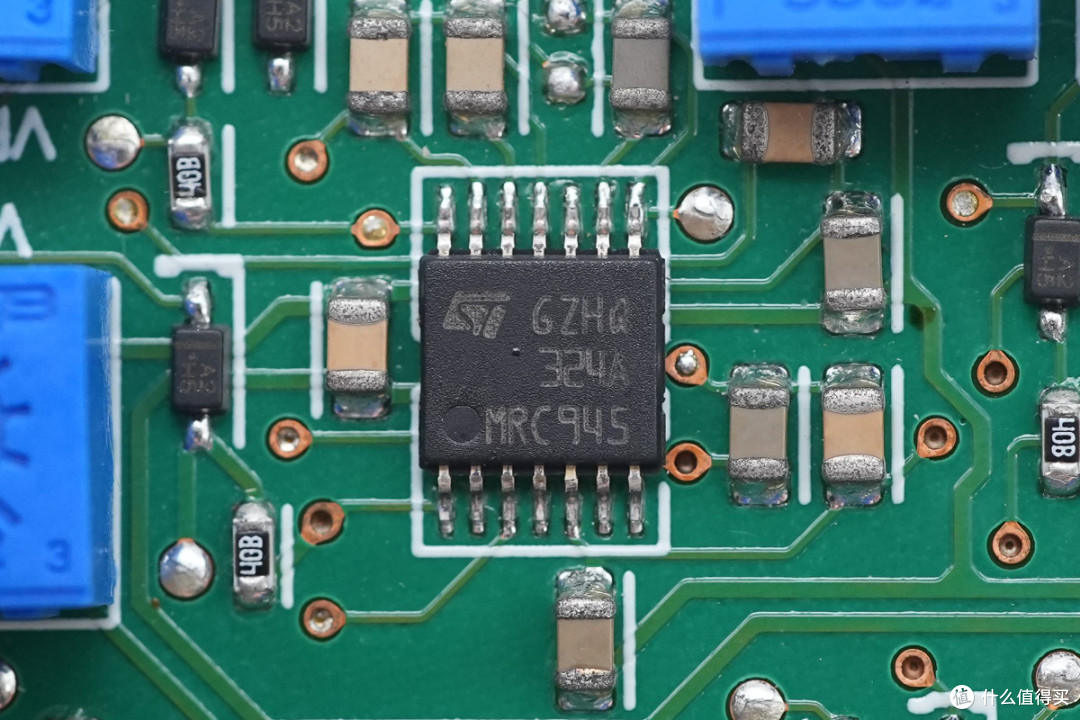

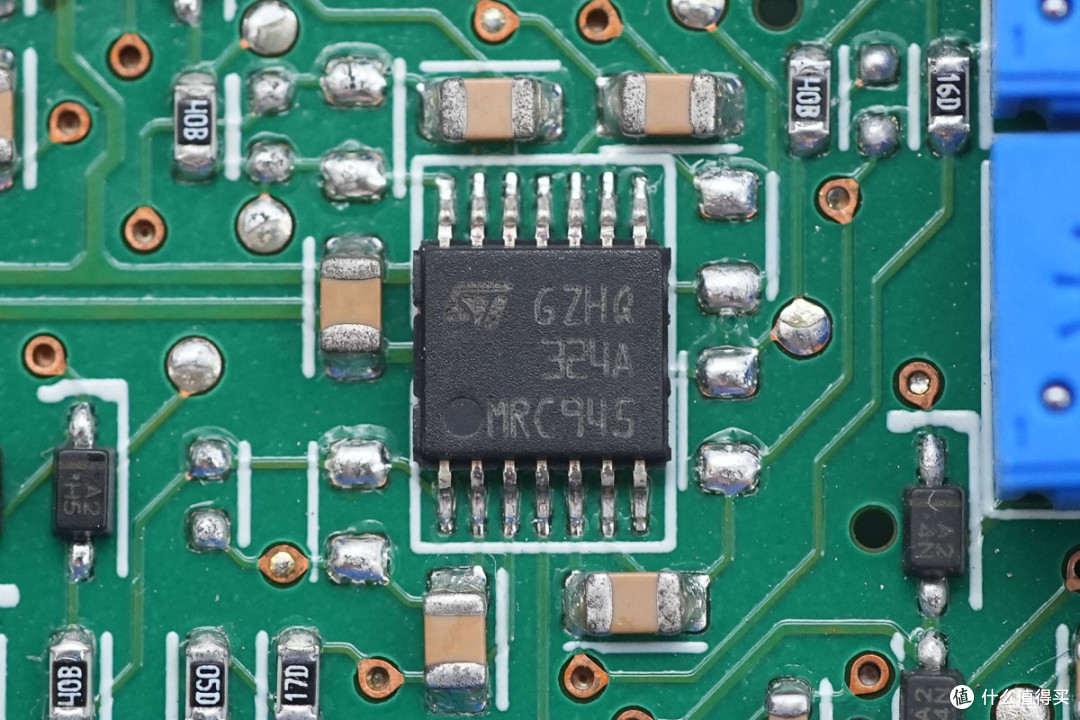

运放来自意法半导体，型号LM324A，为低功耗，低输入偏置电流四运放，采用TSSOP14封装。
另一颗运放型号相同。

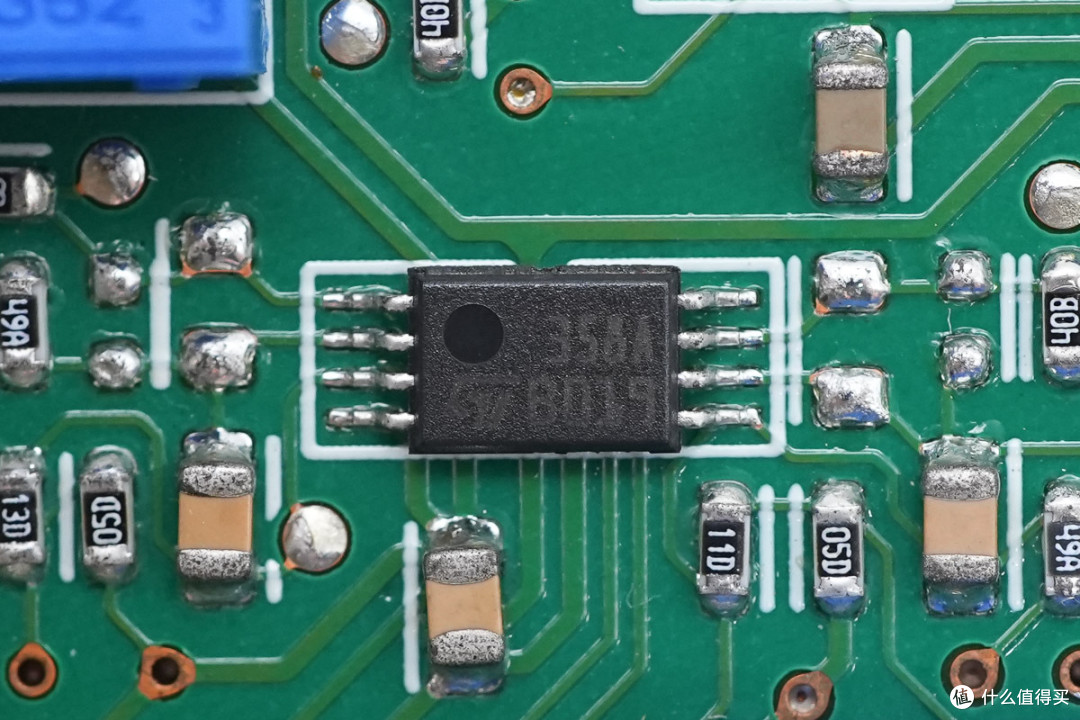

运放来自意法半导体，型号LM358A，是一颗低功耗双运算放大器，采用MiniSO8封装。

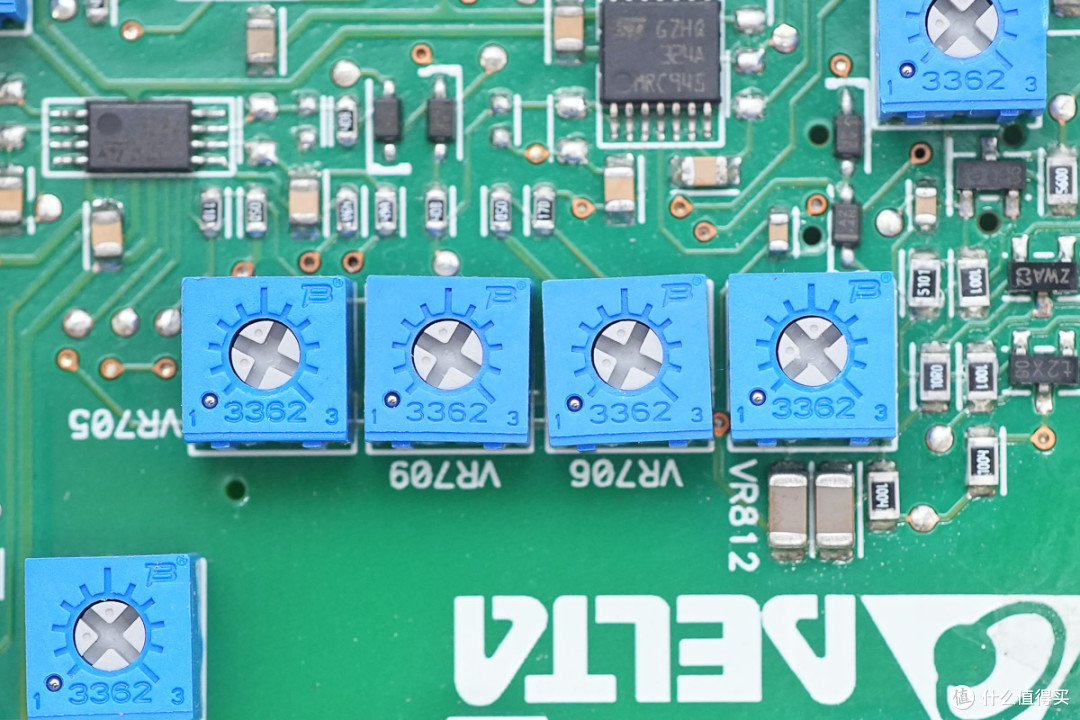

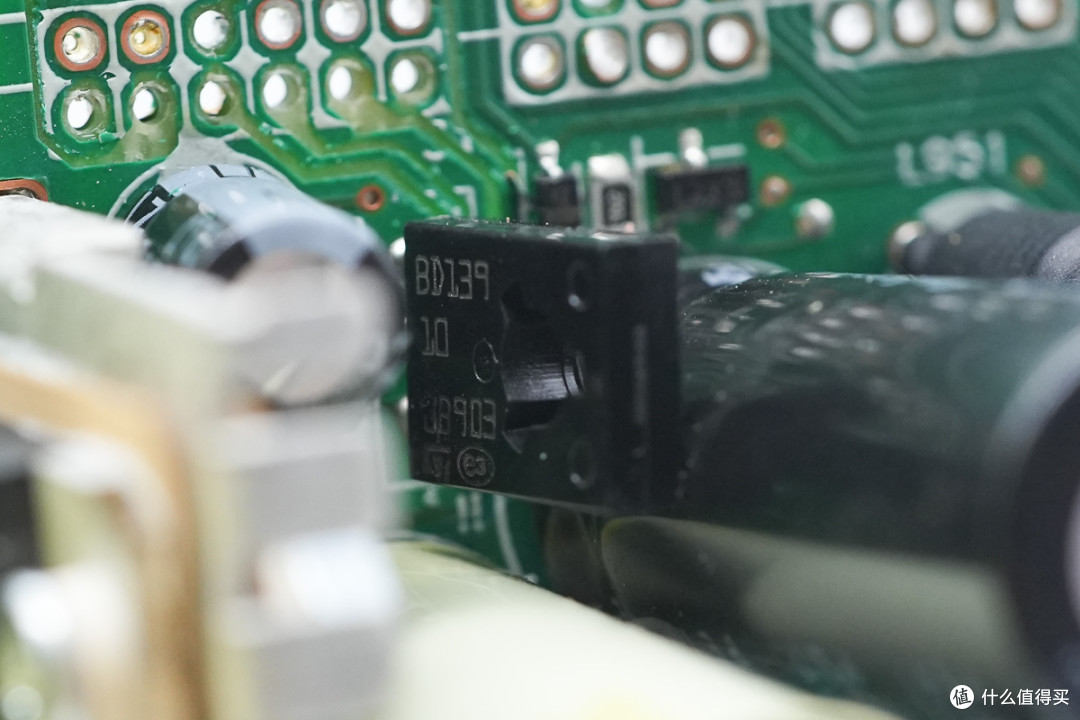

蓝色可调电位器特写。

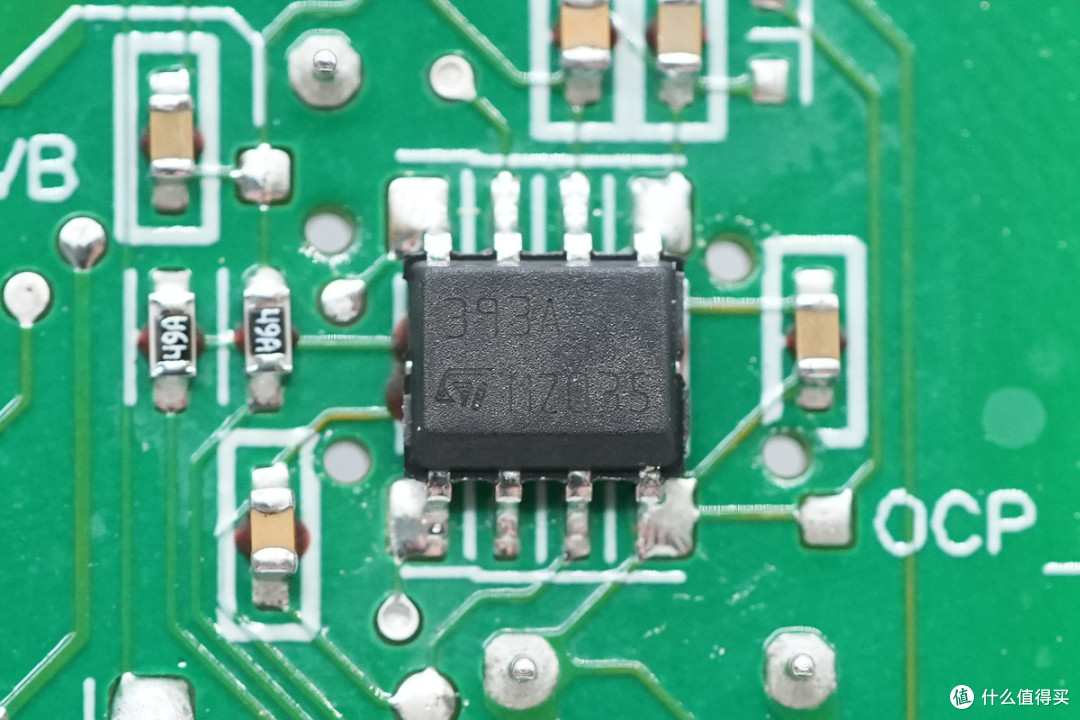

电压比较器来自意法半导体，型号LM393A，为低功耗双路电压比较器，采用SO8封装。
电流互感器采用绝缘线绕制。

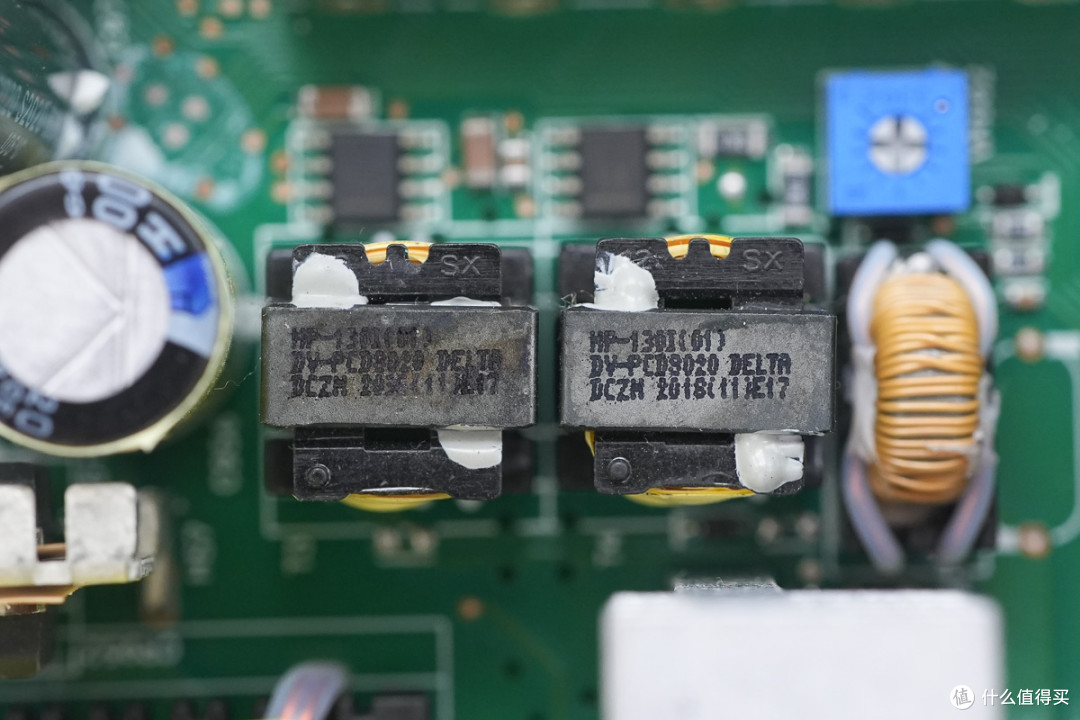

两颗变压器用于隔离驱动。

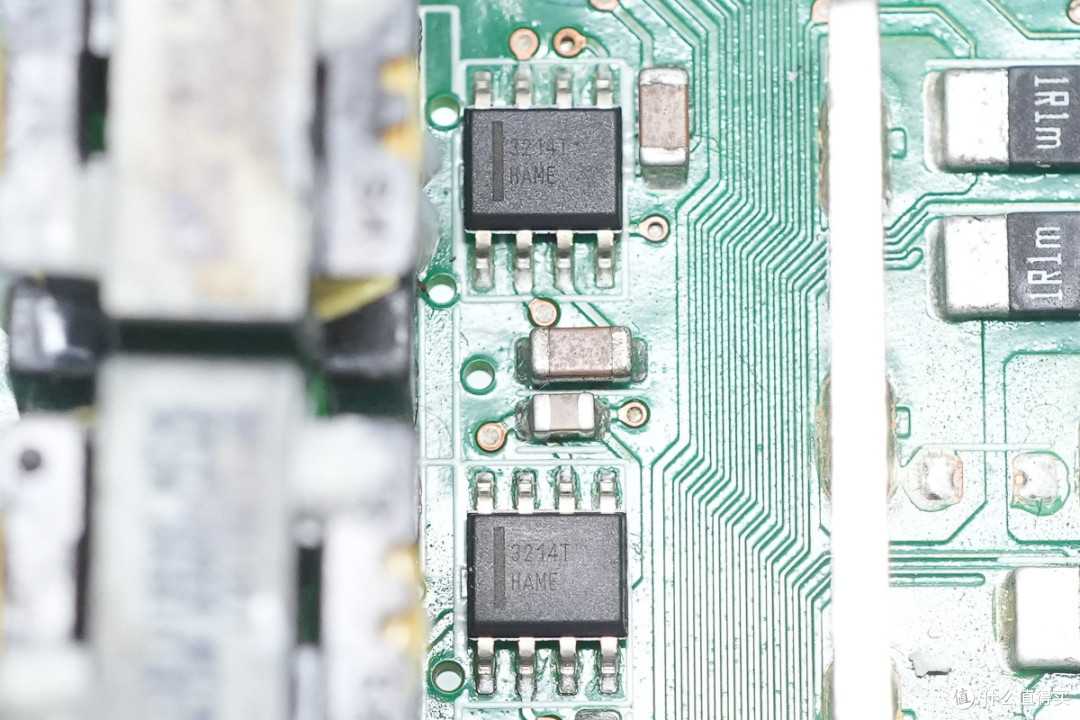

驱动器来自安森美，型号FAN3214T，为双通道低侧高速驱动器，具备4A输出电流，采用SOIC-8封装。
移相全桥开关管固定在散热片上。
散热片另一面也固定两颗同型号的开关管。

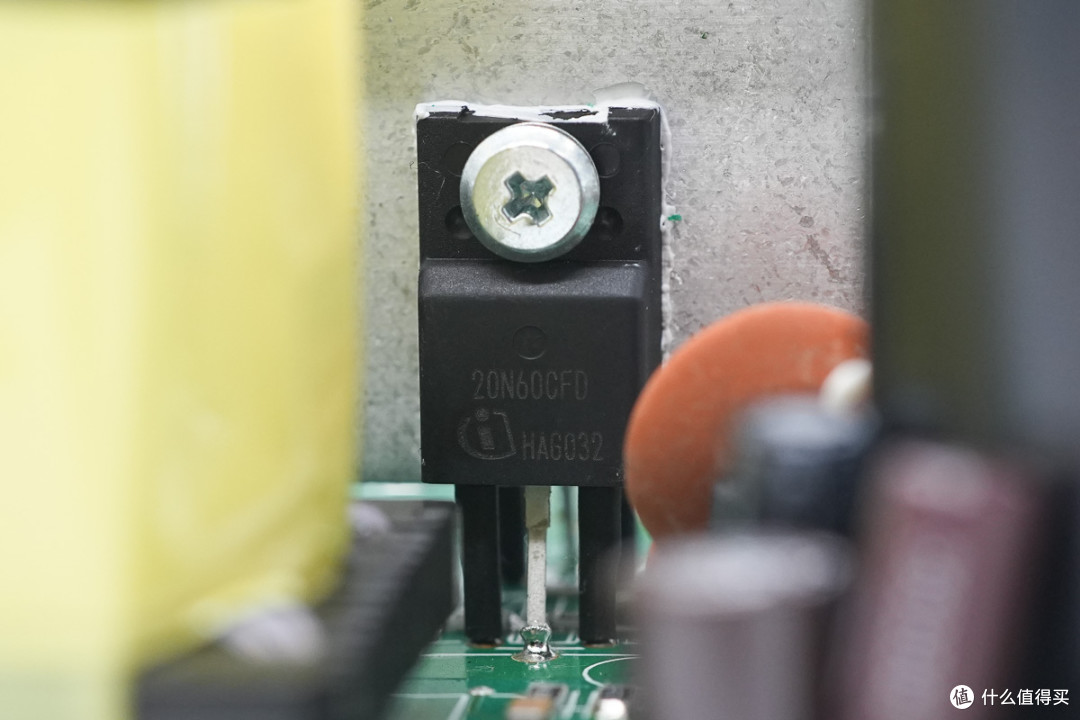

移相全桥开关管来自英飞凌，型号SPA20N60CFD，NMOS，耐压600V，导阻220mΩ，采用TO220FP封装。
变压器初级采用绝缘线绕制，次级采用铜片焊接。
同步整流管固定在散热片上。

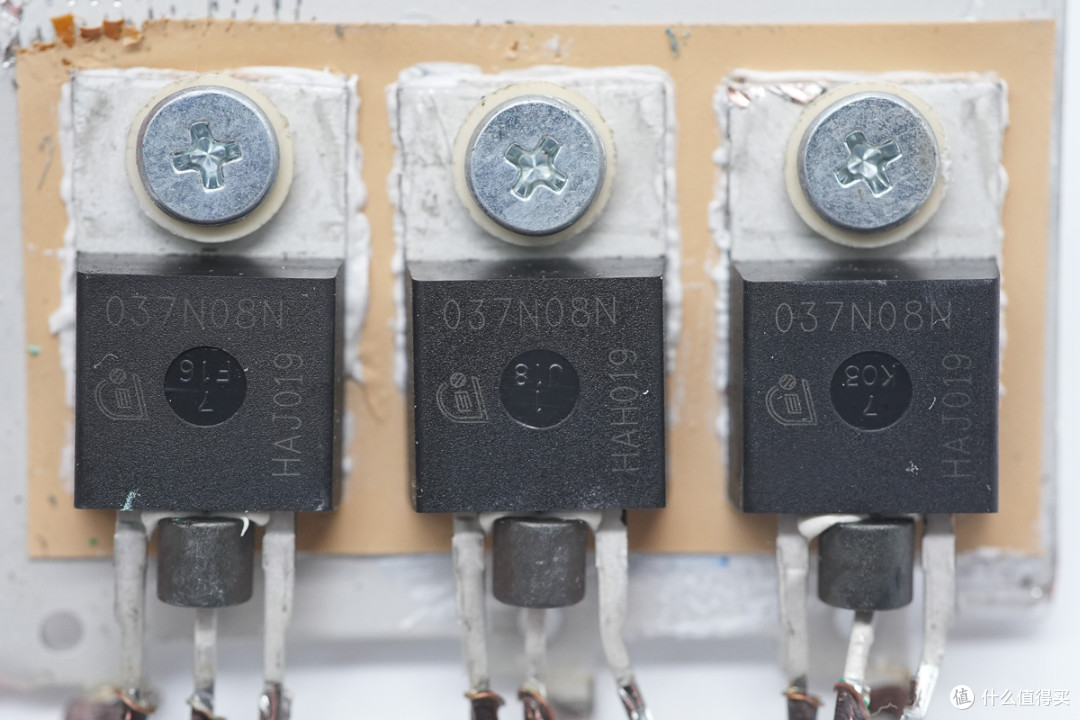

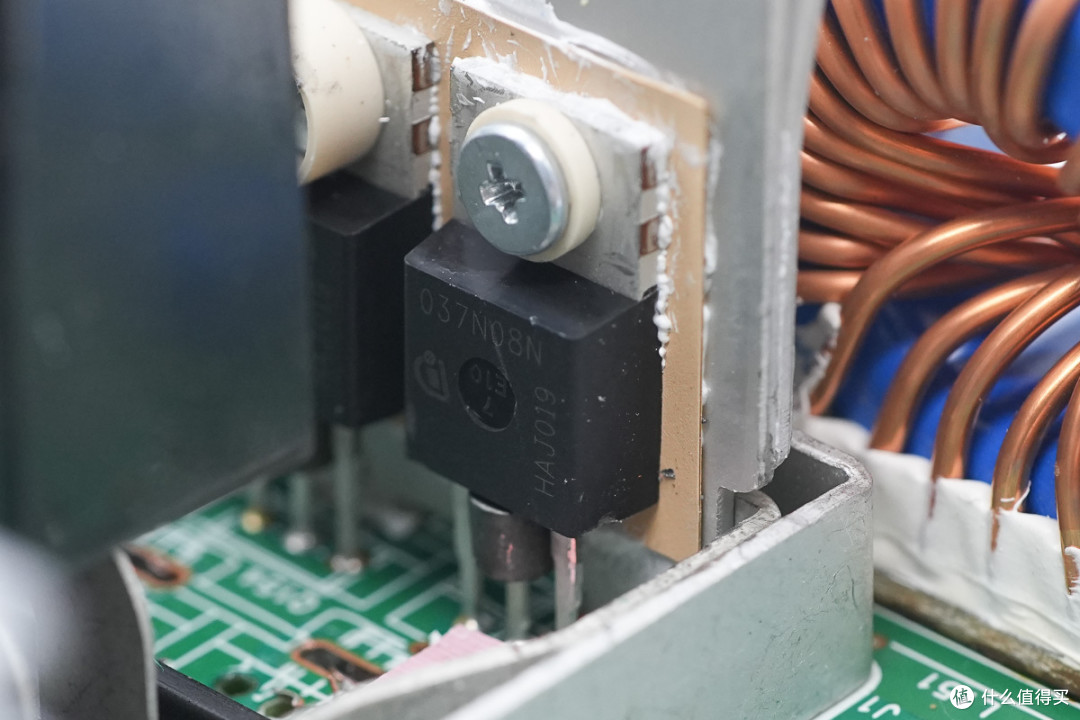

同步整流管来自英飞凌，型号IPP037N08N3 G，NMOS，耐压80V，导阻3.5mΩ，采用TO220-3封装。

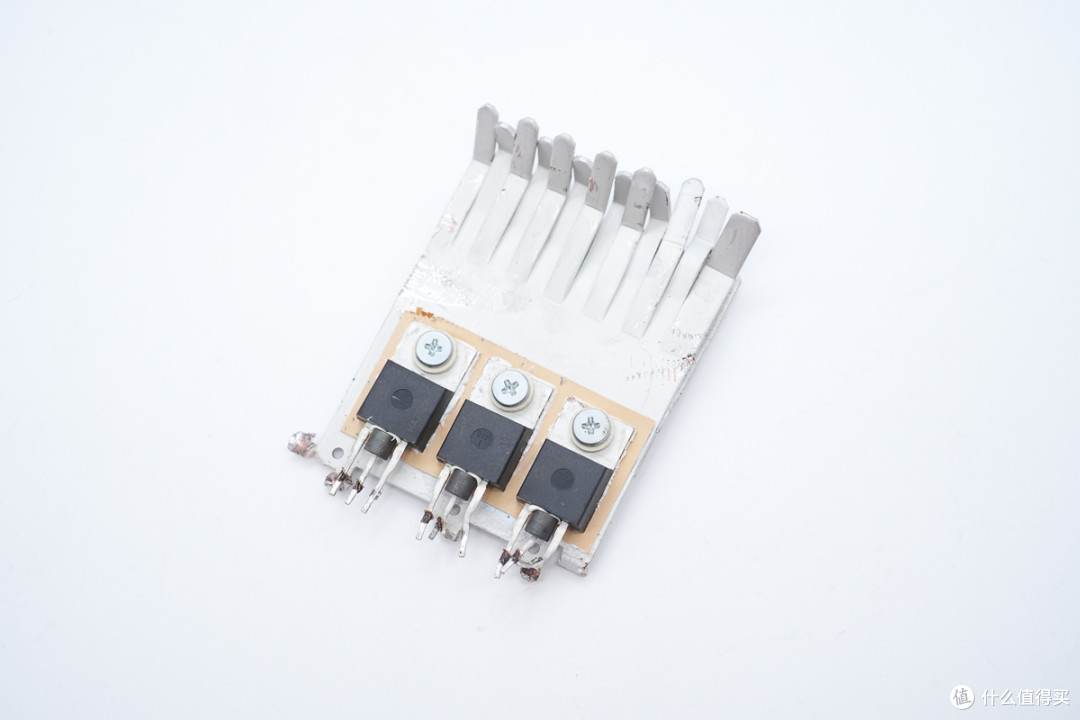

另一片散热片上也固定3颗同步整流管。
同步整流管型号相同。

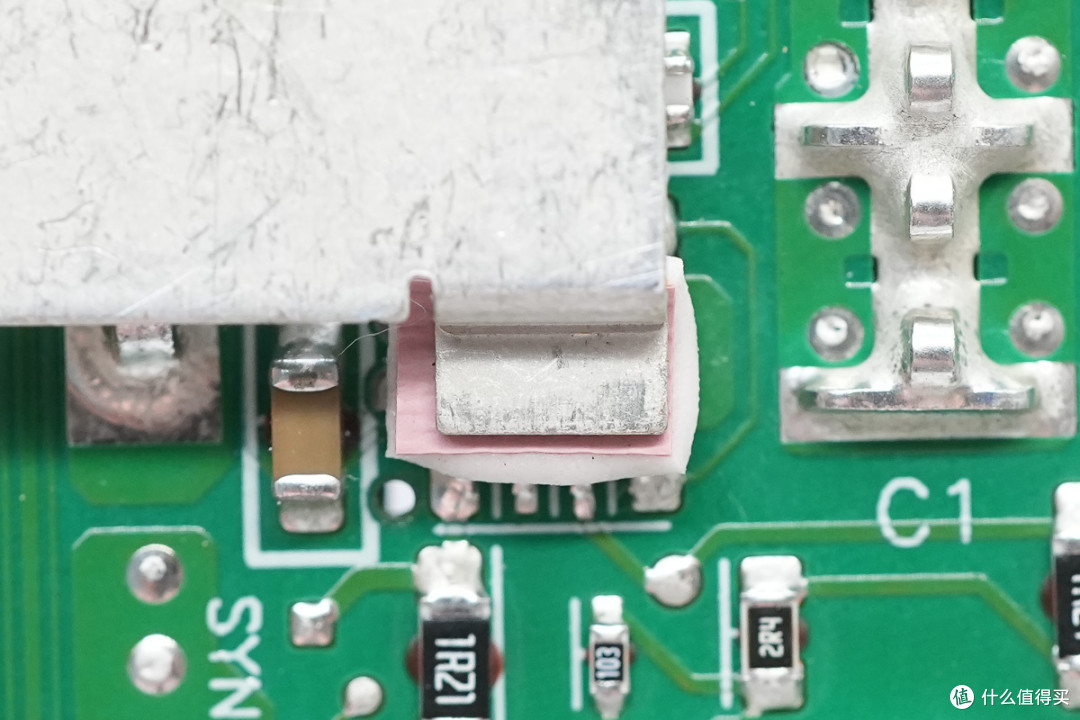

驱动器设有导热垫，通过连接铜排散热。

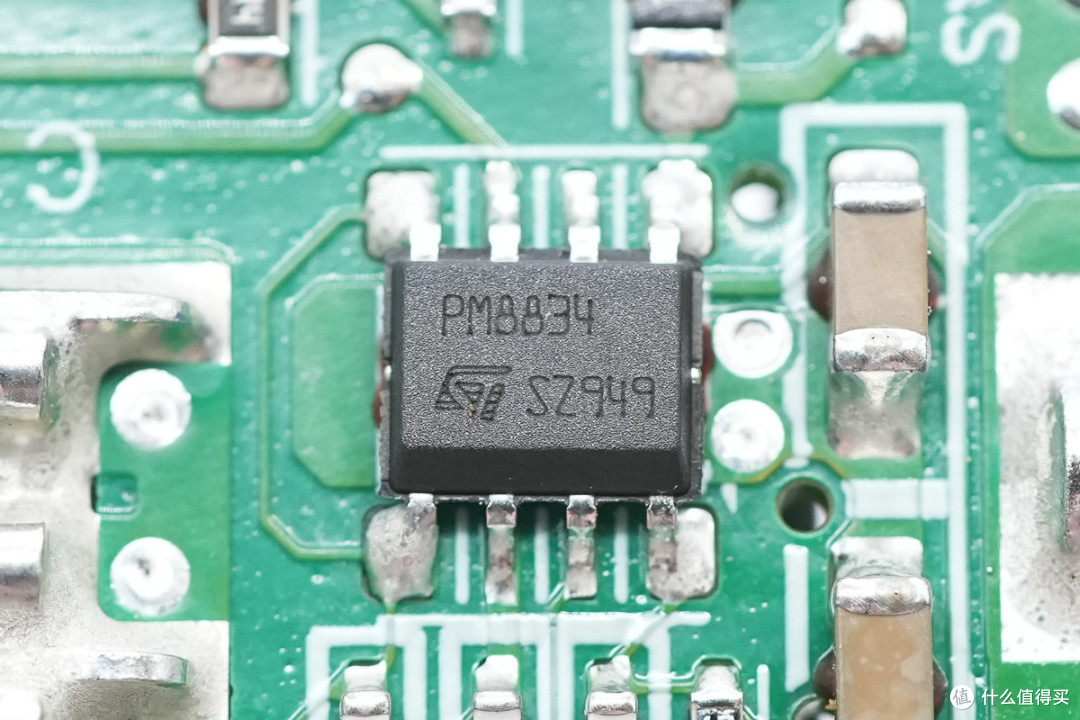

驱动器来自意法半导体，型号PM8834，是一颗4A输出电流的双路低侧驱动器，采用SO8封装。
输出滤波电感特写，采用漆包线并绕，底部设有电木板绝缘。
输出端设有3颗滤波电容。

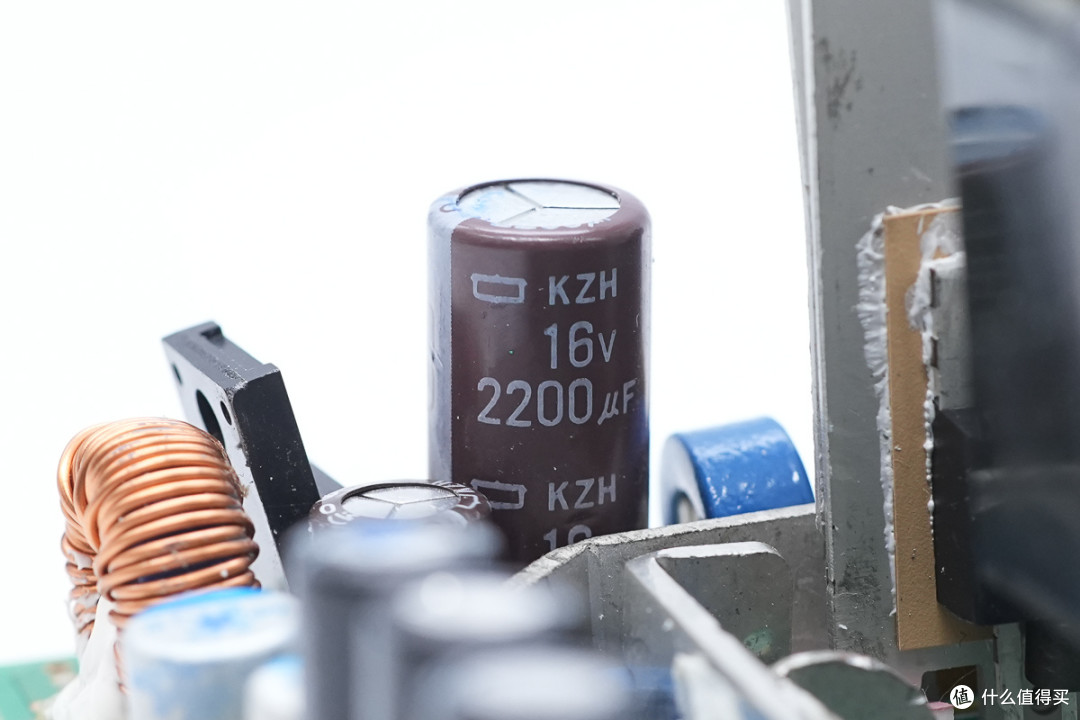

滤波电容来自贵弥功，规格为16V2200μF。
输出滤波电感特写。

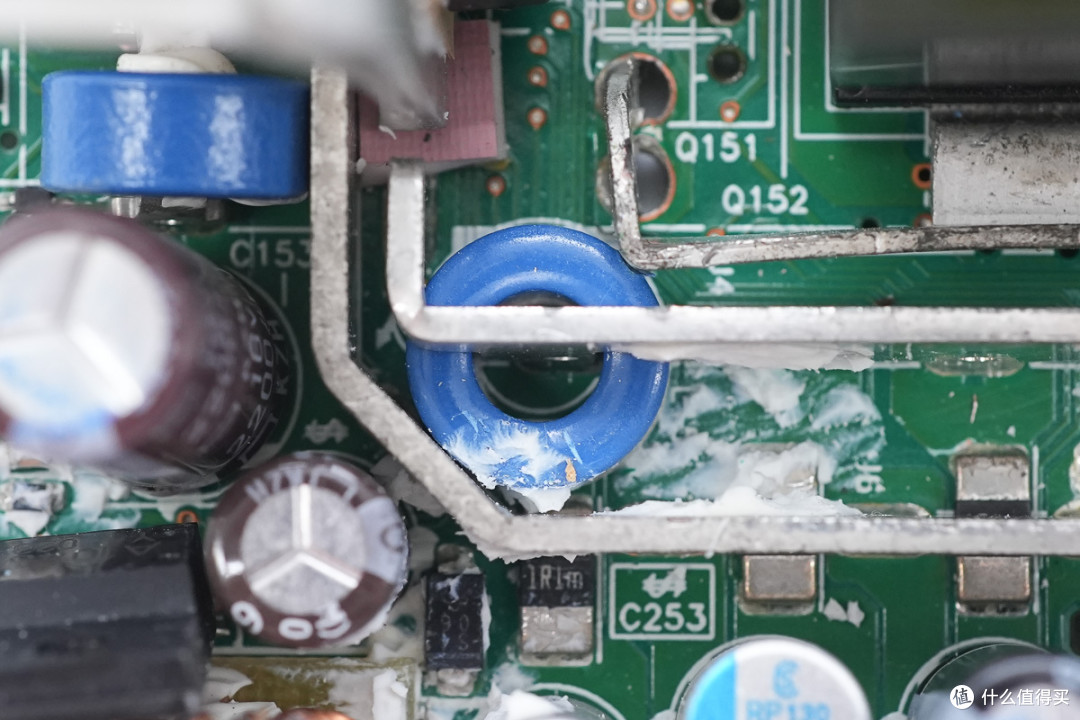

铜排也设有磁环滤波。

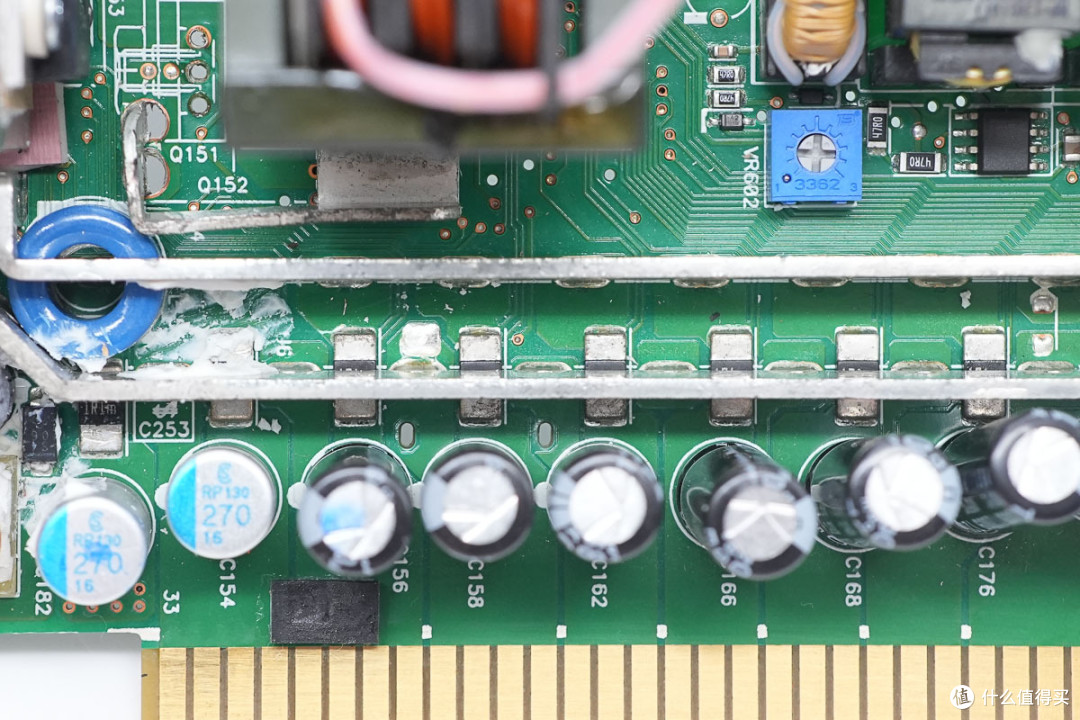

输出端设有连接铜排，检流电阻和滤波电容。

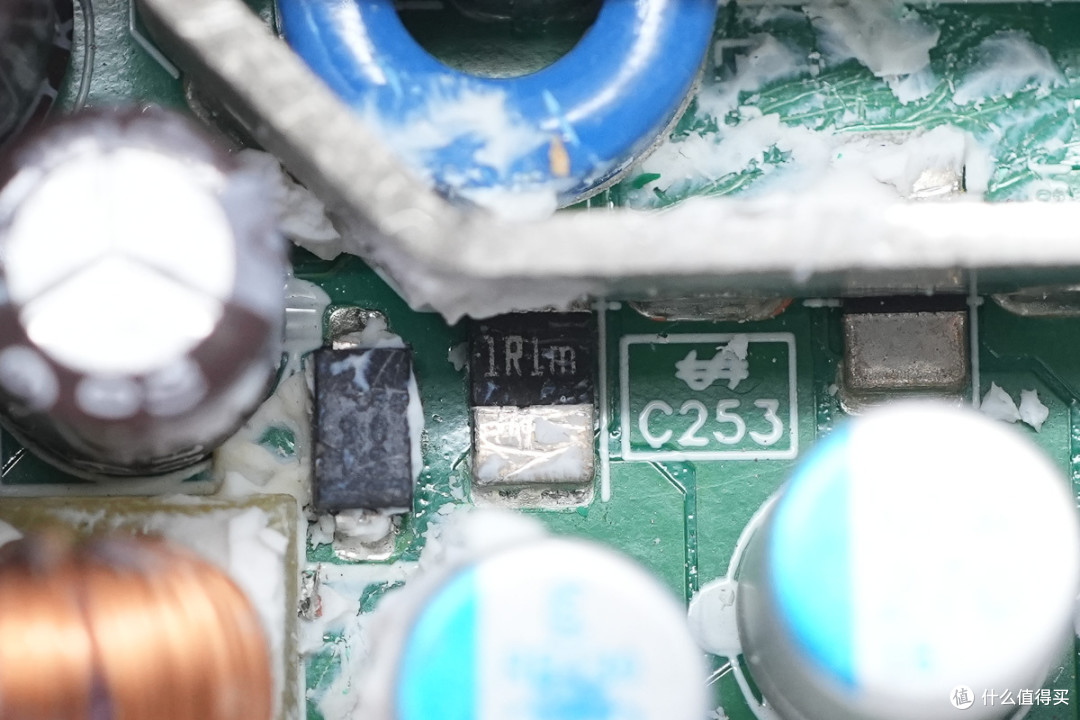

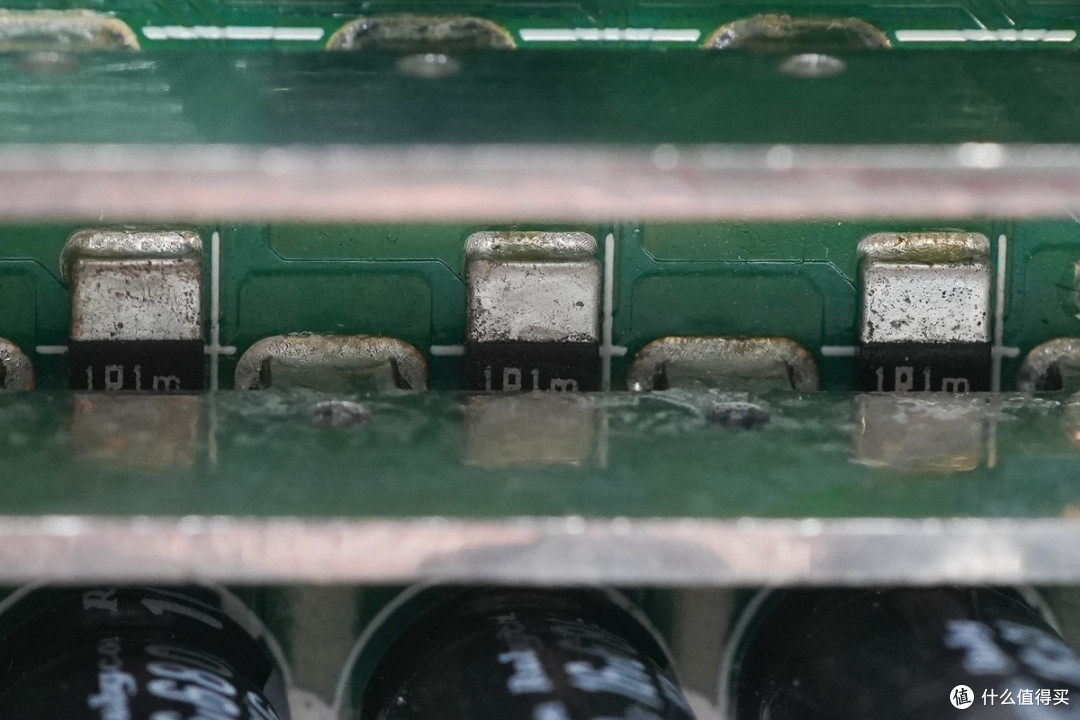

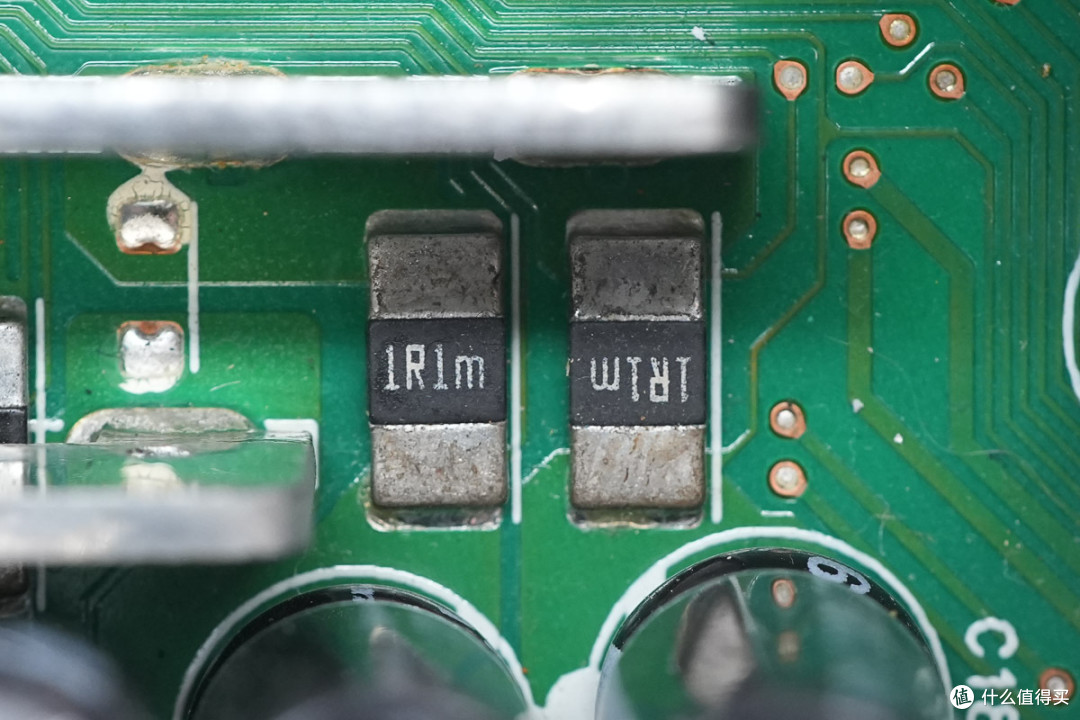

检流电阻规格为1.1mΩ。

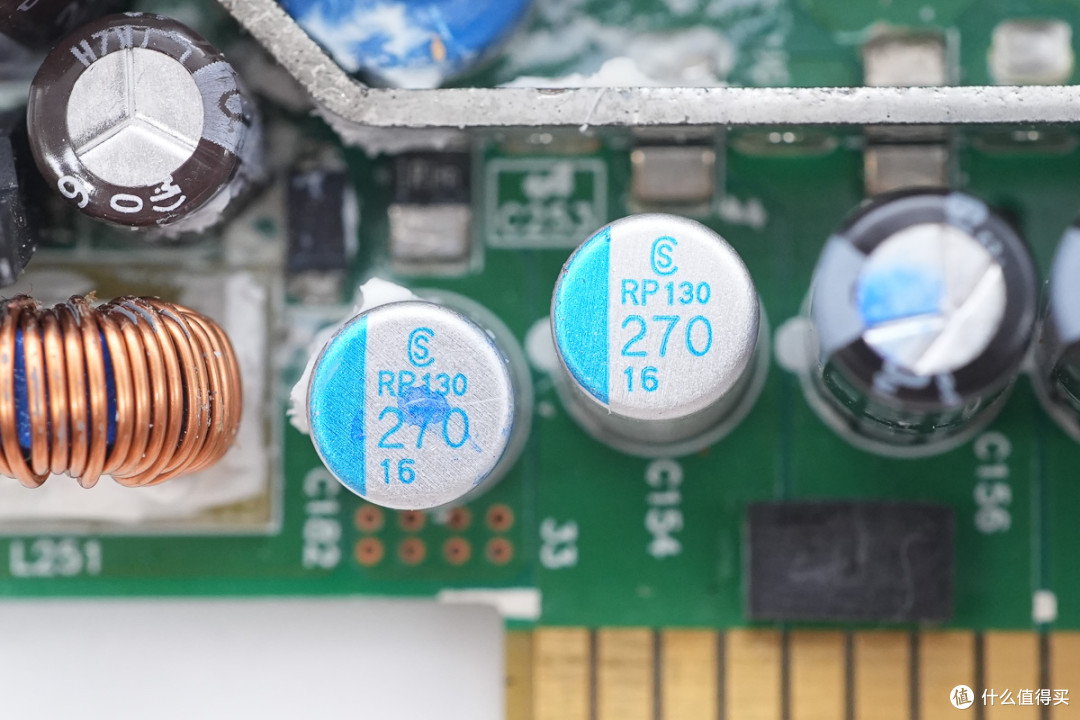

滤波电容来自金山，规格为270μF16V。
检流电阻规格为1.1mΩ。
检流电阻规格为1.1mΩ。

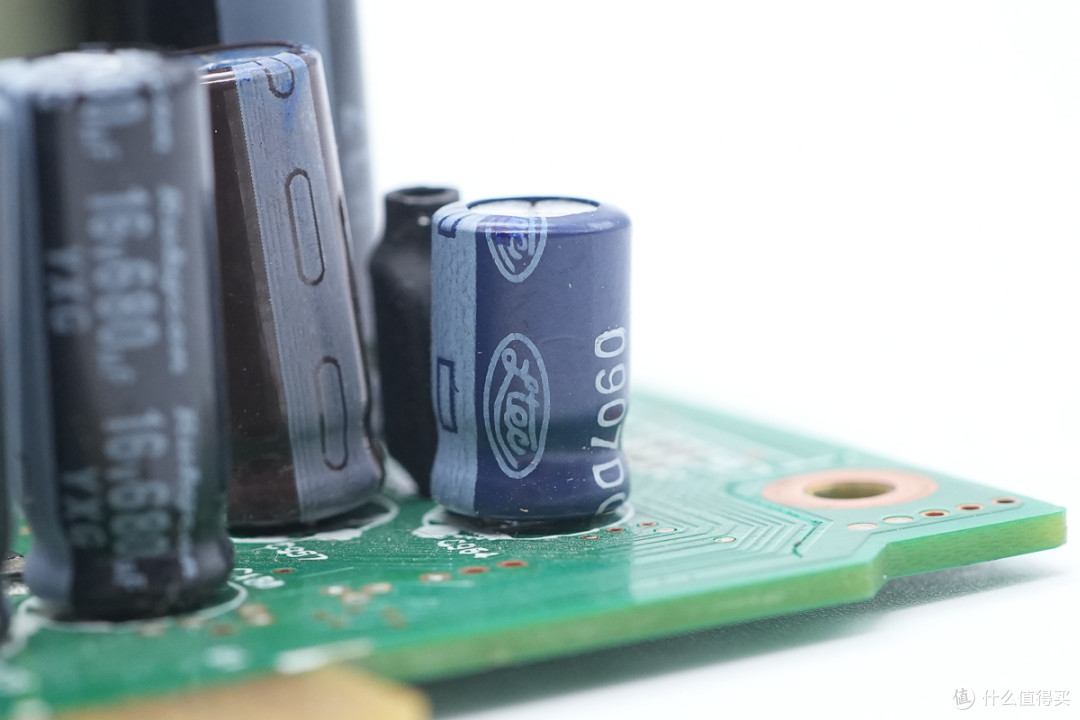

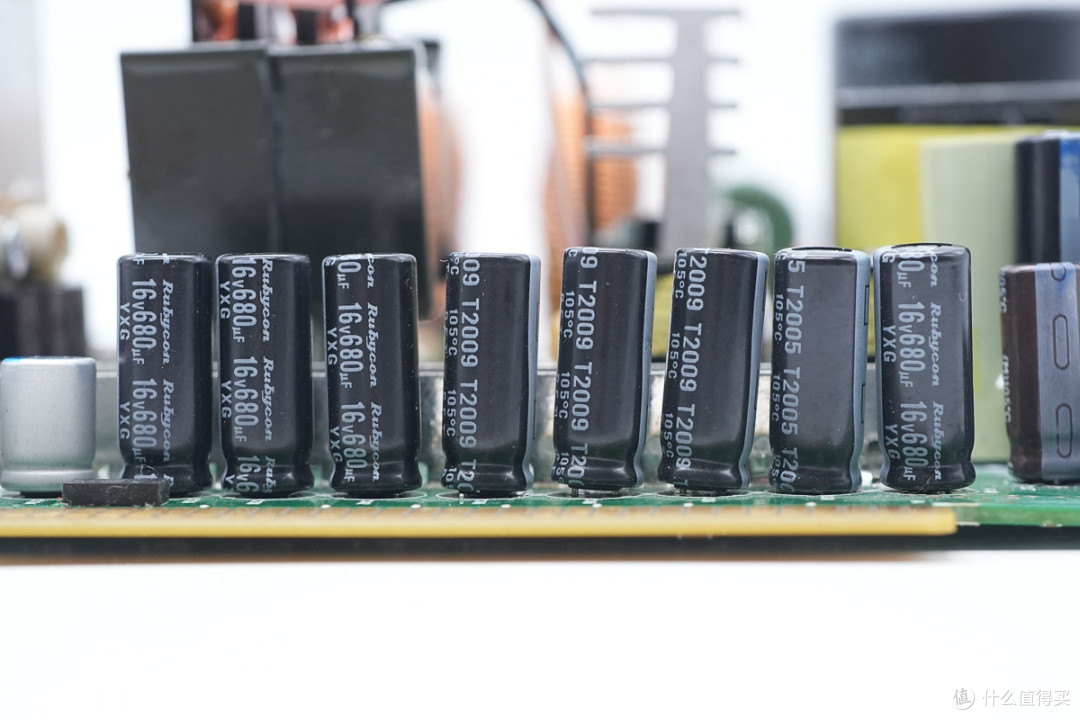

滤波电容来自红宝石，规格为16V680μF。

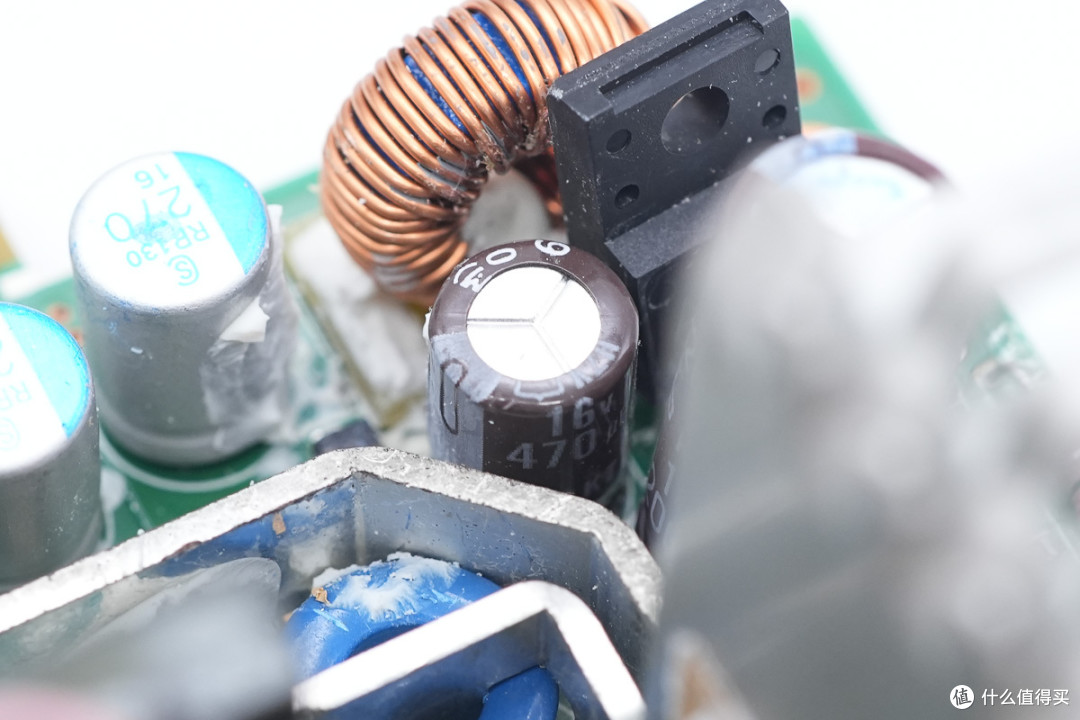

滤波电容规格为16V470μF。

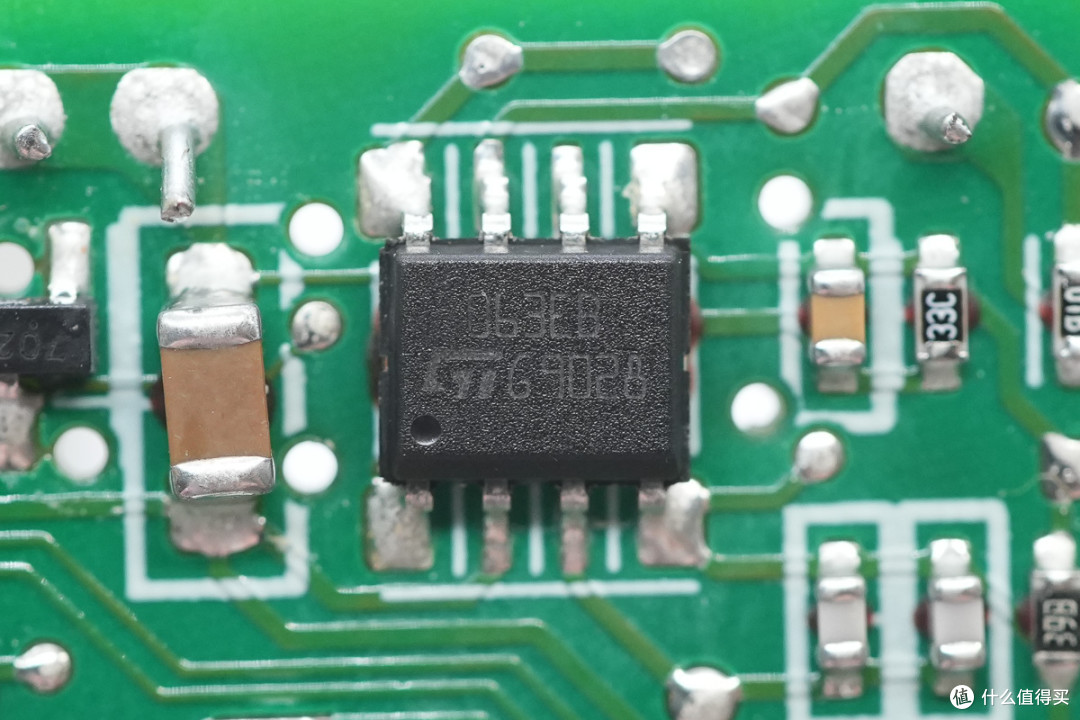

电源转换芯片来自意法半导体，型号MC34063EB，芯片内部集成开关管，支持升压，降压和反相应用，采用SO-8封装。

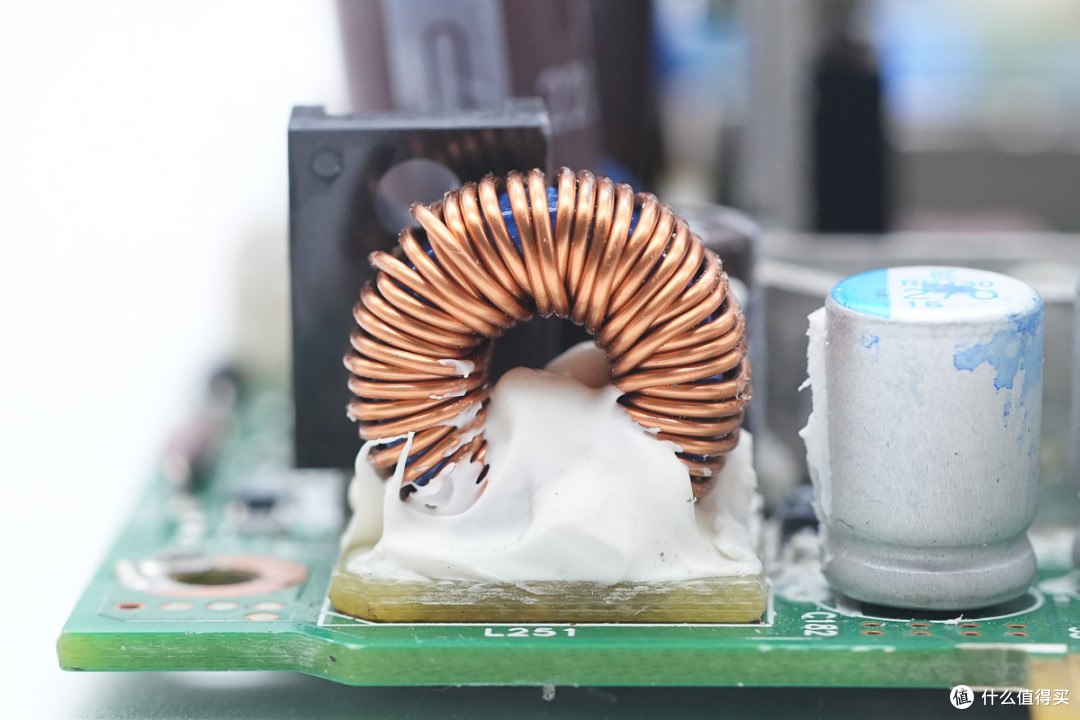

电感采用漆包线绕制，底部设有电木板绝缘，并打胶加固。

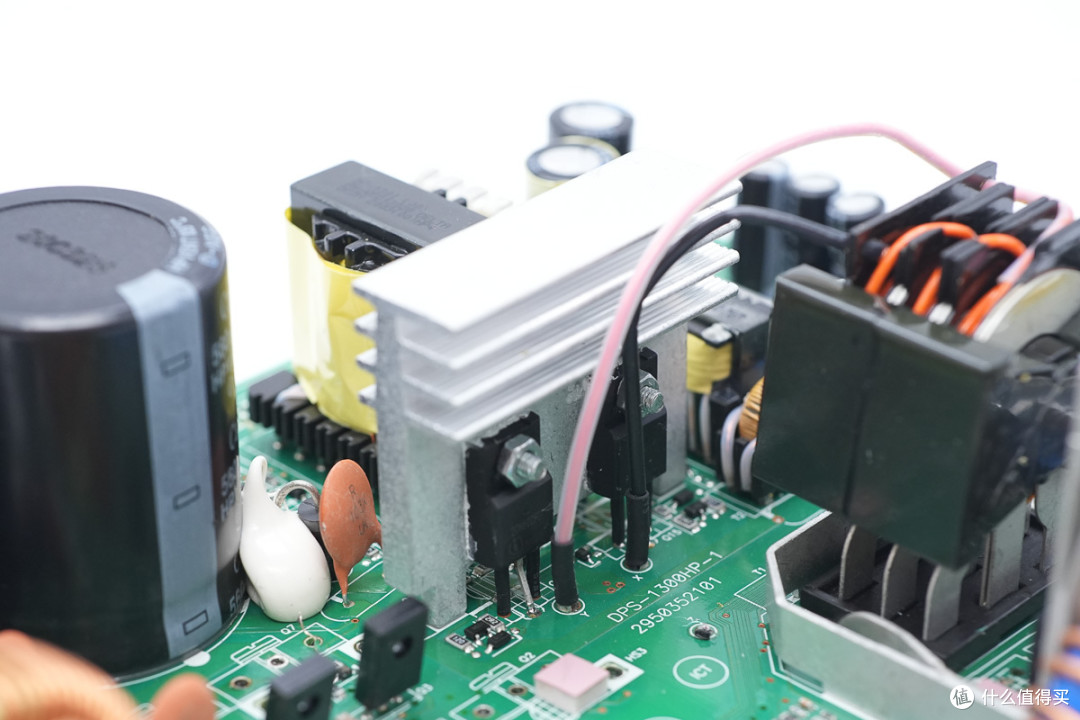

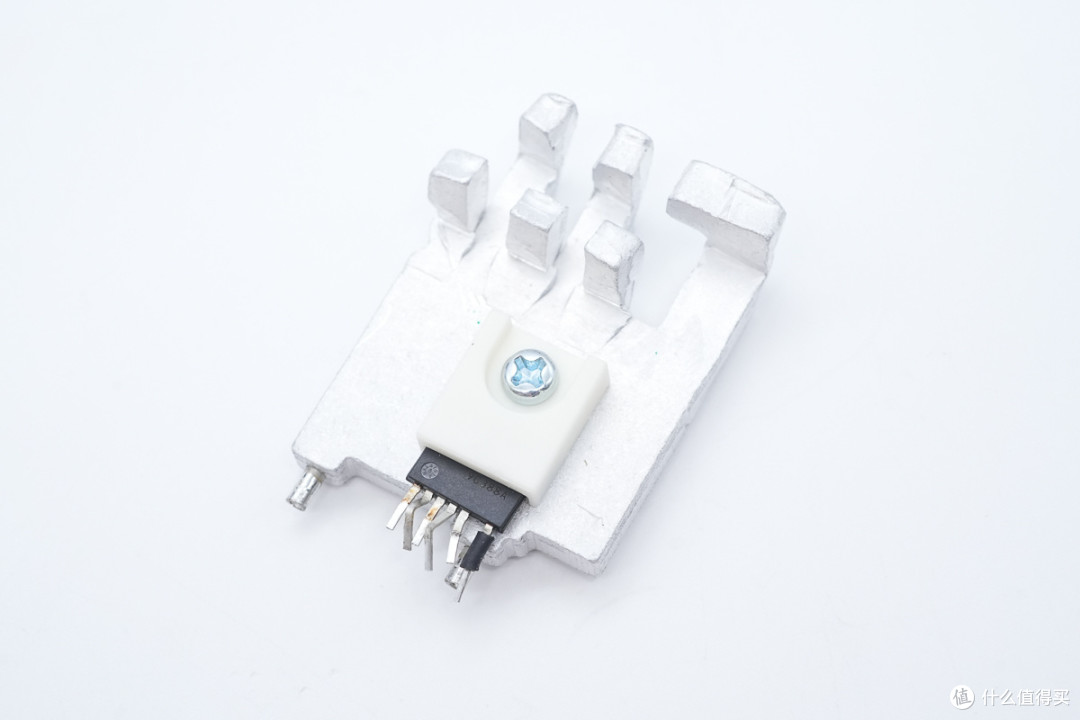

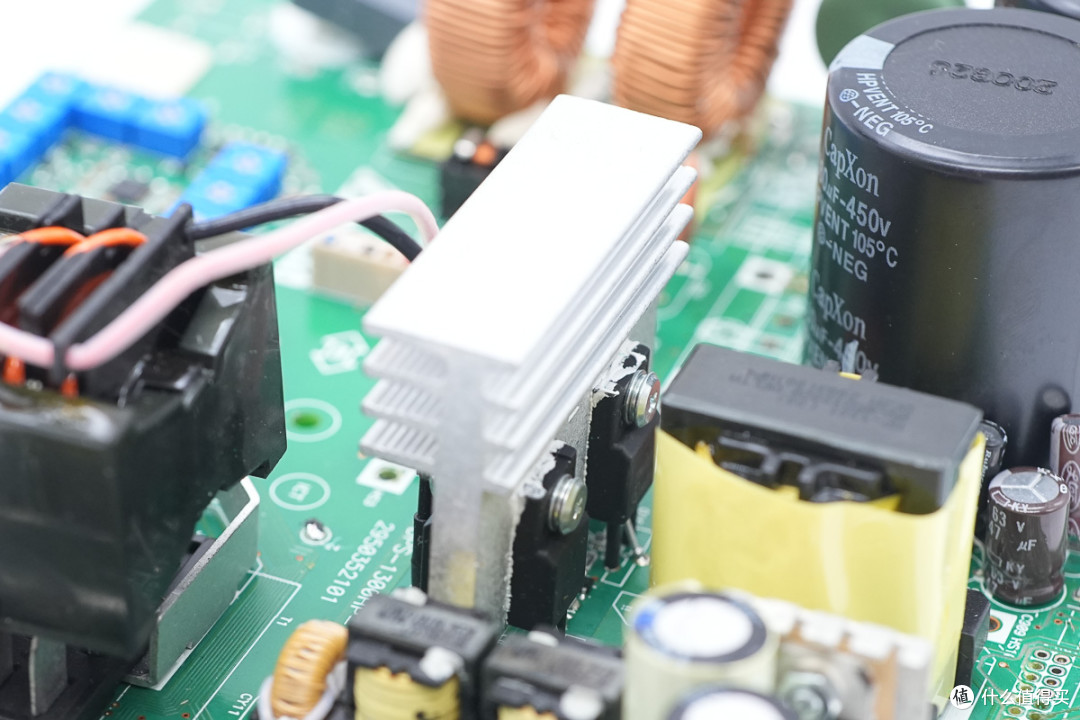

待机电源芯片设有散热片。

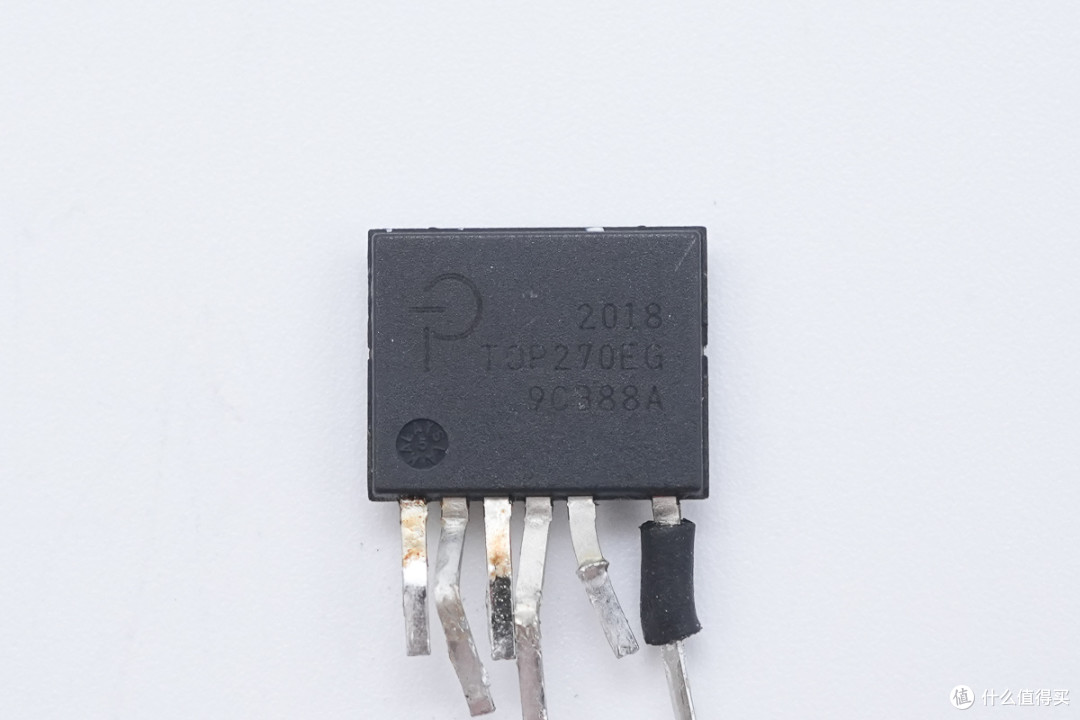

待机电源芯片来自帕沃英蒂格盛，型号TOP270EG，为TOPSwitch-JX系列，内部集成725V耐压开关管，搭配散热片最高支持190W输出功率，采用eSIP-7C封装。

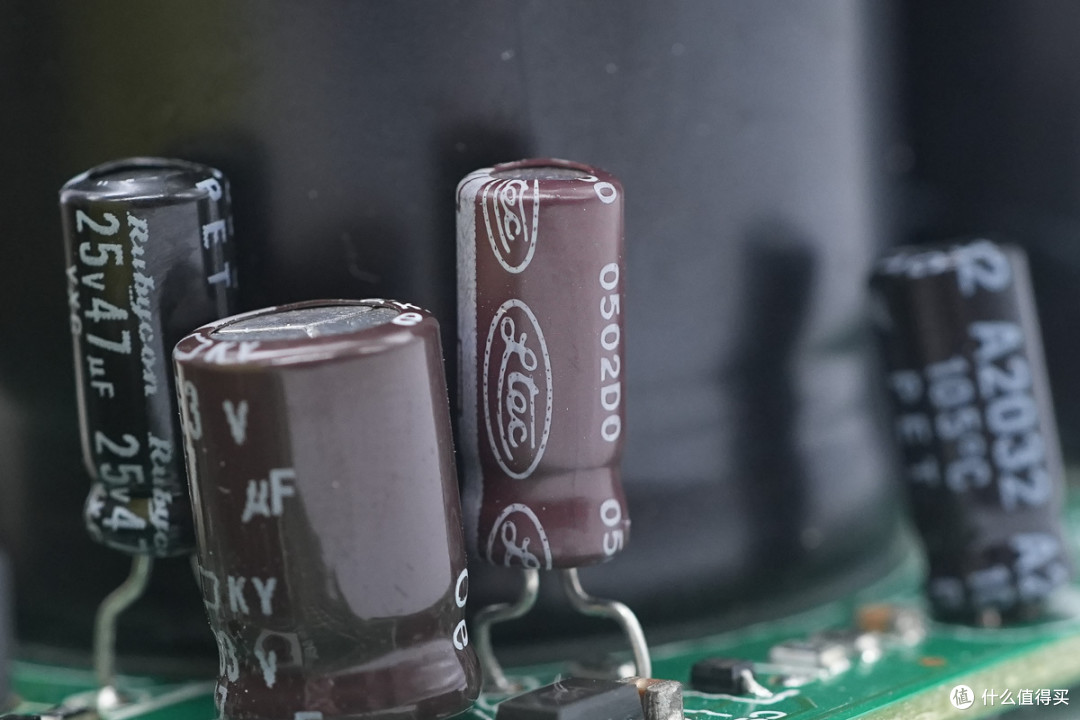

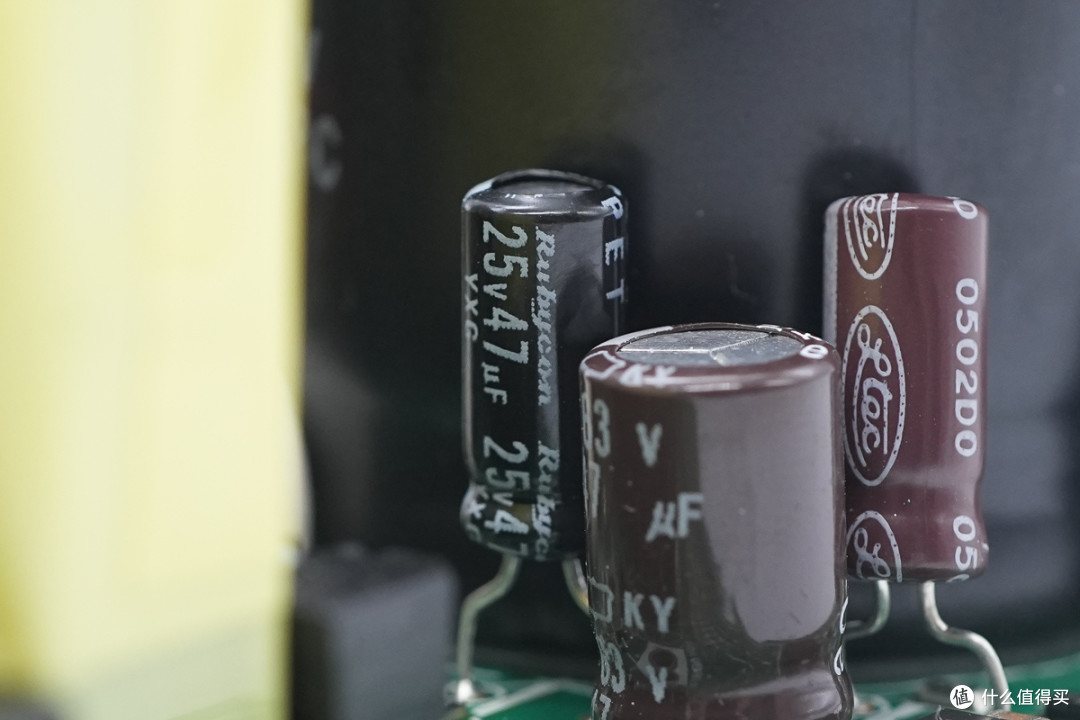

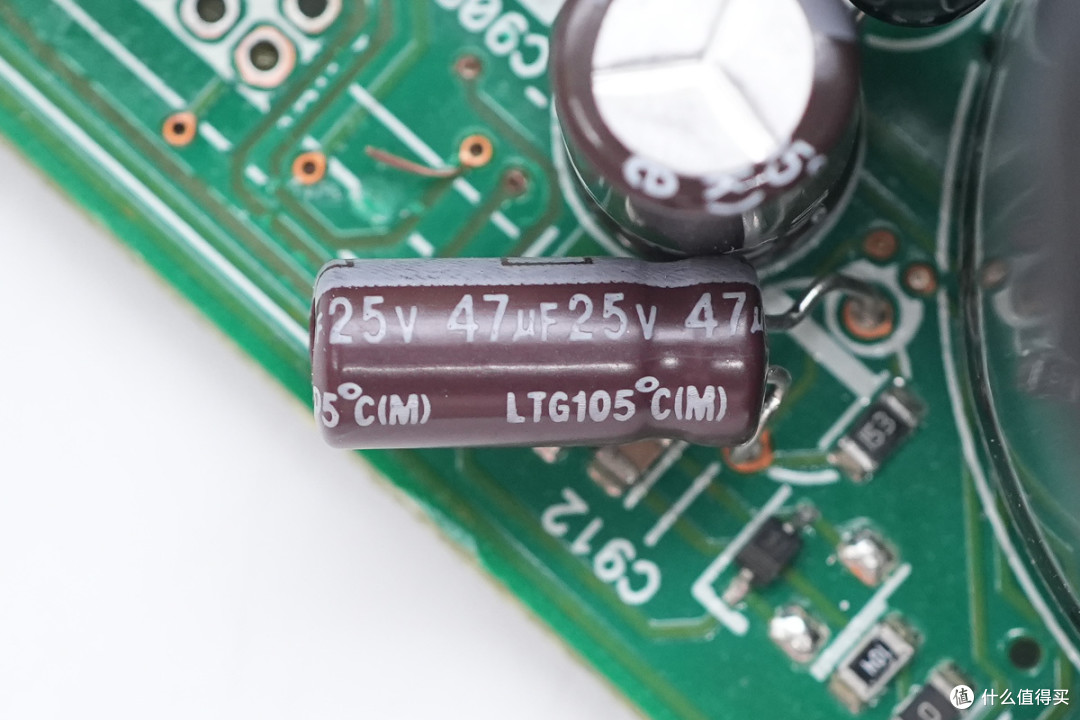

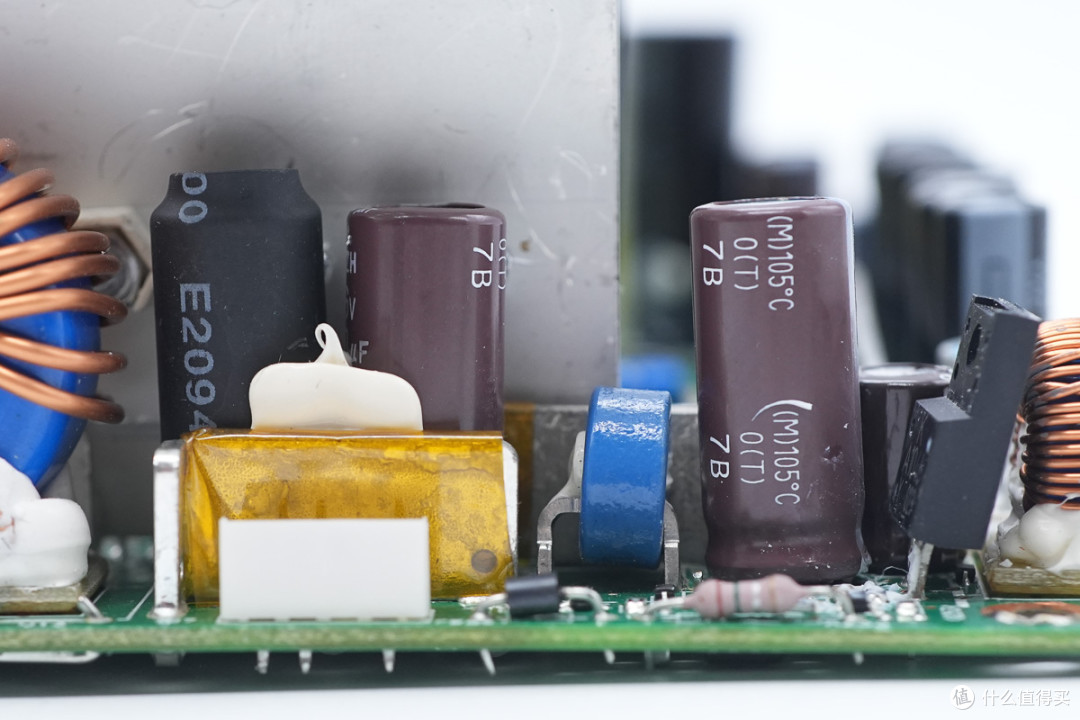

滤波电容来自红宝石，规格为25V47μF。

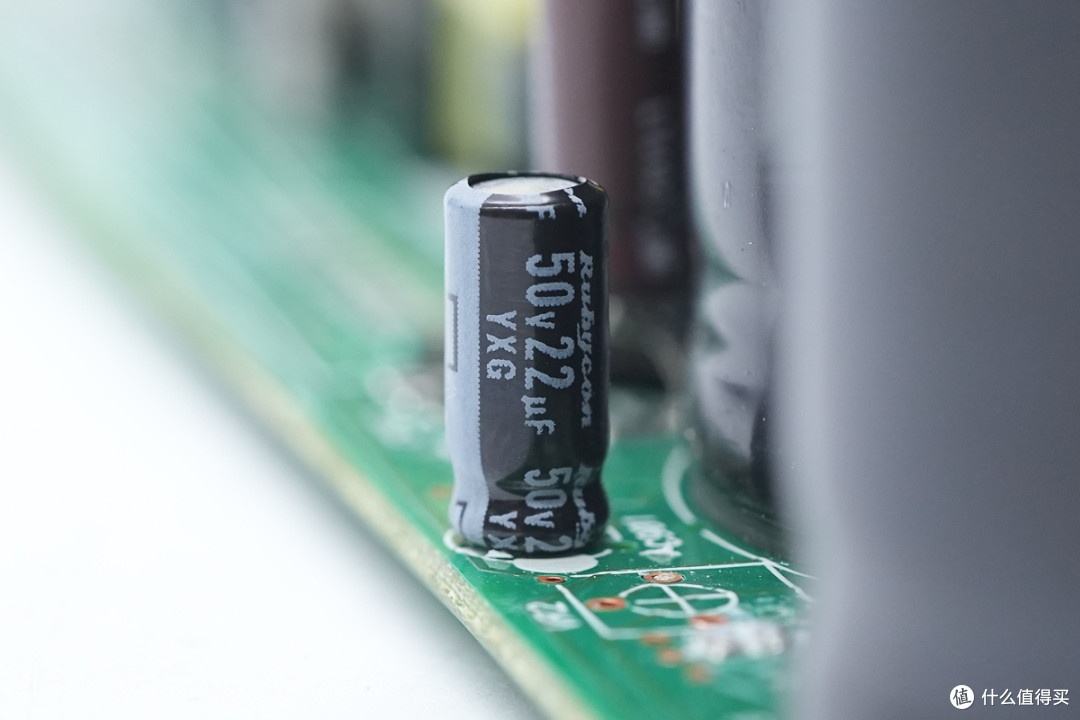

滤波电容规格为50V22μF。

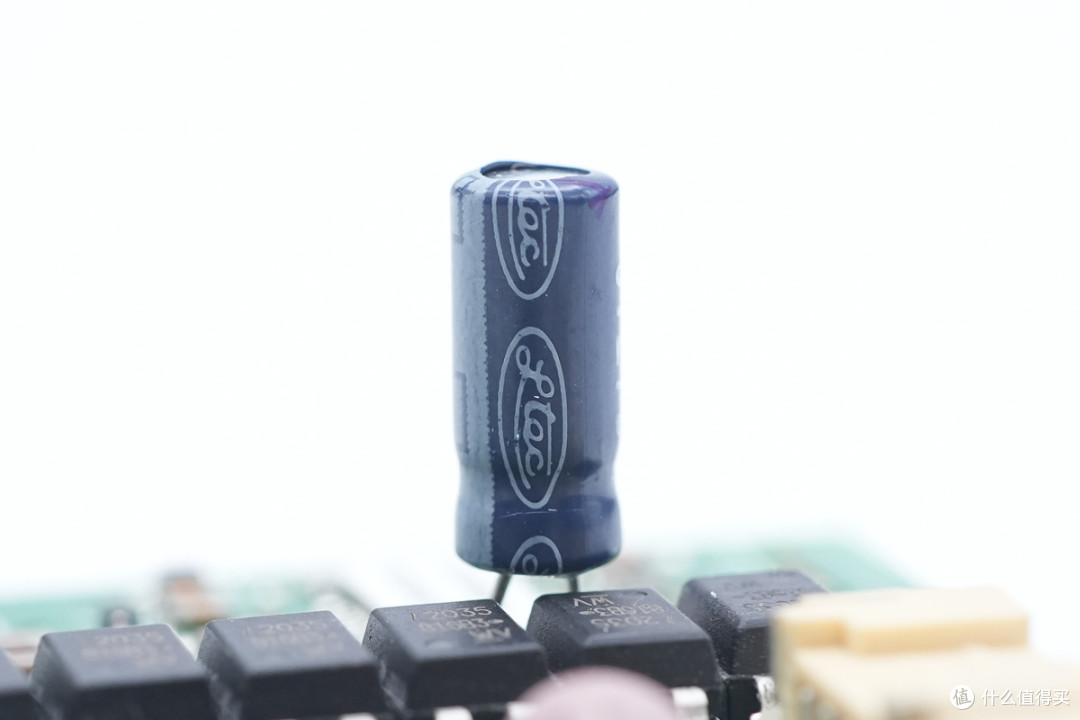

滤波电容来自辉城。
规格为47μF25V。

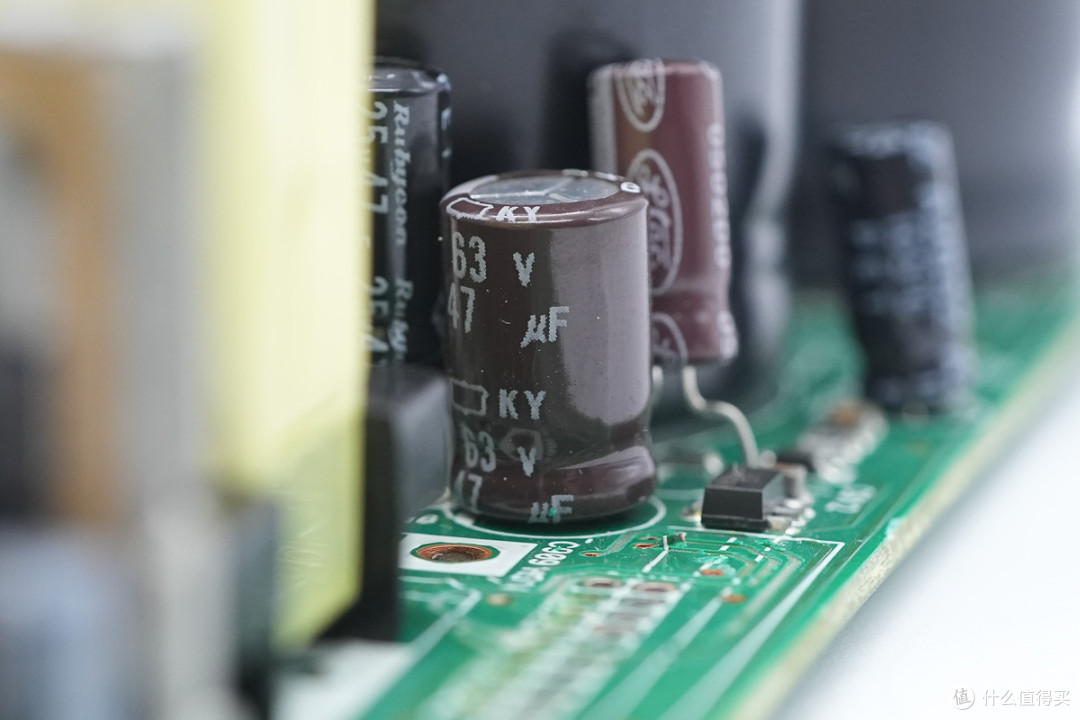

滤波电容来自贵弥功，规格为63V47μF。

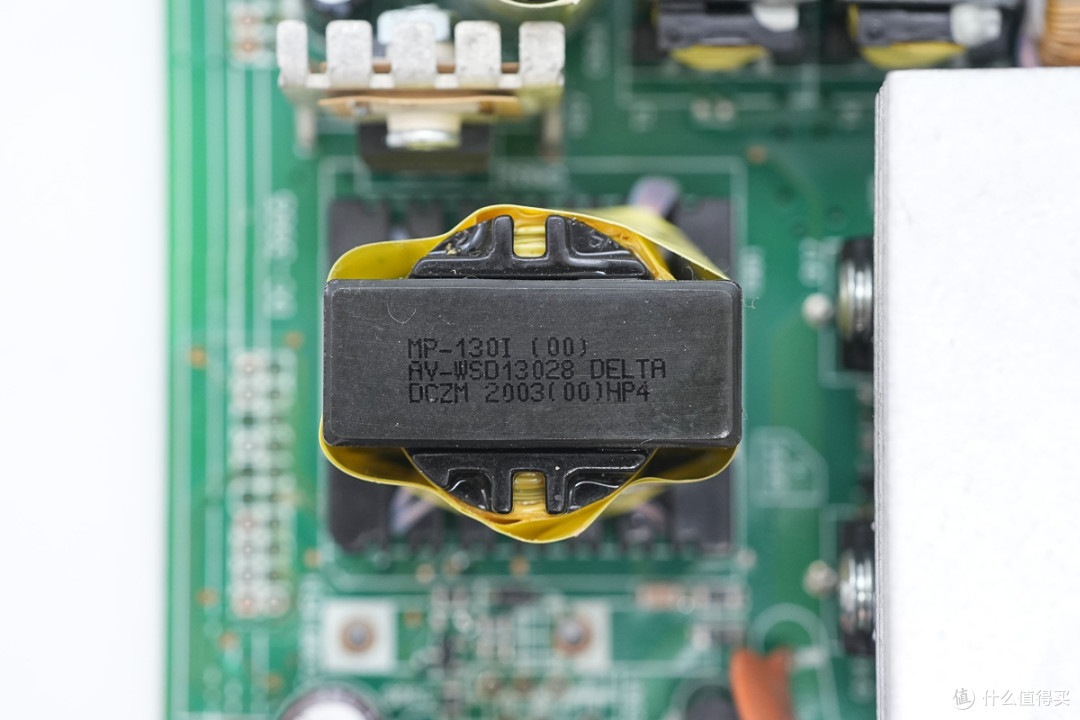

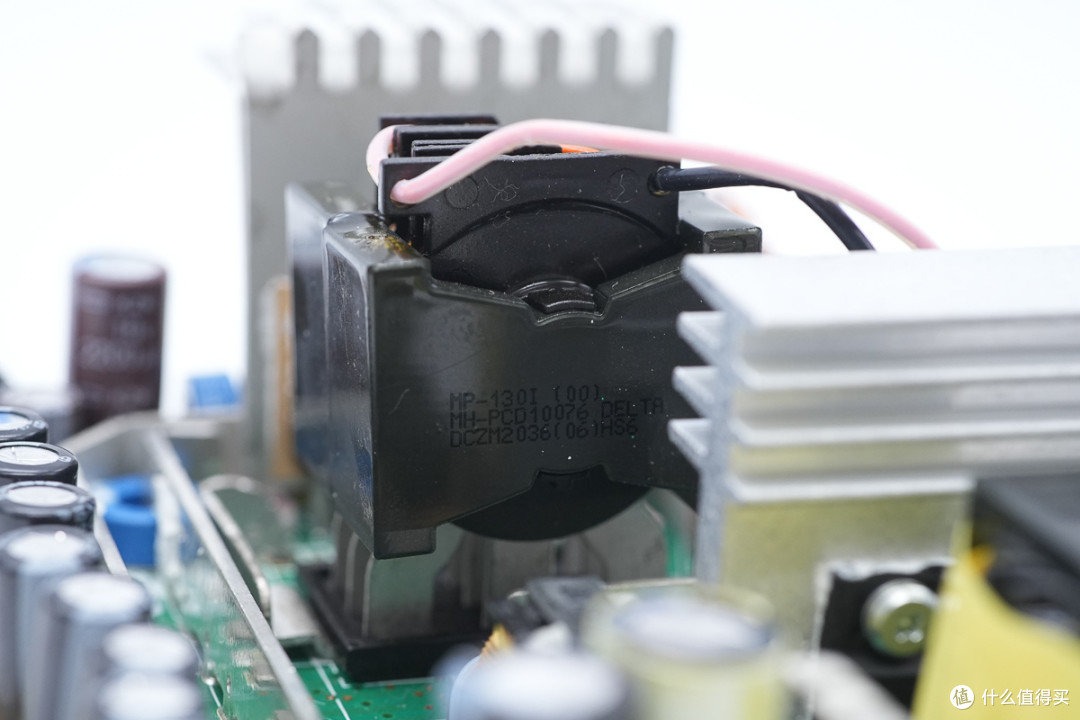

变压器缠绕胶带绝缘。

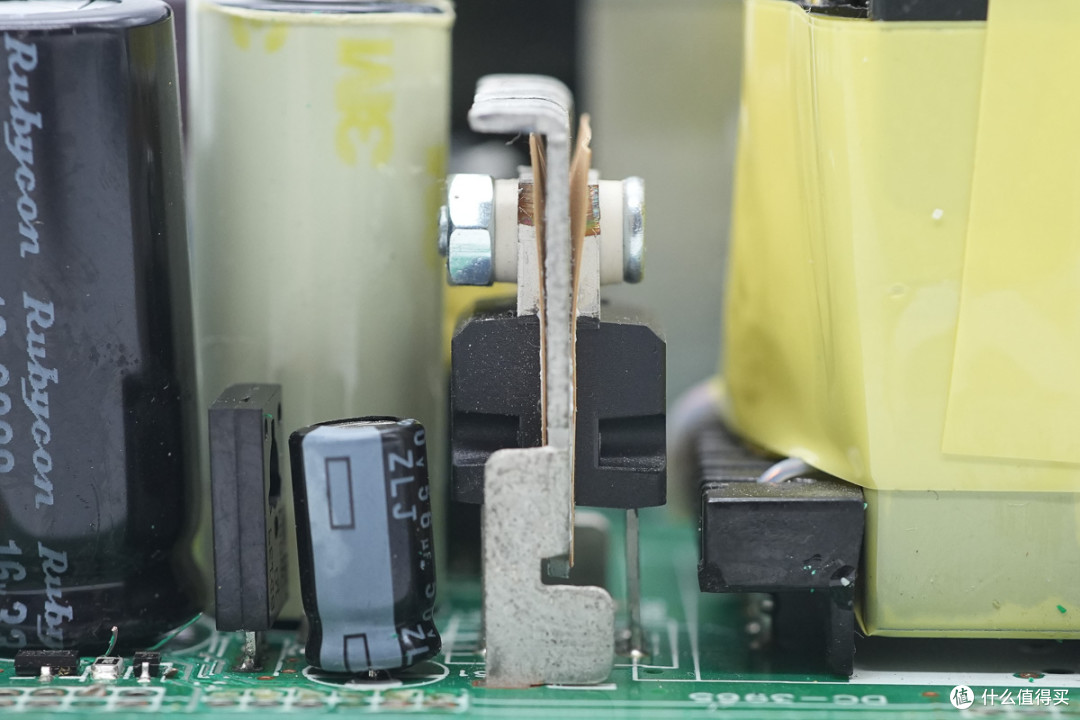

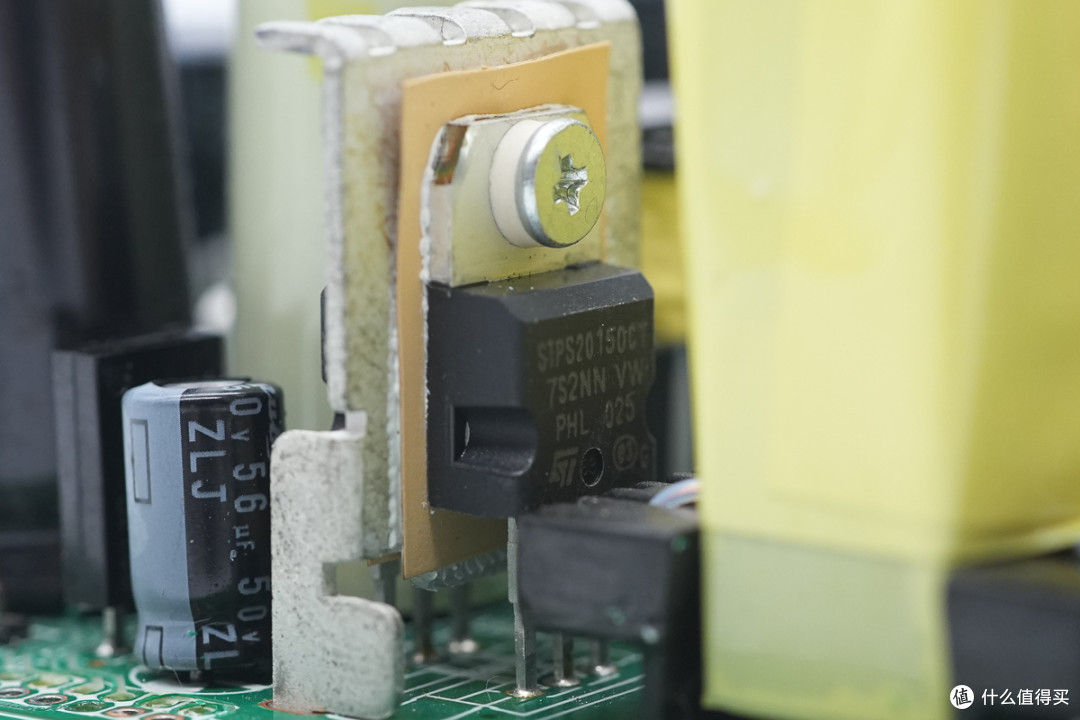

整流管设有散热片。
整流管来自意法半导体，型号STPS20150CT，规格为150V 20A，采用TO-220AB封装。

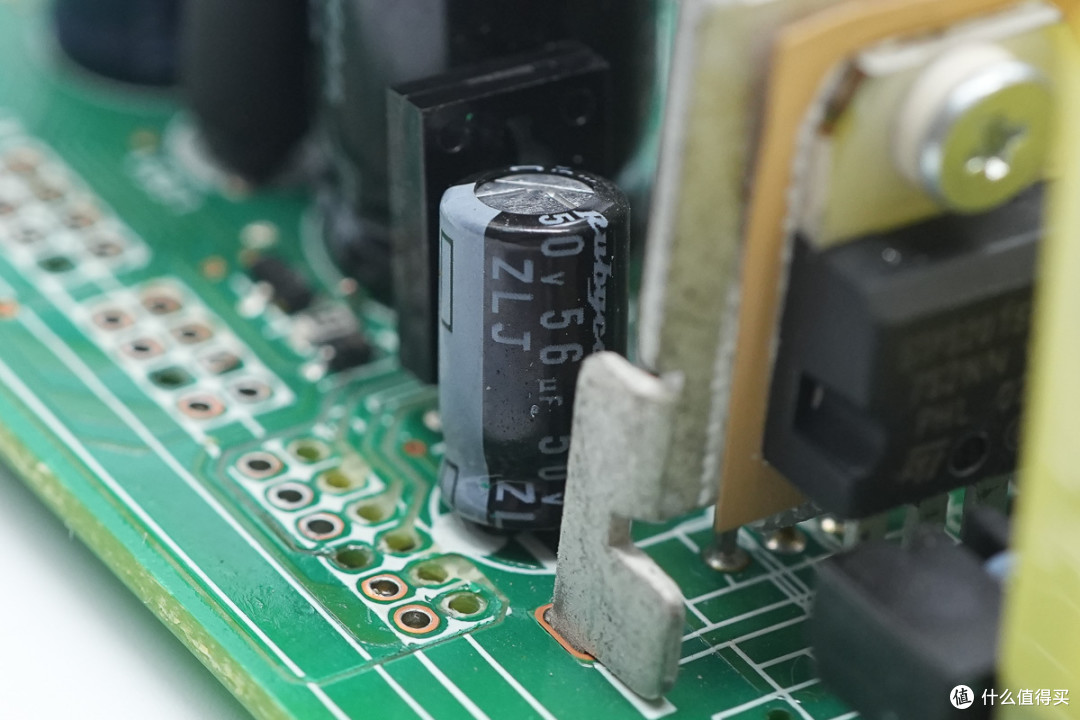

滤波电容来自红宝石，规格为50V56μF。
三极管来自意法半导体，型号BD139-10，为NPN三极管，规格为80V 1.5A，采用SOT-32封装。

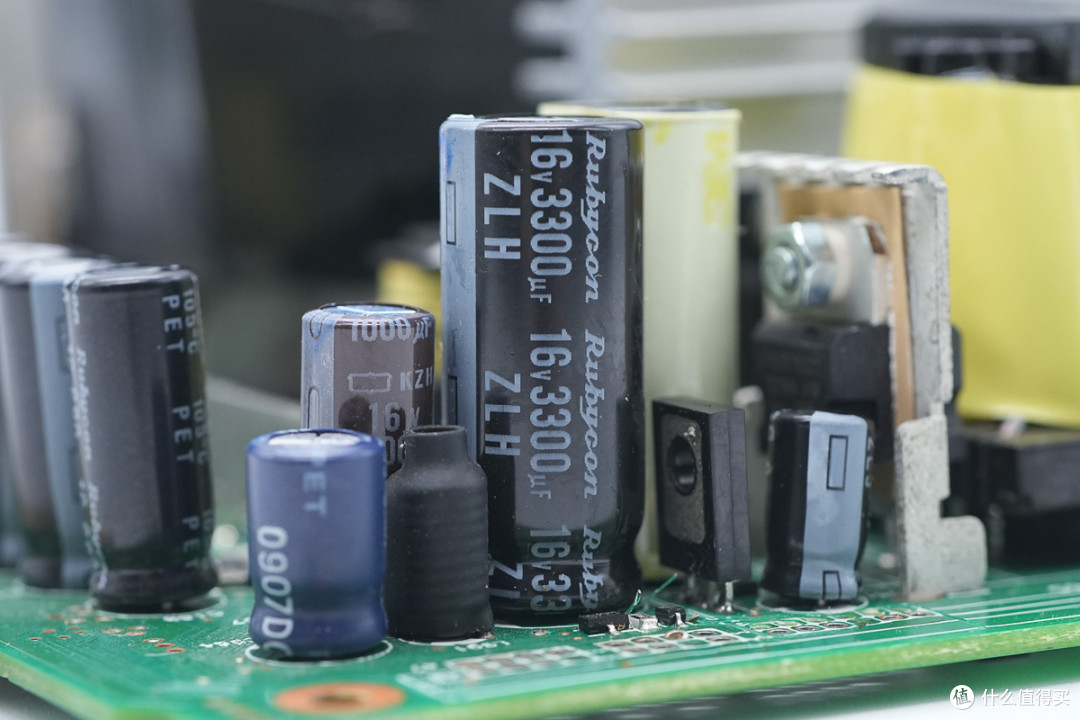

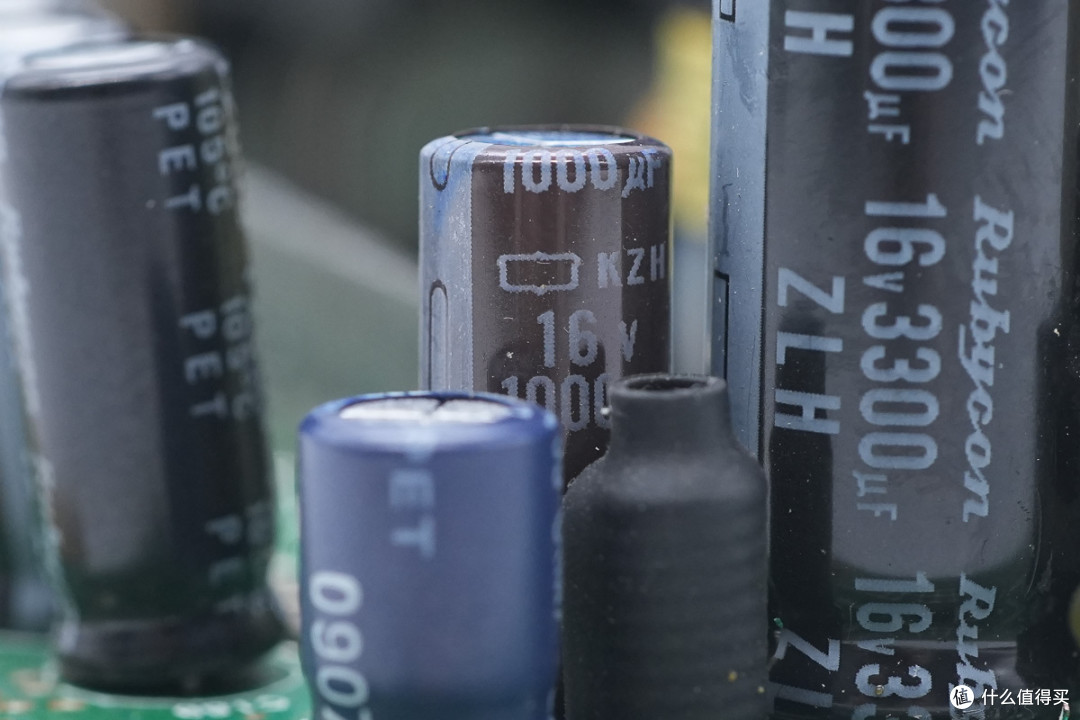

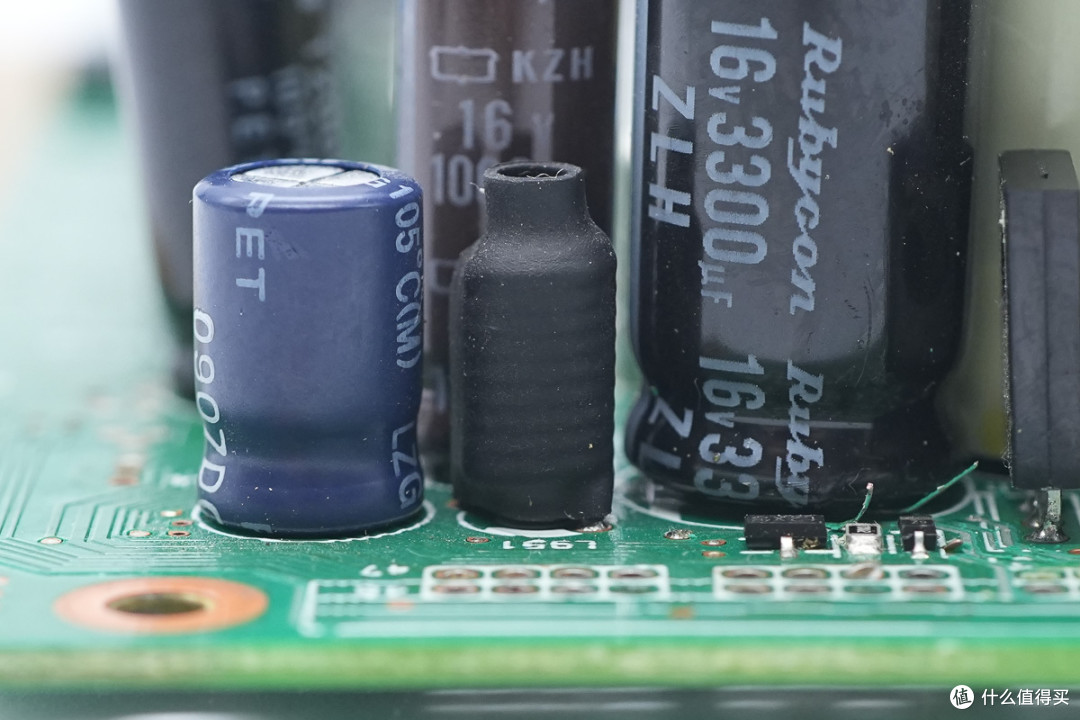

滤波电容来自红宝石，规格为16V3300μF，另一颗缠绕胶带绝缘。
滤波电容来自贵弥功，规格为16V1000μF。

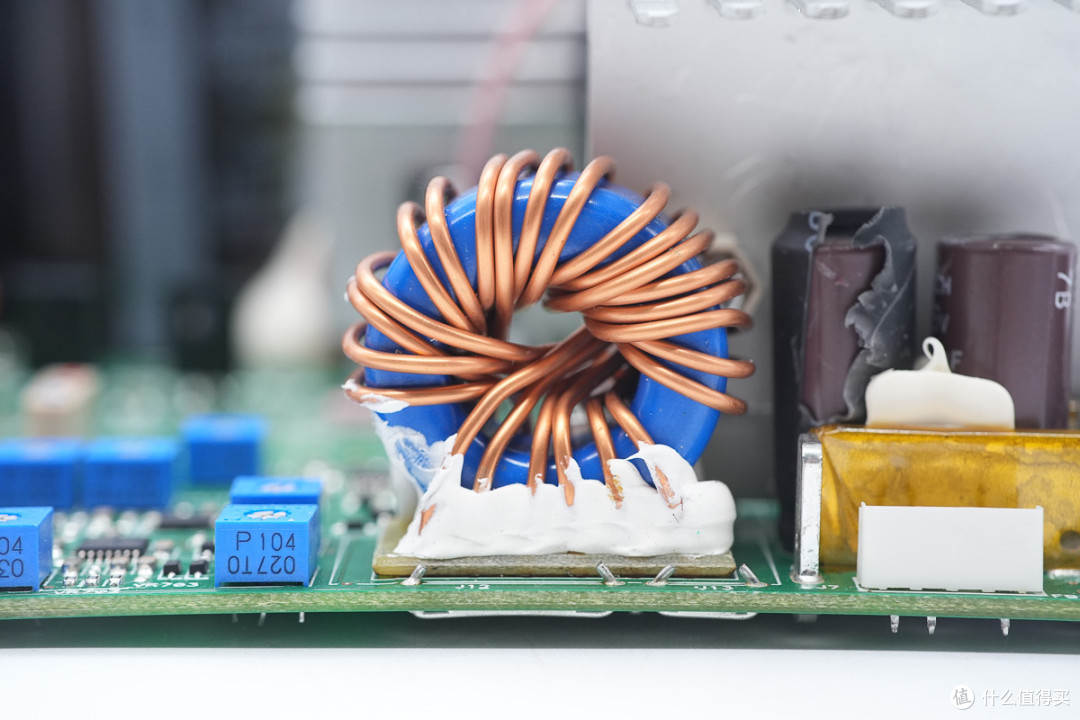

滤波电感外套热缩管绝缘。

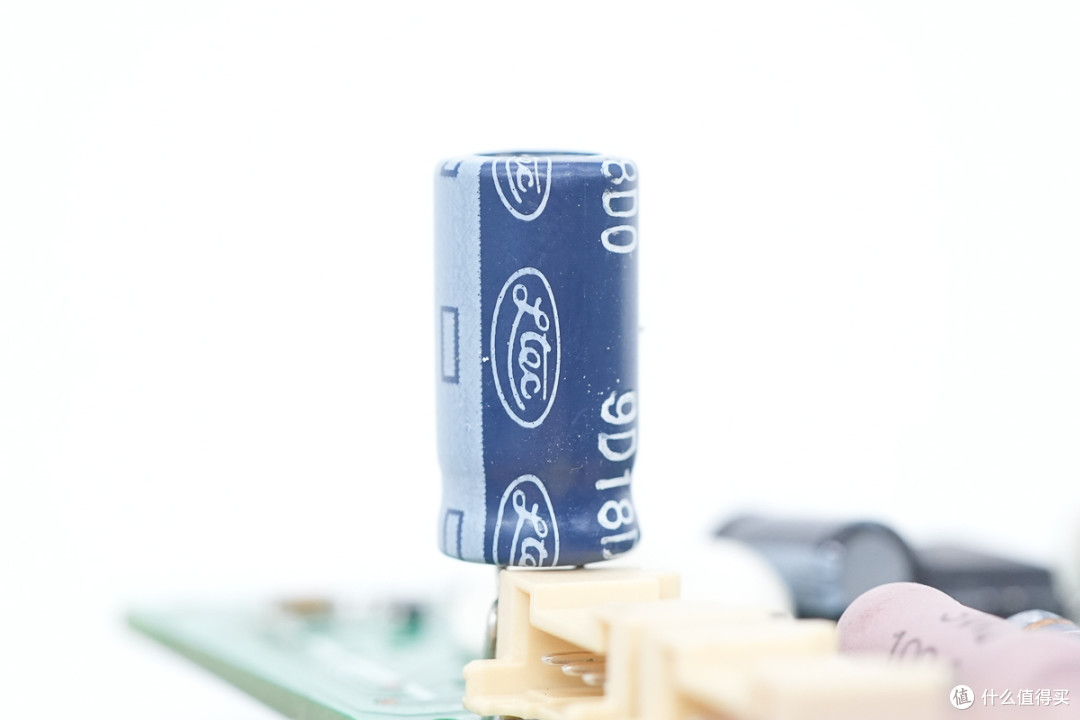

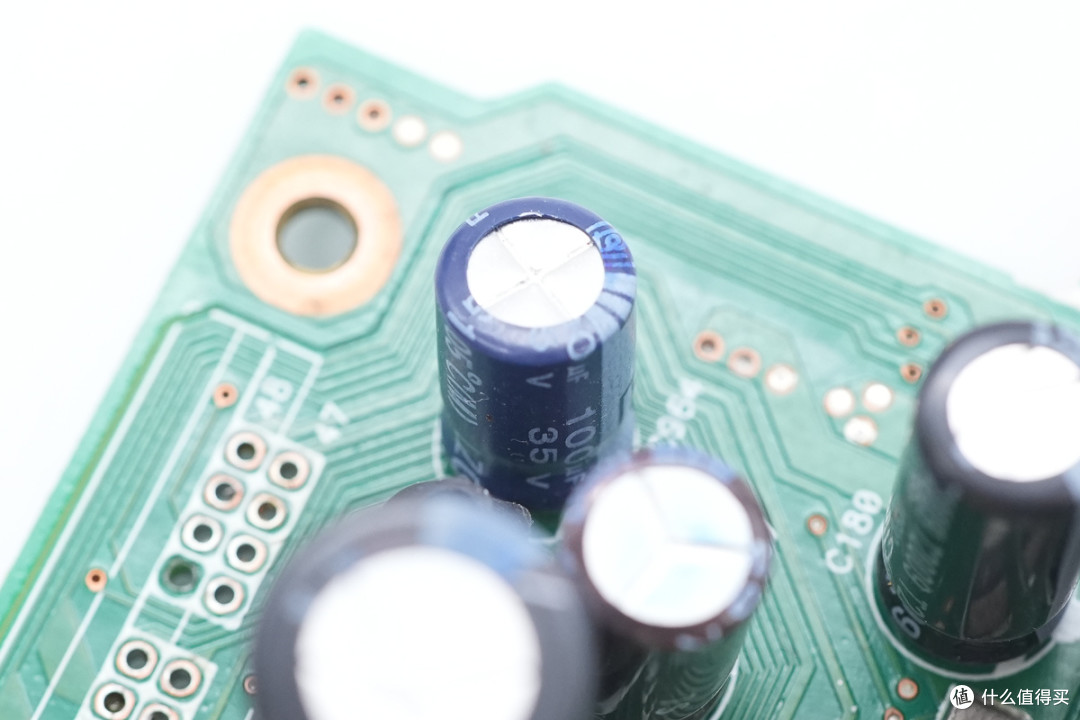

滤波电容来自辉城。
规格为100μF35V。

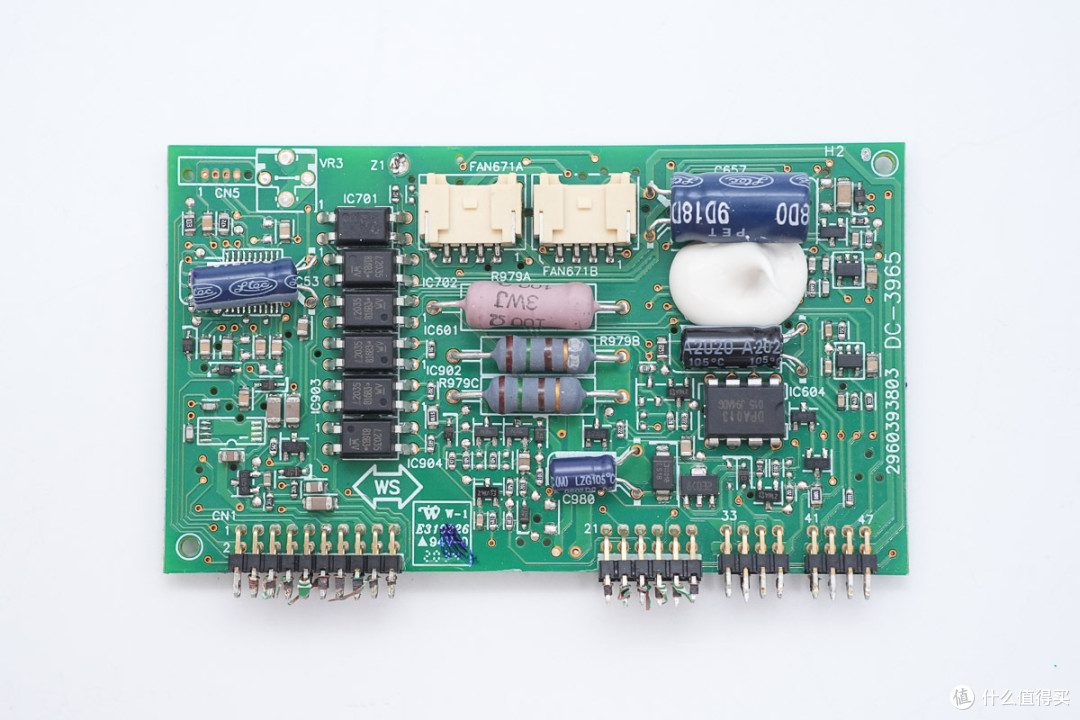

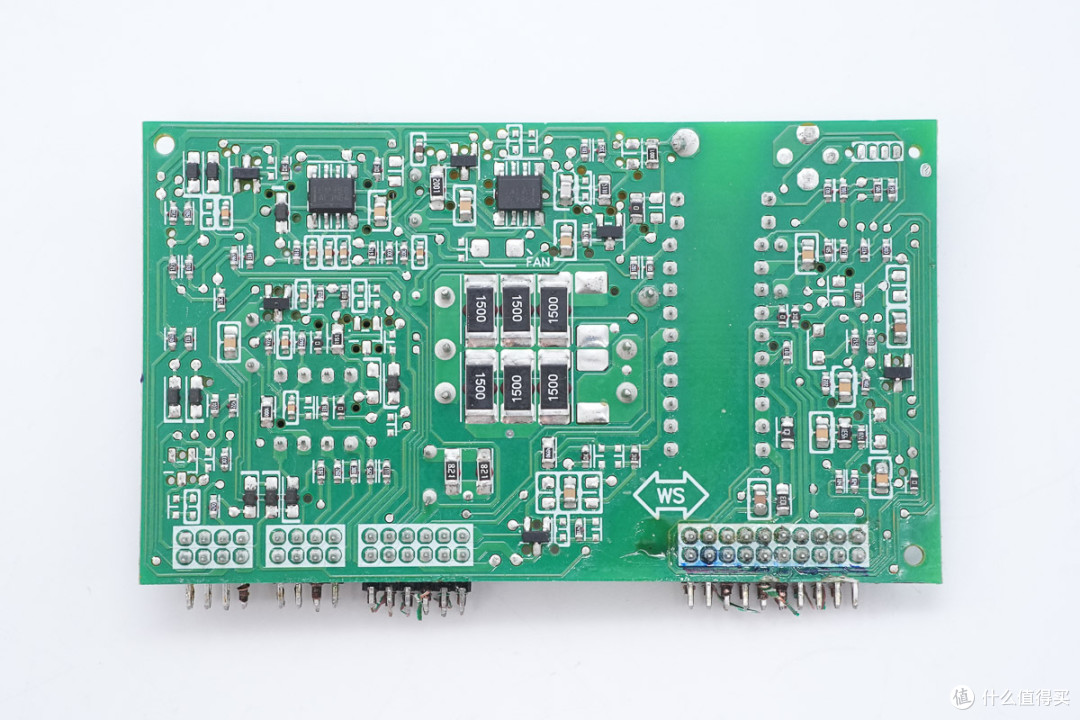

控制小板内侧设有MCU，管控芯片和稳压芯片。
外侧设有运放和脉宽调制芯片。

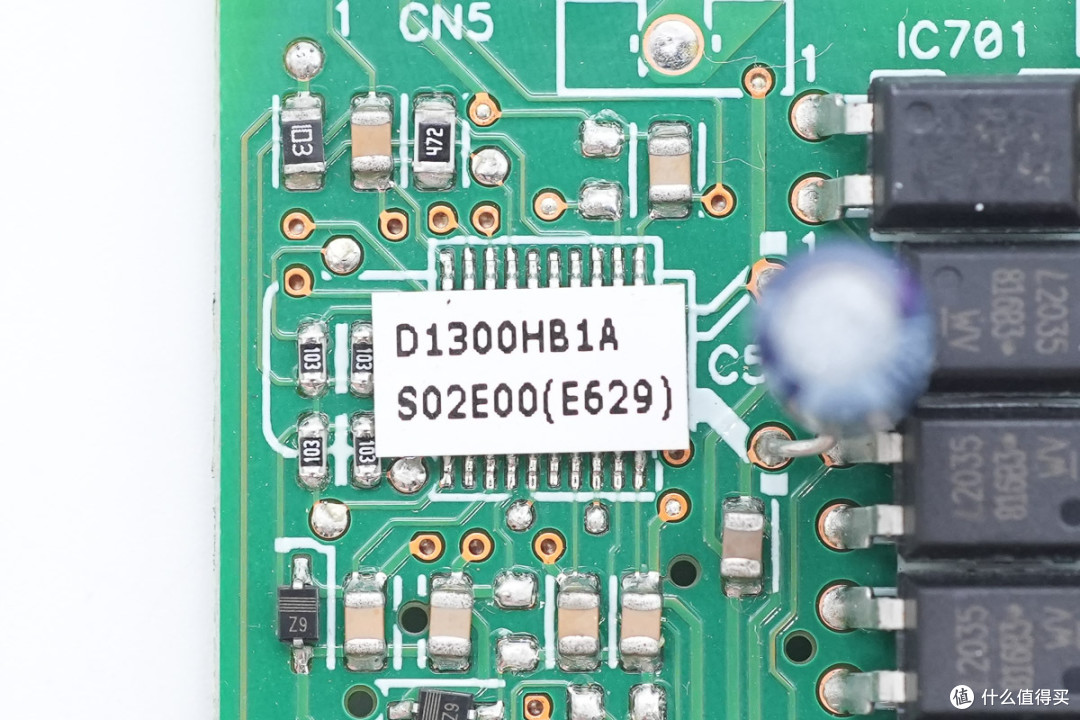

MCU粘贴型号贴纸，标注D1300HB1A。

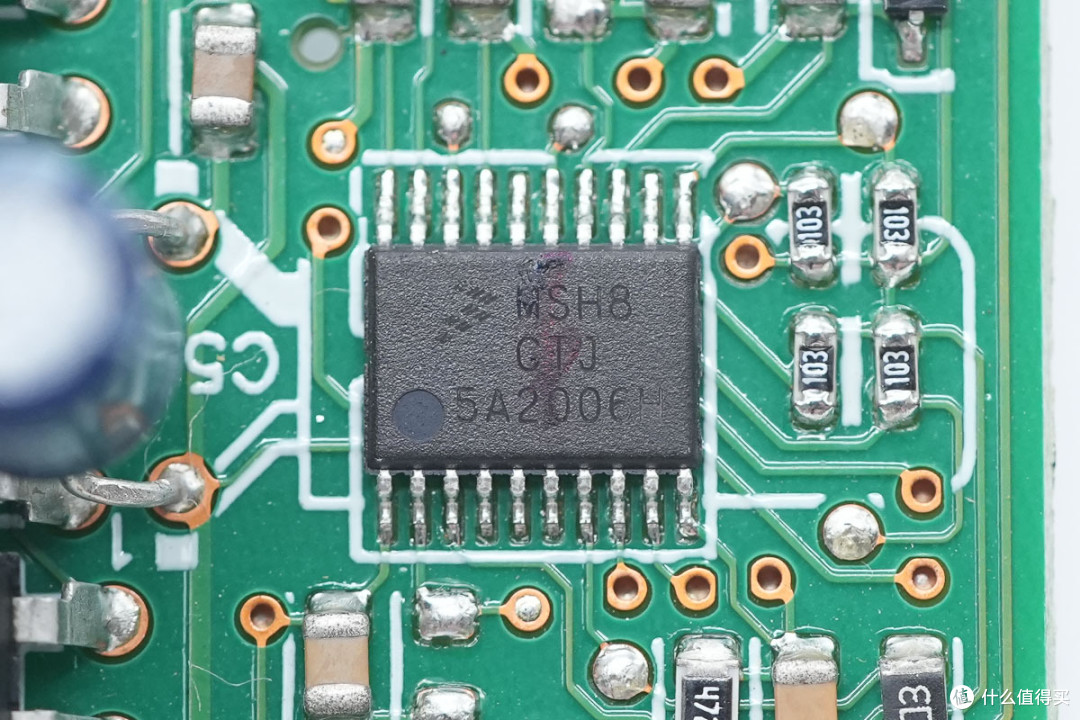

MCU来自恩智浦，丝印MSH8CTJ，型号MC9S08SH8CTJ，芯片内置8位 HCS08 MCU，内置8KB FLASH和512字节 RAM，内置12位ADC，采用20-pin TSSOP封装。

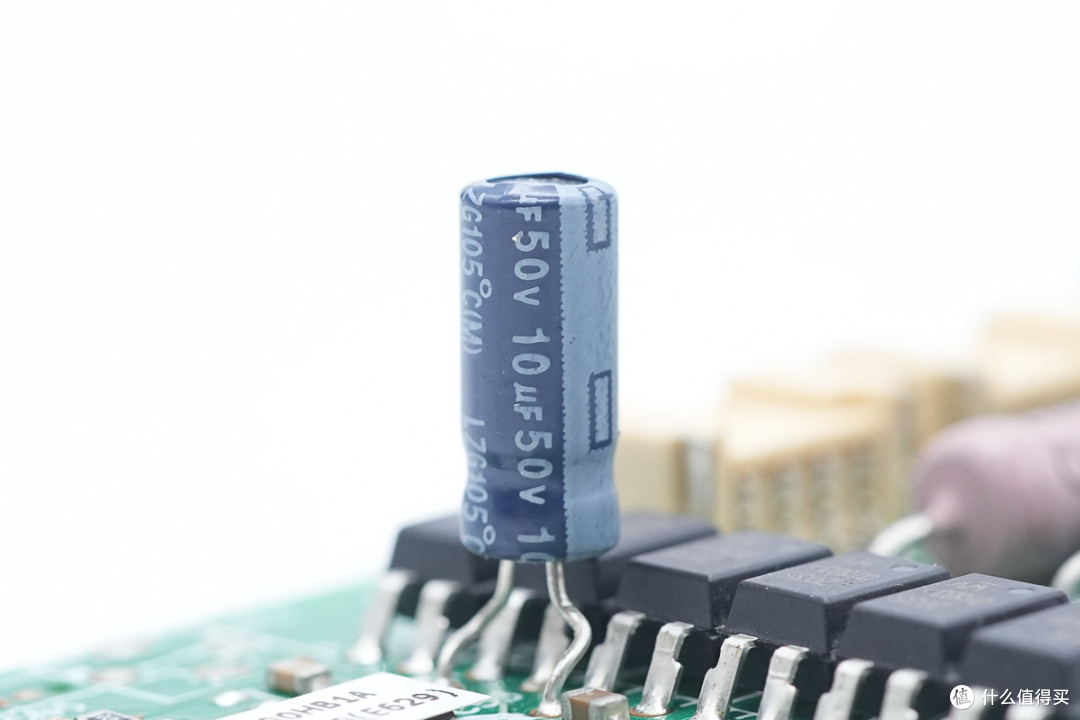

滤波电容来自辉城。
规格为10μF50V。

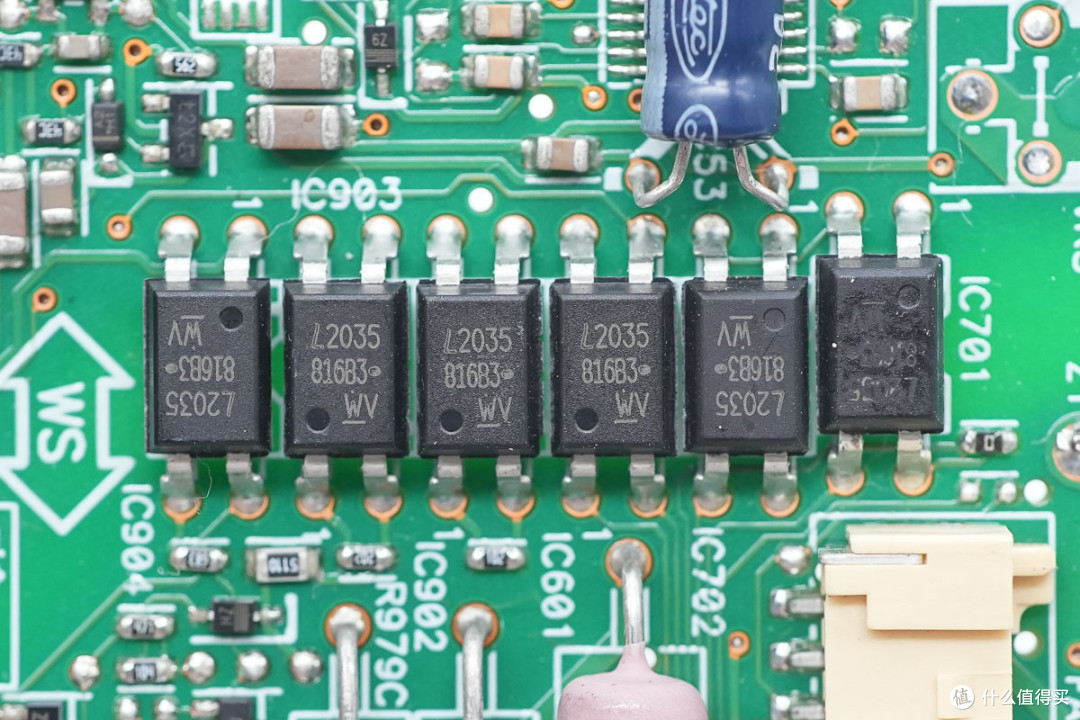

光耦来自光宝，型号LTV-816-B，用于隔离通信。

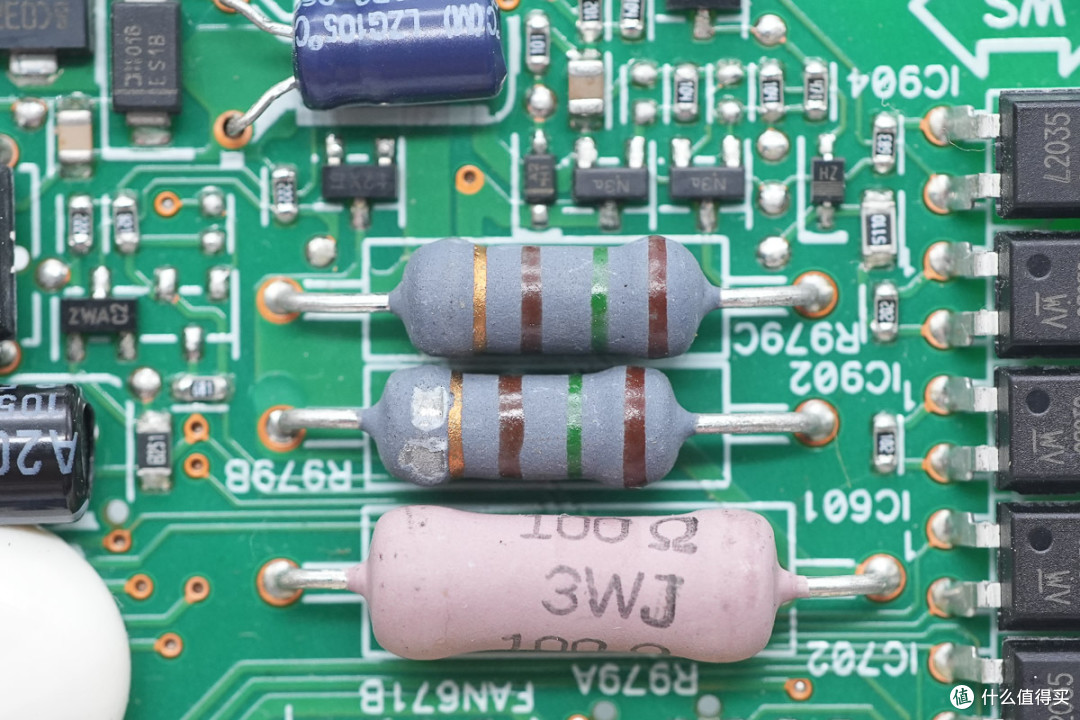

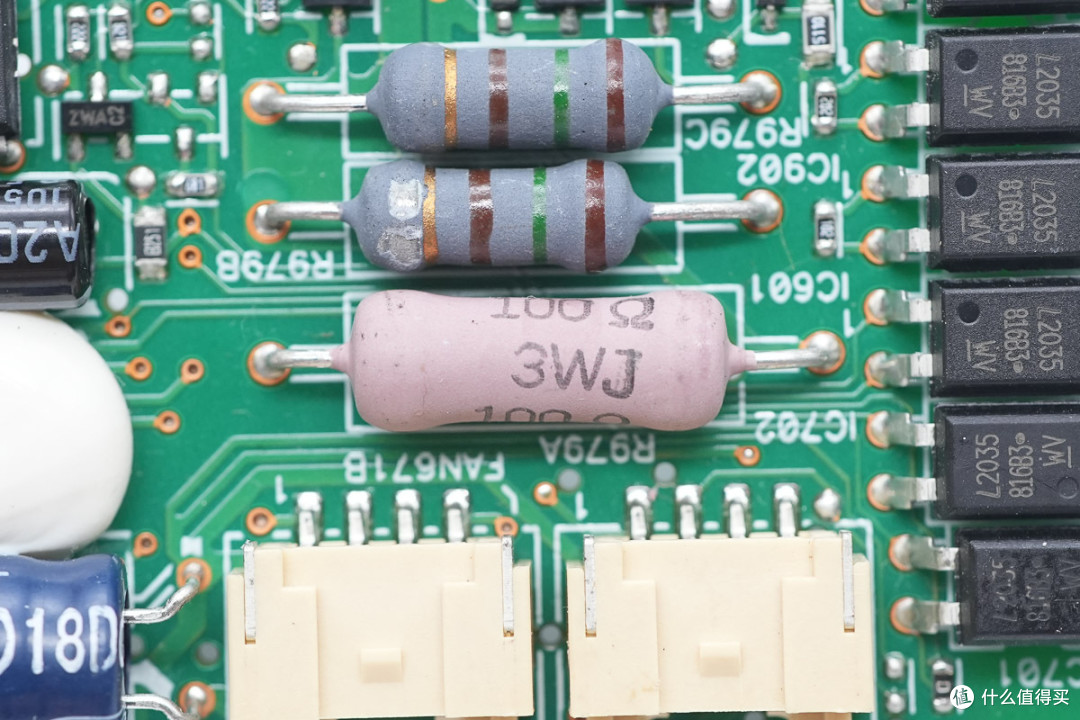

两颗色环电阻特写。
电阻规格为100Ω3瓦。

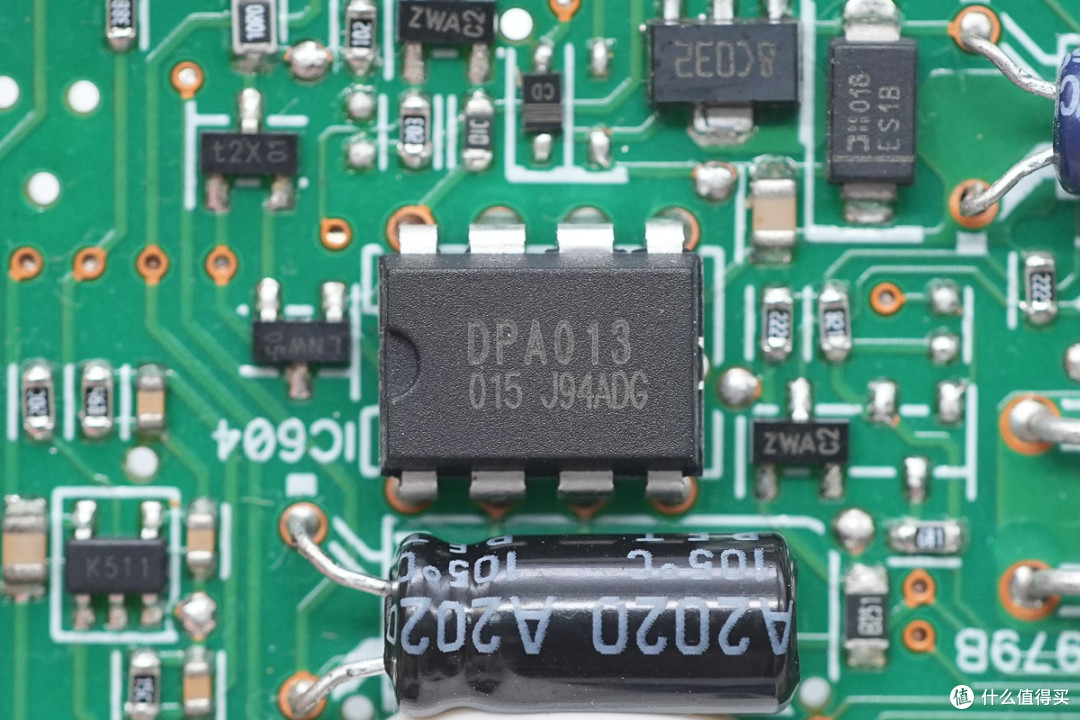

管控芯片来自台达，料号DPA013，采用DIP8封装。

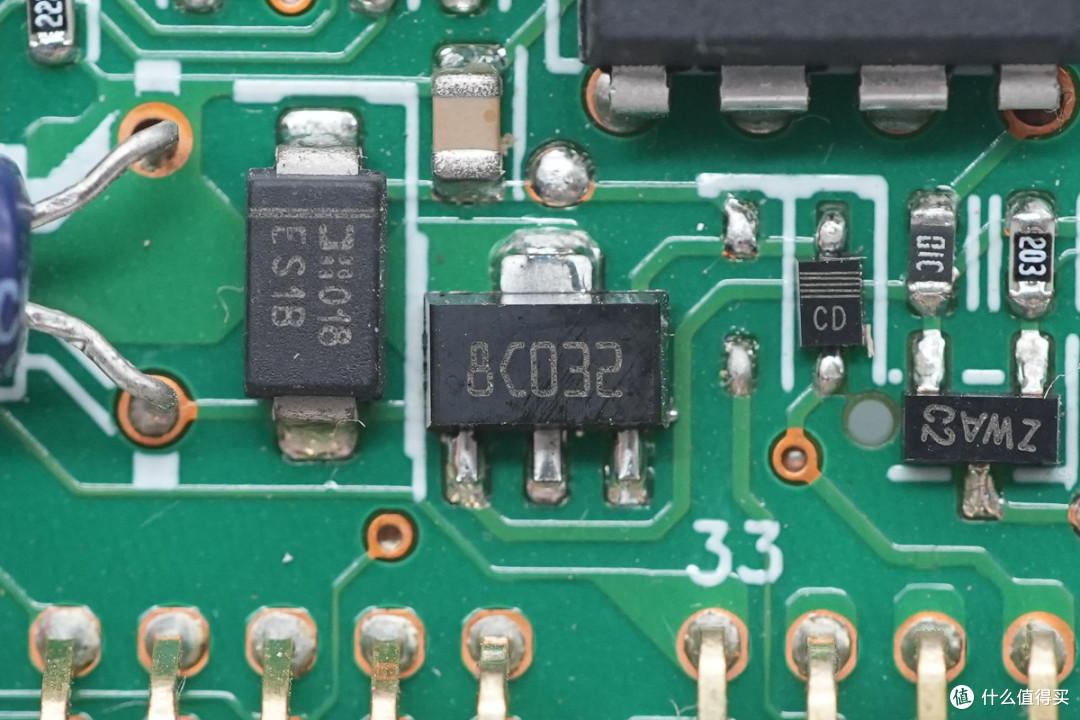

稳压芯片来自意法半导体，丝印8C，型号L78L05A，支持30V输入电压，输出电压5V，输出电流100mA，采用SOT-89封装。

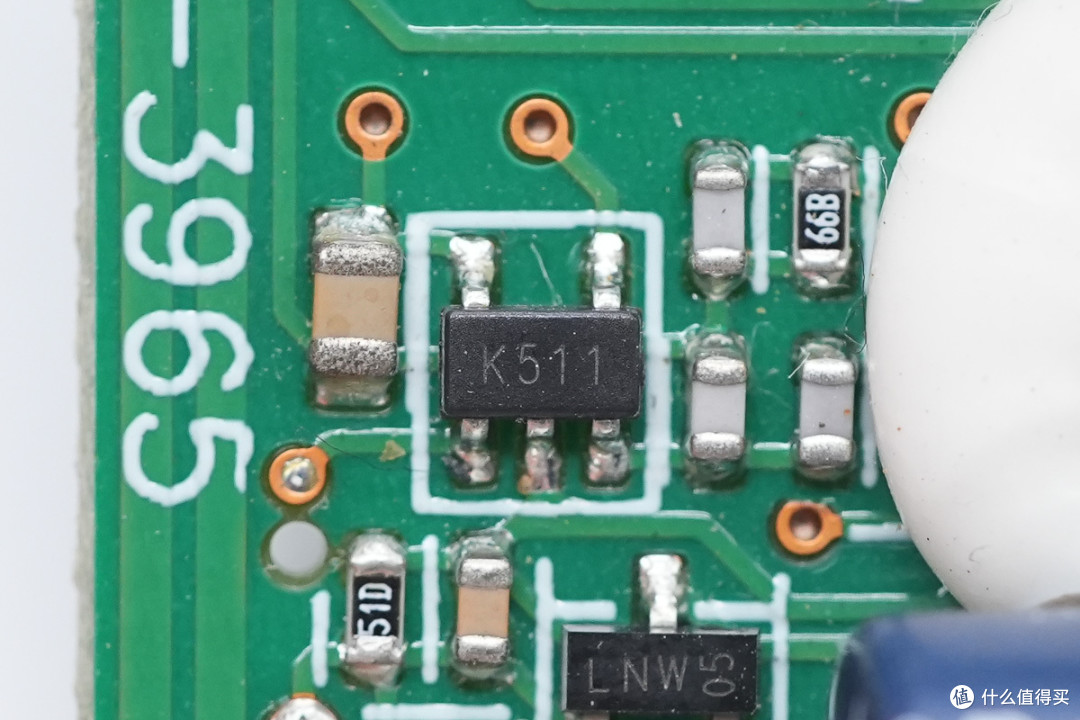

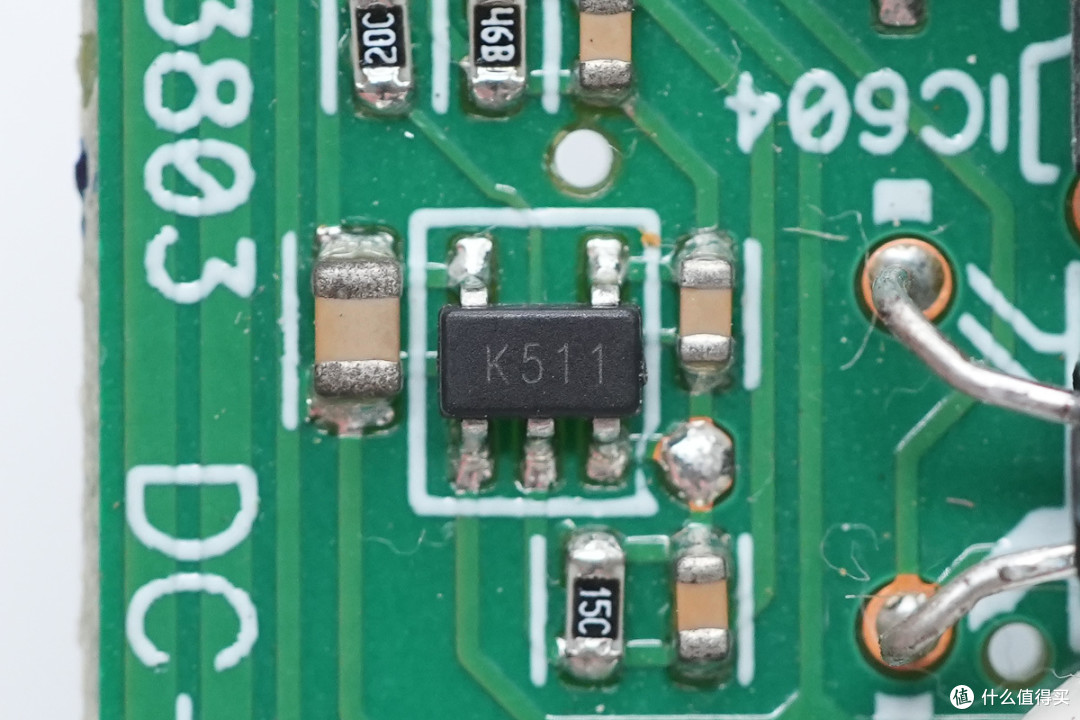

电压比较器来自意法半导体，丝印K511，型号TS391ILT，为低功耗单路电压比较器，采用SOT23-5封装。
另一颗比较器型号相同。

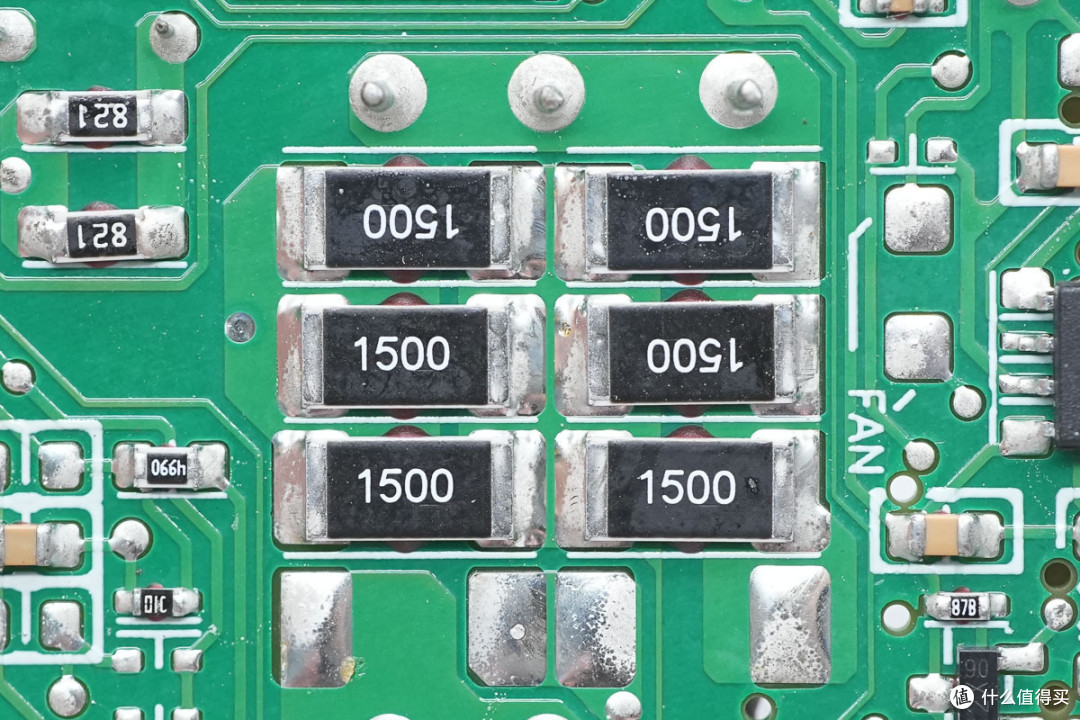

150Ω贴片电阻特写。

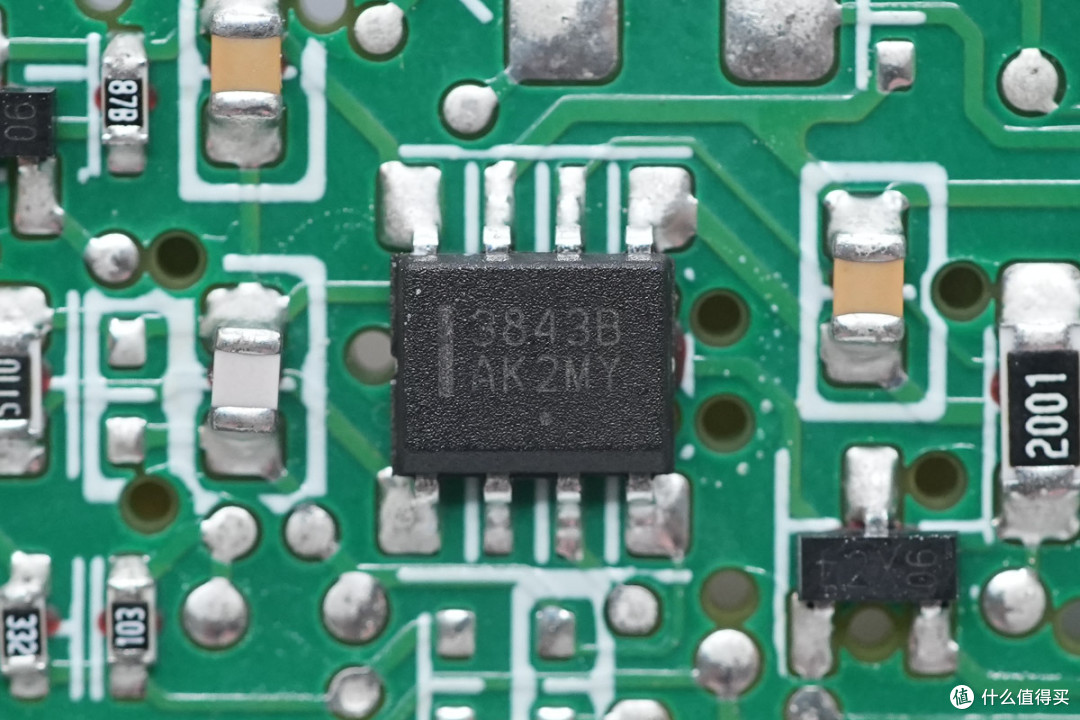

脉宽调制芯片来自安森美，型号UC3843B，为高性能固定频率电流模式控制器，采用SOIC-8封装。
运放采用意法半导体LM358。

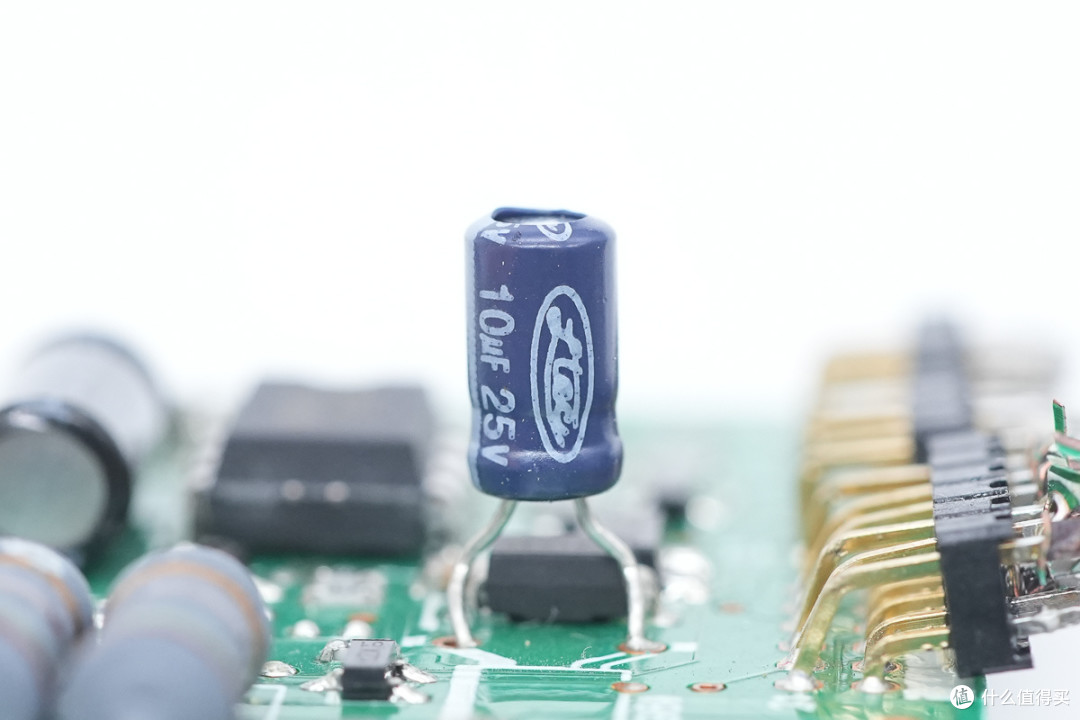

滤波电容规格为10μF25V。

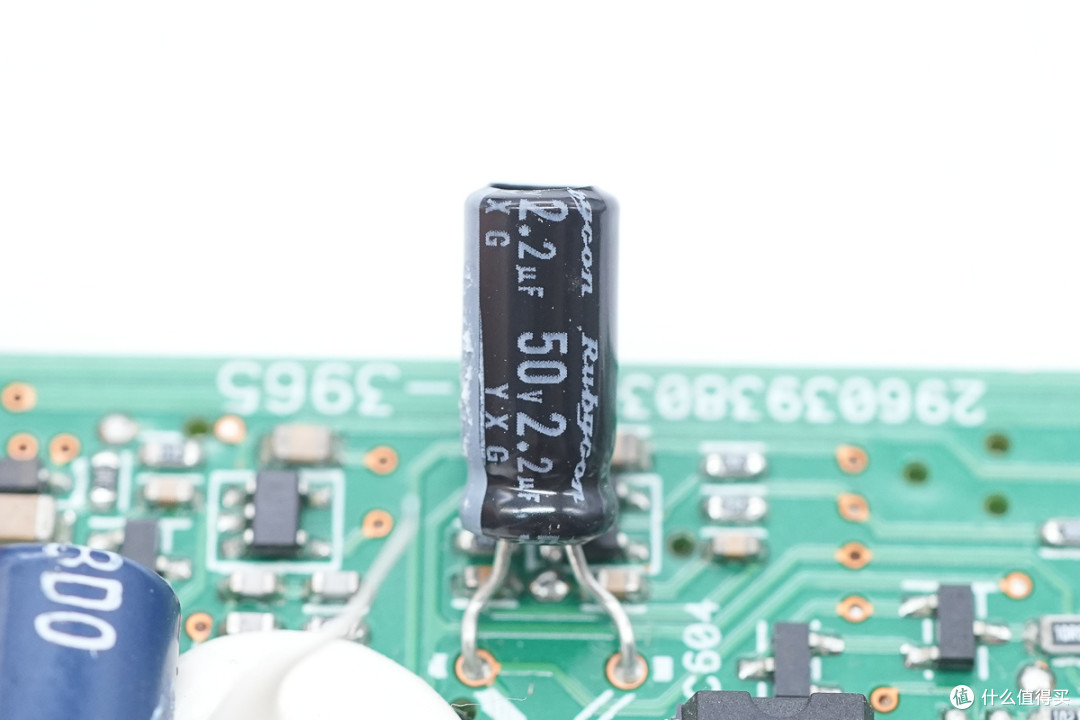

滤波电容规格为50V2.2μF。

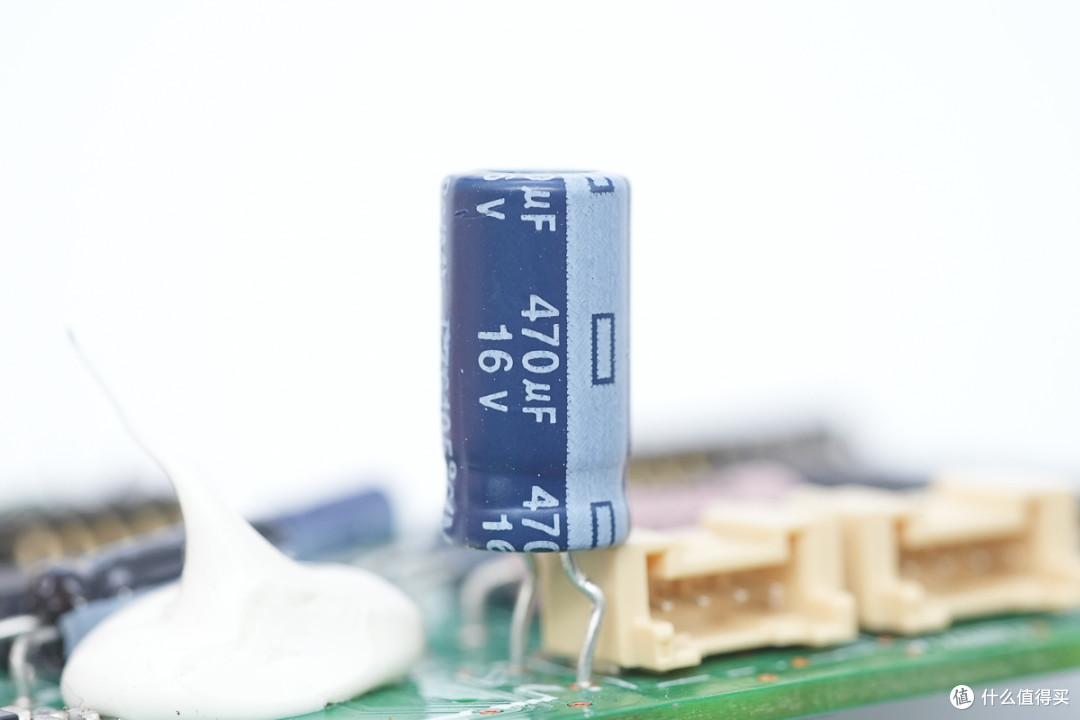

滤波电容来自辉城。
规格为470μF16V。

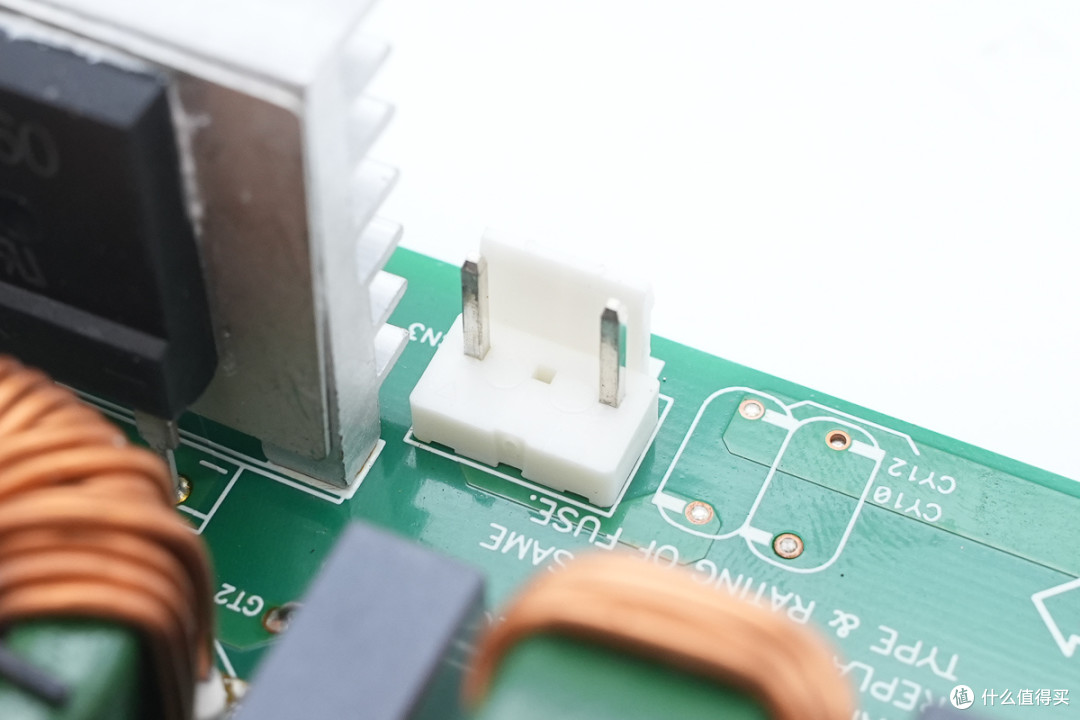

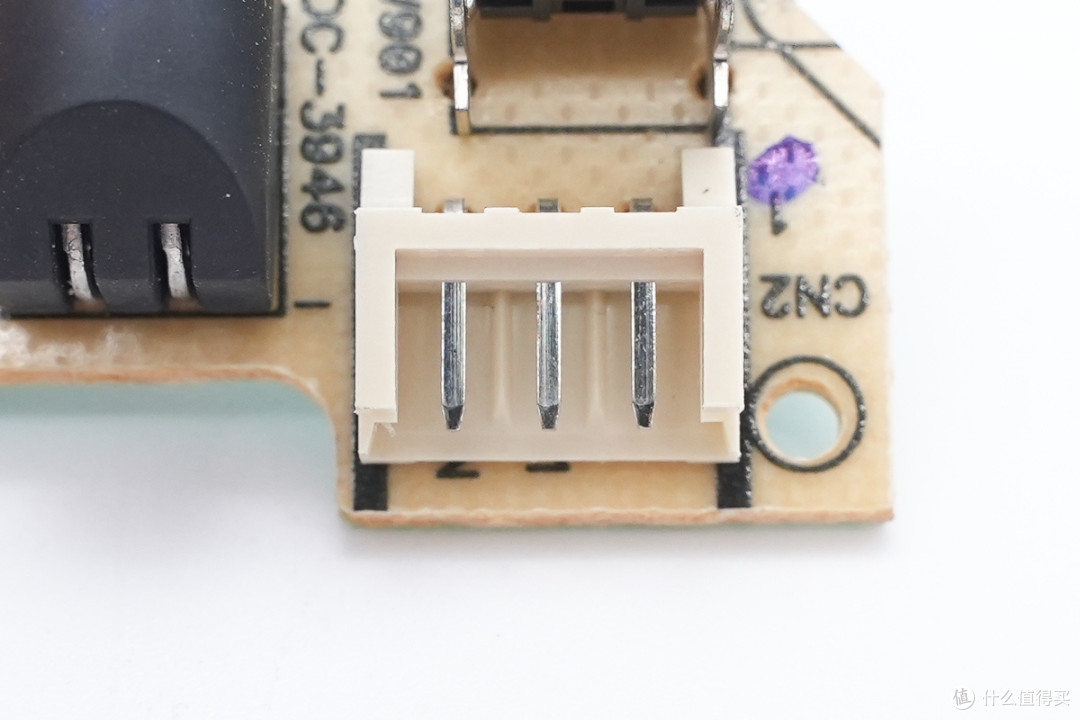

连接散热风扇的插座特写。

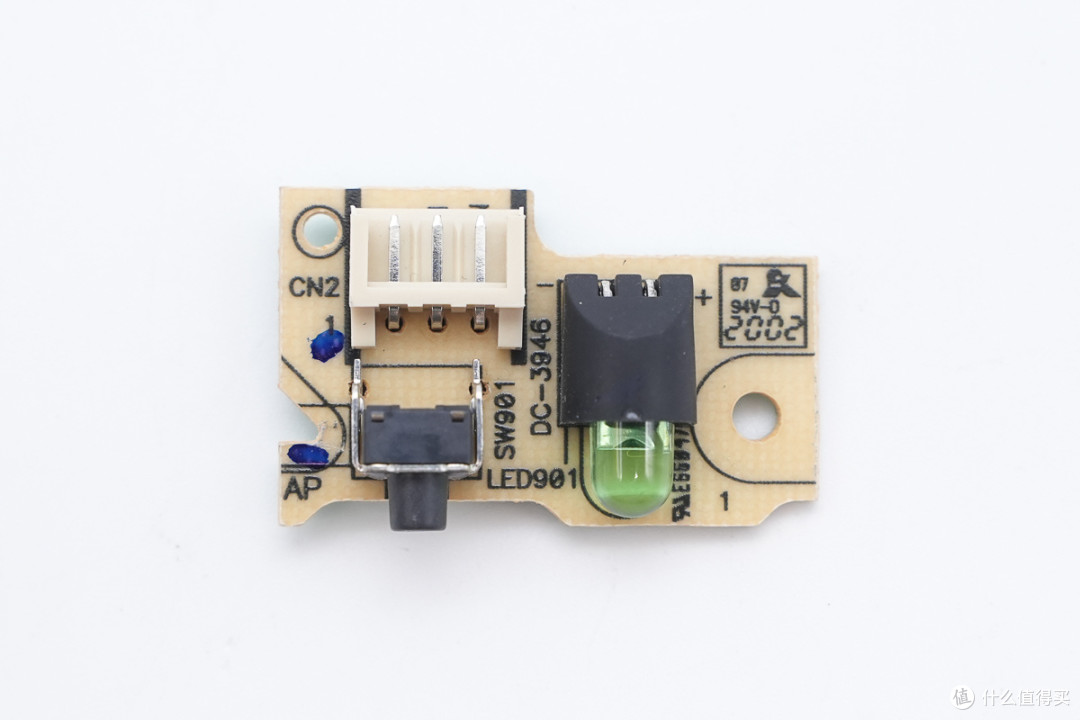

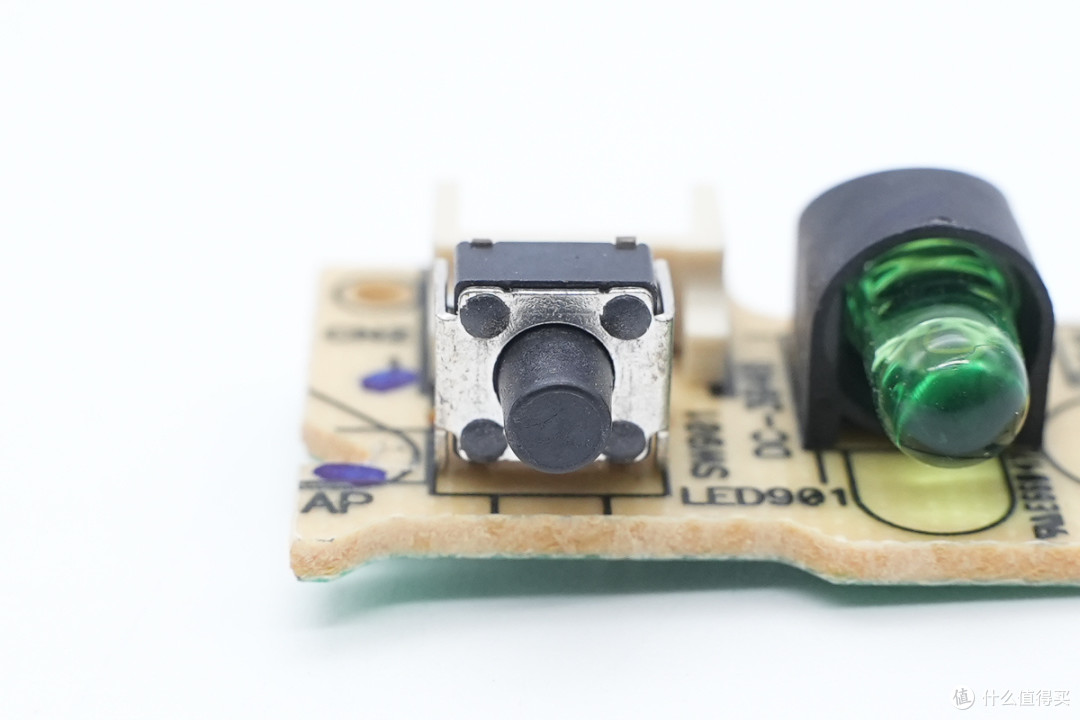

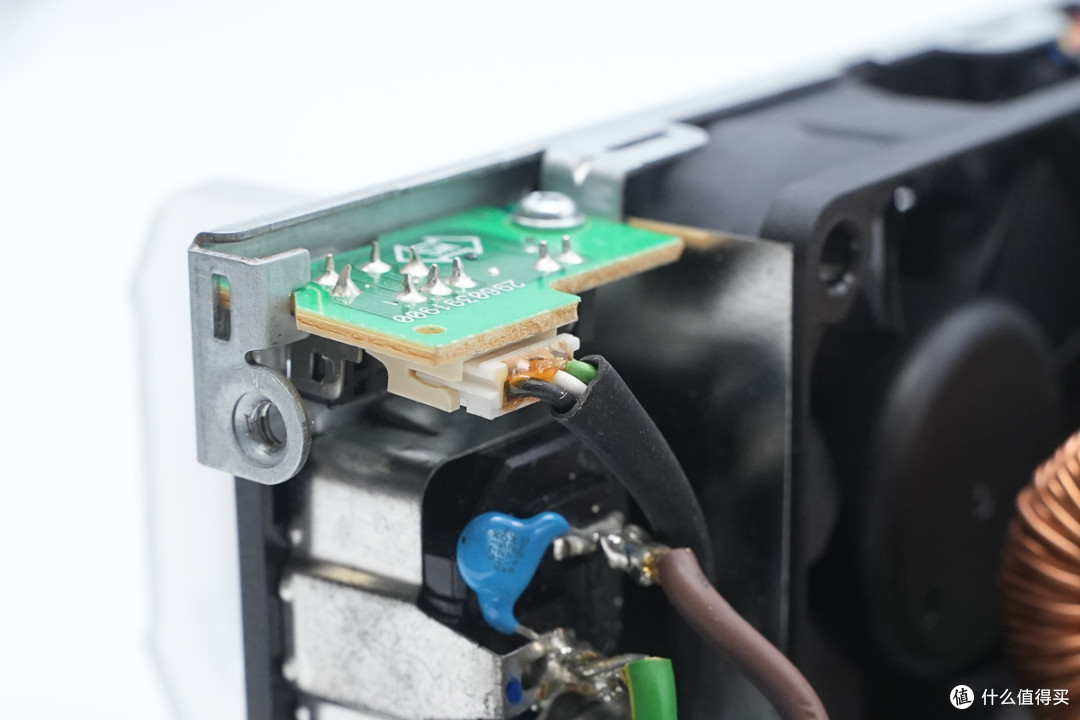

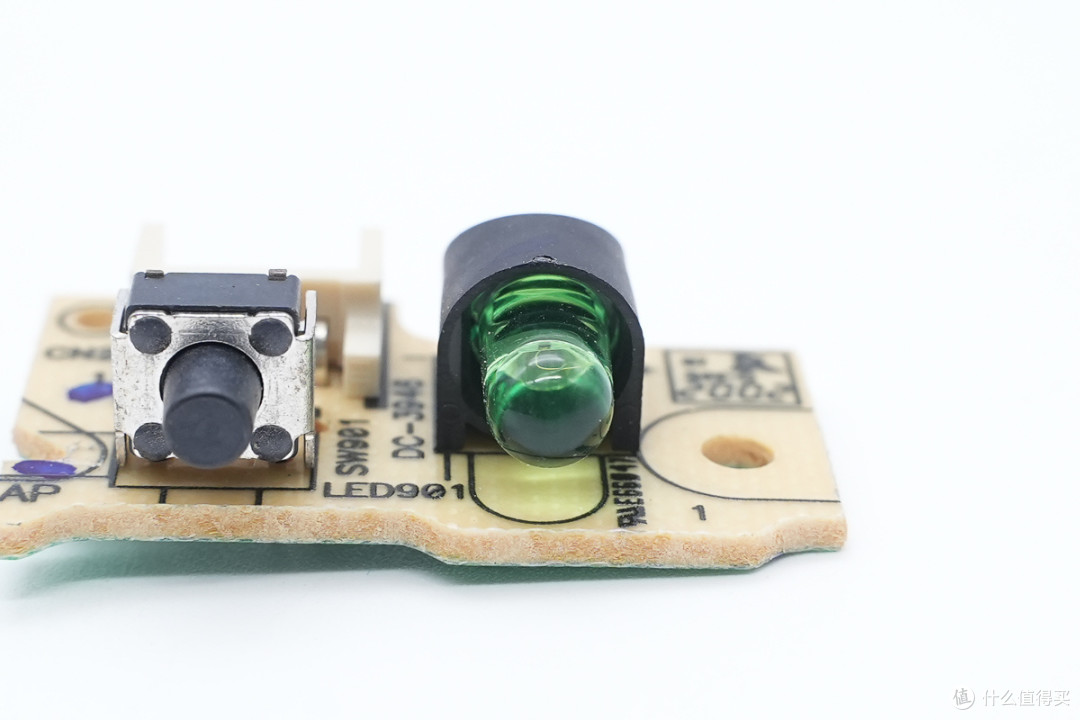

指示灯和按键小板特写。

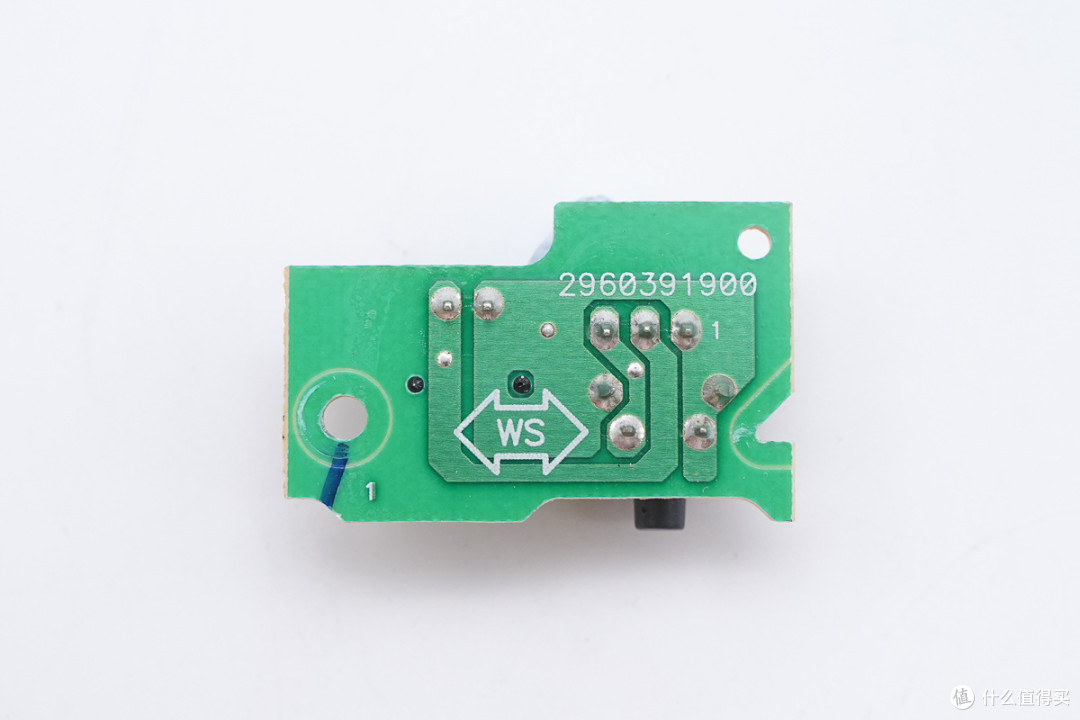

小板背面为连接走线。
检测按钮特写。
绿色LED指示灯特写。
连接插座特写。

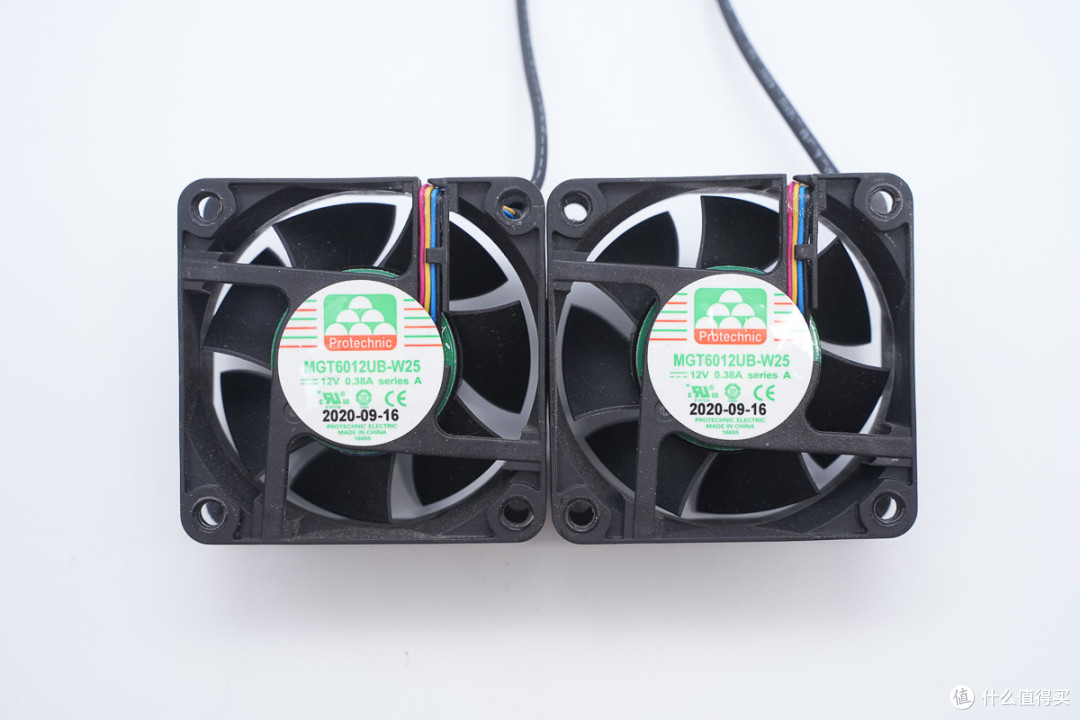

电源内置两个散热风扇。

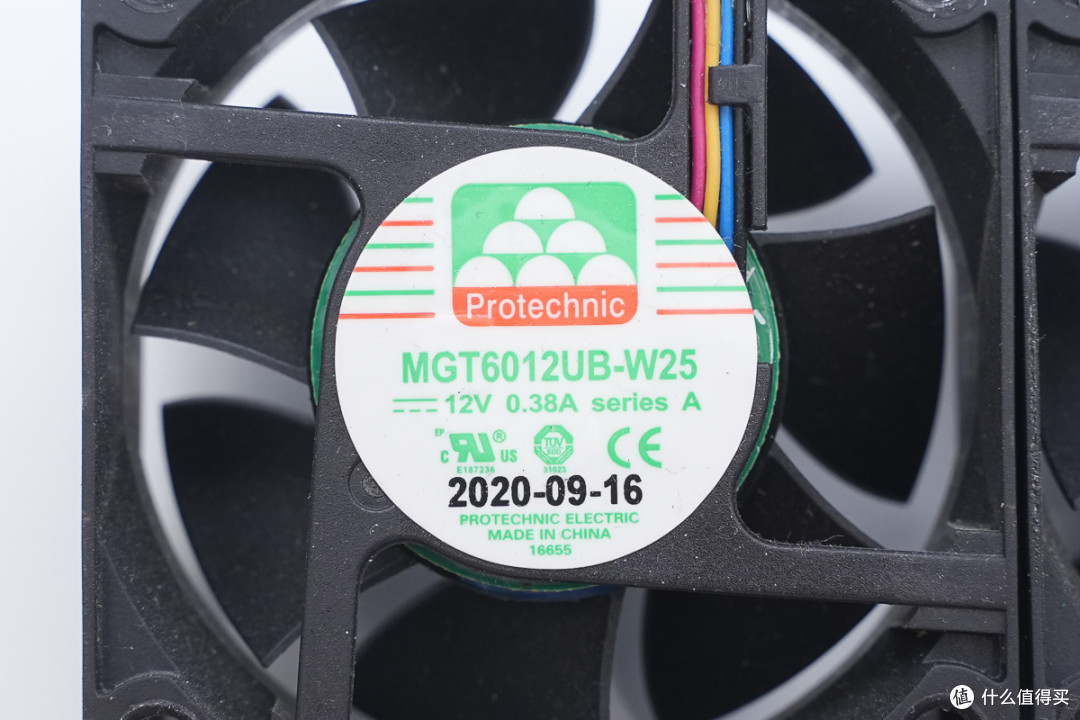

散热风扇来自永立，型号MGT6012UB-W25，规格为12V0.38A，中国制造。

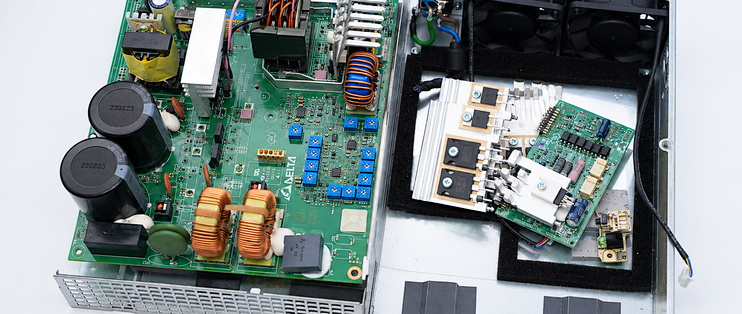

全部拆解一览，来张全家福。
服务器电源网拆解总结

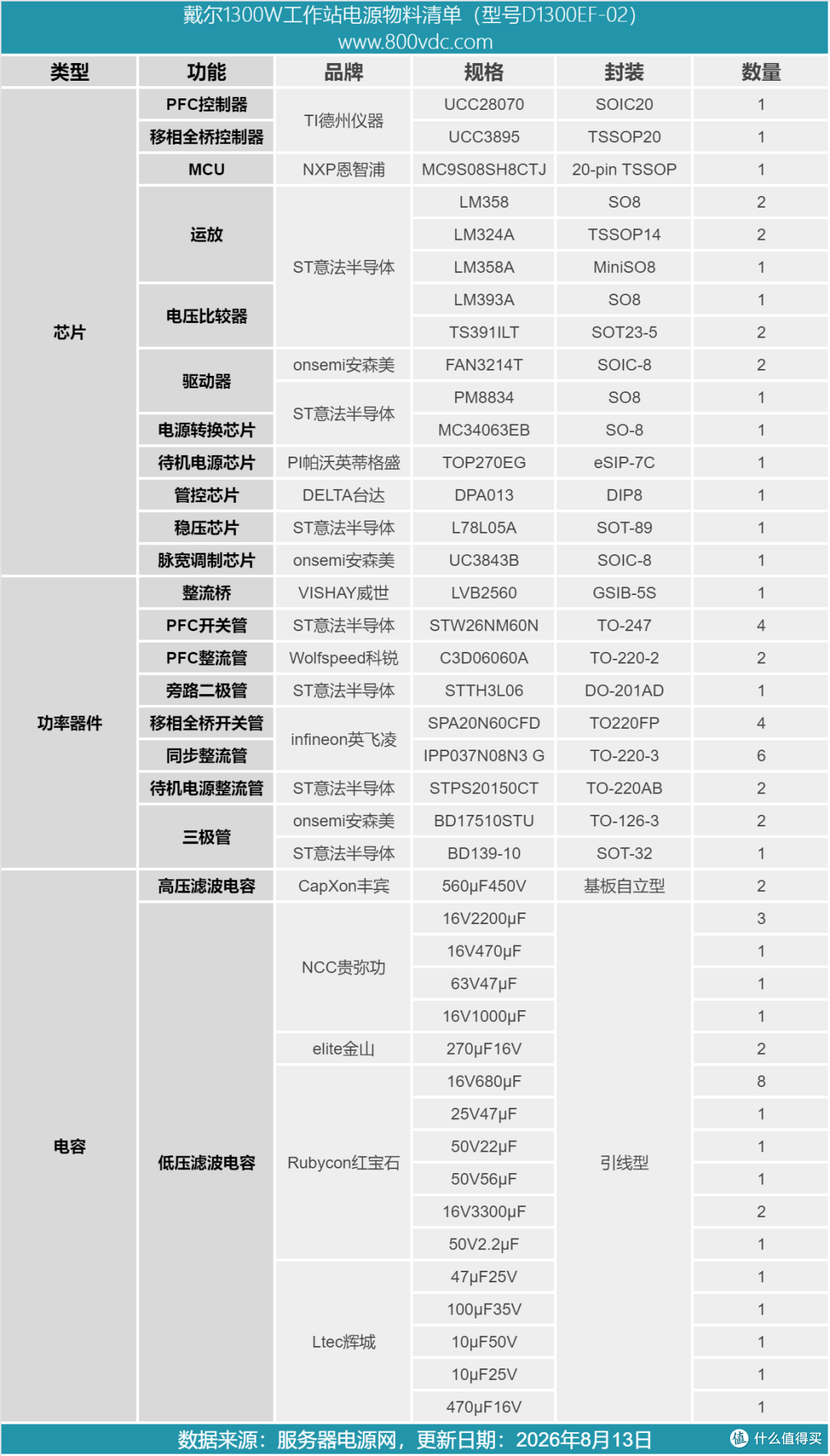

最后附上戴尔这款工作站电源的核心器件清单，方便大家查阅。
戴尔1300W工作站电源型号D1300EF-02，支持100-240V交流输入，输出电压为12V，具备10路直流输出，单路最大输出功率216W。待机电源输出电压12V，输出电流6A。电源输入端设有散热风扇，从尾部吸入空气，从输入端吹出散热。
服务器电源网通过拆解了解到，这款电源采用交错PFC+移相全桥+同步整流架构，使用德州仪器UCC28070 PFC控制器搭配UCC3895移相全桥控制器。PFC开关管采用意法半导体STW26NM60N，PFC整流管采用科锐C3D06060A碳化硅二极管。
移相全桥开关管采用英飞凌SPA20N60CFD，通过隔离变压器驱动。同步整流管采用英飞凌IPP037N08N3 G，待机电源采用帕沃英蒂格盛TOP270EG。电源各路输出均设有独立的取样电阻，通过运放进行电流采样，实现过流保护。
