IC卡水控机接线方法详解（以郑州兴邦电子为例）

IC卡水控机在校园浴室、工厂宿舍等场景中已经非常普及，但不少安装人员在面对水控机的接线时仍然感到困惑。接线错误轻则导致设备无法正常工作，重则烧毁主板。本文系统梳理水控机的接线方法和注意事项。

一、接线前必须了解的两件事

第一，电压绝对不能错。 水控机采用DC12V直流供电。安装时严禁将AC220V市电直接接入水控机，否则会瞬间击穿电路板，造成不可逆的损坏。必须通过电源适配器将220V交流电转换为12V直流电，再接到水控机上。

第二，先看懂“三大件”的关系。 一套完整的水控系统包含三个核心部件：水控机主机（负责刷卡识别和控制）、电磁阀（负责水流的通断）和流量计（负责采集用水量）。接线就是把这三大件正确地连接起来。

二、线色定义：不同型号略有差异

不同品牌和型号的水控机，线色定义有所不同。以下是两种常见版本的接线说明：

通用版接线（GPRS水控等型号）：

线色功能红色12V电源正极黑色GND（电源负极）白色电磁阀一端蓝色电磁阀另一端棕色流量计电源正紫色流量计电源负灰色流量计信号线

新版水控机接线（15芯线）：

新版水控机主控制器采用15芯线，其中：

• 红色（+12） ：12V电源正极

• 黑色（GND） ：12V电源负极

• 蓝色/棕色（K1） ：1号水龙头电磁阀

• 白色/蓝白（S1） ：1号水龙头流量计信号线

• 其他颜色分别对应2号、3号、4号水龙头的电磁阀和流量计

注意：不同批次和型号的线色可能有所不同，安装前务必以随箱说明书为准。如果不确定，可以联系厂家技术支持确认。

三、分步接线流程

第一步：接电源线

将电源适配器的输出端（红黑两芯）接到水控机的电源线上：

• 红色线 → 接DC12V电源正极

• 黑色线 → 接电源负极（GND）

接线务必牢固，接口处可用绝缘胶带妥善包扎，防止脱落和短路。如果线不够长，可以自行驳接加长。电源适配器应安装在干燥、通风的位置，最好置于电源箱内，并在前端加装漏电保护器。

如果接反了怎么办？ 水控机通常有电路保护，正负极接反不会烧毁设备，只需对调两根线即可。

第二步：接电磁阀

电磁阀控制水流的通断。将电磁阀的两根线分别接到水控机对应的电磁阀端子上：

• 白/蓝色线 → 电磁阀一端

• 另一根对应线 → 电磁阀另一端

如果使用的是电动阀，电源正接12V电源正，负极接12V电源负，四根信号线分别接K1、K2、K3、K4。

第三步：接流量计（计量收费模式需要）

如果采用按流量计费的模式，需要连接流量计：

• 棕色线 → 流量计电源正

• 紫色线 → 流量计电源负

• 灰色线 → 流量计信号线

特别提醒：流量计的电源线切勿和水控的电源线连在一起，流量计的信号线也切勿和水控的电源线连在一起，否则会造成短路。

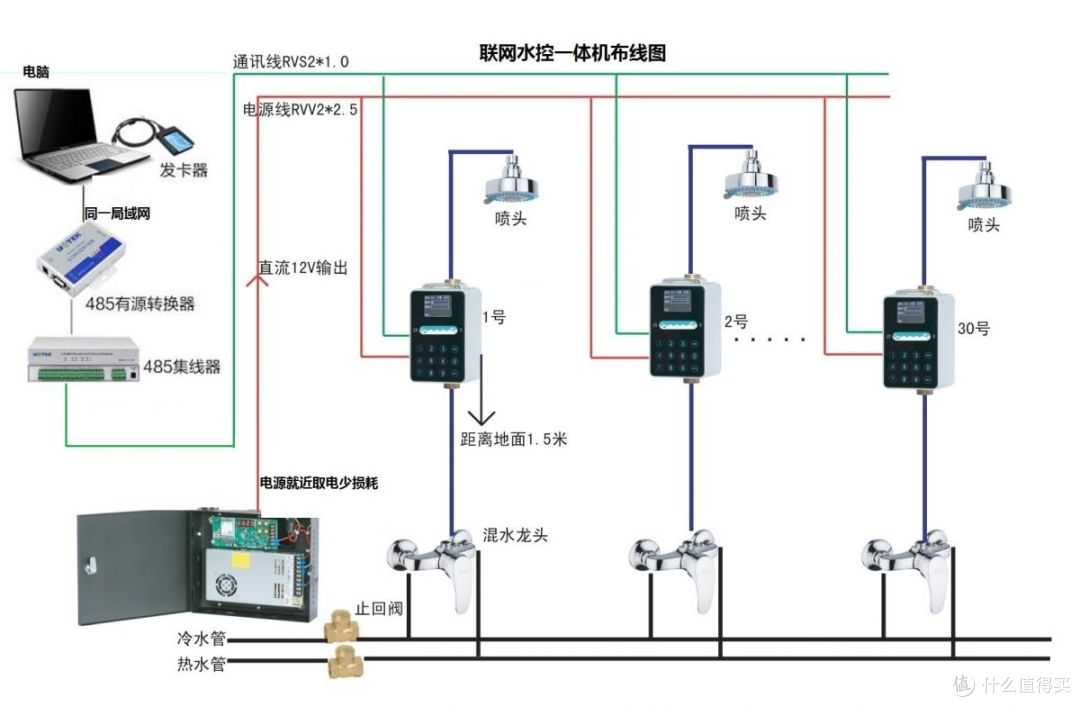

第四步：接通讯线（联网版需要）

如果是联网型水控机，还需要连接RS485通讯线：

• 灰色线 → RS485的A端

• 蓝色线 → RS485的B端

通讯线建议采用带屏蔽的介质，主线长度一般不超过300米。如果CAN通讯线接反，电脑软件中将检测不到水控机。

四、安装中的注意事项

1. 水流方向不能装反。 水控机本身有水流方向标识，安装时必须注意机壳底部的方向箭头和水流方向一致。如果装反了，可能出现不刷卡就出水或电磁阀打不开的情况。

2. 安装高度要合适。 水控机一般装在离地面1.5米左右的高度，既方便刷卡操作，也为维护留出空间。

3. 不用的线要包好。 所有不接的线头需要用绝缘胶带独立包扎，防止短路。

4. 线材规格要达标。 电源线建议使用2.5平方毫米的铜线，通讯线使用0.75平方毫米以上的双芯屏蔽线。

5. 安装前冲洗管道。 在连接水控机之前，应先打开阀门冲洗管道，冲走施工残留的石子、泥沙等杂物，防止堵塞流量计或电磁阀。

五、接线后检查

完成所有接线后，通电前建议做以下检查：

• 确认电源线正负极没有接反

• 确认所有线头都已牢固连接

• 确认不用的线头已独立绝缘

• 确认电磁阀箭头与水流方向一致

通电后观察水控机能否正常启动显示，刷卡测试电磁阀能否正常开启和关闭。如果发现异常，首先排查接线是否正确。

总的来说，IC卡水控机的接线并不复杂，关键在于认准线色、分清功能、规范操作。按照上述步骤逐一完成，绝大多数安装问题都可以避免。
