9月21日这一天，知乎上同时冒出了两个新提问："英伟达GPU包含10-40个RISC-V核心，这对行业意味着什么？“和"英伟达显卡底层揭示数十个RISC-V核心接管驱动执行，对未来显卡架构意味着什么？”
源头是科技媒体XDA对英伟达GPU底层的一次扒皮式分析：你桌上那块RTX显卡，硅片上除了跑CUDA的图形核心，还住着10到40个RISC-V小核心，其中一部分已经实际接管了图形驱动的执行工作。知乎
第一反应的普遍困惑是：英伟达不是封闭的代名词吗？CUDA锁了十几年、驱动代码捂得严严实实——这家最封闭的公司，怎么把芯片的"神经中枢"押在了全世界最开放的指令集上？
先别急着下结论。把公开信息摊开，这件事对N卡玩家、AI开发者、蹲国产替代的人，是三笔完全不同的账。
第一笔账：这块"卡内小电脑"，其实你已经用了8年
GSP（GPU System Processor）不是新东西。按知乎回答里引用的XDA分析，这套架构从图灵时代（2018年）就开始存在，只是英伟达从来没在发布会上讲过。知乎
它干什么？过去，显卡的硬件调度、驱动指令翻译，大部分压在系统CPU上——占CPU资源、还引入延迟。GSP的思路是：干脆在GPU内部放一颗专门的"片上小处理器"，把这部分活接过去，指令的实时调度与管理在显卡内部就地完成。
XDA这次披露的新细节是"里面住的到底是什么"：
每块GPU内含10-40个RISC-V核心，不是统一规格，而是分档定制；

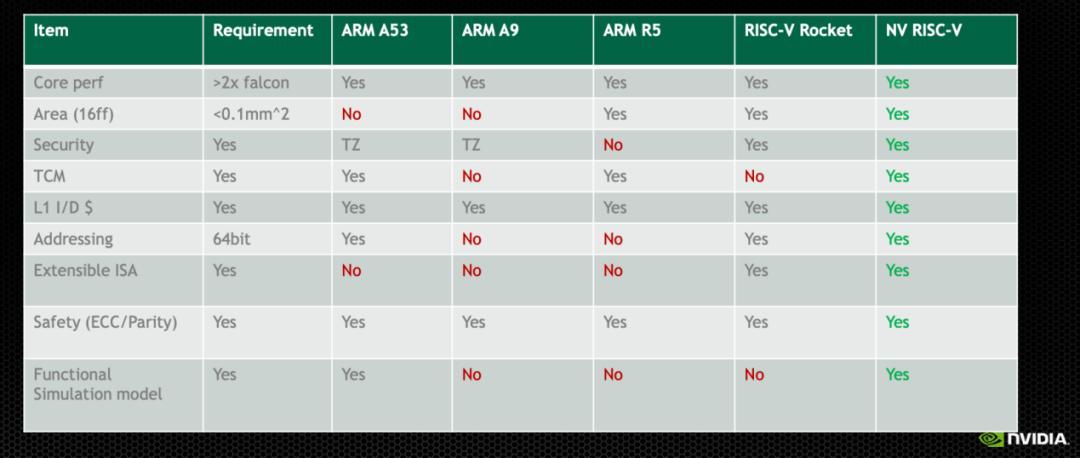

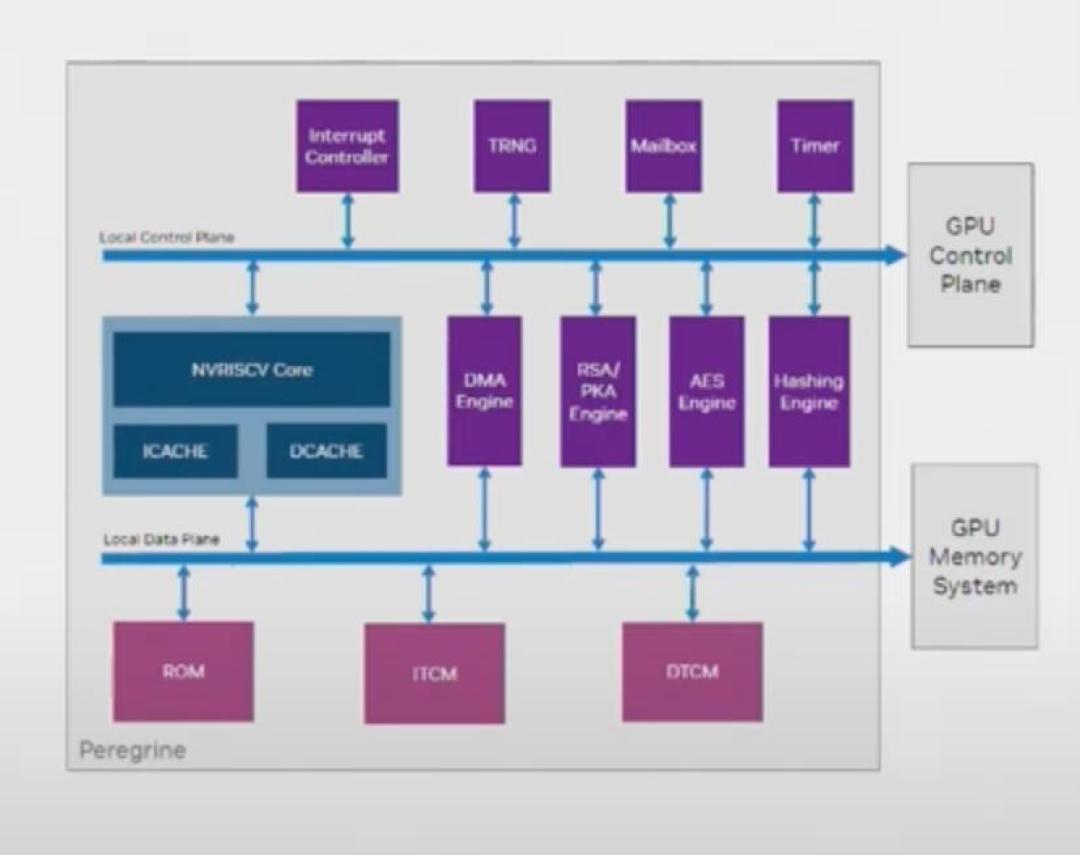

简单的控制逻辑用NV-RISCV32，重载管理任务用支持乱序执行的NV-RISCV64；
这些核心跑着高度封闭、加密的固件，给显卡建立了一个独立的硬件信任根——恶意驱动想从底层通道侵入GPU，这条路被从硬件层面堵死。知乎
换句话说，英伟达的GPU早就不是"一颗大核+一堆流处理器"，而是一个你看不见的SoC：图形核心负责算，RISC-V集群负责管。
为什么选RISC-V而不是ARM？这个问题圈子里吵了很多年，答案其实不浪漫：管理核心不跑生态，跑的是固件——ARM授权按核计费、定制受限，而控制面要的恰恰是按自己的需求随便改的核。看看同赛道的邻居就明白了：知乎芯片话题下一个被引用的梳理很直白——Tenstorrent的Tensix阵列用RISC-V核做控制、Meta的MTIA一代用晶心核、昇腾的控制面同样有RISC-V的身影，“RISC-V是控制面标配，只是营销物料里不写”。英伟达只是把这件事做到了最大：有统计口径估计，英伟达2024年的RISC-V核心出货量已经到了十亿颗级别——全球最大的RISC-V"用户"之一，恰好是卖封闭生态起家的那家。知乎知乎
第二笔账：真正的重头戏不是卡内，是CUDA开始瞄准RISC-V主机
如果故事只停在"管理核用RISC-V"，那只是个工程八卦。8月下旬英伟达的一场技术分享（半导体产业纵横做了详细转述），才把这事的战略意图摊开：CUDA目前只支持x86-64和aarch64两种CPU，英伟达正在把它扩展到RISC-V主机上。半导体产业纵横
但注意，这个"开放"是带门槛的。英伟达硬件工程副总裁Frans Sijstermans的原话相当直接："如果没有RVA23，我们根本不会考虑将CUDA移植到RISC-V。"整理一下CUDA给RISC-V开出的条件清单：
CPU必须符合RVA23标准（拒绝碎片化，宁可不要低端市场，也不发"最低公分母"的慢速版本）；
遵循RISC-V服务器SoC规范（v1.0），要RAS能力、要专用安全处理器；
ACPI支持——软件要能探测硬件能力、管理功耗和热。这个卡点2025年才由UEFI论坛把规范补完；
PCIe缓存一致性——否则CPU刚写进缓存的数据，GPU的DMA读不到；GPU写回内存的结果，CPU读缓存拿到旧数据。英伟达直接把它当成服务器CPU的标配，不接受软件打补丁；
PCIe端到端直传——两块设备传数据不许绕道CPU内存。
同场的还有NVLink Fusion：第三方可以把英伟达的NVLink IP集成进自家芯片——意味着未来接英伟达GPU的"主机"，可以是x86、可以是Arm、也可以是RISC-V。参考形态就是联发科与英伟达协同开发GB10那样的深度合作。目前明确的消息是英伟达正与SiFive合作，SiFive计划在Hot Chips上演示一套能跑CUDA的RISC-V系统——从规格看，是一颗大核数的服务器芯片。半导体产业纵横
这里有个容易被带偏的点，必须先拆掉：这不代表你把一块5090插进RISC-V开发板就能跑CUDA。转述原文说得很清醒——市面上绝大多数现有RISC-V硬件达不到英伟达的条件，短期内消费级硬件几乎不可能全部满足，真出现支持CUDA的RISC-V系统，大概率是服务器，不是爱好者手里的单板机。
那英伟华图什么？一句话：多一个主机CPU的选择权，就少一分对x86和Arm两家供应商的依赖。同时用RVA23这条高门槛反过来给整个RISC-V服务器生态"定规"——开放是开放，但规矩由我来立。
第三笔账：蹲国产替代的人，这周的信号密度确实高
把时间线摆在一起看，会发现这一周RISC-V话题的密度不太寻常：
9月中旬，工信部、发改委发布的"十五五"规划相关文件中，RISC-V首次被写入国家五年规划，原句是"推进第五代精简指令集（RISC-V）研发与产业化，支持RISC-V芯片在人工智能、嵌入式系统等领域应用"——用的词是"推进"，不是"探索"；
同一周，国内RISC-V赛道出现了近20亿元的最大单笔融资，标的奕行智能投后估值近150亿元，做的正是基于RISC-V的云端AI计算核心；
有知乎回答引用产业统计：国内RISC-V全年产业产值已达约1700亿元，同比增长超过35%；B站科普视频引用的口径更猛：中国RISC-V芯片年出货约30亿颗、占全球一半；
而英伟达这边，Rubin架构的寄存器头文件里已经被发现出现RISC-V相关定义。知乎
热闹是真热闹，但泼冷水的证据也在同一批材料里：知乎上讨论量76万+的话题"RISC-V架构的CPU为什么还没流行起来"下面，高赞抱怨集中在生态碎片——矩阵扩展指令集光提案就有三套；英伟达那份CUDA门槛清单，本质上也是在替整个行业承认：RISC-V的软件配套（ACPI、一致性这些"无聊基础设施"）到今天才刚凑齐服务器级的答案。知乎
所以这条线值得跟，但站队姿势要对：控制面和互连层面，RISC-V已经是既成事实，不需要再"证明"什么；主机和计算面，英伟达开出的每一道门槛，都是国产RISC-V服务器要实打实跨过的坎。把"英伟达拥抱RISC-V"直接解读成"RISC-V赢了"，属于把两条进度完全不同的线，抄进了同一句话。
跟你有关的部分：三类人各记一个观察信号
存量N卡玩家（尤其折腾驱动、魔改、Linux的老哥）：GSP意味着驱动越来越多地"住在卡内固件里"。XDA分析里那句要记住——这些核心用户无法编程，一旦固件被篡改，GPU可能连都开不了。往后显卡的"可折腾边界"（刷VBIOS、非官方驱动、超期旧驱动）只会由这套信任根说了算。你的卡还能不能用第三方方案"白嫖"新功能，取决于英伟达固件松不松口，不取决于社区手速。
AI开发者：留意这条时间线的三个节点——CUDA Rust（GPU内核侧，已经官宣）、CUDA on RISC-V主机（工具链何时正式支持）、SiFive Hot Chips演示的后续量产消息。英伟达软件栈"半开半闭"的节奏，比任何一条单独的利好都值得收藏跟踪。
盯国产链的投资向读者：政策文件（十五五）、产业融资（奕行智能）、出货统计三个信号已经密集落地，下一个要盯的是英伟达划的RVA23门槛有没有中国厂商跟进达标——这决定这波是叙事还是订单。知乎
英伟达这周没开发布会、没发涨价函，却在芯片的"看不见的楼层"里被扒出了自己的底牌。过去我们比较显卡，比的是流处理器、显存、帧数；接下来真正拉开差距的，可能是那10到40个从来不写进参数表的核。
参数表之外的东西开始决定参数表之内的东西——这才是"显卡全面SoC化"真正的起点。
