独一无二的专属设计——abee PIXEL TWO像素2机箱+ROG MAXIMUS Z790 DARK HERO主板+索泰4080 SUPER装机

之前abee家能够自行安装像素块的PIXEL ONE机箱让我印象深刻，正面板的像素图那是真正的独一无二，不过一直没有朋友装那台机箱，颇为可惜。念念不忘，必有回响，ABEE新推出了PIXEL TWO机箱，正逢618，朋友入手了找我帮忙装机，于是就有了本次分享。

朋友和我外加外援集思广益，终于拼出了两个比较满意（终于能看出来是什么了）的像素图，想要独一无二的专属设计感么，上手拼就行！

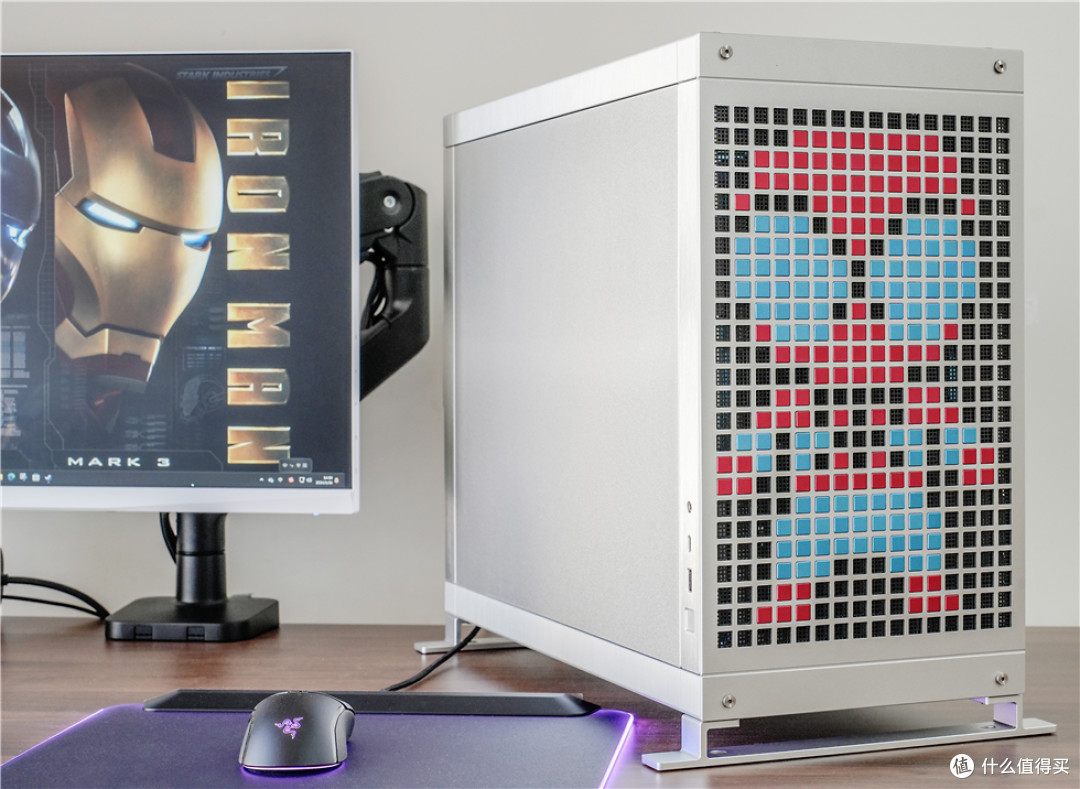

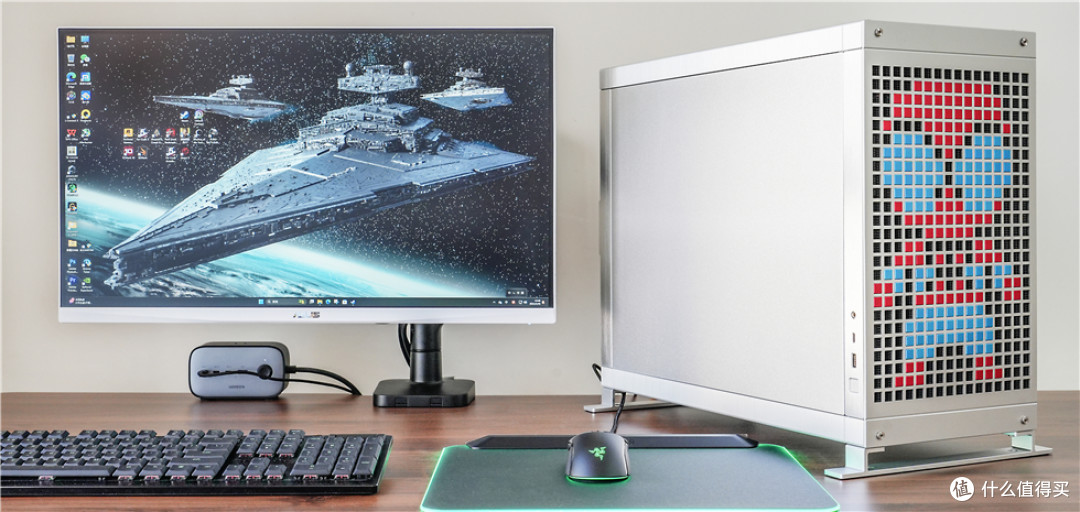

先来几张整机效果图。

配置列表：
CPU：14700K
主板：ROG MAXIMUS Z790 DARK HERO主板
内存：十铨科技T-FORCE XTREEM DDR5 7600 C36 48G(24Gx2)黑色
硬盘：影驰星曜7000 Plus 1TB PCIe 4.0 M.2 SSD
显卡：索泰（ZOTAC）GeForce RTX 4080 SUPER PGF OC显卡
散热：Thermalright(利民) Phantom Spirit 120 EVO 幻灵 风冷散热器
电源：华硕（ASUS）TUF GAMING TUF装弹手1000W 原生ATX3.0金牌
机箱：abee PIXEL TWO全铝机箱
显示器：华硕VG27AQML1A-W 27英寸游戏2K白色显示器
键盘：雷蛇（Razer）DeathStalker V2 Pro噬魂金蝎V2无线版
鼠标：雷蛇（Razer）Cobra Pro眼镜蛇专业版
鼠标垫：雷蛇（Razer）烈焰神虫V2专业版RGB硬质鼠标垫
电动升降桌：北弧M5电动升降桌

主要配件

首先是主角abee的像素2机箱。

外包装是朴实无华的环保纸盒。

360°动图来一张，503×226×436mm的三围，支持EEB、E-ATX、ATX主板，CPU散热限高173mm，显卡限长358-458mm（根据电源安装高度决定），前部和顶部是大面积正方形像素开孔设计，通过加装像素块可以实现专属自己的像素风格装饰，侧板是4mm的铝制侧板。

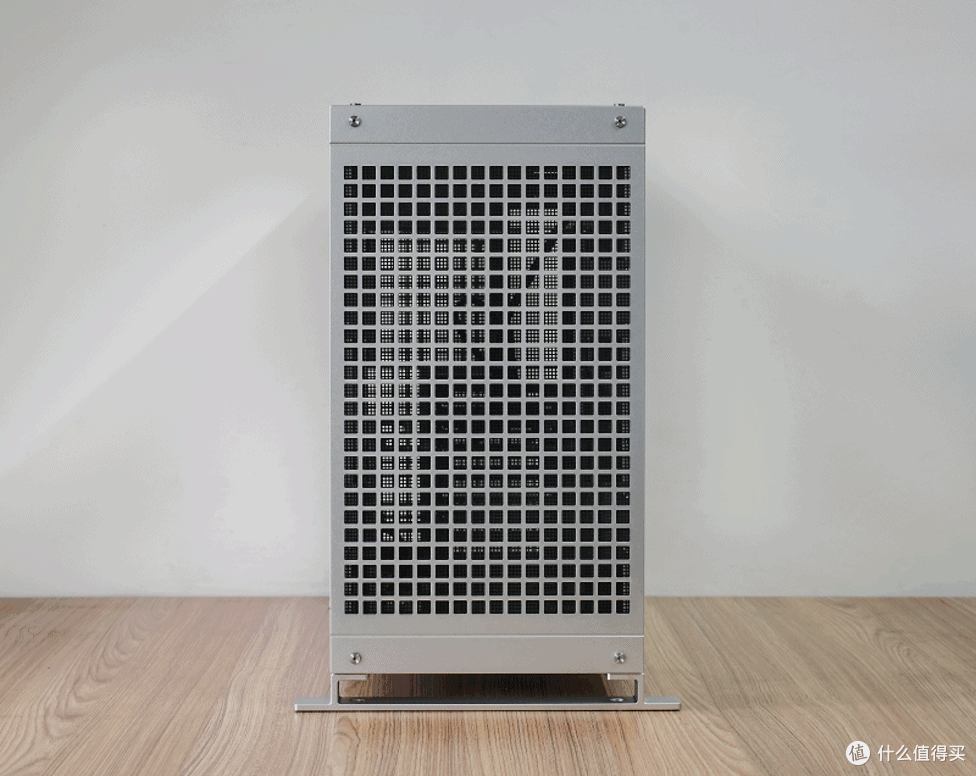

前面板是密集的像素块安装位，内部是铁质网格起到防尘作用。

可以看到像素2机箱的全铝CNC机身边框和侧板采用了阳极拉丝和精细喷砂双重工艺，IO区纵向排列，由上至下依次为耳麦接口、USB Type-C接口、USB3.0、电源开关。

顶盖和前面板采用了一样的设计，也可以安装像素块。

顶部可以安装3×140mm或120mm风扇。

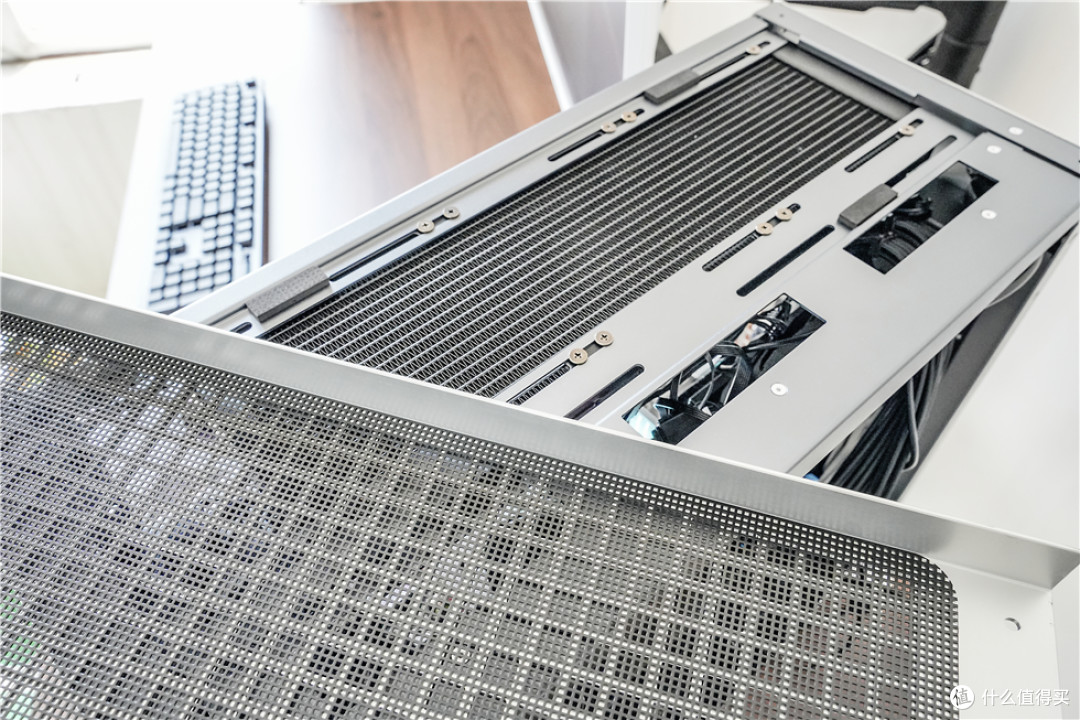

正面的内部结构来一张，内部的底侧和顶部一样支持按照3×140/120mm风扇，菊花位支持安装1个120mm风扇，电源安装位可以上下调整，显卡的限长会因此受到影响。

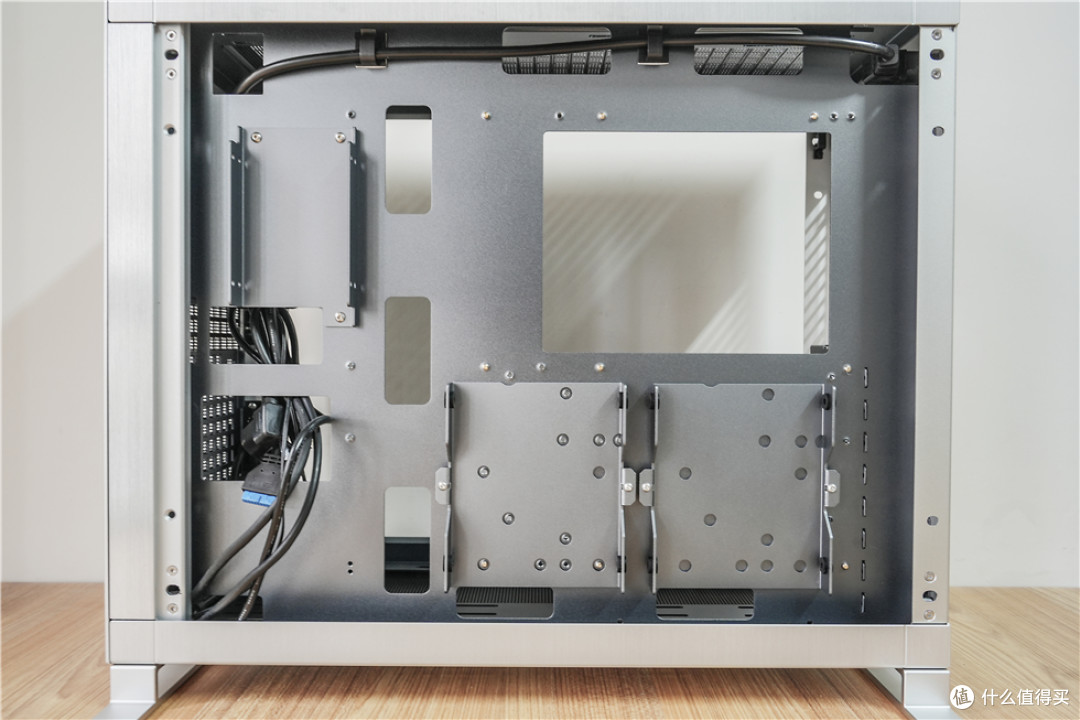

像素2机箱的背面空间比较宽裕，拥有30mm走线空间，可以安装2×3.5英寸硬盘和2×2.5英寸硬盘。

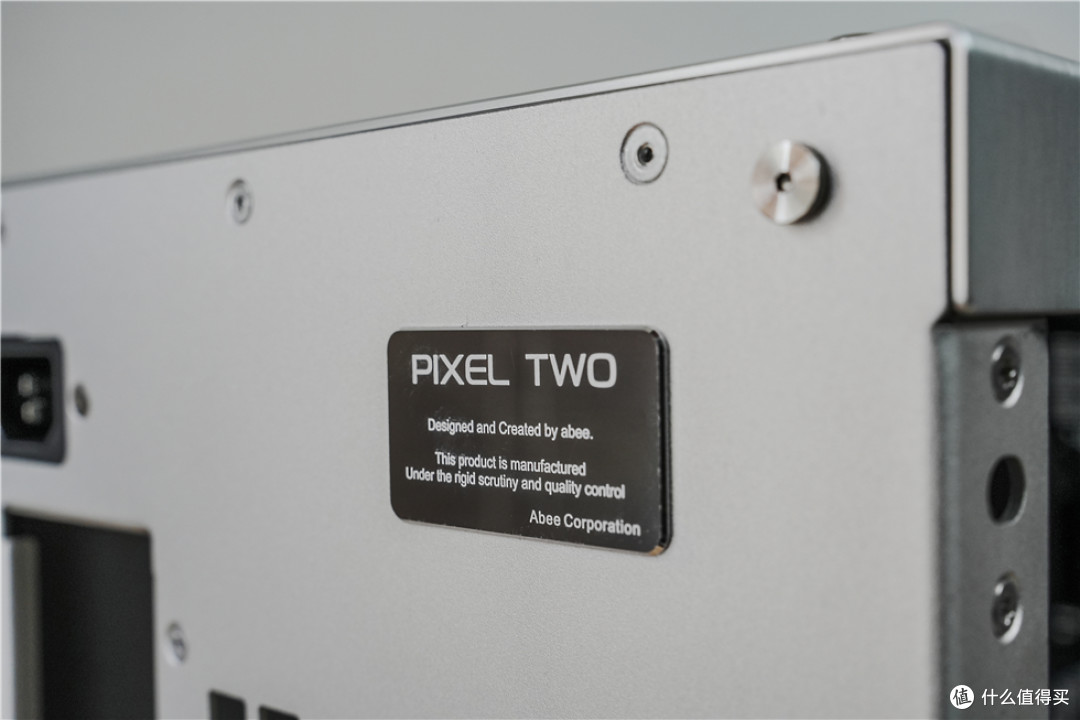

背面的金属铭牌很带感。

支持三向互换的底座支架四角有橡胶防滑垫，底板和顶盖和前面板一样都是密集方块设计，散热不足顾虑可以在内部加装风扇。

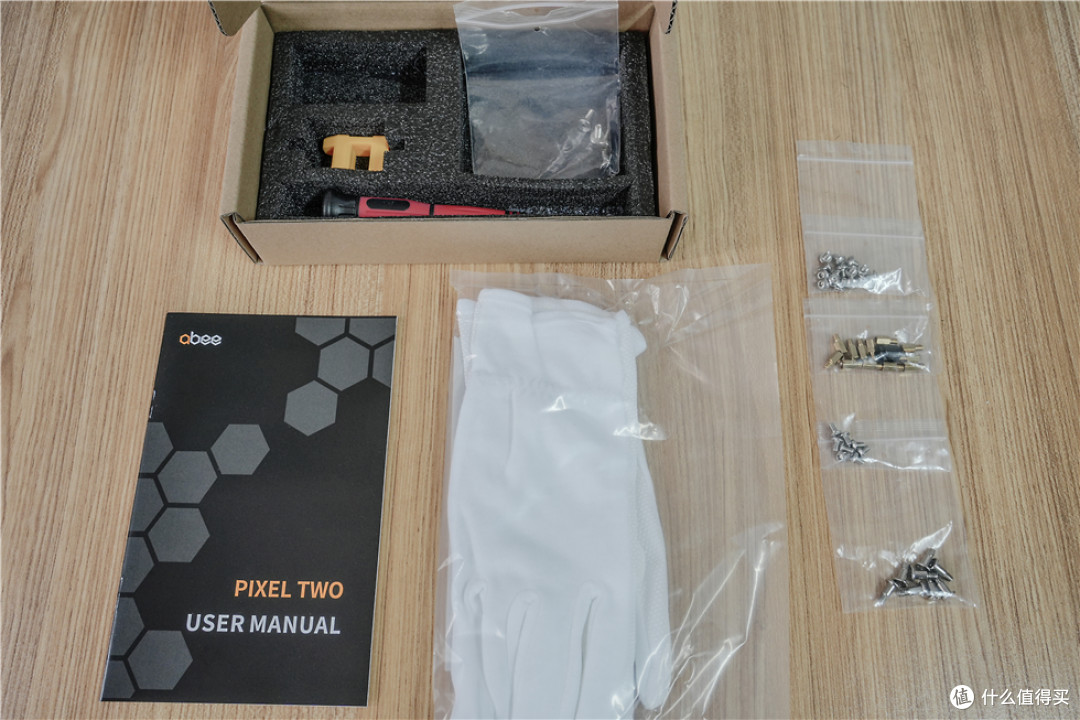

配件包括手套、固定螺丝、专用螺丝刀、说明书。

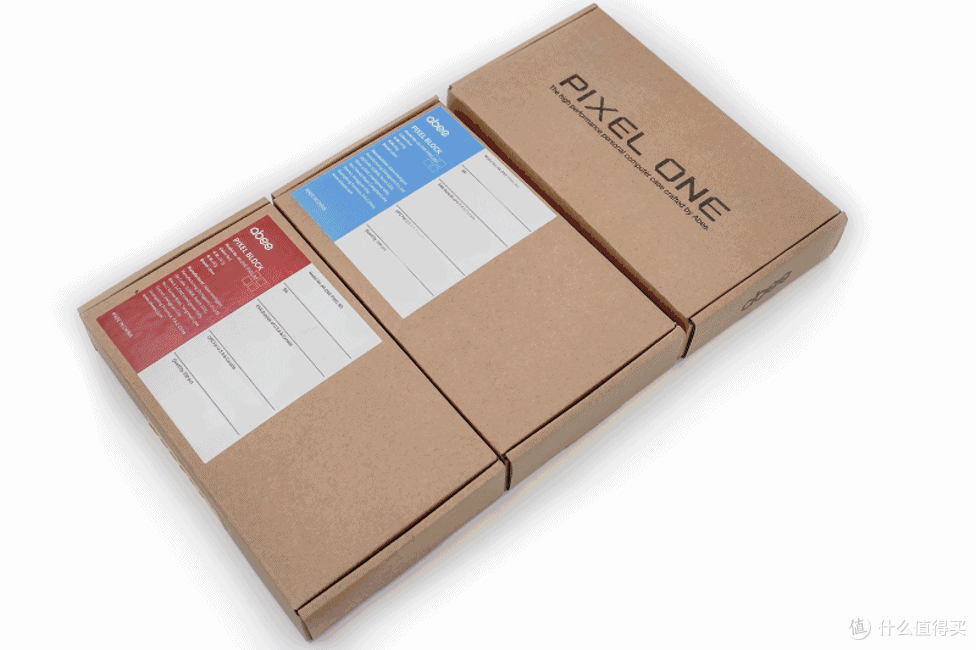

为了拼图，朋友直接入手了金、红、蓝三种颜色的像素块，除了银色的都到齐了，大家一起拼拼乐。

主板

主板选择的是ROG MAXIMUS Z790 DARK HERO主板。

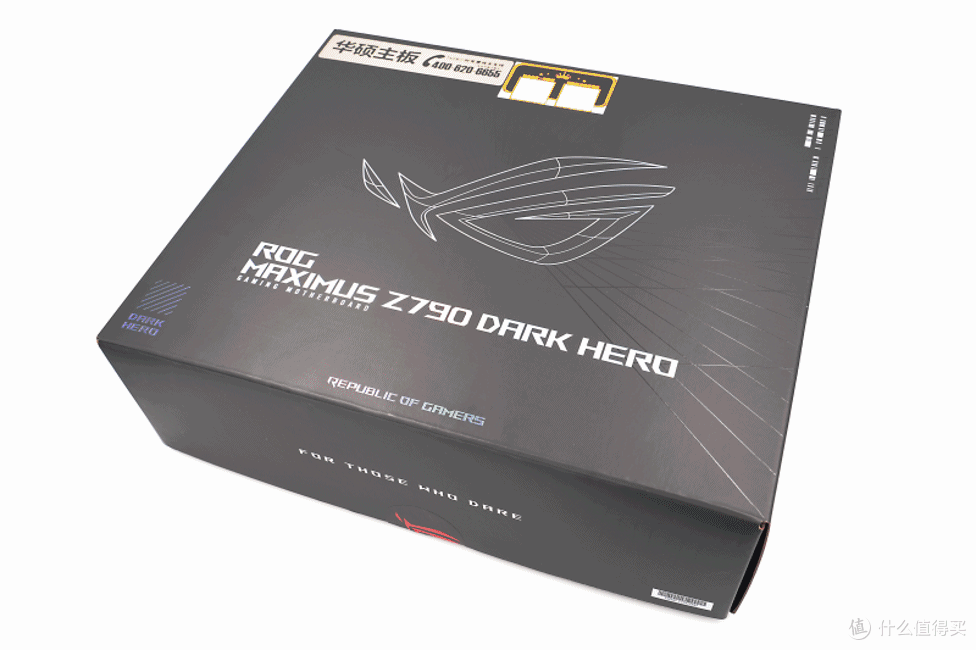

开箱动图先来一张，正面的烫银败家之眼logo尽显血统，暗黑风格包装一改以往的红黑配色，配件非常丰富，包括ROG败家之眼贴纸、钥匙扣、VIP会员卡、驱动U盘、WiFi天线、4根SATA线、RGB延长线、DDR5风扇支架、开机跳线接口、说明书、M.2螺丝和散热垫。

Z790 DARK HERO主板采用标准的ATX规格，外观延续了之前 Z790 HERO设计外观，但是在功能与布局细节方面做了些升级与改进，拥有AI智能超频, AI智能散热2.0, AI智能网络, 双向AI降噪等等功能加持, 超大的一体式I/O+VRM散热装甲，黑边标注着MAXIMUS Z790 DARK HERO，非常厚实并做了大面积斜纹镂空切割，内部还有L形热管连接, 增加了散热面积的同时提高了散热能力，覆盖着整个供电模组。
巨大的M.2散热片上的败家之眼logo图案抢眼，不过通电之后最抢眼的应该是大面积镜面面板所带来的灯效效果，这次ROG为Z790 DARK HERO主板加入Polymo动态灯效，ROG灯效图案支持动态效果，还可通过奥创选择各种颜色灯效。
音频区装甲表面延续了黑边标注的风格，印有 SupremeFX，电竞音效部分基于Realtek ALC4082 Codec和ESS ES9218 QUAD DAC构成。

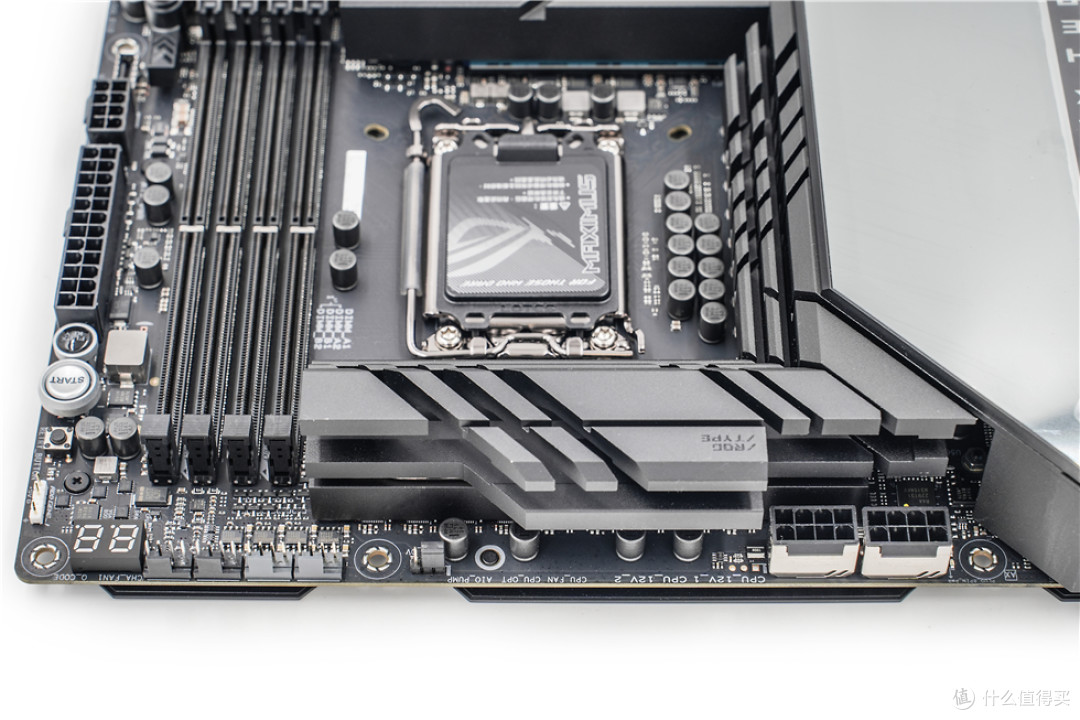

Z790 DARK HERO主板主板顶部视角，能够看到采用了8+8pin的CPU供电，8pin部分加入了类似显卡PCIe合金插槽的设计，官方叫ProCool II高强度供电接口，提供高效稳定的供电效率。
四条内存插槽支持双通道，最高支持192GB DDR5 8000Mhz（OC+），支持XMP 3.0以及华硕 AEMP II和DIMM Flex技术。ROG主板右上角Debug侦错灯是标配，主板供电接口上方是独立开关机和重启键，方便裸板测试超频使用，主板供电接口下方还有一个PCIe 8Pin的供电接口，可以为前置的USB 3.2GEN 2X2 20Gbps Type-C接口提供最高达60W的充电功率。

丰富的接口，从左往右依次为清除CMOS按钮、BIOS FLASHBACK按钮、HDMI视频接口、4*USB 5Gbps Type-A接口（蓝色的）、2*雷电4 USB Type-C接口、5*USB 10Gbps Type-A接口（红色的）+1*USB 10Gbps Type-C接口、2.5G网口、WiFi天线接口（Intel Wi-Fi 7，新设计的天线插口安装更方便）、1*光纤S/PDIF数字音频输出接口、音频插孔。

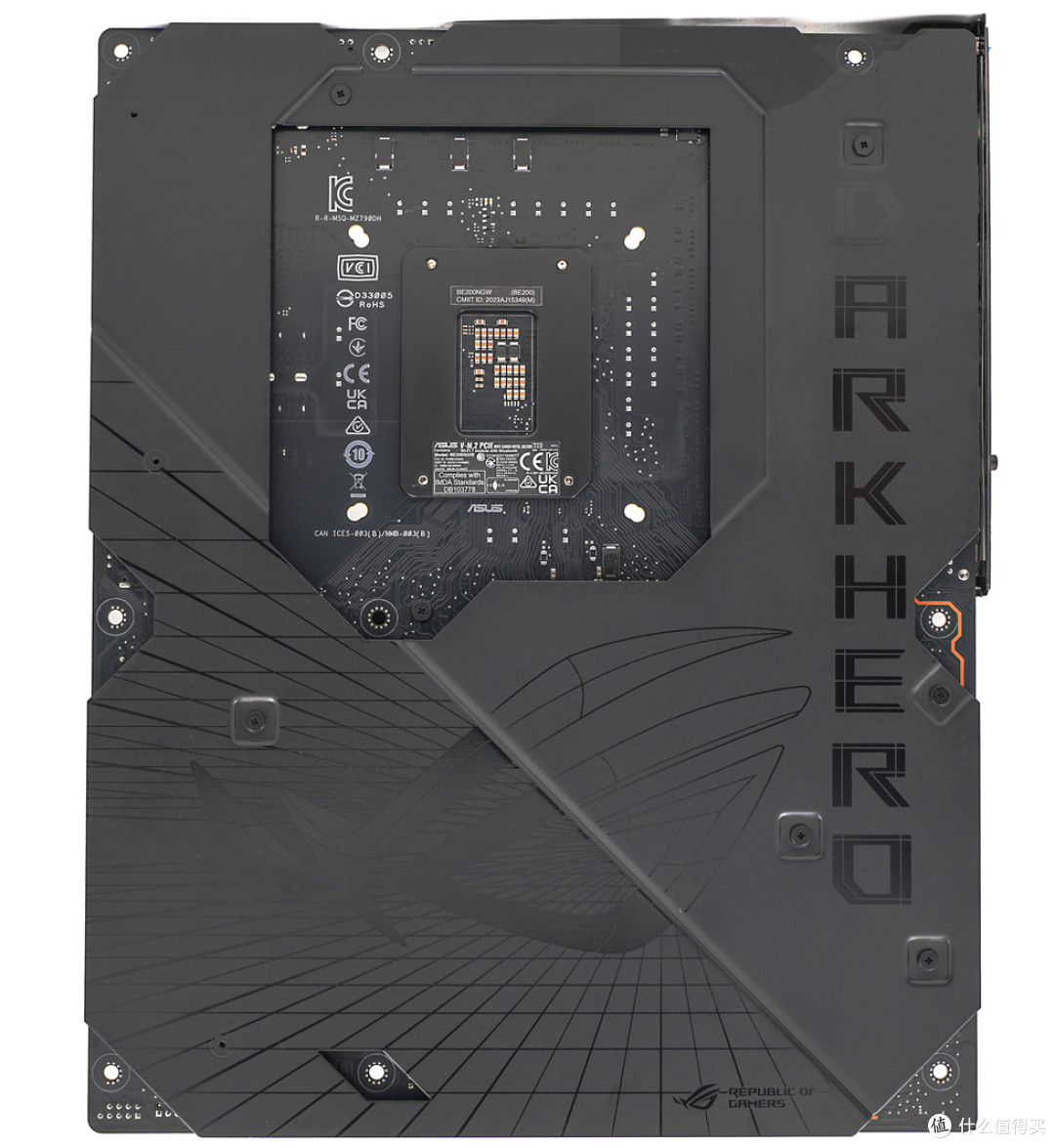

Z790 DARK HERO主板采用2盎司铜的8层PCB，背面几乎被带斜纹几何图案和暗纹设计的金属装甲全部覆盖，所以结构强度和质感以及手感拉满，就是沉了点。

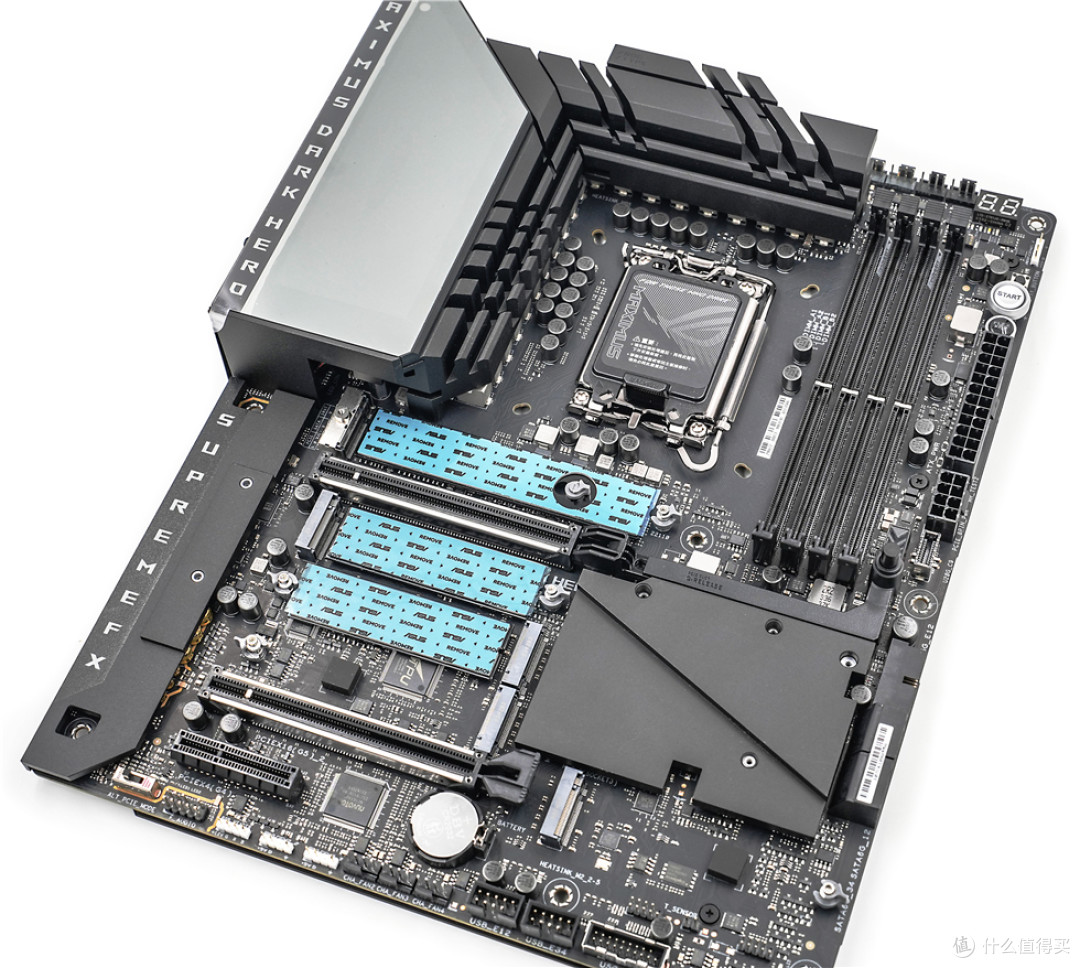

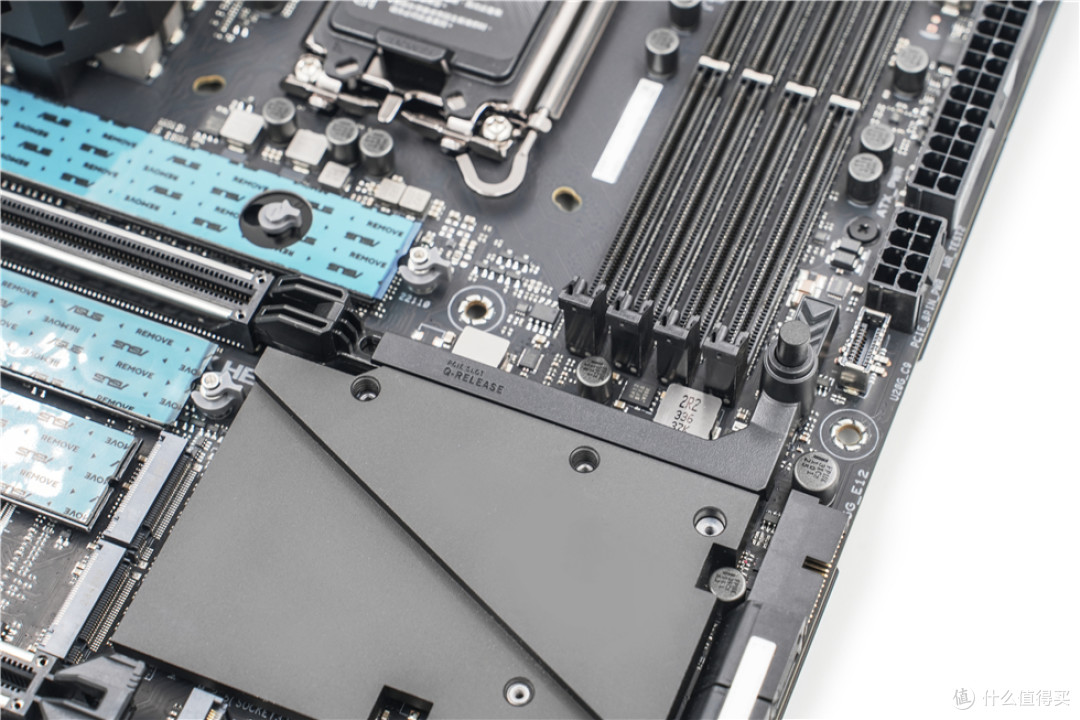

卸下巨大的败家之眼散热片和M.2散热装甲，能够看到芯片组散热，2 x PCIe 5.0×16的插槽(支持×16+×0/×8+×8模式)带有支持重量级显卡的SafeSlot合金插槽设计，还有一个由芯片组提供的PCIe 4.0x4插槽。
5个M.2插槽，上面靠近CPU的M.2也就是M.2_1插槽支持22110规格PCIe5.0 x4，其下的4个M.2支持2280规格PCIe4.0 x4，上面的3个M.2已经预置散热贴。（这里提醒一下，M.2_1插槽与第二条PCIe 5.0×16共享带宽，当M.2_1插槽启用时,第二条PCIe 5.0×16插槽会被关闭，且第一条PCIe 5.0将仅运行在×8）

PCIe插槽的Q-RELEASE显卡易拆键和M.2的便捷卡扣非常好用，用过的都说好。

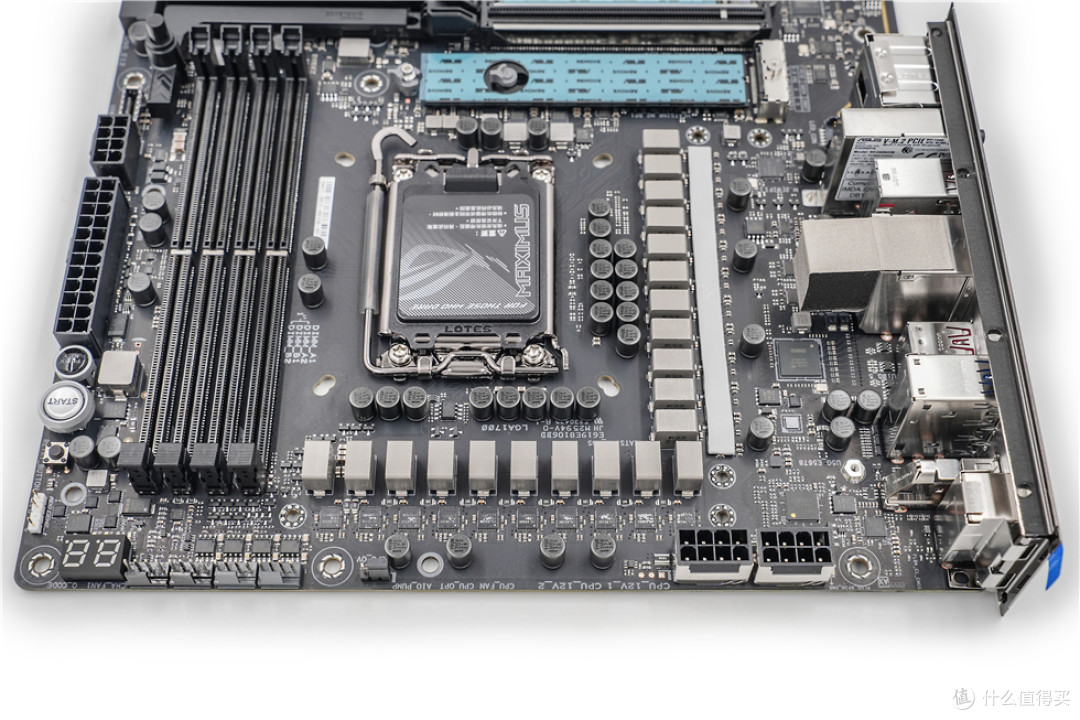

主板完全卸甲状态，换个角度，高品质合金电感和10K高品质黑金电容全貌更加清晰，能够见到20+1相供电模组的全貌，每相搭配一颗Renesas ISL99390 DrMOS MOSFET (90A)，能够轻松满足14代酷睿I9供电需求。

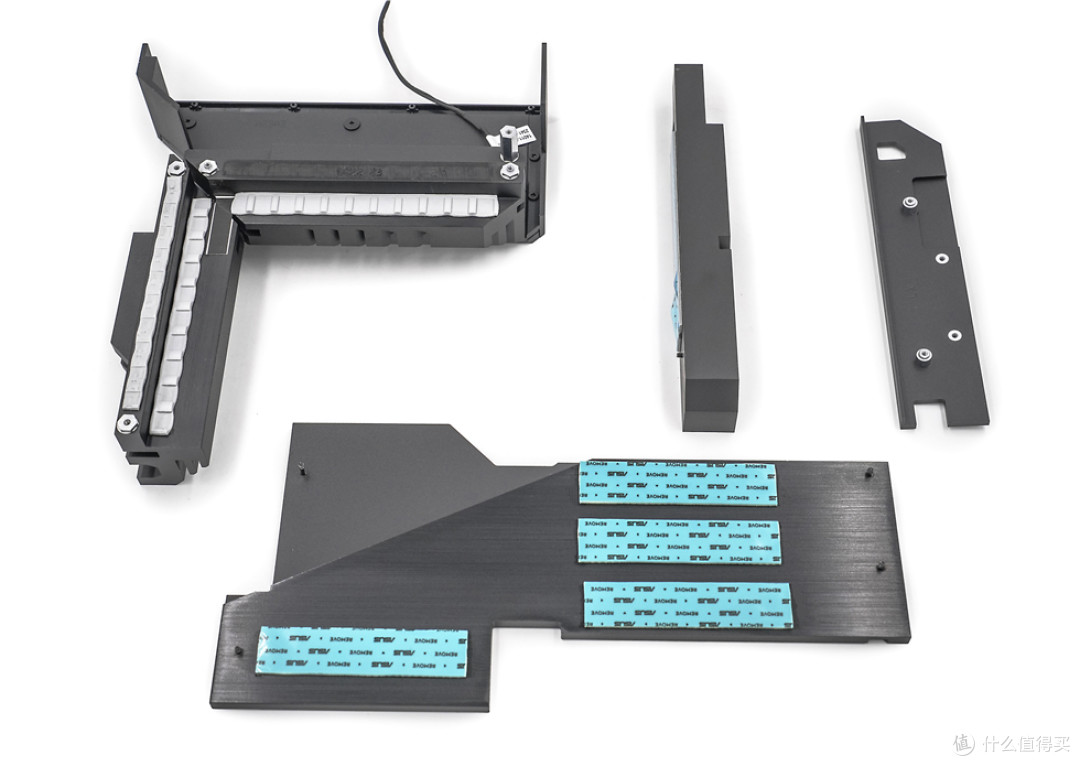

一体式I/O+VRM散热装甲和M.2散热片翻过来能够看到已经预装了高品质导热垫，那个长条状的金属块其实就是M.2_1插槽上的散热片，非常厚实。

显卡

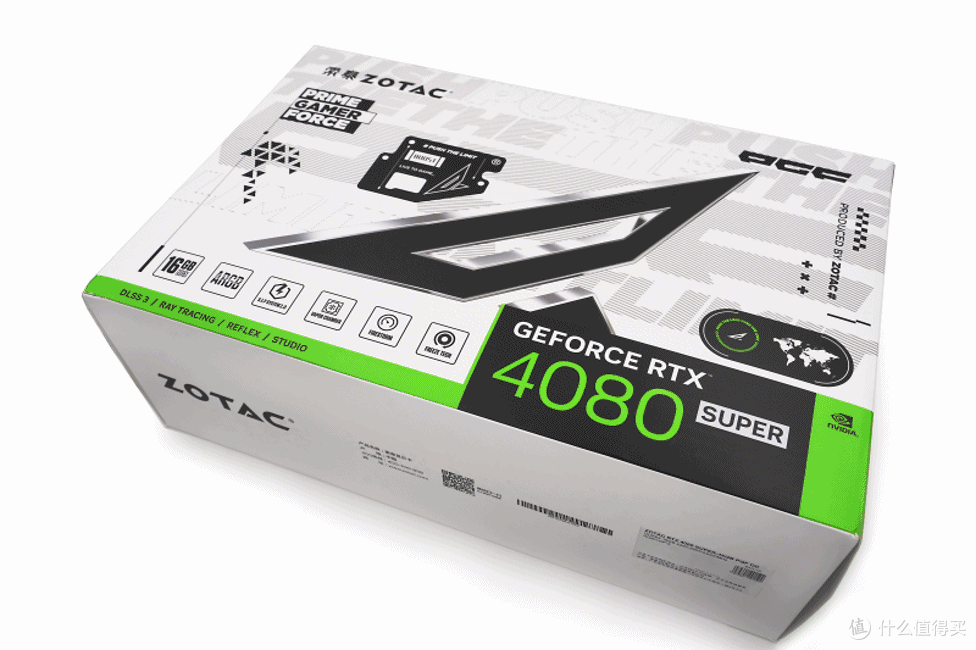

开箱动图来一张，附件包括了显卡支架、说明书、5V ARGB数据线、12VHPWR转3×8pin的电源转接头。

索泰RTX 4080 SUPER PGF OC的外形采用了与自家的4090 PGF截然不同的设计，一改圆润柔和的曲线设计，变成了整体非常硬朗的黑色沉稳设计，点缀着银色装饰，3×暗影疾风扇叶，支持智能启停，显卡三围为30.9*13.92*7.25cm，能适应绝大部分机箱。

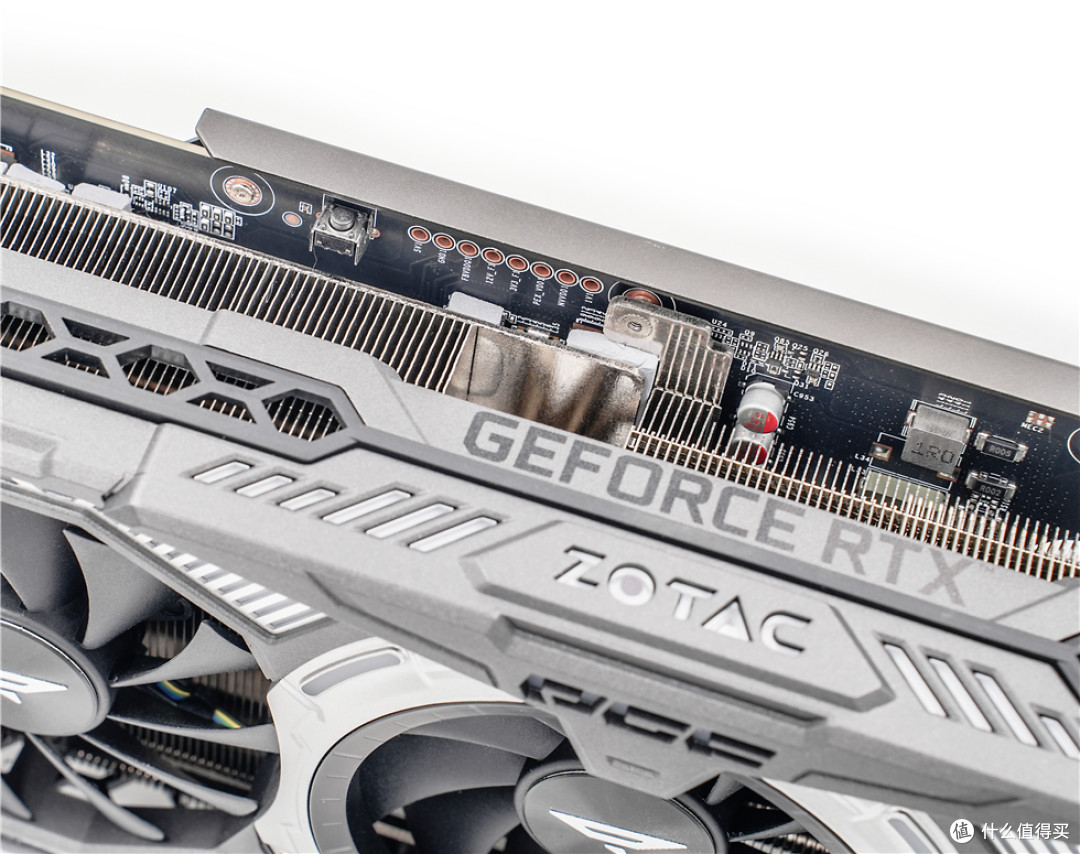

散热罩上盖有索泰的logo和GEFORCE RTX，电源接口是12V HPWR电源接口，索泰logo以及两边的灯带是支持ARGB的，通过自家软件控制，灯效动图后面有。

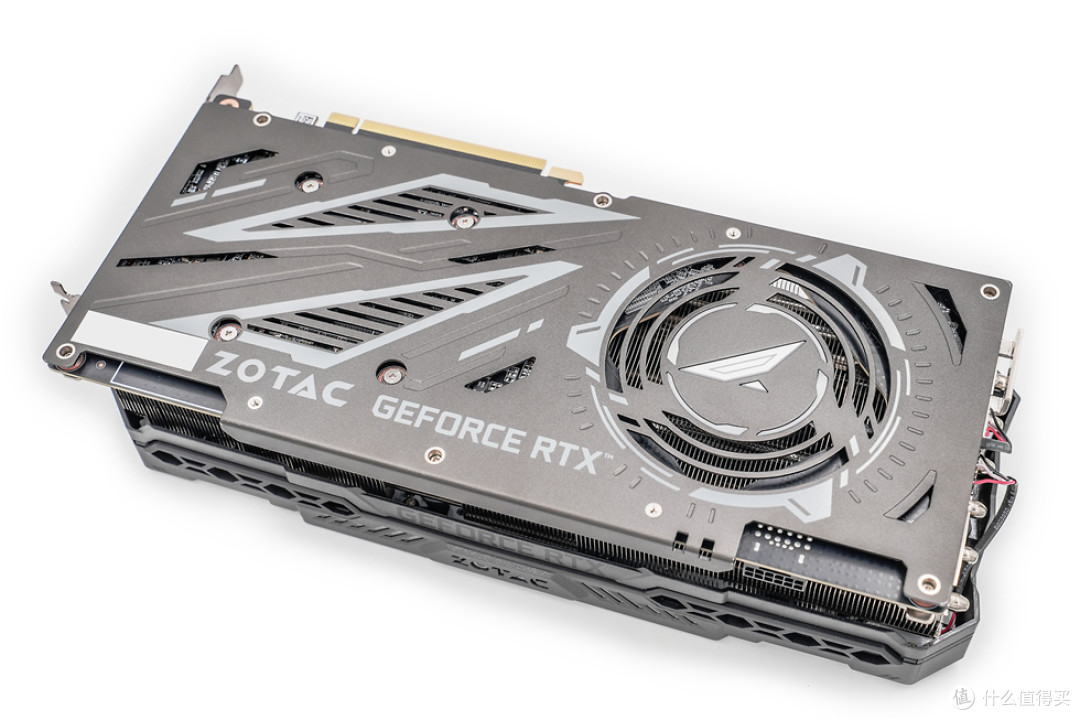

金属背板已经是传统艺能了，对流穿透设计的开孔构成了贯穿式风道，有利于空气穿透鳍片，提升散热效能，而且为了颜值设计了ARGB信仰logo灯，晚上通电更亮眼，后面还有灯效动图。

1* HDMI 2.1+3*DP1.4a接口。

双BIOS切换按钮就在显卡侧边左上，一键即可切换默认/超频模式，由2550MHz提高至2655MHz。

内存

内存选的是十铨的XTREEM/玄境DDR5，7600MHz，24G×2套条。

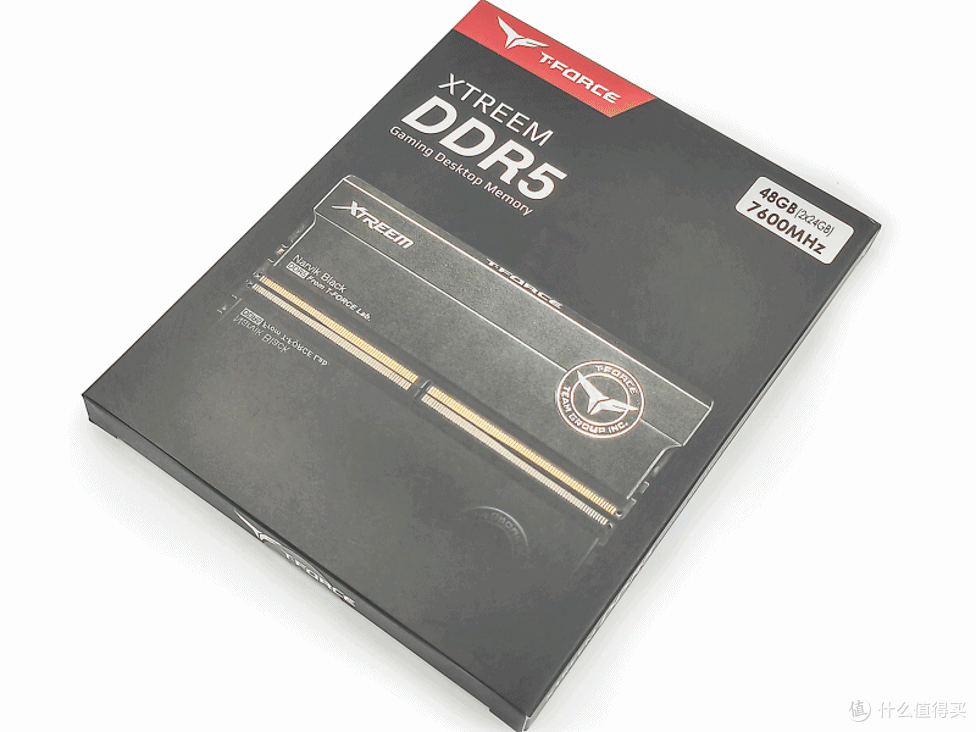

开箱动图先来一张。

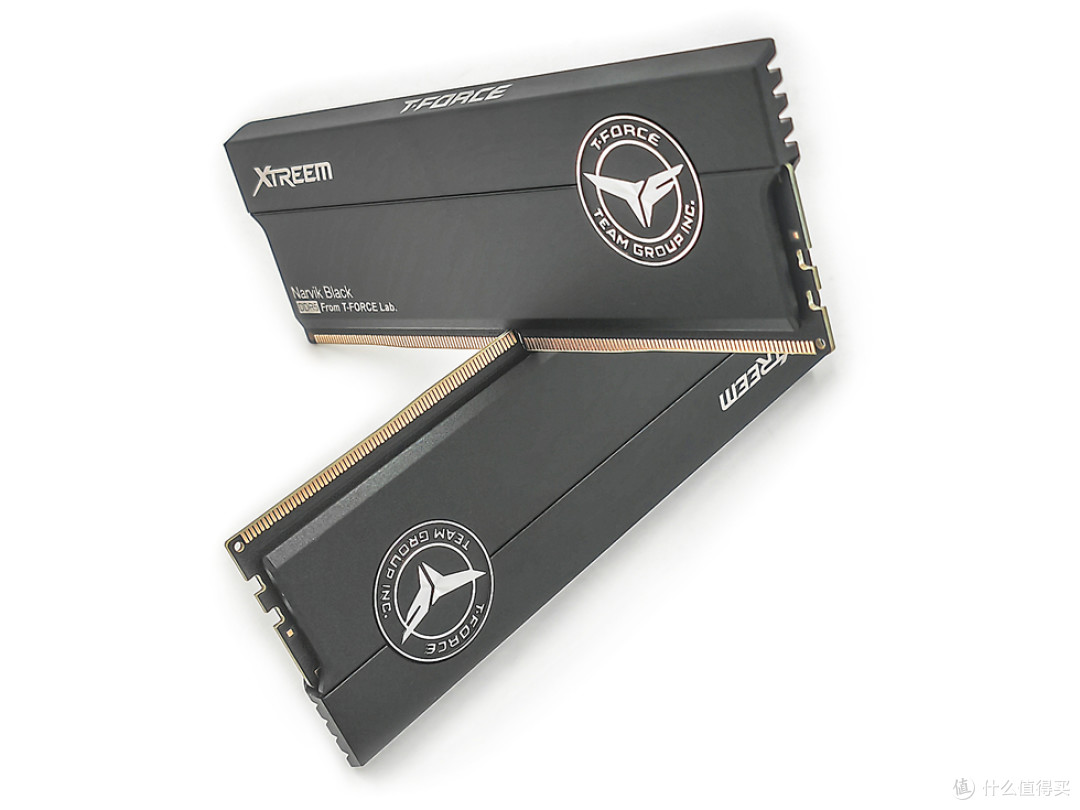

常规造型来两张，2mm的黑色铝散热马甲，再辅以阳极表面和喷砂工艺处理，对我这种金属爱好者可以说是质感和手感效果拉满。

硬盘

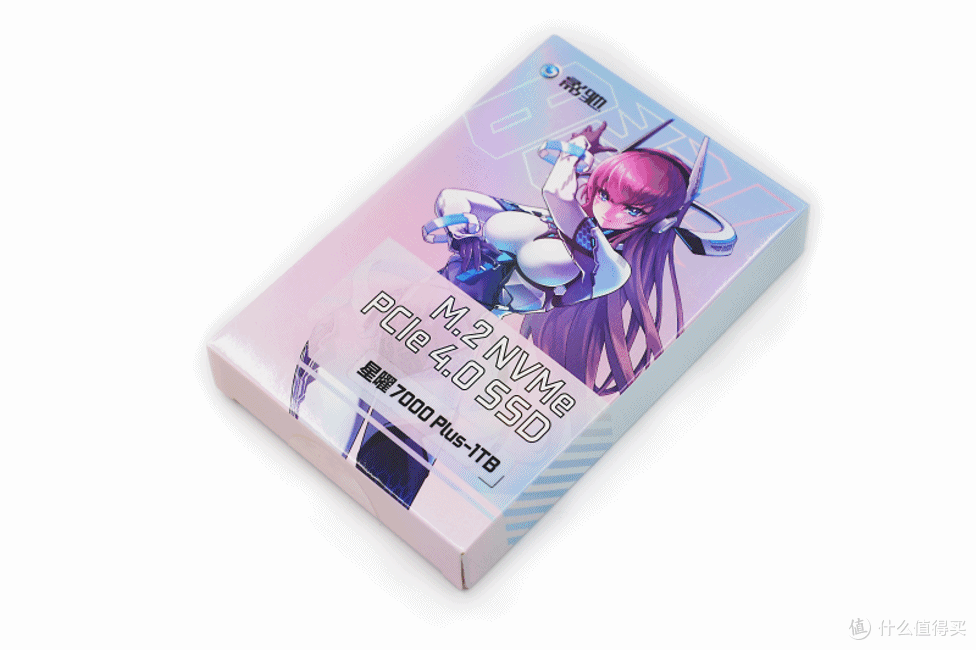

开箱动图先来一张，星曜的外包装正面是二次元星曜娘，右上角印有质保标识，支持三年质保，支持个人送保。

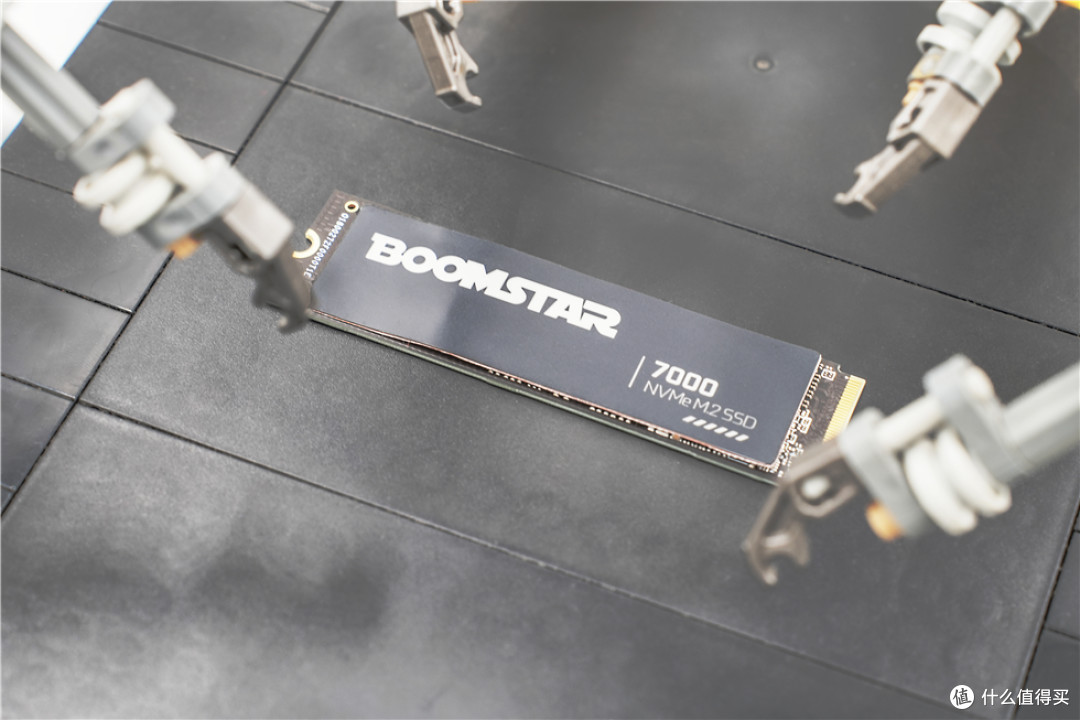

影驰星曜7000 Plus 1TB是黑色PCB，TLC颗粒，采用Phison PS5027-E27T主控，支持NVMe 1.4和PCIe 4.0 x4，集成智能温控和第四代LDPC数据纠错机制，断电保护。

正面和背面均预装了金属复合材料散热贴，紧贴PCB和芯片，加强散热。

散热

散热选了利民的Phantom Spirit 120 EVO幻灵风冷散热器。

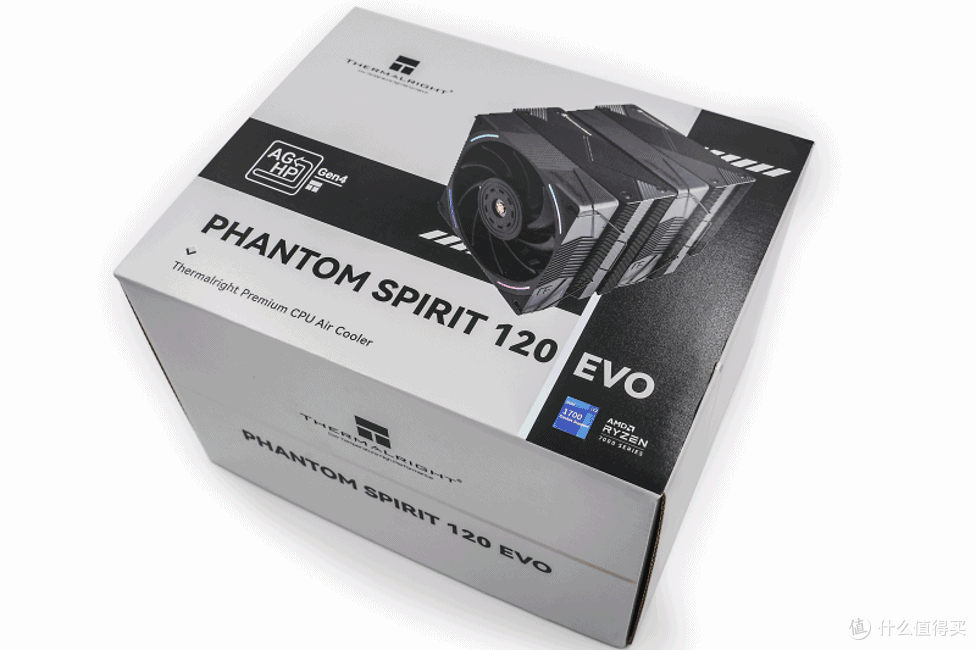

开箱动图先来一张。

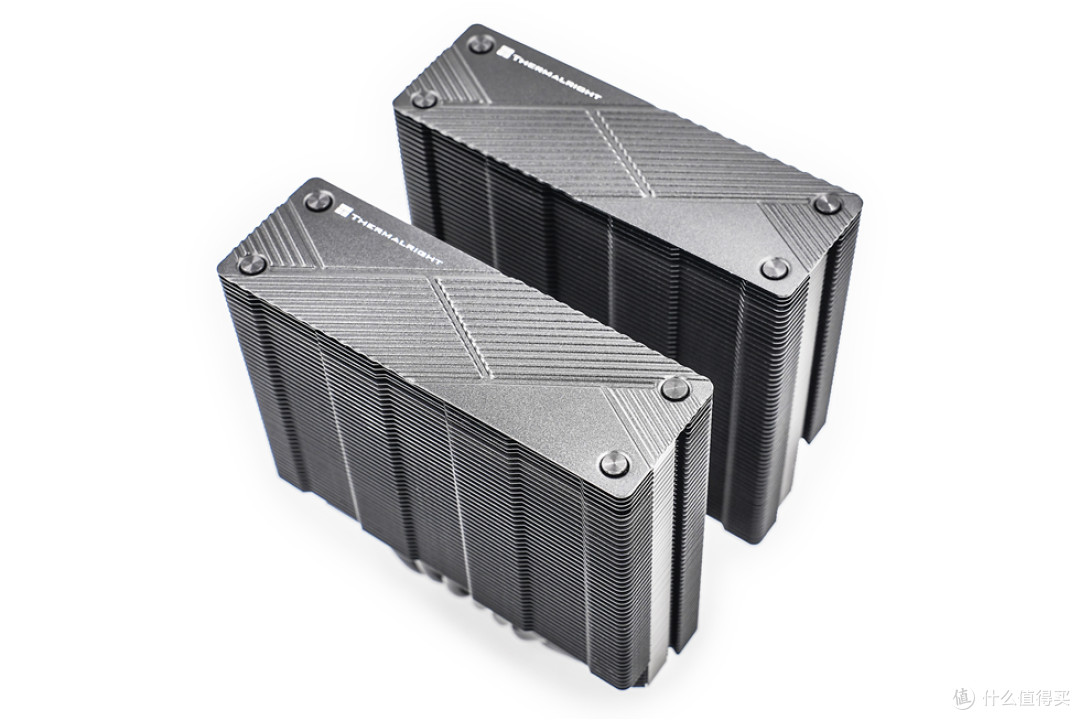

采用了阳极黑磨砂工艺的顶盖还带有Thermalright的LOGO，质感拉满了。

110×125×157mm的三围，不含风扇810g的重量，兼容性不错的双塔散热。

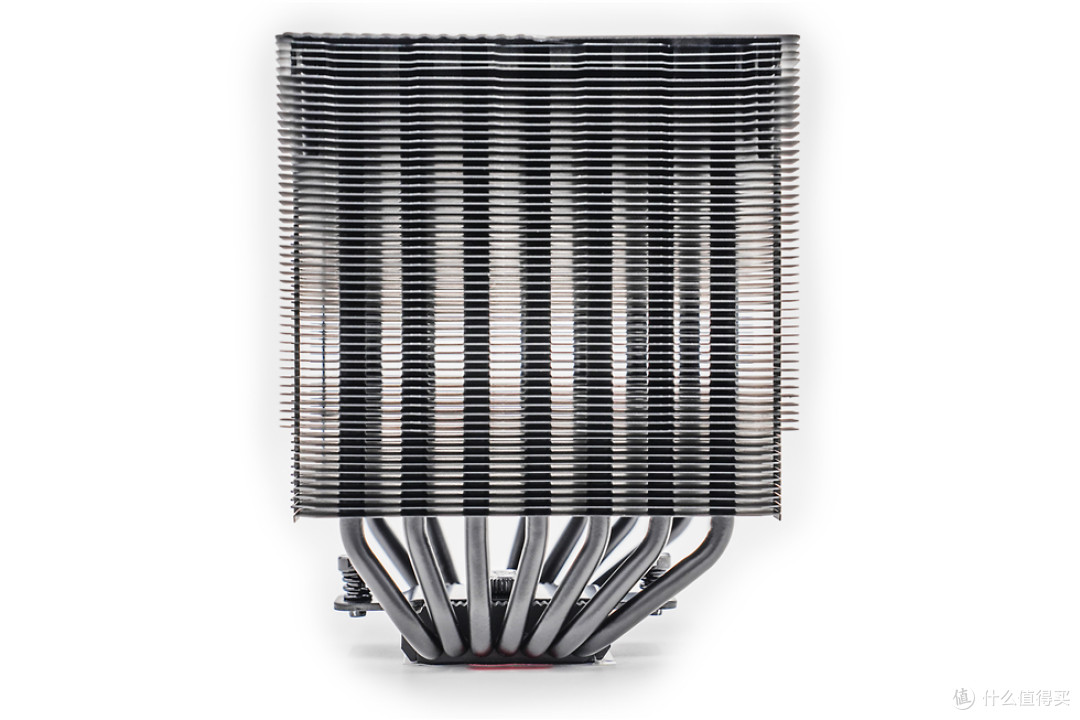

157mm的高度，鳍片穿FIN工艺，采用了避让内存切角处理。

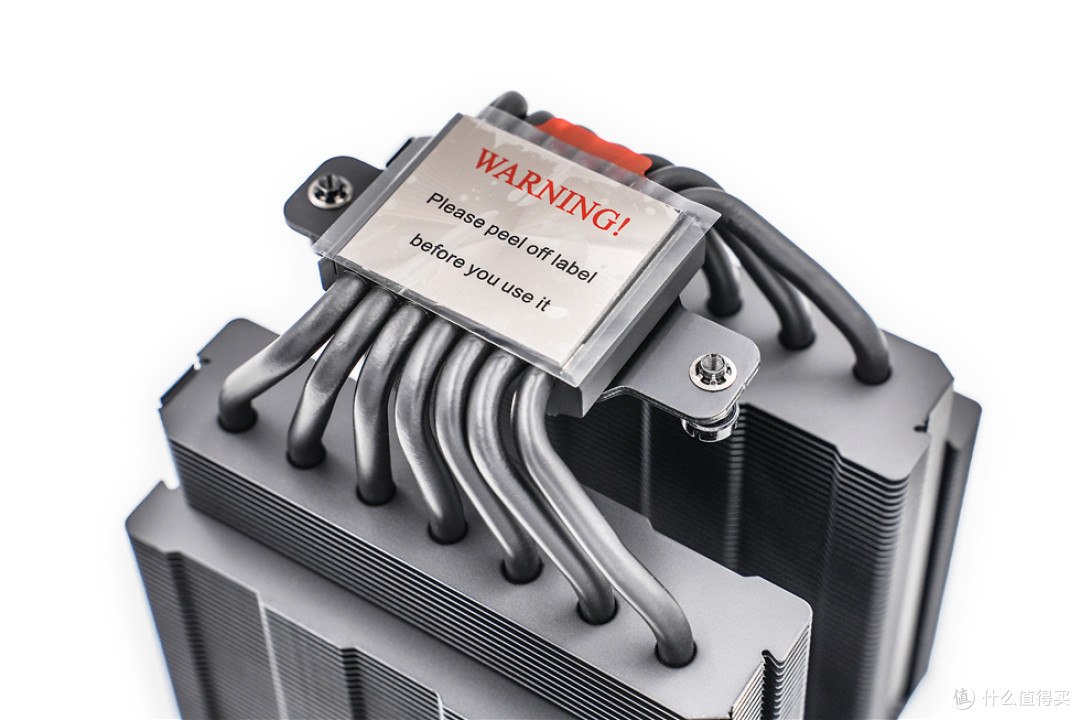

7×6mmAGHP GEN4逆重力热管，不知不觉间逆重力热管技术已经更新到了4.0版本了，表面还有纳米黑化涂层，精工微雕回流焊铜底底座带保护贴。

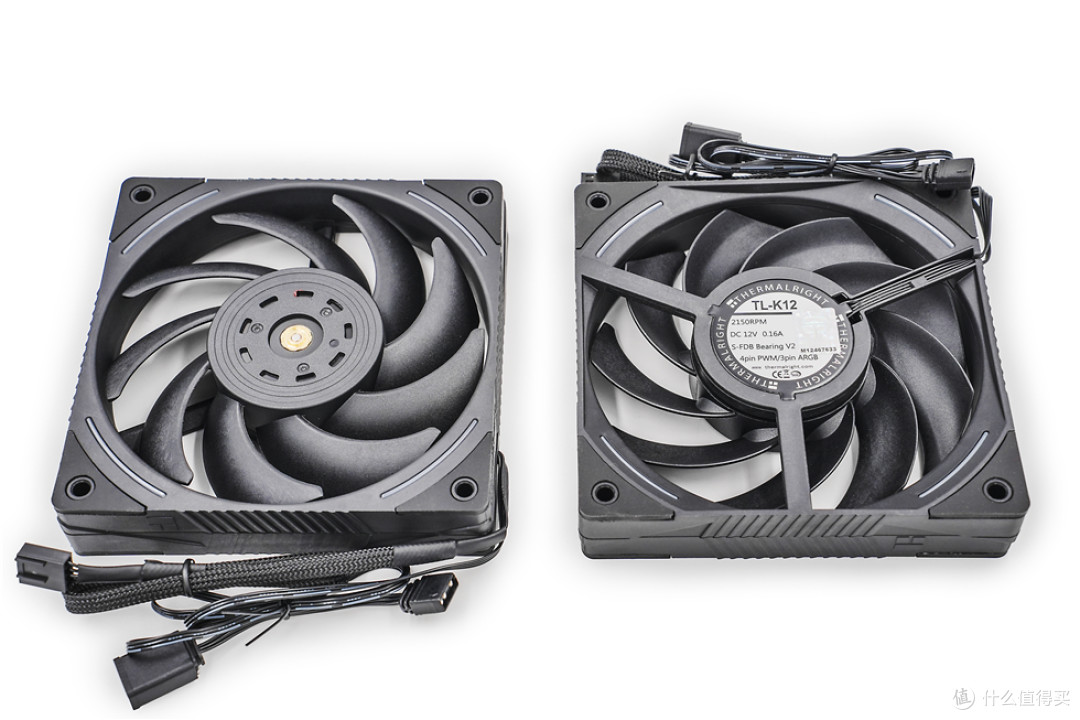

双TL-K12ARGB风扇，转速2150RPM±10%，69CFM的风量，噪音27dB（A），四角都有类肤柔软材质硅胶减震垫，还有ARGB弧形灯条加持，既有灯效，又不抢眼。

电源

电源选择的是华硕（ASUS）的TUF GAMING 装弹手1000W金牌，带原生ATX3.0。

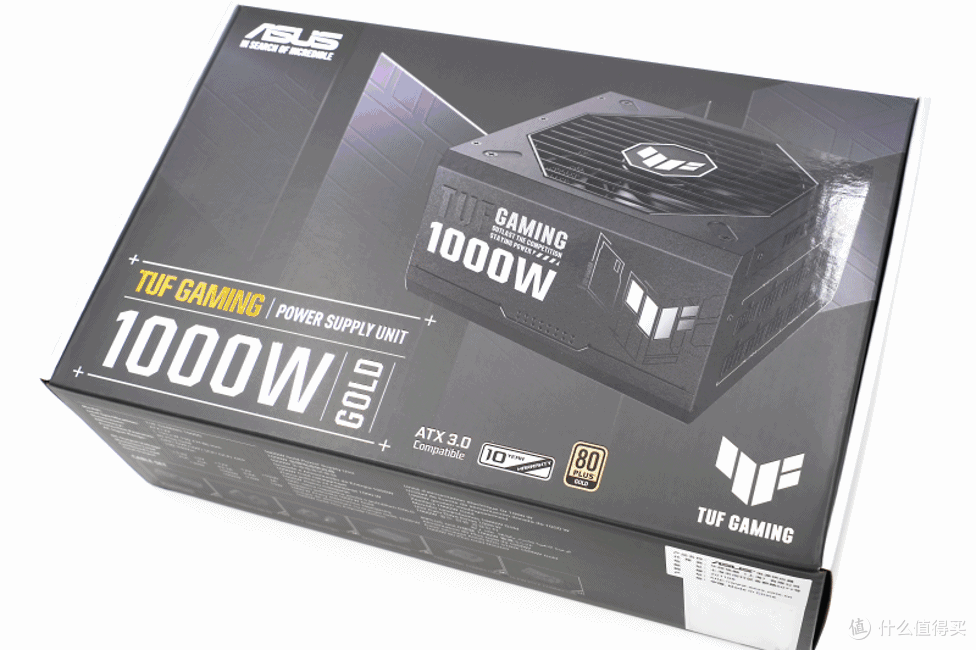

开箱动图先来一张，全家福包括电源本体、电源模组线、束线魔术贴、束线带、固定螺丝和说明书。

内置135mm双滚珠轴承轴流风扇，辅助散热效果拉满。

电源菊花位来一张，能够看到内部电气元件，但看不清保护性PCB涂层，官方标称具有保护性的表面涂层保护整个电路板，以避免因为湿气、灰尘及极端温度导致短路。

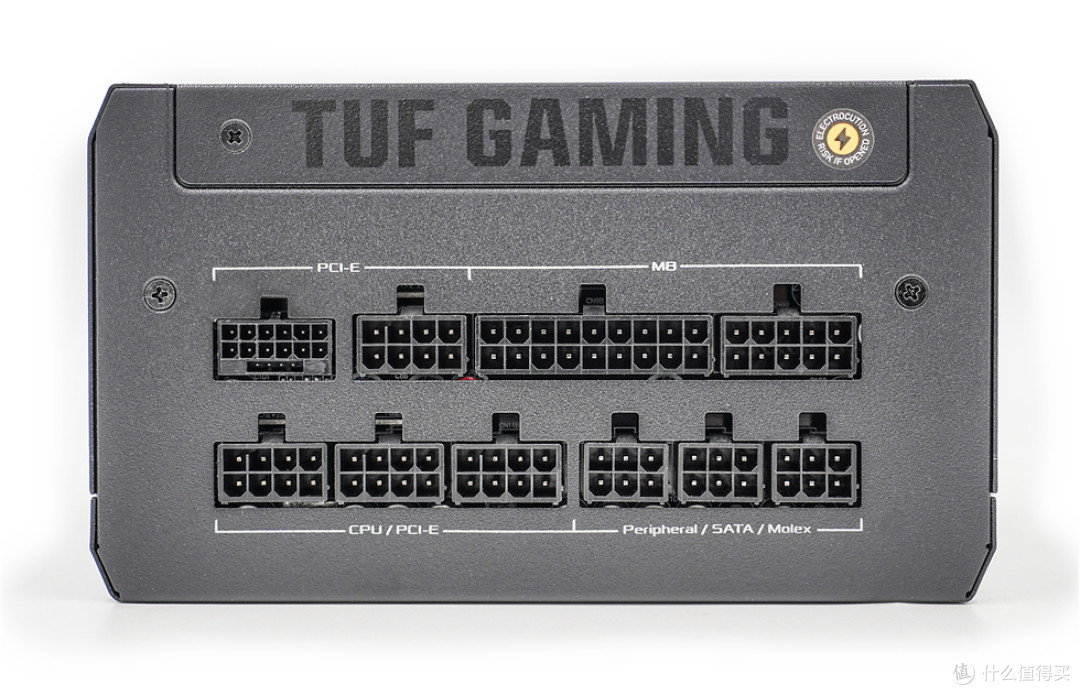

全模组接口设计，注意PCI-E位已经是PCIe 5.0 16Pin接口，最高600W功率输出。

TUF系列向来是硬朗设计风。

电源模组线配齐，包括原生12V HPWR的16Pin供电线等所有线材均是压纹线设计，材质软方便理线且全黑设计，省了定制线的费用~

电动升降桌、桌面支架

之前就有不少朋友建议我好好打理下装机跑测试的工作间，弄个好点的电动升降桌，跑测试和偷偷玩游戏的时候也舒服，再把显示器支架也安上，调整显示器更方便，索性趁着今年618活动入手了北弧的大电动升降桌和显示器支架，整个桌搭展示起来更漂亮了，分享一下。

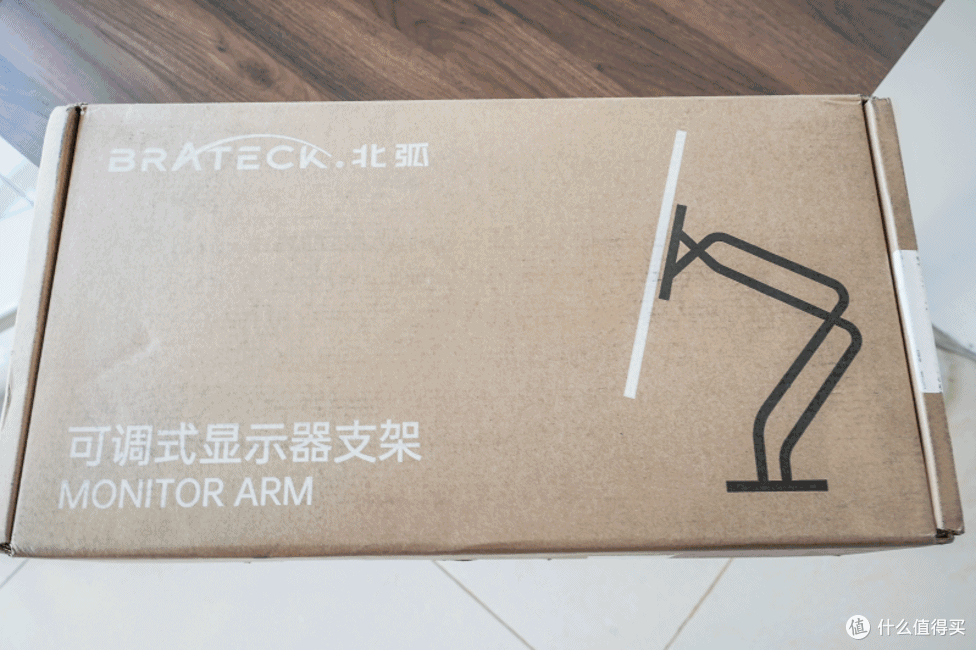

本着性价比优先的考虑和电动升降桌同品牌的显示器支架，E560支架开箱动图先来一张。

显示器底座都比较占地 ，而桌子不靠墙的话，显示器贴桌边放不安全，贴墙远，固定了想换个角度不方便，也是显示器支架好处之一。北弧M5电动升降桌采用了凹槽造型设计，使得显示器支架直接嵌入，整桌靠墙的时候不会发生挤线、贴边不齐等情况，而且可以电源线直接转接到固定在桌面下的插排上，还是很爽的。

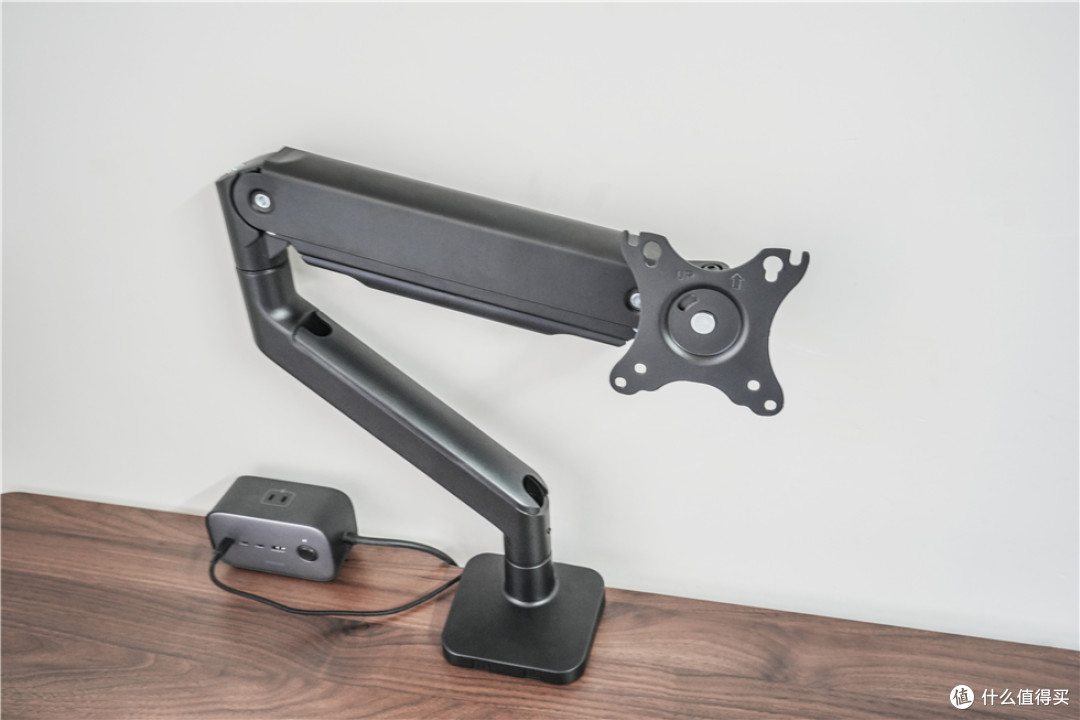

北弧E560支架选的是弹簧版的，一体成型机械铝臂质感很好，最高16kg承重，官方标称适配17英寸-45英寸。

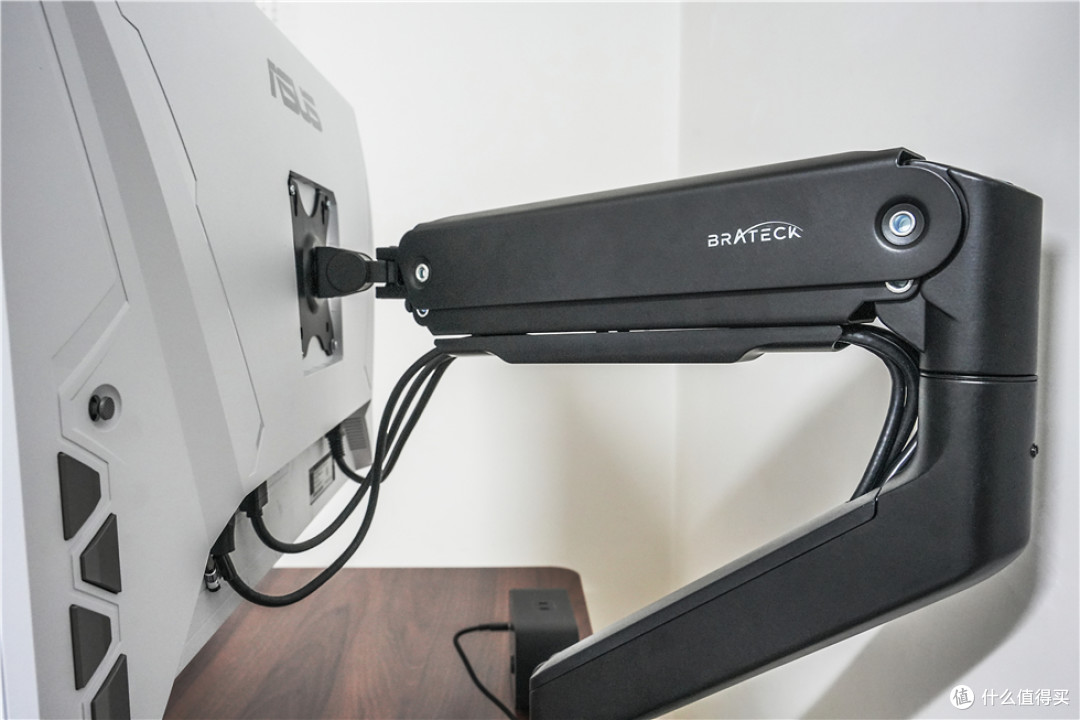

隐藏线收纳设计，走线好说了，用附带的工具调整好托屏力度可以确保显示器悬停角度并让调整角度时力度更舒适。

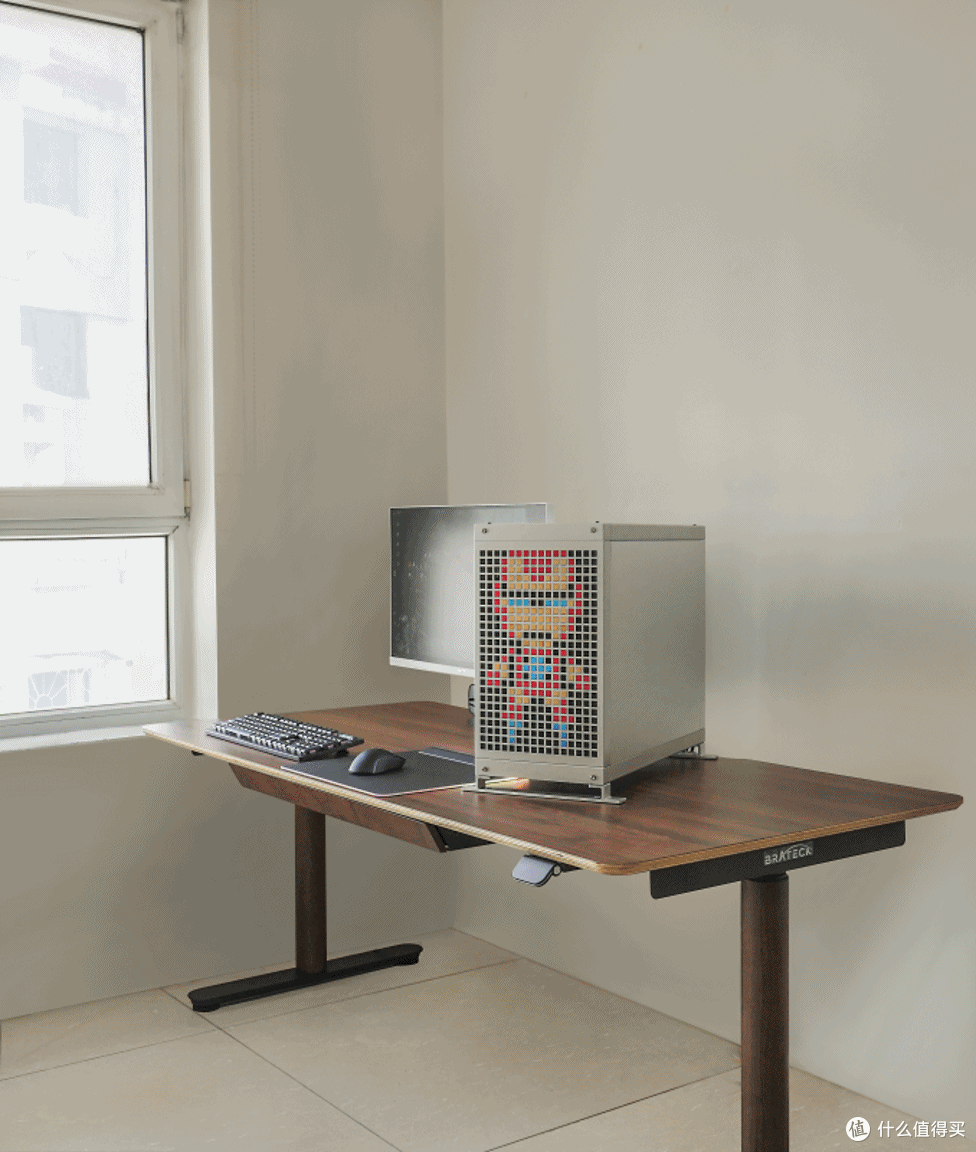

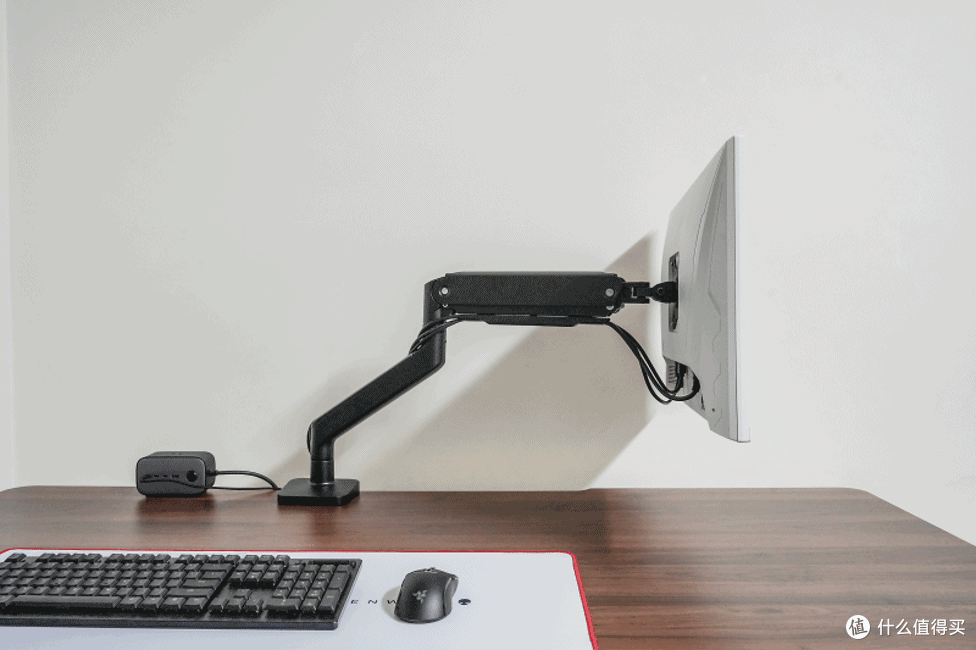

27寸显示器在支架最长拉伸565mm的情况下也可以稳定悬停在各种角度，长度上正好适合北弧M5电动升降桌，我选的是1.6米宽的黑胡桃版本，大桌面让展示装机效果有了进一步提升。

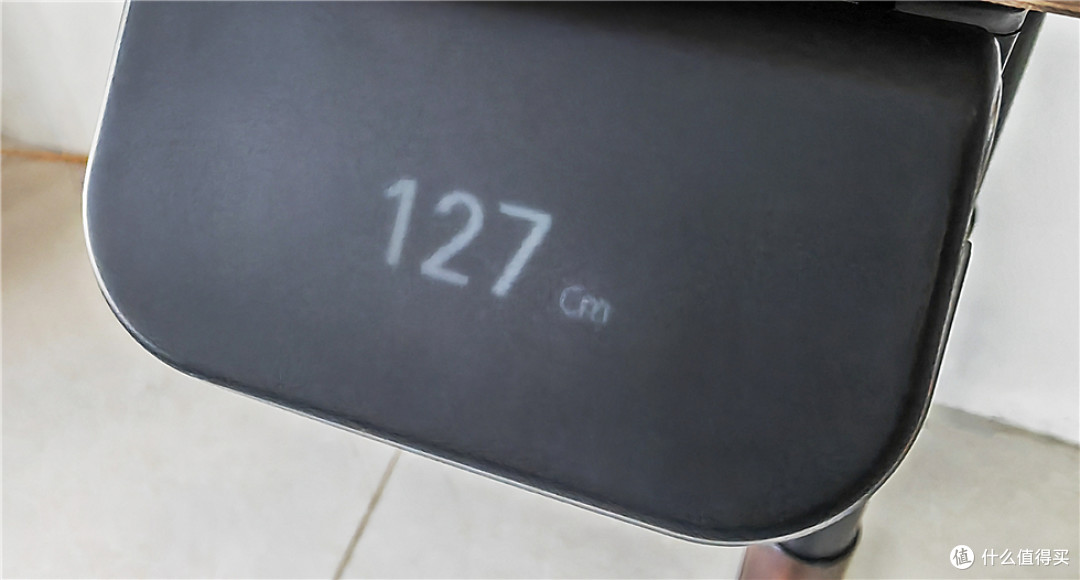

北弧M5电动升降桌采用的拨片式手控自带磨砂效果显示，即时显示高度，操控很方便，记忆高度设定好之后几乎就可以盲操啦（快速拨动两次即可抬升/下降到记忆高度，两个记忆高度之间的切换同理）。

当时考虑北弧M5是当时市面上率先采用博世双电机和博世控制系统的电动升降桌，而且三节立柱桌腿最高高度可达127cm（官方标称126.8cm，拨片显示127cm），最低高度可达61.8cm，官方标称最高承重250斤，完全符合我经常安装重型、大型机箱的展示需求，实际体验升降流畅稳定，非常满意。

本人正好1米8，抬到最高的127cm高度时，上臂和前臂的角度个人感觉很舒服，这个就看个人需要啦。M5的桌面采用了斜切造型设计，显得比18mm更薄，注意看木纹抽屉的角度也是斜切式的。

显示器是华硕的VG27AQML1A-W 27英寸游戏2K显示器，采用IPS 面板，提供可超频至 260Hz刷新率。支持AMD FreeSync Premium,NVlDlA G-Sync compatible及VESA AdaptiveSync技术,可确保超流畅、无撕裂、低延迟的视觉效果。拥有华硕动态影像清晰同步技术(ELMB Sync)和 AMD FreeSync™ Premium，G-SYNC compatible，VESA AdaptiveSync 技术。此外，符合DisplayHDR™ 400 compliance标准，具备 100%SRGB色域。

测试

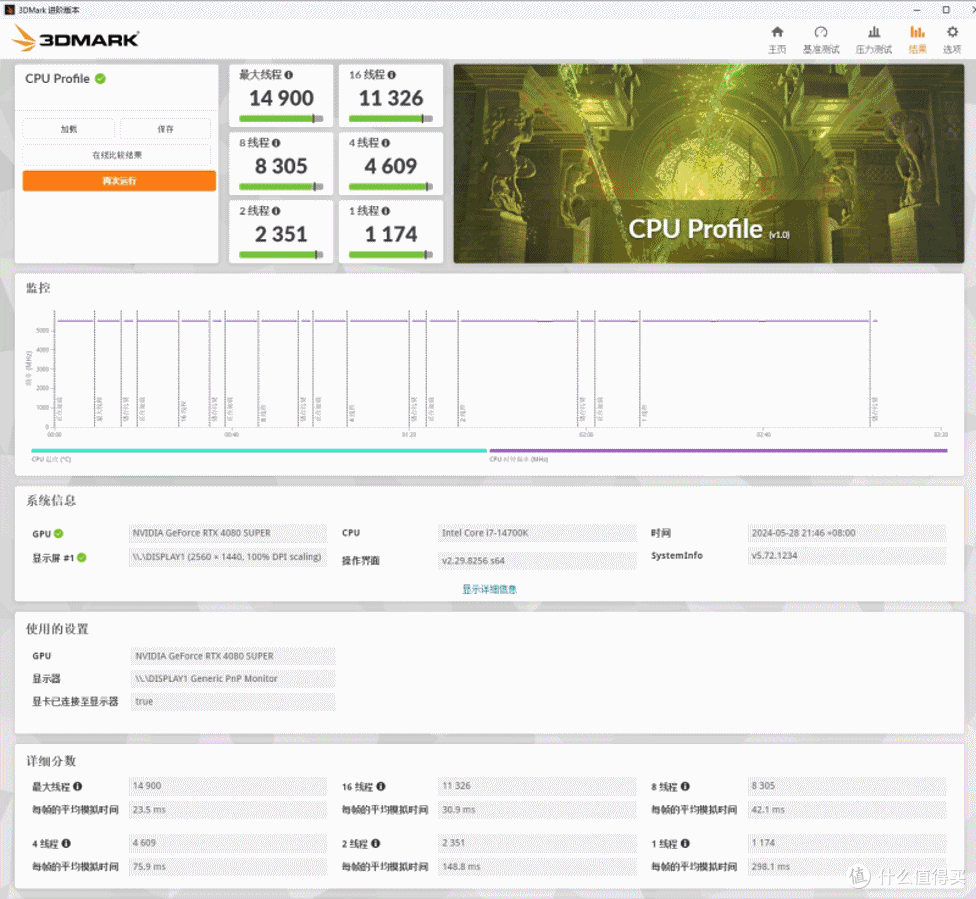

3DMARK CPU PROFILE测试，1线程1174，2线程2351，4线程4609，8线程8305，16线程11326，最大线程14900。
3DMARK Time Spy测试，分数27514，显卡分数28685，CPU分数22346；
3DMARK Time Spy Extreme测试，分数13753，显卡分数14060，CPU分数12240；
3DMARK Fire Strike测试，分数48209，显卡分数58735，物理分数50577，综合分数19969；
3DMARK Fire Strike Extreme测试，分数32673，显卡分数33613，物理分数50933，综合分数18700；
3DMARK Fire Strike Ultra测试，分数17893，显卡分数17494，物理分数50574，综合分数9951；
3DMARK Steel Nomad测试，分数6709，显卡测试67.10FPS；
3DMARK PORT ROYAL测试，显卡分数18273;
3DMARK DLSS测试也跑了一下，DLSS关闭40.49FPS，DLSS开启153.28FPS。

众生平等奥德赛，2K分辨率，画质极高，平均帧率136。
孤岛惊魂5，2K分辨率，画质极高，平均帧率206。

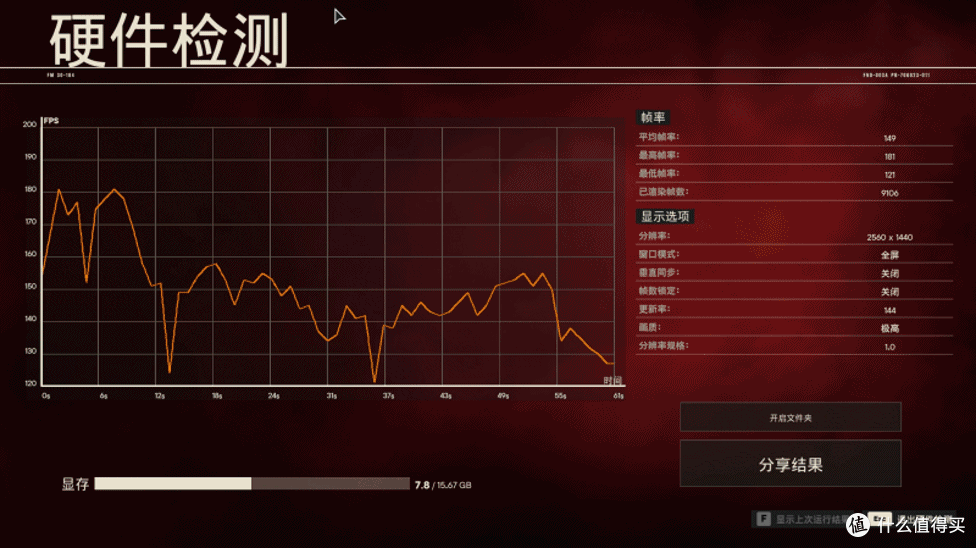

孤岛惊魂6，2K分辨率，画质极高，平均帧率149。
古墓丽影：暗影，2K分辨率，设置如上，平均帧率131。

荒野大镖客2，设置如上，2K分辨率，平均帧数107.94。
赛博朋克2077，2K分辨率，选择快速预设方案光线追踪：超速，平均帧数82.78。
战争机器5，2K分辨率，设置如上，平均帧数143.7。

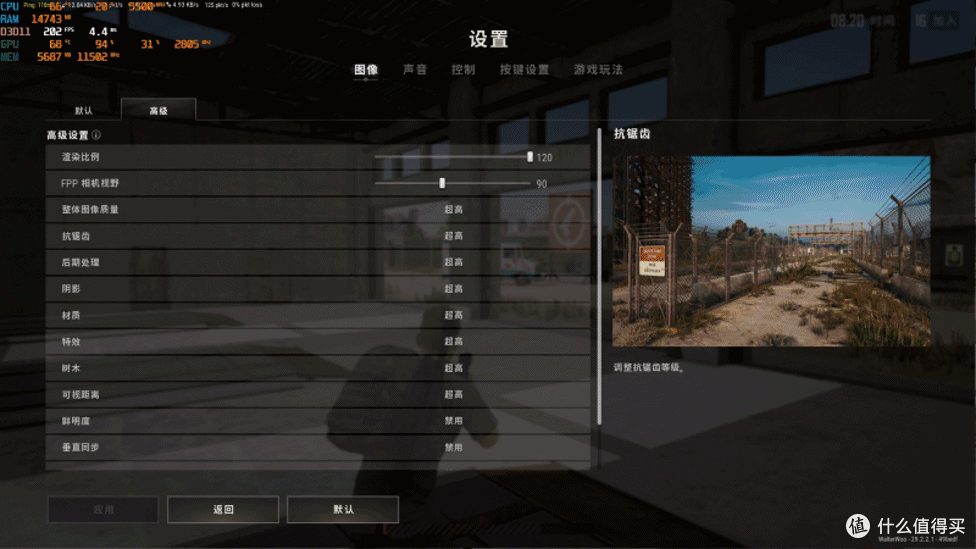

吃鸡设置如上图，渲染比例开到120，效果最高，2K分辨率，帧数在210-270浮动。

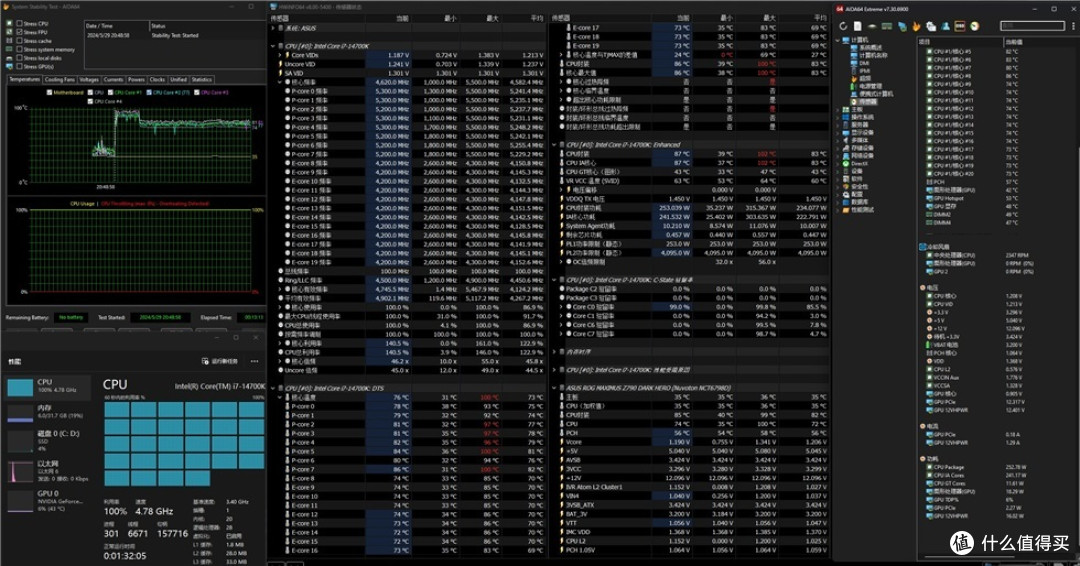

室温24℃，默认设置，单烤FPU跑了13分钟温度稳定——CPU温度76℃、CPU核心87℃，CPU封装87℃，CPU核心电压1.20V左右，CPU功耗稳定在253W左右，频率全核全核5300/4200MHz。

以上就是本次独一无二的专属设计——ABEE 像素2机箱+ROG MAXIMUS Z790 DARK HERO主板+索泰4080 SUPER装机的全部内容，收工~
