拆解报告：UGREEN绿联65W氮化镓快充充电器X550

前言

充电头网拿到了绿联一款65W氮化镓快充充电器，这款充电器采用绿联旗下新一代快充时尚外观设计，整体小巧精致，同时配有折叠插脚，便于日常携带与收纳。

充电器还配备时下主流USB-C接口，支持最大65W快充，足以满足笔电到手机等设备的快充需求。下面充电头网就带来绿联这款65W氮化镓充电器的拆解，一起看看内部的方案和用料。

绿联65W氮化镓快充充电器开箱

包装盒正面印有UGREEN绿联品牌、充电器名称、外观以及卖点等，采用了氮化镓技术和智能温控技术，可为手机、平板等设备快充，60分钟可为MacBook Air 13充电70%。

背面印有充电器参数和商家信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

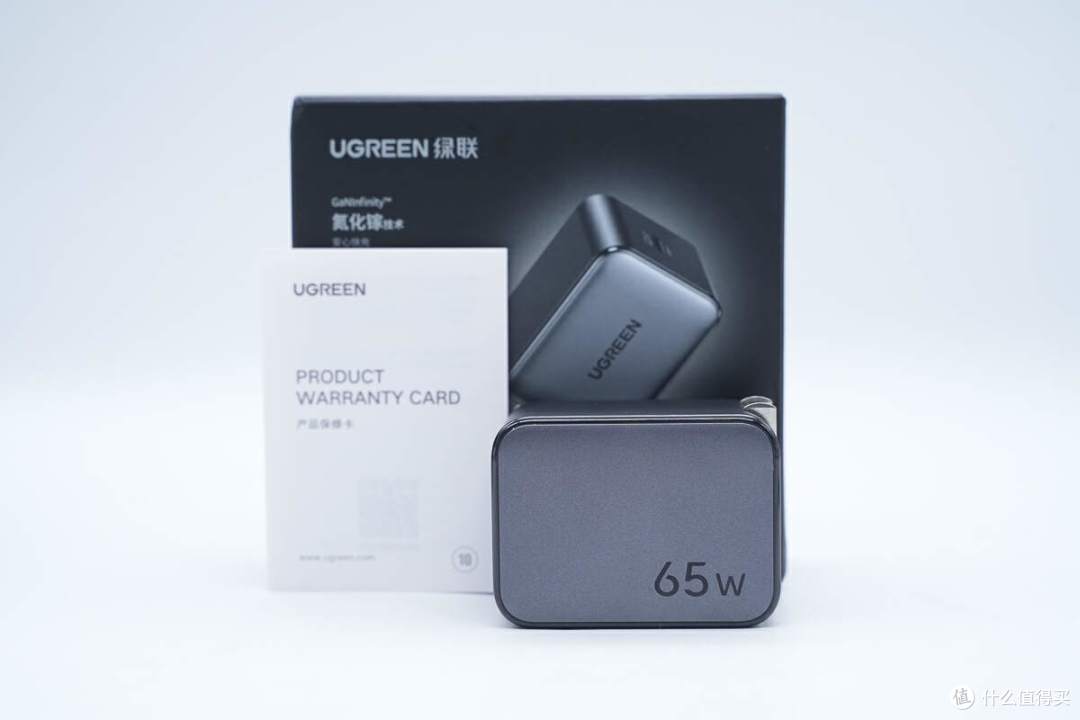

包装内含充电器和产品保修卡。

绿联65W氮化镓充电器X550延续经典ID设计，机身正背面外壳喷刷银灰色涂料，高光亮面边框装饰，整体十分商务范。

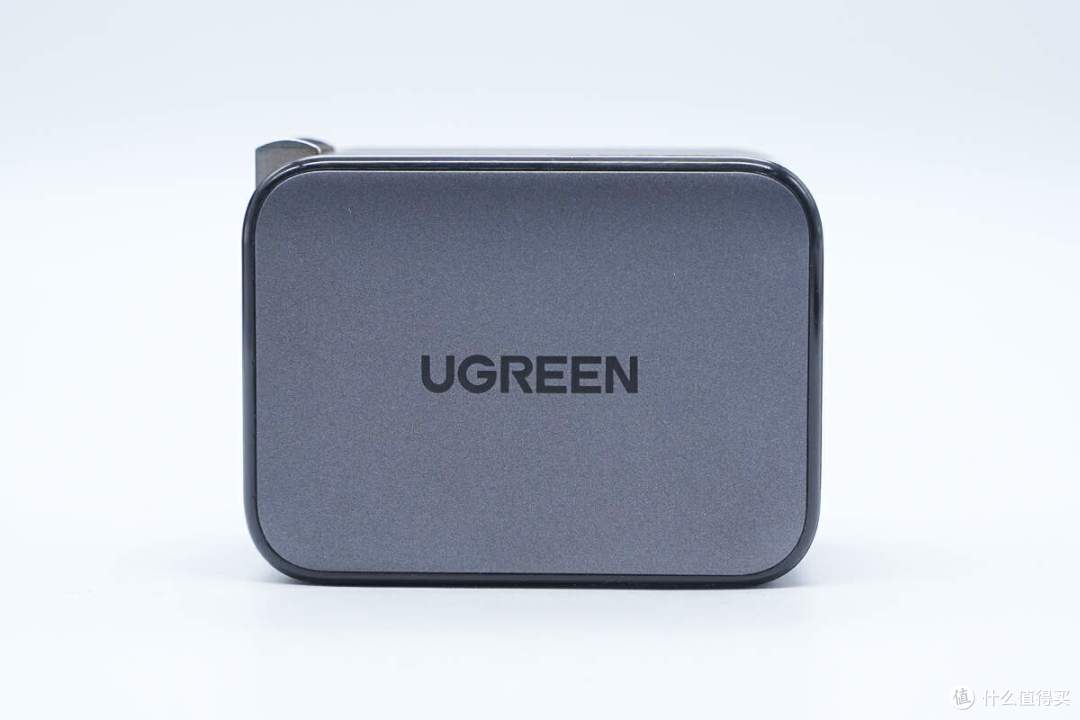

机身正面印有UGREEN品牌。

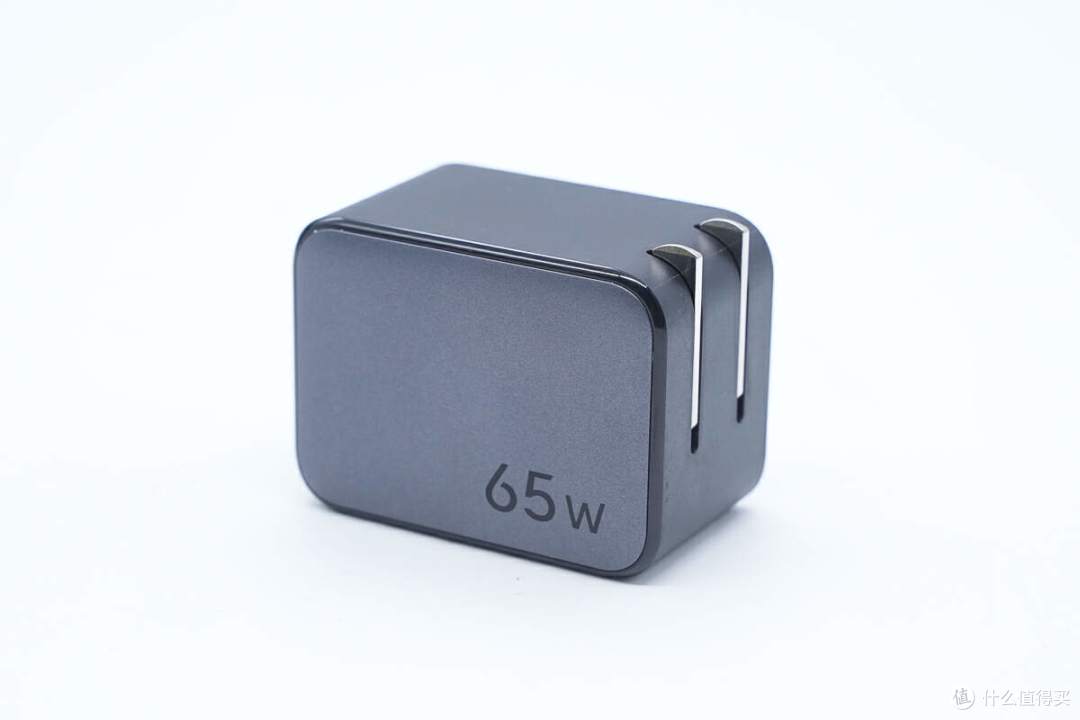

背面右下角印有65W字样。

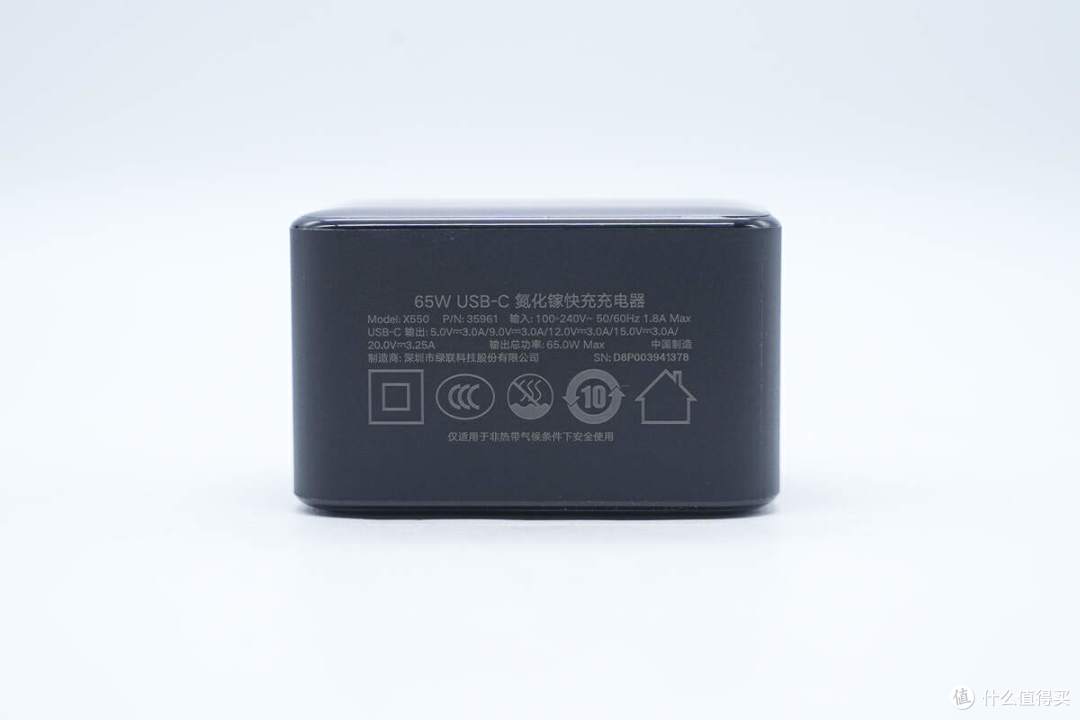

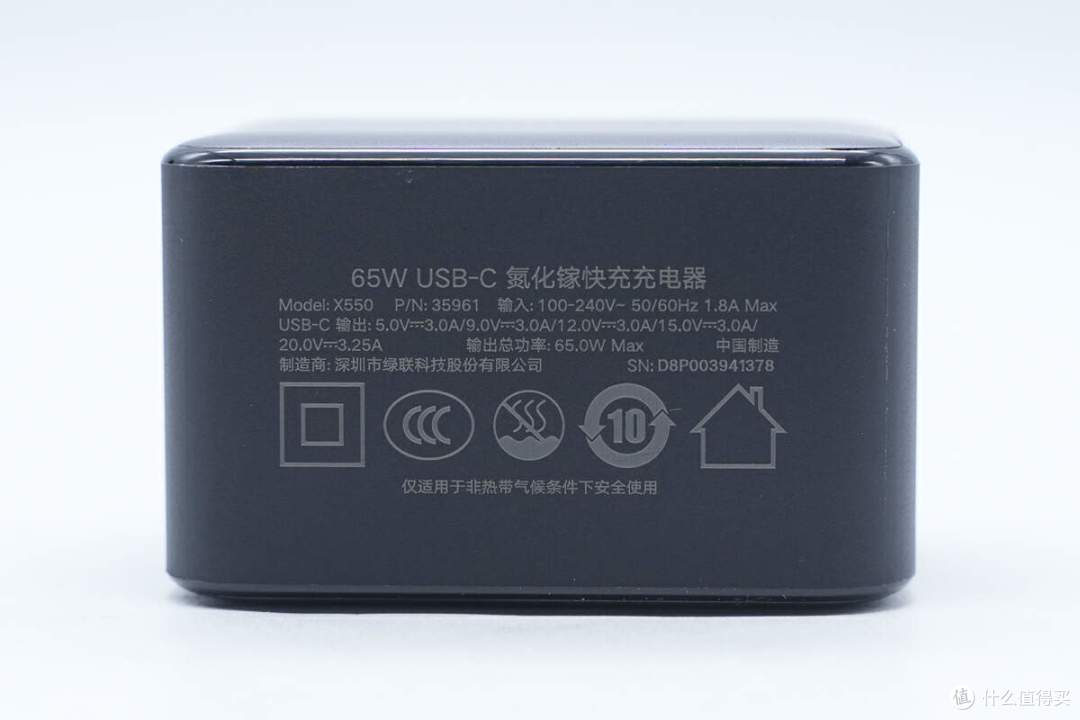

侧身外壳上印有产品参数。

充电器参数特写

型号：X550

输入：100-240V~50/60Hz 1.8A Max

USB-C 输出：5V3A、9V3A、12V3A、15V3A、20V3.25A

输出总功率：65W Max

制造商：深圳市绿联科技股份有限公司

充电器通过了CCC认证。

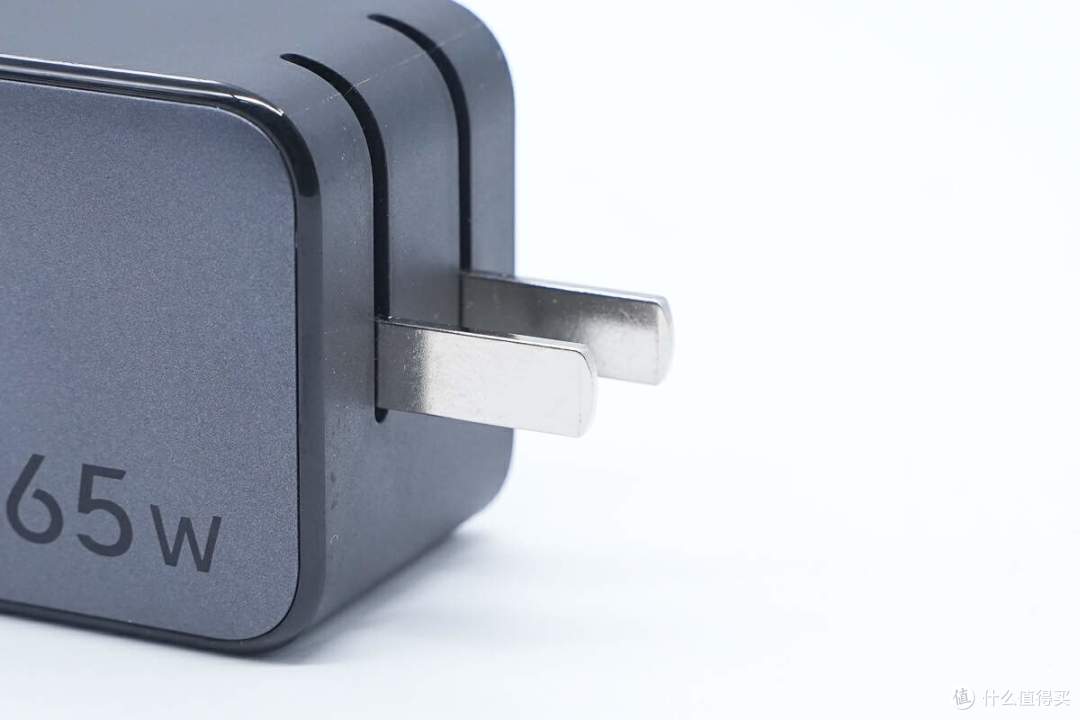

充电器配备可折叠国标插脚。

输出端配置单USB-C接口，接口上下分别印有USB-C和笔电、手机标识。

实测充电器机身长度为54.24mm。

宽度为40.62mm。

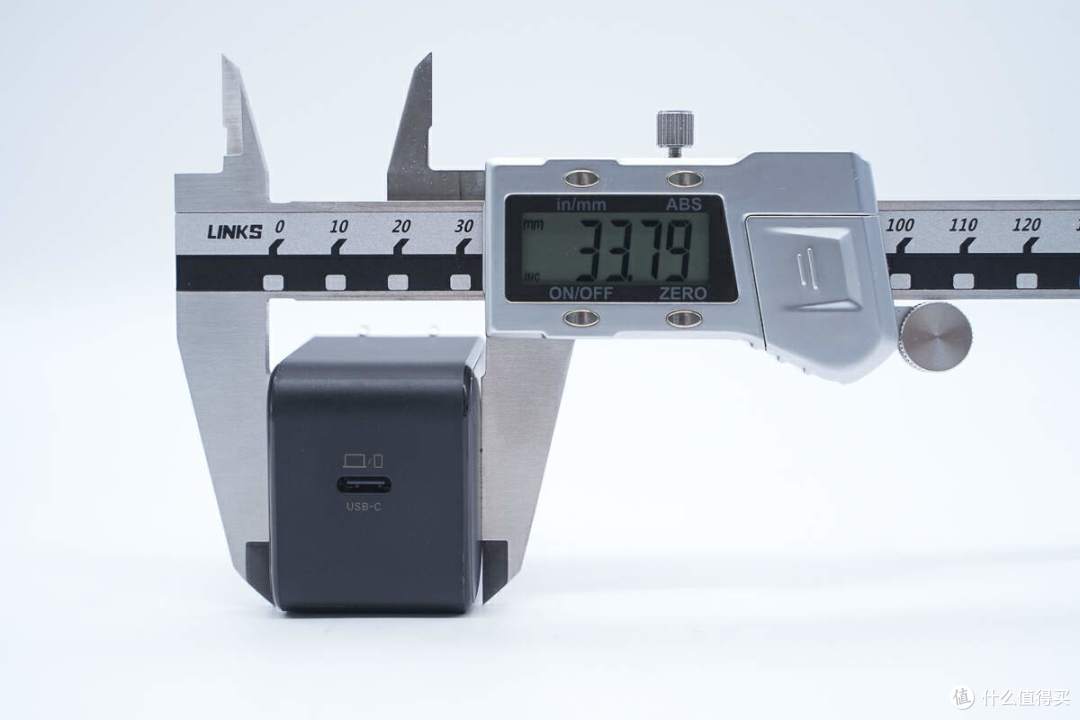

厚度为33.79mm。

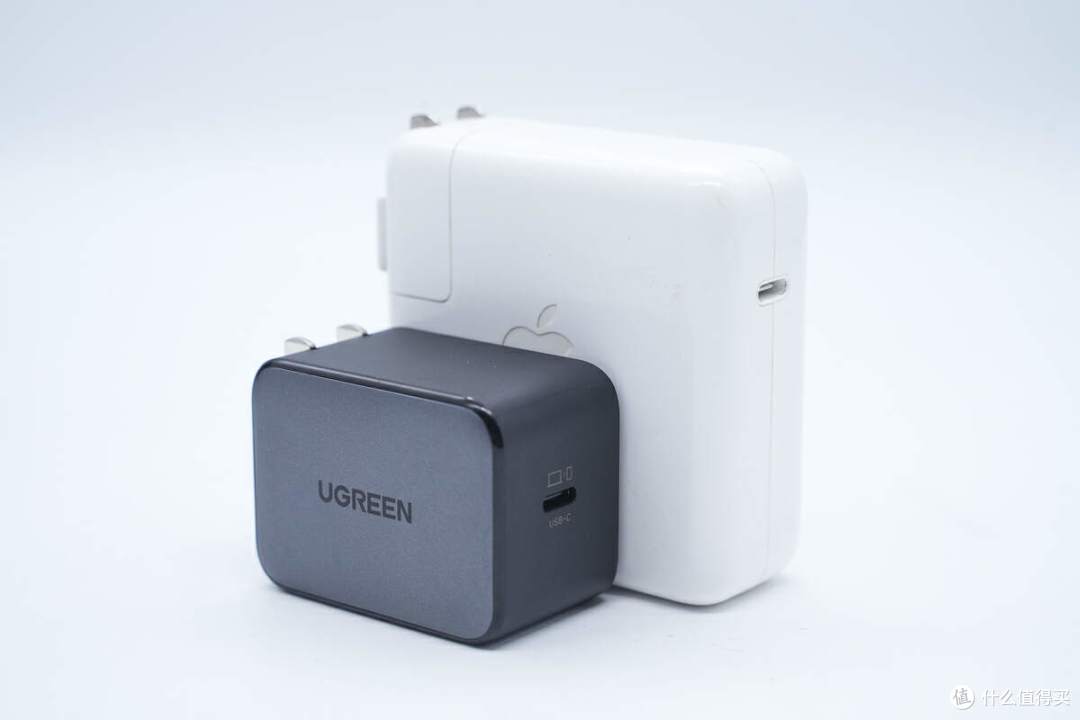

和苹果61W充电器对比，体积优势明显。

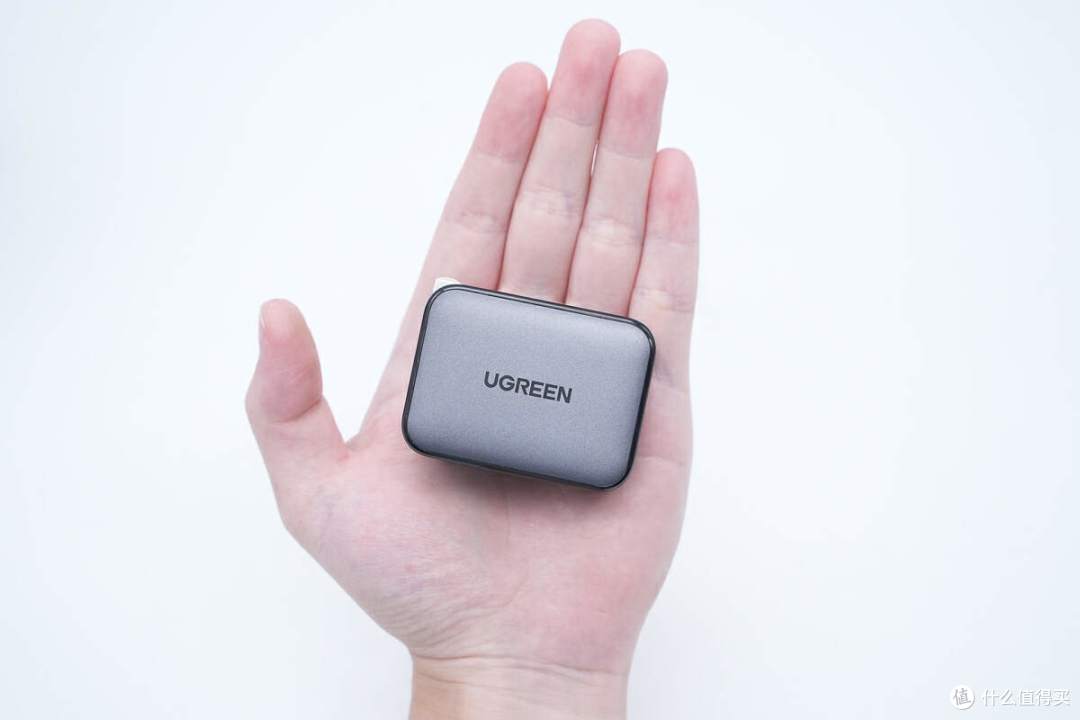

充电器拿在手上的大小直观感受，小巧精致。

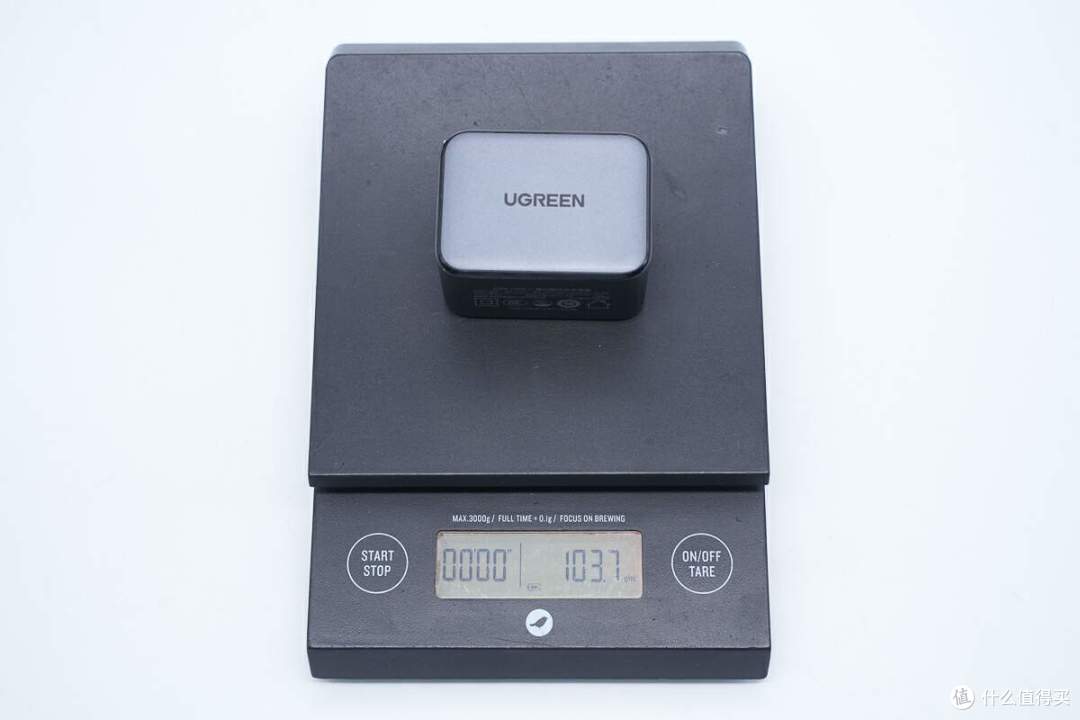

另外测得充电器净重约为104g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、SCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-11V4.5A一组PPS电压档位。

使用这款充电器给苹果iPhone 15 Pro Max充电，测得充电器接口端输出功率约为26.29W。

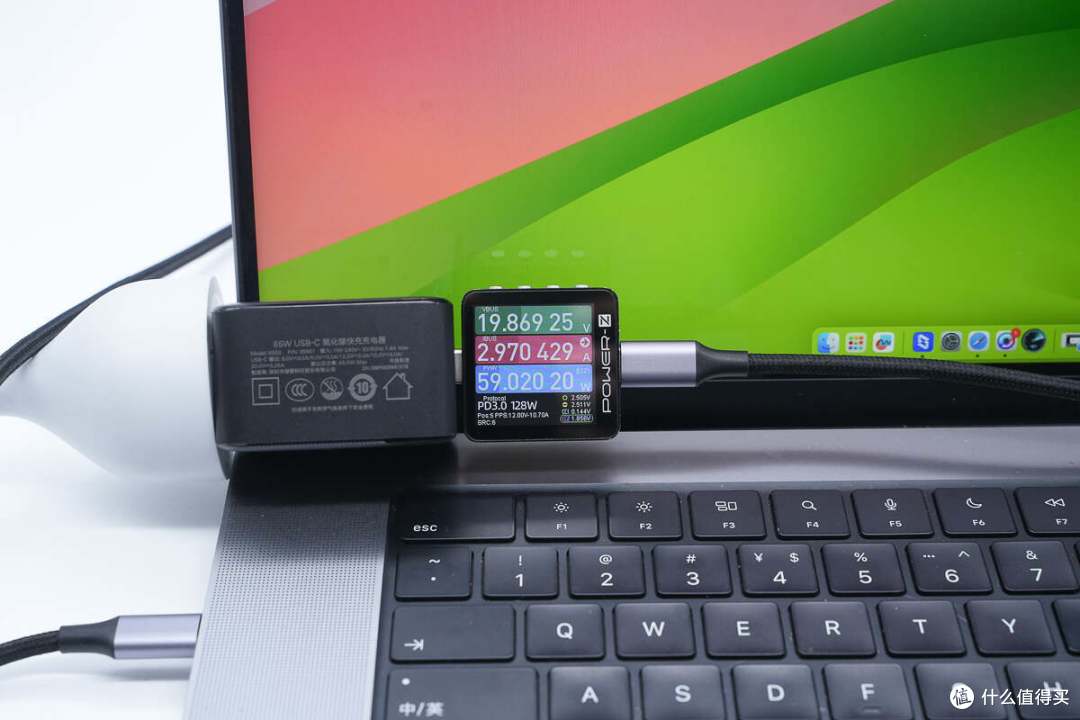

给苹果MacBook Pro充电，测得充电功率约为59W。

绿联65W氮化镓快充充电器拆解

切割开充电器外壳取出PCBA模块。

壳体对应插脚处贴有胶带绝缘。

PCBA模块正面器件间填充灰色导热胶，一侧贴有保护海绵。

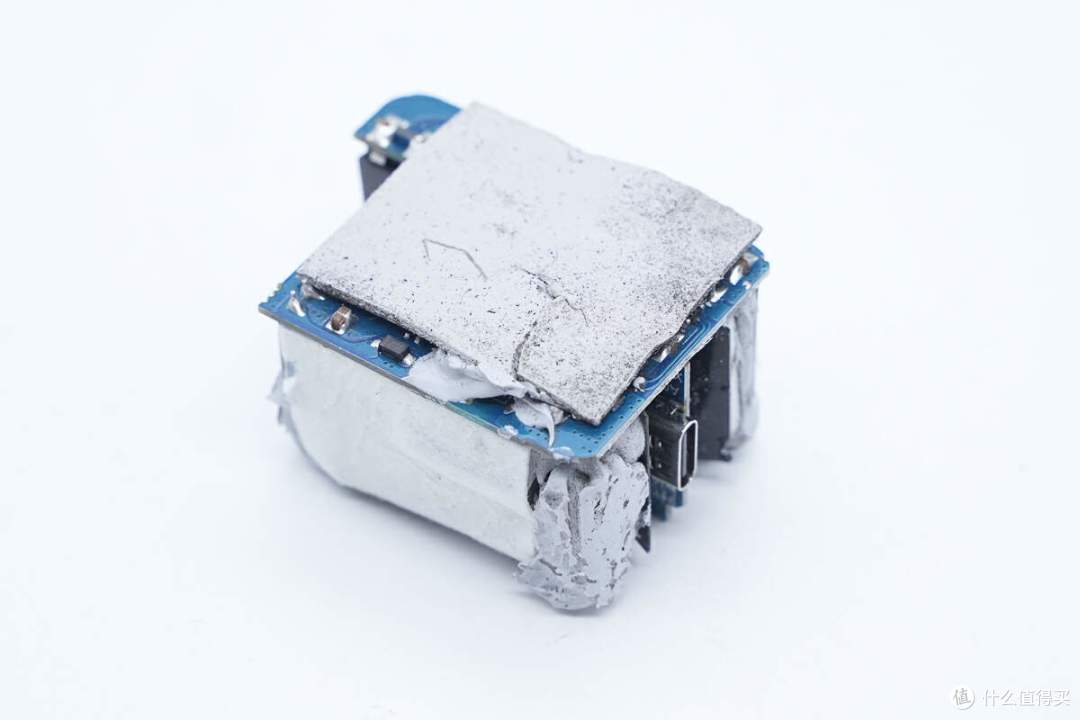

模块底部覆盖导热垫。

测得PCBA模块长度为47.33mm。

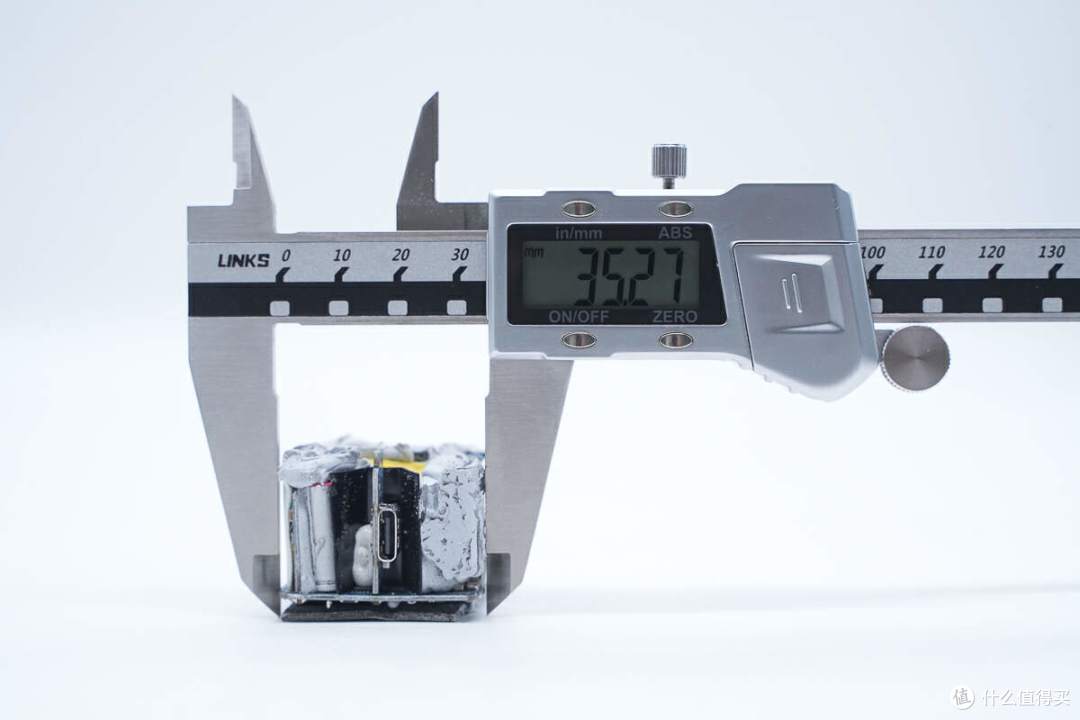

宽度为35.27mm。

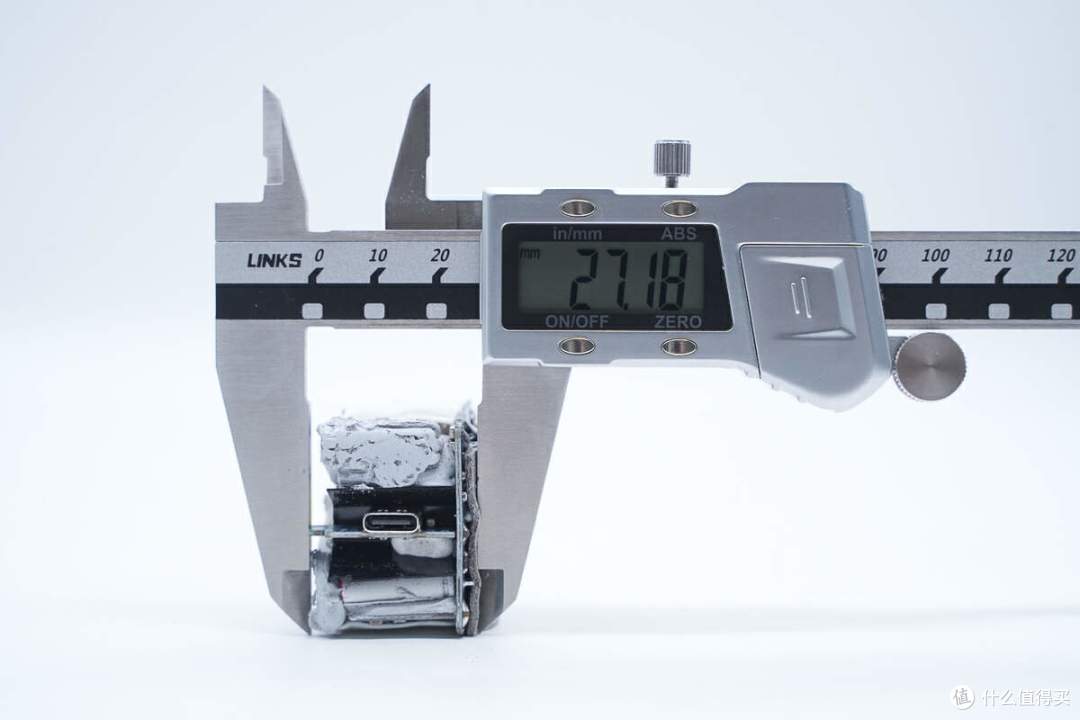

厚度为27.18mm。

将导热胶清理干净，主板上还设有四块小板，充分利用内部空间，器件布局紧凑。

主板背面设有开关电源主控芯片以及贴片Y电容。

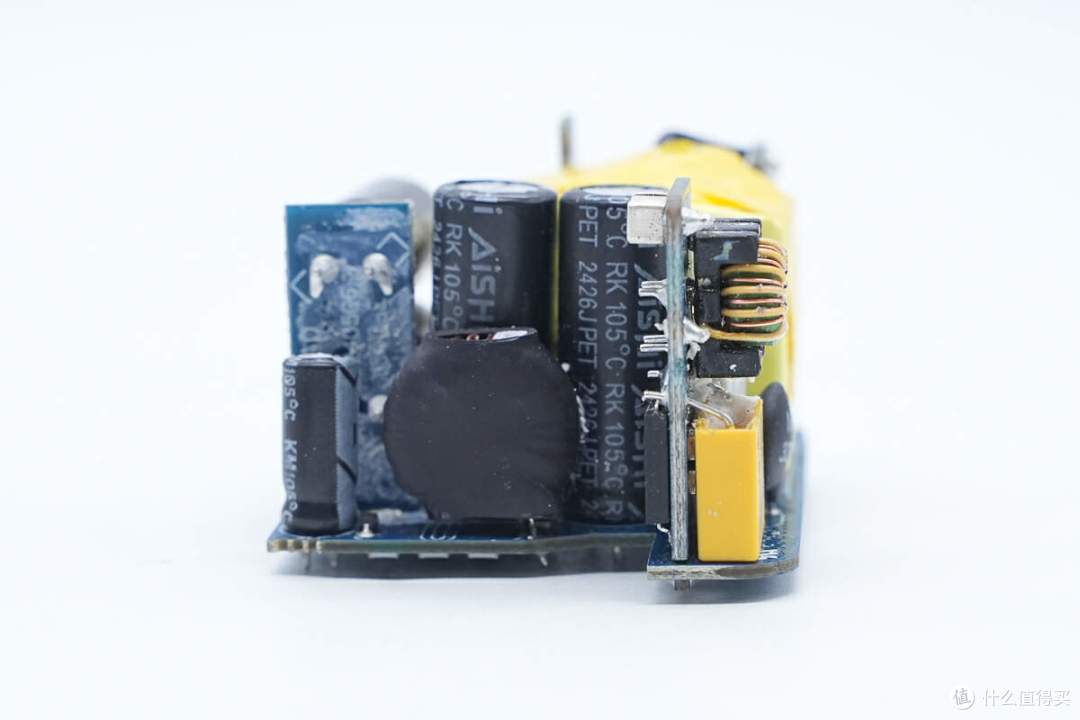

输入端一览，主板前端设有滤波电感、高压滤波电解电容等，突出部分焊接一块小板。

将小板拆下，正面设有共模电感和安规X2电容。

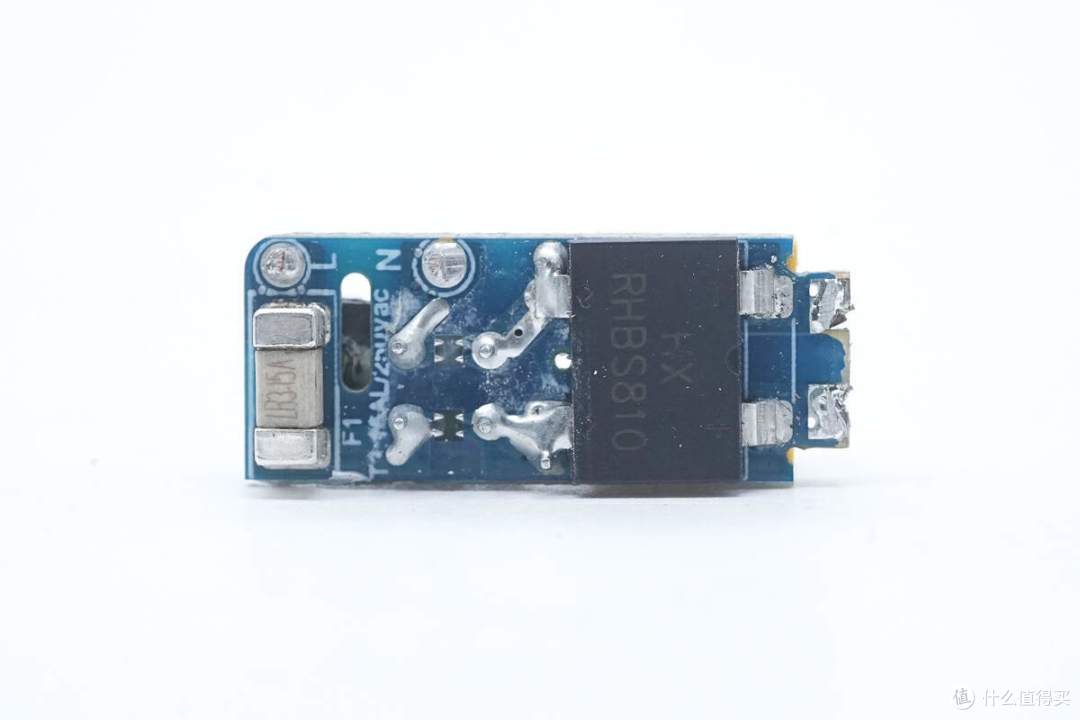

小板另一面设有贴片保险丝以及整流桥。

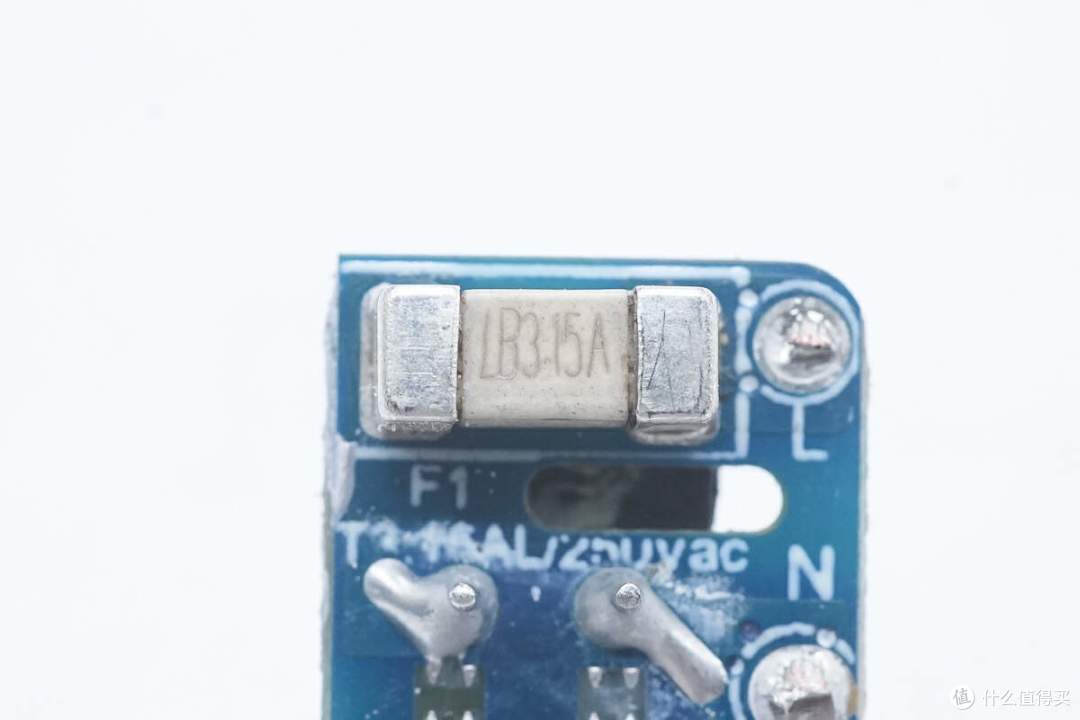

贴片保险丝来自蓝宝，额定电流3.15A。

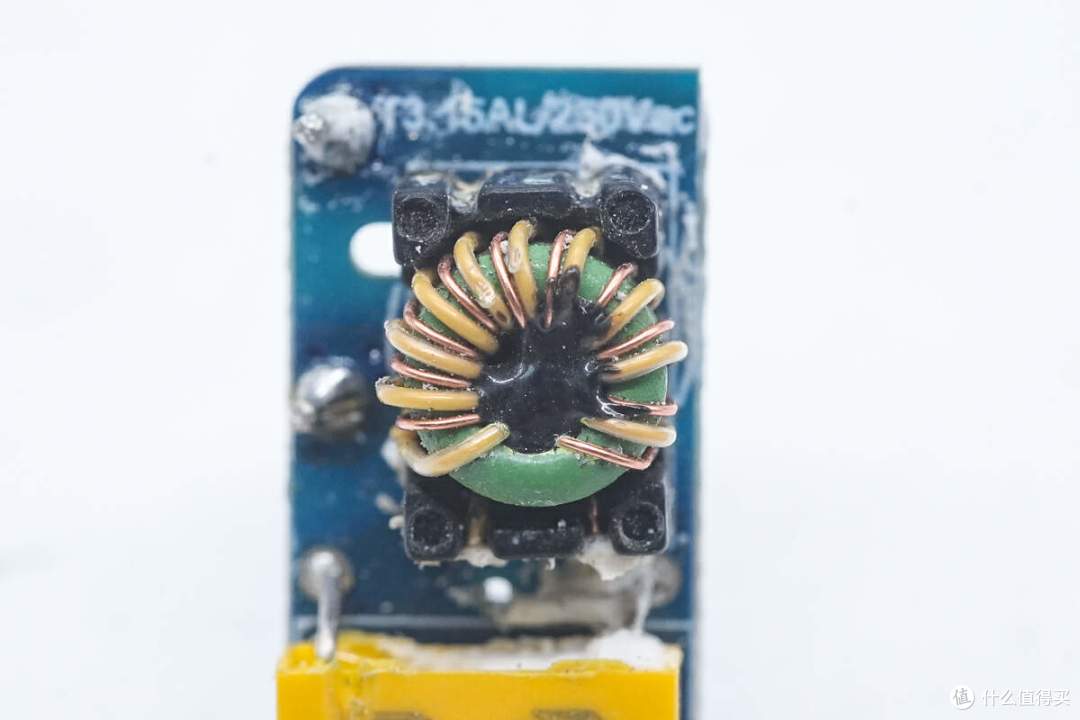

共模电感双线绕制，用于滤除EMI干扰。

安规X2电容来自DGCX成希电子，容量0.1μF。

NTC热敏电阻特写，用于抑制上电浪涌电流。

整流桥来自Huxn慧芯，型号RHBS810，为快恢复型，规格为8A 1000V。

两颗高压滤波电解电容来自AiSHi艾华，规格为400V 27μF。

滤波电感外套绝缘管。

模块一侧设有主控芯片供电电容以及两颗高压滤波电解电容，其中一颗还套有绝缘胶套。

两颗高压滤波电解电容也是来自艾华。

规格都是400V 27μF。

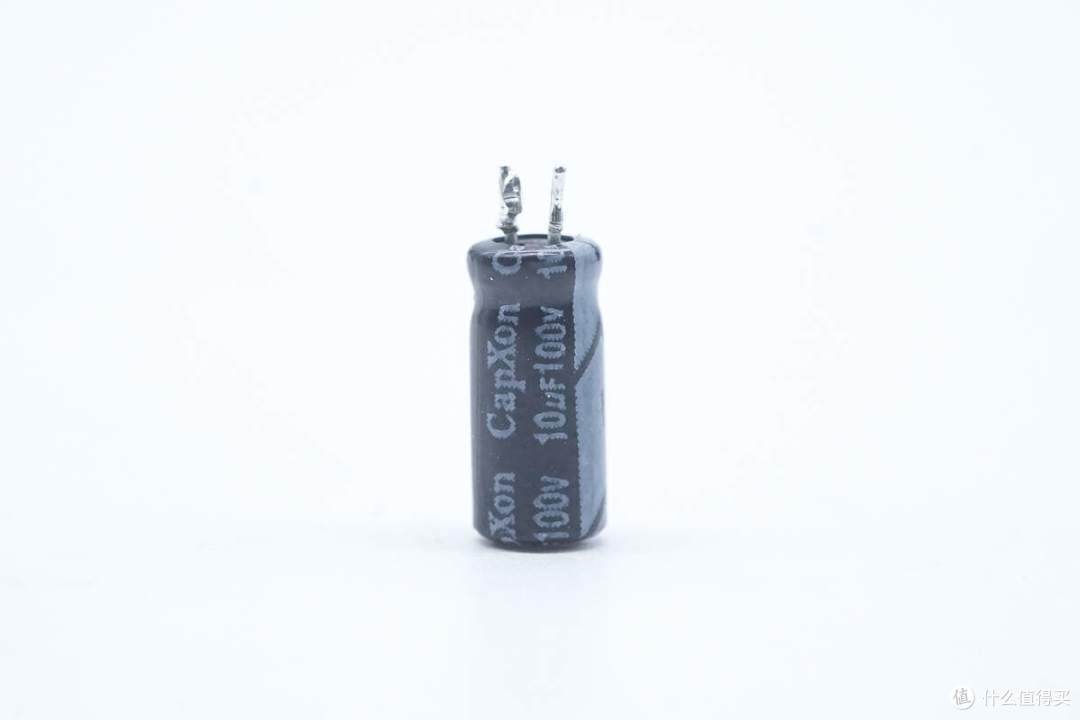

主控芯片供电电容来自丰宾，规格为100V 10μF。

模块另一侧除设有NTC热敏电阻和热保护器外，还有变压器以及输出端的同步整流小板。

小板正面设有同步整流管以及焊接铜块增加散热面积。

板子背面对应铜块处露铜加锡帮助散热。

电源主控芯片SC3107C来自南芯科技的全集成芯片系列POWERQUARK®。该芯片采用南芯自研的全集成高压隔离封装，内置了原边控制器，氮化镓功率管，高速隔离数字通讯模块SC-PQLINK®，同步整流控制器和协议芯片。实现了用一颗芯片替代传统方案中的五颗芯片。

POWERQUARK®系列芯片的高集成度大幅度减少充电器外围元件数量，具备开发周期短，产品性价比高的优势。芯片内置的高速数字隔离通信模块SC-PQLINK®，不仅带来比光耦更高的系统可靠性，同时还实现了次级控制。芯片利用次级控制优势实现了原边软开关和主动式同步整流，提升了电源的整体效率，并降低散热要求。

POWERQUARK®系列芯片内部集成了协议功能，支持UFCS融合快充，PD快充以及多种主流私有定制协议。芯片内部还集成了软启动，供电过压保护，逐周期电流限制，输入欠压保护，输出过压保护，输出过电流保护和输出短路保护等多种功能和保护。为快充电源的稳定和安全保驾护航。

变压器特写。

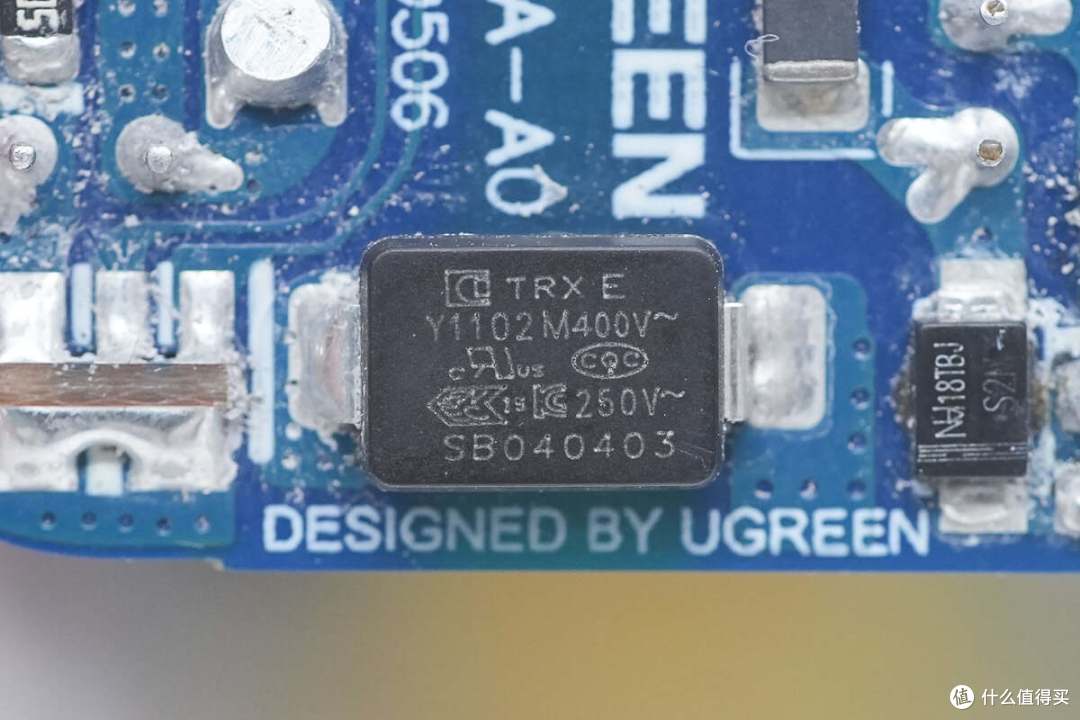

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

同步整流管来自上海维安，型号WMB080N10L，NMOS，耐压100V，导阻6.3mΩ，采用PDFN5060-8L封装。

输出端一览，USB-C母座焊接在小板上，左侧设有一颗输出滤波固态电容，主板上设有一颗输出VBUS开关管。

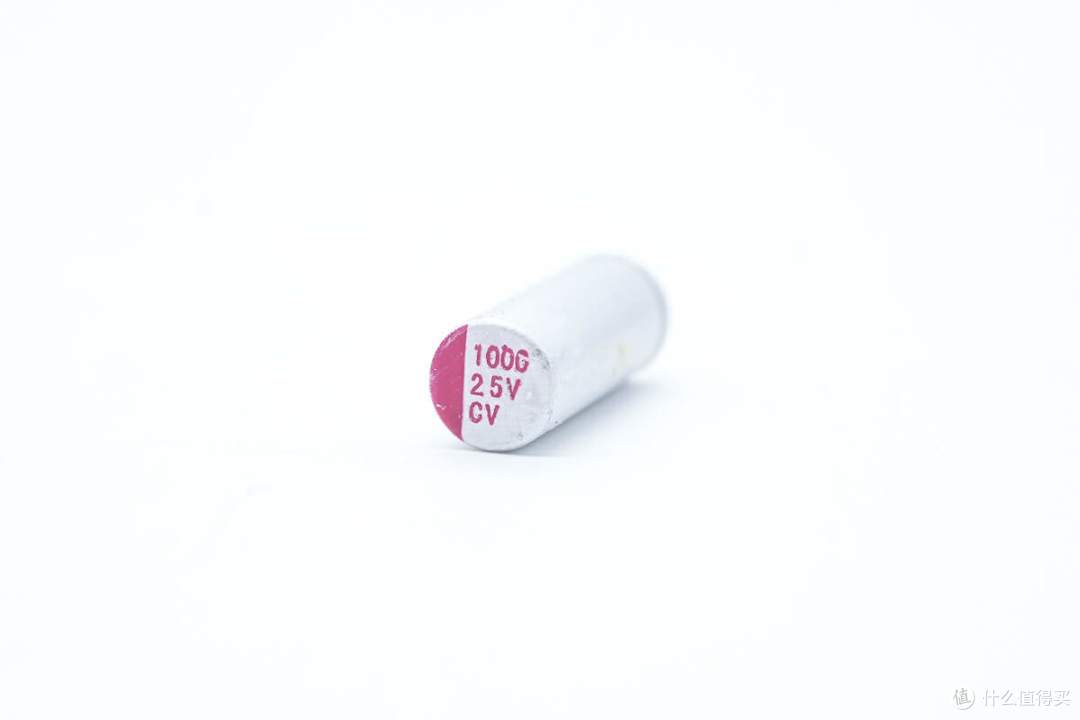

同步整流输出滤波固态电容特写，规格为25V 1000μF。

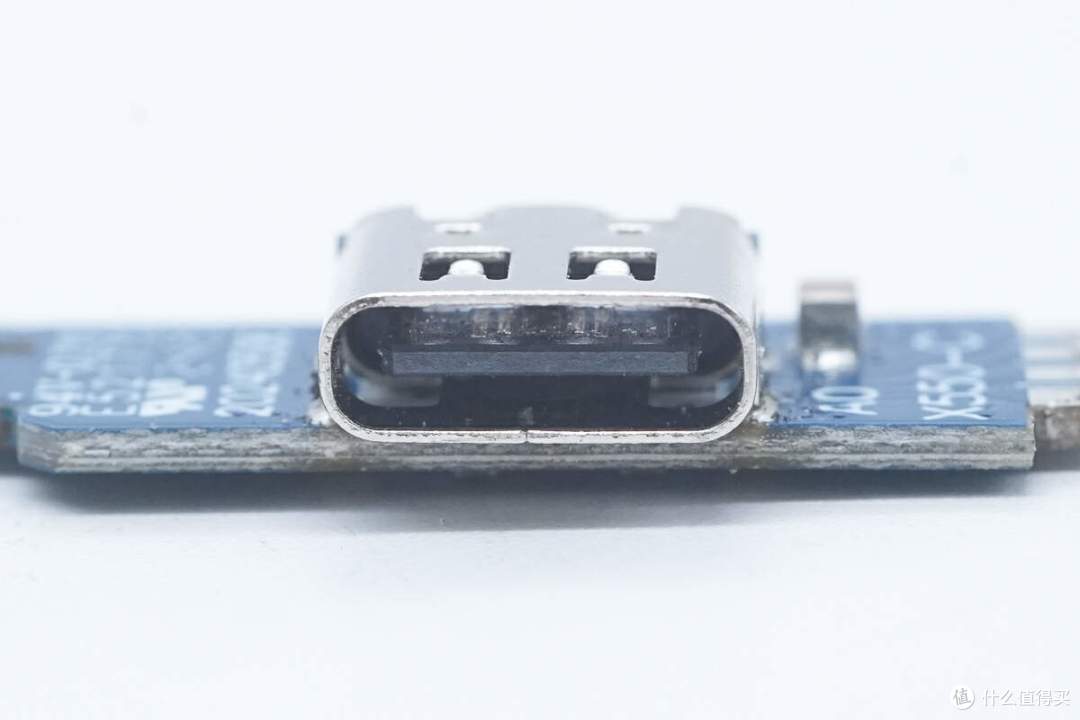

USB-C母座特写。

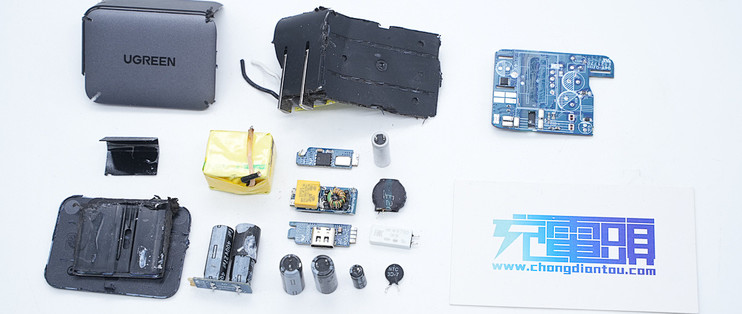

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上绿联65W氮化镓充电器的核心器件清单，方便大家查阅。

绿联65W氮化镓充电器延续新一代家族外观设计，机身尺寸做得相当小巧，加上配置折叠插脚，便携属性拉满。接口兼容FCP、SCP、AFC、QC3.0、PD3.0、PPS等主流快充协议，实测为手机、笔电充电的功率表现都不错，可以满足用户日常快充需求。

充电头网通过拆解了解到，绿联这款氮化镓充电器采用南芯科技POWERQUARK®高集成度芯片方案，在反激电源架构上实现了ZVS功能，大幅度提升电源的转换效率。同时用一颗芯片便实现了传统充电器中五颗芯片才能实现的功能。

本次拆解实例可见在功率器件方面仅需配置一颗同步整流管和输出VBUS开关管，大大简化了电路设计，在系统成本、可靠性以及加速产品上市等方面更具优势。回到充电器本身，还使用艾华品牌电容滤波，器件打胶帮助散热，做工用料可靠。
