Haylou嘿喽是东莞市猎声电子科技旗下的音频品牌，也是最早一批小米生态链企业。旗下产品包括了无线音频、智能穿戴、IOT等品类。Haylou PurFree是其旗下首款骨传导蓝牙耳机产品，荣获了2022年度IAI全球设计奖(制造类)——工业产品设计最佳大奖。
嘿喽Haylou PurFree骨传导耳机在外观方面采用了挂耳式设计，骨传导传音，开放双耳、无感佩戴。功能配置上，采用高质量密闭振子，360°封闭式音腔，避免漏音；通过Directional audio定向技术，保证声音集中和低频下潜；还支持双麦克风cVc通话降噪，智慧双连，拥有8h的续航时间。下面来看看这款产品的详细拆解报告吧~
一、Haylou PurFree骨传导耳机开箱
Haylou PurFree骨传导耳机包装盒采用了抽屉式结构设计，正面设计有模特佩戴耳机的场景图，“Haylou”品牌LOGO，以及产品名称和型号。
包装盒背面展示有2022德国红点奖获奖标识，耳机外观设计，以及产品功能特点：高通QCC3044、骨传导开放聆听、IP67防水等级、双麦通话降噪、8小时续航、双设备连接。
包装盒内部物品有耳机、充电线和一副耳塞。
耳机充电线采用了USB-A to 磁吸接口，充电更加便捷。
Haylou PurFree骨传导耳机整体外观一览，采用了挂耳式设计，硅胶+钛合金材料，支持随意弯曲，可根据头型自适应调节，实现舒适稳固的佩戴体验。
耳机左侧外观一览，腔体设计有“HAYLOU”品牌LOGO。创新天鹅颈挂耳式轮廓，采用了符合人体工学的多点支撑设计，使佩戴舒适稳固。
耳机右侧外观一览，品牌LOGO下方设置有一颗指示灯。
耳机指示灯特写，用于反馈蓝牙配对状态和剩余电量信息。
右侧腔体底部的加/减功能按键和磁吸接口特写。
耳机骨传导发声单元外观一览，左耳上银色铭牌同时也是耳机的多功能按键。
右耳腔体上的通话麦克风开孔特写。
右耳上的通话降噪麦克风特写。
经我爱音频网实测，嘿喽Haylou PurFree骨传导耳机重量约为28.2g。
我爱音频网采用ChargerLAB POWER-Z KT001便携式电源测试仪对Haylou PurFree骨传导耳机进行充电测试，输入功率约为0.98W。
二、Haylou PurFree骨传导耳机拆解
进入拆解部分，取掉耳机左侧腔体的外部硅胶套。
撬开盖板，腔体内部设置电池单元。
腔体内部结构一览，发声单元和右侧导线连接到电池保护板上。
导线与保护板通过插座连接，便于生产组装和测试。

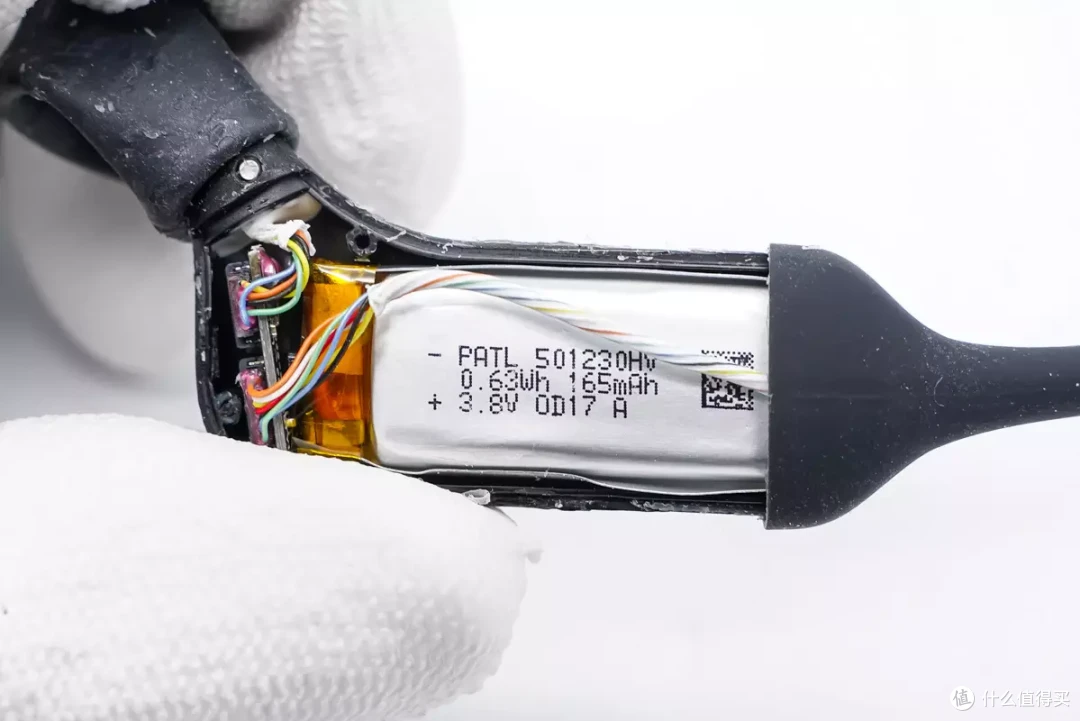

挑开连接器，取出电池，腔体内部结构一览。

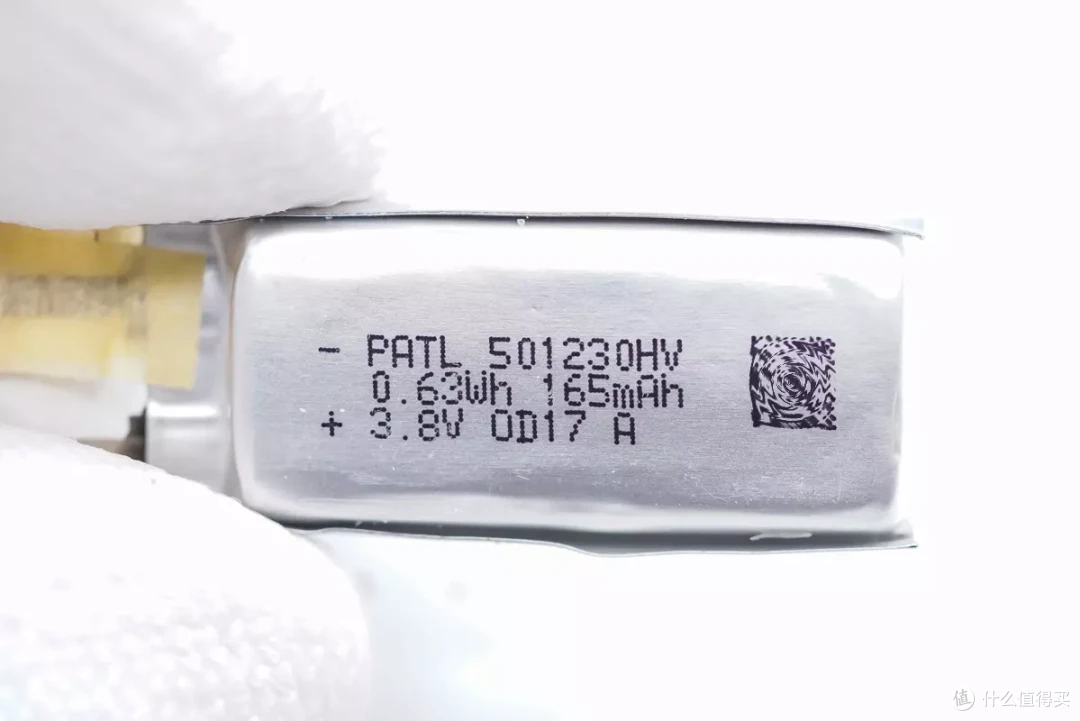

耳机内置电池型号：PATL 501230HV，容量：0.63Wh/165mAh，电压：3.8V，来自PATL小锂新能源。
电池保护板上的两个导线插座特写。
电路保护板另外一侧电路一览，导线焊接点位置有一颗锂电保护IC。
导线与小板连接的插头特写。
拆开音腔盖板，内部结构一览。
掀开耳机骨传导振子单元，下方设置有功能按键小板，使用粉色胶水固定。

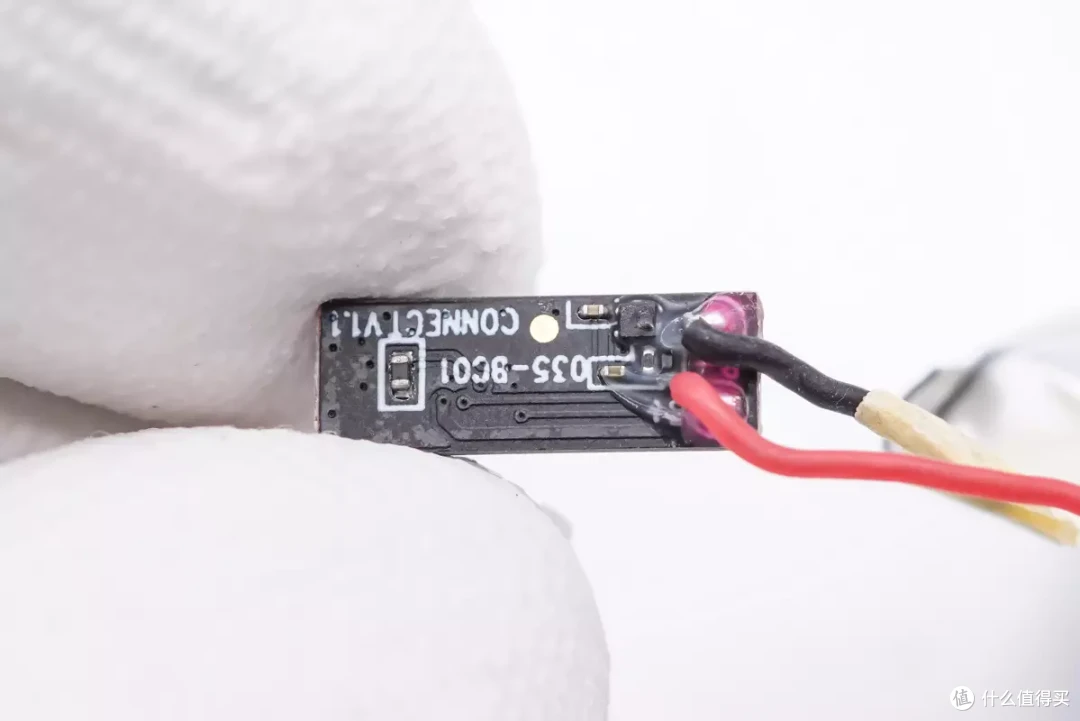

功能按键小板另外一侧电路一览。
小板上的微动按键特写，支持暂停/播放、接听/挂断、上下曲切换等功能。
腔体底部结构一览，功能按键设置橡胶帽。
骨传导振子单元正面特写。
骨传导振子单元背面特写。
骨传导振子与一元硬币大小对比。
经我爱音频网实测，骨传导振子单元宽度约为12.39mm。
长度约为21.82mm。
厚度约为5.63mm。
取掉硅胶外衣，拆解右侧腔体。
撬开盖板，内部设置主板单元。
主板内侧同样通过插座连接发声单元和左侧组件，侧边腔体壁上电源输出小板通过导线焊接连接主板。
挑开连接器，取出主板和电源输出小板。
腔体壁上为耳机充电的金属顶针特写。
电源输入小板连接金属顶针为耳机充电的金属触点特写。
耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
主控芯片为Qualcomm高通QCC3044，是一款基于极低功耗架构的入门级闪存可编程蓝牙音频SoC，专为蓝牙立体声耳机和耳机而设计，支持Qualcomm aptX、aptX HD和aptX Adaptive以及Qualcomm主动降噪。QCC3044采用 VFBGA 封装，能够减少开发时间和成本的解决方案。
为蓝牙芯片提供时钟的晶振特写。
陶瓷蓝牙天线特写，用于无线信号传输。
LPS微源LP5305过压过流保护IC，用于保护低压系统免受异常高输入电压的影响。在工作时，IC持续检查输入电压、输入电流和电池电压。当保护状态发生时，电源MOS将同时关闭。
LP5305是确保防止事故的安全装置。如果输入电压超过OVP阈值电压电平，功率MOS将在1μs内关闭。电流限制可通过 ISET 和 GND 之间的外部电阻进行调节。而且电流也受到限制，以防止电池充电过大的电流。LP5305还监视锂离子电池电压，当电池电压超过4.35V时，IC将关闭MOS。其他特性包括过温保护和欠压锁定 （UVLO）。LP5305 采用节省空间的 DFN-8 封装。

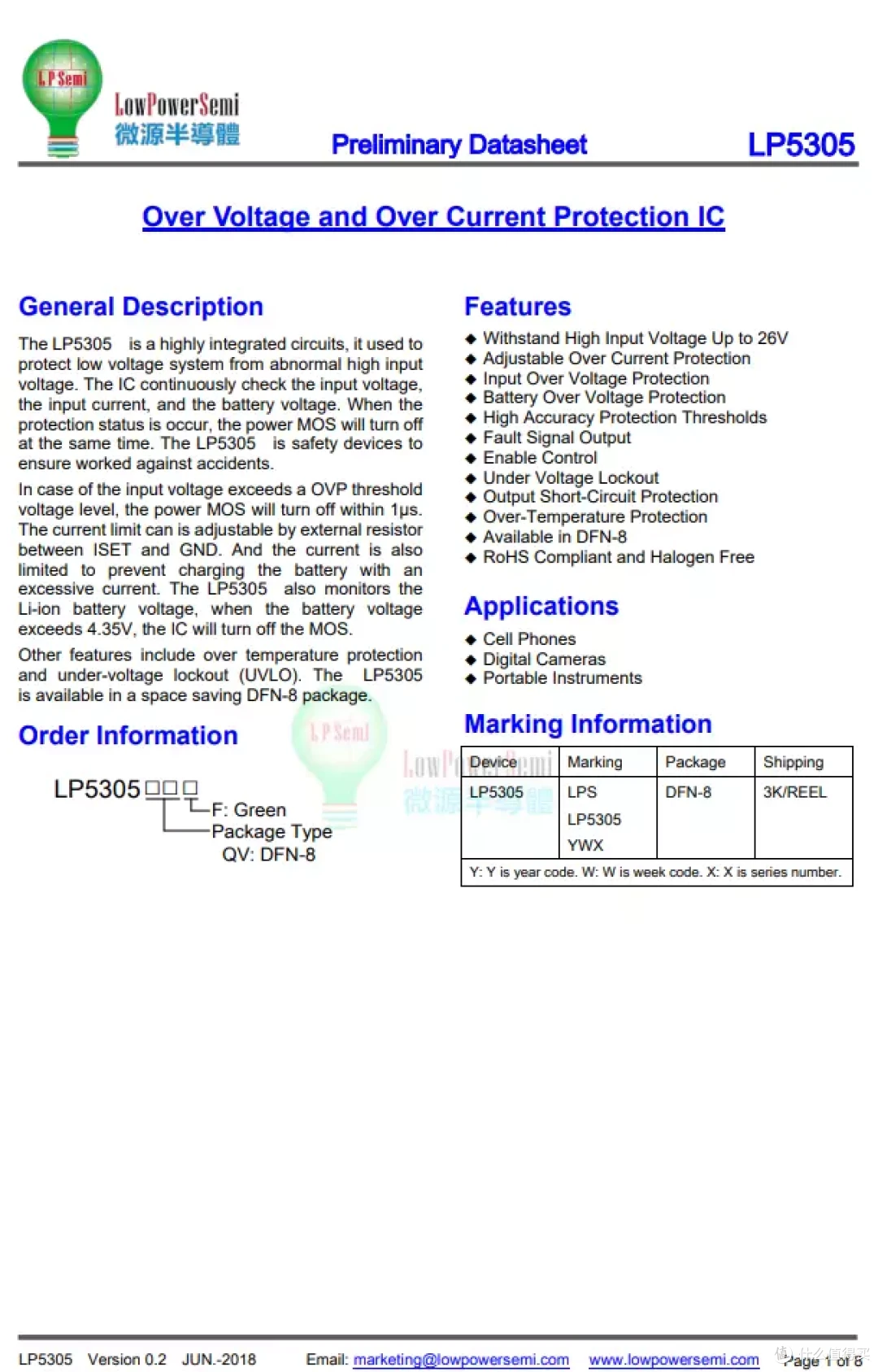

LPS微源LP5305详细资料图。
丝印23P的TVS保护管，用于输入过压保护。
丝印A1A BSE的IC。
丝印A1A BSD的IC。
两颗不同颜色的LED指示灯特写，用于反馈耳机蓝牙配对状态和剩余电量信息。
耳机功能按键特写，两颗为同一规格，贴片焊接，焊点打胶固定。

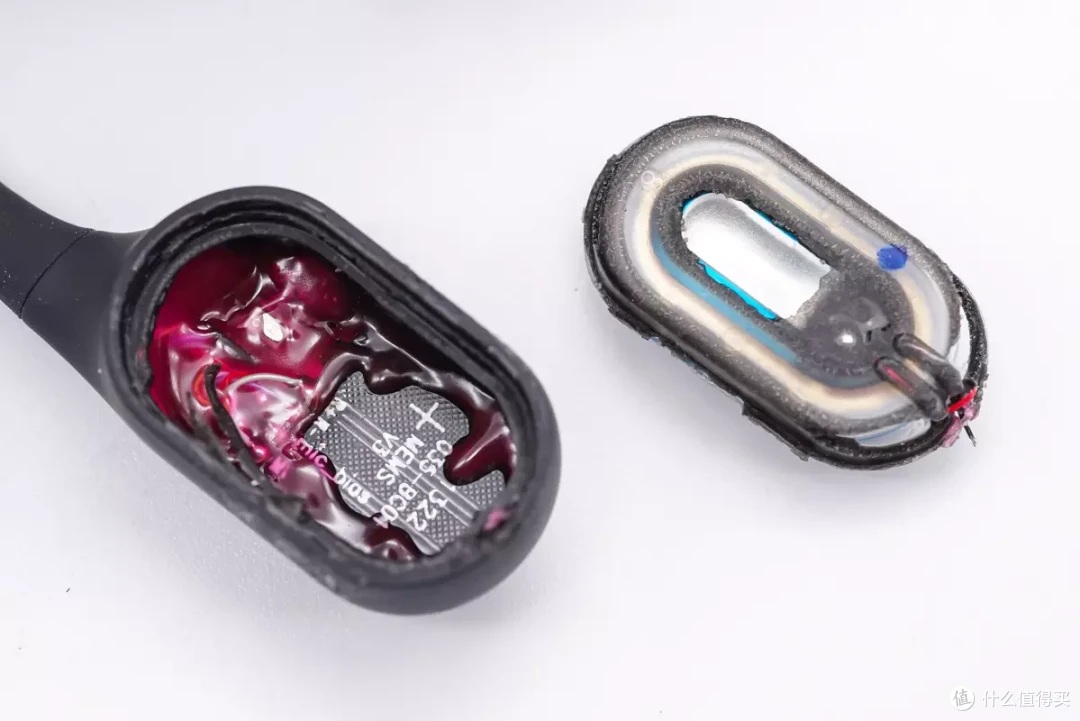

打开右侧音腔，腔体内部与左侧相同。
取出骨传导振子，下方有FPC小板，小板上设置麦克风单元。
镭雕IC131 221A的MEMS麦克风特写，用于语音通话拾音功能。
另外一颗MEMS麦克风镭雕型号ID131 221A，两颗麦克风协同，提升灵敏度，实现全指向收音，搭配CVC降噪算法，保证清晰的通话效果。

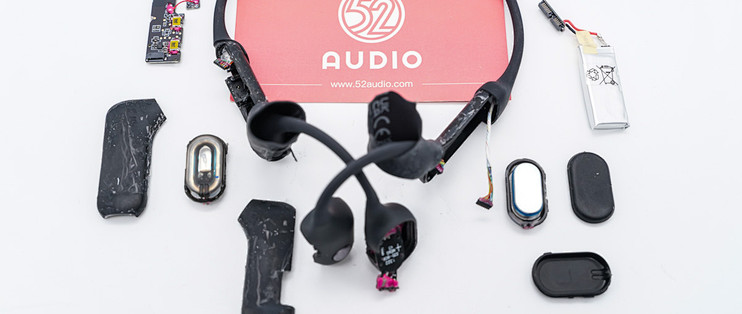

嘿喽Haylou PurFree骨传导耳机拆解全家福。
三、我爱音频网总结
嘿喽Haylou PurFree骨传导耳机在外观上采用了目前主流的挂耳式设计，硅胶材质佩戴舒适亲肤；钛合金材料，机身轻盈，支持随意弯曲，佩戴时根据头型自适应调节，实现稳固的佩戴效果；创新天鹅颈挂耳式轮廓，采用了符合人体工学的多点支撑设计，使佩戴舒适稳固。
内部结构配置方面，搭载了高质量密闭振子，提供通透声场，密闭音腔，避免漏音。右侧音腔内部还搭载有两颗MEMS麦克风，用于语音通话拾音，搭配降噪算法，提供清晰的通话效果。
耳机左侧腔体内搭载电池单元，容量165mAh，来自PATL小锂新能源；右侧腔体内为主板单元，采用了高通QCC3044蓝牙音频SoC，专为蓝牙立体声耳机设计，基于极低功耗架构设计，闪存可编程；微源LP5305过压过流保护IC，用于保护低压系统免受异常高输入电压的影响。
