有手就会全图形化操作导出和恢复群辉NAS文件

0.创作目的

在几个月前安装在虚拟机里的黑群晖突然提示磁盘阵列损坏，所有数据消失了。我立刻关闭的黑群晖，将硬盘挂到我的windows虚拟机上，用diskgenius查看硬盘，硬盘正常读取，然而看到大大linux-raid分区我就傻眼了。没想到群辉的basic也是组成raid的，就算是一个盘。这样子恢复数据就非常困难咯。我尝试了官方的恢复教程在ubuntu搞了很久都搞不定，算了不搞了。反正数据是时时同步到我的windows server系统上的。

几个月过后我发现了一个软件叫做USF，一个可以用于恢复raid阵列的全图形化数据恢复软件。不用输入复杂的命令，不用调整复杂参数，恢复过程几乎是全自动的。

1.教程前情提要

1.1.本教程使用大家都特别熟悉的windows系统上进行。

1.2.不涉及任何命令行操作

1.3.你可能需要一个多盘位的USB磁盘柜，或者你的主板有多余的sata接口，电源有多余的sata供电。

1.4.作者的黑群晖是部署在虚拟化平台上，没有直通硬盘使用虚拟磁盘。所以以下教程都用虚拟磁盘文件演示。物理盘的恢复教程也是一样的。不同的是你的想办法把你的群辉物理盘连接到主板上。

2.数据导出教程

2.1.安装usf数据恢复软件，这里有两个版本一个是5.18和8.3，如果你只是像导出数据，就用5.18，为什么要安装这个版本大家都知道的，如果想恢复数据还得配合别的软件使用。

2.2关机，把群辉的硬盘接上去。(如果是直插主板sata的话)。像我的虚拟磁盘文件，直接点击open挂载虚拟磁盘文件就可以了。

3.3.硬盘连接好或者虚拟磁盘挂载好以后，会在右边的侧边栏出现群辉的硬盘。

对于basic，直接会在磁盘下显示出分区。比如这里就有一个btrfs的分区，这就是群辉的数据分区，双击就可以在右边看到分区目录结构和文件，选中文件或者文件夹右件就可以导出。

对于shd shd2 raid0/5/6/1/10。确认硬盘挂载好以后，会在侧边栏的最底下出现一个raid虚拟磁盘，可以看到一些分区信息。结构和basic一样，对于阵列没损坏的可以直接进入btrfs分区查看文件。

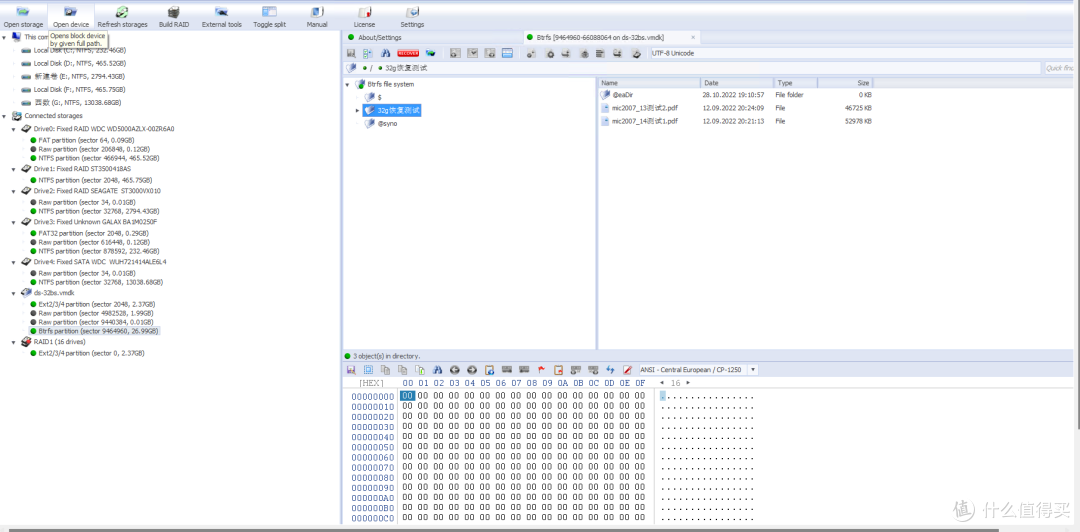

3.4.在阵列可以正常读取，黑群晖系统坏了想导出数据只需要双击打开BTRFS分区，就可以看到像下面一样的

4.阵列重建教程

usf5.1似乎不支持btrfs文件系统的扫描，所以我们需要使用更高版本的8.5重建已经损坏的阵列，对应群晖的“无法使用存储池，数据已经损坏”存储池空间为0b的情况。

操作上一节一样，打开软件后可以看到识别出来的raid虚拟盘。按下图操作，由于我没有阵列损坏的样本，所以没法演示阵列修复前后的样子，不过操作是差不多的。

点击右下角的开始后，软件就会自动开始扫面丢失的文件，如果有阵列损坏的话在扫描完文件之后会自动重建阵列。这时候我们就看得见里面的文件了。但是8.5版本没有授权。接下来你要使用5.1版本。参考第二节数据导出教程将数据导出。

5.数据恢复教程

因为可以导出的5.1版本似乎不支持Btrfs，8.5版本支持但是并不能导出。所以得使用另外一个软件r-studio来恢复数据。

首先打开USF 8.5按下面操作，记录下相关得数值。由于我得是虚拟磁盘文件，所以在磁盘ID那里显示虚拟磁盘路径，正常得因为是显示一个磁盘ID

安装好r-studio打开它，按如下操作，RAID阵列是有磁盘顺序的，你可以根据磁盘ID和USF中数据获得磁盘顺序，然后依次推动到虚拟RAID中，然后填入 偏移量，RAID参数。比如我这里得RAID参数是 raid5，左同步，块大小64k，偏移量9439232，点击应用后就可以在设备列表得虚拟Raid1中看到一个很大得分区，这就是群晖存文件的分区。然后我们选中分区，选择扫描就可以扫描丢失文件了。扫描完成后会在虚拟raid1里出现一个原始文件，打开他就能看到存在磁盘里的文件和丢失的文件了。
