可立可卧的客厅小钢炮主机装机方案，分形工艺Ridge机箱+3080名人堂显卡

回顾刚刚画上句点的2022年，小子应该也算得上身经百战（电脑装机）。从几升大小的迷你ITX主机，到主流的中塔游戏主机，乃至全塔巨无霸主机都有涉猎。单从个人喜好来讲，本人对ITX应该也算得上情有独钟。所以，当分形工艺Ridge M-ITX机箱发布之后，喜欢折腾的我当然也不能错过。那么，这款可卧可立，备受关注的小机箱到底体验如何，我们直接装机走着瞧。

整机展示

一般来讲，我们装的主机大多会选择放置在书房的电脑桌上，而今天这台Ridge整机成品，却有点不一样。因为除了电脑桌，它还上得了厅堂。不论立式，还是卧式，颜值都绝对顶流的存在。

环境所限，只能摆在电脑桌上，给大家脑补下客厅电视机柜的画面。不得不说，这样的颜值好物，不仅实用功能强大（游戏/高清影音），同时还能给客厅增色不少。

当然，如果你只是想把它当做日常游戏主机使用，Ridge纤薄的身材（三围374 x 395.4 x 110 mm），也能尽可能少的占用你的桌面空间。至于灯效，你要是觉得多余，也能通过软件全部关掉；

机箱各侧均有大面积散热网孔设计，有效保障了机箱内部配件散热需求。正面采用特殊纺布设计，既防尘，又美观，整体逼格立显。

装机思路与配件点评

装机围绕Ridge展开，所以在配件选择上，都要迁就机箱。最终选定配置如下：英特尔i5-12400处理器、技嘉迷你雕B660I DDR4主板、影驰RTX 3080 HOF Pro显卡、HOF Pro D4-4000MHz 16G*2 RGB内存、HOF Pro30 2TM.2固态硬盘、利民AXP90-X53 WH下压式散热器、神雕十三道（Almordor） SFX 750金牌全模组电源、分型工艺 Ridge 机箱、利民TL-C12015W-S纯白12cm ARGB薄扇*2（换薄扇可以上更厚的显卡）…

今天的主角，分型工艺 Ridge机箱。官方定义为小型机箱，有黑白双色可选，整体设计相对简约，可卧可立放置。从外观上看，也有点像早先的HTPC主机，机箱三围355*375*94.6mm（不含脚架/突起/螺柱），净重4.3KG，各面均有大面积Mesh网孔设计，基本不用担心积热问题。

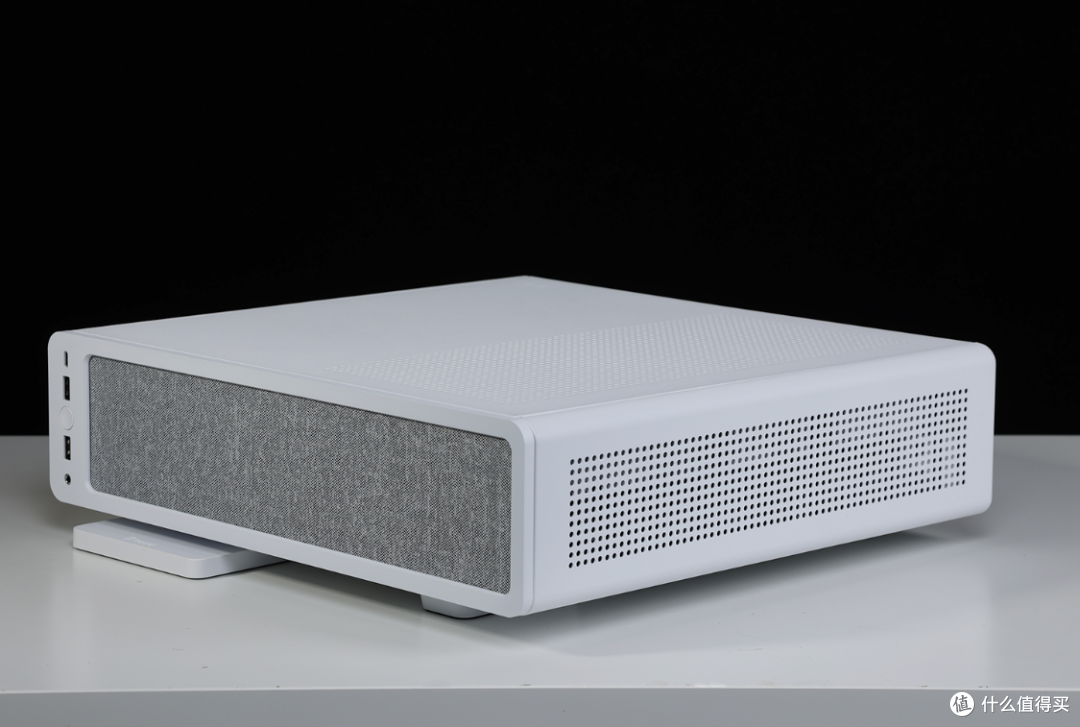

透气网布前脸设计，可以说独具匠心，质感直接拉满。机箱I/O面板位于前面板底部，含USB 3.0*2、USB 3.1 Type-C*1、音频口*1以及1个电源按钮。

随机箱附赠的一长一短两个支架，可以实现机箱立/卧两种放置方式切换；

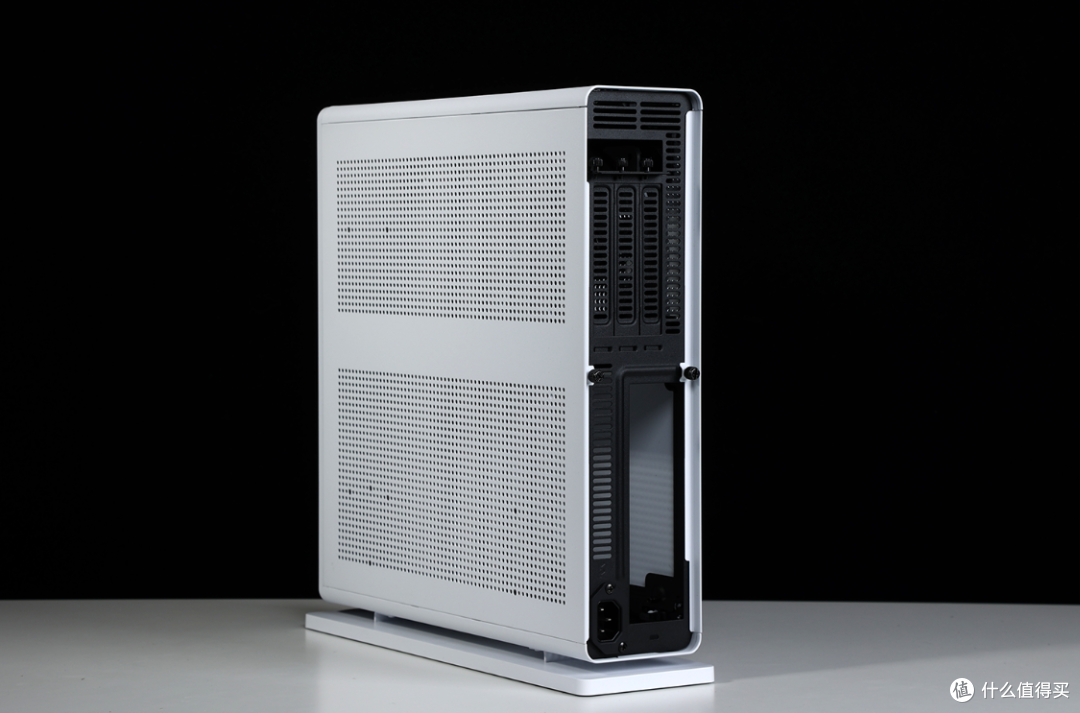

机箱尾部，上方为三槽位显卡仓（目测3.5槽的40系显卡也能装），下方则是主板和电源的安装位；

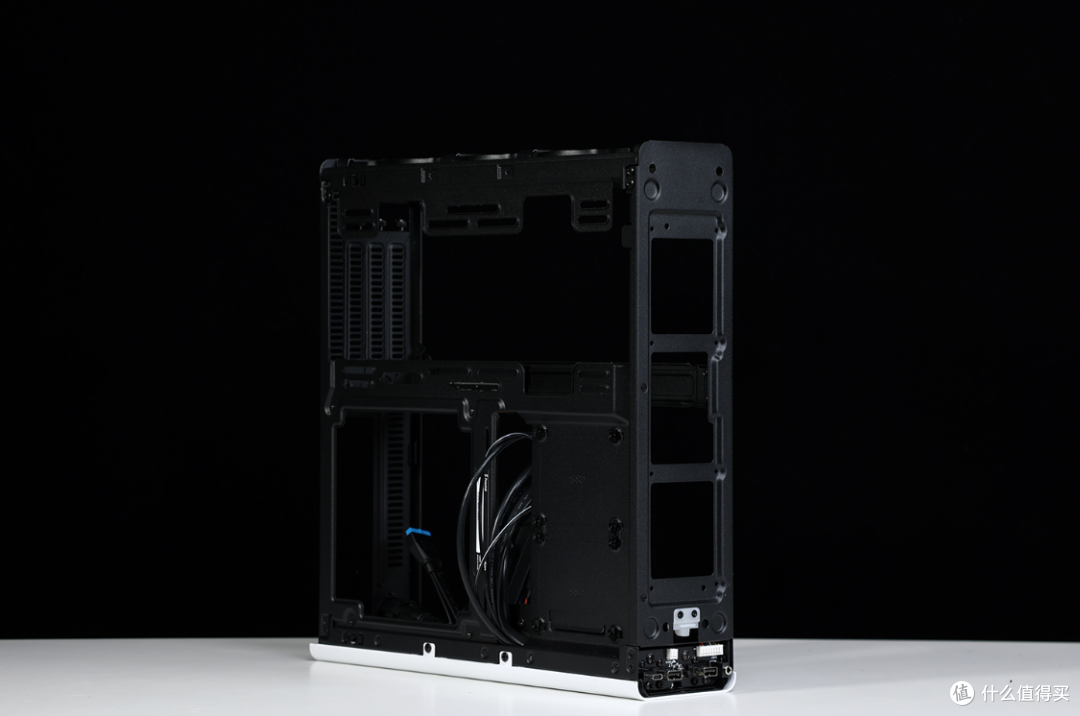

机箱侧板通过球形卡扣与插榫的结构进行固定，侧板尾部还有一颗手拧螺丝进行加强固定。机箱内部框架整体采用高强度钢板材质，用料非常扎实；

跟大部分ITX机箱一样，Ridge机箱也采用分仓设计，但是比较少有的上下分仓方式，所有硬件都在同一侧安装（这也是机箱之所以纤薄的关键）。上面空间主要预留给显卡，最大可以兼容335*137*82mm的显卡。下方仓位则是主板和电源安装位，机箱仅支持ITX规格的主板与SFX/SFX-L规格的电源；

电源仓位于机箱左下角，通过机箱标配的的电源延长线与外部相连，安装电源前需要先取下电源支架的固定螺丝才能安装电源；

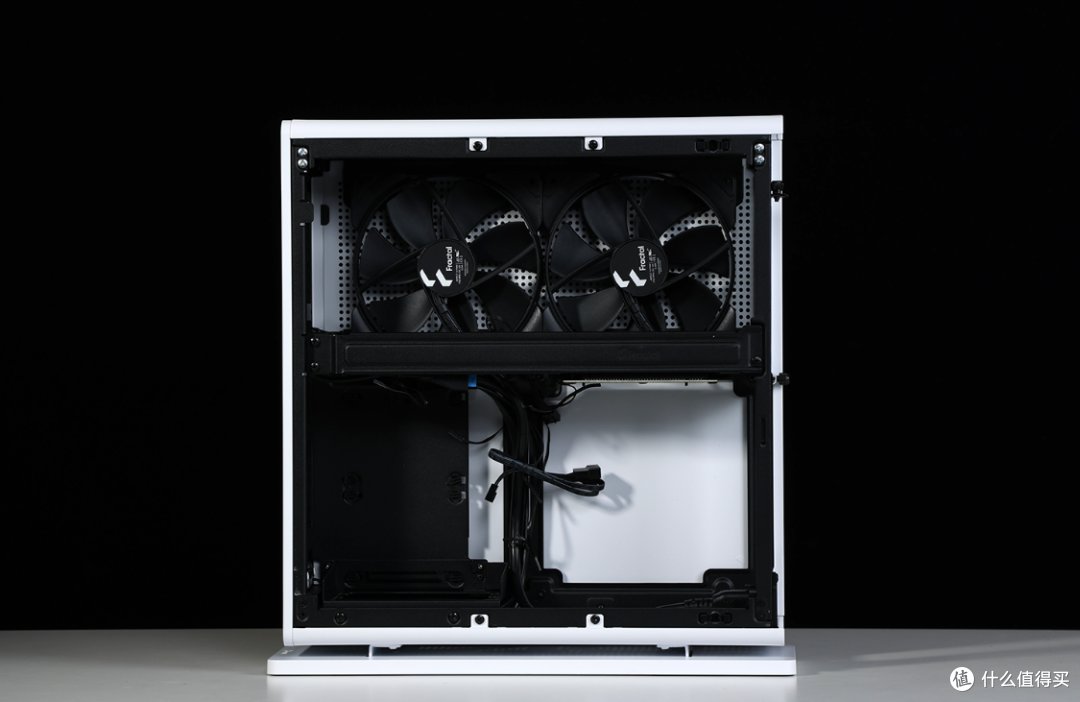

机箱支持安装高度在70mm以下的风冷散热器，在不安装显卡的情况下，还支持安装240/280冷排。机箱标配两把140mm PWM黑色无光风扇（此时显卡厚度限制为57mm），风扇最大转速可达1700RPM，机箱顶部也预留了三把80mm风扇位（此时显卡高度限制为125mm）；

机箱提供了4个2.5寸硬盘位，其中两个位于电源仓背部，两个位于前面板内部；

机箱中间的分仓杆通过螺丝固定，分仓杆上安装着一个PCIE 转接卡，而在机箱配件盒中还有一张PCIE 延长卡，支持PCIE 4.0。（机箱预算，这玩意占三分之一，不过分吧）

小机箱装机，处理器选择一般都会相对保守，但一颗12代酷睿i5-12400处理器，其实也已经足够优秀。6核12线程设计，基础频率2.5GHz，最大睿频频率4.4GHz，关键功耗也不高，选择散热时也更轻松。至于核显，对于无显卡装机的玩家，这才是真香。如果你介意预算，选择带F的U，还能再省两百。

主板方面，B660级别的ITX主板似乎并不那么多，御三家也仅有技嘉出了DDR4版本的B660i主板，所以今天装机也直接安排的正是技嘉迷你雕B660I AORUS PRO DDR4主板。8+1+1相数字供电和外接8pin处理器供电，即便带K的酷睿处理器也能轻松发挥全部性能。

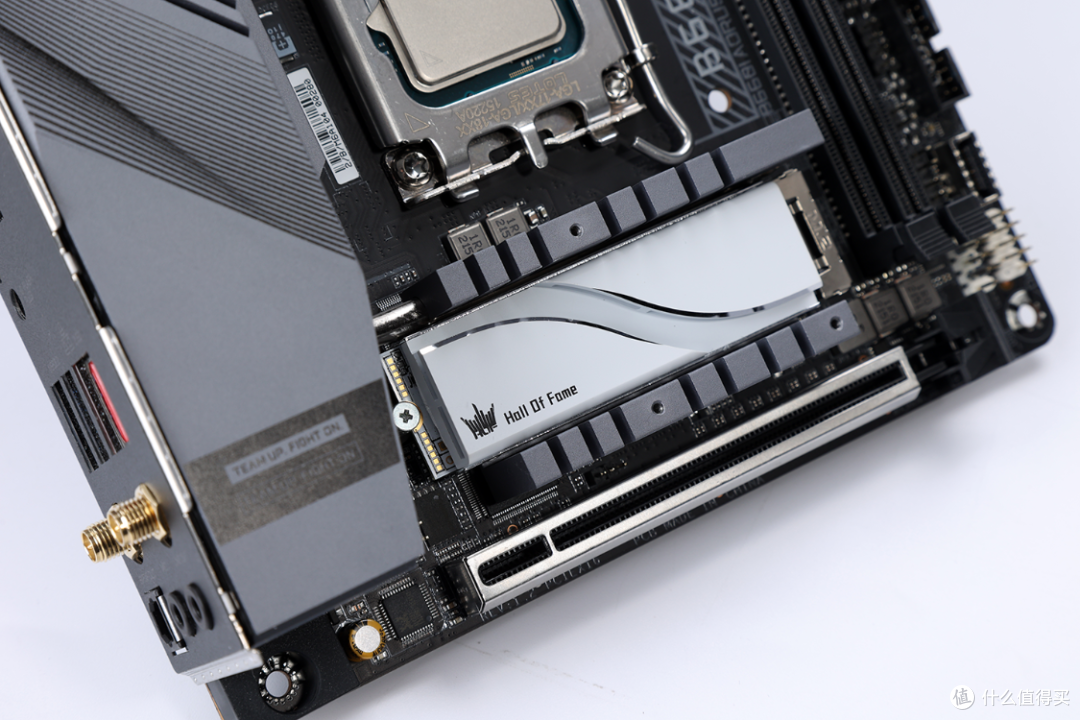

硬盘方面，pcie4.0、大容量也都刚需，所以选择了HOF Pro30 2T M.2固态硬盘。3A大作、高清4K视频，都能轻松拿捏。

实际装机时，兼顾游戏以及影音娱乐乃至生产力需求，选择的是影驰HOF Pro D4-4000MHz 16G*2 RGB内存，高频率、大容量、双通道，通通都有。

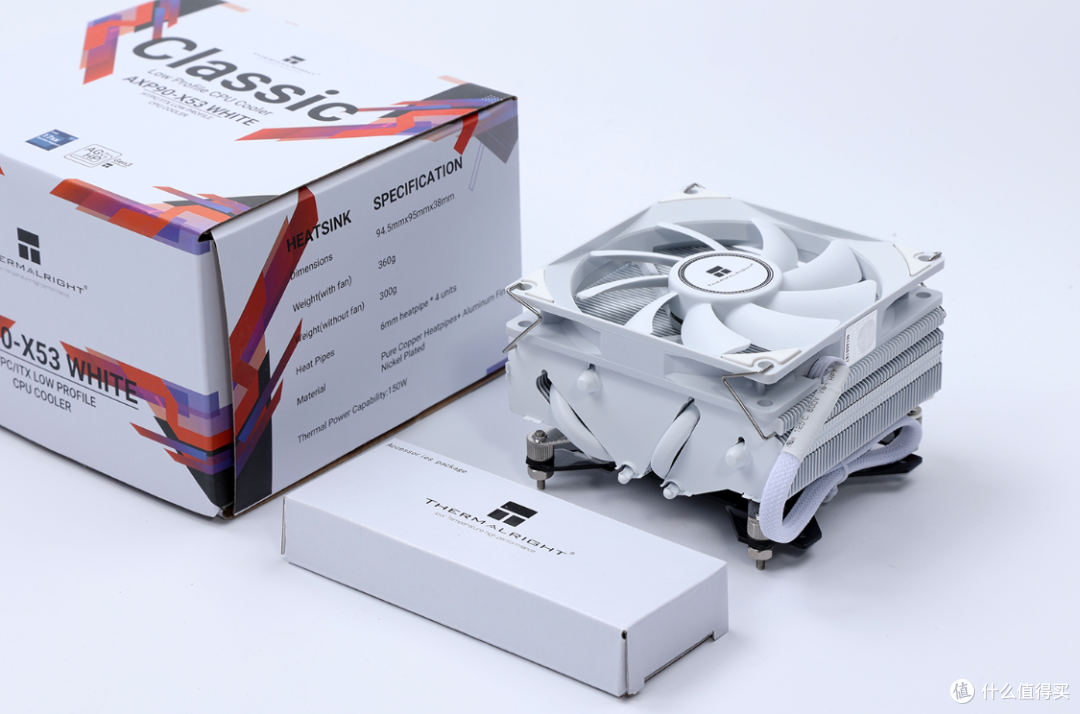

散热则是选择了利民AXP90-X53 WH下压式散热器，散热器三围94.5*95*54mm，既能搞定12400的散热需求，同样也没有安装兼容性的烦恼。

散热器主体采用了四热管设计，四根U型散热管均采用了利民最新的AGHP三逆重力热管技术，在散热器竖装或倒转安装时，可以有效避免热管因重力方向不同，导致散热效率降低到情况发生，也让整个散热器的DTPC动态解热功耗最高可以达到150W；

54片散热鳍片表面均有白色的纳米级喷漆镀膜涂层设计，既能提升散热能力，还能拔高整体颜值。鳍片之间通过扣Fin的方式相连，再采用二次焊接的技术，将散热器热管与底座紧密相连，极大的提升了散热器主体的结构稳定性；

大面积精雕铜底，搭配镀镍工艺处理，可以更好地贴合12/13代酷睿处理器的CPU顶盖；

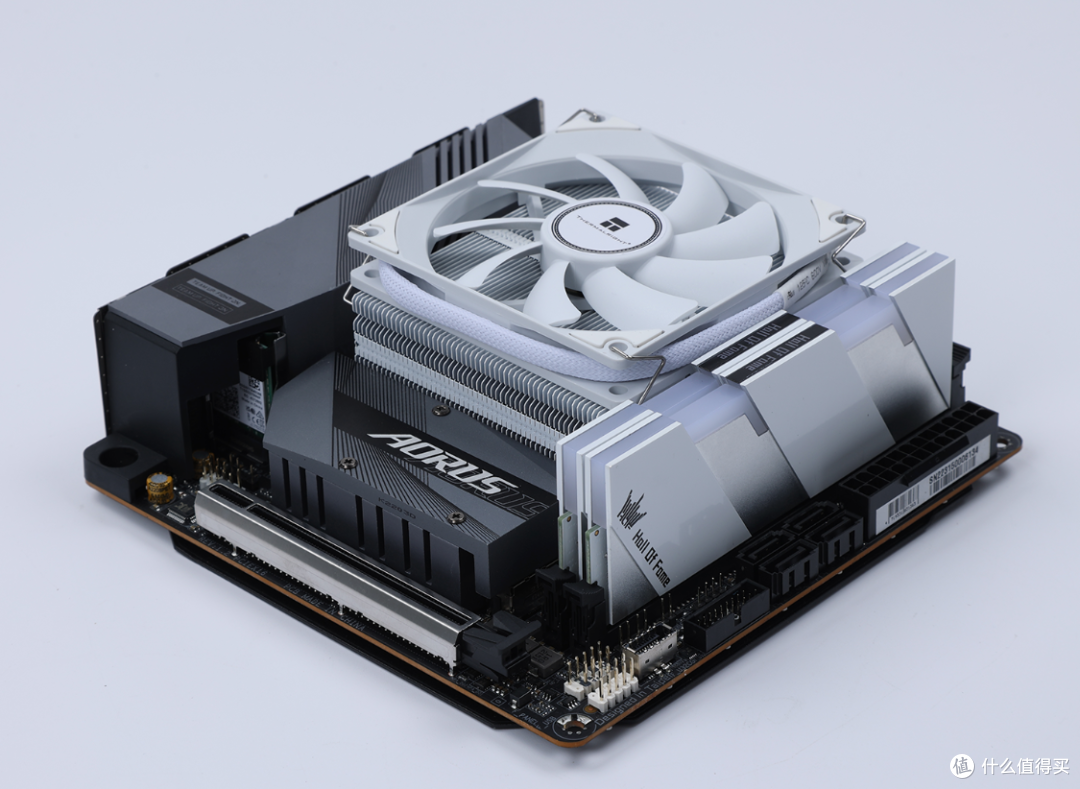

将装好的平台锁进机箱后，开始安装电源；

电源选择的是神雕十三道（Almordor） SFX 750 金牌全模组电源神雕十三道（Almordor） SFX 750 金牌全模组电源，小体积（三围125*100*63.5mm），再加上原配的柔软模组线，可以大大降低了装机时难度。

电源通过80Plus金牌认证，并采用高品质的日系电容，长时间高效稳定输出有保障。电源内置了一颗80mm静音风扇，搭配上电源输入口处的大面积蜂窝状散热网孔，构成了一个高效的L型散热风道，可以将电源运行时产生的热量快速排出机箱，同时，风扇支持智能停转，在电源处于负载小于300W的低功耗状态或内部PCB温度低于50°的低温状态时，散热风扇会自动停转，以减小机箱共振与噪音的产生；

显卡方面，小子大胆的选择了一块影驰RTX3080 HOF Pro显卡，4K影音娱乐、游戏都能轻松驾驭。

显卡不含挡板三围303*133*65mm，所以安装时，需要先拆下机箱顶部的框架，同时将机箱标配的两把14CM风扇换成了更薄的利民TL-C12015W-S纯白12cm ARGB薄扇；

将显卡装进机箱后，一台高性能高颜值的HTPC主机就完工了；

整机性能测试

鲁大师整机测试得分184W分；

室温26°，机箱内环境，单烤FPU 15Min，CPU功耗为80W左右，CPU封装温度为72°左右；

同环境下，显卡FurMark烤机测试，显卡温度最高在71°左右便稳定下来，显卡功耗则在370W左右；

双烤测试，室温26°，机箱内环境，烤机15Min，CPU功耗稳定在80W左右，CPU封装温度稳定在72°左右，显卡温度稳定在70°左右，显卡功耗稳定在365W左右；很明确，机箱散热问题，基本不用操心！

3DMark显卡测试，TimeSpy显卡得分17949分，Time Spy Extreme显卡得分8923分，Fire Strike显卡得分44388分，Fire Strike Extreme显卡得分21602分，Fire Strike Ultra显卡得分11097分；Port Royal光追测试得分11789分；

PCMark Extended整机测试，整机得分11026分，常用基本功能得分10284分，生产力得分11194分，数位内容创作得分13407分，游戏得分25872分；

《战争机器5》基准测试，超高画质，4K分辨率，游戏平均帧率为89.4FPS。2K分辨率下，游戏平均帧率为148.9FPS；

《古墓丽影·暗影》基准测试，画质最高，光追超高，DLSS超强性能，4K分辨率下，游戏平均帧率为133FPS。2K分辨率下，游戏平均帧率为159FPS；

《极限竞速·地平线5》基准测试，极端画质，4K分辨率下，游戏平均帧率为86FPS。2K分辨率下，游戏平均帧率为110FPS；

装机点评

其实一开始是想着拿40系显卡搭配分形工艺Ridge装机，奈何手上的4090/4080都超长，所以只能先搁置，目测等4070Ti发布，应该能轻松拿捏。当然，最终选择的3080显卡，段位同样也不低，而机箱在安装跟散热方面也都能轻松满足它的需求。至于12400是否会限制显卡性能发挥，讲真，不用担心。实在不放心，你也可以等13代的非K处理器发布之后再进行装机。

电脑主机，除了摆在书房（电脑桌上），还能放在哪？客厅其实也是不错的选择。不过，对你的主机颜值/体积都有不低的要求。显然，Ridge机箱装机成品是能轻松驾驭的。整款机箱最容易为人诟病的无外乎价格，但结合其本身品牌定位，以及产品的实际用料/设计，再加上那个pcie4.0的显卡延长线，其实也并不夸张。百元级别的ITX机箱，咱也装过不少，但是一分钱一分货，真的没啥好对比的。反正，我对这款机箱还是挺满意的。
