大家新年好!去年十一国庆之后、双十二之前组了台纯办公电脑,供大家参考。

原因及需求如下:

鉴于公司原配发的笔记本,屏幕小、安装几个测试软件后出现卡顿,机械硬盘随时可能坏掉。所以需求一个能24寸大屏幕看资料的、主机移动方便、安装软件后不卡顿的WIN7系统台式电脑

先上成果图、配置单。

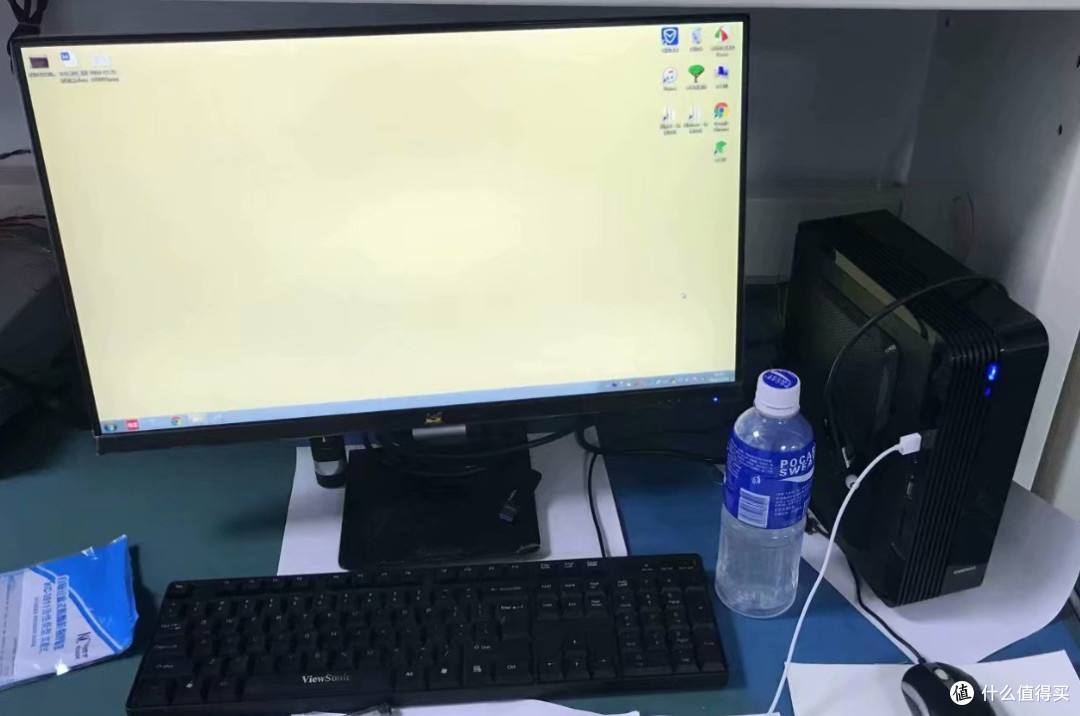

▲图1      Jeremy的4690办公电脑▲图1 Jeremy的4690办公电脑

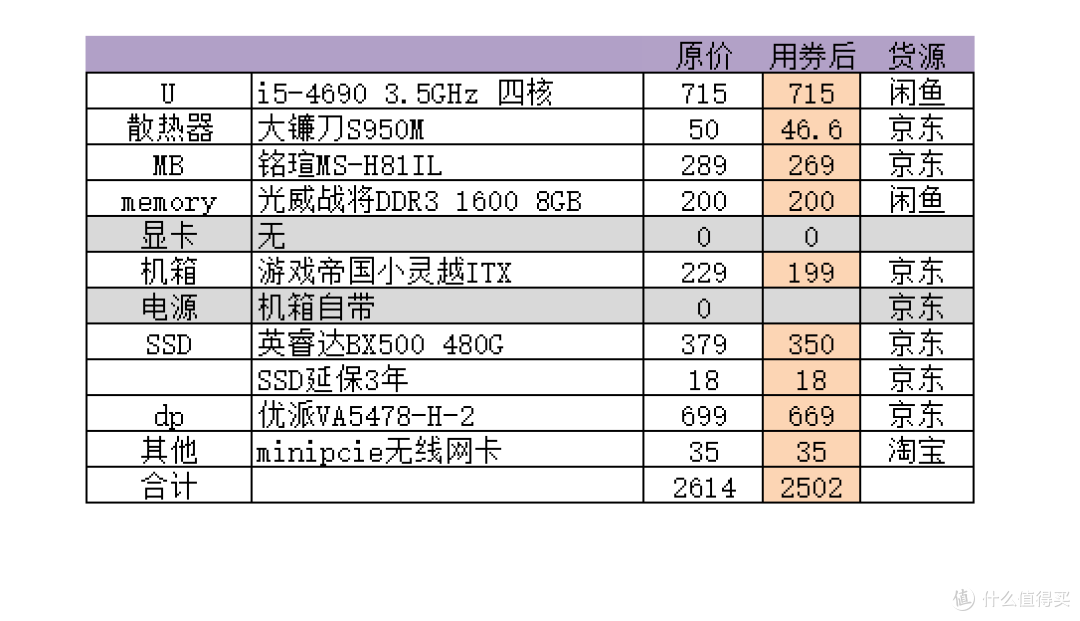

▲表1      Jeremy的4690配置单▲表1 Jeremy的4690配置单

正文分3部分:基础知识;配置单权衡过程;简单测试。

一、基础知识

  • 基本认知

个人电脑(台式和笔记本)会随着半导体和电子技术的进步,更新换代,包括CPU、内存、主板、固态硬盘; 所以市面上会同时售卖多代的产品,如果用高价钱买到旧技术的产品,不就吃亏了吗?所以有人买新不买旧(如高配电脑),有人买的是性价比(如低配电脑),有人买的是审美外观或系统(如苹果电脑);个人首推性价比,毕竟不是土豪。这个性价比是建立在电脑用途上的,就是准备打算用电脑干些啥。

  • 电脑基础知识

1.个人电脑分类(见表2):低配、中配、高配、发烧配置。从将会使用到的软件上对低、中、高、发烧做说明。

2.同样是i5的CPU,台式机的i5会比笔记本的i5性能强悍,因为笔记本空间有限,CPU的散热器没法做到台式机大小,也有例外,笔记本用台式CPU的。

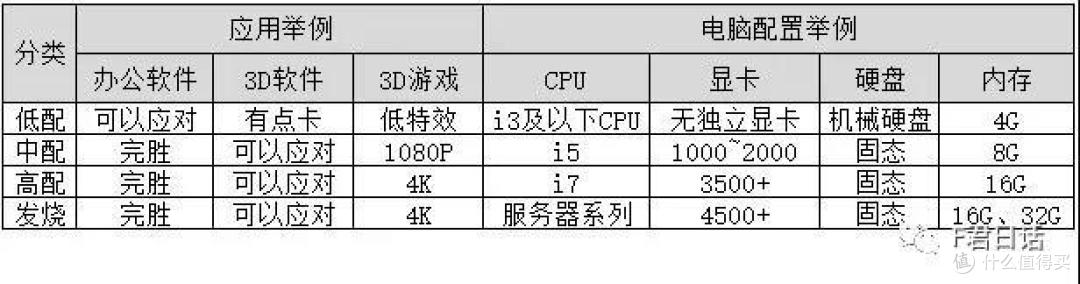

▲表2    个人电脑简单分类▲表2 个人电脑简单分类


  • 进阶掌握

如下图2(点开图片,横屏查看),intel家芯片的发展历史。CPU也是一个芯片,和主板上的芯片一起搭配工作。已经出了很多代了,从时间上可以看出,8系列主板可以搭配i7 4770K(4表示第4代);100系列主板可以搭配高端的i7-6700k,也可以搭配i5-6400,都是第6代。

▲图2    Intel 主板芯片发展历史(更新至2019.2.1)▲图2 Intel 主板芯片发展历史(更新至2019.2.1)

如下图3,铭瑄MS-H81IL主板架构图。架构图类似于组织架构,从这张架构图可以看到整个硬件产品的基本框架,连接情况,接口。

▲图3    铭瑄MS-H81IL (8系)主板架构图▲图3 铭瑄MS-H81IL (8系)主板架构图

▲图4    铭瑄MS-H81IL 行业版主板实物图▲图4 铭瑄MS-H81IL 行业版主板实物图

下图5是小学语文里的看图说话。

▲图5     铭瑄MS-H81IL实物图对照架构图▲图5 铭瑄MS-H81IL实物图对照架构图

二、配置权衡过程

1、原因和需求前文已提到,再加上价格的因素,当时(去年十一)符合心里价位的配置有3类:i5-4690、i3-8100、AMD-2200G,见下表3由于准备配个小机箱,所以选择itx主板,但和AMD-2200G搭配的主板太贵了,系统只能装win10,所以不考虑AMD了。

▲表3    4690、i3-8100、2200G配置单对比▲表3 4690、i3-8100、2200G配置单对比

2、有搜索i3-8100的itx主板,什么H110刷BIOS改装板、AMD专用条板都放弃了,有一款ITX搭载H110芯片的DDR3主板,但细看下发现是SATA2.0,果断放弃了8100。

3、对比4590,CPU当然选择4690。Win7办公足以。

4、显示器买贵了,双十一低到599。

5、这款SATA的SSD当时正大降价,买了延保3年。性价比配置。

6、考虑这个机箱原本是打算挂在显示器后面,结果这款显示器结构空间上不够大,无法挂上去。

7、从后面的测试看,这款50元的散热器完全可以压住4690。

三、简单测试

1、多图伪开箱

▲图6      机箱拆开1▲图6 机箱拆开1

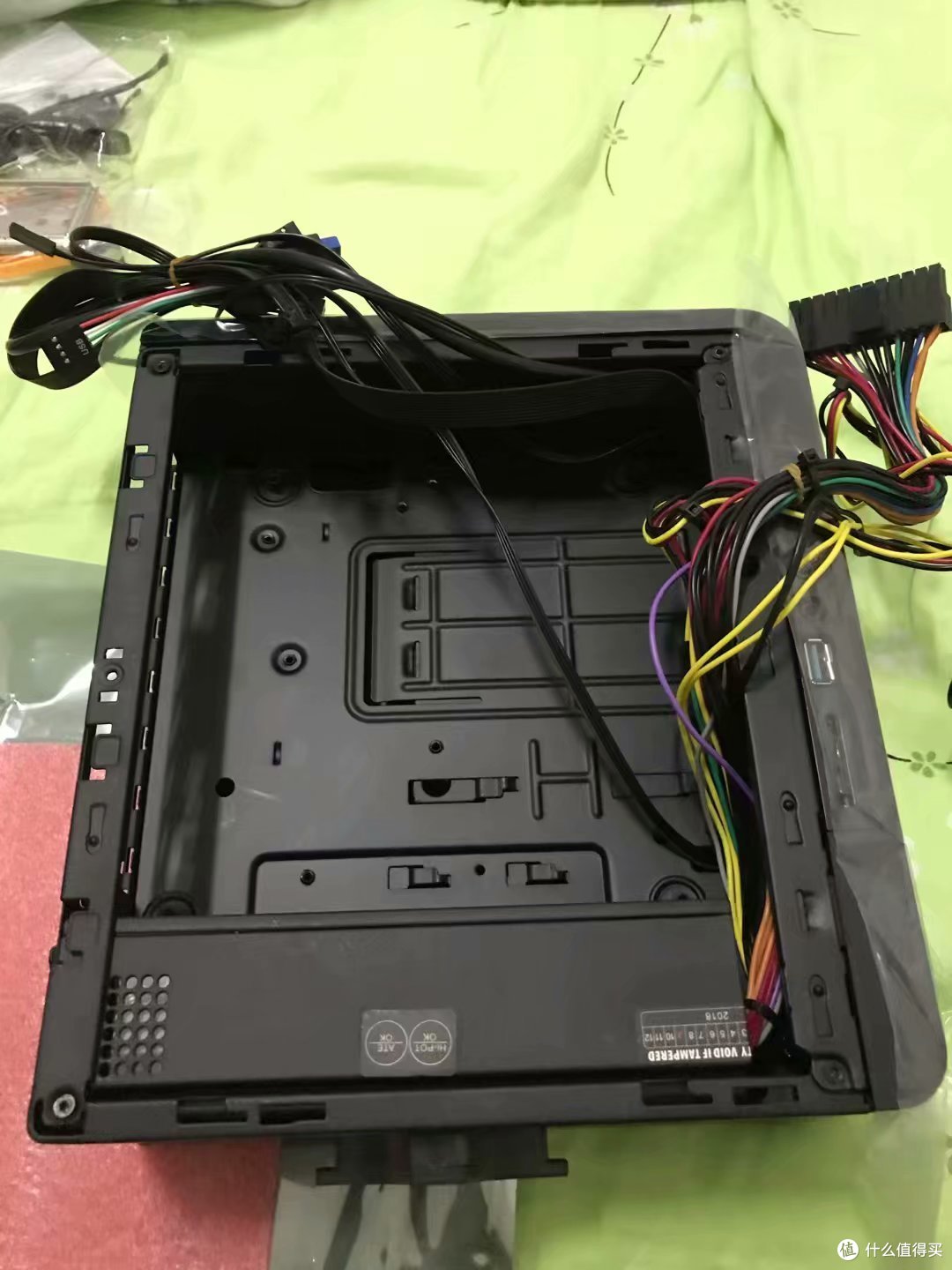

▲图7      机箱拆开2▲图7 机箱拆开2

▲图8      主板全套▲图8 主板全套

2、简单装机多图

 ▲图9      装上i5-4690 ▲图9 装上i5-4690

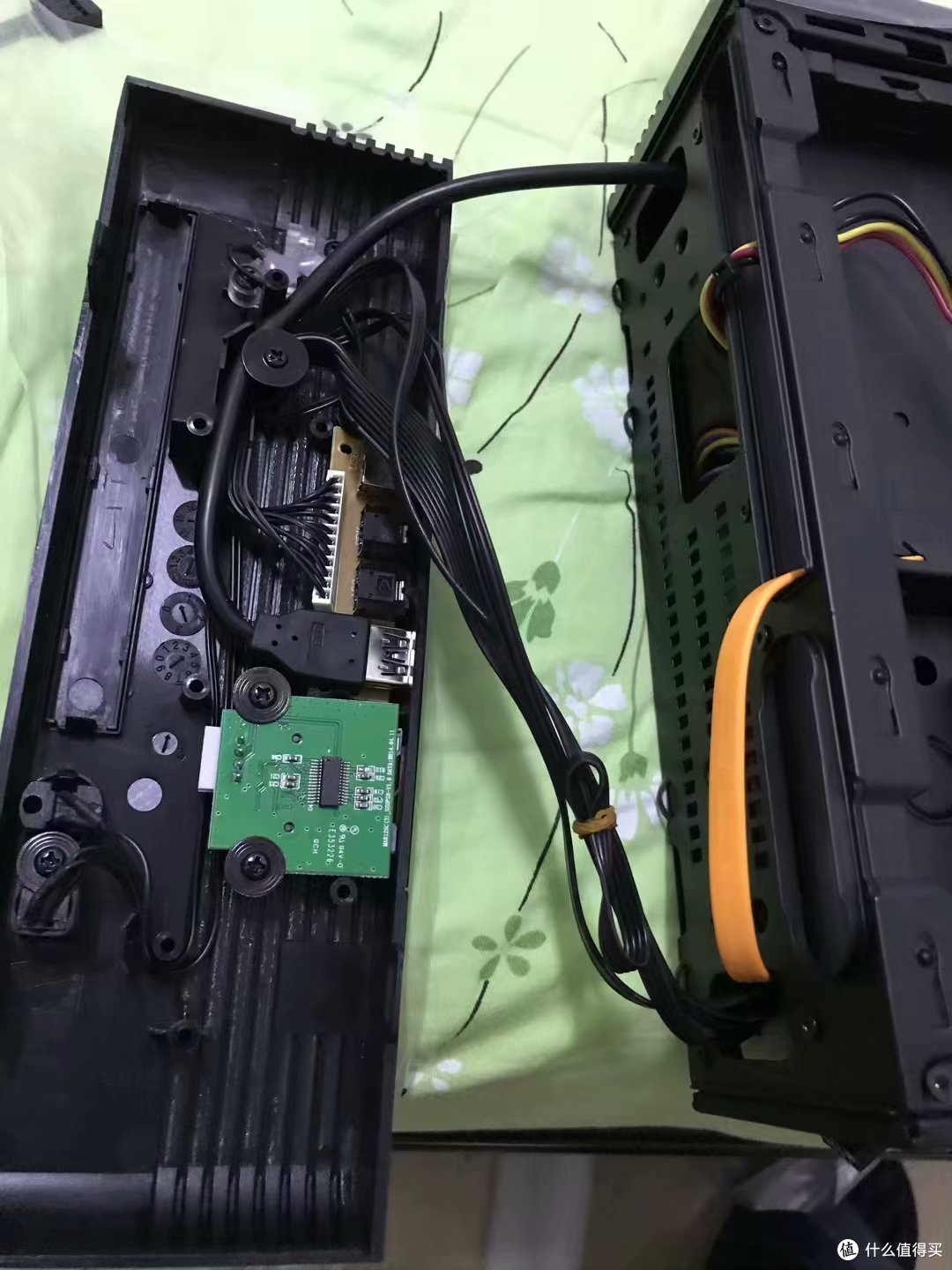

重点如下图10,前面板拆下后SATA线走到背侧。

▲图10    前面板走线▲图10 前面板走线

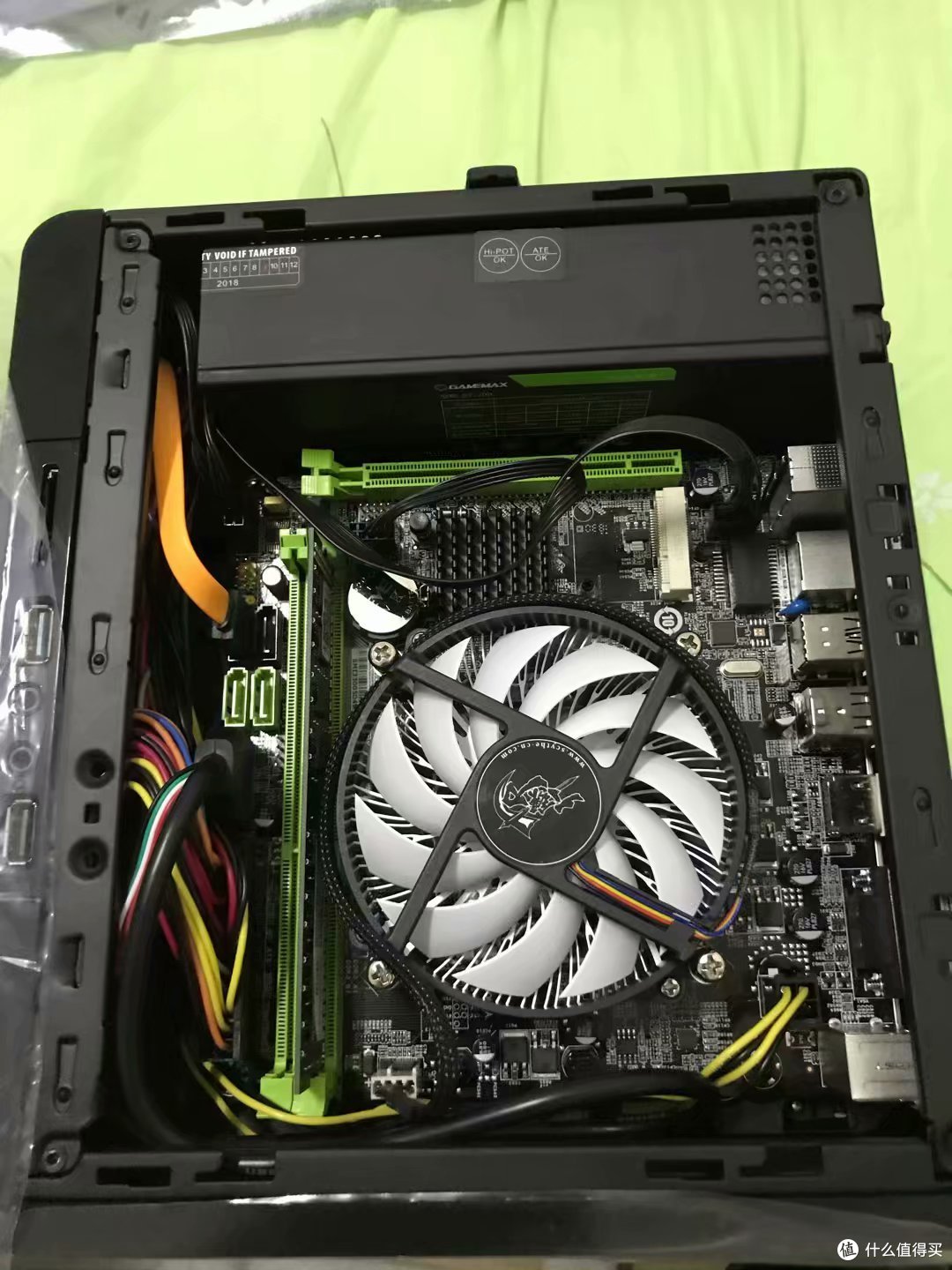

▲图11    内部走线▲图11 内部走线

▲图12    机箱另一侧面走线▲图12 机箱另一侧面走线

▲图13    装上minipcie无线网卡▲图13 装上minipcie无线网卡

3、基础测试数据

这款主板的BIOS可以设置超频至3.7Ghz,但测试下温度偏高,电压1.249V,可能不稳定,所以最后频率设置自动了。对比数据如下表4:

▲表4 超频VS自动▲表4 超频VS自动

其他测试图:

▲图14    鲁大师跑分▲图14 鲁大师跑分

▲图15    AIDI64跑DDR3吞吐量测试▲图15 AIDI64跑DDR3吞吐量测试

▲图16    SSD吞吐量测试▲图16 SSD吞吐量测试

完结。谢谢!
