威联通NAS TS-464C初体验

购买理由

先说下购买QNAP威联通NAS最迫切的几个需求：

1. 照片备份(万一手机挂了或者丢了，不敢用公有云包括iCloud,毕竟主动权不在自己手里)

2. PC工作目录实时同步备份，并且有版本记录

3. 媒体中心

4. 网络摄像头监控录制

5. 历史文件备份（这个习惯已经很久了,十多年前都是刻录光盘从CD到DVD，蓝光是没上太贵了）

6. 轻量的Docker(繁重的任务和虚拟机就交给配置更高的DIY设备了)

NAS里的备份

NAS里能找到最早的文件是备份的照片，2004年的，再早的估计要回老家翻老电脑和光盘了！

手搓NAS

之前一直用的DIY NAS，总感觉不伦不类，尤其是APP不适合老婆孩子用，成熟的NAS产品的APP都是比较完善的，APP这东西就应该简单易用，虽然DIY的NAS可以各种骚操作曲线救国，但是拿来用，我还是喜欢简单易用的！

之所以选择这个机器，是因为4核低压CPU+8G内存对于NAS和轻量的Docker任务肯定够用了，并且Intel的核显硬解也是可以用用的，用来4K及以下的串流和转码应该是可以的。4个2.5/3.5盘位可以组RAID5或者两个RAID1+两个M.2 2280插槽作为加速缓存，两个2.5Gbps网口可以聚合为5Gbps，在3000元左右的价位算是可以的了，万兆网口的型号对我来说有点贵了！

外观展示-开箱验货

到货开箱

上海发的货，第二天一大早就到杭州了，相当给力，迫不及待的开箱，小箱子外面套了个大箱子，包装很好，完全不用担心机器会损坏。

主机+配件

箱子打开后里面有一个小盒子里装的是小配件，盒子旁边是电源线，下面的发泡塑料里是主机。

• TS-464C主机

• 电源适配器+电源线

• 网线

• 硬盘螺丝

• M.2硬盘散热片

• 快速安装说明+保修卡


主机外观

• 前：左侧是指示灯，电源键，拷贝键？和USB3.2口

• 后：风扇、HDMI、USB2.0、USB3.2、2.5Gbps网口X2和电源口

• 左：QNAP云钥贴纸和主板散热进气口

• 右：M.2 SSD散热进气口


顶部的两个M.2硬盘口

拆开机箱要向左侧躺下，正对着的是顶部。两个M.2为2280规格，实测两个均为PCIE3.0X2。后面是大大的散热风扇，兼顾了整个机箱的散热。

正面

从前面看可以看到硬盘背板和板载的LPDDR4X 2933颗粒，功耗会比之前的DDR4低些。板载8G内存，不支持扩展了，这样的好处就是稳定性肯定更有保证，出了问题厂家担着，不用考虑兼容性问题。发烧友可能更看重的是内存可扩展性，但普通消费者更在意的是性价比，对我来说板载8G内存可满足大部分应用场景。

外观展示-安装硬盘

安装M.2 SSD

使用两块闪迪 Ultra 3D NVMe 1T SSD 作为机械硬盘的高速缓存进行加速，威联通带了两个给SSD主控散热的散热片，我没贴。

安装存储用的SSD+HDD

• 两个1.92T 2.5寸 SATA SSD 组RAID1 用于存放热数据

• 两个16T 3.5寸 SATA HDD 组RAID1 用于存放相对冷的数据

RAID1 容量减半，安全加倍，这个就需要自己权衡利弊了。RAID0 我是绝对不会用的，RAID5大容量重建非常耗时，并且重建失败率较高，所有还是放弃了。

上电

SSD和HDD错开插是为了散热考虑，不知道这样会不会逼死强迫症。上电！我已经迫不及待了！

系统初始化：更新固件

联网

交换机为合勤XGS1250-12，左侧黄色网线连接TS-464C亮青色灯速率为2.5Gbps，右侧灰色网线接PC亮蓝色灯速率为10Gbps，LC双纤接接客厅机柜交换机亮蓝色灯速率为10Gbps。

Qfinder

PC打开Qfinder成功发现TS-464C,点击是就会自动打开浏览器进入系统安装页面。

固件升级

打开初始化界面之后，点击“启动智能安装”后页面询问是否升级，所有到官网下载了最新版固件，选择已上传版本，浏览选择刚才下载的固件，点击“更新”按钮，等待系统更新完毕自动重启，再次进入安装界面。

系统初始化：系统安装

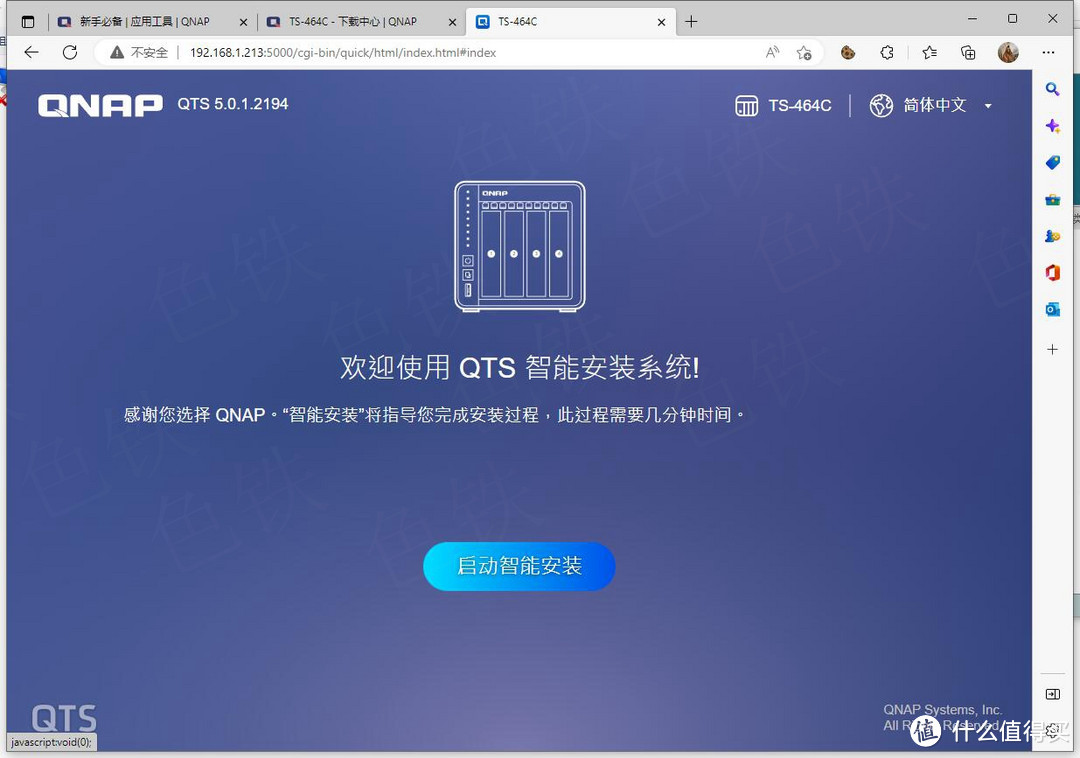

初始页面

启动之后左上角的版本号已经变成了最新的版本号，点击启动智能安装，再点击下一步进入管理员密码设置页面。

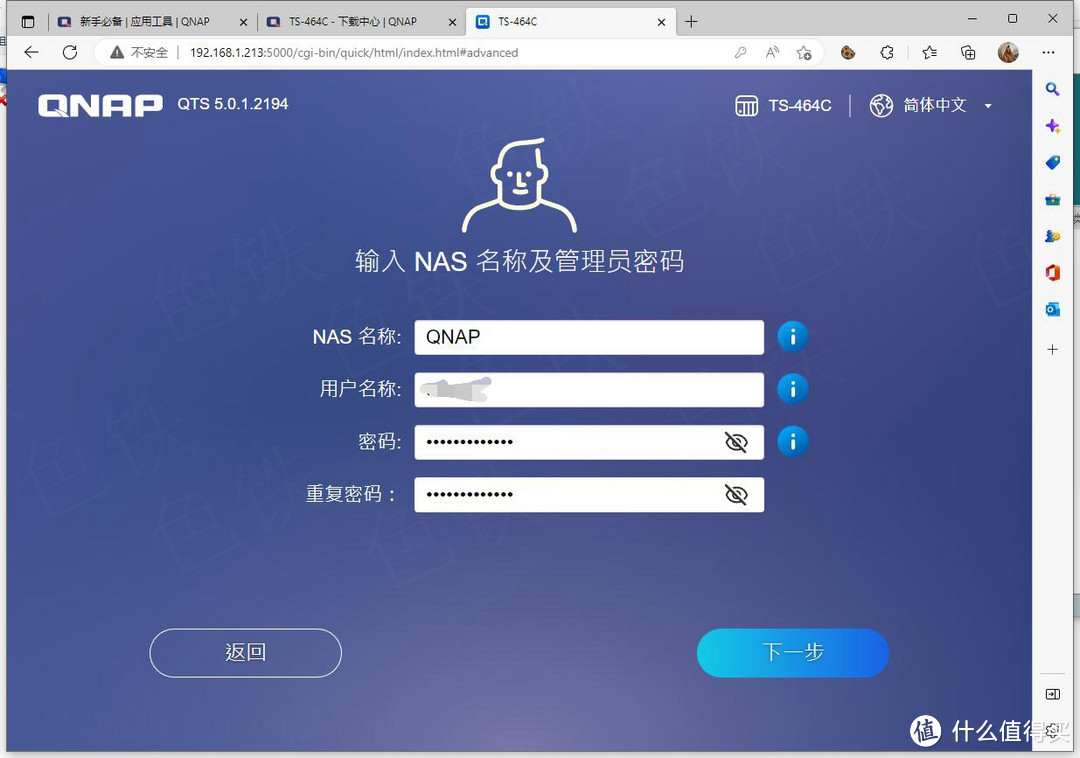

设置用户

这里设置好NAS的名称，管理员用户名和密码。

设置时区

时区选择东八区，北京时间，选择自动同步设置NTP服务器为阿里云的NTP地址，点击测试，测试成功后点击下一步。

设置IP

设置固定IP，这里根据自己实际情况设置，然后一路下一步。。。。

登录界面

稍等片刻，进入登陆界面，系统安装完成！

存储空间-建立存储卷

存储与快照总管

存储与快照总管，简洁的图像化操作接口，让您轻松管理您的硬盘、存储池、共享文件夹、LUN 存储空间，以及 SSD 快取设置。

磁盘区创建向导

选择 存储>存储/快照菜单，从右上角选择创建>新卷，打开磁盘区创建向导，这里选择传统配置。我喜欢简单的RAID1，安全可靠维护简单。

选择磁盘

选择Disk1和Disk3，这两个是1.92T的 SSD，RAID类型:RAID1,然后下一步，设置好名称：hotData，用于存放使用毕竟频繁的数据。

确认信息

确认好设置之后，点击完成。

hotData

热数据存储卷创建完成。

coldData

然后重复上面的过程，选择Disk2和Disk4两个16T的HDD，同样是RAID1，创建不太常用的冷数据存储卷，命名为：coldData。

存储空间-设置SSD缓存

由于HDD性能有限，所以这里要把两个1T的 NVMe SSD设置为HDD的高速缓存。

高速缓存加速

存储与快照总管中打开高速缓存加速页面，点击加号创建缓存。

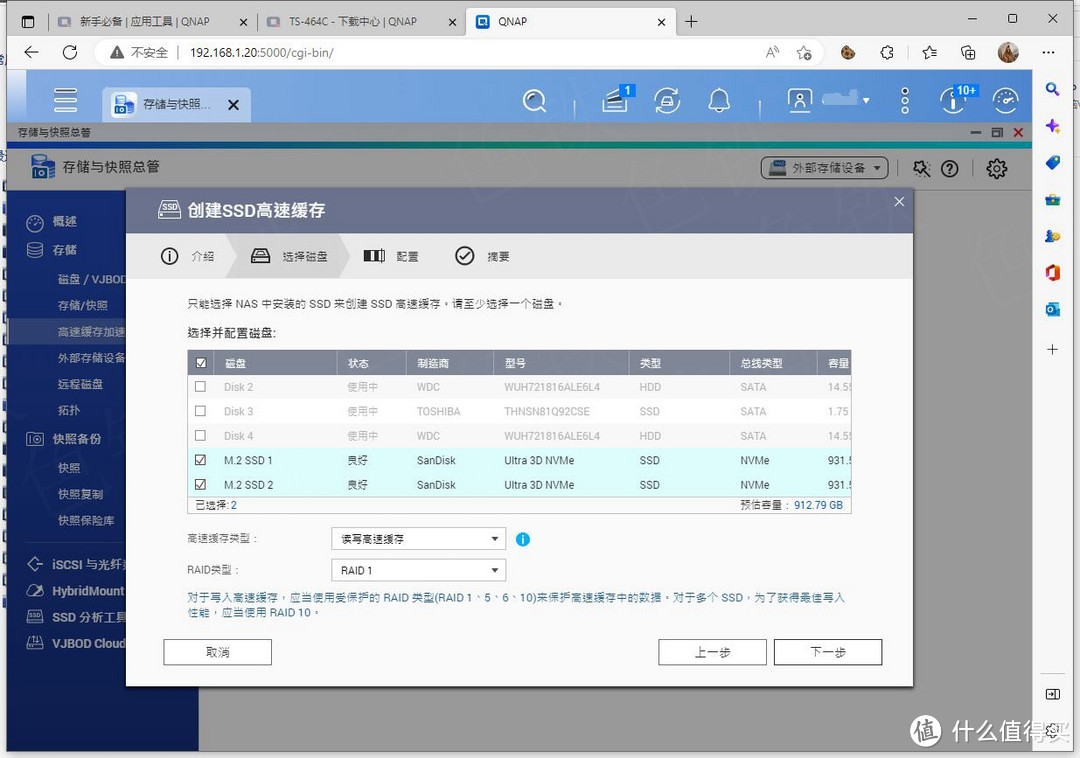

选择SSD

选择两个1T的 NVMe SSD，缓存类型：读写高速缓存，RAID类型设置为RAID1，点击下一步。

配置缓存

这里的缓存模式比较关键！有两种模式：

• 随机IO：零碎小文件读写的时候才使用SSD缓存，这样有利于节省SSD的寿命。

• 全部IO：所有写入都先写入到SSD缓存，再写入磁盘。常访问的大文件也会放在缓存，体验较好，但是不利于SSD寿命。

我这里选择的是全部IO，然后继续下一步。

选择要加速的卷

这里确实有个惊喜，威联通的SSD缓存可以为多个卷加速，这个是没有想到的，这样就可以四块HDD组两个RAID1了，都能够加速，不过目前hotData是SSD就不需要加速了。

配置完成

一路下一步，SSD缓存配置完成。

未加速

上图测试为coldData没有配置SSD缓存时写入数据为266MB/s。

测试加速效果

从hotData（SSD）往coldData（HDD）卷复制文件，速度达到了850MB/s以上，加速效果还是很明显的。

局域网测速-单2.5G网口

单2.5G网口

只接一个2.5G网口，网络速度显示为2.5Gbps

复制文件

从TS-464C往PC复制文件，速度为284MB/s,网卡显示接收速率2.5Gbps，一条直线非常稳定，直接跑满了。

局域网测速-双2.5G网口绑定

首先两个网口都插上网线并且确保速度都是2.5Gbps。

选择两个适配器

点击+Port Trunking，选择两个适配器下一步。

选择balance-rr

所有选项都试了一遍，只有Balance-rr能用，其他的全是显示5Gbps，但是实测还是2.5Gbps，应该是跟交换机的兼容问题。

拷贝文件

Balance-rr拷贝文件最高到500MB/s,网卡接收显示4.4Gbps，速度有波动。比起单口的2.5Gbps还是有很大提升的。

总结

经过以上的设置，TS-464C基本上可以用起来了，无论是磁盘性能还是网络性能基本上能满足日常使用，其他功能还在继续摸索实践中。

机器配置

• CPU : 英特尔® 赛扬® N5095 处理器 4核心2.0GHz 睿频2.9GHz + 16EU核显

• 内存: 8G LPDDR4X 2933 MHz

• USB: USB3.2X2 +USB2.0 X1

• 网络:2.5Gbps rj45 X2

• 显示：HDMI2.0 X1

• 存储: 4 Bay 2.5/3.5 + M.2 2280 SSD盘位X2

CPU:N5095 vs N5105

我收到的是N5095的版本，众所周知TS-464C还有个N5105的版本，这就是这款产品争议最大的地方！下面看下这两个产品的官方参数对比：

Intel Ark对比

图中可以看出主要差异：

• 定位:N5095-Desktop（桌面）VS N5105-Mobile（移动）

• TDP:N5095-15W VS N5105-10W

• 核显：N5095-16EU VS N5105-24EU

以上三点是主要差异，这也是最具争议的地方，Intel的同代处理器编号越大卖得越贵，这点是肯定的。至于TDP个人认为同代同架构的处理器是有参考价值的，TDP定的越高功耗墙肯定越高，性能跟功耗成正比。由于Intel不再公布全核心加速频率，但是TDP高的全核心加速频率必然比TDP低的频率要高，功耗墙才是性能的绊脚石。

核显N5095-16EU , N5105-24EU 砍掉了1/3的执行单元，这个地方也是很有意思，到底是人少饭给多点干活好,还是人多饭给少点干活好呢？个人认为还是吃多了好干活！

由于手上没有N5105的机器用于对比，但是同代同架构的处理，基础频率相同，TDP定的高，高负载情况下性能必然比TDP低的好，这点是肯定的。而且相同的CPU核心基础频率都是2.0GHz，低负载功耗应该是差不多的。至于核显16EU vs 24EU ,低负载16EU肯定是比24EU省电的，而且NAS用到核显的场景对于我个人而言主要是转码和硬解视频，这个场景更多的是用到DSP和专用的处理单元（Intel QuickSync Video），这些两个处理器是一样的。所以这个对我影响不大，16还是24是无所谓的，因为根本用不上，反而TDP高更有利于发挥出性能。

Intel QuickSync Video

N5095属于 Jasper Lake 家族，核显应该是和上图的Ice Lake相同的，可以参考Ice Lake。支持硬件级别的编解码，也就是常说的硬解。这个属于专用的处理单元，独立于EU之外的，并不受EU数量的影响。

内存

板载8G LPDDR4X 2933Mhz 内存，用户在运行多个Docker时候还好，没啥问题，但是运行2个以上的虚拟机再加些Docker的时候就会稍显吃力，但大部分用户不太会拿NAS当虚拟服务器使，毕竟NAS还是定位为存储服务器的。另外内存频率的提升应该是有助于CPU性能的发挥的，LPDDR4X的功耗也有所降低。不过对于我来说不会用它来跑过多的东西，基本上就是备份数据，emby媒体服务这些。

不堪重负的N5095

多虚拟机并行这些繁重的任务还是交给更高性能的机器吧，4核心的低压赛扬不要过于苛求，小马拉大车功能虽然多，但是超过了CPU的负荷肯定会影响体验。

网络

板载双2.5Gbps网卡，单口复制文件轻松跑满2.5Gbps，双口绑定采用Balance-rr聚合可以在4.4Gbps，基本可以满足日常需求了。

存储

4 个2.5/3.5 盘位,两个 M.2 2280 SSD盘位,对于大多数用户来说应该是足够的，最保险的方式就是两组raid1，当然这样的代价就是损失一半的容量。或者4盘组raid5，这样只损失1/4的容量。我考虑到raid5如果重建会有一定的失败概率，所有选择了raid1。两个 M.2 2280 SSD盘位插两个NVMe的盘做读写缓存raid1是必须的，这个没得选。这种4+2的存储组合还是比较合理的。

由于我也是第一次使用威联通的NAS，对TS-464C的了解还不够深入，后面的使用中继续跟大家分享使用经验和技巧！
