最近小红书上有两张"面试图纸"火了。一张叫"6k面试图纸，20min内你能做出来吗"，评论区有人自报"完成，13分20秒"，也有人老实承认"我得半个小时"。小红书另一张叫"7k难度面试图纸，1h内你能做出来吗"，还有竞赛党飘过一句"竞赛那会一分钟左右就搞出来了"。小红书
作为一个经常翻机械圈讨论的人，我把这两篇帖子的60多条评论、知乎上"面试要不要上机"的从业者讨论、还有几篇真实招聘帖都翻了一遍。结论先放这儿：图纸帖本身是引流内容，但"面试上机画图"这件事是真的，而且它考的东西，跟大多数人以为的不一样。
先说清楚：这阵风是怎么来的

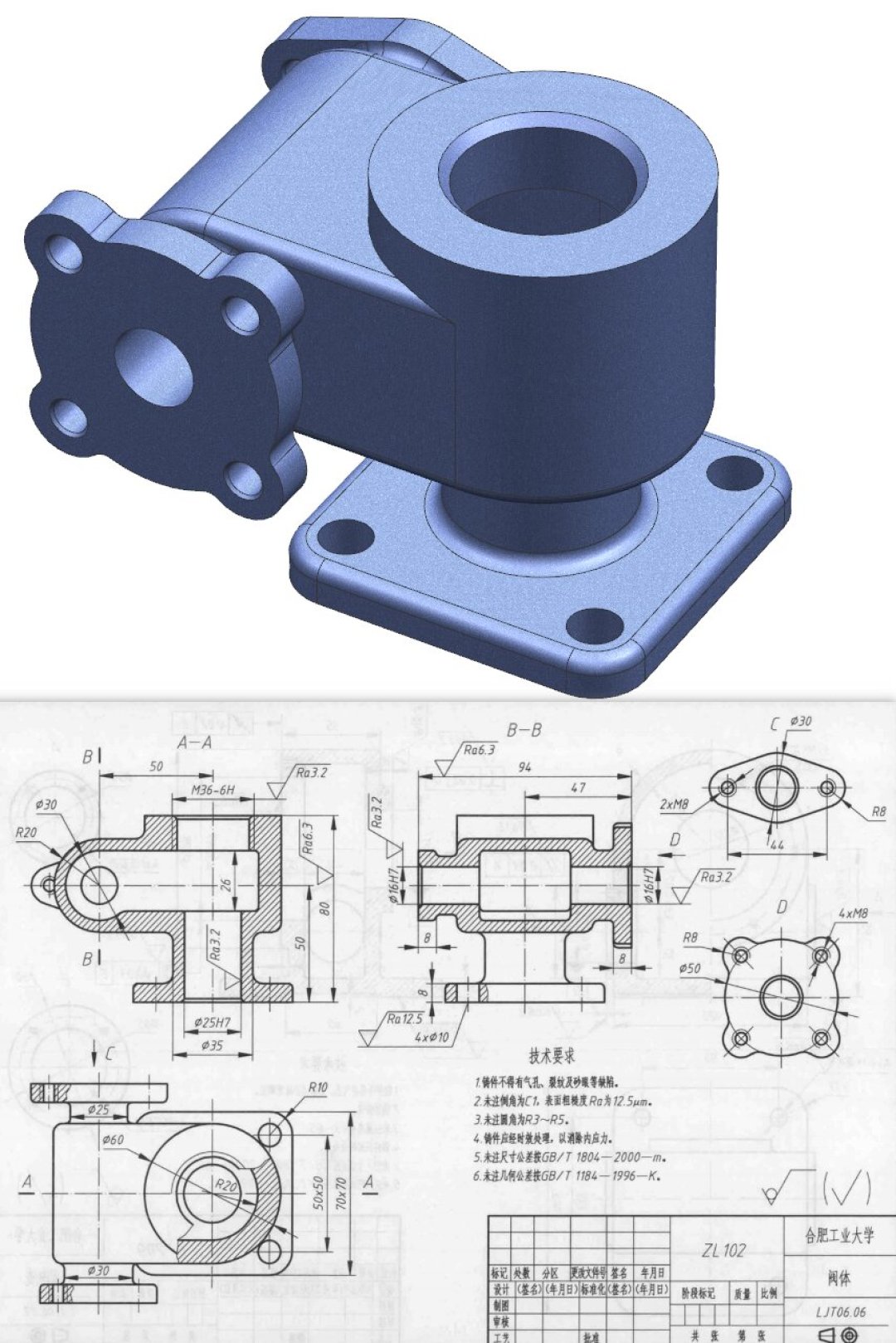

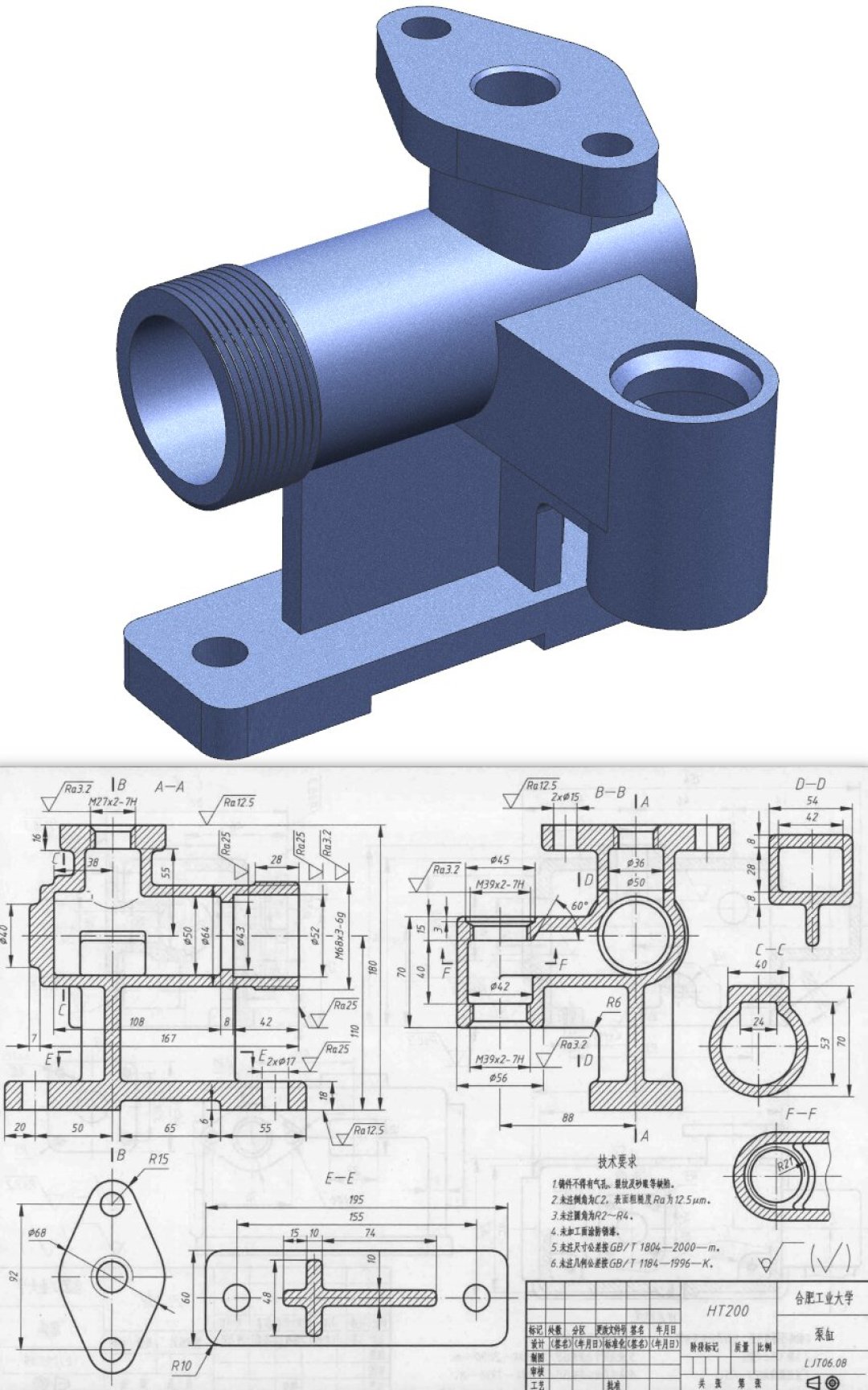

两篇爆款图纸帖都出自同一个做UG教学的账号，难度和时限明码标价——6k档给20分钟，7k档给1小时。图纸本身不算刁钻：中等难度的回转体零件，带二维三视图和尺寸标注。这类"给你一张图，限时画出来"的帖子，从去年开始就在UG、SW的学习圈里反复出现，B站上"SolidWorks建模练习-某个面试题"这种视频，收藏量能到500多，比点赞还高。哔哩哔哩大家是真的在拿它当模拟卷用。
但要注意分辨：发帖账号大多挂着教学、带练的标签，本质是内容引流。评论区里"5秒就画出来了"这种话，看看就好，吹牛不上税。
不过，“上机测试"这个环节可不是编出来的。小红书上能搜到真实的招聘帖，比如一条"急招ug绘图员”，技能要求里白纸黑字写着"曲面，有机械或模具设计经验，需到现场面试上机实操"。小红书知乎上"有设计师经历过面试需要上机操作的吗"这个问题底下，从业者的回答也挺实在，直言"反而是直接用电脑上机去演示，才能证明你真正的能力"。知乎也就是说：帖子是钩子，但钩子挂的是真需求。绘图员、模具设计、结构助理这些岗位，简历上写"熟练使用UG"的人太多了，上机是成本最低的验货方式。
上机到底考什么？评论区里藏着答案
把60多条评论捋一遍，你会发现大家吵的根本不是同一个问题。我拆成三层：
第一层：手速自报，水分极大。“5秒”"一分钟"这类基本都是竞赛党玩梗或者纯吹。真实的自报集中在13分钟到半小时之间，而且有个规律——说自己快的，大多只算了三维建模那一段。
第二层：真正吃时间的不是建模，是标注。7k那篇底下有条评论很清醒，说"三维看图5分钟画图15分钟，半个小时内搞定，二维照画很快，标尺寸估计有点慢"。小红书另一条更直接：“图纸标尺寸来不及的，不用考虑啊。“6k帖那边也有人补刀，表示"有图纸快，耽误时间的一般都是测量”。小红书这里有个很多人没意识到的信息差：真实的绘图工作里，拿到现成图纸照着画只是入门难度，更常见的任务是拿一个实物件，自己测量、自己补尺寸、再建模出图。面试里如果出的是"测绘题”，时间直接翻倍。
第三层：有些图纸的"坑"是故意的。6k帖底下，有人对着图纸直接发问：尺寸不全吧？小红书7k帖底下有人指出"老师，D-D那边尺寸好像不对劲"。小红书这不是网友挑刺——很多流传的面试图纸本身就有尺寸缺失或矛盾的地方。面试官出这种题，一半是图纸来源杂没校对，另一半是故意的：看你是闷头瞎猜，还是会开口问。在模具厂和结构组干过的人都知道，拿到有问题的图纸不问就开干，后面返工的代价比画图本身大得多。
所以我的判断是：上机测试表面上考速度，实际上考三样东西——建模思路是不是顺（先画什么后画什么、基准怎么定）、尺寸标注的基本功（这才是拉开差距的地方）、以及遇到图纸问题时你问不问。手速只是及格线。
那6k、7k、10k的分界线在哪？
评论区有条被点赞最多的留言，来自一个署名做DFM的老哥：“从0到6K7K都不难，难就难在从7K到10K，之后越加越难”。小红书这话跟我在招聘帖里看到的情况对得上：招绘图员、要求"熟练操作UG、能照图建模"的，普遍开6-8k；要求"有模具设计经验、能独立分模"的，才往上走。也就是说，20分钟画完一张中等图纸，证明的是你够得上绘图员的门槛，而不是设计师的门槛。软件熟练度是入场券，真正撑得起涨薪的是工艺理解和项目经验——这也是为什么有人说"7000给高了"，因为如果岗位只让你照图抄画，这个活的可替代性确实高。
想清楚这个，备考方向就不一样了：别把全部时间砸在刷手速上。
如果你两周内要上机，按这个顺序练
结合评论区过来人的说法和圈子里公认的练习资源，我给你排个优先级：

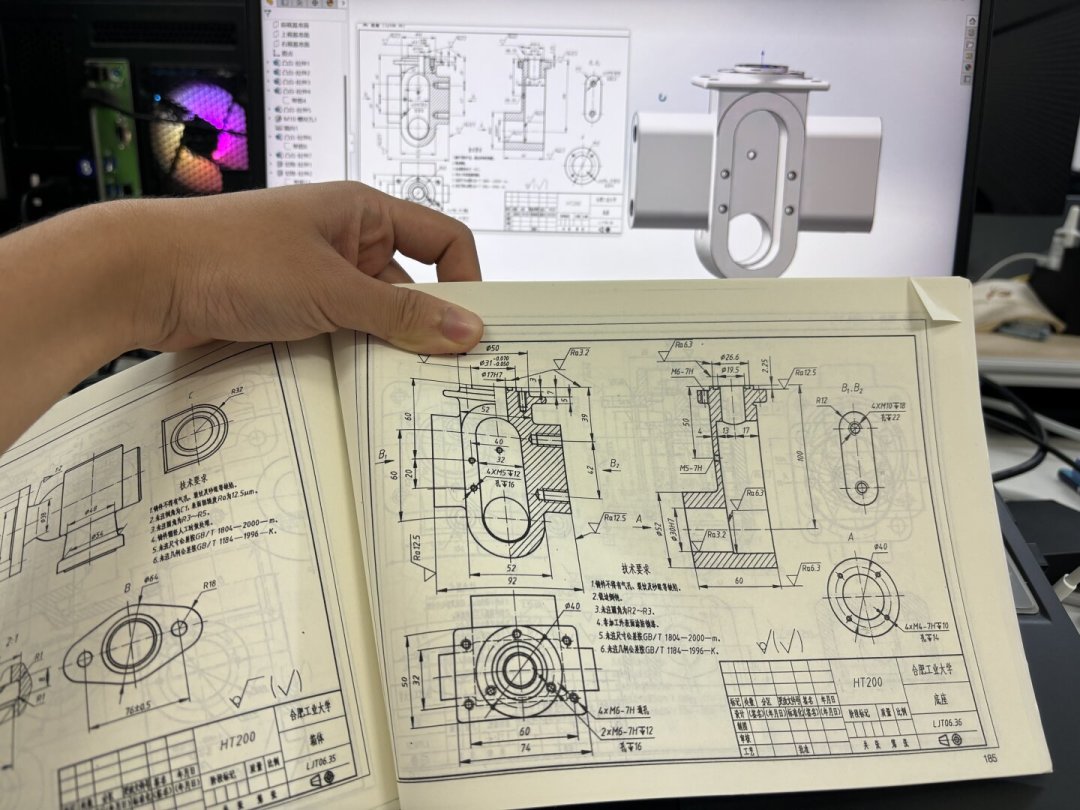

先搞一套结构化练习图。评论区出镜率最高的是"王静图集"，小红书上搜这个标签，从泵体、底座到泵缸，每天都有人打卡晒图，难度分级也清楚。小红书B站上也有各种"建模连续图集""面试题解析"可以当补充。别贪多，挑20张左右中等难度的，吃透比刷量有用。
练完整流程，不只练建模。每张图都按"读图→三维→出二维图→标尺寸"全流程走，自己掐表。很多人平时只练三维，上了考场才发现标注的字体、箭头、公差设置都要现找，时间全漏在这儿了。
练开口问。找同学或者师傅给你递一张故意缺尺寸的图，练习在3分钟内把问题问清楚：缺的是哪个尺寸？按什么公差？有没有对称要求？这比多画三张图值钱。
提前问对方用什么版本。这点很容易被忽略：现在不少工厂的主力机还是UG NX12.0，界面和高版本差别不小。面试前问一句"贵司用的是NX哪个版本"，要是和你平时用的差太多，提前找台装对应版本的机器摸半小时，别在考场上找命令。
避坑：凡是上机要你先交钱的，直接走。这个圈子里一直有套路：打着"上机测试"的旗号把你约过去，然后说你水平不够，推荐你报付费培训；或者让你画一套完整的方案图当"测试"，实际是白嫖方案。判断标准很简单：正规的上机测试画的是通用练习图，半小时到一小时结束，不收任何费用。
最后说两句
这轮"面试图纸"讨论能火，本质上是学UG的人在找一个"我到底够不够格"的标尺。评论区那些自报时间的人，其实都在做同一件事：互相校准自己在市场上的位置。
我的建议是把心态放平：图纸帖里的时间自报有水分，6k、7k的分档也只是社区共识不是行业定价，真正决定你去向的，还是上机那半小时里暴露出来的习惯——基准乱不乱、标注规不规范、遇到问题问不问。这些东西练两周就能有明显改善，比焦虑有用多了。
如果你最近正在备面，或者刚经历过上机测试，评论区聊聊你遇到的是哪种题——这种信息互通，比单刷图集有用。
