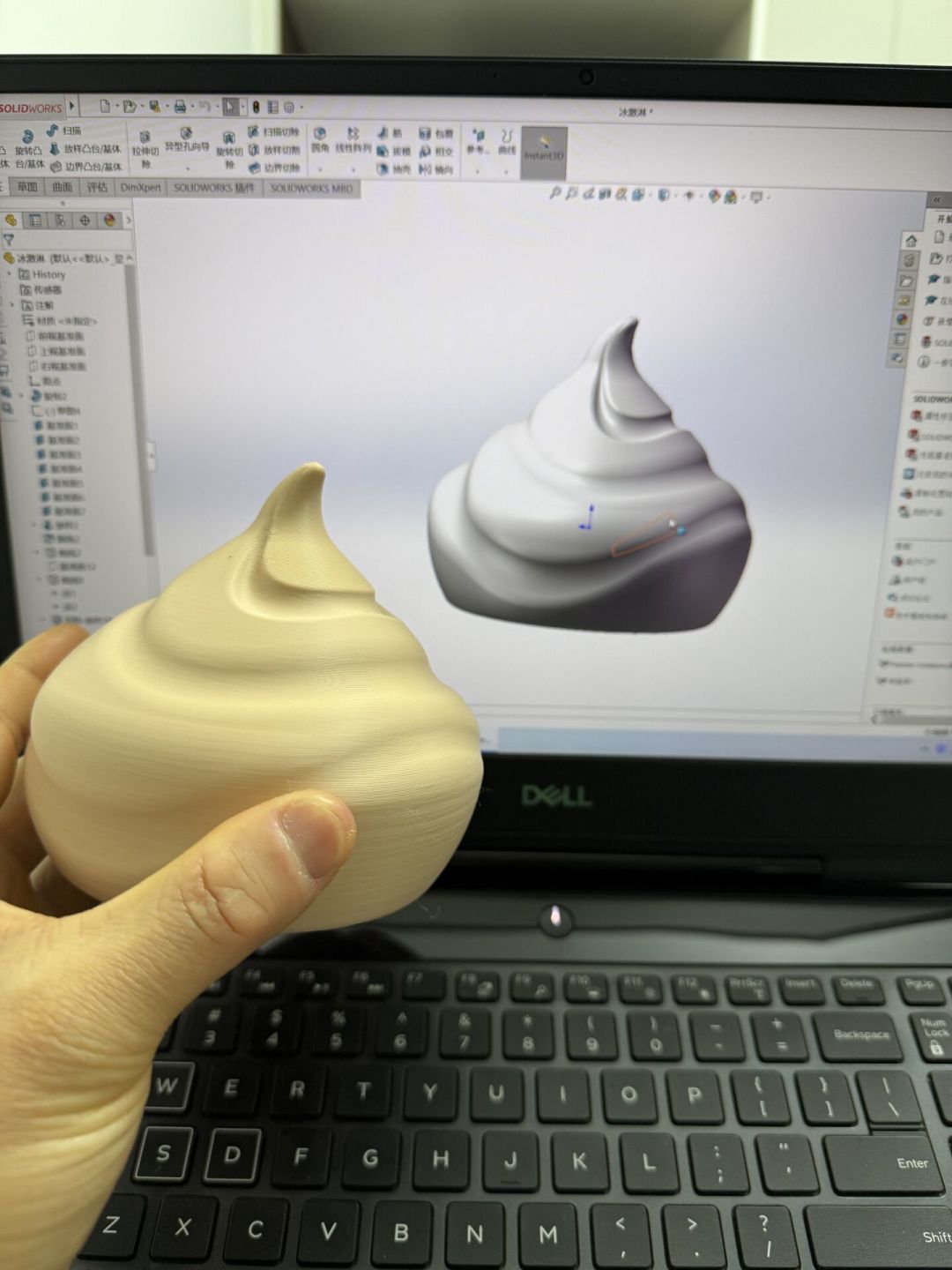

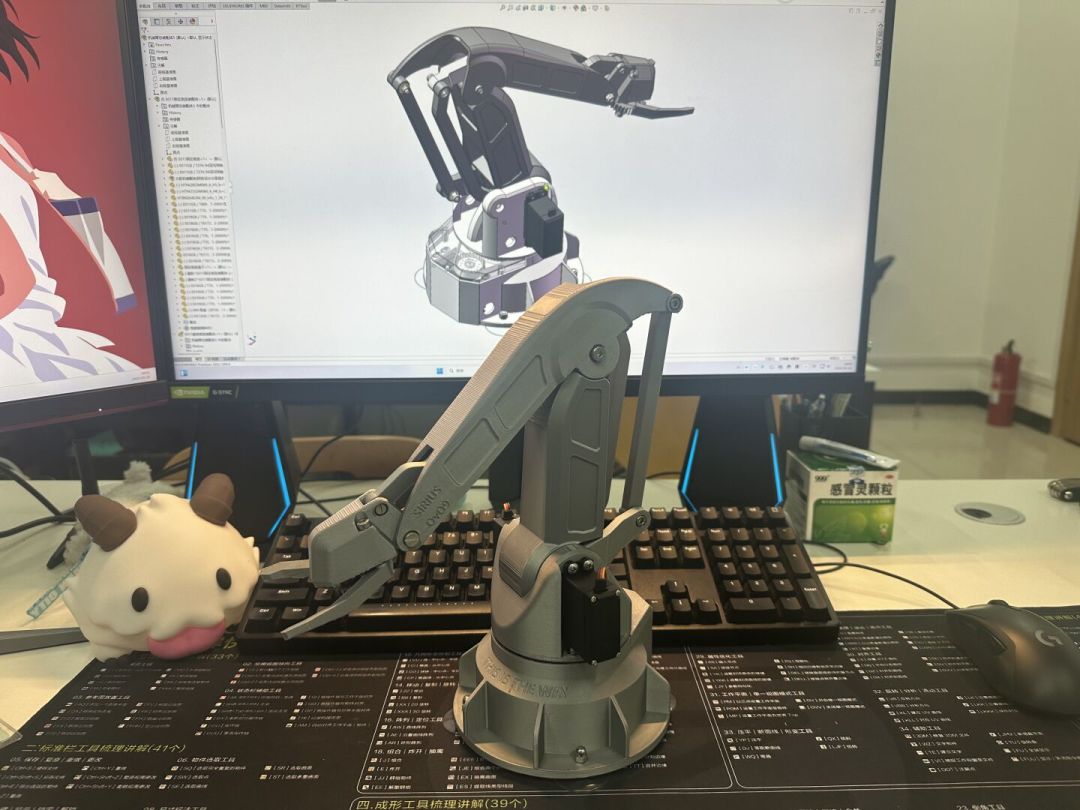

在SolidWorks里画装配体是有快感的：配合一加，干涉检查一跑，严丝合缝，绿勾全过。然后你把STL丢进切片软件，等几个小时，拆下底板——两个零件死活怼不进去，或者进去了松得像掉了牙。
这不是个例。小红书上有人晒SolidWorks建模加3D打印的台钻，评论区第一条技术提问就是"这个螺栓就是强行攻进去的嘛？"。小红书还有研究生吐槽装配太难，“手都按红了”。值得买社区最近也有帖子专门讲这事：电脑里严丝合缝，拿出来装不进去，问题不在你画错了，也不全是打印机的锅。
我把最近值得买社区、知乎、小红书、B站上20多篇相关帖子翻了一遍，包括8月初刚发的那篇间隙配合避坑指南，把大家实测出来的数字和踩坑点归拢成下面这套东西。先说结论：装配翻车九成是建模阶段埋的，而建模阶段最容易被忽略的，就是"间隙"两个字。值得买社区
为什么"零间隙"在3D打印里是个伪命题
很多人建模时按机加工的直觉来：轴和孔画成一样大，理论上刚刚好。但FDM打印件有三个天然偏差来源：
第一，材料冷却会收缩。PLA收缩率在0.3%到0.8%，PETG在0.4%到1.2%，尼龙能到1%到1.5%。画100mm的件，出来可能就是99mm出头，每个配合面都在往紧了走。
第二，孔会比画的小，轴会比画的粗。打印时内壁轮廓会被轻微放大，孔径方向尤其吃亏。避坑帖里给的补偿参考是：2到3mm的小孔要多留0.4到0.5mm，4到6mm的孔多留0.3到0.4mm，8到12mm的孔多留0.2到0.3mm——孔越小，补偿越狠。值得买社区
第三，层叠本身有误差。桌面级FDM整体精度大概在±0.1到0.5mm之间（不同帖子口径不同，跟机器状态、皮带松紧、材料批次都有关系），而且X/Y向和Z向还不一样：X/Y受皮带和流量影响，误差约±0.1到0.3mm，Z向能到±0.05mm左右。
最扎心的反例是小红书一位拓竹A1用户：一体成型的活动模型，留了0.4mm间隙照样黏在一起动不了，最后靠整体缩放1%才救回来。小红书所以别迷信任何一个"标准数值"，下面这张表是多源汇总的参考范围，不是承诺。
间隙速查表：按配合类型给单边间隙
把各帖的实测值归拢后，大体收敛到这几个区间，按配合类型分档，以PLA为基准，给的是单边间隙。值得买社区微信公众号
过盈/压配（要卡死不动的）：0到0.15mm。基本靠材料弹性或者加热压入，新手慎用，一不留神就把件撑裂。
滑动配合（盒盖、抽屉滑轨这类要动但不晃的）：0.15到0.25mm。这是日常用得最多的一档。
卡扣、插拔槽：0.3到0.4mm。要保证插得进去又不至于松脱。
活动关节、铰链：0.3到0.5mm。留少了转起来卡，留多了晃。
注意口径差异：有做手板的服务商账号建议装配间隙留0.1到0.12mm就够了。今日头条也有个人实测PETG卡扣只留0.1mm就刚好。小红书这种差异恰恰说明数值跟机器、材料、层高设置强相关，表是用来起步的，不是用来收尾的。
换材料还要再加修正：PETG收缩比PLA大，间隙放宽到0.25到0.35mm；ABS容易翘曲，建议0.2到0.3mm并且别打太薄的件；TPU软料流动性差，反而要加大到0.3到0.45mm；尼龙收缩率最高，在前面基础上再多留0.1mm。
导出前两个坑：分辨率和格式
装不上的问题解决了，还有两个导出环节的坑等着你。

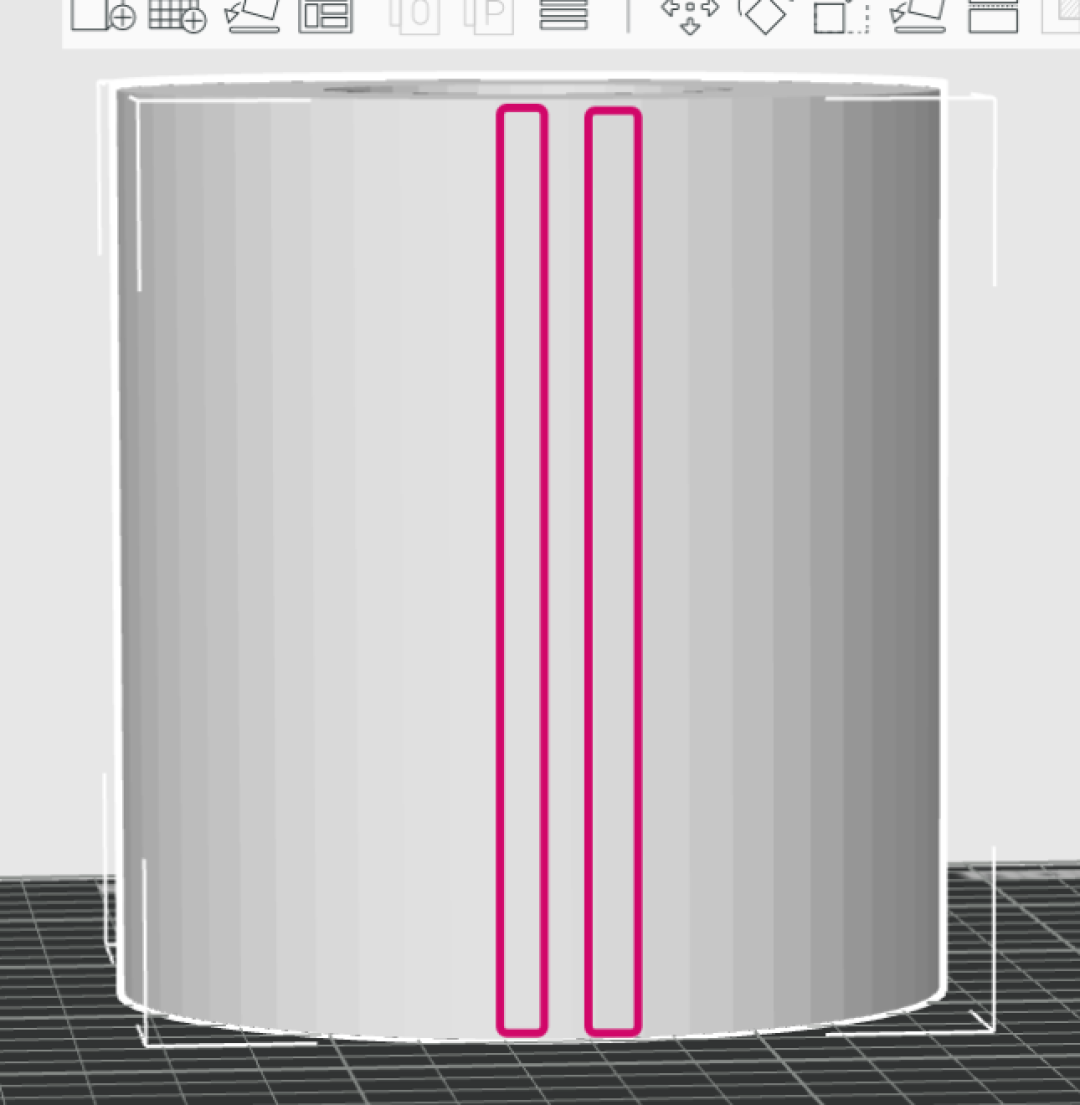

第一个是圆的精度。有拓竹用户实测：SolidWorks默认设置导出的STL，圆柱打出来明显是多边形的，能看见棱边。知乎原因在导出设置里：工具→选项→导出→STL，分辨率默认偏粗。有曲面、有配合面的件，导之前把分辨率调到"精细"或者自定义偏差，别用默认值直接冲。
第二个是格式。自己打印，STL是万能保险，所有切片软件都认，但它不记录单位和颜色；如果后面还要改尺寸、发给别人二次编辑，留一份STEP原件，STEP保留参数化信息，STL只是"编译后的结果"，导出去就改不动了。值得买社区近半年社区里还有个趋势：能导3MF就导3MF，它比STL多带单位、颜色这些信息，切片软件报错的概率也低一些。值得买社区
打印方向和拆件：老手和新手的差距在这
B站有条600多赞、1300多收藏的视频讲"保持完美适配"，核心观点我很认同：与其事后调切片参数，不如建模时就为工艺做设计——给压入配合加导入倒角，给卡扣留柔性变形量，给盖子做抓握翼片。哔哩哔哩
两条马上能用的经验：
一是方向。Z轴精度高于X/Y轴，有活动要求的配合面，尽量让它在Z轴方向展开；底面接触平台的第一层质量最好，把最重要的配合面避开首层。
二是拆件。大件一次打不了要切开时，别只切一刀就完事。值得买社区有帖子专门讲：拆件要预留定位销或凹凸卡槽，不然两个零件拼起来总是滑来滑去对不齐。值得买社区Bambu Studio的切割工具里可以直接加连接件，几组插销就能让拼装咔哒定位。
定稿之前，先打一个测试件
这是所有避坑帖里共识度最高的一条：别拿正式件当试验品。
做法很简单：在SolidWorks里建一个测试块，把0.1、0.2、0.3mm三档间隙的轴孔各做一组，一次打出来，拿实物插拔，找到"你这台机器+这卷料"下的手感最佳值，再用这个值去画正式件。值得买社区一卷料几十块钱，测试件用不了几克，但能省下反复重打正式件的时间和耗材——这大概是整个流程里性价比最高的一步。
另外切片软件本身也有补偿手段，比如有的切片有轮廓补偿功能，可以整体微调模型尺寸。值得买社区实在差一点点，也有人在孔里滴点润滑油将就。微信公众号但这些都属于补救，能靠设计解决的，别留到切片里解决。
对不同段位的你
如果你刚开始玩：先记住滑动配合0.15到0.25mm这个区间，孔往大了补0.3mm左右，导出前把STL分辨率调精细，第一件作品别做铰链和卡扣，从简单的两件套盒子开始。
如果你已经打过几件、开始做机构：上测试件流程，给自己的机器和常用料建一套"实测间隙档案"；拆件记得加定位销；尼龙、ABS这类高收缩料，间隙表上的数字往上沿靠。
如果你要给别人的打印机出件（比如接单）：测试件档案更关键，因为你控制不了对方的机器状态，按保守档给间隙，并在交付时说明"建议先打测试件"，能少很多扯皮。
最后留个观察信号：切片软件的尺寸补偿功能和打印机自动校准还在快速迭代，同一套建模参数隔半年可能就有更省心的玩法；材料批次和天气湿度也会影响实际收缩（那位0.4mm间隙翻车的用户就怀疑过天气）。小红书这套表建议先照着用，再用测试件把自己的数值校准出来——毕竟打印这事，机器认的是实测，不是理论。
